Монтаж дымохода для газового котла отопление: правила монтажа

Газификация частного дома

: Газификация дома

Вступление

Чтобы разобраться, как делать монтаж дымохода для газового котла в частном домостроении, вспомним какой дымоход для такого котла предпочтительнее.

Готовый сборный овальный дымоход

Возьмем готовый, сборный, овальный дымоход. Кирпичный дымоход сделаем в другой статье. Расположение дымохода (вне или внутри дома) особого значения не имеет и выбирается основываясь на планировку дома и планируемые затраты на работы. Нужно понимать, что дымоход вне дома нужно хорошо утеплить.

Как рассчитать сечение и длину дымохода, а также его высоту на крыше я рассказывал в статье: Дымоход для газового котла.

Для примера будем считать, что диаметр дымохода совпадает с диаметром отводной трубы котла, а его высота на крыше совпадает с высотой её конька.

Составные части дымохода для газового котла

Сборный дымоход состоит из следующих частей:

Адаптер от отвода котла к дымоотводу;
Ревизионное колено со штуцером для слива конденсата;
Крепеж для стен и хомуты для стяжки;
Боковые отводы. Используются не ближе 2000 мм от переходника;
Патрубок дымохода проходной;
Трубы телескоп;
Наконечник в форме конуса.

Наконечник можно не ставить. Дефлектор и зонт для газового дымоотвода не ставят.

Правила монтажа дымохода газового котла

Допустимый наклон ≤30⁰;
Отводы в стороне короче 1000 мм;
Поперечное сечение неизменно по всей длине;
Радиус изгиба больше диаметра дымоотвода;
Максимально три колена;
На поворотах ревизионный люк для чистки;
Внизу установить капельник и ревизию;

Прогиб труб недопустим;
Соединение колен на ½ d-труб;
Плотность соединения максимальная, зазоры исключены;
От труб дымоотвода до негорючей стены 50 мм, до деревянной стены 250 мм;
В не отапливаемых комнатах, например чердак, дымоход утепляется;
Дымоотвод от бытовых приборов снабжается заслонкой, называемый шибер.

Заслонки не ставят, если котел оборудован стабилизатором тяги.

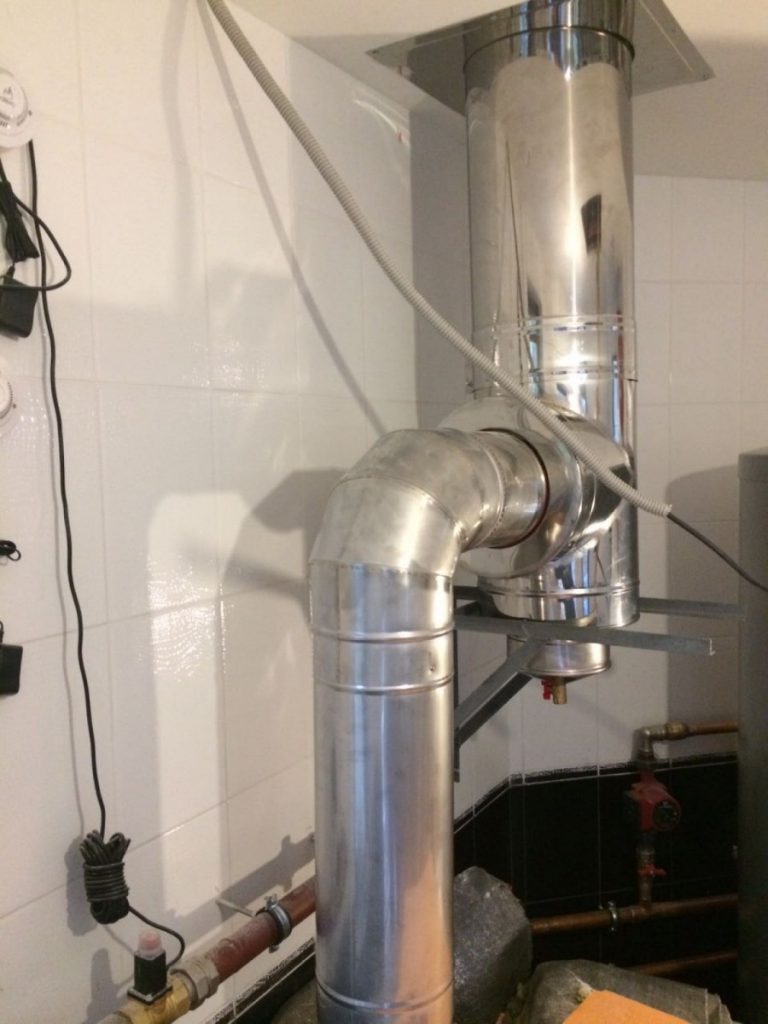

Монтаж дымохода на улице

Начинаем монтаж с соединения патрубка котла с проходным через стену звеном.

Предварительно в стене делаем проходное отверстие;
Проходное звено в стене изолируем, чтобы не было пожара;
Далее собираем тройник с ревизией. На тройник надеваем заглушку;
Удлиняем трубу дымохода коленами. Крепим трубы к стене кронштейнами. Шаг крепления 2000 мм;

Наверх дымохода крепим конус;
Стыки звеньев стягиваем хомутами;
Красим трубы дымохода краской устойчивой к температуре;
Весь дымоход зарываем теплоизолирующей, негорючей конструкцией.

Размечаем места прохода дымохода через потолок и кровлю;
Вырезаем отверстия для дымохода;

Далее аналогично дымоходу вне дома:

К патрубку котла присоединяем переходник;
Следом ревизию на тройнике;
Собираем прямые участи дымохода;
Не забываем изолирующие патрубки для прохода перекрытий и кровли;
В перекрытиях надеваем на трубу оцинкованный лист и крепи его с двух сторон. Этот лист для пожарной безопасности;
Кронштейны крепим через 4000 мм, хомутами усиливаем соединения через 2000 мм;

Наверх дымохода ставим конусный наконечник.

Изоляция дымохода

Важнейшим элементом конструкции дымохода это его изоляция от дома:

Проходные патрубки оборачиваем базальтовой ватой с фольгой и смазываем патрубок огнеупорной мастикой.
В перекрытии, вокруг дымохода, используем негорючую минеральную вату.
Если дымоход закрывается коробом, то весь короб прокладывается негорючим материалом.

©Obotoplenii.ru

Другие статьи раздела: Газификация дома

Проект газификации дома
Этапы газификации дома
Монтаж дымохода для газового котла
Газгольдер частного дома в системе автономной газификации
Что такое газовый регуляторный пункт

Монтаж газового котла в доме: этап газификации частного дома
Кирпичный дымоход для газового котла

Установка дымохода для котла газового в частном доме

Дымоотвод — важная часть вентиляционной системы здания. От правильности установки трубы для дымохода газового котла зависит здоровье жильцов. Есть немало вариантов устройства вытяжных протоков. Выбрать подходящую для заданных условий версию поможет ознакомление с каждой. При монтаже учитываются строительные нормы и правила – СНиП.

Принцип действия вытяжки основан на свойстве горячих газов устремляться вверх, создавая тягу в вентиляционном тракте. Для оттока выхлопа от горелки традиционная кирпичная кладка не годится: в грязном воздухе содержится водяной пар – продукт сгорания углеводородов. Контакт с холодными боками вытяжки вызывает конденсацию с выделением росы. Последствия такого явления следующие:

влага проникает в поры кирпича;
периодичность включения высокоэффективных печей на сжиженном газе обусловливает замерзание воды до состояния льда;

кристаллы растут, разрушая кирпичный воздуховод, тот обледеневает и сужая проход.

Установка дымохода для газового котла включает следующую комплектацию: выхлопной остов газоотвода, переходник от теплового прибора к вентиляционной схеме, патрубок для проведения элемента сквозь стену или крышу дома, конденсатосборник с тройником и сливным краном, крепёжные детали. Комплектность меняется в зависимости от сложности, с также способа подключения к печи.

Виды и описание газоходов напольных котлов

Обычное место отопителей – на кафельном полу. Размещение вентствола – внутри или вне здания. Установка газового дымохода в частном доме с температурой отводимой струи до 120ºС выполняется так:

Кирпичный ствол с вкладкой из нержавеющей стали, асбестового экрана. Вставка имеет форму гильзы необходимого диаметра, соединения промазывают жаростойкими герметиками, а пространство между стенками корпуса и канала закладывают минватой. Внизу в доступном месте ставят влагосборник.

Керамическая шахта из специальных блоков устойчива при эксплуатации в агрессивной среде, служит десятилетия. Большая масса предполагает устройство фундамента при монтаже трубы для дымохода газового котла.
Асбоцементная оболочка в сечении – овал. Стыки герметизируют влагостойким цементом с гидрофобными добавками. Для снижения конденсатообразования став делают высоким и теплоизолируют.
Сэндвич-дымоход – его конструкция не позволяет остывать газоходу за счёт утеплителя. На улице ствол дополнительно укрывается минеральной ватой – это увеличивает тягу, долговечность изделия.

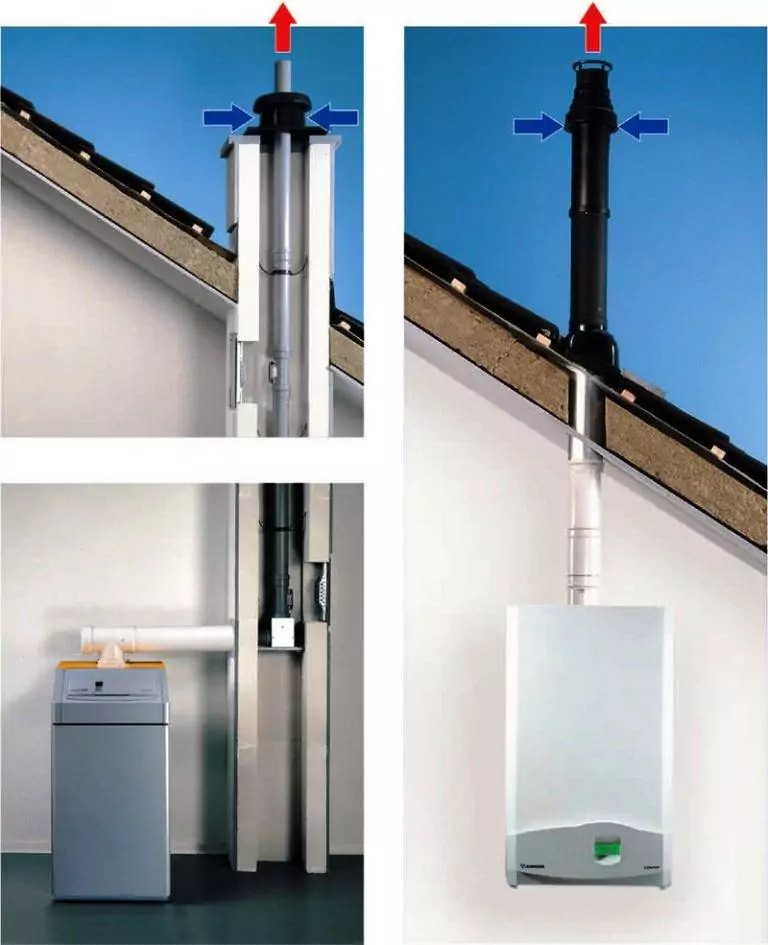

Есть схемы, где установка газового дымохода осуществляется из коаксиальных (труба в трубе) элементов, трёхслойных сэндвичей из нержавейки с базальтовым утеплителем. Появились и новинки – конструкции с вкладным полимерным рукавом по технологии Фуранфлекс.

Какой же дымоотвод выбрать для газовой печи?

Сегодня предпочтение отдаётся двум системам дымоотводения: сэндвич-конструкциям и коаксиальным. При выборе ориентируются на мощность котла, особенности постройки и свой бюджет. Когда газоотвод устанавливается снаружи, экономится объём комнаты и не нарушается безопасность людей, но влияние атмосферных факторов вредит корпусу. Другие немаловажные критерии для оценки:

форма и сечение каналов, длина става – определяются по расходу отопителя и схемой вентиляции;
возможность самостоятельно сделать монтаж дымохода для котла на газе;
простота обслуживания системы проветривания.

Коаксиальный газоотвод отличается красивым дизайном при хороших эксплуатационных характеристиках, поликонденсат в проходе не образуется. Доступным для изготовления является сэндвич – труба из нержавейки, обёрнутая базальтовой ватой и оцинкованным железом.

Требования к подключению дымоотвода

Нормативные данные по газоотведению изложены в СНиП 2.04.05-91. Вытяжка из огневой камеры возводится на высоту 6 м от горелки. При подсоединении печки к дымоотводу обязательно выполнение стандарта:

подводящий к шахте горизонтальный канал <3 м с уклоном к топке 1―3º;

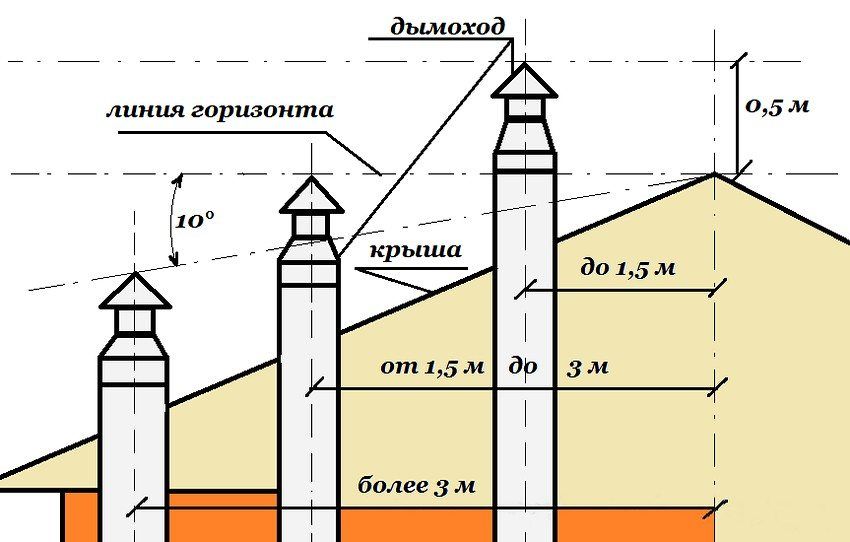

ствол – вертикальный с возвышением над плоской кровлей на 50 см, для обхода препятствия допускается отклонение от оси на 30º при расстоянии до става 1 м;
число поворотов воздушного потока – не больше 3;
отверстия на выхлопе и по всему сечению не должны быть меньше выходного диаметра от теплогенератора;
напольные или настенные котлы с верхним патрубком присоединяются посредством вертикального колена ≥25 см;
отступ газохода от несгораемой стены – 50 мм и больше, от деревянной ≥0,25 м.

Внизу ствола монтируется лючок для сброса воды. До подключения отопительной горелки построенную схему вентиляции проверяют специалисты газовой службы.

В компании dymohody.by вы можете купить дымоход, а также заказать монтаж дымоходных систем любых видов быстро и качественно с гарантией качества.

Заинтересовались?

Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует!

Для получения подробной информации обратитесь к нам удобным для Вас способом:

Сделать заказ Задать вопрос

Дымоходы котла — Полное руководство по правилам и нормам дымохода котла

Если вы попали на эту страницу, у вас, вероятно, проблемы с дымоходом котла, или вам интересно, что такое дымоход котла и почему вы его я никогда не слышал об этом раньше.

Все, что вам нужно знать о дымоходах котлов

Дымоходы котлов, несмотря на идентичное произношение и схожее написание, не имеют ничего общего с повышенной потливостью, насморком, ознобом и ощущением грубости.

И хотя проблемы с котлом могут быть такими же травмирующими, как доза гриппа, особенно зимой, обычно есть решение.

Здесь мы рассмотрим все, что вам нужно знать о дымоходах котлов, от того, что они собой представляют, до того, нужен ли вам новый дымоход или сменный котел, а также все правила и более подробную информацию, которая вам может понадобиться.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Что такое дымоход котла?

Определение: Дымоход котла – это элемент, обеспечивающий безопасный выход газа из котла. В большинстве случаев это труба или воздуховод, который крепится к котлу для безопасного отвода выхлопных газов от вашего дома.

Цель состоит в том, чтобы удалить отходы, не подвергая их воздействию вас или окружающих.

Воздуховод крепится к котлу и выходит наружу здания, обеспечивая безопасный проход.

Без дымохода котла существует риск проникновения выхлопных газов в воздух в вашем доме, что определенно нежелательно. Каждая новая установка газового котла требует нового дымохода в соответствии с правилами.

Как вы, вероятно, поняли из этого краткого описания, дымоходы котла играют очень важную роль, поэтому всегда рекомендуется обратиться за помощью к специалисту, если вы считаете, что у вас может возникнуть проблема с дымоходом вашего котла. То же самое мы рекомендуем, если вы переехали домой, так как вы не будете знать, в каком состоянии находится дымоход котла.

Пока мы не достигнем точки, когда невероятно умные ученые разработают топливо, производящее абсолютно чистые и безвредные газы, мы будем продолжать полагаться на дымоходы котлов для защиты от потенциально вредных выбросов.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Почему важен дымоход газового котла?

Без дымохода котла есть все шансы подвергнуться воздействию вредных газов. Также следует учитывать воздействие на окружающую среду.

При монтаже дымоходов котлов действуют строгие критерии для обеспечения безопасного выброса продуктов сгорания и вредных газов в атмосферу.

Более подробно правила дымохода котлов мы обсудим позже.

У всех есть дымоходы?

Если у вас дома есть котел, то, скорее всего, у вас есть и дымоход котла.

Дымоходы устанавливаются при использовании комбинированных, обычных и системных котлов. Единственным исключением, которое может применяться к небольшому количеству домовладельцев, является задний котел.

Этот тип котла устанавливается за камином. Если у вас за огнем стоит газовый котел, выбросы будут выходить через дымоход, а не через дымоход котла.

Стоит отметить, что задние котлы являются вымирающим видом, потому что они намного менее эффективны, чем комбинированные и обычные котлы.

Если у вас дома есть задний котел или вы планируете приобрести недвижимость, в которой установлен этот тип котла, стоит изучить другие варианты и подумать об обновлении вашей системы.

Это сэкономит вам деньги на счетах за электроэнергию и повысит производительность вашего котла.

Если этот сценарий относится к вам, было бы разумно получить некоторые цитаты. Вы можете быть удивлены тем, сколько вы можете сэкономить, особенно в долгосрочной перспективе.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Необходим ли дымоход для котла?

Если вы добрались до этого раздела гайда, не пропустив основные моменты, то наверняка уже знаете ответ на этот вопрос.

Если в вашем доме установлен котел, и вы занимаетесь своими делами, включаете отопление в холода и включаете горячую ванну после тяжелых дней, вам нужен дымоход для котла.

Дымоход котла представляет собой простой механизм, но очень важный для вашей безопасности, а также для безопасности окружающих.

Помимо обеспечения здоровья и безопасности, дымоходы котлов необходимы для обеспечения соответствия вашей системы отопления требуемым нормам.

Если бы мы дали вам метафору и сказали, что наличие котла без дымохода сравнимо с погружением акулы без клетки, вы бы скоро поняли важность дымохода котла.

———-

Получите расчет стоимости котла с мгновенным финансовым решением онлайн — нажмите здесь

———-

Если у вас уже установлен лучший комбинированный котел или обычный котел, функциональный дымоход должен присутствовать .

Если вы подумываете о замене котла или организуете проверку, чтобы убедиться, что все в порядке, вам не о чем беспокоиться о дымоходе.

Дымоходы проверяются во время плановых проверок, и, если устанавливается новый котел, любые работы по созданию нового дымохода или ремонту существующего воздуховода обычно включаются в смету.

Где мне найти дымоход котла?

В большинстве случаев поиск дымохода котла не требует полномасштабной охоты за сокровищами в стиле Аннеки Райс.

Обычно, если выйти на улицу, можно увидеть дымоход, закрепленный на стене. Дымоход будет расположен на стене, ближайшей к котлу, и снаружи дома вы сможете увидеть конец трубы.

Если вы когда-нибудь замечали, что в холодный день из дома вашего соседа поднимается пар, то это будет из дымохода котла.

В большинстве зданий есть горизонтальные дымоходы, но иногда может быть рекомендован вертикальный дымоход.

Тип дымохода обычно зависит от формы здания и расположения котла.

Новые установки для замены котлов оснащены круглыми дымоходами, в то время как старые каналы (старше 15 лет) чаще имеют квадратный конец.

Не волнуйтесь, если вы не знаете свой тип дымохода.

Инженер может предоставить вам всю необходимую информацию о существующем или новом дымоходе, а также легко получить ответы, просто взглянув на конец дымохода.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Совет по поиску дымохода газового котла:

Здесь мы обсудим несколько способов идентификации вашего дымохода с некоторыми полезными советами и рекомендациями:

Дымоходы котлов бывают разных форм и размеров думаете о замене котла, и вы разговариваете с инженером по телефону, они могут спросить вас, какой у вас дымоход.
Это не крупица информации, которую многие из нас хранят в памяти, поэтому не паникуйте, если вы не знаете ее сразу.
К счастью, найти нужные ответы несложно.
Какой формы ваш дымоход ?
Когда вы разговариваете с инженером, он может спросить вас, какой формы у дымохода.
В подавляющем большинстве случаев ответ будет круглый или квадратный .
Быстрая визуальная проверка обеспечит необходимую четкость.
Выйдите наружу, найдите трубу и посмотрите, круглый или квадратный дымоход.
Чаще всего этот вопрос задают, чтобы определить возраст агрегата, поскольку современные котлы, как правило, имеют круглые дымоходы.
Круглые дымоходы :
Круглые дымоходы обычно используются в установках, которые были установлены в течение последних 15 лет и отводят газы через стандартные 22-миллиметровые трубы.
Квадратные дымоходы :
Квадратные дымоходы чаще используются в старых установках, в которых все еще могут использоваться трубы диаметром 15 мм, а не стандартные трубы диаметром 22 см. Если трубы старые, их следует модернизировать, чтобы они соответствовали действующим нормам безопасности.
Получите фиксированную цену онлайн за 20 секунд:
Q Какое топливо использует ваш котел?
Горизонтальные и вертикальные дымоходы :
Форма дымохода может варьироваться от одного котла к другому, как и расположение воздуховода.
В большинстве случаев дымоход расположен горизонтально, и его можно увидеть через наружную стену сбоку здания.
При горизонтальном дымоходе труба проходит прямо через стену за котлом.
Если котел не крепится к внешней стене, можно установить вертикальный дымоход.
В этом случае дымоход идет вверх, а затем выходит через крышу.
Вертикальный дымоход похож на очень маленькую трубу, из которой выходит пар при включенном отоплении.
Так как размещение вертикального дымохода более сложное и запутанное, чем стандартного горизонтального дымохода, оно является более дорогостоящим.
Иногда также могут возникнуть проблемы с доступом на крышу, и потребуются леса, что увеличит трудозатраты.
Если вам нужен вертикальный дымоход, вы будете проинформированы о цене установки, прежде чем принимать какие-либо окончательные решения.
Получите фиксированную цену онлайн за 20 секунд:
Q Какое топливо использует ваш котел?
Как форма и расположение дымохода влияют на стоимость?
У большинства из нас не бесконечный бюджет, поэтому важно знать о потенциальных финансовых последствиях различных типов дымоходов.
Нет ничего хуже, чем получить счет, который намного привлекательнее, чем ожидалось.
Хорошей новостью является то, что если у вас уже есть горизонтальный круглый дымоход, это, скорее всего, не повлияет на затраты.
Если квадратный дымоход нуждается в обмуровке или требуется вертикальный дымоход, стоимость установки будет выше, но не паникуйте.
Общая стоимость будет известна до того, как вы продолжите. Вертикальные дымоходы могут создавать проблемы из-за необходимости направлять воздуховод через подкровельное пространство.
Если доступ к крыше затруднен, или инженер не достоин роли статиста в The BFG, это означает, что могут потребоваться леса, а черепица должна быть перемещена или заменена.
———-
Получите расчет стоимости котла с мгновенным финансовым решением онлайн — нажмите здесь комплект плюмажа.
Если ваш котел расположен рядом с окном или любым другим отверстием, рекомендуется инвестировать в этот комплект, который предназначен для удлинения дымохода, чтобы обеспечить безопасный выход вредных газов.
Правила дымохода котла
Безопасность превыше всего – это поговорка, которую всегда следует применять при установке котла.
При монтаже дымохода существуют критерии, обеспечивающие безопасность и соответствие всех узлов и систем необходимым стандартам.
Правила регулируют расположение дымохода котла, высоту и окончательные детали, касающиеся размещения дымохода.
1. Расположение дымохода котла
Расположение дымохода является ключом к защите вас и окружающих вас людей.
При выборе возможного места для дымохода инженеры должны убедиться, что это место не подвергает риску других людей.
Например, если вы живете в рядном доме, дымоход не должен располагаться слишком близко к окну вашего соседа.
Если ваш дымоход расположен рядом с границей, между границей и концом дымохода должно быть расстояние не менее 600 мм.
Также важно избегать размещения дымоходов слишком близко к общественным пешеходным дорожкам и пешеходным дорожкам.
Получите фиксированную цену онлайн за 20 секунд:
Q Какое топливо использует ваш котел?
2. Высота дымохода котла
Высота дымохода может играть роль в объектах, расположенных рядом с другими зданиями и общественными проездами.
Важные элементы безопасной установки
Чтобы убедиться, что установка соответствует правилам дымохода котла, необходимо выполнить следующие шаги:
Воздуховод должен быть надежно герметизирован с обеих сторон с помощью герметика, такого как герметик или песчаный цемент.
Угол трубы должен быть точным, чтобы предотвратить капание.
Воздуховод должен быть надежно закреплен болтами и винтами (это относится ко всем трубопроводам и удлинителям)
Длина дымохода должна быть тщательно рассчитана для обеспечения безопасности и поддержания оптимальной производительности котла: лучше не добавлять слишком много удлинителей, так как это может повлиять на КПД котла.
Правила вертикального дымохода котла
Вертикальные дымоходы поднимаются сверху котла. Они могут путешествовать через плоские крыши или стены на более высоких точках. Существует ограничение на расстояние, на которое могут перемещаться вертикальные дымоходы. Этот предел будет указан производителем для каждого котла.
Максимальная длина хода дымохода уменьшается на 1 м для каждого используемого изгиба. Например, котел, который может работать с шестью метрами дымохода, может использовать шесть метров прямого дымохода, четыре метра с двумя коленами и пять метров с одним коленом.
Горизонтальные дымоходы имеют точку выхода 300 мм. Однако расстояния могут быстро увеличиться до 2000 мм мансардных окон, которые можно открыть.
Правила удлинения дымохода котла
Правила удлинения дымохода котла регулируются в основном производителем котла. Вам нужно будет проверить свой новый котел, так как некоторые длины дымохода должны быть всего 1 метр, но некоторые котлы могут иметь длину дымохода до 20 метров. Все зависит от марки и модели, которую вы выберете.
Новый котел поставляется с дымоходом и установкой?
да, все новые котлы должны поставляться с новым дымоходом, подходящим для котла, чтобы обеспечить безопасное удаление газов из вашего дома. Если вы решите установить свой новый котел в Boiler Central, вы получите бесплатный дымоход, включенный в вашу установку.
Мы устанавливаем все лучшие котлы на рынке, и мы используем только сертифицированных инженеров-теплотехников, которые знают правила дымохода котла наизусть в рамках ежегодной проверки.
Как я могу получить лучшее предложение на новый котел
Если вы ищете лучший комбинированный котел и системы отопления, естественно хотеть найти лучшее предложение.
Если вы ищете лучшую цену и первоклассный сервис, почему бы не связаться с нами сегодня?
Мы можем предоставить вам дополнительную информацию, дать вам представление о стоимости в зависимости от ваших индивидуальных требований и объяснить разницу между различными типами дымоходов котлов.
Все наши сотрудники имеют квалификацию инженера-теплотехника и имеют регистрацию по газовой безопасности.

Получить котировку котла с мгновенным финансовым решением онлайн - нажмите здесь
Если вы хотите узнать стоимость расширения дымохода или выхода дымохода, мы можем помочь.
Вы должны удалять отработанные газы и окись углерода из комбинированного или конденсационного котла.
Чтобы получить фиксированную цену на новый котел, воспользуйтесь нашей онлайн-системой котировок котлов, где вы сможете приобрести бойлер в течение нескольких минут.
Вы можете заплатить наличными или воспользоваться нашими вариантами финансирования котлов, которые оформляются онлайн в течение нескольких минут, а также воспользоваться 15-летней гарантией на комбинированные котлы Viessmann 050-W и Viessmann 100-W и лучшие системные котлы.
Чтобы узнать цену за 20 секунд, нажмите здесь.
Получите фиксированную цену онлайн за 20 секунд:
Q Какое топливо использует ваш котел?
Правила устройства коаксиального дымохода для газового котла
Проект
Преимущества
Правила устройства коаксиального дымохода для газового котла
Процедура установки
Стоковая видеозапись
При установке любого отопительного котла (за исключением электрического) необходимо позаботиться о системе дымоудаления и притоке кислорода, который необходим для поддержания процесса горения топлива. Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. При этом классическая схема вывода продуктов сгорания совершенно бесполезна. Достаточно коаксиального дымохода. В этой статье мы рассмотрим все правила установки коаксиального дымохода для газового котла.
к оглавлению ↑
Конструкция
Значение слова «коаксиальный» означает «коаксиальный». Это две трубки, вставленные одна в другую и выведенные наружу. Изнутри трубы не соприкасаются друг с другом благодаря системе перемычек.
Причиной тому является различное назначение трубок:
Малые — предназначены для отвода продуктов, образующихся при сгорании топлива.
Большой нужен для подачи воздуха, а значит и кислорода в камеру сгорания.
Получается, что свежий воздух и продукты горения не смешиваются друг с другом. Такая система надежно утеплена, а воздух из помещения не смешивается с газами в дымоходе.
Важно! Наиболее распространены коаксиальные конструкции горизонтальные, хотя, в принципе, можно оборудовать и вертикальный дымоход.
к оглавлению ↑
Преимущества
Основным преимуществом этой конструкции является ее универсальность. Может использоваться для всех разновидностей отопительных котлов. Наиболее эффективной операцией является установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и принудительной тягой. Сам котел может быть настенного или напольного типа.
Вот еще несколько преимуществ:
Расположение горизонтальное. Нет необходимости пробивать дыру в крыше. Достаточно вывести трубу из окна или проделать отверстие в ближайшей к котлу стене.
Система дымохода изолирована и не связана с воздухом в помещении. Нет риска попадания угарного газа в помещение.
Воздух, поступающий с улицы, подходит к камере сгорания уже подогретым за счет того, что соприкасается с раскаленным дымоходом. Это помогает увеличить КПД котла.
Простая установка коаксиального дымохода. Работа по его обустройству не требует особой сноровки и специальных знаний.
Безопасность. Коаксиальный воздуховод надежно защищен от пожароопасности, так как система охлаждается относительно холодным воздухом с улицы.
Нет необходимости оборудовать отдельную котельную. Для установки котла подойдет любое удобное для вас место – кухня, прихожая, пристройка или подвал.
к оглавлению ↑
Правила устройства коаксиального дымохода для газового котла
Если планируется обустройство коаксиальной системы дымоудаления, необходимо придерживаться правил монтажа и техники безопасности. Это позволит избежать даже самых маленьких рисков, связанных с попаданием выхлопных газов в помещение:
Максимальная длина отводной вертикальной трубы в коаксиальном дымоходе 3 м. Иногда встречаются дымоходы большей (до 5 м) длины. Например, это касается монтажа коаксиальной трубы двухконтурного газового котла Ferroli напольного типа.
Труба выведена на улицу горизонтально. При этом максимальная длина горизонтального участка составляет 1 м.
При установке принудительной тяги вентилятора нет необходимости обустраивать вертикальную секцию.
Высота выхода газохода над поверхностью земли от 2 м, а относительно котельного агрегата превышение от 1,5 м.
Минимальное расстояние выхода трубы дымохода от любого оконного или дверного проема, а также вентиляционных решеток — 0,5 м.
Выход трубы коаксиального газохода нежелательно обустраивать под окном. Но если без него не обойтись, минимальное расстояние между выходом дымохода и окном 1,0 м.
Небольшой наклон трубы обеспечивает отвод конденсата.
Уклон дымохода
В этом вопросе нет единого мнения:
Наиболее распространенная рекомендация – наклон труб «от котла». В общем, это вполне логично. Конденсат, образующийся при работе котла, вытекает, а не поступает в котел. Однако такая система безотказно работает до сильных морозов. В зимние холода стекающий конденсат просто замерзает, иногда даже внутри трубы. Все это ухудшает забор воздуха для топливной камеры.
Тем не менее, необходимо принять решение о наклоне трубы в сторону котла. Для решения проблемы попадания конденсата в котел устанавливается дополнительный бак для конденсата.
Изолирован ли дымоход?
Дело в том, что изоляция дымоходов не решает проблему. Все равно конденсат замерзает. Эту проблему можно решить более эффективно, если немного укоротить внутреннюю трубу. Естественно, это верно, если трубы от котла идут под наклоном.
к оглавлению ↑
Порядок монтажа
В отличие от обычного вертикального дымохода коаксиальная система не требует профессиональных навыков при монтаже. Но при этом нужно четко следовать инструкции. Только так можно добиться полной безопасности.
Монтаж коаксиального дымохода для газового котла выполняется по следующему алгоритму:
Определяемся с местом расположения котла. Настенные модели располагаются на наружных стенах, напольные на небольшом возвышении.
Важно! Превышение отвода на стене над котлом по правилам составляет 1,5 м и более. Диаметр отверстия в стене должен быть немного больше диаметра наружной трубы.
Для соединения дымохода с котлом устанавливается специальный элемент.
