Делаем саморегулирующий греющий кабель для водопровода своими руками

Расположить наружную водопроводную магистраль в траншее ниже глубины промерзания грунта получается далеко не всегда, в ряде случаев ее приходится прокладывать выше, а иногда – и вовсе на открытом воздухе.

В подобных ситуациях исключить возможность замерзания воды зимой можно только одним способом – предусмотреть подогрев трубы.

Оптимальным решением данной проблемы является монтаж электрических нагревательных кабелей, которые в современном исполнении даже «научились» автоматически корректировать мощность тепловыделения. Что же представляет собой саморегулирующий греющий кабель для водопровода?

Содержание

  • 1 Устройство и разновидности
    • 1.1 Нерегулируемые (с постоянным сопротивлением)
    • 1.2 С переменным сопротивлением (саморегулирующиеся)
    • 1.3 Индуктивные
  • 2 Сфера применения
  • 3 Монтаж греющего кабеля для водопровода
  • 4 Греющий кабель для водопровода своими руками
  • 5 Видео на тему

Устройство и разновидности

Рассмотрим устройство и разновидности нагревательных кабелей.

По внешнему виду нагревательный кабель ничем не отличается от обычного, только вместо токопроводящей жилы в нем имеется резистивный – то есть имеющий высокое электрическое сопротивление – элемент.

Он-то при подключении к электричеству и разогревается, так же как ТЭН в электрочайнике или спираль в электроплитке.

Главная характеристика такого кабеля – удельная тепловая мощность, то есть приходящаяся на 1 м длины (единица измерения – Вт/м). Прочие характеристики в основном связаны с качеством наружной оболочки: стойкость к истиранию, ударам и воздействию химических веществ, влагоустойчивость и диэлектрическая прочность.

Нагревательные кабели бывают следующих видов:

  • нерегулируемые;
  • саморегулирующиеся;
  • индуктивные.

Нерегулируемые (с постоянным сопротивлением)

Это самый дешевый вариант, который сегодня часто называют устаревшим.

Резистивным элементом такого кабеля является одна или несколько жил, выполненных из нихрома, стали, меди или особого сплава.

Все это помещается в экранирующую оболочку (медная сетка или алюминиевая фольга), а затем – в защитную изоляцию из ПВХ или модифицированного полиолефина.

Часто под экранирующей оболочкой располагают второй слой изоляции – из фторполимера или того же полиолефина.

Многожильная версия является более предпочтительной, поскольку не генерирует столь мощного электромагнитного излучения, как одножильная. Кроме того, кабель с несколькими жилами подключается к электросети только с одной стороны (тип А), в то время как у одножильного нагревателя подсоединять к сети приходится оба конца (тип Е). Ввиду этого обстоятельства траекторию одножильного кабеля обычно стараются делать замкнутой.

Сопротивление кабеля данного типа регулировать нельзя, поэтому он всегда работает на полную мощность. Если теплоотвод на каком-либо участке окажется недостаточным, резистивный элемент может перегреться и расплавиться. Чувствительность к перегреву приходится учитывать при монтаже и эксплуатации, к тому же она требует более точных расчетов при подборе мощности.

Нерегулируемые кабели (зачастую их просто называют резистивными) делятся на два вида:

  1. Линейные: это самый обычный вариант, состоящий из одной или нескольких жил. Резать такой кабель нельзя, он применяется только в цельном виде.
  2. Зональные: имеют более сложное устройство. Внутри имеются два обычных (нерезистивных) проводника, между которыми уложена изоляция с проделанными через каждый метр отверстиями. Токопроводящие жилы обматываются спиралью из проволоки с высоким сопротивлением (резистивный элемент), которая подключается к ним через имеющиеся в изоляции отверстия. Таким образом получается, что резистивный элемент состоит из нескольких фрагментов, запитанных по параллельной схеме. Это позволяет резать нагревательный кабель в любом месте.

В промышленности применяют нагревательные кабели в минеральной изоляции. Они имеют гибкую коррозионноустойчивую металлическую оболочку (сплав ALLOY 825), которая делает их очень прочными и позволяет применять нагреватель в условиях воздействия очень высоких температур. Между наружной оболочкой и резистивным элементом имеется защитная изоляция из оксида магния. Обычно такие кабели делаются очень мощными и используются для решения специфических задач.

С переменным сопротивлением (саморегулирующиеся)

Открытия в области материаловедения позволили создать нагревательный кабель нового поколения. Внутри него расположены две токопроводящие жилы, соединенные между собой матрицей или нитями из особого полимера с полупроводниковыми свойствами. Именно он и является резистивным элементом.

Особенность данного полимера состоит в том, что его сопротивление зависит от температуры, и если она окажется слишком большой, матрица просто перестанет пропускать ток и кабель отключится. Причем не весь, а только тот его участок, где возникла опасность перегрева.

Саморегулирующий греющий кабель для труб

Вся остальная линия будет работать в штатном режиме. Таким образом, саморегулирующий кабель является абсолютно надежным, ведь даже при самых неблагоприятных обстоятельствах перегореть он не может просто физически.

Еще одно достоинство такого нагревателя заключается в его экономичности. Если обычный нерегулируемый кабель независимо от температуры всегда потребляет максимальное количество электрической энергии, то саморегулирующий в теплую погоду сократит ее расход до минимума.

Кабель данного типа можно разрезать на фрагменты.

Индуктивные

Кабель такого типа представляет собой сильно вытянутую гибкую электрокатушку с ферромагнитным сердечником.

При пропускании тока через обмотку последняя генерирует в сердечнике переменный магнитный поток, приводящий к образованию вихревых токов.

В результате сердечник начинает греться. Греется и токопроводящая обмотка, выделяя примерно 20% всей тепловой энергии.

Используя принцип индуктивности, в греющий кабель можно превратить и саму водопроводную трубу, если, конечно, она изготовлена из стали или другого металлического сплава. Трубу обматывают проводом, который подключается к источнику высокочастотного переменного тока. Как и в ферромагнитном сердечнике, в ней будут возникать вихревые токи, приводящие к нагреву.

Для полноценной работы системы обогрева помимо кабеля необходим термодатчик, который будет включать его в работу, как только температура опустится до определенной отметки, заданной пользователем.

Сфера применения

Разумеется, использовать кабельный нагрев можно не только с водопроводными системами.

Подобным же образом защищают от перемерзания канализацию, технологические трубопроводы на промышленных предприятиях, всевозможные емкости, дорожки.

Активно применяются греющие кабели и в быту, например, для создания очень популярных сегодня систем «теплый пол».

В этом случае достоинства саморегулирующего кабеля играют особенно важную роль: по неосторожности пользователь может поставить мебель на то место, где внутри пола проложен греющий кабель, и если последний будет нерегулируемым, он легко может перегореть. При условии применения саморегулирующего кабеля вероятность такого события сводится к нулю.

В защите от обледенения может нуждаться и кровля вкупе с водосточной системой. Тут также на помощь приходит кабельный нагрев.
При этом помимо термодатчика на крыше устанавливается датчик влажности, предотвращающий включение кабеля в сухую погоду.

Монтаж греющего кабеля для водопровода

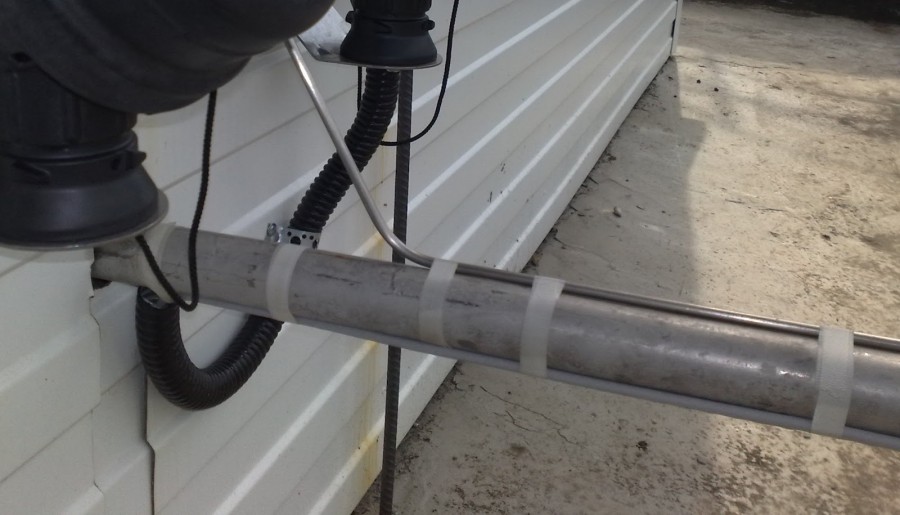

В большинстве случаев греющий кабель монтируется на трубу снаружи. На малых диаметрах нагреватель укладывают в виде нескольких прямых линий или спирали. К трубе с большим диаметром кабель можно прикрепить в виде извилистой линии (змейки), расположенной в нижней части. При этом необходимо учитывать следующие требования и рекомендации:

  1. Трубу из пластика перед укладкой кабеля следует обернуть алюминиевым скотчем или фольгой из того же материала. Такая оболочка нужна для равномерного распределения тепла.
  2. Трассу прокладки кабеля следует планировать так, чтобы он не контактировал с острыми кромками. Также следует избегать укладки кабеля в тех местах, где его изоляция может перетираться или растягиваться.
  3. В процессе укладки греющий кабель необходимо прихватывать алюминиевым скотчем через каждые 30 см. По завершении монтажа кабель приматывают скотчем уже по всей длине. Использовать вместо алюминиевого скотча полимерную ленту категорически запрещается.
  4. Минимальный радиус сгиба кабеля равен шести его наружным диаметрам.
  5. Защитную изоляцию на свободном конце греющего кабеля необходимо герметизировать, используя специальные элементы и материалы, имеющиеся в комплекте.
  6. Нагреватель подключается к электрической сети через устройство защитного подключения (УЗО).
  7. По завершении укладки и подключения кабеля необходимо замерять электрическое сопротивление его жил и изоляции.
  8. Трубу с нагревателем необходимо утеплить минераловатным, полистирольным или любым другим теплоизолятором.

Если вы используете кабель с постоянным сопротивлением, также называемый резистивным или нерегулируемым, следите, чтобы отдельные нитки укладывались без перехлестов. В месте контакта отдельных линий кабеля всегда возникает перегрев, приводящий к повреждению элементов.

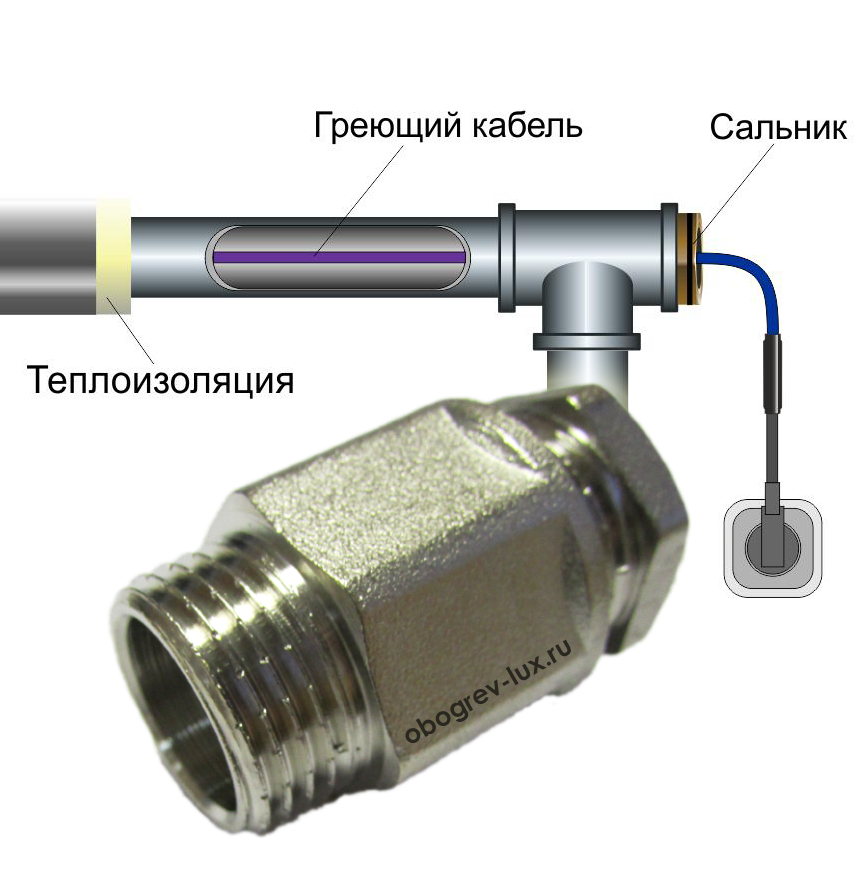

Установка греющего кабеля внутри трубы

Существует разновидность греющего кабеля для водопровода внутри трубы. Его оболочка имеет повышенную влагоустойчивость и изготавливается из пищевого полимера с содержанием фтора.

Отверстие, через которое кабель вводится в трубу, уплотняется сальником.

Длину подогреваемого участка трубы, как и длину вводимого в нее кабеля, следует точно измерить. Это особенно важно, если существует опасность попадания нагревателя в проходное отверстие запорной или регулирующей арматуры.

Участок трубы с установленным кабелем следует пометить предупредительной надписью.

При монтаже нагревательного кабеля внутри трубы крайне важно не допустить повреждения его изоляции. Поэтому резьбу и другие острые кромки, с которыми может контактировать изделие, на время монтажа лучше обмотать тканью или полиэтиленом.

Греющий кабель для водопровода своими руками

Для самостоятельного изготовления греющего кабеля за основу следует взять силовой телефонный кабель марки П-274М, применяемый в полевой связи.

Прочная толстостенная изоляция защищает его от воздействий механического характера.

Чтобы не оголять концы жил, их разводят, получая таким образом одинарный провод. Далее он складывается пополам и снова свивается.

Место ввода провода можно герметизировать, используя фланец для гибкой водопроводной трубы. После установки его на проводе внутрь штуцера заливается эпоксидная смола, затем на него навинчивается гайка.

Крепится самодельный кабель так же, как и покупной – с применением алюминиевого скотча. Предельное значение силы тока, который можно пропускать через такой кабель, составляет 9 А.

Видео на тему

Как установить нагревательную ленту — Простые инструкции по установке

Как установить нагревательную ленту

Нагревательная лента проста в использовании, идеально подходит для широкого спектра применений при обогреве труб и недорога. В этой статье приведены простые советы по установке, которые помогут увеличить срок службы нагревательного кабеля, производительность его применения и, самое главное, вашу безопасность.

Преимущества нагревательной ленты :

  • Гибкость: Легко устанавливается непосредственно на самые разные поверхности и геометрии (например, трубы диаметром 1/4 дюйма или больше, стеклянная посуда, клапаны, реакторы, камеры и т. д.)
  • Быстрый и равномерный нагрев благодаря высокой плотности мощности и возможности установки пользователем
  • Диапазоны высоких температур
  • Легко регулируется стандартными устройствами контроля температуры
  • Доступны различные размеры, мощности, температурные диапазоны и стили для точного удовлетворения ваших требований к отоплению

Этап 1: Подготовка поверхности трубы

Подготовка поверхности к нагреву : Протрите поверхность, убедившись, что на поверхности нет посторонних материалов, таких как жидкость. Посторонние материалы препятствуют передаче тепла, а жидкость может повредить некоторые модели нагревательных лент (например, высокотемпературные нагревательные ленты).

Осмотрите нагревательную ленту:  Мы рекомендуем заменить нагревательную ленту, если она порвана или повреждена. Поврежденная нагревательная лента представляет угрозу безопасности и не будет работать должным образом.

Выбор подходящей нагревательной ленты
Выбор вашей ленты зависит от:

  • длины, диаметра и конфигурации нагреваемой поверхности
  • Требуемая температура
  • Требуемая мощность
  • Условия окружающей среды (т. е. вероятность контакта нагревательной ленты с влагой или химическими веществами)

Этап 2: Установка нагревательной ленты (обмотка)

Благодаря своей гибкости нагревательную ленту можно установить практически на любую поверхность. Намотайте нагревательную ленту по спирали на нагреваемую поверхность так, чтобы вся длина одной стороны нагревательной ленты полностью соприкасалась с поверхностью (рис. B). Расстояние между витками спирали зависит от требований к однородности и количества имеющейся нагревательной ленты. Минимальное расстояние 1/8” требуется между витками спирали, чтобы избежать повреждения нагревательной ленты.

Прикрепите нагревательную ленту к поверхности с помощью встроенных стяжек [некоторые модели] (рис. C), высокотемпературной клейкой ленты (рис. D) или механических зажимных устройств, которые не повредят нагревательную ленту.



Не накладывайте нагревательную ленту на себя (рис. G). Это может привести к повреждению нагревательной ленты из-за перегрева.

Шаг 3. Подключение нагревательной ленты к устройству контроля температуры

Ваша нагревательная лента должна быть подключена к внешнему устройству контроля температуры (рис. H). Убедитесь, что ваш регулятор температуры защищен автоматическим выключателем или предохранителем соответствующего размера. Использование прерывателя цепи замыкания на землю настоятельно рекомендуется и может потребоваться для вашей установки.

Для надлежащего контроля температуры закрепите термопару, RTD или другое чувствительное устройство с помощью одной полоски липкой ленты так, чтобы они находились в непосредственной близости от нагревателя, чтобы предотвратить перегрев.

Загрузить руководство в формате PDF: Загрузить в формате PDF — Инструкции по установке нагревательного кабеля

DOs

  • Убедитесь, что вы выбрали правильный нагревательный кабель для своего применения. BriskHeat предлагает широкий диапазон размеров, напряжений и температурных диапазонов.
  • Визуально проверьте нагревательную ленту перед использованием.
  • Убедитесь, что нагревательная лента полностью соприкасается с нагреваемой поверхностью.
  • Всегда следуйте инструкциям производителя при установке или удалении нагревательной ленты.

НЕТ

  • Не накладывать нагревательную ленту на себя
  • Не используйте нагревательную ленту без управляющего устройства
  • Не прокладывайте нагревательную ленту поверх изоляции рядом с легковоспламеняющимися материалами, погруженными в жидкости или порезанными каким-либо образом.

Загрузить указания по применению в формате PDF:

Установка защиты трубопровода от замерзания: саморегулирующийся нагревательный кабель

Бесплатная доставка для заказов свыше 100 долларов. Купон автоматически применяется при оформлении заказа.

Когда температура на улице падает, периметральные трубы и трубы в плохо изолированных зонах часто подвергаются риску замерзания или разрыва. Это может быть не только неудобно, но и очень дорого. Однако с саморегулирующимся кабелем PRO-Tect Pipe Freeze Protection вы можете помочь защитить самые уязвимые трубы с помощью энергоэффективного нагревательного элемента. В этом видео показано, как правильно установить саморегулирующийся кабель, а также даны некоторые советы о том, как изолировать трубу.

Стенограмма видео

Привет, я Скотт из компании WarmlyYours, и сегодня мы покажем вам, как прикрепить нагревательный кабель к трубе. Мы издевались над этим здесь, в офисе. И хотя это макет, способ, которым мы собираемся показать вам, как его прикрепить, обернуть и изолировать, — это то, что вы увидите в полевых условиях. Давайте продолжим и покажем вам, как подключить этот кабель к трубе, и первое, что вам нужно сделать, когда вы это сделаете, это на самом деле сделать трубу красивой и чистой. Вы должны убедиться, что труба чистая, чтобы лента хорошо прилипла к ней. И вы также хотите удалить заусенцы, чтобы убедиться, что на трубе нет ничего острого. Теперь в реальном мире вы собираетесь поместить кабель либо в 4 часа, либо в 8 часов, если вы смотрите на циферблат часов, мы показываем вам это, чтобы вы действительно могли это увидеть. Итак, мы выкладываем это здесь в 8:00 часов.

Тем не менее, вы всегда должны прокладывать кабель на самой холодной стороне, поэтому, если бы это была стена, которой он является, и если бы это была самая холодная сторона, от которой нам нужно защитить трубу, мы бы фактически проложили кабель в 4 часа. Итак, мы обрезали кабель до нужной длины, и наша следующая задача — достать его. Поскольку сейчас 9 часов на циферблате часов, мы собираемся убедиться, что наше соединение отсутствует там, где мы придерживаемся, оно находится в 8 часов. Прикрепите его туда. Теперь, когда у нас есть кабель, прикрепленный к трубе, мы собираемся использовать эту алюминиевую ленту, и эта алюминиевая лента делает на самом деле две вещи. Это помогает удерживать кабель ближе к трубе и помогает рассеивать тепло. Итак, после того, как мы прикрепили его лентой из стекловолокна. Следующее, что нужно сделать, это алюминиевая лента.

Хорошо, мы собираемся еще раз прикрепить изоляцию к трубе для правильной толщины изоляции. Вы захотите взглянуть на руководство по установке, чтобы узнать, какой толщины обертывание вы хотите сделать. И когда я поворачиваю его, я раздвигаю его. Таким образом, труба всегда имеет две толщины. Поэтому у меня всегда есть перекрытие, которое помогает удерживать тепло. И у меня одно и то же перекрытие на каждом шагу, если мы собираемся разместить это где-нибудь, где оно может промокнуть. Затем мы обернули его прилагаемым пластиком, чтобы сделать все это водонепроницаемым, может быть, не водонепроницаемым, но водостойким. И заворачиваем таким же образом. Так что есть много перекрытий, и это поможет предотвратить попадание воды в изоляцию, потому что, если изоляция намокнет, она потеряет свои изоляционные свойства.

Хорошо, теперь, когда мы установили изоляцию и гидроизоляцию на трубу, пришло время установить предупреждающие этикетки Предупреждающие этикетки должны размещаться на трубе через каждые 10 футов, когда вы размещаете этикетку на трубе. Вы хотите убедиться, что его видно с того места, где люди будут над ним работать. Поэтому вы не хотите класть его наверх, где его никто никогда не увидит. Вы хотите разместить его на видном месте, где люди смогут его увидеть. Все, пора заканчивать наше сегодняшнее видео о том, как установить саморегулирующийся кабель 9.0009

на трубе. Мы не рассказывали, как обернуть клапан или как закрыть патрубок или любой другой подобный тип. Это четко проиллюстрировано в инструкции по установке. Если вы прокладываете саморегулирующийся кабель через клапан, патрубок или что-то в этом роде, вы должны позволить использовать дополнительный кабель. Это упоминается и рассматривается в нашем руководстве по установке, которое вы можете найти на WarmlyYours.com. Еще раз, мы не показывали, как установить кабель постоянной мощности, потому что кабели постоянной мощности никогда не могут перекрываться, в то время как саморегулирующийся кабель, который мы сделали сегодня, может перекрываться, и поэтому мы предлагаем использовать его для закрытия клапанов, патрубков и тому подобного. вещи. Так что я хотел бы поблагодарить вас за просмотр сегодня.

Хорошего дня. И если у вас есть еще вопросы, свяжитесь с нами по адресу WarmlyYours.com

.
