Инструкция по монтажу реечного потолка
У нас вы можете заказать алюминиевый реечный потолок и установить его своими руками. Чтобы самому сделать работу правильно и точно, необходимо изучить техническое руководство по сборке конструкции вместе со светильниками. Ниже мы предлагаем полную инструкцию по монтажу. Рассчитать нужное количество материала для установки и оформить заказ Вы можете по ссылке. Доставка комплектующих выполняется по Москве и МО.
Подвесной реечный потолок предназначен для жилых помещений, комнат с повышенной влажностью. В квартирах такая конструкция применяется в основном для ванных, кухни, балконов и на данной странице мы расскажем Вам, как правильно делать монтаж реечного потолка своими руками.
Преимущество реечной системы – легкость монтажа, простота работ, связанных со сборкой и разборкой комплектующих, что позволяет без особых усилий самому научиться собирать потолок.
Сборка реечного потолка
Теперь перейдем непосредственно к пошаговой инструкции по монтажу.
Сборка реечного потолка своими руками начинается с разметки. По периметру помещения на требуемом уровне отмечаем место крепления П-образного торцевого профиля.
Для удобства крепления элемента советуем предварительно сделать в нем отверстия диаметром 6 мм с шагом около 40 см. И еще – правильно сверлить снаружи, а не изнутри. Если высверливать отверстия изнутри, то с обратной стороны останутся заусенцы металла, которые в дальнейшем не позволят детали плотно прилегать к стене.
Далее крепим торцевую планку по периметру на дюбель-гвозди или саморезы, в зависимости от стенового материала.
Технология установки реечного потолка своими руками, в зависимости от расстояния от чернового потолка до подвесного, позволяет выбрать один из двух вариантов крепления стрингера (траверса, универсальной несущей шины).
В нашем случае используется второй вариант фиксации.
Универсальные несущие шины, согласно инструкции производителя, устанавливаются параллельно друг другу с шагом не более 1,2 метра (первая точка от стены – 40 см).
Делаем соответствующую разметку на поверхности и выполняем монтаж подвесов.
Верхнюю полку торцевого необходимо обрезать ножницами по металлу и отогнуть вверх.
Затем навешиваем на подвесы стрингер и устанавливаем его в подготовленные пазы.
Потолочная рейка крепится путем защелкивания ее в паз стрингера.
Установка своими руками начинается с одного края. По инструкции элемент заводится по диагонали в два торцевых профиля, выравнивается и защелкивается на посадочное место универсальной несущей шины.
Рассмотрим, как правильно сделать реечный потолок самому при большой ширине реек (от 15 см). В таком случае вышеописанный прием не совсем правильный, так как из-за увеличенной диагонали панели плохо заходят наискосок в пристенный угол. Рекомендуем делать установку приемом, который используется при сборке последних элементов для всех видов реечных систем (см. рисунок)
В процессе установки двух последних планок своими руками, перед тем как их монтировать, надо замерить расстояние от стены до крайней установленной панели.
Если расстояние не кратно ширине панели, то одну часть следует подрезать.
Произвести разметку линии гиба и резки по всей длине детали. Расстояние между ними составляет 14 мм. После того, как все сделали, по линии гиба проводим ножом, но не отрезаем. Затем сильно проводим ножом по линии резки.
По инструкции монтаж реечного потолка своими руками должен предотвратить возможное коробление рейки. Для этого необходимо ту ее часть, которая будет отрезана, разрезать ножницами на куски 30 см, и поочередно отгибая куски вверх-вниз, отламывать их.
Затем подрезанный край подгибаем внутрь по заранее отмеченной линии гибки. Это нужно для того, чтобы зафиксировать подрезанную планку в п-образном профиле.
В процессе сборки потолочная панель устанавливается подрезанной стороной к стене. В последнюю очередь нужно сделать установку завершающей рейки. Согласно инструкции, она делается короче остальных на 15 мм.
Далее один край заводится до упора в торцевой уголок и обратным движением вставляется в противоположный п-образный уголок, после чего потолочная деталь защелкивается.
Монтаж светильников своими руками
На потолочной планке очерчивается окружность под светильник. Затем канцелярским ножом режем по контуру, но не отрезаем. После этого острым углом ножа прорезаем 3-5 см, подцепляем пассатижами отрезанную часть и тянем вниз. Оставшаяся часть, таким образом, легко отрывается по надрезу. Это правильный, самый простой и быстрый способ вырезания отверстий, согласно инструкции, под дальнейшую установку светильников в реечный потолок своими руками.
На странице Фотогалерея показано, какие можно сделать комбинации реечных потолков: есть фото потолков под дерево, металл, зеркальных, матовых поверхностей и др. Здесь также видны способы установки светильников. Дополнительно можно просмотреть видео о том, как правильно собирают системы профессиональные мастера.
Можете сами рассчитать необходимое для вашего помещения количество потолка, используя онлайн калькулятор, и заказать продукцию в Москве в нашей компании. Преимущество в том, что при заказе на нашем сайте потолок будет изготовлен по вашим размерам и количество отходов будет минимальным, что сэкономит Ваши расходы на ремонт. Наглядное руководство по сборке поможет сократить затраты на монтаж подвесного оборудования и светильников.
← Предыдущая Следующая →
Статья была для Вас полезной?
Оставьте свой отзыв в комментарии
Сборка Реечного Потолка: Схема, Инструкция, Фото, Видео
Содержание статьи
- Основные правила выбора и монтажа
- Свойства реечного потолка
- Конструктивные особенности помещения – делаем грамотный выбор потолка
- Делаем монтаж своими руками
- Высота – важная составляющая
- Необходимый инструмент
- Шаг первый – выполняем измерения
- Подготовка профиля
- Стрингеры, разметка
- Подвесы – разметка и монтаж
- Монтаж стрингеров
- Установка панелей
- Светильники – как смонтировать правильно
Как собирается потолок? Как собрать самостоятельно?
Предлагаем вам материал, в котором вы сможете ознакомиться с тем, как выполняется сборка реечных потолков.
Помимо этого мы затронем некоторые вопросы касательно выбора материала.
Основные правила выбора и монтажа
Начнем с описания свойств данной конструкции.
Как собирать своими руками
Свойства реечного потолка
- Реечные потолки имеют привлекательный вид, они долговечны и изготавливаются из негорючего материала – в основном, алюминия.
- Алюминиевые панели прекрасно изгибаются, что позволяет обшивать ими криволинейные поверхности.
- Как мы уже говорили ранее, реечный потолок является одним из видов подвесного потолка. С его помощью можно выровнять существующий потолок, скрыть коммуникации и придать ему красивый запоминающийся вид.
Проводка над потолком: как собрать
- Такой потолок не боится влажности и перепадов температуры, поэтому прекрасно походит для установки в ванных комнатах и на кухнях.
- Помимо этого он является самым простым из всех существующих подвесных потолков в плане монтажа. Данную конструкцию довольно просто собрать самостоятельно (см.
Пластиковый реечный потолок — установка своими руками).
Из недостатков можно отметить разве что высокую цену.
Конструктивные особенности помещения – делаем грамотный выбор потолка
Делая выбор материала для своего дома, важно знать некоторые нюансы.
Существуют реечные потолки закрытого и открытого типа, а также открытого со вставками:
Композитный реечный потолок открытого типа
- Открытый тип отличает то, что после монтажа между отдельными панелями остается зазор в 10 – 15 мм.
- Из этого следует, что подобная конструкция совершенно не подходит к помещениям с низкими потолками.
- Видимые зазоры ухудшают внешний вид покрытия.
Наша справка – Открытые потолки монтируются в помещениях с высотой не менее 5 м. При такой высоте зазоры становятся практически невидимыми, и не влияют на внешний вид потолочного покрытия.
Закрытый тип больше напоминает обшивку пластиком
- Закрытый тип представляет собой набор реечных панелей, у которых имеется своеобразный кант, закрывающий небольшой зазор между панелями.
Декоративные вставки
- Открытый со вставками тип, монтируется также как и все остальные. При этом после установки между панелями остается зазор в 10 – 20 мм, закрываемый впоследствии специальными вставками.
Как видите, делая выбор, следует учитывать не только расцветку, но и тип панелей для каждого конкретно помещения. С выбором разобрались, хочется сказать несколько слов о возможности монтажа.
Как и любое другое, данное покрытие можно смонтировать практически на любой высоте и расстоянии от основного перекрытия. Если вам потребуется значительно снизить высоту, можно использовать для этого специальные удлинительные, регулируемые подвесы.
Регулируемый подвес
Что еще примечательно, данные потолки можно смонтировать практически впритык к существующему, при этом зазор будет не более 40 мм, иными словами не более толщины шины.
Делаем монтаж своими руками
Игра света
Давайте смонтируем такую конструкцию в ванной комнате (см.
Реечный потолок для ванной своими руками – как сделать). Для этого мы возьмем панели из алюминия. В ванной комнате повышенная влажность, поэтому использование данного материала вполне оправданно с точки зрения долговечности и надежности.
Высота – важная составляющая
Вопрос с материалом панелей мы решили, но у нас остался еще один вопрос, расстояние от основного до нашего реечного потолка. Почему этот вопрос так важен?
Дело в том, что хоть мы и говорили, что монтаж подвесного потолка может быть произведен практически впритык к существующему, есть один маленький нюанс – освещение (см. Светильники для реечных потолков — как делать?).
- Если мы захотим установить точечные светильники, высота которых, к примеру, составит 5 см, а зазор между перекрытием и нашей конструкцией составит всего 40 мм, то, естественно, ничего у нас не выйдет
- Поэтому важно продумать этот момент еще до сборки, заранее приобретя светильники, или хотя бы точно зная их габариты.
- Конечно, существуют точечные светильники, которые могут быть установлены под данный размер, но они могут просто не подойти вам по стилю.
Необходимый инструмент
Хороший инструмент – это быстрая и качественная работа
Вопрос решен, материалы и комплектующие приобретены, необходимо подготовить инструмент.
Нам понадобиться:
- Перфоратор;
- Измерительная рулетка;
- Водяной уровень;
- Красящая шнурка;
- Ножницы по металлу;
- Пассатижи;
- Маркер;
- Канцелярский нож.
Шаг первый – выполняем измерения
Принцип сообщающихся сосудов
Как и любой другой потолок, реечный должен быть установлен и выровнен точно по горизонтали, для чего выполняется разметка.
Делаем все пошагово:
- Наберите в ведро чистой воды;
- Опустите в него один конец прозрачного шланга, а через другой потяните в себя воздух, как это делают шоферы, сливая бензин;
- Как только шланг наберется, и потечет вода, поднимите оба конца уровня – лишнее можно немного слить;
- Убедитесь в том, что внутри шланга не осталось пузырьков воздуха – уровень готов к работе.
- В любом угла отступите от потолка расстояние, на которое желаете опустить потолок и поставьте там метку.
- При помощи гидроуровня перенесите метки на все остальные углы комнаты, делая отметки на двух смежных стенах.
- Проверьте расстояние до потолка от меток во всех углах помещения. Если перепадов не наблюдается, то оставляем все как есть. Если значения разнятся, то вносим коррективы согласно самой низкой точке, по рулетке.
- По полученным меткам отбейте линии при помощи красящей нити.
Разметка подвесного потолка готова.
Подготовка профиля

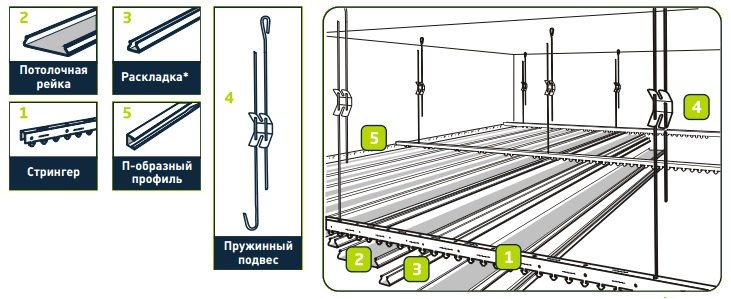

Схема сборки реечного потолка
Настала очередь установки углового профиля:
Режем профиль ножницами
- Нарежьте профиль на отрезки нужной длины при помощи ножниц по металлу.
- Угловые соединения срежьте под углом в 45 градусов.
Замеры для вставок
- При помощи перфоратора и дюбель шурупов смонтируйте угловой направляющий профиль, по ранее полученной разметке.
Монтаж углового профиля
Стрингеры, разметка
Монтажная шина реечного потолка
Теперь настала очередь установки шин, которые устанавливаются поперечно положению панелей реечного потолка:
- На установленном профиле необходимо сделать разметку установки шин.
- От края берется 300 – 400 мм и делается отметка.
- Далее отметки ставятся через каждые 800 – 1000 мм.
- На профиле, расположенном на противоположной стене, выполните аналогичные отметки.
Наша справка – несущая шина (стрингер) представляет собой зубчатую рейку, на которую собственно и устанавливаются панели.
Подвесы – разметка и монтаж
Стрингер на прямом подвесе
Шины устанавливаются на подвесы. Самым лучшим вариантом в данном случае будут регулируемые подвесы. Используя их, можно свободно выставить положение панелей потолка таким образом, чтобы они хорошо прилегали к угловому профилю без зазоров.
Однако если вам не нужно сильно отступать от потолка, то вполне сгодятся и прямые подвесы:
- На потолке необходимо сделать отметки в местах крепления подвесов.
- Подвесы располагаются на расстоянии в 300 – 400 мм от стены и 800 – 1000 мм друг от друга.
- Если комната узкая, какой обычно и является ванная, достаточно установить два подвеса на стрингер. Можно конечно использовать и один, но мы вам не советуем в целях надежности всей конструкции.
- Просверлите отверстия в потолке и с помощью дюбелей и саморезов установите подвесы.
Если установка потолка производиться впритык к существующему перекрытию, в таком случае стрингер можно закрепить непосредственно саморезами к самому перекрытию. Но повторимся, это только в том случае, когда вы устанавливаете потолок впритык и не сомневаетесь в его горизонтальности. Лучше всего не рискуйте и используйте подвесы.
Монтаж стрингеров
Выставление шины по уровню
- Отрежьте шину по требуемому вам размеру.
- Шина должна быть установлена таким образом, чтобы между ней и профилем, установленным на стену, оставался зазор в 10 мм.
- Для выставления их положения воспользуйтесь рулеткой и строительным уровнем
Все шины установлены.
Если вы применяли регулируемые подвесы, проверьте положение шин с помощью уровня и линейки. Они должны быть строго горизонтальны и параллельны друг другу. В противном случае у вас получиться не совсем ровное покрытие.
Установка панелей
Защелкивание панели
Теперь необходимо отмерить и обрезать сами панели:
- Для этого замеряем расстояние между стенами, поперек которых располагаются стрингеры. От полученного расстояния отнимаем 5 мм. В итоге с обоих концов панели и стен у нас будет зазор в 2,5 мм.
- Маркером проводим линию отреза с внутренней стороны панели.
- Необходимо сделать надсечку по линии расположенной на ровной стороне. Для этого несколько раз проведите по линии ножом.
- Ножницами по металлу подрезаем изогнутые углы, а далее, сгибая и разгибая панель по надсечке, удаляем лишнюю часть.
Смонтированный потолок – вид сверху
- Панель укладываем на профиль и легким нажатием прищелкиваем к стрингерам.
Важно – обращаться с панелями необходимо осторожно.
Случайные царапины и прогибы впоследствии невозможно будет устранить, и они испортят внешний вид всего потолка.
Таким манером подшивается весь потолок. Когда настанет черед установки последней панели, она вряд ли точно совпадет с имеющимся размером комнаты.
Ее необходимо будет подрезать не только поперек, но и вдоль:
- Вначале подрежьте ее по длине так, как говорилось ранее.
- Далее замерьте необходимую вам ширину, обрезанная сторона должна ложиться на профиль.
- Согласно полученным размерам, прочертите линию с внутренней стороны по всей длине панели.
- Приложите линейку к линии и проведите по ней ножом, так получиться необходимая нам насечка.
Согнуть и разогнуть длинную панель не совсем удобно, тем более, если работы выполняются в одиночку, поэтому поступите следующим образом:
- Сделайте на профиле по всей длине надрезы ножницами по металлу.
- Надрезы должны располагаться на расстоянии 200 – 300 мм параллельно друг другу.
- Выполнять надрезы следует на ненужной нам стороне.
- Сгибая и разгибая полученные отдельные части, отламываем излишки.
Важно – если вы захотите отрезать панель по длине ножницами по металлу, это может привести к тому, что панель деформируется.
- Установите последнюю панель.
Схема сборки реечного потолка предполагает установку вставок. Если в вашем потолке они есть, самое время их смонтировать. Сделать это не сложно и данная операция не нуждается в дополнительных инструкциях.
Светильники – как смонтировать правильно
Сборка реечных потолков и монтаж с установкой светильников должны выполняться одновременно.
Если по вашему плану вам необходимо будет установить точечные светильники.
Поступите следующим образом:
- После установки стрингеров, смонтируйте проводку.
- Перед монтажом панели, в которой предполагается установка точечного светильника, проделайте в ней под него отверстие.
- Отверстия можно проделать дрелью и коронкой соответствующего размера.
Смонтированный потолок с точечным освещением
Если насадки нет, поступите таким образом:
- Начертите с внутренней стороны панели круг нужного вам диаметра.
- Разделите круг на отдельные сегменты.
- В центре проделайте отверстие, в которое можно вставить режущую часть ножниц и сделайте надрезы.
- По линии круга проведите ножом, сгибая и разгибая сегменты, отломайте ненужные части.
- Каждый раз осуществляйте проверку работоспособности устанавливаемого светильника. Возможные неполадки легче устранить сразу, чем после полного завершения монтажа.
Обязательно просмотрите видео, в котором схема сборки реечного потолка рассматривается более детально. На этом мы заканчиваем. Всего хорошего!
Как установить надземное хранилище в гараже
УРОВЕНЬ НАВЫКОВ: ПРОМЕЖУТОЧНЫЙ
Установка надземного хранения в гараже — отличный способ получить место для хранения, не жертвуя при этом нулевой площадью пола.
Крепление конструкции к потолку вашего гаража может быть сложной задачей, поэтому вам нужно убедиться, что вы тщательно продумываете свой проект.
Что вам потребуется Крепежные детали Зажим три 8-фут. 2×4 вместе, краями вверх и концами вровень. Начиная слева, отмерьте и начертите линии на 23-1/4 дюйма, 47-1/4 дюйма и 71-1/4 дюйма. Сделайте X справа от каждой линии Карпентерным карандашом. На двух из этих досок вытяните линии и крестики на лицевую сторону; пометьте эти доски как гроссбух и передние балки. Продлите линии на другую сторону передней балки. Отметьте третью доску как потолочную планку. Используйте 48-дюймовый лист. уровень и плотницкий карандаш, чтобы нарисовать 8-фут. — длинная линия уровня вдоль стены в 30 дюймах от потолка. Если ваш гараж не окрашен, вы можете легко определить расположение стоек по вертикальным рядам гвоздей или шурупов. В противном случае используйте датчик стойки, чтобы отметить, где линия разметки пересекает каждую стойку. С помощью помощника, держащего один конец, выровняйте низ гроссбуха по линии макета с отметками X слева от вас. Водите 2-1/2 дюйма. винт через гроссбух в шпильку, ближайшую к одному концу доски. Проверьте уровень, а затем вверните винт в шпильку, ближайшую к другому концу. Предварительно просверлите и установите по одному стягивающему винту с шайбой в каждую шпильку по длине ригеля с помощью храповика. Если шуруп упадет на крест, вам нужно расточить отверстие для шурупа, чтобы головка шурупа находилась ниже поверхности, где она не мешала балке. Сделайте цековку с 3/4-in. лопатой, затем предварительно просверлите отверстие для винта через расточенное отверстие. Используйте 48-дюймовую скобу. уровне, чтобы сделать отвес на потолке над каждым концом гроссбуха. В этом проекте предполагается, что потолочные балки в вашем гараже проходят перпендикулярно потолочной планке. Если балки идут параллельно планке, у вас есть два варианта: Вы можете отрегулировать ширину блока хранения до ближайшей балки. Или вы можете сделать пять поперечных планок 2×4, чтобы перекрыть две балки. Используйте 3-дюймовый. шурупы для крепления поперечных планок через потолок к балкам. Затем прикрутите потолочную планку к поперечным планкам. С помощью помощника выровняйте потолочную скобу по внутренней стороне линии так, чтобы крестики располагались справа от вас, если вы стоите лицом к стене. С помощью циркулярной или торцовочной пилы отрежьте пять досок для подвески по длине. Расположите каждую вдоль линии разметки, закрывая X и втыкая в потолок, затем прикрепите ее к планке с помощью 2-1/2-дюймового стержня. винт. Проверьте наличие отвеса, а затем добавьте второй винт. Используйте L-образный уголок с 1-1/4 дюйма. винты, чтобы прикрепить заднюю сторону каждой доски для вешалок к нижней части потолочной планки. Используя 1-1/2-дюйм. гвозди для подвески балки, используйте молоток , чтобы установить три подвески балки на ригеле и три на передние балки, расположив их так, чтобы концы балок закрывали X на трех внутренних линиях компоновки. Проведите линию на расстоянии 1-1/2 дюйма от каждого конца ригеля (толщина каждой балки) и передней балки. Установите L-образный уголок на каждую поперечную балку и переднюю балку. С помощью помощника выровняйте оба конца передней балки с нижними внешними краями крайних подвесных балок, а затем зажмите балку на месте. Прикрепите переднюю балку к другой подвесной доске. Убедитесь, что передняя балка выровнена, а затем закрепите ее четырьмя винтами 2-1/2 дюйма. Обрежьте пять балок до 45-1/8 дюйма в длину. Затем вставьте три балки в их подвесы для балок и закрепите их, забивая молотком на 1-1/2 дюйма. вставьте гвозди для подвески балки в угловое отверстие с каждой стороны каждой подвески балки. Приложите внешние балки к L-образным уголкам и закрепите винтами 1-1/4 дюйма. Используйте L-образные уголки и винты 1-1/4 дюйма, чтобы прикрепить каждую сторону каждой подвесной доски к передней балке. Установите фанеру на место, заберитесь на доску и зафиксируйте линии, чтобы найти балки внизу на 24 дюймах, 48 дюймах и 72 дюймах. Закрепите фанеру 1-1/4- в. винты примерно через каждые 12 дюймов в бухгалтерскую книгу, переднюю балку и балки. 0 из 0 Чтобы снизить риск травм и повреждения имущества, прочитайте и соблюдайте инструкции и информацию всех производителей соответствующих продуктов перед выполнением любого из показанных приложений. РЕГИСТРАЦИЯ ПО ЭЛЕКТРОННОЙ ПОЧТЕ Все поля обязательны для заполнения, если не указано иное. Зарегистрируйтесь, чтобы получать полную и короткую информацию. Самая последняя информация о продуктах STANLEY, специальные предложения и многое другое у вас под рукой. Имя Фамилия Адрес электронной почты США Канада © Stanley Black & Decker, Inc., 2023. Все права защищены. Вы знаете такие — Подвешенные грузы, подвесные металлические стеллажи. К сожалению, с ними ОГРОМНЫЕ проблемы . Не только многочисленные отзывы; последний из которых можно увидеть здесь: https://www.cpsc.gov/Recalls/2022/Eagle-Industrial-Group-Recalls-SafeRacks-Monsterrax-Overhead-Garage-Storage-Racks-Due-to-Impact -Injury-Hazard-Recall-Alert (Этот конкретный отзыв был результатом того, что по крайней мере один человек был ранен в шею и лицо.) Отзыв затронул болты, используемые для крепления системы к потолку, но проблема НАМНОГО ГЛУБЕ, чем это. Вообще говоря, нет. Подвесные гаражные стеллажи небезопасны. Подумайте о доме, построенном из цельного бруса: мы называем такие дома «деревянными». Конечно, вы все еще увидите сосновые и еловые стойки на стенах, а потолки когда-то тоже были из массива В наши дни крыши и потолки — это совсем другая история. Редко дома построены с потолочными балками из цельного бруса, особенно когда речь идет о балках, образующих потолок вашего гаража. Как говорится в старой поговорке: «Они не делают их такими, как раньше». В большинстве домов, построенных после 2000 года, строители использовали инженерные двутавровые балки для длинных пролетов, таких как потолки в гаражах. Специализированные двутавровые балки изготавливаются из OSB (ориентированно-стружечная плита), похожей на древесностружечную плиту. Древесные хлопья (называемые «пряди») склеиваются и сжимаются, чтобы получился тонкий лист. Горизонтальные части (называемые «фланцами») когда-то были сделаны из пиломатериалов 2×4. Однако вот уже несколько лет фланцы изготавливаются и из OSB. В двутавровой балке АБСОЛЮТНО НЕТ МАСЛИВНОЙ ДРЕВЕСИНЫ, и она скреплена клеем. На приведенном выше рисунке показан наилучший вариант для спроектированных двутавровых балок. Большинство двутавровых балок, которые мы видим ежедневно, имеют вертикальную структуру толщиной всего 7/16 дюйма или меньше. Строители используют спроектированные двутавровые балки, потому что они делают то, для чего предназначены; преодолевать большие расстояния и поддерживать конструкцию крыши с достаточным запасом прочности для таких переменных, как снег и кровельщики, для выполнения краткосрочного ремонта. Они также обеспечивают возможность прокладки сетевых кабелей и труб по всей конструкции таким образом, чтобы аккуратно скрыть их в пространстве между потолком гаража и полом помещения над гаражом. Специализированные двутавровые балки НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПОДДЕРЖКИ НАГРУЗКИ НИЖЕ . За исключением легких вещей, таких как спринклерные головки, электрические розетки или легкие потолочные вентиляторы, производители этих двутавровых балок не проектируют их для поддержки этих систем с подвешенными грузами. Мы не шутим. Мы обзвонили каждого крупного производителя инженерных двутавровых балок, и все они сказали одно и то же: «Если вы прикрепите подвесной груз к нашим балкам, вы аннулируете гарантию производителя ». Однако мы хотели сделать лучше. Мы хотели получить это в письменной форме из надежного авторитетного источника. Все эти производители входят в торговую группу под названием «Ассоциация инженерной древесины». (Это часть APA — Американской ассоциации производителей фанеры.) В Руководстве APA по проектированию и изготовлению двутавровых балок на стр. Возможно, вы сейчас спросите: «Как я узнаю, что у меня дома двутавровые балки?» На первый взгляд, нет. Если только вы не видели, как строится ваш дом, и не знали, что нужно следить за ними. Для некоторых домовладельцев вызов застройщика является вариантом. В противном случае вам нужно будет использовать змеиную камеру и прорезать дыру в потолочном покрытии, чтобы видеть. (В большинстве случаев это гипсокартон.) I Короче говоря, нелегко узнать, использовались ли двутавровые балки при строительстве вашего дома. Здесь все становится рискованно. Знают ли производители этих потолочных гаражных систем хранения, что это проблема? Да, есть. К сожалению, эти компании не полностью осведомлены об опасностях, которые представляют эти системы. Вот одно «предупреждение», которое мы нашли в инструкциях по установке системы с подвешенной нагрузкой: Хотя здесь нет четких формулировок о проектируемых двутавровых балках, формулировка продумана. «Стандартный пиломатериал» — беспроигрышный вариант. Они имеют в виду «твердый пиломатериал», то есть доску, вырезанную из дерева. Как указывалось ранее, очень немногие дома построены таким образом сегодня и в течение многих лет в прошлом. «… не менее 2 дюймов проникновения каждого используемого стягивающего винта». Это невозможно даже с лучшими двутавровыми балками. Как только лаг проникнет в двутавровую балку, он навсегда ослабит двутавр. Если бы вы продолжили движение и выровнялись с вертикальной частью OSB двутавровой балки, прилагаемые винты с запаздыванием, вероятно, были бы толще, чем сама вертикальная балка. Это еще больше ослабит балку и, как только будет применен вес, с большой вероятностью приведет к разрушению конструкции. Это может произойти быстро или в течение нескольких лет. Отказ этих систем, подвергающий людей риску, является сутью проблемы. Большинство домовладельцев даже не подозревают об этих проблемах. Если домовладелец купит одну из этих систем и будет следовать инструкциям, определитель стоек покажет, что за гипсокартоном их потолка находится что-то «твердое». Недолго думая, домовладелец может вбить стяжной болт в то, что, по его мнению, является деревом, аннулировав гарантию и серьезно повредив потолок и дом. Да, мы видели сложные механизмы, которые некоторые мастера YouTube использовали, чтобы сделать это немного проще. Однако факт остается фактом: работа над головой в течение длительного периода времени утомительна. Не столько физический дискомфорт вызывает долговременные проблемы. Причиной усталости является отсутствие точности. Мы видели это много раз. Вот видео, которое мы сняли во время одной из наших заводских установок. Домовладелец попросил нас убрать их верхнюю полку, потому что они чувствовали себя «небезопасно». Большинство потолочных систем крепятся к потолку в четырех или шести точках. Это само по себе является проблемой, так как вы гарантированно будете иметь две из этих точек поддержки нагрузки, ставящих под угрозу одну балку. Более того, часто бывает так, что только три из четырех опорных точек правильно установлены в потолке, а четвертая крепится только к гипсокартону. Хотя производитель не может нести прямую ответственность за неправильную установку, сложность установки является причиной повторяющихся проблем. Каждый раз, когда вы идете к своей машине, вы проходите под системой хранения в гараже. Вы полагаетесь на прочный и надежный стеллаж, который надежно удерживает ваши вещи ВВЕРХ и ВНЕ ПУТИ. Итак, выбор сразу ясен: вы хотите, чтобы вес ваших вещей подвешивался над вами и головами вашей семьи из спроектированной двутавровой балки? Вы хотите положиться на балку из ДСП, гарантия на которую уже нарушена? Лучший способ справиться с этим весом — безопасно отправить его через настоящий деревянный стержень к основанию вашего дома! Вот почему Гильдия Строителей Треугольника заказала Rhino Shelf. Они знали об опасностях потолочных систем — они строят эти дома каждый день. Это вопрос безопасности, и его нельзя оставлять на усмотрение балочной системы OSB. Rhino Shelf Полки для гаража начались с проектирования. Если он спроектирован так, чтобы быть безопасным с самого начала, со всеми необходимыми предусмотрительностью, расчетами, испытаниями и качественными материалами, то он станет победителем среди домовладельцев по всей стране. Чтобы поддерживать высокое качество, мы также сохранили дизайн и производство нашего продукта в США. Может быть, это стоит нам немного больше, но мы постоянно следим за своей работой и сосредоточены на доставке качественного продукта.
Шаг 1.
Разметка балок и досок ангара Шаг 2. Разметка бухгалтерской книги
Шаг 3: Найдите стойки вдоль линии
Шаг 4: Разместите гроссбух
Шаг 5. Закрепите ригель
Шаг 6. Разметка потолочной скобы
С помощью рамочного угольника начертите линии на потолке с каждой стороны. Затем используйте меловую веревку, чтобы продлить эти линии на 48-1/8 дюйма с каждого конца. (Эти дополнительные 1/8 дюйма облегчат установку фанерного пола на место.) Проведите линию, параллельную стене, между концами двух линий. Используйте искатель шпилек , чтобы отметить, где линия пересекает балки на потолке. Шаг 7. Установите потолочную скобу
Удерживайте планку на месте с помощью винта в балке на каждом конце. Предварительно просверлите, а затем установите по одному шурупу в каждую балку. Шаг 8: Скосите внешние углы
Шаг 9: Установите L-образные уголки в местах, где скоба встречается с подвесками
Шаг 10: Установите кронштейны балки
Используйте козлы для устойчивости. Важно установить вешалки перед установкой передней балки, потому что доски для вешалок еще недостаточно устойчивы, чтобы по ним можно было ударять молотком. Используйте обрезки 2х4, как показано на рисунке, чтобы убедиться, что вешалки расположены правильно. Шаг 11: Установка внешних L-образных уголков
Шаг 12. Разместите переднюю балку
Шаг 13. Прикрепите переднюю балку
Зажмите, а затем закрутите каждое соединение. Шаг 14. Установка балок
Шаг 15. Установите остальные L-образные уголки
Шаг 16. Установка пола
Рекомендуемые инструменты для этого проекта
раскрытие статьи
Некоторые показанные приложения, связанные со строительством, могут быть запрещены в вашем регионе. Прежде чем приступить к работе, проконсультируйтесь с местными властями, имеющими юрисдикцию (AHJ), для получения информации о разрешениях, применимых кодексах и других правилах. STANLEY отказывается от какой-либо ответственности за любой материальный ущерб или травмы людей в результате неправильного использования предоставленной информации. Безопасны ли потолочные стеллажи для гаража?
Безопасны ли гаражные потолочные стеллажи для хранения?
Вы видели их в рекламе, набитые до отказа и подвешенные над автомобилем или дверным проемом. Вообще говоря, они сделаны в Азии из стали, имеют несколько разных названий и продаются разными компаниями. Они кажутся отличным решением для хранения в гараже для людей, которые хотят убрать вещи с пола. Проблема многогранна.
Во-первых, давайте поговорим о том, как строятся дома. Этот лист образует вертикальную часть балки.
Итак, какое отношение все это имеет к гаражу с подвесным потолком?
8 указано:
Я лично не знал о существовании инженерных двутавровых балок, пока мне на них не обратил внимание подрядчик.
