Монтаж, сборка и установка строительных лесов

Ремонтно-строительные работы, проводимые внутри и снаружи зданий на высоте, осуществляют с помощью строительных лесов различных типов. При соблюдении всех правил выбора, установки и эксплуатации такого оборудования гарантируется полная безопасность.

Общие правила монтажа

Для надежной установки строительных лесов необходимо:

  • Знать и применять нормативную документацию, регламентирующую правила безопасности.
  • Перед тем как собрать строительные леса, — изучить устройство конкретной конструкции, правила ее сборки и монтажа, составить план проведения работ, определить все элементы, которые понадобятся для установки конструкции.
  • Ознакомить всех рабочих, которые будут осуществлять монтажные работы, с конструктивными особенностями оборудования, правилами техники безопасности, порядком установки и крепления строительных лесов к стене.
  • Подготовить площадку, удалить мусор, выровнять, утрамбовать. Грунт должен гарантированно выдержать нагрузку от лесов, людей, материалов и инструмента.
  • Подготовить подъемные механизмы, инструменты для монтажа, уровни и отвесы.
  • Проверить комплектацию в соответствии с заявкой и ведомостью завода-производителя.
  • Перед тем как сделать строительные леса, осмотреть все элементы конструкций. Нельзя использовать детали, имеющие ржавчину в местах сварных соединений.
  • Монтажные работы должны производиться только в присутствии лиц с опытом проведения подобных работ.

Запрещено использовать фанерные и алюминиевые настилы с трещинами, расслоениями, заломами, и загибами.

Сборка и установка рамных строительных лесов

Это оборудование устанавливается достаточно быстро и просто.

  • На подготовленную площадку укладывают деревянные подкладки толщиной примерно 40 мм с шагом, зависящим от шага рам (обычно — 3,0 м). На подкладки устанавливают башмаки (пятки).
  • В башмаки устанавливают две расположенные рядом рамы первого уровня.
  • Рамы соединяют диагональными и горизонтальными связующими элементами. Рамы должны стоять строго вертикально. Для скрепления составляющих строительных лесов между собой используются поворотные флажковые замки, которые являются частью рамы (возможны другие системы крепления).
  • Полностью монтируют первый ярус рам. Полученную конструкцию надежно крепят анкерами к стене.
  • Укладывают настилы. Расстояние между досками должно быть не более 5 мм. Стыковать доски (щиты) по длине можно только на опорах.
  • Рамы второго уровня устанавливают по принципу «труба в трубу». Между собой их скрепляют диагональными и горизонтальными элементами. Диагонали могут располагаться в каждой ячейке. При невысоких нагрузках допускается их использование в шахматном порядке.
  • Ярус закрепляют кронштейнами к стене.

Все остальные ярусы монтируют аналогичным образом.

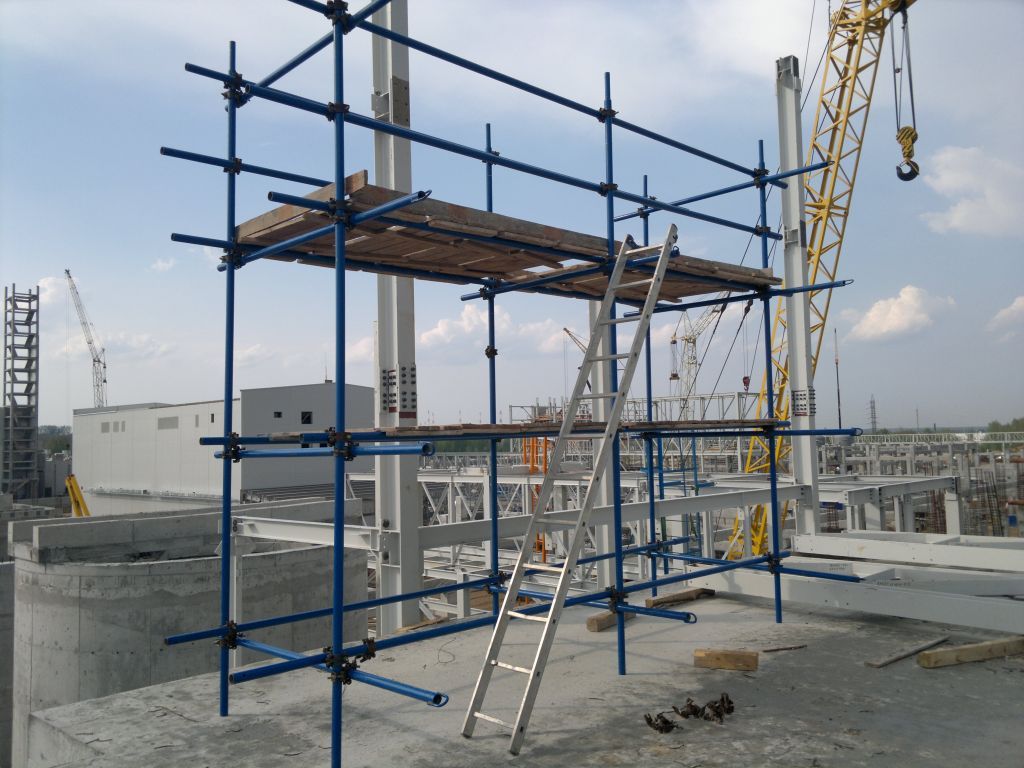

Монтаж клиновых строительных лесов

Оперативная сборка оборудования обеспечивается наличием самотормозящих элементов — клиньев.

Этапы монтажа

  • После подготовки площадки укладывают деревянные подкладки толщиной не менее 40 мм, устанавливают башмаки или винтовые опоры (используются при необходимости выравнивания поверхности).
  • В башмаки или домкраты монтируют стартовые элементы, которые соединяют диагональными и поперечными фрагментами.
  • В стартовые элементы устанавливают вертикальные стойки.
  • На высоте 260 см размещают продольные и поперечные связи, для закрепления которых используются клиновые замки и фланцы.
  • Стойки крепят к стене анкерами.
  • На продольные горизонтальные элементы укладывают настил, устанавливают борта.
  • Навесная лестница монтируется с использованием крюков.

Все последующие ярусы монтируются аналогично. На рабочем уровне устанавливают ограждения, которые должны сохранять рабочие параметры при статическом перпендикулярном усилии величиной 70 кгс, приложенном в середине.

Рекомендации по монтажу строительных лесов

Многие виды строительных работ, тем более связанные с внешней отделкой фасадов объектов, предусматривают эксплуатацию строительных лесов. Наличие конструкций данного типа позволяет мастерам подниматься на значительные высоты и, находясь в удобном положении, осуществлять все требующиеся работы. Для того чтобы обеспечить безопасные условия специалистам, нужно точно знать, как собрать строительные леса, то есть при монтаже следовать определенным правилам.

Особенности установки во многом зависят от материала изготовления конструкции. По этому признаку строительные леса классифицируют на деревянные и металлические. Первые чаще всего изготавливаются самостоятельно, они востребованы при сооружении объектов малой этажности. Вторые, то есть выполненные из стальных труб, являются профессиональным оборудованием. Их отличает устойчивость и надежность.

Помимо этого, особенности монтажа деревянных и металлических лесов определяются, в зависимости от типа крепления. Леса могут быть:

  • Рамными. Такие применяются при окраске и оштукатуривании стен. Конструкции состоят из жестких рам, они закрепляются на стойках (горизонтальных), а также с помощью диагональных связей.
  • Штыревыми. В таких модификациях отдельные элементы объединяются с использованием специальных штыревых разъемов.
  • Клиновыми и хомутовыми, монтаж таких строительных лесов осуществляется при решении профессиональных задач. Они выполнены в виде каркасов, которые скреплены с использованием различных деталей. Отличительная особенность конструкций – высокая устойчивость, надежность.

При использовании и сборке вспомогательных конструкций руководствуются нормами следующих стандартов: ГОСТы 27321-87, а также 24258-88, СНиП по технике безопасности, типовые инструкции по охране труда. Вне зависимости от выбранного вида лесов, рекомендуем:

  • Определить особенности конструкции, детально изучить правила сборки, указанные производителем.
  • Подготовить место, на котором планируется установка оборудования. Например, нужно очистить площадку от мусора и других ненужных предметов, качественно ее выровнять. Почву следует тщательно утрамбовать, при возможности – оснастить ее водоотводами.
  • Привезти на объект подъемные механизмы, которые помогут оперативно поднимать и опускать отдельные элементы лесов.
  • Стяжки ограждений, крепежные детали, настилы всегда монтировать в процессе сборки.
  • Обязательно фиксировать леса на стене здания на всю их высоту, в этом случае обеспечивается безопасность проведения работ.
  • Демонтаж лесов производить в обратном порядке, по сравнению с установкой, при этом предварительно нужно убрать с конструкции все строительные материалы, мусор, инструменты.

Подробнее рассмотрим особенности монтажа популярных типов конструкций. Базовая схема установки строительных лесов штыревого типа:

  • Подготовка площадки.
  • Установка опор. Их необходимо размещать максимально близко к стене здания.
  • Фиксация на опорах первых четырех стоек. Следует помнить о том, что стойки должны иметь аналогичные габариты и тип, необходимо, чтобы они имели заземление.
  • Установка второй пары стоек на уже созданную конструкцию. Обвязка осуществляется с использованием ригелей. Нужно обогнуть сооружение по периметру, скрепить первую и последнюю пары стоек.
  • Наращивание лесов до требующейся высоты. Следует скреплять новые установленные стойки с теми, которые присутствуют на нижнем ярусе. Для этого используются ригели.
  • Установка лестниц, а также ограждений и настилов, когда леса достигли нужных размеров.

Теперь подробнее расскажем о том, как собрать рамные строительные леса:

  • Изучите с тех. паспорт конструкции, подготовьте место, проведите инструктаж мастеров.
  • Установите на площадку специальные подкладки, выполненные из дерева. Их толщина должна быть около четырех сантиметров. Также нужно разместить опорные пятки, их называют башмаками.
  • Разместите в башмаках две смежные рамы 1-го уровня. Объедините их горизонтальными и диагональными связями. Рекомендуем на данном этапе воспользоваться строительным уровнем. Этот этап повторяйте, пока конструкция не достигнет нужной высоты.
  • Установите ригели на 1-м ярусе, уложите и зафиксируйте настилы. Обратите внимание: максимальная ширина просветов, которые присутствуют между досками, не должна превышать 5 миллиметров. Щиты настила могут располагаться по длине внахлест, но при этом зоны стыков обязательно должны быть на опорах. Борта настилов – не менее 15 сантиметров.
  • Монтируйте рамы 2-го уровня, когда 1-й ярус полностью готов. Объединение происходит по аналогичной схеме, то есть с помощью диагональных и вертикальных связей. Для придания лесам большей устойчивости диагональные связи можно дополнительно скреплять в каждой ячейке.
  • Зафиксируйте 2-й ярус на стене с применением анкерных кронштейнов.
  • Повторяйте описанные этапы до тех пор, пока конструкция не достигнет нужной высоты.

Особенности установки клино-хомутовых конструкций:

  • Подготовка рабочей площадки.
  • Установка подкладок и домкратов, при этом ось винтов должна быть расположена строго вертикально.
  • Размещение на домкратах первых лестничных секций, они соединяются с использованием ферм. Затем необходимо закрепить на конструкции опорные стойки.
  • Компенсация имеющихся перепадов рельефа с применением винтовых домкратов.
  • Установка несущих ферм на высоте, на которой планируется укладка настила. После нужно зафиксировать настил на ступенях лестничных секций.
  • Монтаж держателя настила, установка страховых ферм.

Обратите внимание: если на любых деталях или элементах конструкции при проведении работ вы обнаружили дефекты или повреждения, то их в обязательном порядке нужно заменить на новые.

Установка и лицензирование — Scaffolding Forms & Templates for Confluence Server and Data Center

  • Scaffolding Forms & Templates for Confluence Server and Data Center

Эта страница поможет вам установить формы и шаблоны Scaffolding для Confluence Server и Data Center.

Существует два метода установки:

  1. Установка с использованием лицензии Atlassian (лицензия, купленная через Atlassian Marketplace).
  2. Установка с использованием лицензии ServiceRocket (лицензия, купленная непосредственно у ServiceRocket).

  1. Войдите в свой экземпляр Confluence как администратор.

  2. Перейдите к    > Управление приложениями .
    Загрузится экран управления надстройками.

  3. Нажмите  Найти новые приложения .

  4. Найдите формы и шаблоны строительных лесов для Confluence Server и Data Center с помощью поиска.
    В результатах поиска появится соответствующая версия надстройки.

  5. Нажмите Попробуйте бесплатно , чтобы начать новую пробную версию, или Купить сейчас , чтобы приобрести лицензию на Scaffolding Forms & Templates для Confluence Server и Data Center.
    Вам предлагается войти в MyAtlassian . Начинается загрузка форм и шаблонов Scaffolding для Confluence Server и Data Center.

  6. Введите свои данные и нажмите  Создать лицензию  при перенаправлении на  MyAtlassian .

  7. Нажмите Применить лицензию .
    Если вы используете более старую версию UPM, вы можете скопировать и вставить лицензию в свой экземпляр Confluence.

ШАГ 1: Установите приложение

  1. Перейдите   > Управление приложениями.

  2. Нажмите Найти новые дополнения.

  3. Найдите «Формы и шаблоны строительных лесов для Confluence Server и Data Center».

  4. Нажмите Установить .
  5. Убедитесь, что надстройка успешно установлена.

ШАГ 2: Установите лицензию ServiceRocket

  1. Приобретите лицензию ServiceRocket в ServiceRocket Marketplace.

    и вам будет предоставлена ​​ссылка для скачивания лицензионного ключа.

  2. Перейдите к   > Общая конфигурация .

  3. На боковой панели в разделе   «Формы и шаблоны шаблонов для конфигурации Confluence Server и центра обработки данных» нажмите 9.0023 Лицензия .

  4. Загрузите файл ServiceRocket License .key , нажав Choose File .

  5. Нажмите  Установить .

  6. Если ваша лицензия действительна, она будет отображаться в разделе  Текущая лицензия .

Переход с лицензии ServiceRocket на лицензию Atlassian

  1. Перейдите к   > Общая конфигурация

  2. На боковой панели в разделе   «Создание форм и шаблонов для Confluence Server и Data Center», нажмите Лицензия .
  3. Нажмите  Удалить . Лицензия ServiceRocket теперь должна быть удалена.
  4. Теперь на боковой панели в разделе Atlassian Marketplace нажмите Управление надстройками .
    (Это применимо только в том случае, если Confluence может подключиться к Atlassian Marketplace. Если ваш экземпляр Confluence не может подключиться к Atlassian Marketplace, см. раздел часто задаваемых вопросов ниже, чтобы узнать, как действовать дальше.)


  5. Перейдите в раздел Scaffolding Forms & Templates for Confluence Server and Data Center и нажмите либо Бесплатная пробная версия , либо Купить сейчас .

Переход с лицензии Atlassian на лицензию ServiceRocket

  1. Перейдите   > Управление приложениями.

  2. Перейдите в раздел Scaffolding Forms & Templates for Confluence Server and Data Center и щелкните значок карандаша   рядом с Лицензионный ключ .
  3. Удалите лицензию и нажмите Обновить .
  4. На боковой панели в разделе « Scaffolding Forms & Templates for Confluence Server and Data Center Configuration» нажмите  License .
  5. Загрузите файл лицензии ServiceRocket .key , нажав Выберите файл .
  6. Нажмите  Установить .

Почему установка моего приложения занимает много времени?

Это может произойти, если у вас большой экземпляр, а также при обновлении предыдущей версии. Мы советуем вам подождать, особенно если ваш экземпляр содержит большие объемы данных.

Что означает двойное лицензирование ?

Это приложение поддерживает двойное лицензирование. Это означает, что вы можете использовать это приложение, купив либо лицензию ServiceRocket, либо лицензию Atlassian Marketplace.

Если у вас есть действующая лицензия ServiceRocket и вы хотите перейти на лицензию Atlassian Marketplace, вам необходимо сначала удалить лицензию ServiceRocket.

Аналогичным образом, если у вас есть лицензия Atlassian Marketplace и вы хотите перейти на лицензию ServiceRocket, вам также потребуется удалить лицензию Atlassian Marketplace.

Почему я не вижу пункт меню для установки лицензии ServiceRocket?

Дополнительные сведения по этой теме см. в нашей статье базы знаний.

У меня есть вопросы по приобретению лицензий.

Если у вас есть вопросы о наших дополнительных лицензиях, обратитесь в нашу службу поддержки по любому из каналов, указанных на странице Получение справки .

Что делать, если экземпляр Confluence не может получить доступ к Atlassian Marketplace?

MyAtlassian – это сайт для управления лицензиями и заказами, связанными с Atlassian. Если у вас есть действующая лицензия на указанную надстройку, лицензионный ключ будет храниться на MyAtlassian.

Скопируйте лицензионный ключ и вручную вставьте его в Universal Plugin Manager:

  1. Перейдите к   > Управление приложениями .
  2. Затем разверните сведения о дополнении и вставьте лицензионный ключ в текстовое поле.

11 Советы по безопасности на строительных лесах | Решения для строительных лесов

Опубликовано 31 мая 2022 г. в Строительные леса


Безопасность является главной заботой при работе на высоте. Например, ежегодно в строительной отрасли происходит около 4500 травм, связанных с использованием строительных лесов, что приводит к примерно 9 долларам США.0 миллионов потерянных рабочих дней и других связанных с этим расходов, таких как потенциальные штрафы и увеличение страховых взносов.

Эти несчастные случаи часто можно предотвратить, поэтому небольшая подготовка становится невероятно ценной.

У работодателей есть много способов защитить своих сотрудников от несчастных случаев, связанных с использованием строительных лесов, в том числе обеспечить их надлежащее обучение.

Следующие советы по безопасности при работе со строительными лесами помогут работодателям и работникам предотвратить опасности и несчастные случаи на стройплощадке.

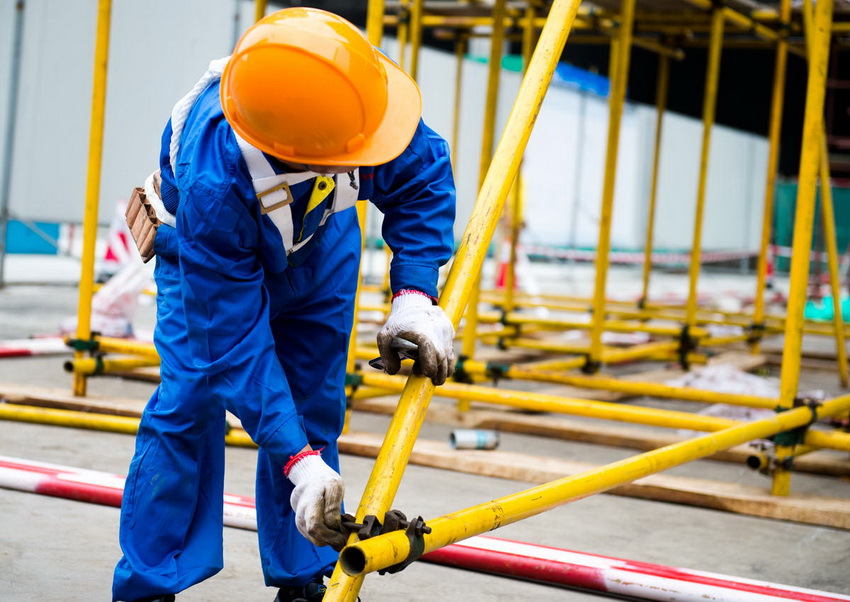

1. Используйте надлежащее защитное оборудование

Прежде всего, средства индивидуальной защиты (СИЗ) необходимы при работе в любых промышленных или строительных условиях, особенно на высоте.

Многие травмы, связанные с лесами, связаны с падением предметов, поэтому ношение каски может иметь большое значение для предотвращения серьезных травм. Нескользящая обувь и средства защиты от падения также необходимы при работе на платформах.

2. Пределы допустимой нагрузки

Материалы и конструкции строительных лесов изготавливаются с расчетом на особую несущую способность. Выбор компонентов, которые не соответствуют типам нагрузок, которые вы собираетесь использовать в своей работе, представляет серьезную опасность для сотрудников. Платформы могут треснуть, сломаться или иным образом полностью разрушиться, что может привести к серьезным травмам всех, кто работает поблизости.

3. Знать соответствующие правила и стандарты

Каждая отрасль имеет свои правила и стандарты, которым необходимо следовать, и они могут различаться от штата к штату (или даже от города к городу). Многие из этих правил включают строительные леса, поэтому важно знать, что диктуют законы в вашем регионе, прежде чем устанавливать платформы.

Вы можете предотвратить несчастный случай и, по крайней мере, избежать ответственности за несоблюдение предписанных стандартов. Кроме того, вы должны обучить своих рабочих распознавать и минимизировать риски и опасности, связанные с типом строительных лесов, которые вы используете.

4. Проверка материалов для строительных лесов

Перед установкой рабочих площадок перед началом строительства необходимо проверить все материалы. Убедитесь, что ни одна из используемых вами деталей не имеет дефектов или повреждений, которые могут нарушить структурную целостность ваших строительных лесов.

Кроме того, все детали должны быть получены от одного производителя и предназначены для совместного использования. Несоответствие деталей может представлять значительную опасность для строительных лесов и привести к разрушению конструкции.

5. Соберите правильно

При сборке строительных лесов следуйте инструкциям производителя. Проверьте типы распорок и креплений и убедитесь, что вы строите леса в соответствии с точными спецификациями производителя — не ищите ярлыков и не создавайте свой собственный дизайн.

При строительстве строительных лесов вы также должны обеспечить полную безопасность территории. Ровная поверхность земли работает лучше всего (если это возможно), и вы должны стараться избегать пересечения с линиями электропередач по пути наверх.

Всякий раз, когда вы строите, перемещаете или демонтируете строительные леса, правила OSHA требуют присутствия и надзора компетентного лица. Компетентным лицом является лицо, прошедшее одобренное OSHA обучение и соответствующее звание.

Обязательно проверьте следующее:

  • Распорки для ног должны быть правильно установлены на раме строительных лесов.
  • Штанги, доски и леса ровные и ровные.
  • Планки, кронштейны, борта и трубы должны быть установлены жестко, клинья должны быть очень тугими.
  • Пороги и опорные плиты должны быть соответствующего размера и жестко закреплены на раме лесов.
  • Расстояние между электрическими опасностями и лесами должно быть не менее 10 футов в соответствии с правилами OSHA. Если расстояние менее 10 футов, вам необходимо отключить линию.

6. Осмотр площадки и оборудования — еще раз

После возведения строительных лесов потребность в проверках не исчезает. Участок следует регулярно проверять на наличие опасностей, дефектов, мусора или других факторов, которые могут вызвать проблему.

Лучшее время для проведения этих проверок — начало рабочего дня, чтобы убедиться, что рабочая зона свободна для текущей смены. Подумайте о том, чтобы распечатать и использовать контрольный список процедур безопасности на строительных лесах.

7. Держите транспортные средства и тяжелое оборудование на безопасном расстоянии

Транспортные средства и тяжелое оборудование всегда должны находиться вдали от основания строительных лесов. Установка барьеров может предотвратить опрокидывание всей конструкции. Возможно, потребуется иметь поблизости тяжелое оборудование. В таких ситуациях убедитесь, что у оборудования есть зазор.

8. Соблюдайте порядок

Инструменты и оборудование следует содержать в порядке и убирать после использования. В конце каждого дня проверяйте, чтобы на платформе не осталось инструментов или материалов — беспорядок может привести к спотыканию и травмам при падении или представлять опасность для тех, кто работает на нижних уровнях.

9. Позаботьтесь о погоде

При работе на высоте необходимо обеспечить безопасные условия труда. Работа в суровых погодных условиях или других опасностях окружающей среды может увеличить риск серьезной травмы. Например, сильный ветер может нанести травму тем, кто работает на строительных лесах. Если шторм обрушил линию электропередач, это также может создать опасность для строительных лесов.

Узнайте, как компания Scaffolding Solutions решила проблему сильного ветра при установке строительных лесов в авиационном ангаре.

10. Иметь полную лицензию

Полная лицензия и работа с лицензированными подрядчиками помогают предотвратить травмы, поскольку все, кто работает на объекте, знают о потенциальных опасностях и о том, как их избежать. Процесс получения лицензии часто включает в себя образование и обучение, что помогает вашей команде работать безопасно.

11. Поднимайтесь ответственно

Те, кто взбирается на ваши леса, должны при этом соблюдать надлежащие меры безопасности. Один из советов — убедиться, что у сотрудников всегда есть по крайней мере три точки контакта со структурой, то есть либо одна рука и две ноги, либо две руки и одна нога.

Кроме того, некоторые части лесов, такие как поперечные распорки, не следует использовать для лазания — они обычно не рассчитаны на то, чтобы выдерживать собственный вес.

Дополнительный совет: бирки безопасности для строительных лесов

Метки строительных лесов помогают определить, безопасно ли использовать строительные леса. Компетентное лицо (согласно определению OSHA) должно осмотреть и пометить конструкцию строительных лесов. Существует три разных типа бирок для строительных лесов:

Зеленые бирки для строительных лесов — Если вы видите зеленую бирку на лесах, это означает, что они были проверены и безопасны для использования. После того, как первоначальный осмотр завершен, его следует прикрепить ко всем точкам доступа.

Желтые бирки для лесов — Желтые бирки указывают на особые требования к безопасному использованию, т. е. леса были каким-то образом модифицированы для соответствия существующим рабочим требованиям и могут представлять угрозу безопасности для всех пользователей.

Красные бирки для строительных лесов — Если вы видите красную бирку, это означает, что существует опасность, и строительные леса небезопасны для использования.
