Монтаж трубы пнд для водопровода: Водопровод из ПНД трубы: трубы, фитинги, монтаж

Прокладка и эксплуатация ПНД труб зимой

Выбирая впервые трубы из полиэтилена, у многих возникает вопрос – при каких температурах они могут эксплуатироваться. Специалисты компании «ЭкоКомпозит» рассказали об особенностях проведения работ по прокладке и использовании изделий в зимний период.

Особенности труб ПНД

Трубы ПНД – обыкновенные изделия, изготовленные из полиэтилена низкого давления. По сравнению с чугунными они намного дольше служат, эксплуатационный срок переходит 50-летний рубеж. Трубам свойственна высокая степень надежности, они не токсичны, что подтверждается соответствующими сертификатами.

Ниже нуля трубы ПНД не теряют прочности. Внушительный опыт эксплуатации изделий в российские морозы показывает, что они вполне пригодны для зимы. Изделия хорошо переносят минусовые температуры, не образуют трещин во время заморозков. Они расширяются, а при оттаивании возвращаются в первоначальную форму.

В каких-то аспектах использование труб ПНД в холодное время года предпочтительнее стальных. Однако гибкость полиэтилена все же ухудшается, так что монтаж и эксплуатация водопровода в таких условиях имеет свои особенности.

Укладка и монтаж ПНД труб зимой

Полиэтилен становится жестче при минусовой температуре, поэтому монтаж водопровода зимой сложнее. Порой невозможно раскатать бухту, и лучше использовать трубы в отрезках.

Можно использовать бухту, если перед этим отогреть ее в теплом помещении. Если работа идет в течение всего дня, следует периодически повторять процедуру.

При зимнем монтаже ПНД труб обязательным инструментом является газовая горелка. Ей размягчают торцы изделий для возвращения им круглой формы (они слегка деформируются при внешней нагрузке, и, замерзнув, перестают подходить к фитингам). Горелкой разогревается и возвращается гибкость участку трубы, если его нужно согнуть, или наоборот, выпрямить.

При сварке длинных трасс труб ПНД стоит применять специальную сварочную палатку. В ней плюсовая температура, но не обязательно высокая – достаточно +5 ° С. До — 10° С сварку можно производить без палатки, но следует учитывать, что время на прогрев окажется больше. Чтобы нагреву стыка трубы не мешал холодный воздух, концы изделий необходимо заглушить.

Нужно также следить, чтобы внутри труб не было снега (часто он попадает туда при разгрузке). Вода, растаяв, может испортить стыки и сварочный аппарат. Монтаж труб из полиэтилена зимой по трудоемкости вдвое выше, чем летом.

Эксплуатация ПНД труб зимой

Существует мнение, что благодаря пластичности полиэтилена трубы из него при размораживании, в отличие от металлических, не лопаются. Оно справедливо, но только условно. Даже теряя обычную гибкость при низкой температуре, ПНД в этом смысле превосходит железо. В ряде случаев трубы из этого материала с водой благополучно переживают холодное время года.

Однако хватает примеров, когда зимой трубы ПНД лопались. Со временем они теряют гибкость, особенно если летом подвергались воздействию прямых солнечных лучей. Также может повлиять характер замерзания. Если труба замерзнет с двух концов, лед, который имеет большой объем, вытесняет воду в середину. Там растет давление, когда вода замерзает окончательно – разрывает трубу.

Для труб ПНД следует применять те же меры, что и для изделий других типов. Водопроводы в неотапливаемых помещениях и на открытом воздухе делать под небольшим уклоном, врезать краны в нижних точках для слива воды.

Если предполагается эксплуатировать водопровод зимой, трубу следует утеплить. Если объект работает сезонно или предполагается перерыв, то лучше слить воду до морозов.

Когда трубопровод проложен по земле, повторяя изгибы местности, нужно продуть его компрессором. Если труба небольшая, необходимо последовательно поднимать ее участки, выгоняя воду постепенно. Небольшой остаточный объем жидкости трубам не угрожает.

Основной недостаток труб ПНД – если вода внутри замерзнет, отогреть водопровод будет сложно, поскольку мощные газовые горелки и паяльные лампы, которые используются для металлических труб, попросту расплавят полиэтиленовое изделие.

При грамотном монтаже и правильной эксплуатации водопроводы из ПНД труб успешно функционируют даже в суровые российские морозы.

Приобрести трубы ПНД в любых объемах можно в компании «ЭкоКомпозит». Заказы в кратчайшие сроки поставляются со складов в Москве и Московской области.

Поделиться:

Монтаж труб ПНД

Содержание статьи

1. Способы соединения пнд труб
2. Стыковка ПНД труб на сварку
3. Компрессионное соединение труб ПНД
4. Фланцевое соединение пнд труб

Соединение пнд труб должно быть герметичным, прочным и эластичным. Ведь ПНД арматура используется и в газопроводах, и в водопроводах, и в системах отвода стоков. Причем все трубопроводы из полиэтилена низкого давления можно проложить и над землей, и под землей.

А качественное соединение ПНД труб является залогом и прочности, и пропускной способности газовых, водопроводных и канализационных трубопроводов. Поэтому в данной статье мы рассмотрим лишь самые результативные технологии, гарантирующие высокое качество стыковки.

Соединение пнд труб встык

↑

СПОСОБЫ СОЕДИНЕНИЯ ПНД ТРУБ

Полимерные трубопроводы можно стыковать двумя способами:

• На сварку, используя прямоточные муфты или монтажные утолщения (раструбы).
• На обжимные фитинги – особые соединительные элементы или полимеров или металла.

Электромуфтовая сварка ПНД труб

Причем первый  способ — монтаж на сварку – дает возможность сформировать лишь неразъемное соединение.  А соединение пнд труб фитингами позволяет создать разъемный узел, облегчающий демонтаж и монтаж арматуры при ремонте.

При этом с помощью фитингов или полимерных муфт с металлическими втулками можно стыковать не только полимерные трубы, но и ПНД арматуру со стальными, медными или алюминиевыми аналогами.

И далее по тексту мы рассмотрим типовые способы стыковки на сварку и на муфту.

↑

СТЫКОВКА ПНД ТРУБ НА СВАРКУ

Существует три способа сборки ПНД трубопроводов на сварку:

• Монтаж встык, когда разогретые торцы труб соединяют с помощью термической сварки давлением.
• Монтаж в раструб, когда разогретое плечо (гладкий торец) вставляют в прогретое монтажное утолщение (раструб).
• Монтаж на электромуфту, когда трубы закладывают в прямоточную муфту (или отвод, или тройник), внутри которой установлена легкоплавкая спираль, разогревающая место стыковки после подключения к сварочному трансформатору.



Вышеописанные варианты основаны на термопластичной природе полиэтилена низкого давления. Ведь полимерные волокна, из которых состоит структура ПНД, распадаются на отдельные молекулы при температуре выше 175 градусов Цельсия. И «собираются» в полимерные цепочки при понижении температуры.

Поэтому, разогревая тело трубы или фитинга до указанной температуры и соединяя разогретые элементы перед остыванием, можно добиться возникновения межмолекулярных связей между материалом двух деталей.

При этом таким образом можно обустроить не только стык полиэтиленовой арматуры, но и соединение труб пвх и пнд типов. Правда ПВХ торец придется монтировать на клей.

Словом, все три способа стыковки основываются на общем физическом процессе.

Но реализуются эти технологии совершенно по-разному:

Соединение в сварной раструб

• Так, для монтажа встык нужно сделать следующее: подрезать торцы под прямым углом, вставить трубы в направляющие, подвести и прижать торцы к нагревательному элементу. Ну а после разогрева нагревательный элемент убирается, а торцы спрессовываются с помощью направляющих, в конструкцию которых входят винтовые домкраты.
• Соединение в сварной раструб
   реализуется так: трубу надевают на ниппель (раструбом) и муфту (гладким торцом) сварочного паяльника, который разогревает место стыка. После этого элементы сопряжения демонтируются с нагревательных калибров и спрессовываются руками.
• Электросварная муфта для соединения пнд труб предполагает следующий порядок стыковки: трубы обрезаются, их поверхности обезжириваются, после чего торцы монтируют в электромуфту, к клеммам которой присоединяют провода от сварочного трансформатора. Включив трансформатор, можно активировать легкоплавкую спираль, которая размягчит поверхность трубы и муфты. Ну а после отключения трансформатора труба и муфта остынут, образуя надежное соединение.

↑

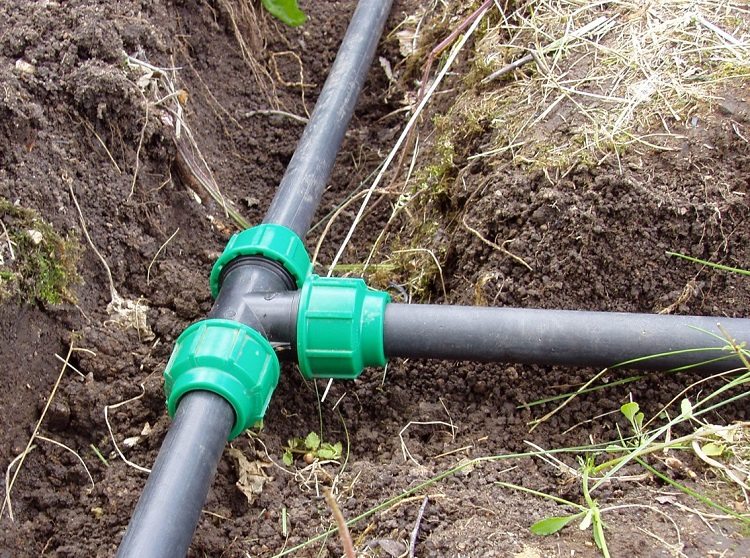

КОМПРЕССИОННОЕ СОЕДИНЕНИЕ ТРУБ ПНД

Помимо электромонтажных муфт в процессе сборки ПНД трубопроводов можно использовать еще и компрессионные (обжимные) фитинги. Суть процесса монтажа заключается в механической фиксации тела трубы на ниппеле фитинга (муфты). Причем такую фиксацию можно обустроить за счет уплотнительного кольца или эластичности самого тела трубы.

Компрессионное соединение труб ПНД

И в первом случае монтаж осуществляется следующим образом:

• Трубу обрезают, муфту разбирают, отсоединяя контргайку и демонтируя уплотнительное кольцо.
• Трубу калибруют и надевают на нее контргайку и кольцо.
• Трубу монтируют (надвигают) на шпиндель муфты, кольцо передвигают поверх ниппеля, контргайку закручивают.

В итоге, контргайка давит на кольцо, а оно, в свою очередь, прижимает трубу к ниппелю муфты.  Причем, один торец такой муфты может быть компрессионным, а другой – резьбовым. Фитинги такой конструкции используют в процессе монтажа в арматуру запорной или контрольно-регулирующей арматуры с резьбовыми штуцерами или стороннего оборудования.  Например, с помощью такой муфты можно обустроить соединение трубы пнд с насосом (компрессором), расширительным бачком, обратным клапаном.

Во втором случае монтаж происходит так:

• Трубу расширяют эспандером – особым инструментом, растягивающим тело арматуры в зоне монтажного торца.
• Муфту раскручивают, надевая монтажную гайку на трубу.
• Растянутый торец трубы надевают на ниппель муфты.
• Контргайку затягивают на резьбовом сгоне корпуса муфты.

После этого тело трубы вернется к первичному диаметру (эффект обратной усадки), прижимаясь к ниппелю муфты.

↑

ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ПНД ТРУБ

Кроме компрессионных муфт в полиэтиленовых трубопроводах используются еще и фланцевые фитинги. Основная задача такой арматуры  — соединение пнд труб с металлическими аналогами.

Причем сама фланцевая муфта состоит из двух узлов – компрессионного фланца и монтажного фланца. Первый узел используется для фиксации полимерного участка стыка – он работает по принципу компрессионной муфты. Второй узел – это обычный фланец, габариты которого нормированы. И этот фланец можно соединить на болты или шпильки с аналогичной деталью, зафиксированной на торце стального трубопровода.

В итоге, в границах одного корпуса существуют как бы две муфты – компрессионная (для монтажа ПНД трубы) и фланцевая (для монтажа металлической арматуры). И такое решение дает возможность использовать фланцевые муфты даже в напорных трубопроводах среднего и высокого давления.

↑

Как установить сантехнику в новом доме | Главная Руководства

Автор: Гленда Тейлор Обновлено 19 декабря 2018 г.

Сантехнические работы основаны на простой концепции «вода на входе — вода на выходе». В новом доме водопроводная система состоит из трех основных компонентов: системы водоснабжения, дренажной системы и комплекта приборов/креплений. В большинстве сообществ, чтобы установить сантехнику, вы должны быть лицензированным сантехником или работать под руководством лицензированного сантехника, который одобряет и контролирует вашу работу. Местные правила определяют стандартные процедуры сантехники, но размещение арматуры в новом доме, схема прокладки труб и размер труб зависят от индивидуальной планировки дома.

График монтажа

Канализационные заглушки устанавливаются перед заливкой бетонного фундамента, но основная часть сантехники выполняется позже. Этап черновой сантехники, который происходит в сочетании с этапом монтажа проводки и воздуховода, происходит после завершения каркаса, но до навешивания гипсокартона. Настало время установить магистральные водостоки в полах и соединить их со стояком. Сейчас устанавливаются сливные фитинги для раковин и ванн. Это также время для установки водопроводных труб или труб и установки туалетных фланцев.

Сантехническое оборудование

Поскольку они часто слишком велики для установки после обрамления стен и дверных проемов, ванны и душевые кабины обычно устанавливаются до обрамления стен. Поскольку многое еще предстоит построить, накройте эти приспособления картоном или даже старыми одеялами или ковриками, чтобы защитить их от царапин. Раковины и унитаз устанавливайте и подключайте в последнюю очередь, после отделки стен и укладки пола.

Система водоснабжения

Основная линия подачи напорной воды входит в дом ниже линии промерзания, затем разделяется на две линии; один подает холодную воду, а другой подключается к водонагревателю. Оттуда две линии подают горячую и холодную воду к каждому прибору или прибору. В некоторых домах есть коллекторная система водоснабжения с большой панелью с красными клапанами с одной стороны и синими клапанами с другой. Каждый клапан управляет отдельной горячей или холодной трубкой, которая подает воду к приспособлению. Использование коллекторной системы позволяет легко отключить подачу воды к одному прибору, не отключая подачу воды во всем доме.

Дренажные трубы

Основная вентиляционная и грунтовая труба, диаметр которой обычно составляет 4 дюйма, проходит вертикально от нижнего этажа до линии крыши. Канализационные стоки соединяются с трубой, направляя отходы вниз к основному канализационному стоку, который затем выходит из дома ниже линии промерзания и подключается к муниципальной канализационной системе или к личной септической системе.

Вентиляционные трубы

Без постоянного источника воздуха в водосточных трубах могут образовываться водяные пробки, что приводит к засорению. Все стоки требуют вентиляции, но один вентиляционный канал, обычно устанавливаемый за раковиной, может обслуживать дополнительные приспособления и приборы, которые соединяются в пределах 10 футов от общей дренажной линии. Вентиляционные трубы, которые обычно имеют диаметр 2 дюйма, соединяются с вентиляционной трубой на чердаке. Когда светильник находится слишком далеко от общего вентиляционного отверстия, ему требуется дополнительная вентиляционная труба, которая соединяется с дымовой трубой или выходит на крышу отдельно, в зависимости от планировки дома.

Сифоны

Сифон представляет собой U-образную трубу, которая соединяется со сливом раковины, душа или ванны. Ловушка удерживает небольшое количество воды, что предотвращает попадание вонючих канализационных газов в дом. Для всех сантехнических приборов требуются сифоны, кроме унитаза, который поставляется с внутренним сифоном в основании.

Ресурсы

• Этот старый дом: с нуля: сантехника

Биография писателя

Гленда Тейлор — подрядчик и штатный писатель, специализирующийся на написании строительных материалов. Ей также нравится писать статьи о бизнесе и финансах, еде и напитках и о домашних животных. Ее образование включает в себя маркетинг и степень бакалавра журналистики Канзасского университета.

Стоимость установки или замены водопроводных труб в вашем доме

Стоимость установки или замены водопроводных труб в вашем доме | Angi

Обычный диапазон: 357–1998 долларов США

водопроводная система.

Фото: Wera Rodsawang / Moment / Getty Images

Фото: wera Rodsawang/Moment/Getty Images

Если вы хотите принять душ, постирать, приготовить еду и воспользоваться ванной, у вас должны быть водопроводные трубы.

Стоимость найма профессионального сантехника для установки труб по всему дому составляет от 357 долларов США до 1998 долларов США .

Посмотреть диапазон цен на монтаж сантехнических труб в вашем районе0034

Нижний конец

$ 145

Высокий конец

$ 5000

Lowhhigh

Стоимость установки. , при средней стоимости

$330 в час. Замена сантехники во всем доме – это процесс, требующий много времени и чрезвычайно трудоемкий. Рассчитывайте от двух дней до полной рабочей недели . Другие факторы, влияющие на общую стоимость сантехники в доме, включают тип труб, количество приборов, которые необходимо подключить, и то, как далеко проходят линии от водопровода.

Трубы

Вообще говоря, в современных установках используются три основных типа трубопроводов, каждый из которых имеет свои собственные диапазоны стоимости, преимущества и недостатки.

Трубы из хлорированного поливинилхлорида (ХПВХ) : ХПВХ стоит от 0,50 до 1 доллара США за погонный фут . Это жесткая, проверенная временем труба, используемая с 1960-х годов, но она подвержена протечкам из-за неподходящих фитингов, некачественных производственных процессов и/или неправильной установки. Однако он не подвергается коррозии и может быть недорогой альтернативой меди при правильном использовании. Он длится от от 50 до 75 лет.

Полиэтиленовые (PEX) трубы : Трубы PEX стоят от 0,40 до 2 долларов США за погонный фут . PEX — это гибкая трубка, изготовленная из сшитого полимера HDPE (полиэтилена высокой плотности), которая отлично подходит для небольших участков ремонта или полной замены. Он не подвергается коррозии, не протекает и не лопается, как другие трубы. Он также отлично подходит для напольного отопления и нового строительства, и его можно сочетать с любым другим типом материала. Одно важное соображение, когда дело доходит до PEX? Он может не интегрироваться со всеми ранее существовавшими системами, поэтому обязательно обратитесь к своему профессионалу. Трубки PEX служат где-то от от 80 до 100 лет.

Медные трубы: Медные трубы стоят от 2 до 8 долларов США за погонный фут только за материалы, в зависимости от диаметра трубы, и могут иметь более высокую стоимость установки, чем PEX или CPVC. Он дороже пластика, но десятилетиями успешно используется в домах по всей стране и соответствует всем строительным нормам. Медные трубы пригодны для вторичной переработки, устойчивы к ультрафиолетовому излучению и не выделяют вредных бактерий. Он также надежен в случае стихийных бедствий. Однако он может замерзнуть, лопнул и подвергся коррозии, так что это нужно учитывать. Медные трубы служат от 50 до 100 лет.

Светильники

Новые проекты по установке водопровода согласовываются с приспособлениями, такими как ванна, раковина или унитаз. Ожидайте платить от $600 до $1600 за приспособление . Каждое приспособление имеет значение в баллах, которое влияет на стоимость в зависимости от того, сколько у него водопроводных линий. Например, туалеты, посудомоечные машины и холодильники оцениваются всего в 0,5 балла, потому что у них есть только один водопровод. Большинство ванных комнат оценивается в 2,5 балла, поскольку сантехник подсчитывает водопроводные линии, связанные с туалетом, ванной и раковиной. Половина ванны с меньшим количеством креплений стоит около 60% от полной стоимости ванной комнаты.

Рабочая сила

Как уже упоминалось, сантехника в доме трудоемка, и эти затраты складываются. Рассчитывайте, по крайней мере, на 28 часов труда, чтобы проложить водопровод в доме среднего размера с двумя ванными комнатами. Таким образом, средняя стоимость рабочей силы составляет 90 099 9 240 90 100 долларов, при этом нижняя граница составляет 90 099 1 260 90 100 долларов, а максимальная цена составляет 90 099 13 440 90 100 долларов. Конечно, эти расходы растут с размером вашего дома, так как в больших домах обычно больше приспособлений.

Какие факторы влияют на стоимость установки водопроводных труб?

Фото: monkeybusinessimages / iStock / Getty Images

Это не просто трубы, рабочая сила и арматура — есть и другие факторы, которые следует учитывать при расчете стоимости сантехнических труб.

Демонтаж старых труб

Если в вашем доме используются трубы из старых опасных материалов, таких как свинец, оцинкованная сталь или полибутилен, вам, вероятно, потребуется удалить эти старые материалы перед установкой новой сантехники. Эти затраты учитываются в вашей оценке, но вы должны рассчитывать на оплату от от 2500 до 15 000 долларов США для замены полибутиленовых или свинцовых труб современным вариантом.

Необходимо также рассмотреть возможность проведения земляных работ, поскольку сантехник снимет гипсокартон или часть потолка, чтобы добраться до проржавевших труб. Ремонт потолка стоит от до 1000 долларов , а ремонт гипсокартона стоит от до 800 долларов.

Замена или установка водопровода

Вам может понадобиться совершенно новый водопровод для подключения вашего дома к магистрали. Затраты на замену водопровода варьируются от 800 долларов и 4800 долларов , хотя новые дома, требующие водопровода, как правило, стоят выше. Будьте готовы заплатить от 2300 до 6500 долларов за эту задачу, так как ваш профессионал создаст новую гравийную подушку и проведет необходимые раскопки, прежде чем бросить линию. Ваша стоимость также будет увеличиваться по мере удаления вашего дома от главной городской черты.

Проверка сантехники

Если у вас старый дом и вы не уверены, нужна ли вам полная замена труб, вы можете нанять профессионала для проведения полной проверки. По всему дому и под ним проходят сотни футов сантехнических труб, поэтому профессионалы используют нечто, называемое сантехническим или канализационным зондом.

Эта инспекция стоит от 251 до 1199 долларов, при средней цене 699 долларов. Это звучит дорого для осмотра, но этот процесс действительно может сэкономить вам деньги. Например, камера может показать, что только небольшая часть ваших труб нуждается в замене. Замена небольших участков трубопровода будет стоить от 90 099 352 долларов до 1 835 90 100 долларов, в среднем 90 099 1 077 90 100 долларов. Это намного меньше, чем полная установка.

Сколько стоит установка или замена водопроводных труб рядом с вами?

Стоимость материалов и работы зависит от местоположения, поэтому важно поговорить с местным сантехником, чтобы получить точную цену. Сантехника в доме будет стоить дороже в населенных городских районах, чем в пригородах, хотя в отдаленных и сельских районах может быть повышенный ценовой диапазон, если дома находятся далеко от водопровода. Вот некоторые оценки цен для нескольких мест в США

Местоположение	Средняя цена
Миннеаполис	$1,130
Seattle	$2,090
Dallas	$970
Long Island, NY	$960
Chicago	$1,430

Frequently Asked Questions

Plumbing or Ремонт дома — это серьезное вложение, поэтому вам следует не торопиться, прежде чем выбрать профессионала. Найдите специалиста через официальный сайт компании и спросите совета у друзей и соседей. Вы также должны проверить страховку и лицензию подрядчика, убедившись, что они обновлены. Проведите быструю проверку в Better Business Bureau, чтобы выявить любые тревожные флажки, и, наконец, позвоните им, чтобы убедиться в их профессионализме.

Это не разнорабочая работа; Вы хотите нанять профессионального лицензированного сантехника для выполнения этой работы. Они будут работать с вами, чтобы определить, какой материал будет работать и лучший подход к установке. Сантехники имеют страхование ответственности, а профессиональная работа покрывается страхованием домовладельцев. Выбирая самодельный маршрут, вы рискуете получить тысячи долларов ущерба от воды, не говоря уже об опасностях для здоровья в будущем.

Помимо профессионального осмотра, есть и другие явные признаки того, что в вашем доме требуется замена сантехники. Следите за утечками и выполняйте выборочные проверки на открытых участках трубопровода.
