Установка и подключение вытяжного вентилятора в ванной или туалете своими руками

Проблема вентиляции в ванной комнате и туалете довольно часто появляется в многоквартирных домах. Каналы естественной вентиляции в таких зданиях нередко бывают повреждены, вследствие чего не могут выполнять свои функции. Кроме этой проблемы, в зданиях старой постройки при прокладывании вентиляционных каналов расчет воздухообмена производился с учетом деревянных окон, но никак не пластиковых, не пропускающих и грамма воздуха снаружи. Поэтому, чтобы улучшить проветривание в квартире и в санузле, в частности, выполняется установка вентилятора в ванной.

Содержание

  • 1 Проверка естественной вентиляции
  • 2 Выбор вытяжного кулера
  • 3 Схемы подключения
    • 3.1 Подключение от лампочки
    • 3.2 Подключение через отдельный выключатель
    • 3.3 Кулер с таймером
    • 3.4 Аппарат с датчиками
  • 4 Настенный монтаж
  • 5 Потолочная установка

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Застой воздуха в ванной или туалете приводит к образованию повышенной влажности в помещении и, как следствие – к появлению грибка на стенах. Насколько вреден для здоровья человека плесневой грибок, говорить вообще не стоит.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Данные расчеты также актуальны, если у вас появится желание поставить вентилятор на кухне.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы предназначены для трех- или двужильной проводки. Если проводка двужильная, то агрегаты подключаются без заземления.

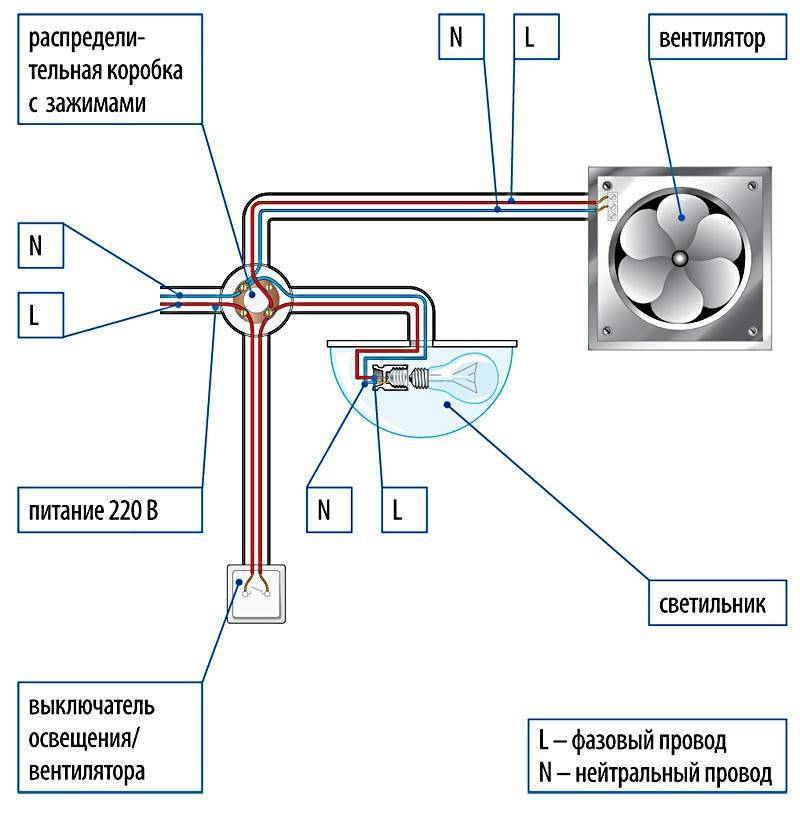

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

  • при включении освещения запускается работа агрегата;
  • после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия.

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Настенный монтаж

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Внимание! Перед тем, как подключить вентилятор в туалете или в ванной, не забудьте отключить общий рубильник на вашу квартиру или автоматы под электросчетчиком.

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента

:

  • приобретите в магазине жидкие гвозди или силиконовый клей;
  • зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
  • нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

  • вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
  • зафиксируйте аппарат в таком положении скотчем;
  • через 2-3 часа, фиксацию можно снять;
  • после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.

Потолочная установка

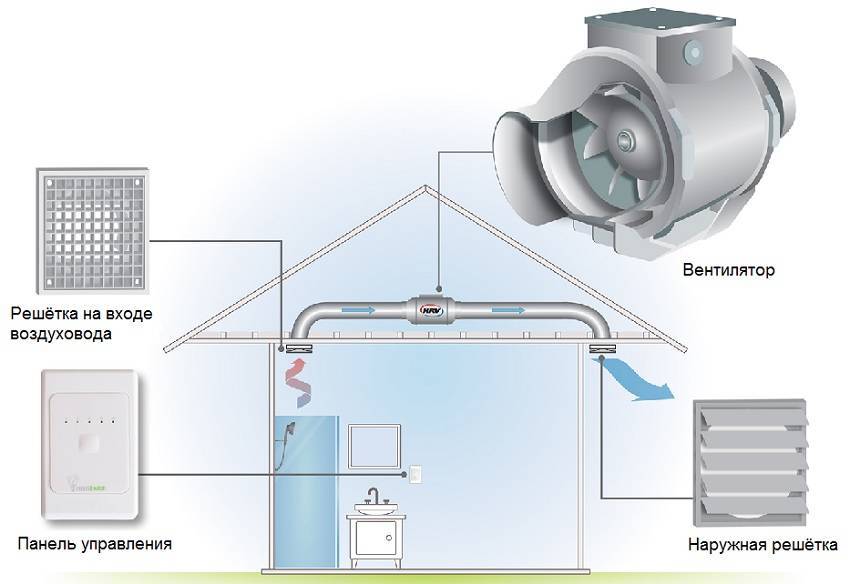

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку.

В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Если натяжной потолок уже смонтирован, то для установки кулера и проведения всех коммуникаций придется его демонтировать.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

  • можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
  • провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования важно последовательное выполнение вышеописанных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, особенно, если монтаж производится на натяжном потолке.

Установка вентилятора в ванной.Монтаж и подключение.Особенности

Установка вентилятора в ванной необходима, если естественная система вентиляции не справляется со своей задачей. Признаком нерабочей вентиляции является постоянная сырость, конденсат и запотевшие зеркала в ванной. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека. Плесень и грибок снижают срок службы стиральных машин, душевых кабин, разрушают межплиточные швы на стенах.

Если в вашей ванной имеются такие проблемы, то необходимо проверить работоспособность вентиляционных каналов. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Если огонь будет тянуться по направлению к решетке или затухнет, то каналы вентиляции вполне работоспособны и нормально справляются с вентиляцией помещения ванной комнаты. При этом нет смысла устанавливать и подключать дополнительную вентиляцию.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Сегодня на рынке электротехнических устройств представлено много разных видов вентиляторов, имеющих отличия по принципу работы, устройству и функциональности. Для бытовых условий в ванной комнате обычно устанавливают осевой вентилятор.

Выбрав подходящий вентилятор, можно приступать к его установке. Все рекомендации и советы по установке подойдут для ванной, туалета, а также для кухни.

Требования к монтажу
Установка вентилятора в ванной должна выполняться с соблюдением некоторых условий, чтобы вентилятор качественно выполнял свои задачи:
  • Необходимо наличие нормально действующего канала вентиляции. При засоренном канале, вытяжка не даст необходимого эффекта, поэтому в данном случае без чистки канала не обойтись.
  • При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. Поэтому, необходимо наличие под входной дверью в ванную комнату небольшой щели, для обеспечения нормальной вентиляции воздуха.
  • Вентиляция ванной будет работать качественно, если сделан правильный выбор вентилятора с учетом качества, функциональности, шумовых параметров и производительности.
Подготовка к монтажу

Установка вентилятора в помещении ванной комнаты не вызывает больших трудностей. Лучше выбрать влагозащищенное исполнение вентилятора, со встроенным датчиком влажности, который будет контролировать параметр влажности воздуха. Такая вытяжка автоматически запустится, когда влажность превысит установленную границу.

При самостоятельном монтаже вентилятора потребуется выполнение следующих работ:
  • Проложить кабель.
  • Подготовить место для монтажа, расширить канал вентиляции, если его размеры не соответствуют приобретенному оборудованию.
  • Подключить вентилятор к электрической сети.
  • Установить вентилятор в сборе в канал вентиляции.
  • Заделка монтажной пеной пустот.
  • Шпаклевка.

С этой работой можно справиться собственными силами.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Если расстояние между входом и выходом воздуха будет слишком мало, то эффективность вентиляции значительно снижается. Лучше, если в нижней части двери ванной будет установлена решетка.

Подготовка места для монтажа

Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту. Такие отверстия существуют практически во всех квартирах для функционирования естественной вентиляции. Канал вентиляции стандартного типа может обеспечить прохождение воздуха, нагнетаемого вентилятором, имеющего мощность не более 100 кубометров в час.

Установка вентилятора выполняется в отверстие канала вентиляции. Поэтому вытяжку необходимо выбирать с учетом размера канала для нормальной установки оборудования. Диаметр этого отверстия выполняется стандартной величины: от 100 до 150 мм.

Если вы неправильно выбрали диаметр вентилятора, а возможности обменять его на другой уже нет, то это можно исправить, увеличив отверстие перфоратором. В обратном случае, если отверстие слишком большое для данного размера вентилятора, то можно выбрать вставку из пластиковой трубы и вставить ее в вентиляционное отверстие. Вокруг вставленной трубы необходимо заделать пустоты монтажной пеной, дождаться ее засыхания, срезать лишнюю пену ножом, и зашпаклевать оставшиеся неровности.

Если объем помещения ванной комнаты большой, что часто бывает в просторных квартирах, то целесообразно приобрести более мощный вентилятор. В таком случае для монтажа такого устройства наверняка придется пользоваться перфоратором и пробивать в стене еще один канал вентиляции. Такую работу лучше доверить профессиональным работникам.

Варианты схем подключения

Прежде всего, кабель питания должен быть подведен к месту где подразумевается установка вентилятора. Это выполняется обычно во время ремонтных работ, кабель прокладывается в стену. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Затем кабель подключают к розетке, а в розетку вставляют вилку питания вентилятора.

Удобство вентилятора в применении зависит от его функциональных и технических возможностей, и от способа его включения. Подбирая схему подключения, необходимо тщательно продумать, как будет работать вся система. Переделка неправильно выбранной схемы доставит немало хлопот и неприятностей.

Включение вентиляции с помощью шнура

Существует много способов подключения вентиляторов к питанию. Некоторые исполнения снабжены выключателем, расположенным на корпусе. Обычно выключение и включение вентиляции выполняется шнуром, за который нужно дергать.

Такое управление не всегда доставляет удобство, так как вентиляторы могут находиться высоко под потолком или в труднодоступных местах над унитазом или ванной. Если ремонт помещения не завершен, то можно найти удобное место для расположения шнура, и проложить кабель в нужное место.

Включение вместе с лампочкой

Наиболее дешевая установка вентилятора является подключение его параллельно с лампой освещения. При этом вентилятор будет работать одновременно с лампой. При выключении света вентиляция будет отключаться.

Преимуществом такой схемы является низкая стоимость и простое подключение. К недостатку можно отнести работу вентилятора даже тогда, когда для этого нет надобности. И наоборот, недостаточное проветривание, когда в этом есть необходимость. Поэтому при такой схеме приходится включать свет в ванной, чтобы дополнительно проветрить ее. Такой порядок работы уменьшает срок службы электрического двигателя вентилятора, так как включение и выключение происходит гораздо чаще, что отрицательно влияет на механическую и электрическую часть мотора.

Работа от отдельного выключателя

Чтобы вытяжка работала только в необходимые моменты, существует схема подключения через отдельный выключатель, который располагают на вентиляционной решетке или на стене. Это более дорогостоящий вариант схемы, так как потребуется более длинный кабель, и некоторое усложнение схемы.

При этом подключение не будет совмещаться с освещением. Необходимо собрать схему, аналогичную схеме освещения, с тем отличием, что вместо лампы будет подключен вентилятор.

Вентилятор лучше подключать отдельным кабелем через двухклавишный выключатель. Двигатель вентилятора будет работать только при необходимости, независимо от работы освещения. Недостатком такой схемы является то, что можно забыть о включенной вытяжке, и она будет работать без необходимости, расходуя электроэнергию.

Автоматическая система

Современные устройства часто стали оснащаться датчиками влажности и таймерами. По сложности эта схема аналогична схеме работы с выключателем. Электродвигатель подключают с помощью трех проводов: два из них – это питание, а третий идет на сигнальную лампу. Работа заключается во включении вентилятора совместно с освещением, и выключении через определенное время после выключения освещения. Этого времени достаточно для нормальной вентиляции помещения.

В торговой сети также представлены вентиляторы с обратной работой. Электродвигатель не будет работать, пока включен свет, и запускается после отключения света на то время, которое настроено на таймере.

Порядок подключения и установка вентилятора:

  • Снять переднюю решетку. При этом станут доступны клеммы для подключения.
  • Подключить провода к вентилятору с помощью клеммной колодки. При этом необходимо соблюдать маркировку проводов по цвету. Синий провод – ноль, фаза обычно бывает красного, белого или черного цвета.
  • Вставить вентилятор в отверстие вентиляции.
  • Закрепить корпус вентилятора в вентиляционном отверстии в стене с помощью дюбелей, находящихся в комплекте, либо с помощью клея или строительного герметика.
  • Установить на вентилятор перед крышкой москитную сетку, чтобы насекомые не проникали в ванную.
Похожие темы:
  • Вентилятор в ванную комнату. Виды и особенности. Как выбрать
  • Подключение кондиционера. Особенности и требования
  • Фильтры для очистки воздуха. Виды и применение. Устройство и работа
  • Проводка в ванной. Правила и порядок монтажа. Материалы
  • Электрические вентиляторы. Типы и работа. Как выбрать. Применение

Установка вентилятора в ванной своими руками

Главное хорошо подготовится и просмотреть как делается установка вентилятора в ванной своими руками, потому что тут есть ряд особенностей без которых нельзя обойтись. Важно понимать что все зависит от типа устройства.

Содержание

  1. Виды вентиляторов
  2. Схемы подключения
  3. Схема с двухклавишным выключателем
  4. Подключение устройства с отсчетом времени
  5. Устройство с датчиками
  6. Подготовительные действия
  7. Подключение проводов
  8. Расположение вентиляционных каналов
  9. Установка
  10. Вентиляционное отверстие внутри подвесного потолка
  11. Вентиляционное отверстие снаружи подвесного потолка

Виды вентиляторов

В туалете и ванной комнате находятся стеновые каналы-воздуховоды. Они осуществляют приточно-вытяжную вентиляцию естественным (пассивным) способом. Она является недостаточной для быстрого вентилирования этих комнат. Эффективность вентиляции увеличивается с помощью правильно установленного вытяжного вентилятора. Существует два вида таких приборов: осевые и канальные. Установка первых осуществляется на отверстие вытяжки, монтаж вторых производится внутри воздуховода.

Перед тем как установить прибор своими руками, необходимо убедиться, что в канале есть движение воздуха: поднести к его отверстию спичку или лист бумаги.

Виды вентиляторов для ванны

Схемы подключения

Существует четыре схемы подключения вытяжного устройства в ванной комнате или туалете. Перед тем как установить его своими руками, необходимо соблюсти несколько мер безопасности. Нужно отключить соответствующий рубильник электрощита: напряжение в проводке, с которой будут работать, должно отсутствовать. Все схемы подходят для трех или двухпроводной проводки. В последнем случае со схемы убирают проводок заземления, монтаж делается без него.

Первый тип подсоединения вытяжки в ванной комнате и туалете, когда одновременно включается осветительный прибор. Напрямую подключается «ноль» с «землей», а фазу из той же скрутки подсоединяют после выключателя. С нее же идет проводок на осветительный прибор. Есть один недостаток: после выключения освещения вентилятор тоже выключается.

Схема с двухклавишным выключателем

Следующая схема использует двухклавишный выключатель: один рубильник для вентилятора, другой, для освещения. Фаза с распределительного ящика отходит к выключателю. Затем она коммутируется с двумя контактами, которые отходят к освещению и вытяжке. «Ноль» и заземление с распаянного короба выключателя тоже идут непосредственно на светильник и вентилятор. Для такого соединения необходимо протянуть еще один провод от выключателя к вытяжке. Но лучше взять сразу трехжильный провод проложить его от выключателя к коробу для распределения, а от него уже отдельным проводом подсоединять приборы.

Подключение устройства с отсчетом времени

Автоматизированные вытяжки, оснащенные таймерами, и стоят дороже, но ими удобно пользоваться. В ванной комнате это идеальный вариант. Такие устройства работают следующим образом. Они задействуются одновременно с освещением, а отключаются отдельно по истечении заданного временного промежутка. Прибор будет активно удалять запахи и влагу после ухода из ванной, и выключится точно через выставленный временной промежуток автономно.

Чтобы правильно установить устройство своими руками с таймером потребуется четыре провода. Такой вентилятор имеет четыре контакта. Монтаж делается по следующей схеме подключения проводов: L — кабель с распаянной коробки, Lt – провод через выключатель освещения, N — «ноль» и четвертый – заземление в соответствующее гнездо на приборе.

Устройство с датчиками

Установка прибора с определителем влажности и движения наиболее простая. Такие устройства функционируют автономно в отсутствие какого-либо участия обитателя квартиры. Для ванной комнаты рекомендуют поставить прибор, реагирующий на влагу, а для туалета — реагирующий на движение. Первый будет автоматически активироваться и функционировать до того момента, пока показатель влаги не достигнет заданной отметки.

Попутно с влажностью прибор будет вытягивать запахи. Механизм, реагирующий на движения, автоматически задействуется, работая в своей зоне досягаемости. При входе человека в зону действия он включается, а потом выключается с определенной установленной временной задержкой. Установить такой прибор в комнате не составит труда: фаза, «ноль» и заземляющий провод, а если его нет, то только двое первых, подключаются напрямую от распаянного короба к вытяжке.

Подготовительные действия

Установка вытяжного вентилятора довольно простая работа, ее легко правильно сделать своими руками. Монтаж его будет правильным, если соблюсти следующие правила:

  • вентилирование помещения будет эффективно, если между порогом и дверью есть небольшой зазор, или двери имеют прорези;
  • шахта для воздуха не должна быть забита, необходимо проверить есть ли движение воздуха по ней;
  • установка осуществляют только после подключения механизма к электросети;
  • иногда потребуется расширить отверстие для прибора, а если оно больше — туда вставляют в роли уплотнителя трубу из пластика или подобную прокладку.
    После этого заполняют пустоты пеной для монтажа;
  • нужно проверить закрывает ли пластиковая решетка область без отделки, если нет – нужно зашпаклевать и подкрасить эти участки стены;

Рассчитывая диаметр вентилятора, учитывают, что надо оставить 5–10 мм по его окружности для надежной фиксации уплотнителем, герметиком, монтажной пеной. К прибору заранее подводится питание, подойдут любые от освещения, выключателя. Удобнее всего если кабели питания размещены предварительно в вентиляционном воздуховоде при укладке плитки. Используют также наружную проводку.

Шахта для воздуха не должна быть забитойМожет понадобится прокладкаЕсли вентилятор задел отделку нужно реставрировать место

Подключение проводов

Следующий этап – подсоединение питающих проводков. Это нужно сделать перед окончательной фиксацией, чтобы проверить функциональность вытяжки и схемы подключения. Перед установкой выключают рубильники на щитке, обесточивая проводку. Далее, снимают фронтальную панель вентилятора. Внутрь него пропихиваются питающие провода, для этого там есть отверстия и каналы.

Подключение проводов к вентилятору в ванной

Провода подсоединяются к клеммам прибора, которые скрытые защитной крышкой. Питающие провода подгоняются по размеру, с них снимается защитная оболочка. Если нет заземления, достаточно двух проводов: фазы и нуля. У вентиляторов без заземления две клеммы: L – фазный провод и N — нулевой. Провода подсоединяются к клеммам, болты затягиваются. Затем защитная крышка устанавливается на место и проверяется работоспособность механизма. После проверки питание выключают и приступают к фиксации.

Расположение вентиляционных каналов

Как правило, монтаж вентилятора не требует дополнительной системы из воздуховодов. С вентилированием справится осевой радиальный вентилятор, устанавливаемый на нише вытяжного воздуховода. Этот способ его расположения и монтажа имеет смысл, если шахта находится непосредственно за стеной ванной комнаты, которая также может быть совмещенной с туалетом. Многие дома оснащены пассивной вентиляцией, дырой в стене ванной, ведущую в туалет. Из него воздуховод идет к магистральному вентиляционному каналу. В таком случае часто в туалете делают активную вентиляцию (вентилятор подключается к электросети), а в ванной комнате, пассивную.

Если ванная и туалет разделены, но имеют свои отдельные отверстия, выходящие в общую шахту, то тогда оптимальным вариантом будет установка канального вентилятора. Его нужно установить на сегменте шахты, где соединяются воздуховоды из двух комнат.

Когда вентиляционный канал находится через одно или больше помещений, потребуется подвести его непосредственно в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных коробов. Монтаж вентилятора во всех случаях осуществляется, как описано ниже.

Схема вентиляции в квартире

Установка

На корпусе вентилятора размещены отверстия на каждом углу для крепления дюбелями. Но у этого метода фиксации есть минусы: просверлить дырки в плитке или стене непросто, необходимо специальное оборудование (сверла, дрель). Такое крепление негерметичное, остаются щели, возможно возникновение вибрации и дребезжания корпуса, поэтому лучше посадить прибор на герметик. Силиконовый клей, жидкие гвозди наносятся пистолетом или вручную по периметру вентиляционной шахты. Поверхность перед этим должна быть тщательно очищена. Вентилятор вставляется, прижимается, его положение проверяется уровнем. На два/три часа его фиксируют скотчем, после окончательного застывания герметика его снимают.

Фиксация на дюбели более надежная, но она имеет вышеперечисленные недостатки. Работа осуществляется следующим образом. Снимается крышка вентилятора, он прикладывается к отверстию на стене, карандашом отмечаются места под сверления дырок под дюбели. По ним сверлятся отверстия, туда вставляются распорные дюбели. Прибор подключается к сети и проверяется его работоспособность. Затем он вставляется, прикручивается саморезами и закрывается крышкой.

Делаем отверстиеСоздаем разметкуСоздаем отверстия для дюбелейКрепим вентилятор к стене шурупами с пластиковыми дюбелямиАккуратно укладываем кабель в паз

Вентиляционное отверстие внутри подвесного потолка

Внутри подвесных реечных и натяжных конструкций не должна задерживаться влага, поэтому система вентиляции там обязательна.

Натяжной и реечный потолок в некоторых домах монтируется по нижнему краю потолочных балок находящихся на высоте 19–21 см от перекрытия. Вентиляционное отверстие оказывается внутри навесной конструкции.

В этом случае натяжной или реечный потолок достаточно оборудовать пассивной вентиляцией: прорезать отверстие в потолке, оформить его декоративной решеткой или специальным плафоном. Таких отверстий можно сделать несколько. Вытяжной, вентилятор, установленный в стенном отверстии, будет вытягивать воздух через вентиляционные решетки потолка. Это позволит подобрать прибор большей мощности и, соответственно, шумности: конструкция потолка будет глушить звуки, а поток воздуха будет сильнее, что компенсирует небольшой размер вентиляционной решетки в нем.

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции — 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Пошаговое руководство — Боб Вила

Фото: istockphoto.com

Вентиляторы для ванных комнат не должны издавать звук реактивного двигателя, удаляя достаточное количество влажного воздуха, чтобы в ванной комнате не было плесени и запаха. На самом деле громкий вентилятор в ванной может сигнализировать об обратном: о неэффективности. Новейшие вентиляторы для ванных комнат настолько тихие, что их работу почти не слышно, но они удаляют столько же воздуха (если не больше), сколько ваша старая колымага, а также они более энергоэффективны. В то время как в большинстве домов, которым не менее 20 лет, есть вентиляторы для ванных комнат, которые потребляют около 125 Вт энергии и имеют мощность от 5 до 6 сон (примерно в пять раз больше шума среднего холодильника, который потребляет всего 1 сон), сегодняшние вентиляторы стоят от 100 долларов. модель, которая потребляет около 55 Вт и оценивает 1,5 сона в super- тихая модель с 0,3-зоновым звуком, которая потребляет всего 5,8 Вт и стоит около 200 долларов.

Замена вентилятора в ванной на более новую, более эффективную модель означает, что вы сможете использовать его дольше, чтобы удалить больше влаги и при этом сэкономить деньги на счетах за электроэнергию, и все это без неприятного громкого рева. Вы можете бояться браться за установку самостоятельно, но не позволяйте страху сдерживать вас. Это руководство по установке вентилятора для ванной направит вас на правильный курс.

Ключевые вопросы перед заменой или установкой вентилятора в ванной

Выполнение любого проекта по ремонту дома может быть сложным и полезным, но прежде чем вы решите заменить или установить вентилятор в ванной комнате, необходимо учесть несколько факторов, в том числе наличие разрешения необходимый тип вентилятора для ванной комнаты, а также размер и стиль существующего вентилятора для ванной комнаты.

Определите, нужно ли вам разрешение на работу с электричеством

Разрешение — это официальный правительственный документ, который дает лицу или компании разрешение на выполнение определенных работ. Он обычно используется местными органами власти, чтобы гарантировать, что любая работа, выполняемая в доме или коммерческом здании, безопасна и уместна, и учитывает возраст и состояние существующей конструкции, возраст электрической системы и местные законы, которые могут препятствовать значительным изменениям. к зданию.

Advertisement

Для вентилятора в ванной требуется электрическая цепь для вентилятора, а также воздуховод для отвода влажного воздуха наружу дома для надлежащей вентиляции. Эта работа, скорее всего, будет относиться к механическим и электрическим категориям, для которых обычно требуется разрешение. Однако важно отметить, что в каждом городе действуют несколько разные правила получения разрешений, поэтому уточните в местном муниципалитете, нужно ли вам разрешение для этой работы.

Определите тип вентилятора, который вам нужен

Вентиляторы для ванных комнат можно разделить на три типа: потолочные, настенные и встроенные вентиляторы. Важно знать, какой тип у вас уже есть, прежде чем выбирать замену.

  • Потолочные вентиляторы для ванных комнат имеют автономный блок вентиляторов, который всасывает воздух из ванной и выталкивает его через воздуховоды, которые проходят вверх и наружу через крышу. Это самый распространенный тип вентилятора для ванной комнаты.
  • Настенные вентиляторы для ванных комнат по существу аналогичны потолочным вентиляторам, за исключением того, что они монтируются в ванной на внешней стене дома, а их вытяжной канал проходит через стену, а не через крышу.
  • Встроенные вентиляторы для ванных комнат имеют один или несколько вытяжных каналов, ведущих в различные ванные комнаты в доме. Однако настоящий вентилятор устанавливается не в ванных комнатах, а в удаленном месте, например, на чердаке. Эти вентиляторы, как правило, намного больше, чем потолочные или настенные вентиляторы, потому что они должны быть достаточно мощными, чтобы обеспечить достаточную вентиляцию нескольких ванных комнат.

istockphoto.com

Выберите подходящий размер и стиль вентилятора

Вентиляторы для ванных комнат бывают разных размеров: от небольших, выбрасывающих всего 50 кубических футов воздуха в минуту (CFM), до более крупных, выбрасывающих почти 200 CFM. Важно выбрать правильный размер вентилятора из этого широкого диапазона. Слишком маленький вентилятор не удалит достаточно запаха или влаги, оставив вашу ванную комнату подверженной плесени, плесени и отслаивающейся краске. Слишком большой в некоторых случаях может способствовать возникновению опасной ситуации с отрицательным давлением воздуха, которая может затянуть смертельный угарный газ обратно через дымоход печи или водонагревателя.

Чтобы рассчитать размер, который будет соответствовать вашим потребностям, умножьте длину, ширину и высоту ванной комнаты, чтобы получить общее количество кубических футов. Чтобы определить целевой CFM, умножьте общее количество кубических футов на 0,13 и округлите до ближайших 10. Например, ванная комната 7 на 9 футов с потолком 8 футов равняется 504 кубическим футам. Когда вы умножаете 504 на 0,13, вы получаете 65, поэтому вы должны округлить и купить вентилятор для ванной комнаты на 70 кубических футов в минуту. Если у вас большая ванная комната (600 кубических футов и более) или ванная с джакузи, лучше всего увеличить размер вентилятора на 50 кубических футов в минуту.

Advertisement

Более тихие вентиляторы стоят дороже, но вы можете решить, что меньший уровень шума стоит более высокой цены. Если у вас есть проблема с плесенью в ванной, вы можете рассмотреть модель со встроенным датчиком влажности, который запускает вентилятор до тех пор, пока влажность не упадет до нормального уровня. Для упрощения установки домашние мастера, которые заменяют существующий вентилятор для ванной комнаты, должны рассмотреть возможность выбора сменного вентилятора с немного большими размерами, чем их текущий вентилятор. Модифицированные модели могут быть установлены изнутри ванной комнаты, что избавляет вас от похода на чердак, а их большая занимаемая площадь избавляет от необходимости впоследствии латать стену.

Инструменты и материалы
  • Рабочий свет
  • Удлинительная шнура
  • Окрутнявая отвертка
    • . Сабельная пила
  • Самосверлящие строительные винты 1,5″
  • Электрическая дрель/шуруповерт
  • Алюминиевая фольга Лента HVAC, внесенная в список UL
  • Вкручиваемые соединители проводов
  • Противопожарный герметик
  • Огнестойкая пена

Пошаговое руководство по установке вентилятора в ванной

ШАГ 1: Отключите электропитание в ванной комнате поклонник.

Прежде чем приступить к демонтажу или установке, отключите питание вентилятора в ванной с помощью автоматического выключателя. Не полагайтесь на только на выключатель, чтобы отключить питание вентилятора. Используйте рабочий свет и удлинитель, чтобы осветить рабочее место.

Объявление

ШАГ 2: Снимите существующий вентилятор в ванной.

Если на решетке вашего вентилятора для ванной комнаты нет винтов или ручки, потяните ее прямо вниз, чтобы получить доступ к U-образным пружинным фиксаторам. Сожмите две верхние ножки пружины вместе и наклоните ножки к центру вентилятора, чтобы отсоединить их от корпуса. Повторите процедуру с другой пружиной и снимите решетку.

Отсоедините вентилятор, вынув его из розетки в корпусе вентилятора (если он оснащен вилкой). Проверьте розетку с помощью тестера напряжения, чтобы убедиться, что питание отключено. Если вентилятор жестко подключен, убедитесь, что питание отключено, вставив провода тестера в разъемы горячего и нейтрального проводов, прежде чем снимать их. Если вы обнаружите питание, остановитесь и вызовите электрика. В противном случае снимите крепежный винт вентилятора и наклоните вентилятор вниз и наружу.

istockphoto.com

ШАГ 3: При необходимости измерьте и вырежьте отверстие большего размера.

Используйте искатель стержней, чтобы найти стропило или ферму в потолке ванной комнаты или стержень в стене, ближайшую к существующему вентилятору. Отметьте стропило или стойку лентой и отметьте расположение вентиляционной заслонки. Вы увеличите отверстие, сделав Г-образный разрез напротив шпильки и в направлении вентиляционной заслонки. Измерьте и отметьте новые линии разреза или прикрепите шаблон для резки (поставляется с вашим новым вентилятором для ванной) скотчем. Затем оставьте старый корпус на месте, пока вы делаете надрезы с помощью пилы для гипсокартона. Соблюдайте осторожность при резке рядом с гибким вентиляционным отверстием, чтобы не повредить его.

ШАГ 4: Снимите существующую электрическую распределительную коробку.

Найдите электрическую распределительную коробку внутри корпуса вентилятора. Удалите винты крышки распределительной коробки или сожмите крышку до тех пор, пока фиксирующие язычки не выйдут из зацепления. Отсоедините домашнюю проводку и отвинтите стопорное кольцо электрического зажима.

Реклама

Затем найдите винты или гвозди, которыми корпус вентилятора крепится к стойке или стропилу. Удалите их вручную или с помощью сабельной пилы и лезвия для резки металла. Если у вас продуло изоляцию, вставьте кусок толстого картона в только что прорезанное отверстие, когда вы снимаете старый корпус. Это предотвратит падение изоляции в ванную комнату. Позже, на шаге 9, сдвиньте картон в сторону, вставляя новый корпус в монтажную раму.

ШАГ 5: Установите новую монтажную раму.

Вставьте монтажную рамку в увеличенное отверстие. Выдвиньте рычаги рамы к стропилам или стойкам с каждой стороны рамы и закрепите их 1,5-дюймовыми строительными винтами.

ШАГ 6: Установите новую проводку вентилятора в ванной комнате.

Вставьте провода питания дома и электрический зажим в круглое отверстие в новом корпусе вентилятора и навинтите стопорное кольцо на зажим. Затем вставьте корпус в монтажную раму до щелчка. Пока не подключайте проводку.

ШАГ 7: Подсоедините вытяжной воздуховод вентилятора ванной комнаты.

Подсоедините гибкий воздуховод к узлу заслонки и надежно загерметизируйте соединение с помощью алюминиевой фольги ленты HVAC UL (не обычной клейкой ленты). Сориентируйте заслонку в соответствии со схемой, приведенной в инструкции производителя, и прикрепите ее к корпусу с помощью прилагаемых крепежных деталей.

ШАГ 8: Подсоедините проводку вентилятора в ванной комнате.

Подсоедините горячий (черный) и нейтральный (белый) провода к соответствующим проводам внутри корпуса вентилятора. Оберните оголенный медный провод дома по часовой стрелке вокруг зеленого винта заземления в корпусе и затяните. Подсоедините оставшийся неизолированный медный провод к любым зеленым проводам с помощью накручиваемого разъема. Обратитесь к электрической схеме, показанной в инструкциях производителя, чтобы еще раз проверить соединения перед восстановлением питания. Закрепите крышку распределительной коробки с помощью прилагаемых винтов.

Реклама

istockphoto.com

ШАГ 9: Прикрепите блок вентилятора к корпусу.

Вставьте узел вентилятора в корпус и закрепите его прилагаемыми винтами. Установите перегородку глушителя (если имеется) с помощью винтов, входящих в комплект. Дефлектор — важный компонент шумоподавления — не оставляйте его выключенным. Вставьте вентилятор в гнездо в корпусе. Затем включите питание и проверьте вентилятор.

ШАГ 10: Заполните все щели в гипсокартоне противопожарным герметиком.

Заполните зазор между корпусом вентилятора и гипсокартоном большим количеством огнезащитного герметика, чтобы теплый воздух не просачивался на чердак. Если зазор составляет ½ дюйма или больше, используйте огнеупорную расширяющуюся пену.

ШАГ 11: Установите новую решетку вентилятора ванной комнаты.

Найдите пружинный соединитель решетки в пазах корпуса и вставьте решетку на место. Подровняйте решетку, слегка сдвинув ее пальцами.

ШАГ 12: Включите питание и проверьте только что установленный вентилятор.

Проверьте вентилятор еще раз: вентилятор должен работать тихо, без дребезжания, что указывает на то, что вы забыли крепеж. Теперь проверьте его мощность всасывания, поднеся небольшой кусочек туалетной бумаги к решетке. Вентилятор должен втягивать бумагу в сторону решетки. Наконец, проверьте правильность работы заслонки, держа руку перед решеткой при выключенном вентиляторе. Вы не должны ощущать движения воздуха. Если все в порядке, прибери рабочее место и расскажи всем своим друзьям, какой ты умелый!

Часто задаваемые вопросы об установке вентилятора для ванной комнаты

Замена или установка вентилятора для ванной комнаты требует времени и усилий, чтобы вентилятор выглядел великолепно и функционировал должным образом. Учитывая множество этапов проекта, может возникнуть несколько вопросов о вентиляторах для ванных комнат и процессе установки. Продолжайте читать, чтобы найти ответы на некоторые из наиболее часто задаваемых вопросов об установке вентилятора в ванной комнате.

Реклама

В. Какие лампочки можно использовать в моем вентиляторе в ванной?

В большинстве вентиляторов для ванных комнат со встроенным освещением вместо традиционных ламп используются светодиодные лампы. Тем не менее, галогенные лампы также подходят, и они более эффективны, чем стандартные лампы накаливания.

В. Могу ли я установить вытяжной вентилятор прямо над ванной или душем?

Если вытяжной вентилятор указан как испытанный и одобренный для установки над ванной или душем и подключен к прерывателю цепи замыкания на землю (GFCI), то его можно установить непосредственно над ванной или душем. Просто регулярно проверяйте решетку вентилятора в ванной на наличие признаков плесени.

В. Имеет ли значение, если изоляция касается моего вытяжного вентилятора?

Это зависит от типа вашего вентилятора для ванной комнаты. Проверьте номинал контакта изоляции (IC), чтобы определить, может ли вентилятор для ванной комнаты соприкасаться с изоляцией, или необходимо ли отрегулировать изоляцию, чтобы обеспечить безопасную установку и эксплуатацию вентилятора. Если вы все еще не уверены, может быть дополнительная информация, включенная в продукт или указанная на веб-сайте производителя, чтобы помочь определить наилучший план действий.

В. Как лучше всего подключить вытяжной вентилятор?

В идеале вытяжной канал вентилятора в ванной комнате должен выходить непосредственно наружу дома. Избегайте прокладывать воздуховод к потолку или прямо под свесом крыши, потому что влажный воздух может попасть обратно в дом, где это может привести к проблемам с плесенью и грибком на чердаке.

Заключительные мысли

Ванные комнаты являются наиболее распространенными проблемными местами в доме из-за скопления влаги, плесени и грибка. Лучший способ борьбы с этими угрозами — установить и регулярно использовать вентилятор для ванной комнаты, который будет выводить влагу наружу, а не оставлять ее на стенах, шкафах и потолке.

Advertisement

Замена или установка вентилятора в ванной комнате — отличный проект для опытного мастера. Не забывайте, что вам, вероятно, потребуется получить разрешение на электроснабжение, и обязательно проверьте тип, размер и стиль вентилятора, который вам нужен, прежде чем начать. Кроме того, обязательно проверьте номинал контактов изоляции на вентиляторе и установите блок в соответствии с инструкциями производителя, чтобы снизить риск возгорания.

Найдите надежных местных профессионалов для любого домашнего проекта

Найти профессионалов сейчас

+

Как установить вентилятор для ванной комнаты (сделай сам)

Обновлено: 07 июня 2022 г.

Замените старый шумный вентилятор на тихую и энергоэффективную модель

Следующий проект›

Семейный мастер на все руки

Замените старый шумный вентилятор на вентилятор, который работает бесшумно и очищает воздух быстрее и лучше. Вы часто можете сделать это менее чем за день с небольшим ремонтом потолка или без него.

By the DIY experts of The Family Handyman Magazine

Time
A full day
Complexity
Intermediate
Cost
$101–250

Step 1: Plan the bath exhaust fan замена

Новое поколение эффективных и тихих вытяжных вентиляторов теперь доступно в домашних центрах и от поставщиков систем отопления, вентиляции и кондиционирования воздуха. Новые вентиляторы практически бесшумны. Они также намного мощнее и потребляют меньше энергии, чем старые модели. Их можно даже оставить включенными на полный рабочий день, если вам нужна непрерывная вентиляция. (Большинство обычных двигателей вентиляторов сгорают.) Дополнительные сведения см. в разделе «Покупка бесшумного вентилятора» ниже.

В этой статье мы покажем вам, как демонтировать старый вентилятор для ванны и установить новый тихий. В большинстве случаев вы можете заменить вытяжной вентилятор менее чем за день с минимальным ремонтом потолка или без него. Пока мы на этом, мы покажем вам, как заменить типичный 3-дюймовый. неизолированный воздуховод с намного превосходящим 4-дюймовым. утепленный воздуховод.

Этот проект включает электропроводку, поэтому позвоните своему местному инспектору по электрике, чтобы узнать, нужно ли вам разрешение.

Установка вентилятора требует лишь элементарных столярных и электрических навыков. Вам понадобятся основные ручные инструменты, электродрель и электролобзик. Основные операции включают в себя ручную распиловку небольшого отверстия в гипсокартоне, завинчивание шурупов из листового металла в алюминиевые воздуховоды, резку алюминиевых воздуховодов, подъем на крышу и вырезание большего вентиляционного отверстия в крыше, а также отсоединение и повторное подключение электрических проводов. Если вы столкнулись с проблемой, с которой не можете справиться, например, со сложной электропроводкой, тесными зазорами в воздуховодах, повреждением водой крышного вентиляционного отверстия или крутым уклоном крыши, не стесняйтесь обращаться к лицензированному электрику.

Вам придется забраться на чердак и пройтись по крыше, так что не рискуйте. Наденьте рубашку с длинными рукавами, длинные брюки, ботинки, головной убор и маску от пыли, чтобы защитить себя от пыли и изоляции на чердаке. Находясь на крыше, используйте кровельные кронштейны, кровельные утки или страховочные ремни для надежной опоры и защиты от падения. И если ваша крыша слишком крутая или вы не чувствуете себя там уверенно, наймите профессионала для этой части. Вентилятор для ванны, который мы заменяем, довольно типичен. Он расположен в потолке с доступным недостроенным чердаком наверху.

Вентилятор правильно подключен и подключен к 3-дюймовому воздуховоду. неизолированные воздуховоды на крышу. Если ваш старый блок вентилятора имеет дополнительные функции, такие как свет или обогреватель, который работает от второго выключателя, ваша электрическая проводка будет более сложной. Если повторная проводка вас смущает, обратитесь к лицензированному электрику для уточнения деталей. Если у вас есть второй этаж над вентилятором, измерьте высоту доступного пространства. Новые, более тихие вентиляторы выше старых, по крайней мере, на 7-1/2 дюйма. Хотя он должен вписываться в стандартное пространство между балками пола, проверьте размеры вентилятора, чтобы убедиться в этом.

Если у вас нет чердака наверху, как мы показываем, вам придется выполнять всю установку снизу. Это означает, что вам придется немного разрезать потолок (и залатать его позже!), Чтобы вставить вентилятор и провести воздуховод к настенной вентиляционной крышке. Соединения будут такими же, как мы показываем в серии фотографий. Тем не менее, переход на более крупный настенный вентиляционный колпак может быть более сложным, если у вас есть кирпич, штукатурка или виниловый сайдинг, а не дерево. Если вы не знаете, как действовать дальше, обратитесь за консультацией к специалисту по сайдингу.

Шаг 2: Снимите старый вентилятор

Фото 1: Извлеките старый блок двигателя

Отключите питание на главной панели. Потяните вниз крышку решетки и снимите ее. Затем отвинтите или подденьте старый узел двигателя вентилятора с помощью отвертки.

Фото 2: Отсоедините проводку

Снимите электрическую крышку. Аккуратно выдвиньте провода и снимите разъемы проводов. Включите выключатель вентилятора (на стене) и проверьте провода тестером напряжения , чтобы убедиться, что питание отключено . Раскрутите провода. Снимите стопорную гайку с троса.

Фото 3: Снимите старый корпус

Поднимитесь на чердак и отвинтите старый корпус вентилятора от балки. Снимаем кабель и вытягиваем проводку. Отсоедините или снимите хомуты, удерживающие воздуховод на корпусе и на крыше.

Перед тем, как начать, вам нужно отключить электричество к вентилятору на главной панели. При работающем вентиляторе переверните автоматические выключатели или ослабьте предохранители, пока он не остановится.

Наденьте защитные очки. Потянув вниз и отломив старую решетку, следите за падающими обломками! Вы будете поражены тем, сколько грязи может вылиться. Затем отключите двигатель и извлеките его из корпуса (Фото 1). Он будет удерживаться зажимами или винтами. Носить перчатки. Края могут быть острыми.

Электрические соединения обычно находятся в небольшой соединительной коробке (Фото 2). Проверьте провода на наличие питания с помощью тестера напряжения, чтобы убедиться, что он выключен. Затем отсоедините их.

Далее вам нужно подняться на чердак. Вам понадобится электродрель, отвертка, универсальный нож, ножницы по металлу, кусачки, инструмент для зачистки проводов и рабочий фонарь. Чтобы избежать лишних поездок, носите все инструменты с собой в ведре. Чтобы было легче работать на чердаке, найдите небольшой кусок фанеры, чтобы встать на колени или лечь на него — примерно 2 х 3 фута. Летом работайте утром. Чердаки нагреваются в теплые дни. Сдвиньте изоляцию со старого корпуса вентилятора и снимите корпус (Фото 3). Большинство старых вентиляторов монтируются непосредственно на балку. Винты могут быть трудно удалить. Электродрель упрощает эту задачу.

Внимание! Алюминиевая проводка

Алюминиевая проводка требует особого обращения. Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, который сертифицирован для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Шаг 3: Установите новый вентилятор и воздуховод

Фото 4. Установите новый корпус вентилятора

Проследите контур нового корпуса вентилятора на потолке над старым отверстием. Увеличьте отверстие с помощью пилы для гипсокартона. Обратите внимание на расположение потолочных балок.

Фото 5: Установка корпуса

Выровняйте корпус вентилятора сверху, убедившись, что корпус правильно ориентирован для воздуховодов и электрических соединений. Затем прикрутите монтажные кронштейны, удерживающие вентилятор, к каждой балке с шагом 1 дюйм. шурупы для гипсокартона.

Фото 6: Присоедините воздуховод

Привинтите 4-дюймовый. алюминиевое колено к выпускному отверстию вентилятора с помощью трех 3/8-дюймовых. саморезы Phillips для листового металла. Будьте осторожны, чтобы не повредить заслонку демпфера внутри. Затем вытащите внутреннюю обшивку гибкого воздуховода, соберите три или четыре металлических кольца и с помощью еще трех винтов прикрепите обшивку к колену.

Фото 7: Закрепите изоляцию

Опустите изоляционную оболочку и затяните 6-дюймовую трубку. металлический зажим на локте. Отрежьте воздуховод по длине с помощью универсального ножа и кусачек и прикрепите 6-дюймовый. кусок прямой алюминиевой трубы до конца с помощью винтов и хомута, оставив открытым около 3 дюймов металла. Используя ножницы по металлу, отрежьте 3-дюймовый. открытый конец алюминиевой трубы под углом, соответствующим уклону крыши.

Фото 8: Подсоедините проводку

Снимите пластину на распределительной коробке и вытяните провода вентилятора. Протяните электрический кабель через предусмотренное отверстие и закрепите его кабельным зажимом. Скрутите электрические провода (белый с белым и красным или черный с черным) и установите разъемы. Прикрепите оголенный медный провод к зажиму заземления или винту на пластине. Сложите провода обратно в электрическую коробку на корпусе и закройте крышку.

Фото 9: Заделка зазора в потолке

Заделка стыка потолка/корпуса силиконом или другим высококачественным герметиком.

Теперь вернитесь в ванную. Приложите основание нового корпуса вентилятора к потолку и нарисуйте новый размер отверстия (фото 4). Большинство новых тихих вентиляторов больше, чем старые вентиляторы. Если нет, то придется латать потолок гипсокартоном. Чтобы упростить вырезание, совместите две стороны с существующим отверстием. Надевайте защитные очки во время резки.

Перед тем, как вернуться на чердак, отрежьте кусок изолированного гибкого воздуховода примерно на 18–24 дюйма длиннее старого воздуховода и отрежьте один кусок 4-дюймового чердака. диам. алюминиевый воздуховод длиной 6 дюймов. Отнесите их на чердак вместе с вентилятором, кронштейнами для крепления вентилятора, алюминиевым уголком, шурупами для листового металла, шурупами для гипсокартона, скобами для электрических кабелей, электрическим зажимом, герметиком и зажимами для воздуховодов. Вам также может понадобиться блокировка для крепления к балкам для поддержки вашего нового корпуса вентилятора.

Вам понадобится помощник, чтобы установить новый вентилятор. Сдвиньте монтажные кронштейны и выдвиньте их на балки. Совместите вентилятор с новым отверстием в гипсокартоне. Затем передайте его вашему помощнику, который будет держать корпус на одном уровне с потолком, пока вы будете прикручивать кронштейны к балкам (фото 5).

После установки вентилятора запустить воздуховоды. Прикрепите алюминиевое колено к выпускному отверстию (фото 6), а лайнер к колену. Затем измерьте и отрежьте гибкий изолированный воздуховод. Идеальный участок воздуховода должен быть как можно более прямым с наименьшим количеством поворотов. Продлите воздуховод от выпускного отверстия до отверстия в крыше, но не растягивайте его так туго, чтобы он не перегнулся. Затем завершите подсоединение изолированного воздуховода к обоим алюминиевым концам (Фото 7).

С нашим вентилятором проводка делается с чердака. Некоторые модели подключаются снизу. В любом случае закрепите электрический кабель на корпусе с помощью стандартного зажима с 6-дюймовым проводом, уходящим в коробку. Снимите 5/8 дюйма изоляции с конца каждого провода и соедините провода (Фото 8). Прикрепите кабель скобами к элементу каркаса в пределах 12 дюймов от кабельного зажима. Вы можете обнаружить, что существующий электрический кабель слишком короткий для подключения к новому вентилятору. Если кабель идет к ближайшей распределительной коробке, вы можете заменить его более длинным отрезком. В противном случае вам придется установить новую распределительную коробку. Если вы не знакомы с правилами электромонтажа, вызовите лицензированного электрика для выполнения этой части. В любом случае проверьте вашу работу у местного инспектора по электрике.

Герметизируйте периметр корпуса вентилятора гибким герметиком (Фото 9). Это имеет решающее значение для уменьшения передачи звука, а также утечки воздуха. Замените изоляцию, убедившись, что она покрывает корпус вентилятора. Осмотрите все свои инструменты, прежде чем вернуться вниз!

Шаг 4: Установите заглушку

Фото 11. Закрепите воздуховод

Протяните руку через отверстие в крыше и потяните вверх угловой конец прямого воздуховода, оставив примерно 3/4 дюйма над поверхностью крыши. Прикрутите его к обшивке на 1/2 дюйма. саморезы по металлу. Заделайте зазор между воздуховодом и черепицей силиконовым герметиком или другим высококачественным герметиком.

Фото 12: Наденьте вентиляционную заглушку

Вставьте новую вентиляционную заглушку под черепицу, чтобы она плотно прилегала. Вытащить это. Нанесите кровельный клей на гонты, где будут лежать верхние и боковые фланцы. Гвоздь на месте.

Фото 13: Закройте крышку

Аккуратно поднимите черепицу и прибейте крышку вентиляционного отверстия сверху и по бокам кровельными гвоздями. Нанесите кровельный клей под черепицу по бокам и на верхнюю часть крышки вентиляционного отверстия, а также поверх гвоздей.

Выполнить кровельные работы за один рейс. При работе на крыше вам понадобится новая крышка вентиляционного отверстия, кусок прямого алюминиевого воздуховода (обрежьте один конец, чтобы он соответствовал углу крыши), лобзик, рулетка, кровельный клей, герметик, универсальный нож, кровельные гвозди, 1/2 дюйма. Саморезы для листового металла с крестообразным шлицем, ножницы по металлу, монтировка, столярный карандаш и молоток. Наденьте пояс для инструментов или фартук, иначе вам придется подниматься и спускаться по лестнице, подбирая соскальзывающие вещи!

Если вы не совсем уверены в работе на крыше, установите пару кровельных кронштейнов вместе с 2×10 или прибейте к крыше планку 2×4 в нескольких футах ниже вентиляционного отверстия. Это даст вам более безопасное место для ног, когда вы работаете на крыше.

Замените старую крышку вентиляционного отверстия на новую. Аккуратно удалите старую, чтобы не повредить черепицу. Они могут быть ломкими, особенно в холодный день. Затем увеличьте старый 3-дюймовый. отверстие, чтобы соответствовать 4-в. воздуховод, используя 4-дюймовый. воздуховод в качестве шаблона. Проем будет иметь овальную форму в направлении ската крыши (Фото 10). Протяните руку через крышу и протяните прямой алюминиевый воздуховод вверх через отверстие так, чтобы его угловой конец выступал на 3/4 дюйма над поверхностью крыши. Прикрутите воздуховод к обшивке (Фото 11). Здесь поможет магнитное сверло. Вбейте кровельный гвоздь в боковую часть воздуховода, чтобы временно закрепить его. Замажьте края герметиком, чтобы конденсат не стекал обратно в воздуховод или под черепицу.

Проверьте сетку и заслонку в новой вентиляционной крышке перед ее установкой, чтобы убедиться, что они на месте. Когда вы закончите, заполните все отверстия от гвоздей, которые вы вставили в крышу, кровельным цементом.

Для завершения работы установите декоративную решетку. Сейчас момент истины. Снова включите питание и прислушайтесь к вентилятору — если вы его слышите!

Приобретение бесшумного вентилятора

Тихий вентилятор имеет показатель «sone» от 0,5 до 1,5. Сон – это мера громкости. Чем меньше число, тем тише вентилятор. Напротив, типичные недорогие вентиляторы для ванны имеют мощность от 2 до более 5 сонов (которые вы легко можете услышать в соседней комнате). Выберите вентиляционную мощность вентилятора, соответствующую размеру вашей ванной комнаты. Чтобы быстро оценить необходимое количество кубических футов в минуту (кубических футов в минуту или количество воздуха, перемещаемого вентилятором), «практическое правило» заключается в том, чтобы умножить длину вашей ванной комнаты на ширину и округлить в большую сторону. Например, 8 х 10 футов. (80 кв. футов) потребуется скорость вентиляции 80 кубических футов в минуту и ​​потребуется вентилятор на 80 кубических футов в минуту. Тихие вентиляторы имеют лучшие двигатели (рассчитанные на непрерывную работу), более прочные корпуса и большие воздуховоды, обычно 4 дюйма. Они стоят значительно дороже, чем стандартные вентиляторы.

Дополнительная информация

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

  • 4-in-1 screwdriver
  • Chalk line
  • Drill/driver — cordless
  • Drywall saw
  • Dust mask
  • Hammer
  • Jigsaw
  • Non-contact voltage tester
  • Pry bar
  • Utility knife

Перчатки, сигнальная лампа и защитные очки

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

  • 1/2 дюйма. саморезы для листового металла
  • 3/8 дюйма. саморезы для листового металла
  • 4-дюйм. алюминиевый воздуховод (прямой и коленчатый)
  • 4 дюйма. гибкий изолированный воздуховод
  • Регулируемые хомуты
  • Герметик
  • Кровельный колпак
  • Кровельный клей
  • Вентилятор
  • Соединители проводов

Первоначально опубликовано: 28 ноября 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить вытяжной вентилятор в ванной

По

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.07.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов.

Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Установка вентилятора в ванной комнате — это решение, которое вам нужно для пространств, которые, кажется, никогда не высыхают. Насыщенный влагой воздух — враг краски для ванной комнаты, окон, дверей, подоконников и тканей, таких как полотенца и шторы. Удаление влаги и запахов из ванной комнаты делает ванную комнату более приятной для всех.

В то время как установка вытяжного вентилятора в ванной комнате — не самый простой проект по благоустройству дома, основная часть работы сосредоточена вокруг физических трудностей, связанных со стоянием на лестнице и работой над головой, наряду с более сложной работой, связанной с сидением на чердаке в пыльной одежде. маска или респиратор.

Помимо физической работы, установка вытяжного вентилятора в ванной несложна для понимания, поскольку она включает в себя только один источник питания 120 В и один участок гибкого воздуховода длиной не более 6 футов.

Совет

Согласно многим строительным нормам и правилам, вытяжные вентиляторы в ванных комнатах не требуются. Окно в ванной площадью не менее 3 квадратных футов, открывающееся наполовину, может заменить вытяжные вентиляторы во многих муниципалитетах. В разделе R303 Международного жилищного кодекса обсуждаются правила освещения и вентиляции. Если вы хотите использовать окно вместо вентилятора, уточните этот план в местном отделе разрешений.

Два вопроса часто беспокоят домовладельцев, берущихся за этот проект: питание и вентиляция наружу. Большинство вентиляторов для ванных комнат используют электрические линии переменного тока 120 В. В этих инструкциях содержатся советы по поиску электрических кабелей под напряжением и прокладке их в правильном месте.

Вентиляция означает, что после того, как воздух из ванной комнаты втягивается в вытяжной вентилятор, он выдувается через подсоединенный гибкий воздуховод и выходит из дома через отверстие в стене дома или на крыше. Поскольку это новая установка, а не замена, в вашей ванной не будет воздуховодов. Однако, если у вас есть доступ к чердаку над потолком ванной комнаты, вы сможете вывести гибкую трубку наружу.

Отключите электричество к существующему потолочному светильнику, отключив автоматический выключатель на сервисной панели. Найдите входную дверь на чердак и войдите в нее по лестнице, взяв с собой респиратор и портативный фонарь.

Нажмите «Играть», чтобы узнать, как правильно установить вытяжной вентилятор для ванной комнаты

Оборудование/инструменты

  • 6-футовая лестница
  • Защитные очки
  • Пылезащитная маска или респиратор
  • Сабельная пила
  • Аккумуляторная дрель
  • 1/2-дюймовое сверло
  • Карандаш
  • Ножовка по гипсокартону
  • Искатель шипов

Материалы

  • 1 вытяжной вентилятор в ванной
  • гибкий воздуховод 6 футов
  • 1 Лента из алюминиевой фольги
  • Винты
  • 1 Вентиляционная решетка круглой стены или крышная вентиляционная заглушка
  • Силиконовый герметик для наружных работ

Ель / Кевин Норрис

  1. Найти или установить источник питания

    Вентилятор для ванной комнаты будет установлен на потолке. Возможно, у вас уже есть электричество, подведенное именно к той точке, где вы собираетесь установить вытяжной вентилятор в ванной. В зависимости от вашего местного электротехнического кодекса, вы можете использовать общую цепь освещения ванной комнаты с вентилятором. Цепь освещения ванной комнаты обычно подает питание на потолочный светильник вашей ванной комнаты. Кроме того, вы можете заменить свет на комбинацию вентилятора и света.

    Если ваш код требует, чтобы вы проложили выделенную цепь для вентилятора, вы можете проложить новый кабель от сервисной панели к потолку ванной комнаты. Если вам неудобно устанавливать новые цепи и работать с сервисной панелью, пора обратиться к электрику для выполнения этой задачи.

    Ель / Кевин Норрис

  2. Найдите вентиляционную точку

    Воздух, выбрасываемый вентилятором, должен выходить наружу. Таким образом, вам нужно будет провести воздуховод от вентилятора либо к крыше, либо к боковой стене. Если возможно, проведите гибкий воздуховод к стене, так как это поможет вам избежать работы с черепицей и возможности протечки крыши.

    В идеале эмпирическое правило для расположения вентиляционного отверстия состоит в том, чтобы выбрать место, которое является прямым путем от вентилятора наружу и находится на расстоянии не более 6 футов от вентилятора в ванной комнате до точки выхода. Вытяжной вентилятор должен находиться в интерьере ванной комнаты, а не в коридоре, и должен располагаться рядом с душем, ванной или комбинацией душ/ванна, так как это область, которая производит больше всего влаги. Воздуховод, ведущий от вентиляционного отверстия, должен быть как можно более прямым, чтобы избежать резких изгибов, которые могут препятствовать потоку воздуха.

    Просверлите установочное отверстие в центре намеченного места.

    Ель / Кевин Норрис

  3. Отрежьте место для наружного вентиляционного отверстия

    В зависимости от того, где вы собираетесь выводить воздух наружу, выходите либо на стену, либо на крышу дома.

    Возьмите с собой круглую вентиляционную решетку (для стен) или вентиляционную заглушку (для крыш). Также возьмите сабельную пилу, аккумуляторную дрель, карандаш и силиконовый герметик. Расположите круглое вентиляционное отверстие или вентиляционную заглушку поперек установочного отверстия. Карандашом начертите круг, где будет поместиться вентиляционное отверстие или крышка.

    Используйте сабельную пилу, чтобы вырезать круг, с установочным отверстием в качестве начальной точки для пильного диска. Прикрепите круглое вентиляционное отверстие или крышку крыши с помощью винтов, предварительно нанеся силиконовый герметик, чтобы обеспечить водонепроницаемость.

    На крыше вам нужно будет вставить обшивку кровельного колпака под черепицу над средней частью вентиляционного отверстия, чтобы обеспечить водонепроницаемость установки. Для этого может потребоваться удалить несколько гвоздей для гонта и/или подрезать окружающие гонты, чтобы они подходили к крышке.

    Ель / Кевин Норрис

  4. Вырежьте внутреннее отверстие для вентилятора в ванной

    Снизу используйте искатель стержней, чтобы найти балки в потолке ванной комнаты и слегка отметьте их карандашом.

    Если к вентилятору прилагается бумажный шаблон, используйте его, чтобы отметить предполагаемое расположение вентилятора на потолке. Если шаблона нет, используйте сам металлический корпус вентилятора (пока оставьте вентилятор в сборе). Многие вентиляторы для ванных комнат привинчиваются прямо к боковой балке. Если это так, поместите шаблон или корпус параллельно балке при выполнении линий разреза.

    Аккуратно вырежьте гипсокартон ножовкой.

    Ель / Кевин Норрис

  5. Прикрепите вентилятор для ванной к балке

    Поднимитесь на чердак и возьмите с собой свет, беспроводную дрель, шурупы и корпус вентилятора для ванной комнаты. Поместите вентилятор в вырезанное отверстие так, чтобы нижний край вентилятора находился на одном уровне с нижней частью гипсокартона потолка. Вам понадобится партнер для этого шага, так как вы не можете видеть потолок из этого положения.

    Вкрутите вентилятор в боковые балки с помощью аккумуляторной дрели. Если вы не можете использовать боковую сторону балки в качестве точки крепления, ваш вентилятор может поставляться с подвесными кронштейнами. Если нет, вы можете приобрести их отдельно. Кронштейны позволяют подвесить вентилятор в положении, не примыкающем к балке.

    Пока вы все еще находитесь на чердаке, проложите электрический провод через боковую часть корпуса так, чтобы примерно 7 дюймов провода проходили внутрь корпуса.

    Ель / Кевин Норрис

  6. Вывести вентилятор в ванной наружу

    Вернитесь в ванную и проверьте вертикальное расположение вентилятора. Возьмите гибкие воздуховоды и ленту из алюминиевой фольги и отнесите их на чердак. Используйте ленту из фольги, чтобы прикрепить гибкую трубку к вентилятору и вентиляционному отверстию. (Ваш вентилятор или воздуховод могут поставляться с механическими креплениями для крепления воздуховода, чтобы использовать его вместо ленты из фольги.) Убедитесь, что трубка проходит как можно более плавно и прямо.

РубрикаРазное
