Установка секционных гаражных ворот

Установка секционных ворот для гаража состоит из нескольких типовых стадий. В этом материале мы расскажем, как установить секционные ворота Doorhan, Alutech и Hormann.

Дорхан

Монтаж ворот Дорхан подробно показан в видео и инструкции от производителя, который обещает, что с процессом установки секционного полотна справится даже новичок.

Серии ворот Yett отличаются быстрым монтажом продолжительностью в 20 минут.

Производитель крепит элементы фурнитуры на заводе, сокращая временные затраты владельца и общую трудоемкость процесса.

Официальная инструкция по сборке ворот Дорхан от производителя.

Yett 01

Yett 02

После того, как инструменты подготовлены, последовательно осуществляют сборку нижней, средней и верхней панелей. Затем выполняют установку вертикальных направляющих. Первым делом проверяют ровность пола проема, а затем крепят нижнюю панель, относительно которой выполняется монтаж вертикальных направляющих.

Затем устанавливаются горизонтальные направляющие, после чего закрепляются опорные кронштейны торсионного механизма. Панели монтируют после распорных втулок, а затем осуществляют монтаж торсионного механизма.

Крепление к потолку осуществляется за счет уголков или универсальных кронштейнов, после чего регулируют натяжение тросов, устанавливают С-профиля, буферы, амортизаторы, ручки и задвижки. Установка своими руками завершается проверкой движения хода полотна.

RSD 02

Alutech

Отвечая на вопрос «как установить ворота Алютех», — многие пользователи отмечали, что сложность процедуры чрезвычайно преувеличена производителем. Для монтажа понадобится дрель, гаечный ключ и ряд других необходимых инструментов, приведенных в инструкции.

Сначала нужно подготовить проем (идеальным вариантом является кирпичная кладка или бетон), а затем сконструировать каркас, закрепить направляющие и собрать панели, начиная с нижней.

Иллюстрированные инструкции для: стандартного, высокого и низкого монтажа Алютех.

Hormann

Сборка ворот Херман (как и любых секционных полотен), не допускает использования монтажной пены и колышков из дерева для регулировки конструкции в плоскости. Для этого нужно применять металлические подкладки. Перед выполнением работ дверной проем нужно разметить в местах, где к нему будет крепиться каркас.

Каждый миллиметр должен быть выверен, малейших перекосов не допускается.

Инструкция по монтажу Hormann с
Z, L, N, H треками.

Прежде чем выполнять установку, нужно собрать несущий каркас и надежно закрепить его в проеме. Далее выполняют монтаж потолочной части несущего каркаса и приступают к сборке панелей. Как утверждают пользователи, которые выполняли установку своими руками, инструкция настолько понятна, что с ней справится даже новичок.

Монтаж электропривода ProMatic:

Как правило, владельцы, уже установившие ворота, отмечают, что процесс монтажа не вызвал у них никаких сложностей.

Монтаж привода для секционных ворот: видео, инструкция

Содержание

• Этапы проведения монтажа привода
• Возможные сложности при проведении работ
• Видео

Установка автоматики достаточно простой процесс, провести который можно самостоятельно. Если же возникает необходимость в максимально длительном использовании, лучше поручить дело профессионалу. Для проведения всех необходимых работ потребуется небольшой набор инструментов, немного времени и желаемый набор автоматики. Этого будет достаточно, чтобы необходимость ручного открытия ворот отпала навсегда. Достаточно смонтировать секционные ворота, правильно подобрать силовую установку, а с остальным поможет инструкция по монтажу.

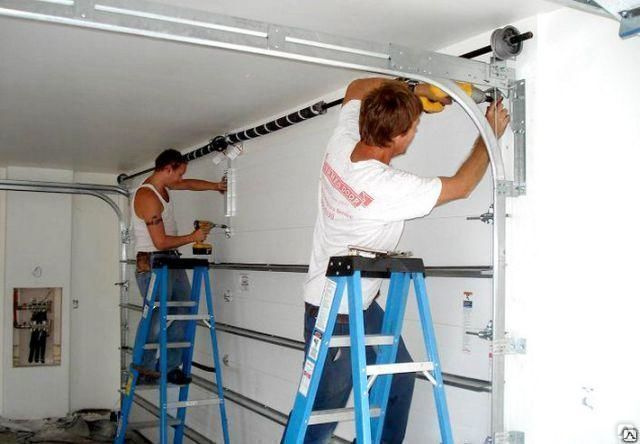

Рисунок 1: Установка автоматики для секционных ворот

Этапы проведения монтажа привода

Весь процесс проведения работ по монтажу можно разделить на несколько этапов. Каждый из них важен для успешного завершения и функционирования всей установки. Необходимо всего лишь выполнить такие действия:

Рисунок 2: Этапы монтажа привода

• размещаем на верху сэндвич панелей кронштейн крепления автоматики, расположив его по центру;
• устанавливаем кронштейн концевой направляющей на расстоянии не менее 5 см от конца полотна ворот в открытом состоянии;
• фиксируем рейку болтом;
• кронштейн крепления направляющих к потолку закрепляем на рейки и фиксируем при помощи косынки;
• одеваем голову силовой установки;
• закрепляем с помощью фиксирующих болтов;
• с помощью втулки и шпринтов крепим тягу каретки привода к кронштейну панели;
• проводим настройку автоматики.

Монтаж привода секционных ворот требует соблюдение инструкции. Необходимо заранее позаботиться о наличии необходимых инструментов: молотка, отвертки, уровня, дрели, гаечных ключей. Тщательно подготовьте поверхности, ведь погрешность в горизонтальных уровнях может составлять не больше 0,1 см.

Возможные сложности при проведении работ

Перед выполнением работ необходимо убедиться в наличии необходимого запаса места для установки комплектующих. В случае его отсутствия выполнение задачи будет невозможным. Монтаж автоматики на секционные ворота необходимо проводить с соблюдением всех правил безопасности. Это связано с тем, что приводится установка в действие с помощью электричества. Также стоит учитывать материал, из которого изготовлен потолок. Необходимо обеспечить высокую прочность фиксации конструкции к потолку, и, если необходимый уровень обеспечить не удается, использовать специальные профили.

Рисунок 3: Сложности при монтаже привода

Когда монтаж электропривода и автоматики на ворота проведен верно, не возникает никаких сложностей с работой. Если возникли неполадки и ворота не открываются или не закрываются, необходимо проверить правильность проведения подключения всех комплектующих, а также еще раз обратить внимание на автоматику.

Установка автоматики на секционные ворота:

Заинтересовались? Для получения подробной информации обратитесь к нам удобным для Вас способом:

Сделать заказ Задать вопрос

Начало активности (дата):

11.05.2017 10:18:14

Начало активности (время):

11.05.2017 10:18:14

Окончание активности (дата):

Окончание активности (время):

Дата создания:

11. 05.2017 10:54:35

Дата изменения:

05.10.2018 11:38:57

Возврат к списку

Как установить гаражную дверь

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 06.10.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Джеймс Брей / Getty Images

Обзор проекта

Установка гаражных ворот повышает безопасность вашего дома, а также обеспечивает чистоту и безопасность вашего автомобиля и имущества. Хотя установка гаражных ворот своими руками — это большой проект, он окупается за счет увеличения стоимости вашего дома при перепродаже.

Прежде чем начать

Это руководство поможет вам установить стандартные одинарные неизолированные гаражные секционные ворота шириной 8 футов и высотой 7 футов с пружинами растяжения. Установка гаражных ворот с пружинами растяжения проще и безопаснее, чем установка ворот с торсионной пружиной в качестве дополнительного подъемного механизма.

Совет

Установка гаражных ворот — это большая работа. Работайте медленно и терпеливо. Разбейте проект на отдельные подпроекты. Делайте перерывы после каждого мини-проекта. Попросите помощника помочь с тяжелой работой.

Когда устанавливать ворота гаража

Поскольку большинству мастеров, занимающихся самостоятельной установкой гаражных ворот, требуется от двух до трех дней, зарезервируйте проект для теплых и сухих месяцев, когда менее критично держать гараж закрытым.

Если дверь из гаража в дом не имеет замка, установите его для безопасности, когда гараж остается открытым. Местные строительные нормы и правила могут требовать, чтобы входная дверь была сплошной толщиной не менее 1-3/8 дюйма. Необходимый в случае пожара, этот тип массивной входной двери также обеспечивает безопасность, если он оснащен замком, хотя гараж не будет защищен.

Вопросы безопасности

Стальная неизолированная гаражная дверь одинарной ширины весит более 100 фунтов. Более широкие двери, изолированные двери или двери из других материалов могут весить до 200 фунтов или даже больше. Будьте осторожны при подъеме двери, особенно когда дверь не подсоединена к пружинам растяжения.

Никогда не работайте с пружинами растяжения, когда ворота гаража находятся в любом месте, кроме самого верхнего положения. Когда дверь поднята, пружины натянуты минимально. Когда дверь опущена, пружины натянуты и могут привести к травме, если их снять.

Оборудование/инструменты

• Набор ключей
• Молоток
• Сверлить
• Пузырьковый уровень
• Стремянка
• Безопасные очки

Материалы

• Дверь гаража шириной 8 футов и высотой 7 футов (четыре секции)
• Гвозди, 3 дюйма
• прокладки

1. Снять дверь гаража

   Снимите существующие гаражные ворота, если они есть, вместе со всеми компонентами, включая металлические подвесы, направляющие, тросы, шкивы и пружину.

2. Осмотрите и подготовьте отверстие

   Убедитесь, что черновой проем соответствует размеру двери. Для гаражных ворот шириной 8 футов и высотой 7 футов грубый проем также должен быть 8 футов на 7 футов, не считая упора на раме. Используйте уровень, чтобы проверить, что головка гаражных ворот находится на одном уровне, а стороны расположены вертикально (вертикально).

   Каркас должен быть из бруса два на шесть и не должен быть гнилым или поврежденным. Молдинг дверного упора также должен быть в хорошем состоянии. Упорный молдинг должен быть на месте перед установкой гаражных ворот, его края должны быть на одном уровне с внутренней рамой.

3. Подготовка нижней секции двери

   1. Найдите нижнюю часть четырехсекционной гаражной двери. Это будет участок с резиновым уплотнителем вдоль одного края.
   2. Вытащите нижнюю часть и положите ее вниз (внешней стороной к земле) на картон или одеяло, чтобы не поцарапать ее.
   3. Найдите две металлические скобы, которые будут размещены внизу (рядом с уплотнителем) с левой и правой сторон.
   4. Прикрепите металлические скобы с помощью прилагаемых винтов.
   5. Найдите две петли и прикрепите их к другому длинному краю нижней секции двери.

   Наконечник

   На данный момент кронштейны и петли не имеют роликов. Позже будут прикреплены ролики.

4. Установка дверных секций

   Все секции ворот нужно собирать в определенном порядке. Секции должны быть соответствующим образом маркированы производителем. Дверные секции будут укладываться в черновой дверной проем снизу вверх и временно удерживаться на месте перед добавлением дверных направляющих. Это обычная практика, поскольку собранные гаражные ворота слишком тяжелые и громоздкие, чтобы их можно было поднять на место. Проделайте эти шаги с помощником.

   1. Вставьте нижнюю часть двери в дверной проем. Секция должна прижиматься к упорному молдингу двери.
   2. Если пол гаража/подъездная дорога неровные, выровняйте ворота гаража, поместив прокладку на один конец.
   3. Временно прикрепите нижнюю часть, вбив 3-дюймовый гвоздь в дверную раму под углом с каждой стороны.
   4. Оставив вторую секцию на земле, прикрепите петли к длинному верхнему краю второй секции.
   5. Сложите вторую секцию поверх первой секции в черновом дверном проеме.
   6. Прикрепите вторую секцию гвоздями.
   7. Прикрепите петли от верхней части первой секции к нижней части второй секции.
   8. Продолжайте аналогичным образом с оставшимися двумя секциями.

5. Добавьте комплект кронштейна для устройства открывания двери к верхней части двери

   Стальные, алюминиевые и стеклопластиковые гаражные ворота нуждаются в усилении в верхней части ворот, чтобы автоматический открыватель гаражных ворот мог надежно прикрепляться к двери.

   Комплект кронштейнов, входящий в комплект поставки двери, обычно состоит из двух или трех кусков L-образного стального уголка с предварительно просверленными в них отверстиями. Обычно вдоль верхней части двери находится длинная стальная деталь длиной до 4 футов, а одна или две более короткие части проходят вниз.

   Прикрепите комплект кронштейнов к верхней части верхней дверной секции. Используйте прилагаемые винты, стопорные гайки, шайбы и гайки.

   Совет

   Большинство гаражных ворот не продаются с устройством автоматического открывания гаражных ворот. Все гаражные ворота можно открывать и закрывать вручную. Таким образом, автоматические открыватели гаражных ворот считаются дополнительными элементами, которые необходимо приобретать и устанавливать отдельно.

6. Прикрепите усиливающий кронштейн привода устройства открывания гаражных ворот

   При установке автоматического устройства открывания гаражных ворот большинство гаражных ворот имеют усиливающий кронштейн привода, который крепится к верхней секции ворот.

   Прикрепите усиливающий кронштейн привода к гаражным воротам с помощью прилагаемых винтов, контргаек, шайб и гаек.

7. Добавить ролики

   Вставьте ролики в петли гаражных ворот и нижние кронштейны. Колеса должны быть обращены наружу. Для гаражных ворот с четырьмя секциями потребуется 10 роликов.

8. Сборка вертикальной направляющей

   Соберите две секции вертикальной направляющей на земле.

9. Установка вертикальных направляющих

   Установите вертикальные направляющие вокруг роликовых колес. Приподнятые на 1/2 дюйма над полом гаража, вертикальные направляющие крепятся к раме гаражных ворот с помощью L-образных кронштейнов. Вертикальная гусеница, прикрепленная к L-образным кронштейнам, охватывает роликовые колеса, удерживая их на одной линии.

   1. Зубчатым концом молотка удалите гвозди с одной стороны дверной рамы гаража.
   2. Вертикальные направляющие следует прикрепить к раме гаражных ворот с помощью шурупов. Прикрепите дорожку только с одной стороны.
   3. Удалите гвозди с другой стороны двери.
   4. Прикрепите вторую вертикальную направляющую.

   Наконечник

   Оставьте установочные винты слегка ослабленными, чтобы позже можно было внести незначительные изменения в вертикальные направляющие.

10. Прикрепите горизонтальные направляющие

    Две горизонтальные направляющие гаражных ворот поднимают гаражные ворота в открытое положение. Каждая дорожка имеет металлические изгибы под углом 90 градусов на одном конце.

    С помощью набора ключей прикрепите угловой кронштейн к задней части каждой горизонтальной направляющей (рядом с изгибом). Угловой кронштейн прикрепит горизонтальную направляющую к вертикальной направляющей.

11. Опорные концы горизонтальных направляющих

    Задний конец длинных горизонтальных гусениц временно будет свободно свисать. Поддержите их, разместив стремянки под ними или подвесив их к потолку на проволоке или веревке.

    Положите пузырьковый уровень поверх каждой горизонтальной дорожки, чтобы выровнять их.

12. Прикрепите задние подвески к потолку гаража

    Комплект подвески на задней направляющей обычно состоит из двух или трех угловых стальных кронштейнов (на каждую горизонтальную направляющую), которые крепятся от конца горизонтальной направляющей к потолку.

    Убедитесь, что подвеска задней гусеницы расположена таким образом, что ее распорка препятствует боковому перемещению.

13. Установка пружин: шкивы и предохранительный трос

    Установите пружины растяжения, начиная с одной стороны:

    1. Прикрепите шкив (также называемый шкивом) к концу пружины. Возможно, вам придется сначала собрать шкив.
    2. Прикрепите второй шкив к горизонтальной направляющей рядом с изогнутой частью. Шкив должен быть обращен внутрь.
    3. Добавьте рым-болт к подвеске задней гусеницы. Расположите крюк так, чтобы он был обращен к воротам гаража.
    4. Прикрепите свободный конец пружины растяжения к крюку болта с проушиной так, чтобы конец шкива был обращен к воротам гаража.

    5. Пропустите защитный трос через удлинительную пружину.
    6. Прикрепите один конец страховочного троса к крюку болта с проушиной.
    7. Пропустите предохранительный трос через шкив на конце пружины растяжения.

14. Установка пружин: подъемный трос

    1. Натяните страховочный трос к другому концу горизонтальной направляющей. Прикрепите его к верхней части вертикальной дорожки.
    2. Проденьте петлевой конец подъемного троса двери через шкив на конце пружины растяжения.
    3. Продолжайте протягивать подъемный трос к воротам гаража, протягивая его через стационарный шкив.
    4. Продолжайте прокладывать кабель вниз вдоль двери гаража.
    5. Прикрепите конец подъемного троса к штифту в нижней части направляющей двери.
    6. С помощником поднимите дверь наполовину.
    7. Присоедините другой конец подъемного троса к точке крепления на двери.
    8. Повторите для другой стороны.

15. Тестовая дверь

    Если вертикальные направляющие расположены правильно, затяните фиксирующие винты. Кроме того, затяните скользящие болты на роликовых колесах.

    Поднимите и опустите дверь вручную, чтобы проверить равновесие. Расположите заднюю часть пружины растяжения выше на подвеске задней гусеницы, если ворота гаража тяжелые и не поднимаются легко.

16. Установить трос

    Привяжите трос к нижней части двери гаража.


17. Установка подъемной ручки

    На внешней стороне ворот гаража установите ручку подъема.

18. Установить замок

    Добавьте внутренний скользящий замок к воротам гаража, привинтив его к стене гаража. Замок должен быть расположен на таком уровне, чтобы скользящий ригель вошел в открытый приемный конец гаражной двери.

Когда следует обратиться к специалисту

Хотя установка гаражных ворот может быть проектом «сделай сам», это только для опытных мастеров, способных посвятить достаточно времени безопасному удалению старой гаражной двери и установке новой двери. В противном случае вызовите компанию по установке гаражных ворот, чтобы она выполнила работу.

Если у предыдущей гаражной двери была торсионная пружина, попросите мастера снять пружину для вас.
