Заземление в частном доме

Для создания хорошего и надежного заземления в частном доме есть очень простое и удобное в реализации решение, гарантирующее результат на сотню лет.
Это монтаж заземления дома с помощью готового, быстро сборного комплекта заземления ZANDZ (пр. Россия ), разработанного специально для такого применения.

Достоинства

Основной элемент любого заземляющего устройства – заземлитель, представляет собой металлическую конструкцию, смонтированную в грунт.
Заземлитель ZANDZ, получаемый из комплекта «Заземление в частном доме» —
это одиночный сборный глубинный заземляющий электрод, состоящий из четырёх
1,5-метровых стальных штырей, покрытых слоем электротехнической меди.

Преимущества такой конструкции и используемых материалов:

  • Срок службы до 100 лет

  • Простой монтаж силами одного человека без специнструмента.
    Для строительства заземлителя необходимой длины 1,5-метровые штыри заглубляются в землю друг за другом с помощью ударного ручного инструмента (
    кувалды    ). Для подключения проводника до электрощита используется болтовой зажим.

  • Минимальная площадь, занимаемая заземлителем позволяет монтировать его в подвалах домов, либо в близости от стен в виде всего одной точки. Компактность сводит к минимуму необходимые земляные работы.

  • Не требуется сварка *

  • Качество заземления не зависит от погоды и времени года

* Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техциркуляром 11/2006 ассоциации «РосЭлектроМонтаж» (ссылка на документ)

Ограничения по применению

ZZ-6 предназначен для монтажа в мягких глинистых грунтах (например, суглинках).

Затруднителен, но допустим, монтаж в плотных глинистых грунтах (например, тяжелая глина).

Невозможен монтаж в твёрдых песчаных и каменистых

грунтах. Данное ограничение связано с малой энергией удара ручного инструмента (кувалды), применяемой при монтаже.


Для монтажа заземлителя в плотном или твёрдом грунтах рекомендуем использовать комплекты модульного заземления (на отдельной странице).

Информация об упаковке

Артикул: ZZ-6

Комплект упакован в коробку из крепкого картона с пластиковой ручкой для переноски. Внутри коробки находятся детали комплекта заземления, а также руководство по монтажу и пара фирменных наклеек для размещения на дверце электрощита или на другой плоской поверхности по усмотрению покупателя

Дилеры в России и странах СНГ

Приобрести готовые комплекты заземления ZANDZ, а также отдельные комплектующие Вы можете не только в нашем интернет-магазине, но и у дружественной торговой компании, имеющей свой склад в городе присутствия.

Покупка у локального дилера позволит сэкономить Вам время и деньги на доставке товара с центрального склада в Москве. При наличии у дилера торгового зала — Вы можете ознакомиться с комплектами заземления и комплектующими «вживую».

Список дилеров в России и СНГ

Комплект заземления ZZ-6

ZZ-6 (пр. Россия ) содержит все необходимые детали для монтажа заземлителя, легко сопрягаемые друг с другом.

Штырь заземления омедненный безмуфтовый (D17 мм / L1,5 м)


4 штуки

Основа комплекта — штырь длиной 1,5 м с толстым медным покрытием (для максимального срока службы). Один из концов сужен, в другом конце сделано глухое отверстие для соединения штырей друг с другом (для увеличения суммарной длины электрода).

При монтаже соединение автоматически запрессовывается, образуя очень надежный электрический и механический контакт.

Для монтажа безмуфтовых штырей необходимо применять нагель, передающий ударную силу к центру штыря.

  ZZ-6-1
Диаметр штыря: 17 мм
Длина: 1,51 м
Вес: 2.75 кг

Подробная информация о технологии производства и испытаниях покрытия представлена на отдельной странице.

Нагель для монтажа кувалдой


1 штука

Нагель из закаленной стали предназначен для передачи энергии удара инструмента (кувалды) в центр штыря. При монтаже располагается в пазовой части штыря.

  ZZ-6-4
Вес: 0,12 кг
Длина: 70 м
Диаметр: 16 мм

Зажим для подключения проводника


1 штука

Профилированный зажим из нержавеющей стали с болтами М10. Позволяет соединять стержень с заземляющим проводником — круглым проводом либо полосой (шириной до 40 мм).

Возможно безопасное использование стального и оцинкованного проводника — для этого внутри зажима находится прокладка, препятствующая образованию электрохимической связи между сталью/цинком и медью.

Для предотвращения самоотвинчивания резьбовых соединений «болт-гайка» используются пружинные шайбы (шайбы Гровера / гровер-шайбы), установленные между поверхностью зажима и гайкой.

  ZZ-6-5
Вес: 0,358 кг
Длина: 80 мм
Ширина: 80 мм
Высота: 30 мм

Дополнительные материалы

Дополнительно потребуется только медный провод поперечным сечением

16 или 25 мм² необходимой длины — для соединения смонтированного заземляющего электрода с электрощитом.

Для максимальной защиты глухого отверстия вверху штыря в уже смонтированном заземлителе можно воспользоваться силиконовым герметиком, наносимым в это отверстие. Он блокирует проникновение влаги и грязи к сердцевине штыря, полностью останавливая коррозию.



Перед монтажом

При размещении заземлителя ВНУТРИ дома место монтажа определяется из соображений механической защищенности заземляющего проводника от этого заземлителя до электрощита в месте его прокладки, сухости помещения, удобства монтажа штырей в грунт. Наилучшим местом будет позиция в радиусе 0,5 метра от щита для достижения наименьшей длины проводника. Максимальная удаленность от щита не ограничена.

При размещении заземлителя ВНЕ дома

нужно учесть, что заземляющий проводник должен быть уложен на глубину 0,5 — 0,7 метра в заранее выкопанный канал. Данная мера является обязательной и необходима для защиты проводника от механических повреждений во время эксплуатации и для минимизации погодного / сезонного влияния, что увеличивает его срок службы.
Заземлитель монтируется в этом же канале. Ввод заземляющего проводника через стену производится внутри стальной трубы.

Необходимые материалы:

  • комплект «Заземление в частном доме» ZZ-6
  • медный провод / кабель поперечным сечением 16 или 25 мм² необходимой длины. При прокладке в грунте требуется проводник с минимальным поперечным сечением 25 мм².
  • герметик силиконовый

Необходимые инструменты:

  • ударный ручной инструмент весом 300 — 1500 гр: кувалда или тяжелый молоток
  • два гаечных ключа или двое пассатиж (для затягивания болтов зажима)

Последовательность работ при монтаже заземления вне здания

  1. Вырыть канал глубиной 0,5 — 0,7 метра в месте укладки заземляющего проводника
  2. Провести монтаж заземлителя в подготовленном канале. В качестве инструкции по монтажу необходимо использовать список операций «Порядок проведения монтажа….»
  3. Уложить в канал заземляющий проводник
  4. Соединить заземлитель с проводником, используя зажим, идущий в комплекте
  5. Соединить проводник с электрощитом
  6. Засыпать канал грунтом

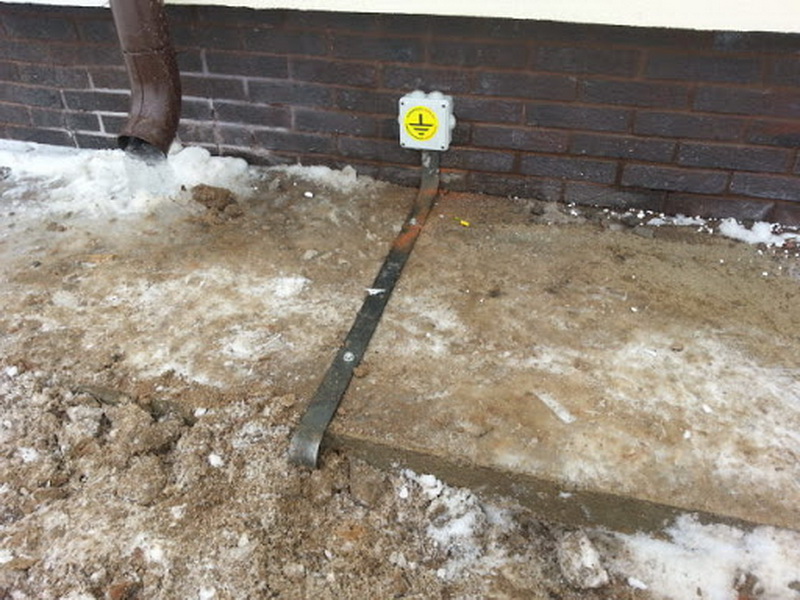

Соединение заземления с электрощитом

Соединение производится медным проводником рекомендованным
сечением 16 — 25 мм². Например, специальным заземляющим проводником.

Для соединения заземляющего электрода с проводником используется специальный зажим, входящий в комплект.

Порядок проведения монтажа заземлителя

Уплотняющие втулки из нержавеющей стали одеты на штыри для удобства транспортировки. Перед монтажом втулки необходимо снять.

Выполняемые операции:

  1. В отверстие штыря вставить нагель.
  2. Заглубить штырь в грунт, нанося удары инструментом по нагелю.
  3. Снять нагель и одеть на смонтированный штырь втулку (широкой частью вниз).
  4. Вставить в смонтированный штырь с одетой втулкой следующий штырь заостренной частью. Соединение самостоятельно запрессуется во время монтажа.
  5. Повторить этапы 1-4 до получения заземляющего электрода нужной глубины. Последний штырь необходимо оставить на 20 см над землей. На последний заглубленный штырь втулка не одевается.
  6. Установить зажим для подключения заземляющего проводника и, подключив сам проводник, закрутить болты зажима с максимальным усилием.
  7. Отверстие в штыре обильно залить герметиком во избежание попадания влаги.

Пример монтажа заземления в частном доме



Смотрите также полное описание расчетов и видеозапись монтажа заземления на отдельной странице.



Достаточно ли такого заземления? (параметры)

Заземлитель из комплекта ZZ-6
в глинистых грунтах (глина, суглинок) обеспечивает сопротивление заземления примерно:

Грунт Сопротивление заземления, Ом
Влажная глина 4
Влажный суглинок 6
Глина 12
Суглинок 18

Требования к качеству заземления дома

Если Вы не планируете подключать к заземлению молниезащиту и газовое оборудование:

  • в обычном глинистом грунте качественное локальное (повторное) заземление должно иметь рекомендованное сопротивление не более 30 Ом (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока)

  • в песчаном грунте качественное локальное (повторное) заземление должно иметь рекомендованное сопротивление не более 150 Ом
    (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока)

Требования к качеству заземления


(особые случаи)

Если заземление будет использоваться вместе с молниеприемниками:

  • в обычном глинистом грунте сопротивление заземления должно быть не более 10 Ом (РД 34. 21.122-87, п. 8)
  • в песчаном грунте сопротивление заземления должно быть
    не более 40 Ом (РД 34.21.122-87, п. 8; для грунтов с удельным электрическим сопротивлением более 500 Ом*м)

При этом заземлитель должен иметь в своем составе не менее 3-х вертикальных электродов, разнесенных друг от друга на расстояние не менее двух глубин погружения электродов (РД 34.21.122-87, п. 2.2.г).

Подробнее о таком применении на отдельной странице «Молниезащита и заземление».

Если заземление будет использоваться для подключения газового котла / газопровода:

  • в обычном глинистом грунте его сопротивление должно быть
    не более 10 Ом (ПУЭ 1.7.103; для всех повторных заземлений).
  • в песчаном грунте его сопротивление должно быть
    не более 50 Ом (ПУЭ 1.7.103; для всех повторных заземлений; для грунтов с сопротивлением более 500 Ом*м).

Заземлитель рекомендуется выполнять в виде одного электрода (точечное заземление). Подробнее о таком применении на отдельной странице «Заземление газового котла / газопровода».

Выбор системы заземления (TT / TN) для частного дома

В 2007 году из управления государственного энергетического надзора было направлено письмо (№10-04/481) руководителям МТУ и начальникам УТЭН Ростехнадзора, о том что в целях уточнения и дополнения требований нормативно-технических документов в электроэнергетике и обеспечения мер безопасности при эксплуатации электроустановок подготовлены (одобрены / согласованы) технические циркуляры (ТЦ), которые рекомендуется использовать для руководства и применения при проверке проектной документации и вводе в работу новых и реконструированных электроустановок:

  • № 6/2004 от 16.02.2004 «О выполнении основной системы уравнивания потенциалов на вводе в здания»;
  • № 7/2004 от 02.04.2004 «О прокладке электропроводок за подвесными потолками и в перегородках»;
  • № 10/2006 от 01.02.2006 «О схемах временного электроснабжения строительных площадок»;
  • № 11/2006 от 16. 10.2006 «О заземляющих электродах и заземляющих проводниках»;



В комментарии к ТЦ №11/2006 «О заземляющих электродах и заземляющих проводниках» (от разработчика этого ТЦ: г-на Шалыгина А.А., начальника ИКЦ Московского института энергобезопасности и энергосбережения) указано:

В соответствии с указаниями п. 1.7.59 ПУЭ седьмого издания: «Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО…».

Примером электроустановки, где невозможно в пределах разумных технических решений выполнить требования электробезопасности в системе TN, являются индивидуальные жилые дома, которые по местным условиям необходимо подключить к воздушной линии 0,4 кВ, выполненной неизолированными проводами (ВЛ). Дело в том, что нейтральный проводник ВЛ не может рассматриваться как PEN-проводник по определению. В этих условиях до замены неизолированных проводов ВЛ на самонесущие изолированные провода обосновано применение системы защитного заземления ТТ.

На вводе в такие установки для автоматического отключения питания, как правило, устанавливают УЗО с номинальным дифференциальным током срабатывания 300 или 500 мА. Сопротивление заземляющего устройства выбирают порядка 30 Ом, а для грунтов с высоким объемным сопротивлением до 300 Ом. При таких параметрах заземляющего устройства обеспечивается надежное срабатывание УЗО, а токи короткого замыкания незначительны.

Позже — в 2012 году вышел ТЦ № 31/2012 «О выполнении повторного заземления и автоматическом отключении питания на вводе объектов индивидуального строительства». Его текст (с некоторыми сокращениями):

Объекты индивидуального строительства, как правило, получают питание ответвлением от воздушных линий электропередачи напряжением до 1 кВ.

Для объектов нового строительства и при реконструкции, в соответствии с указаниями главы 2.4 ПУЭ седьмого издания, воздушные линии выполняются с применением самонесущих изолированных проводов и обозначаются как ВЛИ.

Большинство действующих объектов индивидуального строительства получают питание от воздушных линий с применением неизолированных проводов ВЛ, выполненных по нормам главы 2.4 ПУЭ шестого и более ранних изданий.

… Целью выхода настоящего циркуляра является выдача конкретных рекомендаций по обеспечению защиты от косвенного прикосновения в электроустановках, получающих питание от ВЛ и ВЛИ до 1 кВ. При выборе мер защиты от косвенного прикосновения в электроустановках, получающих питание от ВЛ и ВЛИ до 1 кВ, необходимо руководствоваться следующим:

  1. Поскольку для объектов, получающих питание от воздушных линий напряжением до 1 кВ, у большинства потребителей невозможно выполнение требований по автоматическому отключению из-за низких кратностей токов короткого замыкания, установка устройства защитного отключения (УЗО) с дифференциальным током срабатывания до 300 мА на вводе является обязательной.
    Примечание. Установка УЗО с дифференциальным током срабатывания до 300 мА на вводе является обязательной и с точки зрения обеспечения пожарной безопасности.

  2. При питании от ВЛИ сопротивление повторного заземления у потребителя выбирается из условия обеспечения надежного срабатывания УЗО при повреждении изоляции (однофазное замыкание на землю) при отключенном PEN проводнике ответвления от ВЛИ. Сопротивление рассчитывается по току надежного срабатывания УЗО, равному пятикратному размеру этого тока, но должно быть не более 30 Ом. При удельном сопротивлении грунта более 300 Ом*м допускается увеличение сопротивления до 150 Ом.

  3. При питании от ВЛ, в соответствии с указаниями п. 1.7.59 ПУЭ седьмого издания и п. 531.2.3 МЭК 60364-5-53 (российский аналог ГОСТ Р 50571-5-53 готовится к выпуску), следует использовать систему защитного заземления ТТ. Параметры повторного заземления выбираются в соответствии с указаниями п. 2 настоящего технического циркуляра.

  4. Применение системы ТТ рассматривается как временная (вынужденная) мера. После реконструкции ВЛ и перехода на ВЛИ в электроустановках следует перейти на систему защитного заземления TN, для этого во вводном устройстве следует установить перемычку между N и РЕ шинами.



Установка защитных устройств

Обращаем Ваше внимание на то, что заземление в частном доме / на даче — только одно из нескольких необходимых мероприятий по организации качественной системы электропитания в доме.

Использование заземления без защитных устройств (например, УЗО) — ОПАСНО.

Система Уравнивания Потенциалов (СУП)

Обращаем Ваше внимание на то, в целях безопасности эксплуатации электроприборов в доме обязательно должна быть выполнена система уравнивания потенциалов (СУП) (ПУЭ 1.7.82).

Данная мера является электрическим объединением всех токопроводящих поверхностей с целью создания на них одного (равного) электрического потенциала. При возникновении любой аварийной ситуации человек, прикоснувшийся к таким поверхностям (например, корпус стиральной машины и водопроводная труба) — не получит вреда, т.к. будет отсутствовать разность потенциалов.

Основная СУП должна соединять между собой следующие проводящие части:

  1. нулевой защитный РЕ- или РЕN-проводник питающей линии в системе TN
  2. заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и ТТ
  3. заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель)
  4. металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.
  5. металлические части каркаса здания
  6. металлические части централизованных систем вентиляции и кондиционирования
  7. заземляющее устройство системы молниезащиты 2-й и 3-й категорий
  8. заземляющий проводник функционального (рабочего) заземления, если такое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления
  9. металлические оболочки телекоммуникационных кабелей

Смотрите также:

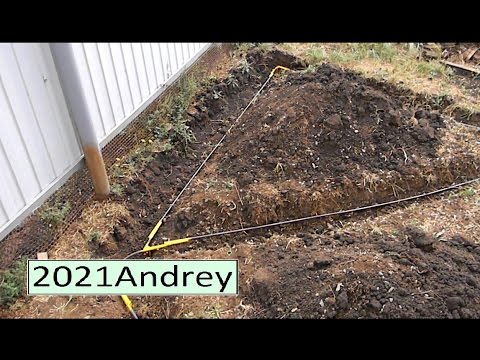

Видеоинструкция монтаж комплекта заземления своими силами

    org/BreadcrumbList»>
  • Вы здесь:
  • Главная
  • Примеры монтажа
  • Видеоинструкция монтаж комплекта заземления своими силами
Подробности
Категория: Примеры монтажа
Просмотров: 13054

Видео инструкция как произвести монтаж заземления своими руками.



Как выбрать комплект заземления для частного дома, дачи, промышленного объекта?

Из какого материала существуют комплекты заземления и чем отличаются?

Срок службы готовых комплектов заземления?

Какой длины выбрать комплект заземления?

Для чего нужно заземление и как сделать собственными силами.

Все о заземлении частного дома, дачи, промышленного объекта.

Наличие защитного заземления – обязательное условие ввода в эксплуатацию жилых зданий и подключения промышленных электроустановок, отсутствие соединения с землей чревато поражением людей током и возгоранием оборудования.

Устройство контура и способ его заложения выбирается заранее с учетом ожидаемой нагрузки, требований безопасности и параметров грунта. Основным ориентиром служат нормы ПУЭ (гл.1.7) и ПТЭЭ, экономия на материалах и отклонения от правил монтажа недопустимы.

Целью защитного заземления является защита людей от поражения током при пробое изоляции фазного провода и других аварийных ситуациях. Наличие защитного заземления устраняет угрозу замыкания фазы на трубах или корпусах приборов, большие токи уходят через него на участки с меньшим сопротивлением. Чем меньше сопротивление – тем лучше!

Значение верхнего предела зависит от подключаемой нагрузки и типа сети, а именно:

  • В частных домах, запитанных от сети в 220/380 В это значение поддерживается в пределах 30 Ом;
  • Электроустановки с глухим заземлением нейтрали и напряжением до 1000 В подключаются к заземляющим устройствам с сопротивлением не более 4 Ом, выше 1000 и большими токами замыкания – 0,5;
  • При подключении к заземлению молниезащиты или присоединении дома к газопроводу сопротивление линии не должно превышать 10 Ом.

Точные требования к этой величине прописаны в ПУЭ (1. 7.90), ее корректировка при отклонении удельного электрического сопротивления грунта от нормы обязательна.

На увлажненных или солесодержащих почвах эффективность защитного контура будет максимальной, на сухих, каменистых или вечномерзлых участках – наоборот. Вторым фактором влияния на величину сопротивления является конфигурация и площадь самого заземлителя, при серьезных требованиях к безопасности число или длину электродов увеличивают.

Стандартная схема заземляющего устройства состоит из внутреннего и внешнего контура, соединяемого в единую систему. Внешняя часть закладывается на безопасном от дома, но не чрезмерном расстоянии, оптимальный диапазон варьируется от 1 до 10 м от входа. Она в обязательном порядке углубляется в землю, ниже уровня промерзания грунта.

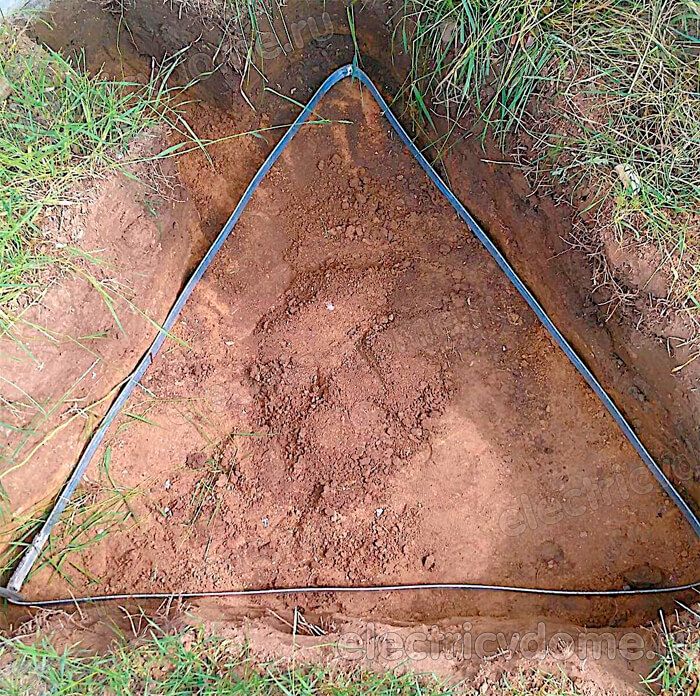

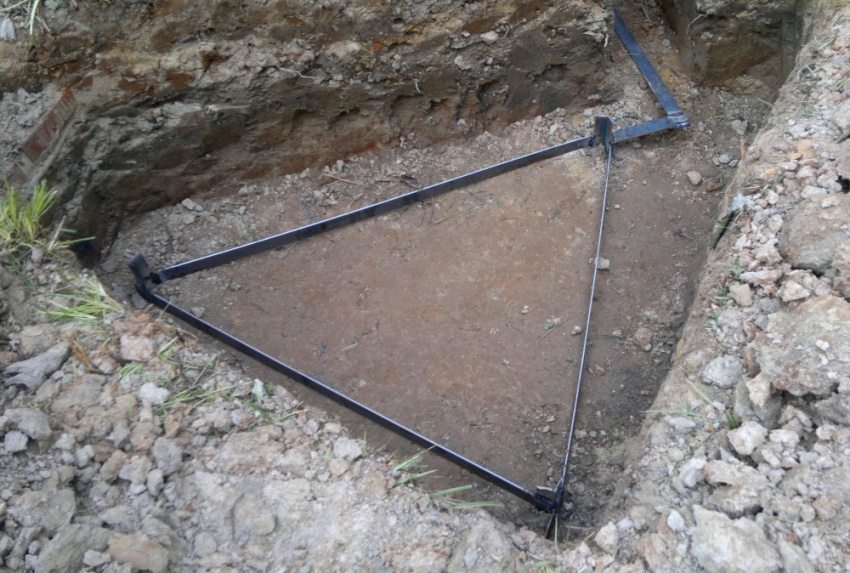

Конфигурация контура заземления для частного дома и дачи чаще всего имеет одиночный очаг заземления. Электроды изготавливаются из оцинкованной, омедненной и нержавеющей стали и располагаются вертикально.

Горизонтальные элементы (включая соединительные полосы) имеют сечение от 50 мм2 и выше и закладываются в траншеи глубинной в 50-70 см.

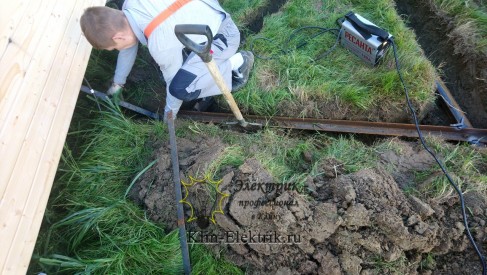

Монтаж такого устройства заземления осуществляется с помощью:

  • вибрационных молотов;
  • ручных инструментов (кувалды).

К преимуществам модульно-штыревого защитного заземления относят заводское качество стержней заземления, отсутствие трудоемких земляных работ, возможность монтажа защитного заземления в подвалах или внутри периметра дома, сравнительно низкую смету, простоту монтажа и возможность самостоятельного выполнения работ.

Отдельные требования выдвигаются к месту расположения электрода заземления, чем меньше на этом участке будут находиться люди, тем лучше. Оптимальной признана северная (теневая) сторона, как более сырая.

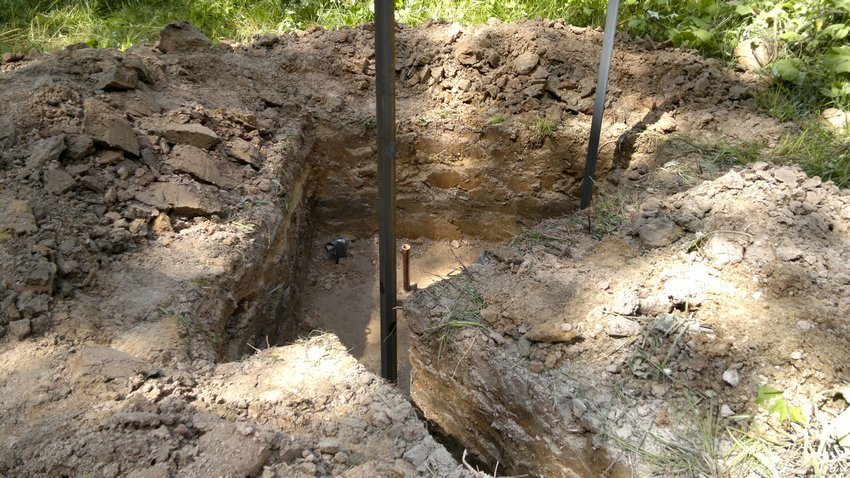

Глубинный способ монтажа предполагает закладку вертикальных электродов заземления на глубину до 15-30 м. Сварные соединения отсутствуют, элементы длиной 1,5 метра соединяются резьбовыми муфтами с токопроводящей смазкой.

Конфигурация заземления зависит от параметров участка и типа объекта, для жилых домов одного комплекта заземления 6 метров более чем достаточно (если грунт влажный или высоко находятся грунтовые воды). Комплекты заземления бывают от 3-х до 30 метров. Самые распространенные комплекты заземления: 6, 9, 12 метров, более уже могут возникнуть трудности в монтаже без применения строительной техники.

Если у Вас установлен/планируется установка газового котла – предпочтительно рассмотреть комплект заземления от 9 метров и более, если песчаная почва – 15 метров.

Сопротивление электрода заземления существенно уменьшится, если получится достигнуть грунтовых вод. Сопротивление электрода заземления уменьшается на 20-30% после монтажа в течение месяца благодаря обсадкой грунта вокруг электрода заземления.

Готовые комплекты заземления либо отдельно электроды заземления изготавливаются в трех вариациях:

  1. Оцинкованная сталь;
  2. Омедненная сталь;
  3. Нержавеющая сталь.

Материал электродов заземления влияет на срок службы и цену комплекта заземления. Сопротивление грунта превышает удельное сопротивление металла электрода заземления, соответственно комплекты заземления равной длины показывают максимально похожие значения сопротивления заземления после монтажа и замера электрода.

Согласно ГОСТ Р 50571.5.54-2013 материал электродов заземления должен быть прочный и устойчивым к коррозии. По последнему критерию на первом месте — нержавеющая сталь, на втором — омеднение и далее идет оцинкование.

Кстати, по ГОСТ Р 50571.5.54-2013 не предусмотрено применение черной стали для заземления. Все из-за малого срока службы — 5-7 лет.

Расчетный срок службы комплектов заземления из разных материалов:

  1. Оцинкованная сталь — 20-30 лет;
  2. Омедненная сталь – 40-50 лет;
  3. Нержавеющая сталь – 100 лет и более.

Готовые комплекты заземления бывают от 3-х до 30 метров. Выбор длины зависит от задачи и объекта, где требуется заземление.

Монтаж допустимо производить при любых погодных условиях (при желании и наличия оборудования – своими силами).

  • Назад
  • Вперёд

Примеры монтажа



Нержавеющее заземление можно проверить магнитом?

Современной тенденцией в электротехнике является использование заземлителей, выполненных из нержавеющей стали. По сравнению с заземлителями,…

Разные типы заземлителей в различных видах грунтов

Разные типы заземлителей в различных видах грунтов.Какой комплект заземления выбрать? В недалеком прошлом мало кто задумывался о материалах…

Медная молниезащита дома с черепичной кровлей

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу медной молниезащиты частного дома с черепичной кровлей. Молниезащитная сетка делал…

Алюминиевые молниеотводы NordWerk

Алюминиевые молниеотводы NordWerk. На сегодняшний день одним из наиболее распространенных материалов для изготовления молниеотводов являетс…

Установка заземления своими руками

Порядок проведения монтажа модульного заземления.     1) Подготовить приямок на месте монтажа комплекта заземления в одном метр…

Из чего состоит модульное стержневое заземление?

1 Насадка для перфоратора SDS-Max. Насадка для перфоратора SDS-Max выполнена из высокопрочной стали. Специальная конструкция нас…

Видеоинструкция монтаж комплекта заземления своими

Видео инструкция как произвести монтаж заземления своими руками.   Как выбрать комплект заземления для частного дома, дачи, промышленног…

Молниезащита и заземление Останкинской телебашни

В Останкинскую телебашню часто попадают молнии — для них она очень привлекательный объект, и, само собой, у нее есть молниеотвод и заземлени…

Молниезащита на продуктовом магазине

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу молниеприемной сетки на основе комплектующих Galmar и Zandz на плоской мембранной …

Молниезащита плоской кровли на заводе в Лен. облас

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет  по монтажу молниезащитной сетки на плоской мембранной кровли на заводе в Ленинградской облас…

Молниезащита кровли ТЦ Мега, Ростовкая область

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет  по монтажу молниезащитной сетки на плоской мембранной кровли с использованием держателей для. ..

Монтаж молниеотвода МСАП-16 с активным молниеприем

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет (инструкцию) по монтажу молниеотвода МСАП-16 с активным молниеприемником SCHIRTEC-A E.S.E. L:…

Молниезащита плоской мембранной кровли на промышле

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет  по монтажу молниеприемной сетки на мембранной кровли с использованием держателей для плоской…

Молниезащита DKC ФОКа

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу молниеприемной сетки на кровле здания, сделанной на оборудовании DKC Jupiter. В к…

Молниезащита аэропорта Кольцово

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу молниеприемной сетки на новой, мембранной кровли ПВХ-мембрана Пластфойл 1,2 F NORD…

Примеры работ по молниезащите и заземлению на конк

Примеры работ по молниезащите и заземлению на конкретных зданиях и сооружениях. Данное проектное решение создано с помощью специального про…

Молниезащита жилого дома в Брянске

Наша компания предлагает Вам посмотреть фотоотчет по монтажу молниезащиты на жилом доме в г. Брянск. ООО «ЦМЗ» предлагает весь спектр обору…

Молниезащита ТЦ МЕГА БЕЛАЯ ДАЧА

В компании ООО «ЦМЗ» (Центр молниезащиты) представлен весь спектр оборудования для электромонтажных работ фирмы OBO Bettermann. Тщательн…

ХИТЫ ПРОДАЖ

Комплект заземления для частного дома и дачи оцинкованный 6 метров (Код: 30001)

6100.00 Руб

Купить   Подробнее

Комплект заземления для частного дома и дачи омедненный 6 метров (Код: 31001)

8200.00 Руб

Купить   Подробнее

Заземлитель вертикальный 1500 мм, D16 мм NE1202 DKC (Код: NE1202)

1800.00 Руб

Купить   Подробнее

Фасадный держатель 160 мм ND2301 (Код: ND2301)

310. 00 Руб

Купить   Подробнее

Требования к заземлению жилых электросетей

В системе электропроводки вашего дома система заземления является критически важной функцией безопасности. В случае какого-либо сбоя в системе система заземления обеспечивает путь наименьшего сопротивления, который обеспечивает безопасный возврат тока обратно в землю. Таким образом, снижается вероятность того, что короткое замыкание может привести к пожару или опасному для жизни поражению электрическим током. Последняя и наиболее важная часть системы заземления дома состоит из металлического заземляющего стержня, вбитого глубоко в землю, проводки, соединяющей этот стержень с заземляющим наконечником основания сервисной панели или счетчика коммунальных услуг, и соединительного зажима между проводкой и стержнем.

Это «заземление» — очень важная часть вашей электрической системы для обеспечения электробезопасности. Согласно Национальному электротехническому кодексу или NEC, система заземления должна иметь сопротивление заземления не более 25 Ом. Для этого может потребоваться более одного заземляющего стержня.

  • 01 из 05

    Что такое заземляющие стержни?

    Хоум Депо

    Заземляющие стержни, также известные как заземляющие электроды, используются для подключения системы заземления электрических систем к заземлению. Заземляющие стержни могут быть изготовлены из различных материалов, но медь является наиболее распространенным материалом, используемым для жилых помещений. Заземляющие стержни являются очень хорошими проводниками электричества и позволяют любому опасному электричеству течь на землю, устраняя опасность от вас и электрической панели.

  • 02 из 05

    Длина заземляющего стержня

    Заземляющий стержень, который соединяет домашнюю систему заземления с землей, представляет собой длинный металлический стержень, обычно медь, соединенная со сталью, оцинкованным железом или нержавеющей сталью.

    Заземляющие стержни бывают 8-футовой и 10-футовой длины, причем 8-футовый размер является наиболее распространенным размером, используемым в жилых помещениях. Как правило, заземляющие стержни должны иметь длину не менее восьми футов и не должны быть срезаны. В очень сухой земле, которая обеспечивает большее сопротивление, чем влажная почва (это означает, что она не так легко воспринимает электричество), заземляющие стержни иногда укладываются друг на друга и соединяются специальным зажимом, чтобы они могли углубляться в землю.

    Другой вариант — добавить второй заземляющий стержень. Обычно это лучший вариант, но, согласно NEC, стержни должны быть на расстоянии не менее шести футов друг от друга.

    Примечание: В большинстве местных юрисдикций и местных энергетических компаний для прохождения проверки требуется метод с двумя заземляющими стержнями. Некоторые округа также разрешают или требуют заземления фундамента или фундамента для нового строительства.

    Когда это возможно, заземляющие стержни должны вонзаться во влажную почву вокруг вашего дома. Обычно в зоне, близкой к фундаменту, достаточно влаги из-за стока воды из водосточных желобов.

    Неразумно и небезопасно устанавливать более короткие 4-футовые заземляющие стержни, которые часто продаются для заземления таких вещей, как телевизионные антенны и другие отдельные устройства. Они не являются законными для заземления домашней электросети, и они могут привести к сбою вашей системы заземления, когда это необходимо больше всего.

  • 03 из 05

    Диаметр заземляющего стержня

    Заземляющие стержни бывают разной толщины (диаметра), в том числе 3/8″, 5/8″, 1/2″, 3/4″ и 1″. Минимально допустимый диаметр для заземляющего стержня составляет 3/8″, но большие размеры являются лучшим выбором, потому что они обеспечивают большую площадь поверхности для контакта с землей.

  • 04 из 05

    Провод заземления

    Заземляющий провод, часто называемый проводником заземляющего электрода , является связующим звеном между заземляющим стержнем и заземляющим соединением. Заземляющие провода для жилых помещений обычно изготавливаются из меди и имеют размер № 6 (6 AWG) или больше.

    Для сетей на 200 ампер требуется проводник заземляющего электрода №4 (заземляющий провод).

  • 05 из 05

    Заземляющие зажимы

    Заземляющие зажимы используются для соединения проводника заземляющего электрода с заземляющим стержнем.

    • Зажим желудь представляет собой зажим овальной формы с болтом, с помощью которого он крепится к заземляющему стержню. Хомут типа «желудь» является наиболее часто используемым зажимом для соединения заземляющих стержней и одобрен для непосредственного заглубления. Заземляющий проводник должен быть присоединен к заземляющему стержню и к V-образному отверстию желудевого зажима, противоположного болтовой стороне зажима.
    • Зажим с латунными зубьями представляет собой двухкомпонентный хомут, который крепится к заземляющему стержню двумя установочными винтами. Он также имеет центральную точку с отверстием для крепления провода и установочный винт для затягивания провода. Этот тип зажима лучше всего использовать внутри для выполнения заземляющих соединений вокруг водопроводных труб, которые заземляются на заземляющую шину панели обслуживания.

Заземление: понимание основ создания фундамента электрической системы сооружения | НФПА

NFPA Today — 27 сентября 2021 г.

Назад на целевую страницу блогов

Заземление — это термин, с которым хорошо знакомы и часто используют электрики, инженеры-электрики или руководители объектов, но что он означает? Первоначальная мысль заключается в том, что это просто подключение заземляющего проводника к земле. Проще говоря, это правильно, но это нечто большее. Во-первых, мы должны понять, что такое заземление, чтобы можно было установить правильную систему заземления.

Заземление или заземление, как определено в редакции NFPA 70® 2020 г., Национальный электротехнический кодекс ® (NEC®), ст. 100, соединяется с землей или с проводящим телом, которое расширяет соединение с землей. Итак, я уверен, что многие из вас думают, просто воткните провод в землю и назовите это хорошим, верно? Не совсем. Сначала должен быть создан эффективный путь тока замыкания на землю, чтобы обеспечить безопасную электрическую систему. В основном, это создание низкоимпедансного электропроводящего тракта, облегчающего работу устройства защиты от перегрузки по току. Этот путь должен быть способен безопасно проводить максимальный ток замыкания на землю, который может быть наложен на него из любой точки системы электропроводки, где может произойти замыкание на землю. Земля сама по себе не считается эффективным путем тока замыкания на землю, поэтому недостаточно воткнуть провод в землю.

Заземление является основой электрической системы здания или сооружения. Согласно 250.20 (B) NEC 2020, системы переменного тока (AC) от 50 до 1000 вольт должны быть заземлены, что означает заземление. Это достигается за счет правильно установленной системы заземляющих электродов. Наличие надежной системы заземляющих электродов стабилизирует напряжение и помогает устранять замыкания на землю. В разделе 250.50 NEC 2020 года дается описание системы заземляющих электродов, а в разделе 250.52 перечислены утвержденные заземляющие электроды. Некоторые из наиболее эффективных заземляющих электродов для зданий и сооружений:

  • Металлическая подземная водопроводная труба
  • Металлические заглубленные опорные конструкции
  • Электрод в бетонном корпусе (также известный как «заземление нижнего колонтитула» или «заземление Ufer»).
  • Кольцо заземления

Система заземляющих электродов представляет собой соединение с землей посредством требуемых заземляющих электродов. Затем заземляющие электроды снова подключаются к электросети здания через проводник заземляющего электрода (GEC). GEC при обслуживании здания или сооружения подключается к нулевой шине внутри электротехнического оборудования рядом с заземленным (нейтральным) проводником. Нейтральная шина соединяется (подключается) к корпусу сервисного оборудования через главную соединительную перемычку, которая, в свою очередь, создает эффективный путь тока замыкания на землю для электрической системы.

Но как только будет установлен эффективный путь тока замыкания на землю на землю, что тогда? Как будет производиться заземление электрооборудования, находящегося в зданиях и сооружениях? Это через заземляющий проводник оборудования ответвленной цепи (EGC). EGC бывают разных размеров, типов и материалов, как указано в NEC 2020, раздел 250.118. Вот некоторые из них:

  • Медные, алюминиевые или покрытые медью алюминиевые проводники
  • Жесткий металлический рукав (RMC)
  • Промежуточный металлический рукав (IMC)
  • Электрические металлические трубки (EMT)

Часто EGC представляют собой систему каналов, RMC, IMC или EMT. Эти типы EGC соединяются друг с другом и с корпусом оборудования с помощью ряда перечисленных установочных винтов или компрессионных муфт и соединителей. В большинстве соединителей используются стопорные гайки или соединительные втулки для соединения с электрическим оборудованием или корпусами. Там, где используются соединительные втулки, требуется дополнительный проводник, называемый перемычкой для соединения оборудования, который требуется для завершения соединения с корпусом, нейтральной шиной или шиной EGC. Это помогает завершить эффективный путь тока замыкания на землю. Использование проходного изолятора с соединительными перемычками оборудования может быть более подвержено человеческим ошибкам или механическим повреждениям, поэтому путь эффективного тока замыкания на землю может быть не таким надежным. EGC, которые представляют собой электрические проводники, такие как медные, алюминиевые или покрытые медью алюминиевые проводники, могут быть более эффективными благодаря прямому подключению к электрическому оборудованию, корпусу, нулевой шине или шине EGC. Вероятность отказа этого типа EGC меньше из-за меньшего количества точек соединения.

Как правило, при установке EGC утвержденный EGC должен располагаться в пределах того же кабельного канала, траншеи, кабеля или шнура от электросети или вспомогательной панели, что и проводники питающей или ответвленной цепи, обеспечивающие питание электрооборудования. С точки зрения электробезопасности и согласно стандарту NFPA 70E® по электробезопасности на рабочем месте ® , раздел 120.5(8), там, где существует вероятность индуцированного напряжения, все проводники и части цепей должны быть заземлены перед касаясь их. Это один из возможных шагов для создания электробезопасных условий труда (ESWC), поэтому слабый или нефункционирующий EGC затруднит или сделает невозможным создание ESWC при возникновении необходимости замены или обслуживания электрооборудования.

Чтобы узнать больше о правильном склеивании, внимательно изучите ст. 250 НЭК 2020 года. Наш новейший информационный бюллетень по заземлению и соединению также будет полезным ресурсом. Загрузите его здесь.

Отсутствие эффективного пути тока замыкания на землю через надлежащее заземление может помешать правильной работе устройств защиты от перегрузки по току и, следовательно, неэффективному устранению замыкания на землю, что может привести к поражению электрическим током, поражению электрическим током или дуговому разряду. Создавая эффективную цепь тока замыкания на землю, вы не только правильно выполняете работу, но и защищаете себя и других.

NFPA 70 Национальный электротехнический кодекс® (NEC®) теперь доступен в NFPA LiNK™ , платформе для предоставления информации ассоциации с кодами и стандартами NFPA, дополнительным контентом и наглядными пособиями по строительству, электротехнике и быту. специалистов по безопасности и практиков. Узнайте больше по телефону nfpa.org/LiNK .

Важное примечание: Любое мнение, выраженное в этой колонке (блог, статья), является мнением автора и не обязательно отражает официальную позицию NFPA или ее технических комитетов. Кроме того, эта статья не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

ТЕМЫ:

  • Электрический

Загрузите наш информационный бюллетень по заземлению и соединению

Скачать сейчас

Дин Остин

Старший специалист по электрике

Подробнее Дин Остин

Связанные статьи

02 НОЯБРЯ 2022 г.

Праздничное освещение: проверять или не проверять, вот в чем вопрос

20 ОКТЯБРЯ 2022 ГОДА

Советы по электробезопасности для пользователей электровелосипедов и электросамокатов

19 ОКТЯБРЯ 2022 ГОДА

Эксперты предупреждают о возгорании электромобилей после того, как ураган Ян повредил литий-ионные батареи

14 ОКТЯБРЯ 2022 ГОДА

Уровень безопасности – Экосистема пожарной безопасности и безопасности жизнедеятельности NFPA

11 ОКТЯБРЯ 2022 ГОДА

Лучшее понимание NFPA 70E: создание программы электробезопасности (часть 7 – состояние оборудования)

30 СЕНТЯБРЯ 2022 ГОДА

Электрическое пространство: последний рубеж, на котором инспекторы по электротехнике исследуют два из многих требований раздела 110.

РубрикаРазное
