Как подобрать блок питания для светодиодной ленты

2011-03-29

Калькулятор подбора блока питания

Очень часто светодиодная лента питается от постоянного напряжения 12/24V. Поэтому, для ее подключения требуется блок питания, преобразующий переменное напряжение сети 220V (AC) в постоянное 12/24V (DC).

При подборе блока питания для светодиодной ленты нужно опираться на три параметра:

  1. напряжение питания (12/24),
  2. общая потребляемая мощность ленты и
  3. необходимость защиты блока от повышенной влажности.

Рассмотрим все вышеперечисленные характеристики на примере самой доступной светодиодной ленты SMD 3528 60 4,8Вт/метр.

Пусть, необходимая длина светодиодной ленты составляет 16 метров.

  1. Напряжение питания светодиодной ленты чаще всего бывает 12V или 24V (хотя недавно появились специальные ленты с напряжением 36V). Напряжение ленты обычно указано на упаковке или на самой ленте. Блок питания на выходе должен обеспечивать именно такое напряжение. В характеристиках светодиодной ленты SMD 3528 60LED  указано рабочее напряжение 12 В. Следовательно, нужен
    блок питания с поcтоянным напряжением 12 В (DC)
    .




  2. Цена блока питания пропорциональна его мощности. Для расчета минимальной и достаточной мощности блока питания обратите внимание на такой параметр ленты, как потребляемая мощность. В нашем случае потребляемая мощность — 4,8 Вт/метр.  Умножаем требуемое количество метров ленты (16 метров) на мощность одного метра (4,8 Вт/метр) и получаем общую потребляемую мощность 76,8 Вт.

    16 x 4,8 = 76,8

    Обратите внимание, что блок питания должен иметь в запасе не менее 20% мощности! Поэтому,  чтобы рассчитать требуемую минимальную мощность блока питания умножаем потребляемую мощность ленты на 1,2.

    Получаем мощность блока питания 92,16 Вт. Блок питания на 96 Вт, скорее всего не существует.

    Зато очень даже существуют блоки питания на 100 Вт.

    76,8 * 1,2 =92,16

  3. Если вы приобретаете влагозащищенную светодиодную ленту для установки на улице или во влажном помещении, то и источник питания следует приобретать герметичный (влагозащищенный). На нем должна быть указана степень пылевлагозащиты IP65, IP66 или IP67.

    Если же речь идет о жилом помещении, то гораздо лучше подойдут обычные интерьерные светодиодная лента и блок питания. Дело в том, что в жилом помещении на шкафах или под потолком температура воздуха  достаточно высокая, от чего герметичные блоки быстрее перегреваются, выходят из строя, и иногда даже взрываются.

Калькулятор подбора блока питания для светодиодной ленты

Введите параметры подключаемой светодиодной ленты и кликните по кнопке «Рассчитать»:

Вид

SMD 3528 60 светодиодов/метр 4,8 Вт/метрSMD 3528 90 светодиодов/метр 7,2 Вт/метрSMD 3528 120 светодиодов/метр 9,6 Вт/метрSMD 3528 240 светодиодов/метр 19,2 Вт/метрSMD 2835 120 светодиодов/метр 12 Вт/метрSMD 5050 (5060) 30 светодиодов/метр 7,2 Вт/метрSMD 5050 (5060) 60 светодиодов/метр 14,4 Вт/метрSMD 3014 240 светодиодов/метр 24 Вт/метр

Напряжение питания

12V24V

Длина, м



Похожие статьи:

Как правильно подключить блок питания

Как соединить блоки питания для увеличения выходной мощности или напряжения

Как подключить светодиодную ленту

Как подключить многоцветную (RGB) светодиодную ленту

Как подобрать RGB-контроллер для многоцветной светодиодной ленты

Назад

Все инструкции

Расчет мощности и подключение блока питания светодиодной ленты.

Формула и правила.

Что такое блок питания для светодиодных лент? Это прежде всего преобразователь сетевого напряжения 220В, в рабочее напряжение ленты 12 или 24В.

Блоки питания (сокращенно БП) бывают:

  • открытыми

Те, которыми пользуются большинство. Они устанавливаются в помещениях без повышенной влажности.



  • полугерметичными

Они не полностью защищены от проникновения влаги. Их можно размещать на улице, но при условии, что вода напрямую не попадет на их корпус, т.е. ставятся под навесом, в прихожей и т.д.



  • герметичными

Их спокойно можно монтировать на улице и в помещениях с повышенной влажностью (ванные, бассейны и т.п.)



Отличаются они между собой только корпусом. Вся начинка, принцип подключения у них практически одинаковы.

Поэтому выбирают их в зависимости от места установки.

Расчет мощности

Приобретается БП отдельно от ленты и в комплекте с ней не идет. Главный параметр выбора — его номинальная мощность. Как же подобрать и рассчитать необходимый под ваши нужды соответствующий блок?

Для этого в первую очередь необходимо знать мощность всей ленты. Плюс прибавить к ней определенный запас по ваттам. Минимум этого запаса — 30% от общей мощности.

Как подсчитать мощность светодиодной ленты? Для начала узнайте сколько потребляет 1 метр. Эти данные обычно указываются на упаковке.

Если упаковки нет, то можно воспользоваться таблицей и примерно рассчитать мощность, в зависимости от типа светодиодов и их количества на 1 метр.

После этого замерьте длину всех отрезков, которые будут подключаться к блоку.

Далее расчет мощности блока питания нужно сделать по формуле:

мощность блока питания

мощность 1 метра ленты

ее общая длина

K

коэффициент, минимум=1,3

Для примера: у вас есть лента 4,8Вт/м. Ее протяженность — 18 метров. Формула расчета мощности показывает, что вам необходим БП мощностью в 112Вт.

Pб=4,8Вт/м*18м*1,3=112,32Вт

При этом всегда выбирайте блок, ближайший в большую сторону. Для данного случая это 120Вт.

Коэффициент запаса мощности

Коэффициент запаса мощности меньше 30% не используйте. Зачем он вообще нужен, спросите вы?

Он необходим, чтобы блок питания не работал на пределе своих возможностей. Если вы подберете блок строго по значению мощности ленты, то проработает он совсем не долго. И то, если это качественное изделие.

Нагрев корпуса в этом случае будет стабильно составлять 60-70 градусов. А что говорить о внутренних элементах схемы!

При этом вполне возможны появления посторонних звуков.

Нормальный блок (без вентилятора), вообще не должен издавать никаких звуков — ни свистеть, ни трещать.

Также при перегреве возможны нарушения некачественной пайки. Зачастую, именно она является частой причиной выхода прибора из строя.

Не облуженные выводы элементов, со временем окисляются и элементарно пропадает контакт. Найти такую неисправность простым обывателям, не связанным с радиотехникой, бывает сложно.

И они просто выкидывают блок в мусорку. Хотя для его починки, всего-то нужно было хорошенько пропаять один из контактов.

Подключение проводов и клемм

После того, как определились с типом и мощностью, необходимо выполнить правильное подключение. На всех блоках обязательно идет маркировка клемм. Перепутать бывает сложно. Главное разобраться, что означают эти надписи.

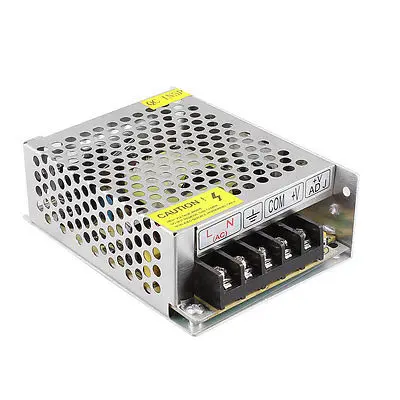

Первые клеммы обозначают как L и N. Это контакты подключения напряжения питания 220 Вольт. L — это фаза, N — ноль.

Но по-большому счету, фазировка или полярность здесь не важны. Поэтому не обязательно выяснять, где у вас в проводке ноль, а где фаза. Блок будет работать одинаково.

Конструктивно в БП на входе стоит мостовой выпрямитель, и ему все равно к какой паре диодов будет подана фаза.

Хотя предохранитель изначально и стоит в фазной цепи L.

Обратите внимание, что некоторые блоки могут подключаться как в сеть 220В 50Гц, так и 110В 60Гц (напряжение в США). Для этого у них сбоку имеется переключатель.

Выставьте его в положение 220V, иначе при первом подключении можете спалить внутренние элементы прибора.

Затем идет значок заземления. Это место куда подключается заземляющий проводник, если у вас трехпроводная сеть и дома есть нормальный контур заземления.

Когда в розетках дома только фаза и ноль, без заземляющего провода Pe — данная клемма остается пустой. Ничего подключать на нее не нужно.

После, расположены клеммы со значками «+V» и «-V«. Это как раз таки выход на светодиодную ленту.

Иногда вместо «-V» может быть надпись «COM«.

При подключении светодиодной ленты 12-24В обязательно соблюдайте полярность.

Соответственно «+V» это место, куда подключается плюсовой провод, а «-V» — минусовой.

На тех корпусах, где +V и -V по 4шт и более, все эти выхода запараллелены. Поэтому без разницы, куда вы подключите 4 провода от 2-х лент, под две клеммы «+» и «-» или под четыре.

Однако производители рекомендуют при параллельном подключении нескольких лент, использовать все клеммы блока питания.

Чем мощнее БП, тем больше у него выходных клемм для подключения светодиодных лент.

Когда для вас не принципиальны габариты, то можно даже поставить б/ушный блок питания от компьютера. Главное, чтобы его характеристики подходили.

То есть, выходное стабилизированное напряжение 12 или 24В, и необходимая мощность с 30% запасом. Правда, такие модели обычно идут с вентилятором и будут сильно шуметь, имейте это ввиду.

Чтобы понять на самой ленте, где какие контакты, внимательно посмотрите на ее подложку. Если там нет явных надписей с «+» ««, то ищите другие обозначения.
Например, там где будет надпись 12V — это плюсовой контакт, а где буквы GND — минусовой.

Когда лента уже идет с припаянными проводами, то как правило, черный цвет обозначает минус, а красный — плюс.

Однако доверяться только цветам не стоит. Всегда проверяйте саму ленту.

Регулировка напряжения на блоке питания

Еще на корпусе с самого краю может быть регулировочный винт. Обозначен он как ADJ.

Он убавляет или добавляет выходное напряжение. Например, когда у вас в сети стабильно ниже чем 220В (200-205В), то и светодиоды в ленте будут гореть не так ярко, как должны.

Подрегулировать это можно с помощью данного винта. Однако специалисты не советуют делать выход больше 12В. Считается даже лучше, если выходное напряжение будет немного меньшим. Это здорово продлит срок службы ваших светодиодов.

Запомните, что источник питания напрямую влияет на срок работы ленты, если у него выход больше 12 Вольт. Все остальные проблемы, как правило связаны с перегревом, деградацией кристаллов и некачественными производителями.

Причины выхода из строя светодиодной ленты

Светодиодные ленты выходят из строя по разному. Если от перенапряжения — то сгорают все элементы сразу, или перестают светить некоторые сегменты.

Если от перегрева, то неравномерно теряется яркость по всей ленте. Одни светодиоды светят ярче, другие тусклее.

Когда вышел срок службы, то светодиоды равномерно теряют яркость до определенного момента. После достижения минимума, яркость деградации прекращается.

Иногда бывает, что лента начинает самопроизвольно мигать. Если мигает вся одновременно — причина в блоке питания. Если сегментами — то проблема в самой ленте.

Подключение RGB ленты

Если у вас лента многоцветная — RGB, то в этом случае еще нужно подключить контроллер.

Он устанавливается всегда после БП. Его входное напряжение — 12 или 24Вольт.

То есть, теперь вы подключаете RGB ленту не к источнику питания, а к контроллеру. У многоцветной ленты всего 4 провода.

Каждый провод отвечает за свой цвет:

  •  синий Blue  — клемма «В» на контроллере
  •  зеленый Green  — клемма G
  •  красный Red  — зажим R
  • черный или другого цвета провод отличный от первых — клемма V+

Разъем Power (питание) — это место куда подключаются провода питания.

Здесь тоже нужно соблюдать полярность. Плюс с блока на «+V» контроллера, минус к «-V».

Как видите, ничего сложного в подключении блока и светодиодной ленты нет. Главное разобраться в надписях и клеммах.

Место установки

Ну и в конце следует рассмотреть вопрос, где физически можно размещать блоки питания. Тут есть несколько рекомендаций:

  • в первую очередь вам необходимо обеспечить вокруг места установки БП воздушное пространство в 20см с каждой стороны. Оно требуется для естественной вентиляции.
  • нельзя его размещать возле нагревательных приборов и горячих поверхностей. Это ведет к перегреву и снижает максимально допустимую нагрузку для подключения.
  • если в схеме применяется два и более источника питания, то не располагайте их вплотную друг к другу.
  • не размещайте блок питания так, чтобы на него попадали прямые солнечные лучи.
  • не желательно размещать БП в местах, где в дальнейшем не будет доступа для его обслуживания. Всегда предусматривайте для этого какое-либо технологическое отверстие или съемную панель.

Как выбрать источник питания для светодиодов

Независимо от того, собираете ли вы свой собственный светодиодный светильник, ремонтируете и модернизируете существующие светильники или покупаете новые светодиодные светильники, вам необходимо найти правильный источник питания для ваших светодиодов. Вам понадобится драйвер светодиода постоянного тока или источник питания постоянного напряжения (или их комбинация), чтобы ваши светодиоды работали правильно. Есть много различных факторов, которые следует учитывать при выборе источника питания для светодиодного освещения. Этот пост расскажет об этих многих факторах и поможет вам выбрать правильный источник питания для ваших светодиодов!

ПЕРВОЕ… Убедитесь, что вы контролируете ток ваших светодиодов

Для большинства светодиодов требуется устройство ограничения тока (будь то драйвер или резисторы), чтобы предотвратить перенапряжение светодиодов. Этот драйвер постоянного тока или токоограничивающий резистор используется для регулирования тока светодиодов, обеспечивая их безопасную работу и максимально увеличивая срок их службы. Электрические характеристики светодиодов изменяются при нагреве; если ток не регулируется, светодиоды со временем будут потреблять слишком много тока. Это перерасход тока приведет к колебаниям яркости светодиода, что приведет к сильному внутреннему нагреву, что в конечном итоге приведет к выходу из строя светодиода. Если вы строите свой собственный светодиодный светильник или работаете с любым из наших звездообразных светодиодов, вам понадобится устройство постоянного тока в вашей системе. Большинство готовых светодиодных продуктов или светодиодных лент (которые вы покупаете прямо в магазине) уже имеют встроенные драйверы или резисторы для регулирования тока. Если вы не уверены, нужен ли вам источник постоянного тока, посмотрите этот полезный пост, чтобы узнать. Если у вас нет устройства ограничения тока, первым шагом будет поиск драйвера; но если ваш светодиодный продукт уже контролирует ток, вы можете следовать этому сообщению, чтобы найти источник питания постоянного напряжения.

Блок питания постоянного напряжения можно использовать для питания светодиодных ламп, в которых уже есть резисторы или драйверы постоянного тока. Эти типы продуктов обычно требуют постоянного напряжения постоянного тока. Если вы питаетесь от батареи или имеете постоянное напряжение постоянного тока, достаточное для ваших ламп, то считайте себя счастливчиком. В девяти случаях из десяти это не так, и вам понадобится блок питания, чтобы преобразовать вашу мощность в безопасное напряжение постоянного тока для ваших источников света. Например, светодиодные гибкие ленты имеют встроенные токоограничивающие резисторы (как вы можете видеть, встроенные в основание гибкой платы). Если бы вы захотели установить это в свой автомобиль, вам бы не понадобился источник питания. Автомобильные аккумуляторы выдают 12 В постоянного тока плюс-минус. Питания 12 В от аккумулятора будет вполне достаточно для ваших фонарей. Но для того, чтобы включить эти полосы в дома, необходим преобразователь переменного тока в постоянный, который будет принимать стандартное бытовое напряжение 120 В переменного тока и преобразовывать его в 12 В постоянного тока.

Как правильно выбрать блок питания?

Итак, вам нужен источник питания постоянного напряжения, который может преобразовывать переменное напряжение в доме в безопасное постоянное напряжение. Есть много факторов, которые влияют на поиск правильного источника питания для ваших нужд. Во-первых, мы должны заблокировать мощность, которая нам требуется от нашего источника питания.

Мощность

Для начала узнайте, сколько ватт будет потреблять ваш свет. Если вы хотите, чтобы от одного источника питания работало более одного источника света, вы должны суммировать мощности, чтобы найти общее количество используемых ватт. Удостоверьтесь, что у вас достаточно большой источник питания, предоставив себе запас на 20% от общей мощности, которую вы рассчитываете на основе своих светодиодов. Это легко сделать, умножив общую мощность на 1,2, а затем найдя блок питания, рассчитанный на эту мощность.

Например, у нас есть 4 ряда светодиодных лент мощностью около 12 Вт каждая. Простое их умножение покажет, что мощность нашей системы должна быть около 48 Вт. Теперь мы можем добавить 20% рекомендуемой амортизации с 48 x 1,2 = 57,6 Вт. Для этого проекта будет достаточно блока питания мощностью 60 Вт (или выше).

Напряжение/ток

При сборке светодиодного светильника или замене неисправного источника питания важно сначала убедиться, что выходное напряжение совместимо с напряжением светодиодов. Светодиодные продукты со встроенными регуляторами тока, как правило, довольно хорошо определяют, какое входное напряжение следует использовать. Например, для наших гибких светодиодных лент можно использовать источник питания на 12 В, поскольку это то, что им требуется.

Другим распространенным применением является использование мощных светодиодов с драйверами постоянного тока, для которых требуется входное напряжение постоянного тока. Скажем, у нас есть шесть светодиодов Cree, работающих от драйвера Mean Well LDD-H. Каждый светодиод работает при напряжении около 3,1 вольта. С шестью из них наше общее напряжение в этой последовательной цепи будет 18,6 В постоянного тока. Как правило, низковольтные драйверы, такие как Mean Well LDD-H, работают лучше, если у вас есть небольшой запас по напряжению, которое им требуется. Для этой установки я бы использовал источник питания с выходным напряжением не менее 24 В постоянного тока. Обратите внимание, что вы всегда должны убедиться, что используемый низковольтный драйвер (в данном случае Mean Well LDD-H) рассчитан на напряжение, которое вы хотите ввести. Mean Well LDD-H может выдержать 9-56VDC, так что у нас все готово в этой ситуации. Узнайте больше о расчете напряжения в различных цепях здесь.

Кроме того, убедитесь, что выбранный вами блок питания выдерживает потребляемую мощность. Напряжение в сети будет меняться в зависимости от того, где вы находитесь в мире. Убедитесь, что вы знаете, какая мощность переменного тока у вас: низкая (90–120 В переменного тока) или высокая (200–240 В переменного тока). Многие блоки питания, такие как продукты Mean Well, будут рассчитаны на полный диапазон, но всегда полезно знать ваш вход переменного тока и убедиться, что используемый вами блок питания подходит для этого.

Блоки питания для светодиодов с регулируемой яркостью

Если ваши светодиоды поддерживают диммирование и вы хотите отрегулировать их яркость, убедитесь, что вы выбрали блок питания с возможностью диммирования. В спецификациях источника питания должно быть указано, является ли источник питания диммируемым или нет, и какой тип управления диммером он использует. Я кратко расскажу о двух типах управления:

ШИМ-диммирование: Также известное как диммирование с широтно-импульсной модуляцией, может использоваться со всеми блоками питания. Даже блоки питания на нашем сайте, на которых в спецификациях не указано «диммируемый», можно диммировать с помощью настенных или удаленных диммеров с ШИМ. Это связано с тем, что диммеры с широтно-импульсной модуляцией встроены в полосу света, затемняясь на стороне цепи 12 В постоянного тока. Диммеры PWM фактически пульсируют свет на высоких частотах, чтобы изменить восприятие света невооруженным глазом. Чем выше частота, тем ярче они будут.

TRIAC Диммирование: Этот тип диммирования позволяет диммировать светодиоды стандартными диммерами. Вы должны убедиться, что источник питания подходит для диммирования переменного тока (TRIAC), проверив спецификации. Нашими текущими продуктами, которые предлагают такие элементы управления диммированием, являются блоки питания с регулируемой яркостью Magnitude. Эти источники питания работают, изменяя мощность на стороне переменного тока цепи с помощью диммера TRIAC. Изменение мощности, создаваемое диммером на входе переменного тока, будет изменять напряжение на выходе постоянного тока и управлять яркостью светодиодов. Диммеры TRIAC можно найти в обычных хозяйственных магазинах. Самыми популярными/узнаваемыми брендами будут Lutron и Leviton.

Температура и погода

Важным фактором, который нельзя упускать из виду при выборе блока питания, является область и окружающая среда, в которой он будет использоваться. Блоки питания работают наиболее эффективно, если они используются в пределах своих температурных параметров. Спецификации источника питания должны включать безопасный диапазон рабочих температур. Лучше всего работать в этом диапазоне и следить за тем, чтобы блок питания не размещался там, где может накапливаться тепло и превышать эту максимальную рабочую температуру. Как правило, втыкать блок питания в крошечный корпус без системы вентиляции — плохая идея. Это позволит даже минимальному теплу, выделяемому источником, накапливаться с течением времени и, в конечном итоге, нагревать источник питания. Поэтому убедитесь, что в помещении не слишком жарко или холодно, и что жар не может подняться до опасного уровня.

Каждый блок питания светодиодов также имеет класс защиты от проникновения (IP). Степень защиты IP состоит из двузначного кода, указывающего размер твердых частиц и давление жидкости, которым может противостоять блок питания. Первое число относится к размеру твердых частиц, которые может выдержать устройство, а второе число относится к количеству жидкости, которое может выдержать устройство. По мере увеличения каждого числа растет и уровень защиты. По мере увеличения первого числа продукт становится защищенным все более и более мелкими объектами (вплоть до частиц пыли), что делает его менее восприимчивым к проникновению чего-либо и причинению ему вреда. По мере увеличения второго числа продукт переходит от защиты только при небольшом дожде к защите при полном погружении. Взгляните на полезную таблицу ниже и убедитесь, что у вас есть блок питания с рейтингом IP, который защитит ваш источник от окружающей среды, в которой он будет находиться.

Эффективность

Эффективность источника питания показывает количество энергии, которое фактически идет на загорание светодиода. Чем выше процент эффективности источника питания, тем больше энергии вы в конечном итоге сэкономите. Для светодиодных приложений рекомендуется выбирать источник питания с КПД 80% или выше. Обратите внимание на блоки питания Mean Well и Phihong, чтобы выбрать наиболее эффективный вариант, поскольку их рейтинги эффективности достигают 90-го процентиля.

Размер

При выборе источника питания для вашего светодиодного проекта важно знать, где его нужно разместить или установить. Если вы хотите поместить его внутрь продукта, который вы делаете, он должен быть достаточно маленьким, чтобы поместиться в отведенном месте. Если он находится вне приложения, у него должен быть способ установить рядом. Существует множество блоков питания, предлагаемых в различных размерах и формах в соответствии с вашими потребностями.

Класс II или Класс 2??

Эти два номинала легко спутать, так что давайте убедимся, что теперь, когда мы подошли к концу понимания блоков питания для светодиодов, мы разобрались с ними. Блок питания класса 2 соответствует ограниченным уровням мощности, определенным Национальным электротехническим кодексом (NEC), и соответствует требованиям стандарта UL 1310. Источники питания класса 2 ограничены 60 В постоянного тока и 100 Вт. Поскольку их мощность ограничена, блоки питания класса 2 не могут питать такое же количество светодиодов, как и другие источники питания, не соответствующие номиналу. Здесь вы должны решить, хотите ли вы работать на большей длине от одного источника питания или придерживаться безопасности источника питания класса 2, защищенного от огня и поражения электрическим током.

Класс II на самом деле относится только к входным и выходным проводам с двойной изоляцией. Драйверы класса II популярны, поскольку не требуют заземления.

Найдите наиболее подходящий для вас блок питания

Надеемся, что этот пост помог вам найти правильный блок питания для ваших светодиодных фонарей. Существует множество вариантов на выбор, поэтому не торопитесь и выберите тот, который лучше всего подходит для вашей ситуации и соответствует требованиям безопасности в окружающей его области, чтобы он прослужил долго. Если вы ищете, с чего начать, я настоятельно рекомендую блоки питания Mean Well, это уважаемый бренд с большим количеством драйверов и расходных материалов для светодиодов с фантастическими гарантиями.

По техническим вопросам или если вам нужна дополнительная помощь, звоните нам по телефону (802) 728-6031 или пишите по адресу [email protected] com. Наша служба технической поддержки доступна с 8:00 до 17:00. EST с понедельника по пятницу.

Как выбрать и установить блок питания для светодиодной ленты?

Существует множество типов светодиодных осветительных приборов. Большинству из них требуется источник питания низкого напряжения, также называемый светодиодным трансформатором или драйвером. Крайне важно знать различия между различными светодиодными продуктами и типами блоков питания, которые им необходимы.

Вам также необходимо знать их ограничения по установке, чтобы убедиться, что ваши светильники совместимы с их трансформаторами. Помните, что использование источника питания постоянного тока 24 В для светодиодной лампы постоянного тока 12 В не сделает ваши лампы ярче. Это правило действует и наоборот. Использование неподходящего источника питания для полосок только повредит их и даже может привести к пожару. Кроме того, всегда воздерживайтесь от использования двух источников питания на одном светодиодном светильнике или контроллере светодиодного освещения.

В этом посте мы расскажем, как правильно выбрать источник питания для вашего проекта освещения и как его установить. Если у вас возникнут проблемы с блоком питания для светодиодов, это руководство поможет вам найти стандартные способы устранения неполадок.

Руководство по артикулам

  • 1. Факторы, которые необходимо учитывать.
  • 2. Рекомендуемые марки блоков питания
  • 3. Подключение светодиодных лент к блоку питания
  • 4. Могу ли я подключить несколько светодиодных лент к одному источнику питания для светодиодов?
  • 5. На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?
  • 6. Советы по установке блока питания
  • 7. Устранение распространенных проблем с блоком питания

1. Факторы, которые необходимо учитывать.

Нелегко найти нужный светодиодный драйвер в разнообразии вариантов. Существует множество факторов, которые следует учитывать при выборе того, который лучше всего подходит для вас. Вы можете получить базовые знания в нашем руководстве по светодиодным драйверам здесь.

Светодиодные ленты работают при низком напряжении. Общие напряжения полосы составляют 5 В, 12 В или 24 В постоянного тока. Вы не можете подключить их напрямую к источнику питания, так как в большинстве домашних хозяйств используется электричество 120–277 В переменного тока. Из-за такой значительной разницы в напряжении вашим светодиодным лентам потребуется подходящий источник питания или драйвер. Драйвер преобразует высоковольтный переменный ток в низковольтный постоянный, чтобы соответствовать потребностям ваших светодиодных лент для работы.

Вот факторы, которые необходимо учитывать при выборе источника питания для ваших ленточных светильников.

1.1 Источник постоянного напряжения или постоянного тока для светодиодов?

Блок питания постоянного напряжения рассчитан на одно выходное напряжение постоянного тока. Большинство источников питания постоянного напряжения (или драйверов) — это 12 В постоянного тока или 24 В постоянного тока . Светодиодный светильник, рассчитанный на постоянное напряжение, обычно указывает величину входного напряжения, необходимую для правильной работы.

Источник питания постоянного напряжения получает стандартное линейное напряжение (120–277 В переменного тока), которое является нормальным выходом из настенных розеток. Драйверы постоянного напряжения переключают это напряжение переменного тока (VAC) на низкое напряжение постоянного тока (VDC). Он всегда будет поддерживать постоянное напряжение, независимо от того, какая токовая нагрузка на него возложена.

Блок питания постоянного тока рассчитан на фиксированный выходной ток (мА). Драйвер изменяет напряжение в электронной цепи, что позволяет току оставаться постоянным во всей светодиодной системе.

Основные значения силы тока для драйверов светодиодов постоянного тока:

  • 350 миллиампер (мА)
  • 700 мА
  • 1 ампер на всех светодиодах в серии.

    Светодиодные драйверы постоянного напряжения часто используются для питания светодиодных лент. Светодиодные ленты в основном выпускаются в двух стандартных производственных исполнениях.

    Конструкция постоянного напряжения (без встроенной ИС)

    Многие светодиодные ленты используют простую архитектуру постоянного напряжения. Эта конструкция имеет небольшую сложность и экономична. Но он имеет низкий КПД и не может похвастаться хорошей регулировкой тока. Для этой конструкции потребуется блок питания постоянного напряжения.

    Конструкция постоянного тока (со встроенной ИС)

    Высококачественные светодиодные ленты часто включают эту архитектуру со встроенной ИС. Эта конструкция обеспечивает постоянный выходной ток с более точным управлением отдельными цепями. Это означает, что у вас будет меньше проблем с падением напряжения. Этот вариант также нуждается в блоке питания постоянного напряжения.

    1.

    2 Определение технических характеристик светодиодной ленты

    Ваша лента ’ 9Спецификации 0006 определяют, какой блок питания вам понадобится.

    Серия светодиодных лент Myledy 2835, например

    Классическое входное напряжение для светодиодных лент составляет 12 В или 24 В.

    Перед выбором блока питания убедитесь, что выходное напряжение драйвера светодиодов совместимо с входным напряжением вашей светодиодной ленты.

    • Ватт на метр

    Следующим фактором, который необходимо учитывать, является то, какая мощность потребуется вашим лентам.

    Допустим, ваши светодиодные ленты потребляют не менее 14 Вт на метр. Для полосы длиной 8,5 м это означает, что ваша полоса будет потреблять 119ватт, так как 8,5 x 14 = 119.

    Чтобы ваш источник питания оставался оптимальным и не выходил из строя раньше времени, выберите тот, который имеет как минимум на 20% больше номинальной мощности, чем у полос. Для приведенного выше примера подойдет блок питания мощностью не менее 150 Вт.

    • Длина светодиодной ленты

    Как известно, светодиодные ленты поставляются в катушках. Вам нужно будет учитывать длину вашей ленты при обеспечении ее соответствующим источником питания.

    Как правило, чем дольше катушка вращается, тем больше энергии она должна потреблять. Это же правило применяется, чем больше отдельных SMD на метр приходится на полосу.

    Если у вас длинные полоски, вам понадобится мощный драйвер.

    Чтобы измерить энергопотребление вашей светодиодной ленты, умножьте ее общую длину на мощность в ваттах на метр.

    Например, у вас есть 10-метровая полоса 24 В, которая потребляет 9,6 Вт на метр. Умножьте 9,6 Вт/м на 10 м, и вы получите 96 Вт.

    1.3 Определите минимальную мощность источника питания.

    При выборе блока питания обязательно применяйте правило 80%.

    Это правило гласит, что ваши светодиодные ленты используют только 80% нагрузки от источника питания. Это обеспечивает оптимальную производительность и увеличивает срок службы. Поддержание вашей ленты на уровне 80% от номинальной мощности вашего устройства также может поддерживать идеальную температуру.

    Используя приведенный выше пример на 96 Вт. Если вам нужно управлять светодиодной лентой мощностью 96 Вт, мощность драйвера должна быть:

    • 96 Вт / 0,8 = 120 Вт

    Это означает, что вам понадобится драйвер мощностью 120 Вт или выше.

    1.4 Определите тип источника питания.

    При соединении блока питания со светодиодной лентой ключевое значение имеет совместимость. Какой из них вам понадобится, определяется такими аспектами, как установка и масштаб вашего проекта.

    • Адаптер питания

    Для приложений, которым требуется меньше энергии, больше подходят адаптеры.

    Их легче установить, но при этом они сохранят мощность, необходимую для поддержания производительности полос.

    Адаптеры питания также достаточно малы, чтобы их можно было спрятать. Благодаря этому внешний вид вашего светильника выглядит чище и привлекательнее.

    • Блоки питания для светодиодов

    Блоки питания, конечно, могут производить гораздо большую мощность по сравнению с адаптерами.

    Более высокая мощность делает их подходящими для более крупных проектов, в которых используются более длинные светодиодные катушки.

    1.5 Некоторые другие соображения

    диммируемый драйвер для светодиодного освещения

    Большинство светодиодных лент имеют функцию диммирования, позволяющую регулировать яркость. В этом случае вам нужно убедиться, что ваш блок питания поддерживает функции диммирования.

    К счастью, существует множество источников питания, которые могут дополнить диммируемую светодиодную ленту. Перед покупкой убедитесь, что выбранный вами блок питания помечен как диммируемый.

    Светодиодные ленты могут использоваться для различных целей как внутри помещений, так и снаружи.

    Если вы разместите полоски на открытом воздухе, им потребуется защита от непогоды. Не только ваши полоски, но и их блок питания.

    Здесь на помощь приходит гидроизоляция. Гидроизоляция защищает блок питания от влаги, которая может повредить его компоненты.

    Для некоторых приложений внутри помещений также может потребоваться водонепроницаемый драйвер, особенно если это влажная среда.

    В целях безопасности блоки питания для светодиодных лент должны иметь функции защиты. Эти протоколы защиты должны учитывать такие риски, как перегрузки по току, перегрев, короткое замыкание и обрыв цепи.

    Эти меры предосторожности приведут к отключению неисправного и опасного источника питания. Хотя функции защиты источника питания не являются обязательными, вы, тем не менее, хотели бы иметь их для своей безопасности. На случай, если в вашем силовом агрегате возникнет проблема, у вас будут действующие протоколы безопасности.

    Поэтому рекомендуется устанавливать только блоки питания с функциями защиты.

    Стандарты UL используются для оценки качества и безопасности электротехнической продукции.

    Если продукт соответствует этому стандарту, он получает сертификат UL. Наличие сертификата UL указывает на то, что продукт соответствует эталону безопасности и качества UL. Убедитесь, что устройство, которое вы собираетесь купить, сертифицировано UL, чтобы обеспечить надежность и безопасность продукта.

    • Драйверы класса 2 UL соответствуют стандарту UL1310 . Этот стандарт означает безопасный выход для прикосновения, не требующий принципиальной защиты на уровне светодиода/светильника. Наличие этого соответствия означает, что продукт практически не имеет риска возгорания или поражения электрическим током. Эти блоки питания используют менее 60 вольт (сухой) и 30 вольт (мокрый), менее пяти ампер и менее 100 Вт. Эти ограничения, хотя и более безопасные, налагают ограничения на количество светодиодов, которыми может управлять драйвер класса 2.
    • Драйверы , сертифицированные UL для класса 1, имеют выходные диапазоны, выходящие за рамки обозначений UL для класса 2. Драйверы класса 1 UL производятся под высоким напряжением, что требует защиты внутри устройства. Хотя существует меньше мер предосторожности, драйвер класса 1 может вместить больше светодиодов, что делает его более эффективным, чем драйвер класса 2.

    2. Рекомендуемые марки блоков питания

    Вот некоторые из лучших марок блоков питания. Этот список дает вам отправную точку в поиске надежного бренда для питания ваших проектов освещения.

    Mean Well

    Mean Well является одним из ведущих производителей блоков питания для электронных продуктов.

    Согласно отчету Micro Technology, в 2021 году эта компания заняла 4-е место в мире по производству блоков питания. Он может похвастаться десятками драйверов для светодиодов, хорошо зарекомендовавших себя благодаря своему качеству и дизайну.

    Tridonic

    Еще одним ведущим производителем блоков питания для ленточных светильников является Tridonic. Эта компания обычно предоставляет световые решения для различных приложений и отраслей.

    Наряду с инновациями в области освещения появились различные эффективные блоки питания для светодиодов. Штаб-квартира находится в Австрии, завоевав доверие клиентов различных компаний по всему миру.

    Inventronics

    Inventronics — еще один ведущий мировой производитель осветительных приборов. Эта компания специализируется на создании надежных и инновационных продуктов светодиодного освещения.

    Ее линейка блоков питания и драйверов для светодиодов является одной из самых востребованных на рынке.

    Eaglerise

    Компания Eaglerise начала свою деятельность в Китае в 1990-х годах, став важным игроком в индустрии освещения.

    Обладая тремя научно-исследовательскими центрами, компания продолжает оставаться мировым поставщиком светодиодных ламп и соответствующих им драйверов.

    3. Подключение светодиодных лент к блоку питания

    Светодиодные ленты представляют собой низковольтные электрические устройства. Первое, что нужно помнить, это то, что вы никогда не должны подключать их напрямую к источнику питания переменного тока 220 или 110 вольт. Вам понадобится драйвер или блок питания для преобразования высокого напряжения в низкое (12 В или 24 В) для ваших светодиодных лент.

    Еще одна вещь, на которую следует обратить внимание, — это полярность. Есть два типа полюсов: положительный (+) и отрицательный (-) . Всегда подключайте провода с противоположными полюсами. Подключение с неправильной полярностью может повредить ваше устройство. Когда дело доходит до адаптеров питания, вам не придется беспокоиться о полярности.

    Наконец, подключить полосу к адаптеру питания так же просто, как вставить вилку постоянного тока в розетку.

    4. Можно ли подключить несколько светодиодных лент к одному источнику питания для светодиодов?

    В зависимости от мощности вашего блока питания можно подключить более одной светодиодной ленты к одному блоку. Пока общая мощность вашей полосы не превышает мощность вашего блока питания, все готово.

    Тем не менее, параллельное подключение множества катушек к одному источнику питания может увеличить вероятность падения напряжения. Один из способов заключается в последовательном соединении. Этот метод полезен, если вы хотите установить непрерывную катушку.

    5. На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?

    Падение напряжения становится более заметным, чем дальше ваши SMD находятся от источника питания. Если вы используете длинные кабели от блока питания до светодиодных лент, убедитесь, что эти кабели сделаны из толстой меди. Медь помогает минимизировать потери напряжения внутри полос.

    Вы можете использовать таблицу калибров, чтобы определить правильную толщину кабеля для вашей установки. Таблица размеров позволяет вам увидеть правильную толщину для потребляемой мощности вашей светодиодной ленты.

    Для получения подробной информации вы можете обратиться к другой статье «Практические способы предотвращения падения напряжения на светодиодной ленте».

    6. Советы по установке блока питания

    Драйверы светодиодов, как и большинство электронных устройств, чувствительны к влаге и температуре. Вам нужно будет установить драйверы светодиодов в сухом месте с достаточным потоком воздуха и вентиляцией, чтобы сохранить их надежность.

    Правильный монтаж необходим для воздушного потока и теплопередачи. Выполнение этого будет:

    • поддержание идеальной температуры
    • предотвращение перегрева
    • обеспечение оптимальной производительности
    • и увеличение срока службы Оставьте немного места и используйте только 80% максимальной номинальной мощности драйвера. Это гарантирует, что он не будет постоянно работать на полную мощность, избегая преждевременного нагрева.

      Избегайте ненужного перегрева

      Воздушный поток может привести к поломке блока питания. Очень важно убедиться, что во время установки драйверам всегда достаточно воздуха, чтобы они могли дышать. Тесное пространство ограничивает поток воздуха, поэтому не ставьте драйверы на них, если хотите предотвратить перегрев.

      Постарайтесь свести к минимуму время работы драйвера

      Примите меры, чтобы сократить время работы драйвера. Установите переключатель, который можно щелкнуть, чтобы обеспечить полностью замкнутую цепь.

      7. Устранение распространенных проблем с блоком питания

      >> Ознакомьтесь с ограничениями по установке вашего блока питания

      Как бы вам ни хотелось, вы не сможете установить все виды блоков питания так, как вам хотелось бы для вашего проекта. Каждый блок питания имеет свои ограничения по установке. Вы не должны игнорировать эти ограничения, если хотите продолжать использовать свое устройство на оптимальном уровне.

      В качестве примера возьмем водонепроницаемый блок питания. Вы должны устанавливать водонепроницаемые блоки питания лицевой стороной вверх в хорошо проветриваемом помещении. Этот метод монтажа позволяет эффективно отводить тепло от использования.

      Если вы проигнорируете эту рекомендацию, вы рискуете выйти из строя блока питания из-за перегрева.

      Наши водонепроницаемые блоки питания гораздо менее требовательны к монтажным ограничениям. Они могут быть установлены боком, вверх ногами или любым другим способом, но их нельзя устанавливать под прямыми солнечными лучами или таким образом, чтобы они подвергались прямому воздействию наружных элементов или стоячей воды. При установке на открытом воздухе эти блоки питания всегда следует помещать в защищенную от непогоды коробку.

      >> Всегда проверяйте правильность подключения

      Электропроводка является важным аспектом исправной силовой установки. Всякий раз, когда вы устраняете проблему, обязательно проверьте свою проводку на наличие чего-либо неладного. Даже опытные специалисты могут ошибаться, когда дело доходит до правильной проводки. Следите за оголенными проводами, которые касаются портов вашего источника питания.

      Также, как упоминалось выше, убедитесь, что у вас правильная полярность подключения. Если вы не уверены, что ваши провода подключены в правильной полярности, вы можете проверить это с помощью мультиметра.

      Большинство блоков питания имеют встроенную защиту от короткого замыкания. Это работает, потому что он вызывает эффект включения и выключения источника питания всякий раз, когда происходит короткое замыкание. Сгоревшие или дымящиеся провода — явный признак короткого замыкания. Обычно это происходит, когда свободные провода соприкасаются друг с другом.

      Другие причины включают установку непокрытых медных контактных площадок на металлическую поверхность и шунтирование паяных соединений.

      >> Убедитесь, что блок питания имеет правильную настройку входного напряжения

      Убедитесь, что ваш блок настроен на правильную настройку входного напряжения.

      Если вы ошибетесь, не сделав этого, у вашего источника питания могут возникнуть некоторые проблемы, некоторые из которых могут быть постоянными. Необратимые повреждения возникают, если устройство работает с неправильными настройками в течение длительного периода времени.

      Некоторые блоки питания снабжены внутренними переключателями для установки параметров входного напряжения. Убедитесь, что вы используете эти переключатели, чтобы получить правильное входное напряжение драйвера.

      Заключительные слова

      Выбор правильного источника питания или драйвера для вашего проекта освещения может быть непростым, но ни в коем случае не сложным. Вам просто нужно учитывать несколько факторов при подключении низковольтных полос к соответствующему трансформатору.

      Источник питания вашей светодиодной ленты может влиять на ее яркость, общую производительность и срок службы. В сочетании с подходящим блоком питания вы можете быть уверены, что ваши полоски будут работать наилучшим образом.

      Вы ищете высококачественные драйверы светодиодов для своего проекта? Ознакомьтесь с нашим выбором здесь, в Myledy. Мы работаем уже почти десять лет и предлагаем светодиодные ленты для любого проекта, включая соответствующие адаптеры для обеспечения максимальной функциональности.

      Подпишитесь на нашу рассылку

      О Myledy

      Привет, приятно познакомиться! Я Myledy — фабрика светодиодных лент, основанная в 2003 году.

      С ростом я стал профессиональным производителем светодиодных лент и поставлял продукцию ряду всемирно известных брендов освещения.

      Теперь я хотел бы поделиться с вами нашими знаниями и опытом в области светодиодных лент, чтобы вместе улучшить уровень светодиодного освещения.

      Последние сообщения

      Запрос сейчас!

      Имя

      Эл. адрес

      Твое сообщение…

      Хотите высококачественное светодиодное освещение?

      Имя

      Эл. адрес

      Сообщение

      Концентрация, профессионализм, совершенство и верность Только на светодиодной ленте

      • Тел.: 0086-755-27908940
      • Электронная почта: [электронная почта защищена]

      Фейсбук Твиттер YouTube Скайп Линкедин

      Светодиодная лента

      Светодиодный профиль

      Быстрый доступ

      MYLEDY Регистрационный № 440306112027385 | © Copyright 2003-2021.
