Иногда необходимо определить мощность одного или нескольких потребителей электрической энергии. Такие измерения помогут определить, например, максимальную потребляемую мощность в доме или на производстве, чтобы правильно выбрать проводку, защиту и допустимую нагрузку на стабилизатор или преобразователь, можно узнать потребляемую мощность каждого из потребителей, если на время измерений отключить остальных потребителей электрической энергии.

В этих случаях обычно рекомендуется измерить потребляемый ток, и умножив его на напряжение рассчитать потребляемую мощность.

Но, для этого необходимо подключать амперметр, что не всегда удобно и безопасно. Однако, легко можно определить мощность с помощью счётчика электрической энергии.

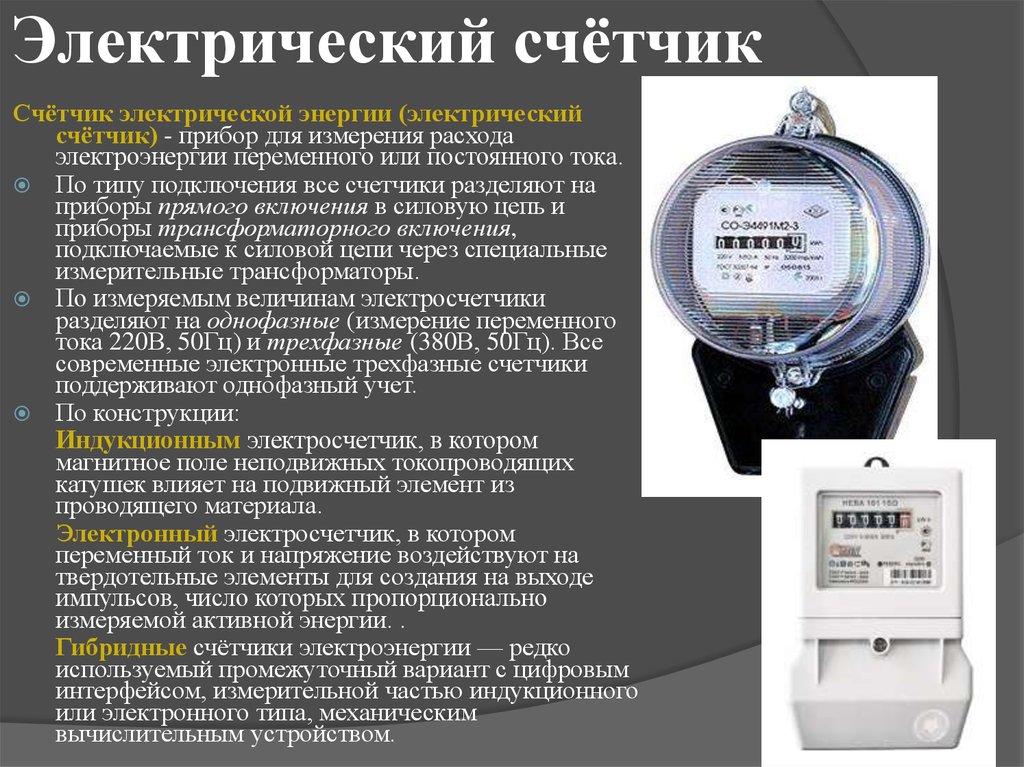

Счётчик электрической энергии считает не мощность, а работу, точнее, количество израсходованной электрической энергии, которое учитывает внесистемной единицей измерения кВт.ч. Это значит, что потребитель энергии, мощностью в 1 кВт, мог на этой энергии работать один час. Эту мощность будем считать образцовой, с которой будем сравнивать, а значит определять фактически потребляемую мощность.

Если из сети потребляется мощность 1 кВт в течение часа, то за это время счётчик с диском совершает определённое количество оборотов диска, которое указывается на каждом счётчике. Число оборотов, которое делает счётчик при количестве потреблённой энергии в 1 кВт.ч., указывается на каждом счётчике и оно различается у разных типов счётчиков.

Определение мощности счётчиком можно сделать двумя способами. По первому способу нужно назначить количество оборотов и отмерять время, за которое счётчик сделает один или несколько оборотов, а затем сравнивать результат с принятым образцом.

Засекать время можно, например, за одну минуту, за пять, десять или сколько угодно. Чем больше время, тем больше будет точность вычислений.

На любом счётчике имеется надпись, за сколько оборотов он насчитает 1 кВт. ч. электрической энергии. У разных типов счётчиков это число может быть разным. Для примера возьмём электрический счётчик, которые сделает 240 оборотов при потреблённой мощности 1 кВт.ч. Такое количество энергии израсходует потребитель мощностью в 1кВт за один час или в секундах за 3600 сек. Посчитаем, за сколько времени такой потребитель сделает один оборот.

3600 с : 240 об. = 15 с.

Если реальная фактическая мощность потребителя будет в n раз больше, то во столько же раз будет больше скорость вращения, а значит меньше время полного оборота диска. При меньшей мощности время необходимое для совершения одного полного оборота будет больше.

Предположим, что диск сделал оборот за 5 с, тогда пишем соотношение мощностей и скорости вращения и подставляем значения.

Расчёт мощности счётчиком по скорости вращения диска:

Тобразцовое : Тфактическое = 15 : 5 = 3 кВт

Значит, в данном случае рассчитанное время одного оборота при мощности в 1 кВт делим на фактическую скорость и получаем значение мощности в кВт. Как вариант этого способа, можно отмерять время не для одного, а для большего числа оборотов, тогда измерения будут точнее.

Однако, у этого способа есть небольшой недостаток. Не всегда есть под рукой секундомер или часы, по которым можно точно отмерять секунды, доли секунд. Тогда расчёт мощности делаем по второму способу. Считаем обороты, которые сделает счётчик за одну или несколько минут. В нашем случае счётчик, который делает 240 оборотов в час (за 60 минут), делает за одну минуту четыре оборота. Для большей точности будем считать обороты, например, за пять минут. За это время при мощности 1 кВт, счётчик за 5 минут должен сделать 20 оборотов. Если за это время счётчик сделал, например, 30 оборотов, то фактическую мощность определяем по другой формуле.

Расчёт мощности счётчика по числу оборотов диска:

Nфактическое : Nобразцовое = 30 : 20 = 1,5 кВт.

Этот способ будет точнее при большей скорости вращения диска счётчика или для точности измерять в течение большего времени.

Электронные счётчики не имеют диска вращения, но у них есть светодиод, который мигает чаще, чем больше потребляемая мощность. У них вместо количества оборотов считаем количество миганий светодиода и определяем мощность по тем же формулам.

Как измерить потребляемую мощность и проверить счётчик

Как измерить потребляемую мощность и проверить счётчик





Как измерить потребляемую мощность и проверить счётчик



Содержание:

# Условные обозначения на счётчике

# Измерение тока

# Измерение напряжения

# Расчёт характеристик по данным измерения



Знать мощность требуется во многих случаях. Например: Для расчёта требуемых сечений кабеля электропроводки.

Для определения расхода электроэнергии (потребляемая мощность). Остановимся на потребляемой мощности подробней.

Обозначение  мощности – английская буква P. Единица измерения – Ватт (W, Вт). 1000 Вт = Киловатт

Единица измерения использованной  электроэнергии Киловатт-час. Киловатт-час равен количеству энергии, потребляемой устройством мощностью один киловатт в течение одного часа (мощность, умноженная на время).

Сейчас много бытовой техники. В таблице (опубликована в интернете, со многими данными можно поспорить)  приведены ориентировочные данные   мощности, количества бытовой техники среднестатистической семьи. Указаны примерное время работы в часах и месячный расход электроэнергии.

ориентировочные данные мощности, количества бытовой техники, время работы в часах и месячный расход электроэнергии.

Конечно данные усреднённые, можно составить подобную таблицу для своей техники. Посчитать по новым данным. Если реальный расход и примерный расчёт на много отличаются, есть повод  проверить счётчик.

Как можно измерить мощность в быту? Самый распространённый способ при помощи счётчика электроэнергии.

По современному счётчику электроэнергии можно узнать не только расход электроэнергии. Можно определить ещё несколько видов нужной информации.

Для примера фото шкалы одного современного счётчика:

шкала счётчика

Данный счётчик показывает показания в киловатт*часах по тарифам: 1 – дневной, 2 – ночной, 3 (4) тарифы. В Перми 3 тарифа. В других городах другое количество тарифов (выходные, праздничные дни и тд.) Существуют счётчики  учитывающие  большее количество  тарифов.

Показывает мощность (Р) в Ваттах.

Е – kW*h показания, в случае, если счётчик используется в местности где однотарифный учёт. При многотарифном учёте это является суммой показаний тарифов. Этот показатель мы видим в данный момент на дисплее прибора.

6400 imp/(kW*h) Это передаточный коэффициент — количество импульсов (сколько раз загорается индикатор) в одном Киловатт*часе. Или число оборотов диска (импульсов индикатора) за которое счётчик насчитает один киловатт*час. Для данного счётчика – 6400 импульсов / КВт *час

Не все счётчики измеряют мощность. На всех обязательно указывается:

 сколько оборотов сделает диск в одном КВт *час (для электромеханических счётчиков).

Количество импульсов (сколько раз загорается индикатор) в одном Киловатт*час (для электронных счётчиков).

При наличии этих  данных и секундомера можно определить мощность.

Есть токоизмерительные клещи? Тогда можно сравнить фактическую мощность и мощность, учитываемую счётчиком.  Значит, с точностью достаточной для домашних условий, проверить счётчик.

Измеряем ток

Возникли сомнения в точности счётчика электрической энергии? Уверены в своих силах и имеете навыки работы с приборами? Тогда приступаем к замерам, расчётам и проверке счётчика.

Замеры нужно проводить  при включенной активной нагрузке. Например, лампы накаливания (только не энергосберегающие и светодиодные). Можно также включить утюг, бытовой нагреватель  или чайник, но они могут нагреться и выключиться в самый не подходящий для нас момент. Реактивная нагрузка (техника с электродвигателями и трансформаторами — холодильник, пылесос, стабилизатор …) внесёт дополнительные погрешности.

Измеряем ток:

Измеряем ток для расчётов

Данные измерений 1,3 А (I = 1.3 Ампера)

Измеряем напряжение:

Измеряем напряжение для расчётов

Данные измерений 220 В (U = 220 Вольт)

Считаем мощность фактическую: Pф = U*I / 1000    220*1.3 / 1000 = 0.286 КВт (286Вт)



Считаем мощность, учитываемую счётчиком. Воспользуемся следующей формулой:

Pу = (3600*N)/(A*T),  = (3600*16) / (6400*30) = 0,3КВт (300 Вт)

где: T – время, за которое произойдёт N импульсов (оборотов), измеряется в секундах;

A – передаточное число счётчика, в нашем случае 6400;  N  — в нашем случае 16 импульсов за 30 секунд.



Проверим отклонения P = (Pу – Pф) / Pф =  (0,3 – 0,286 / 0,286) * 100 = 1. 4 %

Результат не должен превышать 10%. Нормальный результат.

Мы конечно не лаборатория. В лаборатории приборы точнее и вовремя поверяются. Наши приборы имеют погрешность, может даже недопустимую.  Для «домашнего использования» можно сделать вывод — счётчик нормальный, надо проверять проводку, электроприборы.

Для проверки электроприборов и проводки  лучше вызвать специалиста. Причин может быть много. Для определения и устранения основной причины требуется опыт, приборы, знания и умения.



Осипенко Сергей Яковлевич

Публикация на сторонних сайтах возможна только при указании ссылки на первоисточник — www.permelectric.ru

Интеллектуальные счетчики электроэнергии — все, что вам нужно знать

Мы находим определенное лукавство в широком внедрении интеллектуальных счетчиков электроэнергии для жилых и коммерческих объектов по всей стране. В прошлом возникали некоторые проблемы с безопасностью, но мы надеемся, что большинство энергетических компаний решили эти проблемы. Однако, помимо этого, вопросы конфиденциальности и другие проблемы представляют собой факторы, которые следует учитывать при использовании этих устройств.


Содержание

  • Что такое интеллектуальные измерители мощности?
  • Интеллектуальные счетчики электроэнергии и интеллектуальная сеть
  • Интеллектуальные счетчики электроэнергии отчитываются перед энергетическими компаниями
  • Преимущества интеллектуальных счетчиков электроэнергии
  • Недостатки интеллектуальных счетчиков
  • Сколько интеллектуальных счетчиков имеется в США?
  • Опасны ли умные счетчики электроэнергии?
  • Заключительные мысли об интеллектуальных счетчиках электроэнергии

Что такое интеллектуальные счетчики электроэнергии?

Ваша электроэнергетическая компания или поставщик коммунальных услуг, скорее всего, уже установили интеллектуальный счетчик электроэнергии в вашем доме или офисе. Интеллектуальные счетчики электроэнергии позволяют и облегчают двустороннюю (сетевую) связь между счетчиком и центральной электрической системой. Вот что делает его «умным». В двух словах это означает, что коммунальная компания может считать показания вашего счетчика дистанционно .

Сравните это со старыми счетчиками с их ручными циферблатами, разбитыми на 5 циферблатов, похожих на часы, которые вам приходилось читать вручную, чтобы получить текущее общее количество киловатт-часов. Цифровые показания намного легче читать как потребителям, так и профессионалам.

Сетевые счетчики избавляют компанию от поездок к вам домой и удерживают сотрудников от вашей собственности (и от собак, лошадей и других животных, которые могут представлять проблему для считывателя счетчика). Это также лишает работы многих считывателей счетчиков. Хотя это, вероятно, хорошая новость для электрической компании, она представляет некоторые не очень хорошие новости для тех устаревших считывателей счетчиков.

Интеллектуальные счетчики электроэнергии и интеллектуальная сеть

Одно из преимуществ интеллектуальных счетчиков самих по себе заключается в том, что их легче интегрировать в интеллектуальную сеть. Это означает, что коммунальное предприятие (электроэнергетическая компания) может покупать и распределять электроэнергию более эффективно. В целом мы считаем, что это хорошо. Умные сети, безусловно, будущее и неотъемлемая часть выживания заведомо устаревшей американской электросети.

Теперь вы можете подумать, что экономия всего этого труда приведет к мгновенному сокращению затрат на энергию, верно?

Подумайте еще раз.

У интеллектуальных счетчиков электроэнергии для потребителей есть потенциальная отрицательная сторона. В основном это связано с использованием интеллектуальных счетчиков мощности для мониторинга энергопотребления в качестве средства разделения энергопотребления на периоды времени. Как мы привыкли видеть с сотовыми телефонами, коммунальная компания теперь может брать больше за использование электроэнергии в прайм-тайм.

В течение некоторого времени государственные регулирующие органы искали лучшие способы согласования потребления с производством. Это представляет потенциальную «темную сторону» использования интеллектуальной сети. Устаревшие счетчики сообщают только о количестве потребления за определенный период времени. Вам не говорят , когда эта энергия была израсходована.

Интеллектуальные счетчики электроэнергии отчитываются перед энергетическими компаниями

Интеллектуальные счетчики электроэнергии меняют все это. Они дают энергетическим компаниям и другим регулирующим органам возможность взимать больше денег в определенное время дня. Или они могут варьироваться в зависимости от времени года.

Представьте, например, что вы платите больше за электричество летом, если живете на юге, или больше за электричество зимой, если живете на севере. Хотите запустить эти инструменты в середине дня? Ваша настольная пила на 15 ампер может стоить вам меньше, если вы будете запускать ее ночью (хотя соседи могут захотеть привлечь вас к этому делу!)

С появлением электромобилей почти наверняка возрастет потребление электроэнергии в ночное время. Это также повышает важность того, чтобы коммунальные предприятия управляли потреблением электроэнергии в течение дня и ночи.

Преимущества интеллектуальных счетчиков электроэнергии

  • Более доступная информация об использовании энергии
  • Упрощенное считывание показаний счетчиков для потребителей, позволяющее лучше отслеживать привычки использования
  • Повышает приоритетность и организацию ресурсов коммунальных предприятий во время отключений и штормов для более быстрого реагирования и восстановления электроэнергии клиентам
  • Аналогично предыдущему, коммунальное предприятие также может выполнять балансировку нагрузки в критические периоды, чтобы поддерживать электроснабжение для максимально возможного охвата. в режиме реального времени
  • Более эффективное использование электрических ресурсов приводит к более эффективному использованию существующих электростанций

Недостатки интеллектуальных счетчиков

  • Более высокие затраты на установку и сборы за установку нового счетчика
  • Позволяет собирать персональные электронные данные об использовании, которые в конечном итоге привязаны к вашей личности
  • Требует дополнительного оборудования, обучения и ресурсов для работы с расширенным хранением данных, интерпретацией и управлением
  • Увеличение аппаратного обеспечения расходы из-за передовой электроники
  • Требуется дополнительная безопасность из-за управления более сложной электрической сетью

Мы проверили веб-сайт EIA США и обнаружили, что по состоянию на 2019 г. , в США установлено более 94,8 млн интеллектуальных счетчиков. Из них около 83,4 миллиона были жилыми (~ 88%). На данный момент более половины всех потребителей электроэнергии в США имеют умные счетчики. Большая часть этого была обусловлена ​​государственной политикой и желанием модернизировать интеллектуальную сеть США.

Настоящий скачок произошел с программой грантов для инвестиций в Smart Grid в соответствии с Законом о восстановлении и инвестициях США от 2009 года . В результате этих грантов по всей стране были установлены миллионы интеллектуальных счетчиков электроэнергии.

Опасны ли умные счетчики электроэнергии?

В начале были инциденты с умными счетчиками электроэнергии. Однако теперь они, похоже, стали широко использоваться без многочисленных сообщений об инцидентах. Еще в 2014 году Lakeland Electric (наша местная энергетическая компания) должна была заменить более 10 000 интеллектуальных счетчиков Sensus в жилых помещениях. Эти счетчики имели свойство перегреваться довольно впечатляющим образом и вызвали немало пожаров по всей стране.

Первоначально сообщалось, что причиной данного случая стало ослабление крепления счетчиков, установленных вне домов. Электричество в конечном итоге смогло пройти через воздушный зазор, создав тепло, которое в конечном итоге вызвало пожар или возгорание самого дома. Позже указанная причина включала способность воды просачиваться в счетчик и вызывать короткое замыкание.

В связи с отзывом интеллектуальных счетчиков потребители обошлись им примерно в 3,3 миллиона долларов между первоначальными затратами и заменой единиц. И это до учета затрат на рабочую силу.

С десятками миллионов интеллектуальных счетчиков, установленных по всей стране, мы вряд ли считаем практичным, чтобы коммунальные предприятия допустили неисправные продукты в дома и на предприятия. Помимо этих более ранних инцидентов, проблемы перегрева и короткого замыкания теперь возникают только в очень небольшом проценте продуктов. В конце концов, все заинтересованы в том, чтобы эти умные счетчики функционировали должным образом.

Мы считаем, что эти продукты абсолютно безопасны в использовании.

Заключительные мысли об интеллектуальных счетчиках электроэнергии

Итак, хороши ли интеллектуальные счетчики электроэнергии для бытовых потребителей электроэнергии? Возможно… а может и нет. Я имею в виду, если они дают мне бесплатные ночи и выходные, я в полном порядке, но если я увижу, что мои ставки взлетят до небес из-за того факта, что я живу во Флориде и хочу запустить небольшой кондиционер в середине 101 -градусный день, что ж, возможно, мне придется переосмыслить, сколько технологий я хочу разместить в своем доме.

Электросчетчик — Energy Education

Energy Education

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ИСПОЛЬЗОВАНИЕ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

ИНДЕКС

Поиск

Рис. 1. Североамериканский электросчетчик. [1]

Электросчетчик — это устройство, используемое для измерения потребления электроэнергии домом, зданием или другим устройством с электропитанием. Они используются для обеспечения точного выставления счетов клиентам. [2]

Аналоговые электрические счетчики, подобные тому, что показан на рис. 1, используют различные катушки и шестерни, однако его работа может быть упрощена до работы электродвигателя. Электрический ток, проходящий через катушки, создает изменяющиеся магнитные поля, на которые реагирует металлический диск. С помощью постоянного магнита диск вращается пропорционально количеству потребляемой электроэнергии. Его движение вращает шестерни, которые, наконец, показывают показания на циферблате, похожем на часы.

Цифровые счетчики просто показывают количество использованной электроэнергии в кВтч. Важно отметить, что ни цифровые, ни аналоговые счетчики не сбрасываются в начале месяца, энергетическая компания вычитает начало из конца, чтобы выяснить, сколько нужно выставить счет домохозяйству. Цифровые счетчики часто могут напрямую связываться с энергетической компанией, что снижает потребность людей ходить по окрестностям и смотреть на все счетчики.

Как читать

Электрический счетчик кажется сложным со всеми этими вращающимися циферблатами, каждый из которых вращается в противоположных направлениях, однако это не так уж сложно, как только секрет раскрыт. Следующее видео дает отличное руководство по считыванию показаний электросчетчика, краткое изложение которого приведено ниже.

Шаги

  1. Начните с крайнего правого набора . Запишите цифру, на которой стоит циферблат, или, если она находится между двумя цифрами, запишите меньшую из двух.
  2. Теперь прочтите циферблат слева от него , снова записывая меньшую из двух цифр, если она находится между двумя цифрами.
  3. Продолжайте до тех пор, пока не будет записан крайний левый циферблат , затем прочитайте записанный номер в обычном режиме.

Примечания

  • Если циферблат находится между 0 и 1, 0 является меньшим числом. Однако, если оно находится между 9 и 0, 9 — меньшее число (точно так же, как на часах, где 12 меньше 1).
  • Помните, что все эти циферблаты взаимосвязаны. Если неясно, прошел ли циферблат число или нет, прочитайте циферблат справа от него — если он прошел 0, следующий циферблат прошел число.

Число, указанное на счетчике, измеряет потребляемую электрическую энергию (в киловатт-часах, если на счетчике не указано иное).

Пример : если цифры со счетчика в следующем порядке справа налево — 1, 3, 4, 2 — то использовано 2431 кВтч. Взгляните на счетчик на рисунке 1 (нажмите, чтобы развернуть) и попробуйте его прочитать (он показывает 2211 кВтч).
