Мощность smd 5050: Светодиодная лента SMD 5050 300 led 12V IP33

Содержание

Светодиодная лента SMD 5050 300 led 12V IP33

Цена указана за 1 метр.

Описание товара

Светодиодная лента на чипах SMD5050, 60 светодиодов на метр, мощностью 14,4 Вт/м, напряжением питания 12 вольт.

Диодная лента обладает хорошей яркостью свечения и наиболее универсальна для оформления подсветки интерьера. Может быть использована альтернативой основному освещению в помещении. Подходит для подсветки потолков, полок, нишь, мебели.
Доступны варианты цветов, красный, синий, зеленый, холодный белый, теплый белый.

Данная лента SMD5050 имеет степень защиты IP33 и представлена в открытом виде, она не имеет защитного силиконового покрытия, поэтому лучше применять её в сухом не подверженном влаге помещении.

Спецификация продукта

Тип светодиодной ленты: Гибкая лента (Однорядная)
Тип светодиодов: SMD5050
Цвет свечения: Одноцветная
Рабочая температура: от (-20°C) до (60°C)
Светодиодный чип: Epistar
Длина ленты в мотке: 5 м
Колличество светодиодов: 60 led/м (300led/5м)
Продолжительность работы: 50,000 часов
Размеры: Д 500см x Ш 1. 0см x В 0.3см
Степень защиты: Не влагозащищённая IP33
Световой поток: 720 Люмен/м
Световой поток диода (лм): 12 Лм/пиксель
Входное напряжение (В): 12В (DC)
Ток потребления: 6А/5м
Мощность: 14.4Вт/м, 72Вт/5м

org/PropertyValue»> org/PropertyValue»>

Характеристики
.Артикул	00000175
.Входное напряжение, В	12
.Класс защиты, IP	33
.Количество светодиодов в метре, шт	60
.Кратность резки	5см
.Размер ДxШxВ, мм	5000x10x2.3
.Световой поток, Лм/м	660
.Угол свечения, °	120°
.Энергопотребление, Вт/м	14,4

Простота в подключении
Светодиодная лента может быть подключена в три простых шага:

I. Разрежьте вдоль светодиодную ленту там, где пунктирная линия разделяет два набора положительных и отрицательных точек подключения.

II. Отклейте часть защитной полосы с клейкой подложкой на одном конце. Откройте откидной беспаечный зажим, вставьте светодиодную ленту в разъем соблюдая полярность. Закройте откидную крышечку беспаечного зажима.

III. Обезжирьте предварительно то место куда будет клеится светодиодная лента. Удалите остатки защитной полосы с клеевой подложки и приклейте светодиодную ленту к нужной поверхности.

Советы по безопасности

Не смотрите прямо на светодиодную ленту когда она включена.
Всегда отключайте электропитание перед нарезкой / подключением светодиодной ленты.

Не подвергайте светодиодную ленту прямому или косвенному соприкосновению со влагой.Не перегибайте и не сгибайте светодиодную ленту, попытка согнуть светодиодную ленту по ширине или длине-накрест с радиусом менее 15 мм, приведет к повреждению дорожек.

Источник питания

Не подключайте светодиодную ленту непосредственно к сети переменного тока 220В.
Перед монтажом подключите светодиодную ленту к источнику питания и проверьте, все ли работает.

Планирование и установка

Гибкие светодиодные ленты очень универсальны и могут обеспечить превосходное решение по освещению в различных интерьеров. Для максимального освещения и использования всех преимуществ светодиодных лент, необходимо пройти несколько шагов от планирования и проектирования до первого этапа установки.

Небольшие рекомендации на первом этапе в процессе установки.

Некоторые общие вопросы задаваемые в процессе установки:

Где будет расположен ваш блок питания?

Как вы будете переключать светодиодное освещение, включать и выключается его?

Какая лучшая схема подключения наиболее оптимальна для вашей установки?

Как вы будете прокладывать проводку к вашему светодиодному освещению?

Подключение, блока питания и опции включения питания

Информация и иллюстрации ниже предлагаются рекомендации по выбору общий дизайн для вашего интерьера

Вкл / выкл светодиодной лентой происходит настенным выключателем

II. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью светодиодного диммера

III. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера

IV. Вкл / выкл / регулировка яркости свечения светодиодной ленты происходит с помощью беспроводного светодиодного диммера и приемника сигнала

V. Светодиодная лента питается непосредственно от аккумуляторной батареи 12 В, с использованием защитного предохранителя и переключателя

Проводка электропитания

Важным фактором, который необходимо учитывать при проектировании системы освещения является:
Длина и размер провода, необходимые для подключения светодиодных ленты к источнику питания.

Падение напряжения

Падение напряжения является нормальным, оно происходит в потоках электроэнергии по проводной связи в системах низкого напряжения.

**Рекомендуемая максимальная длины провода от источника питания до светодиодной ленты**
22 AWG провод Диаметр кабеля, мм =0.644 Сечение кабеля, мм²=0. 326 Сопротивление кабеля Ом/м =0.0530		18 AWG провод Диаметр кабеля, мм =1.02 Сечение кабеля, мм² =0.823 Сопротивление кабеля Ом/м = 0.0210
Длина ленты (длина в метр.)	Длина провода (максимальная длина в метр.)	Длина ленты (длина в метр.)	Длина провода (максимальная длина в метр.)
3.6	3	3.6	6
7.3	2.4	7.3	4.8
10.9	1.8	10.9	3.6
14.6	1.2	14.6	2.4

Варианты подключения светодиодной ленты к источнику питания

I. Световые ленты подключены последовательно друг за другом. Ленты которые подключены дальше от источника питания, наиболее подвержены падению напряжения.

II. Световые ленты подключены параллельно друг друга и питаются от центрального провода источника питания. Этот тип подключения имеет наиболее равномерную яркость свечения между светодиодными лентами.

III. Световые ленты подключены в замкнутую петлю, последовательно к источнику питания, конец второй ленты подключен к началу первой, такое подключение имеет равномерную яркость свечения.

IV. Все светодиодные ленты подключены к источнику питания. Общая потребляемая мощность должна определяться таким образом, чтобы не перегружать источник питания.

Подбор источника питания

Суммарная мощность блока питания, используемого в проекте зависит от требований потребляемой мощности каждой светодиодной ленты и общее падение напряжения в соединительных проводах. Светодиодная лента может быть подключена одной полосой или рядом полос, соединенных впритык или между собой.
Вычислить мощность для каждой ленты можно путем умножения мощности (ватт) на длину (метр) светодиодной ленты.

Места разреза светодиодной ленты

Светодиодная ленты может быть разрезана на отрезки длиной по 5 см, каждая из которых содержит 3 светодиода. Места разреза отмечены линиями, они расположены между точками пайки, как показано на рисунке ниже.

Использование беспаечных прижимных зажимов / Пайка

Есть несколько вариантов для подключения светодиодной ленты. Процедура слева показывает, как соединить светодиодные ленты между собой с помощью беспаечных прижимных зажимов.

Хотя как правило зажимами легче выполнить процедуру подключения чем паять контакты, но в некоторых случаях, паять контакты может быть просто необходимо. Для таких процедур, как пайка и склейка, у вас должен быть необходимый навык базового монтажа.

Светодиодная лента SMD 5050 — 5 видов, характеристики, сравнение, rgb и монохромная

Светодиодная лента SMD 5050 самая популярная модель среди всей линейки лент. Объясняется это ее универсальностью.

Что такое SMD и цифры 5050? SMD расшифровывается с английского как Surface Mounted Device, т.е. устройство поверхностного монтажа. Ввиду того, что светодиод запаивается сверху подложки.

Ну а числа обозначают длину и ширину самого светодиода. 5мм — ширина и 5мм — длина.

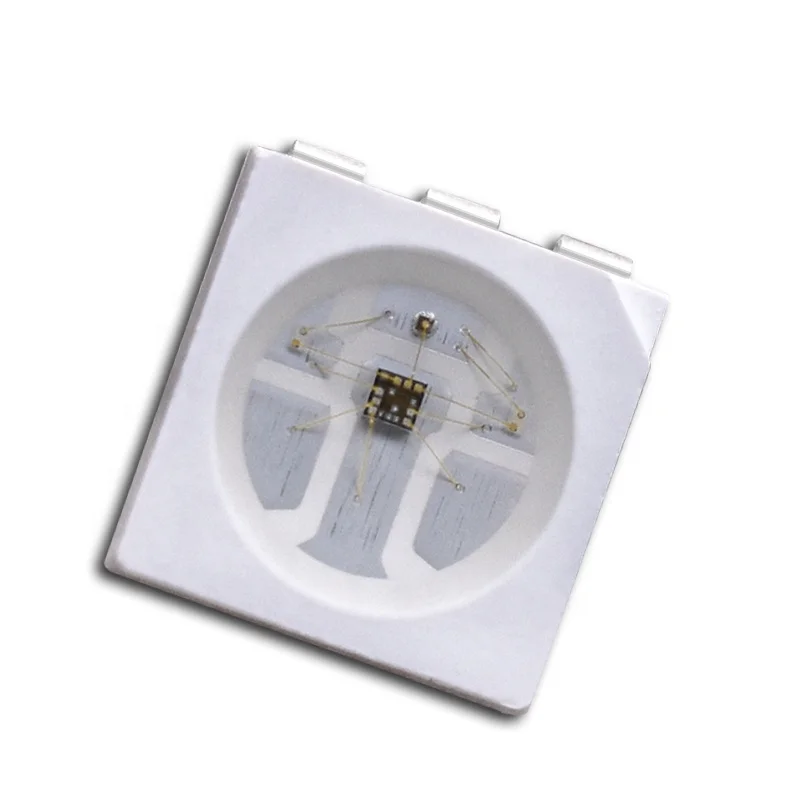

Светодиод SMD-5050 трехкристальный. То есть в нем находится сразу три источника света, три кристалла.

Из-за большего размера и количества кристаллов, 5050 теоретически должен быть в 3 раза ярче, чем SMD 3528. На практике это не всегда так.

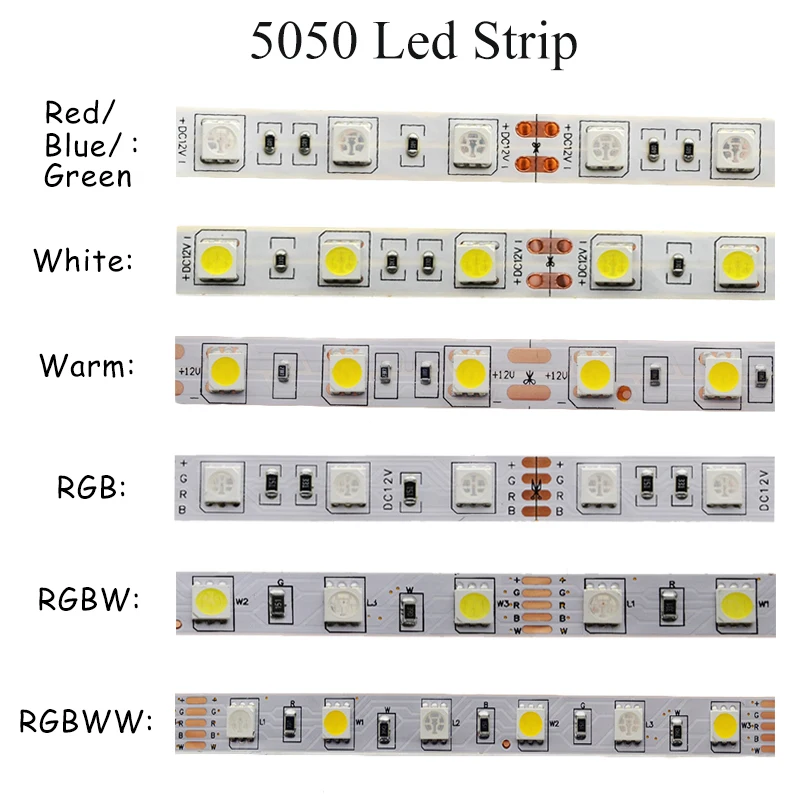

SMD 5050 RGB

Такая трехкристальная технология имеет существенное преимущество. Именно благодаря ей, можно получить многоцветной светодиод RGB, а соответственно и многоцветную ленту.

Вы не встретите RGB ленты на основе малых светодиодов SMD 3528 и других. Только 5050 и более.

В многоцветной ленте светодиоды залиты прозрачным компаундом, за счет чего мы и видим изменения цветов. А в монохромных, они полностью покрыты люминофором.

Хоть кристалик в них и синего цвета, но за счет заливки люминофором он дает разные оттенки:

белый

тепло-белый — когда люминофор более желтый

холодно-белый — менее желтый

Кроме того, в RGB чисто белого цвета вы не получите, он будет всегда с оттенком. Так как белый свет здесь получается комбинированием, путем задействования всех трех кристаллов красного-зеленого-синего.

Зато в них можно получить фиолетовый, не покупая специальную фитоленту. Говорят он благоприятно сказывается на росте комнатных растений.

А еще белый свет в монохромных лентах всегда будет в 2 раза ярче, чем в RGB. Поэтому если хотите нормальный белый свет и одновременно разноцветную ленту, то покупайте RGB+W или RGB+WW.

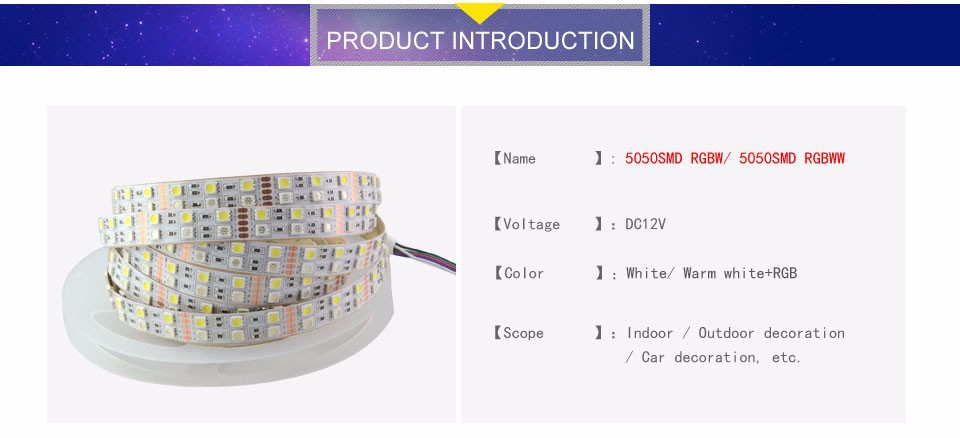

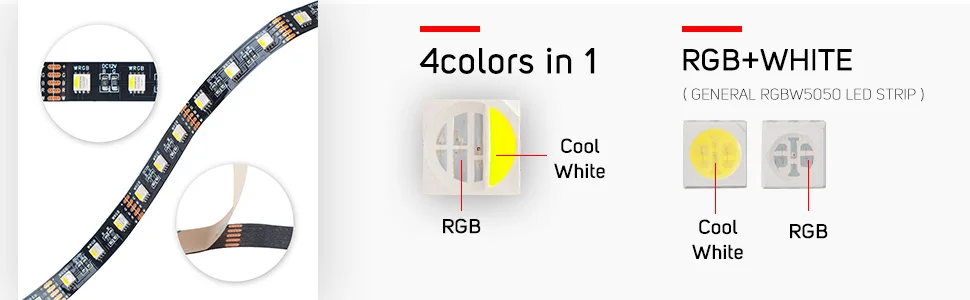

RGBW — цветная + белый холодный

RGBWW — цветная + белый теплый

Естественный и приятный для восприятия белый свет это — Natural Whik 3800-4300К.

С этими лентами всегда идут контролеры и пульты дистанционного управления.

В монохромных, их могут комплектовать диммерами только для регулировки яркости.

Лента SMD 5050 бывает:

30 светодиодов на 1 метр

60 светодиодов на 1 метр

72 светодиода на 1 метр

120 светодиодов на 1 метр

Начнем с первой.

SMD 5050/30

В ней, как следует из названия, в одном метре впаяно 30 диодов. Мощность одного метра такой ленты — 7,2Вт.

Световой поток у нее около 600 люмен. Один такой качественный светодиод имеет поток от 20 до 25 люмен.

То есть, световой поток одного метра такой ленты соответствует простой лампочке накаливания в 40 Вт. Однако просто так их сравнивать конечно нельзя.

Поскольку лента имеет угол рассеивания в 120 градусов, а это значит что она большей частью светит перед собой.

У лампочки накаливания угол 270 градусов и выше. При этом она освещает все пространство вокруг себя.

Если вы повесите в центре комнаты лампочку в 40Вт, и то же самое проделаете с 1 метром данной ленты 5050, то лампа всегда будет освещать большее пространство и в комнате от нее будет гораздо светлее.

СМД-5050/30 используется как для подсветки, так и для частичной замены основного освещения. При этом она достаточно экономична.

Даже для большой длины при освещении периметра какого-либо участка протяженностью 20 метров, вам понадобится блок питания всего лишь на 200 Вт.

Еще одно немаловажное преимущество СМД 5050-30 — ее в крайних случаях можно наклеивать даже без алюминиевого профиля.

В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения. Он забирает тепло с поверхности подложки и рассеивает его в пространстве.

Если же светодиоды не охлаждать, то они быстро теряют яркость и деградируют.

Из-за малой мощности, для данного вида применение профиля не всегда обязательно. Именно поэтому такой вид ленты чаще всего выручает при подсветке натяжного потолка.

Допустим, вы уже заканчиваете ремонт, потолок у вас уже натянут, и тут вы наконец понимаете что подсветки все-таки не хватает. Профиль физически уже некуда монтировать, поэтому здесь можно применить ленту на 30 диодов.

Конечно срок ее службы будет несколько меньше, чем с охлаждающей подложкой, но все равно это не так сильно отразится на ней, как на других видах.

Лента smd5050/30 состоит из сегментов длиной по 10 см. Конец сегмента это место, по которому ее можно отрезать.

Отдельный сегмент или модуль — это абсолютно рабочая единица, которую после разрезания можно подключать от блока питания независимо от других участков.

У других видов, например СМД 5050 на 60 светодиодов, сегменты меньшей длины — всего по 5см. А у SMD на 72 диода, сегмент и вовсе состоит из одного единственного светодиода.

SMD 5050 на 60 светодиодов

Этот вид самый популярный. Она яркая, мощная и на потолке дает плотный световой поток.

Ее мощность — 14,4 Вт/м.

Конечно все эти мощности не абсолютный показатель, который обязан быть у всех лент. На практике они всегда могут отличаться даже на несколько ватт, в большую или меньшую (чаще всего) сторону.

Многие совершают ошибку, когда хотят сравнить фактическую мощность подсветки с заявленными цифрами на упаковке. Подключают ленту с одного конца, замеряют силу тока и напряжение от блока питания.

После чего перемножают все и получают результат. Более верные данные получатся если ленту, в особенности протяженную, подключить с обеих сторон, а не с одной.

Световой поток у смд 5050/60 — 1200 люмен, что соответствует обычной лампочке на 85-90 Вт.

Ее используют как для частичной, так и в некоторых случаях для полной замены основного освещения. То есть при определенных условиях, она может заменить обычную люстру, простые и люминесцентные лампы.

Еще она очень хорошо подходит для подсветки рабочей поверхности на кухне.
Если у вас в подсветке потолка постоянно перегорают люминесцентные лампы, то можете их заменить на данный вид.

Эта лента уже обязательно клеится на алюминиевый профиль, в противном случае она быстро перегорит и потеряет яркость. При этом не важно будет, качественная она была или нет.

На ленты разного качества магазины дают разный срок гарантии. Однако все это строго оговаривается условиями эксплуатации.

Расстояние между светодиодами здесь чуть больше 1см. Это создает сплошную световую полосу.

Например при использовании ленты 5050/30, на потолке возможны отдельные световые пятнышки из-за большой разбежки.

В ленте на 60 диодов такого уже не будет.

SMD 5050-72

Эту ленту выпускают не все производители. Объясняется это тем, что чаще всего она присутствует в премиум и элит классе.

И как же говорилось выше, каждый ее светодиод — это отдельный рабочий модуль.

То есть, резать ее можно буквально по «диодно».

Это очень удобно, потому что вы уже не будете привязаны к определенной кратности 5 или 10см. Вы можете ее резать там где необходимо., без всяких запасов и лишних сантиметров.

А ведь именно они зачастую мешают и портят весь рисунок подсветки, если вы не угадали с общим метражом.

Также с ее помощью легко составлять отдельные надписи или буквы. Некоторые применяют 5050/72 для обрамления задних автомобильных фонарей.

Мощность ленты СМД на 72 диода — 17,2 Вт/м. Она еще больше греется чем предыдущая, поэтому алюминиевый профиль здесь нужен на 100%.

Ее световой поток 1440 люмен. Световая полоса еще плотнее, чем у вида на 60 диодов.

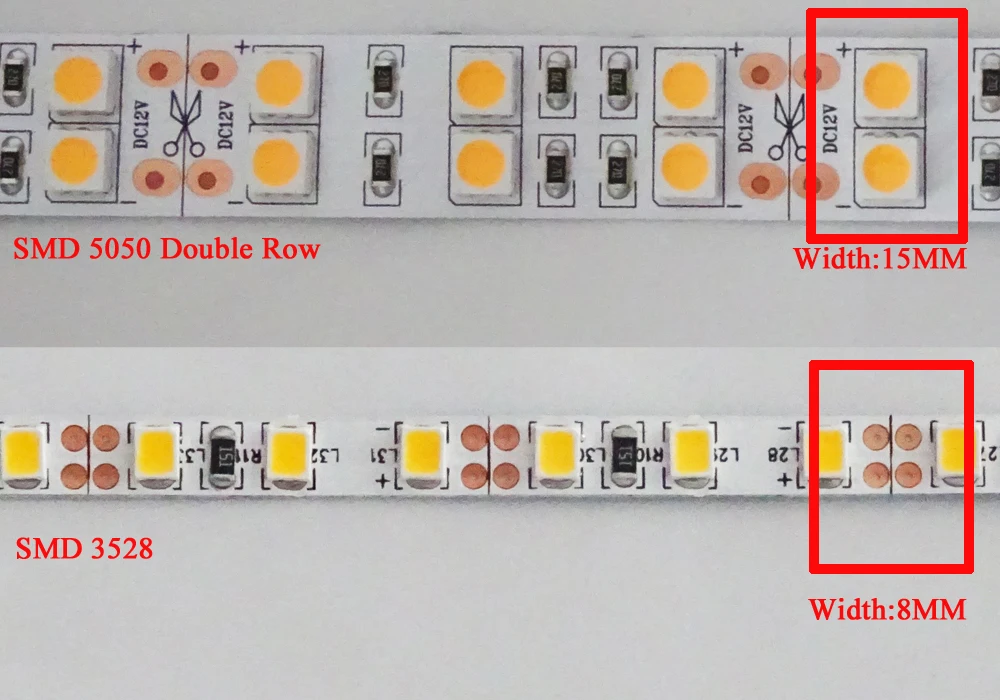

SMD-5050/120 led

На этой ленте светодиоды расположены в два ряда. Ширина подложки 19мм.

У всех прошлых моделей ширина не превышает 10мм.

Мощность ленты 28,8Вт/м, а световой поток — 2400 Люмен. Это больше чем у обычной 200 ваттной лампочки.

Ввиду своей мощности, лента на 120 диодов уже идет не двенадцати вольтовая, а на 24 Вольт. Здесь вам понадобятся другие блоки питания, чем у предыдущих.

Ее выбирают для очень яркой подсветки и полноценной замены люминесцентных ламп, например в светильниках Armstrong. Также ее можно использовать для экономного освещения в гараже.

Правда, одного 5-ти метрового отрезка для нормальной освещенности все же будет недостаточно.

Ее мощность и яркость являются одновременно как достоинством так и недостатком. Из-за них идет постоянный нагрев и профиль для охлаждения здесь нужен более широкий и дорогой.

Помимо этого, мощность блока питания и его цена тоже будут отличаться в разы.

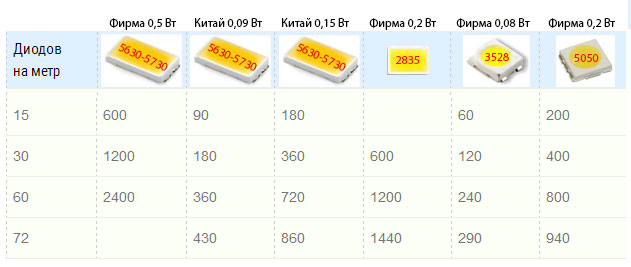

Вот общая таблица сравнения характеристик всех вышеперечисленных светодиодных лент.

Выбирайте согласно ваших потребностей и условий монтажа.

Каковы различия между типами светодиодных чипов?

Перейти к содержимому

В чем разница между светодиодными чипами (SMD)? Какой тип выбрать?

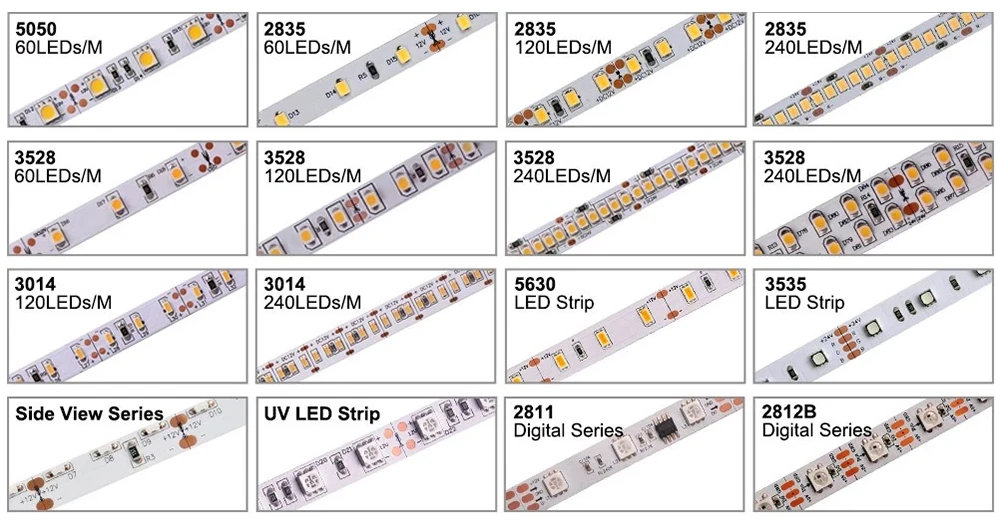

Светодиодная лента может быть изготовлена с использованием различных типов светодиодных чипов.

Ниже мы объясним основные различия между ними, сравнив наиболее часто используемые типы чипов на рынке светодиодных лент: 3528 и 5050.

Что означает номер светодиодного чипа?

Светодиодные чипы (также известные как поверхностные диоды или SMD) обозначаются четырехзначным номером. Этот код менее сложен, чем кажется — он просто указывает размер светодиодного чипа. Например, размеры SMD на светодиодных лентах 5050 составляют 5,0 мм x 5,0 мм.

Какой светодиодный чип лучше?

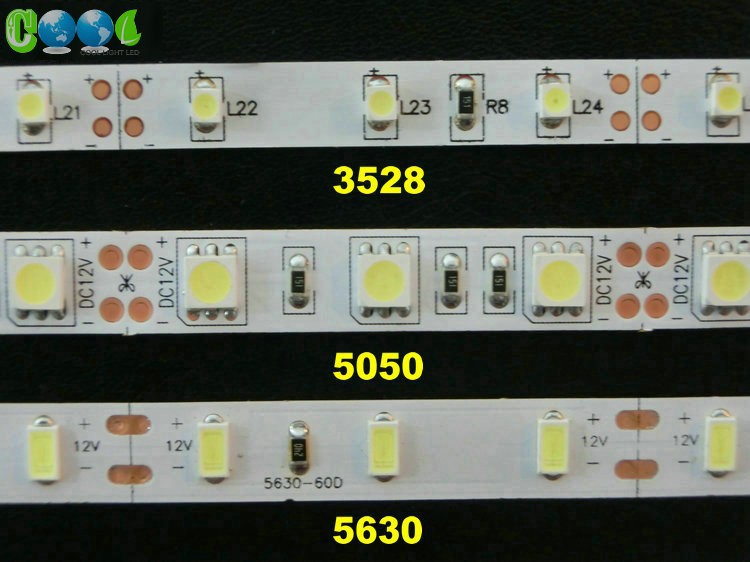

Светодиоды

, такие как 3528, 5050, 2835 и 5630, на самом деле не являются разными типами микросхем — они просто разных размеров. У каждого свои характеристики: разные требования к питанию и выходной яркости. Лучший выбор зависит от того, что подходит для вашего проекта.

Подробнее о каждом светодиодном чипе можно узнать ниже.

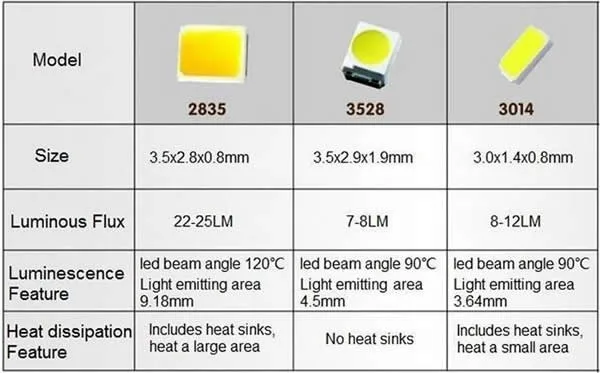

Описание светодиодного чипа 3528

Имея размеры 3,5 мм x 2,8 мм, 3528 SMD является меньшим чипом, чем светодиодная лента 5050 SMD. Чаще всего вы найдете чипы 3528 на 12-вольтовых светодиодных лентах, потребляющих 4,8 Вт (также известных как светодиодная лента 4,8 Вт p/m или 5 Вт p/m) с 60 SMD на метр.

Световой поток этих ленточных светильников составляет около 330-360 люмен на метр в зависимости от цвета (эквивалентно 40-ваттному галогену) — этого достаточно, чтобы создать гладкий яркий эффект при освещении любой поверхности.

InStyle предлагает красный, зеленый, синий, янтарный, а также теплый и холодный белый SMD 3528 в качестве стандартных цветов. (Мы также можем поставить другие белые цветовые температуры, сделанные на заказ). места.

Хотя они менее распространены, чем стандартная светодиодная лента 60 SMD на метр, 3528 SMD также используются в светодиодных лентах с плотностью 120 чипов на метр. потянув 90,6 Вт (известная как светодиодная лента 9,6 Вт на метр или 10 Вт на метр), эти ленты доступны в той же цветовой гамме. Светоотдача ровно в два раза больше, чем у ленты 60 SMD на метр — у них в два раза больше светодиодов — так что это около 660-720 люмен на метр, в зависимости от цвета.

3528 120 SMD p/m Светодиодные ленты используются для тех же видов освещения, что и их стандартная альтернатива. Мы рекомендуем их для мест с сильным окружающим освещением, где требуется больше яркости, чем может обеспечить 4,8 Вт в секунду.

Точки отреза наших светодиодных лент 3528 плотностью 60 SMD на метр расположены на расстоянии 50 мм друг от друга. Полосы 120 SMD p/m имеют точки разреза с интервалом 25 мм. Оба типа также доступны в водонепроницаемых версиях (степень защиты IP67).

Безопасен для прикосновения

3528 SMD не выделяют много тепла – к ним можно безопасно прикасаться. Несмотря на это, для ленты 60 светодиодов на метр требуются печатные платы (печатные платы) шириной не менее 8 мм, а для ленты 120 светодиодов на метр должны использоваться печатные платы толщиной 2 унции. Пока ваши светодиодные ленты соответствуют этим минимальным спецификациям, их можно просто установить где угодно, поскольку они имеют достаточный теплоотвод, чтобы не требовать дополнительного алюминиевого профиля.

Существует много производителей SMD 3528. SMD марки Epistar отличаются исключительно высоким качеством и обеспечивают самые яркие SMD 3528 на рынке. Они обеспечивают превосходную стабильность цвета и надежность, а срок службы составляет 50 000 часов при 70% мощности. Более дешевые альтернативы менее яркие и менее надежные, а также склонны к несоответствию цвета внутри барабана и между барабанами.

SMD двойной мощности 3528 объяснение

SMD двойной мощности 3528 имеют тот же размер, что и светодиоды стандартной мощности. Они доступны в тех же цветах, потребляя в два раза больше энергии, чтобы дать в два раза больше мощности. Светодиодные ленты, изготовленные с использованием SMD двойной мощности, имеют 120 светодиодов на метр и тянут 190,2 Вт на метр (также известный как 19,2 Вт/м или 20 Вт/м).

В светодиодных лентах 3528 с двойным питанием используется печатная плата весом 2 унции и шириной 10 мм для эффективного рассеивания тепла, чтобы при установке не требовался дополнительный радиатор. Эти светодиодные ленты доступны только для 24-вольтовых систем, так как они лучше пропускают ток. Световой поток составляет около 1320-1440 люмен на метр (в зависимости от цвета). Из-за высокой яркости мы рекомендуем эту светодиодную ленту в качестве общего освещения или для замены люминесцентных ламп и галогенных ламп.

Описание светодиодного чипа 5050

Имея размеры 50 x 50 мм, SMD 5050 больше, чем SMD 3528. Эти размеры означают, что каждый 5050 SMD достаточно большой, чтобы вместить четыре отдельных светодиодных чипа (иногда называемых «четверными светодиодами»).

5050 Светодиодные чипы часто используются в 60 светодиодных лентах на метр, потребляя 14,4 Вт при напряжении 24 В (обычно называемая светодиодной лентой 14,4 Вт на метр или 15 Вт на метр). С выходной мощностью около 990-1080 люмен на метр, в зависимости от цвета, эта лента дает вам гладкий, яркий эффект при сиянии на поверхности.

Доступные цвета:

теплый и холодный белый (другие требования по шкале Кельвина могут быть изготовлены по запросу)
красный, зеленый, синий и янтарный одноцветные
, а также изменение цвета — либо RGB, либо RGBW (красный, зеленый, синий, белый), с использованием «три»/«четырех» чипов (три или четыре светодиодных чипа в одном).

Эти светодиодные ленты 60 SMD 5050 п/м обычно используются для общего освещения, например, для освещения коридоров, вместо люминесцентных ламп, в домах, барах, ресторанах, гостиницах и других местах.

5050 SMD, используемые в светодиодной ленте RGB.

Таким образом, каждый белый светодиод фактически имеет внутри три белых чипа.

5050s также можно использовать для меняющей цвет светодиодной ленты с красными, зелеными и синими чипами внутри каждого светодиода. Связав светодиодную ленту RGB этого типа с контроллером, вы можете смешивать любой оттенок любого цвета по вашему выбору. (Лента RGBW аналогична, но использует «четверные» светодиоды с дополнительным белым чипом.)

Светодиодные ленты RGB 5050 доступны в двух типах:

30 светодиодов на метр (светодиодная лента 7,2 Вт на метр или 7,5 Вт на метр) обеспечивает световой поток до 500 люмен на метр и идеально подходит для освещения объектов, таких как своды, плинтуса в домах, отелях, ресторанах и барах.

60 светодиодов на метр (светодиодная лента 14,4 Вт на метр или 15 Вт на метр) обеспечивает световой поток до 1000 люмен на метр, что идеально подходит для полного освещения стен, таких как фасады баров, задние стойки в ресторанах, клубах или дома. .

Мы можем поставить оба типа светодиодной ленты 5050 (варианты 30 и 60 светодиодов на метр) в водонепроницаемом исполнении (со степенью защиты IP67). Точки разреза на обоих расположены с интервалом 100 мм.

Светодиоды Epistar SMD — это светодиоды 5050 высочайшего качества на рынке. Они обеспечивают наилучшую яркость, насыщенность цвета и надежность с выходной мощностью 70 % в течение 50 000 часов. Вместо этого, используя более дешевые альтернативы, вы получите более тусклые и ненадежные светодиоды, которые отображают несогласованные цвета на каждом барабане, а также от барабана к барабану.

Описание светодиодного чипа 3014

Недавно разработанные светодиодные чипы 3014 SMD намного меньше и намного эффективнее, чем многие более ранние модели SMD. Меньший размер диодов (всего 3,0 мм x 1,4 мм) означает, что их можно разместить больше на полосе печатной платы, что обеспечивает большую яркость без необходимости увеличения мощности.

В InStyle мы используем 3014 SMD для производства наших специализированных светодиодных лент с двойным белым цветом и изменением температуры (CCT). Их компактный размер позволяет разместить два светодиода, создающих разные оттенки белого, очень близко друг к другу, что позволяет смешивать разнообразную палитру разных тонов белого света из одной светодиодной ленты. (Настройка аналогична цветным светодиодам RGB/RGBW.)

Описание светодиодного чипа 2835

2835 SMD — это новый выбор на рынке светодиодов. Компания Instyle LED полностью протестировала 2835 чипов, чтобы подтвердить их надежность и эффективность.

размером 2,8мм х 3,5мм, чип 2835 пока доступен только для белых светодиодов.

На практике вы можете рассматривать 2835 SMD как более эффективную замену 5050, производящую на 20% больше света, но потребляющую меньше энергии. Каждый 2835 SMD потребляет 0,2 Вт (5050 SMD потребляет 0,24 Вт), так что это около 12 Вт на метр по сравнению с 14,4 Вт для 5050 SMD, исходя из 60 светодиодов на метр. Поскольку 2835 SMD меньше и не так сильно нагревается, можно установить до 120 светодиодов на метр — это 24 Вт на метр — что дает до 2600 люмен на метр!

Холодный белый 5050 SMD 60 светодиодов (14,4 Вт на метр) = 1080 люмен на метр
Холодный белый 2835 SMD 60 светодиодов (12 Вт на метр) = 1300 люмен на метр
Холодный белый 2835 SMD 120 светодиодов (24 Вт на метр) = 2600 люмен на метр

Светодиодные ленты InStyle 2835 установлены на печатных платах весом 2 унции (шириной 10 мм) для лучшего рассеивания тепла, превосходной надежности и увеличения срока службы. Так что это действительно продукт будущего. Мы поставляем светодиодные ленты мощностью 12 Вт и 24 Вт на метр теплого белого, холодного белого или любого другого оттенка белого цвета. Мы также предлагаем варианты с защитой от брызг IP65 и водонепроницаемостью IP67 с термоусадочным покрытием.

Теперь, когда чипы 2835 доступны достаточно долго, чтобы зарекомендовать себя, мы с уверенностью прогнозируем, что все больше людей перейдут на них с SMD 5050, поскольку они осознают преимущества.

Описание светодиодного чипа 5630

5630 SMD существует уже несколько лет, но только недавно стал доступен на рынке светодиодных лент. (До этого большинство поставщиков светодиодов использовали эти чипы на толстых жестких полосах печатных плат, а не на светодиодной ленте, поскольку они требуют очень хорошего теплоотвода.) SMD 5630 имеют размеры 5,6 мм x 3,0 мм.

Светодиод большего размера не всегда означает ярче, но в данном случае чип 5630 излучает гораздо больше света, чем более распространенный 5050 SMD. Качественные чипы 5630 на ленте 60 светодиодов на метр могут выдавать около 2700 люмен. (Чтобы дать представление о важности качества компонентов, более низкие марки 5630 SMD излучают меньше 2000 люмен на метр.)

Светодиодные ленты с установленными 5630 SMD выделяют больше тепла, чем некоторые другие светодиодные чипы. По этой причине мы рекомендуем устанавливать SMD 5630 либо с алюминиевым профилем, дополнительным теплоотводом, либо с более толстой и широкой печатной платой. Без них ваши светодиодные ленты могут сначала работать, но яркость, скорее всего, быстро снизится, потому что перегрев является самым большим неблагоприятным фактором, влияющим на яркость и срок службы светодиодов. При использовании по 8 часов в день при перегреве вы можете потерять до 20% яркости в год!

В Instyle LED всегда используются более толстые и широкие печатные платы и SMD-компоненты марки Epistar класса A, поэтому вы всегда можете положиться на качество наших компонентов светодиодной ленты 5630. Мы предлагаем этот продукт во всех оттенках белого.

Мы не рекомендуем использовать термоусадку для гидроизоляции 5630 SMD, так как это может привести к перегреву.

Обзор типов светодиодных чипов

В конце концов, тип SMD-чипа не имеет значения — главное, чтобы он соответствовал вашим требованиям. InStyle рекомендует фирменные светодиоды Epistar по причинам, которые мы обсуждали выше (яркость, надежность и цветовая гамма).

При покупке светодиодных лент задайте себе следующие вопросы:

Хотите ли вы функциональное освещение, рабочее освещение, изменение цвета, водонепроницаемость и т. д.?
Диммируемый или недиммируемый?
Какой цвет ты хочешь?
Какой яркости вам нужны светодиодные ленты?

Белая светодиодная лента
Выберите	5-ваттная лента для декоративного освещения
	10-ваттная лента для декоративного освещения (где много рассеянного света)
	15-ваттная лента для общего освещения или замены люминесцентных ламп и т. д.
	20-ваттная лента для общего освещения или замены люминесцентных ламп и т. д.
Светодиодная лента RGB
Выберите	Лента 7,5 Вт для декоративного освещения
	15-ваттная лента для «мытья» поверхностей

Светодиодная продукция InStyle, в которой используется микросхема 3528 SMD

Белая светодиодная лента 5 Вт

Белая светодиодная лента 10 Вт

Белая светодиодная лента 20 Вт Светодиодная лента (240 светодиодов в м)

5 Вт, одноцветная Светодиодная лента

Светодиодные продукты InStyle, в которых используется SMD-чип 3528 с двойной мощностью

Белая светодиодная лента, 20 Вт (120 светодиодов в минуту)

Светодиодные продукты InStyle, в которых используется SMD-чип 5050

7,5 Вт светодиодная лента RGB

15 Вт светодиодная лента RGB

10 Вт светодиодная лента RGBW

20 Вт светодиодная лента RGBW

12 Вт белая светодиодная лента

90 002 Одноцветная светодиодная лента мощностью 15 Вт

Светодиодная лента InStyle продукты, использующие чип 2835 SMD

Белая светодиодная лента 24 Вт

Светодиодная лента UV (Blacklight)

Продукты InStyle LED, использующие чип 3014 SMD

Светодиодная лента CCT 12 Вт

Светодиодная лента CCT 24 Вт

Ссылка для загрузки страницы Перейти к началу

В чем разница между светодиодными чипами SMD 3528 и SMD 5050?

Не ты первый спрашиваешь! Поскольку это два самых популярных варианта светодиодного освещения, клиенты часто интересуются сходствами и различиями между светодиодными лентами 3528 и 5050. В этой статье вы найдете некоторые базовые знания, которые помогут вам сделать правильный выбор при выборе полосы для вашего проекта. Следует отметить, что эти технологии постоянно меняются, при этом эффективность и яркость неуклонно растут. Мощность, яркость и т. д. в этой статье являются приблизительными значениями, основанными на текущих светодиодных лентах, продаваемых HitLights.

Светодиодные чипы SMD 3528:

: SMD 3528 включают 1 диод и доступны в одном цвете.

3528 Светодиодные ленты названы в честь размеров каждого чипа: 3,5×2,8 мм. Небольшой размер чипов 3528 важен, потому что он позволяет размещать чипы очень близко друг к другу на светодиодных лентах, чтобы создать более плавный световой эффект по сравнению со светодиодной лентой 5050. Каждый чип содержит один светодиод и потребляет около 0,08 Вт для получения примерно 4 люмен. 3528 отлично подходят для акцентного освещения и декораций, но обычно не используются в качестве основного источника света. Они обычно используются в домашних условиях, таких как освещение лестниц, освещение под шкафами, медиа-освещение и многое другое! Поскольку каждый чип содержит только 1 светодиод, 3528 — это одноцветные световые полосы. Наши светодиодные ленты 3528 доступны в холодном белом, теплом белом, красном, зеленом и синем цветах.

Больше отдачи от затраченных средств: светодиоды 3528 — это наше самое доступное решение для светодиодных лент, которые по-прежнему обеспечивают освещение профессионального качества для любого проекта, бизнеса или домашнего применения!

SMD 5050 Светодиодные чипы:

: SMD 5050 включают 3 диода и доступны как в одноцветных, так и в многоцветных полосках.

5050 Светодиодные ленты также названы в честь размеров каждого чипа: 5,0×5,0 мм. Больший размер чипов 5050 означает, что они расположены дальше друг от друга, чем 3528, но на самом деле производят больше света на чип. Каждый чип содержит 3 светодиода и потребляет около 0,24 Вт для получения около 12 люмен. Поскольку 5050 включают в себя 3 светодиода, они могут быть одноцветными или многоцветными. Одноцветный чип 5050 включает 3 диода одного цвета, чтобы дать больше света, чем сопоставимая полоса 3528. Как вариант, многоцветный чип 5050 включает 1 красный, 1 синий и 1 зеленый диод. Яркость отдельных диодов на одном чипе можно отрегулировать для получения любого цвета в спектре! Для многоцветных светодиодных лент 5050 требуется контроллер светодиодов RGB; тогда как одноцветные светодиодные фонари могут быть подключены непосредственно к источнику питания постоянного тока. Как и наши более яркие светодиодные ленты, 5050 отлично подходят для более яркого акцентного освещения, рабочего освещения, освещения вывесок, а в некоторых случаях даже могут использоваться в качестве основного источника света.

Show Stoppers: Светодиодные ленты 5050 — это наше самое яркое решение для светодиодных лент, обеспечивающее чрезвычайно универсальные возможности изменения цвета! 5050 отлично подходят для привлечения внимания к бизнесу, освещения зоны вечеринки, освещения вашего автомобиля или мотоцикла и многого другого!

Надеюсь, этот пост сделал ваш выбор между 3528 и 5050 ясным, так что вы можете перейти к главному: вашему светодиодному проекту! Нужно вдохновиться? Ознакомьтесь с нашими проектами клиентов HitLights в Pinterest и сообщениями в блогах, чтобы узнать, как наши клиенты используют различные технологии светодиодных чипов SMD! Если вам нужна дополнительная информация о конкретных полосах, помощь по проекту или общие знания о светодиодах, не стесняйтесь обращаться к нам по электронной почте по адресу customerservice@hitlights.

РубрикаРазное
