Мощность светодиодных лент таблица: Как рассчитать мощность светодиодной ленты

Содержание

Как рассчитать мощность светодиодной ленты

Светодиодная подсветка сегодня на пике популярности. Ее используют для оформления интерьеров помещений различного назначения, экстерьеров зданий. Мощная светодиодная лента зачастую является основой рекламных вывесок и баннеров. В пользу применения этого способа говорят многие факторы, среди которых важное место занимает крайне низкое энергопотребление.

Чтобы правильно подобрать все компоненты системы диодного освещения, надо знать сколько ватт потребляют светодиодные ленты в зависимости длины, конструктивного решения, размера кристаллов. Только после грамотно выполненных расчетов, можно приступать к выбору:

источника питания;
контроллеров;
диммеров и другого оборудования.

Как узнать мощность светодиодной ленты

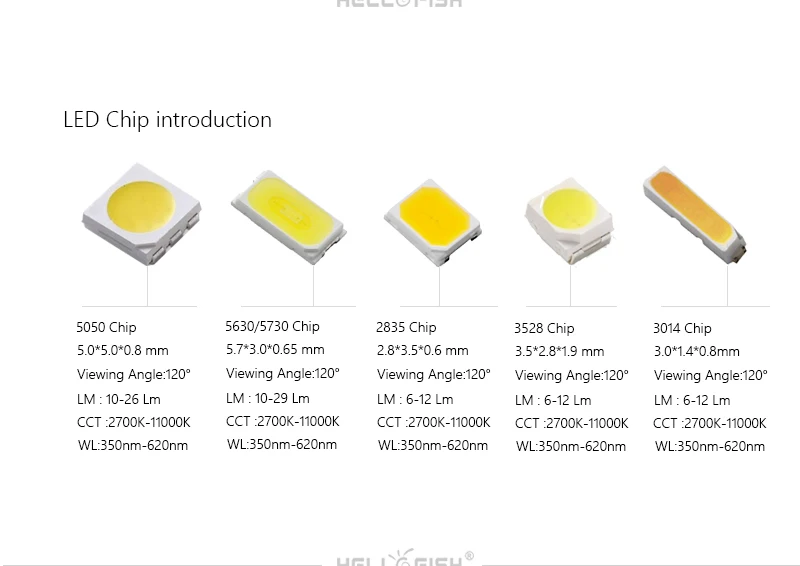

LED-лента представляет из себя специальную плату определенной ширины, к которой закреплены световые диоды с резисторами в строго установленном порядке. Зависимо от количества компонентов на 1 погонном метре диоды могут размещаться в одну линию, двумя рядами или в шахматном порядке.

В следующей табличке приведено соответствие мощности светодиодных лент SMD 5050 на метр длины с различным числом кристаллов:

Тип изделия	Количество светодиодов на 1 метр	Потребляемая мощность, Вт
SMD 5050	30	7,2
	60	14
	72	15
	120	25

Из таблицы видно, что уровень потребляемой мощности находится в прямой зависимости от числа световых диодов и плотности их расположения на 1 погонном метре платы. Используя эти сведения, можно легко рассчитать сколько ватт в светодиодной ленте с 72 кристаллами, если ее длина составляет, к примеру, 20 м. Нужно просто перемножить величину потребляемой мощности для данного типа платы на ее длину: 15 Вт*20 м = 300 Вт.

Теперь важно сделать грамотный расчет мощности адаптера, являющегося источником питания. Воспользуемся простой формулой: Мб = Мл х Дл х К, в которой

Мб – мощность адаптера;
Мл – мощность 1 п.м. LED-ленты;
Дл – длина LED;
К – коэффициент запаса мощности.

В нашем случае напряжение адаптера для светодиодной ленты должно быть: 15 * 20 * 1,3 = 390 Вт. Коэф.1.3 предусматривает 30-процентный запас мощности, что вполне достаточно для обеспечения нормальной яркости свечения светодиодной ленты на протяжении долгого времени эксплуатации.

Если вы выбрали плату с диодами меньшего размера под маркировкой SMD 3528, то для выполнения расчета

потребляемой мощности светодиодной ленты по вышеприведенной формуле воспользуйтесь данными из этой таблицы:

Тип изделия	Количество светодиодов на 1 метр	Потребляемая мощность, Вт
SMD 3528	60	4,8
	120	9,6
	240	19,2

Нюансы расчета светодиодной ленты формата RGB

Буквосочетание RGB сформировано из начальных литер английского названия красного, зеленого и синего цветов — Red, Green, Blue. Их сочетание с различной силой свечения дает широчайший спектр цветовых оттенков. В диодах более крупного размера содержатся три разноцветных кристалла. С маленькими одноцветными элементами поступают иначе – на плату монтируют поочередно светодиоды с разным цветом.

При выборе лент типа RGB следует помнить, что яркость у них свечения несколько ниже, в сравнении с одноцветными, при полном совпадении остальных параметров. Возникает вопрос: как рассчитать мощность светодиодной ленты в этом случае? Принцип расчета и формулы не меняются для любых типов LED-ленты.

Однако для эффектной работы подсветки в разноцветном режиме помимо адаптера понадобится еще и контроллер. Устройство контролирует подачу цветов, позволяет установить интересные режимы – бегущую дорожку, мигание и другие. Вживление в схему диммера позволит изменять силу свечения, при этом самая яркая светодиодная лента сможет издавать приглушенный свет.

И напоследок еще одна важная особенность: основная масса RGB-контроллеров способна регулировать ленты суммарной длиной не более 15 метров. Если эта величина выше, то в систему нужно установить специальный усилитель с учетом потребления тока светодиодной лентой по фактическим параметрам длины.

Потребляемая мощность светодиодной ленты на 1 метр и всю длинну

Мощность потребления светодиодной ленты – важный параметр, необходимый для правильного выбора блока питания. Уметь определять этот параметр должен каждый мастер, работающий с LED-лентами. Примечательно, что для этого нет необходимости измерять мультиметром ток и напряжение. Достаточно ограничиться теоретическими расчётами.

Содержание

1 Напряжение и сила тока
2 Расчёт мощности 1 метра светодиодной ленты
3 Расчёт мощности всей длины LED-ленты

Напряжение и сила тока

Как следует из курса физики, электрическая мощность (P, Вт) – это произведение тока (I, А) на напряжение (U, В). Применительно к светодиодной ленте это означает, что номинальное напряжение питания нужно умножить на ток, протекающий через светоизлучающие диоды.

Напряжение можно определить визуально. Для этого нужно взять часть LED-ленты в руки и посчитать количество светодиодов, расположенных между двумя линиями разреза:

3 светодиода соответствует напряжению питания 12 В;
6 светодиодов – 24 В;
60 светодиодов – 220 В от сети переменного тока через выпрямитель.

На некоторых изделиях значение напряжения нанесено непосредственно возле линии разреза. Также существуют адресные светодиодные ленты со встроенным ШИМ-модулятором и питанием от +5 В.

Величина протекающего тока зависит от типа установленных светоизлучающих диодов и их общего количества в светодиодной ленте. Самый маломощный SMD 3528 потребляет всего 20 мА, SMD 3014 – 50 мА, SMD 5050 – 60 мА, а SMD 2835 и SMD 5730 – 180 мА. В одном метре может находиться разное количество отдельных SMD-светодиодов. Плотность монтажа бывает 30, 60, 120 и 240 шт./м.

Приобретая лишь часть светодиодной ленты, спрашивайте у продавца паспортные значения мощности, тока и светового потока. Их можно найти на упаковке с бобиной.

Расчёт мощности 1 метра светодиодной ленты

Имея на руках все необходимые данные, несложно рассчитать, сколько потребляет 1 метр LED-ленты:

U_пит – напряжение питания, В;
I_1м – ток одного светодиода, А;
N – количество SMD-светодиодов в 1 метре ленты, шт.;
K – коэффициент, учитывающий количество светодиодов, включенных последовательно.

Известно, что любая LED-лента с питанием от +12 В состоит из групп светоизлучающих диодов, соединённых параллельно. В свою очередь, в каждой группе по 3 светодиода, соединённых последовательно, а значит, через них протекает одинаковый ток. Поэтому К = 3. Для светодиодной ленты, работающей от +24 В значение К = 6.

Для большей наглядности рассчитаем мощность потребления 1 метра светодиодной ленты типа SMD 5050-30 шт./м с питанием от источника +12 В:

Для некоторых других популярных изделий с питанием 12 В, мощность указана в таблице.

Расчёт мощности всей длины LED-ленты

Логично предположить, что для расчёта мощности светодиодной ленты длиной больше или меньше 1 метра, нужно полученный результат умножить на общую длину:

L – длина одного или нескольких отрезков, подключаемых к блоку питания.

К примеру, нужен блок питания, чтобы запитать 2 куска светодиодной ленты типа SMD 5050-30 шт./м длиною 2,5 и 3 метра. Мощность потребления составит:

Чтобы источник питания работал без перегрузок, необходимо полученный результат умножить на коэффициент запаса – 1,2 и округлить до ближайшего стандартного значения. В данном случае подойдёт блок питания мощностью 50 Вт.

Если необходимо посчитать, сколько электроэнергии потребляет светодиодная лента за определённый промежуток времени, то суммарную мощность придётся перевести в кВт*ч. Для этого воспользуемся формулой:

h – время, в течение которого светодиоды включены, ч.

К примеру, за 8 часов непрерывной работы светодиодная лента из предыдущего примера потребит:

В заключение хочется отметить, что мощность и светоотдача LED-лент серии «эконом», собранных на чипах SMD 5630 и SMD 5730, не соответствует заявленной. В них установлены светоизлучающие диоды с меньшим размером кристалла, а значит, и с меньшим током потребления. Поэтому, покупая дешёвую продукцию, рассчитать её мощность можно только экспериментальным путём после замера тока и напряжения.
