Нахлест металлочерепицы по длине листа и монтаж кровли

Металлочерепица сегодня представляет собой наиболее востребованный кровельный материал. Благодаря своим техническим характеристикам такое покрытие позволяет использовать его на крышах любой конфигурации. А поэтому мастера часто задаются вопросом, какой нахлест металлочерепицы должен быть при ее укладке. Обо всех нюансах укладки кровельного металлочерепичного материала в статье ниже.

Содержание

• Металлочерепица: определение и принцип производства
• Расчет необходимого количества кровли
• Проверка геометрии скатов
• Установка карнизной планки
• Монтаж внутренних ендов и фартуков
• Монтаж металлочерепицы
• Монтаж листов на треугольный скат
• Советы и рекомендации по укладке металлочерепицы

Металлочерепица: определение и принцип производства

Кровельный металлочерепичный материал — это тонколистовое стальное покрытие, толщина которого составляет всего 0,4-0,6 мм. А для усиления прочностных характеристики и защиты материала от внешних факторов на тонкую сталь наносят оцинкованный состав, а затем и полимерный декоративный слой. В составе полимера имеется пигмент, который и придает мталлочерепице определенный цвет.

Такое кровельное покрытие отличается рядом достоинств:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

• Привлекательность эстетическая;
• Долговечность;
• Простая укладка листов металлочерпицы;
• Легкий вес покрытия (всего 4 кг/м2).

Расчет необходимого количества кровли

Перед началом кровельных работ необходимо изначально просчитать, сколько листов покрытия потребуется. В противном случае есть риск необходимости докупать профиль, а это грозит как минимум простоем в работе, максимум — приобретением покрытия из другой партии. В этом случае оттенок может значительно отличаться, что будет смотреться на крыше не очень привлекательно.

Итак, если крыша имеет простую конфигурацию (двухскатная), то достаточно выяснить площадь ската и поделить ее на полезную площадь одного листа материала выбранного производителя. При этом всегда нужно учитывать, что при устройстве самого первого (нижнего) ряда металлочерепицы нужно делать карнизные свесы около 5-7 см (чтобы они на треть закрывали ширину водосточной системы).

В свою очередь полезная площадь одного листа металлочерепицы представляет собой умножение размеров (длину и ширину), из которых предварительно вычитают глубину нахлестов по вертикали и горизонтали. Как правило, при укладке сплошного листа внахлест по длине накладка равняется 15 см. Если же есть необходимость укладывать металлочерепицу горизонтальными рядами, то нахлест листов металлочерепицы по горизонтали делают по ширине. Он уже зависит от угла уклона ската и варьируется в пределах 10-15 мм.

Важно: чем круче уклон ската, тем меньшим может быть нахлест. Чем меньше угол уклона, тем большим должна быть накладка.

Что касается крепежей для укладки профиля, то здесь считают по 6-8 саморезов с уплотнительной шайбой на м2 покрытия.

Проверка геометрии скатов

Чтобы все ряды профиля лежали идеально ровно и создавали монолитное покрытие, необходимо проверить ровность скатов крыши. Их выверяют по диагоналям. Если есть какие-либо перекосы, то их выравнивают с помощью обрешетки.

Также при укладке профильного покрытия стоит учитывать и угол уклона крыши. Для металлочерепицы он должен быть не менее 14 градусов. Максимальный уклон чаще всего не регламентируется, но здесь стоит учитывать климатические особенности региона:

• Так, для северных краев, где преобладает большое количество снежных осадков, уклон скатов должен быть не менее 30 градусов.
• В ветреных же регионах лучше делать крышу не такую крутую. Здесь достаточно будет 15-20 градусов.

Установка карнизной планки

Этот элемент металлочерепичной кровли монтируют в первую очередь по карнизному свесу. Ее крепят с использованием специальных саморезов при расположении шага 30 см.

Важно: планку нужно укладывать по длине с натяжением, чтобы не было слышно дребезжания ее на ветру. При этом не забывайте делать нахлесты 5-10 см, чтобы вода не попадала на древесину обрешетки.

Монтаж внутренних ендов и фартуков

Если металлочерепица укладывается на шатровую или вальмовую/ломаную крышу, то в первую очередь нужно оформить ендовы. Для этого в области ендовы делают длинную сплошную обрешетку. Ее тщательно гидроизолируют и уже затем крепят к ней внутренний готовый фартук. Его также кладут элементами и формируют нахлест у металлочерепицы. Какой перехлест должен быть в этом случае? Ответ прост — 7-10 см по направлению фартука снизу вверх.

Если металлочерепица будет примыкать к трубам, то по ним тоже нужно запускать внутренние фартуки с обязательной герметизацией стыков.

Монтаж металлочерепицы

Перед тем как начать монтаж кровли, ее листы нужно поднять на крышу. Для этого используют специальные лаги. Материал можно поднимать стопками по 5-6 листов, предварительно связав их, чтобы не было трения между листами.

Совет: после монтажа покрытия нужно сразу снять с него защитную пленку. Иначе потом под солнцем она нагреется и демонтировать защиту будет сложно.

Укладку материала выполняют длинными листами, продвигаясь справа налево или слева направо. Если движение листов профиля осуществляют вправо, то каждый следующий лист накрывает предыдущий с нахлестом 15 см. Если же кровля движется влево, то каждый следующий лист подкладывают под волны предыдущего также на 15 см.

Первые два-три листа материала нужно сначала выложить на крыше и зафиксировать в верхней коньковой части с помощью одного самореза на один лист покрытия. Затем листы выравнивают по карнизу и нахлестам и уже надежно фиксируются друг с другом. И только после этого стоит ввинчивать остальные крепежи по всей площади профиля.

Если монтаж металлочерепицы проводят в два горизонтальных ряда, то в этом случае необходимо сначала зафиксировать один профиль и выровнять его по торцу ската и по его карнизу. Затем сверху с нахлестом 10-15 см укладывают второй лист вертикального ряда. Его также выравнивают и прихватывают с нижним и в коньковой его части. Далее кладут нижний лист второго столбца профиля с обязательным нахлестом по отношению к первому профилю. Его выравнивают и соединяют саморезом с первым листом. И наконец, укладывают второй лист столбца и после выравнивания соединяют его с третьим и вторым. И только потом все четыре листа привинчивают к обрешетке.

Монтаж листов на треугольный скат

Чтобы правильно уложить металлочерепицу на треугольные скаты, действовать нужно несколько по другому. Так, по нижнему карнизу ската необходимо отметить центр и провести его к вершине. Теперь на листе профиля также выявляют центр и теперь укладывают лист так, чтобы центры совпадали. В дальнейшем, продвигаясь от центрального профиля, укладывают остальные пласты кровли вправо и влево от него. Нехлесты здесь делают по приведенному выше принципу.

Важно: при этом способе укладки придется резать материал. Для более быстрого и легкого реза используют самодельный инструмент черток, собранный в форме прямоугольника на шарнирах из досок шириной 10 см. Расстояние между врутренней стороной левой доски и наружной стороной правой должно составлять 1,1 м. Таким инструментом можно метить профиль непосредственно на крыше.

Советы и рекомендации по укладке металлочерепицы

Некоторые мастера допускают ряд грубых ошибок при проведении кровельных работ. Чтобы все сделать правильно, следует избегать таких действий:

• Резка профиля болгаркой. Такое обращение с кровлей сильно прогревает металл, а значит, защитное полимерное покрытие отстает от стали. После этого кровля ржавеет и портится.
• Несоблюдение шага обрешетки. Как правило, он должен быть равен шагу волны кровли.
• Применение саморезов без уплотнителя. Такой монтаж в скором времени приведет к протечкам и порче материала.
• Ввинчивание саморезов произвольно. Здесь стоит знать, что крепежи монтируют только в прогиб волны, чтобы таким образом достать до досок обрешетки.
• Хождение по профилю в грубой обуви. Желательно передвигаться по уложенному покрытию в обуви с мягкой подошвой и при этом ступать на прогибы волны профиля. Во-первых, это самое жесткое место в кровле, а во-вторых, под этими местами располагаются доски обрешетки.

Соблюдение этих простых рекомендаций позволит сделать крышу из металлочерепицы не только красивой, но и надежной и долговечной.

Нахлест металлочерепицы по длине и по ширине: правила крепления материала

Листы металлочерепицы из рулонной стали защищают полимерным слоем от коррозии, на поверхности выштамповывают ступени, волны. Материал используют в качестве кровельного покрытия с высокими техническими характеристиками. При монтаже соблюдают технологию, учитывают нахлест металлочерепицы по длине, ширине, чтобы обезопасить поверхность от протекания.

Содержание

1. Правила крепления материала
2. Фиксация к обрешетке
3. Монтаж металлочерепицы в сложных местах
4. Установка пристеночного профиля
5. Перехлест по ширине
6. Нахлест по длине
7. Карнизный свес кровли из металлочерепицы
8. Выбор снегозадержателей
9. Слуховые окна с фронтоном
10. Инструменты для монтажа

Правила крепления материала

Металлочерепицу фиксируют к обрешетке справа налево

Укладывают листы справа налево, положив первые два элемента. Первую панель фиксируют внизу справа, при этом низ должен совпадать с гранью обрешетки. Вторую кладут сверху, перекрывая капиллярный паз.

Металлочерепицу монтируют по правилам:

• крепят саморезы в нижнюю часть волны, в верх гребня ставить метизы нельзя;
• нижний край и область около ветровой планки фиксируют гвоздями в каждой волне;
• прилегания достигают смещением центров на 55 мм в накладываемых волнах по направлению перехлеста верхнего листа и по линии от перехлеста для нижнего.

Не применяют саморезы без уплотнителей, забивать гвозди молотком нельзя. Наступают ногой в нижнюю область волны в месте расположения реек при ходьбе по крыше для монтажа. Срезы листов и поврежденные места сразу закрашивают одинаковым по колеру составом из баллончика.

Фиксация к обрешетке

Опорный каркас собирают из пиломатериалов одинакового сечения, чаще применяют доски шириной 120 – 150 мм. Их устанавливают на стропилах на одинаковом расстоянии так, чтобы решетины совпадали с шагом вогнутых рядов металлочерепицы.

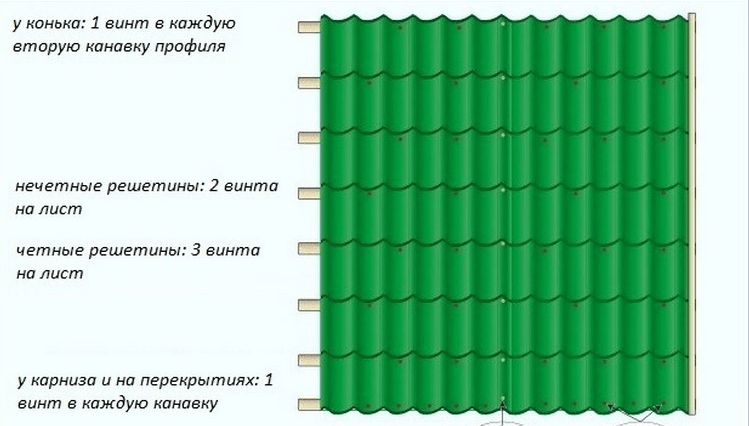

Правила фиксации к обрешетке:

• На скатах саморезы завинчивают по черте, которая находится на 120 – 150 мм ниже штамповочной линии между гребнями кровельного материала.
• При правильно выполненной обрешетке метизы крепят в любое подходящее место, и там всегда есть деревянная подкладка.
• Листы ставят так, чтобы между ними и досками не было технологического зазора — так можно избежать деформации.
• Крепления всегда ставят в тени гребня, так обеспечивают надежную фиксацию и метизы не видны.

Другим вариантом основания под крепление металлочерепицы является сплошной слой обрешетки, выполненный из плит ОСБ.

Монтаж металлочерепицы в сложных местах

Торцевую планку устанавливают после укладки металлочерепицы

При обустройстве ендовы под покрытие делают сплошное основание из досок на удалении 450 – 500 мм от центра линии. Нижнюю часть ендовы фиксируют кляммерами так, чтобы от грани листа до низа было 100 мм. Верхнее покрытие ендовы ставят на металлочерепицу, закрепляют через 200 – 300 мм.

Другие места:

• Фронтон монтируют с закрытием верхнего волнового профиля материала.
• Элементы коньковой планки стыкуют с перекрытием соседней детали на 100 мм. Для крепления к обрешетке используют саморезы длиной 80 мм, а листы между собой скрепляют метизами длиной 35 мм.

При обводке дымохода выводят рубероид на 150 мм на стенки трубы. Для установки оцинкованной планки в трубе делают штробу глубиной 15 мм.

Декоративный фартук ставят после установки металлочерепицы, фиксируют кровельными гвоздями с прокладкой.

Установка пристеночного профиля

Пристеночный профиль

Элемент монтируют в местах подхода кровельного покрытия к стене, боковинам слуховых окон. Профиль кладут сверху черепицы, фиксируют к стенам.

Работу делают в таком порядке:

• Ставят нижний пристенный профиль на стене. Сначала размечают резы для штробления болгаркой.
• Верхнюю отогнутую часть накладки закладывают в канавку, вертикальную стенку прижимают, фиксируют саморезами с уплотнителем, детали ставят внахлест (150 мм).
• Сверху монтируют основной кровельный материал.

Оформляют место стыка декоративной пристеночной планкой, которую ставят по окончании монтажа покрытия.

При монтаже нижней панели металлочерепицы от трубы до карнизного свеса подкладывают тонкий оцинкованный лист.

Перехлест по ширине

Предусматривают перехлест металлочерепицы на 150 – 300 мм, при этом перекрывают 1 – 2 капиллярных углубления на накрываемой панели. По канавкам отводится влага, которая образуется от конденсата в результате капиллярного подъема. Аккуратный монтаж позволяет сделать стыки незаметными на общем покрытии.

Если листы нужно обрезать, используют декоративные накладки, их монтируют по направлению снизу-вверх. Уплотнительные прокладки между черепицей и деталью не применяют, а составные элементы ставят с перехлестом от 100 мм. Саморезы применяют с резиновыми подкладками, чтобы предупредить повреждение верхнего слоя.

Торцевые накладки также крепят внахлест, который всегда больше 20 мм. Размер волны подгоняют под ширину кровельного ската, чтобы на фронтоне не оказался гребень волны. Карнизную планку располагают с нахлестом 100 мм на доске обрешетки, к которой она фиксируется гвоздями.

Нахлест по длине

Производители не рекомендуют работать с полосами металлочерепицы, которые по длине больше четырех метров, чтобы избежать вынужденной деформации при монтаже. Если скаты по размеру больше, приходится стыковать металлочерепицу по длине.

Правила организации соединения:

1. Стыковку делают посредством замка. Нижние листы делают длиннее верхних, их отрезают от вершины ступени на 50 – 100 мм в зависимости от рисунка. Первый одно модульный стандартный лист — 500 мм.
2. На втором листе к этому размеру добавить шаг рядов черепицы 350 мм, то выйдет второй двух модульный лист 850 мм.

При плотной стыковке выше лежащего и нижнего листа получается замок. Соединение не видно на плоскости крыши, оно не влияет на герметичность, а работать с короткими панелями удобнее. Замковый стык по длине делают одной линией вдоль всей протяженности кровельного ската.

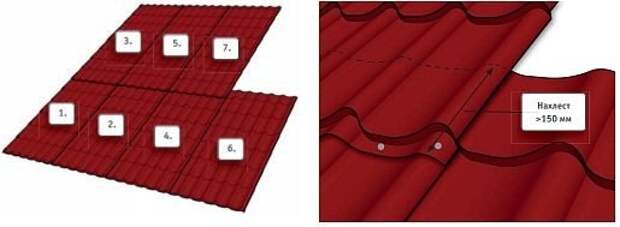

Листы монтируют снизу-вверх справа-налево по определенной схеме. При расчете длины принимают во внимание свес металлочерепицы на карнизе крыши.

Если уклон крыши меньше 14°, продольные и поперечные соединения дополнительно герметизируют.

Карнизный свес кровли из металлочерепицы

Область вдоль низа ската оформляют до того, как ставят листы металлопрофиля. Держатели для водостоков монтируют до укладки карниза так, чтобы его край совпадал с центральной линией желоба. Для установки карниза натягивают шнурок.

Правила монтажа:

• карнизные планки стыкуют с перехлестом 50 – 100 мм, фиксируют саморезами с плоской шляпкой;
• подшивку свеса выполняют профлистом, фасадными панелями, сайдингом, полоски материала располагают снизу перпендикулярно или вдоль стены;
• торцевые части оформляют лобной доской;
• для укладки карнизной планки в стропилах предусматривают углубления;
• на карнизной доске есть впадины для пропуска крепежа водостоков.

Для подшивки используют обрешетку, а между деталями облицовки предусматривают вентиляционные зазоры. Карнизную доску крепят в натяжку, чтобы она не шумела при ветре.

Выбор снегозадержателей

Расположение снегозадержателей

Элементы обеспечивают постепенный сход снега, предотвращают одновременное обрушение всей массы.

Снегозадержатели применяют нескольких видов:

• трубчатые;
• решетчатые;
• уголковые.

Трубу крепят вдоль всего ската, фиксируют на металлочерепичном покрытии в тех местах, где проходит несущая стена. Нельзя крепить снегозадержатели на карнизную доску. На пологой крыше элементы ставят в несколько рядов.

Решетчатые выпускают разной высоты, обычно их устанавливают на нижней части крыши. Есть модели с опорами или без. Уголковые выполняют в виде тонкого профиля, покрытого полимерами по поверхности металла. Бюджетный вариант закрепляют саморезами на верхе волны.

Слуховые окна с фронтоном

Схема монтажа слухового окна

Устройство треугольной конструкции похоже на многощипцовую крышу. Скаты оконной крыши стыкуют с основными скатами с образованием разжелобков (ендов).

Схему листов рассчитывают так, чтобы учесть выход ендовы на кровельный скат. В этом месте оформляют горизонтальный замок с помощью дополнительного листа размером 450 – 500 мм. В другом варианте делают замок в месте выступа ендовы на скате.

В этих местах ставят сплошную обрешетку — добавляют еще одну доску между штатными элементами. На карнизе окна монтируют карнизную планку, а примыкающую полосу к боку окна обрезают на 200 мм выше выхода ендовы.

Для точного примыкания вырезают четверти, а полость под ендовой защищают ветрозащитной пленкой. Из планки примыкания делают деталь для защиты горизонтали от попадания осадков.

Инструменты для монтажа

Для разметки схемы монтажа на крыше, порезки листов применяют рулетку, карандаш, угольник. Правильность установки координируют с помощью строительного уровня, отвеса.

Другие инструменты для работы:

• шуруповерт, дрель, перфоратор, болгарка, дисковая пила;
• ножницы по железу, ножовка по металлу;
• молоток, плоскогубцы, нож строительный с запасками.

Металлочерепицу нельзя разрезать болгаркой, чтобы не нарушить целостность защитного слоя на поверхности. Используют циркулярную пилу с диском для работы по железу. Шуруповерт выбирают с ограничителем, чтобы дожимать саморезы на правильную глубину.
