Наклонные стропила: конструкция, узлы, расчет и установка (+ видео)

Содержание

конструкция, узлы, расчет и установка (+ видео)

Основой любой стропильной системы являются стропила, которые принято подразделять на наслонный тип, висячие стропила, а также висячие фермы, оснащённые шпалами. Наслонные стропила относятся к числу самых надёжных конструкционных элементов и обладают характерным отличием в виде промежуточных опорных стоек, которые могут быть возведены в условиях внутренних стен, сводов или потолочных балок.

[contents]

Отличия висячих и наслонных стропил

Наслонная стропильная система чаще всего находит применение в зданиях, которые обладают дополнительными рядами стен. Такие стены используются в качестве дополнительных опор под стропильную систему. При этом, параметры здания могут достигать восемнадцать метров при условии наличия двух дополнительных элементов опорного характера.

Основным требованием является не более восьми метров пролётного пространства между двумя опорами. Стропильный шаг зависит от особенностей расчётов и может составлять 80-120 сантиметров. Нижние сегменты наслонной стропильной системы имеют опору в виде специальных подстропильных брусьев, а также мауэрлата.

Опорные стойки и прогоны разделяются при помощи подкосов, которые разгружают прогоны и придают всей конструкции необходимую степень жёсткости. Кроме того, подкосы служат в качестве разгрузочных элементов для ног стропильной системы и позволяют увеличить параметры перекрываемой ширины помещения. Стропильные ноги, имеющие более длинный размер чем стандартные показатели используемого пиломатериала, могут иметь составную конструкцию.

Отличие висячих и наслонных стропил

Висячий тип стропильной системы имеет характерные отличия от наслонного типа. В качестве опоры для нижних концов стропил выступают исключительно опорные стены, а стропильные ноги такой конструкции обладают нагрузкой в обоих направлениях монтируемой стропильной системы.

Кроме того, висячая конструкция имеет значительную степень нагрузок, которые распирают стены опорного характера.

Такие нагрузки нивелируются посредством специальных затяжек, которые объединяют ноги в висячей стропильной системе. В качестве материала для затяжек может быть использована древесина или металл, а для расположения всегда выбирается горизонталь на удобной высоте. Следует учитывать, что чем выше расположены затяжки, тем более прочным должно быть крепление к стропильной системе.

Наиболее часто наслонный тип стропил используется для обустройства двускатных кровель над сооружениями, имеющими длину стены не более шести метров.

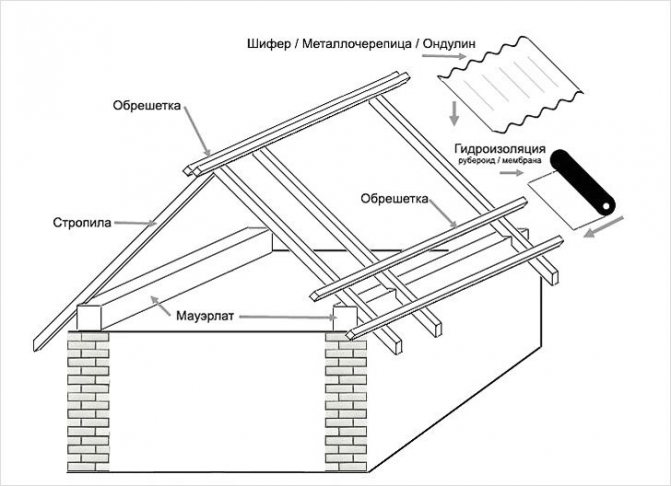

Устройство конструкции стропильной системы

Основными элементами наслонной стропильной системы служит наклонный тип балок, которые необходимо располагать вдоль кровельного ската. Поэлементный состав правильной наслонной стропильной системы выглядит следующим образом:

  • стропильные ноги, являющиеся элементом, к которому монтируется конструкция обрешётки;
  • прогоны, являющиеся элементами стропильной системы, которые укладываются не только на капитальные стены, но и столбы промежуточного характера;
  • стойки, подкосы, лежни, мауэрлаты, которые применяются с целью усиления всей конструкции и позволяют более равномерно распределить всю стропильную нагрузку на прогоны и опорный тип конструкций.

Конструкция и узлы наслонной стропильной системы

Необходимость применения

Наслонная стропильная конструкция необходима в случаях, когда требуется перекрыть пролёты с максимальной длиной от шести метров до шести с половиной метров, с соблюдением условия по наличию дополнительных несущих конструкций в виде колон или стен, способных удерживать стойки.

Наиболее целесообразной конструкционной особенностью является использование скользящей опоры для стропильной системы, которая допускает крепление разных промежуточных стропил к мауэрлату.

Крепление стропил к мауэрлату

Пролёты, имеющие максимальные значения протяжённости в условиях частного домостроительства, встречаются крайне редко. Именно поэтому при возведении индивидуальных построек рекомендуется применять наслонный тип стропил.

В основе технологии лежит опора стропильных ног на мауэрлат, но в случае с деревянными постройками функцию мауэрлата берёт на себя верхний стеновой ряд. Такой соединительный узел является наиболее важным в наслонной стропильной системе. Использование ригеля, которым стягиваются стропильные ноги, позволяет увеличить длину пролёта до восьми метров, в условиях одной опоры – до двенадцати метров, а при использовании двух опор – до шестнадцати метров.

Расчёт элементов крыши

Любая конфигурация и конструкционные особенности кровельной системы решаются ещё на этапе проектирования здания. Конструкция крыши коренным образом влияет на набор материалов, используемых в процессе монтажа и конструкцию несущих стен. Именно поэтому стропильная конструкция, которая будет служить опорой кровле, а также каркас обрешётки являются основными предметами расчетов крыши.

Для грамотного расчёта сечения стропильных ног за основу берётся показатель их длины.

Если пролёт между стропилами составляет 100 сантиметров:

  • длина менее трёх метров – бруски 8х10 см. или брёвна 10 см.;
  • длина 3-3,6 метра – бруски 8х13 см. или брёвна 13 см.;
  • длина 3,6-4,3 метра – бруски 8х16 см. или брёвна 16 см.;
  • длина 4,3-5 метров – бруски 8х18 см. или брёвна 18 см.;
  • длина 5-5,8 метра – бруски 8х20 см. или брёвна 20 см.;
  • длина 5,8-6,3 метра – бруски 10х20 см. или брёвна 20 см.

Если пролёт между стропилами составляет 140 сантиметров:

  • длина менее трёх метров – бруски 8х13 см. или брёвна 13 см.;
  • длина 3-3,6 метра – бруски 8х16 см. или брёвна 16 см.;
  • длина 3,6-4,3 метра – бруски 8х18 см. или брёвна 18 см.;
  • длина 4,3-5 метров – бруски 8х20 см. или брёвна 20 см.;
  • длина 5-5,8 метра – бруски 10х20 см. или брёвна 22 см.;
  • длина 5,8-6,3 метра – бруски 12х22 см. или брёвна 24 см.

Если пролёт между стропилами составляет 175 сантиметров:

  • длина менее трёх метров – бруски 9х10 см. или брёвна 15 см.;
  • длина 3-3,6 метра – бруски 8х18 см. или брёвна 18 см.;
  • длина 3,6-4,3 метра – бруски 9х18 см. или брёвна 18 см.;
  • длина 4,3-5 метров – бруски 10х20 см. или брёвна 20 см.

Если пролёт между стропилами составляет 213 сантиметров:

  • длина менее трёх метров – бруски 9х16 см.
    или брёвна 16 см.;
  • длина 3-3,6 метра – бруски 9х18 см. или брёвна 18 см.;
  • длина 3,6-4,3 метра – бруски 10х20 см. или брёвна 18 см.

Узнайте больше о конструкциях стропильных систем:

  • мансардной крыши;
  • четырехскатной крыши;
  • вальмовой;
  • двухскатной.

Особенности монтажа и крепления

Весь технологический процесс по устройству стропильной наслонной системы состоит из нескольких основных этапов:

  • подготовка пиломатериалов согласно произведённых расчётов;
  • при необходимости, сращивание недостающих по длине элементов посредством саморезов или гвоздей;
  • изготовление шаблонов стропил, стоек и подкосов;
  • подъём подготовленного пиломатериал на крышу;
  • установка стоек и прогона конькового бруса, предусмотренных конструкцией крыши и крепление стоек на несущие конструкции для предотвращения нежелательных сдвигов;
  • установка стропил к крепежам и закрепление их предпочтительным способом на мауэрлате;
  • верхние соединения стропил следует закрепить к коньковому брусу или друг к другу;
  • если запроектированы горизонтальные схватки, то необходимо их закрепить;
  • установка опорных конструкций, включая подкосы и шпренгели;
  • если на отвесы могут повлиять конструкционные особенности крыши и стропильные ноги, то возникает необходимость их предварительной установки;
  • в случае упора стропильных ног в мауэрлат посредством зуба или шипа, необходимо выполнить удлинение кобылками, которые обшиваются по всему периметру сплошным типом обрешётки.

Далее, выполненная стропильная конструкция с использованием стропил наслонного типа, обшивается обрешёткой, на которую монтируется кровельный пирог с пароизоляцией и гидроизоляцией, а далее выполняется утепление и покрытие кровли.

Подробнее о монтаже стропил смотрите в видео.

Усадка дома

Усадка дома

Стандартный коэффициент усадки сруба, высота которого составляет порядка трёх метров, равен порядка пяти процентов. Таким образом, усадка дома за один год может составлять около двадцати сантиметров, что негативно сказывается на несущих элементах крыши. Грамотные строители при проектировании составляют два варианта – первоначальный и с учётом усадки.

Таких проблем лишены висячие стропильные системы. Для наслонного типа стропил будет необходимо применить один из нескольких возможных вариантов:

  • дождаться окончательную усадку строения;
  • применить стропильную систему с скользящими опорами;
  • выполнить укрепление всех опорных конструкций при помощи компенсаторов, в качестве которых допускается использование винтовых домкратов.

Подводим итоги

При монтаже деревянных стропил на каменные опоры следует выполнить грамотную изоляцию при помощи двух слоёв рубероида или любого другого гидроизолирующего материала.

При использовании наслонных стропил для обустройства крыш мансардного типа необходимо устанавливать внутренний брусовый каркас под нижними стропилинами, а верхние стропильные ноги упирать в коньковый прогон, монтируемый на стойках.

Для выполнения соединения стропильной ноги с мауэрлатом рекомендуется использовать ползун или жёсткое защемление.

Для наслонного типа стропил допускается соединение встык, которое выполняется посредством металлических пластин. Для такого соединения требуется оставлять значительный торцевой угол, который в процессе схождения позволяет стропилам делать упор друг в друга.

Наслонная стропильная система может быть выполнена с соединением внакладку, что подразумевает просверливание специальных отверстий под крепёжные болты.

особенности расчёта системы и узлов, варианты использования

В основе любой крыши лежит система балок, стоек, прогонов. Они являются тем проводником нагрузок, который позволяет крыше выдерживать порывы ветра и вес снега зимой. В разрезе стропила представляют традиционную фигуру — треугольник жёсткости. В строительстве используется множество стропильных систем. Наиболее востребованы наслонные стропила.

  • Варианты стропил
    • Наслонного типа
    • Висячая система
  • Конструкция и узлы
  • Безраспорная система
  • Особенности монтажа конструкции
  • Сильное защемление конькового участка
  • Распорная система
  • Компоненты подстропильных конструкций
  • Особенности использования
  • Расчёт компонентов крыши
  • Практические советы

Варианты стропил

Стропила — основа крепления кровли. По устройству различают три вида:

  1. Наслонные, считающиеся одними из самых надёжных компонентов, использующихся в конструкционных работах.
  2. Висячие стропила.
  3. Висячие фермы, оборудованные шпалами.

Каждая из систем имеет особенности конструкции. Проведение точных расчётов позволит создать прочную и надёжную конструкцию.

Наслонного типа

В сооружениях, имеющих ещё несколько рядов стен, служащих, кстати, в роли вспомогательных опор, чаще всего используется наслонная стропильная система.

Если в наличии имеется пара вспомогательных компонентов, имеющих возможность применяться в роли опоры, здание в своих размерах может достичь 17—19 метров. Главное, делать не больше 8 метров пространства между соседними опорами. До 120 сантиметров величины порой достигает стропильный шаг, главное, правильно провести расчёты и учесть все необходимые особенности.

Нижние части такого вида обладают опорой, состоящей из подстропильных брусьев. В том числе вкупе с ними используется мауэрлат.

Чтобы разделить опорные стойки и прогоны, о которых также не стоит забывать, используют подкосы. Их главная функция заключается в том, что они выполняют разгружающую и поддерживающую функцию, в том числе и для ног стропильной системы, увеличивающих размер сооружения. Они сами имеют больший размер, чем обычный коэффициент пиломатериала, и их нужно собирать.

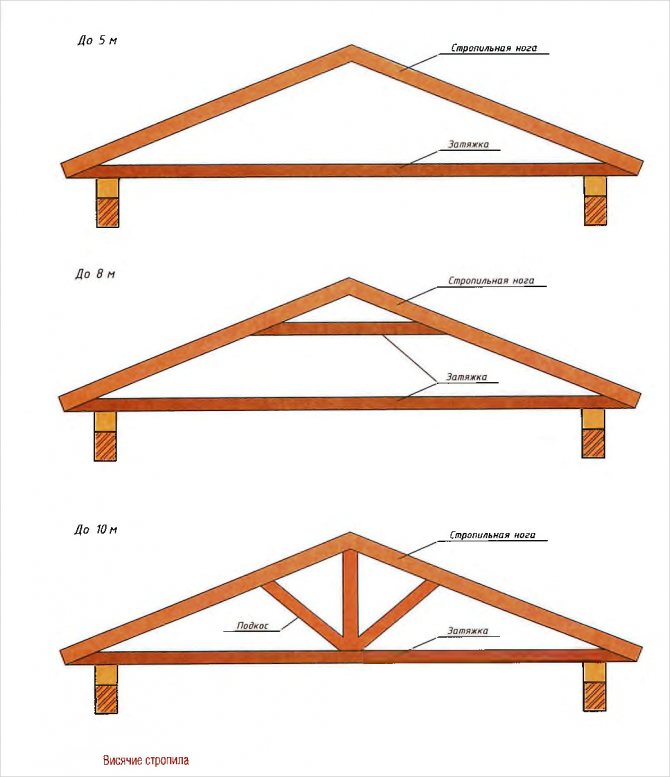

Висячая система

Висячие стропила кардинально отличаются от наслонных. Их нижние концы занимают опорные стены. Стропильные ноги этой системы нагружены в двух частях всей монтируемой системы.

Нагрузки от висячей конструкции распирают стены, которые имеют опорный характер.

В роли использованного материала с целью затяжек применяют дерево либо сплавы. Для того чтобы это всё расположить, в основном избирается линия в комфортной высоте. А также принимайте во внимание, что крепление к стропильной системе зависит от высоты расположения затяжки.

Наслонный тип чаще всего применяется для того, чтобы была возможность обустроить двускатные кровли над сооружениями. Их стены длиной должны быть не больше 5—6 метров.

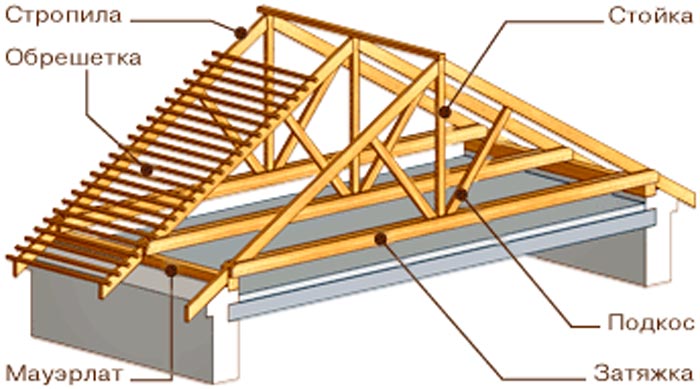

Конструкция и узлы

Наслонные стропильные системы обладают достаточной долговечностью благодаря тому, что их эксплуатация происходит под действием различного вида проветривания, например, сквозного. Это препятствует возможности загнивания деревянного материала. Устройство выполнено очень просто. И это играет значительную роль.

Пришло время рассмотреть, на какие конструкционные составляющие разбивается система наслонных стропил:

  • неотъемлемой частью структуры служит стропильная нога;
  • применяются, конечно, подстропильные компоненты;
  • не забываем про обрешётку.

Такая система, используемая при строительстве крыши с одним скатом, в своём строении обладает сооружениями, которые разносторонними концами упираются в противоположные стенки. Когда крыша уже с двумя скатами, стропильная система будет состоять из нескольких стропильных ног, упирающихся разными своими сторонами на погон и стойки.

Нельзя увеличивать размер пролёта, так как может случиться прогиб, а может и произойдёт вырывание стропильной ноги. Чтобы это не произошло, применяют специальные компоненты, носящие название стойки и подкосы. Применяются такие компоненты также, когда есть необходимость состыковать стропила, состоящие из небольшого количества досок, чтобы конструкция имела ещё большую стабильность.

Специализированные наслонные стропила подразделяются на два разных вида:

  1. безраспорную;
  2. распорную.

Условия создания распора на стенку определяются с помощью узлового распирания.

Безраспорная система

Работа ноги в такой системе соответствует собственному особому механизму, а именно на изгиб. Её характерная черта заключается в том, что на стены она не оказывает никакого усилия.

Безраспорные наклонные стропила используются тремя разными способами. Специально на конец ноги присоединяется опирающийся брусок, можно осуществить врубку, или по-другому запил, и упереть в мауэрлат.

Особенности монтажа конструкции

На верху стропила проделываем больших размеров запил и скашиваем его под небольшим углом. Подрезка на концах стропила обладает различными границами, характеризующимися по глубине. Главное, чтобы размер подрезки превышал размер сечения стропила.

Если не представляется возможным сделать подрезку верха стропила, используют искусственное наращивание, крепление осуществляется по обеим сторонам. Используются монтажные пластинки.

Когда будете проводить монтаж, обязательно сделайте так, чтобы верх врубки был максимально ровным, чтобы система внезапно не стала распорной. Чаще всего низ стропильной ноги присоединяют на ползуне.

Верхняя часть фиксируется с применением гвоздей или же, например, болтового крепления, стропила могут также взаимно упирать и связывать железными пластинками, имеющими зубчатое строение либо древесными накладками.

Сильное защемление конькового участка

Бывает, что присутствие сильного защемления конькового участка, если верхнюю часть твёрдо закрепляют, а основание ставят в ползуне, никак не появляется распор в стенке. В этом случае в твёрдо объединённом коньковом узле возникает экстремальный искривляющий период, который должен уничтожить узел, тогда стропильные ноги приобретают значительно меньший прогиб. Защемив верх стропил, мы приобретаем определённый резерв крепости, повышающий все характеристики.

У всех способов есть объединяющая особенность: одна область стропила мастерится на шарнире, который использует только поворот, а другую область конструируют на скользящей опоре. Она имеет возможность позволить себе поворот. Крепится это по-разному. Иногда применяют гвоздевой бой или могут использовать даже крепёжные пластинки.

Плохо становится, если происходит упирание прогона на специальные стойки. В других двух вариантах, статическая устойчивость существует благодаря тому, что нагрузка равномерно распределяется по обеим сторонам крыши, используя при этом одинаковый угол наклона.

Но на самом деле сделать наклон крыши абсолютно ровными невероятно трудно. Растаявший снег распределяется по крыше неровно, особенно когда вмешиваются сильные порывы ветра. Первоначальный способ разрешает делать различные угловые наклоны скатов. Он также неплохо справляется со всеми нагрузками, только если стойки будут стоять абсолютно вертикально.

Распорная система

Распорную систему мы имеем возможность создать, применяя несколько безраспорных стропильных систем с заменёнными в них различными степенями систем. Получаем шарнирную опору для использования её в качестве распорной системы, крепко-накрепко зафиксированной гвоздями. Все составляющие системы остаются неизменны, даже напряжения стропильных систем и соответственно изгиба. Но в этой ситуации образуется распор, который раздвигает стенки постройки.

Система, имеющая в своём составе разные виды стропил, называется смешанной. Зато распорная система обладает высокой устойчивостью к различным нагрузкам, только мауэрлат нужно обязательно зафиксировать на поверхности стены сооружения.

Чтобы значительно снизить распор на стенки, рекомендуется установить прогоны, обязательно жёсткие, которые можно получить, если добавить побольше стоек или балок.

Компоненты подстропильных конструкций

Система должна обладать высокой устойчивостью. Для того чтобы достичь этого, наклонные стропила нужно обеспечить горизонтальной схваткой, использование которой немного обеспечит устойчивость, но совсем немного. Прикреплять её стоит там, где схватка пересекает стойки. Она обязательно сработает в любых обстоятельствах. Их расположение нужно сориентировать со средним человеческим ростом. А если вы конец стропила вынесете наружу, устойчивость гарантируется.

Если случиться аварийная ситуация это обеспечит схватке сработать молниеносно и безошибочно. Если целью стоит повышение устойчивости наслонных стропил и системы в целом жёстко зафиксируйте стойки. Если перекрытие чердака неудачно, то усиление устойчивости окажется невозможным. Те строения, которые содержат 2 внутренние стены, используют сквозящие стропильные конструкции. Нужно правильно выбрать все компоненты, от этого зависит качество сделанной работы и надёжность крыши.

Особенности использования

Наслонная стропильная конструкция применяется тогда, когда возникает срочная необходимость перекрыть пролёты с наибольшей длиной, существует необходимость в применении стоек, прибавляющих устойчивости.

Более подходящей конструкционной чертой представляется применение скользящей опоры, что разрешает соединение различных переходных стропил к мауэрлату. Практически не попадаются длинные пролёты в собственном строительстве сооружений. Из этого следует, что наилучшим из всех вариантов является использование специализированных наслонных стропил. Главный компонент техники строительства — это опирание на мауэрлат строительных ног. Когда сооружение из дерева, эту способность берёт на себя верх.

Такого рода стыковочный узел представляется более значимым в наслонной стропильной концепции. Применение ригеля даёт возможность повысить величину пролёта вплоть до 8 метров, в обстоятельствах одной опоры — вплоть до 12-ти метров, а рядом с применением 2-х опор — вплоть до 16 метров.

Расчёт компонентов крыши

Каждая структура и конструкционные характерные черты кровельной концепции находят решение ещё на рубеже проектирования сооружения. Структура кровли главным способом оказывает большое влияние в комплект материалов, применяемых во время монтажа и систему несущих стенок.

Стропила наслонного вида отделываются обрешёткой. На них устанавливается кровельный пирог с пароизоляцией и гидроизоляцией.

Практические советы

Если нужно сделать мансардную крышу с применением наслонных стропил, обязательным условием является установка брусового каркаса внизу, а вверху стропильные ноги следует прятать в коньковый прогон.

Если вам нужно соединить стропильную ногу с мауэрлатом, используйте защемление. Можете соединить его металлическим материалом. Для этого существует способ, заключающийся в использовании большого торцевого угла. Он в будущем обеспечит возможность стропилам взаимно упираться.

Применяется наслонный тип вкупе с соединением, подразумевающим за собой просверливание отверстий для болтов.

Компоненты и типы скатных крыш

Скатные крыши обычно имеют наклонную верхнюю поверхность, и их удобно использовать в местах с сильными дождями или снегопадом. Это один из самых дешевых и экономичных вариантов покрытия конструкции. Скатные крыши обычно используются на фабриках и в мастерских, складах и складах, театрах и аудиториях, а также в холмистой местности.

Климатические условия участка, характер материала покрытия, пролет и другие факторы определяют уклон крыши. Он разработан с учетом всех этих аспектов.

Различные компоненты, используемые в скатной крыше:

Пролет:

Расстояние по горизонтали между внутренними поверхностями стен или опор называется пролетом.

Подъем :

Расстояние по вертикали между настенной пластиной и вершиной конька называется подъемом.

Шаг :

Наклон сторон крыши к горизонтальной плоскости называется уклоном.

Ридж :

Вершина наклонной крыши называется коньком.

Вальма :

Гребень, образованный пересечением двух наклонных поверхностей с внешним углом более 180°, называется вальмой.




Карнизы:

Деревянная доска, которая крепится к стропилам у карниза. Его также называют фасадной доской. Его ширина составляет 15-20 см, а толщина — 20-5 мм.

Прогоны :

Прогоны — это не что иное, как горизонтальные деревянные или стальные элементы , которые используются для поддержки обычных стоек наклонного маршрута, когда пролет больше.

Фронтон :

Треугольная верхняя часть стены, образованная в конце скатной крыши, называется фронтоном.

Грань :

Край фронтона, проходящий между карнизом и коньком, называется гранью.

Кляммеры :

Небольшие деревянные бруски, которые крепятся к стропилам или потолку, называются кляммерами.

Шаблон :

Квадратный или прямоугольный блок из камня или бетона, который устанавливается под концом балки или фермы для распределения нагрузки от крыши на большую опорную поверхность, называется шаблоном.

Рядовые стропила :

Наклонные деревянные элементы, прокладываемые от конька к карнизу, называются рядовыми стропилами. Это промежуточные стропила, поддерживающие кровельное покрытие.

Вальмовые стропила :

Наклонные стропила, образующие вальмовую часть скатной крыши, называются вальмовыми. Их укладывают по диагонали от конька к углам стены для поддержки кровельных покрытий.

Натяжные стропила: Нарожные стропила

обычно короче обычных стропил. Эти стропила обычно укладываются от вальмы или ендовы к карнизу.

Стропила долины :

Водосточные желоба обычно поддерживаются этими стропилами. Долинные стропила имеют наклонный характер и укладываются по диагонали от конька к карнизу.

Ферма :

Каркас, который обычно состоит из треугольников, называется фермой. Он построен и предназначен для поддержки покрытий или потолков комнат.

Типы скатных крыш

Существует три типа скатных крыш:

  • Одинарные крыши.
  • Двойные или прогонные крыши.
  • Стропильные крыши.



1. Односкатные крыши:

Односкатные крыши состоят только из общих стропил на каждом скате без какой-либо промежуточной опоры, которые закреплены на коньке и стеновых плитах. Односкатные крыши обычно бывают следующих четырех типов:

(a) Односкатная крыша, крыша веранды или односкатная крыша:

В этом типе скатных стропил уклон только с одной стороны. Ее также называют односкатной или проходной крышей. Как правило, максимальное расстояние составляет 2,4 метра.

(b) Парная крыша:

Пара или пара общих стропил обычно образуют этот тип крыши, которые обычно наклонены к обеим сторонам конька крыши, примыкая друг к другу. Парная крыша принимается для пролетов до 3,5 метров. Нижние концы стропил прибиваются к стеновым плитам, размещенным на стенах. Их удобно размещать над стенами. Прогоны и рейки поддерживают кровельное покрытие.

(c) Парная закрытая крыша :

Парная закрытая крыша очень похожа на парную крышу, за исключением того, что ноги общего стропила соединены горизонтальной стяжной балкой. Чтобы стены не опрокинулись, анкерную балку соединяют с опорами обычных стропил. Анкерная балка обычно изготавливается из дерева или стали. Он экономически выгоден для пролетов до 5 метров.

(d) Манжетная балка крыши:

Аналогичен парной закрытой крыше, за исключением того, что в последнем случае анкерная балка поднимается и размещается на высоте от одной трети до половины вертикальной высоты от стеновой плиты до хребет. Обычно это делается при увеличении пролета или при большей нагрузке. Анкерная балка обычно известна как воротниковая балка. Вальмовая крыша подходит для пролетов до 5 метров.

2. Двойная или прогонная крыша

Когда пролет превышает 2,4 метра, стропила становятся неэкономичными. Поэтому, чтобы сделать пролет экономичным, под стропилами устанавливаются промежуточные опоры, называемые прогонами.

3. Стропильные крыши:

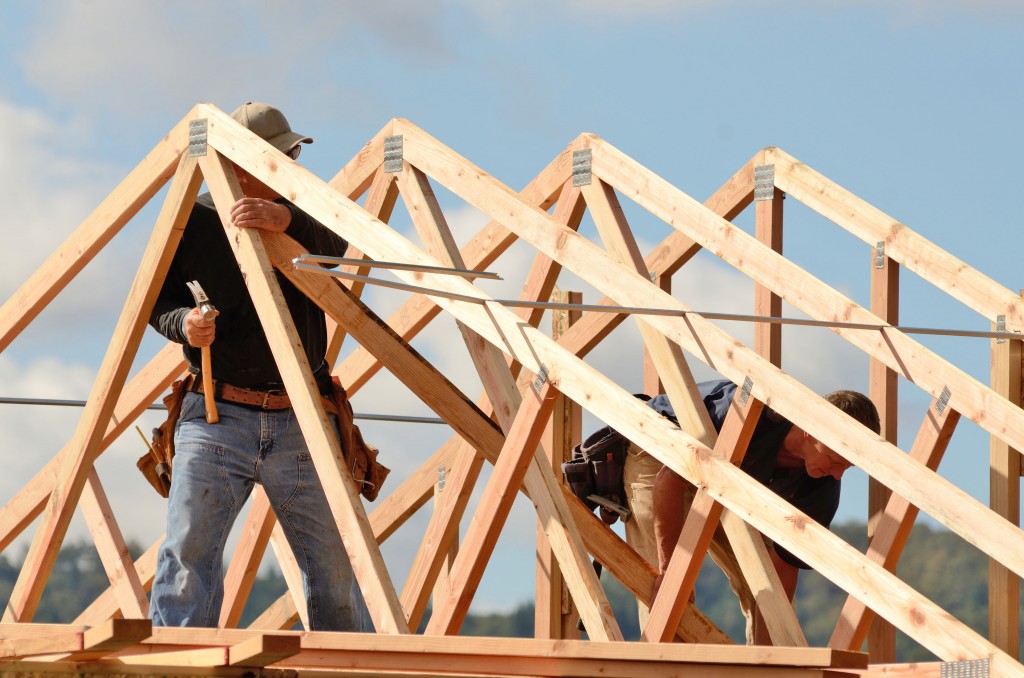

Каркасная конструкция широко известна как стропильная крыша. При отсутствии внутренних несущих стен и перегородки под прогоны, а также при пролете крыши более 5 метров. Ниже приведены некоторые из наиболее часто используемых ферм:

  • Ферма центральной стойки.
  • Ферма ферзевой стойки.
  • Ферма мансардной крыши.
  • Ферма усеченной крыши.
  • Стропильная ферма Bel-fast.
  • Стальные фермы.

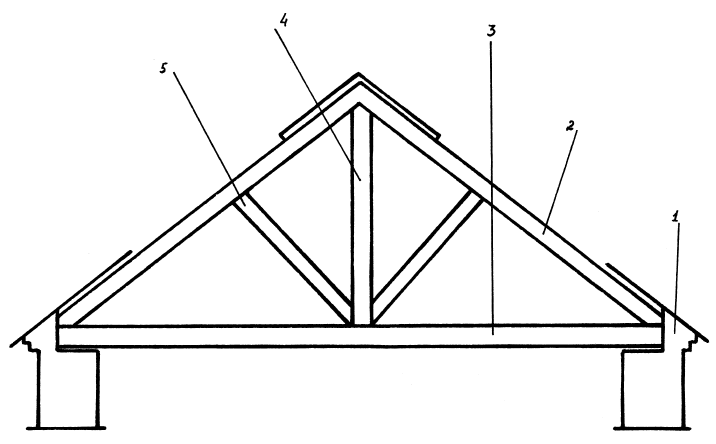

(a) Ферма центральной стойки:

Как показано на рисунке, центральная вертикальная стойка называется центральной стойкой. Главный девиз королевского поста — оказывать поддержку галстуку. Чтобы предотвратить изгиб основного стропила, в центре основного стропила предусмотрены наклонные элементы, известные как подкосы. Как правило, он применяется для пролетов от 5 до 8 метров.

(b) Ферма Queen-Post:

Эта ферма отличается от фермы шкворня наличием двух вертикальных стоек, известных как шкворня. Эта ферма подходит для пролетов от 8 до 12 метров.




Ферма королевской стойки немного отличается от фермы королевской стойки. Он состоит из 2 вертикальных стоек, поддерживаемых в двух разных точках, как показано на рисунке. Эта модификация обычно делается для предотвращения провисания анкерной балки из-за увеличения длины пролета. При этом анкерная балка поровну делится на 3 части и поровну распределяется нагрузка между ними.

(c) Ферма мансардной крыши.

Франсуа Мансар разработал эту ферму, поэтому она была названа в его честь. Как показано на рисунке, это в основном двухэтажная ферма. Верхняя часть фермы такая же, как у королевской стойки, а нижняя часть в основном такая же, как у ферменной стойки. Таким образом, это комбинация фермы короля и королевы. В настоящее время этот тип ферм не используется из-за его странной и уродливой конструкции, а также из-за изобретения новых стальных ферм.

(d) Ферма усеченной крыши:

Эта ферма очень похожа на мансардную ферму. Здесь верхняя часть шкворня отсутствует, и присутствует только ферма шкворня. Этот тип фермы используется, чтобы выделить пространство для комнаты на крыше.

(e) Ферма крыши Bel-Fast :

Ферма крыши Bel-fast также известна как решетчатая крыша или ферма из тетивы. Он выполнен в виде банта. Эта ферма состоит из тонких отрезков бруса, а ее верхний пояс выполнен изогнутым. Обычно используется для пролетов около 30 метров. Легкие кровельные покрытия также предусмотрены на верхнем поясе.

(f) Стальные фермы:

Практически основная причина подвески деревянных ферм в фермах крыши из мягкой стали. Они более экономичны для пролетов более 12 метров по сравнению с деревянными. Как правило, большинство стальных ферм изготавливаются из угловых секций, поскольку они могут выдерживать как растяжение, так и сжатие. К тому же их можно легко стыковать.

Читайте также: Типы строительных лесов

Читайте также: Полая стена: Конструкция, изоляция, преимущества и недостатки

Читайте также : Подробная спецификация кирпичной кладки

Нравится:

Нравится Загрузка…

Использовать стропила 2×4 или 2×6 для односкатной крыши?

74shares

  • Share
  • Штифт

Стропила — это простой и понятный способ обрамления крыши вашего сарая. Для них требуется меньше пиломатериалов, чем для ферм, и после того, как одна из них будет разрезана, все остальные будут разрезаны по тому же принципу. Тем не менее, одна из основных проблем, с которой вы столкнетесь при резке стропил, заключается в том, следует ли использовать стропила 2 × 4 или 2 × 6 для односкатной крыши?

Вы можете использовать стропила 2×6 или 2×4 для крыш с уклоном 3/12 или больше, но это зависит от общего размера вашего сарая. Для крыш, которые не будут испытывать сильных снеговых нагрузок, двускатная крыша может иметь пролет до 22 футов со стропилами 2×4. Для крыш, которые будут подвергаться сильному снегопаду или ветру и будут иметь одинаковое расстояние, используйте стропила 2×6.

Если у вас простая двускатная односкатная крыша, то использование стропил 2×4 имеет смысл, если только у вас не очень большой навес. Если у вас односкатная односкатная крыша, то лучше использовать стропила 2 × 6, потому что разница в цене не будет огромной, а ваша односкатная крыша будет иметь гораздо большую грузоподъемность.

Ниже мы более подробно рассмотрим, когда использовать пиломатериалы 2×4 и 2×6 для односкатной крыши, и, надеюсь, вы сможете принять более обоснованное решение о том, какой тип пиломатериала вы должны использовать, когда строительство стропил односкатной крыши.

Быстрая навигация

  • Стропила крыши и уклон односкатной крыши
  • Тип пиломатериалов Имеет значение
  • Что такое длина пролета?
  • Общие сведения о нагрузках на крышу
  • Длина пролета для стропил 2×4
  • Длина пролета для стропил 2×6
  • Использовать стропила 2×4 или 2×6 для односкатной крыши?
  • Заключение

Стропила крыши и уклон односкатной крыши

Говоря о каркасе односкатной крыши со стропилами, вам в первую очередь необходимо знать, насколько крута ваша крыша – другими словами, каков уклон или уклон твоя крыша? Большинство диаграмм пролетов стропил разделены на 2 части: крыши с уклоном менее 3:12 и крыши более 3:12.

Что означает 3:12? Это означает, что крыша поднимается на 3 дюйма на каждые 12 дюймов горизонтального хода. Если вы посмотрите на приведенную выше диаграмму, вы заметите, что для крыш менее 3:12 диаграмма не включает 2×4 в качестве опции. Стропила 2 × 4 недостаточно прочны для низких скатных крыш ни при каких обстоятельствах, поэтому избегайте их, если вы строите сарай с плоской или очень мелкой крышей.

Многие производители кровельных материалов устанавливают для своей продукции минимальный уклон. Многие производители черепицы рекомендуют при укладке не менее 2:12. Причина этого в том, что плоские или неглубокие крыши выдерживают гораздо больше злоупотреблений и нагрузок, чем более крутые крыши, что делает необходимость в более широких стропилах односкатной крыши.

Наконец, помните, что в этой статье мы говорим не о фермах, а только о стропилах. В фермах используются только пиломатериалы 2×4, и они построены с использованием «сетки» 2×4 для прочности. Стропила просто полагаются на центральную коньковую балку и внешние стены для поддержки. Хотя у обоих есть преимущества, только стропила различаются по размеру используемого пиломатериала.

Для получения дополнительной информации о каркасе крыши и о том, как понять различия между типами конструкции односкатной крыши, посетите мое руководство по каркасу односкатной крыши.

Тип пиломатериалов Имеет значение

Мы рассмотрим крыши с уклоном 3:12 или больше. Многие диаграммы пролетов стропил разграничивают стропила с использованием пиломатериалов SYP (южная желтая сосна) и SPF (ель, пихта, сосна). SYP — одна из самых плотных хвойных пород, поэтому она прочная, но ее труднее резать и прибивать. SPF легкий и его проще использовать при обрамлении.

При использовании SPF для стропил односкатной крыши наблюдается небольшое снижение прочности, но в большинстве случаев у вас есть только один вариант, когда вы идете в местный магазин Reno, поэтому, по крайней мере, знайте, что вы покупаете. Если вы забыли посмотреть в магазине, не расстраивайтесь — на самой древесине обычно есть маркировка SPF или SYP.

Что такое длина пролета?

Длина пролета измеряется от внутренней части каркаса сарая до внутренней вершины стропила. Другой способ посмотреть на это — от начала разреза птичьего рта до противоположного, обращенного внутрь края.

Понимание этого является ключом к пониманию того, насколько далеко могут простираться ваши стропила. Например, навесные стропила 2×4 SPF могут иметь пролет до 11 футов при размещении под углом 12 дюймов. Если у вас на сарае двускатная крыша, у вас будет два комплекта стропил с коньковой балкой в ​​центре, объединяющей стропила с каждой стороны.

Таким образом, для навесов с двускатной крышей таблица пролетов стропил показывает, на какую длину стропила может накрывать половину ширины вашего навеса.

Если у вас односкатная крыша, то расстояние пролета 11 футов для стропил 2×4 O.C. Это означает, что ваш сарай не должен быть шире — или длиннее, в зависимости от того, как вы ориентируете свою односкатную крышу, — чем 11 футов.

Знания о нагрузках на крышу

Возможно, вы живете в районе, где ваша односкатная крыша практически не будет беспокоить вас – нет снега, регулярные дожди и случайные ураганы. В этом случае вы будете смотреть на диаграммы пролетов стропил, которые оценивают нагрузку на крышу в 20 фунтов на квадратный фут.

Если у вас обильные снегопады, которые продолжаются всю зиму, или частые суровые погодные условия, в том числе сильные ветры, то вы будете смотреть на таблицы стропил по цене 40 фунтов за квадратный фут.

Если вы посмотрите на диаграмму ветровой нагрузки, то увидите, что в разных частях страны в среднем скорость ветра выше, чем в других. Если вы живете в «аллее торнадо» или в районе, подверженном ураганам, то у вас, вероятно, будут специальные строительные нормы и правила, определяющие, какой тип стропил использовать. Если в вашем районе дуют сильные ветры, вам следует использовать односкатные стропила 2×6.

40 фунтов на квадратный фут — это значительное давление, и эти типы нагрузок часто используются только в жилищном строительстве, где давление намного больше из-за пешеходного движения, мебели и т. д. Если вы не уверены, живете ли вы в области с этими экстремальными факторами окружающей среды, то вы, вероятно, можете безопасно использовать стропила 2 × 4.

Длина пролета для стропил 2×4

Как упоминалось выше, стропила односкатной крыши 2×4 SPF могут иметь пролет 11 футов. Стропила SYP могут иметь пролет 11 ½ футов. Оба они предназначены для легких нагрузок на крышу.

Если вы живете в районе, где требуются стропила односкатной крыши для поддержки большой нагрузки, то стропила SPF могут иметь пролет только 7 ⅔’. Стропила SYP могут иметь длину 8 футов.

Несмотря на то, что технические характеристики стропила 2×4 для большой нагрузки намного меньше, чем для легкой нагрузки, они позволят вам иметь навес шириной более 14 футов с двускатной крышей. Будет менее целесообразно использовать стропила 2×4 на односкатной односкатной крыше, если вы живете в районе с сильным снегопадом.

Имейте в виду, что приведенные выше размеры относятся к 12 дюймам по центру. Если бы у вас был сарай 12×12 с двускатной крышей, это означало бы 26 стропил, что очень много. Перейдя на 16 дюймов по центру, вы можете расширить свои SPF 2×4 до 6 ⅔ фута для тяжелых грузов и 9 ½ фута для легких грузов, которые по-прежнему будут работать с двускатным навесом 12 × 12.

Расстояние между стропильными балками 2×4 на расстоянии 24 дюйма по центру ограничивает ширину вашей крыши. Для крыш с малой нагрузкой, 24” o.c. Стропила 2×4 могут иметь пролет до 7 ⅔’. Для больших нагрузок 2×4 могут охватывать до 5 ½ футов.

Большинство каркасов крыш имеет центральную ширину 24 дюйма, и вы все еще можете строить навесы до 14 футов со стропилами 2×4 с центральной шириной 24 дюйма. Но опять же, если вы собираетесь испытывать большие нагрузки, имеет смысл перестраховаться и использовать стропила 2×6.

Длина пролета для 2×6 стропил

2×6 стропил односкатной крыши достаточно практически для любого типа сарая, который хочет построить домовладелец. В то время как 2×6 может быть почти вдвое дороже, чем 2×4, вы, вероятно, можете разместить 2×6 дальше друг от друга, сводя на нет дополнительные расходы на увеличение ширины пиломатериала.

Стропила SYP 2×6 при 24 O.C. может охватывать до 13 футов 4 дюйма. Это означает, что общая длина двускатной крыши может достигать 26 футов. Крыша SPF при том же расстоянии и размере пиломатериалов будет иметь пролет 11 ½ фута. Эти цифры относятся к крышам, выдерживающим легкие нагрузки в 20 фунтов на квадратный фут. Если вы поместите 2×6 на 16 дюймов OC, то SYP может охватывать более 16 футов, а SPF может охватывать 14 футов.

Для больших нагрузок при наружном диаметре 24 дюйма, 2×6 SYP может охватывать до 9 ½ футов. Стропила SPF 2×6 могут иметь пролет 8 футов. Если вы переместите стропила ближе друг к другу на 16 дюймов, то ваши стропила SYP будут иметь пролет 11 ½ футов, а SPF до 10 футов.

Таким образом, если вам нужна односкатная крыша 10×12 и вы живете в районе с сильным снегом, то вы можете разместить стропила на расстоянии 16 дюймов друг от друга и использовать пиломатериал SPF 2×6.

Использовать стропила 2×4 или 2×6 для односкатной крыши?

Вам следует использовать стропила 2×4, если вы живете в районе, где нет сильного снега или ветра. Помните, что вы можете перекрыть сарай с двускатной крышей до 17 футов со стропилами SYP и 15 футов со стропилами SPF 2×4 при 24 дюймах O. C. Для большинства владельцев сараев этого более чем достаточно для наших сараев на заднем дворе. Вы всегда можете поставить свои стропила ближе друг к другу, чтобы получить еще больший пролет.

Используйте стропила 2×6, если ваша крыша будет подвергаться сильным снеговым или ветровым нагрузкам. Стропила SYP 2×6 на 24 дюйма O.C. может охватывать более 18 футов для сарая с двускатной крышей. Стропила SPF могут иметь длину почти 15 футов при тех же размерах. Опять же, поместите их ближе друг к другу, если вы хотите добиться большего размаха.

Помните, что этот совет относится только к односкатным крышам с уклоном более 3:12. Если у вас есть крыша с шагом менее 3:12, вам не следует использовать 2×4.

Если вы решите использовать односкатные стропила 2×4 для конструкции крыши, вы всегда будете использовать коньковую балку 2×6, даже если стропила будут 2×4. Дополнительные рекомендации по сборке и установке стропил см. в моей статье о том, как построить стропила для сарая.

Заключение

Решение о том, использовать ли стропила 2×4 или 2×6, полностью зависит от вашей среды. Сильный снег и ветер означают, что ваша крыша будет испытывать значительные нагрузки. Один кубический фут снега весит около 20 фунтов, поэтому, если у вас площадь крыши 100 квадратных футов, у вас буквально тонна снега на крыше. Стропила 2×4 могут не выдержать такого веса.

Во-вторых, большую роль играет стиль вашей крыши. Вы можете пролететь гораздо большую длину со стропилами, поддерживающими двускатную крышу, а не односкатную крышу. Прежде чем строить, подумайте о конструкции сарая и стоимости материалов, так как вы можете изменить конструкцию крыши и использовать 2×4 вместо 2×6, что сэкономит вам стоимость более крупных пиломатериалов.

Какой бы размер пиломатериала вы ни выбрали для стропил сарая, никогда не помешает построить навес прочнее, чем он должен быть. Есть и другие способы сэкономить на сарае вместо того, чтобы экономить на каркасе крыши сарая, и вы не хотите проснуться однажды утром с кучей снега, которая рухнула в ваш сарай.

РубрикаРазное
