Накопитель воды с подогревом для дачи: Бак с подогревом для дачного душа купить в Москве цена

дачные варианты, своими руками и готовые © Геостарт

О подаче воды

Воду в накопительный бак душа подают от различных источников, расположенных на удалении. Такими источниками служат:

1. Централизованный водопровод.

В редких случаях дачные участки подключают к централизованному водопроводу, поэтому этим источником пользуются редко.

1. Скважина на воду.

Для надёжного водоснабжения дачного участка скважину обустраивают.

Когда водой пользуются только летом, то достаточно одного погружного насоса с производительностью 1 м3 воды в час. При круглогодичном пользовании скважиной обустройство включает установку глубинного насоса и гидроаккумулятора, который обеспечивает постоянное давление в сети.

С помощью 20 мм металлопластиковых или полипропиленовых труб источник водоснабжения соединяют с накопительным баком душа. У таких труб есть достоинства: долговечность, отсутствие коррозии, несложный монтаж, возможность убирать на зиму.

Правила эксплуатации тёплого душа

Несмотря на то, что дачным душем преимущественно пользуются летом, рекомендуется придерживаться следующих правил по его эксплуатации:

• максимально обезопасить себя от сквозняков;
• если бак на крышу устанавливается без нагревательного элемента, кабинка располагается таким образом, чтобы на емкость попадали прямые солнечные лучи;
• если в кабинке не предусмотрена выгребная яма, она оснащается грамотно продуманным сливом. Только имейте в виду, если душем пользуются несколько человек, то одного слива будет недостаточно, так как вода просто не будет успевать высыхать за такой короткий промежуток времени;
• выгребную яму располагают на определенном удалении от жилых построек и зон отдыха.

Как видно из всего вышеперечисленного, соорудить дачный теплый душ с подогревом воды своими руками вполне реально. Приложив немного усилий и стараний, у вас получится практичное, долговечное и удобное в эксплуатации место для принятия водных процедур в любое время года.

Организация оттока воды из душа

Сливы отводят в фильтрационные колодцы, поля с направлением потоков в каналы между грядками. Такое устройство облегчает полив огорода. Открытый слив подразумевает копку канав с уклоном, а закрытый делают укладкой труб в толщу грунта. Используют варианты слива в септик, канаву, систему канализации.

Сливная яма

Строим душ с отводом стоков в накопитель:

• расстояние между объектом и сливной ямой не менее 5 м;
• объем накопителя рассчитывают с учетом от 0,5 м3 на одного человека;
• уклон труб 3-5% от душа;
• форма сливной ямы – цилиндр;
• в песчаных грунтах стенки накопителя упрочняют глиной;
• для увеличения срока службы в яму добавляют таблетки или жидкость с живыми бактериями.

Фильтрация в грунт

Сооружение с дренажным слоем делают так:

1. Копают яму. Для супесчаных, песчаных почв размер ямы 0,6х0,6х0,6 м.
2. Засыпают слои керамзита, битого кирпича. Толщина слоя до 25-30 см. Этого хватит для сооружений на глинистых грунтах при среднем расходе воды.
3. При условии, что в душе моются более 3 человек, копают яму стороной от 1 м. Дренажный слой делают с прослойкой из геотекстиля, это нужно для лучшей фильтрации.
4. Укрепляют стенки накопителя сеткой, фиксируя ее на колышки. Допустимо обшивать плоскости доской, обработанной антисептиком.

Слив из душа в яму организуют водостоком. Самый простой вариант – распилить вдоль ПВХ трубу для канализации. Большого диаметра хватит для нормального слива мыльной пены, потоков с остатками песка, пр. Если воды в яме копится много, ее отводят на огород канавками или по трубам, скрытым в грунте.

Отвод в канализацию

Вариант с подключением слива в систему канализации выбирают в следующих случаях:

• большая семья, много стоков;
• сооружен прочный летний душ из кирпича с бетонным основанием – в этом случае дренажа и ямы недостаточно;
• на даче под слив обустроили септик;
• нет возможности копать накопитель, например, при ограниченных площадях участка;
• система канализации проходит рядом с летним сооружением.

Как делают стационарный или временный душ с выводом стоков в канализацию:

1. Определяют точку промерзания грунта. Считают длину трубопроводов для присоединения к системе канализации.
2. Покупают необходимое количество трубы сечением от 5 см, фитинги, отводы, муфты.
3. Роют траншеи с уклоном в сторону сети. Выкладывают на дно канавок песчаную подушку, на нее геотекстиль, утеплитель и трубы. Сверху сеть закрывают полотном геотекстиля, присыпают грунтом.
4. Присоединяют сливной выход из душа, стыкуют отвод с патрубком сети канализации.

Выбор места под летний душ на участке

Чтобы пользоваться душем долго и без проблем нужно правильно
разместить его на участке, для этого нужно учесть:

расстояние от дома. С одной стороны, душ желательно
разместить ближе к дому, чтобы прохладным вечером быстро переместиться в теплое
помещение. Но с другой – отвод воды может не лучшим образом сказаться на
фундаменте рядом стоящих зданий.

Совет: не располагайте душ рядом с колодцем, это плохо скажется на
качестве питьевой воды.

подача воды. Обычно летний душ оборудован баком. Но вода в емкость
должна как-то закачиваться. В частном доме вода подается с помощью шланга. На
даче – чаще всего вручную.

слив воды. Установив душ на возвышенности можно упростить
отвод использованной воды.

внешний вид. Продуманный дизайн летнего душа позволит внести
определенный штрих в общий декор участка.

освещенность. Учитывая тот факт, что воду в баке планируется
нагревать от солнечных лучей, то лучше размещать душ в том месте, где солнце
будет светить дольше;

сквозняки. Также следует учесть выбирая место для душа.
Иначе вместо удовольствия, пользователи будут иметь постоянную простуду.

Материалы для обшивки

О материалах для каркаса мы поговорим чуть позднее, а сейчас постараемся разобраться с дешёвыми вариантами обшивки для нашего душа. Это может быть:

1. Металл. Профлист или другой вид металлической обшивки. Такой материал даст возможность избежать множества проблем, и прослужит долгие годы. Однако это самый дорогой вариант обшивки.

2. Дерево. Гораздо более экономный вариант. Если вы не борец за красоту сооружения, можно использовать даже те доски, которые валяются у вас просто так, без дела. В таком случае на обшивку тратится практически не придётся. Из минусов данного варианта — подверженность дерева грибку и плесени. Так как на доски будет постоянно литься вода, риск появления пятен плесени становится очень высок. Чтобы избежать этого — прежде чем обшивать кабинку обработайте доски специальными пропитками и лаками.

3. ПВХ плёнка. Возможно, самый дешёвый вариант из представленных нами. Плёнка стоит недорого, можно купить даже специальную. Далее необходимо подогнать её под размеры вашего душа и либо соорудить некую «коробку», либо просто навесить как шторы. В таком случае вам также не придётся тратиться на дверь или подобное устройство — необходимо просто расстегнуть (или раздвинуть, если на душе шторы) кабинку, ополоснуться, и закрыть её снова.

Летний душ для дачи с подогревом воды — максимум комфорта своими руками

Достаточно пластикового бака с лейкой и каркаса, обтянутого брезентом для того, чтобы в жаркий день смыть пыль и пот. Более серьезные и основательные конструкции снабжаются водоотводом и могут выполняться из более надежных и долговечных материалов:

• деревянных досок,
• сайдинга,
• листового пластика и пластиковых панелей при условии их устойчивости к низким температурам,
• поликарбоната,
• кирпича и пр.

Максимально удобным может считаться летний душ для дачи с подогревом воды в любую погоду, утеплением и отдельно отгороженной раздевалкой.

Существует огромное количество способов установить на своем участке душевую кабину с подогревом и оснастить ее должным образом, включая заказ конструкции и ее монтаж под ключ в специализированной компании, приобретение отдельных узлов и их самостоятельную сборку и выполнение всех работ от эскиза и разметки до навешивания полотенцедержателей своими руками.

4 Самостоятельное производство из подручных средств

Одним из самых дешёвых вариантов гелиоколлектора для летнего душа является использование садового шланга или ПВХ-трубы. Они складываются в форме улитки на металлической или деревянной поверхности. Эффективность их применения заключается в большой площади нагрева. Обязательно нужно устанавливать теплоаккумулирующую ёмкость. Если этого не сделать, то очень жаркими летними днями абсорбер будет перегреваться. Сам шланг лучше брать чёрного цвета. Таким образом, солнечные лучи будут максимально нагревать теплоноситель. Использовать этот вариант можно не только для подогрева воды для летнего душа, но и для тёплого пола или бассейна.

С целью постройки гелиоколлектора часто используется и конденсатор старого холодильника. Теплообменник с внешней стороны будет уже готовым абсорбером для солнечного коллектора. Придётся только установить его на теплопоглощающий лист металла, а также вмонтировать в корпус. Разумеется, что коэффициент полезного действия небольшой, но для удовлетворения потребностей в подаче тёплой воды в летнее время для небольшого загородного дома в самый раз.

Использование старого радиатора — ещё один вариант самостоятельного производства гелиоколлектора. Он более удобен в изготовлении, поскольку здесь не требуется даже установка дополнительной теплоотражающей пластины. Достаточно вмонтировать его в кожух и предварительно покрыть жаростойкой краской. Один радиатор способен перекрыть потребность в горячем водоснабжении в летнее время. Если установить несколько единиц, то вполне возможно в холодную солнечную погоду обойтись без дополнительных источников нагрева воды.

Также весьма популярны в последнее время медные, металлопластиковые, полиэтиленовые трубки для создания коллектора своими руками. Все они имеют свои плюсы и минусы. К примеру, медные трубки нуждаются в больших трудозатратах по установке, а также большом бюджете на их покупку.

Чертёж душа с размерами

Наличие чертежа поможет соорудить душ на даче своими руками с подогревом оперативно и качественно. На схеме необходимо указать точные размеры здания, что поможет заранее подсчитать количество расходных материалов.

Стоит сразу отметить, что теплый душ на даче своими руками не обязательно строить из дорогих материалов, это могут быть и бюджетные металлопрофиль, профнастил, шифер. Следовательно, особых затрат на строительство можно не опасаться. Единственное, если помещение будет большим, то для него желательно сделать мелкозаглубленный ленточный фундамент.

Что касается стандартных габаритов летних построек, то;

• высота кабинки может варьироваться от 2 и до 2,5 м;
• ширина должна быть не менее 1, а лучше – 1,5 м;
• глубина кабинки должна быть хотя бы 1, 2 м.

На схеме также необходимо указать расходные материалы, включающие изготовление каркаса и обшивки. В качестве каркаса применяются профтрубы, брус, специальные профиля. Обшивку можно сделать из: профнастила, вагонки, шифера и так далее. На крыше обязательно устанавливается бак. Это может быть покупной пластиковый бак, или изготовленный своими руками из металла, старой бочки и так далее.

Пошаговая инструкция

Инструкция по созданию конструкции летнего душа на даче , представлена ниже.

Размер конструкции будет 1х2м.

Необходимы материалы: доски на  50 мм и на 25 мм, высотой 3 м,

Изготовление столбчатого фундамента

По углам постройки делаются ямы, произвольной глубины, например 1м (чем глубже, тем лучше). Чтоб фундамент после морозов не перекашивался, теоретически следует копать яму глубже, чем промерзает грунт.

В Центральной России эта глубина составляет 1-1,3м. Но можно сделать яму глубиной 80 см, на дно насыпать 20 см щебня, а потом 20 см песка, тогда вода не будет застаиваться и столбики не перекосит.

Сверху на цементном растворе выкладываем столбики из полнотелого кирпича размером 25*25 см на 10-20 см выше уровня земли. В каждый столбик вмуровывают анкерную стальную полосу толщиной 3-4 мм. К ней будет прикреплена нижняя обвязка и вертикальные стойки из доски 50*150 мм.

Каркас постройки

Нижняя обвязка, а также вертикальные стойки из доски 50 х150 см, диагональные  укосины (из досок 25*150 мм) для жесткости конструкции – все это  крепим к анкерной полосе болтами М8-М10. Это делать обязательно, потому как при данной высоте, даже небольшой ветер может повалить незакрепленную конструкцию, ведь у нее небольшая площадь основания и приличная высота.

Крыша

Изготавливается двускатная круша из доски 25 мм. Достаточно будет 50 см возвышения центра крыши над краями , чтоб стекала дождевая вода. Такой же уклон можно сделать и для односкатной крыши.

• Вдоль крыши ставятся два бруска 50х50 мм.
• На них устанавливаются 2 черные металлические бочки по 200л.
• В солнечную погоду вода может нагреваться до температуры 30-35 градусов, а если на них делают колпак из прозрачной пленки, то и до +45. Пустую бочку ветром может снести, но когда в ней 100л воды и больше, то она хорошо стоит и без дополнительного укрепления.
• Для подвода воды используется полипропиленовая труба 25мм. Насос устанавливается в скважину, на выходе из которой стоит обратный клапан, чтоб вода не уходила обратно, когда насос не работает.
• Конец трубы должен возвышаться над краем бочки на 5-10 см, к нему герметично подсоединяют гофрированный шланг длиной 1-1,3 м.
• Его второй конец должен всегда находиться под водой на глубине 5-10 см, где находится самая теплая вода (достигается это с помощью пенопластового поплавка и груза)
• Через края бочек перекидывают пластиковую трубу, которая достает до дна и полна воды. Таким образом, получаются сообщающиеся сосуды, уровень воды в сосудах одинаковый. От этой же трубы идет забор воды. Это и экономит трубы, и позволяет мыться чистой, отстоянной водой.
• Сооружение снаружи обшивается панелями из пластика, а внутри пленкой. Благодаря полупрозрачному пластику в душе светло и комфортно.
• Одну из внутренних стен можно усилить ДСП-панелями, чтобы надежно монтировать всю сантехнику.
• Слив идет в поддон, оттуда по канализационной трубе 50 мм в сливную яму глубиной 2 м, выложенную из автопокрышек.
• Для подогрева воды в прохладное время рекомендуется установить электрический водонагреватель.

Защита древесины от гниения

Деревянные элементы летней душевой кабинки для большей сохранности рекомендуется пропитывать специальными средствами, предохраняющими дерево от гниения, грибковых образований или повреждений насекомыми. Для антисептической обработки древесины потребуется щетка или кисть. Защитить деревянные детали от плесени можно, используя следующее средство. В металлической посуде следует нагреть 100 г сульфата железа. Затем нужно отделить от него пятую часть и смешать ее с 44 г обычных квасцов и 48 г поваренной соли. После этого полученную смесь необходимо растворить в 1 л прохладной воды. Этим раствором следует покрыть места на деревянных конструкциях, где появилась плесень.

Если душевая кабинка фиксируется на деревянных столбах, то их рекомендуется закапывать в землю узкой стороной, противоположной направлению роста дерева, чтобы не возникало загнивания дерева. Дубовые столбы, врытые в землю более толстой стороной, сгнивают через 10-12 лет.

Деревянные элементы летней душевой кабинки можно защитить, используя водоотталкивающее покрытие. Для его приготовления необходимо растопить 200 г пчелиного воска и смешать с 200 г льняного масла. Отдельно при нагревании следует перемешать 100 г канифоли и 150 г соснового скипидара. Затем обе смеси нужно соединить в большой посуде и нагреть общую массу на водяной бане до температуры 80 °С. При желании смесь можно подкрасить морилкой. Затем теплую смесь необходимо нанести щеткой или губкой на деревянные элементы.

Существует и еще один способ защиты деревянных деталей душа. В металлической посуде необходимо растопить 100 г канифоли, затем при постоянном помешивании добавить в нее 100г мелко просеянного чистого речного песка и 20 г измельченного мела. Не переставая помешивать, следует медленно влить 8 г льняного масла.

Пленочный летний душ своими руками

Это самый простой вариант обустройства места для приема водных процедур. Надо всего лишь соорудить каркас из деревянных или металлических реек и установить его в нужном месте. В качестве основания послужит необрезная доска, паллеты. Досками следует прижать каркас к грунту, чтобы он стоял ровно и не качался при порывах ветра.

Теперь остается покрыть крышу дранкой или необрезной доской, установить металлическую или пластиковую бочку . В зависимости от расположения накопителя, в дне или боку бака сделать отверстие и вставить патрубок для крана с лейкой.

Как легко и бюджетно сделать наземный погреб, пошаговая инструкция от домашнего мастера

Сверху тоже надо сделать отверстие под шланг для залива воды. Стенки каркаса затянуть плотной пленкой. Если брать цветную или другую непрозрачную пленку, мыться можно и без купальника.

Что касается бака для воды

Бак для воды можно купить или соорудить самостоятельно. У каждого из материалов и вариантов свои плюсы и минусы.

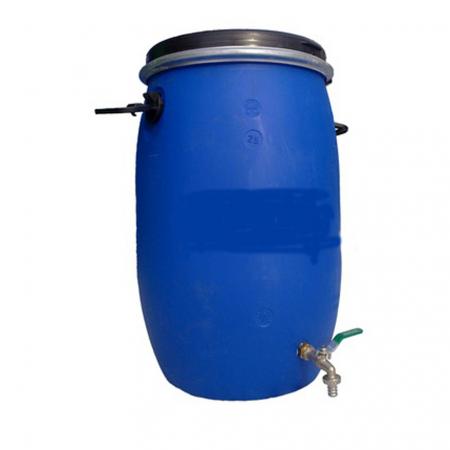

1. Пластик. Пластиковые баки для душа продаются в любом строительном магазине, стоят недорого, и довольно легко монтируются. Из минусов — как говорится в поговорке «скупой платит дважды». Множество отзывов говорят о том, что некачественные пластиковые баки китайского производства могут легко деформироваться под действием солнечных лучей, лопнуть и прийти в полную негодность. Поэтому если брать пластиковый бак — то только качественный, желательно российского или иностранного производства.

2. Металл. В продаже также присутствуют металлические баки для воды. Это могут быть как лёгкие варианты из тонкого листа нержавейки, так и более прочные — из стали. Однако стоят они дорого, и при наличии прямых рук можно сделать гораздо более качественный и долговечный вариант самостоятельно. Конструкция бака довольно проста — это ванночка из металла с центральным стоком, на конце которого в будущем будет находится кран. Стены и «потолок» не должны быть слишком толстыми (чтобы солнце успело нагреть воду), но и не слишком тонкими (чтобы не получился хлипленький бачок). Варится такой бак примерно за 30-40 минут.

   Также в качестве будущего бака можно запросто использовать какую-нибудь металлическую бочку, предварительно очистив и отмыв её от грязи и осадков. Если вы решили изготовить бак самостоятельно, после всех сварочных и очистительных работ не забудьте выкрасить его в чёрный цвет. Как известно, чёрные поверхности нагреваются значительно быстрее нежели окрашенные в другой цвет.

   Объём бака необходимо рассчитывать, исходя из потребностей семьи. На одного или двоих человек хватит и 40-50 литров. Если же вечером ополоснуться хочется 3-4 людям, то стоит присмотреть бак объёмом более 150 литров. Также не забудьте сопоставить размеры бака с примерными размерами вашего будущего душа.

Как построить летний душ своими руками из дерева?

Чтобы соорудить деревянный душ на даче своими руками можно придерживаться следующей инструкции:

Для начала необходимо подобрать подходящее место для возведения сооружения. При выборе следует учитывать то, что такой дачный душ будет постоянно подвергаться воздействию влаги как внутри, так и снаружи.

Совет: такое сооружение лучше возводить на хорошо проветриваемом участке. Это необходимо для того, чтобы древесина быстрей высыхала. Также не стоит возле душа сажать кусты, деревья и высокие растения, так как они задерживают влагу, не дают циркулировать воздуху, а как следствие, мешают высыханию древесины, из которой изготовлен дачный душ.

Производство земляных работ. Для душа копаем яму размером 1х1 м, глубиной 40 см. На дно котлована укладываем слой щебня, который поможет мыльной воде быстрее впитываться в почву. Далее по углам следует выложить шлакоблоки. Их обязательно выставляют по уровню.

душ для дачи своими руками пошаговая инструкция. Фото

Далее приступаем к изготовлению каркаса. Для этого берем доски, толщина которых составляет 30 мм, а ширина – 15 см. Из них будет сделано основание размером 1х1 м. К этому основанию прикрепляют 4 бруса сечением 70х100 мм . Для перевязки каркаса применяются боковые и две поперечные перемычки, которые вставляются в пазы. Они также выполняют роль усиления для крыши, на которую будет установлен бак на сто литров.

Работы по обшивке каркаса. Для этих целей можно применять вагонку, блокхаус или фальш-брус. Зазоры между пазами должны составлять два–три миллиметра. Это необходимо для того, чтобы лесоматериалы могли свободно расширяться при регулярном намокании. В нашем случае для обшивки душа применялся материал, имитирующий бревна.

душ для дачи своими руками пошаговая инструкция. Фото

Отделочные работы. Перед тем как произвести окраску, необходимо выполнить грунтовку древесины. Для этих целей подойдет биозащитная противогрибковая пропитка, после высыхания которой поверхность окрашивают фасадным акриловым водоразбавляемым лаком минимум в 3 слоя.

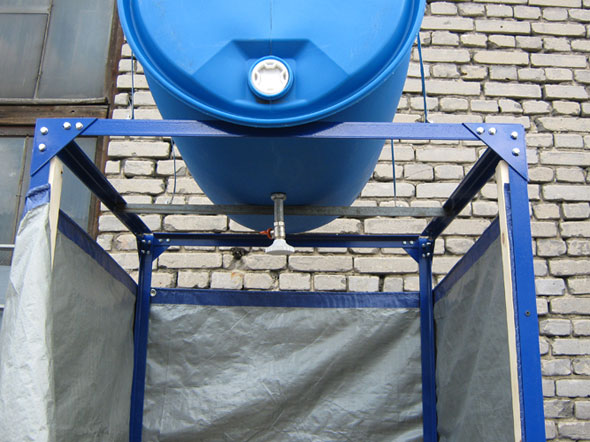

Следующий этап строительства душа на даче – это установка бака для воды.

строительство душа на даче. Фото

Совет: для летнего душа желательно использовать бак, минимальный объем которого составляет сто литров.

Далее необходимо повесить шторку, сделать полочки и прицепить крючки.

Соорудить такой деревянный душ на даче своими руками можно за один–два дня.

Подогрев от ТЭНа

Чаще всего в дачных душах используют ТЭНы для подогрева воды. Электрический трубчатый электронагреватель может в течение 4 часов нагреть воду до определенной температуры. Самые простые ТЭНы не оборудованы встроенным датчиком температуры, поэтому за ними следует следить и после того, как нужная температура воды будет достигнута. ТЭН обязательно следует каждый раз выключать.

Если у вас есть опыт в сфере электромонтажа, то можете самостоятельно установить ТЭН в бачок. Помните, что электропроводка должна быть надежной. Она обязана на протяжении длительного времени выдерживать работу ТЭНа. Если же вы не имели опыта работы в этот области, лучше не рисковать, а приобрести уже готовый бак со встроенным водонагревателем.

Основные требования к летнему душу для дачи

Модификаций этого сооружения достаточно много, но есть ряд требований, которые выполняются практически всегда.

1. Максимально простая подача воды в достаточном количестве. Необходим резервуар и точка раздачи – излив или душевая лейка, хотя бы в виде простого шланга. Сам резервуар также нуждается в доливе воды по мере ее использования.
2. Нагрев воды до комфортной температуры. Обычно для этого используется тепло солнечных лучей, однако возможны и принудительные способы нагрева – с помощью электричества, газа, дров, угля и других видов топлива.
3. Ограждение пространства для гигиенических процедур. В зависимости от условий это ограждение может быть условным (натянутая пленка или занавеси из водонепроницаемого материала), или более-менее капитальным.
4. Поддон или удобная площадка для купальщика и отвод воды. Если планируется отводить воду в сточные коммуникации, желательно устраивать систему слива и, соответственно, водонепроницаемый поддон. Если вода будет отводиться непосредственно в почву – достаточно устройства решетчатой или другой площадки, с которой жидкость будет стекать свободно.

Можно также выделить мобильный и стационарный вариант конструкции. Мобильный легко перемещается и собирается по мере необходимости в новом месте, часто используется в походах, летних лагерях, местах общественного отдыха. Стационарный обычно возводится на собственном участке или в местах общего пользования, имеет более солидную конструкцию и долговечные материалы.

В отношении размеров вопрос решается просто: учитываются габариты доступного для возведения душа участка и объемы, а также рост, пользователей. Стандартов в отношении таких сооружений нет, по крайней мере для частного использования. Обычно принимают размеры кабинки не менее 700х700 мм, высота 2000 мм и более.

Подбор участка и способы изготовления

Летний душ следует размещать на открытой и возвышенной территории, дабы вода, используемая в процессе купания, не застаивалась на одном месте и не способствовала появлению сырости.

Кроме того, душевые кабины должны попадать под воздействие солнечных лучей, поскольку это основной источник нагрева воды.

Душевые емкости, размещаемые на дачных участках, бывают разных видов: от самых простейших конструкций до оригинальных и профессиональных сооружений.

Вне зависимости от качества отделки и сложности работ, все душевые кабины основаны на следующих вариантах изготовления:

• Простые конструкции, не обладающие устойчивыми боковыми стенками.
• Несложные сооружения, основанные на импровизированных боковых перегородках.
• Капитальные постройки, изготовленные из поликарбоната или другого особо прочного материала.

виды, как выбрать, мастер-класс по самостоятельному изготовлению

Хотите соорудить летний душ на дачном участке? Согласитесь, что освежиться жарким днем просто необходимо. Что фактически делает такой душ неотъемлемой составляющей хозяйства частного дома, дачи и приусадебного участка. Но вы не знаете, как построить такое сооружение и какие составные элементы вам потребуются?

Мы расскажем, как подобрать бак для летнего душа и правильно установить его — в статье рассмотрены варианты емкостей, применяемых для этих целей. А также предложен пошаговый процесс изготовления душа, включая нюансы подготовки бака к эксплуатации в качестве душевого накопителя с последующей установкой над конструкцией кабинки.

В помощь домашнему мастеру мы подобрали наглядные фотоматериалы с вариантами баков для душевой кабины и содержательный ролик с практическими рекомендациями по изготовлению самодельного душа для приёма водных процедур.

Содержание статьи:

• Виды емкостей для летнего душа
  • Вид #1 — металлические резервуары
  • Вид #2 — пластиковые баки для душевой
• Самодельный резервуар для душа
  • Этап #1 — нюансы подбора материала
  • Этап #2 — подготовка и оснащение душевого бака
  • Этап #3 — монтаж емкости над кабиной
• Особенности установки плоского бака
• О подогреве воды в летнем душе
• Выводы и полезное видео по теме

Виды емкостей для летнего душа

Практика показывает преимущественное использование в составе конструкций двух видов накопительных ёмкостей:

• металлические;
• пластиковые.

Те и другие виды популярны у дачников благодаря бюджетной стоимости.

Вид #1 — металлические резервуары

Металлические изделия могут выполняться из различных видов металла. Например, баки под летние души изготавливаются на основе нержавейки, оцинковки, а также из углеродистых сталей. Есть примеры производства накопителей из алюминия.

Бак для летнего душа, изготовленный на основе нержавеющей стали. Дорогостоящая конструкция, но если судить о дороговизне с учётом долговечности изделия, нержавеющий бак окупается полностью. Подобные ёмкости обычно делают для душевых кабин, рассчитанных на долговременную эксплуатацию

Так как главным критерием эксплуатации круглых, квадратных, плоских баков для летнего душа является фактор защиты от коррозии, предпочтение отдаётся металлам, способным противостоять этому процессу.

Здесь выигрышные варианты дают:

• оцинковка;
• нержавейка;
• алюминий.

Алюминиевые и нержавеющие накопители воды обходятся дороже с финансовой точки зрения.

Самый доступный вариант – оцинкованная накопительная ёмкость. Однако металл, покрытый слоем цинка и защищённый таким образом от коррозии, в случае физического повреждения защитного покрытия резко утрачивает свои свойства.

Накопитель воды из обычного металла. С целью защиты от негативных воздействий окружающей среды бак этого летнего душа окрашен эмалью тёмного цвета. Краска предотвращает коррозию металла, а её тёмный цвет способствует лучшему нагреву от солнечных лучей

Больше других металлов подвержена влиянию коррозии углеродистая сталь. Поэтому ёмкости под душевые, изготовленные из таких металлов, обычно дополнительно подвергают окраске. Используется для этих целей специальная эмаль, обладающая ярко выраженными свойствами отторжения влаги.

Вид #2 — пластиковые баки для душевой

Широкое распространение в условиях ведения хозяйств разного назначения получили баки для летнего душа, материалом которых выступает пластик.

Галерея изображений

Фото из

Пластиковые баки привлекают дачников и любителей загородной жизни доступной ценой и невозможностью повредить емкости в процессе транспортировки, монтажа/демонтажа

Для организации временного летнего душа выпускают широкий ассортимент моделей разного литража и формы

Пластиковые баки оборудованы легко фиксирующейся крышкой, закрывающей отверстие для наполнения резервуара водой

Пластиковые емкости, предназначенные для организации летнего душа, производят с ребрами жесткости. Они обеспечивают конструктивную жесткость резервуара и служат резервом, необходимым для расширения нагревающейся воды

Фиксацию бака на домике или каркасе душевой выполняют с помощью заложенных при производстве креплений, которые предотвращают смещение и падение емкости в ветреную погоду

Плоские пластиковые баки станут отличным перекрытием для небольшой душевой кабинки, рассчитанной на одно лицо

Предложенные промышленностью баки оборудованы резьбовыми штуцерами, необходимыми для подключения лейки с сильфонным шлангом или без него

К продаже предложены модели без подогрева воды и с электрозависимой системой, позволяющей греть воду для гигиенических процедур в темное время суток и в несолнечные дни

Прочное износостойкое изделие

Широкий ряд моделей разного объема

Отверстие с крышкой для наполнения водой

Многофункциональные ребра жесткости

Заложенные при производстве крепления

Использование в качестве перекрытия душевой

Приспособления для подключения лейки

Бак с ТЭНом для электроподогрева воды

Структура материала – поливинилхлорид, состоит из химических веществ, которые в принципе не подвергаются коррозии. Дополнительным преимуществом полимерных баков для душа является их небольшой вес.

Этот пластичный материал существенно упрощает производство накопителей в плане разнообразия их геометрических форм. Плоские конструкции баков для летнего душа чаще делаются именно на основе поливинилхлорида.

Единственный недостаток, отмеченный для этого вида материала – сложность получения тёмной окраски структуры. Пластик светлых тонов отражает солнечные лучи, за счёт чего снижается эффективность нагрева воды.

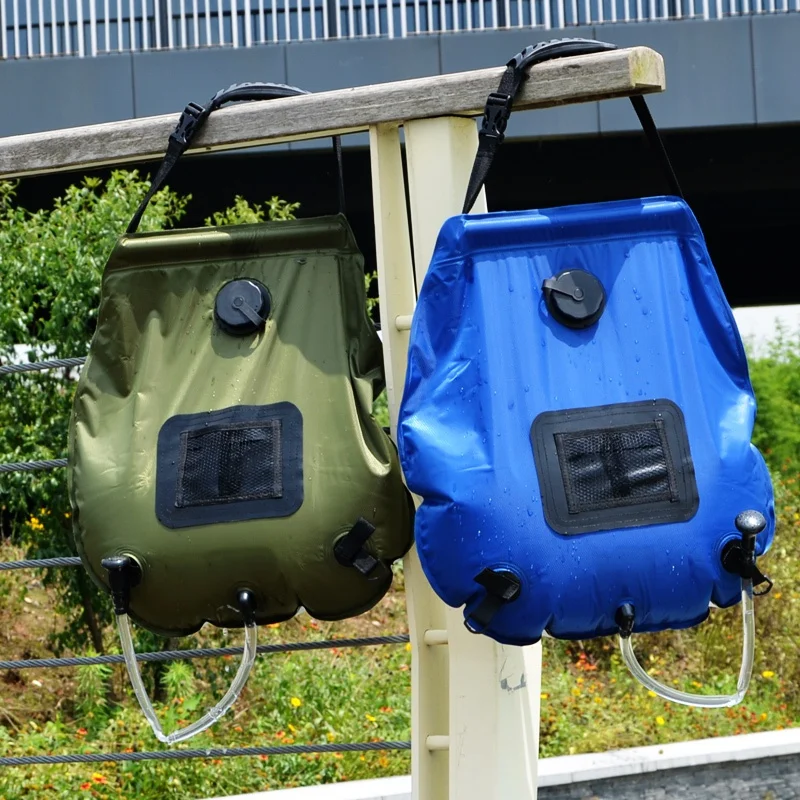

Емкость под летний душ, сделанная из поливинилхлорида. Удобная тем, что уже имеет в конструкции посадочные места для всех необходимых аксессуаров. Существенное преимущество таких баков – малый вес

Между тем, на практике нередко внедряют в конструкцию бака электрические нагревательные элементы. С учётом такой модификации плоские поливинилхлоридные баки подходят для душа лучше других.

Выпускают в широком ассортименте относительно значений вместимости воды. Объём изделий варьируется от 50 до 500 л.

Самодельный резервуар для душа

Покупать готовые (заводские) изделия владельцы частных домов и приусадебных участков стали относительно недавно. До появления баков на рынке в том количестве и ассортименте, который имеется сейчас, традиционно ёмкости для душа делали самостоятельно.

В изготовлении бака для летней душевой чаще всего используются металлические бочки — тара из-под жидкой продукции, вместимостью не менее 100 л:

Галерея изображений

Фото из

Пустую емкость из-под проданной жидкости хорошенько моем, при необходимости прокаливаем на печке. Подбираем для заготовки бака подходящую крышку и сверлим в ней отверстие для подающего воду шланга

Для того чтобы закрыть другой торец подбираем подходящую металлическую крышку или отрезаем от старой бадьи дно, если оно подходит по диаметру. В центре крышки ввариваем штуцер, к которому подсоединим затем душевую лейку

На перекрытие душевой кабинки ставим подготовленную к эксплуатации емкость. Совмещаем отверстие в днище бака с отверстием в крыше душа

Подключаем к введенному в душевую штуцеру либо лейку, либо ее же, но на сильфонном шланге

Шаг 1: Подготовка бочки для изготовления бака

Шаг 2: Устройство крышки со штуцером для наполнения

Шаг 3: Установка бака на перекрытие душевой

Шаг 4: Подключение душевой лейки

Этап #1 — нюансы подбора материала

Как правило, основой конструкции служила техническая металлическая бочка, вмещающая 50-200 л жидкости.

Металлические тонкостенные бочки в большом количестве используются для транспортировки химических продуктов и ГСМ. По мере освобождения от содержимого такие ёмкости часто остаются не у дел.

Но дачники и владельцы частной недвижимости быстро нашли применение объёмной таре, используя её под душевой накопитель воды. Кстати, теперь есть возможность найти бочки такой же ёмкости, сделанные из пластика.

Сделать практичный бак под душ из бывшей тары для ГСМ совсем несложно. Куда сложнее отмыть тару от остатков химического содержимого, что остаётся внутри.

Для очистки внутренней области от химикатов прибегают к самым разным методам. Пропаривают, отжигают, моют бензином, керосином, содой и тщательно промывают водой.

Подготовленный таким образом бак устанавливают и успешно пользуются им долгое время.

Вот из таких бочек обычно делаются баки душа собственными руками. Главная задача мастера при использовании металлических бочек – очистить их внутреннюю область от химикатов. Они удачно подходят для установки на кабинах временного и постоянного пользования

Бочка имеет форму цилиндра, и в этом кроется её недостаток в плане конструкторских манипуляций.

Плоские баки удобнее для строительства душа, в отличие от баков цилиндрической формы. Их проще положить наверху душевой кабины и легче зафиксировать. Задача установки бака-цилиндра несколько усложняется.

Этап #2 — подготовка и оснащение душевого бака

Своеобразную инструкцию на изготовление и установку баков разной формы для душа логично описать одним примером. Технология изготовления и монтажа практически идентична. Исключение могут составлять лишь отдельные незначительные моменты.

Итак:

1. Берётся подготовленная металлическая бочка — 100-200 л.
2. Определяется положение установки бочки — вертикальное, горизонтальное.
3. На участке верхней области вырезается отверстие под заправку водой.
4. На участке днища вырезается отверстие под запорный вентиль.

Емкость готова к установке, но до полной кондиции ее нужно оснастить , а также добавить к вентилю лейку — рассекатель воды. Запорные вентили можно применить разной конструкции.

Но желательно использовать краны с линейной регулировкой потока жидкости. Плавная регулировка потока воды – это экономный расход и больше удобств пользователю.

Запорный кран с патрубком под лейку душа, установленный на пластиковой бочке и готовый к эксплуатации. Концевая часть патрубка выполнена с учётом быстрого съема лейки. Кран закреплен на бочке с использованием жестких шайб большого диаметра. Такой подход обеспечивает надёжность врезки

Кран монтируют на бочке летнего душа, вставив его в ранее проделанное отверстие на донной части. Необходимо оснастить входной патрубок вентиля жёсткими опорными шайбами и прокладками из плотной резины.

С каждой стороны стенки бочки, в точке установки крана, ставят одну шайбу и одну прокладку. Плотно затягивают на резьбе гайку крепления вентиля внутри бочки.

После установки регулирующего вентиля на бочке летнего душа можно сразу добавить к нему лейку. Разумно сделать душевую лейку быстросъемным элементом, не крепить её жёстко к вентилю.

Практика эксплуатации летних душевых кабин показывает быстрое загрязнение отверстий лейки. Появляется необходимость частой её очистки. Если конструкция быстросъёмная, на чистку не потребуется много времени.

Этап #3 — монтаж емкости над кабиной

Завершив все операции по изготовлению и оснащению накопительной емкости фурнитурой, приступают к её монтажу над кабиной душа. Традиционное место установки бака под летний душ – верхние балки каркаса душевой кабины.

Но если конструкция кабины имеет хороший запас прочности, можно наверху смонтировать металлическую «посадку» для бака. Однако на логичнее всё-таки монтировать деревянные опоры.

Под установку металлической бочки в положении «вертикально» сооружают площадку из досок или брусьев. Такая схема установки сопровождается меньшими сложностями монтажа. Однако удобства обслуживания вертикально стоящего бака менее комфортные для владельца душа

Накопитель воды цилиндрической формы можно установить в горизонтальном положении поперёк горизонтальных балок или вдоль них.

Первая конструкция подразумевает монтаж непосредственно на балки с последующей установкой под стенки бочки фиксирующих башмаков. Эти элементы-упоры делаются в форме треугольников, одна из сторон которых (по гипотенузе) плотно примыкает к стенке бака.

Вторая конструкция отличается тем, что цилиндрический бак укладывается в проём между балками на глубину не более 1/3 высоты бочонка в горизонтальном положении.

При этом вровень с торцевыми частями цилиндрической ёмкости, перпендикулярно балкам, вставляются стягивающие бруски. Для этого варианта балки и стягивающие бруски необходимо рассчитать с учётом удвоенной нагрузки.

Вертикальная установка бака цилиндрической формы для душа заключается в изготовлении небольшой площадки наверху душевой кабины.

Площадку можно сделать из досок, но лучше применить перпендикулярные вставки брусками между двух балок. Бруски (4-6 шт.) вставляются с зазором, равным их сечению. Скрепить их с балками надёжно и удобно при помощи металлических уголков.

Галерея изображений

Фото из

Крепление бочки металлической полосой

Вертикальная установка с растяжками

Размещение бака под крышей из поликарбоната

Сварная конструкция для душевой емкости

Особенности установки плоского бака

Плоский бак из поливинилхлорида, приобретённый в магазине, устанавливать намного проще ёмкостей цилиндрической формы.

Встречаются конструкторские решения, где плоская ёмкость попросту помещается наверх кабины летнего душа и оставляется в таком положении без каких-либо креплений.

Как правило, этот вариант актуален для сборок душевых кабин временного пользования — на летний сезон.

Таким выглядит один из многих вариантов установки плоского бака для душа. Зачастую подобные варианты делаются без крепления плоских баков к основанию кабины. Наполненные водой, плоские накопители надёжно лежат на поверхности душевой кабины

Когда есть необходимость крепления плоских баков для конструкций летнего душа, одним из вариантов надёжного крепежа видится следующий:

1. Подбирается плоский бак по размерам (ширины, глубины) кабины.
2. Укладывается наверх вровень с линиями каркасных брусков.
3. По углам каркаса, в местах примыкания к нему бака, крепят уголки.
4. Крепление уголков (металлических) выполняется внахлёст на корпус бака.

Установить плоский бак и закрепить его над душевой кабиной допустимо также в положении «на ребре». Такой способ установки возможен для летнего душа, кабина которого имеет скромные габариты.

Монтаж накопительной плоской емкости «на ребро» позволяет оснастить небольшую по габаритам душевую кабину баком внушительных размеров. Главное, правильно рассчитать все нагрузки, чтобы ненароком ветер не уронил конструкцию.

Такой монтаж рекомендуется выполнять в месте, защищённом от ветра, но с открытым доступом для солнечных лучей. Накопительная ёмкость в положении «на ребро» вставляется между балками и опускается до упора на ограничительные элементы.

Ограничители можно сделать из металлических уголков или полосы. Они крепятся к балкам каркаса. Для фиксации верхней части бака ставят упорные брусья.

Схема установки плоского бака душа в положение «на ребро». Крепление выполнено при помощи боковых ограничителей и металлических полос, на которые уложена емкость. Таким способом устанавливаются баки большой емкости на кабинах малых габаритов

Кстати, на упорных брусьях легко натянуть прозрачную полиэтиленовую пленку, создавая, таким образом, своеобразный парник. Солнечные лучи свободно пройдут через полиэтилен, и будут эффективно нагревать воду в баке.

Вместе с тем, за счёт закрытого пленкой пространства, вокруг ёмкости сформируется атмосфера нагретого воздуха. Он дополнительно подогреет воду в баке для летнего душа.

О подогреве воды в летнем душе

Понятно, что нагрев воды, в большинстве случаев, владельцы летних душевых кабин рассчитывают получать за счёт солнечной энергии.

Но, в зависимости от местности, энергия солнца не всегда доступна в том количестве, чтобы осуществить нагрев до комфортной температуры.

Поэтому системы автономного нагрева с помощью электричества нередко становятся частью конструкций душевых кабин. Как это осуществляется на практике?

Давайте разберемся:

1. Накопительная ёмкость оснащается ТЭНом.
2. Душевая кабина дополняется шкафом управления ТЭНом.
3. Предусматриваются необходимые меры предосторожности.

В качестве нагревательных элементов, как правило, выступают ТЕН, предназначенные для работы в состоянии погружения в воду.

Например, вполне допустимо использовать нагревательные элементы от современных стиральных машин. Причём желательно создать группу из двух электро-нагревателей, где один рабочий, второй – резервный.

Под нагрев воды до комфортной (37-40°С) температуры внутри плоского бака для душа  достаточно одного нагревателя мощностью 1-2 кВт.

Нагревательный элемент, подходящий для установки в бак летнего душа. Эта модель ТЭН предназначена под непосредственное включение в электросеть 220 В. Для этого используется провод требуемой длины, стандартная вилка и сетевая розетка. Упрощённая схема без защиты от возможного поражения электротоком

Электрическую схему питания ТЕНа требуется продумать досконально и выполнить по всем правилам электромонтажа.

То есть, помимо качественно исполненной проводки, в схеме должны присутствовать такие компоненты, как , автоматический выключатель, датчик граничной температуры ТЭНа и датчик измерения температуры воды.

Рекомендуется дополнять электрические схемы нагрева ещё и датчиком присутствия, который автоматически будет отключать электропитание в момент нахождения человека под лейкой.

Почти все промышленные модели баков для летних душей выпускаются с отверстиями для установки электрических нагревателей. На самодельных емкостях место установки ТЭНа подготовить тоже несложно.

Установка нагревателей выполняется аналогично монтажу запорного крана. Нагреватель вставляется изнутри в отверстие до упора ограничительной тарелки в стенку бака.

С внешней стороны на вывод одевается прокладка из паронита, следом металлическая шайба и затем наворачивается гайка крепления.

Установка ТЕНа на металлическом баке для летнего душа. Выполняя установку, необходимо обеспечить надёжное уплотнение в точке прилегания юбки нагревателя к патрубку ёмкости

Баллон датчика граничной температуры монтируют непосредственно на трубку нагревателя. К примеру, прижимают металлическим хомутом. Датчик температуры воды желательно установить внутри бака у выхода жидкости на запорный кран.

Подробная инструкция по сооружению летнего душа с подогревом описана в .

Выводы и полезное видео по теме

Обзор комплектации и испытание пластикового бака:

Баки летних душевых кабин в их современной модификации уже трудно рассматривать в качестве простых бочек для воды. Фактически это продвинутые технически устройства, где присутствуют не только автономные нагревательные функции, но также контролеры расхода и наполнения воды, дезинфицирующие устройства и прочая атрибутика.

Это значит, изготовление и установка водных накопителей нередко по сложности работ не уступает другим техническим приборам.

Имеете опыт изготовления дачного душа? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением, оставляйте комментарии и добавляйте фотографии своих самоделок. Блок для связи расположен ниже.

Резервуары для хранения

• Резервуары для хранения горячей воды
• Вертикальные резервуары: 125–3000 галлонов
• Горизонтальные резервуары (по индивидуальному заказу): 250–3000 галлонов

Технические документы

• Инструкции по установке, эксплуатации и техническому обслуживанию

• Литература, производительность и размеры

• Чертежи продукта и компонентов

• Характеристики

• Стандартное и дополнительное оборудование

• Гарантия

Выберите модель

Выберите параметры ниже, чтобы определить UPC, код заказа и ремонтный комплект для определенных резервуаров для хранения

Посмотреть все модели

{{# каждое значение}}

{{Отображаемое значение}}

{{/каждый}}

{{/каждый}}

{{/если}}

{{Имя}}

{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}}

{{#if Ремкомплекты}}

Ремкомплекты

{{#каждый ремонтный комплект}}

{{#если URL-адрес изображения}} {{еще}} {{/если}}

{{Имя}}

{{#if Upc}}

СКП: {{UPC}}

{{/если}} {{#if код заказа}}

Код заказа: {{Код заказа}}

{{/если}} {{#если Описание}}

{{Описание}}

{{/если}} {{#если функции}}

{{#каждая функция}}
• {{это}}
{{/каждый}}

{{/если}}

{{/каждый}}

{{/если}}

Найти торгового представителя

Служба поддержки

Поделись этим продуктом

Резервуары/станции ГВС | Виссманн США

Серия Vitocell и Vitotrans №

С семействами продуктов Vitocell и Vitotrans компания Viessmann предлагает нужное количество горячей воды для бытовых нужд для любых нужд, идеально соответствующее источнику тепла.

Решения для горячего водоснабжения на любой вкус

Потребность в горячей воде может сильно различаться в каждом доме, в зависимости от количества людей в доме, привычек принимать душ и стирать, а также количества времени, проведенного дома. №

Бак для горячей воды Vitocell подходит для нужд каждой семьи. С новым баком Vitocell от Viessmann вы одновременно повысите уровень комфорта своей семьи и свою экономию. Быстрая скорость восстановления, большой объем воды и низкие потери в режиме ожидания означают комфорт, удобство, эффективность и надежность.

Коммерческие решения для горячего водоснабжения

В больших зданиях, таких как квартиры, гостиницы, курорты, больницы и промышленные предприятия, спрос на горячую воду для бытовых нужд может быть очень большим. В этих типах коммерческих приложений может быть нецелесообразно использовать стандартные накопительные баки ГВС из-за требуемого количества горячей воды. №

Для этих высокопроизводительных коммерческих применений мы создали Vitotrans 300 – высокопроизводительную станцию ​​нагрева ГВС с непрямым нагревом, предназначенную для мгновенного получения больших объемов горячей воды. Эти агрегаты без проблем работают с любым новым или существующим водяным источником тепла, обеспечивая надежную подачу горячей воды с расходом до 180 галлонов в минуту (681 л/мин).

Котельные установки Vitotrans ГВС

Vitotrans 300

Высокопроизводительная установка для приготовления горячей воды в сборе, предназначенная для коммерческого применения, требующего больших объемов горячей воды для бытовых нужд.
Расход ГВС: от 5 до 180 галлонов в минуту

Откройте для себя Vitotrans 300

Высокое качество и долговечность

Все наши баки для горячей воды и нагревательные станции изготовлены из высококачественных материалов и предназначены для обеспечения надежного и комфортного горячего водоснабжения с длительным сроком службы.

Для серии Vitocell 300 и бак, и теплообменник изготовлены из высококачественной нержавеющей стали, материала, известного своей прочностью, гигиеничностью, коррозионной стойкостью и длительным сроком службы.

Паяные пластинчатые теплообменники серии Vitotrans изготавливаются из нержавеющей стали в соответствии с точными спецификациями. Кроме того, конструкция Vitotrans 300 без горелки в сочетании с насосом для удаления накипи обеспечивает низкую тепловую нагрузку и незначительное образование отложений в теплообменнике (теплообменниках), что обеспечивает минимальное техническое обслуживание и длительный срок службы.

Паяный пластинчатый теплообменник из нержавеющей стали внутри Vitotrans 300

Как выбрать правильный размер бака ГВС

Одним из наиболее важных факторов при выборе правильного бака для горячей воды для вашего применения является емкость бака. Размер зависит от потребности в горячей воде и общей тепловой мощности системы. Если теплопроизводительность системы низкая, то может быть хорошей идеей купить накопительный бак большего размера. Кроме того, индивидуальные привычки потребления также помогут определить размер бака ГВС.

Мы рекомендуем обратиться к профессиональному подрядчику по отоплению , который сможет помочь вам найти бак, подходящий для ваших нужд.
