Накосное стропило: Накосная нога и диагональные накосные стропила вальмовой крыши

Накосная нога и диагональные накосные стропила вальмовой крыши

При возведении вальмовых крыш и крыш с ендовами устанавливаются стропила, которые направлены к внешним и внутренним углам стен. Такие стропильные ноги принято называть диагональными либо накосными. Накосные стропила по длине больше обычных, к тому же они служат опорой для укороченных стропил скатов, носящих название нарожники. Именно поэтому накосные стропила в большинстве случаев принимают нагрузку приблизительно в полтора раза большую, чем стандартный тип подобных изделий.

Содержание

  • Особенности накосных стропил
  • Опора под накосные стропила

Особенности накосных стропил

Длина накосных стропил превышает обычную длину досок, поэтому их делают спаренными. Это решает сразу несколько задач:

  • Удвоенное сечение способно выдерживать увеличенную нагрузку;
  • Наращивание досок позволяет создать длинную неразрезную балку;
  • Спаривание досок приводит детали к одному размеру.

Важно! Сдваивание стропил позволяет использовать для устройства накосного типа такие же доски, которые применяются и для обычных стропил. Проще говоря, применение досок равной высоты для создания всех элементов стропильного устройства значительно упрощает варианты конструкций узлов вальмовой крыши.

Для устройства многопролетности вальмовой крыши под диагональную ногу устанавливается одна или две опоры. Данный вид стропил можно представить в виде раздвоившегося и наклонившегося конькового прогона. По длине доски сращиваются таким образом, чтобы стыки были на расстоянии от центра опор, равном 15 процентам от длины пролета, над которым находится стык. То есть длину досок для создания накосного стропила необходимо подбирать, учитывая длину пролета и количество опор.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Опора под накосные стропила

Опора под диагональную стропильную ногу — это стандартный подкос, также это может быть стойка из бруса или двух спаренных досок.

Опирается стойка через деревянную подкладку и слой гидроизоляции прямиком на перекрытие, выполненное из железобетонных плит. Подкос устанавливается под углом 45–53°, а его низ упирается в лежень.

Важно! Угол установки подкоса не так важен, главным условием является поддержание подкосом стропила в месте максимальной нагрузки.

Сделанные из двух сечений обычных стропильных ног накосные стропила выдерживают нагрузку, рассчитанную для рядовых изделий. Если они перекрывают пролет до 7,5 метров, то подпираться подкосом должны лишь в верхней его части. Когда накосное стропило длиннее и перекрывает до 9 метров пролета, в нижней части его устанавливается еще одна опора в виде стойки либо шпренгельной фермы. Под стропило более 9 метров длиной желательно установить третью опору по центру, тут можно ввести только стойку. Железобетонное перекрытие должно это выдерживать, в противном случае в его конструкцию включается балка, на которую могла бы опереться стойка.

Шпренгельная ферма представляет собой балку из бруса, прокинутую по пересекающимся наружным стенам на угол. Чтобы балка сильно не прогибалась, в нее врезается стойка (шпренгель) и устанавливаются два подкоса. Чаще всего при строительстве загородных домов небольших размеров эту ферму не надо рассчитывать, потому что ее составляющие принимаются стандартно из спаренных досок либо бруса при общем сечении 100 х 100 – для стоек, 50 х 100 –для подкосов и 100 х 150 – для балок.

То, как накосная стропильная нога опирается в коньке, будет зависеть от количества и расположения промежуточных опор и устройства основных наслонных стропил:

  • В варианте с одним прогоном по середине вальмовой крыши, накосная стропильная нога опирается на консоли прогона. Консоли выпускаются на 10–15 сантиметров за подстропильную раму, потому что лишнее потом гораздо проще отпилить, нежели наращивать в процессе недостающее;
  • В случае с двумя прогонами и стропильной системой из досок устанавливается шпренгельная конструкция на прогоны. Она состоит из стойки, с крепящимися на нее вверху диагональными стропилами, и горизонтальной балки;
  • В случае с двумя прогонами и конструкцией из брусьев, к стропилам в коньке пришивается прибоина (короткая доска толщиной не меньше 5 см), на которую и опираются накосные ноги.

Важно! Низ накосных стропил при установке на шпренгель, прибоину или консоль прогона должен подрубаться в горизонт и крепиться гвоздями. Если нужно, такие стропила дополнительно прикрепляются к опорам тугими проволочными скрутками или металлическими хомутами.

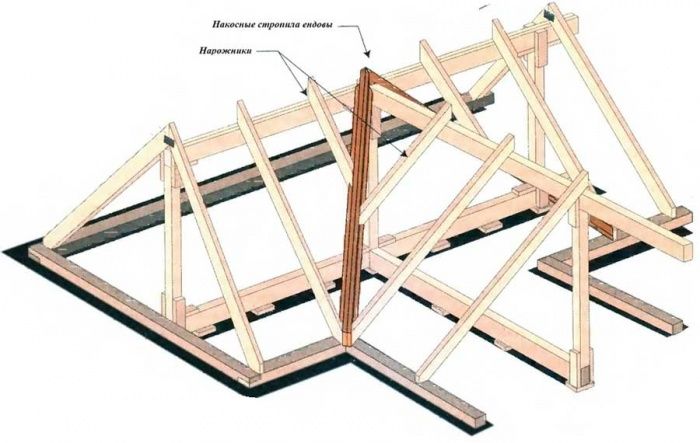

Накосные стропила, которые расположены в ендовах, подпирать шпренгельной фермой нельзя, потому что образующий ендову угол стен является внутренним, так что их подпирают подкосами либо стойками. В данном случае, в отличие от накосной системы вальмы, максимум нагрузки приходится на нижнюю часть ноги. Именно здесь и необходимо упереть подкос. Но угол наклона подкоса, который уперт низом в лежень, получается слишком острым, из-за чего подкос либо опирают в угол стен, либо устанавливают два подкоса (один от угла стен, другой от лежня) упирая их верхней частью друг в друга. Еще иногда игнорируют точку максимальной нагрузки и устанавливают от лежня один подкос под углом 45–53 градуса к горизонту.

Последний вариант может показаться неверным, ведь тут подкос подпирает стропило, казалось бы, совсем не в том месте, где нужно. Однако не стоит забывать, что при введении под балку третьей опоры она становится неразрезной и двухпролетной, из-за чего увеличивается ее несущая способность. Поэтому установка подкоса по последнему варианту довольно часто бывает вполне достаточной для обеспечения необходимой несущей способности всего диагонального стропила удвоенного сечения, что особенно удобно при планируемой повышенной нагрузке со стороны кровли.

Важно! Нарожники пристыковывают к наслонному стропилу обычным запилом — подпиливают верхнюю часть нарожника в одну плоскость к детали, стыкуют и пришивают двумя или тремя гвоздями.

В зависимости от выбранной расчетной схемы: распорной или безраспорной, низ накосных стропильных ног находит упор непосредственно в мауэрлате или в балке, уложенной на угол стен, либо опирается на них. Этим данная стропильная система схожа с обычной – как и стандартные стропильные ноги, выполненные с двумя или тремя степенями свободы, они могут передавать либо не передавать распор на стены.

Угол наклона накосной стропильной ноги, как принято считать, меняется относительно угла наклона обычных стропил. Это верно, если рассматривать данную стропильную ногу как обособленный элемент. Но если спроецировать ее на стропила объединенных ей скатов по очереди, можно увидеть, что образуемые проекциями углы равны углам скатов.

Важно! При необходимости верхняя плоскость накосного стропила, уложенного на ребре вальмовой крыши, может стесываться под углом, а находящиеся в ендове стропилы— желобком, на них укладывается обрешётка.

Установкой между стандартными стропилами прибоины можно создать «датскую крышу». Если нужно, места креплений прибоины к ним должны подпираться подкосами (подстропильными ногами), нижняя часть которых упирается в стойку или лежень.

Или же вместо обычных устанавливается усиленная (спаренная) пара стропильных ног. В тех местах, где прибоина пересекается со одной или двумя стойками, к ним она крепится гвоздями и подпирается обрезками досок. Полученная в результате вертикальная плоскость на вальмовой крыше обшивается листовым или погонажным материалом и, в большинстве случаев, используются для обустройства на чердаке под коньком окна.

Диагональные стропила являются обязательным элементом на вальмовых крышах

    Старт › Крыша и ее составляющие:

В последнее время при современном проектировании загородных домов все большую популярность и распространение получает система стропильной конструкции вальмовой крыши. Вальмовая крыша представляет собой стропильную систему, состоящую из двух частей. Одна из данных частей является двускатной крышей, которая лишь частично закрывает дом по его длине. Вторая часть стропильной системы является

вальмом, закрывающим пространство, не перекрытое основной двускатной крышей. Другими словами, вальмовые крыши совмещают в своей конструкции два вида скатов: по фасаду строения – трапециевидные; по торцам сооружения – треугольные.

В частном домостроении и проектировании встречаются некоторые разновидности вальмовых крыш: шатровая, датская либо полувальмовая, ломаная вальмовая и полувальмовая мансардная крыши. Шатровой крыша будет называться, если в сооружение имеет в основании квадратную форму. Полувальмовой либо датской крышу называют, если вальмы усечены сверху и монтируются не на полную высоту крыши. Ломаной вальмовой является крыша, в конструкции которой сочетаются скаты различных углов уклона.

Полувальмовая мансардная крыша представляет собой конструкцию с треугольными вальмами небольшого размера, которые монтируются над фронтонами.

Крыши вальмового типа пользуются повышенной популярностью неспроста, поскольку они отличаются наиболее экономичным расходом строительных материалов и имеют достаточно эстетичный вид. Все же, при монтажных работах, возникают некоторые вопросы, на которые вы и найдете ответ в нашей статье. Рассмотрим подробнее стропильную систему вальмовых крыш.

  1. Стропильная система вальмовой крыши.
  2. Места установки дополнительных опор под накосные стропила.
  3. Узлы опирания накосных стропил в коньке.
  4. Обустраиваем Датскую крышу.

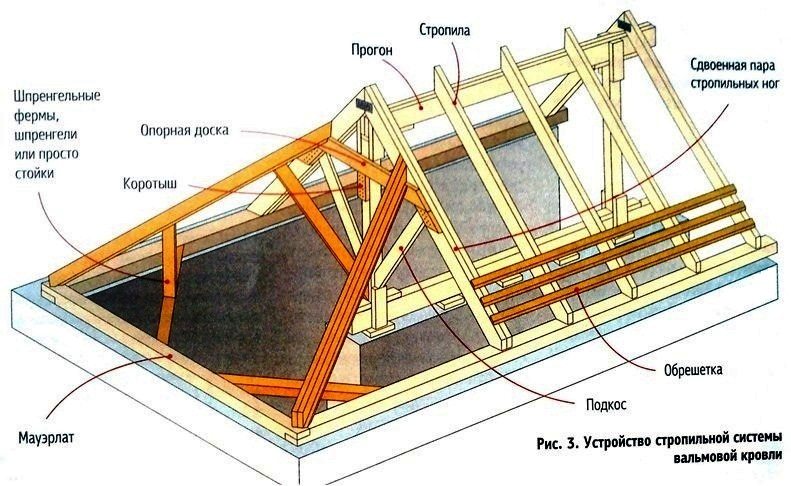

Стропильная система вальмовой крыши

Стропильные ноги вальмовых крыш, как и на крышах с ендовами, устанавливаются в направлении к внешним либо внутренним углам стен здания. Стропильные ноги вальмовой крыши подразделяются на два вида: диагональные стропила направляются к внешним углам стен сооружения, а накосные стропильные ноги – к внутренним углам.

Диагональные (накосные) стропильные ноги гораздо длиннее обычных ног, поэтому при неимении достаточно длинных досок, их приходится спаривать между собой для приобретения требуемой длины. При сдваивании можно использовать доски, которые применяем для обустройства обычных стропил. Кроме необходимой длины, стропила получают дополнительную способность нести повышенную нагрузку за счет удвоенного сечения, поскольку, как правило, диагональные стропила несут нагрузку в полтора раза превышающую на обычные стропильные ноги. При спаривании досок, получаем не только длинную неразрезную балку, но и унифицируем типоразмер деталей, которые применяем.

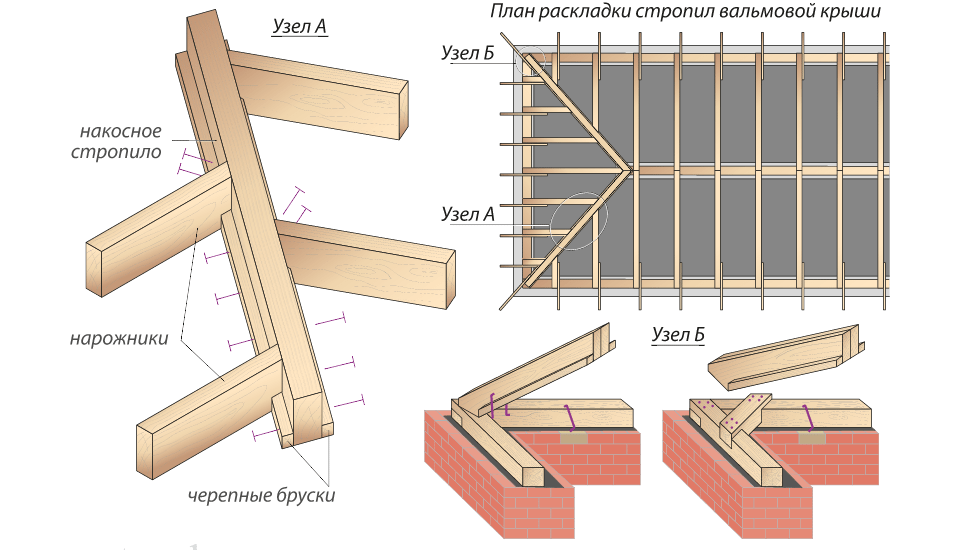

На диагональные стропила опираются стропильные полуноги, которые называют нарожниками (рис. 1). Опирание нарожников на накосные стропила нужно производить с шагом вразбежку, чтобы стыковка полуног с обеих сторон диагонального стропила не приходилась в одной точке. Часто появляется необходимость в смене шага нарожников при установке относительно шага рядовых стропил крыши.

Нарожники к диагональным стропилам обычно пришивают парой-тройкой гвоздей, а стыкуют посредством запила верхнего конца полуноги в одной плоскости со стропилом. Нарожники можно стыковать с накосным стропилом методом врубки. Но достаточно сложный типовой узел можно упростить и при этом даже на некоторый показатель увеличить несущую способность диагональной стропильной ноги и увеличить ее жесткость. Данный метод заключается в стыковании стропила и нарожника не врубками, а сращиванием черепными брусками. Опорные (черепные) бруски подбирают сечением 50х50 мм и нашиваются к нижним концам стропильных ног с двух сторон.

Места установки дополнительных опор под накосные стропила

Мы уже ознакомлены с тем, что диагональные стропила, по сравнению с обычными стропильными ногами, должны выдерживать, как минимум, полуторную нагрузку на себе. По своей сути и конструкции, диагональные стропила представляют собой наклонившийся либо раздвоившийся коньковый прогон. Под накосные стропила требуется установка дополнительных опор (подкоса либо стойки из бруса), одной либо пары, все зависит от размера крыши. Установка дополнительных опор под диагональные стропила делается для поддержания сосредоточенной нагрузки и для получения многопролетности.

Поясним подробнее необходимость в данной манипуляции. Например, нам необходимы накосные стропила длиной в 10 м. Собрать стропила такой длины можно из досок длиной в 5,5 метра. Заметим, что 0,5 метра нам понадобятся для стыковки. Для десятиметровой диагональной стропильной ноги необходима минимум одна опора. Установка опоры в середине пролета стропила не рекомендована. Опору ставят в точке равной ? пролета стропила от верхнего конца. В данном случае, вывод следует таков, что для сращивания нам необходимо применять доски длиной 6 м и 4 м либо 7 м и 3 м.

Установка опоры может быть под углом в 45-53 градуса, хотя угол при установке подкоса не играет особой роли, главное, чтобы он надежно поддерживал стропило в точке максимального сосредоточения нагрузок (рис. 1). Под стойку из бруса либо пары спаренных досок подкладывают деревянную подкладку. Точка опоры стойки должна располагаться на лежне.

Для пролетов, которые превышают длину 9 метров, необходима установка трех опор: одна из них должна располагаться по центру, другая в точке ? пролета от нижней части стропила, третья – на расстоянии ? от верхней части ноги. Данный вариант расположения стоек ориентирован на железобетонные перекрытия. Если перекрытие сооружено из другого материала, то в них должно быть предусмотрено наличие балок, на которых и будут опираться наши стойки.

Дополнительную стойку можно заменить конструкцией шпренгельной фермы. Шпренгелем называется балка, которая собой воссоединяет через угол две наружные стены. Чтобы балка не «гуляла», можно ее укрепить двумя подкосами. Данная конструкция монтируется из древесины сечением 100х100 мм, которая применяется для стоек, материал сечением 50х100 мм берем для подкосов, а материал размерами 100х150 мм для балок.

Узлы опирания накосных стропил в коньке

Коньковый узел в точке соединения диагональных стропил и конькового прогона рядовых скатов может быть исполнен в нескольких вариантах. Все зависит от количества использованных промежуточных опор и от конструкции наслонных стропил рядовых скатов вальмовой крыши здания.

В случае опоры основных стропильных ног только на один коньковый прогон, накосные стропила должны опираться на консоли конькового прогона (рис. 2). Консоли при этом должны монтироваться с выпуском от 100 мм до 150 мм за пределы подстропильной рамы, поскольку лишнее после монтажных работ проще отпилить, чем наращивать недостающее.

Если конструкция основных скатов имеет боковые прогоны, а сами стропильные ноги сооружаются из доски, то боковые прогоны должны обустраиваться шпренгелем со стойкой, на которые и будут опираться накосные стропильные ноги (рис. 3).

При наличии боковых прогонов в конструкции основных скатов и стропил, произведенных из бруса, необходимо использовать прибоину толщиной не меньше 5 мм вместо шпренгеля. На прибоину и будут опираться накосные стропила.

Низ диагональных стропильных ног для посадки на консоль прогона, на шпренгель либо на прибоину, нужно подрубать в горизонт и прикреплять гвоздевым боем. Для дополнительной фиксации диагональные стропила можно зафиксировать на опорах проволочной скруткой либо хомутами из металла.

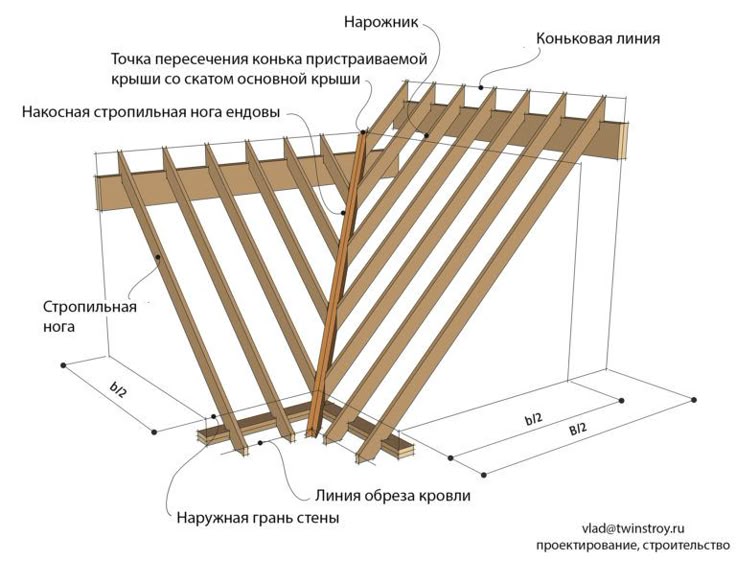

В случае расположения накосных стропил в ендовах, узлом опирания для них могут послужить стойки. Шпренгельная ферма в данном случае к использованию в конструкции не подлежит, поскольку угол, который образует ендову, является внутренним. Перекрытие может не позволять использовать даже стойки, тогда воспользуемся подкосами.

Накосные стропила, которые распложены в ендовах, принимают максимальную нагрузку на нижнюю часть стропила, поэтому именно здесь монтируем узел опирания подкоса (рис. 4). В данном варианте, подкос, который упирается нижней частью в лежень, образует слишком острый угол. Выход из этого может быть в перемене точки опоры, то есть подкос упереть нижней частью в угол стены. Можно поставить два подкоса, где один из них будет упираться в лежень, а второй в угол стены, верхними частями они будут упираться друг в друга.

Обустраиваем Датскую крышу

«Датскую» крышу, после полного ознакомления с конструктивной особенностью вальмовой крыши, можно соорудить с помощью прибоины из доски толщиной около 5 см, расположенной между рядовыми стропилами (

рис. 5).

Для дополнительной прочности конструкции точки крепления прибоины к рядовым стропилам усиливают подстропильными ногами (подкосами), которые упираются нижними концами в стойку либо в лежень. Пересечения прибоины со стойкой скрепляют гвоздевым боем, и подпирают обрезками доски. Можно не усиливать конструкцию подкосами, а просто установить спаренную пару стропил.

На крыше получим пространство вертикального расположения, которое можно использовать в целях естественного освещения и вентиляции внутреннего пространства чердачного помещения. Получится под коньковым прогоном, например, окно. Можно плоскость обшить листовым либо погонажным материалом.
