Распределительные коробки. Виды и особенности установки

В правильном построении электрической проводки важную роль играют распределительные коробки. С помощью таких коробок осуществляется разводка линий питания электроэнергией по разным помещениям.

Изделие предназначено для обеспечения надежной изоляции соединительных узлов электропроводки с основным кабелем питания. Распределительные коробки конструктивно выполнены в виде пластикового корпуса со специальными отверстиями по бокам для прохода проводов, имеют закрывающуюся крышку.

Классификация

распределительные коробки классифицируют по методу установки:

  • Для скрытой линии проводов. Коробка применяется в пустотах, проемах для организации места соединений проводов. Провода прокладываются в особых каналах, скрыты под штукатуркой, снаружи не видны. После установки и соединения проводов крышку закрывают и замазывают штукатуркой или шпаклевкой.

  • Для наружного применения. Коробка закрепляется снаружи на поверхности стены. Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.

Данная классификация определяет только небольшую часть признаков распредкоробок, но является основной для широкого круга потребителей. Кроме этого вида классов, имеется разделение по назначению и степени безопасности распредкоробок. Этот способ деления актуален в помещениях спецназначения, дает максимальную возможность выбора изделий для создания безопасности, защитить электрооборудование от различных воздействий внутри зданий и помещений.

Классификация по виду защиты, особенностям и назначению:
  • Распределительные коробки с обычной защитой. Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.
  • Пылезащитный вид. Служит для монтажа в пылесодержащих помещениях. Предохраняет соединение проводов от пагубного воздействия пыли, и как следствие, на функционирование системы обеспечения электроэнергией.
  • Влагозащищенные коробки. Обеспечивают защиту соединений проводов от влаги и воды, с помощью резиновой прокладки на крышке, в помещениях с повышенной влажностью воздуха.
  • Огнестойкого исполнения. Их использование актуально в помещениях с проведением взрывоопасных и огневых (сварочных) работ, с легко воспламеняемыми газами, жидкостями и веществами, с высокими требованиями безопасности. В огнестойких коробках провода монтируются с помощью специальных креплений, удерживаются специальными зажимами.
Конструктивные особенности

Коробки создают хорошую изоляцию для соединений электропроводки и от негативного действия внешних факторов, при этом имеют компактный корпус.

Многие распредкоробки состоят из пластмассового корпуса в виде прямоугольника или круга, разных типоразмеров, с отверстиями специального назначения для входа проводов внутрь коробки.

Распределительные коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях с:
  • Наружными установочными отверстиями.
  • Внутренними крепежными отверстиями.
  • Фиксацией на тросу. Имеют крепежные элементы фиксации на тросу.

Коробки для внутренней установки отличаются от наружных вариантов. Они устанавливаются внутри полых конструкций из гипсокартона, либо внутри стены. Крепление распредкоробок в стенах из бетона, кирпича или пенобетона производится шпаклевкой, раствором. Для надежности крепления на наружной стороне коробки выполнены удерживающие борозды.

Установка в гипсокартонных перегородках выполняется винтами в монтажные отверстия на дне коробки, либо специальными зажимами и элементами с распором конструкции.

Крышка, закрывающая корпус, фиксируется винтами или на защелках. Коробки внутреннего варианта имеют защелкивающуюся крышку, а наружный вариант выполнен с креплением крышки на винтах. Некоторые виды распредкоробок оснащены элементами для использования заземления, оснащены внутренней металлической планкой с крепежными винтами, отверстиями подключения кабеля и заземления.

Свойства и размеры

Для монтажа элелектропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном вами месте. Ее характеристика должна соответствовать требованиям и техусловиям.

Чаще всего к распределительным коробкам предъявляются следующие требования:
  • Материал изготовления.
  • Габаритные размеры, и размеры внутренней части.

Типоразмеры основных вариантов распредкоробок и пластмассы имеют много особенностей из-за технических условий изготовителя. Большинство вариантов типоразмеров круглой формы из пластмассы для наружного и внутреннего монтажа имеют:

  • Диаметр 65 мм, глубина 40 мм, с классом защищенности IР55.
  • 70 мм, глубиной – 50 мм.
  • 80 мм, глубиной – 50 мм.

Такие детали оснащены четырьмя вводами для кабеля с заглушками из резины, уплотняющие вхождение кабеля. Крышка крепится за счет плотного облегания наружного диаметра коробки.

Пластмассовые коробки для проводов в виде прямоугольного корпуса выполняют со степенью защиты IР55, размеры сторон прямоугольника выполнены в интервале от 43 до 380 мм, с глубиной коробки от 35 до 120 мм.

Пластмассовые распределительные коробки
Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:
  • Не проводит электрический ток.
  • Невысокая стоимость.
  • Простота технологического решения изготовления разных форм и размеров.
  • Несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов.
  • Длительный срок службы коробки, обусловлен свойством пластмассы (стойкость к естественному разрушению).
Металлические распределительные коробки

При прокладке электропроводов на складах, мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации.

В этом случае оптимальным решением по выбору материала коробки становится металл. Коробки из металла изготавливаются чаще всего способом штамповки из листа стали, с дальнейшей грунтовкой и покраской. Крепление крышки создается применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля, и прокладки из резины для крышки.

Установка распредкоробки

Распределительные коробки необходимы в местах, где разделяется центральный электрический кабель на отводящие линии потребителей. Согласно проекта устанавливаются определенные места (разветвления) монтажа распредкоробок при прокладке электропроводки. Чаще определяются места возле косяков в углу, или на расстоянии 30 см от потолка.

Порядок установки коробок для соединений проводов
  • В точке входа центрального кабеля в помещение монтируется распредкоробка, фиксируется на подготовленном месте.
  • Провода отводов питания для потребителей различного назначения заводятся в корпус коробки на 5-7 см.
  • Внутри корпуса коробки производится маркировка проводов.
  • В случае необходимости делается чертеж схемы электропроводки на плане помещения, с указанием номеров проводов и особенностей прокладки.
  • Производится скрутка проводов.
  • Скрутки проводов чаще всего изолируют пластмассовыми колпачками (СИЗ) или WAGO.
  • Скрутки помещаются внутрь корпуса коробки так, чтобы крышка могла закрыться.
  • Закрывается крышка на корпусе.
  • Производятся облицовочные работы стены, тем самым закрепляются распредкоробки шпаклевочным раствором или штукатуркой.
Особенности соединения проводов

Установка соединений сети электропроводки в окончательную схему системы электроснабжения выполняется по подготовленной схеме. Нагрузка и толщина проводов рассчитываются в период проектирования.

Соединение проводов имеет свои особенности, поэтому нужно соблюдать некоторые правила:
  • Концы провода очищают от изоляции на 2 см.
  • Если кабели электропроводки оснащены двойной изоляцией провода, то наружный слой очищается на расстоянии 5 см.
  • Соединение проводов выполняется по цветовому соответствию. Это намного облегчает трудоемкость монтажа проводки.
  • С использованием плоскогубцев или другого инструмента для электрического монтажа проводки производят обжимку каждой скрутки — (СИЗ) или WAGO.
  • В комплекте коробки могут поставляться специальные монтажные или клеммные колодки. При их наличии установка соединений проводов делается с применением таких элементов с винтовыми зажимами, не забывая о соответствии цветов проводов.
  • После проведения , и окончания работы соединения сверяются со схемой электросети, узлы соединений укладываются в корпус коробки, закрывают крышку.
Похожие темы:

Распределительные коробки для электропроводки. Распаечные коробки наружной установки. Распределительная коробка для электропроводки


Распределительная коробка для электропроводки виды: монтаж своими руками

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

  • обеспечение пожарной безопасности;
  • создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода. Если бы её не было, каждый прибор потребления электроэнергии соединялся бы отдельным кабелем. Отсутствие коробки предусматривает увеличение каналов укладки проводов, а визуально это смотрится неэстетично.

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

  • накладные, которые устанавливаются снаружи на стену;
  • внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

  1. Пластик.
  2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

  • завинчивающаяся крышка;
  • водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

  • круглые;
  • квадратные;
  • прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Правила установки

Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.

При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

superprovodka.ru

Распределительная коробка для электропроводки

Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Всегда ли она нужна?

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.

А теперь представьте, что от вводного электрического щитка, который обычно расположен на входе в дом или квартиру, потребуется протянуть отдельную линию на каждый выключатель и розетку. Это сколько провода тогда понадобится? Да и штробы придётся делать широкими и глубокими, чтобы можно было укладывать в них несколько проводов. Так что чисто с экономической точки зрения, установка распределительных коробок рациональное и целесообразное решение.

Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.

У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

  1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
  2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.
По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

  • их назначение;
  • количество вводов;
  • класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

  • IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
  • IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
  • IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
  • IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
  • IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

  1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
  2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
  3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
  4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
  5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
  6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
  7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

yaelectrik.ru

Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка. Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами. При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте. Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологичен, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

electricvdome.ru

Распределительные коробки для электропроводки - виды и монтаж своими руками

Что это такое, знают, наверное, все, кто пользуется электричеством.

Что из себя представляет

Однако напомним, что это пластмассовый или металлический контейнер, снабженный крышкой и имеющий отверстия в боковых стенках для проводов, которые внутри коробки коммутируются в соответствии со схемой подключения.

На минутку представим себе, что от ввода в дом будет решено протянуть отдельный провод к каждому светильнику, каждой розетке и, вообще к каждой точке потребления.

Проводов понадобятся километры, а, с учетом того, что каждый из них нужно упрятать в металлорукав, представим себе величину штробы (канал в стене для скрытой прокладки проводки), которую нужно будет проложить.

Для чего нужна распредкоробка

Для уменьшения количества проводов, металлорукавов, уменьшения объема работ по изготовлению штробленных каналов и применяются такие изделия.

Первая коробка устанавливается на месте ввода электричества в дом. От нее отводятся две линии:

  • ответвление розеточной группы;
  • сеть группы источников освещения.

Причиной такого разделения является необходимость использования для розеточной группы провода большего сечения, поскольку мощность, потребляемая бытовыми приборами гораздо выше, чем источниками освещения. При необходимости в месте последующей разводки устанавливается уже две коробки – для каждой линии свою.

От коробки розеточной группы производится разводка по точкам потребления, где устанавливаются розетки, от второй – по местам расположения выключателей и светильников.

От них же продолжается линия к следующим группам потребления по тому же принципу. Допустим, от вторых коробок запитаны все источники потребления жилых комнат, а продолжение предназначается для распределения электроэнергии по вспомогательным помещениям с использованием таких же распределителей.

В зависимости от сложности схемы электроснабжения распределителей может быть применено достаточно много, а в особо сложных случаях и при использовании больших мощностей, на вводе в дом может быть применен распределительный щит.

При подборе этих устройств следует учитывать возможное увеличение точек потребления в дальнейшей эксплуатации. Если у вас 4 или 5 реальных точек, возьмите коробку на 8 выходов, в дальнейшем это может понадобиться.

Преимущества и недостатки использования распределительных коробок

Разумеется, как и во всяком другом вопросе, в использовании этих изделий есть свои положительные и отрицательные стороны. Положительно то, что:

  1. Применение этих изделий позволяет значительно снизить расход проводов и металлорукава.
  2. Снижается трудоемкость из-за уменьшения объемов штробления каналов под электропроводку.
  3. При необходимости замены провода, по какой-либо причине, это можно сделать на выделенном участке после прозвона проводов и определения нуждающегося в замене участка сети.

Из недостатков можно отметить следующие моменты:

  • Необходимость периодического профилактического осмотра соединений в коробках. Это связано с постоянно возникающим нагревом в местах соединений, приводящим к ослаблению контактов. Если контакты устроены в виде винтовых соединений, достаточно просто сделать подтяжку винтовых парт. При выполнении соединений в виде скруток (без пайки), придется снимать изоляцию, уплотнять скрутки и вновь изолировать их.
  • Эта операция обязательна для выполнения несколько раз в год. Вспомним, что неисправность электропроводки является основной причиной возгораний и пожаров.
  • Конечная распредкоробка имеет кабель на входе, внутренняя коммутация находится под крышкой, а также несколько выходов проводов к потребительским точкам.

Виды распределительных устройств

Конструктивно коробки могут быть исполнены в различных вариантах:

  • коробка внутренняя, заделываемая в стену, скрытной установки;
  • внутренняя, для применения в открытом монтаже (может быть установлена под натяжной потолок;
  • наружная, для установки снаружи, оснащена герметичной крышкой;
  • с клеммниками для подсоединения или без них.

Распределительные коробки в настоящее время преимущественно изготавливаются из пластика толщиной порядка 4-х миллиметров белого или серого цвета. Ранее, да и сейчас, на старых производствах эти изделия изготавливаются из листовой стали толщиной 0,5 – 0,8 мм методом штамповки.

Размеры

Этот параметр зависит от места установки, количество выходов и исполнения:

Таблица 1

Изображение Наименования Размеры Количество выводов
А В Н

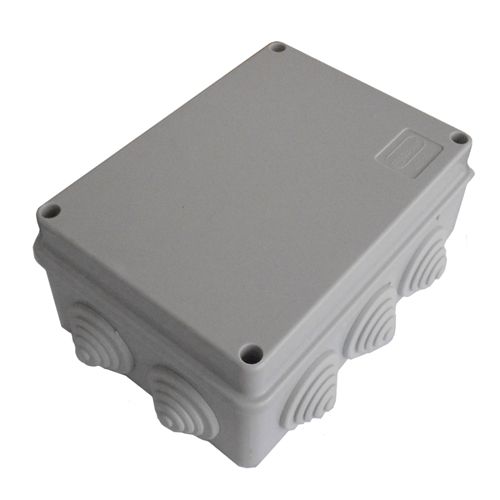

Для наружной проводки с сальниками
3001 Диам. 70 36 4
3002 80 80 36 7
3011 100 100 55 7
3012 153 110 63 8
3013 160 135 83 10
3014 220 170 85 10
3015 310 240 124 12
Для наружной проводки без сальников
BJB1-100 100 100 55 6
BJB1-120 120 80 50 6
BJB1-150 150 110 70 10
BJB1-190 190 140 70 10
BJB1-100 150 110 110 6
JLB-90 90 42 40 10
Для гипсокартона, с крышкой
3251 100 100 45
3252 160 100 50
3253 200 130 60
3254 Диам. 67 39

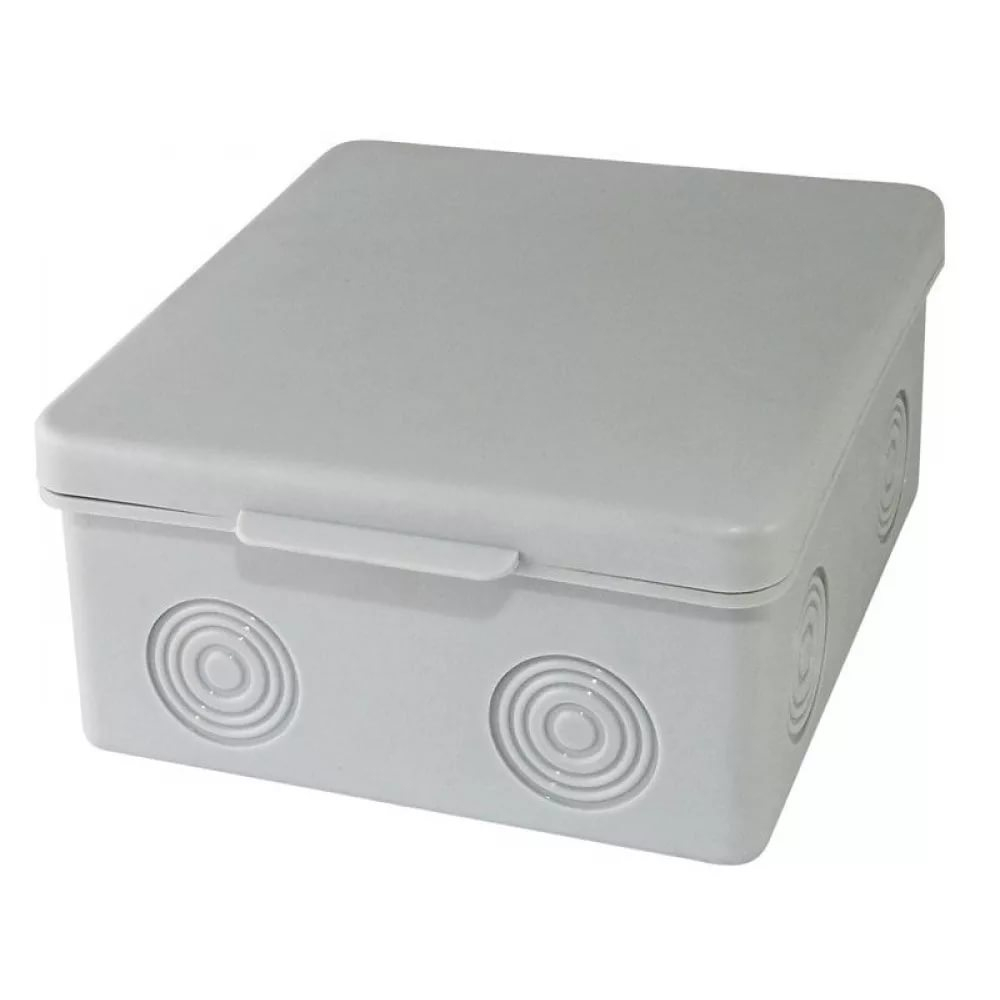

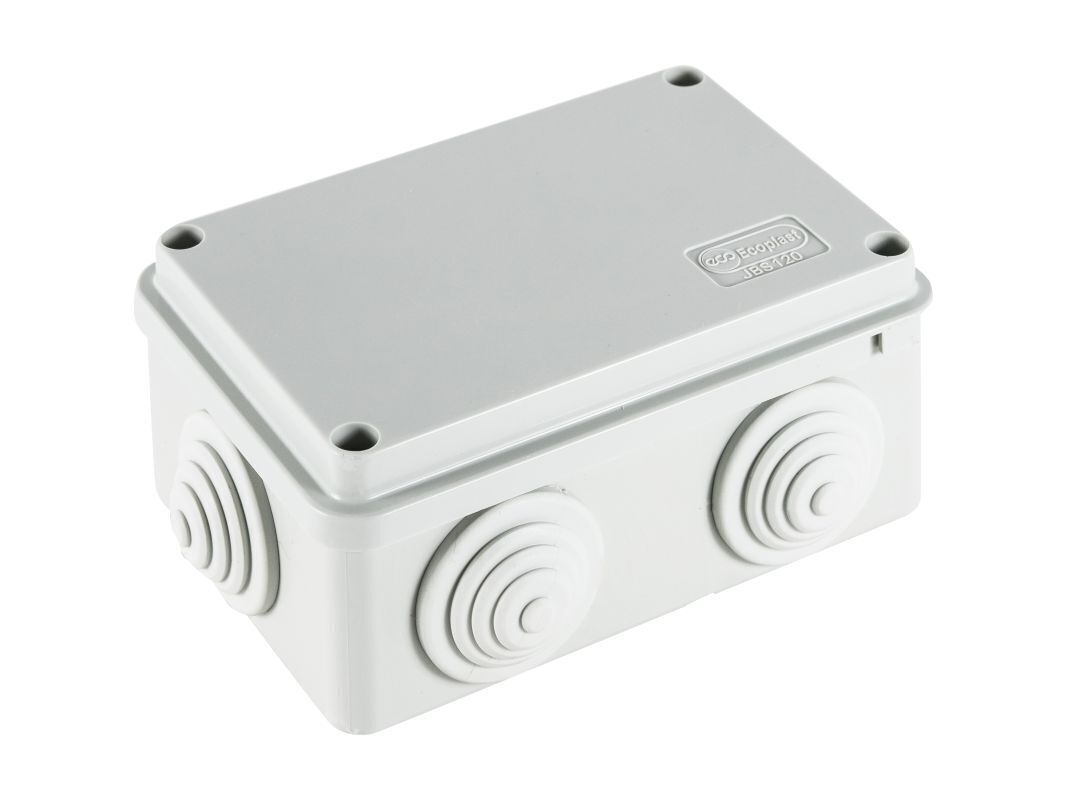

Коробка «Эконом для наружной проводки
JBR-065 Диам.65 35 4 по 20 мм
JBR-070 Диам.70 40 4 по 20 мм
JBR-080 Диам.80 40 4 по 20 мм
JBS-065 65 65 40 7 по 20 мм
JBS-070 70 70 40 6 по 20 мм
JBS-080 85 85 40 6 по 20 мм
JBS-100 100 100 55 6 по 25мм
JBS-120 120 80 50 6 по 25 мм
JBS-150 150 110 70 10 по 25 мм
JBS-190 190 140 70 10 по 32 мм
JBS-210 210 150 100 6 по 50 мм2 по 32 мм
JBS-300 300 250 120 12 по 32 мм

Здесь приведены размеры некоторых видов распределительных устройств для общего представления предмета.

Где установить коробку

Наиболее распространенным местом установки распределителей под потолком, в сантиметрах 20 от него. Это связано с безопасностью эксплуатации электрической разводки. Можно предположить вероятность самопроизвольного отделения крышки. В этом случае не исключено поражение электрическим током с непредсказуемыми последствиями.

Еще одни поводом задуматься о месте установки коробки – расход провода на разводку сети. Чем ближе к точкам потребления подведен силовой провод, тем короче будут ветви сети от коробки до этого места.

Как установить коробки в жилом доме

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

Для этого понадобятся инструменты и материалы:

  1. «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
  2. Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
  3. Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
  4. Бокорезы – для разделки проводов на мерные куски по месту установки.
  5. Кримпер – инструмент для зачистки концов проводов от изоляции.
  6. Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
  7. Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
  8. Пластиковые вкладыши в отверстия для крепления коробок.
  9. Винты – для того же.
  10. Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
  11. Наконечники изолирующие и изолента для изоляции спаянных скруток.
  12. Тестер.
Схема электроснабжения



Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.

Порядок выполнения работ

  1. Разметить лини прохождения каналов будущей проводки.
  2. Выполнить штробление каналов скрытой проводки.
  3. В обозначенных местах закрепить распределительные коробки соответственно их конструктивному исполнению.
  4. Отмерить по длине силовые провода для двух фаз, нулевой и заземляющий и завести их в металлический или пластиковый рукав, специально предназначенный для электропроводки. Провода для скрытой проводки предпочтительно применять в двойной изоляции. Точек потребления на силовом кабеле, как правило, не используют.
  5. Закрепить кабель в штробе и вывести концы в распределительную коробку. В ней концы привернуть к клеммам или соединить в скрутку и пропаять.
  6. От вторых концов клемм или от скруток развести провода по точкам потребления.
  7. На всех розетках должно быть заземление соответствующим проводом.
  8. Провода в коробках маркировать по назначению.
  9. Прозвонить всю собранную схему тестером для контроля правильности разводок.
  10. Электроэнергию на щиток подавать в последнюю очередь.
  11. При выполнении всех работ строго придерживаться правил безопасности.

Цены на распределительные (распаячные) коробки

Цены на любые товары технического назначения зависят, прежде всего, от сложности изготовления и степени применимости.

Если сравнить два вида распаячных устройств, то увидим следующее:

  • Коробки для использования в помещениях с невысоким уровнем влажности.
  • Они же – выполняющие дополнительные функции выравнивания потенциалов – для помещений с повышенным уровнем влажности (ванные комнаты). В таких изделиях установлена дополнительная шина заземления, подключаемая к ванне, трубной разводке отопления, трубам канализации и прочее. Естественно, что изделие такого типа будет стоить заметно дороже.

Таблица 2

Наименование Изображение Цена (руб)

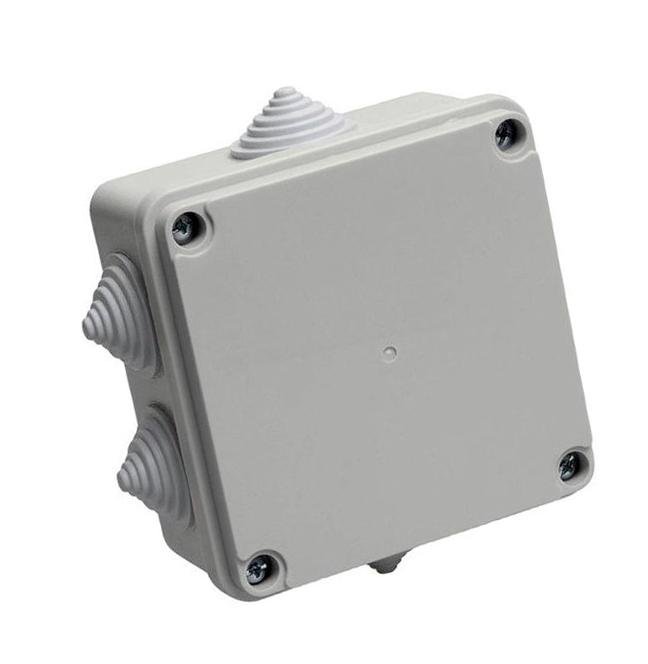

Распаячная коробка HEGEL ОП 100х100х50 IP55 ЩДУП 91

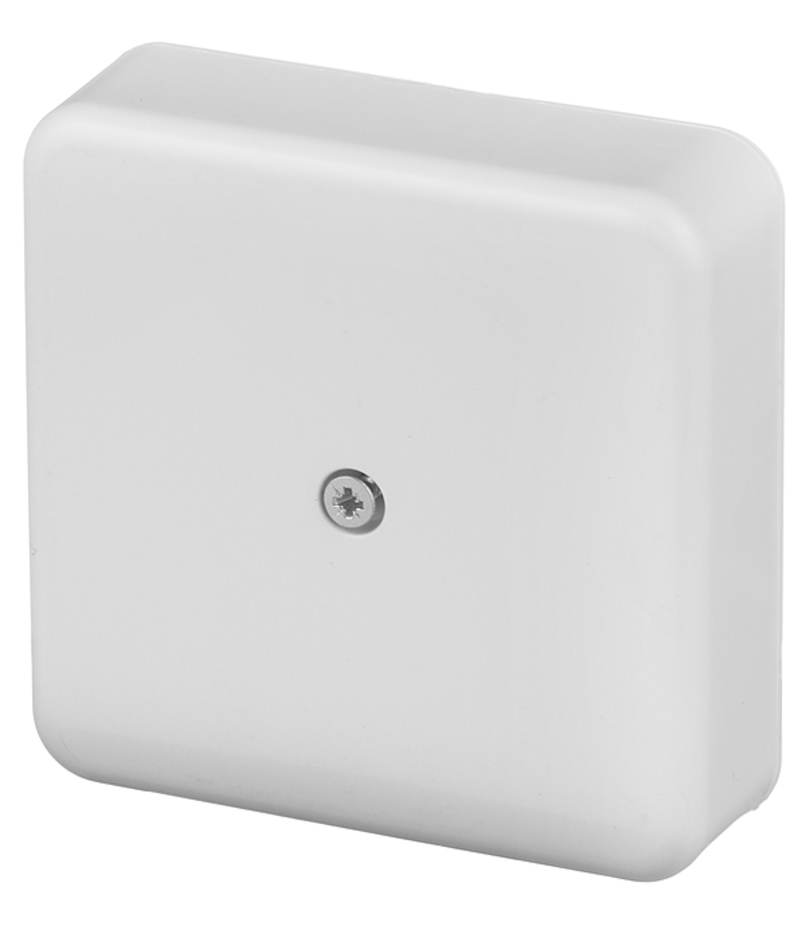

Распаячная коробка TDM 50x50x20 ОП с клеммной колодкой белая SQ 1410 38

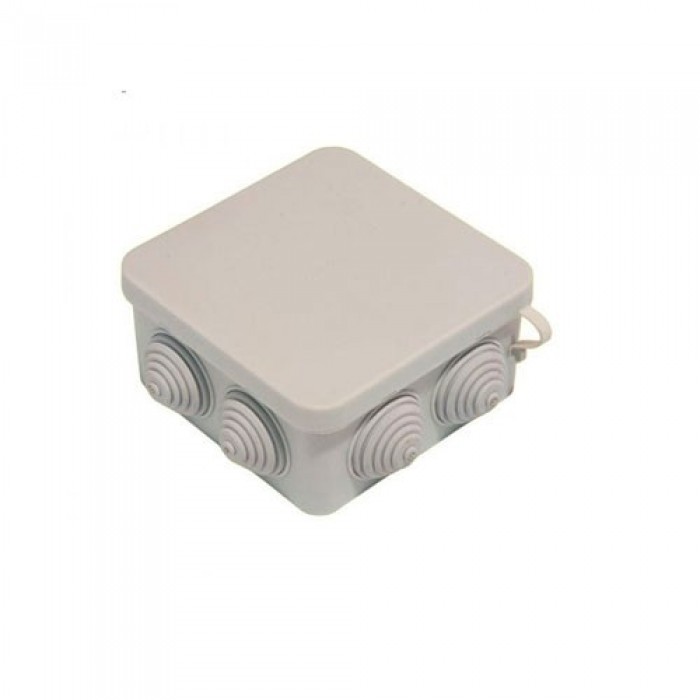

Коробка распаячная HEGEL ОП 80х80х40 IP55 KP2603 59
Распаячная коробка с крышкой ОП IP54 100x100x55 60
Распаячная коробка ОП 70х70х40 IP55 Ruvinil 67030 46
Распаячная коробка СП диам. 73х42 мм IP20 TDM SQ 1402-0011 20
Коробка распаячная ОП 100х100х50 IP54 Ruvinil 67045 104

Как видно из таблицы уровень цен на эти изделия весьма невысок, поэтому есть смысл предпочесть качество, не обращая внимания на разницу в стоимости.

Успехов вам!

househill.ru

Распаечные коробки наружной установки. Распределительная коробка для электропроводки

Монтируя электрическую проводку или электронные коммуникации, обязательно приходится делать узловые точки, в которых происходят переходы от одной шины к другой или разветвления от основной линии по направлениям, идущим к конкретным объектам или электрическим приборам. Такие места в первую очередь должны быть безопасными и надежно защищать соединяемые контакты от воздействия окружающей среды. Для этих целей разработали распаечные коробки.

Что такое распаечные коробки

Пластиковая распаечная коробка (или металлическая) представляет бокс круглой, квадратной или прямоугольной формы, снабженный отверстиями ввода электрических кабелей. Главная задача изделия – обеспечить защиту разводки проводов, которые внутри можно соединять между собой пайкой, скруткой или при помощи клемников. Полученные отводы переправляют в любые стороны.

Распаечные коробки наружной установки относят к группе электромонтажного оборудования. Их специфика предполагает наличие в таких устройствах элементов, отвечающих за герметичность соединений внутри. Так, они снабжены прокладками, муфтами, которые предотвращают попадание в корпус влаги через входные отверстия и крышку.

Область применения

Сфера, где можно использовать распаечные боксы, касается питающего электричества и электрических сигналов, которые передаются при помощи проводов. Поэтому выделяют несколько их видов:

  • Обычные электрические распределительные – предназначены для осуществления разводки проводов питающего напряжения в бытовых и промышленных условиях. Такие боксы можно применять также для постоянного тока.
  • Телефонные, компьютерные, для проводки сигнализации – в них разводят многожильные шины. Они, как правило, снабжены клеммами и защитной системой от проникновения внутрь.
  • Распаечные коробки наружной установки под высокочастотное и сверхвысокочастотное (СВЧ) оборудование. В них возможна не только распайка проводов, но допустима установка небольших схем. Корпус обязательно имеет экранирование, а содержимое иногда заливают водонепроницаемым компаундом, если оборудование эксплуатируется при условии повышенной влажности.

Классификация коробок для электропроводки

Распаечные коробки наружной установки делятся по нескольким признакам.

Материал изготовления:

  • Полимер – корпуса полиэтиленовые, полипропиленовые, из полистирола.
  • Металлические – из жести либо алюминия и его сплавов.

Назначение:

  • Бытовое – для разведения электрической проводки, где используются однофазные сети.
  • Промышленное – мини-боксы повышенной прочности, где разводят провода трехфазного напряжения.
  • Специальное – распаечные коробки наружной установки для разведения сигнальных кабелей импульсной, радиочастотной и СВЧ техники.

Способ установки:

  • Открытого типа – проводка проходит снаружи поверхности.
  • Скрытого типа – кабеля спрятаны внутрь штробы.

Уровень защищенности:

  • IP44 – боксы, которые допускается использовать на улице под укрытием от прямого попадания дождя, пыли, в помещениях с влажной средой.
  • IP55 – коробки, выдерживающие непродолжительное прямое попадание воды и не пропускающие пыль. Наиболее ходовой вид распределительного оборудования.
  • IP65 – предназначены для установки в местах сильно подверженных воздействию атмосферы, не пропускают дождевые потоки воды и пыль.
  • IP67 – могут продолжительно находиться во влажной среде, например, под землей или на ее поверхности.
  • IP68 – способны защищать проводку под водой. Они предназначены для небольших глубин.

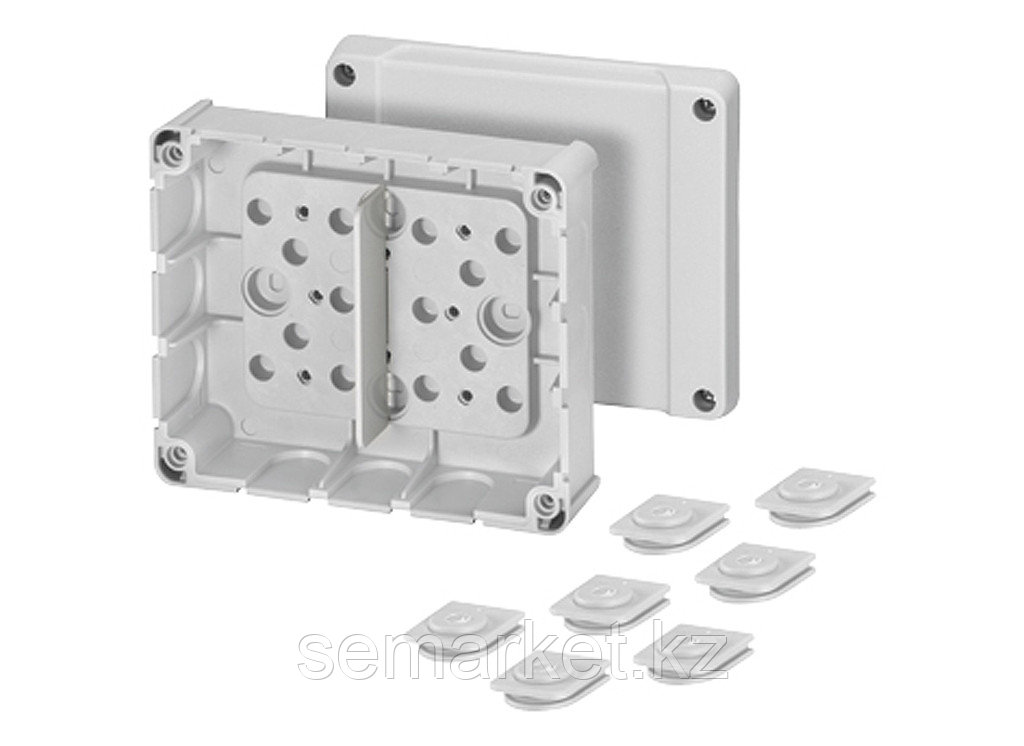

Конструкции распределительных коробок

Все распределительные коробки для электропроводки имеют основные типовые элементы конструкции, но есть некоторые отличия в деталях.

Коробки поверхностной установки включают:

  • Квадратный, прямоугольный или круглый бокс с отверстиями для проводки по сторонам, резьбовыми втулками входа винтов крышки, втулками крепления DIN-рейки и отверстиями для монтажа к несущей поверхности.
  • Крышку, снабженную каналом для уплотнительной резинки и отверстиями под винты крепления к боксу. На ее внешней поверхности обычно указываются технические параметры изделия.
  • Сальники ввода кабельного канала или проводов.
  • Четыре винта крепления крышки.
  • Уплотнительную резинку.

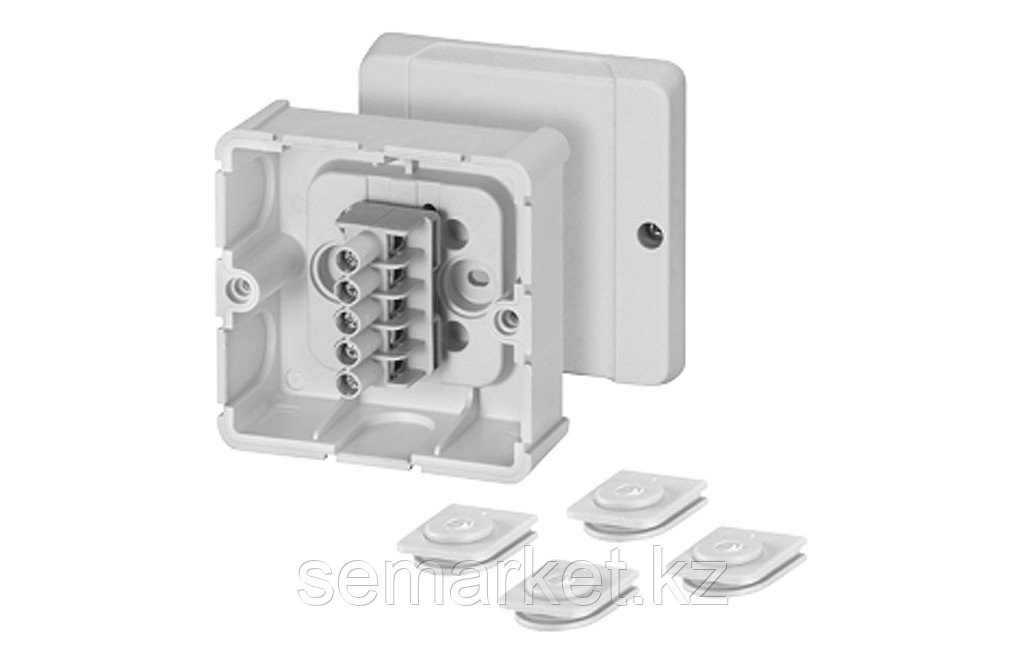

  • DIN-рейку для соединения проводов (бывает не во всех моделях).
  • Кнопку безопасности, которую подсоединяют к сигнализации, чтобы предотвратить несанкционированный доступ (бывает только в моделях специального назначения).

Коробки наружной установки врезного типа отличаются от описанных выше тем, что отсутствуют уплотнительные резинки и сальники, так как вся поверхность прячется под слой шпаклевки, которая будучи влагостойкой сама обеспечивает герметичную защиту.

В металлических боксах кабельные каналы вводят через штуцеры резьбового типа. Они более надежно защищают соединения от атмосферных воздействий. Такие изделия нет надобности экранировать.

Подключение распаечной коробки

Чтобы установить коробку разводки проводов, понадобится такой монтажный инструмент:

  • Электрическая дрель с функцией удара.
  • Пассатижи.
  • Отвертка под плоский и фигурный шлиц.
  • Монтажный нож со сменными лезвиями.

Дополнительные элементы:

  • Рулон изоленты.
  • Зажимные клеммы электрические.
  • Крепежный материал (саморезы, пластиковые дюбели).

Порядок выполнения работ по монтажу наружной распределительной коробки для электропроводки следующий:

  1. В месте установки сверлят отверстия для крепления бокса к плоскости, забивают дюбели.
  2. В сальниках ножом вырезают отверстия под нужный диаметр провода.
  3. Внутрь прикручивают электрические клеммы на нужное количество контактов.
  4. Коробку крепят к стене саморезами, вкручивая их в дюбели.
  5. Через полученные отверстия в сальниках вводят провода.
  6. Зачищают концы проводов от изоляционного материала и снимают слой окисления, если такой присутствует.
  7. Собирают схему в распаечной коробке, закрепляя провода в соответствующих клеммах.
  8. Закрывают крышку бокса, фиксируя ее резьбовыми винтами.

Преимущества применения распределительных коробок

Удобство использования коробок монтажных является вполне обоснованным:

  • Изделия выпускают под разную мощность электрических линий.
  • Обеспечивается высокая степень защиты контактов при правильном выборе типа устройства.
  • Отсутствие сложности монтажа корпуса и соединения проводов.
  • Широкий выбор форм и декоративного исполнения, например, распаечные коробки наружной установки под дерево.
  • Возможность доступа к коммуникациям и переподключению.
  • Долговечность конструкции.

Заключение

Несмотря на простоту работ по монтажу распаечных коробок, важно помнить, что допуск к такому роду деятельности имеют только специалисты электрики и электронщики, если речь идет о разводке сигнальных проводов!

fb. ru

Распределительная коробка для электропроводки — назначение, обзор видов

Сеть потребления электроэнергии повторяет географию расселения людей. Если там, где энергия вырабатывается, особой замысловатости и многоуровневости в электрических сетях не наблюдается, то там, где электроэнергия обеспечивает нас всем — от работы до отдыха — уж насколько разветвленная сеть, настолько и непредсказуемая. Так как всегда подключаются новые потребители, и старые потребители, как говорится, входят во вкус, и все подключают, подключают и подключают.

И если раньше тянули два провода от столба к столбу, а потом в избу крестьянина — и зажигали лампочку Ильича под потолком, и … народ радовался: «Загудели, заиграли провода, мы такого не видали никогда…», то теперь нужно серьезно думать об электроснабжении и, прежде всего, о надежных соединениях.

Предназначение распределительных коробок

Сеть любого потребителя является разветвленной и состоит из нескольких ветвей, или подсетей потребления. Это связано как с непростой конфигурацией жилого пространства, так и с различным характером потребляющих устройств.

  1. Обязательной всюду является сеть освещения. Она может быть единой (допустим, на дом или квартиру) или тоже состоять из нескольких осветительных подсетей.
  2. Второй сетью является розеточная. Если в сети освещения мощность распределена по точкам более-менее равномерно, то розеточная сеть должна быть готова к включению в нее потребляющих устройств достаточно широкого диапазона мощностей. Розеточная сеть чаще делится на несколько ветвей. Причем, они могут быть и функционально разными, что повлечет за собой и различия в потребляемых сетями мощностях. Например, кухонная сеть розеток должна питать холодильник, плитки, микроволновку, посудомоечную машину и т.д. В то время как сети розеток в жилых комнатах обычно обеспечивают электроэнергией только настольные лампы, телевизоры и вентиляторы.
  3. Кондиционеры часто выделяют в отдельную подсеть. Они работают мощно и в старт-стопном режиме (как и холодильник), поэтому устройства, предъявляющие более высокие требования к стабильности электропитания, лучше размещать не в одной ветке с ними.
  4. Кроме того, есть еще устройства, питание к которым подводится индивидуально. Это водонагревательные баки, мощные электропечи и так далее.
План расположения распредкоробки

Квартира, сданная строителями в эксплуатацию, содержит, разумеется, минимум две подсети — осветительную и розеточную. Иногда еще отдельно делают сеть розеток для кондиционеров. Но когда в квартиру приходит жизнь, вносятся и необходимые коррективы.

На приведенной здесь самой минимальной схеме электропитания квартиры хорошо видны места разветвления подсетей. Обычно проектанты и строители выбирают для ветвления определенные удобные места в квартире: так, чтобы было и доступно, и незаметно, и ставят туда коробки для электропроводки.

Распределительная коробка должна обеспечить надежные и безопасные коммутации всех ветвлений сети. Разветвления есть большие, или главные, а есть местные, небольшие. Для первых важнее доступность, для вторых — скрытность. Если первые легко находятся визуально, то вторые обычно спрятаны под отделкой, и их находят часто методом «простукивания».

Схема проводки в доме

Строители пускают провода по верху стены, отступив от потолка 15 см. По конфигурации квартиры можно найти в углах, обычно где-то над входными дверьми, распределительные коробки, разводящие проводку по разным помещениям. В комнатах коробками полагается обеспечивать все провода, идущие вниз к розеткам и выключателям. Путь провода, проложенного от светильника скрытно в балке перекрытия по полости, может показать наверху стены и эти распределительные коробки.

При изготовлении собственной дополнительной проводки важно, чтобы она вписалась в уже имеющуюся сеть, которая, как мы уверены, делается строителями-электриками с соблюдением всех норм безопасности. Однако наши новые устройства-потребители очень часто перекрывают номиналы мощностей          и токов, на которые рассчитана исходная сеть, поэтому нельзя, не вникая в детали, слепо копировать уже имеющиеся перед нами образцы. Это касается как требования к токам и мощностям оборудования щитков, требований к типам и сечениям проводов, так и к монтажу распределительных коробок. Потому что разветвители в любых электроцепях — это всегда источники неприятностей и точки, требующие особого внимания.

Типы распредкоробок

Распределительные коробки различаются:

  1. Характером проводки.
    • Скрытая проводка предполагает делать отверстия под коробки распределения. Сами отверстия и штрабы в стенах для проводки уже являются средством ее защиты. В них необходимо ее хорошо закрепить и надежно изолировать.
    • Внешняя проводка и коробки должны быть более защищенными.
    • Наружная проводка, прокладываемая вне помещений, должна иметь защиту от пыли и влаги. Это касается и всего оборудования, в том числе коробок.
  2. Материалом.
    • Металлические — стальные, алюминиевые — более защищенные. Предназначены для стен, выполненных из дерева, где недостаток твердости формы в каком-то из направлений компенсируется прочностью металла. Кроме того, это защита при пожаре. Коробка может защитить соединения какое-то время при возгорании, позволив успеть обесточить сеть.
    • Полихлорвиниловые и другие из пластика. Пластиковые коробки, как и все другое электрооборудование, защищены от возгорания и нетоксичны.
  3. Формой.
    • Круглые изготовляются для установки в сверленных отверстиях. Это обычный простой, применяемый для всех отдельных элементов проводки — для розеток, выключателей — промышленный метод монтажа. Минусы — крепление недостаточно удобное, особенно на зажимных лапках, которые легко разбалтываются. Или на единственном центральном дюбеле. Кроме того, ограничен объем и мала внешняя площадь стенок для подвода проводов с разных сторон. Такие коробки хороши для небольших внутренних коммутаций, например, одиночная линия с одним ответвлением. Однако в любом случае каналов для подвода проводки должно быть как минимум три с трех разных сторон.
    • Прямоугольные. В них очень удобно размещать и крепить клеммные колодки на несколько разветвлений. По боковым стенкам располагаются отверстия для вывода проводки — все очень компактно и наглядно.    Прямоугольные коробки выпускаются в гораздо большем разнообразии размеров. От самых маленьких разветкоробок, до таких, которые называются уже распределительные ящики, и которые от щитков питания с коммутационным оборудованием отличаются только тем, что нет надобности в систематическом доступе к их внутренностям. Поэтому передняя сторона выполнена в виде крышки, а не дверки. Чем больше такая коробка, тем труднее бывает подыскать ей место в каких-то стеновых полостях. Ее и монтируют на стену. Тем более что в доме или квартире таких коробок бывает немного.
  4. Размером, объемом и количеством выводных отверстий. Эти характеристики между собой связаны, и это позволяет выбрать распределительную коробку именно в соответствии с поставленной задачей по разводке сети. Есть коробки, на переднюю панель которых выведены, например, розетки.
Кругая распредкоробка Прямоугольная распредкоробка Распредкоробка изнутри Распредкоробка-розетка

Последовательность монтажа распаечных коробок

Подготовка места для установки коробок
  • Делается подвод кабелей по канавкам к коробкам, на которых для них готовятся отверстия. После установки коробок на место отверстия должны быть доступны для ввода кабелей внутрь.
  • Распредкоробка вставляется и закрепляется на своем посадочном месте, используются алебастр или гипс, дюбели. Крепеж не должен быть помехой для электрического монтажа, тем более не должен быть источником опасности возможных КЗ.
  • В коробке устанавливаются необходимые клеммные колодки. Или им отводится место так, чтобы коммутация проводов легко просматривалась. Соединительные коробки, особенно большие, часто комплектуются клеммными колодками и даже DIN-рейками соответствующих размеров.
  • На проводке делается разборка по фазам проводов. Нулевая фаза приходящего токонесущего провода должна быть синей, провод заземления — желто-зеленый полосатый, фазный провод имеет — белый, черный или красный. Если это не соблюдается, нужно проследить провода по пути всей проводки — от одной коробки к другой — и как-то их отметить. Неаккуратные монтажники могли перепутать провода или, например, в скрытой проводке под штукатуркой скрутить два провода разных цветов — не хватило длины одного, добавили другой. Это вполне бывало, когда внутреннюю проводку делали алюминиевой «лапшой». При такой непрофессиональной путанице самое плохое, когда фаза попадает на нулевой провод. Или, что еще хуже, на провод заземления. Поэтому всегда и всюду надо индикатором проверять фазу. А пробником — ноль и землю. И, если цвета проводов нестандартные, отмечать хотя бы колечками изоленты разного цвета.
  • Выполняется коммутация проводов следующими методами: капельной сварки, пропаивания скруток, коммутации с помощью колпачка без пайки или подключения к соответствующим клеммным колодкам. Следует проводить в порядке фаз, а не проводок. Берется фаза (или ноль, земля) из приходящего провода, подключается к тому же клеммнику из первой отходящей, и так далее по всем коммутируемым проводам. Потом берется следующий провод из приходящего жгута (ноль или земля), подключается к другому клеммнику, далее такой же провод из первого отходящего жгута, и так далее. И так по всем фазам и жгутам проводов.
Разделение проводки

Коммутация проводов

Соединение проводов должно быть надежным и безопасным. Ток, протекающий по проводнику, не должен «чувствовать» изменение сопротивления при прохождении через место коммутации. Если место контакта оказывает большее сопротивление, чем остальная проводка, оно будет разогреваться, окисляться, оплавляться. Окись, являясь изолятором, ухудшает контакт, между проводниками образуется небольшой зазор, в котором начинается тление и искрение. Это резко увеличивает температуру стыка, начинает плавиться и окисляться изоляция, провода «ведет», и результатом этого может стать замыкание фаз. В этом случае наилучший вариант — взрыв и срабатывание автомата защиты. Наихудший — оплавление изоляции, материала коробок, клеммников. Загорание обоев или дешевой изоляции. А это ведет уже к пожару.

   Соединение проводов

Чтобы ничего этого не случилось и нужны надежные коммутации проводников.

При хорошей коммутации должно быть соблюдены следующие параметры:

  • площадь контакта в месте коммутации не меньше площади сечения проводов;
  • при тепловом расширении (а оно неизбежно при прохождении тока) проводников контакт не должен ухудшаться;
  • материалы контакта не должны ухудшаться от окисления;
  • не должно быть резкого изменения электрических свойств проводников в месте контакта.
Контакты по типу скрутки самые ненадежные, так как именно они и покрываются со временем окислами, ведущими к непрерывному ухудшению. Когда делается скрутка, изоляция снимается на длине проводника не менее 3–5 см. После чего разобранные, выпрямленные провода, не содержащие заусенцев или мелких проводниковых «ворсинок» — два или более, туго скручиваются пассатижами. Скрутку изолируют изоляционным колпачком или изолентой так, чтобы изоляция заходила на изоляцию проводов на расстояние не менее 1 см., а провода или жилки в скрутке не оторвались и не торчали в стороны.   Скручивание проводов

Кроме этого, контакты могут быть демонтируемыми и недемонтируемыми.

К недемонтируемым относятся коммутации паяные и сварные. При необходимости их демонтажа делают распайку или отрезание провода. Паяные или сваренные контакты — это те же скрутки, но сделанные неразборными и твердыми, с нанесением на них расплавленного металла. При пайке это делается по всей длине скрутки, с затеканием расплавленного припоя между скрученными проводниками, при сварке на конце скрутки делается капля варки. Различные типы контактов Работа с контактами

После пайки или сварки, после остывания места контакта оно изолируется аналогично тому, как это делается при скрутке — изолентой или изолирующим колпачком.

Нанесенная изоляция должна быть твердо фиксирована на месте контакта.

Соединение проводов в распредкоробке

Скрутка может проводиться специальным изолирующим контактным колпачком, имеющим внутри металлический вкладыш с резьбовым конусным отверстием. В этом случае на скрутку (делающуюся достаточно свободно, чтобы была возможность ее стягивания колпачком) надевается колпачок, который на нее закручивается, стягивая провода и надежно фиксируясь на них своей резьбой.

Скрутка и контактный колпачок

Клеммники — это резьбовые соединения проводников, винты с гнездами для вставки проводов, укрепленные на изолирующем основании. Проводники готовятся удалением изоляции на небольшом расстоянии от края, так, чтобы снаружи от контакта неизолированного провода не было вообще. Нужно померить глубину контактного гнезда и снять изоляцию с провода на такую же длину плюс 1 мм. Провод должен быть чистым, цилиндрическим (если многожилка, то все жилки хорошо свернуты и «причесаны» под цилиндр, а диаметр гнезда должен соответствовать сечению провода. Зажимание провода делается при хорошо фиксированном клеммнике, так, чтобы провод точно был зафиксирован и зажат, что дополнительно еще должно быть проверено. Распределительная коробка должна легко вмещать клеммники с проводами.

Клеммники

Зажимные клеммники одноразовые. В них зажимание проводов происходит пружинным способом. В одноразовые зажимные клеммы разделанный провод (как в предыдущем случае) подается в гнездо до упора. Фиксирующие колющие контакты, направленные внутрь, его закрепляют, создавая электрическое соединение. Площадь должна быть достаточной для создания надежного контакта.

Зажимные клеммники Wago

Зажимные клеммники Wago. Представляют собой изолирующий компактный корпус с гнездами для проводов и рычажком из изолятора для зажимания. Такие клеммники делаются на два и больше соединений. Зажимание происходит кулачковым способом, позволяет легко провести демонтаж и использовать повторно.

Похожие статьи:

domelectrik.ru

Распределительные коробки. Виды, особенности установки

В правильном построении электрической проводки важную роль играют распределительные коробки. С помощью таких коробок осуществляется разводка линий питания электроэнергией по разным помещениям.

Изделие предназначено для обеспечения надежной изоляции соединительных узлов электропроводки с основным кабелем питания. Распределительные коробки конструктивно выполнены в виде пластикового корпуса со специальными отверстиями по бокам для прохода проводов, имеют закрывающуюся крышку.

Классификация
распределительные коробки классифицируют по методу установки:
  • Для скрытой линии проводов. Коробка применяется в пустотах, проемах для организации места соединений проводов. Провода прокладываются в особых каналах, скрыты под штукатуркой, снаружи не видны. После установки и соединения проводов крышку закрывают и замазывают штукатуркой или шпаклевкой.
  • Для наружного применения. Коробка закрепляется снаружи на поверхности стены. Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.

Данная классификация определяет только небольшую часть признаков распредкоробок, но является основной для широкого круга потребителей. Кроме этого вида классов, имеется разделение по назначению и степени безопасности распредкоробок. Этот способ деления актуален в помещениях спецназначения, дает максимальную возможность выбора изделий для создания безопасности, защитить электрооборудование от различных воздействий внутри зданий и помещений.

Классификация по виду защиты, особенностям и назначению:
  1. Распределительные коробки с обычной защитой. Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.
  2. Пылезащитный вид. Служит для монтажа в пылесодержащих помещениях. Предохраняет соединение проводов от пагубного воздействия пыли, и как следствие, на функционирование системы обеспечения электроэнергией.
  3. Влагозащищенные коробки. Обеспечивают защиту соединений проводов от влаги и воды, с помощью резиновой прокладки на крышке, в помещениях с повышенной влажностью воздуха.
  4. Огнестойкого исполнения. Их использование актуально в помещениях с проведением взрывоопасных и огневых (сварочных) работ, с легко воспламеняемыми газами, жидкостями и веществами, с высокими требованиями безопасности. В огнестойких коробках провода монтируются с помощью специальных креплений, удерживаются специальными зажимами.
Конструктивные особенности

Коробки создают хорошую изоляцию для соединений электропроводки и от негативного действия внешних факторов, при этом имеют компактный корпус.

Многие распредкоробки состоят из пластмассового корпуса в виде прямоугольника или круга, разных типоразмеров, с отверстиями специального назначения для входа проводов внутрь коробки.

Коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях:
  1. С наружными установочными отверстиями.
  2. С внутренними крепежными отверстиями.
  3. С фиксацией на тросу. Имеют крепежные элементы фиксации на тросу.

Коробки для внутренней установки отличаются от наружных вариантов. Они устанавливаются внутри полых конструкций из гипсокартона, либо внутри стены. Крепление распредкоробок в стенах из бетона, кирпича или пенобетона производится шпаклевкой, раствором. Для надежности крепления на наружной стороне коробки выполнены удерживающие борозды.

Установка в гипсокартонных перегородках выполняется винтами в монтажные отверстия на дне коробки, либо специальными зажимами и элементами с распором конструкции.

Крышка, закрывающая корпус, фиксируется винтами или на защелках. Коробки внутреннего варианта имеют защелкивающуюся крышку, а наружный вариант выполнен с креплением крышки на винтах. Некоторые виды распредкоробок оснащены элементами для использования заземления, оснащены внутренней металлической планкой с крепежными винтами, отверстиями подключения кабеля и заземления.

Свойства и размеры

Для монтажа элелектропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном вами месте. Ее характеристика должна соответствовать требованиям и техусловиям.

Чаще всего к распределительным коробкам предъявляются следующие требования:
  1. Материал изготовления.
  2. Габаритные размеры, и размеры внутренней части.

Типоразмеры основных вариантов распредкоробок и пластмассы имеют много особенностей из-за технических условий изготовителя. Большинство вариантов типоразмеров круглой формы из пластмассы для наружного и внутреннего монтажа имеют:

  • Диаметр 65 мм, глубина 40 мм, с классом защищенности IР55.
  • Диаметр – 70 мм, глубиной – 50 мм.
  • Диаметр – 80 мм, глубиной – 50 мм.

Такие детали оснащены четырьмя вводами для кабеля с заглушками из резины, уплотняющие вхождение кабеля. Крышка крепится за счет плотного облегания наружного диаметра коробки.

Пластмассовые коробки для проводов в виде прямоугольного корпуса выполняют со степенью защиты IР55, размеры сторон прямоугольника выполнены в интервале от 43 до 380 мм, с глубиной коробки от 35 до 120 мм.

Пластмассовые распределительные коробки
Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:
  1. Не проводит электрический ток.
  2. Невысокая стоимость.
  3. Простота технологического решения изготовления разных форм и размеров.
  4. Несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов.
  5. Длительный срок службы коробки, обусловлен свойством пластмассы (стойкость к естественному разрушению).
Металлические распределительные коробки

При прокладке электропроводов на складах, мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации.

В этом случае оптимальным решением по выбору материала коробки становится металл. Коробки из металла изготавливаются чаще всего способом штамповки из листа стали, с дальнейшей грунтовкой и покраской. Крепление крышки создается применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля, и прокладки из резины для крышки.

Установка распредкоробки

Распределительные коробки необходимы в местах, где разделяется центральный электрический кабель на отводящие линии потребителей. Согласно проекта устанавливаются определенные места (разветвления) монтажа распредкоробок при прокладке электропроводки. Чаще определяются места возле косяков в углу, или на расстоянии 30 см от потолка.

Порядок установки коробок для соединений проводов
  1. В точке входа центрального кабеля в помещение монтируется распредкоробка, фиксируется на подготовленном месте.
  2. Провода отводов питания для потребителей различного назначения заводятся в корпус коробки на 5-7 см.
  3. Внутри корпуса коробки производится маркировка проводов.
  4. В случае необходимости делается чертеж схемы электропроводки на плане помещения, с указанием номеров проводов и особенностей прокладки.
  5. Производится скрутка проводов.
  6. Скрутки проводов чаще всего изолируют пластмассовыми колпачками (СИЗ) или WAGO.
  7. Скрутки помещаются внутрь корпуса коробки так, чтобы крышка могла закрыться.
  8. Закрывается крышка на корпусе.
  9. Производятся облицовочные работы стены, тем самым закрепляются распредкоробки шпаклевочным раствором или штукатуркой.
Особенности соединения проводов

Установка соединений сети электропроводки в окончательную схему системы электроснабжения выполняется по подготовленной схеме. Нагрузка и толщина проводов рассчитываются в период проектирования. Соединение проводов имеет свои особенности, поэтому нужно соблюдать некоторые правила:

  1. Концы провода очищают от изоляции на 2 см.
  2. Если кабели электропроводки оснащены двойной изоляцией провода, то наружный слой очищается на расстоянии 5 см.
  3. Соединение проводов выполняется по цветовому соответствию. Это намного облегчает трудоемкость монтажа проводки.
  4. С использованием плоскогубцев или другого инструмента для электрического монтажа проводки производят обжимку каждой скрутки — (СИЗ) или WAGO.
  5. В комплекте коробки могут поставляться специальные монтажные или клеммные колодки. При их наличии установка соединений проводов делается с применением таких элементов с винтовыми зажимами, не забывая о соответствии цветов проводов.
  6. После проведения , и окончания работы соединения сверяются со схемой электросети, узлы соединений укладываются в корпус коробки, закрывают крышку.
Похожие темы:



electrosam.ru

Кабельные распределительные коробки для электромонтажа | Распределительные и монтажные коробки


Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка - ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.

При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта. Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.

Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.

Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Термин распаечная коробка является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например, коробка распределительная, она же ответвительная. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов. Распределительная коробка, её назначение, особенности и установка.

Использование распределительной коробки для электропроводки.

Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.

Коробка распределительная, назначение, особенности и её установка.

Прочный корпус применяют для защиты соединения электрического кабеля от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.

Коробка распределительная устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.

Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.

Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.

Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.

С помощью запрессовки до начала работ необходимо вставить провод.

Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров.При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.

Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.

Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием изоляционной ленты. Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.

Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка введена в правила для соблюдения электробезопасности.

Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.

Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии - это самая главная защита вашего дома от внезапных возгораний проводки.

Устанавливайте распределительную коробку и живите без проблем.

Монтажные коробки (подрозетники) для кирпичных стен

Подрозетник - монтажная коробка под механизмы электроустановочных изделий

Подрозетники являются очень важной деталью в процессе устройства и монтажа электрической проводки. И гражданские здания, и промышленные не могут обойтись без этого элемента. Подрозетник можно назвать "тенью" розетки, а розетки самая важная деталь, благодаря которой и функционируют все электрические приборы. Подрозетник представляет собой короб, который вставляют в углубление в стене, а следом за ним и непосредственно на него крепят и розетку. В корпусе подрозетника есть отверстия для введения проводов и отдельные - для закрепления самой розетки.

Ещё одно название подрозетника - "монтажная коробка". Некоторые разделяют это два понятия. Существует мнение, что монтажной коробкой называется навесные выступающие детали, а подрозетники - исключительно утопленные. Это неверно.

Зачастую подрозетники плохого качества приводят к выпаданию розеток, а это напрямую отразится на здоровье людей, в особенности маленьких детей. При замене электрооборудования и розеток в частности настоятельно рекомендуется использовать подрозетники. В некоторых случаях они даже необходимы для того, что розетка смогла упереться в них своими распорками. Сейчас для изготовления этого вида изделий используется пластик (полипропилен) или же металл. В первом случае, подрозетник будет дешевле, но в металлическом исполнении - надёжнее и долговечнее. Усы розетки могут продавиться через пластиковые стенки, что повлечёт за собой выпадение самой розетки.

Три вида монтажа подрозетников. Первый - " в короб", когда изделие устраивается непосредственно в стену. Второй - навесной. И третий - специальный для гипсокартонных стен.

Два главных размера по ширине - 60 и 75 миллиметров. Глубина заделки определяет соответствующий габаритный размер подрозетника (25, 32, 44 миллиметров и другой). Форма бывает круглой, квадратной, прямоугольной и так далее. Круглые подрозетники встречаются чаще всего, так как являются более универсальными.

При монтаже подрозетника выступающие части по бокам следует расположить в горизонтальном положении, так изделие будет зафиксировано. Но прежде всё-таки рекомендуется немного расширить отверстие в стене, если это возможно. После пространство до стены следует залить строительной смесью, обычно используют гипс или алебастр. Монтировать нужно "заподлицо" со стенкой. Чтобы повысить звукоизоляционные свойства, лучше подложить под заднюю стенку самой коробки полоску любого звукоизоляционного материала.

Подрозетники для гисокартонных стен

Подрозетники для гисокартонных стен служат для монтажа в них механизмов, которые относятся к электрическим установкам (розеткам, выключателям, димерам, датчикам, термостатам). При создании проекта электроточек подбирается подрозетник исходя из конструктивных особенностей и типа используемого механизма.

Отличительная деталь данного вида подрозетников - регулируемые лапки, выполненные из пластика, которые держат сам подрозетник. Применяются такие подрозетники в пустотелых стенах и перегородках из гипсокартона. Глубина подрозетников быват сорок, сорок пять и пятьдесят миллиметров. Строение подрозетника позволяют закрепить их в одну линию. В интернет-магазине представлены товары российских и европейских производителей, подрозетники могут монтироваться в одно-, двух-, трёх-, четырёх- и пятипостовые.

Существует возможность использования специальных монтажных колец, которые используется в случае, если толщина стены не позволяет закрепить подрозетник. С помощью крышки и специального клеммника подрозетник может быть использован в качестве ответвительной коробки.

Монтаж распределительной коробки: установка, расключение

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Виды распред коробок

По материалу корпуса коробки делятся на:

  1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
  2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

  1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

    Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие.

    С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
  2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.

    Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
  3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
  4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Где купить

Максимально быстро закрыть вопрос можно, посетив ближайший специализированный магазин. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Монтаж распределительной коробки своими руками

Поскольку речь идет об экономии, рассмотрим, как правильно подключить распределительную коробку в общую электросеть. Перед тем, как выполнить монтаж проводов в распаечной коробке, ее следует надежно закрепить. Способ установки в зависимости от типа коробки различается. Общее одно: перед началом работ проводятся тщательные расчеты и наносится разметка, которая затем фиксируется на схеме энергоснабжения помещения.

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

  1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
    Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.
    Примерная схема базовых коробок выглядит так:
  2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

Скрытый монтаж

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Принцип соединения проводки такой-же, а монтаж производится иначе. Сначала устанавливаются узловые коробки, затем к ним подводится наружный кабель. Поскольку защиту от попадания пыли и влаги обеспечивает корпус, кабели заводятся внутрь с помощью уплотнительных хомутов.

При уличном монтаже, используются стягивающие цанговые зажимы.

Провода должны иметь цветовую маркировку: в однофазном исполнении ноль, фаза, и защитное заземление. Не помещает (особенно до соединения концов кабеля) повесить бирки с указанием назначения проводов. После окончательного монтажа достаточно зафиксировать назначение проводов на схеме. Можно наклеить краткие обозначения на внутреннюю сторону крышки, для удобства дальнейшего обслуживания.

Если способы, как расключить распределительную коробку на силовой магистрали понятны: просто соединяем входной и выходные провода по цвету, то подключение выключателя — это совершенно иная схема.

Различные способы подключения выключателя и осветительных приборов

  • Классическое подключение, с использованием распаечной коробки.
    В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.
  • Проводка для светильника без распаечных коробок.
    В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Важно! Перечисленные способы позволяют выполнять разводку кабеля с использованием разных проводников: например, алюминий и медь. В данном случае металлы не соприкасаются, и электрокоррозия не грозит потерей контакта.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

  1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.

    Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
  2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.

    Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
  3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
  4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

  • Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
  • «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
  • После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Итог

Каким бы способом вы не выполняли монтаж распределительных коробок, необходимо помнить о главном — сечение кабеля должно соответствовать току срабатывания защитного автомата на входе в линию.

Видео по теме

85 фото использования и варианты установки

При проведении ремонта в квартире особое внимание уделяется электромонтажным работам. Необходимо качественно провести электропроводку, установить точки подключения, обеспечить безопасность жильцов. Подключение распределительной коробки позволит облегчить проведение таких работ в последующем и присоединение новых электроточек.

Распредкоробка: каково назначение

Этот соединительный бокс имеет множество названий, например, распаячная или ответвительная коробка. В него поступает основное напряжение из источника, а затем оно распределяется по отдельным электрическим линям – на розетку или выключатель.

Данная точка позволяет получить легкий доступ к соединениям проводов, проверить их корректность и внести исправления в неисправных узлах, что видно по фото распределительной коробки.

Если проводить линию непосредственно от щитка, то это будет трудоемко, потребуется дополнительное штробирование стен, использование большого количества кабеля. Да и в случае возгорания и повреждений в соединениях, вам не потребуется вскрывать проводку. Проверить целостность электрокреплений можно быстро, вскрыв ответвительный блок.

Некоторым может показаться, что наличие такого отсека не впишется в интерьер, он будет выделяться на фоне стены или потребует больших усилий.

Но всегда есть возможность эстетично оформить крышку, задекорировать под выбранный стиль комнаты. Затраченные усилия и время окупятся в будущем.

Разновидности электрокоммутатора

Боксы для соединения проводки могут быть разных видов. Они выбираются в зависимости от поставленной задачи в процессе электромонтажа.

Способ монтажа

В зависимости от того, какая схема распределительной коробки используется и как она устанавливается, различают наружные и внутренние боксы.

Коробка, предназначенная под проводку открытого типа (наружная установка), ставится непосредственно на плоскость стены. Основание бурить заранее не надо, поскольку крепление производится на стену с использованием крепежных приспособлений.

Для внутренней установки используются модели под скрытую проводку. Они ставятся в предварительно обустроенной ячейке, которую высверливают, например дрелью с коронкой. В гипсокартоне и других более мягких листовых материалах место для монтажа требуется аккуратно вырезать.

Материал

При выборе следует ориентироваться на прочный и пожаробезопасный материал, отличающийся высоким уровнем термоустойчивости. Чаще всего в продаже можно встретить пластиковые модели из полиамида, полипропилена или литого фторопласта. Такие изделия не будут разлагаться под действием активных соединений.

Коробки достаточно прочные, обладают хорошими изоляционными характеристиками. В отличие от металлических образцов, они более устойчивы к влажным условиям. При возгорании пластик не горит, но начинает плавиться.

Большую защиту для соединений обеспечивают металлические боксы. Для этого выбирают стойкую к коррозии луженую сталь или сплавы алюминия. Во время пожара обеспечивается хорошая защита соединений, что даст время на отключение питания.

Габариты и форма

Размеры распределительных коробок определяются условиями эксплуатации. Влияют число вводов, класс безопасности, цель применения. Для квартиры надо выбирать изделия более 100 мм в диаметре с 2-4 вводным отверстиями.

Наибольшее число вводов, которые могут быть оборудованы – 16, но при этом размеры по ширине и глубине монтажа будут возрастать.

Коробки могут быть круглыми и квадратными, встречаются и прямоугольные образцы. При работе с внешней проводкой этот фактор не имеет технического значения, а выбор определяется эстетичностью крепления. А вот при внутреннем монтаже легче пользоваться круглой конструкцией, так как отверстие такой формы пробурить намного проще.

Степень защиты

Данные коммутаторы играют роль не только упрощения электромонтажных работ, но и обеспечивают безопасность эксплуатации. Поэтому соединение проводов в распределительной коробке должно быть надежно защищено.

Следует учитывать класс изделий:

  • в помещениях без влажности эксплуатируются образцы IP 20 и IP 30;
  • на улице и во влажных помещениях с защитой навесом от прямого воздействия воды применяют IP 44;
  • полная защита от влаги и атмосферных осадков – класс IP 55. Такой вариант часто используют при бытовом электромонтаже;
  • на улице, в грунте применяют IP 67;
  • использование с подводным погружением – IP 68.

Особенности монтажа

В процессе установки коммутатора надо продумать, как соединить провода в распределительной коробке. Самым надежным приемом признана сварка. Достаточно хорошие показатели безопасности демонстрирует пайка. А вот скручивание и клеммное подключение применяются только во внутренних работах.

При этом надо принимать во внимание и место установки. Например, при использовании изделия класса IP 55 на улице клеммные и скруточные соединения могут ослабляться и снижать эффективность монтажа.

Если вы ставите изделие внутреннего крепления, то сначала перфоратором с коронкой обустраивается ниша с извлечением высверленного бетона. От отверстия выводятся штробы для прокладки кабеля. Провода укладываются в эти траншеи с выводом внутрь отверстия на 100-150 мм. Концы проводов надо завести в специальные отверстия коробки.

Для крепления коробки в отверстии целесообразно использовать алебастр или гипс. Затем все провода соединяются, а бокс прикрывают крышкой.

В процессе монтажа рекомендуют руководствоваться такими правилами:

  • коробка ставится на 100-150 мм ниже уровня потолка;
  • бокс не следует закрывать отделочным материалом, к нему должен быть постоянный доступ;
  • для скрытой установки глубина отверстия должна позволять вставить приспособление без существенного выхода за уровень стены;
  • для наружного крепления нужно заранее отметить место монтажа;
  • декоративная крышка поможет украсить конструкцию;
  • при нанесении отделочного материала, например обоев или декоративной штукатурки, надо запомнить место расположения коммутатора;
  • в процессе эксплуатации требуется периодическое обслуживание – подтягивание соединений, контроль нагрева.

Ответвительные боксы являются важным конструктивным элементом, который должен обязательно оборудоваться в процессе электромонтажных работ. Использование данных коробок позволяет существенно повысить надежность электросети после проведения ремонтных мероприятий в доме.

Фото распределительной коробки




Также рекомендуем посетить:

Применение распределительных коробок

Прежде всего давайте определимся с понятиями. Монтажные коробки делятся на распаечные и установочные.

Распаечные (распределительные, разветвительные) коробки - это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.


Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому. Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства. В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра. Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях.

У каждого материала есть свои плюсы и минусы: например, металлические коробки стойки к механическим повреждениям, температурным перепадам и атмосферным воздействиям, а пластиковые изделия не нужно заземлять, так как они сделаны из непроводящего материала, который не сможет замкнуть провода, если те коснутся сторон коробки. Выбор типа и габаритов электрических коробок будет зависеть от схемы электропроводки и места её расположения.

Распредкоробка для наружной проводки называется ещё накладной.Такие изделия используются для построения силовых или слаботочных линий, сочетая корпус круглой или прямоугольной формы с гладкими или гофрированными пластиковыми или металлическими трубками. Обычно выпускаются со степенью защиты IP44 или IP55, имеют крышку и уплотнения в местах входа кабелей, а их корпус выполняется из оцинкованного металла или непроводящего материала (плексигласа, полистирола, гетинакса, АБС-пластика и др.). Уровень защиты IP65 и выше позволяет использовать изделия во влажных и пыльных помещениях.

Иногда распаечная коробка требуется на внешней стороне вашего дома, гаража или здания, в таком случае необходимо использовать её специальный тип с соответствующими уплотнениями и характеристиками. Атмосферостойкие изделия являются идеальным решением для наружного подключения: когда установлены правильно, они не боятся плохой погоды, влаги и пыли, защищая содержимое (стыки проводов и кабелей) от повреждения и короткого замыкания.

Коробки распределения для внутренней проводки обычно выпускаются с уровнем защиты IP20-30, изготавливаются из полистирола и/или полипропилена, оснащаются крышками, могут быть двойными, тройными, соединенными последовательно и имеющими выходы для соединения коробок между собой.


Другой вид монтажных коробок - подрозетники - используется в основном для размещения и удержания выключателей или розеток. Эти конструкции открыты, им не нужны лицевые панели или крышки, потому как их предназначение - фиксировать электроустановочные изделия в стене. Корпуса выполняются из огнестойкого пластика или металла и имеют, как правило, круглую форму диаметром 76 мм. Места входа кабелей могут быть выполнены в виде отверстий или ответвлений. Такие коробки устанавливаются внутрь, заподлицо с поверхностью стены, и должны быть достаточно велики, чтобы вместить провода с расстоянием между ними. Коробка должна быть надежно закреплена внутри стены при помощи отвердителей наподобие алебастра.



Советы и рекомендации

Жизнь типичной электрической монтажной коробки может измеряться десятилетиями. Время от времени обновления в проводке внутри здания могут диктовать установку большей коробки для размещения дополнительных электрических развязок или толстых электрических кабелей. В зависимости от толщины и количества проводов, предназначенных для сращивания или подключения, возможно, потребуется немного больше места, чем может предложить стандартное изделие, и тогда придется заменить существующую конструкцию, сделав выбор в пользу более глубокого или широкого варианта. Надо запомнить, что ни одно силовое соединение не должно происходить вне коробки - как в целях безопасности, так и из соображений удобства обслуживания.

Исключите возможность защемления провода между коробкой и крышкой. Хорошее правило заключается в том, чтобы никогда не заполнять внутреннее пространство полностью. Оставьте себе достаточно места для работы с проводами и их свободного размещения, и не режьте свой провод слишком коротко, чтобы потом не растягивать его.

Кроме толщины и количества самих проводов в коробке надо учесть и их соединения, будь то пропаянные скрутки с колпаками, клеммники или зажимы, которые также потребуют дополнительного места в коробке, так что имейте это ввиду при планировании проекта. Ваши распределительные коробки могут также потребовать размещения заземляющих проводов в дополнение к "горячим" и "нейтральным" кабелям.

Вне зависимости от выбранного типа изделия и места, где выполняются электроустановочные работы, такие операции имеют множество особенностей, в связи с чем должны проводиться исключительно профессионалами. Если поменять смеситель или поклеить обои может любой, то ответственную и небезопасную работу с электропроводкой лучше оставить специалистам, обладающим необходимыми инструментами и знаниями.

С ассортиментом распределительных коробок торговой сети "Планета Электрика" Вы можете ознакомиться  в каталоге.

Электрические коробки для установки вне помещений | Приобретайте внешние электрические коробки и наружные световые коробки в Интернете

Хотя большинство людей думают о наиболее важных элементах освещения как о светильниках или лампах, мы понимаем, что существует несколько компонентов, работающих вместе для достижения конечного результата надлежащего освещения. Например, правильная электрическая коробка для наружного освещения имеет первостепенное значение для успеха, но ее часто упускают из виду.

Если у вас есть какие-либо наружные розетки, используемые для освещения или для других целей, вы, возможно, уже знаете, что такое водонепроницаемый бокс и почему это так важно.Если нет, краткий обзор заключается в том, что водонепроницаемая коробка действует как страховка от повреждений, особенно повреждений, вызванных водой, для розеток. Когда дело доходит до атмосферостойких крышек для осветительных коробов, в этой области вам может потребоваться немного предметов первой необходимости.

Мы предлагаем широкий выбор всепогодных электрических коробок для любых потребностей и бюджета. Благодаря доступным ценам и всему необходимому, мы уверены, что вы найдете все, что вам нужно, в одном месте с нашим инвентарем. Один из важнейших продуктов - удлинитель или переходник.Мы предлагаем эти предметы в нескольких типах, чтобы вы могли выбрать то, что подходит вашему тарифному плану. При поиске заглушек и монтажных проушин вы найдете доступные решения и для этого компонента.

Нельзя отрицать важность хорошей прокладки для такой области, поэтому мы предлагаем несколько вариантов в этой области от маленькой прокладки до более крупной прокладки землевладельца.

Независимо от того, какую часть помещения вы хотите отремонтировать или модернизировать, наши всепогодные аксессуары для крышек осветительных коробов помогут вам.Каждый вариант, который мы предлагаем, был произведен в соответствии с высочайшими стандартами, чтобы гарантировать высокое качество и надежность в течение многих лет. Найдите подходящий вариант для своей коробки уже сегодня.

Если во время совершения покупок у вас возникнут вопросы, свяжитесь со специалистом по освещению сегодня. Мы всегда рады помочь нашим уважаемым клиентам найти правильное решение.

Top-10 Водонепроницаемая электрическая распределительная коробка Best Picks

Обновлено 12.08.2019:
Долговечные водонепроницаемые электрические распределительные коробки с простыми в работе компонентами.Они удобны и подходят для подключения уличного освещения сада. Провода быстро вставляются без каких-либо инструментов и винты небольшого размера, которые не подвержены коррозии, но надежно удерживаются на месте.

Сделанные для защиты от влаги, внешние распределительные коробки могут быть установлены под землей для полной защиты проводки. Распределительная коробка на открытом воздухе с винтами и разъемами, обеспечивающая простоту установки, является лучшим вариантом для подключения наружной электросети и идеальным вариантом для освещения внутреннего дворика в саду.

: Водонепроницаемая соединительная коробка YS


  • Прочная и водонепроницаемая специальная конструкция
  • Защита внешней оболочки шнура питания
  • Включает 2 группы герметичных подушечек из силикагеля
  • Распределительная коробка снаружи IP68, двухпозиционная техника
  • Идеально подходит для всех типов светодиодного освещения в саду
  • Защита от влаги и пыли Защита от пыли и УФ-излучения
  • Водонепроницаемые распределительные коробки широкого назначения

£ 6 Электрическая соединительная коробка YS - готово!


: Водонепроницаемая 3-ходовая распределительная коробка HUYU IP68


  • Для электрических установок или наружных проводов
  • Распределительная коробка с защитой от дождя для длительного использования
  • Водонепроницаемое уплотнительное резиновое кольцо различных размеров
  • 3-контактный соединительный зажим, без короткого замыкания
  • IP68 Water Plus Защита от пыли с УФ-защитой
  • Для подключения наружного освещения и фонарей
  • Установить снаружи, под водой и под землей

ПРОФИ

  • Противопожарная защита от пыли
  • Защита всех кабелей

£ 7 Водонепроницаемая 3-полосная распределительная коробка HUYU - получите!


: Наружная электрическая распределительная коробка MasterPlug IP54


  • Обеспечение безопасного внешнего источника питания
  • Откидная передняя крышка - Защищенный боковой фиксатор
  • Идеальное украшение для рождественских огней
  • Обеспечивает степень защиты IP54 от атмосферных воздействий и пыли
  • Для сада, дома или отдыха на свежем воздухе
  • с удлинителем на четыре гнезда
  • Устойчивый к погодным условиям прочный внешний электрический ящик

ПРОФИ

  • Погодостойкий бокс
  • Для световых украшений

£ 16 Распределительная коробка MP для установки вне помещений - достать!


: Водонепроницаемая розетка Chefic для установки вне помещений

Водонепроницаемая розеточная коробка для установки вне помещений, удовлетворяющая большинству потребностей, и M20, доступная для проводов сечением от 9 мм до 14 мм.Простота использования, включая внутреннее пространство более значительного размера 110 x 80 x 55 мм, доступное для размещения светодиодного электрического пускателя.


  • Сопротивление сжатию и температуре
  • Одноразовый для установки светодиодного стартера
  • Первоклассные компоненты из пластика
  • удовлетворяет большинство ваших потребностей
  • Более безопасная розетка по сравнению с другими
  • Простота развертывания с большей внутренней площадью

ПРОФИ

  • Идеальные светодиодные садовые фонари
  • IP66 Используется на открытом воздухе

Компоненты первого класса, изготовленные из АБС-пластика, обладают сопротивлением сжатию и температуре.Атмосферостойкий IP66, который можно использовать как снаружи, так и под землей. Намного более надежный по сравнению с другими, это санкционировано TUV, VDE плюс CE. Полностью защищен от воды и пыли.
[Оценка: 9/10] £ 9 Get It → Chefic Waterproof Socket Box

: Всепогодный трехпозиционный распределительный шкаф gWhole

Защищенный от атмосферных воздействий электрический шкаф со степенью защиты IP 66 с соединителями проводов диаметром от 5,5 до 10 мм. Характеристики включают водонепроницаемость и устойчивость к влаге, включая солнцезащитный крем, а также антикоррозийную функцию.

Легко восстановить и просто не обрезать кабель для накопленной универсальности. Подходит для светодиодных фонарей, уличного освещения и т. Д.


  • Ремонт без усилий - просто без резки проволоки
  • Подходит для садового светодиодного освещения и т. Д.
  • Характеристики Водонепроницаемость - Устойчивость к влажности
  • Солнцезащитный крем и встроенный антикоррозионный элемент
  • Водонагревательные установки и различное оборудование

Открытый дисплей со светодиодной подсветкой идеально подходит для подсветки заднего сада и т. Д.Дополнительное использование в морских, речных, океанских или подземных технологиях, подземных технологиях, управлении земляными работами, солнечно-ветровой энергии, солнечных водонагревательных установках, разнообразном оборудовании и инструментах. 90 дней кэшбэка и 1 год гарантии без вопросов.
[Рейтинг: 9/10] £ 11 Get It → г Всепогодный электрический шкаф

: Защита от атмосферных воздействий внешней распределительной коробки AtpWonz

Этот водостойкий соединительный элемент для внешней распределительной коробки безопасен для использования в домашних условиях, на заднем дворе или на открытом воздухе и используется для ремонта, а также для «растягивания» проводов электропитания.

Он удлиняет электрические кабели с 3 полюсами, по выбору для подключения 2 или, возможно, 3-контактных выводов, плюс легкое подключение для самостоятельных проектных инструментов. Размеры кабеля от 5 до 10 мм и размер распределительной коробки 80 мм.


  • Подходящее внешнее освещение для быстрого подключения
  • Простое подключение для внешних кабелей
  • Включите фазу, нейтраль в дополнение к кабелю заземления
  • Влагостойкость - устойчивость к частицам пыли
  • Резиновые шайбы плюс IP68 Водонепроницаемость сверху

ПРОФИ

  • Для наружного освещения
  • Удлинитель кабелей питания

Эти разъемы включают в себя кабель под напряжением, нейтраль и кабель заземления, золотой - провод под напряжением, серебристо-серый - нейтральный провод, черный цвет - кабель заземления.Он поставляется с уплотнительной резиновой шайбой и имеет водонепроницаемость IP68.

Влагостойкий и устойчивый к пылевым частицам, он подходит для быстрого подключения к внешней светодиодной подсветке, а также к внешним кабелям.
[Рейтинг: 9/10] £ 5 Get It → Внешняя распределительная коробка AtpWonz

: Электрозащита Wiska для защиты от атмосферных воздействий

Огнестойкий и не содержащий галогенов, этот чрезвычайно устойчивый к атмосферным воздействиям электрический кожух обеспечивает больше внутреннего пространства благодаря большой крышке.

Закрытые и не подверженные коррозии винты крышки быстрого сброса из пластмассы закрывают емкость с помощью всего лишь поворота на четверть. Он обеспечивает защиту от атмосферных воздействий IP66, устойчив к ультрафиолетовому излучению, небьющийся и ударопрочный.


  • Закрытый и не подверженный коррозии корпус
  • Чрезвычайно устойчивый к минералам плюс
  • Быстросъемная крышка с винтами из ПВХ
  • IP66 Безопасный, ультрафиолетовый и ударопрочный
  • Контейнер аварийного останова с четвертью вертлюга

Это полностью подходит для интенсивных условий или, возможно, на открытом воздухе.Экономия трудозатрат благодаря более быстрому доступу к проводам через самоуплотняющийся упор и отсутствию необходимости в дополнительных инструментах.

Имеет встроенную резьбу, через которую можно сразу установить кабельные вводы. Запатентованная смесь избавляет вас от дополнительных процедур работы. Прочный корпус изготовлен из 2 различных типов фитингов пресс-формы.
[Рейтинг: 9/10] £ 9 Get It → Погодостойкий кожух Wiska

: Внешняя переключаемая розетка для защиты от атмосферных воздействий BG

Эта защищенная от атмосферных воздействий внешняя коммутируемая одиночная розетка, предназначенная для защиты потенциально серьезных источников электроэнергии в самых суровых погодных условиях, является водонепроницаемой по классу IP.

Обеспечивает наилучшее разрешение для защиты электричества под открытым небом. Электрический выключатель имеет степень защиты IP66 по безопасности по сравнению с погружением в водную систему. Он имеет прочный, устойчивый к ультрафиолетовому излучению корпус электрического переключателя для обеспечения безопасности.


  • 25 лет гарантии на неисправные компоненты
  • Заглушка для ввода проводов на 4 позиции
  • Великий в самых суровых обстоятельствах
  • Крышки для закрытия крепежных винтов
  • Водонепроницаемость IP66 для надежного питания

ПРОФИ

  • Очень простая установка
  • Светодиодный индикатор питания

Он оснащен неоновым светодиодным сигналом электрического питания, который может быть подключен к сети, чтобы загораться всякий раз, когда он остановлен или, возможно, в зависимости от израсходованных крышек кабелей, и этот электрический выключатель легко настроить.

Имеет четко различимые концевые заделки с использованием вывернутых ограниченных винтов. Есть возможность ввода проводов по 4 краям корпуса, чтобы удовлетворить практически все требования к вводу кабеля. Вы найдете 2 уплотнительных колпачка с резиновыми стенками для обеспечения безопасности от попадания воды.
[Оценка: 9/10] £ 7 Get It → BG Разъем погодозащищенного переключателя


Всепогодные электрические коробки для безопасных садовых соединений

: Навесная водонепроницаемая электрическая распределительная коробка ESR

Универсальная навесная водонепроницаемая электрическая распределительная коробка из ПВХ с внутренними размерами 240 мм в длину, шириной 190 мм и глубиной 90 мм. Пластиковые винты не вызывают коррозии.2 винта можно удерживать в одном месте, поэтому крышка ведет себя как гибкий шарнир, а ее водонепроницаемость соответствует степени защиты IP56.


  • Подходит для развертывания за пределами
  • Проконсультируйтесь по оценке водонепроницаемости
  • Навесной + легко снимаемая крышка
  • Может быть просверлено для прохода проводов
  • Жесткое пластиковое соединение с наклоном
  • Водонепроницаемость соответствует IP56

Его можно просверлить для ввода проводов, что гарантирует установку точных кабельных вводов в соответствии с вашими проводами и поддержания водонепроницаемости корпуса - кабельные вводы приобретаются отдельно.

Распределительная коробка из ПВХ и АБС с гладкими краями и легко снимаемой крышкой. Допуск к использованию на открытом воздухе, но, пожалуйста, ознакомьтесь с рейтингом водонепроницаемости и т. Д.
[Рейтинг: 9/10] £ 11 Получить → Распределительная коробка ESR

: Распределительная коробка DRiBox для наружной установки

Эта наружная электрическая распределительная коробка обеспечивает водонепроницаемое подключение к электросети и расширяет стратегию безопасности для размещения любого отдельного внешнего разъема.

Первоклассный и легкий в развертывании легкий переносной контейнер может соединять один соединитель, сохраняя его чрезвычайно сухим, а также защищенным от частиц пыли. Идеально подходит для характеристик воды, а также для наружных отопительных приборов.


  • Рыбалка, генераторы или аккумулятор
  • Тепловые узлы зимнего сада, свет, палатка
  • Легкость развертывания, Light + Kids Secure
  • Зажим элементарного замка - винты не нужны
  • Для газонокосилки, косилки, кустореза
  • Степень защиты IP55 с дополнительной блокировкой

ПРОФИ

  • Полностью защищенный от атмосферных воздействий бокс
  • поставляется в черном или зеленом цвете

Этот особенно полезный продукт идеально подходит для использования в домашних условиях, однако он столь же эффективен как для повседневного досуга, так и для сценариев отдыха.

Доступный в черном или зеленом цвете, вы можете использовать его для режущих инструментов для живой изгороди, блоков обогрева зимних садов, освещения, палаток, яхтинга, рыбалки, генераторов или увеличения заряда батарей.
[Рейтинг: 9/10] £ 9 Get It → Распределительная коробка DRiBox для установки вне помещений

: Распределительная коробка LemonBest для улицы

Водонепроницаемая открытая водонепроницаемая распределительная коробка класса IP 65 для наружных работ - для проводов сечением от 4 до 8 мм. Впечатляющие наружные кабельные соединения с надежным герметичным уплотнением, которое делает эти внешние разъемы очень надежными.

Он лучше всего подходит для освещения уличными прожекторами и идеально подходит для освещения пешеходных дорожек и подключения подземного света. Кабельная проводка проста в эксплуатации, и коробка имеет невероятную ценность, если на вашем заднем дворе требуется проводное соединение.


  • Обеспечивает полную безопасность проводов
  • Кабельная разводка коробки легко функционирует
  • Может быть установлен крест-накрест или вертикально
  • Развертывание как внешний соединительный контейнер
  • Клеммная колодка Электрический потенциал 450 В переменного тока

ПРОФИ

  • Монолитная постройка
  • Полная защита кабелей

Водонепроницаемый, он может быть установлен крест-накрест, а также в качестве вертикальной внешней распределительной коробки, чтобы скрыть силовые разъемы вокруг вашего дома или любого здания.

Cabling прост в эксплуатации и обеспечивает максимальную безопасность проводной линии. Затраты на установку освещения дверей в дополнение к другим возможностям подключения света, кабельная разводка проста в управлении, более удобна и надежна.
[Рейтинг: 9/10] £ 9 Get It → Распределительная коробка LB для использования вне помещений

: Крышка кабельной коробки EgoEra для улицы

Водонепроницаемая крышка кабельной коробки для наружных работ с размерами 75 x 40 x 65,5 мм, размер контейнера исключительно 140 мм, максимальная длина.Защита от воды и пыли, степень защиты IP68, надежность в трех режимах. Двойные выходы. 5-полюсный винтовой зажим, подключение от одного к одному - сечение провода минимум 5 мм, максимум 14 мм.


  • Коробка соответствует IP68 и долговечна
  • Размеры: 75 x 40 x 65 мм Контейнер
  • Двойные выходы - подключение один к одному
  • Подходящее быстрое соединение - Освещение под открытым небом
  • Водонепроницаемый и пыленепроницаемый бокс

ПРОФИ

  • Подключите наружное освещение
  • Контакты с никелевым покрытием

Подходит для быстрого подключения к внешнему освещению, внешней разводке кабелей, расширению, а также подключению проводов, простая установка и превосходное функционирование.Водонепроницаемая распределительная коробка, 3 внешних винта, 1 пятиполюсный наконечник, водонепроницаемая петля.
[Оценка: 9/10] £ 13 Get It → Кабельная коробка EgoEra на открытом воздухе

Эти водонепроницаемые электрические соединительные коробки для установки вне помещений со стратегией герметизации гарантируют длительный срок службы даже при постоянном воздействии влажности.

Безопасное разрешение, обеспечивающее профессиональную и чистую герметизацию контейнера. Идеально подходит для обогревателей патио, туннелей, садовых пространств, а также для «наружного освещения».


Что такое распределительная коробка с классом защиты IP?

<Вернуться к FAQ

Что такое распределительная коробка с классом защиты IP?

Самая важная цель наружной распределительной коробки - не допускать попадания внутрь грязи, мусора и влаги. Коробки с такой защитой, то есть с водонепроницаемостью и устойчивостью к частицам, известны как распределительные коробки с классом защиты IP. West Tool Enclosures предлагает лучшие на рынке распределительные коробки с классом защиты IP.С обширным каталогом размеров и конфигураций на выбор. Начать здесь!

Любая распределительная коробка с классом защиты IP способна противостоять проникновению определенного количества жидкости и твердых частиц. Однако не все они одинаковы. Некоторые ящики могут остановить только вертикальные капли воды. Другие могут пережить полное погружение.

West Tool Enclosures (WTE) уже много лет производит конфигурируемые распределительные коробки с классом защиты IP. Мы производим водонепроницаемые корпуса, предназначенные для любых условий окружающей среды, поэтому, если вам нужно защитить свои электрические системы от случайной пыли, мусора или воды, мы поможем вам.

Понимание рейтингов IP

IP означает «Защита от проникновения» или «Международная защита». Рейтинг IP - это стандарт оценки, который измеряет, насколько хорошо защищен корпус от проникновения, посторонних предметов и влаги. Международный стандарт EN 60529 определяет систему рейтинга IP.

Типичный рейтинг IP выглядит примерно так: IP65. Две цифры обозначают уровень защиты корпуса от твердых и жидких посторонних предметов.

Первая цифра обозначает твердые тела. Например, в нашей распределительной коробке IP65 шестерка означает, что она полностью устойчива к пыли. Пять означает, что он может выдерживать слабые струи воды с любого направления.

Чтобы понять, с чем может работать распределительная коробка с классом защиты IP, вам нужно знать, как читать рейтинги. Распределительная коробка IP66 полностью защищена от проникновения твердых частиц и сильных струй воды. С другой стороны, распределительная коробка IP00 не имеет никакой защиты от влаги и вторжений.

Распределительная коробка со степенью защиты IP36 превосходит высокие уровни влажности, но предметы размером меньше 2,5 мм провода могут легко проникнуть внутрь. Между тем, распределительная коробка со степенью защиты IP63 полностью защищена от проникновения пыли, но не может защитить от горизонтальных или даже острых брызг воды.

WTE рекомендует сначала оценить окружающую среду, чтобы определить необходимый уровень твердой и жидкой защиты. Мы создаем распределительные коробки для всевозможных настроек и упрощаем вам выбор именно того, что вам нужно, с помощью нашего инструмента онлайн-дизайна.

Почему рейтинг IP имеет значение?

Что важно при выборе распределительной коробки с классом защиты IP? Степень защиты IP - это ваш ориентир для уровня защиты, обеспечиваемой каждой распределительной коробкой. Они определяют тип среды, для которой больше всего подходит распределительная коробка. Важно знать требуемый рейтинг IP для конкретной установки. В противном случае вы не сможете защитить его должным образом.

Степень защиты IP

, пожалуй, наиболее важна для прочности и долговечности распределительной коробки.Распределительная коробка с классом защиты IP обеспечит лучшую защиту электрических компонентов и будет работать намного дольше, чем распределительная коробка без защиты.

Защищенный ящик устойчив к воздействию твердых частиц, которые могут поцарапать или повредить его. Точно так же он может отводить влагу, которая является причиной ржавчины.

Преимущество корпусов и распределительных коробок WTE заключается в том, что они могут быть оснащены функциональным порошковым покрытием. Порошковое покрытие очень хорошо противостоит ржавчине и коррозии, поэтому оно может значительно увеличить срок службы распределительной коробки из углеродистой стали.

Мы также предлагаем широкую цветовую гамму, потому что нашим клиентам нужны соединительные коробки для разных мест. Есть выбор цвета с антибликовым покрытием (серый ANSI 61), зеленый лес, чтобы ваш корпус гармонично вписался в окружающую среду, светоотражающая белая отделка, которая хорошо защищает компоненты от тепла от солнца, и множество других вариантов, которые подойдут вам. предпочтение.

Наши коробки долговечны даже без защитного слоя. Мы производим их из высококачественной нержавеющей стали, начиная с 304 и заканчивая прочной и неумолимой 316, которая обеспечивает надежную защиту.

Какую распределительную коробку с рейтингом IP лучше всего купить?

Помните, чем лучше защита соединительной коробки, тем дороже будет ее изготовление. В большинстве случаев не требуется особой защиты, но, опять же, вы не можете позволить себе рисковать своими хрупкими электрическими системами.

Вопрос в том, какой тип распределительной коробки с классом защиты IP подходит для вашей ситуации?

Личная безопасность

Для личной безопасности и безопасности ваших сотрудников вам понадобится распределительная коробка с классом защиты IP не ниже IP1x (x означает значение уровня водонепроницаемости).Распределительные коробки со степенью защиты от IP10 до IP17 защищают электрические компоненты от твердых тел размером более 50 мм (руки, предметы и т. Д.). Твердые тела меньшего размера все еще могут проходить.

Физическое вторжение

Если вам нужна распределительная коробка, устойчивая к физическому проникновению (например, медные провода и мелкие инструменты размером более 1 мм), распределительная коробка должна иметь степень защиты IP4x.

Корпуса

со степенью защиты от IP40 до IP47 не могут быть взломаны с помощью небольших инструментов и проводов.Они должным образом защищены от физического вторжения.

Сильный дождь

Сильный дождь требует соответствующей защиты от воды. Для этого лучшая распределительная коробка должна иметь степень защиты IP не ниже IPx4 (x здесь означает степень проникновения пыли).

Распределительная коробка IP04 может выдерживать водяные брызги с разных сторон. Однако он не очень хорошо справляется со струями воды под давлением.

В таких средах, как автомойки, требуются распределительные коробки со степенью защиты не ниже IP05.Распределительная коробка IP05 выдерживает разнонаправленные струи воды под низким давлением. Распределительная коробка IP06 справляется со струями высокого давления, а распределительная коробка IP07 может выдерживать полное погружение в жидкость на глубину до 1 метра.

В зависимости от интенсивности ливня любая из этих распределительных коробок может предложить отличную защиту от проливного дождя и чрезмерно влажной погоды.

Пыльная среда

Лучшая распределительная коробка с классом защиты IP для сред с плавающей пылью и мусором должна иметь степень защиты IP не ниже IP6x.Эта распределительная коробка полностью защищена от попадания пыли. Он подходит для таких сред, как мельницы, шахты, карьеры и места с большим количеством плавающей пыли и мусора.

Любая распределительная коробка со степенью защиты от IP60 до IP69K непроницаема для частиц размером с пыль.

Нужна распределительная коробка с классом защиты IP? Вот почему WTE - лучшее место для поиска

WTE уже много лет занимается производством высококачественных корпусов из нержавеющей стали. Это означает, что мы знаем свое дело.Электрические шкафы из прочных материалов, высокофункциональная отделка и широкий спектр возможностей индивидуальной настройки делают нас лучшими в своем бизнесе, когда речь идет о электрических шкафах любого типа. Но почему вы должны выбрать нас для поставки распределительных коробок с классом защиты IP?

Наши распределительные коробки изготавливаются по заказу

Устали отправлять обратно корпуса, потому что они не соответствуют вашим требованиям? Таких проблем не существует в нашем лесу. Все корпуса WTE разрезаются на заказ, а это значит, что каждый провод, каждый кабелепровод и каждая кнопка имеют правильный вырез.

Плохо сделанные разрезы - головная боль при установке. Помните, вы можете потерять гораздо больше, чем просто время. Плохо вырезанные корпуса менее эффективны. Они тратят больше энергии на внутреннее охлаждение, а поскольку в них есть открытые пространства, в них легче проникает пыль и влага.

Мы слышали немало жалоб на наших конкурентов и их неточно размещенные сокращения. Не нам! Мы очень скрупулезно относимся к требованиям наших клиентов. Все наши корпуса разрезаются на заказ, чтобы они были готовы к подключению.

Две недели на выполнение вашего заказа

Вам не нужно читать это второй раз. Каким бы невероятным это ни было, мы - единственный производитель корпусов, способный выполнить заказы всего за две недели. Обычно корпус нужно ждать не менее месяца. Иногда у других производителей это занимает до 8 недель.

WTE - это не только эффективность; мы также хотим помочь вам сэкономить время. Время - деньги, и чем раньше у вас появится вольер, тем быстрее вы сможете начать или возобновить бизнес.

Мы отправляем полностью собранные корпуса

Большинство других производителей электрических корпусов объединяет то, что их корпуса непросто установить. Отчасти потому, что не все являются инженерами-электриками, но в основном потому, что сборка любого корпуса с нуля - непростая задача.

Это не проблема, с которой сталкиваются наши клиенты, потому что мы - одна из немногих компаний, которые поставляют полностью собранные корпуса. Все, что вам нужно, - это элементарные знания о корпусах для его установки.Поскольку все вырезано точно по заказу, процесс установки и подключения может быть несложным.

Простые в заказе распределительные коробки с классом защиты IP

Заказать корпус - это не ракетостроение, поэтому это должно быть быстро и легко. Вот почему был создан наш инструмент онлайн-дизайна. Это позволяет вам разместить заказ самым простым способом, при этом включая все необходимые функции и конфигурации.

Вы начинаете с базовой конструкции, а затем выбираете насадки / опции в простом пошаговом процессе.Когда вы будете удовлетворены, вы даже сможете загрузить файлы cad и подать документы, если вам нужны бумажные копии приложения.

Мы выставим вам счет только в том случае, если вы уверены, что у вас есть то, что вам нужно. Наш процесс помогает нам устранять ошибки, которые могут дорого обойтись нашим клиентам как с точки зрения денег, так и времени.

Качество, которому можно доверять

Качество американского производства - это непростая задача. На рынке, полном дешевых подделок, вам нужна уверенность в том, что вы получаете распределительную коробку с классом защиты IP, качественную сборку и отличное качество изготовления.

Продукты

WTE обычно служат дольше, потому что они созданы с использованием лучших материалов и современного оборудования. Вы можете быть уверены, что наши корпуса прослужат вам дольше и обеспечат лучшую защиту. Попробуйте наш инструмент для дизайна и зарегистрируйте учетную запись, чтобы отслеживать свои пользовательские сборки и упростить заказ.

Аксессуары для светодиодного освещения - коммерческие мини-распределительные коробки для установки внутри и вне помещений

Адрес получателя

Адресная строка 2

Город

Государство / Провинция / Регион

Почтовый индекс

Страна USAAaland IslandsAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral Африканский RepublicChadChileChinaChristmas IslandColombiaComorosCongoCook IslandsCosta RicaCote D'IvoireCroatiaCubaCuracaoCyprusCzech RepublicDemocratic Республика CongoDenmarkDjiboutiDominicaDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJersey (Нормандские острова) JordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLao Народно-Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalauPalestinePanamaPapua Нового GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRepublic из KosovoReunionRomaniaRussiaRwandaSaint Китса и NevisSaint LuciaSaint Винсента и GrenadinesSamoa (Independent) Сан MarinoSao Тома и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузии и Южного Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян Майен ОстроваСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТонгаTr Инидад и ТобагоТунисТурцияТуркменистанТуркс и Острова КайкосУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияУругвайУзбекистанВануатуВатикан Государство-государство (Святой Престол) ВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (U.S.) Западная Сахара Йемен Замбия Зимбабве

10 лучших электрических коробок, рассмотренные и оцененные в 2021 году

На рынке доступно несколько видов электрических коробок. Одни изготавливаются для розеток и выключателей, другие - для подвесных светильников. Некоторые из них стратегически разработаны для установки в защищенных от атмосферных воздействий условиях и на открытом воздухе.

Укладываете ли вы кирпич или бетон, очень важно найти лучшие электрические коробки, соответствующие конкретным потребностям вашего дома.Если вы планируете выполнить установку самостоятельно, у меня есть несколько отличных рекомендаций, на которые стоит потратить время. Вы должны быть знакомы с несколькими жизненно важными факторами, включая типы, установку, функции и многое другое.

Лучшие обзоры электрических коробок

1. Регулируемые электрические коробки Madison MSB1G

Электротехническая продукция

Madison разработана специально для электриков. Эта электрическая коробка имеет регулируемую глубину, чтобы удовлетворить различные домашние электрические потребности.Гарантированно прочный, изготовленный из твердых материалов с непревзойденной универсальностью, он идеально подходит для гипсокартона любой толщины, будь то деревянная или металлическая поверхность.

Примечательно, что эти прочные электрические коробки из ПВХ имеют большую емкость проводки, подходящую для различных требований к электричеству и проводке.

Он имеет сверхпрочный корпус весом 42 фунта и запатентованный крепежный винт, который позволяет тщательно отрегулировать интеллектуальную коробку и проникать в различные шпильки. Этот длинный винт позволяет установить его в любом удобном месте, поскольку он обеспечивает стабильность и безопасность.

Мне нравится эта распределительная коробка из-за того, что в ней есть неметаллические отверстия для зажима кабеля, что очень эстетично. Слоты должным образом промаркированы, чтобы помочь вам определить, какое пространство идеально подходит для проводки разного размера.

Для вашего спокойствия этот электрический шкаф внесен в список UL, который соответствует всем стандартам безопасности для источников питания и устройств для вашего следующего домашнего проекта.

Стоит отметить некоторые недостатки: приводные винты требуют дополнительного давления для их установки из-за сопротивления.Кроме того, с помощью кабельных зажимов для шланга сложно отсоединить провода на случай, если вы потеряете их при установке.

Плюсы

  • Регулируемая глубина для правильного монтажа на стене любой толщины
  • Поставляется в прочных коробках из ПВХ для большой проводки
  • Запатентованный сверхпрочный крепежный винт 42 фунта для безопасности и устойчивости
  • Неметаллические отверстия для кабельных зажимов с резьбой размером
  • с маркировкой
  • Внесен в список UL и соответствует стандартам безопасности

Минусы

  • Приводной винт требует давления для установки
  • Проблема с удалением проводов из отверстий для кабелей

Эти электрические коробки были опробованы, протестированы и получили высший рейтинг среди профессионалов и электриков, не являющихся экспертами.Он идеально подходит для вашего следующего домашнего проекта, будь то дерево или металл, и надежно крепится на стене любой толщины.

2. Carlon B114R-UPC Lamson Номер продукта

B114R-UPC от Carlon - продукт с лучшими рекомендациями для домашнего проекта благодаря удобству и простоте установки. Независимо от того, являетесь ли вы экспертом или новичком в ремонте проводов и кабелей в своем доме, этот вариант - верный спаситель. Благодаря просторному внутреннему пространству вы можете быстро закрепить свисающие кабели в одном месте.

Он поставляется с четырьмя крепежными винтами в нижнем левом и верхнем правом углу с зажимными ушками, которые могут лежать ровно, как только вы начнете закреплять их через стены. Вы можете подогнать его под гипсокартон любой толщины, запомнив его размер. Если кажется, что коробки стали теснее, не заставляйте коробки работать, вместо этого отрегулируйте отверстие, чтобы закрепить их.

В случае, если вы устанавливаете в дерево, вы можете изменить его, сняв крылья зажима и винты и прикрепив коробку на место, используя процедуру прямого монтажа.

Что мне нравится в этом продукте, так это то, что он позволяет вам модифицировать его в соответствии с вашими строгими требованиями. Он прекрасно сочетается с любыми стенами, включая гипсокартон, дерево и даже старые конструкции. Все материалы, используемые при производстве этой электрической коробки, изготовлены из высококачественных материалов, что обеспечивает долговечность и долговечность продукта.

Одна вещь, на которую стоит обратить внимание, это проверка крыльев зажима, все ли они в комплекте. Вы можете столкнуться с одним отсутствующим креплением, которое вам может быть сложно установить на стене, если вы не прикрепите его к дереву и не прикрутите напрямую.

Плюсы

  • Предлагает простой процесс установки
  • Обеспечивает просторную электрическую коробку для кабелей или проводов
  • Монтажный винт с зажимами для крепления к гипсокартону любой толщины
  • Допускается модификация под любые типы стен или старые конструкции
  • Гарантированно высокое качество и долговечность использования

Минусы

  • Требуется проверка на предмет отсутствия вложения вложения

Если вы ищете электрическую коробку, которая отлично работает, вписывается в вашу стену, надежно герметична и невероятно просторна, эта электрическая коробка - отличная покупка за ее цену.

3. Hubbell Raco 127 Octagon Box

Чего ожидать от распределительной коробки из тянутой стали? По правде говоря, коробка Hubbell Raco настоятельно рекомендуется для ремонта дома и улучшений, связанных с фиксацией проводки электрической системы. Планируете ли вы улучшить чердак или переделать гараж, этот продукт идеально подходит для настенных и потолочных светильников.

Мне нравится, как вы можете мгновенно установить его в том месте, где вы хотите добавить розетку или увеличить электрическую мощность.Благодаря простой установке с использованием стандартной комбинации головок винтов, ваша работа будет завершена в несколько движений. Если вы планируете использовать винт со шлицевой головкой или головкой Phillips, вы получите гладкий и цельный результат.

Что касается надежности, эта распределительная коробка, несомненно, выдержит испытание временем. Поскольку он изготовлен из прочных материалов, долговечность гарантируется вместе с надежным результатом. Металлические распределительные коробки - это первоклассный материал для ремонта и ремонта дома, излюбленный большинством профессиональных электриков.

Кстати, эта распределительная коробка не идеальна для использования, если вы планируете устанавливать потолочные вентиляторы. Распределительная коробка предназначена только для настенных или потолочных светильников и других электрических удлинителей или звеньев. Он не устоит с потолочными вентиляторами.

Плюсы

  • Идеально для настенных и потолочных светильников
  • Удобство благодаря простой установке
  • Стандартная комбинация головок винтов для быстрого закрытия
  • Изготовлен из сверхпрочной, прочной и долговечной стали

Минусы

  • Не подходит для крепления потолочных вентиляторов

В целом, эта коробка соответствует тому, из чего она сделана, и может упростить ваши рабочие нагрузки для вашего следующего домашнего проекта.Хотя он не предназначен для крепления ваших потолочных вентиляторов, он лучше всего подходит для соединения стен и потолка, а также если вы планируете расширить или отремонтировать электрическую систему чердака или гаража.

4. Регулируемые электрические коробки Madison MSB2G

Одна из многих причин, по которым мне нравится эта электрическая коробка, заключается в ее непревзойденной и выдающейся стабильности как при работе со старыми, так и новыми конструкциями. Для информации, старые рабочие конструкции - это стены, у которых уже есть стойки и гипсокартон, которые скрыты. В то же время новые рабочие конструкции - это конструкции с открытыми шпильками или гипсокартоном.

Эта коробка представляет собой идеальную электрическую коробку для настенного бра благодаря своей универсальности и многофункциональности. Вы можете установить его практически на любую стену; Планируете ли вы разместить его на деревянной или металлической стойке, он идеально подходит для ваших предпочтений.

Для оптимального удобства и бесшовной проводки отверстия для кабелей тщательно промаркированы. Он включает в себя проволочные зажимы, чтобы закрепить вашу распределительную коробку в гипсокартоне, предназначенном для установки.

Кроме того, в комплект входят два крепежных винта длиной 42 фунта, которые помогают закрепить вашу электрическую коробку на месте независимо от толщины ваших стен.Независимо от того, нужно ли вам разместить его на деревянной или металлической стойке, этот крепежный винт обеспечивает отличный захват и удерживает корпус на своем месте.

Поскольку он изготовлен из высококачественного и прочного ПВХ, вы ожидаете, что он прослужит долгие годы, не беспокоясь о его повторной замене.

Примечательно, что электротехническая продукция Madison внесена в список UL и соответствует стандартам безопасности при ремонте и строительстве жилых и коммерческих помещений.

Стоит отметить одну неудачу, чтобы вы могли оправдать свои ожидания, - это то, что отверстие для кабеля может быть более узким для проводов нескольких размеров.Вы можете столкнуться с трудностями, если вставите провода не в то отверстие вместо обозначенного входа.

Плюсы

  • Превосходная и непревзойденная регулируемость
  • Многофункциональный и универсальный, идеально подходит для металлических и деревянных шпилек
  • Кабельные отверстия имеют маркировку для бесшовной прокладки
  • Проволочные зажимы входят в комплект с отверстием для проводки с понижением
  • 42 фунта Более длинный крепежный винт в комплекте
  • Внесены в список UL, прочные и высококачественные ПВХ-материалы

Минусы

  • Кабельный ввод может быть более узким для нескольких размеров проводов

С учетом стандартов безопасности и электриков, этот электрический шкаф станет незаменимым помощником для вашего следующего домашнего проекта.Каждая функция полезна и соответствует всем требованиям, необходимым при повторном выполнении или улучшении дома.

5. Розетка для ПВХ Lamson B120R Carlon

Розетка Lamson B120R Carlon PVC - одна из тех распределительных коробок, которые очень эффективны и практичны в использовании. Он хорошо продуман, чтобы ваши домашние проекты, старые или новые работы были удобными.

Изготовлен таким образом, чтобы идеально подходить к гипсокартону любой толщины. Вы можете очертить коробку на желаемой станции из гипсокартона или заменить текущую электрическую коробку, потому что она сломана или нуждается в модификации.Если вы хотите добавить схему для недавно приобретенных устройств или удлинителей в гараже или на чердаке, это отличный продукт для начала.

Мне понравилось, насколько эта коробка просторная и достаточно глубокая, чтобы разместить провода в одном месте. Захваты для гипсокартона разумно включены в конструкцию, чтобы закрепить электрическую коробку на месте через гипсокартон.

Лучше всего то, что его термопластические материалы безопасны и долговечны. Для защиты лучшие пластиковые электрические коробки должны быть сделаны из материалов, не проводящих электричество.

Тем не менее, чтобы ласты гипсокартона не сломались или не вышли из строя, нужно не допускать чрезмерной затяжки винтов при их установке. Чрезмерная затяжка может повредить резьбовую часть, что приведет к поломке или ослаблению винтов.

Плюсы

  • Специально разработан для гипсокартона любой толщины
  • Многофункциональные, глубокие и вместительные коробки, идеально подходящие для вилок и выключателей
  • Зажим для гипсокартона / захватные рычаги фиксируют коробку на месте
  • Гарантированно прочный и безопасный из термопластичных материалов

Минусы

  • Язычки перегиба гипсокартона сломаются, если чрезмерно затянуть винты в

В целом, это отличный продукт для любых домашних проектов, ремонта и расширения вилок или выключателей.Он гарантированно долговечный и надежный, а процедура установки не требует усилий.

6. Hubbell Bell 5320-0 Одинарные розетки

Этот электрический шкаф Hubbell Bell поставляется с порошковым покрытием, что делает его устойчивым к царапинам и атмосферным воздействиям, что делает его отличным выбором для ремонта, переделки или ремонта домашних электрических систем.

Продукт защищает розетку и электропроводку от влаги и других факторов, влияющих на долговечность и безопасность домашней электрической системы.Независимо от времени года или того, как часто меняется погода в вашем районе, вам никогда не придется беспокоиться о сбоях в электроснабжении.

Он многофункциональный, благодаря восьми вариантам крепления, которые вы можете регулировать в соответствии с вашими конкретными требованиями с помощью съемных проушин на розетке.

Розетка сертифицирована NEMA (Национальная ассоциация производителей электрооборудования) для безопасного использования. Он также может принимать все стандартные резьбовые кабелепроводы и фитинги.

Примечательно, что эта электрическая распределительная коробка изготовлена ​​из литого под давлением алюминия премиум-класса.Этот материал легкий, но достаточно прочный, чтобы выдерживать высокие температуры. Кроме того, с ограниченной гарантией сроком на один год, которую предлагает лишь небольшое количество электрического оборудования, вы будете знать, что это высококачественный корпус, в который стоит инвестировать.

Продуманный подход бренда также проявляется в подробных инструкциях по установке, написанных на нескольких языках.

Однако вы можете обнаружить коробку неглубокой, чтобы в ней можно было разместить проводку. Если вы будете использовать кабели большого размера для следующих установок, вы можете обнаружить, что проводка сжимается в ограниченном пространстве.Тем не менее, если вы используете линии меньшего размера, это может сработать.

Плюсы

  • Порошковое покрытие, устойчивое к атмосферным воздействиям и царапинам, выпускная коробка
  • Изготовлен из легкого, но очень прочного литого под давлением алюминия премиум-класса
  • Восемь многофункциональных вариантов монтажа со съемными проушинами
  • Ступицы с внутренней резьбой, соответствующие требованиям NEMA
  • Один год гарантии на продукцию
  • Поставляется с подробными многоязычными руководствами по установке

Минусы

  • Не слишком глубоко для размещения больших проводов в

Тем не менее, это достойный электрический шкаф для вашего следующего домашнего проекта.Всепогодные, термостойкие и варианты монтажа могут упростить ваш следующий домашний проект.

7. Розетка коммутатора Thomas And Betts B225R-UPC

Мне нравится, как эта электрическая коробка Thomas And Betts удобна при установке в гипсокартон. Он предлагает надежную и постоянную установку розеток для вашего гаража, чердака, распределительной коробки потолочного освещения или переделку старой вилки или выключателя.

Этот старый рабочий электрический шкаф предназначен для конструкций со скрытыми стойками и гипсокартоном.Независимо от того, есть ли у вас гипсокартон ½ дюйма или ¾ дюйма, вам не нужно устанавливать его на кронштейн или стойку, чтобы закрепить его на месте. Он будет полностью оставаться на месте и не будет скользить или двигаться, когда вы держите уши в нужном положении.

Эти электрические шкафы изготовлены из высококачественного ПВХ, что обеспечивает долговечность и долговечность. Эта переключаемая розетка гарантированно прочна и идеально впишется в пространство стены в соответствии с вашими размерами.

Его размер составляет 2,75 дюйма в глубину и 3,125 дюйма в ширину, что идеально подходит для установки двух розеток.Кроме того, коробка имеет высоту 4 дюйма; вы можете измерить свой проект и убедиться, что он имеет правильный размер.

Это довольно простой продукт, который позволяет вам ремонтировать, переделывать, ремонтировать или реконструировать свой дом с использованием подходящих материалов.

Один недостаток, который я вижу в этом продукте, заключается в том, что у него есть только два зажима для гипсокартона, чтобы вы могли закрепить свою розетку. Это означает, что если толщина гипсокартона непропорциональна, вы можете столкнуться с проблемой при работе с конструкциями розеток. Затянуть и закрепить фиксатор настенной пластины в стене будет непросто, так как у него будут незакрепленные углы.

Плюсы

  • Идеально подходит для старых строительных работ со скрытыми шпильками и гипсокартоном
  • Изготовлен из высококачественного ПВХ для прочности
  • Глубина 2,75 дюйма и ширина 3,125 дюйма, идеально подходит для двух розеток
  • Безопасный простой и надежный

Минусы

  • Зажимы для гипсокартона закрепляются только на двух углах.

Этот корпус для розеток лучше всего подходит для старых строительных конструкций, и следует учитывать, является ли ваш домашний проект новой работой или старой работой.Это поможет вам легко взвесить варианты и найти наилучшие и наиболее удобные способы удовлетворить ваши потребности.

8. Распределительная коробка LeMotech

Прежде всего, эта распределительная коробка Lemotech имеет гарантированную водонепроницаемость IP65. Таким образом, это может гарантировать, что ваши провода будут защищены от любого проникновения влаги, которое может угрожать электрической безопасности.

Помимо воды, вы будете спокойны, зная, что в ваших внешних электрических коробках нет жутких злоумышленников, скрывающихся внутри электрического шкафа.Поскольку он идеально подходит для использования как в помещении, так и на открытом воздухе, он также устойчив к атмосферным воздействиям и может выдерживать суровые погодные условия, если вы планируете разместить его вне помещения.

Внутренний размер продукта составляет 5,87 дюйма в длину, 4,25 дюйма в ширину и 2,56 дюйма в высоту, что обеспечивает просторное внутреннее пространство для размещения нескольких проводов.

Вы можете использовать его в качестве навигационного блока питания для наружного освещения или распределительной коробки для вашего смарт-телевизора или домашних сетевых кабелей и проводов. Он правильно выполняет свою задачу в качестве многофункционального корпуса для любых проводов, розеток, вилок, удлинителей и других требований к системе электропроводки.

Предварительно нарезанные отверстия для шурупов идеально подходят для вашего следующего домашнего проекта, чтобы помочь вам быстро закрепить его в определенном месте, которое вы собираетесь закрепить. Эти отверстия поставляются с резиновыми втулками, чтобы влага не попала в вашу проводку независимо от каких-либо элементов, присутствующих в этой области.

Если вас интересует его долговечность, LeMotech производит корпуса для электрических систем из высококачественных материалов АБС.

Одним из недостатков этих реконструируемых электрических коробок является наличие в них ходовых винтов.Они меньше, чем вы ожидаете, и их легко потерять или потерять во время установки. Лучше всего следить за этими предметами, особенно если вы будете работать со своей электрической системой в одиночку.

Плюсы

  • IP65 Водонепроницаемость и защита от атмосферных воздействий
  • Просторный салон, вмещающий всю проводку
  • Многофункциональная и простая в установке и использовании распределительная коробка
  • С предварительно вырезанными отверстиями с резиновыми втулками
  • Высококачественные и прочные материалы АБС для гарантированной долговечности

Минусы

  • Маленькие ходовые винты, которые можно легко потерять или потерять во время установки

Эта распределительная коробка незаменима для наружного электрического расширения, переделки или модернизации.Благодаря своим характеристикам и преимуществам, подходящим для использования на открытом воздухе, получить такой прибор, который выполняет свою работу, - большое облегчение.

9. Распределительная коробка на два устройства Hubbell-Raco 683

Hubbell Raco известен своими многофункциональными электрическими коробками, которые идеально подходят для своих целей. Как и ожидалось, эта электрическая настенная коробка поставляется с запасной коробкой, распределительной коробкой и вытяжкой, обеспечивающей простую процедуру установки как для специалистов, так и для компетентных электриков.

Предварительно оцинкованная металлическая конструкция гарантирует, что устройство может выдерживать суровые погодные условия и воздействие в течение всего года.Он также внесен в список UL, что делает его самыми популярными стальными электрическими коробками для следующего ремонта, ремонта или переделки. Продукты, внесенные в список UL, соответствуют стандартам безопасности и гарантируют отличное качество, на которое вы можете положиться.

Что касается технических характеристик продукта, он имеет квадрат 4 дюйма и глубину 2,125 дюйма, а объем - 30,3 кубических дюйма. Кроме того, он рассчитан на установку стены глубиной 3,2 дюйма.

Изделие включает заглушки для кабелей, которые частично выбиты в распределительной коробке, которая обслуживает переключатели и розетки.Независимо от того, понадобится ли вам заглушка на или дюйма, этот корпус предлагает то, что требуется для вашего домашнего проекта. Это доступный по цене металлический корпус, совместимый с любым электромонтажным устройством, с которым вы работаете.

Стоит отметить, что в этой электрической коробке нет вариантов крепления для гипсокартона. Нет зажимов, которые помогли бы закрепить электрические коробки на месте. Если у вас есть планы построить новую розетку или включить гипсокартон, вам может быть сложно работать с этим корпусом.

Плюсы

  • Прочные и сверхпрочные оцинкованные металлические конструкции
  • Гарантия внесена в список UL по стандартам безопасности
  • Допускается использование для стен глубиной 3,2 дюйма
  • Включает заглушки для кабеля 3/4 ″ (6 шт.) И 1/4 ″ (11 шт.).
  • Экономичный и совместимый с различным домашним электрооборудованием

Минусы

  • Нет вариантов крепления для гипсокартона

Этот электрический шкаф настоятельно рекомендуется из-за его удобства и простоты при ремонте домашней электрической системы.

10. Герметичная внешняя электрическая розеточная коробка

Герметизируемая прямоугольная выходная коробка идеально подходит как для внутреннего, так и для наружного использования благодаря порошковому покрытию, которое делает его устойчивым к атмосферным воздействиям. Если вы будете использовать металлический корпус для электрических цепей, он идеально подойдет для вашего домашнего проекта.

В частности, электрическая коробка сделана из прочного литого под давлением алюминия. Такая прочная конструкция может выдерживать высокую температуру и значительное давление, не повреждая ее слишком быстро.

Он предлагает отличные отдельно стоящие установки, которые улучшают структурную целостность ваших задач повторного выполнения, ремонта и модернизации. При покупке этого продукта вы будете иметь в наличии проушины для ручного монтажа, самонарезающие винты заземления и, конечно же, заглушки.

Такой полный пакет обеспечивает быструю и простую установку. Следовательно, вам никогда не придется сомневаться в том, потребуется ли вам покупать еще один винт в соответствии с вашими электрическими и настенными потребностями и требованиями.

Планируете ли вы расширить электрическую систему на чердак, отремонтировать гараж или добавить электрическую коробку для настенного светильника, этот корпус идеально соответствует вашим требованиям. Поскольку эта металлическая коробка имеет глубину 2 дюйма, в нее можно вставить несколько проводов для обеспечения безопасности.

Один недостаток, который вы, возможно, захотите принять во внимание, заключается в том, что в этой коробке нет отверстия. Возможно, вам придется просверлить несколько отверстий, чтобы удовлетворить ваши потребности. Однако, если вы хотите настроить свой материал, это не должно вызывать серьезных затруднений.

Плюсы

  • Прочная, стойкая к атмосферным воздействиям металлическая электрическая коробка с порошковым покрытием
  • Прочный литой под давлением алюминий, выдерживающий высокие температуры и давление
  • Просторная глубина 2 дюйма для подключения нескольких проводов для обеспечения безопасности
  • Поставляется с монтажными проушинами, самонарезающими винтами и заглушками.
  • Гибкий и универсальный бокс для домашних мастеров и квалифицированных электриков

Минусы

  • Требуется сверление отверстий в стене

В целом, по качеству и надежности этот продукт входит в число лучших металлических электрических коробок.Если вы ищете большую коробку, это конкурентоспособный продукт с гарантированным удобством и простыми вариантами установки для всех.

На что обращать внимание при покупке электрических коробок

Электрические шкафы

должны быть надежными, прочными и прочными, поскольку они отвечают за общую систему электропитания вашего дома за правильное функционирование устройства и бытовой техники. Перед установкой или заменой нового или старого рабочего светового короба необходимо учесть несколько важных факторов, в том числе код распределительной коробки, чтобы убедиться, что вы получите то, что нужно вашей системе.

Тип установки или сборки

Тип систем, необходимых для вашего дома, очень важен для того, чтобы вы могли найти лучший продукт для своих нужд. В основном есть два типа конструкций для большинства электрических ограждений: старые и новые. Определите, какой из них вам нужен, и оттуда вы легко найдете идеальный предмет.

Банды, недостаток и объем

При проверке электрического шкафа вам необходимо определить следующие требования: группы, количество групп в коробке определяет ширину, количество устройств, которые могут поместиться в нее, например, диммеры, переключатели и розетки.

Откат определяет расстояние от поверхности вашей стены до станции вашего бокса. Очень важно учитывать этот фактор, особенно если вы устанавливаете коробку в толстую стену или плиточное покрытие.

Наконец, объем коробки - это объем пространства, в котором вы поместите проводку и проводники. Это определяется кубическими дюймами. Убедитесь, что вы вкладываете деньги в коробку, объем которой превышает или близок к общему объему предметов, которые вы поместите внутрь.

Материалы продукта

Материалы, из которых изготовлены электрические шкафы, определяют их долговечность.Большинство распределительных коробок изготовлено из литого алюминия, металла или стали, стекловолокна или ПВХ. Тип материала для вашего шкафа зависит от среды, в которой вы планируете его разместить. Для наружной установки лучше всего использовать погодоустойчивые элементы для обеспечения безопасности.

Типы распределительных коробок

Очень важно определить типы электрических распределительных коробок, которые вы будете использовать; поскольку существуют разные варианты, лучше изучить каждый из них, чтобы выбрать лучшие предложения.Независимо от того, выберете ли вы квадратные, переносные, переключающие, потолочные, водонепроницаемые или напольные коробки, все они имеют идеальные варианты, соответствующие индивидуальным требованиям и предпочтениям дома.

Имейте в виду, что если вы используете электрические коробки в жилых домах или планируете модернизировать домашнюю электрическую систему, вам необходимо вложить средства в сверхпрочные и долговечные контейнеры. В этих корпусах находятся все проводные соединения вашего дома, обеспечивающие электроснабжение ваших устройств и бытовой техники.

Какие бывают типы электрических ящиков

В настоящее время на рынке доступны различные типы электрических коробок.Все они имеют множество функций для удовлетворения индивидуальных проектов и потребностей. Вот полный список различных типов вольеров, с которыми вы можете столкнуться.

Как правило, большинство электрических шкафов изготавливаются из пластика или металла. Металлические корпуса изготавливаются из стали, а пластмассы - из стекловолокна или ПВХ. Ваш выбор между пластмассовыми и металлическими электрическими коробками будет основываться на деталях, упомянутых выше. При использовании на открытом воздухе лучше всего работать с водонепроницаемым материалом, чтобы гарантировать безопасность и защиту.

Если вы собираетесь работать с розетками или одинарными осветительными приборами, выбирайте одноблочные или одинарные коробки.

Коробки для блинов имеют внутреннюю глубину 1/2 или 3/4 дюйма - идеально подходят для настенных или потолочных светильников.

Эти коробки работают, удерживая домашние электрические розетки и выключатели. Однако они достаточно большие, чтобы вместить от пары до четырех устройств в одном. Они поставляются либо со старыми работами, либо с новыми рабочими конструкциями и имеют встроенные захваты для фиксации коробки на месте.

Эти типы коробок имеют глубину от 1 1/2 до 3 дюймов и идеально подходят для настенных и осветительных приборов. Предлагает просторный интерьер для вашей электропроводки

Квадратные корпуса имеют стандартные размеры от 1 1/4 ″ до 2 1/8 ″. Они используются для нескольких проводников в разных направлениях и обычно используются в качестве распределительных коробок, а также для крепления на стенах или потолке домашних выключателей и светильников.

Размеры распределительной коробки потолочного вентилятора зависят от дома и индивидуальных требований.Он должен быть внесен в список UL и должен быть отмечен как идеальный для потолочных вентиляторов. Корпуса потолочных вентиляторов требуют специальной затяжки, чтобы выдерживать динамические нагрузки от вращающихся вентиляторов.

Что мне следует использовать - пластиковые или металлические электрические коробки?

Ваши электрические шкафы служат «рабочей лошадкой» при модернизации и ремонте, обеспечивая переходные точки для домашней электросистемы. Выключатели света, потолочные вентиляторы или светильники, переходы и розетки - это несколько элементов, установленных в этих коробках.

Проверяя рынок, вы можете быть поражены разнообразием доступных типов, форм и размеров. Но среди этих вариантов есть металл и пластик, которые чаще всего используются и устанавливаются как в жилых, так и в коммерческих помещениях.

Чтобы дать вам четкое представление о том, какой из них выбрать между металлической или пластиковой выпускной коробкой, вам необходимо определить несколько факторов, включая требования к установке.

Металлические электрические шкафы

Когда дело доходит до более высокого уровня безопасности: неспособность плавиться, огнестойкость, сверхмощность и долговечность, они являются лучшими для электромонтажных работ.Для домашних мастеров металлические коробки могут оказаться проблемой по сравнению с пластиковыми. Если вы ищете простую сборку и установку между соединительной коробкой из пластика и металла, рекомендуется использовать первую в качестве металлической коробки для обеспечения безопасности рук.

Металлические коробки настоятельно рекомендуются для прокладки проводов в металлической оболочке и стальных кабелепроводов в корпус или из него. Его также лучше всего использовать для наружной установки. Их лучше всего использовать для кабелей NM и Romex с дополнительными мерами предосторожности для надлежащего заземления.

Пластиковые электрические шкафы

Электрические коробки

из ПВХ становятся стандартным материалом для электрических шкафов и идеально подходят для домашних мастеров. Они простые, доступные и легкие. Предварительно вырезанные отверстия легко использовать в домашних проектах. Хотя ПВХ могут плавиться при более высоких температурах, они не проводят электричество. Большинство коробок из ПВХ имеют встроенные зажимы для кабелей.

Они настоятельно рекомендуются и применимы для кабелей NM и Romex, но все равно будут зависеть от ваших личных предпочтений.Пластиковые корпуса идеально подходят для домашнего ремонта, ремонта и быстрого ремонта. Пластиковые коробки высокого класса поставляются с предварительно установленными винтами, чтобы быстро закрепить их на шпильках.

Следует ли устанавливать электрические коробки заподлицо с гипсокартоном

Как компетентный домашний мастер или даже лицензированный электрик, ремонтируя или быстро ремонтируя свой дом, вы можете починить свою электрическую коробку. Эти материалы позволяют вашим электрическим устройствам и светильникам сиять после завершения всего процесса.

Электрические шкафы должны быть установлены на расстоянии не более четверти дюйма или 6 мм от поверхности гипсокартона, это касается не только дизайна, но и повышения безопасности и предотвращения электрических пожаров.

Электротехнические шкафы

спроектированы так, чтобы надежно удерживать домашнюю проводку для различных вещей, включая выключатели и розетки. Эти предметы различаются по размеру и форме, но обычно бывают одинарными или двойными.

Согласно NEC (Национальный электротехнический кодекс), статья 314.20, все электрические шкафы, которые вы устанавливаете на потолках и стенах, должны соответствовать стандартам безопасности. Для поверхностей, которые сделаны из негорючих смесей, гипс, штукатурка или бетон должны быть размещены на внешнем (переднем) крае шкафа, который не превышает 1/4 дюйма.

В случае, если ваша стена состоит из горючих элементов, таких как деревянная панель, край или угол вашей распределительной коробки должны в конечном итоге примыкать к поверхности потолка или стены. Кроме того, вы также можете обратиться к типам кабелепроводов и трубогибов, которые помогут при установке вашей электрической системы.

Очень важно промыть электрические коробки в гипсокартоне, чтобы предотвратить неисправность электрооборудования, которая может вызвать пожар в доме, который приводит к миллиардным потерям и повреждению имущества и смертельным исходам в год.

Строгое соблюдение и жесткие стандарты электрических стандартов имеют решающее значение для электрических норм. Когда ваш электрический шкаф правильно промывают через гипсокартон, это сводит к минимуму основание стены; это снижает риск поражения электрическим током.

Очень важно соблюдать эту меру предосторожности в основном, если материалы ваших стен сделаны из легковоспламеняющихся компонентов, таких как деревянные панели, синтетические материалы, в том числе наклейки для искусственной плитки, наклеенные на поверхности гипсокартона.

Заключение

Жизненно важно найти лучшие электрические коробки для ремонта или переделки дома. Правильный материал, тип и размер могут повысить безопасность, исключая риск, связанный с домашним пожаром из-за проблем с коротким замыканием.

Приведенный выше список предоставляет вам лучший выбор среди продуктов с наивысшим рейтингом и наиболее рекомендуемых продуктов, используемых лицензированными электриками и компетентными домашними мастерами. Учитывая жизненно важные факторы при покупке электрического шкафа, вы избавитесь от сомнений и в кратчайшие сроки найдете идеальный вариант.

Что мне следует использовать: пластмассовую или металлическую электрическую коробку?

Выключатели света, розетки, потолочные вентиляторы и светильники, переходы провода - это лишь некоторые из предметов, размещенных в электрических коробках. в отличие электрические панели или панели выключателей, которые почти всегда изготавливаются из стальные, электрические коробки могут быть изготовлены из металла или пластика. В зависимости от обстоятельств того, как они будут использоваться, один материал может быть предпочтительнее другого.

Что такое электрическая коробка?

Три коробки, которые чаще всего используются в домах:

  • 4-дюймовые круглые коробки для потолочных светильников, бра, дымовые извещатели и детекторы угарного газа.
  • Коробки одноблочные для основных розеток и выключателей.
  • Ящики с двумя секциями для двух выключателей света или дуплексной розетки торговые точки.

Электрические коробки - это намного больше, чем контейнеры для электромонтажа; Они также защитите провода и кабели от повреждений, ослабления или разорваны, и все это может оставить вас без энергии или, что еще хуже, вызвать электрический огонь.

Когда использовать пластиковые распределительные коробки

ПВХ стал стандартным материалом для электрических коробок, особенно для домашних мастеров.Легкие и удобные в работе, многие из них также идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда перегретый, он не проводит электричество, как металл. Использовать пластиковые ящики при:

  • Неметаллические (NM) кабели, ведущие внутрь или из коробка. Электропроводка в металлической оболочке основана на соединении с металлом. электрическая коробка для заземления и не должна использоваться в пластике коробки.
  • Вы делаете работу сами. Предварительно прикрепленные гвозди для крепления коробки на заглушки упрощают установку и предустановки на коробке указать толщину полудюймового гипсокартона, что поможет избежать прибивание лицевой стороны коробки заподлицо со стеной.

Одним из недостатков пластиковых коробок является их склонность к деформации при подчеркнуто; и если их ударить достаточно сильно, они могут треснуть. И пока предварительно прикрепленные хомуты удобны, часто сложно снимите кабель после того, как он зажат.

Когда выбирать металлические коробки

Металлические электрические коробки используются гораздо дольше, чем версии из ПВХ. сверхпрочные, огнестойкие и не плавятся. Они предлагают высочайший уровень безопасности для электрических электромонтажные приложения.Также практически невозможно раздавить или гнуть металлическую распределительную коробку!

Если ты делаешь работу сам, можно немного больше сложно работать с металлическим ящиком. Задние и боковые выбивки потребовать дополнительных зажимов, и острые края могут быть жесткими руки, поэтому обязательно надевайте перчатки при работе с ними.

Следует использовать металлические ящики:

  • При вводе или выводе кабеля в металлической оболочке или металлического кабелепровода коробки.
  • Для наружного применения внутри помещений, например, в незавершенной подвал или прихожую, где нет гипсокартона.

Можно использовать металлический ящик для проводки НМ, но особые меры предосторожности следует предпринять для обеспечения надлежащего заземления.

Всепогодные электрические коробки

При установке электрических коробок вне дома, гаража или здание, непогоды бокс, при правильном подключении, герметизирует ненастная погода, чтобы влага не попадала и не замыкала связь.Когда розетка используется и есть опасность намокания, можно использовать откидную крышку, чтобы не подвергать розетку и шнуры. идет дождь.

Если вы хотите узнать больше об электрических коробках или запланировать встречу, чтобы их установил один из наших опытных к электрикам обращайтесь к Дэвиду Грею. Услуги онлайн или позвонив нам по телефону (904) 724-7211.

Светильник

- Утечка воды внутри наружной электрической коробки. Что мне делать?

Моим первым впечатлением было то, что коробка на самом деле не уличная модель, но при дальнейшем рассмотрении это так.Возможно, вы захотите найти замену в местном магазине товаров для дома. Если нет ничего другого, попробуйте новую крышку, так как прокладка может быть деформирована, треснута или даже частично отсутствует. Посмотрев на сайт Home Depot в Интернете, я вижу, что есть одна коробка, которая выглядит похожей. Это должно сделать его относительно легкой заменой, поскольку вам не придется заменять весь свет, если эта коробка является единственной проблемой.

Вы также можете поискать новые соединители кабелепровода для верхней и нижней части этой коробки. Могут быть некоторые прокладки или другие уплотнения, которые вышли из строя, которые вы не увидите, не разорвав все это на части.

Продолжая перечитывать Вопрос, существующая крышка звучит так, как будто она имеет прокладку из пенопласта. Они могут потерпеть неудачу без видимой неисправности. Под давлением они могут двигаться из-за того, что больше не являются твердыми, так что то, что выглядит как настоящая печать, - нет. У меня они протекали, хотя выглядят нормально. Кроме того, любые трещины - это проблема. Вы можете попробовать заполнить его силиконовым герметиком, но в лучшем случае это временное решение. Замена однозначно рекомендуется. Кроме того, этот ржавый верхний винт - плохой признак утечки.Да, он обращен наружу, но эта ржавчина может не позволить ему плотно прилегать к крышке.

И, как сказал Харпер в комментарии, вы можете попробовать перетащить сам фонарь. Это выглядит достаточно просто, поэтому не должно быть слишком сложно. Разберите его, замените все плохие уплотнительные кольца, замените замазку сантехников, очистите грязь, поищите трещины и т. Д. И это может быть хорошее время для перекраски.

После того, как вы его разобрали, вы сможете заметить все, что выглядит так, как будто оно недавно было влажным.Все, что чище или грязнее, чем где бы то ни было, что-нибудь ржавое, на самом деле просто что-то необычное для остальной части прибора. Если есть стекло или пластик, обязательно поищите трещины или что-нибудь разбитое. Даже потрескавшийся край губы может быть местом, куда попадает вода.

Часть, выходящая из земли, выглядит как стандартный канал, поэтому она не является частью фактического света.

Если светильник действительно не сломан и не подлежит ремонту, вам, вероятно, не придется его заменять.С лампами 12 В вы можете использовать тот же провод, который уже находится в кабелепроводе, но вам, вероятно, придется сделать некоторые переходники, чтобы подключить его к источникам света. Кроме того, вы, вероятно, можете получить адаптер для своего таймера, чтобы отправлять 12 В постоянного тока на свет вместо текущих 120 В переменного тока. Или вы можете заменить таймер на более новую модель с (возможно) лучшими вариантами освещения.

Многие из новых источников света имеют собственные таймеры, датчики сумерек / рассвета / света и даже являются солнечными, поэтому вам не нужно подключать их к своему дому.Я даже видел их с беспроводным управлением, так что вы можете управлять ими со своего телефона. Как технарь / специалист по ремонту компьютеров / программист, я не обязательно рекомендую это. Это не обязательно безопасно, и на самом деле, как часто вы собираетесь возиться со своими фарами, если вам понадобится еще одно приложение на вашем телефоне?

К вашему сведению, из земли выходят 2 части кабелепровода, один из которых является линией подачи к этому приспособлению, а другой - к следующему свету во дворе. У вас, наверное, такая же установка для всех, но последний свет.Если вы в конечном итоге перейдете на новые солнечные светильники, вы (в конечном итоге) сможете все это вырвать. Трубопровод в конечном итоге выйдет из строя, что вызовет проблемы, даже если вы случайно не порежете его лопатой или, что еще хуже, разорвите его и создадите все виды проблем.
