Фрезерная насадка на дрель: виды, конструкция

Главная » Обработка металла » Фрезеровка » Как выбрать и использовать фрезерную насадку на дрель?

На чтение 5 мин

Содержание

1. Обрабатываемые материалы
2. Разновидности фрез по металлу для дрели
3. Как выбрать фрезу по металлу
4. Работа с фрезерной насадкой
5. Изготовление своими руками
6. Материалы и инструменты
7. Конструкция инструментов

Когда человеку необходимо провести разовые фрезеровочные работы, необязательно покупать дорогое оборудование или обращаться в слесарные мастерские. Можно использовать фрезерную насадку на дрель, которые продаются в строительных магазинах или изготавливаются самостоятельно.

Насадка на дрель

Обрабатываемые материалы

С помощью фрез устанавливаемых на электродрели можно обрабатывать различные виды древесины, а также черные и цветные металлы. Оснастка, изготавливаемая для электроинструмента и предназначенная для работы с металлом, обладает жесткой конструкцией. Для металлических поверхностей используется два вида фрез:

1. Шарошка — применяется для снятия поверхностного слоя с заготовок и деталей.
2. Зенковка — с их помощью на обрабатываемой поверхности можно делать углубления различных размеров и расширять уже готовые отверстия.

Важно понимать, что с помощью дрели не получится качественно обрабатывать прочные виды металлов и высокоуглеродистые стали. Эти материалы требуют большой мощности двигателя при работе, чем не может похвастаться обычная дрель. При обработке плотных материалов используются специальные фрезы.

Разновидности фрез по металлу для дрели

Существуют различные виды насадок для дрелей, которые используются при фрезеровании:

1. Фасонные.
2. Дисковые. С их помощью можно вырезать канавки и пазы на поверхности металла.
3. Торцевые. Используются для обработки торцов деталей.
4. Цилиндрические. Считаются универсальными. Цилиндрическими насадками снимают слой металла с заготовок.
5. Угловые. Ими обрабатываются угловые пазы и наклонные поверхности.
6. Концевые. Применяется для обработки глубоких выемок и пазов.

Вид насадки выбирается в зависимости от проводимых работ. Для обработки древесины желательно использовать специальные фрезы по дереву.

Разновидности фрез

Как выбрать фрезу по металлу

При выборе фрезеровочных насадок для дрели, необходимо обращать внимание на такие характеристики:

1. Материал, из которого изготавливается режущая часть.
2. Заточка зубьев. Она должна быть без микросколов и трещин. В противном случае придётся перетачивать фрезу.
3. Внимательно выбирать диаметр.
4. Брать во внимание тип хвостовика. Он может не подойти для дрели.

Работа с фрезерной насадкой

Дрель предназначена для сверления отверстий большого и маленького диаметра. Этот электроинструмент не должен был использоваться для резки листового металла и фрезеровки. Однако с развитием технологий начали появляться различные насадки на дрель. Важно учитывать некоторые особенности при использовании этого инструмента в качестве ручного фрезера:

1. Конструкция дрели и её подвижные элементы не предназначены для постоянных больших нагрузок. Из-за этого нельзя часто работать фрезой по твердым материалам.
2. Если на электроинструменте установлен пластиковый редуктор, необходимо по возможности заменить его на металлический.
3. Патрон для зажима сверл и фрез не выдерживает боковых нагрузок. Это необходимо помнить при работе, чтобы насадка не вылетела.
4. Качество реза значительно хуже из-за малой мощности двигателя дрели.

При работе электродрелью в качестве ручного фрезера необходимо наблюдать за функционированием подвижных элементов и при их нагревании выключать инструмент.

Изготовление своими руками

Мастер может сделать станок для фрезерования из электродрели своими руками. Дополнительно к нему можно изготовить самодельные фрезы. Станок поможет удобнее использовать дрель и точнее выполнять работу, а фреза сэкономит средства. Самодельные инструменты дешевле покупных, однако при их использовании требуется внимательно следить за целостностью конструкции.

Электродрель

Материалы и инструменты

Для изготовления самодельного фрезеровочного приспособления с электродрелью необходимо заранее подготовить инструменты и материалы. Чтобы собрать каркас, понадобится фанера толщиной не менее 15 мм. Соединительными элементами могут выступать саморезы по дереву. Нельзя забывать про направляющие, по которым будет передвигаться электроинструмент. Рабочую поверхность желательно оборудовать зажимами для фиксации заготовки. Их роль могут играть струбцины. Сделать из дрели самодельный фрезеровочный станок можно. Желательно заранее изучить чертежи и посмотреть обучающие видео.

Конструкция инструментов

Изготовление фрезерного станка из дрели начинается со сборки конструкции (станины и рабочего стола). Когда каркас из фанеры будет готов, необходимо закрепить на нём направляющие и отрегулировать их согласно размеру самодельного станка и габаритам дрели. Далее электроинструмент закрепляется на направляющих и отстраивается для удобной работы. Поверхность рабочего стола желательно покрыть листом стали. Он увеличит срок эксплуатации станка и не даст дереву повреждаться во время работы. Если дрель мощная, то необходимо утяжелить конструкцию, чтобы избежать появления вибраций при работе. Для этого любой груз располагается в нижней части станины так, чтобы его вес давил на каркас.

( Пока оценок нет )

Поделиться

Чтобы расширить возможности дрели, купите фрезы по металлу и дереву

Одним и тем же инструментом можно выполнять различные работы. Используя разные насадки, дрель может стать миксером или шлифовальной машиной.

Выбор разнообразных насадок для электроинструмента позволяет в некоторых случаях обходиться одним базовым модулем. Фактически, главный компонент любого электроинструмента – это электромотор в корпусе. Остальное – дело техники, точнее, вопрос подбора правильной насадки.

Установив фрезу в домашнюю дрель, вы получаете ручной фрезер. Пусть он не такой удобный, как оригинал – но элементарные работы выполнять можно. При этом вы не тратитесь на еще один электроинструмент.

Наглядный пример как можно прикрепить инструмент к деревянному бруску

Обработка металла с помощью дрели

Использование дрели в качестве примитивного фрезера давно практикуется слесарями любителями. Еще с советских времен в хозяйственных магазинах продавались шарошки и зенковки для расточки отверстий и первичной обработки металлов.

Шарошкой установленной на инструмент, можно растачивать отверстия

Шарошка – это фактически обдирочная фреза, по своей сути – механизированный напильник. А вот зенковка имеет все признаки фрезы настоящей.

Специальной зенковкой восстанавливают седла клапанов

Зенковки (или зенкеры) позволяют выполнять не только грубую обработку отверстий, но и сформировать углубление заданной формы.
Можно использовать в дрели и стандартные фрезы, но при этом учитывайте некоторые особенности:

1. Дрель имеет более низкие обороты в сравнении с фрезером, поэтому качество реза существенно хуже.
2. Подшипники вала рассчитаны на другой вектор нагрузки – продольный.

Поперечные усилия при фрезеровке металла могут быстро вывести редуктор из строя. Поэтому давление на обрабатываемую заготовку должно быть умеренным, а это увеличивает время обработки.

3. Электромотор дрели не рассчитан на продолжительную работу, после нескольких проходов фрезы, необходимо дать отдых электроинструменту.
4. Большинство современных электроинструментов имеют пластиковый корпус редуктора.

При повышенных боковых нагрузках он деформируется. Кроме того, что корпус может просто сломаться – перекос якоря в статоре приводит к повышенному механическому износу двигателя.

5. Цанговый патрон электродрели, при боковых нагрузках на фрезу может отдать крепление, и тогда можно либо испортить заготовку, или выпавшая фрезерная насадка причинит травму.
6. И самое главное – безопасность.
Отсутствие так называемого «башмака», или упорной пластины, как на штатном фрезере – делают работу опасной. При работе с концевыми или торцевыми фрезами, контролировать инструмент усилием рук еще можно. А вот дисковые фрезы будут просто вырывать дрель из рук.

Отсюда вывод: Работать дрелью в качестве фрезера по металлу можно, но с соблюдением ряда правил и предосторожностей.

Оптимальное решение – изготовить фрезер из дрели своими руками

Фактически, необходимо будет изготовить фиксирующий кронштейн и примитивную фрезерную пластину.

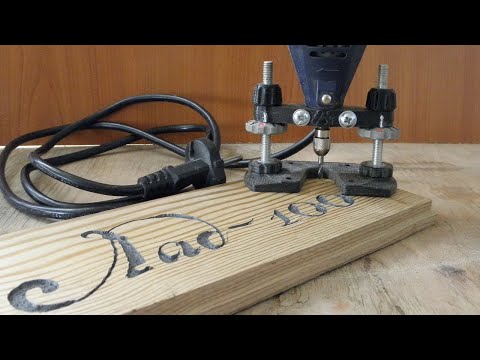

Если инструмент закрепить на основании,то можно сделать из него некое подобие фрезера

Эстетика в такой самоделке на последнем месте, главное – обеспечить надежное крепление инструмента и жесткость конструкции. Для удобства можно оснастить приспособление удобными ручками для перемещения по заготовке. А так же вынести выключатель, поскольку курковой спуск дрели не самое удобное решение для фрезера.

Регулировать глубину погружения можно, просто перемещая корпус дрели по фиксирующим хомутам.
При должном старании изготавливается более продвинутая конструкция. С микролифтом, как на настоящем ручном фрезере. С таким приспособлением уже можно браться за серьезную работу, не забывая про особенности электроинструмента.

Самодельная конструкция фрезера из дрели с микролифотм

ВАЖНО! Корпус электродрели вытянут вдоль оси вала, что повышает центр тяжести и делает конструкцию неустойчивой.

Об этой опасности не следует забывать при интенсивной работе.
Если вы приняли однозначное решение изготовить фрезер из ручной дрели – обратите внимание на стационарное решение вопроса. Можно встроить дрель в самодельный фрезерный станок.

Фрезерный станок из фанеры и электродрели

Такой вариант относительно безопасен и позволяет выполнять более точные работы. Если крепление дрели выполнить легкосъемным – вы можете быстро менять назначение инструмента. То есть, в арсенале остается как собственно дрель, так и стационарный фрезер.
При этом типичные недостатки никуда не денутся – по-прежнему, вы работаете на низких оборотах, и дрель изнашивается при боковых нагрузках.

Самодельные фрезы

Коль скоро можно изготовить самодельный фрезер – почему не заняться созданием фрез.
Из подручных материалов вполне можно сделать фрезы и насадки, качеством превосходящие китайские аналоги J. При этом себестоимость этих приспособлений стремиться к нулю.

Из фанерного цилиндра и вклеенных лепестков наждачной бумаги получается удобный шлифовальный барабан.

Соединив подходящую ось и колесико от кремневой зажигалки, получаем отличную микрофрезу. Качество материала на высшем уровне, такая насадка работает достаточно долго. При достижении критического износа – просто смените рабочее кольцо.

Оригинальное решение сделать микрофрезу для мелких деталей

Обточив должным образом дюбель – можно изготовить торцевую или отрезную фрезу. Такая насадка будет работать не только по пластику и дереву, но и по цветным металлам.

Самодельная фреза из дюбеля

Пределов для инициативы не существует. Каждый домашний самоделкин изготавливает инструмент, который позволяет выполнять персональные задачи, в отличие от стандартных заводских приспособлений.

Работа с деревянными и пластиковыми заготовками с помощью самодельного фрезера

Если работать по металлу с помощью фрезы и ручной дрели достаточно сложно, обрабатывать дерево таким комплектом – сплошное удовольствие. Используя наработки, описанные в предыдущих абзацах – можно производить на деревянных заготовках фрезерование любой сложности. Фрезы по дереву для дрели выпускаются в достаточном ассортименте.

Ставим на электроинструмент фрезу по дереву

К тому же, при определенной сноровке можно надежно закрепить в цанговом патроне электродрели любую фрезу для ручного фрезера. Главное – чтобы хвостовик был цилиндрическим, а не конусным.
А если вы принципиально не хотите покупать отдельный ручной фрезер – можно воспользоваться готовым промышленным решением.

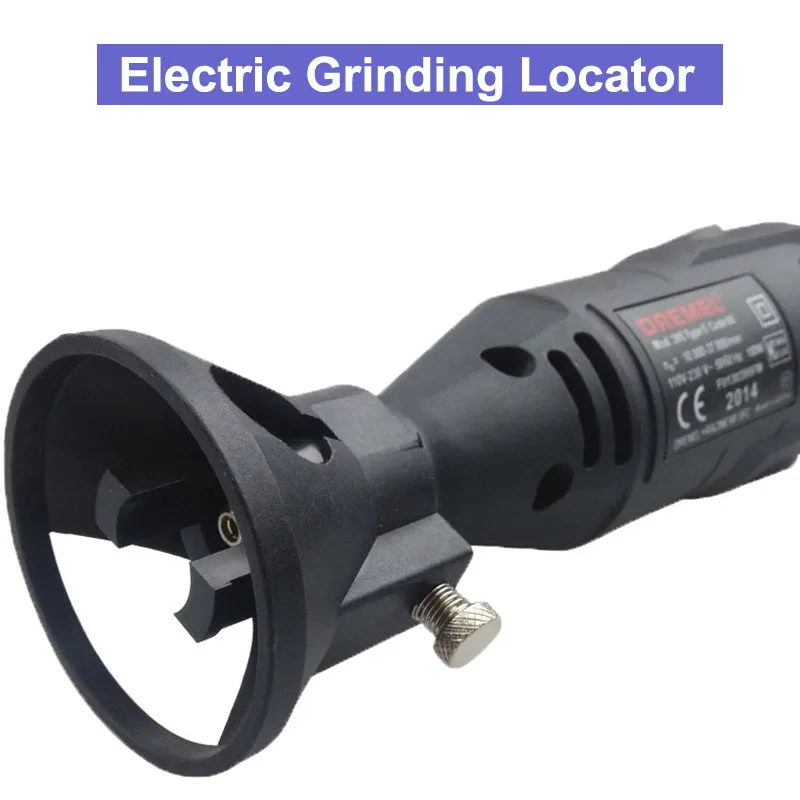

Крепление для дрели имитирующее работу ручного фрезера

Такое устройство безопасно, функционально, но при этом достаточно дорого в финансовом плане. Хотя по сравнению с новым фрезером – выглядит привлекательно.

Сверла/концевые фрезы

: сверла и фрезы

Сверла/концевые фрезы

— один из самых универсальных инструментов в арсенале механика. Эти инструменты могут выполнять ряд различных операций, освобождая место на вашей карусели и сокращая время цикла за счет ограничения необходимости смены инструмента. Эти операции включают:

1. Сверление
2. Нарезание V-образных канавок
3. Фрезерование
4. Точечное сверление
5. Снятие фаски

Магазин Harvey Tool Укропы/концевые фрезы в различных стилях

Способность сверла/концевой фрезы резать по наклонному кончику, а также по внешнему диаметру дает ему диапазон операций, показанный выше, и делает его превосходным многофункциональным инструментом.

Стиль сверления и стиль фрезерования

Основное различие между стилями сверления и концевой фрезы заключается в геометрии вершины. Они определяются тем, как спроектированы канавки на конце инструмента с использованием геометрии, типичной для концевой фрезы или сверла. В то время как инструменты типа фрезы повторяют особенности концевой фрезы или фрезы для снятия фаски, геометрия типа сверла использует S-образный паз на конце. Это придает прочность наконечнику инструмента, давая ему возможность эффективно и точно проникать в материал в осевом направлении. Хотя оба типа подходят для фрезерования по внешнему диаметру, инструменты фрезерного типа лучше подходят для снятия фаски, а инструмент типа сверла лучше подходит для сверления. Дополнительный вариант сверла/концевой фрезы Harvey Tool со спиральными наконечниками представляет собой беспрецедентную конструкцию в отрасли. Этот инструмент сочетает в себе геометрию конца, заимствованную у наших фрез для снятия фасок с винтовой канавкой, с переменной спиралью на внешнем диаметре для повышения производительности. Результатом является универсальность без ущерба для отделки и оптимальной производительности.

Слева направо: конец типа сверла с 2 канавками, конец типа фрезы с 2 канавками, конец типа фрезы с 4 канавками Обработка:

Тип фрезы – 2 зуба

Этот инструмент предназначен для снятия фаски, фрезерования, сверления цветных металлов и легкой точечной обработки. Сверление и наладка рекомендуются только для инструментов с прилежащим углом более 60°. Это общее правило для всех сверл с вершиной 60°. Harvey Tool предлагает сверла/концевые фрезы с 2 канавками с пятью различными углами, включая 60°, 82°, 90°, 100° и 120°. Они предлагаются с покрытием AlTiN для всех размеров, а также с покрытием TiB2 для резки алюминия под углом 60° и 90°.

Фреза – 4-х зубая

4-х зубая фрезы Фрезерные/концевые фрезы имеют две канавки, сходящиеся к центру, и две канавки, срезанные назад. Это сверло/концевая фреза предназначено для тех же операций, что и фрезы с 2 канавками, но имеет больший сердечник, а также большее количество канавок. Больший сердечник придает инструменту большую прочность и позволяет обрабатывать более твердые материалы. Дополнительные канавки создают больше точек контакта при обработке, что приводит к улучшению качества поверхности. Покрытие AlTiN предлагается для всех 5 доступных углов (60°, 82°, 9°).0°, 100° и 120°) этого инструмента для отличной работы с широким спектром черных металлов.

Тип сверла – 2 зуба

Этот инструмент специально разработан для комбинации операций фрезерования, сверления, точечной обработки и снятия фаски в легких условиях на черных и цветных материалах. Эта линия предлагается с углами прилегания 90°, 120° и 140°, а также с покрытием AlTiN.

Спиральный наконечник – 4 канавки

Спиральный наконечник/концевая фреза обеспечивает превосходную производительность при снятии фаски, фрезеровании и легких точечных операциях. Спиральная конструкция наконечника обеспечивает исключительную эвакуацию стружки и чистоту поверхности. Это в сочетании с конструкцией спирали с переменным наружным диаметром для уменьшения вибрации и гармоник делает этот инструмент ценным инструментом в любом механическом цехе. Предлагается в 60°, 90° и 120° включены углы и стандартно поставляется с покрытием AlTiN Nano последнего поколения, которое обеспечивает превосходную твердость и термостойкость.

Роберт Кивер (инженер по разработке продуктов)

В качестве члена группы разработки новых продуктов Harvey Performance Company Роберт выработал стратегию внедрения новых продуктов в каждый новый каталог, выпущенный коллекцией брендов Harvey Performance Company.

Концевые фрезы на продажу | Фрезы

Концевые фрезы для промышленных и коммерческих операций

Компания Penn Tool Co. предлагает обширный каталог прочных и надежных концевых фрез для широкого спектра промышленных и коммерческих применений. С нашими превосходными фрезами вы можете легко и уверенно резать такие материалы, как металл, дерево и пластик.

В нашей внушительной коллекции представлены концевые фрезы различной длины, диаметра, канавки и типа. Это позволяет мастерским и фабрикам находить идеальные фрезы для своих уникальных операций.

Независимо от того, занимаетесь ли вы гравировкой по дереву, дизайном ювелирных украшений или созданием вывесок для своего бизнеса, мы предлагаем фрезы для любых нужд. Покупайте нашу продукцию сегодня и наблюдайте, как растет производительность вашего магазина.

Для чего используются фрезы?

Концевые фрезы используются с таким оборудованием, как сверлильные станки, фрезерные станки и станки с числовым программным управлением (ЧПУ) для поперечной резки заготовки. В то время как сверла режут от до материала (и перемещаются вверх и вниз), фрезы перемещаются из стороны в сторону для создания карманов, гравировки, контурной обработки и других подобных процессов.

Фрезы для сверлильных станков, фрезерных станков и станков с ЧПУ

Если вам нужна прочная концевая фреза, вам следует использовать только лучшие биты, которые рассчитаны на долгий срок службы. Ни для кого не секрет, что мукомольная промышленность значительно выросла за последнее десятилетие.

Чтобы оставаться на шаг впереди, наша команда постоянно работает над созданием высококачественных концевых фрез. Они предназначены для того, чтобы дать профессионалам и любителям возможность достичь желаемого — и часто творческого — результата.

Чтобы найти идеальные фрезы для ваших операций, вы должны учитывать:

• Ваши процессы
• Потребности вашего бизнеса
• Материалы, с которыми вы работаете
• Требуемый размер фрезы
• Требуемая форма фрезы
• Требуемый материал долота, покрытия и отделка

Преимущество твердосплавных концевых фрез

Твердосплавные фрезы обеспечивают превосходную эффективность, диапазон скоростей и жесткость по сравнению с другими материалами для концевых фрез. Несмотря на то, что они, как правило, предлагают сравнимую режущую кромку, они способны выдерживать более высокие температуры обработки, что делает их идеальными даже для самых требовательных мастерских и заводских условий.

Лучшие наборы фрез

Что касается твердосплавных фрез, то эти твердосплавные концевые фрезы Minicut VHI разработаны для обеспечения превосходной производительности и цены. Они идеально подходят для различных применений, включая прецизионную обработку, высечку и многое другое. Благодаря острым режущим кромкам и высококачественной конструкции они справятся даже с самыми сложными задачами.

Концевые фрезы Precise Brand

Набор из 4 концевых фрез Precise M42 с крупными зубьями для черновой обработки идеально подходит для тех, кто хочет начать черновую обработку своих заготовок. Этот набор поставляется с четырьмя различными размерами фрез, так что вы можете выбрать подходящий для работы.

Изготовленные из кобальтовой стали, эти мельницы прочны и долговечны. Они также имеют грубую конструкцию зубьев, которая быстро удаляет материал с заготовки.

Прецизионные фрезы с луженым покрытием

Между тем, этот набор из 20 точных концевых фрез из быстрорежущей стали размером от 3 до 20 мм с луженым покрытием станет прекрасным дополнением к любой коллекции инструментов.
