Погружные центробежные насосы для скважины: устройство, применение

У владельцев частных домов есть два варианта устройства системы водоснабжения – подключиться к центральной сети при наличии такой возможности, или выбрать вариант обустройства автономного источника путем бурения скважины.

Фото: www.pressfoto.ru

Многие собственники сегодня не желают зависеть от централизованной системы водоснабжения, испытывать неудобства из-за плановых отключений, а также периодических перебоев с подачей воды и при этом ежемесячно платить за потребляемую воду сомнительного качества. Водоснабжение из собственного природного источника, безусловно, имеет массу преимуществ, и поэтому все чаще владельцы загородного жилья отдают предпочтение варианту установки автономной системы обеспечения водой для бытовых и хозяйственных нужд.

Для грамотного проектирования и обустройства водопроводной сети необходимо иметь представление о гидрогеологических особенностях участка – особое значение имеет уровень грунтовых вод.

Источником автономной системы водоснабжения служат водоносные слои грунта (горизонты) – известковые или песчаные участки, насыщенные водой. Для того чтобы их обнаружить, производят бурение – это позволяет впоследствии иметь доступ к постоянно производительной скважине.

Различают два основных типа скважин:

  • Артезианская (совершенная) – глубина залегания воды в них может достигать нескольких сотен метров. Несмотря на высокую стоимость ее бурения, такая скважина обеспечивает абсолютно чистой водой и способна прослужить несколько десятков лет.
  • Фильтрационная (несовершенная) – бурение осуществляется до обнаружения ближайшего водоносного горизонта (10-30 метров). Фильтрационный источник имеет ограниченный запас ресурсов, поэтому срок его эксплуатации не превышает 10-15 лет. Кроме этого, вода из такой скважины требует обязательной дополнительной фильтрации.

Если в качестве типа системы водоснабжения выбран вариант бурения скважины, то для обустройства системы водопровода, кроме труб, потребуется дополнительное оборудование – насос, фильтры, аппараты для раздачи воды.

Назначение насосного оборудования


Фото: www.freepik.com

Насосное оборудование – важнейший элемент автономной системы водоснабжения частного дома, без которого в принципе невозможно функционирование водопровода. С помощью насосов происходит процесс откачивания воды из подземного источника (скважины или колодца), подъем её по обсадной трубе, установленной внутри скважины и, непосредственно, подача воды в систему трубопровода под определенным напором.

Именно от характеристик и конструкции насосного оборудования зависит стабильность и бесперебойность водоснабжения. Для забора воды из скважины существует два типа насосов:

  • Поверхностный (самовсасывающий) – устанавливается на поверхности земли в непосредственной близости от источника. Главным недостатком поверхностного агрегата является возможность откачивать воду на небольшой глубине (8-20 метров в зависимости от мощности установки), поэтому использовать его можно только на фильтрационных скважинах. Оборудование следует выбирать с небольшим запасом по создаваемому напору перекачиваемой жидкости. Среди преимуществ можно выделить невысокую стоимость и простоту в техническом обслуживании. Поверхностные насосы отлично подходят для откачивания жидкости из наземных резервуаров, для осушения участка, для ликвидации жидкости из погребов и подвалов.
  • Погружного типа – помещаются непосредственно в скважину или колодец, способны обеспечивать подачу воды с глубины более 100 метров, обеспечивая стабильный и мощный напор, обеспечивающий водой все необходимые точки водозабора. Несмотря на некоторые недостатки в виде сложностей в монтаже и диагностике неисправностей, такое оборудование считается надежным, безопасным и производительным и рассчитано на многолетнюю беспроблемную эксплуатацию.

На какие виды делятся погружные насосы?

Фото: www.freepik.com

Выбор насосной установки – один из важнейших этапов обустройства системы водоснабжения, от которого будет зависеть общая функциональность скважины, а также стабильность и бесперебойность водоснабжения, что, безусловно, в приоритете для каждого домовладельца.

Уже на этапе проектирования дома следует определиться с типом скважины, приблизительными показателями её дебита (показатель скважины, дающий информацию о том, сколько можно откачать из нее воды, сохранив в ней начальный уровень), статическим и динамическим уровнем и, соответственно, типом насосного оборудования, которое будет устанавливаться в системе водоснабжения.

Безусловно, вариант выбора погружного насоса является беспроигрышным – кроме высокой производительности и износостойкости, гидравлическое устройство обеспечивает подачу чистейшей воды без химических примесей и хлора.

В зависимости от устройства и принципа работы механизма погружные насосы классифицируются на три вида:

  • Винтовой;
  • Вибрационный;
  • Центробежный.

Винтовой насос идеально подходит для перекачивания воды с большим количеством мелко- и среднефракционных включений, сильно запесоченных или заиленных скважин.

Конструкция винтового агрегата представляет собой ротор со спиралью и статор с внутренней резьбой, принцип работы заключается в подъеме воды по винтовой спирали в результате вращения ротора. Насос винтового типа имеет довольно низкий КПД, поэтому его нерационально устанавливать для обеспечения стабильного водоснабжения дома. Чаще всего, такое оборудование устанавливается временно для прокачки новой скважины.

Насос вибрационного типа работает от электросети. Принцип действия его основан на изменении давления воздуха и воды во внутренней камере за счет возвратно-поступательных движений поршня. Однако несмотря на его ценовую доступность, некоторые эксперты категорически не рекомендуют устанавливать насосное оборудование вибрационного типа в скважину по той причине, что в результате вибрации может произойти вывал породы и скважина придет в негодность. Зачастую вибрационные насосы самопроизвольно заклиниваются в скважине – изъятие установки является сложной и дорогостоящей процедурой.

Таким образом, перед покупкой стоит хорошо подумать, целесообразна ли будет такая экономия.

Принцип действия и классификация центробежных насосов


Фото: www.freepik.com

Центробежные насосы разработаны специально для эксплуатации в скважинах – этот тип насосного оборудования является самым эффективным и рациональным для удовлетворения нужд и потребностей частного домовладения. Устройство имеет герметичный цилиндрический корпус с размещенным внутри электроприводом, создающим вращающий момент на валу, оснащенном рабочими колесами с лопастями.

При вращении рабочего колеса жидкость, находящаяся в картере насоса, отбрасывается центробежным ускорением к периферии кожуха. За счет возникающей разницы давлений часть жидкости уходит в напорную магистраль. Из-за снижения объема жидкости в корпусе происходит падение давления, что способствует затягиванию воды из емкости или скважины во всасывающий канал. От частоты вращения ротора зависит производительность помпы и давление воды в напорной магистрали.

Центробежное насосное оборудование имеет высокий КПД, обеспечивает высокое давление в напорной магистрали и способно перекачивать воду с максимальной глубины артезианской скважины.

Центробежные насосы имеют высокую стоимость, поэтому их применение экономически обосновано именно при необходимости подъема воды с большой глубины.

Насосное оборудование центробежного типа классифицируется в зависимости от конструктивного исполнения, а также по назначению:

  • По расположению патрубков насосов – консольные, типа in-line;
  • По количеству ступеней – одноступенчатые, многоступенчатые;
  • По расположению вала – горизонтальный, вертикальный;
  • По типу уплотнения вала – сальниковое уплотнение, торцевое, динамическое;
  • По типу соединения гидравлической части с электродвигателем – насос с соединительной муфтой, моноблочное устройство.

Основные характеристики

Фото: www. freepik.com

Для обеспечения максимальной эффективности работы скважинного насоса центробежного типа, при выборе необходимо опираться на ряд параметров:

  • Мощность и производительность;
  • Глубина скважины;
  • Размеры насосного оборудования;
  • Высота зеркала воды – расстояние до уровня воды в скважине;
  • Длина горизонтальной части трубопровода, по которому устройство в состоянии транспортировать перекачиваемую им жидкость;
  • Наличие в комплектации дополнительных устройств, позволяющих оптимизировать работу насоса и повышающих его эффективность.

Выбирать насос следует исходя из характеристик скважины, которые прописаны в паспорте гидротехнического сооружения и, конечно, учитывая личные потребности своей семьи в количестве и качественных характеристиках используемой воды. Любой продавец-консультант в серьезном магазине, реализующем насосное оборудование, всегда предоставит профессиональную консультацию и поможет выбрать агрегат, идеально подходящий клиенту по всем требуемым параметрам.

Преимущества использования

Фото: www.freepik.com

Безусловно, насосы центробежного типа выигрывают по всем показателям перед другими видами насосного оборудования. Самое главное преимущество – высокая производительность, несмотря на небольшой диаметр корпуса.

Среди прочих достоинств можно выделить:

  • Возможность использовать на большой глубине;
  • Компактность и небольшой вес;
  • Легкий монтаж и запуск;
  • Абсолютная бесшумность;
  • Надежность и долговечность;
  • Отсутствие необходимости охлаждения;
  • Полное исключение гидравлических ударов в системе.

Единственным недостатком погружного насоса является его сложное извлечение для проведения диагностики и ремонта в случае возникновения неполадок. Однако если система водоснабжения спроектирована и реализована грамотно, то проблем возникнуть не должно, и даже высокая стоимость погружного насоса компенсируется долгим сроком его эксплуатации.

Условия эксплуатации

Погружной насос эксплуатируется в довольно сложных условиях водной среды. Условие соблюдения правил использования насоса значительно продлит срок его службы и исключит внеплановые ремонты.

В первую очередь, следует покупать оборудование, технические характеристики которого строго соответствуют показателям и параметрам скважины. Производительность насоса не должна превышать дебит скважины или колодца, иначе можно очень быстро исчерпать ресурс источника.

Также необходимо соблюдать габаритные размеры – это предотвратит заклинивание насоса в скважине. Большое внимание нужно уделить целостности изоляции электрического кабеля.

Производитель оборудования всегда указывает информацию по рекомендуемым условиям эксплуатации в техническом паспорте насоса, в том числе и по максимальной температуре водной среды, содержанию в воде песка, сероводорода, ионов хлора и рекомендуемых водородных показателей.

Рекомендации по установке и обслуживанию

При наличии определенных знаний можно и самостоятельно произвести монтаж в скважину погружного насоса. Однако следует знать, что самостоятельная установка оборудования – довольно трудоемкая работа. Поэтому, возможно, в таких вопросах целесообразнее доверить работу по монтажу агрегата квалифицированным специалистам, имеющим больший опыт и соответствующие навыки. Только в этом случае можно быть уверенным в том, что дорогостоящее оборудование будет исправно служить на протяжении длительного времени и не создавать дополнительных проблем в обслуживании.

Промышленные насосы «Jetex»

Компания «JETEX» предлагает широкий ассортимент скважинных насосов погружного типа с энергоэффективными электродвигателями, предназначенные для различных нужд:

  • Промышленного, городского и сельскохозяйственного водоснабжения;
  • Оборудование систем орошения, ирригации и полива, а также озеленительных работ;
  • Оборудование систем пожаротушения;
  • Оборудование системы повышения давления.

«JETEX» – крупнейший российский производитель насосного оборудования высокого качества, подтвержденного сертификатами соответствия международным и отечественным стандартам. Вся продукция производится на современном высокотехнологичном оборудовании, проходит многоступенчатый контроль качества и тестирование на испытательных стендах.

Насосы «JETEX» – отличная альтернатива импортному оборудованию по приемлемым ценам!

Центробежные насосы для скважин: расчет, отзывы

Содержание

  1. Особенности и назначение
  2. Виды, отличия и характеристики
    1. Расчет необходимых характеристик
    2. Технология установки
    3. Как работает центробежный насос поверхностного типа? (видео)

Обустройство систем водоснабжения в загородных домах – это довольно сложный и длительный процесс. Ведь мало просто разработать источник чистой воды. Ее нужно еще оттуда поднимать, а откачивание жидкости может проходить только за счет работы специальных насосов.

Центробежные скважинные насосы разных конфигураций

Например, очень часто в наших краях используется центробежный насос для скважины, который работает за счет вращения специального рабочего колеса. Именно о центробежных насосах для скважин сейчас и пойдет речь.

1 Особенности и назначение

На самом деле, существует великое множество разновидностей насосного оборудования. Работает оно за счет различных сил, что так или иначе задумывались к применению.

Если же мы рассматриваем конструкцию и принцип действия центробежного насоса для скважин, то этот агрегат, как можно понять из названия, работает за счет использования центробежных сил вращения. Они же в свою очередь, провоцируются применением рабочего колеса.

У центробежных насосов для скважин внутри камеры для перекачки жидкости находится колесо из двух попеременно соединенных дисков. Диски образуют основной контур рабочего колеса, и за счет их вращения жидкость нагнетается в камере.

Принцип действия достаточно прост. При вращении диски создают зону разреженного давления и затягивают воду через входные патрубки.

Входящая жидкость, автоматически попадает в зону рабочего колеса и за счет действия на нее центробежных сил отбрасывается на края цилиндрической камеры. Оттуда она сразу же попадает в выходные отверстия, что подсоединены к небольшим спиралевидным трубкам.

И без того нагнетенная, за счет вращения рабочего колеса жидкость, в трубках еще быстрее набирает скорость и подается по шлангу с высоким напором. Внутри же камеры, образуется область свободного давления, как это бывает с водокольцевым вакуумным насосом.

Схема движения жидкости в камере центробежного насоса

По мере поступления перекачиваемой воды по выходным патрубкам эта область увеличивается, а постоянное вращение рабочего колеса постоянно стимулирует ее заполнение новой жидкостью. Таким образом, насосу удается быстро и качественно перекачивать достаточно крупные объемы воды. При этом пользуясь довольно примитивной технологией.

Как видим, принцип действия насоса заключается во вращении всего одного рабочего элемента, а именно – рабочего колеса. Такая простая конструкция удобна еще и тем, что в ней к минимуму сведена возможность появления поломок.

Если усилия одного вращательного элемента не хватает, то инженеры, выполняя расчет при сборке и планировании устройства, могут установить несколько таких колес и комбинировать их по своему усмотрению. Наличие нескольких ступеней только увеличивает производительность устройства.

Иногда для улучшения качеств эксплуатации рабочего колеса выполняется его обточка. Стандартный расчет показывает, что обточенные колеса, за счет уменьшенного диаметра, лучше работают в системе водоснабжения.

Отзывы владельцев насосов с обточенными колесами тоже говорят о том, что при небольшом снижении напора жидкости, их производительность и качество работы только увеличивается.

Единственным недостатком такого оборудования является его уязвимость к перекачке грязной жидкости. Вся схема действия таких насосов ломается, если он вступает в сравнительно длительный контакт с грязной или загрязненной примесями водой. Подшипники и ротор рабочего колеса попросту выйдут из строя и будут нуждаться в замене.

Поэтому эксплуатация центробежного насоса для скважины может проходить только в непосредственно скважинах или колодцах с чистой водой. В противном случае вас будут ждать постоянные неприятности.

Электроцентробежными насосами человеку удается перекачивать воду из довольно серьезных глубин, что тоже очень полезно. Конечно, предварительно придется выполнить расчет необходимых характеристик устройства, но с этой задачей сможет справиться любой человек.
к меню ↑

2 Виды, отличия и характеристики

Пример конструкции погружных центробежных насосов

Центробежные насосы пользуются большой популярностью в мире и производят их в разных конфигурациях. Следует заранее разобраться во всех их разновидностях, чтобы потом иметь возможность определиться с выбором лучшего агрегата, эксплуатация которого подойдет именно вам.

Конечно, при выборе следует производить и расчет базовых характеристик устройства, но это делается уже после того, как вы определились с конструкцией и особенностями центробежных насосов для скважин.

Главное деление ведется по типу конструкции насоса. В этом плане их делят на:

  • Поверхностные;
  • Погружные;
  • Полупогружные.

В первом случае рассматриваются модели, что работают за счет создания эффекта самовсасывания. Они находятся непосредственно на поверхности земли, а воду качают с помощью шланга. Эксплуатация подобного оборудования существенно облегчена, в отличие от того, как обслуживают погружные модели, но и выдающимися характеристиками оно похвастаться не может.

Читайте также: преимущества бытовых самовсасывающих насосов для воды.

Средний поверхностный агрегат способен выдавать напор до 30 метров и выкачивать воду на глубине до 10-12 метров, а это не всегда достаточно.

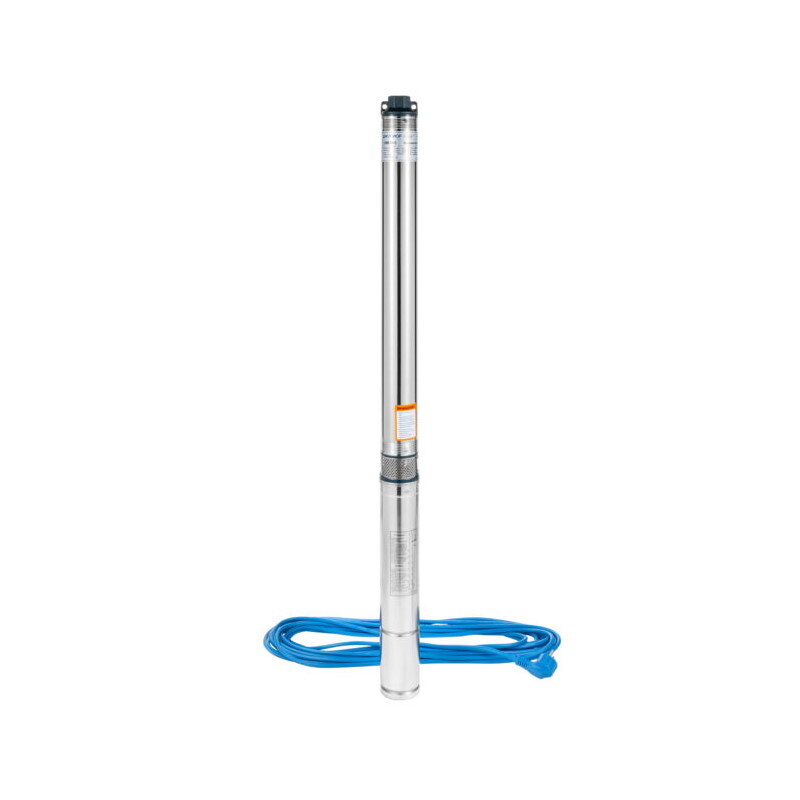

Погружные образцы – это насосы в виде удлиненного цилиндра. Погружные модели необходимо устанавливать непосредственно в источнике, чтобы устройство находилось под водой во время работы.

Их характеризуют, как мощное и надежное оборудование. Если производится расчет обустройства скважины с расстоянием до водного зеркала на уровне 20 или более метров, то практически всегда берут во внимание только погружные насосы.

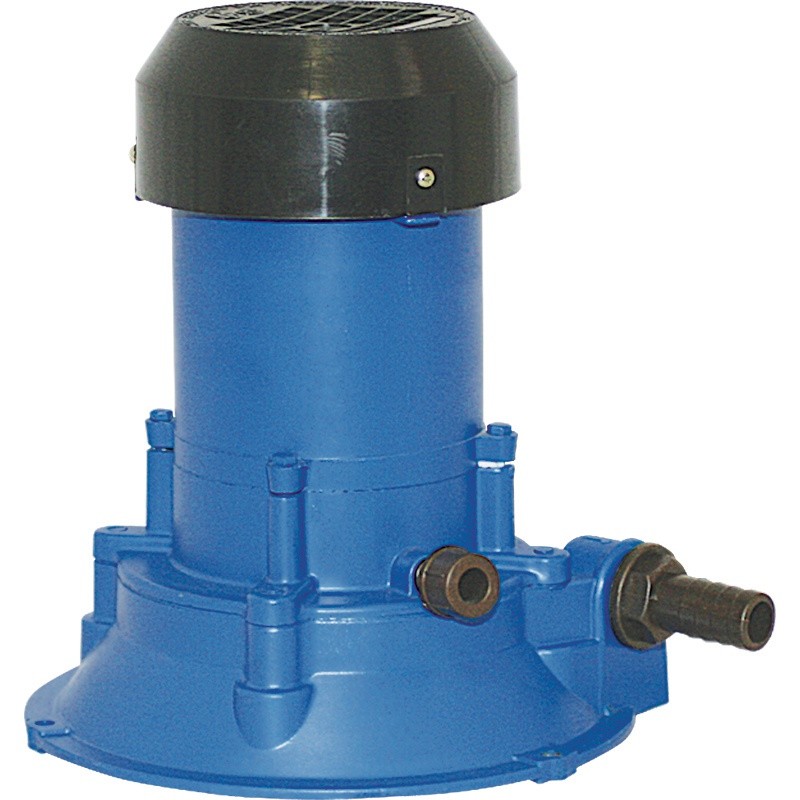

Полупогружные агрегаты сейчас редкость, но и о них следует вспомнить. Такое оборудование имеет в своей основе поплавковый стабилизатор, который позволяет устанавливать насос в полупогружном состоянии (двигатель находится над водой, а его рабочая камера и всасывающая часть под ней.)

Линейка мощных глубинных насосов для скважин, центробежного типа

Полупогружные модели слабее и крупнее погружных. Они являются своеобразным компромиссом между первыми двумя разновидностями, но в силу довольно большого диаметра сечения, сложностей установки и эксплуатации используются только в крайних ситуациях.

По количеству ступеней их делят на:

  • Многоступенчатые;
  • Одноступенчатые.

Одноступенчатые образцы состоят из всего одного рабочего колеса. Но оно может быть довольно большим. Такая схема сейчас используется редко и, как правило, только в поверхностных насосах.

Многоступенчатые насосы на одной оси держат несколько рабочих колес. Глубинные погружные насосы могут включать до 7 колес одновременно. И это далеко не предел полета инженерной мысли.

Расчет показывает, что чем больше колес вращается одновременно, тем лучше насос работает. Причем каждая последующая деталь еще и улучшает действие предыдущей.

По типу рабочего положения или глубины погружения их делят на:

  • Стандартные;
  • Глубинные.

Это уже классификация скорее для погружных моделей, так как поверхностные насосы по определению не способы добывать жидкость на глубине больше 10-12 метров. Положение немного улучшит установка эжектора, но она прибавит максимум еще 5-8 метров к возможной глубине забора воды, что кардинально не изменит их положение.

А вот погружные модели даже стандартного типа вполне комфортно работают на глубине до 50 метров. Если же рассматривают глубинные образцы, то здесь их не ограничивают и глубиной в 100-150 метров.

Скважинные центробежные насосы от компании Водомет

Некоторые глубинные образцы можно монтировать в самые удаленные артезианские скважины, где забор необходимо проводить на расстоянии от 200 метров. Но и стоимость у них будет соответствующая.

Теперь рассмотрим отзывы о центробежных насосах от людей, которые уже успели ими попользоваться и оценить все их характеристики, а также особенности эксплуатации.

Вадим, 42 год, г. Кострома:

Пользуюсь центробежными насосами, сколько себя помню. В особенности доволен работой моего центробежника Водолей, что стоит в скважине. Конечно, многие скажут, что они довольно прихотливы и быстро засоряются песком, но по производительности и напору у них нет конкурентов.

Андрей, 28 лет, г. Сочи:

Изначально для дачи решил покупать вибрационный насос, так как у меня довольно-таки нестандартная скважина. Но после непродолжительной эксплуатации понял, что его мощности попросту не хватает. Заменил устройство на погружной центробежник Водомет.

Теперь у меня достаточно воды и для снабжения дачи, и для полива огорода. Да еще и на всякие непредвиденные нужды остается.

Григорий, 37 лет, г. Чаховка:

В течение более 6 лет пользуюсь поверхностным центробежным насосом с двумя ступенями. С помощью подключения эжектора решил проблему с низким уровнем забора воды. Обслуживать и эксплуатировать его одно удовольствие. Всем рекомендую. Ни от одного другого конструктивного типа насосов вы таких результатов не получите.

Пример подключения центробежного поверхностного насоса к выводу скважины

к меню ↑

2.1 Расчет необходимых характеристик

Стоит понимать, что при выборе любого насосного оборудования всегда учитывается преимущественно холодный расчет. Визуальные качества играют далеко не самую важную роль, как и габариты. Хотя последние, все же принимают во внимание.

Для начала нужно выполнить расчет необходимого напора. Для этого суммируют расстояние до водного зеркала в источнике, расстояние до дома и уровень поднятия жидкости.

Также добавляют к полученному показателю еще 20 метров для страховки. В результате вы получите цифру, что и показывает необходимый в вашем случае напор. Не стоит пугаться, если у вас получится цифра на уровне 50-70 метров. Для среднего по своим качествам погружного центробежника этот показатель является практически нижней планкой.

Также учитывают производительность насоса. Ее уже нужно считать, отталкиваясь от количества жителей в обслуживаемом доме и необходимых расходных статей жидкости.

Так, для семьи из трех человек и мелкого огорода хватит и насоса с возможность подачи до 3 кубометров жидкости в час. Если же у вас большой дом и хозяйство, то этот показатель придется увеличить, причем в несколько раз.

Собственно, напор и производительность считаются главными характеристиками при расчете центробежных насосов для скважин. Все остальные учитывают по остаточному принципу.
к меню ↑

2.2 Технология установки

Монтируют центробежные модели так же, как и все остальные. Различия здесь есть только между поверхностными и погружными моделями.

Установка погружного центробежного насоса в обсадную трубу скважины

Поверхностные насосы устанавливают на земле. Желательно подобрать для этого оборудования специальную коморку или подсобку, где его не будут доставать атмосферные осадки и перепады температур. В скважину же выводится только шланг с обратным клапаном.

Перед началом работы в камеру поверхностного насоса необходимо в обязательном порядке залить воду. Всухую ему работать запрещено, так как это приводит к скорой поломке двигателя.

Погружные и полупогружные модели монтируются по практически идентичной технологии.

Этапы установки:

  1. Собираем все оборудование, проверяем его работоспособность.
  2. Подводим к насосу кабель питания и управления, если такой имеется.
  3. Подключаем шланг.
  4. Герметизируем все соединения.
  5. Подключаем страховочный монтажный трос.
  6. Стягиваем все коммуникации хомутами, монтируем поплавок.
  7. Опускаем насос на нужный уровень.
  8. Фиксируем трос.
  9. Тестируем систему.

Погружные модели устанавливают непосредственно под воду. Полупогружные достаточно просто опустить на нее. Правда здесь нужно быть осторожным, так как они довольно тяжелы и имеют серьезные габариты. Плюс надо помнить, что двигатели полупогружных насосов очень не любят контакта с водой.
к меню ↑

2.3 Как работает центробежный насос поверхностного типа? (видео)

 Главная страница » Скважинные насосы

Насос для скважины с песком — скважинный насос для воды с песком

24 Марта 2022

Просмотров:  12749

Время чтения:  10 минут

Содержание

Как выбрать насос для скважины

Какой насос лучше купить для скважины с песком

Лучшие погружные насосы для скважин разной глубины 2019 – 2020 года

Краткий обзор винтовых насосов

Автоматика для скважинных насосов, работающих в песчаных скважинах

Как удлинить кабель погружного насоса

Причины поломок скважинных насосов

Коротко о главном

Скважины, пробуренные в песчаных грунтах, могут доставить множество неприятностей владельцам земельных участков. Мелкие частички песка оседают на фильтрах грубой очистки, забивают их и не дают насосам качать воду. Если пренебречь сетчатой системой фильтрации, то абразивное действие грунта быстро выведет агрегат из строя. Оптимальным решением для водоснабжения участков с таким типом грунтового основания является применение центробежного насоса для скважины с песком.

Конструкция песчаной скважины

Как выбрать насос для скважины

Чтобы понять, какой скважинный насос для воды с песком выбрать, необходимо знать параметры источника водоснабжения и расчётные нагрузки на систему. Перед покупкой аппарата необходимо составить ТЗ, в котором указываются следующие сведения:

  • Расчётное потребление воды, исходя из удельных нормативных показателей на 1 человека и количества жильцов в доме.
  • Нижняя отметка залегания водоносного горизонта относительно поверхности земли.
  • Диаметр обсадной трубы.
  • Глубина водяного столба с учётом сезонного колебания уровня. Оптимальная отметка погружения насоса в скважину составляет 4 – 6 метров относительно горизонта. При опускании оборудования, между всасывающей частью и дном водоносного горизонта должно соблюдаться расстояние не менее 40 – 80 см. Предельная глубина до верхней части прибора должна быть не более 10 м, вне зависимости от высоты столба.

Погружение оборудования в скважину

Также следует учесть такой показатель, как химический состав воды и наличие в ней твёрдых примесей. Если в воде присутствует большое количество песка, то для такой скважины потребуется специальное насосное оборудование.

Какой насос лучше купить для скважины с песком

При выборе типа насоса для эксплуатации в мутной воде следует учесть 2 нюанса. Во-первых, песок не должен губительно сказываться на моторном отсеке и механических деталях устройства. Второй момент – сам насос при работе не должен оказывать негативного влияния на грунтовое основание. Исходя из этих особенностей, можно выбрать оптимальное оборудование для подъёма воды из скважины:

  • При установке вибрационного погружного аппарата, интенсивные низкочастотные колебания могут вызвать обрушение основания, из-за чего водоносный горизонт будет заблокирован.
  • Если речь идёт о поверхностном насосе для малых глубин, то такое устройство быстро выйдет из строя из-за попадания песчинок, которые повредят механизм.

Очистка источника водоснабжения от песка

  • Погружной центробежный насос – идеальное соотношение цены и качества. Многие производители выпускают такие приборы с усиленной крыльчаткой, помогающей выкачивать грязную жидкость на поверхность без поломки движущихся деталей. Потребители часто задают вопрос, какой центробежный насос для скважины с песком лучше выбрать? Если конструкция предусматривает повышенный уровень защиты от негативного воздействия абразивных частиц, производитель всегда указывает этот факт в составе технических характеристик прибора.
  • Винтовые насосы также прекрасно справляются с проблемой перекачки воды с песком, но они стоят дороже конкурентов центробежного типа, и в условиях частного домовладения применяются редко.

Если выбор пал на центробежное устройство, необходимо изучить его технические характеристики – в руководстве по эксплуатации должна стоять пометка, что перекачиваемая вода может содержать песок и другие нерастворимые включения.

Винтовое насосное оборудование в разрезе

Лучшие погружные насосы для скважин разной глубины 2019 – 2020 года

Показатели мощности, предельного напора и производительности насосного оборудования зависят от указанных выше параметров скважины и качества воды в ней. Для тех, кто не знает, какой скважинный насос выбрать для скважины с песком,

согласно отзывам потребителей и заявлениям производителей, ниже представлен список лучших изделий за последние 2 года:

Водолей 0. 32-32У

SPERONI SQS 2-60

UNIPUMP ECO 5

Grundfos SQ 2-70

AQUARIO ASP3B-100-100BE 3310

Данный рейтинг носит субъективный характер, описывает рекомендуемые скважинные насосы для воды с песком, на основе оценок потребителей. Не является прямым указанием к приобретению прибора.

Краткий обзор винтовых насосов

Винтовое насосное оборудование подходит для скважин любого типа, вне зависимости от глубины погружения, грунтового основания и качества воды. Данные приборы обладают следующими особенностями:

  • Надёжная конструкция, позволяющая исключить частые поломки.
  • Возможность проведения ремонтных работ своими руками.
  • Износостойкий механизм, способность работы до 5 лет и более в условиях агрессивного воздействия песчаных грунтов.
  • Обладают способностью перекачивать воду с включениями мелких твёрдых частиц.
  • Корпус и конструкция рабочего шнека выполнены из нержавеющей стали, не подверженной коррозии.
  • Равномерное движение шнека не вызывает вибраций. Сыпучая структура песчаного грунта не нарушается со временем, из-за чего скважина служит долгое время без необходимости прокачки.

Глубинный винтовой агрегат

Наиболее популярные бренды винтовых (шнековых) погружных агрегатов:

  • «Водолей» – изделия харьковского производственного предприятия, известные высоким уровнем надёжности и относительно невысокой ценой. Для покупки следует рассмотреть такие насосы, которые не боятся песка, как НВП 0,32-32 и НВП 0,32-63.

Водолей НВП

  • «Беламос», модели 3SP или SP. Погружаются на глубину до 80 метров, имеют производительность до 0,5 л/сек.

«Беламос» SP

  • Unipump Eco Vint – линейка компании имеет 3 основных модели шнекового типа.

Unipump Eco Vint

  • Sprut ZGD – надёжное и производительное оборудование, не имеющее должной степени защиты, из-за чего применение в песчаных скважинах не рекомендуется.

Sprut ZGD

Винтовые насосы имеют один важный недостаток – эксплуатация требует постоянного контроля за уровнем воды в скважине. При возникновении сухого хода быстро выходят из строя от перегрева жизненно важных деталей. Чтобы исключить подобные риски, оборудование должно снабжаться функцией аварийного отключения с детектором распознавания уровня жидкости в рабочей камере.

Автоматика для скважинных насосов, работающих в песчаных скважинах

Чтобы скважинный насос, который не боится песка, эксплуатировался без поломок, при обустройстве системы водоснабжения необходимо предусмотреть дополнительные надстройки, которые позволят исключить работу в аварийном режиме:

  • Реле давления – монтируется на выходе из гидроаккумулятора, позволяет определить достигнутую величину рабочего давления в системе и посылать сигнал насосу для автоматического отключения питания. Прибор также помогает исключить риск поломки оборудования при возникновении сухого хода, так как, при отсутствии воды, давление стремительно падает.

Реле давления для насосного оборудования

  • Поплавковые устройства, позволяющие проводить автоматическое отключение аппарата при критически низком (или высоком) уровне грунтовых вод в скважине.
  • Датчик защиты моторного отсека от перегрева.
  • Пресс контроль – представляет собой магнитную заслонку на подающем трубопроводе, соединённую с пусковыми контактами насоса. При наличии воды заслонка открыта, и насос работает. Если же вода в трубе пропадает – заслонка закрывается, размыкая контакт, в результате чего аппарат автоматически отключается.

Выбрать реле давления Вы можете тут

Пресс-контроль

Для контроля за состоянием воды, внутри котельной жилого дома предусматривается многоступенчатая система очистки с механическими фильтрами, дисперсионными машинами и отстойниками для выпадения осадка. Установка фильтра на всасывающей части насоса подобную проблему решить не может, отсеивая лишь крупные частицы, способные повредить механизмы прибора.

При отсутствии приведённых выше систем автоматики, оборудование быстро ломается из-за износа и перегрева движущихся деталей.

Обвязанный гидроаккумулятор для водоснабжения частного жилого дома

Как удлинить кабель погружного насоса

Глубинное насосное оборудование снабжается кабелем фиксированной длины (7, 10, 15 метров). Часто его не хватает для организации питания устройства, и он подлежит удлинению. Чтобы исключить риск короткого замыкания и нагрев проводниковой части в месте сопряжения, работу нужно проводить с учётом следующих требований:

  • Сечение дополнительного кабеля должно быть не ниже, чем у заводского провода.
  • При соединении нельзя использовать изоленту – необходимо применить специальную термоусадочную муфту нужного диаметра.
  • Оголенные контакты при скрутке не должны касаться друг друга – изолируется отдельно каждая жила, после чего основная обмотка кабеля.

Работа по удлинению кабеля

По завершении работ следует протестировать место сопряжения на предмет возможного нагрева от некачественной спайки.

Причины поломок скважинных насосов

Скважинное насосное оборудование эксплуатируется в водной среде, которая может оказывать негативное влияние на любую из его деталей. Среди наиболее часто встречающихся видов неисправностей глубинного прибора для перекачки жидкости можно выделить следующие:

  • При эксплуатации аппарата в песчаных грунтах следует учесть особенность конструкции и проведение периодических профилактических работ по очистке рабочей камеры от абразивных включений, присутствующих в перекачиваемой жидкости. Если этого не делать – производительность начнёт со временем падать, и насос выйдет из строя.
  • Если уплотнительные вставки загрубели или растрескались, в моторный отсек устройства может попасть влага, из-за чего электрические детали и элементы автоматики не смогут работать в нормальном режиме.

Поломка глубинного аппарата

  • При возникновении сухого хода вода перестаёт выполнять роль смазки и охладителя прибора – стремительно возрастает сила трения между соприкасающимися деталями, и прибор перегревается.
  • При нестабильной подаче электроэнергии возможны сбои выставленных настроек.
  • Со временем, контакты, соединяющие электрические детали насоса, могут окисляться, что приводит к перебоям в работе.

При возникновении любой из перечисленных проблем стоит обратиться в авторизованный производителем сервисный центр и провести гарантийное обслуживание прибора. Если заняться ремонтом самостоятельно, устранив неполадку, то насос может быть лишён заводской гарантии, которая, как правило, составляет не менее 3 – 5 лет.

Обслуживание скважины

Коротко о главном

Центробежный погружной насос для скважины с песком должен иметь особый класс защиты от негативного воздействия агрессивной водной среды. Эти характеристики должны подтверждаться производителем. Перед покупкой насоса необходимо определиться с мощностью двигателя, величиной предельного напора, а также производительностью. Эти параметры зависят от глубины скважины, высоты водяного столба и количества жильцов в доме.

В случае поломки оборудования, рекомендуется обратиться в сервисный центр для осуществления гарантийного обслуживания. Для предотвращения аварийных ситуаций, в ходе работ по обвязке скважины, стоит установить системы контроля давления, наличия воды в рабочей камере с возможностью автоматического отключения оборудования для перекачки жидкости.

Подходящий вашим параметрам скважинный насос Вы можете тут.

Был ли у вас опыт работы с центробежным насосом для скважины с песком?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Что лучше выбрать для скважины – винтовой или центробежный насос.

Организация водоснабжения на загородном или частном участке без централизованных магистралей всегда упирается в вопрос о том, какие насосы лучше для скважины винтовые или центробежные. Правильное решение задачи можно получить двумя путями: обратиться с полным доверием к профессиональному консультанту или самостоятельно изучить особенности их конструкций и преимуществ в применении.

Главные особенности центробежных насосов

Рабочий орган у центробежных насосов выполнен в виде лопастного колеса с минимальными зазорами к корпусу (камеры прокачивания воды), что определяет ряд эксплуатационных особенностей:

  • Довольно низкий рабочий шум и вибрация, т.к. детали при производстве не только точно подгоняются, а и балансируются.
  • Большая производительность при небольших размерах и мощности электропривода, причем существуют многоступенчатые модификации, которые позволяют качать с больших глубин и на большую высоту.
  • Большой модельный ряд при компактных габаритах, а также высокая надежность с большим моторесурсом.

На первый взгляд у насосов отличные характеристики и проблему, какие насосы лучше для скважины винтовые или центробежные, можно закрыть, но центробежные агрегаты зависимы от качества перекачиваемой жидкости. Центробежная сила возникает за счет минимальных зазоров между рабочим колесом и корпусом, поэтому попадание в поток твердых фракций приводит к кавитационным проявлениям с интенсивной выработкой рабочего органа и перегрузкой электропривода. По этой же причине запуск «на сухую» или прекращение подачи воды приводит к выходу из строя насоса.

Главные особенности винтовых насосов

В винтовых насосах рабочий орган представлен в виде шнека, который вращением создает турбулентный поток воды, что и обуславливает эксплуатационные особенности:

  • Большая производительность и напор воды, причем многоступенчатые модификации практически снимают ограничения по глубине забора и высоте подъема воды.
  • Низкий рабочий шум и вибрация, причем выработка деталей агрегата более равномерная, т.к. возникающие усилия воздействуют в разных направлениях.
  • Высокая рабочая надежность, поэтому поломки агрегата крайне редки, а сам ремонт не сложен и столь дорогой.
  • Винтовые насосы способны перекачивать жидкость с некоторым загрязнением твердыми частицами, причем производительность их не падает, а пульсация потока воды минимальна, что позволяет использовать агрегаты в скважинах и колодцах с малым дебетом.

Учитывая указанные факторы проблема, какие насосы лучше для скважины винтовые или центробежные, может показаться, что решена, но винтовые насосы имеют несколько большие размеры, что обязательно нужно учитывать при подборе агрегата для скважины с определенным диаметром.

Обобщение и упрощение выбора насоса для скважины

Чтобы правильно подобрать насос, необходимо учесть несколько параметров:

  • Характеристики скважины: чистоты воды, глубина и дебет скважины, диаметр ствола скважины. Именно от совокупности характеристик зависит выбор насоса, т.к. при низкой загрязненности, относительно небольших глубинах и достаточном дебете целесообразно подбирать центробежные насосы, ведь их габариты и электрическая мощность несколько ниже, что упрощает монтаж и экономит при эксплуатации средства.
  • Проблемные скважины, у которых нестабильный дебет, очень низкий уровень забора воды или отмечается повышенное содержание твердых частиц в жидкости, целесообразно снабжать винтовыми насосными установками, т. к. они менее проблематичны в эксплуатации и более надежны при жестких условиях.

Скважинные насосы. Часто задаваемые вопросы

Какие решения нужно принять во внимание, чтобы быть уверенным, что мы выберем устройство, которое будет работать без сбоев долгие годы?

Сломался скважинный погружной насос, что делать?

Повреждение погружного насоса может произойти из-за использования агрегата с нарушением рекомендаций производителя, из-за неиспользования рекомендованной или требуемой защиты, а та…

Как выбрать насос для колодца?

Есть вещи, которые значительно упрощают жизнь владельца загородного дома. Одна из них — насос для колодца. Приобретение его изменит качество жизни, подняв его на порядок. Существуе…

Какие бывают глубинные насосы?

Подбирая необходимое устройство для работы, рекомендуется изучить технические характеристики глубинного механизма. От правильного выбора подходящей модели будет зависеть произво…

Водяные насосы для скважин как выбрать?

Практически любая скважина независимо от глубины и расположения нуждается в насосном оборудовании, которое используется для подъема воды и ее транспортировки по трубопроводу. Сегод…

Правильная установка погружного насоса

Правильно подобранный и правильно установленный погружной насос, гарантирует долгую и безотказную работу. Это также обеспечивает легкий доступ к устройству при его обслуживании, ме…

Какие бывают погружные насосы для скважины?

Добыча воды, необходимой для нормальной жизнедеятельности, осуществляется при использовании специализированного оборудования. Для водозабора из скважины требуются погружной (глубин…

Подача воды из скважин

Если решено автономно обеспечить себя водой на загородном участке, встает вопрос подобрать оборудование для скважин или колодцев. Сердцем такой системы является насос. Как выбра…

Центробежный насос – самый популярный насос в мире

Центробежные насосы относятся к категории динамических насосов. Проще всего понять принцип работы центробежного насоса на примере зонта. Если вращать зонт, то капли воды будут разл…

Центробежные насосы

Благодаря своей высокой эффективности и разнообразию применения центробежные насосы являются одними из наиболее часто используемых на промышленных предприятиях…

Насосы для воды: виды, особенности, выбор

Сегодня великое множество способов добраться до воды, и заполучить ее для использования. Исходя из поставленных задач, инженерных и конструктивных особенностей, определяются с т…

Как избежать ошибок, выбирая насос для скважины

Погружной насос — самое популярное устройство, предназначенное для добычи воды из собственного водозабора — из пробуренной скважины. Чтобы система работала без сбоев долгие годы, н…

виды, цены, как и какой выбрать для частного дома, чтобы напор воды был стабильным

Виктор Джин

использует винтовой насос

Профиль автора

Загородные дома редко подключены к центральному водопроводу, поэтому воду обычно качают из скважины или колодца.

Мы уже приводили короткую инструкцию, как организовать в доме автономную систему водоснабжения. В этой статье поможем подобрать подходящий насос.

Как выбирать насос для частного дома

При выборе насоса надо изучить его технические характеристики, а именно:

  1. Производительность, то есть количество воды, которое насос качает в минуту или в час. В идеале воды должно хватать, даже если одновременно открыть все краны в доме и спустить воду из сливного бачка в унитазе. Обычно для частного дома достаточно насоса производительностью 1,5—2 м3/ч.
  2. Высота подъема воды. Насос должен не только поднять воду из скважины или колодца, но и доставить ее до самой высокой точки в доме — например, до душа на третьем этаже. При этом напор не должен упасть. Для частного дома с колодцем обычно хватает насоса с высотой подъема 30—40 метров. Если же речь идет о скважине, могут понадобиться модели с большим напором.
  3. Потребляемая мощность. Это количество электроэнергии, которое будет съедать насос. Как правило, простые модели насосов расходуют менее 1 кВт.

Насосы делятся на два больших вида: поверхностные и погружные. Первые всасывают воду с небольшой глубины через шланг, вторые нужно опускать в толщу воды. Насосы для скважины и колодца различаются: скважинные узкие и похожи на цилиндр. Нет проблем использовать скважинный насос и для колодца, а вот наоборот не получится.

/guide/h3o/

Как выбрать систему очистки воды для частного дома

Помимо технических характеристик, обратите внимание на стоимость установки и сложность обслуживания разных насосов. К примеру, установка любого скважинного насоса стоит не менее 4500 Р. Примерно в такую же сумму обойдется монтаж погружного насоса в колодец, если насос будет там постоянно. Насосную станцию установить дешевле — это стоит от 3500 Р, но есть и довольно простые устройства, которые можно смонтировать самостоятельно. Самому несложно организовать и разные временные схемы с насосами для полива грядок или для летнего водоснабжения дачи.

Какие насосы подойдут в разных ситуациях

  • Насосная станция — простой вариант при неглубоком колодце
  • С погружным эжектором — простой вариант, если вода глубоко
  • Вибрационный — самый дешевый дачный вариант
  • Винтовой — бюджетный насос, если вода с примесями
  • Центробежный — дорогой вариант высокого качества
  • Вихревой — поднимет воду даже из артезианской скважины

Простой поверхностный насос

Сколько стоит: в среднем 5000—15 000 Р, но есть модели до 50 000 Р
В какой ситуации покупать: когда колодец близко и он неглубокий — например, такой насос удобно использовать летом на даче
Плюсы: легко установить и обслуживать; хорошая производительность; сложнее украсть насос, если он в доме
Минусы: не подходит для скважин и колодцев глубже 7—8 м; сильно шумит

Такой насос не погружают в колодец или скважину, а устанавливают внутри дома или в специальном кессоне. Часто поверхностные насосы продаются вместе с дополнительным оборудованием и называются насосными станциями: например, в комплект может входить реле давления, чтобы включать и отключать насос автоматически, или гидроаккумулятор — емкость с водой, которая защищает насос от частого включения и компенсирует перепады давления.

/guide/buy-house/

Как купить дачу или загородный дом: пошаговая инструкция

Поверхностные насосы гарантированно поднимают воду на 8—9 метров. Будьте внимательны с расчетом: нужно учитывать не только расстояние от земли до воды, но и разводку труб до насоса. Например, глубина воды в колодце — 7 метров, а насосная станция располагается в 30 метрах от колодца. По нормам, на каждых 10 метрах горизонтального трубопровода давление падает на 1 метр водяного столба. Таким образом, общая высота подъема воды в нашем случае — 10 метров: поверхностный насос с этим не справится.

Схема системы водоснабжения с насосной станцией — насос находится снаружи колодца в подвале. Источник: met-all.org Здесь насосная станция объединяет в себе сам насос, реле давления и гидробак. Источник: ozon.ru

Поверхностный насос с погружным эжектором

Сколько стоит: 15 000—30 000 Р
В какой ситуации покупать: если скважина глубокая, а погружной насос по каким-либо причинам не получается использовать. Такое бывает редко, поэтому насосы с погружным эжектором не пользуются популярностью
Плюсы: легко обслуживать; может работать в глубоком колодце или скважине
Минусы: шумит; расходует много электроэнергии; тяжело устанавливать и чистить

Эжектор — это устройство, которое создает дополнительный перепад давлений, проще говоря — подсос. Если эжектор погрузить в скважину или колодец, это позволит поверхностному насосу или насосной станции поднимать воду с большей глубины — до 40 метров.

В скважину пойдет не одна, а две трубы, на конце которых и расположен эжектор. По первой трубе вода поднимается, по второй ее часть возвращается в эжектор и за счет своей энергии усиливает напор.

/dom/

Я переехал из хрущевки в частный дом

Такую конструкцию сложнее устанавливать, чем простой поверхностный насос: в колодец надо опускать две трубы с эжектором. Чтобы защитить эжектор, на входе в трубу ставят фильтр — если он забьется, понадобится поднимать обе трубы, чтобы очистить насос.

Так устроен поверхностный насос с погружным эжектором. В скважине ставят обратный клапан с фильтром-сеточкой. Источник: calc.ru Выносной эжектор позволяет увеличить глубину всасывания, но такое устройство имеет меньшую производительность, так как часть воды возвращается в эжектор. Источник: wtpump.ru

Погружной вибрационный насос

Сколько стоит: в среднем 2000—2500 Р
В какой ситуации покупать: для садоводства, например полива грядок
Плюсы: дешево, надежно, хороший напор воды
Минусы: слабая производительность; вибрирует, взбаламучивает воду; шумит даже в толще воды

Такие насосы часто еще называют малышами — по марке одного из них. Это наиболее простой и бюджетный вариант насоса. Погружной вибрационный насос погружается прямо в воду, иногда устройство опускают в колодец в ведре, чтобы он сильно не поднимал со дна песок.

/drip-irrigation/

Я собрала систему капельного полива в огороде

Принципы работы вибронасоса и автомобильного двигателя чем-то похожи. Внутри насоса стоит поршень, который ходит вверх и вниз. Поршень втягивает воду из колодца в камеру насоса и перекачивает ее вверх по шлангу или трубе. Такие такты повторяются 50 раз в секунду: этого достаточно, чтобы напор воды был стабильным.

Вибрационные насосы — самый бюджетный вариант. Они чаще всего используются для полива. Источник: market.yandex.ru

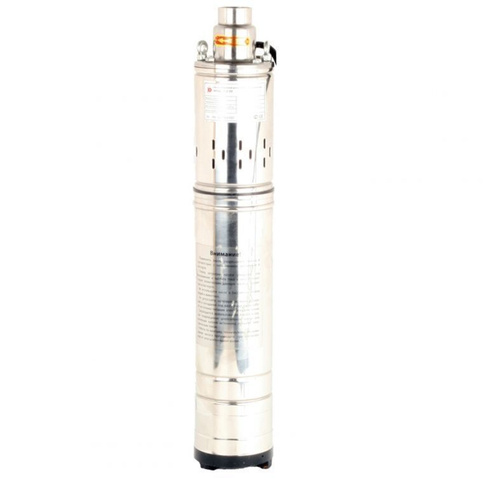

Погружной винтовой насос

Сколько стоит: в среднем 5000—10 000 Р
В какой ситуации покупать: если вода с примесями
Плюсы: не шумит; создает стабильный и хороший напор без пульсаций; легко перекачивает загрязненную воду, например с песком
Минусы: низкий КПД и производительность; трение деталей приводит к их быстрому износу

Внутри такого насоса крутится один или несколько винтовых стержней — шнеков. Они засасывают воду и перемещают ее дальше, создавая напор: процесс похож на бурение лунки на льду реки рыбацким шнеком.

Чем быстрее крутится шнек, тем производительнее насос и тем больше он перекачивает воды. Срок службы таких насосов зачастую невысокий — 1—1,5 года, но иногда они могут протянуть и 5 лет: все зависит от производителя и условий эксплуатации.

/guide/heating/

Как сделать отопление в частном доме

Насосы винтового типа часто используют в промышленности для перекачивания вязкой жидкости или загрязненной воды. Для водоснабжения частных домов они также популярны из-за своей дешевизны.

Погружные скважинные насосы можно использовать и для колодца. Винтовые насосы стоят дороже вибрационных, но дешевле центробежных и вихревых. Источник: market.yandex.ru Принцип действия винтового насоса с несколькими шнеками. В отличие от моделей с одним винтом, насосы с двумя и тремя шнеками могут дать в разы большую производительность, поэтому часто это промышленные версии насосов. Источник: kolodezman.ru

Погружной центробежный насос

Сколько стоит: в среднем 10 000—15 000 Р
В какой ситуации покупать: для дома, где живут постоянно и где нужен производительный, эффективный и довольно надежный насос
Плюсы: отличная производительность; хороший КПД; большая высота подъема воды — бытовые насосы в зависимости от модели легко дают напор 40—100 м; все элементы насоса крепкие, долговечные и рассчитаны на интенсивную эксплуатацию
Минусы: высокая цена; насос нельзя использовать, если вода с примесями

Это наиболее популярный тип насоса для водоснабжения частных домов — такие насосы дают хороший напор, но не шумят.

Внутри центробежного насоса стоит крыльчатка — колесо с лопатками, которое крутится с большой скоростью и как мельница перекачивает воду. Крыльчатка чувствительна к примесям в воде — при попадании камешка ее может заклинить. Ее также может деформировать, или она сместится — и насос придется отдать в ремонт. При этом только за диагностику насоса могут взять от 900 Р. Но в целом конструкцией насоса не предусмотрены движущие части или клапаны, поэтому насосы простые в ремонте.

/guide/swimming-pool/

Как построить бассейн у себя дома

Китайские варианты насоса служат в среднем 2,5 года, но есть и более качественные модели, например украинский «Водолей»: такой насос может прослужить и больше 5 лет.

Центробежные насосы бюджетного ценового сегмента стоят от 8000 Р для неглубоких скважин и до 30 000 Р для скважин глубже 100—150 метров. Источник: market.yandex.ru

Погружной вихревой насос

Сколько стоит: в среднем 8000—13 000 Р
В какой ситуации покупать: для артезианских скважин большой глубины
Плюсы: большой напор и производительность; минимум шума
Минусы: невысокий КПД — порядка 45%; чувствителен к загрязнениям воды твердыми частицами — не перекачает воду с большим количеством примесей

Такие насосы используют в основном в очень глубоких скважинах — если вода залегает на глубине больше 50 метров.

Принцип действия такого насоса и центробежного похожи, только здесь вместо крыльчатки используется вихревое колесо. Оно создает завихрение воды, то есть, помимо центробежной силы, появляется еще и турбулентное ускорение. За счет этого насос мощнее.

/sharoshka/

Мы сами пробурили скважину на воду на своем участке

Вихревые насосы стоят дешевле центробежных, но служат обычно не так долго. Источник: google.com Принцип действия центробежного и вихревого насосов. В том и другом используется рабочее колесо с лопастями. Источник: met-all.org

Центробежный насос для скважины в Украине. Цены на центробежный насос для скважины на Prom.ua

Работает

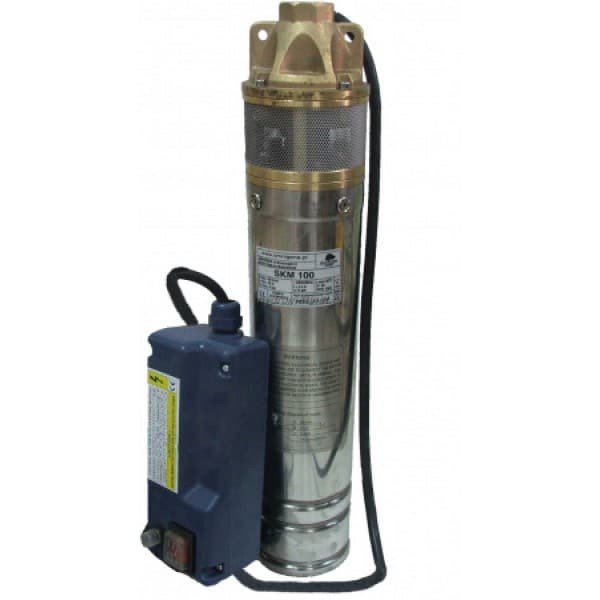

Погружной глубинный насос для скважин центробежный WISLA 4SKM-100 — 0,75кВт С КЛАПАНОМ 5 ЛЕТ ГАРАНТИИ (трос)

Доставка по Украине

5 831 грн

Купить

BRIXI.com.ua

Работает

Погружной глубинный насос для скважин центробежный WISLA 4SKM-100 — 0,75кВт 5 ЛЕТ ГАРАНТИИ

Доставка по Украине

4 998 грн

Купить

BRIXI. com.ua

Работает

Насос центробежный глубинный Dongyin (Aquatica) для скважин 0.37кВт Hmax62м Qmax40л/мин Ø66мм (кабель 1.5м)

Доставка из г. Одесса

7 611 грн

Купить

Строй Дом Сам

Работает

Насос центробежный скважинный DONGYIN (кабель 45 метров, 550 Вт, напор 77 м, 55 л/мин, Ø102 мм) для скважины

На складе

Доставка по Украине

10 430 грн

Купить

«НАСОС ТОРГ» Насосное оборудование, инструменты, освещение

Работает

Насос центробежный скважинный DONGYIN (кабель 50 метров, 750 Вт, H 98 м, Q 55 л/мин, Ø102 мм) для скважины

На складе

Доставка по Украине

12 367 грн

Купить

«НАСОС ТОРГ» Насосное оборудование, инструменты, освещение

Работает

Насос центробежный поверхностный LEO 775263 (750 Вт, 35 м, 100 л/мин) для полива, скважины, водоёма, колодца

На складе

Доставка по Украине

6 681 грн

Купить

«НАСОС ТОРГ» Насосное оборудование, инструменты, освещение

Работает

Насос центробежный поверхностный LEO (1,5 кВт, напор 48 м, max 140 л/мин) для колодца, скважины, полива

На складе

Доставка по Украине

13 999 грн

Купить

«НАСОС ТОРГ» Насосное оборудование, инструменты, освещение

Работает

Насос для скважины 75QJD122-0. 55 ( 550 Вт ) Euroaqua + пульт погружной насос центробежный

Доставка по Украине

6 559.09 грн

Купить

Интернет-магазин «Хозмир»

Работает

Насос для скважины 75QJD130-0.75 ( 750 Вт ) Euroaqua + пульт погружной насос центробежный

Доставка по Украине

7 105.87 грн

Купить

Интернет-магазин «Хозмир»

Работает

Насос для скважины 75QJD140-1,1 ( 1100 Вт ) Euroaqua + пульт погружной насос центробежный

Доставка по Украине

7 969.47 грн

Купить

Интернет-магазин «Хозмир»

Работает

Насос для скважины 90QJD112-0.55 ( 550 Вт ) Euroaqua + пульт погружной насос центробежный

Доставка по Украине

6 546.37 грн

Купить

Интернет-магазин «Хозмир»

Работает

Насос для скважины 90QJD122-1,1 ( 1100 Вт ) Euroaqua + пульт погружной насос центробежный

Доставка по Украине

7 948.80 грн

Купить

Интернет-магазин «Хозмир»

Работает

Глубинный центробежный насос для скважины DONGYIN (35 метров кабель, 370 Вт, напор 49 м, 55 л/мин, Ø102 мм)

На складе

Доставка по Украине

6 827 грн

Купить

«НАСОС ТОРГ» Насосное оборудование, инструменты, освещение

Работает

Глубинный погружной водяной центробежный насос для скважин для дома и в колодец для воды GRANDFAR 3SDm1. 8/10

Доставка по Украине

6 844 грн

5 900 грн

Купить

ТЕХНОЭЛИТ: Богатый ДОМ полезных товаров

Работает

Глубинный погружной водяной центробежный насос для глубокой скважины бытовой GRANDFAR 4SDm2/38 (GF1317)

Доставка по Украине

13 758 грн

11 860 грн

Купить

ТЕХНОЭЛИТ: Богатый ДОМ полезных товаров

Смотрите также

Работает

Глубинный погружной водяной центробежный насос для глубокой скважины бытовой GRANDFAR 4SRm2/32 (GF1330)

Доставка по Украине

18 316 грн

15 790 грн

Купить

ТЕХНОЭЛИТ: Богатый ДОМ полезных товаров

Работает

Глубинный погружной водяной центробежный насос для глубокой скважины бытовой GRANDFAR 4SRm2/27 (GF1326)

Доставка по Украине

12 052 грн

10 390 грн

Купить

ТЕХНОЭЛИТ: Богатый ДОМ полезных товаров

Работает

Глубинный погружной водяной центробежный насос для скважин для дома и в колодец для воды GRANDFAR 3SDm2.5/15

Доставка по Украине

9 361 грн

8 070 грн

Купить

ТЕХНОЭЛИТ: Богатый ДОМ полезных товаров

Работает

Насос для воды бытовой поверхностный вихревой Kenle WZ-750 для скважины

Доставка по Украине

по 1 628 грн

от 4 продавцов

1 628 грн

Купить

Интернет-магазин «DOMMO»

Работает

Насос поверхностный для воды Pedrollo JSWm 1AX 0. 55 кВт (Педролло) для скважины

Доставка по Украине

по 5 539 грн

от 4 продавцов

5 539 грн

Купить

Интернет-магазин «DOMMO»

Работает

Насос поверхностный для воды Pedrollo JSWm 2CX 0.75 кВт (Педролло) для скважины

Доставка по Украине

по 5 828 грн

от 4 продавцов

5 828 грн

Купить

Интернет-магазин «DOMMO»

Работает

Насос поверхностный для воды Pedrollo JSWm 2AX 1.1 кВт (Педролло) для скважины

Доставка по Украине

по 6 694 грн

от 4 продавцов

6 694 грн

Купить

Интернет-магазин «DOMMO»

Работает

Насос поверхностный для воды Powercraft DJL 1300-5565 1.3 кВт для скважины

Доставка по Украине

по 2 878 грн

от 4 продавцов

2 878 грн

Купить

Интернет-магазин «DOMMO»

Работает

Насос для скважины центробежный Vitals Aqua 3,5DC1542-0.65r

Доставка из г. Тернополь

7 365 грн

Купить

АРС — Строительный интернет-гипермаркет

Работает

Насос для скважины 90QJD118-0. 75 ( 750 Вт ) Euroaqua + пульт погружной насос центробежный

Доставка по Украине

7 093.15 грн

Купить

Интернет-магазин «Хозмир»

Работает

Насос для дома, полива, скважины, колодца Delta JSW 10 M. 4 Атм, 3,6 м3/час, 1.1 кВт

Доставка по Украине

2 646 грн

Купить

Хочешь выгодно — покупай на СКЛАДЕ!

Работает

Насос для дома, полива, скважины, колодца TEKK HAUS JP1100 L. 1.1 кВт!

Доставка по Украине

3 822 грн

Купить

Хочешь выгодно — покупай на СКЛАДЕ!

Работает

Насос для дома, полива, скважины, колодца TEKK HAUS JP1100 inox. 1.1 кВт!

Доставка по Украине

3 990 грн

Купить

Хочешь выгодно — покупай на СКЛАДЕ!

Работает

Насос для дома, полива, скважины, колодца TEKK HAUS JP1350 inox. 1.35 кВт!

Доставка из г. Днепр

4 200 грн

Купить

Хочешь выгодно — покупай на СКЛАДЕ!

Скважинный насос 3/4 л.с. | Компактные погружные центробежные насосы

Мы каждый раз делаем поиск скважинного насоса мощностью 3/4 л. с. быстрым и простым!

Рекомендуемый продукт

Компактный погружной насос, применение в условиях слабой коррозии, 1/125 л.с., напряжение 115 В, ток полной нагрузки 0,6 А, материал насоса полиэстер, материал рабочего колеса полипропилен, материал улитки полипропилен, материал экрана полипропилен, материал уплотнения нитрил, длина шнура 6 футов, макс. Напор 7 футов, тип входа экранированный, размер выхода 1/4 дюйма. MNPT, галлон воды в час @ 1 фут. напора 170, галлонов воды в час на высоте 5 футов. головки 100, длина 3 1/2 дюйма, ширина 2 3/4 дюйма, высота 3 5/8 дюйма, непрерывная работа, эквивалент 3 фунтов на квадратный дюйм, 60 Гц

Посмотреть полную информацию о продукте

$71,55

Компактный погружной насос, применение в условиях слабой коррозии, 1/125 л.с., напряжение 115 В, ток полной нагрузки 0,6 А, материал насоса полиэстер, материал рабочего колеса полипропилен, материал улитки полипропилен, материал экрана полипропилен, материал уплотнения нитрил, длина шнура 6 футов, макс. Напор 7 футов, тип входа экранированный, размер выхода 1/4 дюйма. MNPT, галлон воды в час @ 1 фут. напора 170, галлонов воды в час на высоте 5 футов. головки 100, длина 3 1/2 дюйма, ширина 2 3/4 дюйма, высота 3 5/8 дюйма, непрерывная работа, эквивалент 3 фунтов на квадратный дюйм, 60 Гц

Посмотреть полную информацию о продукте

Купить скважинный насос 3/4 л.с.

Подключаемый вспомогательный насос, 1/6 л.с., номинальное напряжение 120 В переменного тока, 60 Гц, фаза — насосы 1, ампер 2,30, срабатывание переключателя без переключателя, материал корпуса АБС, материал крыльчатки АБС, материал уплотнения вала — насосы углерод, керамика, Скорость потока @ 5 футов. напор 20 галлонов в минуту, скорость потока @ 10 футов. напора 17,5 галлонов в минуту, скорость потока @ 15 футов. напор 13,8 галлонов в минуту, скорость потока @ 20 футов. главы 90,2 галлона в минуту, макс. Напор 25 футов, мин. Диаметр выгребной ямы. 6 дюймов, минимальная глубина воды 6 дюймов, диаметр корпуса. 6 дюймов, ширина в самом широком месте 6 1/2 дюйма, общая высота 12 дюймов

Посмотреть полную информацию о продукте

$137,00

Подключаемый вспомогательный насос, 1/6 л.с., номинальное напряжение 120 В переменного тока, 60 Гц, фаза — насосы 1, ампер 2,30, срабатывание переключателя без переключателя, материал корпуса АБС, материал крыльчатки АБС, материал уплотнения вала — насосы углерод, керамика, Скорость потока @ 5 футов. напор 20 галлонов в минуту, скорость потока @ 10 футов. напора 17,5 галлонов в минуту, скорость потока @ 15 футов. напор 13,8 галлонов в минуту, скорость потока @ 20 футов. главы 90,2 галлона в минуту, макс. Напор 25 футов, мин. Диаметр выгребной ямы. 6 дюймов, минимальная глубина воды 6 дюймов, диаметр корпуса. 6 дюймов, ширина в самом широком месте 6 1/2 дюйма, общая высота 12 дюймов

Посмотреть полную информацию о продукте

Этот погружной дренажный насос Little Giant 6-CIA 1/3 HP 1-1/2 дюйма F — мощный инструмент, на который можно положиться. Он имеет уплотнение вала из нитрила с углеродными и керамическими поверхностями, что обеспечивает повышенную долговечность. с точкой отключения от 1 до 4 дюймов и точкой включения от 7 до 10 дюймов, этот погружной дренажный насос обеспечивает максимальную производительность при сливе жидкостей.Чугунный корпус с эпоксидным покрытием защищает устройство от ржавчины и коррозии , в то время как корпус диафрагмы обеспечивает длительный срок службы продукта.Этот погружной насос мощностью 1/3 л.с. имеет максимальную температуру жидкости 140 градусов по Фаренгейту и максимальную температуру 140 градусов по Фаренгейту. -ЦРУ не подведет.

Посмотреть полную информацию о продукте

157,92 $

Этот погружной дренажный насос Little Giant 6-CIA 1/3 HP 1-1/2 дюйма F — мощный инструмент, на который можно положиться. Он имеет уплотнение вала из нитрила с углеродными и керамическими поверхностями, что обеспечивает повышенную долговечность. с точкой отключения от 1 до 4 дюймов и точкой включения от 7 до 10 дюймов, этот погружной дренажный насос обеспечивает максимальную производительность при сливе жидкостей.Чугунный корпус с эпоксидным покрытием защищает устройство от ржавчины и коррозии , в то время как корпус диафрагмы обеспечивает длительный срок службы продукта.Этот погружной насос мощностью 1/3 л.с. имеет максимальную температуру жидкости 140 градусов по Фаренгейту и максимальную температуру 140 градусов по Фаренгейту. -ЦРУ не подведет.

Посмотреть полную информацию о продукте

Подключаемый вспомогательный насос, 1/6 л.с., номинальное напряжение 115 В переменного тока, 5 ампер переменного тока, срабатывание переключателя без переключателя, материал корпуса алюминий, материал рабочего колеса нейлон, материал уплотнения вала — насосы витон, скорость потока @ 5 футов. напор 18 галлонов в минуту, скорость потока @ 10 футов. напор 17 галлонов в минуту, скорость потока @ 15 футов. напор 14 галлонов в минуту, скорость потока @ 20 футов. напора 9 галлонов в минуту, макс. Напор 26 футов, диаметр корпуса. 6 1/8 дюйма, ширина в самом широком месте 4 5/16 дюйма, общая высота 7 3/4 дюйма, макс. Температура жидкости 120 градусов по Фаренгейту, нагнетание 1 в FNPT, включая переходник для садового шланга

Посмотреть полную информацию о продукте

$143,50

Подключаемый вспомогательный насос, 1/6 л.с., номинальное напряжение 115 В переменного тока, 5 ампер переменного тока, срабатывание переключателя без переключателя, материал корпуса алюминий, материал рабочего колеса нейлон, материал уплотнения вала — насосы витон, скорость потока @ 5 футов. напор 18 галлонов в минуту, скорость потока @ 10 футов. напор 17 галлонов в минуту, скорость потока @ 15 футов. напор 14 галлонов в минуту, скорость потока @ 20 футов. напора 9 галлонов в минуту, макс. Напор 26 футов, диаметр корпуса. 6 1/8 дюйма, ширина в самом широком месте 4 5/16 дюйма, общая высота 7 3/4 дюйма, макс. Температура жидкости 120 градусов по Фаренгейту, нагнетание 1 в FNPT, включая переходник для садового шланга

Посмотреть полную информацию о продукте

Погружной дренажный насос, л.с. 3/10, номинальное напряжение 115 В перем. тока, Гц 60 Гц, ток 9,7 А, срабатывание переключателя, вертикальный поплавок, встроенное электрическое соединение переключателя, точка отключения 3 дюйма, точка включения 7 1/4 дюйма, материал корпуса чугун, Материал крыльчатки пластик с металлической вставкой, материал уплотнения вала — насосы углерод, керамика, расход при 5 футах. напора 43 галлона в минуту, скорость потока @ 10 футов. напор 34 галлона в минуту, скорость потока @ 15 футов. Главы 19г/мин, макс. Напор 19 футов, мин. Диаметр выгребной ямы. 18 дюймов, диаметр корпуса. 10 3/32 дюйма, общая высота 10 1/16 дюйма

Посмотреть полную информацию о продукте

221,25 $

Погружной дренажный насос, л.с. 3/10, номинальное напряжение 115 В перем. тока, Гц 60 Гц, ток 9,7 А, срабатывание переключателя, вертикальный поплавок, встроенное электрическое соединение переключателя, точка отключения 3 дюйма, точка включения 7 1/4 дюйма, материал корпуса чугун, Материал крыльчатки пластик с металлической вставкой, материал уплотнения вала — насосы углерод, керамика, расход при 5 футах. напора 43 галлона в минуту, скорость потока @ 10 футов. напор 34 галлона в минуту, скорость потока @ 15 футов. Главы 19г/мин, макс. Напор 19 футов, мин. Диаметр выгребной ямы. 18 дюймов, диаметр корпуса. 10 3/32 дюйма, общая высота 10 1/16 дюйма

Посмотреть полную информацию о продукте

Этот погружной центробежный насос Little Giant мощностью 1/150 л. с. является идеальным выбором для различных рабочих нагрузок водяных насосов. Будучи насосом непрерывного действия, погружной центробежный насос мощностью 1/150 л.с. рассчитан на работу с максимальной эффективностью в течение длительного периода времени, что делает его правильным выбором для приложений, работающих круглосуточно и без выходных. Этот насос оснащен экранированным впускным отверстием для предотвращения попадания мусора и причинения ущерба. Этот насос с уплотнением из витона предназначен для работы в суровых условиях. В насосе используется подшипник скольжения с более низким уровнем трения и шума.

Посмотреть полную информацию о продукте

$97,65

Этот погружной центробежный насос Little Giant мощностью 1/150 л.с. является идеальным выбором для различных рабочих нагрузок водяных насосов. Будучи насосом непрерывного действия, погружной центробежный насос мощностью 1/150 л. с. рассчитан на работу с максимальной эффективностью в течение длительного периода времени, что делает его правильным выбором для приложений, работающих круглосуточно и без выходных. Этот насос оснащен экранированным впускным отверстием для предотвращения попадания мусора и причинения ущерба. Этот насос с уплотнением из витона предназначен для работы в суровых условиях. В насосе используется подшипник скольжения с более низким уровнем трения и шума.

Посмотреть полную информацию о продукте

Погружной дренажный насос, л.с. 1/2, номинальное напряжение 115 В перем. тока, Гц 60 Гц, ток 9,4 А, срабатывание переключателя, вертикальный поплавок, встроенное электрическое соединение переключателя, точка отключения 3 дюйма, точка включения 9 1/2 дюйма, материал корпуса: чугун, Материал крыльчатки пластик, материал уплотнения вала — насосы углерод, керамика, расход при 5 футах. напора 72 галлона в минуту, скорость потока @ 10 футов. напора 61 галлон в минуту, скорость потока @ 15 футов. напор 45 галлонов в минуту, скорость потока @ 20 футов. напора 25 галлонов в минуту, макс. Напор 23 фута, мин. Диаметр выгребной ямы. 18 дюймов, диаметр корпуса. 10 1/8 дюйма

Посмотреть полную информацию о продукте

438,65 $

Погружной дренажный насос, л.с. 1/2, номинальное напряжение 115 В перем. тока, Гц 60 Гц, ток 9,4 А, срабатывание переключателя, вертикальный поплавок, встроенное электрическое соединение переключателя, точка отключения 3 дюйма, точка включения 9 1/2 дюйма, материал корпуса: чугун, Материал крыльчатки пластик, материал уплотнения вала — насосы углерод, керамика, расход при 5 футах. напора 72 галлона в минуту, скорость потока @ 10 футов. напора 61 галлон в минуту, скорость потока @ 15 футов. напор 45 галлонов в минуту, скорость потока @ 20 футов. напора 25 галлонов в минуту, макс. Напор 23 фута, мин. Диаметр выгребной ямы. 18 дюймов, диаметр корпуса. 10 1/8 дюйма

Посмотреть полную информацию о продукте

Компактный погружной насос, подача воды, 1/200 л.с., напряжение 115 В, ток полной нагрузки 1,1 А, материал насоса алюминий, материал рабочего колеса полипропилен, материал улитки полипропилен, материал экрана полипропилен, материал уплотнения нитрил, длина шнура 6 футов, макс. Напор 7 футов, тип входа гладкий, размер выхода 1/4 дюйма. MNPT, галлон воды в час @ 1 фут. напора 170, галлонов воды в час на высоте 5 футов. Головка 100, длина 4 1/4 дюйма, ширина 4 1/4 дюйма, высота 4 1/4 дюйма, непрерывная работа, эквивалент 3 фунтов на квадратный дюйм

Посмотреть полную информацию о продукте

$97,02

Компактный погружной насос, подача воды, 1/200 л. с., напряжение 115 В, ток полной нагрузки 1,1 А, материал насоса алюминий, материал рабочего колеса полипропилен, материал улитки полипропилен, материал экрана полипропилен, материал уплотнения нитрил, длина шнура 6 футов, макс. Напор 7 футов, тип входа гладкий, размер выхода 1/4 дюйма. MNPT, галлон воды в час @ 1 фут. напора 170, галлонов воды в час на высоте 5 футов. Головка 100, длина 4 1/4 дюйма, ширина 4 1/4 дюйма, высота 4 1/4 дюйма, непрерывная работа, эквивалент 3 фунтов на квадратный дюйм

Посмотреть полную информацию о продукте

Погружной глубинный насос, л.с. 1 л.с., номинальное напряжение 230 В перем. тока, ток 9,8 А, фаза — насосы 1, количество ступеней 10, количество проводов 3, материал напорной головки нержавеющая сталь, материал рабочего колеса Celcon, материал вала нержавеющая сталь 303, номинальное значение Скорость потока 20 галлонов в минуту, скорость потока на высоте 100 футов. @ 40 PSI 18 галлонов в минуту, расход @ 100 футов. @ 50 фунтов на квадратный дюйм 17 галлонов в минуту, расход @ 150 футов. @ 40 PSI 15 галлонов в минуту, макс. Напор 221 фут, диаметр нагнетания. 1 1/4, рекомендуемый бак 3Я59, 4MY63, макс. Рабочая темп. 86, номинальное напряжение 220 В переменного тока

Посмотреть полную информацию о продукте

729,99 $

Погружной глубинный насос, л.с. 1 л.с., номинальное напряжение 230 В перем. тока, ток 9,8 А, фаза — насосы 1, количество ступеней 10, количество проводов 3, материал напорной головки нержавеющая сталь, материал рабочего колеса Celcon, материал вала нержавеющая сталь 303, номинальное значение Скорость потока 20 галлонов в минуту, скорость потока на высоте 100 футов. @ 40 PSI 18 галлонов в минуту, расход @ 100 футов. @ 50 фунтов на квадратный дюйм 17 галлонов в минуту, расход @ 150 футов. @ 40 PSI 15 галлонов в минуту, макс. Напор 221 фут, диаметр нагнетания. 1 1/4, рекомендуемый бак 3Я59, 4MY63, макс. Рабочая темп. 86, номинальное напряжение 220 В переменного тока

Посмотреть полную информацию о продукте

Компактный погружной насос, подача воды, 1/40 л.с., напряжение 115 В, ток полной нагрузки 1,7 А, материал насоса алюминий, материал рабочего колеса нейлон, материал улитки нейлон, материал экрана полипропилен, материал уплотнения нитрил, длина шнура 6 футов, макс. Напор 11,8 фута, входной патрубок с капюшоном, выходной размер 1/4 дюйма. MNPT, галлон воды в час @ 1 фут. напора 300, галлонов воды в час @ 5 футов. напора 205, галлонов воды в час на высоте 10 футов. головки 70, длина 5 1/2 дюйма, ширина 3 1/2 дюйма, высота 4 3/4 дюйма, непрерывная работа, эквивалент 5,1 фунтов на квадратный дюйм

Посмотреть полную информацию о продукте

$112,50

Компактный погружной насос, подача воды, 1/40 л. с., напряжение 115 В, ток полной нагрузки 1,7 А, материал насоса алюминий, материал рабочего колеса нейлон, материал улитки нейлон, материал экрана полипропилен, материал уплотнения нитрил, длина шнура 6 футов, макс. Напор 11,8 фута, входной патрубок с капюшоном, выходной размер 1/4 дюйма. MNPT, галлон воды в час @ 1 фут. напора 300, галлонов воды в час @ 5 футов. напора 205, галлонов воды в час на высоте 10 футов. головки 70, длина 5 1/2 дюйма, ширина 3 1/2 дюйма, высота 4 3/4 дюйма, непрерывная работа, эквивалент 5,1 фунтов на квадратный дюйм

Посмотреть полную информацию о продукте

Погружной глубинный насос, л.с. 1 л.с., номинальное напряжение 230 В перем. тока, ток 9,8 А, фаза — насосы 1, количество ступеней 10, количество проводов 2, материал напорной головки нержавеющая сталь, материал рабочего колеса Celcon, материал вала нержавеющая сталь 303, номинальное значение Скорость потока 20 галлонов в минуту, скорость потока на высоте 100 футов. @ 40 PSI 18 галлонов в минуту, расход @ 100 футов. @ 50 фунтов на квадратный дюйм 17 галлонов в минуту, расход @ 150 футов. @ 40 PSI 15 галлонов в минуту, макс. Напор 221 фут, диаметр нагнетания. 1 1/4, рекомендуемый бак 3Я59, 4MY63, макс. Рабочая темп. 86, номинальное напряжение 220 В переменного тока

Посмотреть полную информацию о продукте

768,25 $

Погружной глубинный насос, л.с. 1 л.с., номинальное напряжение 230 В перем. тока, ток 9,8 А, фаза — насосы 1, количество ступеней 10, количество проводов 2, материал напорной головки нержавеющая сталь, материал рабочего колеса Celcon, материал вала нержавеющая сталь 303, номинальное значение Скорость потока 20 галлонов в минуту, скорость потока на высоте 100 футов. @ 40 PSI 18 галлонов в минуту, расход @ 100 футов. @ 50 фунтов на квадратный дюйм 17 галлонов в минуту, расход @ 150 футов. @ 40 PSI 15 галлонов в минуту, макс. Напор 221 фут, диаметр нагнетания. 1 1/4, рекомендуемый бак 3Я59, 4MY63, макс. Рабочая темп. 86, номинальное напряжение 220 В переменного тока

Посмотреть полную информацию о продукте

Еще из этой коллекции

Еще из этой коллекции

Узнать больше

Скважина Ларго, погружной насос, центробежный насос, струйный насос для неглубоких и глубоких скважин

Размышление о скважине Ларго, погружной насос, центробежный насос, установка или ремонт струйных насосов для неглубоких и глубоких скважин

Компания All Phaze Irrigation, поставщик услуг по установке и ремонту скважин Largo, погружных насосов, центробежных насосов, струйных насосов для неглубоких и глубоких скважин , специализируется на установке, обслуживании и устранении неисправностей многих типов скважин. Водяной колодец находится в раскопках или сооружении, созданном в земле путем рытья, проходки, бурения или бурения для доступа к грунтовым водам в подземных водоносных горизонтах. Колодезная вода забирается насосом, который может располагаться как над, так и под поверхностью.

Знание основ водяных колодцев важно, планируете ли вы установить новый колодец или уже являетесь его владельцем. Позвольте нашим специалистам помочь вам в принятии обоснованных решений относительно установки вашей скважины. В зависимости от его использования: расположение, размер насосов и качество воды являются ключевыми компонентами при использовании колодца. Надлежащее строительство скважин и постоянное техническое обслуживание являются ключом к безопасности вашего водоснабжения.

Обслуживание колодцев Ларго

Если вы получаете воду из частного колодца, система распределения воды используется для подачи воды из подземного источника в ваш дом. Эта система состоит из нескольких компонентов, включая водопровод, резервуар для хранения под давлением, устройство управления, такое как реле давления, для управления компонентами и, конечно же, насос и двигатель для подачи воды из земли в ваш дом.

Скважинный насос и двигатель являются важными элементами системы. Выбор правильного типа и размера насоса зависит от некоторых факторов, включая глубину водоносного горизонта, систему распределения, необходимое давление, количество и скорость потока приспособлений и другие факторы.

Обслуживание погружных насосов Largo, установка

Погружные скважинные насосы, обычно используемые в буровых скважинах, обычно представляют собой единое целое, включающее насос и двигатель. Обычно он составляет около 3 1/2 дюйма в диаметре, а длина всего устройства составляет от 2 до 3 футов. Насос размещается в колодце ниже уровня воды. Обсадная труба скважины должна быть не менее четырех дюймов в диаметре, но доступны погружные насосы для скважин диаметром всего три дюйма.

Обслуживание струйных насосов неглубокой скважины Ларго, установка

Скважина считается неглубокой, если ее глубина составляет менее 50 футов. Источник скважины как водоносный горизонт. Водоносный горизонт представляет собой подземный слой проницаемой почвы, такой как песок или гравий, который содержит воду и позволяет воде проходить. Наши знания о неглубоких колодцах безупречны на всей территории Тампа-Бэй. Правильное диагностирование проблемы имеет решающее значение, и мы здесь, в All Phase ирригации, являемся вашими экспертами по скважинам. Мы устанавливаем насосы для неглубоких скважин самого высокого качества в отрасли и предлагаем 1 год гарантии с даты установки.

Установка глубоководных струйных насосов Ларго

Скважина считается глубокой, если ее глубина превышает 50 футов. Система глубоких скважин подходит для низкого уровня грунтовых вод или закрытых водоносных горизонтов. Каждая глубокая скважина имеет свой собственный погружной насос, который может генерировать высокие и низкие объемы грунтовой воды. Эти насосы известны своей надежностью и служат более десяти лет. Устранение неполадок и диагностика любых возникающих проблем должны быть предоставлены профессионалам All Phaze Irrigation. У нас есть новейшее и самое лучшее оборудование, которое позволяет нам с точностью устранять любые возникающие проблемы.

Обслуживание центробежных насосов Largo, установка

Универсальный и простой центробежный скважинный насос обеспечивает равномерный поток воды. Максимальная высота всасывания составляет 25 футов, а максимальная общая высота подъема — 300 футов. Вращающееся рабочее колесо создает частичный вакуум, который обеспечивает высоту всасывания. Рабочее колесо увеличивает скорость воды в вашей системе, а диффузор преобразует скорость в давление. Чтобы начать работу, центробежный насос должен быть заполнен, и его лучше всего использовать в качестве подпорного насоса.

Если вы ищете новый скважинный насос или нуждаетесь в обслуживании или ремонте, лучше всего обратиться к специалисту All Phaze Irrigation по водоснабжению. Мы можем помочь вам определить лучший вариант и размер насоса для вашей конкретной скважины и условий грунтовых вод. Мы готовы предоставить смету, позвонив в наш офис по телефону 727.215.7850



округ Пинеллас

  • Belleair Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • Clearwater Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Dunedin Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Seminole Well, погружной насос, Центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Pinellas Park Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Скважина Ларго, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Скважина Остров сокровищ, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Санкт-Петербург Скважина, погружные Установка и ремонт насосов, центробежных насосов, установка и ремонт струйных насосов для мелких и глубоких скважин
  • St Pete Beach Well, погружные насосы, центробежные насосы, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Скважина Пасадена, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Колодец с пружинами Tarpon, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Скважина Палм-Харбор, погружная Установка и ремонт насосов, центробежных насосов, струйных насосов для неглубоких и глубоких скважин
  • Oldsmar Установка и ремонт скважин, погружных насосов, центробежных насосов, струйных насосов для мелких и глубоких скважин
  • Колодец Тьерра-Верде, погружной насос, центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • Спринклерный колодец Gulfport, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелководных и глубоких скважин
  • Спринклерный колодец Safety Harbour , Погружной насос, центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • Установка и ремонт скважин East Lake Well, погружных насосов, центробежных насосов, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • Belleair Bluffs Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • Feather Sound Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Ozon Well, погружной Установка и ремонт насосов, центробежных насосов, струйных насосов для неглубоких и глубоких скважин
  • Установка и ремонт струйных насосов для скважин Crystal Beach, погружных насосов, центробежных насосов, струйных насосов для мелких и глубоких скважин
  • South Highpoint Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин

Pasco County

  • Holiday Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • Hudson Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • New Port Richey Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Скважина Порт-Ричи, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Скважина Одесса, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Скважина Тринити, погружной насос , Центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Gulf Harbours Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Jasmine Estates Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • Bayonet Point Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин



Hillsborough County

  • Tampa Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • Keystone Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • Citrus Park Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • Westchase Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Town n Country Well, Установка и ремонт погружных насосов, центробежных насосов, установка и ремонт струйных насосов для неглубоких и глубоких скважин
  • Установка и ремонт скважин, погружных насосов, центробежных насосов, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Carrollwood Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Lutz Well, погружной насос, центробежный насос, установка и ремонт струйных насосов для мелких и глубоких скважин
  • Cheval Well, погружной насос, Центробежный насос, установка и ремонт струйных насосов для неглубоких и глубоких скважин



Преимущества и недостатки четырех типов скважинных насосов

ОБЫЧНЫЕ ВОДЯНЫЕ НАСОСЫ, ИСПОЛЬЗУЕМЫЕ В ВОДЯНЫХ СКВАЖИНАХ

Существует множество различных типов водяных насосов, которые используются в колодцах по всему миру. В этом посте описываются 4 наиболее распространенных типа насосов для скважин на воду (погружной, подъемный, струйный и всасывающий) и приводятся преимущества и недостатки каждого из них.

ПОГРУЖНЫЕ НАСОСЫ

Погружные насосы устанавливаются в большинстве жилых колодцев в США и экономически развитых странах. Узел насос/двигатель опускается в колодцы для воды в жилых домах и перекачивает воду по трубопроводу на поверхность или чуть ниже линии промерзания. Эта вода обычно направляется по трубопроводу в напорный резервуар для использования в домашних условиях. Двигатель погружного насоса обычно питается от сети.

Преимущества погружных насосов
  • Многие производители погружных насосов предлагают различные модели и размеры, соответствующие вашим потребностям.
  • Двигатели большинства погружных насосов питаются от сети.
  • Некоторые владельцы погружных насосов подключают свои насосы к солнечной системе для надежности и независимости от сети.
Недостатки погружных насосов
  • Хотя погружные насосы и электродвигатели обычно надежны, они имеют одну точку отказа. Если у вас сломался погружной насос в сборе, у вашей семьи не будет воды.
  • В погружных насосах используются уплотнения. Эти уплотнения могут подвергаться коррозии со временем. Когда уплотнение подвергается коррозии, вода просачивается в погружной двигатель, что обычно отключает двигатель до тех пор, пока насос не будет отремонтирован.
  • Уплотнение насоса затрудняет доступ к погружному насосу для ремонта.
  • Погружные насосы работают от электричества. Нередки случаи, когда сеть выходит из строя во время крупных погодных явлений и других стихийных бедствий. Когда ваша семья теряет электричество, они также теряют воду. Это основная причина, по которой многие из наших клиентов устанавливают ручной насос Simple Pump для своей скважины вместе со своим погружным насосом в качестве резервного варианта.

ПОДЪЕМНЫЕ НАСОСЫ

Подъемные насосы, также обычно называемые штанговыми насосами, обычно представляют собой скважинные насосы с ручным управлением.

Эти насосы работают, поднимая воду из цилиндра, расположенного ниже статического уровня воды в колодце. Цилиндр содержит поршень и обратный клапан. Рукоятка, расположенная на поверхности, механически связана с поршнем через набор штоков. Когда рукоятка поднимается и опускается, поршень перекачивает воду по ряду труб к головке насоса на поверхности.

Подъемные насосы обычно используются в качестве надежной резервной копии погружных насосов во многих скважинах в Соединенных Штатах и ​​других экономически развитых странах. Эта конструкция насоса также используется в качестве основного источника воды для деревень в развивающихся странах и поселенцев.

Преимущества подъемных насосов для скважин
  • Подъемные насосы имеют мало движущихся частей и очень надежны.
  • Подъемные насосы можно устанавливать в неглубокие и глубокие колодцы рядом с погружным насосом.
  • Поскольку поршень расположен глубоко в колодце, большинство подъемных насосов могут перекачивать воду со статического уровня воды на несколько сотен футов ниже поверхности.

Благодаря компьютерной обработке и легким стекловолоконным стержням Simple Pump может качать с большей глубины, чем любой другой подъемный насос на рынке – 325 футов.

  • Подъемные насосы не требуют питания от сети. В отличие от погружных насосов, ручной подъемный насос обеспечит водой вашу семью, когда отключится электричество.
  • Некоторые подъемные насосы могут перекачивать воду в напорный бак вашего дома.

Глубинный насос Simple Pump — один из немногих подъемных насосов, которые могут качать в напорный бак вашего дома, чтобы вы могли в полной мере использовать свои приспособления и приборы. Это дает вам уверенность в том, что у вашей семьи всегда будет самый важный ресурс – вода.

Недостатки подъемных насосов
  • Большинство подъемных насосов управляются вручную, что требует физической работы человека для подачи воды. Это идеально подходит для чрезвычайных ситуаций или при низкой потребности в воде. Однако этот тип насоса может быть нецелесообразным в течение длительных периодов времени или при высокой потребности в воде.
  • В зависимости от размера цилиндра и глубины цилиндра подъемного насоса ручное накачивание может быть затруднено.
  • Подъемные насосы, в которых используются пластиковые детали, могут перекачивать воду только при ограниченном статическом уровне воды до того, как пластмасса сломается из-за веса воды и деталей насоса. Если вы полагаетесь на ручной насос в экстренных ситуациях, вам, вероятно, лучше заплатить немного больше за насос из нержавеющей стали вместо пластиковых материалов.

СТРУЙНЫЕ НАСОСЫ

Струйные насосы используют эффект Вентури для откачки воды из скважины.

Небольшой центробежный насос расположен вне скважины. Часть воды из центробежного насоса рециркулирует в сопло Вентури на линии всасывания насоса. Рециркулирующая вода, протекающая через сопло, создает вакуум во всасывающей линии, который вытягивает воду из колодца.

Преимущества струйных насосов
  • Струйные насосы питаются от сети.
  • Струйные насосы представляют собой недорогое решение для откачки воды с небольшой глубины и обычно используются в неглубоких колодцах.
Недостатки струйных насосов
  • Из-за своей конструкции струйные насосы обычно предназначены для откачки с глубины не более 130 футов.
  • Корпус насоса и соответствующие трубопроводы необходимо загрунтовать перед использованием.

Всасывающие насосы (для неглубоких колодцев)

Подобно струйному насосу, всасывающие насосы работают на поверхности, а не в скважине.

Всасывающие насосы обычно выглядят как ручные подъемные насосы, поскольку у них есть ручка, которая поднимается и опускается для перекачивания воды. Но в отличие от подъемного насоса, поршень расположен чуть ниже рукоятки. Этот поршень создает вакуум, который всасывает воду из колодца в головку насоса. Эти насосы используются только для неглубоких скважин.

Преимущества аспирационных насосов для вашей скважины
  • Всасывающие насосы имеют мало движущихся частей, а некоторые модели очень надежны.
  • Всасывающие насосы имеют конкурентоспособную цену.
  • Как и всасывающие насосы, всасывающим насосам не требуется электричество для подачи воды в ваш дом.
Недостатки всасывающих насосов для вашей скважины
  • На рынке представлен широкий выбор всасывающих насосов. Большинство аспирационных насосов плохо работают из-за их материалов и конструкции. Точно так же эти модели не рассчитаны на срок службы более пары лет (иногда меньше). Особое внимание следует уделить выбору аспирационного насоса.
  • Поскольку всасывание создает вакуум, аспирационные насосы могут откачивать воду с глубины не более 29футов (на уровне моря). Большинство из них ограничено примерно 20-22 футами. Эта максимальная глубина еще больше уменьшается по мере подъема на высоту из-за снижения атмосферного давления. Таким образом, такая конструкция насоса подходит только для очень неглубоких скважин.

Всасывающий насос для неглубокой скважины Simple Pump предназначен для откачки со статического уровня воды 25 футов или менее.

Заключение

Надеюсь, здесь вы найдете полезную информацию о различных типах насосов для вашей скважины. Самыми простыми насосными решениями являются электрические насосы, в которых для подачи воды используются двигатели, а не ручной насос. Тем не менее, наличие ручного насоса в качестве резерва для вашего электрического насоса — отличный вариант для нескольких раз в год, когда вы теряете электроэнергию из-за шторма или проблемы с электросетью.

Simple Pump предлагает насос для неглубокой скважины и ручной насос для глубокой скважины в качестве резервных вариантов для вашего электрического скважинного насоса. И уникальная возможность при рассмотрении Simple Pump заключается в том, что и всасывающий, и напорный насосы могут быть сконфигурированы с двигателем, чтобы упростить перекачку воды из скважины!

Насосы для поливной воды | NDSU Agriculture and Extension

Название

(AE1057, пересмотрено в феврале 2022 г.)

Файл

Файл публикации:

АЕ1057

Резюме

Сердцем большинства ирригационных систем является насос. Чтобы сделать ирригационную систему максимально эффективной, насос должен быть выбран в соответствии с требованиями источника воды, системы распределения воды и ирригационного оборудования.

Ведущий автор

Ведущий автор:

Томас Ф. Шерер, инженер по сельскому хозяйству

Наличие

Наличие:

Только Интернет

Разделы публикации

Основные характеристики рабочих насосов

Общая динамическая головка

Всаждающая головка

Требования к мощности насоса

Эффект изменения скорости на производительность насоса

Эффективность насоса

Чтение насоса.

Глубинные турбинные насосы

Рабочие характеристики

Использование кривой насоса

Установка вертикальных турбинных насосов

Погружные насосы

Пропеллерные насосы

Критерии выбора насоса

Дополнительная информация

Факторы, которые следует учитывать при выборе ирригационного насоса

К насосам, используемым для орошения, относятся центробежные, глубинные турбинные, погружные и пропеллерные насосы. Собственно, турбинные, погружные и пропеллерные насосы являются особыми формами центробежного насоса. Тем не менее, их имена распространены в отрасли. В этой публикации термин центробежный насос относится к любому насосу, который находится над поверхностью воды и использует всасывающую трубу.

Прежде чем выбрать ирригационный насос, вы должны провести тщательную и полную инвентаризацию условий, в которых насос будет работать. В описи должны быть указаны:

  • Источник воды (колодец, река, пруд и т.д.)
  • Требуемый расход насоса
  • Общая высота всасывания
  • Общая динамическая головка

Обычно у вас нет выбора относительно источника воды; это либо поверхностная вода, либо колодезная вода, и местные геологические и гидрологические условия будут определять доступность. Однако тип ирригационной системы, расстояние от источника воды и размер системы трубопроводов будут определять скорость потока и общий динамический напор.

Ирригационные насосы

Основные рабочие характеристики насоса

Термин «напор» обычно используется для насосов. Напор относится к высоте вертикального столба воды. Давление и напор являются взаимозаменяемыми понятиями в ирригации, поскольку столб воды высотой 2,31 фута эквивалентен давлению в 1 фунт на квадратный дюйм (PSI). Общий напор насоса состоит из нескольких типов напоров, которые помогают определить рабочие характеристики насоса.

Общая динамическая головка

Общий динамический напор насоса представляет собой сумму полного статического напора, напора, напора на трение и скоростного напора. Объяснение этих терминов приведено ниже и показано здесь:

Общий динамический напор (TDH) представляет собой сумму полного статического напора, общего напора на трение и напора. Показаны составляющие полного статического напора для системы откачки поверхностных и колодезных вод.

Полный статический напор

Общий статический напор — это вертикальное расстояние, на которое насос должен поднять воду. При откачивании из колодца это будет расстояние от уровня откачиваемой воды в колодце до поверхности земли плюс вертикальное расстояние, на которое вода поднимается от поверхности земли до точки сброса. При откачивании с открытой поверхности воды это будет общее расстояние по вертикали от поверхности воды до точки нагнетания.

Напор

Для работы дождевальных систем и систем капельного орошения требуется давление. Системы с центральным шарниром требуют определенного давления в точке поворота для правильного распределения воды. Напор в любой точке, где находится манометр, можно преобразовать из фунтов на квадратный дюйм в футы напора путем умножения на 2,31.

Например, 20 PSI равно 20, умноженным на 2,31, или 46,2 фута напора. Большинство городских систем водоснабжения работают при давлении от 50 до 60 фунтов на квадратный дюйм, что, как показано в Таблице 1, объясняет, почему центры большинства городских водонапорных башен находятся на высоте около 130 футов над землей.

905:00

23,1

Таблица 1. Фунты на квадратный дюйм (PSI) и эквивалентный напор в футах водяного столба.

фунтов на квадратный дюйм

Головка (ножки)

0

0

5

11,5

10

15

34,6

20

46,2

25

57,7

30

69,3

35

80,8

40

92,4

45

104

50

115

55

127

60

138

65

150

70

162

75

173

80

185

85

196

90

208

95

219

100

231

Напор на трение

Напор на трение представляет собой потерю энергии или снижение давления из-за трения при протекании воды по трубопроводным сетям. Скорость воды оказывает значительное влияние на потери на трение.

Потеря напора из-за трения происходит, когда вода течет через прямые участки трубы, фитинги или клапаны; по углам; и где трубы увеличиваются или уменьшаются в размерах. Значения этих потерь можно рассчитать или получить из таблиц потерь на трение. Головка трения для трубопроводной системы представляет собой сумму всех потерь на трение.

Скоростной напор

Скоростной напор — это энергия воды, обусловленная ее скоростью. Это очень небольшое количество энергии, которым обычно можно пренебречь при расчете потерь в ирригационной системе.

Высота всасывания

Насос, работающий над поверхностью воды, работает с высотой всасывания. Высота всасывания включает в себя не только вертикальную высоту всасывания, но и потери на трение через трубу, колена, донные клапаны и другие фитинги на стороне всасывания насоса. Допустимый предел напора на всасывании насоса и чистый положительный напор на всасывании (NPSH) насоса устанавливают этот предел.

Теоретическая максимальная высота, на которую можно поднять воду с помощью всасывания, составляет около 33 футов. С помощью контролируемых лабораторных испытаний производители определяют кривую NPSH для своих насосов. Кривая NPSH будет увеличиваться с увеличением расхода через насос.

При определенном расходе NPSH вычитается из 33 футов, чтобы определить максимальную высоту всасывания, при которой будет работать этот насос. Например, если для насоса требуется минимальный кавитационный запас 20 футов, максимальная высота всасывания насоса будет 13 футов.

Однако из-за потерь на трение всасывающего трубопровода насос, рассчитанный на максимальную высоту всасывания 13 футов, может эффективно поднять воду только на 10 футов. Для минимизации потерь на трение всасывающего трубопровода всасывающий трубопровод должен иметь больший диаметр, чем нагнетательный трубопровод.

Эксплуатация насоса с высотой всасывания большей, чем он рассчитан, или в условиях избыточного вакуума в какой-либо точке рабочего колеса может вызвать кавитацию. Кавитация представляет собой схлопывание пузырьков воздуха и водяного пара и создает очень отчетливый шум, такой как гравий в насосе. Взрыв многочисленных пузырьков разъедает крыльчатку, и в конце концов она будет заполнена дырами.

Требования к мощности насоса

Мощность, добавляемая к воде при ее прохождении через насос, может быть рассчитана по следующей формуле:



WHP = Q x TDH/ 3,960 (1)

где:

WHP = мощность водяных л.с.

Q = расход в галлонах
в минуту (GPM)

Однако фактическая мощность, необходимая для работы насоса, будет выше, поскольку насосы и приводы не обладают 100-процентной эффективностью. Мощность, необходимая на валу насоса для перекачивания заданного расхода при заданном TDH, – это тормозная мощность (BHP), которая рассчитывается по следующей формуле:

BHP =WHP/КПД насоса х Драйв Эфф. (2)

BHP  – тормозная мощность (постоянная номинальная мощность силового агрегата
л. с.)

Эффективность насоса.  – эффективность насоса
, обычно считываемая из кривой насоса
и имеющая значение от 0 до 1.

Drive Eff.  – КПД привода
между источником питания и насосом
. Для прямого подключения это значение
равно 1; для прямоугольных приводов
значение равно 0,95; для ременных приводов,
, может варьироваться от 0,7 до 0,85

Влияние изменения скорости на производительность насоса

Производительность насоса зависит от скорости вращения рабочего колеса. Теоретически изменение скорости насоса приведет к изменению расхода, TDH и BHP в соответствии со следующими формулами:


где:

об/мин 1  = начальные обороты в минуту
настройка

об/мин 2  = новые обороты в минуту 9Настройка 0764

GPM = галлоны в минуту
(индексы те же, что и для RPM)

TDH = общий динамический напор
(индексы такие же, как для RPM)

BHP = тормозная мощность
(индексы такие же, как для RPM)

В качестве например, если число оборотов увеличить на 50 процентов, расход увеличится на 50 процентов, TDH увеличится (1,5 ÷ 1)2, или 2,25 раза, а требуемое забойное давление увеличится (1,5 ÷ 1)3, или 3,38 раза. раз, что требуется на более низкой скорости. Очевидно, что с увеличением скорости требования к BHP насоса будут увеличиваться на более высокая скорость , чем изменения напора и расхода.

Эффективность насоса

Производители используют тесты для определения рабочих характеристик своих насосов и публикуют результаты в диаграммах производительности насоса, обычно называемых «кривыми насосов». Типичная кривая насоса показана на Рисунке 2:

.

Рис. 2. Типичная характеристика горизонтального центробежного насоса. NPSH — это чистый положительный напор на всасывании, требуемый насосом, а TDSL — это общая доступная динамическая высота всасывания (оба на уровне моря).

Все кривые насоса построены с расходом по горизонтальной оси и TDH по вертикальной оси. Кривые на рисунке 2 относятся к центробежному насосу, испытанному при разных оборотах.

Каждая кривая показывает отношение GPM к TDH при проверенных оборотах в минуту. Кроме того, были добавлены линии эффективности насоса, и везде, где линия эффективности пересекает линии кривой насоса, число соответствует эффективности в этой точке.

Кривые тормозной мощности (BHP) также были добавлены; они наклонены слева направо. Кривые забойного давления рассчитываются с использованием значений из линий эффективности. Кривая NPSH находится в верхней части диаграммы, а ее шкала — в правой части диаграммы.

Чтение кривой насоса

Когда вы знаете требуемый расход и TDH, вы можете использовать эти кривые для выбора насоса. Кривая насоса показывает, что насос будет работать в широком диапазоне условий. Однако он будет работать с максимальной эффективностью только в узком диапазоне расхода и TDH.

В качестве примера того, как использовать характеристическую кривую насоса, давайте используем кривую насоса на Рисунке 2 , чтобы определить мощность и эффективность этого насоса при нагнетании 900 галлонов в минуту (GPM) и 120 футов TDH.

Решение

Следуйте пунктирной вертикальной линии от 900 гал/мин, пока она не пересечет пунктирную горизонтальную линию от 120 футов TDH. В этот момент насос работает с максимальной эффективностью чуть ниже 72 процентов при скорости 1600 об/мин. Если вы посмотрите на кривые BHP, этому насосу требуется чуть менее 40 BHP на входном валу. Более точную оценку забойного давления можно рассчитать с помощью уравнений 1 и 2. Используя уравнение 1, забойное давление будет [900 x 120] ÷ 3960, или 27,3, а из уравнения 2 забойное давление будет равно 27,3 ÷ 0,72, или 37,9., предполагая, что эффективность привода составляет 100 процентов. Кривая NPSH использовалась для расчета маркеров общей динамической высоты всасывания (TDSL) в нижней части графика. Обратите внимание, что TDSL при 1400 GPM составляет 10 футов, а при 900 GPM TDSL составляет более 25 футов.

Изменение скорости насоса

Теперь предположим, что этот насос подключен к дизельному двигателю. Изменяя число оборотов двигателя, мы можем изменять расход, требования к TDH и BHP этого насоса. В качестве примера давайте изменим скорость двигателя с 1600 об/мин до 1700 об/мин. Как это влияет на GPM, TDH и BHP насоса?

Решение

Мы будем использовать уравнения 3, 4 и 5 для расчета изменения. Используя уравнение 3, изменение галлонов в минуту будет (1700 ÷ 1600) x 900, что равняется 956 галлонам в минуту. Используя уравнение 4, изменение TDH будет (1700 ÷ 1600)2 x 120, что равняется 135,5 футам TDH. Используя уравнение 5, изменение BHP будет (1700 ÷ 1600)3 x 37,9, что равно 45,5 BHP. Эта точка изображена на Рисунке 2 в виде круга с точкой посередине. Обратите внимание, что новая рабочая точка находится вверху и справа от старой точки, а эффективность насоса осталась прежней.

При выборе насоса для ирригационной установки установщик должен предоставить копию характеристики насоса. Кроме того, установщик должен предоставить информацию о том, была ли подрезана крыльчатка или крыльчатки. Эта информация будет ценной в будущем, особенно если вам предстоит делать ремонт.

Центробежные насосы

Центробежные насосы используются для откачки воды из водохранилищ, озер, ручьев и неглубоких колодцев. Они также используются в качестве подпорных насосов в ирригационных трубопроводах. Все центробежные насосы должны быть полностью заполнены водой или «залиты», прежде чем они смогут работать.

Всасывающая линия, а также насос должны быть заполнены водой и не содержать воздуха. На всасывающей трубе крайне важны воздухонепроницаемые стыки и соединения. Заполнение насоса может производиться с помощью ручных вакуумных насосов, вакуумных двигателей внутреннего сгорания, вакуумных насосов с приводом от двигателя или небольших водяных насосов, которые заполняют насос и всасывающую трубу водой.

Центробежные насосы предназначены для горизонтальной или вертикальной работы. Горизонтальная центробежная машина имеет вертикальное рабочее колесо, соединенное с горизонтальным приводным валом, как показано на Рис. 3. 9.0003

Рис. 3. Горизонтальный центробежный насос.

Горизонтальные центробежные насосы наиболее распространены в оросительных системах. Как правило, они дешевле, требуют меньшего обслуживания, их проще установить и они более доступны для осмотра и обслуживания, чем вертикальные центробежные. Имеются самовсасывающие горизонтальные центробежные насосы, но они являются насосами специального назначения и обычно не используются в ирригационных системах.

Вертикальные центробежные насосы можно монтировать таким образом, чтобы рабочее колесо все время находилось под водой. (См. Плавающий насос на обложке.) Это делает заливку ненужной, что делает вертикальный центробежный насос желательным для плавающих приложений. Кроме того, функция самовсасывания очень желательна в районах с частыми перебоями в подаче электроэнергии или снижением цен на электроэнергию в непиковые часы.

Самовсасывание также подходит для новых панелей управления для центральных кругов, где автоматический перезапуск является программируемой функцией.

Предостережение

Поскольку подшипники постоянно находятся под водой, эти насосы могут требовать более тщательного обслуживания.

Глубинные турбинные насосы

Глубинные турбинные насосы приспособлены для использования в обсаженных скважинах или там, где поверхность воды ниже практических пределов для центробежного насоса. Турбинные насосы также используются в системах поверхностного водоснабжения.

Поскольку впускной патрубок турбинного насоса постоянно находится под водой, заливка не является проблемой. Эффективность турбинного насоса сравнима с эффективностью большинства центробежных насосов или превышает ее. Обычно они дороже центробежных насосов, их сложнее осматривать и ремонтировать.

Турбинный насос состоит из трех основных частей: узла головки, узла вала и колонны и узла корпуса насоса, как показано на Рис. 4. Головка обычно изготавливается из чугуна и предназначена для установки на фундаменте. Он поддерживает узлы колонны, вала и чаши и обеспечивает слив воды. Он также будет поддерживать электродвигатель, прямоугольную или ременную передачу.

Рис. 4. Глубинный турбинный насос.

Вал и колонна в сборе обеспечивают соединение между головкой и чашами насоса. Линейный вал передает мощность от двигателя на крыльчатки, а колонна выносит воду на поверхность. Линейный вал турбинного насоса может смазываться водой или маслом.

Насос с масляной смазкой имеет полый вал, в который капает масло, смазывая подшипники. Насос с водяной смазкой имеет открытый вал. Подшипники смазываются перекачиваемой водой. Если есть возможность перекачивать мелкий песок, выберите насос с масляной смазкой, так как он не позволит песку попасть в подшипники.

Если вода предназначена для бытовых нужд или использования в животноводстве, она не должна содержать масла и должен использоваться насос с водяной смазкой. В некоторых штатах, таких как Миннесота, у вас нет выбора; насосы с водяной смазкой требуются во всех новых оросительных колодцах.

Подшипники линейных валов обычно размещаются с межцентровым расстоянием 10 футов для насосов с водяной смазкой, работающих со скоростью менее 2200 об/мин, и с межцентровым расстоянием 5 футов для насосов, работающих на более высоких скоростях. Подшипники с масляной смазкой обычно размещаются на центрах с шагом 5 футов.

Корпус насоса закрывает крыльчатку. Из-за ограниченного диаметра каждое рабочее колесо имеет относительно низкий напор. В большинстве глубинных турбинных установок несколько чаш устанавливаются последовательно одна над другой. Это называется постановкой. Четырехступенчатая чаша в сборе содержит четыре рабочих колеса, прикрепленных к общему валу, и будет работать с напором, в четыре раза превышающим напор одноступенчатого насоса.

Рабочие колеса, используемые в турбинных насосах, могут быть полуоткрытыми или закрытыми, как показано на Рисунке 5. Лопасти на полуоткрытых рабочих колесах открыты снизу и вращаются с малым допуском на дно чаши насоса.

Рис. 5. Вид в разрезе двух закрытых рабочих колес внутри чаш насосов.

Допуск имеет решающее значение и должен быть скорректирован, когда насос новый. Во время начального периода обкатки муфты линейных валов затягиваются; поэтому примерно через 100 часов работы следует проверить регулировку крыльчатки. После обкатки допуск необходимо проверять и регулировать каждые три-пять лет или чаще при перекачивании песка.

Оба типа рабочих колес могут привести к неэффективной работе насоса, если они не отрегулированы должным образом. Механические повреждения могут возникнуть, если полуоткрытые рабочие колеса установлены слишком низко и лопасти будут тереться о дно чаш. Регулировка закрытых крыльчаток не так критична; однако их все же необходимо проверить и отрегулировать.

Регулировка крыльчатки осуществляется путем затягивания или ослабления гайки в верхней части узла головки. Регулировка рабочих колес обычно выполняется путем опускания рабочих колес на дно чаш и их регулировки вверх. Величина регулировки вверх определяется тем, насколько растянется вал линии во время накачки. Регулировку необходимо производить исходя из минимально возможного уровня откачки в скважине.

Производитель насоса часто предоставляет надлежащую процедуру регулировки. Процедура регулировки для многих распространенных марок глубоководных турбин описана в публикации EC 81-760 Кооперативной службы поддержки штата Небраска, озаглавленной «Как отрегулировать вертикальные турбинные насосы для достижения максимальной эффективности».

Рабочие характеристики

Испытания определяют рабочие характеристики погружных турбинных насосов. Характеристики во многом зависят от конструкции чаши, типа рабочего колеса и скорости вращения вала рабочего колеса. Расход, TDH, BHP, эффективность и число оборотов аналогичны значениям, указанным для центробежных насосов. Вертикальные турбинные насосы обычно рассчитаны на определенное число оборотов.

Кривая вертикального турбинного насоса показана на Рисунке 6. Эта кривая насоса аналогична кривой центробежного насоса, за исключением того, что вместо кривых для различных оборотов в минуту кривые относятся к рабочим колесам разного диаметра.

Уменьшение диаметра крыльчаток называется «обрезкой». Производители обрезают крыльчатки до нужного размера, чтобы они соответствовали требованиям к TDH и скорости потока конкретной ирригационной установки.

Рабочие характеристики турбинных насосов обычно показываются для одной ступени, поэтому полученное значение TDH будет определяться путем умножения указанного напора на характеристике насоса на количество ступеней. Требуемая тормозная мощность также должна быть умножена на количество ступеней. Обратите внимание, что скорость потока не изменится, сколько бы ступеней ни было добавлено.

Использование кривой насоса

В качестве примера предположим, что кривая насоса на Рисунке 6 относится к пятиступенчатому насосу с 7,13-дюймовым рабочим колесом, обеспечивающим производительность 800 галлонов в минуту. Какими будут значения TDH и BHP?

Рис. 6. Кривая глубинного турбинного насоса. Тормозная мощность и общий напор указаны для одной ступени. Если насос имеет пять ступеней, умножьте мощность тормоза и общий напор на пять. Количество галлонов в минуту останется прежним, независимо от того, сколько ступеней добавлено.



Решение

Следуйте пунктирной вертикальной линии от 800 галлонов в минуту до места, где она пересекается с кривой 7,13-дюймового рабочего колеса в верхней части диаграммы. Следуйте пунктирной горизонтальной линии влево, где она показывает 26 футов TDH. Умножение 26 на 5 дает 130 футов TDH. Затем следуйте по пунктирной вертикальной линии от 800 галлонов в минуту до кривой забойного давления рабочего колеса 7,13 дюйма в нижней части графика, а затем следуйте по горизонтальной пунктирной линии влево, где она показывает 6,5 л.с. Умножение 6,5 л.с. на 5 (пять ступеней) дает для этого насоса требуемую мощность 32,5 л.с. Также обратите внимание, что насос работает с максимальной эффективностью 80 процентов. При этой эффективности расчетное BHP (уравнения 1 и 2) составляет 32,8.

Установка вертикальных турбинных насосов

Глубинные турбинные насосы должны иметь правильную центровку между насосом и энергоблоком. Использование узла головки, соответствующего узлу двигателя и колонки/насоса, упрощает правильное выравнивание.

Очень важно, чтобы колодец был прямым и отвесным. Насосная колонна в сборе должна быть выровнена по вертикали, чтобы ни одна часть не касалась обсадной колонны скважины. Распорки обычно прикрепляются к колонне насоса, чтобы предотвратить касание узла насоса обсадной колонны.

Если колонна насоса касается обсадной колонны скважины, вибрация изнашивает отверстия в обсадной колонне. Насосная колонна, не выровненная по вертикали, также может вызвать чрезмерный износ подшипников.

Головка в сборе должна быть установлена ​​на прочном основании на высоте не менее 12 дюймов над поверхностью земли. Бетонный фундамент (рис. 7) обеспечивает постоянную и бесперебойную установку. Фундамент должен быть достаточно большим, чтобы можно было надежно закрепить головку в сборе.

Рис. 7. Рекомендуемое бетонное основание с патрубком для измерения уровня воды и хлорирования.

Фундамент должен иметь не менее 12 дюймов опорной поверхности со всех сторон колодца. В случае скважины с гравийной набивкой 12-дюймовый зазор измеряется от внешнего края гравийной набивки.

Труба для доступа к скважине диаметром не менее 1,5 дюймов должна проходить через фундамент в обсадную трубу скважины. Входная труба служит двум целям. Первый заключается в измерении статического и насосного уровней воды в скважине, а второй — в разрешении хлорирования скважины.

Полиэтиленовая трубка диаметром ¾ дюйма с закрытым нижним концом, вставленная в трубу доступа и доходящая до уровня насоса, значительно облегчит измерение уровня воды. В трубке необходимо просверлить небольшие отверстия, чтобы вода могла легко входить и выходить из трубки.

Дополнительную информацию об обслуживании колодцев можно найти в публикации NDSU Extension «Уход и обслуживание ирригационных колодцев».

Погружные насосы

Погружной насос представляет собой турбинный насос, тесно соединенный с погружным электродвигателем, как показано на рис. 8. И насос, и двигатель подвешены в воде, что позволяет отказаться от длинного приводного вала и держателей подшипников, необходимых для глубинный турбинный насос. Поскольку насос находится над двигателем, вода попадает в насос через экран между насосом и двигателем.

Рис. 8. Погружной насос, установленный в скважине.

В погружном насосе используются закрытые рабочие колеса, поскольку вал электродвигателя расширяется при нагревании и давит на рабочие колеса. Если бы использовались полуоткрытые рабочие колеса, насос потерял бы эффективность. Кривая насоса для погружного насоса очень похожа на кривую для глубинного турбинного насоса.

Погружные двигатели меньше в диаметре и намного длиннее обычных двигателей. Из-за меньшего диаметра они имеют более низкий КПД, чем двигатели, используемые для центробежных или глубинных турбинных насосов.

Погружные двигатели обычно называют сухими или мокрыми двигателями. Сухие двигатели герметично закрыты маслом с высокой диэлектрической проницаемостью, чтобы исключить попадание воды в двигатель. Мокрые двигатели открыты для колодезной воды, при этом ротор и подшипники работают в воде.

Если циркуляция воды вокруг двигателя ограничена или недостаточна, двигатель может перегреться и сгореть. Следовательно, длина стояка должна быть достаточной для того, чтобы чаша в сборе и двигатель всегда были полностью погружены в воду. Кроме того, обсадная труба скважины должна быть достаточно большой, чтобы вода могла беспрепятственно протекать мимо двигателя.

Небольшие погружные насосы (мощностью менее 5 л.с.) используют однофазное питание. Однако большинству погружных насосов, используемых для орошения, требуется трехфазное электропитание. Электропроводка от насоса до поверхности должна быть водонепроницаемой, а все соединения герметичными. Электрическая линия должна быть прикреплена к трубе колонки через каждые 20 футов, чтобы предотвратить ее наматывание на трубу колонки.

Напряжение на проводах двигателя должно быть в пределах плюс-минус 10 процентов от напряжения, указанного на паспортной табличке двигателя. При 5-процентном падении напряжения в кабеле погружного насоса напряжение на поверхности должно быть не менее 95 процентов от номинального напряжения.

Поскольку насос находится в колодце, к блоку управления следует подключить молниезащиту. Удары молнии в колодцы с погружными насосами являются основной причиной выхода насосов из строя.

Вы можете выбрать погружные насосы, чтобы обеспечить широкий диапазон комбинаций расхода и TDH. Погружные насосы диаметром более 10 дюймов обычно стоят дороже, чем глубинные турбины сопоставимого размера, потому что моторы дороже.

Многие производители производят погружные бустерные насосы. Эти насосы обычно устанавливаются горизонтально в трубопроводе. Преимуществом использования погружного насоса вместо центробежного является снижение уровня шума. Это желательный атрибут в жилых помещениях и рядом с полями для гольфа.

Погружные насосы также использовались в качестве бустерных насосов во всасывающих линиях центробежных насосов. Это приложение используется в ситуациях, когда уровень воды будет значительно колебаться в течение сезона. Наличие погружного насоса во всасывающей линии изменит напор на входе в центробежный насос с всасывающего на положительный.

Пропеллерные насосы

Пропеллерные насосы используются в условиях низкого подъема и высокой скорости потока. Они бывают двух типов: с осевым потоком и со смешанным потоком. Разница между ними заключается в типе рабочего колеса. В осевом насосе используется крыльчатка, которая выглядит как обычный винт лодочного мотора и, по сути, представляет собой насос с очень низким напором.

Одноступенчатый пропеллерный насос обычно поднимает воду не более чем на 20 футов. При добавлении еще одной ступени можно получить напор от 30 до 40 футов. В насосе смешанного типа используются полуоткрытые или закрытые рабочие колеса, аналогичные турбинным насосам.

В стационарных установках пропеллерные насосы устанавливаются вертикально, как показано на Рис. 9а. Для переносных насосных платформ они устанавливаются на прицепы или на понтоны для использования в качестве плавучих водозаборников.

Рисунок 9а. Пропеллерный насос с приводом от отбора мощности (ВОМ), используемый для перемещения больших объемов воды в условиях малой подъемной силы.

Рисунок 9б. Пропеллерный насос.

Переносные пропеллерные насосы обычно монтируются почти в горизонтальном положении (под малым углом), чтобы их можно было легко перекачивать в трубопроводы, а также подводить к источнику воды. Переносные пропеллерные насосы обычно приводятся в действие коробкой отбора мощности (ВОМ) тракторов. На многих фермах пропеллерные насосы используются для откачки лагун для хранения отходов.

Потребляемая мощность пропеллерного насоса возрастает непосредственно вместе с TDH, поэтому необходимо обеспечить достаточную мощность для привода насоса на максимальную высоту подъема. Пропеллерные насосы не подходят в условиях, когда нагнетание должно быть дросселировано для снижения расхода. Важно точно определить максимальную TDH, с которой будет работать этот тип насоса.

Пропеллерные насосы не подходят для высоты всасывания. Рабочее колесо должно быть погружено в воду, а насос должен работать на надлежащей глубине погружения. Глубина погружения зависит от рекомендаций различных производителей, но, как правило, чем больше диаметр насоса, тем глубже погружение.

Соблюдение рекомендуемой глубины погружения гарантирует, что скорость потока не уменьшится из-за завихрений. Также несоблюдение требуемой глубины погружения может привести к сильным механическим вибрациям и быстрому износу лопастей гребного винта.

Критерии выбора насоса

Выбор насоса для поливной воды почти полностью основан на соотношении между эффективностью насоса и TDH, который насос обеспечивает при определенном расходе. Как было показано ранее, эти параметры также являются основой характеристики насоса. Используйте Таблицу 2 , чтобы сузить выбор типа насоса для широкого диапазона скоростей потока и общих динамических напоров.

Один элемент, не включенный в значения TDH в Таблице 2 , – высота всасывания. Если в вашем приложении необходимо поднять воду к насосу, вам придется использовать центробежный насос.

Таблица 2. Диаграмма, показывающая наиболее предпочтительные типы насосов для использования в заданном диапазоне скоростей потока и общего динамического напора.
Галлонов
в минуту

ТДХ (футы)

50 или менее

ТДХ (футы)

от 50 до 500

ТДХ (футы)

500 или более

от 0 до 300 Пропеллер
Центробежный		 Центробежный
Вертикальный турбинный
Погружной		 Центробежный
Вертикальный турбинный
Погружной
от 300 до 5000 Пропеллер Погружной Центробежный
Вертикальный турбинный
Погружной
5000 или более Пропеллер Центробежный
Вертикальный турбинный
Пропеллерный
Погружной		 Центробежный
Вертикальная турбина


Дополнительная информация

Уход и техническое обслуживание ирригационных колодцев — публикация расширения NDSU

«Center Pivot Design», Irrigation Association, Falls Church, VA, www. irrigation.org

MWPS-30, Системы дождевального орошения , MWPS, Университет штата Айова, Эймс

Факторы, которые следует учитывать при выборе ирригационного насоса

Факторы, которые следует учитывать при выборе ирригационного насоса

Тип насоса

Преимущества

Недостатки

Центробежный

  1. Высокая эффективность в различных условиях эксплуатации
  2. Простота установки
  3. Простой, экономичный и адаптируемый ко многим ситуациям
  4. Можно использовать электродвигатель, двигатель внутреннего сгорания или мощность трактора
  5. Не перегружается при повышенном ТДХ
  6. Вертикальная центрифуга может быть погружена в воду и не требует заливки
  1. Высота всасывания ограничена; должен находиться в пределах
    20 футов по вертикали от поверхности воды
  2. Требуется грунтовка
  3. Потеря подачи может повредить насос
  4. Если TDH намного ниже проектного значения, двигатель может перегрузиться

Вертикальная турбина

  1. Приспособлен для использования в колодцах
  2. Обеспечивает высокие значения TDH и скорости потока при высокой эффективности
  3. Может использоваться электрическая энергия или энергия внутреннего сгорания
  4. Грунтование не требуется
  5. Может использоваться там, где поверхность воды колеблется
  1. Сложность установки, осмотра и ремонта
  2. Более высокая начальная стоимость, чем у центробежного насоса
  3. Для поддержания высокой эффективности рабочие колеса необходимо периодически регулировать
  4. Ремонт и обслуживание дороже, чем для центрифуг

Погружной

  1. Может использоваться в глубоких колодцах
  2. Грунтование не требуется
  3. Может использоваться в криволинейных колодцах
  4. Простота установки
  5. Меньшие диаметры дешевле, чем вертикальные турбины сопоставимого размера
  1. Дороже в размерах больше
    Глубоководные вертикальные турбины
  2. Можно использовать только электроэнергию
  3. Более восприимчив к молниям
  4. Требуется движение воды мимо двигателя

Пропеллер

  1. Простая конструкция
  2. Можно накачать немного песка
  3. Грунтование не требуется
  4. Эффективен при перекачке очень больших расходов при низком TDH
  5. Можно использовать электродвигатель, двигатель внутреннего сгорания и мощность трактора
  6. Подходит для портативной работы
  1. Не подходит для всасывающего подъемника
  2. Не может быть закрыт обратным клапаном для уменьшения расхода
  3. Глубина погружения водозаборника очень критична
  4. Только для низких (менее 75 футов) TDH

Полезная информация о центробежных насосах

Что такое центробежный насос?

Центробежный насос представляет собой механическое устройство, предназначенное для перемещения жидкости посредством передачи энергии вращения от одного или нескольких ведомых роторов, называемых рабочими колесами. Жидкость поступает в быстро вращающееся рабочее колесо вдоль его оси и выбрасывается под действием центробежной силы по его окружности через концы лопастей рабочего колеса. Действие крыльчатки увеличивает скорость и давление жидкости, а также направляет ее к выпускному отверстию насоса. Корпус насоса специально разработан для того, чтобы сжимать жидкость на входе насоса, направлять ее в рабочее колесо, а затем замедлять и контролировать жидкость перед выпуском.

Как работает центробежный насос?

Рабочее колесо является ключевым компонентом центробежного насоса. Он состоит из ряда изогнутых лопастей. Обычно они зажаты между двумя дисками (закрытая крыльчатка). Для жидкостей с вовлеченными твердыми частицами предпочтительнее открытое или полуоткрытое рабочее колесо (с одним диском) (рис. 1).

Жидкость входит в рабочее колесо по его оси («ушко») и выходит по окружности между лопатками. Рабочее колесо, расположенное на противоположной от проушины стороне, соединено приводным валом с двигателем и вращается с высокой скоростью (обычно 500-5000 об/мин). Вращательное движение крыльчатки ускоряет поток жидкости через лопасти крыльчатки в корпус насоса.

Существуют две основные конструкции корпуса насоса: улитка и диффузор. Целью обеих конструкций является преобразование потока жидкости в контролируемый выпуск под давлением.

В спиральном корпусе крыльчатка смещена, образуя изогнутую воронку с увеличивающейся площадью поперечного сечения по направлению к выпускному отверстию насоса. Эта конструкция вызывает увеличение давления жидкости по направлению к выпускному отверстию (рис. 2).

Тот же основной принцип применим к конструкциям диффузоров. В этом случае давление жидкости увеличивается, поскольку жидкость вытесняется между набором неподвижных лопастей, окружающих рабочее колесо (рис. 3). Конструкции диффузоров могут быть адаптированы для конкретных применений и, следовательно, могут быть более эффективными. Спиральные корпуса лучше подходят для применений, связанных с вовлечением твердых частиц или жидкостей с высокой вязкостью, когда выгодно избегать дополнительных сужений лопаток диффузора. Асимметрия спиральной конструкции может привести к большему износу рабочего колеса и приводного вала.

Каковы основные характеристики центробежного насоса?

Существует два основных семейства насосов: центробежные и поршневые насосы. По сравнению с последними центробежные насосы обычно предназначены для более высоких потоков и для перекачивания жидкостей с более низкой вязкостью, вплоть до 0,1 сП. На некоторых химических заводах 90% используемых насосов будут центробежными. Тем не менее, есть ряд применений, для которых предпочтительнее объемные насосы.

Каковы ограничения центробежного насоса?

Эффективная работа центробежного насоса зависит от постоянного высокоскоростного вращения его рабочего колеса. При работе с сырьем с высокой вязкостью центробежные насосы становятся все более неэффективными: возникает большее сопротивление и требуется более высокое давление для поддержания определенного расхода. В целом, центробежные насосы подходят для перекачивания жидкостей с низким давлением и высокой производительностью с вязкостью от 0,1 до 200 сП.

Суспензии, такие как буровой раствор или масла с высокой вязкостью, могут вызвать чрезмерный износ и перегрев, что приведет к повреждению и преждевременному выходу из строя. Объемные насосы часто работают на значительно более низких скоростях и менее подвержены этим проблемам.

Любая перекачиваемая среда, чувствительная к сдвигу (разделение эмульсий, взвесей или биологических жидкостей), также может быть повреждена высокой скоростью вращения рабочего колеса центробежного насоса. В таких случаях предпочтительна более низкая скорость объемного насоса.

Еще одним ограничением является то, что, в отличие от поршневого насоса, центробежный насос не может обеспечить всасывание в сухом состоянии: он должен быть предварительно заполнен перекачиваемой жидкостью. Поэтому центробежные насосы не подходят для любого применения, где подача прерывистая. Кроме того, если давление подачи является переменным, центробежный насос создает переменный поток; объемный насос нечувствителен к изменению давления и обеспечивает постоянную производительность. Таким образом, в приложениях, где требуется точное дозирование, предпочтение отдается объемному насосу.

В следующей таблице приведены различия между центробежными и поршневыми насосами.

Сравнение насосов: центробежный и объемный

Свойство Центробежный Прямое смещение
Эффективный диапазон вязкости Эффективность снижается с увеличением вязкости (макс. 200 сП) Эффективность увеличивается с увеличением вязкости
Допустимое давление Расход зависит от изменения давления Расход нечувствителен к изменению давления
Эффективность снижается как при более высоком, так и при более низком давлении Эффективность увеличивается с увеличением давления
Грунтовка Требуется Не требуется
Расход (при постоянном давлении) Постоянная Пульсирующий
Сдвиг (разделение эмульсий, суспензий, биологических жидкостей, пищевых продуктов) Высокоскоростные повреждения чувствительных к сдвигу сред Низкая внутренняя скорость. Идеально подходит для перекачивания чувствительных к сдвигу жидкостей



Каковы основные области применения центробежных насосов?

Центробежные насосы обычно используются для перекачивания воды, растворителей, органических веществ, масел, кислот, оснований и любых «жидких» жидкостей как в промышленности, сельском хозяйстве, так и в быту. На самом деле, существует конструкция центробежного насоса, подходящая практически для любого применения с жидкостями с низкой вязкостью.

Тип центробежного насоса Приложение   Особенности
Герметичный насос Углеводороды, химикаты, утечка которых не допускается   Бессальниковый; рабочее колесо, непосредственно прикрепленное к ротору двигателя; смачиваемые детали, содержащиеся в банке
Насос с магнитным приводом Бессальниковый; крыльчатка с приводом от тесно связанных магнитов
Насос измельчителя/измельчителя Сточные воды промышленных, химических и пищевых производств/ сточные воды Крыльчатка с зубьями для измельчения твердых частиц
Циркуляционный насос Отопление, вентиляция и кондиционирование воздуха Компактная линейная конструкция
Многоступенчатый насос Применения высокого давления Несколько рабочих колес для повышенного давления нагнетания
Криогенный насос Сжиженный природный газ, охлаждающие жидкости Специальные строительные материалы, устойчивые к низким температурам
Мусорный насос Осушение шахт, карьеров, строительных площадок  Предназначен для перекачивания воды, содержащей твердые частицы
Шламовый насос Горнодобывающая промышленность, переработка полезных ископаемых, промышленные шламы  Предназначен для работы с высокоабразивными шламами и выдерживает их



Резюме

Центробежный насос работает за счет передачи энергии вращения от одного или нескольких ведомых роторов, называемых рабочими колесами. Действие крыльчатки увеличивает скорость и давление жидкости и направляет ее к выпускному отверстию насоса. Благодаря простой конструкции центробежный насос хорошо понятен и прост в эксплуатации и обслуживании.

Конструкции центробежных насосов предлагают простые и недорогие решения для большинства применений с низким давлением и высокой производительностью, связанных с жидкостями с низкой вязкостью, такими как вода, растворители, химикаты и легкие масла. Типичные области применения включают водоснабжение и циркуляцию, ирригацию и перекачку химикатов на нефтехимических заводах. Насосы прямого вытеснения предпочтительны для применений, связанных с высоковязкими жидкостями, такими как густые масла и суспензии, особенно при высоком давлении, для сложных исходных материалов, таких как эмульсии, пищевые продукты или биологические жидкости, а также когда требуется точное дозирование.



Погружные насосы и аксессуары — Romtec Utilities

(541) 496-9678

rusales@romtec. com

Погружной

Погружные насосы — это основные насосы для перекачки ливневых и сточных вод по всему миру. Они предназначены для «погружения» в перекачиваемую жидкость. Погружные насосы могут работать от пяти галлонов в минуту до нескольких тысяч галлонов в минуту и ​​всего, что между ними. Единственным реальным ограничивающим фактором для погружных насосов является напор, который они преодолевают, что связано с используемыми рабочими колесами.

Перекачка твердых частиц

Насосы для перекачки твердых частиц составляют основу систем перекачки сточных и ливневых вод. Насосы для перекачки твердых частиц представляют собой центробежные насосы с односторонним всасыванием. Они сочетают в себе спиральный корпус и рабочее колесо с большими внутренними зазорами, предназначенными для прохождения твердых частиц, которые обычно встречаются в сточных и ливневых водах. Насосы для перекачки твердых частиц охватывают самый широкий рабочий диапазон среди всех типов погружных насосов.

Chopper/Cutter

Насосы Chopper или Cutter представляют собой измельчающие центробежные насосы, предназначенные для использования в тяжелых условиях с высоким содержанием твердых частиц. Насосы-измельчители или куттеры — это насосы для перекачки твердых частиц, которые имеют дополнительные «лезвия» для разрезания крупных твердых частиц на более мелкие кусочки, обычно размером менее 3 дюймов. Насосы-измельчители и насосы-резаки могут перекачивать большие диапазоны расхода, что делает эти насосы пригодными для широкого спектра применений. Насосы-измельчители идеально подходят для школ, тюрем, спортивных стадионов и больниц, в которых работают насосы для сточных вод в тяжелых условиях.

Grinder

Насосы Grinder лучше всего подходят для перекачки с низким расходом/высоким напором/низким содержанием твердых частиц. Погружной насос-измельчитель измельчает все сточные воды, поступающие в насос, в шлам. Отверстие для этих насосов имеет диаметр менее ½ дюйма. Поскольку отверстие очень маленькое, насос измельчителя должен измельчать весь материал в мелкую суспензию, не содержащую твердых частиц. В целом, насосы-шлифовальные машины имеют отличное имя, но, как правило, борются с проблемами засорения.

Осевой поток

Осевые (пропеллерные) насосы идеально подходят для использования в системах с высоким расходом и низким напором. Они являются основным насосом для борьбы с наводнениями по всему миру. Они работают так же, как лодочный гребной винт, а лопасти гребного винта фактически перемещают воду. Гребные винты имеют наклонные лопасти, которые можно отрегулировать для вытеснения воды с определенной скоростью потока, а не для создания давления, которое требуется центробежным насосам. Именно это делает их более эффективными при работе с высокими требованиями к потоку. Если цель состоит в том, чтобы перекачивать тысячи галлонов воды при низком напоре, то решением являются осевые насосы.

Самовсасывающие

Самовсасывающие насосы, иногда называемые горизонтальными самовсасывающими насосами или горизонтальными центробежными самовсасывающими насосами, предназначены для работы над землей, в чистом и безопасном месте над влажным колодцем и жидкостью, при этом обеспечивая все характеристики, необходимые для работы в тяжелых условиях. Самовсасывающие насосы ограничены глубиной мокрого колодца, на котором они могут использоваться, из-за «всасывания», которое они создают для подъема жидкости на поверхность.

Вертикальная турбина

Вертикальные турбинные насосы идеально подходят для сценариев с высоким расходом, высоким напором и чистой водой, таких как орошение, промышленная технологическая вода и питьевая вода. Вертикальные турбинные насосы работают по тому же принципу, что и центробежные насосы с несколькими рабочими колесами и «чашами» для увеличения давления, которое преодолевают насосы. Вертикальные турбинные насосы бывают разных конфигураций, длины и материалов конструкции, что обеспечивает гибкость конструкции для перекачки чистой воды.

Вертикальный погружной колодец

Вертикальные погружные насосы идеально подходят для промышленных сточных/ливневых стоков, когда в перекачиваемой жидкости присутствуют твердые частицы, но жидкость может быть коррозионно-активной или содержать некоторое количество углеводородов. Вертикальные погружные насосы представляют собой центробежные насосы, в которых улитка и рабочее колесо погружены в перекачиваемую среду, а двигатель установлен на уровне земли с колонной и валом, соединяющими их. Это предохраняет электродвигатель от возможной коррозионной или маслянистой воды. Они по-прежнему способны работать с твердыми частицами, так как оснащены рабочими колесами для работы с твердыми частицами.

Турбинные рядные насосы

Турбинные насосы рядного действия идеально подходят для перекачки чистой воды, такой как орошение, промышленная технологическая вода и питьевая вода. Встроенные турбинные насосы работают по тому же принципу, что и центробежные насосы или вертикальные турбинные насосы с несколькими рабочими колесами и «чашами» для увеличения давления, которое преодолевают насосы. В то время как всасывающая часть вертикальных турбинных насосов обычно погружается в перекачиваемую ими жидкость, рядные турбинные насосы монтируются «в линию» с всасывающим и нагнетательным трубопроводом. Турбинные насосы Inline идеально подходят для систем питьевого водоснабжения и ирригации, так как они легко монтируются на салазках для простоты установки.

Центробежный насос с односторонним всасыванием

Центробежный насос с односторонним всасыванием — один из самых надежных насосов в мире транспортировки воды. Они используются во всех отраслях промышленности, где требуется перемещение воды. Центробежные насосы с односторонним всасыванием имеют мощность от 1/10 лошадиной силы до тысяч лошадиных сил. Romtec Utilities использует центробежные насосы с односторонним всасыванием в системах очистки воды, таких как бустерные станции и системы повторного использования воды.

Разборный корпус

Разборный корпус Центробежные насосы — это чрезвычайно прочные насосы, которые используются для перекачки воды в приложениях выше уровня земли. Как и центробежные насосы с односторонним всасыванием, они используются во всех отраслях промышленности, где требуется перемещение воды.

РубрикаРазное
