Какой насос для скважины лучше центробежный или винтовой

Главная » Скважина

Скважина

На чтение 4 мин. Просмотров 1.7k. Опубликовано Обновлено

С целью добычи воды за пределами крупных населенных пунктов, необходимо делать скважину или колодец. Для комфортного проживания важно обеспечить автоматическую подачу воды. Пед тем как выбрать насос для скважины, нужно разобраться какой лучше центробежный или винтовой вариант. Разберем их конструктивные особенности, плюсы и минусы.

Содержание

  1. Принцип выбора насоса для скважины
  2. Центробежный насос — плюсы и минусы
  3. Винтовые насосы — плюсы и минусы
  4. Рекомендации по выбору + видео

Принцип выбора насоса для скважины

В каждой автономной системе водоснабжения необходимо устройство для перекачивания воды из подземной шахты в домашний водопровод. Единственным решением такой задачи является установка водяного насосного оборудования.

Какой насос лучше: винтовой или центробежный, какую модель выбрать, в чем заключаются их отличия?

Окончательное решение принимать собственнику, да и зависеть оно будет от следующих особенностей:

  • глубина залегания водного пласта;
  • производительность скважины;
  • особенности грунта и воды.

Каждый аппарат предназначен для решения конкретных задач, имеет свои достоинства и недостатки.

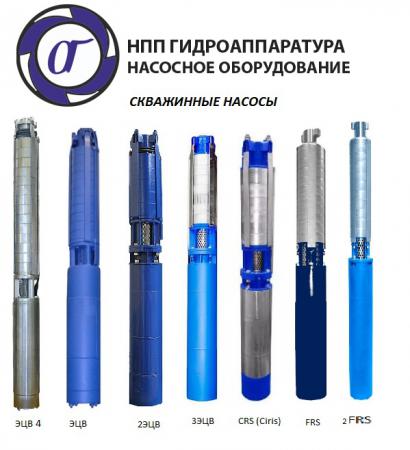

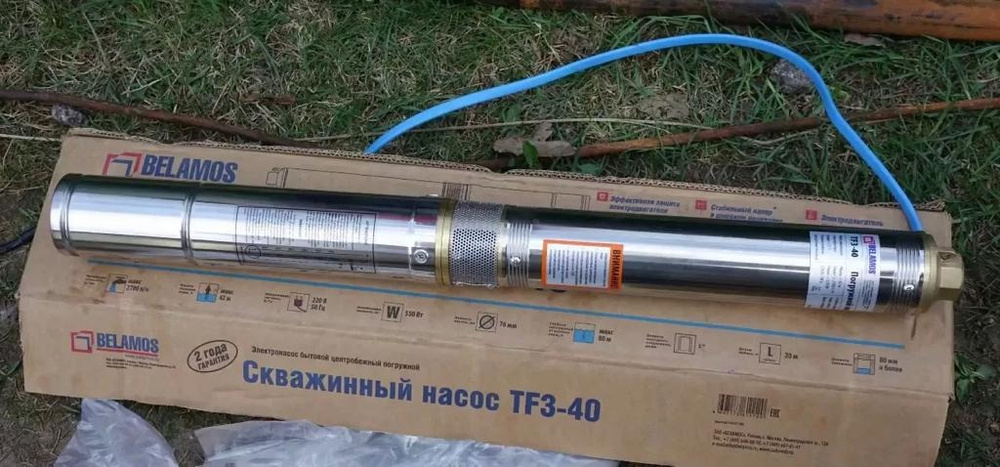

Центробежный насос — плюсы и минусы

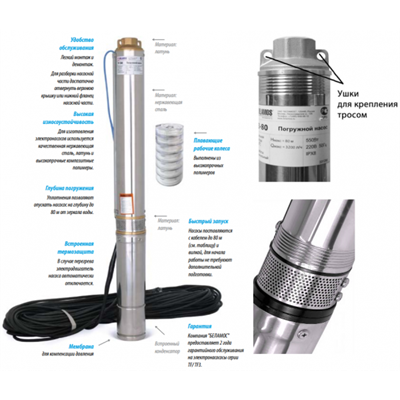

Основным рабочим элементом такой конструкции является вращающееся колесо или несколько колес. За счет этого происходит перемещение жидкости в нужном направлении. Центробежный насос имеет свои плюсы и минусы.

Устройство и принцип работы.

Плюсы:

  • Универсальность такого технического решения превосходит все ожидания. Его можно использовать в качестве поверхностного и погружного насоса. Он превосходно работает в скважине и колодце, а также способен качать воду из любого другого источника водоснабжения.
  • Компактность конструкции позволяет ее использовать в стволе скважины.
  • Превосходная надежность такой конструкции обусловлена ее простотой.
  • Широкий спектр предлагаемых моделей.
  • Большая производительность позволяет поднимать воду из глубоких артезианских скважин.

Тишина работы является очередным бонусом данного технологического решения.

Минусы:

  • Транспортируемая вода должна преждевременно поддаваться жесткой фильтрации, так как наличие мелких фракций твердых частиц негативно сказываются на рабочем механизме.
  • Стоимость таких конструкций является достаточно высокой.

Вышеперечисленные характеристики являются обобщенными, в каждом случае необходимо внимательно читать возможности конкретной модели.

Винтовые насосы — плюсы и минусы

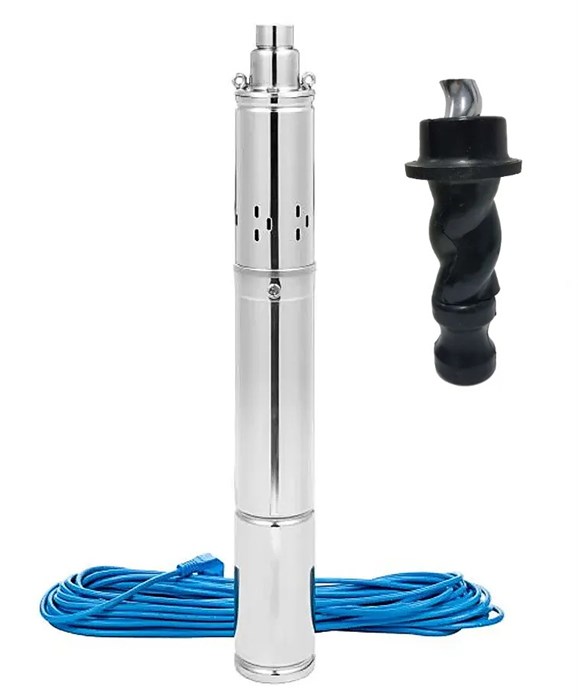

Данные конструкции аналогичны роторному агрегату. В качестве рабочего элемента выступает винт с лопастями в виде шнека мясорубки. Во время вращения он создает эффект всасывания воды во входящем патрубке. На выходе вода подается с большим давлением. Для увеличения давления в таких конструкциях могут одновременно работать до трех винтов. Винтовой насос имеет ряд преимуществ и недостатков.

Полная характеристика всех моделей «Водолей».

Основные плюсы:

  • Возможность создать на выходе большой напор.
  • Нет ограничений по глубине залегания водного пласта.
  • Возможность создать хороший напор воды при ее незначительном объеме.
  • Вода подается равномерно, исключены перепады давления.
  • Способность транспортировать воду с наличием в ней мелких частиц песка.
  • Во время работы нет шума.
  • Устройство является достаточно простым, что увеличивает его надежность.
  • Техобслуживание производится в указанное время, но оно не несет значительных затрат.

Бонусом такой конструкции является ее низкая стоимость. Полный принцип работы и устройство.

Минусы:

  • Габариты таких конструкций больше нежели у центробежных насосов.
  • Нет возможности регулировать напор воды.
  • В этом типе конструкции возможны только погружные модели.

Во время техобслуживания понадобится оборудование вынимать из скважины, на что потребуется некоторое время.

Рекомендации по выбору + видео

Выбирая вид насоса и его модель необходимо учитывать следующие особенности:

  • глубину своего источника воды;
  • производительность скважины или колодца;
  • особенности местного грунта и наличие в воде мелких фракций твердых частиц;
  • расстояние между источником водоснабжения и точек потребления воды;
  • особенности домашнего водопровода, количество установленной сантехники.

Только с учетом всех вышеперечисленных нюансов можно определить, какой тип насосного оборудования лучше для скважины.

Рекомендуем к прочтению — устройство центробежного насоса.

Внимательно подбирайте модель водяного насоса и наслаждайтесь его безотказной работой!

Оцените автора

( Пока оценок нет )

Винтовой или центробежный — какой скважинный насос лучше

Владельцам частных домов хорошо знакома проблема водоснабжения. Немногие населенные пункты в нашей стране могут похвастаться наличием водопроводной сети. Поэтому источником воды становится скважина. Чтобы поднимать живительную влагу на поверхность земли, обеспечивая дом или систему орошения водой, требуется хороший скважинный насос. В статье мастер сантехник расскажет, какой погружной насос лучше для скважины, центробежный или винтовой вариант. Разберем их конструктивные особенности, плюсы и минусы.

Чем отличаются насосы

Как подобрать насос для скважины? В этом вопросе есть множество нюансов, и однозначно посоветовать идеальный во всех отношениях насос просто невозможно. Важно понимать, в чем состоят преимущества и недостатки разнотипного оборудования.

Винтовые насосы – плюсы и минусы

В последнее время все большей популярностью пользуются винтовые (шнековые) насосы. Рабочий элемент в них – винт, оснащенный лопастями. В первом приближении он напоминает шнек мясорубки. При его вращении происходит всасывание воды и подача ее под давлением на выходной патрубок.

Насосы этого типа выпускаются в различных модификациях – с одним винтом, двумя и даже тремя.

Но их достоинства и недостатки одинаковы; разница лишь в значениях отдельных характеристик.

Основные плюсы:

  • Способность создавать высокий напор.
  • Ограничений по глубине скважины практически нет.
  • Подача воды даже при минимальном ее уровне. Для скважин, характеризующихся низким дебитом – один из лучших выборов.
  • Пульсаций давления в системе из-за работы насоса не будет, так как подача воды осуществляется равномерно, плавно.
  • Такие приборы способны перекачивать жидкости недостаточно очищенные, то есть с включениями твердых фракций.
  • Бесшумность.
  • Поломки винтового насоса крайне редки, так как его устройство очень простое.
  • Техническое обслуживание несложное и не затратное.
  • Стоимость значительно ниже, чем аналогичных приборов центробежного типа.

Минусы:

Повышенные габариты. Центробежные насосы гораздо компактнее.

Нет возможности дозирования подаваемого объема воды.

Все винтовые модели – погружного типа. Это отражается на удобстве их обслуживания или ремонта; прибор придется вынимать из скважины. И если поломка произойдет в зимний период, возникнет ряд проблем.

Распространенные модели винтовых насосов

Устройства данной группы отличаются по основным параметрам, поэтому необходимо изучить характеристики наиболее популярных агрегатов:

  • Вихрь СН-60B 68/3/8. Мощность составляет 370 Вт. Устройство поднимает воду на высоту до 60 м. Его производительность — 25 л/мин. Недостатком является отсутствие функции сухого хода. Значит, если уровень воды в скважине снижается, происходит перегрев насоса, т. к. он не может самостоятельно останавливаться при осушении гидротехнического сооружения. Диаметр агрегата — 75 мм. Его можно использовать для работы с жидкостями, температура которых не превышает +35°С.
  • AquamotoR AR 3QGD1,95-90 AR151019. Агрегат отличается мощностью 550 Вт. Преимуществом является существенная высота подъема воды — 90 м. Производительность устройства — 32,5 л/мин. Конструкцией не предусмотрена защита от сухого хода. Диаметр насоса — 75 мм. Допустимая глубина погружения — 30 м. При этом минимальный диаметр скважины составляет 100 мм. Агрегат выдерживает давление 9 атм. Он может использоваться для перекачивания жидкости, температура которой составляет +1…+35°С.
  • ALBA 4QGD2,1-170 AL161007. Его отличает мощность 750 Вт. Преимуществом является большая высота подъема воды — 170 м. При этом производительность составляет 56,6 л/мин. Агрегат может погружаться на глубину до 30 м. Защита от сухого хода отсутствует. Диаметр составляет 100 мм. Насос выдерживает давление в пределах 17 атм. Его можно эксплуатировать при температуре +4…+35°С.

Центробежный насос – плюсы и минусы

Основным рабочим элементом такой конструкции является вращающееся колесо или несколько колес. За счет этого происходит перемещение жидкости в нужном направлении. Центробежный насос имеет свои плюсы и минусы.

Плюсы:

  • Компактность.
  • Высокая надежность.
  • Большой модельный ряд.
  • Повышенная производительность, что позволяет поднимать воду со значительной глубины и подавать ее на большую высоту.
  • Шумы в рабочем режиме практически отсутствуют.

Минусы:

  • Требовательность к «чистоте» воды. Малейшие твердые взвеси, содержащиеся в жидкости, воздействуют на рабочее колесо как абразив.
  • Центробежные насосы стоят дороже винтовых приборов.

Вышеперечисленные характеристики являются обобщенными, в каждом случае необходимо внимательно читать возможности конкретной модели.

Распространенные модели центробежных насосов

Рейтинг наиболее популярных моделей:

  • PATRIOT SP3250 S 315302463. Мощность составляет 750 Вт. Защита от сухого хода не предусмотрена. Высота подъема воды — 80 м. Производительность составляет 32 л/мин. Диаметр такого устройства — 101,6 мм, при этом размер скважины должен быть 110 мм. Насос выдерживает давление не более 10 атм. Его можно погружать на глубину до 30 м. Агрегат рекомендуется использовать для перекачивания жидкостей, температура которых не превышает +40°С.
  • Калибр НПЦС-2,8/40-250. Ее отличает минимальная мощность — 250 Вт и сравнительно небольшая высота подъема воды — 40 м. При этом производительность агрегата существенная — 46,6 л/мин. Насос можно устанавливать на глубину до 40 м. Из рассмотренных моделей этот вариант наиболее компактный — диаметр составляет 70 мм. Несмотря на это, минимальный размер скважины — 102 мм. Агрегат выдерживает небольшое давление — до 4 атм. Рекомендуемая температура перекачиваемой жидкости составляет +40°С.
  • Вихрь СН-60 68/3/7. По мощности оно превосходит аналоги — 800 Вт. Однако агрегат поднимает воду на сравнительно небольшую высоту — 50 м. Производительность — 50 м/мин. Устанавливать устройство можно на глубину не более 40 м. Диаметр насоса — 75 мм, что соответствует минимальному размеру скважины. Рекомендуемая температура перекачиваемой жидкости — не выше +35°С. Конструкцией не предусмотрена защита от сухого хода.

Рекомендации по выбору

Перед тем как выбрать насос, необходимо хорошо взвесить все достоинства и недостатки такого агрегата, учесть возможность его безаварийной работы в условиях вашей скважины. Если вас устроит его небольшой расход, а вода из скважины подается с песком, то выбор — шнековый или центробежный — будет за шнековым.

Погружные скважинные насосы подбираются индивидуально к скважине. Тип агрегата будет зависеть от диаметра обсадной трубы, качества перекачиваемой воды, дебита скважины и многих других вопросов. Нельзя ориентироваться на заверения производителя, что нанос легко поддается ремонту. Необходимо помнить, что оборудование приобретается для работы, а не для починки.

Видео

В сюжете — Что следует учесть для подбора бытового насоса для скважины

В сюжете — Какой насос для скважины выбрать

В продолжение темы посмотрите также наш обзор Глубинные насосы для скважин — устройство, виды, выбор

Руководство по объемным насосам

и центробежным насосам: когда и что использовать?

Существует два основных семейства насосов; объемный и центробежный (ротодинамический), оба из которых имеют свое применение и лучшие области применения. Однако важно иметь возможность определить, когда следует выбирать каждый тип насоса, что в конечном итоге сводится к их принципу работы и области применения.

Насосы прямого вытеснения характеризуются работой, при которой жидкость перемещается путем захвата фиксированного объема, обычно в полости, а затем нагнетается захваченная жидкость в нагнетательную трубу. Центробежный насос передает кинетическую энергию двигателя жидкости с помощью вращающейся крыльчатки; когда рабочее колесо вращается, оно всасывает жидкость, вызывая увеличение скорости, которая перемещает жидкость к точке нагнетания.

Краткая сравнительная таблица

Ниже приведена краткая сравнительная таблица, в которой показаны основные различия в производительности центробежных (ротодинамических) насосов и объемных насосов.

Коэффициент Центробежный Объемный
Механический Механические колеса Крыльчатки создают скорость потока жидкости от двигателя к потоку (отверстия, создающие давление, чтобы жидкость перемещалась от двигателя к жидкости). Улавливает ограниченное количество жидкости и нагнетает ее из всасывающего отверстия в выпускное (создает давление, создавая поток).
Производительность Скорость потока зависит от изменения давления. Расход остается постоянным при изменении давления.
Вязкость Скорость потока быстро уменьшается с увеличением вязкости, даже при любой умеренной толщине, из-за потерь на трение внутри насоса. Благодаря внутренним зазорам легко обрабатываются жидкости с высокой вязкостью, а скорость потока увеличивается с увеличением вязкости.
Эффективность Пиковая эффективность при определенном давлении; любые вариации резко снижают эффективность. Плохо работает при выходе за середину кривой; может привести к повреждению и кавитации. Эффективность в меньшей степени зависит от давления, но имеет тенденцию к увеличению по мере увеличения давления. Может работать в любой точке их кривой без повреждений или потери эффективности.
Всасывающий подъемник0014 Стандартные модели не могут создавать высоту всасывания, хотя доступны модели с самовсасыванием, а манометрическая высота всасывания возможна благодаря обратному клапану на линии всасывания. Создайте вакуум на стороне всасывания, чтобы они могли создавать высоту всасывания.
Сдвиг Высокоскоростной двигатель приводит к сдвигу жидкостей. Не подходит для чувствительных к сдвигу сред. Низкая внутренняя скорость означает, что к перекачиваемой среде применяется небольшой сдвиг. Идеально подходит для чувствительных к сдвигу жидкостей.

Сравнение рабочих характеристик

Для наглядного сравнения производительности двух принципов работы см. ниже рабочие характеристики, которые показывают, как на работу центробежных и объемных насосов влияют различные факторы.





Для каких целей используются центробежные насосы?

Центробежные насосы являются наиболее распространенным типом насосов для перекачки жидкостей с низкой вязкостью в установках с высоким расходом и низким давлением, что делает их идеальными для приложений, требующих, чтобы насос работал с большими объемами. Конструкция центробежного насоса часто ассоциируется с перекачкой воды, но также является популярным решением для перекачивания жидкого топлива и химикатов:

  • General water supply
  • Sea water transfer
  • Water circulation
  • Air conditioning
  • Boiler feed
  • Light fuel transfer
  • Petrochemical
  • Washing and firefighting
  • Irrigation

Whilst generally speaking centrifugal pumps are used with чистых жидкостей, если выбрано правильное рабочее колесо, например, вихревое рабочее колесо, некоторые твердые вещества могут быть обработаны.

Центробежные насосы имеют простую конструкцию с небольшим количеством движущихся частей, что снижает потребность в техническом обслуживании и затраты. Это делает их подходящими для приложений, где насос используется часто или даже постоянно работает. Простота конструкции также позволяет легко изготавливать центробежные насосы из различных материалов, включая пластик и чугун для более легких условий эксплуатации, а также бронзу и нержавеющую сталь для более агрессивных или гигиеничных применений. Следовательно, центробежные насосы подходят для использования с несколькими жидкостями.

Конструкция центробежного насоса также очень компактна по сравнению с другими типами насосов, которые производят такие же уровни производительности, что делает их хорошим вариантом, когда проблема экономии места является проблемой.

Когда использовать поршневой насос?

Насосы прямого вытеснения обычно выбирают из-за их способности перекачивать жидкости с высокой вязкостью при высоком давлении и относительно низком расходе, поскольку на их эффективность не влияет давление. В то время как центробежные насосы являются наиболее распространенным типом насосов, устанавливаемых из-за их простоты, объемные насосы представляют собой решение, которое может работать в более сложных условиях, когда центробежные насосы могут выйти из строя, благодаря их способности работать в любой точке своей кривой.

Существует две классификации поршневых насосов; вращательные и возвратно-поступательные. Несмотря на то, что они управляются одним и тем же принципом работы, все типы насосов, подпадающие под эти классификации, имеют свои собственные конструктивные характеристики и преимущества.

Нагнетательные роторные насосы – работают за счет вращения насосного элемента

  • Винтовые насосы
  • Пластинчатые насосы
  • Винтовые насосы
  • Перистальтические насосы
  • Шестеренчатые насосы
  • Кулачковые насосы

Поршневые объемные насосы – работают за счет постоянного возвратно-поступательного движения.

  • Мембранные насосы
  • Поршневые насосы

Объемные насосы предназначены для перекачивания жидкостей с высокой вязкостью, таких как густые масла, шламы, сточные воды и пасты. Благодаря своим внутренним зазорам некоторые типы, такие как винтовые насосы и перистальтические насосы, также отлично подходят для работы со средами с высоким содержанием твердых частиц, включая обезвоживание грунтовых вод и отработанных масел. С другой стороны, винтовые и лопастные насосы идеально подходят для перекачивания относительно чистых жидкостей, таких как топливо и смазочные масла.

Будучи насосами с более низкой скоростью, чем центробежные насосы, роторные насосы прямого вытеснения с более крупными насосными камерами, такими как прогрессивные полости, кулачковые и перистальтические насосы, как правило, представляют собой насосы с низким сдвигом, которые обеспечивают плавный поток. Это позволяет им перекачивать чувствительные к сдвигу продукты, структура которых должна оставаться неповрежденной, например, оливки, которые нельзя раздавить, и клеи, которые не теряют своей липкости, и гели, которым необходимо сохранять свои гелеобразные свойства.

Объемные насосы прямого вытеснения способны справляться с изменениями давления, расхода и вязкости и оставаться эффективными, в отличие от центробежных насосов, которые не работают далеко за пределами центра своей кривой. Так как их скорость потока остается постоянной (пропорциональной скорости работы), плавной и мало пульсирующей, несмотря на изменения давления, поршневые насосы прямого вытеснения, такие как перистальтические, поршневые и диафрагменные насосы, являются идеальными решениями для дозирования, поскольку они позволяют выполнять точное дозирование. вне.

Как показано в этом руководстве, некоторые процессы подходят для центробежных насосов, а другие — для объемных насосов. Важно отметить условия применения, которые делают один более подходящим, чем другой.

СТАНДАРТ API 610 НА ЦЕНТРОБЕЖНЫЕ НАСОСЫ

API 610 — это стандарт API, относящийся конкретно к центробежным насосам и центробежным насосным системам. В нем приводятся критерии проектирования фактического центробежного насоса, а также то, как центробежный насос должен быть испытан и на каком типе основания он должен быть установлен.

API-610 охватывает центробежные насосы и включает насосы с односторонним всасыванием, двойного всасывания и другие типы. Основное внимание в API-610 уделяется надежности, а не взаимозаменяемости размеров. Это не означает, что насосы ANSI ненадежны, скорее насосы API-610 обладают дополнительным аспектом надежности из-за высоких температур и критических условий их эксплуатации.

В стандарте API 610 для центробежных насосов существуют различные коды конфигурации для разных типов центробежных насосов. Они называются набором из двух букв, за которыми следует одна цифра. Буквы используются для обозначения основных различных типов насосов, где OH означает консольный, BB означает межподшипниковый, а VS означает вертикальный подвесной. Номер используется для различения более подробных параметров конфигурации в каждом разделе. Ниже приведены простые определения для каждого типа насоса API. Каждый из следующих типов насосов является подкатегорией стандарта API 610 для центробежных насосов.

API 610 содержит классификацию различных типов центробежных насосов. Насосы API 610 в основном делятся на три группы: OH, BB и VS.

OH – консольные насосы – рабочие колеса этих насосов выступают из подшипников. Поддержка должна заботиться обо всех силах, например. подвесная масса и динамические и гидравлические силы ротора. Рабочие колеса этих насосов могут быть установлены как горизонтально, так и вертикально. Его преимуществами являются корпус с одним подшипником и одинарное уплотнение или набивка, но недостатком является выступающая нагрузка на рабочее колесо.



BB–Насосы между подшипниками – Рабочие колеса насосов BB подвешены между опорами. У всех насосов этого типа крыльчатка расположена горизонтально, в одной плоскости с подшипниками. При размещении подшипников с обеих сторон крыльчатки достигается лучшая опора.



VS – Вертикально подвешенные насосы – Насосы VS устанавливаются над перекачиваемой средой. Вертикально ориентированные рабочие колеса подвешены под опорой и погружены в среду.



OH



(OH) Насосы с гибкой муфтой оснащены отдельным подшипниковым узлом в дополнение к двигателю. Гибкие муфты обычно используются для передачи крутящего момента с одного вала на другой, когда два вала могут быть немного смещены. Они могут компенсировать угловое смещение до 3° и параллельное смещение до определенной степени. Кроме того, их также можно использовать для гашения вибрации или снижения шума. В устройствах с вращающимся валом гибкая муфта может защитить компоненты ведущего и ведомого вала (например, подшипники) от вредного воздействия таких условий, как несоосность валов, вибрация, ударные нагрузки и тепловое расширение валов или других компонентов.



VIL с гибким соединением не так распространены, как их аналоги с моноблочным и жестким соединением. Этот тип VIL предлагается только несколькими производителями. Как моноблочные, так и жесткосвязанные VIL зависят от подшипников двигателя, которые выдерживают осевые нагрузки, создаваемые и создаваемые вращающейся крыльчаткой. Иначе обстоит дело с VIL с гибкой муфтой, в котором узел упорного подшипника встроен в сам насос. В результате соединение между насосом и двигателем может быть выполнено с помощью гибкой муфты, и двигатель не должен выдерживать какое-либо осевое усилие, кроме веса муфты.



(OH) Жестко соединенные насосы также имеют отдельный корпус подшипника. Жесткие муфты предназначены для тяжелых грузов или промышленного оборудования. Они состоят из коротких рукавов, окруженных перпендикулярным фланцем. На каждый вал надевается одна муфта, так что два фланца совмещены друг с другом. Ряд винтов или болтов скрепляют фланцы вместе. Из-за своего размера и долговечности фланцевые узлы можно использовать для выравнивания валов перед их соединением. Жесткие муфты используются, когда требуется точное выравнивание валов; несоосность вала повлияет на рабочие характеристики муфты, а также на ее срок службы.



ВИЛ с жесткой муфтой имеют двухвальную конструкцию: вал двигателя и вал насоса соединены жесткой алюминиевой или стальной муфтой. В результате вал насоса жестко закреплен на валу двигателя, а подшипники двигателя воспринимают все осевые нагрузки, создаваемые рабочим колесом.



VIL с жесткой муфтой часто выбирают для приложений, для которых нет подходящего двигателя для моноблочной конструкции. Моноблочные агрегаты обычно изготавливаются со стандартным двигателем с дополнительной «c-образной поверхностью» — пластиной, установленной на передней части двигателя, специально предназначенной для того, чтобы двигатель подходил для моноблочного соединения. Агрегаты с жесткой муфтой, с другой стороны, обычно изготавливаются с настоящим вертикальным двигателем со сплошным валом.



(OH) Моноблочные насосы устанавливаются непосредственно на удлиненный вал двигателя. Таким образом, нет необходимости в отдельном подшипниковом узле, и все усилия воспринимаются подшипниками в двигателе. Этот тип конструкции практичен, чтобы избежать проблемы выравнивания. (OH5)



Моноблочные вертикальные линейные насосы обычно используются для мощностей до 50 л.с. Моноблочная конструкция включает рабочее колесо, установленное непосредственно на конце вала двигателя, и корпус насоса, который крепится болтами непосредственно к передней части двигателя.

Моноблочные вертикальные рядные насосы (VIL) являются наиболее доступным типом VIL, и некоторые производители могут поставить стандартные VIL всего за два-три рабочих дня.

Вертикальные линейные насосы, особенно моноблочные, популярны в коммерческом строительстве: HVAC, сантехника и противопожарная защита. Они редко используются в других приложениях, в первую очередь из-за недостаточного знакомства, а не из-за каких-либо технических проблем или недостатков.





Горизонтальная   – Под прямым углом к ​​вертикали; параллельно ровной поверхности.



Вертикаль – Нахождение в положении или направлении, перпендикулярном плоскости горизонта.



(OH) Линейный – Насос, всасывающий и нагнетательный патрубки которого расположены в линию для непосредственной установки в трубопровод; специальные фундаменты не нужны, а отсутствие муфт валов устраняет проблемы соосности



(OH) На лапах – Корпус насоса с ножками, предназначенными для крепления насоса к фундаментной или базовой плите поддерживается по центральной линии корпуса, что обеспечивает равномерное тепловое расширение с каждой стороны опоры корпуса насоса (Oh3)



(OH) Кронштейн подшипника – Эти насосы имеют корпус подшипника, объединенный с насосом для поглощать все нагрузки насоса. Привод обычно монтируется на опоре, встроенной в насос. (О4)



(OH) Высокоскоростной встроенный редуктор – Эти насосы имеют встроенный повышающий редуктор. Рабочее колесо установлено непосредственно на вторичном валу редуктора. Нет муфты между редуктором и насосом; однако коробка передач гибко связана с водителем. Насосы могут быть ориентированы вертикально или горизонтально.

BB

(BB) 1 и 2 ступени – Одно или два рабочих колеса и соответствующие диффузоры или улитки и обратные каналы, если требуется.



(BB) Многоступенчатый – Насос с тремя или более рабочими колесами и соответствующими диффузорами или улитками и обратными каналами, если требуется. (BB3) (BB4) (BB5)



Насосы с разъемным корпусом — Насосы с разъемным корпусом (с осевым разъемом или радиальным разъемом) являются рабочими лошадками в промышленности и коммунальном хозяйстве. Они дороже, чем насосы с торцевым всасыванием или вертикальные рядные насосы, и не такие гибкие или адаптируемые, как вертикальные турбины. Однако то, чего им не хватает в недорогой гибкости, они компенсируют долговечностью, эффективностью и надежностью.

Корпус может иметь аксиальное или радиальное разъемное соединение, а конструкции с радиальным разъемом используются в более тяжелых условиях, таких как API-610, где большая площадь прокладки конструкции с аксиальным разъемом может создавать проблемы с утечкой. Фактически осевая нагрузка почти полностью исключается благодаря симметрии рабочего колеса.

Насос с разъемным корпусом, правильно установленный, спроектированный и эксплуатируемый, может служить десятилетиями.



(BB) Осевой разъем – Большинство насосов с разъемным корпусом имеют осевой разъем – это означает, что фланец, на котором отделяется корпус насоса, находится в той же плоскости, что и ось насоса. Также доступны насосы с радиальным разъемом, которые обычно используются в промышленных приложениях с очень высоким давлением и высокой температурой (насосы для подачи в котлы являются одним из распространенных применений насосов с радиальным разъемом).

Разрез корпуса насоса с основным шарниром, параллельным осевой линии вала. (BB1) (BB3). Это рабочее колесо имеет два «глаза», в каждое из которых поступает половина потока. В этой конструкции используются два комплекта подшипников, по одному в каждом корпусе подшипника, которые обеспечивают лучшую опору ротора. Для уменьшения гидравлической радиальной нагрузки обычно используется двойная улитка, особенно для больших размеров.

Что же делает насосы с разъемным корпусом такими надежными рабочими лошадками? Все сводится к дизайну.

  • Между подшипниками. Насосы с разъемным корпусом называются насосами «между подшипниками». Это означает, что насосы с разъемным корпусом устанавливают рабочее колесо на вал, который поддерживается подшипниками с обеих сторон рабочего колеса.



  • Рабочее колесо двойного всасывания: Насосы с разъемным корпусом являются единственным РАСПРОСТРАНЕННЫМ типом насосов с рабочим колесом двойного всасывания. Крыльчатка двойного всасывания создает значительно меньшую нагрузку на подшипники, чем крыльчатка, которая всасывает воду только с одной стороны крыльчатки (одинарного всасывания).



Насосы с разъемным корпусом по своей конструкции более сбалансированы, чем большинство других типов насосов. В сочетании с прочными подшипниками и удобной в обслуживании конструкцией корпуса насосы с разъемным корпусом являются предпочтительным дизайном для многих муниципальных и промышленных предприятий.





(BB) Радиально разъемный

– разъемный корпус насоса с основным шарниром, перпендикулярным оси вала. (BB2)



(BB) Одинарный корпус — часть насоса, включающая камеру рабочего колеса и улитку/диффузор. Эта часть состоит из одной детали и не заключена в напорный корпус или цилиндр. (BB4)



(BB) Двойной корпус – тип конструкции насоса, в котором напорный корпус отделен от содержащихся насосных элементов. в корпусе. Функция второго корпуса в конструкции BB состоит в том, чтобы выдерживать более высокие давления. П р и м е ч а н и е — Примеры насосных элементов включают диффузор, диафрагмы, чаши и спиральные внутренние кожухи (BB5) 9. 0003





VS



(VS) Одиночный корпус насоса, который включает диффузор и крыльчатку

. Эта деталь состоит из одной детали и не заключена в корпус или корпус под давлением. (VS1)(VS4)(VS5)



(VS) Двойной корпус – тип конструкции, при которой насос заключен в второй корпус с закрытым дном, образующий емкость для жидкости. Это эффективно заменяет мокрую яму, которая необходима для однокорпусных насосов с вертикальной подвеской, но по-прежнему обладает преимуществами NPSH погружного насоса. (VS6)



(VS) Нагнетание через колонну – Нагнетание насоса проходит через ту же трубу колонны, что и ведомый вал рабочего колеса. (VS1)



(VS) Отдельный выпуск  — Выпуск насоса представляет собой отдельную трубу, а не колонную трубу, через которую проходит ведомый вал рабочего колеса. (VS4) (VS5)



(VS) Диффузор  — Диффузор представляет собой стационарные лопасти, установленные в корпусе диффузора. Они преобразуют скорость в энергию давления и направляют жидкость к лопаткам рабочего колеса последующей ступени (VS1) (VS6)



(VS) Улитка – Улитка представляет собой спиралевидную форму, так что по мере того, как жидкость выбрасывается из рабочего колеса в улитку, площади улитки увеличиваются со скоростью, пропорциональной выбросу жидкости из рабочее колесо и постоянная скорость существует вокруг периферии рабочего колеса



(VS) Осевой поток – Жидкость выталкивается в направлении, параллельном валу рабочего колеса, то есть частицы жидкости, в ходе потока через насос, не меняйте их радиальное расположение.



(VS) Линейный вал  – Линейный вал представляет собой вращающуюся часть вала системы механических соединений между источником энергии, приводом и рабочим колесом.

(VS4)



(VS) Консольный – консольная конструкция, в которой в бак или отстойник погружены только рабочее колесо и корпус. Все соединения, включая уплотнения, подшипники, втулки и всасывающие обратные клапаны, расположены вне жидкости. Эта конструкция идеальна для перемещения шламов и абразивных растворов, которые могут разрушать или мешать подводным соединениям. (ВС5)





Насосы с торцевым всасыванием – Прямая линия без поворотов и изгибов является наиболее эффективным способом направления потока к рабочему колесу, и такие конструкции называются торцевыми. В задней части механическое уплотнение или комплект уплотнений предохраняют жидкость от утечки. Два подшипника, следующие за уплотнением, поддерживают весь ротор (крыльчатку, вал, втулки).

В конструкциях с торцевым всасыванием крыльчатка консольно прилегает к внутреннему подшипнику. Положительным моментом является отсутствие ограничения входящего потока, которое может быть вызвано размещением одного из подшипников на передней стороне, что также называется конструкцией между подшипниками. Консольное расположение рабочего колеса относительно внутреннего подшипника также повышает эффективность и делает конструкцию простой и менее дорогой (только с одним уплотнением).

Однако длинный консольный ротор склонен к прогибам, что может привести к перегрузке подшипников и нарушению герметичности. По этой причине жесткость ротора является важным фактором, а конструкции с большим валом (D) и меньшим вылетом (L) более надежны. Коэффициент L3/D4, коэффициент пропорциональности между силой и отклонением, является хорошей мерой сравнения между аналогичными конструкциями. Чем ниже L3/D4, тем прочнее ротор, что обеспечивает лучшую устойчивость к прогибам.

Спецификация взаимозаменяемости размеров распространяется только на насосы с односторонним всасыванием, но не на все из них. В химической промышленности заводы, как правило, имеют большое количество одинаковых насосов, и важными факторами являются взаимозаменяемость и сокращение количества запасных частей. Стандарт ANSI B73. 1, который распространяется на такие насосы с односторонним всасыванием, требует, чтобы все основные внешние размеры были одинаковыми, независимо от производителя.





Центробежный насос API Oh2

API Oh2 представляет собой горизонтальный , на лапах

, одноступенчатый , консольный насос с торцевым всасыванием. Насос крепится к опорной плите и приводится в действие через гибкую муфту .

Центробежный насос API Oh3

API Oh3 представляет собой горизонтальный , установленный по оси , одноступенчатый , консольный насос с торцевым всасыванием и одним корпусом подшипника. Корпус с одним подшипником помогает поглощать силы, воздействующие на вал насоса, и сохранять положение ротора во время работы насоса.





Центробежный насос API Oh4

API Oh4 представляет собой вертикальный рядный , одноступенчатый , одноступенчатый, консольный подшипниковый кронштейн. Корпус подшипника составляет единое целое с насосом , чтобы помочь воспринимать нагрузки, воздействующие на насос, а двигатель обычно устанавливается на опоре, которая также составляет единое целое с насосом. Насос и двигатель соединены гибкой муфтой

.

—————————————————————————————————



—————— ————————————————————————————-

Центробежный насос API Oh5

Насос API Oh5 представляет собой вертикальный рядный насос . , одноступенчатый , консольный насос с жесткой муфтой на валах насоса и двигателя. С-образная сторона двигателя крепится непосредственно к корпусу насоса.



——————————————————————————————————





Центробежный насос API OH5

Насос API OH5 представляет собой вертикальный рядный , одноступенчатый , консольный насос, который тесно соединен с двигателем . В моноблочной конструкции крыльчатка насоса монтируется непосредственно на вал двигателя (вал двигателя имеет очень большую длину), а С-образная поверхность двигателя (обработанная) монтируется непосредственно на корпусе насоса.





API OH6 Центробежный насос

API OH6 представляет собой горизонтальный или вертикальный , одноступенчатый консольный, высокоскоростной насос, который имеет встроенный редуктор , установленный на корпусе насоса . Редуктор приводится в движение двигателем с гибкой муфтой, а рабочее колесо насоса крепится непосредственно к высокоскоростному валу редуктора.



Центробежный насос API BB1

BB1 представляет собой насос с осевым разъемом , одно- или двухступенчатый насос с подшипниками на обоих концах вращающегося узла . Насос смонтирован на опорной плите и приводится в движение двигателем через гибкую муфту.



API BB2 Центробежный насос

BB2 представляет собой радиально разъемный , одно- или двухступенчатый насос с подшипниками на обоих концах вращающегося узла. Насос смонтирован на опорной плите и приводится в движение двигателем через гибкую муфту.





Центробежный насос API BB3

BB3 представляет собой многоступенчатый насос с осевым разъемом , с вращающимися подшипниками на обоих концах узла . The pump is mounted to a baseplate and driven by a motor via a flexible coupling







API BB4 Centrifugal Pump

The BB4 is a radially split , multistage pump с подшипниками на обоих концах вращающегося узла. Насос BB4 иногда называют насосом со стяжной тягой, насосом с сегментным кольцом или насосом с кольцевой секцией, потому что его основной корпус состоит из отдельных секционных частей, которые скрепляются вместе большими резьбовыми стержнями.





Центробежный насос API BB5

BB5 представляет собой радиально разъемный , многоступенчатый насос с вращающимися подшипниками на обоих концах узла подшипников. Насос смонтирован на опорной плите и приводится в движение двигателем через гибкую муфту. Этот насос обычно называют «бочковым насосом», потому что внешний корпус выглядит как бочка. Благодаря своей круглой форме насос BB5 может выдерживать очень высокое давление.



Центробежный насос API VS1

VS1 представляет собой вертикально подвешенный , мокрый колодец, диффузор насос с одинарным корпусом . Напор насоса направляется через вертикальную колонну , которая подвешивает блоки чаш.





Центробежный насос API VS2

VS2 представляет собой вертикально подвешенный , мокрый приямок, спиральный насос с одинарным кожухом . Напор насоса направляется через вертикальную колонну , которая подвешивает блоки чаш.





Центробежный насос API VS3

VS3 представляет собой вертикально подвесной , мокрый колодец, 7 7 10. 71 однопоточный насос с осевым насосом Напор насоса направляется через вертикальную колонну , которая подвешивает блоки чаш.





Центробежный насос API VS4

VS4 представляет собой вертикально подвешенный , спиральный насос с одинарным корпусом

  • 172 . Этот насос имеет нагнетательную колонку отдельно от вала . Линейный вал поддерживается одним или несколькими подшипниками по всей центральной колонне.

    Центробежный насос API VS5

    VS5 представляет собой вертикально подвешенный насос , Спиральный насос с одинарным корпусом . Этот насос имеет нагнетательную колонку отдельно от вала . Линейный вал консольный и поддерживается только подшипниками в верхнем корпусе и не имеет опорного подшипника внутри колонны.





    Центробежный насос API VS6

    VS6 представляет собой вертикально подвешенный , влажный корпус, двойной приямок, с диффузорным насосом слив насоса направляется через вертикальную колонну, на которой подвешены блоки чаш .

    • РубрикаРазное
