Погружной насос Малыш — описание, модели, характеристики, монтаж

Производители насосов

  • Опубликовано Pump specialist

31 Май

Погружной насос Малыш – вибрационное устройство, которое используется для подачи воды из колодца. Конструкция этого агрегата предельно проста, цена минимальна, а продолжительность службы – максимальна. К тому же, этого незамысловатого устройства вполне хватает, чтобы обеспечить водой частный дом или дачу.

Именно благодаря соединению всех этих неоспоримых качеств, насос для колодца Малыш пользуется наибольшей популярностью среди покупателей на отечественном рынке.

Принцип работы

Содержание

  • 1 Принцип работы
  • 2 Типы «Малышей» по способу забора воды
    • 2.1 С верхним забором воды
    • 2. 2 С нижним забором воды
  • 3 Модели насосов Малыш
    • 3.1 Классический «Малыш»
    • 3.2 Серия «Малыш»-М
    • 3.3 Серия «Малыш»-3
    • 3.4 Серия «Малыш»-К
  • 4 Особенности монтажа и подключения
  • 5 Способ разборки и доработки насоса Малыш (видео)

Насосы Малыш осуществляют подачу воды посредством вибрации, благодаря чему и называются «вибрационными». Принцип работы довольно прост: электропривод устройства, подключенный к розетке, преобразовывает электрические импульсы в электромагнитные колебания. Далее электромагнитные колебания поступают на клапан поплавкового типа, который, в свою очередь, передает их рабочей мембране.

Мембрана, совершая колебательные движения, напоминающие вибрацию, осуществляет забор воды и нагнетает давление внутри насоса и продвижение ее дальше через выходное отверстие.

Такие устройства очень чувствительны к перегревам, поэтому недопустима их работа без погружения в водную среду. Чтобы избежать работы в режиме «холостого хода» в случае понижения уровня воды в колодце, электронасос оснащают автоматикой – реле давления. Ее задача – отключить насос в случае отсутствия воды.

Не смотря на простоту конструкции, этот агрегат очень хорошо справляется с задачами, которые ставит потребитель перед устройствами погружного типа для подачи воды из колодца. Именно поэтому  водяной насос Малыш очень часто используют как для дома, так и для дачи.

Типы «Малышей» по способу забора воды

Погружные насосы типа Малыш по принципиальным отличиям делятся на два подвида: с верхним забором воды и с нижним. Каждый из них имеет свои преимущества и недостатки в использовании.

С верхним забором воды

Помпы с верхним забором используют гораздо чаще, поскольку они лучше защищены от перегрева и засорения. Особенность конструкции заключается  в том, что отверстие, через которое вода поступает внутрь, находится в верхней части агрегата, следовательно двигатель расположен внизу. Благодаря этому:

  1. Двигатель никогда не нагревается, поскольку, если вода опускается ниже уровня забора, срабатывает реле давления и отключает весь механизм. Двигатель, который находится ниже заборного патрубка, при этом остается в воде.
  2. Такая помпа не подвержена загрязнениям, поскольку никогда не засосет со дна механические частицы типа ила, песка и т.д.

Недостатки насоса с верхним забором воды проявятся только в том случае, если на него не установить должной автоматики. Когда уровень воды в колодце упадет, заборной патрубок первый окажется над ее поверхностью и засосет воздух. Без реле холостого хода, устройство продолжит работать на сухую и выйдет из строя.

С нижним забором воды

Насос Малыш с нижним забором стоит устанавливать только в тех колодцах, где глубина позволяет монтировать его на достаточном расстоянии от дна. Но даже это не защитит его в случае подхода плавунов или замуления колодца. На этих насосах принципиально важна установка реле защиты от перегрева двигателя, поскольку двигатель находится выше заборного патрубка. Если уровень воды упадет, двигатель начнет греться. Пока вода опустится до того уровня, чтобы помпа засосала воздух и сработало реле «сухого хода», двигатель может выйти из строя от перегрева.

К тому же, на заборный патрубок такого агрегата необходимо устанавливать фильтр, чтобы защитить устройство от попадания в него частиц песка, ила и прочего.

Модели насосов Малыш

Многие считают, что все Малыши одинаковые, но это совсем не так. Давайте рассмотрим характеристики модельного ряда, особенности и преимущества каждой модели в частности.

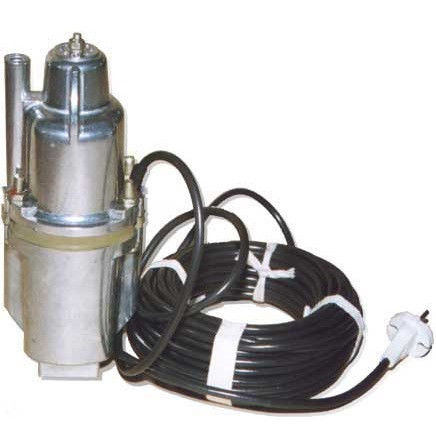

Классический «Малыш»

Эта модель является обычным представителем погружных вибрационных насосов, которые используются для подачи воды из колодцев или неглубоких скважин, диаметр которых превышает 100 мм.

Производительность насоса Малыш довольно высока: он позволяет подавать воду не только вертикально, но и перекачивать ее на довольно большие расстояния по горизонтали. Дальность подачи составляет 100-150 м, чего вполне достаточно для полива немалого огорода из водоема или колодца.

Погружные вибрационные «Малыши» предназначены для работы в чистой воде. Концентрация механических нерастворимых примесей в воде не должна превышать 0,01%. Температура перекачиваемой жидкости не должна превышать показатель в 35 градусов.

Технические характеристики модели:

  • номинальная мощность составляет 245 Вт;
  • работает устройство от электросети 220 В;
  • высота столба подъема воды – 40 м.;
  • средние характеристики производительности: при подъеме жидкости на высоту 1 метр – 1050 л/час, на высоту 40 м – 430 л/час;
  • максимально допустимое время беспрерывной работы – 2 часа;
  • допустимая глубина погружения – 5 м;
  • рабочее давление составляет 0,4 мПа;
  • вес насоса составляет 3,5 кг;

Классическая модель обустроена нижним патрубком забора воды. Для подачи жидкости используется шланг, диаметром 18-22 мм.

Шланги, фильтра, реле давления и датчик перегрева не идут в базовой комплектации насосов «Малыш». Длина шнура, как правило, так же недостаточна, поэтому его придется удлинять.

Серия «Малыш»-М

Данная модификация погружного вибрационного насоса «Малыш» по техническим характеристикам, производительности и комплектации ничем не отличается от классической. Единственное отличие заключается в том, что эта модель обустроена верхним патрубком забора воды.

Серия «Малыш»-3

Серия «Малыш»-3 входит в классификацию бюджетных моделей погружных вибрационных устройств, однако стоит гораздо дороже предыдущих модификаций. Это обусловлено повшенными характеристиками и улучшенной комплектацией.

Данная модель рассчитана так же на колодцы и скважины с небольшим дебитом (глубиной) и диаметром свыше 80 мм. Технические отличия от базовых моделей заключается в следующем:

  1. Сам насос, вместе с электрическом приводом, размещены в герметичном монолитном блоке.
  2. Номинальная мощность агрегата уменьшена до 165 Вт, что упрощает ее использование в малодебитных скважинах.
  3. При погружении на глубину 20 метров, производительность составляет 0,432 кубометра/час.

Помпа «Малыш»-3 очень компактна по габаритам и весит не более 3 кг. Шланг, используемый для подачи воды, должен иметь диаметр ¾ дюйма. Эта модель в заводской комплектации имеет 30 метров электрического кабеля с защитой от воды. Автоматики и фильтров в комплекте нет. Чаще всего для этой модели дополнительно покупают стаканообразный фильтр ЭФВП.

Серия «Малыш»-К

По техническим параметрам и характеристикам производительности отличий от базовой модели нет. В заводскую комплектацию данной модели дополнительно включено автоматическое реле защиты от перегрева (термореле).

Особенности монтажа и подключения

Прежде чем приступить к установке «Малыша» в скважину, нужно докупить провод, шланг и трос для крепления. Чтобы определиться с их длиной, нужно измерить глубину колодца и расстояние до точек электропитания и подачи воды.

  1. Замеряем глубину колодца и прибавляем к ней высоту самого насоса. Важно, чтобы насос был полностью погружен под воду. Так же нужно помнить, что работать вибрационные насосы могут только в вертикальном положении. Горизонтальное расположение помпы приведет к быстрому выходу ее из строя.
  2. Теперь нужно решить, к чему будет крепиться контрольный трос. Он нужен, чтобы опускать, удерживать и подымать насос из скважины. Расстояние от низа погружения насоса до точки крепления – длина троса (берем с запасом, чтобы хватило для обвязки самого насоса и для закрепления над колодцем). Трос для погружных устройств ни в коем случае не должен быть металлическим, поскольку он будет находиться в воде и может перержаветь. Подойдет нейлон, капрон и другие материалы.
  3. Далее замеряем расстояние от нижней точки погружения насоса до розетки – получаем длину кабеля.
  4. Расстояние от нижней точки насоса в колодце до точки подсоединения к водоприемнику (рукомойник, гидробак, бочка и т.д.) – длина шланга. Важно, чтобы диаметр шланга соответствовал диаметру выходного патрубка, поскольку несоответствие диаметров может привести к перегрузке насоса.

Когда все комплектующие приобретены, можем приступать к установке:

  1. Надеваем шланг на выходной патрубок и закрепляем пластиковым хомутом.
  2. В ушки насоса продеваем трос и надежно закрепляем.
  3. Закрепляем на поверхности вилку кабеля и край шланги, чтобы случайно не уронить их в колодец при погружении.
  4. За контрольный трос опускаем насос в колодец.
  5. Если диаметр колодца или скважины небольшой и есть риск, что помпа будет касаться стенок (это категорически не допустимо), на него можно надеть резиновый рукав, который так же продается в магазине. Если этого не сделать, удары корпуса насоса о стенки колодца при его работе могут повредить как корпус насоса, так и обсадную трубу.
  6. После того, как насос полностью погружен под воду и мы убедились, что он расположился строго вертикально, можно производить запуск и наслаждаться прохладной колодезной водичкой без дополнительных усилий.

Отзывы потребителей говорят о том, что «Малыш» может работать не только как самостоятельное устройство для подачи воды, но и стать базовой частью полноценной насосной станции. Для этого достаточно подключить к нему на поверхности автоматику и гидроаккумулятор.

Способ разборки и доработки насоса Малыш (видео)

Похожие записи

характеристики, инструкция, ремонт + отзывы

Содержание

  • Малыш: действие, устройство, характеристики
  • Основные разновидности насоса Малыш
  • Подключение и особенности эксплуатации
  • Самостоятельный ремонт устройства
  • Как разобрать погружной насос: видео

Для того чтобы обеспечить водой дом, приусадебное хозяйство, огородный участок и т.д., зачастую используются водяные насосы, поскольку это удобно, практично и не очень затратно. Погружной насос Малыш относится к числу наиболее востребованных в сельском хозяйстве небольших масштабов благодаря своей компактности и возможности работы от домашней электросети. При этом результат более чем хорош: при небольшой мощности насос выдает хороший напор воды. Сегодня речь пойдет об особенностях данного устройства, его характеристиках и разновидностях. Будет также представлена подробная инструкция по установке насоса и его ремонту в домашних условиях (по отзывам потребителей).

Малыш: действие, устройство, характеристики

Принцип действия большинства погружных вибрационных насосов (и Малыш, в том числе) основан на преобразовании электроэнергии в электромагнитные колебания. Они передаются поплавку, воздействующему на специальную мембрану, расположенную внутри конструкции и приводящую ту в движение колебательного типа. Колебания, в свою очередь, увеличивают давление, и осуществляется прокачка воды.

Подобные устройства зачастую оборудованы специальными автоматическими элементами, контролирующими работу двигателя и отключающими его для предотвращения работы вхолостую (имеются в виду случаи, когда уровень воды опускается ниже насоса). Наличие подобных элементов в погружном насосе – важный момент, поскольку механизмы погружного типа очень чувствительны к перегреву, и контроль за предотвращением подобных ситуаций необходим.

Погружные насосы

Насос Малыш вполне способен справиться с возложенными на него задачами:

  • обеспечение водой различных объектов;
  • обеспечение водой загородных участков;
  • создание системы полива;
  • откачка воды и пр.

Стоит отметить, что погружной насос Малыш способен откачивать воду не только из водяных скважин, но и открытых водоемов. Данное оборудование пользуется немалой популярностью среди потребителей по нескольким причинам: оно очень практично и долговечно, удобно в эксплуатации, отличается приемлемой ценой.

Внимание! Производитель погружных насосов серии Малыш не рекомендует использовать устройство для откачки сильно загрязненной воды: конструкции подобного типа не способны функционировать в таких условиях. А это, в свою очередь, будет чревато быстрым износом комплектующих деталей и, соответственно, снижением срока эксплуатации устройства.

Основные разновидности насоса Малыш

Водяные насосы Малыш обладают определенными конструктивными особенностями, исходя из которых, их можно условно разделить на две основные разновидности: устройство с верхним или же нижним забором воды.

В первом случае насос располагается непосредственно в нижней части конструкции, а во втором – в верхней. Пользователи отмечают, что в реальных условиях лучше со своими задачами справляется устройство с верхним забором воды, поскольку благодаря расположению насоса тот быстрее остывает и не всасывает различные отложения (ил, песок и пр.) со дна скважины/водоема.

Разновидности погружного насоса Малыш

Устройство же с всасывающим отверстием, размещенным в нижней части конструкции, более уязвимо, поскольку требует постоянного контроля (при отсутствии автоматики): достаточно непродолжительной работы вхолостую для сильного перегрева насоса.

Серия представлена четырьмя моделями:

  • Базовая (классическая) модель чаще всего используется для забора воды из неглубоких и достаточно узких источников воды (колодца, водной скважины с диаметром обсадной трубы около 1 м). Особенностью устройства является возможность горизонтальной подачи воды, благодаря которой модель вполне можно использовать для полива садово-огородного участка. Устройство обладает мощностью около 245 Вт. Насос способен бесперебойно функционировать около 2 часов, прокачивая наверх воду, температура которой при этом не должна превышать 35 градусов, а количество содержащихся в ней нерастворимых примесей – не более 0,01%. Тип конструкции – насос с нижним забором воды.

Внимание! В данной модели отсутствует автоматическая система контроля за перегревом устройства.

  • Модель Малыш-М. Данное устройство абсолютно идентично предыдущему по своим техническим характеристикам, разница лишь в системе подачи воды: в данном случае устройство осуществляет верхнюю подачу воды.
  • Модель Малыш-З. Одна из самых популярных моделей для использования в небольших по диаметру скважинах ввиду некоторых отличительных особенностей. Например, насос очень компактен по своим габаритам, имеет небольшой вес, но при этом способен выдать около 0,5 куб. м воды в час при напоре в 20 м.
  • Модель Малыш-К. В конструкцию встроена автоматическая термозащита. В остальном же модель абсолютно не отличается от базовой.

Подключение и особенности эксплуатации

Несколько слов о том, как правильно монтируется погружной насос Малыш. Во-первых, необходимо правильно вычислить глубину установки конструкции в скважину: учтите, что она должна быть меньше чем динамический уровень воды. Во-вторых, конструкция должна располагаться в вертикальном положении. В противном случае срок службы устройства существенно сократится.

Насос Малыш

Позаботьтесь о приобретении шланга соответствующего размера для оптимального напора воды. Обязательно просмотрите технические характеристики, указанные в прилагаемой к устройству инструкции, чтобы диаметр купленного водяного шланга обязательно совпал с диаметром выходного отверстия в устройстве. Этот – очень важный момент, поскольку от совпадения/несовпадения диаметра шланга будет зависеть эффективность эксплуатации насоса, а также вероятность перегрева его элементов. Если вы монтируете насос с нижним забором воды, располагайте его на расстоянии около 0,5 м от дна скважины; если с верхним – можно опустить его на дно. Для опускания насоса вниз воспользуйтесь либо капроновым шнуром, либо тонким стальным тросом.

Совет. При монтаже конструкции обязательно обратите внимание – не касается ли она своим корпусом стенок обсадной трубы. Если это так (что недопустимо, поскольку чревато существенным повреждением корпуса), наденьте на корпус насоса специальное резиновое кольцо, которое погасит вибрации.

Ни в коем случае не подключайте устройство к сети во время монтажа: это действие допустимо лишь после окончательной установки насоса.

Самостоятельный ремонт устройства

Следует сразу отметить, что при грамотной эксплуатации устройства все его конструктивные элементы исправно отработают положенный им срок. Но в некоторых случаях даже при правильной и аккуратной эксплуатации возможны сбои в работе насоса. Рассмотрим наиболее вероятные поломки и способы их устранения:

Монтаж насоса
  • Снижение уровня подачи воды, насос при этом работает, вообще не издавая шума. В данном случае с большой долей вероятности можно говорить о снижение напряжения в локальной электросети. Выход из ситуации один – дождаться восстановления напряжения – подача воды автоматически возобновится.
  • Снижение уровня подачи воды, насос при этом начал издавать громкий шум. Это может свидетельствовать об износе резинового поршня. Исправить неполадку можно, обратившись в сервисный центр.
  • Снижение уровня подачи воды при нормальном функционировании устройства. Стоит проверить состояние резинового клапана. Велика вероятность его износа.
  • Устройство не включается из-за срабатывания системы защиты. Скорее всего, произошло замыкание в катушке электропривода.

Совет. Не забывайте периодически осуществлять осмотр прибора для определения его состояния. Впервые осмотр осуществляется буквально через пару часов после первого включения устройства. Все последующие должны проводиться не реже 1 раза за сезон.

На этом мы заканчиваем рассмотрение особенностей эксплуатации насоса погружного типа Малыш. Удачной покупки!

Как разобрать погружной насос: видео

Оставьте комментарий

Похожие публикации:

Прокрутка вверх

Adblock
detector

Насос «Малыш»: технические характеристики разных моделей

Оборудование для перекачивания воды незаменимо во многих сферах сельского хозяйства, а также в других областях. Современный насос «Малыш», технические характеристики которого зачастую лучше иностранных аналогов, стоит недорого и подходит для решения практически всех этих задач. Существует несколько моделей и видов оборудования, о параметрах которых следует узнать до покупки устройства. Ведь от этого зависит то, насколько долго проработает вибрационный насос.

Внутреннее строение насоса «Малыш» Источник kolodezman.ru

Насос «Малыш»: где его применяют

Чаще всего недорогой вибрационный насос можно встретить на садовых участках и в огородах. Иногда его используют на фермерских и подсобных хозяйствах. Оборудование относится к универсальным средствам и может применяться в следующих сферах:

  • Полив и орошение. «Малышок» используется и на небольших участках, и в полях. С его помощью набирают воду для создания искусственных прудов, бассейнов и наоборот – откачивают её для осушения.
  • Очистка затопленных построек. Некоторые модели с фильтрами, устойчивые к загрязнённой воде, можно использовать для удаления жидкости из затопленных помещений.
  • Закачка из источника бурения. Характеристики погружного насоса «Малыш» позволяют быстро наполнять ёмкости и систему водопровода на даче или в небольшом частном доме.

Важно понимать, что для чистой и загрязнённой воды используются разные модели оборудования. Так, для очищенных веществ подходит вариант с нижним поглощением, а для воды с фракциями мусора лучше купить вариант с верхним забором.


Применение насоса на даче Источник userapi.com

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).

В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Забор воды: использование и принцип работы разных изделий

Моделей насоса существует много, и отличия часто связаны с производителями. Однако традиционная классификация делит оборудование на 2 типа:

  • Верхний забор воды. Наиболее распространённый вариант, что связано с его лучшей защитой от засорения. Конструкция такова, что двигатель расположен под клапаном, в который закачивается вода и подаётся дальше. Это предотвращает чрезмерный нагрев, а если вода становится ниже допустимого показателя, то механизм автоматически отключается. Сам же двигатель остаётся в воде. Так как засос происходит сверху, то и мусора со дна проникает внутрь намного меньше. Единственный недостаток техники – работа всухую при отсутствии реле холостого хода. Оно необходимо для предотвращения засасывания воздуха.
  • Нижний забор воды. Такой «Малыш» чаще используется в глубоких колодцах, где его можно установить далеко от дна. Без теплозащитного реле применять устройство опасно. Это связано с тем, что двигатель находится выше патрубка. Отсутствие реле ведёт к быстрому перегреву и поломкам. Также оборудование нуждается в фильтрах песка и мусора.

Технические характеристики водяного насоса «Малыш» от разных производителей отличаются. Существует 4 классических типа вибрационных устройств.


Устройство «Малыша» с верхним забором воды Источник cloudinary.com

Классическая модель

В этом исполнении вибрационное оборудование используется для небольших источников диаметром более 10 см. Применять насос можно для подачи через шланг на дистанцию до 150-200 м, однако чаще встречаются решения с ограничением до 100 м. Используют оборудование с прохладной жидкостью. Применяется нижний патрубок для забора воды.

Свойства и параметры классической модели
С какой работает мощностьюДля модели характерен средний показатель в 220-245 Вт
Может поднимать воду на высотудо 40 м
Питание220 В
ПроизводительностьПри 1 м высоте – 1050 л, при 40 м – 430 л. Параметры указаны для часа работы.
Глубина опускания насосане более 5 м
Сколько может функционировать2 часа без перерыва
Масса3,5 кг
Какое даёт давление0,4 мПа

Для корректной работы насоса «Малыш» нужен шланг диаметром 18-22 мм. При покупке этой модели нужно учитывать, что часто в комплекте полностью отсутствует шнур. Его подбирают по длине, исходя из потребностей. Стали появляться варианты с защитными реле и другими деталями в комплекте. Однако самые дешёвые предложения их не включают.

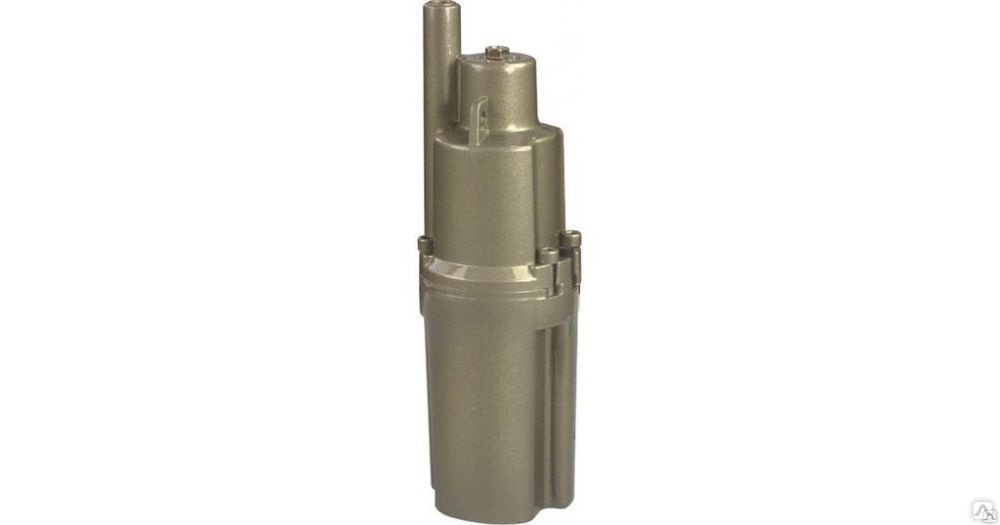

Модель насоса «Малыш классический» Источник onlinetrade.ru

Модель «Малыш-М»

Почти полный аналог предыдущей модели. Однако выполнен насос с патрубком для верхнего забора воды.

Вариант «Малыш-К»

Ещё один вариант базовой модели, который соответствует по параметрам на 100%. Однако в комплектации есть реле защиты от перегрева.

Смотрите также: Каталог компаний, что специализируются на проектировании и монтаже канализации и водоснабжения

Серия «Малыш-3»

Усовершенствованная модель погружного насоса с улучшенной комплектацией. Её используют в колодцах и скважинах с малой глубиной погружения и диаметром от 8 см. К отличительным особенностям относят:

  • полностью монолитный блок, полностью изолированный вместе с электрическим проводом;
  • не такая большая мощность, необходимая для применения в малодебитных скважинах, – 165 Вт;
  • можно погружать на глубину до 20 м, сохраняя производительность в 0,43 куб. м/час;
  • вес, не превышающий 3 кг.

Используемый диаметр шлангов – 25 мм, или 3\4 дюйма. Даже заводская комплектация содержит интегрированный электрический кабель длиной в 30 м.


Насос «Малыш-3» с длинным кабелем Источник blogspot.com

Так ли нужен гидроаккумулятор?

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Принцип функционирования «Малыша»

Не слишком сложная и надёжная конструкция, а также хорошие характеристики насоса «Малыш» делают его прекрасным вариантом для простого и экономичного использования. Он состоит из герметичного корпуса, защищённого от проникновения жидкости, и электрического привода, расположенного в нем. Привод содержит сердечник, электропровод, вибратор и две катушки.

Варианты с верхним закачиванием воды оснащены клапаном для закрытия входного отверстия при отсутствии давления воды в топовой части корпуса. У модели с нижним забором такой клапан находится внизу.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

РДМ-5

Характеристики

  • диапазон: 1,0 — 4,6 атм.;
  • минимальный перепад: 1 атм.;
  • рабочий ток: максимум 10 А.;
  • класс защиты: IP 44;
  • заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Genebre 3781 1/4″

Характеристики

  • материал корпуса: пластик;
  • давление: верхнее 10 атм.;
  • соединение: резьбовое 1.4дюйма;
  • вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.


Italtecnica PM/5-3W

Характеристики

  • максимальный ток: 12А;
  • рабочее давление: максимум 5 атм. ;
  • нижнее: диапазон регулировки 1 — 2,5 атм.;
  • верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

Видео описание

На видео ниже наглядно изображены особенности функционирования насоса:
Принцип работы насоса «Малыш» очень прост и базируется на применении переменного тока. Его сила приводит в действие якорь и поршень, которые создают движения и давлением выводят воду в патрубок.

В продаже можно встретить большое количество насосов типа «Малыш», однако называться они могут по-другому. Изготавливают их китайские, российские, некоторые европейские и американские бренды. Их параметры примерно одинаковы, и мощность находится в пределах 220-250 Вт. Пропуская способность, или производительность, этих моделей может отличаться почти в 2 раза. Например, у «Малыша МП 1500» она равна 24 л, тогда как у его аналога «Калибра НВТ» показатель будет равен всего 12 л. Диаметр самих насосов обычно тоже не превышает 110 мм.

Стоимость зависит не только от характеристик вибрационного насоса «Малыш», но и от длины шнура. Чем он больше, тем дороже.

Рекомендации по эксплуатации

Отрицательное влияние на работу вибрационного насоса оказывает изменение питающего напряжения. Проблему можно решить установкой стабилизатора напряжения, но его цена в несколько раз превышает стоимость самого насоса. Для того чтобы обойтись без дорогостоящего оборудования, можно порекомендовать следующее:

  1. При снижении напряжения до двухсот вольт резко падает мощность насоса Малыш, а следовательно, уменьшается и подача. Если в вашей сети напряжение понижено, то для того чтобы компенсировать эти колебания, следует выбирать насос с номинальной подачей на 25−30% больше, чем расчётная величина. Таким образом устройство будет сохранять свою работоспособность при низком напряжении.
  2. Если питающее напряжение выше 240 В, нагрев электронасоса становится критическим, и обмотка электромагнита сгорает. Происходит это из-за резкого увеличения тока в катушках электромагнита. Защитить устройство поможет реле тока — это аппарат, который переключает свои контакты при определённой величине электрического тока. Его нужно подключить последовательно с обмоткой электромагнита. Работает он так же, как и защитный автомат в щитке электроснабжения, но обладает более плавной настройкой тока срабатывания. При регулировке реле ток срабатывания выставляют на 0.5 А больше номинального тока электронасоса.

Для использования этих агрегатов в насосной станции важно знать, какое давление создаёт насос Малыш. Рабочее значение давления составляет 0.4 МПа. Этого достаточно для обеспечения небольшого дома с одновременным использованием только одной точки водораздачи.

Особенности выбора шланга

Одной из главных трудностей при покупке оборудования для многих пользователей становится выбор диаметра шланга для насоса «Малыш». От этого параметра зависит то, насколько долго прослужит приспособление. При выборе учитывают следующие особенности:

  • на часть шланга, погружаемую в воду, надевают насадку для фильтрации грязи и крупных частиц;
  • перед запуском шланг нужно заполнить водой;
  • если насос будут использовать круглый год, то нужно подбирать аксессуар с высокой устойчивостью к морозу;
  • резиновые изделия не подойдут для использования с «Малышом»;
  • при работе со скважиной используют ПНД трубу.

От диаметра шланга зависит, сколько воды он сможет пропустить. Наиболее распространённый и универсальный вариант – это 25 мм или ¾ дюйма. Меньший диаметр допустимо использовать, если нужно подключить коммуникации сразу же к системе водопровода. Но в инструкции могут быть определённые ограничения.


Поливочный армированный шланг для «Малыша» Источник uvelirstudio.ru

Настройка реле давления

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

  1. Ослабляют гайку, которая прижимает меньшую пружину.
  2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
  3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
  4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Колодец: правила монтажа

Перед началом работы насос нужно правильно установить. Для этого используют синтетический трос, подвязывая его за специальные проушины на корпусе. Узел должен находиться в 10 см от корпуса или выше. Затем края опаляют для фиксации.

Важно! Возможно применение металлического троса, закреплённого минимум в 2 м от корпуса на синтетической верёвке. Иначе металл быстро разрушится от вибрации.

Далее приступают к подсоединению труб и шлангов:

  • К патрубку, через который насос качает воду, крепят подходящий шланг. Важно, чтобы диаметр шланга насоса «Малыш» был больше детали, на которую ставится. Однако слишком узкий аксессуар повысит нагрузку на устройство. Оптимальный размер – на 2-3 мм больше.
  • Если используется труба, то её также присоединяют к патрубку шлангом, длина которого должна быть не меньше 2 м.
  • Для крепления применяют металлический хомут. Чтобы он не соскакивал, можно обточить патрубок напильником для повышения адгезии. Или сделать канавку под проволочный хомут. Материал для крепления – нержавейка с насечками.


Хомут из стали для крепления шланга Источник boltmix.ru

  • После первичных манипуляций шланг, трос и кабель соединяют и закрепляют перетяжками. Первая должна находиться в 25-30 см от корпуса. Для остальных предполагается шаг в 1-2 м. Для перетяжек применяют липкую ленту, так как металл может повредить шнур и шпагат.
  • Сверху устанавливают прочную перекладину, на которой фиксируют трос. Также можно сделать крюк на боковой стенке для этих целей.
  • Погружают оборудование на нужную глубину в соответствии с инструкцией.

При монтаже важно помнить, что «Малыш» не должен соприкасаться со стенками скважины или колодца.

Совет! При монтаже в колодце с малым уровнем воды с длиной троса до 5 м подвешивать изделие нужно на пружинной прокладке к перекладине.

Такой подход уменьшит вибрацию. Можно использовать кусок резины для распределения веса.

Порядок разборки-сборки устройства

Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:

  1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
  2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
  3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло

При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут. В этом случае нужно подбирать правильное положение прокладки

Расстояние от поршня до магнитной катушки должно быть не менее 4 мм. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

Видео описание

Что делать, если насос застрял в скважине после установки, показано в этом видеоролике:

Горизонтальный монтаж в реке или озере

Так как технические характеристики насоса «Малыш» позволяют погружать его даже в естественные открытые источники воды, то важно правильно устанавливать оборудование. Процесс отличается от монтажа в колодец.

Подготавливают насос так же, как для скважины: надевают шланг, делают перетяжки. А корпус защищают резиновым листом толщиной в 2-3 мм. Погружают конструкцию в воду и включают.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Частые поломки и варианты их устранения

Некоторые пользователи сталкиваются с тем, что устройство не перекачивает воду. К наиболее распространённым причинам и путям их решения относят:

  • ослабление контргайки в насосе – можно подкрутить и избавиться от проблемы;
  • поломка качающей манжеты – изделие разбирают, находят деталь, которая по виду похожа на 2 блюдца, заменяют её новой;
  • выход качающего штока – он находится рядом с мотором и требует профессионального ремонта.

Иногда из строя выходит реле давления. Его также можно починить только в сервисном центре.


Внутреннее строение «Малыша» Источник oboiman.ru

Что делать, если прибор плохо работает

Если насос плохо функционирует, его мощность уменьшилась и нет давления, нужно попробовать промыть его чистой водой, возможно, причина в засорении мусором. Разборка «Малыша» требуется, если причины поломки не были установлены при внешнем осмотре.

Ремонт включает в себя следующие этапы:

  1. Необходимо отвинтить болты на корпусе, соединяющие две части прибора. Если они заржавели и их невозможно скрутить вручную, можно срезать болгаркой.
  2. Поршень и другие внутренние детали следует почистить от грязи. Катушка насоса обработана компаундом, его нужно удалить из корпуса.
  3. Нужно осмотреть катушку, отремонтировать и перемотать ее. Если перегорела перемотка, следует заменить ее на новую.
  4. Омметром проверяется работоспособность электрошнура. При неисправности его можно укоротить или установить новый.
  5. Сборка прибора. Обязательно правильно совместить отверстия, по которым проходит вода.

Проверить работоспособность насоса. Если есть дополнительные шумы, нужно лучше затянуть болты.

Как продлить срок службы насоса

Чтобы не падала со временем, и он исправно работал весь срок эксплуатации, важно соблюдать некоторые рекомендации:

  • замена болтов из чёрного металла на нержавеющие;
  • регулярная проверка крепежа на корпусе и в зоне поршня;
  • можно сомкнуть болты слоем суперклея;
  • регулярный осмотр – 1 раз в год насос разбирают, очищают, меняют треснутые элементы;
  • при постоянном изменении уровня в источнике покупают модели с верхним приёмом воды.

Перед использованием важно изучать паспорт на насос. Несмотря на то, что многие модели обладают одинаковыми характеристиками, их использование может сильно отличаться.

Назначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.

  • бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 – 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
  • перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
  • транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
  • формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
  • откачку воды из подвалов во время их затопления паводковыми водами;
  • заполнение дачных бассейнов и слив воды;
  • откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Коротко о главном

Бюджетный насос «Малыш», технические характеристики которого делают оборудование универсальным, используется для устранения воды из затопленных мест, для обработки посадок на участок. Самый надёжный вариант – это насос верхнего типа.

К ключевым параметрам стандартных моделей «Малыш» и «Малыш-М» относят:

  • средняя мощность 220 Вт;
  • глубина погружения – от 3 до 7 м;
  • производительность – 12-20 л в минуту;
  • подача воды на длину – от 100 м;
  • некоторые модели оснащаются защитой от перегрева.

Также существует более новая модель, у которой снижена мощность, а погружать её можно на меньшую глубину для эффективной работы. Это – «Малыш-3».

При подключении насоса применяют полимерные шланги или трубы. Очень важно устанавливать его, строго соблюдая инструкции, надёжно фиксируя шланги хомутом и предотвращая трение корпуса о другие элементы.

Схемы насосных станций.

Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

Возможно, Вам будут интересны похожие материалы::

  1. Где поставить насосную станцию.Вопрос только на первый взгляд кажется простым. Для того чтобы найти место для насосной станции, я имею в виду насосную.
  2. Ремонт и эксплуатация насосных станций. Насосная станция это уже не просто насос с электродвигателем, это комплекс оборудования, предназначенный для подачи воды из скважины, колодца и.
  3. Выбор насоса для насосной станции.Здравствуйте, уважаемые читатели «Сан Самыча». Мне кажется, нет нужды повторять прописную истину о том, что насос является «сердцем» системы водоснабжения.

Многим владельцам дачных и частных хозяйств, не подключенных к централизованному водоснабжению, не понаслышке знакома проблема снабжения водой своего дома и приусадебного участка.

Частично решить ее поможет погружной насос “Малыш”, который хоть и не является мощным устройством, способным прокачать воду из артезианских скважин, но вполне справится с подачей воды из колодцев, неглубоких скважин и открытых водоемов.

Тем, кто только собирается обустроить автономное водоснабжение, а также пользователям насосного оборудования будет полезно узнать об устройстве, принципе работы и правилах эксплуатации агрегата. Мы опишем подробно, как установить “Малыша” в скважину и обеспечить его бесперебойную работу.

Алгоритм поиска и ликвидация неисправностей

Поиск и ликвидация неисправностей.

Если агрегат слабо качает воду или совсем перестает работать, нужно его отключить и поднять наверх. Затем следует отсоединить шланг и проверить, имеются ли явные поломки аппарата.

Этап 1: внимательный наружный осмотр

Если виднеются микротрещины на поверхности корпуса, предстоит заменить его. Если целостность агрегата не нарушена, тестером следует проверить сопротивление катушек (норма – около 10 Ом) и отсутствие их замыкания на металлический кожух. Замену обгоревшей катушки следует поручить специалисту.

Затем нужно слегка подуть в оба патрубка насоса – воздух должен проходить беспрепятственно. При резких выдохах в подающее отверстие клапан должен закрываться.

Следует потрясти устройство. Посторонние звуки – сигнал о вероятном разрушении механической части или отслоении компаунда. Промываем агрегат струей воды, чтобы освободить его от грязных примесей.

Потом погружаем аппарат на 5-6 часов в воду с добавлением 9%-ного столового уксуса для растворения известкового налета. Снова промываем его чистой водой.

Затем, постепенно отпуская контргайку и зажимную гайку на водозаборе насоса, ремонтируем зазоры клапана. Норма – 0,5-0,8 мм. У точно отрегулированного устройства, опущенного в емкость с водой без шланга, появляется фонтан высотой 0,5-1 м.

Этап 2: пристальный взгляд изнутри

Чтобы отыскать дефект, требуется разборка агрегата. Сделать это можно самому. Необходимо:

Чтобы найти причину поломки необходимо разобрать насос.

  • Процарапать на корпусе острым предметом условные знаки
    , чтобы потом при сборке точно совместить по ним нижнюю и верхнюю части.
  • Открутить одновременно все винты
    , фиксирующие крышку насоса. Если они сильно заржавели, срезать шляпки болгаркой.
  • Вынуть поршень, сердечник, резиновые прокладки.

Собирать устройство следует в строго обратном порядке. При этом необходимо:

  • точно посадить диск поршня, сам он должен находиться на расстоянии не менее 4 мм от катушки;
  • совместить отверстия корпуса и прокладки, иначе агрегат будет разгерметизирован;
  • освободить от сора все его внутреннее пространство;
  • проверить насос в емкости с водой – при его исправности должен появляться фонтан высотой 0,5-1 м.

Этап 3: устранение электрической неполадки

Если необходимо отремонтировать электрику, лучше обратиться на завод. Подгоревшую катушку проще и дешевле заменить новым блоком.

Если же полностью отслоился электромагнит, можно попытаться устранить эту неполадку своими руками:

  • вынуть электромагнит;
  • нанести на нем и на внутренней поверхности корпуса болгаркой пересекающиеся бороздки глубиной до 2 мм;
  • смазать герметиком для стекла компаунд и запрессовать магнит на прежнее место, применяя пресс;
  • после застывания состава собрать насос.

Этап 4: исправление механических нарушений

Порядок действий:

  • Надрыв мембраны можно ликвидировать резиновым клеем.
  • Порвавшийся амортизатор следует заменить новой запчастью.
  • Изношенный поршень тоже подлежит замене. Из него нужно вытащить втулку и запрессовать ее в новую деталь. Между поршнем и корпусом необходимо отрегулировать зазор 4-5 мм, снимая либо добавляя шайбы.
  • Необходимое расстояние между якорем и ярмом достигается с помощью регулировки шайб и контргаек, окончательную затяжку которых производят, когда оно составляет 6-8 мм.
  • Проекции катушек и якоря штока должны обязательно совпадать. Регулировку осуществляют, ослабляя гайки.
  • Зазор 0,6-0,8 мм между новым клапаном и отверстием водозабора достигается подкручиванием винта.

Необходимо точно соблюдать условия эксплуатации вибрационного насоса. Они подробно описаны в техническом паспорте аппарата. Тогда вероятность поломок «Малыша» будет минимальной.

Насос «Малыш»: технические характеристики разных моделей

Оборудование для перекачивания воды незаменимо во многих сферах сельского хозяйства, а также в других областях. Современный насос «Малыш», технические характеристики которого зачастую лучше иностранных аналогов, стоит недорого и подходит для решения практически всех этих задач. Существует несколько моделей и видов оборудования, о параметрах которых следует узнать до покупки устройства. Ведь от этого зависит то, насколько долго проработает вибрационный насос.

Внутреннее строение насоса «Малыш» Источник kolodezman.ru

Насос «Малыш»: где его применяют

Чаще всего недорогой вибрационный насос можно встретить на садовых участках и в огородах. Иногда его используют на фермерских и подсобных хозяйствах. Оборудование относится к универсальным средствам и может применяться в следующих сферах:

  • Полив и орошение. «Малышок» используется и на небольших участках, и в полях. С его помощью набирают воду для создания искусственных прудов, бассейнов и наоборот – откачивают её для осушения.
  • Очистка затопленных построек. Некоторые модели с фильтрами, устойчивые к загрязнённой воде, можно использовать для удаления жидкости из затопленных помещений.
  • Закачка из источника бурения. Характеристики погружного насоса «Малыш» позволяют быстро наполнять ёмкости и систему водопровода на даче или в небольшом частном доме.

Важно понимать, что для чистой и загрязнённой воды используются разные модели оборудования. Так, для очищенных веществ подходит вариант с нижним поглощением, а для воды с фракциями мусора лучше купить вариант с верхним забором.


Применение насоса на даче Источник userapi.com



Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

РДМ-5

Характеристики

  • диапазон: 1,0 — 4,6 атм.;
  • минимальный перепад: 1 атм.;
  • рабочий ток: максимум 10 А.;
  • класс защиты: IP 44;
  • заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Genebre 3781 1/4″

Характеристики

  • материал корпуса: пластик;
  • давление: верхнее 10 атм.;
  • соединение: резьбовое 1.4дюйма;
  • вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.


Italtecnica PM/5-3W

Характеристики

  • максимальный ток: 12А;
  • рабочее давление: максимум 5 атм. ;
  • нижнее: диапазон регулировки 1 — 2,5 атм.;
  • верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.


Забор воды: использование и принцип работы разных изделий

Моделей насоса существует много, и отличия часто связаны с производителями. Однако традиционная классификация делит оборудование на 2 типа:

  • Верхний забор воды. Наиболее распространённый вариант, что связано с его лучшей защитой от засорения. Конструкция такова, что двигатель расположен под клапаном, в который закачивается вода и подаётся дальше. Это предотвращает чрезмерный нагрев, а если вода становится ниже допустимого показателя, то механизм автоматически отключается. Сам же двигатель остаётся в воде. Так как засос происходит сверху, то и мусора со дна проникает внутрь намного меньше. Единственный недостаток техники – работа всухую при отсутствии реле холостого хода. Оно необходимо для предотвращения засасывания воздуха.
  • Нижний забор воды. Такой «Малыш» чаще используется в глубоких колодцах, где его можно установить далеко от дна. Без теплозащитного реле применять устройство опасно. Это связано с тем, что двигатель находится выше патрубка. Отсутствие реле ведёт к быстрому перегреву и поломкам. Также оборудование нуждается в фильтрах песка и мусора.

Технические характеристики водяного насоса «Малыш» от разных производителей отличаются. Существует 4 классических типа вибрационных устройств.


Устройство «Малыша» с верхним забором воды Источник cloudinary.com

Классическая модель

В этом исполнении вибрационное оборудование используется для небольших источников диаметром более 10 см. Применять насос можно для подачи через шланг на дистанцию до 150-200 м, однако чаще встречаются решения с ограничением до 100 м. Используют оборудование с прохладной жидкостью. Применяется нижний патрубок для забора воды.

Свойства и параметры классической модели
С какой работает мощностьюДля модели характерен средний показатель в 220-245 Вт
Может поднимать воду на высотудо 40 м
Питание220 В
ПроизводительностьПри 1 м высоте – 1050 л, при 40 м – 430 л. Параметры указаны для часа работы.
Глубина опускания насосане более 5 м
Сколько может функционировать2 часа без перерыва
Масса3,5 кг
Какое даёт давление0,4 мПа

Для корректной работы насоса «Малыш» нужен шланг диаметром 18-22 мм. При покупке этой модели нужно учитывать, что часто в комплекте полностью отсутствует шнур. Его подбирают по длине, исходя из потребностей. Стали появляться варианты с защитными реле и другими деталями в комплекте. Однако самые дешёвые предложения их не включают.


Модель насоса «Малыш классический» Источник onlinetrade.ru

Модель «Малыш-М»

Почти полный аналог предыдущей модели. Однако выполнен насос с патрубком для верхнего забора воды.

Вариант «Малыш-К»

Ещё один вариант базовой модели, который соответствует по параметрам на 100%. Однако в комплектации есть реле защиты от перегрева.

Смотрите также: Каталог компаний, что специализируются на проектировании и монтаже канализации и водоснабжения

Серия «Малыш-3»

Усовершенствованная модель погружного насоса с улучшенной комплектацией. Её используют в колодцах и скважинах с малой глубиной погружения и диаметром от 8 см. К отличительным особенностям относят:

  • полностью монолитный блок, полностью изолированный вместе с электрическим проводом;
  • не такая большая мощность, необходимая для применения в малодебитных скважинах, – 165 Вт;
  • можно погружать на глубину до 20 м, сохраняя производительность в 0,43 куб. м/час;
  • вес, не превышающий 3 кг.

Используемый диаметр шлангов – 25 мм, или 3\4 дюйма. Даже заводская комплектация содержит интегрированный электрический кабель длиной в 30 м.


Насос «Малыш-3» с длинным кабелем Источник blogspot.com

Рекомендации по эксплуатации

Отрицательное влияние на работу вибрационного насоса оказывает изменение питающего напряжения. Проблему можно решить установкой стабилизатора напряжения, но его цена в несколько раз превышает стоимость самого насоса. Для того чтобы обойтись без дорогостоящего оборудования, можно порекомендовать следующее:

  1. При снижении напряжения до двухсот вольт резко падает мощность насоса Малыш, а следовательно, уменьшается и подача. Если в вашей сети напряжение понижено, то для того чтобы компенсировать эти колебания, следует выбирать насос с номинальной подачей на 25−30% больше, чем расчётная величина. Таким образом устройство будет сохранять свою работоспособность при низком напряжении.
  2. Если питающее напряжение выше 240 В, нагрев электронасоса становится критическим, и обмотка электромагнита сгорает. Происходит это из-за резкого увеличения тока в катушках электромагнита. Защитить устройство поможет реле тока — это аппарат, который переключает свои контакты при определённой величине электрического тока. Его нужно подключить последовательно с обмоткой электромагнита. Работает он так же, как и защитный автомат в щитке электроснабжения, но обладает более плавной настройкой тока срабатывания. При регулировке реле ток срабатывания выставляют на 0.5 А больше номинального тока электронасоса.

Для использования этих агрегатов в насосной станции важно знать, какое давление создаёт насос Малыш. Рабочее значение давления составляет 0.4 МПа. Этого достаточно для обеспечения небольшого дома с одновременным использованием только одной точки водораздачи.

Принцип функционирования «Малыша»

Не слишком сложная и надёжная конструкция, а также хорошие характеристики насоса «Малыш» делают его прекрасным вариантом для простого и экономичного использования. Он состоит из герметичного корпуса, защищённого от проникновения жидкости, и электрического привода, расположенного в нем. Привод содержит сердечник, электропровод, вибратор и две катушки.

Варианты с верхним закачиванием воды оснащены клапаном для закрытия входного отверстия при отсутствии давления воды в топовой части корпуса. У модели с нижним забором такой клапан находится внизу.

Функции принцип работы реле давления

Насосные станции обычно не оснащаются автоматикой для контроля и управления работой. В то же время включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо, ведь выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).


Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Видео описание

На видео ниже наглядно изображены особенности функционирования насоса:
Принцип работы насоса «Малыш» очень прост и базируется на применении переменного тока. Его сила приводит в действие якорь и поршень, которые создают движения и давлением выводят воду в патрубок.

В продаже можно встретить большое количество насосов типа «Малыш», однако называться они могут по-другому. Изготавливают их китайские, российские, некоторые европейские и американские бренды. Их параметры примерно одинаковы, и мощность находится в пределах 220-250 Вт. Пропуская способность, или производительность, этих моделей может отличаться почти в 2 раза. Например, у «Малыша МП 1500» она равна 24 л, тогда как у его аналога «Калибра НВТ» показатель будет равен всего 12 л. Диаметр самих насосов обычно тоже не превышает 110 мм.

Стоимость зависит не только от характеристик вибрационного насоса «Малыш», но и от длины шнура. Чем он больше, тем дороже.

Гидравлические характеристики насосных станций серии «АКВАРОБОТ М»

Модель Р,
(кВт)
Q,
м3/час
ПРОИЗВОДИТЕЛЬНОСТЬ
0 0.4 0. 55 0.67 0.9 1.2
АКВАРОБОТ М 0.225 Напор, Н (м) 75 50 40 30 20 0

Особенности выбора шланга

Одной из главных трудностей при покупке оборудования для многих пользователей становится выбор диаметра шланга для насоса «Малыш». От этого параметра зависит то, насколько долго прослужит приспособление. При выборе учитывают следующие особенности:

  • на часть шланга, погружаемую в воду, надевают насадку для фильтрации грязи и крупных частиц;
  • перед запуском шланг нужно заполнить водой;
  • если насос будут использовать круглый год, то нужно подбирать аксессуар с высокой устойчивостью к морозу;
  • резиновые изделия не подойдут для использования с «Малышом»;
  • при работе со скважиной используют ПНД трубу.

От диаметра шланга зависит, сколько воды он сможет пропустить. Наиболее распространённый и универсальный вариант – это 25 мм или ¾ дюйма. Меньший диаметр допустимо использовать, если нужно подключить коммуникации сразу же к системе водопровода. Но в инструкции могут быть определённые ограничения.


Поливочный армированный шланг для «Малыша» Источник uvelirstudio.ru

Алгоритм поиска и ликвидация неисправностей

Поиск и ликвидация неисправностей.

Если агрегат слабо качает воду или совсем перестает работать, нужно его отключить и поднять наверх. Затем следует отсоединить шланг и проверить, имеются ли явные поломки аппарата.

Этап 1: внимательный наружный осмотр

Если виднеются микротрещины на поверхности корпуса, предстоит заменить его. Если целостность агрегата не нарушена, тестером следует проверить сопротивление катушек (норма – около 10 Ом) и отсутствие их замыкания на металлический кожух. Замену обгоревшей катушки следует поручить специалисту.

Затем нужно слегка подуть в оба патрубка насоса – воздух должен проходить беспрепятственно. При резких выдохах в подающее отверстие клапан должен закрываться.

Следует потрясти устройство. Посторонние звуки – сигнал о вероятном разрушении механической части или отслоении компаунда. Промываем агрегат струей воды, чтобы освободить его от грязных примесей.

Потом погружаем аппарат на 5-6 часов в воду с добавлением 9%-ного столового уксуса для растворения известкового налета. Снова промываем его чистой водой.

Затем, постепенно отпуская контргайку и зажимную гайку на водозаборе насоса, ремонтируем зазоры клапана. Норма – 0,5-0,8 мм. У точно отрегулированного устройства, опущенного в емкость с водой без шланга, появляется фонтан высотой 0,5-1 м.

Этап 2: пристальный взгляд изнутри

Чтобы отыскать дефект, требуется разборка агрегата. Сделать это можно самому. Необходимо:

Чтобы найти причину поломки необходимо разобрать насос.

  • Процарапать на корпусе острым предметом условные знаки
    , чтобы потом при сборке точно совместить по ним нижнюю и верхнюю части.
  • Открутить одновременно все винты
    , фиксирующие крышку насоса. Если они сильно заржавели, срезать шляпки болгаркой.
  • Вынуть поршень, сердечник, резиновые прокладки.

Собирать устройство следует в строго обратном порядке. При этом необходимо:

  • точно посадить диск поршня, сам он должен находиться на расстоянии не менее 4 мм от катушки;
  • совместить отверстия корпуса и прокладки, иначе агрегат будет разгерметизирован;
  • освободить от сора все его внутреннее пространство;
  • проверить насос в емкости с водой – при его исправности должен появляться фонтан высотой 0,5-1 м.

Этап 3: устранение электрической неполадки

Если необходимо отремонтировать электрику, лучше обратиться на завод. Подгоревшую катушку проще и дешевле заменить новым блоком.

Если же полностью отслоился электромагнит, можно попытаться устранить эту неполадку своими руками:

  • вынуть электромагнит;
  • нанести на нем и на внутренней поверхности корпуса болгаркой пересекающиеся бороздки глубиной до 2 мм;
  • смазать герметиком для стекла компаунд и запрессовать магнит на прежнее место, применяя пресс;
  • после застывания состава собрать насос.

Этап 4: исправление механических нарушений

Порядок действий:

  • Надрыв мембраны можно ликвидировать резиновым клеем.
  • Порвавшийся амортизатор следует заменить новой запчастью.
  • Изношенный поршень тоже подлежит замене. Из него нужно вытащить втулку и запрессовать ее в новую деталь. Между поршнем и корпусом необходимо отрегулировать зазор 4-5 мм, снимая либо добавляя шайбы.
  • Необходимое расстояние между якорем и ярмом достигается с помощью регулировки шайб и контргаек, окончательную затяжку которых производят, когда оно составляет 6-8 мм.
  • Проекции катушек и якоря штока должны обязательно совпадать. Регулировку осуществляют, ослабляя гайки.
  • Зазор 0,6-0,8 мм между новым клапаном и отверстием водозабора достигается подкручиванием винта.

Необходимо точно соблюдать условия эксплуатации вибрационного насоса. Они подробно описаны в техническом паспорте аппарата. Тогда вероятность поломок «Малыша» будет минимальной.

Колодец: правила монтажа

Перед началом работы насос нужно правильно установить. Для этого используют синтетический трос, подвязывая его за специальные проушины на корпусе. Узел должен находиться в 10 см от корпуса или выше. Затем края опаляют для фиксации.

Важно! Возможно применение металлического троса, закреплённого минимум в 2 м от корпуса на синтетической верёвке. Иначе металл быстро разрушится от вибрации.

Далее приступают к подсоединению труб и шлангов:

  • К патрубку, через который насос качает воду, крепят подходящий шланг. Важно, чтобы диаметр шланга насоса «Малыш» был больше детали, на которую ставится. Однако слишком узкий аксессуар повысит нагрузку на устройство. Оптимальный размер – на 2-3 мм больше.
  • Если используется труба, то её также присоединяют к патрубку шлангом, длина которого должна быть не меньше 2 м.
  • Для крепления применяют металлический хомут. Чтобы он не соскакивал, можно обточить патрубок напильником для повышения адгезии. Или сделать канавку под проволочный хомут. Материал для крепления – нержавейка с насечками.


Хомут из стали для крепления шланга Источник boltmix.ru

  • После первичных манипуляций шланг, трос и кабель соединяют и закрепляют перетяжками. Первая должна находиться в 25-30 см от корпуса. Для остальных предполагается шаг в 1-2 м. Для перетяжек применяют липкую ленту, так как металл может повредить шнур и шпагат.
  • Сверху устанавливают прочную перекладину, на которой фиксируют трос. Также можно сделать крюк на боковой стенке для этих целей.
  • Погружают оборудование на нужную глубину в соответствии с инструкцией.

При монтаже важно помнить, что «Малыш» не должен соприкасаться со стенками скважины или колодца.

Совет! При монтаже в колодце с малым уровнем воды с длиной троса до 5 м подвешивать изделие нужно на пружинной прокладке к перекладине.

Такой подход уменьшит вибрацию. Можно использовать кусок резины для распределения веса.

Порядок разборки-сборки устройства

Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:

  1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
  2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
  3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло

При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут. В этом случае нужно подбирать правильное положение прокладки

Расстояние от поршня до магнитной катушки должно быть не менее 4 мм. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм. Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть. Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

Видео описание

Что делать, если насос застрял в скважине после установки, показано в этом видеоролике:

Горизонтальный монтаж в реке или озере

Так как технические характеристики насоса «Малыш» позволяют погружать его даже в естественные открытые источники воды, то важно правильно устанавливать оборудование. Процесс отличается от монтажа в колодец.

Подготавливают насос так же, как для скважины: надевают шланг, делают перетяжки. А корпус защищают резиновым листом толщиной в 2-3 мм. Погружают конструкцию в воду и включают.

Некоторые аспекты дачного водоснабжения

Ни для кого не секрет, что в подавляющем большинстве случаев на дачных участках нет централизованного водоснабжения, каждому домовладельцу приходится решать вопрос водоснабжения дачи самостоятельно. Если подведено электричества, и имеется колодец или скважина, создать систему бесперебойного водоснабжения уже возможно, обладая определенными навыками и знаниями. Правильно подобрать насосную станцию — важнейшая задача, так как в дальнейшем это будет являться залогом бесперебойной подачи воды. Существует множество вариантов подать воду из колодца или скважины в дом или для полива приусадебного участка.

Насосная станция для дачи — это отличный вариант, который предполагает автоматизацию этого процесса подачи воды, что является достаточно удобным и освобождает множество времени для других не мене важных дел. Рассмотрим несколько вариантов насосных станций, построенных на основе использования различных видов насосов и сочетания насосной автоматики.

Частые поломки и варианты их устранения

Некоторые пользователи сталкиваются с тем, что устройство не перекачивает воду. К наиболее распространённым причинам и путям их решения относят:

  • ослабление контргайки в насосе – можно подкрутить и избавиться от проблемы;
  • поломка качающей манжеты – изделие разбирают, находят деталь, которая по виду похожа на 2 блюдца, заменяют её новой;
  • выход качающего штока – он находится рядом с мотором и требует профессионального ремонта.

Иногда из строя выходит реле давления. Его также можно починить только в сервисном центре.


Внутреннее строение «Малыша» Источник oboiman.ru

Что делать, если прибор плохо работает

Если насос плохо функционирует, его мощность уменьшилась и нет давления, нужно попробовать промыть его чистой водой, возможно, причина в засорении мусором. Разборка «Малыша» требуется, если причины поломки не были установлены при внешнем осмотре.

Ремонт включает в себя следующие этапы:

  1. Необходимо отвинтить болты на корпусе, соединяющие две части прибора. Если они заржавели и их невозможно скрутить вручную, можно срезать болгаркой.
  2. Поршень и другие внутренние детали следует почистить от грязи. Катушка насоса обработана компаундом, его нужно удалить из корпуса.
  3. Нужно осмотреть катушку, отремонтировать и перемотать ее. Если перегорела перемотка, следует заменить ее на новую.
  4. Омметром проверяется работоспособность электрошнура. При неисправности его можно укоротить или установить новый.
  5. Сборка прибора. Обязательно правильно совместить отверстия, по которым проходит вода.

Проверить работоспособность насоса. Если есть дополнительные шумы, нужно лучше затянуть болты.

Как продлить срок службы насоса

Чтобы не падала со временем, и он исправно работал весь срок эксплуатации, важно соблюдать некоторые рекомендации:

  • замена болтов из чёрного металла на нержавеющие;
  • регулярная проверка крепежа на корпусе и в зоне поршня;
  • можно сомкнуть болты слоем суперклея;
  • регулярный осмотр – 1 раз в год насос разбирают, очищают, меняют треснутые элементы;
  • при постоянном изменении уровня в источнике покупают модели с верхним приёмом воды.

Перед использованием важно изучать паспорт на насос. Несмотря на то, что многие модели обладают одинаковыми характеристиками, их использование может сильно отличаться.

Назначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Коротко о главном

Бюджетный насос «Малыш», технические характеристики которого делают оборудование универсальным, используется для устранения воды из затопленных мест, для обработки посадок на участок. Самый надёжный вариант – это насос верхнего типа.

К ключевым параметрам стандартных моделей «Малыш» и «Малыш-М» относят:

  • средняя мощность 220 Вт;
  • глубина погружения – от 3 до 7 м;
  • производительность – 12-20 л в минуту;
  • подача воды на длину – от 100 м;
  • некоторые модели оснащаются защитой от перегрева.

Также существует более новая модель, у которой снижена мощность, а погружать её можно на меньшую глубину для эффективной работы. Это – «Малыш-3».

При подключении насоса применяют полимерные шланги или трубы. Очень важно устанавливать его, строго соблюдая инструкции, надёжно фиксируя шланги хомутом и предотвращая трение корпуса о другие элементы.

Настройка реле давления

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

  1. Ослабляют гайку, которая прижимает меньшую пружину.
  2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
  3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
  4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

покупаю в Водогреве треий насос Малыш, работают исправно, рекомендую.

Предлагаем все возможные модификации насоса Малыш — верхний и нижний забор воды, разная длина кабеля, с термозащитой и без. Обращайтесь, подберем модель согласно вашим задачам.

Сортировать:

По умолчаниюПо Имени (A — Я)По Имени (Я — A)По Цене (возрастанию)По Цене (убыванию)По Рейтингу (убыванию)По Рейтингу (возрастанию)По Модели (A — Я)По Модели (Я — A)

Показывать:

25325075100


Насос Малыш 10м, нижний забор воды (г. ЛИВНЫ)

Длина электрошнура, м10
Напор, м60
Производительность, м3/ч:1.5

2 880 р.

Насос Малыш 15м.

, нижний забор воды (г. ЛИВНЫ)

Длина электрошнура, м15
Напор, м60
Производительность, м3/ч:1.5

3 060 р.

Насос Малыш 25м., нижний забор воды (г. ЛИВНЫ)

Длина электрошнура, м25
Напор, м60
Производительность, м3/ч:1.5

3 355 р.

Насос Малыш 40м., нижний забор воды (г. ЛИВНЫ)

Длина электрошнура, м40
Напор, м60
Производительность, м3/ч:1.5

3 835 р.

Насос Малыш-М-Л 10м. , верхний забор (г. ЛИВНЫ)

Длина электрошнура, м10
Напор, м60
Производительность, м3/ч:1.5

2 805 р.

Насос Малыш-М-Л 15м., верхний забор (г. ЛИВНЫ)

Длина электрошнура, м15
Напор, м60
Производительность, м3/ч:1.5

2 985 р.

Насос Малыш-М-Л 25м, верхний забор (г. ЛИВНЫ)

Длина электрошнура, м25
Напор, м60
Производительность, м3/ч:1.5

3 245 р.

Насос Малыш-М-Л 32м, верхний забор (г. ЛИВНЫ)

Длина электрошнура, м32
Напор, м60
Производительность, м3/ч:1.5

3 390 р.

Насос Малыш-М-Л 40м, верхний забор (г. ЛИВНЫ)

Длина электрошнура, м40
Напор, м60
Производительность, м3/ч:1.5

3 725 р.

Насос Малыш-К 10м., нижний забор, термозащита (г. ЛИВНЫ)

Длина электрошнура, м10
Напор, м60
Производительность, м3/ч:1.5

2 920 р.

Насос Малыш-К 15м. , нижний забор, термозащита (г. ЛИВНЫ)

Длина электрошнура, м15
Напор, м60
Производительность, м3/ч:1.5

3 115 р.

Насос Малыш-К 25м., нижний забор, термозащита (г. ЛИВНЫ)

Длина электрошнура, м25
Напор, м60
Производительность, м3/ч:1.5

3 390 р.

Насос Малыш-К 40м., нижний забор, термозащита (г. ЛИВНЫ)

Длина электрошнура, м40
Напор, м60
Производительность, м3/ч:1.5

3 875 р.

Насос Малыш-3 10м., верхний забор, d 76мм (г. ЛИВНЫ)

Длина электрошнура, м10
Напор, м40
Производительность, м3/ч:0.43

2 955 р.

Насос Малыш-3 15м., верхний забор, d 76мм (г. ЛИВНЫ)

Длина электрошнура, м15
Напор, м40
Производительность, м3/ч:0.43

3 205 р.

Насос Малыш-3 25м., верхний забор, d 76мм (г. ЛИВНЫ)

Длина электрошнура, м25
Напор, м40
Производительность, м3/ч:0. 43

3 505 р.

Насос Малыш-3 40м., верхний забор, d 76мм (г. ЛИВНЫ)

Длина электрошнура, м40
Напор, м40
Производительность, м3/ч:0.43

3 955 р.

Ремонт насоса «Малыш» своими руками: популярные поломки

Для бытовых нужд вы используете погружной электрический насос Малыш, но он, как и всякая иная техника, со временем требует вмешательства? Хотя его конструкция проста и достаточно надежна, но без опыта ремонта сложно отыскать поломку, не прибегая к услугам мастера.

Согласитесь, было бы неплохо починить его самостоятельно, чтобы сэкономить на выезде работника сервисной организации.

Мы подскажем вам, как выполнить ремонт насоса Малыш своими руками, не прибегая к помощи специалистов. В статье приведены основные типы неисправностей и пути их обнаружения. Подобраны схемы устройства и сборки составных элементов агрегата, что упрощает самостоятельные работы.

Для простоты восприятия информации мы предлагаем поэтапный процесс исправления поломок, снабженный видеороликом. На самом деле это несложно — достаточно иметь ремкомплект, обязательно входящий в поставку насоса.

Содержание статьи:

  • Модификации насоса и характерные отличия
  • Устройство и принцип действия агрегата
  • Основные виды неисправностей и их причины
    • Тип #1 — неисправности электрической части
    • Тип #2 — поломки механической части
  • Алгоритм поиска и ликвидация неисправностей
    • Этап #1 — внимательный наружный осмотр
    • Этап #2 — пристальный взгляд изнутри
    • Этап #3 — устранение электрической неполадки
    • Этап #4 — исправление механических нарушений
  • Выводы и полезное видео по теме

Модификации насоса и характерные отличия

Вибрационные  изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: , «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и . Поэтому и методики их устранения очень схожи с ближайшим конкурентом — «Малышом».

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

  • «Малыш» — модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
  • «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
  • «Малыш — К» — модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
  • «Малыш — 3» — компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят , которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Устройство и принцип действия агрегата

Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

Вот и вся конструкция — просто и эффективно.

Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель

Основные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

  • электрическая часть;
  • механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 — неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

При поиске неисправности предстоит выполнить его разборку. Благодаря простой конструкции удастся самостоятельно разобрать его на составные элементы

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий:

  1. Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
  2. Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
  3. Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
  4. Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
  5. Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками

Алгоритм поиска и ликвидация неисправностей

Если насос отказывается работать или делает это как-то неубедительно, то первым делом отключите его от сети и извлеките на поверхность.

Этап #1 — внимательный наружный осмотр

Далее следует отсоединение подающего шланга и визуальный осмотр. Нет ли каких видимых повреждений.

К сожалению, трещины в корпусе лечатся только полной заменой корпуса. Но и тут стоит помнить, что просто так они не появятся в литье, сделанном под давлением — тут где-то кроется иная причина.

Если корпус цел, тестером проверяем сопротивление катушек и наличие замыкания на корпус. Исправное ярмо покажет сопротивления порядка 10 Ом. Любой из контактов (кроме заземления) не должен давать короткое на корпус насоса.

Если оно есть — дело плохо. Заменить катушку самому очень сложно и попытка дает плохие результаты. Впрочем, рекомендации по этому вопросу будут чуть позднее.

Если с корпусом и электрикой все нормально, надо продуть насос. То есть просто подуть в его заборное и подающее отверстия. В оба направления воздух долже проходить свободно.

Но если резко дунуть в подающий патрубок, то клапан должен закрыться и заблокировать подачу воздуха.

Если этого не происходит, то красноречиво говорит о нарушении в регулировке насоса. Дальше просто потрясем насос. Ничего не должно громыхать внутри него. Причина посторонних звуков — отслоение компаунда или разрушение механической части.

Если есть сомнения в необходимости разборки, а насос попросту потерял мощность, то можно попробовать обойтись без разборки. Первым делом промываем насос струей воды. Задача — вымыть изнутри песок и мусор.

Дальше можно попробовать опустить в ведро с водой. В воду добавляем 9% уксус (примерно 100 г на ведро) или пакетик лимонной кислоты. Оставляем часов на шесть. Затем снова промываем струей воды. Цель процедуры проста — снять известкование.

Дальше проверяем регулировку клапана. Он должен лежать неплотно и иметь зазор 0,5 — 0,8 мм. Просто ослабляем контргайку и зажимную гайку на заборе насоса и регулируем. Как только попали как надо — крепим контргайкой. Процесс контролировать просто.

Опускаем насос без шланга в ведро с водой. Так, чтобы выглядывал только патрубок шланга. И включаем. У исправного и отрегулированного насоса столб воды поднимается примерно на метр.

По этому фонтану и судим о регулировке. Как только получили максимальную величину — тут и закрепляем результат.

Мы перечислили самое простое. Для остального требуется разборка.

Галерея изображений

Фото из

Составные части вибрационного насоса

Замена изношенных шайб

Разборка клапана для профилактической очистки

Сборка вибрационного насоса

Этап #2 — пристальный взгляд изнутри

Первым делом нужно разобрать насос. Предварительно желательно сделать на корпусе метки. Чтобы потом правильно собрать.

К сожалению, просто отвернуть крепежные винты только на новом насосе — в процессе эксплуатации резьбовое соединение так окисляется, что разобрать его — еще та задача. Лучшее подспорье — терпение и жидкость WD40.

Кстати, в былые годы на заводе на соединительных шпильках во избежание разбалтывания вообще забивали керном. Сегодня поступают несколько гуманнее и применяют гайки с пластиковым фиксатором.Точно такие надо ставить и при сборке.

Если разборка не задалась, нужно прибегать к ножовке или УШМ (болгарке). Только очень аккуратно, без повреждения корпуса. Штатные винты лучше заменить с болтами под внутренний шестигранник — их затем проще отвинчивать.

Кстати, разбирать и собирать следует по тому же принципу, что и автомобильные колеса или блок двигателя — зятягиваем или ослабляем крепления постепенно, крест-накрест.

После ремонта неплохо заменить штатные шлицевые винты на болты с головкой под внутренний шестигранник — они проще при разборе

Насос распадается на две половинки — в верхней компаундом залито ярмо, а в нижней держится вся механика.

Этап #3 — устранение электрической неполадки

В электрической половине смотрим на компаунд. Если он отслоился, то аккуратным постукиванием молотка по корпусу определяем участок. Если он небольшой, то можно попробовать вылечить неисправность заливкой эпоксидной смолы.

Если узел выпадает из корпуса, то на компаунд наносим неглубокую насечку (болгаркой) не глубже 1 мм.

И крепим узел на месте с помощью герметика, который применяют при ремонте автомобильных стекол. Эпоксидная смола не подходит — она недостаточно пластичная и попросту лопнет позднее от вибрации.

Запрессовать катушку на место сложно — может понадобиться пресс с усилием порядка 300 кг. Можно попытаться и перемотать катушку, если та перегорела. Но тут сложнее.

Сначала греют корпус, чтобы извлечь ее. Примерно до 120 градусов. Пока не отслоится компаунд. Делать это лучше на свежем воздухе — подгорающий компаунд не сильно полезен для здоровья.

Аккуратно скалывая, освобождают корпуса катушек (их две) от остатков компаунда. Сматывают с них старый провод. Затем наматывают новые обмотки. Провод диаметром 0,65 мм, марки ПЭТВ. Виток к витку, примерно восемь слоев каждая катушка.

Выводы катушек присоединяют пайкой к влагостойкому проводу сечением 0,75 в двойной изоляции. И затем катушку заливают в корпус эпоксидной смолой с добавлением прокаленного кварцевого песка.

Но вообще, этот метод ремонта не сильно надежный — на заводе оборудование и материалы позволяют делать это более качественно. И ремонт электрической части можно рекомендовать только в крайнем случае. В остальных лучше обращаться к производителю.

Неполадки электрического характера можно устранить своими силами только при наличии опыта выполнения подобных работ. В противном случае дешевле обойдется покупка новой детали

Впрочем, если у вас много свободного времени и намоточный станок и навыки работы с электрическими устройствами, то можно и попытаться. Но чаще всего оказывается дешевле полностью заменить катушку вместе с половиной корпуса. На заводах, кстати, так и делают. Можно считать это агрегатным ремонтом.

Этап #4 — исправление механических нарушений

С механикой проще. Аккуратно вытаскиваем узел из корпуса насоса. Первым делом визуально определяем неполадки: разрушения, разрывы, обломки шайб и так далее. Если есть чернота и гарь — снова проверяем электрику.

Если есть следы механического износа на металлических деталях — проверяем зазоры и амортизатор и еще раз перепроверяем электрическую половину на предмет отслоения компаунда. Это можно сделать постукиванием молотка — в месте отслоения звук будет глуховатым.

Просто иногда износ ярма и якоря случается потому, что катушка смещается, выпадает из корпуса. Что не всегда заметно на старом насосе по причине загрязнения.

При разборке иногда случаются надрывы мембраны и амортизатора. Мембрана особенно не влияет на работоспособность насоса и, если можно ее подклеить резиновым клеем, то можно этим и ограничиться. А вот амортизатор в таком случае лучше заменить.

Внутренности насоса промываем от песка — если он там есть. Известковый налет удаляем по тому же принципу, что и накипь в чайнике — лимонная кислота, уксус, средство для удаления накипи. Только не применяйте сильную щелочь и другие мощные средства — нужно очистить корпус, а не растворить его.

Чаще всего разборки и сборки насосы Малыш требуют после промывки скважин. Их необходимо регулярно очищать от песка и илистых включений

Далее смотрят, как ориентирован якорь штока по отношению к катушке. Их проекции должны совпадать. Нет — поворачиваем, ослабив крепежные гайки. Расстояние от якоря до ярма должно составлять 5 — 8 мм.

Этот зазор регулируется подкладными шайбами и контргайками на основании штока. Больше расстояние не позволит насосу развить мощность. Меньшее ведет к разбитию ярма и якоря, а иногда и корпуса.

Если якорь на штоке разболтался — что бывает крайне редко — его крепят кернением. Иногда случается разрыв самого штока в районе резьбы крепления поршня или прослабление резьбы — тут уже только замена.

Если износился поршень или он потерял эластичность, то тут все просто. Меняем его на новый из ремнабора и регулируем зазор между ним и постелью в корпусе. Этот расстояние должно находиться в пределах 4 — 5 мм.

Регулируется он просто — путем добавления или уборки проставочных шайб толщиной 0,5 мм. Их вы найдете на самом штоке над и под поршнем.

При смене поршня следует помнить о стальной втулке, запрессованной в центре. Достать ее из старого и запрессовать в новый просто. Не требуется даже специальных инструментов. Как правило, она входит от нажатия рукой.

Иногда выручают тиски или просто болт с парой шайб и гайкой — просто насаживаем последовательно поршень и втулку на болт и стягиваем гайкой — втулочка встает на место как надо. Можно даже попробовать это сделать прямо на штоке.

Мембрану меняют крайне редко — только если уж совсем рассыпалась. А так, если она цела и резина не потеряла своей упругости, то особо не обращайте на нее внимание. Главное, что она есть.

Хорошим подспорьем в работе будет штангенциркуль с глубиномером. Им и замеряем расстояние от посадочного края корпуса до постели клапана, а затем от клапана до амортизатора. И приводим их в соответствие.

Клапан насоса меняется тоже просто — винт и две гайки. Расстояние между ним и заборным отверстием регулируется простым поджатием винта. Как уже говорилось, зазор должен лежать в пределах 0,6 — 0,8 мм.

Шток на амортизаторе,  и поршень крепятся контргайками. Относимся к этому серьезно.

Если это крепление позднее от вибрации развинтится, то может привести к серьезной поломке — как раз одна из главных причин разрушения корпуса или выхода из строя резиновых частей.

Важный элемент конструкции насоса — резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание

Собираем аккуратно. Обращаем внимание на насосах с верхним забором воды на совпадение отверстий в корпусе и амортизаторе — для этого мы и делали метки перед разборкой насоса. С виду обе стороны одинаковы и их легко перепутать. Если это произойдет, то насос попросту откажется работать.

Винты корпуса, как и говорилось, тянем крест-накрест, постепенно. И очень плотно. Гайки обязательно новые, с пластиковым фиксатором. Совсем не помешают шайбы Гровера. Помним, что насос при работе сильно вибрирует, чего не любят резьбовые соединения.

Снова все проверяем. Меряем сопротивление обмотки ярма, продуваем туда-сюда насос. Если все нормально, переходим к проверке на ведре с водой. Опускаем насос в воду, патрубок для шланга оставляем снаружи. Или применяем для таких целей обрезок короткого шланга. И глядим, как у нас качает воду. Все нормально — хорошо. Слабо — регулируем клапан.

После восстановления работоспособности  или в колодец.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Напор насоса и давление отключения Пояснение

Одной из наиболее неправильно понимаемых физических характеристик насоса является понятие напора. Это связано с давлением, но как именно?

В этой статье будет демистифицирован термин «напор» применительно к насосам, поэтому вам больше никогда не придется беспокоиться о том, что такое напор, как он связан с давлением или почему он важен.

Это понятие на самом деле невероятно просто определить, но оно может сбить с толку, если перевести его на примеры с реальными насосами. Представьте себе насос, в котором у вас есть труба, идущая вертикально вверх от нагнетательного патрубка  (см. рис. 1) .



Рис. 1. Воображаемая вертикальная выпускная труба, используемая для измерения напора.





Проще говоря: напор насоса — это максимальная высота, на которую насос может поднять насос против силы тяжести. Интуитивно понятно, что если насос может создавать большее давление, он может перекачивать воду выше и создавать более высокий напор. Также обратите внимание, что чем выше уровень жидкости в резервуаре, тем выше насос сможет перекачивать воду в вертикальную напорную трубу из-за напора, создаваемого жидкостью во всасывающем резервуаре  (см. рис. 2) .









Гораздо более полезной мерой напора является разница между уровнем жидкости во всасывающем резервуаре и напором в вертикальной напорной трубе. Это число известно как «общий напор», который может производить насос.

Увеличение уровня жидкости во всасывающем резервуаре приведет к увеличению напора, а снижение уровня приведет к снижению напора. Производители и поставщики насосов часто не сообщают вам, какой напор может создать насос, потому что они не могут предсказать, какой будет высота жидкости во всасывающем резервуаре. Вместо этого они будут сообщать общий напор насоса, разницу высот между уровнем жидкости во всасывающем резервуаре и высотой водяного столба, которую может достичь насос. Общий напор не зависит от уровня жидкости во всасывающем резервуаре.









Обратите внимание, что теперь, когда мы определили общий напор, мы можем преобразовать эти полезные соотношения в уравнения:

Ht = Hd – Hs

является напором всасывания. Также имейте в виду, что это уравнение остается верным независимо от того, является ли высота всасывания положительной (уровень жидкости во всасывающем резервуаре выше насоса) или отрицательной (уровень жидкости во всасывающем резервуаре ниже насоса). См. Рисунок 4 для примера последней ситуации. В этом случае насос будет по-прежнему производить такой же общий напор, но, поскольку высота всасывания отрицательна, высота нагнетания будет уменьшена на эту величину в соответствии с нашим уравнением.

Рис. 4: Пример влияния отрицательного напора на всасывании на напор нагнетания.





На рис. 5 насос перекачивает жидкость из всасывающего резервуара в вертикальную трубу, где жидкость поднимается до тех пор, пока не сможет преодолеть силу тяжести и перестанет подниматься. В этой ситуации подача насоса равна нулю. Насос работает, но под действием силы тяжести подъем воды в вертикальной напорной трубе останавливается, и чистый поток останавливается. Это известно как «запорный напор», это величина напора, которую насос может создать при нулевом расходе.

Чтобы выбрать необходимый насос, вам нужно знать две вещи: общий напор и требуемый расход. Как и следовало ожидать, эти две величины связаны. Максимальный напор (запорный напор) достигается при нулевом расходе. Увеличение расхода создает трение в системе, когда жидкость движется по трубам от всасывающего резервуара к насосу и от насоса к нагнетательному трубопроводу. Это трение снижает общий напор, который может создать насос. Фактически, по мере увеличения потока трение увеличивается, а общий напор продолжает уменьшаться. Величина напора, которая теряется из-за трения, называется «напором на трение» или «потерей на трение» 9.0007 (см. рис. 5 и рис. 6) .



Рис. 5. Соотношение между полным напором, запорным напором, напором нагнетания и напором на всасывании в насосе без потока.





Рис. 6. Зависимость между полным напором, запорным напором, напором нагнетания и напором на всасывании в насосе без потока.





В системе с протоком общий напор представляет собой разницу между напором нагнетания и напором на всасывании плюс напор на трение, и эта сумма будет меньше напора отсечки. График зависимости напора от расхода известен как кривая производительности насоса 9.0007 (см. пример кривой производительности насоса на рис. 7) .



Рис. 7: Кривая зависимости общего напора от подачи насоса.

Каждый центробежный насос поставляется с графиком зависимости напора от расхода. Требуемый расход и общий напор будут пересекаться в определенной точке на кривой производительности насоса, и сравнение этого с кривой насоса позволит вам определить, будет ли этот конкретный насос подходящим (т. е. будет ли он производить достаточный напор при требуемой скорости потока? ) для ваших нужд.

Почему напор используется как мера способности насоса перекачивать жидкости, а не давление? Исторически сложилось так, что многие насосы использовались для перекачивания воды в гору на более высокий уровень, например, в резервуар для хранения на вершине холма. Если вам нужно качать воду на высоту 60 метров, чтобы поднять ее в гору, то использование напора, измеряемого в метрах, является естественным. Вы автоматически понимаете, что если насос не имеет напора менее 60 метров, он не подходит для вашего применения.

Другая причина использования напора заключается в том, что если перекачиваемая жидкость имеет такую ​​же вязкость, что и вода, напор будет одинаковым для разных жидкостей. Это может иметь или не иметь место при использовании давления для определения характеристик насоса. Хотя некоторые производители насосов используют давление для характеристики своих насосов, подавляющее большинство насосов по-прежнему характеризуется общим напором, который они производят.



Мы надеемся, что эта запись в блоге оказалась для вас полезной. Перейдите на страницу нашего блога, чтобы узнать больше о том, как уменьшить трение в линиях всасывания/нагнетания или как проверить расход и давление напора.



Global Pumps — ведущий австралийский поставщик промышленных насосов для горнодобывающей, государственной, винодельческой, пищевой, химической, лакокрасочной, полиграфической, упаковочной и обрабатывающей промышленности.

Мы храним широкий ассортимент насосов и запасных частей в Австралии и доставляем их в любую точку мира.

Мы предоставляем экспертные технические консультации, услуги в области машиностроения и химической инженерии, а также услуги по техническому обслуживанию насосов, насосных систем и комплексных комплектов «под ключ».

Наши инженеры по насосам и консультанты по продажам всегда готовы помочь вам выбрать правильный насос или систему, соответствующие вашим конкретным отраслевым потребностям, для достижения эффективности, повышения производительности и сокращения времени простоя.



Свяжитесь с нами  сегодня, чтобы поговорить с одним из наших дружелюбных экспертов по насосам о том, какой тип промышленного насоса вам нужен для вашего конкретного промышленного применения.







Что такое кавитация в насосе и как ее избежать?

И четыре способа предотвратить это

  • Насосы

Кавитация в насосах — это быстрое образование и последующее схлопывание пузырьков воздуха в жидкости.

Пузыри могут показаться не очень мощными, но типы пузырей в насосных системах совсем не похожи на те, которые вы делаете, взмахивая палочкой с маленькими детьми. Крошечные пузырьки, образующиеся при изменении давления внутри насоса, разрушаются и создают ударные волны, которые возникают снова и снова, а повторяющиеся удары разрушают компоненты.

Во многих случаях сила кавитации достаточно сильна, чтобы повредить металлические компоненты насоса, такие как рабочее колесо, и повредить уплотнения насоса.

Крыльчатка насоса с кавитационным повреждением

Почему возникает кавитация в насосе?

Насосы предназначены для работы с полной подачей воды, но в некоторых случаях затопленного входного отверстия недостаточно для поддержания давления, необходимого для предотвращения кавитации. Сторона всасывания или всасывания насоса является точкой наименьшего давления в данном насосе. Для поршневых насосов самое низкое давление возникает непосредственно перед зацеплением ротора; для центробежных насосов самое низкое давление находится вблизи отверстия рабочего колеса.

Кавитация возможна во всех типах насосов, и поскольку ее принципы практически одинаковы, мы сосредоточимся на центробежных насосах. Ушко находится там, где жидкость втягивается в рабочее колесо и где вращение рабочего колеса начинает воздействовать на жидкость. Когда давление, действующее на жидкость (чистый положительный напор на всасывании) слишком низкое, образуются пузырьки, а по мере ускорения жидкости из-за вращения крыльчатки давление увеличивается, и пузырьки схлопываются.

В условиях нормального атмосферного давления жидкости имеют предсказуемое давление паров. Когда давление внутри насоса падает ниже давления паров жидкости, образуются пузырьки. Пузырьки схлопываются, когда достигают областей жидкости, где давление превышает давление пара. В случае кавитации это образование и разрушение происходят быстро и бурно. Нарушенные или плохо выполненные технологические линии могут привести к падению давления всасывания или нагнетания, что приводит к кавитации.

Плохое состояние впускного отверстия насоса

Нарушение потока может быть вызвано несколькими причинами, от конструкции системы до износа компонентов. Common causes of flow disruption that result in cavitation:

  1. Excessively long inlet piping
  2. Higher than expected fluid viscosity
  3. Clogged inlet
  4. Clogged filters and strainers
  5. Restricted or collapsed inlet hoses
  6. Poorly specified pump

Кавитация нагнетания

При чрезвычайно высоком давлении нагнетания часть жидкости циркулирует внутри насоса вместо нагнетания. Жидкость, захваченная между рабочим колесом и корпусом с очень высокой скоростью, вызывает падение давления, создавая те же условия, что и при кавитации на всасывании.

Кавитационное повреждение корпуса насоса

Как распознать кавитацию в насосе

Звуки кавитации напоминают звук шариков или гравия, циркулирующих в насосе, трубах или шлангах. Последствия длительной кавитации видны на рабочем колесе насоса и других компонентах.

Типичные признаки кавитации:

  • Шум
  • Вибрация
  • Выход из строя уплотнения/подшипника
  • Эрозия рабочего колеса
  • Потребление энергии выше обычного

Как предотвратить кавитацию в насосе

Начните с определения причины падения давления . Во многих случаях перемещение насоса ближе к источнику жидкости и устранение как можно большего количества изгибов и клапанов решает проблему, поскольку каждый компонент вызывает дополнительное падение давления. Если высота всасывания слишком высока для поддержания давления, переместите насос ближе к источнику жидкости или переместите источник жидкости ближе к насосу.

Увеличение всасывающих линий также может быть эффективным . В некоторых очевидных случаях происходит закупорка трубопроводов или шлангов рядом с насосом. Устраните эти блокировки, чтобы решить проблему . Очистите всасывающие линии, удалив мусор . Избегайте сдувания мусора обратно к источнику жидкости, потому что это может снова создать закупорку.

Не превышайте рекомендации производителя насоса. Кривые насоса показывают, какой чистый положительный напор на всасывании требуется насосу, поэтому проверьте кривую производительности вашего насоса, чтобы убедиться, что он соответствует вашим требованиям.

1. Выбор насоса

Лучший способ предотвратить кавитацию — правильно выбрать насос для конкретного применения. Кавитация увеличивается по мере падения напора насоса или увеличения производительности, поэтому выбор правильного насоса для поддержания положительного запаса NPSHa выше NPSHr является лучшим первым шагом.

NPHS на входе зависит от атмосферного давления, потерь на трение во всасывающем трубопроводе и скорости потока. Хорошее эмпирическое правило заключается в том, что давление на входе в насос должно быть на 10 % выше указанного кавитационного запаса насоса. Например, если NPSHr составляет 10 футов, NPSHa должно быть не менее 11 футов.

При покупке новых насосов учитывайте конструкцию насоса и всегда проверяйте, соответствует ли он требованиям чистого положительного напора на всасывании (NPSH).
Кавитационное повреждение корпуса насоса
Как увеличить доступную высоту всасывания
  • Поднять и поддерживать уровень жидкости в баке
  • Поднять питающий бак
  • Уменьшить потери в трубопроводе из-за слишком большого количества фитингов или слишком малого диаметра
  • Заменить сломанные или поврежденные компоненты
  • Очистить внутреннюю часть труб от твердых частиц
  • Очистить всасывающий сетчатый фильтр
  • Заменить проржавевшую трубу
  • Проверить, не выступает ли прокладка в трубопровод

2.

Устранение кавитации нагнетания

Кавитация нагнетания возникает, когда давление на напорной стороне насоса слишком велико. Высокое давление нагнетания ограничивает объем жидкости, вытекающей из насоса, что приводит к рециркуляции жидкости с высокой скоростью между рабочим колесом насоса и корпусом, вызывая кавитацию.

Распространенные причины кавитации нагнетания
  • Засорение фильтров
  • Засорение труб
  • Неправильная конструкция трубопроводов
Предотвращение кавитации нагнетания
  • Установите переходники как можно ближе к насосу.
  • При необходимости установите регулирующий клапан на стороне нагнетания, но не на стороне всасывания.
  • Избегайте карманов, в которых может скапливаться воздух или пары.

3. Текущее техническое обслуживание насоса

После правильного выбора насоса регулярное техническое обслуживание является лучшим способом предотвращения кавитации.

Регулярное техническое обслуживание продлевает срок службы насоса и его стабильную производительность.

  1. Проверьте фильтры и сетчатые фильтры. Грязные или забитые фильтры и сетчатые фильтры создают повышение давления внутри насоса. Установление графика технического обслуживания гарантирует, что системы находятся в рабочем состоянии, чтобы насосная система работала на полную мощность.
  2. Оцените всю конструкцию насосной системы : убедитесь, что оптимальная скорость потока обеспечивается за счет подъема насоса и нисходящего потока, когда это возможно.
  3. Оцените кривую. Рассмотрите требования рабочего давления, а затем рассмотрите данные насоса, чтобы определить, подходят ли они для применения. Оттуда вы определяете, соответствует ли насос необходимой скорости потока.
  4. Оборудование для контроля давления.
  5. Ищите трещины или разрушенные трубы/шланги, которые могут нарушить работу системы.

4. Правильная установка

Наилучшим способом предотвращения кавитации является выбор насоса и конструкция системы для поддержания давления и расхода. Таким образом, целью установки является поддержание полезного положительного напора на всасывании (NPSHa) на уровне, превышающем требуемый чистый положительный напор на всасывании (NPSHr), с учетом четырех ключевых переменных:

  1. Расположение насоса
  2. Длина и диаметр всасывающей трубы
  3. Всасывание подъем или расстояние по вертикали от источника воды до входа насоса
  4. Потери на трение
Размещение насоса ниже уровня воды в баке во многих случаях предотвращает кавитацию.
Расположение насоса

Физически установите насос так, чтобы вода плавно поступала во всасывающий патрубок насоса. Убедитесь, что всасывающие линии, ведущие к впускному отверстию насоса, имеют достаточный наклон для обеспечения заливки корпуса насоса.

Размещение насоса в точке, которая ниже уровня воды в резервуаре, из которого он качает, например, использует силу гравитации для поддержания затопленного всасывания, что во многих случаях предотвращает кавитацию.

Насосы, особенно центробежные, работают наиболее эффективно, когда жидкость движется плавным ламинарным потоком, а турбулентность любого рода снижает эффективность насоса, поэтому имеет смысл расположить насос как можно ближе к источнику жидкости.

Длина и диаметр всасывающей трубы

Обычно на каждый сантиметр диаметра всасывания насоса требуется 12 см прямой трубы. Для поддержания ламинарного потока подсоедините прямой трубопровод диаметром 5–10 диаметров к входному отверстию насоса. Не включайте колена, переходники, клапаны или сетчатые фильтры в окончательную длину трубопровода. Например, при соединении колена непосредственно с фланцем насоса жидкость направляется к внешнему изгибу колена, а не прямо в проушину рабочего колеса.

Кроме того, расположение трубопроводов не должно вызывать деформации корпуса насоса, чтобы насосы никогда не могли поддерживать трубопроводы для всасывания или нагнетания. Вместо этого используйте вешалки и опоры.

Трубопровод со стороны всасывания обычно на один или два размера больше входного отверстия насоса, но никогда не меньше входного отверстия насоса.

Для более крупных трубопроводов требуется переходник перед входом насоса, и они должны быть тщательно спроектированы, чтобы избежать турбулентности и образования воздушных карманов на входе.

Как правило, скорость всасывающего трубопровода не должна превышать 2 м/с. Более высокие скорости могут создавать больше трения и больше шума.

Высота всасывания или расстояние по вертикали от источника воды до впускного отверстия насоса

Высота всасывания может привести к повышенному энергопотреблению насосов, увеличить турбулентность и снизить NPSha.

Решение состоит в том, чтобы установить насос ниже уровня воды в резервуаре подачи и обеспечить соблюдение стандартов по конструкции трубопровода.

Примеры подъема всасывания

Потери на трение

Когда жидкости проходят через трубу, трение между жидкостью и внутренней поверхностью трубы вызывает турбулентность , что замедляет движение жидкости и приводит к падению давления. Длина трубы, диаметр и скорость потока влияют на потери на трение.

Правильное расположение трубопроводов предотвращает кавитацию, помогая поддерживать постоянную скорость. Препятствия в компоновке трубопроводов влияют на скорость потока, что приводит к изменению давления жидкости, что может вызвать кавитацию.

Стандарты хорошей конструкции трубопроводов

  • Десять диаметров трубы между всасывающим патрубком насоса и первым коленом.
  • Условия выше по потоку должны иметь прямой участок не менее десяти диаметров трубы, чтобы обеспечить равномерный поток к всасывающему патрубку.
  • Установите переходники как можно ближе к насосу, насколько это позволяют требования прямолинейности. Используйте эксцентриковые переходники плоской стороной вверх на большинстве линий всасывания насосов.
  • Используйте отводы с большим радиусом; свести к минимуму количество локтей.

Контрольный список для поиска и устранения неисправностей

  • Насос установлен слишком высоко над источником жидкости?
  • Диаметр всасывающей трубы слишком мал?
  • Всасывающая труба слишком длинная?
  • Слишком много фитингов на всасывающей трубе?
  • Насос работает слишком быстро?
  • Правильно ли наклонен всасывающий трубопровод к насосу?

Хотя кавитация в некоторых случаях может иметь положительное значение, например, для стерилизации хирургического оборудования или для разрушения загрязняющих веществ в системах водоснабжения, это не то, что вам нужно в вашей технологической системе, поэтому время, потраченное на предотвращение кавитации, потрачено не зря.

Следующие шаги

Если в вашем насосе, трубе или шланге циркулируют шарики или гравий, это означает, что вы стали свидетелем кавитации и должны принять немедленные меры, иначе рискуете серьезно повредить компоненты. При возникновении кавитации вам нужен надежный партнер, который может диагностировать причину, предложить долгосрочное решение и отремонтировать или заменить поврежденные детали.

Программа CSI по обслуживанию и техническому обслуживанию насосов предназначена для того, чтобы избавить вас от раздражения и догадок, связанных с кавитацией насоса. Каждая проверка и ремонт, выполняемые CSI, включают в себя оценку, проводимую специалистом по насосам, прошедшим обучение OEM, отчет о результатах и ​​все материалы, необходимые для выполнения обслуживания.

Позвоните нам сегодня, чтобы запланировать следующий аудит системы или ремонт насоса!

Запланировать мой ремонт

О CSI

Компания Central States Industrial Equipment (CSI) является лидером в области дистрибьюции гигиенических труб, клапанов, фитингов, насосов, теплообменников и расходных материалов для техобслуживания для гигиеничных промышленных процессоров с четырьмя распределительными предприятиями в США. CSI также обеспечивает детальное проектирование и исполнение для гигиенических технологических систем в пищевой, молочной промышленности, производстве напитков, фармацевтике, биотехнологии и производстве средств личной гигиены. Специализируясь на технологических трубопроводах, запуске систем и системах очистки, CSI использует технологии, интеллектуальную собственность и отраслевой опыт для решения технологических проблем. Дополнительную информацию можно найти на сайте www.csidesigns.com.

Руководство по выбору правильного насоса для гигиенических применений

Это руководство предназначено для инженеров, руководителей производства и всех, кто занимается правильным выбором насоса для фармацевтических, биотехнологических и других сверхчистых применений.

Руководство по выбору правильного насоса для гигиенических применений

Прочесть руководство

Лучшие велосипедные насосы 2022 года

Мы самостоятельно проверяем все, что рекомендуем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Узнать больше›

  1. Outdoors
  2. Cycling

по

EVE O’Neill, Matthew Edwards и Dave Yasuda

Обновлено 26 июля 2022 г.

Photos: Rozette Rago

FYI

. быть решен.

Независимо от того, на каком велосипеде вы ездите — шоссейный или горный, пляжный круизер или гибрид, электровелосипед или одноколесный велосипед — вам нужен способ накачать его шины. Протестировав 35 насосов за последние пять лет, мы пришли к выводу, что Lezyne Classic Floor Drive — лучший напольный насос для большинства велосипедистов благодаря его прочной конструкции, легко читаемому циферблату и чрезвычайно надежной навинчивающейся головке (которая подходит как для клапаны Presta и Schrader). У нас также есть портативный насос, который можно использовать во время поездки.

Наш выбор

Классический напольный привод Lezyne

Этот в основном металлический насос — разумная покупка, от очень большого манометра до недавно переработанной навинчивающейся головки насоса.

Самое важное, что может сделать насос, — это не расстраивать вас. Наш выбор, Lezyne Classic Floor Drive, превосходно справляется с этой задачей благодаря конструкции его головки насоса, которую вы надежно навинчиваете, а не заклиниваете, на свой клапан. Он сочетает в себе L-образную головку, которую очень легко установить между спицами, со съемным и двусторонним патроном (один конец подходит для шинных клапанов Schrader, другой — для клапанов Presta). После того, как вы прикрутите головку насоса к вентилю шины, Classic Floor Drive никогда, никогда не отпустит вентиль, пока вы этого не захотите. Кроме того, его прочная конструкция, очень большой манометр, очень длинный шланг и лакированная деревянная ручка делают его простым и даже приятным в использовании.

Реклама

Бюджетный вариант

Planet Bike ALX 2

Хотя это и не самый дешевый насос, который мы тестировали, разница в качестве между насосом за 30 долларов и этим поразительна. Недостатки: пластик, клиновидная головка насоса и очень короткий шланг.

Мы считаем, что Planet Bike ALX 2 с большим количеством высококачественных деталей, чем что-либо по сопоставимой цене, является лучшим выбором для тех, кто не ездит каждый день или каждую неделю. У него стальное основание и цилиндр — по сути, единственная пластиковая часть — это головка насоса, которую вы надеваете на клапан и фиксируете рычагом. Этот напор — одна из причин, по которой этот насос не является нашим лучшим выбором; очень короткий шланг насоса другой. Тем не менее, ALX 2 накачивал шины быстрее, чем почти все насосы, которые мы рассматривали, включая Lezyne Classic Floor Drive и дорогой Specialized Air Tool Pro. Наши тестировщики также высоко оценили устойчивость и удобство использования — широкая деревянная ручка очень помогает в этом. Кроме того, это единственный обнаруженный нами насос с ограниченной пожизненной гарантией, что намного лучше, чем стандартные для отрасли два года.

Отмычка для модернизации

Specialized Air Tool Pro

Хотя этот насос дорогой, его удобная ручка большого размера, сверхвидимый манометр и чрезвычайно устойчивое основание делают его незаменимым помощником, если вы будете им часто пользоваться.

Specialized Air Tool Pro был фаворитом тестировщиков. Он в два раза дороже, но у него не вдвое больше функций, чем у Lezyne Classic, и поэтому он не является нашим лучшим выбором. Но он настолько стабилен и прост в использовании — с достаточно широкой ручкой и прочным основанием — что мы думаем, что тот, кто много ездит и часто пользуется насосом, будет в восторге от повышения производительности.

Также отлично подходит

Lezyne Pressure Drive

Универсальный и компактный, этот насос удовлетворит потребности любого пассажира в дороге по креплению плоских поверхностей.

Lezyne Pressure Drive — это ручной велосипедный насос с продуманной конструкцией, способный накачивать шины, наиболее часто используемые велосипедистами-любителями. Фактически, он лучше работает с шинами разных размеров, чем другие портативные насосы, которые мы тестировали. Этот насос надежно привинчивается (с помощью съемного шланга) к внутритрубным клапанам, а его полностью алюминиевый корпус имеет плавный и эффективный ход. Он достаточно мал, чтобы носить его в кармане джерси, но также поставляется с кронштейном, который можно прикрепить к раме. Как и все наши медиаторы, он работает как с клапанами Presta, так и с клапанами Schrader, двумя стандартными типами клапанов для велосипедных трубок в США.

Все, что мы рекомендуем

Наш выбор

Lezyne Classic Floor Drive

Этот преимущественно металлический насос — разумная покупка, начиная с очень большого манометра и заканчивая недавно переработанной навинчивающейся головкой насоса.

Бюджетный вариант

Planet Bike ALX 2

Хотя это и не самый дешевый насос, который мы тестировали, разница в качестве между насосом за 30 долларов и этим поразительна. Недостатки: пластик, клиновидная головка насоса и очень короткий шланг.

Отмычка для модернизации

Specialized Air Tool Pro

Несмотря на то, что этот насос дорогой, его удобная ручка большого размера, сверхвидимый манометр и чрезвычайно устойчивое основание делают его незаменимым помощником, если вы будете его часто использовать.

Также отлично подходит

Lezyne Pressure Drive

Универсальный и компактный, этот насос удовлетворит потребности любого пассажира в дороге по креплению плоских поверхностей.

Исследование

  • Почему нам стоит доверять
  • Для кого это
  • Как мы выбирали и тестировали
  • Наш выбор напольного насоса: Lezyne Classic Floor Drive
  • Недостатки, но не преграды
  • Выбор бюджетного напольного насоса: Planet Bike ALX 2
  • Модернизация напольного насоса: Specialized Air Tool Pro
  • Также отличный ручной насос: Lezyne Pressure Drive
  • Другие хорошие велосипедные насосы
  • Конкуренты

Почему вы должны доверять нам

Это руководство отражает более чем 20-летний коллективный опыт исследований, тестирования и написания о велоаксессуарах. Ева О’Нил, ответственная за самое последнее обновление, является старшим штатным писателем Wirecutter и с тех пор, как присоединилась к компании, постоянно ездит на работу на велосипеде. Мэтью Эдвардс провел пять лет в велоиндустрии в качестве продавца, механика и велогонщика-любителя, а Дэйв Ясуда — шоссейный, горный велосипедист и велосипедист с более чем 30-летним стажем.

Для кого это

Если у вас есть велосипед, вам нужен напольный насос, чтобы он работал. Во-первых, он выполняет основную работу по накачиванию камер вашей шины. Кроме того, вы получите лучшую производительность от своего велосипеда и избежите защемления (когда камера застревает между ободом шины и поверхностью дороги), если вы будете поддерживать в шинах надлежащее давление воздуха. Обычно это означает еженедельную заправку камер, потому что они пропускают воздух, даже когда ваш велосипед просто стоит без дела.

В дополнение к рекомендациям для напольных насосов, которые являются наиболее простым вариантом для домашнего обслуживания, у нас также есть рекомендации для ручных насосов. Но они предназначены исключительно для добавления в ваш ремонтный комплект на ходу и использования, когда вы получаете квартиру в дороге — напольный насос требует гораздо меньше усилий для использования.

Как мы выбирали и тестировали

Все ли велосипедные насосы одинаковы? По словам одного конструктора насосов, с которым мы разговаривали, да. «Все они будут работать одинаково, — сказал он (дизайнер не хотел, чтобы его имя или принадлежность к компании упоминались), — потому что все они производятся на одних и тех же фабриках». Он имел в виду то, что сказал, но, как мы выяснили, когда речь идет о насосах, важны детали.

На данный момент мы исследовали более 100 моделей, и наша работа всегда начинается с чтения того, что говорят другие. Во-первых, мы внимательно изучаем онлайн-обзоры, полагаясь на опыт Bicycling, Cycling Weekly, GearLab, BikeRadar и MTBR, который указывает нам правильное направление. Мы также обращаемся к Amazon, онлайн-магазинам велосипедов, таким как Competitive Cyclist, и к розничным продавцам велосипедов, таким как REI, чтобы прочитать отзывы клиентов, и все это помогает нам решить, какие насосы следует проверить лично.

Затем мы поговорим с экспертами о том, что делает насос хорошим. На протяжении многих лет среди них были Леннард Зинн, старший технический обозреватель VeloNews и владелец производителя высококачественных велосипедов Zinn Cycles; Даймеон Шанкс, бывший механик профессиональной гоночной команды; Джейсон Бауэр из Bauerhaus Bikes в Бойсе, сертифицированный Shimano механик с более чем 20-летним опытом работы и давний гаечный ключ для чемпионки мира по горным велосипедам Ребекки Руш, продаваемой за 24 часа; Крис Хаунольд из Idaho Mountain Touring, магазина велосипедов, который уже более 30 лет является лидером велосипедного сообщества Бойсе; и Никола Кранмер, давняя велосипедистка и генеральный менеджер Team Twenty20, женской профессиональной команды по велоспорту.

Независимо от того, искали ли мы напольный или ручной насос, мы научились ценить прежде всего следующие качества:

  • Насколько надежно зажимной патрон крепится к ниппелю шины и насколько легко им пользоваться. Это означает, что он должен надежно крепиться, легко сниматься и быть достаточно простым для понимания. Он также должен работать с клапанами Schrader и Presta, двумя наиболее распространенными типами в США.
  • Насколько долговечна помпа. Насосы с металлическим корпусом — это самая большая отдельная часть каждого насоса — будут иметь более длительный срок службы, поэтому мы сосредоточились на них. Мы также отдали предпочтение насосам с другим металлическим оборудованием, таким как рычаги и точки крепления клапана, которые более долговечны, чем аналогичные пластиковые детали. «Посмотрите на оборудование помпы», — посоветовал Крис Хаунольд. «Это металл или пластик? Металл имеет тенденцию быть более прочным и прослужит некоторое время».
  • Насколько удобна и надежна помпа. Ручка, на которую можно полностью положить обе руки, например, является хорошим признаком, а насосы на трех ножках просто необходимы — они значительно менее шаткие, чем модели на двух ножках.
  • Возможность обслуживания насоса. Велосипедные насосы являются простыми устройствами и должны служить годами при соответствующем обслуживании. Мы искали насосы, которые неспециалисты могли бы разобрать для замены таких деталей, как уплотнительные кольца и прокладки.
  • Для портативных моделей мы учитывали портативность и то, насколько легко (или не очень легко) мы могли накачать каждую трубку с давлением до 100 фунтов на квадратный дюйм — настоящая проблема для такого маленького устройства с небольшим рычагом.

Чтобы проверить эти различные критерии, мы сделали несколько вещей. Мы сравнили конструкцию каждого насоса, чтобы оценить его потенциальную долговечность и надежность. Мы внимательно изучили циферблат на удобочитаемость и расположение. Но в основном мы много накачивали шин. Это был единственный способ правильно оценить уплотнение клапана, насколько хорошо работал патрон, насколько стабильно работал насос, а в некоторых случаях даже работал ли насос.

Мы использовали наши напольные насосы, чтобы накачать шины каждого из трех размеров до рекомендуемого давления (60 фунтов на квадратный дюйм, 75 фунтов на квадратный дюйм и 100 фунтов на квадратный дюйм), дважды накачав каждую шину. Для ручных насосов мы сделали то же самое, снова с тремя шинами, каждая с разным номинальным давлением (30 фунтов на квадратный дюйм, 35 ​​фунтов на квадратный дюйм и 100 фунтов на квадратный дюйм), накачанных дважды. За два года мы накачали шины более 250 раз. Мы записываем, сколько ходов требуется для достижения нужного давления, насколько эргономична ручка, насколько разборчив циферблат, а также не выскальзывают ли какие-нибудь крошечные кусочки и не катятся ли они в канализационную решетку, пока мы пытались переключиться между клапанами (это было дважды).

Наш выбор напольного насоса: Lezyne Classic Floor Drive

Фото: Kyle Fitzgerald
Наш выбор

Lezyne Classic Floor Drive

переработанная навинчивающаяся головка насоса.

Мы считаем, что Lezyne Classic Floor Drive — лучший насос для большинства людей. Он имеет крепление клапана, уникальное среди всех систем; он также прост в установке и очень надежен. Он такой же прочный и надежный, как насосы вдвое дороже, а все его компоненты, от шланга до манометра, имеют более крупные размеры, чем у его конкурентов.

Головка Classic Floor Drive с винтовым креплением является выдающейся особенностью. Только один другой насос, который мы тестировали, Crankbrothers Klic, также использует навинчивающуюся головку, но насадка Lezyne больше, и поэтому с ней проще обращаться. L-образная форма также улучшает эргономику и обеспечивает более надежное крепление. Это особенно важно, по словам бывшего конструктора напольных насосов, опрошенного нашим коллегой Эриком Хансеном, потому что головка часто является единственной частью, которая действительно отличает один насос от другого.

Насосная головка ABS1 Pro на Lezyne Classic оснащена съемным реверсивным патроном, который подходит как для велосипедных клапанов Schrader, так и для Presta. Видео: Кайл Фитцджеральд

Лезин называет эту головку головкой с откидным патроном. Он имеет съемный двусторонний патрон: один конец подходит для трубчатых клапанов Presta, а другой — для Schrader. Если вы хотите перейти от одного к другому или наоборот, вы отвинчиваете красный патрон, переворачиваете его и снова прикручиваете. Как только вы это сделаете, наверните головку на клапан. Это отличается от обычной конструкции «нажми и переверни рычаг» на большинстве головок насосов. Вы увидите, что соединение сверхнадежное, оно никогда не разорвется, пока вы этого не захотите, и мы не заметили никаких утечек воздуха во время тестирования.

Длинный (47 дюймов) резиновый шланг на Lezyne Classic Drive (вверху) является основным преимуществом, облегчая накачку, не дергая вентиль шины. Фото: Rozette Rago

Это также самый устойчивый и прочный насос, который мы пробовали, что сделало его фаворитом среди наших тестировщиков. Конструкция с тремя ножками делает его более устойчивым, чем модели с двумя ножками, и в нем нет пластиковых деталей (за исключением крышки манометра). Это имеет огромное значение, когда вы накачиваете шину шоссейного велосипеда с давлением 100 фунтов на квадратный дюйм и вам нужен рычаг, чтобы нагнетать воздух в камеру. Даже муфты алюминиевые; даже у Specialized Air Tool Pro, который стоит в два раза дороже, нет цельнометаллических муфт.

Головка клапана крепится к очень длинному (47 дюймов) резиновому шлангу. С более короткими шлангами вам, возможно, придется вращать колесо, чтобы получить хорошее уплотнение, или сидеть неудобно близко к нему во время перекачки. С помощью такого длинного шланга вы также можете расположить насос посередине велосипеда и накачать обе шины, не перемещая насос, независимо от положения клапана на колесах. Мы знаем, что это мелочь, но наши тестировщики оценили удобство.

Основание на трех ножках значительно прочнее и менее склонно к раскачиванию, чем на двух. Фото: Розетта Раго

Огромный 3,5-дюймовый манометр очень четкий и хорошо читается практически с любой высоты при перекачивании. И не только циферблат большой, но и текст на нем хорошо проработан, с крупными четкими цифрами на контрастном фоне. Мы видели датчики, которые, несмотря на их огромный размер, по-прежнему трудно читать из-за неудобного макета или плохого выбора шрифта. А поскольку манометр установлен на основании и расположен низко над землей, он никак не может утяжелить насос или сломать его после опрокидывания.

Classic Floor Drive имеет максимальное давление накачки 220 фунтов на квадратный дюйм, что намного выше любого давления, необходимого среднему велосипедисту, и больше, чем у любой другой модели, которую мы пробовали, за исключением (теперь снятой с производства) Serfas FMP-500, которая рассчитана на 250 фунтов. . Хотя вы можете встретить несколько шин, предназначенных для использования на велодроме и рассчитанных на давление более 200 фунтов на квадратный дюйм, для большинства гонщиков это излишне. Он также поставляется с креплениями для других надувных изделий, таких как мячи для упражнений и баскетбольные мячи, если они вам понадобятся.

Lezyne Classic Drive (справа) имеет нашу любимую шкалу. Чистый дизайн и разборчивое лицо позволяют легко читать издалека. Фото: Rozette Rago

Если вы владеете помпой достаточно долго, вам неизбежно придется что-то в ней заменить. Чаще всего это либо головка насоса, либо уплотнения шланга. Вы поймете, что голова портится, когда она перестанет быть надежно закрытой, и вы услышите грустный звук выходящего воздуха, независимо от того, что вы делаете или какому богу молитесь. Хорошая новость заключается в том, что качественный насос можно восстановить; Lezyne продает сменные комплекты головки/шланга и другие детали.

Наконец, Lezyne дает гарантию на насосы на отсутствие дефектов изготовления и материалов в течение двух лет. Хотя это не так хорошо, как пожизненная гарантия, предоставляемая Planet Bike, Classic Floor Drive сделан хорошо и должен служить долго.

Недостатки, но не недостатки

Привинчивание головки к клапану занимает немного больше времени, чем для обычных нажимных клапанов с фиксирующим рычагом, но мы думаем, что большинство людей оценят надежное соединение по цене этих немногих секунды. Кроме того, сколько бы времени вы ни потратили на его установку, вы выиграете на противоположном конце процесса, когда вы просто отвинчиваете патрон вместо того, чтобы дергать насадную головку, которая не снимается.

Когда мы подсчитали количество качков, необходимых для заполнения шины до давления, Lezyne Classic Drive оказался в середине упаковки. Хотя он не был лучшим по производительности, мы не беспокоимся: когда мы проводим этот тест, мы в основном ищем выбросы — либо опьяняюще эффективные, либо ужасно неэффективные конструкции.

Бюджетный напольный насос: Planet Bike ALX 2

Фото: Rozette Rago
Бюджетный вариант

Planet Bike ALX 2

Хотя это и не самый дешевый насос, который мы тестировали, разница в качестве между насосом за 30 долларов и этим составляет поразительно Недостатки: пластик, клиновидная головка насоса и очень короткий шланг.

Хотя это и не самый дешевый насос, который мы тестировали, мы выбрали Planet Bike ALX 2, потому что разница в качестве между насосом за 35 долларов и насосом за 60 долларов огромна. Даже для людей, которые не планируют часто ездить на велосипеде, мы считаем, что стоит потратить дополнительные деньги. Что наиболее важно, ALX 2 имеет множество прочных непластиковых деталей и устойчивое основание. Помпа удобна и удобна в использовании, и на нее даже распространяется пожизненная гарантия, лучшая из всего, что мы видели, независимо от цены.

В клапане ALX 2 нет ничего особенного, и это одна из причин, по которой этот насос не является нашим основным выбором, но в этом ценовом диапазоне нет ничего особенного. Это обычная откидная модель: вы прижимаете ее к клапану камеры шины и поднимаете ручку вверх, чтобы зафиксировать ее. Изготовленный из пластика, он работает как с клапанами Presta, так и с клапанами Schrader, и, в отличие от головки Lezyne, вам не нужно разбирать патрон, чтобы перейти с одного типа клапана на другой. Однако, как и в случае с другими головками этого типа, вы рискуете соскочить с середины хода, если неправильно посадите ее.

Пластиковая головка, подобная той, что используется в насосе Planet Bike ALX 2 (внизу), не обеспечивает такого же надежного уплотнения, как металлическая головка Lezyne (вверху), но такие головки по-прежнему выполняют свою работу. Фото: Rozette Rago

Еще одним недостатком этого насоса является шланг. Это 34,5 дюйма в длину, второй самый короткий в нашем тестовом пуле. При накачивании шин этот насос по-прежнему превосходил многие другие протестированные нами, превосходя не только аналогичный Specialized Air Tool Sport, но даже Lezyne и Air Tool Pro на несколько ходов. Деревянная ручка удобна в использовании, и все наши испытатели высоко оценили основание помпы. Он не такой устойчивый, как Lezyne, но он полностью сидит на одном уровне с землей и остается более устойчивым, чем другие варианты среднего диапазона.

Прибор шириной 3 дюйма, установленный на основании, хорошо читаемый, с контрастным черным текстом на белом фоне. Он качает до 160 фунтов на квадратный дюйм, что достаточно для всего, кроме трекового велосипеда, и поставляется с набором адаптеров для спортивных мячей. Этот насос также подлежит ремонту, и Planet Bike продает запасные части для головок, шлангов и уплотнительных колец. Кроме того, он поставляется с ограниченной пожизненной гарантией и является самым надежным из всех протестированных нами насосов.

Модернизация отмычки для напольного насоса: Specialized Air Tool Pro

Фото: Rozette Rago
Отмычка для модернизации

Specialized Air Tool Pro

Несмотря на то, что этот насос дорогой, его удобная ручка большого размера, сверхвидимый манометр и чрезвычайно устойчивое основание делают его незаменимым помощником, если вы будете его часто использовать.

Specialized Air Tool Pro стоит почти в два раза дороже, чем Lezyne Classic Floor Drive, но он не предлагает в два раза больше функций и не работает в два раза лучше, поэтому он не является нашим лучшим выбором. Но он настолько стабилен, с очень широкой ручкой и прочным основанием, что мы думаем, что кто-то, кто будет использовать помпу часто — каждую неделю или даже каждый день — оценит обновление.

Клапанная насадка представляет собой откидную модель, изготовленную из комбинированного металла и пластика и имеющую обычный недостаток: вы должны убедиться, что она правильно прикреплена, иначе она может внезапно отскочить. Тем не менее, он больше и эргономичнее, чем все, что мы пробовали, и его легко закрепить и снять.

Тестерам понравилась ручка Specialized Air Tool Pro, которая достаточно велика, чтобы с ней могли удобно работать две руки. Фото: Rozette Rago

Этот насос создан для тех, кто будет им пользоваться часто, а ручка и основание — это то, на чем сосредоточены его лучшие качества. Широкая плоская ручка затмевает даже дорогую Silca Pista, которая не помещается в две руки. Отпечаток, принимающий всю эту мощную накачку шин, был единственным, который обеспечивал еще более устойчивую основу, чем Lezyne Classic Drive, с минимальным раскачиванием в любом направлении.

Примечателен также датчик. Три дюйма в диаметре, белые цифры на черном фоне и контрастная яркая желтая стрелка. Ни на одном из насосов, которые мы видели, не было никаких светящихся в темноте отметок на манометре, которые пригодились бы, скажем, для утренней поездки, но этот циферблат был наиболее близок к обеспечению такой видимости.

Хотя датчик Air Tool Pro немного более загружен, чем у нашего лучшего выбора, он имеет высококонтрастные цвета, которые все же облегчают чтение, чем многие другие варианты. Фото: Розетта Раго

Учитывая цену, мы ожидали, что все элементы этого насоса будут выдающимися, но некоторые из них были просто средними. Шланг у этого насоса короче (42 дюйма), чем у Lezyne Classic Drive, а максимальное давление в фунтах на квадратный дюйм и гарантия (два года) такие же, как у Lezyne.

Кроме того, поскольку это серьезный велосипедный насос для серьезного велосипедиста, он не поставляется с адаптерами для чего-либо, кроме велосипедных камер.

Также отличный ручной насос: Lezyne Pressure Drive

Фото: Kyle Fitzgerald
Также отлично подходит

Lezyne Pressure Drive

Универсальный и компактный, этот насос удовлетворит потребности любого пассажира в дороге по креплению плоских поверхностей.

Прочный алюминиевый корпус Lezyne Pressure Drive, плавное перекачивание, съемный шланг и надежное крепление насоса к клапану делают ручной насос функциональным и эффективным. Среди всех протестированных нами насосов ни один не достиг такого уровня качества по той же цене.

Отличительной чертой является съемный шланг, который подходит для клапанов Presta и Schrader. Чтобы использовать насос, извлеките шланг из места хранения внутри корпуса насоса. Каждый конец шланга имеет четкую маркировку Presta или Schrader. Прикрутите один конец к корпусу насоса. Затем, вместо того, чтобы полагаться на трение или замок для большого пальца — два других распространенных метода крепления ручного насоса к клапану — вы навинчиваете другой конец на резьбовой наконечник вашего клапана. Каждый раз печать держалась крепко, как бы сильно мы ни качали. И, как и все насадки для шлангов, это снижает вероятность изгиба или даже поломки клапана.

Pressure Drive рекламируется как малообъемный насос высокого давления для шоссейных велосипедов, и мы смогли достичь 100 фунтов на квадратный дюйм на нашей шине 700c за 300 ходов. Несмотря на то, что это серьезная, потная тренировка, это высокая планка для ручного насоса, которую смогли выполнить не все протестированные нами насосы. Зная, что этот насос специализируется на дорожных шинах с высоким давлением, мы были удивлены, что смогли заполнить шину с более низким давлением, не затрачивая много времени. Нам потребовалось 150 ходов, чтобы заполнить гибридную шину до 35 фунтов на квадратный дюйм, и 290 ходов, чтобы довести шину горного велосипеда до 30 фунтов на квадратный дюйм. Это может показаться большим, но это очень респектабельные цифры, особенно с учетом небольшого размера помпы.

Сторонники клапанов Presta, обратите внимание: кнопка выпуска воздуха пригодится, когда вы отсоединяете шланг насоса. Видео: Kyle Fitzgerald

В таких помпах, которые крепятся к штоку клапана путем его навинчивания, можно отвинтить съемный сердечник клапана (есть такие на нескольких клапанах Presta), снимая помпу. (Вот и уходит весь ваш с трудом заработанный воздух в спешке!) Если вам нравится использовать клапаны со съемными сердечниками — вы знаете, кто вы — в приводе Pressure Drive есть встроенный инструмент для сердечника клапана. Это также то, что вам нужно, чтобы починить протекающий шток, который может быть причиной вашего плоского состояния.

Lezyne также предоставляет двухлетнюю гарантию, которая покрывает дефекты производителя, и вы можете заменить изношенные уплотнительные кольца и т. п. запасными частями с сайта Lezyne.

Как и все ручные насосы, он не заменяет напольный насос. Вы будете уставшими и разочарованными, если будете регулярно использовать это для накачивания шин на протяжении всего пути. Кроме того, если вы ездите на горном велосипеде или на любой другой шине с очень низким значением psi, лучше взять с собой на трассу насос с большим объемом и низким давлением. Lezyne Alloy Drive является эквивалентом Pressure Drive для покрышек для горных велосипедов.

Другие хорошие велосипедные насосы

Если наш бюджетный напольный насос недоступен: Обратите внимание на Specialized Air Tool Sport SwitchHitter II, который с небольшим отрывом занял второе место. Он имеет более высокое качество сборки, чем что-либо подобное на Amazon, включая насос BV, насос Topeak Joe Blow III и насос Vibrelli. Воздушный шланг длиннее, основание более устойчиво, и он накачивает наши шины быстрее, чем что-либо, что мы пробовали в наших тестах. Если вы сможете заполучить эту модель, мы думаем, вы будете очень счастливы.

Если работа с ручным насосом утомительна: Обратите внимание на Topeak Mini Morph, у которого есть выдвижная подножка и Т-образная рукоятка, которые позволяют прижимать его к земле, как напольный насос. Однако он длиннее и тяжелее, чем Lezyne Pressure Drive, и для замены клапана Presta на клапан Schrader необходимо разобрать головку насоса. Это меньшая проблема с домашней помпой, но важное соображение с портативной помпой. Пластиковые детали маленькие, а ветер, темнота, холодные руки и нетерпение могут затруднить переключение в полевых условиях.

Конкуренты

По правде говоря, все насосы довольно приличные. «Что бы вы ни купили в магазине велосипедов, если вы не используете его как молоток, все будет в порядке», — сказал Леннард Зинн, автор самых популярных руководств по ремонту велосипедов в США. Имея это в виду, вот причины, по которым мы отложили эти другие модели:

Напольные насосы

Lezyne Steel Floor Drive очень похож по качеству сборки на наш лучший выбор. Тем не менее, в нашем тесте помпы он показал худшие результаты, требуя на 10–15 гребков больше при всех уровнях psi, чем более эффективные насосы.

Самым большим недостатком Specialized Air Tool Sport был неразборчивый циферблат. Многие наклоняются, чтобы прочитать это. Мы также предпочитаем деревянную ручку в нашем бюджетном варианте.

Модель Crankbrothers Sapphire имеет наилучшие характеристики накачки, совершая меньше ходов, чем любая другая модель. Несмотря на это, наш бюджетный выбор отставал всего на пять-восемь ударов, он более стабилен и не имеет пластиковой ручки.

Компания Crankbrothers Klic пытается решить надоедливую проблему с хранением — трубка для гибкого диска помещается в ручку. Нашим испытателям это понравилось, но они посчитали, что манометр кажется хрупким и теряется, так как он больше не прикреплен к насосу. Кроме того, не все края основания находятся на одном уровне с землей, только точки соприкосновения с ногами, и мы заметили меньшую устойчивость у всех насосов, спроектированных таким образом.

У Silca Pista одна из самых прочных сборок (все металлическое), но она маленькая. Так и задумано — его легко носить с собой в багажнике автомобиля. Но основание на двух ножках шаталось, ручка была слишком маленькой, чтобы быть удобной, и испытатели боялись потерять съемный переходник клапана Presta. Pista Plus решает эти проблемы, но более чем в два раза дороже нашего лучшего выбора.

Манометр Bontrager Dual Charger оказался неисправным. Он завис на 60 фунтов на квадратный дюйм на циферблате, даже когда он был прикреплен к ненакачанной шине. Мы предполагаем, что это было случайно, а не эндемично, но в любом случае мы нашли более прочные насосы, которые стоят дешевле.

Topeak JoeBlow Sport III неизменно имеет положительные отзывы пользователей, но наш бюджетный вариант имеет ту же цену и имеет деревянную, а не пластиковую ручку. Кроме того, манометр расположен в неудачном месте — слишком низко на стволе, чтобы его можно было легко прочитать, но достаточно высоко, чтобы помпа иногда опрокидывалась.

Насосы Pedro’s Prestige и Super Prestige имеют шаткие основания на двух ножках, которые не могут превзойти по своим характеристикам модели на трех ножках.

Мы попробовали Vibrelli для должной осмотрительности, но из-за более короткой высоты и более короткого шланга, чем что-либо в испытательном бассейне, он чувствовал себя игрушкой в ​​руках гиганта. Нашим тестерам также не понравилась пластиковая основа. Если вас больше всего беспокоит стоимость, то она сделает свою работу, но, как мы уже говорили, разница в качестве между помпой за 30 и 50 долларов огромна.

Головка Park Tools PFP-8 сдулась в общей сложности три раза для двух испытателей — сюрприз, учитывая хорошую репутацию Park Tool.

Мы также протестировали два насоса от Serfas: FMP 500 и TCPC. У первого было максимальное номинальное давление 260 фунтов на квадратный дюйм, из-за чего на циферблате было так много цифр, что их стало трудно расшифровать; второй качает на 30 процентов медленнее, чем практически все другие насосы, и поставляется с пластиковым основанием. Оба сейчас, похоже, сняты с производства.

Lezyne Sport Drive сломался. Пластиковые пальцы на пластиковом основании, удерживающем голову, отломились во время езды в багажнике автомобиля. 9№ 0003

Ручные насосы

Мини-насос Silca Tattico хорошо работал с клапанами Presta, но не оставался прикрепленным к клапанам Schrader при интенсивном перекачивании.

Как и наш выбор, занявший второе место, Lezyne Micro Floor Drive HP/HPG функционирует как небольшой напольный насос (похожий на Mini Morph), но он больше и громоздче. Он поставляется с монтажным кронштейном, но насос настолько большой, что трудно найти для него укромное место на велосипедных рамах меньшего размера.

Еще один представитель мини-напольных насосов, Topeak Road Morph G был самым быстрым насосом в наших тестах, но его размер — почти 14 дюймов в длину — серьезно раздвинул границы портативности.

Crankbrothers Klic HP раскладывается в Т-образную форму для удобного захвата. Однако длина хода необычно короткая, а это означало, что нам пришлось много работать для достижения результатов. Т-образные ручки, как правило, хороши, но у этой есть несколько странно острых краев.

Birzman Infinite-Apogee Road зафиксировал гораздо большее количество ходов, чем в среднем, для заполнения трех тестовых шин, и он просто не смог достичь 100 фунтов на квадратный дюйм для шины 700c.

Topeak RaceRocket также не смог накачать шоссейную шину 700c до 100 фунтов на квадратный дюйм; с этим насосом нам потребовалось на 60 ударов больше, чтобы довести шину горного велосипеда до 30 фунтов на квадратный дюйм, чем с нашим лучшим выбором. Это правда, что это не насос большого объема, который лучше всего подходит для шин для горных велосипедов. Но ни один из них не является нашим лучшим выбором.

В велосипедном мини-насосе Planet Bike MicroPro используется клапан с запорной ручкой в ​​фиксированном положении на конце корпуса насоса. Несмотря на то, что это классическая установка, мы считаем, что помпа с удлиненной трубкой — это превосходная конструкция во всех отношениях. Потребовалось 370 качков, чтобы накачать шину горного велосипеда, и 260 качков для гибрида, что является вторым худшим из всех насосов в тесте. Мы вообще не смогли довести шину шоссейного велосипеда до 100 фунтов на квадратный дюйм.

Велосипедный насос Planet Bike Mini Versair оснащен слишком коротким шлангом, чтобы его можно было использовать. Нам пришлось держать насос неудобно близко к шинам.

Любой велосипедист старой школы узнает Topeak Pocket Rocket, но производительность у него ниже среднего. Нам потребовалось 200 накачек, чтобы накачать гибридную тестовую шину до 35 фунтов на квадратный дюйм. Topeak описывает Pocket Rocket как насос для дорожников, но мы не смогли накачать нашу шину 700c до отметки 100 фунтов на квадратный дюйм.

Эту статью отредактировали Риа Мисра и Кристин Райан.

О ваших гидах

Ева О’Нил

Ева О’Нил — старший штатный автор статей о путешествиях и отдыхе на природе в Wirecutter. Она помнит названия на книжной полке своего детства, которые направили ее в этом направлении: В разреженном воздухе, В дороге, Зов предков . Ее всегда привлекали идеи о том, как относиться к дикой природе и играть в ней.

Мэтью Эдвардс

Дэйв Ясуда

Дополнительная литература

  • Сборка велосипедной заплатки и комплекта плоских деталей

    от Eve O’Neill

    Если у вас есть велосипед, вам понадобится заплатка. После 96 часов тестирования мы выбрали лучшие рычаги, заплатки, ручные насосы и многое другое для большинства владельцев велосипедов.

  • Экипировка для езды на велосипеде в ненастную погоду

    от Wirecutter Staff

    Заядлые велосипедисты делятся семью предметами — от непромокаемых перчаток до прочных шин, — которые обеспечивают их (и их вещи) безопасность и сухость зимой .

  • Недорогие товары первой необходимости для возвращения к велосипеду

    by Eve O’Neill

    Итак, вы купили велосипед (или откопали свой старый из гаража). Вот некоторые важные, но недорогие аксессуары, которые обеспечат вам безопасность и удовольствие в дороге.

  • Лучший беговел

    Криса Диксона

    Мы протестировали 13 беговелов для группы детей в возрасте от 2 до 8 лет и обнаружили, что регулируемый Strider 12 Sport является лучшим беговелом для большинства детей.

Wirecutter — служба рекомендаций по продуктам от The New York Times. Наши журналисты сочетают независимое исследование с (иногда) чрезмерным тестированием, чтобы сэкономить людям время, энергию и деньги при принятии решения о покупке. Будь то поиск отличных продуктов или полезных советов, мы поможем вам сделать это правильно (с первого раза). Подпишитесь сейчас для неограниченного доступа.

  • О Wirecutter
  • Наша команда
  • Демография персонала
  • Jobs at Wirecutter
  • Contact us
  • How to pitch
  • Deals
  • Lists
  • Blog
  • Subscribe to our daily newsletter

Dismiss

The World’s Most Powerful Water Pump

Take a look at the самый мощный водяной насос в мире:

Что вы думаете?

Довольно массивно, правда?

Взгляните на насос под другим углом:

Обратите внимание на человека внизу справа?

А вот насос в сравнении с полуприцепом:

Хорошо, насос явно огромный (особенно по сравнению с насосом мойки высокого давления). Но сколько воды он может перекачать?

Как быстро она наполнит бассейн на заднем дворе? Самый большой бассейн в мире? Великий Каньон?

Ответы на эти и другие вопросы вы найдете на этой странице.

Но сначала давайте узнаем больше о насосе…

Читайте также: Полное руководство по настройке прицепа для мойки высокого давления

Для чего используется насос?

Самый мощный в мире водяной насос был изготовлен на заказ для насосной станции Эймёйден в Нидерландах. В 2004 году компания Pentair Fairbanks Nijhuis изготовила две насосные станции в рамках модернизации, призванной сделать ее крупнейшей насосной станцией в Европе. Его функция заключается в предотвращении «постоянного наводнения, которое ранее вызывало постоянные проблемы в западной части Нидерландов […]».0003

Pump Specifications
  • Model : Pentair Fairbanks Nijhuis HP1-4000. 340
  • Type : Propeller Pump
  • Capacity : 60 m3/second (60,000 litres/second)
  • Head : 0.5 – 5 метров
  • Идеальная мощность : 4000 кВт (5364 л.с.)
  • Награды : Обладатель мировых рекордов Гиннесса. Самый мощный в мире водяной насос с производительностью 60 000 литров в секунду

Сколько времени потребуется самому мощному водяному насосу в мире, чтобы наполнить или опорожнить эквивалент этих 9 томов?

1. Фюзеляж самолета A380

Посмотрите, насколько велик Airbus A380 по сравнению с автомобилями:

Как вы думаете, сколько времени потребуется самому мощному водяному насосу, чтобы наполнить его водой?

Ответ: 18,9 секунды

2. Садовый шланг, полный воды, обернутый вокруг экватора

Представьте, что шланг мойки высокого давления обернут вокруг Земли на экваторе – сколько воды вмещает этот шланг?

Мы подсчитали и выяснили, что в нем должно быть чуть больше 5 миллионов литров.

Сколько времени понадобится самому быстрому в мире насосу, чтобы перекачать такое количество воды?

Ответ: 1 минута 25 секунд

3. Супертанкер TI-класса

В мире всего 4 супертанкера TI-класса, и они являются 4-ми крупнейшими по валовой вместимости, массе груза и водоизмещению. Взгляните на один в порту — он затмевает все:

Взгляните на объем супертанкера TI-класса по сравнению с Airbus A380:

За какое время самый мощный насос наполнит танкер водой?

Ответ: 2 часа 19 минут 44 секунды

4. Эмпайр Стейт Билдинг

Наполним Эмпайр Стейт Билдинг водой. Превратите его в действительно глубокий бассейн.

Сколько времени потребуется нашему насосу, чтобы завершить работу?

Ответ: 4 часа 51 минута

5. Великая пирамида

Великая пирамида не является самой высокой структурой, но имеет большой объем в форме пирамиды.

Несмотря на то, что он намного короче, чем Эмпайр Стейт Билдинг, его объем более чем в два раза больше. Самый мощный водяной насос в мире понадобился бы столько времени, чтобы наполнить его водой:

Ответ: 11 часов 57 минут

6. Тоннель под Ла-Маншем

) длинный туннель с двойными рельсами, разделенными служебным туннелем. Вы можете увидеть относительный диаметр каждого туннеля по сравнению с поездом на изображении ниже:

Как вы думаете, каков общий объем пробирок?

Сколько времени понадобится насосу, чтобы наполнить их водой?

Ответ: 1 день 1 час 26 минут 24 секунды

7. Завод Боинг Эверетт

Завод Боинг Эверетт является самым большим зданием в мире по объему.

Вот как выглядит его объем по сравнению с супертанкером класса TI и Airbus 380:

Чтобы иметь огромный объем, ему нужна огромная площадь основания. Он имеет площадь 98,7 соток. В него можно поместить полноразмерное поле для гольфа пар 72. Я примерно измерил площадь поля для гольфа Walter Hall в 100,54 акра (поле для гольфа находится в нескольких минутах ходьбы от фабрики).

Итак, сколько времени потребуется самому быстрому водяному насосу в мире, чтобы заполнить завод Боинга водой?

Ответ: 2 дня 13 часов 32 минуты и 10 секунд

8. Крупнейший открытый рудник

Шахта Бингхэм-Каньон (также известная как Медный рудник Кеннекотт) является крупнейшим по объему искусственным раскопом на Земле. На приведенной ниже диаграмме я пытаюсь приблизить его объем как конус, а затем добавить 10%, чтобы учесть тот факт, что он шире идеального конуса.

Сложно передать масштаб – вот попытка показать массивные самосвалы, разъезжающие по штрекам шахты:

Представьте, что однажды шахту решили превратить в озеро. Маловероятно, так как это приносит Rio Tinto сотни миллионов в год, но давайте просто представим. Сколько времени потребуется нашему мощному водяному насосу, чтобы завершить работу?

Ответ: 2 года 54 дня 18 часов

9. Гранд-Каньон

Гранд-Каньон огромен.

Вот приблизительный план Гранд-Каньона над Нью-Йорком, а затем над Парижем:

А вот это над Швейцарией, а затем над Йеллоустонским национальным парком:

Он тоже очень глубокий. Его максимальная высота составляет 1857 метров (6093 фута).

Вот Skywalk, чтобы показать масштаб:

Итак, сколько времени потребуется самому мощному и лучшему в мире быстрому водяному насосу, чтобы превратить Гранд-Каньон в озеро?

Официальная оценка объема Гранд-Каньона Службой национальных парков составляет 5,45 триллиона кубических ярдов или 4167 кубических километров. Что получается так долго, чтобы наполниться водой:

Ответ: 2201 лет

Теперь давайте посмотрим на 3 разных объема бассейнов

Эта инфографика дает вам представление о различных объемах бассейнов трех размеров: насос, чтобы заполнить или опорожнить их. Посмотрите на самый большой в мире бассейн (фиолетовый контур) рядом с Центральным парком (кстати, бассейн находится в Сан-Альфонсо-дель-Мар, Чили).

Очень красивый бассейн:

1. Самый большой в мире бассейн

Пустое время/заполнение: 1 час 9 минут 36 секунд

2. Олимпийский бассейн

Пустое время/заполнение: 41,6 секунды

45.

Время опорожнения/наполнения: 1,5 секунды

И, наконец, давайте опорожним/заполним объемы 6 хорошо известных водоемов

Мы начнем с трех самых маленьких объемов водоемов: водохранилище Центрального парка, Гавань Сиднея и озеро Тахо.

Вот инфографика, помогающая визуализировать их различные объемы:

Итак, сколько времени, по вашему мнению, требуется самому быстрому водяному насосу в мире, чтобы опорожнить или заполнить эти объемы?

1. Central Park Reservoir

Answer: 17 hours 34 minutes 48 seconds

2. Sydney Harbour

Answer: 108 days 8 hours 9 minutes 36 seconds

3. Lake Тахо

Ответ: 79.75 лет

4. Озеро Байкал

Озеро Байкал — самое глубокое и объемное озеро в мире. В нем гораздо больше воды, чем в 5 Великих озерах вместе взятых.

Потребуется 156 озер Тахо, чтобы наполнить озеро Байкал.

Вот рисунок, помогающий визуализировать его огромный объем:

Как вы думаете, сколько времени потребуется самому мощному водяному насосу в мире, чтобы перекачать столько воды, сколько есть в озере Байкал?

Ответ: 12 464 года

5. Мексиканский залив

Вот инфографика, показывающая огромный объем воды в Мексиканском заливе:

А вот и озеро Байкал над Мексиканским заливом:

Сколько времени понадобилось бы самому быстрому водяному насосу в мире переместить эквивалент такого количества воды?

Ответ: 1,32 миллиона лет

6. Тихий океан

Тихий океан — самый большой океан на Земле. Он имеет 49,4% объема воды океана Земли.

Вот инфографика для сравнения объема воды в Тихом океане с Мексиканским заливом, озером Байкал (самое объемное озеро в мире) и озером Тахо:

  • 264 Мексиканский залив вписывается в Тихий океан Тихий океан
  • 4,37 миллиона Лейк-Тахо

Как долго наш водяной насос будет перекачивать эквивалент воды в Тихом океане?

Ответ: 348,58 миллионов лет

Надеюсь, вам понравилось читать эту статью. Пожалуйста, напишите его другу, если вы это сделали.

Вам также может быть интересно посмотреть нашу инфографику об обнаружении необычных объемов.

Источники
  1. Брошюра Voith Pumps. www.voith.com.
  2. Pentair Fairbanks Nijhuis. Linkedin.com.
  3. Краткое описание проекта модернизации насосной станции Эймейден. www.geonet.nl.
  4. Pentair Fairbanks Nijhuis Брошюра с обзором продукции. www.jung-pumpen.de.
  5. Северный морской канал. Wikipedia.org.
  6. Супертанкер класса TI Изображение предоставлено. www.marineinsight.com.
  7. Сравнение размеров Великой пирамиды Изображение предоставлено.
  8. Изображения установки самого мощного насоса в мире. Ссылки: Изображение 1, Изображение 2, Изображение 3, Изображение 4.
  9. Изображение самого большого в мире бассейна. www.snopes.com.

Мойки высокого давления | Главная Продукция для мастерских

Для тех, кто серьезно относится к уборке, John Deere предлагает широкий ассортимент моек высокого давления от легких до тяжелых. Наша сверхпрочная рама гарантирует, что наши стиральные машины не будут вибрировать и вызывать преждевременный износ.

Найти дилера о

Серия HR/электрический

Изображение Продукт Детали

HR-1400E

Купите HR-1400E сейчас

1400 PSI, электрическая ручная переноска, 1,5 л. с., двигатель 120 В

  • скорость потока 1,5 галлона в минуту
  • Полностью закрытый электродвигатель с воздушным охлаждением, внесен в список UL
  • Коленчатый насос с прямым приводом
  • Регулируемый разгрузочный клапан
  • Термопредохранительный клапан
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 25 футов. х 3⁄8 дюйма. шланг высокого давления с резьбовым соединением
  • Регулируемый угол распыления 0–60°

Серия HR / Бензин

Изображение Продукт Детали

HR-2620GHV



Купите HR-2620GHV сейчас

2600 PSI, газ
Двигатель Honda GC 160 см3

  • Расход 2,3 галлона в минуту
  • 2 полупневматические шины
  • 30 футов. х 1⁄4 дюйма. шланг высокого давления с резьбовым соединением
  • Удобная складная ручка с оберткой для шланга и держателем для зонда
  • Вертикальная тележка для удобства передвижения
  • Автономный бак для моющего средства
  • 3 форсунки для различных задач по уборке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком

HR-2620GMV



Купите HR-2620GMV сейчас

2600 фунтов на квадратный дюйм, газ
Двигатель 170 куб.см под брендом John Deere

  • Расход 2,3 галлона в минуту
  • 2 полупневматические шины
  • 30 футов. х 1⁄4 дюйма. шланг высокого давления с резьбовым соединением
  • Удобная складная ручка с оберткой для шланга и держателем для зонда
  • Вертикальная тележка для удобства передвижения
  • Автономный бак для моющего средства
  • 3 форсунки для самых разных задач по уборке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком

HR-2520GH



2500 PSI, газ
Двигатель Honda GC 160 см3

  • Расход 2,8 галлона в минуту
  • 2 полупневматические шины
  • 25 футов. х 1⁄4 дюйма. шланг высокого давления с резьбовым соединением
  • Удобная складная ручка с оберткой для шланга и держателем для зонда
  • Автономный бак для моющего средства
  • 3 форсунки для самых разных задач по уборке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для применения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком

HR-2800GH



2800 PSI, газ
Двигатель Honda GC объемом 187 см3

  • Расход 2,7 галлона в минуту
  • 2 полупневматические шины
  • 30 футов. х 1⁄4 дюйма. шланг высокого давления с резьбовым соединением
  • Удобная складная ручка с оберткой для шланга и держателем для зонда
  • Вертикальная конструкция тележки для удобства передвижения
  • Автономный бак для моющего средства
  • 3 форсунки для самых разных задач по уборке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком

HR-2800GM



2800 PSI, газ
Двигатель John Deere объемом 212 куб. см

  • Расход 2,7 галлона в минуту
  • 2 полупневматические шины
  • 30 футов. х 1⁄4 дюйма. шланг высокого давления с резьбовым соединением
  • Удобная складная ручка с оберткой для шланга и держателем для зонда
  • Вертикальная тележка для удобства передвижения
  • Автономный бак для моющего средства
  • 3 форсунки для самых разных задач по уборке — 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком

Серия PR / Бензин

Изображение Продукт Детали

ПР-3200ГМ



3200 фунтов на квадратный дюйм, газ
Двигатель John Deere объемом 212 куб. см

  • Расход 2,7 галлона в минуту
  • Регулируемый разгрузочный клапан
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Коленчатый насос с прямым приводом и керамическими поршнями
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Удобные ручки с оберткой для шланга и держателем для зонда
  • 3 быстроразъемные форсунки для широкого спектра задач по уборке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком

PR-3200GH



3200 PSI, газ
Двигатель Honda GX объемом 196 см3

  • Расход 2,7 галлона в минуту
  • Регулируемый разгрузочный клапан
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Коленчатый насос с прямым приводом и керамическими поршнями
  • Удобные ручки с оберткой для шланга и держателем для зонда
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • 3 быстроразъемные форсунки для широкого спектра задач по очистке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком

Алюминиевая рама PR-3200GMA



3200 PSI, газ
Двигатель John Deere с верхним расположением клапанов объемом 212 см3

  • Расход 2,7 галлона в минуту
  • Регулируемый разгрузочный клапан
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Коленчатый насос с прямым приводом и керамическими поршнями
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Удобные ручки с оберткой для шланга и держателем для зонда
  • 3 быстроразъемные форсунки для широкого спектра задач по уборке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком
  • Алюминиевые рамы с коррозионностойким порошковым покрытием
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Запатентованная виброизоляционная пластина с четырьмя резиновыми изоляторами

PR-3200GHA Алюминиевая рама



3200 PSI, газ
Двигатель Honda GX объемом 196 см3

  • Расход 2,7 галлона в минуту
  • Регулируемый разгрузочный клапан
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Коленчатый насос с прямым приводом и керамическими поршнями
  • Удобные ручки с оберткой для шланга и держателем для зонда
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • 3 быстроразъемные форсунки для широкого спектра задач по очистке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для применения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком
  • Алюминиевые рамы с коррозионностойким порошковым покрытием
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Запатентованная виброизоляционная пластина с четырьмя резиновыми изоляторами

PR-3800GM



3800 фунтов на квадратный дюйм, газ
Двигатель объемом 300 куб. см под брендом John Deere

  • Расход 3,2 галлона в минуту
  • Фиксированный разгрузочный клапан
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Коленчатый насос с прямым приводом и керамическими поршнями
  • Удобные ручки с оберткой для шланга и держателем для зонда
  • 3 быстроразъемные форсунки для широкого спектра задач по очистке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. Копье в сборе со спусковым крючком

PR-3800GH



3800 PSI, газ
Двигатель Honda GX 270 см3

  • Расход 3,2 галлона в минуту
  • Фиксированный разгрузочный клапан
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Коленчатый насос с прямым приводом и керамическими поршнями
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Удобные рукоятки с оберткой для шланга и держателем для зонда
  • 3 быстроразъемные форсунки для широкого спектра задач по очистке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств

PR-4200GM



4200 PSI, газ
Двигатель John Deere объемом 420 куб.см

  • Расход 4,0 галлона в минуту
  • Фиксированный разгрузочный клапан
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Коленчатый насос с прямым приводом и керамическими поршнями
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Удобные ручки с оберткой для шланга и держателем для зонда
  • 3 быстроразъемные форсунки для широкого спектра задач по очистке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком

PR-4200GH



4200 PSI, газ
Двигатель Honda GX объемом 389 см3

  • Расход 3,4 галлона в минуту
  • Фиксированный разгрузочный клапан
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Коленчатый насос с прямым приводом и керамическими поршнями
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Удобные ручки с оберткой для шланга и держателем для зонда
  • 3 быстроразъемные форсунки для самых разных задач по очистке — 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком

Алюминиевая рама PR-4200GMA



4200 PSI, газ
Двигатель John Deere с верхним расположением клапанов, 420 см3

  • Расход 4,0 галлона в минуту
  • Фиксированный разгрузочный клапан
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Коленчатый насос с прямым приводом и керамическими поршнями
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Удобные ручки с оберткой для шланга и держателем для зонда
  • 3 быстроразъемные форсунки для широкого спектра задач по очистке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком
  • Алюминиевые рамы с антикоррозионным порошковым покрытием
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Запатентованная виброизоляционная пластина с четырьмя резиновыми изоляторами

Алюминиевая рама PR-4200GHA



4200 PSI, газ
Двигатель Honda GX объемом 389 см3

  • Расход 3,4 галлона в минуту
  • Фиксированный разгрузочный клапан
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Коленчатый насос с прямым приводом и керамическими поршнями
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Удобные ручки с оберткой для шланга и держателем для зонда
  • 3 быстроразъемные форсунки для широкого спектра задач по очистке – 15°, 25° и моющее средство
  • Инжектор моющего средства низкого давления для нанесения рекомендуемых моющих средств
  • 36 дюймов. копье в сборе со спусковым крючком
  • Алюминиевые рамы с антикоррозионным порошковым покрытием
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемным соединением
  • Запатентованная виброизоляционная пластина с четырьмя резиновыми изоляторами

Серия AC / Электрический

Изображение Продукт Детали

AC-1500E



1500 PSI, электрическая ручная переноска, 2,0 л. с., двигатель 120 В

  • расход 2,0 галлона в минуту
  • Промышленный электродвигатель, внесен в список UL
  • 25 футов. х 3⁄8 дюйма. шланг высокого давления
  • Регулируемый угол распыления 0–65°
  • Промышленный коленчатый насос с прямым или ременным приводом
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Регулируемый разгрузочный клапан

AC-1500E-C



1500 PSI, электрический двигатель 2,0 л.с., 120 В

  • расход 2,0 галлона в минуту
  • Промышленный электродвигатель, внесен в список UL
  • 25 футов. х 3⁄8 дюйма. шланг высокого давления
  • Регулируемый угол распыления 0–65°
  • Промышленный коленчатый насос с прямым или ременным приводом
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Регулируемый разгрузочный клапан

AC-2500E



2500 PSI, электрический двигатель 6,0 л. с., 230 В

  • Расход 3,2 галлона в минуту
  • Промышленный электродвигатель, внесен в список UL
  • 25 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемными соединениями
  • Быстроразъемные насадки – 15°, 25° и моющее средство
  • Промышленный коленчатый насос с прямым или ременным приводом
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Регулируемый разгрузочный клапан

Серия AC / Бензин

Изображение Продукт Детали

AC-2700GH



2700 PSI, бензиновый двигатель Honda GX объемом 196 куб. см

  • расход 2,4 галлона в минуту
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемными соединениями
  • Быстроразъемные насадки – 15°, 25° и моющее средство
  • 36 дюймов. копье в сборе со спусковым крючком
  • Промышленный коленчатый насос с прямым или ременным приводом
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Регулируемый разгрузочный клапан

AC-3300GH



3300 фунтов на квадратный дюйм, газ
Двигатель Honda GX объемом 389 см3

  • Расход 3,3 галлона в минуту
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемными соединениями
  • Быстроразъемные насадки – 15°, 25° и моющее средство
  • 36 дюймов. копье в сборе со спусковым крючком
  • Промышленный коленчатый насос с прямым или ременным приводом
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Регулируемый разгрузочный клапан

AC-2500GH



2500 PSI, бензиновый двигатель Honda GX объемом 389 см3

  • Расход 4,4 галлона в минуту
  • Защитный кожух ремня на 1⁄4 оборота обеспечивает легкий доступ к ремням
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемными соединениями
  • Быстроразъемные насадки – 0°, 15°, 25° и 40°
  • 36 дюймов. копье в сборе со спусковым крючком
  • Внешний перепускной шланг – промышленный насос с прямым или ременным приводом с коленчатым валом
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Регулируемый разгрузочный клапан

AC-3500GH



3500 PSI, газ
Двигатель Honda GX объемом 389 см3

  • Расход 3,7 галлона в минуту
  • Защитный кожух ремня на 1⁄4 оборота обеспечивает легкий доступ к ремням
  • 50 футов. х 3⁄8 дюйма. шланг высокого давления с быстроразъемными соединениями
  • Быстроразъемные насадки – 0°, 15°, 25° и 40°
  • 36 дюймов. копье в сборе со спусковым крючком
  • Внешний перепускной шланг – промышленный насос с коленчатым валом с прямым или ременным приводом
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • Регулируемый разгрузочный клапан

GatorPal™ / Бензин

9
  • Термопредохранительный клапан для предотвращения перегрева насоса
  • 100 футов. х 3⁄8 дюйма. не оставляющий следов шланг с быстроразъемным соединением, ограничителями поворота и изгиба и барабаном для шланга
  • 36 дюймов. копье с резиновой рукояткой и профессиональным пистолетом с изолированным спусковым крючком с предохранителем
  • Быстроразъемные насадки – 0°, 15°, 25° и 40°
  • Изображение Продукт Детали

    Сельскохозяйственная/коммерческая серия — горячая вода

    Изображение Продукт Детали

    AC-1500EH



    1500 PSI, электрический двигатель 2,0 л. с., 120 В

    • расход 2,0 галлона в минуту
    • Коленчатый насос с прямым приводом
    • Быстроразъемные насадки – 0°, 15°, 25° и 40°
    • Промышленный электродвигатель, 35 футов. шнур питания с GFCI
    • Регулируемый разгрузочный клапан
    • Инжектор моющего средства высокого давления для нанесения рекомендуемых моющих средств
    • Энергоэффективный теплообменник
    • Конструкция горелки с верхним пламенем для повышения эффективности использования топлива и упрощения поиска и устранения неисправностей и технического обслуживания
    • Высококачественный топливный фильтр/водоотделитель обеспечивает подачу чистого топлива
    • Горелка дизельная или керосиновая № 1 или № 2
    • Дренаж теплообменника для подготовки к зиме и предотвращения замерзания
    • 50 футов. х 3⁄8 дюйма. напорный шланг в стальной проволочной оплетке
    • Пистолет с регулируемым изолированным двойным копьем и спусковым крючком
    • Перечислен CSA

    AC-2000EH



    2000 PSI, электрический двигатель 4,0 л. с., 230 В

    • расход 2,8 галлона в минуту
    • Коленчатый насос с прямым приводом
    • Быстроразъемные насадки – 0°, 15°, 25° и 40°
    • Промышленный электродвигатель, 35 футов. шнур питания с GFCI
    • Регулируемый разгрузочный клапан
    • Инжектор моющего средства высокого давления для нанесения рекомендуемых моющих средств
    • Энергоэффективный теплообменник
    • Конструкция горелки с верхним пламенем для повышения эффективности использования топлива и упрощения поиска и устранения неисправностей и технического обслуживания
    • Высококачественный топливный фильтр/водоотделитель обеспечивает подачу чистого топлива
    • Горелка дизельная или керосиновая № 1 или № 2
    • Дренаж теплообменника для подготовки к зиме и предотвращения замерзания
    • 50 футов. х 3⁄8 дюйма. напорный шланг в стальной проволочной оплетке
    • Пистолет с регулируемым изолированным двойным копьем и спусковым крючком
    • Перечислен CSA

    AC-3000EH



    3000 PSI, электрический двигатель 8,0 л. с., 230 В

    • Расход 3,5 галлона в минуту
    • Ременный привод насоса коленчатого вала
    • Фиксированная насадка 15°
    • Промышленный электродвигатель, 35 футов. шнур питания с GFCI
    • Регулируемый разгрузочный клапан
    • Инжектор моющего средства высокого давления для нанесения рекомендуемых моющих средств
    • Энергоэффективный теплообменник
    • Конструкция горелки с верхним пламенем для повышения эффективности использования топлива и упрощения поиска и устранения неисправностей и технического обслуживания
    • Высококачественный топливный фильтр/водоотделитель обеспечивает подачу чистого топлива
    • Горелка дизельная или керосиновая № 1 или № 2
    • Дренаж теплообменника для подготовки к зиме и предотвращения замерзания
    • 50 футов. х 3⁄8 дюйма. напорный шланг в стальной проволочной оплетке
    • Пистолет с регулируемым изолированным двойным копьем и спусковым крючком
    • Перечислен CSA

    Серия AC / Горячая вода Бензин

    Изображение Продукт Детали

    c-7425-07d9-dc50-1f2dd35f6aa6-3″>

    2500 PSI, бензиновый двигатель Honda GX объемом 196 см3

    • 2,6 галлона в минуту, скорость потока
    • Коленчатый насос с прямым приводом
    • Инжектор моющего средства низкого давления
    • Быстроразъемные насадки – 0°, 15°, 25° и 40°
    • Регулируемый разгрузочный клапан
    • Инжектор моющего средства высокого давления для нанесения рекомендуемых моющих средств
    • Энергоэффективный теплообменник
    • Конструкция горелки с верхним пламенем для повышения эффективности использования топлива и упрощения поиска и устранения неисправностей и технического обслуживания
    • Высококачественный топливный фильтр/водоотделитель обеспечивает подачу чистого топлива
    • Горелка дизельная или керосиновая № 1 или № 2
    • Дренаж теплообменника для подготовки к зиме и предотвращения замерзания
    • 50 футов. х 3⁄8 дюйма. напорный шланг в стальной оплетке
    • Пистолет с регулируемым изолированным двойным копьем и спусковым крючком

    c-7425-07d9-dc50-1f2dd35f6aa6-3″>

    3500 PSI, бензиновый двигатель Honda GX объемом 389 см3

    • Расход 3,3 галлона в минуту
    • Коленчатый насос с прямым приводом
    • Инжектор моющего средства низкого давления – фиксированная насадка 15°
    • Регулируемый разгрузочный клапан
    • Инжектор моющего средства высокого давления для нанесения рекомендуемых моющих средств
    • Энергоэффективный теплообменник
    • Конструкция горелки с верхним пламенем для повышения эффективности использования топлива и упрощения поиска и устранения неисправностей и технического обслуживания
    • Высококачественный топливный фильтр/водоотделитель обеспечивает подачу чистого топлива
    • Горелка дизельная или керосиновая № 1 или № 2
    • Дренаж теплообменника для подготовки к зиме и предотвращения замерзания
    • 50 футов. х 3⁄8 дюйма. напорный шланг в стальной проволочной оплетке
    • Пистолет с регулируемым изолированным двойным копьем и спусковым крючком

    ПЕСКОСТРУЙНАЯ МАШИНА

    Номер модели/детали Артикул Подходит для модели

    АВ-3000-0000

    Насадка для пескоструйной обработки

    УДЛИНИТЕЛЬНЫЕ ШЛАНГИ

    Номер модели/детали Артикул Подходит для модели

    АВДЖ-0851-0338

    Удлинительный шланг 3/8” x 50’

    Все модели PR и AC



    АВДЖ-0851-0341

    Удлинительный шланг 3/8” x 23’

    HR-1400E,
    PR-3000GH,
    AC-1500 E/C,
    AC-2700GH,
    AC-2500GH

    АВДЖ-0850-0199

    Удлинительный шланг 3/8” x 50’

    Модели с подогревом воды серии AC

    ИНЖЕКТОРЫ ДЛЯ МОЮЩИХ СРЕДСТВ

    Номер модели/детали Артикул Подходит для модели

    АВДЖ-8400-0021

    Низкое давление

    АВДЖ-0050-0161

    Химический инжектор высокого давления, 65 градусов

    Все модели, кроме
    HR-1400E,
    HR-2420GH,
    AC-1500E/C

    АВДЖ-0018-0148

    сопло

    Сменный наконечник для
    AWJ-8400-0021

    ВРАЩАЮЩИЕСЯ СОПЛА

    Номер модели/детали Артикул Подходит для модели

    АВДЖ-7300-0003

    Вращающаяся насадка с быстроразъемным соединением, отверстие 3,0

    HR-2520GH,
    HR-2800GH/GM,
    PR-3200GH/GM и
    AC-2700GH

    АВЖ-7300-0035

    Вращающаяся насадка с быстроразъемным соединением, отверстие 3,5

    PR-3800GH/GM,
    PR-4200GH/GM и
    AC-3300GH

    АВДЖ-0018-0369

    Вращающееся сопло с копьем, 1,2 мм

    HR-1400E, HR-2620GHV
    и AC-1500E/-C

    ФОРСУНКИ БЫСТРОГО СОЕДИНЕНИЯ

    Номер модели/детали Артикул Подходит для модели

    АВДЖ-4027-0000

    4 насадки, 0,15, 25 и 40 градусов, отверстие 2,7

    HR-2620GHV
    HR-2620-GMV

    АВДЖ-4003-0000

    4 насадки, 0,15, 25 и 40 градусов, отверстие 3,0

    CC-3200GH
    PR-3200GH/GM
    АС-2700GH

    АВДЖ-4033-0000

    4 насадки, 0,15, 25 и 40 градусов, отверстие 3,3

    HR-2800GH/GM
    PR-3800GH/GM

    АВДЖ-4035-0000

    4 насадки, 0,15, 25 и 40 градусов, отверстие 3,5

    АС-3300GH

    АВДЖ-4037-0000

    4 насадки, 0,15, 25 и 40 градусов, отверстие 3,7

    CC-4200GH
    HR-2520GH
    PR-4200GH/GM

    АВДЖ-4004-0000

    4 насадки, 0,15, 25 и 40 градусов, отверстие 4,0

    AC-2500E
    AC-3500GH

    АВДЖ-4055-0000

    4 насадки, 0,15, 25 и 40 градусов, отверстие 5,5

    АС-2500GH

    АВДЖ-0018-0302

    Форсунка Q/C 0 градусов, отверстие 3,0

    HR-2510GH,
    HR-2710GH,
    PR-3000GH/GS,
    AC-2700GH/GS

    АВДЖ-0018-0150

    Сопло Q/C 15 градусов, отверстие 3,0

    HR-2510GH,
    HR-2710GH,
    PR-3000GH/GS,
    AC-2700GH/GS

    АВДЖ-0018-0304

    Сопло Q/C 40 градусов, отверстие 3,0

    HR-2510GH,
    HR-2710GH,
    PR-3000GH/GS,
    AC-2700GH/GS

    АВДЖ-0018-0257

    Сопло Q/C 0 градусов, отверстие 3,5

    PR-3400GH/GS,
    PR-4000GH/GS,
    AC-3000GS,
    AC-3300GH

    АВДЖ-0018-0258

    Сопло Q/C 15 градусов, отверстие 3,5

    PR-3400GH/GS,
    PR-4000GH/GS,
    AC-3000GS,
    АС-3300GH

    АВДЖ-0018-0259

    Сопло Q/C 25 градусов, отверстие 3,5

    PR-3400GH/GS,
    PR-4000GH/GS,
    AC-3000GS,
    AC-3300GH

    АВДЖ-0018-0260

    Сопло Q/C 40 градусов, отверстие 3,5

    PR-3400GH/GS,
    PR-4000GH/GS,
    AC-3000GS,
    AC-3300GH

    КАТУШКА ДЛЯ ШЛАНГА

    Название модели/детали Артикул Подходит для модели

    50-0195

    Катушка для шланга 13 дюймов, макс. 150 футов
    Длина шланга

    ЖЕЗЛЫ И МОЩНАЯ МЕТЛА

    Номер модели/детали Артикул Подходит для модели

    АВДЖ-0016-0443

    Копье с регулируемым соплом

    HR-1400E и
    HR-2420GH

    АВДЖ-0016-0418

    Копье 36 дюймов с рукояткой

    AC-2500E,
    AC-3500GH

    АВДЖ-0016-0366

    Копье 1/4″ с быстроразъемным соплом

    HR-2510GH,
    HR-2710GH,
    AC1500E/C,
    PR Series,
    AC-2700GH/GS,
    AC-3000GS,
    AC-3500GH

    АВЖ-7012-2503

    14-дюймовая механическая щетка, макс. 3000 PSI

    ПИСТОЛЕТ

    Номер модели/детали Артикул Подходит для модели

    АВДЖ-0016-0001

    Курковый пистолет до 4000 фунтов/кв. дюйм

    Серия переменного тока

    АВДЖ-0016-0441

    Пистолет и трубка до 4000 фунтов на квадратный дюйм, 3/8-NPT

    Серия PR

    АВДЖ-0016-0442

    Пистолет и трубка до 4000 фунтов на квадратный дюйм, 1/4 дюйма BSP-M

    Серия HR

    МОЮЩИЕ СРЕДСТВА

    Номер модели/детали Артикул Подходит для модели

    АВДЖ-4018-ДЖД01

    Универсальный очиститель — 4 галлона в коробке

    Все модели

    АВДЖ-4034-ДЖД01

    Подготовка поверхности — 4 галлона/упаковка

    Все модели

    AW-4059-JD01

    Обезжириватель для тяжелых условий эксплуатации, 4 галлона в ящике

    Все модели

    ВИЛКИ И РОЗЕТКИ ДЛЯ БЫСТРОГО СОЕДИНЕНИЯ

    Номер модели/детали Позиция Подходит для модели

    АВДЖ-0017-0001

    Головка 1/4F x 1/4

    АВДЖ-0017-0002

    Заглушка 1/4M x 1/4

    АВДЖ-0017-0004

    Муфта 3/8F x 1/4

    АВДЖ-0017-0005

    Заглушка 3/8M x 3/8

    АВДЖ-0017-0006

    Заглушка 3/8F x 3/8

    АВДЖ-0017-0007

    3/8F x 3/8 Муфта

    АВДЖ-0017-0017

    Заглушка 1/4F x 1/4

    АВДЖ-0017-0028

    Головка 1/4M x 1/4

    АВДЖ-0017-0029

    Головка 1/2M x 3/8

    90-дневная гарантия предоставляется на пескоструйный аппарат, удлинительные шланги, инжекторы моющих средств, удлинительные трубки, вращающиеся щетки, вращающиеся насадки, быстроразъемные насадки, моющие средства и катушку для шланга.

    Лучший воздушный насос для воздушных шаров ~ 7 лучших воздушных насосов для воздушных шаров в 2022 году (обзор)0164

  •  #2 Портативный баллонный воздушный насос Yofit с двойным соплом
  •  #3 Tota Ручной двухходовой баллонный воздушный насос двойного действия
  •  #4 NuLink Электрический портативный воздушный насос с двойным соплом
  •  #5 Косбон Баллонный воздушный насос
  • 3 #  Mesha Balloon Air Pump
  •  #7  Party Zealot Balloon Air Pump
  • Как мы решили
  • Лучший баллонный насос Руководство покупателя
  • Наиболее важные характеристики, которые следует учитывать
  • это лучший баллонный воздушный насос . Мы выбрали его из-за удобного управления кабелем питания, красочного, забавного внешнего вида, двойного действия сопла, безопасности и удобства использования для детей, а также легкого веса. Дети ЛЮБЯТ воздушные шары, даже взрослые, поэтому, если вы ищете лучшие игрушки и игры для своей семьи, воздушный насос из воздушного шара может быть неортодоксальным, но вполне может стать хитом.

    Продажа

    ID IDAODAN Portable Dual Nozzle Rose Red 110V…

    (40581)

    Распродажа

    Портативная двойная насадка YOFIT 110 В, 600 Вт, электрическая…

    (2799)

    Ручной двухходовой баллонный насос двойного действия Tota…

    (8715)

    Мы протестировали ряд популярных потребительских баллонных воздушных насосов, чтобы найти лучший из доступных на рынке. Мы предпочитали баллонные насосы, предназначенные для перекачивания воздуха, а не гелия, которые весят не более трех фунтов и имеют размеры не более 8,2 x 6,5 x 5,6 дюймов. Для электрических вариантов мы предпочли насосы с номинальным давлением воздуха от 18 000 до 22 000 Па, как минимум двумя нагнетательными соплами и яркими, праздничными цветами. Продолжайте читать, чтобы узнать больше о других высококачественных баллонных воздушных насосах, доступных для покупки.

    Топ-7 лучших баллонных воздушных насосов

     #1  IDAODAN Портативный баллонный воздушный насос с двумя насадками

    Распродажа

    40 581 отзыв

    Наш выбор № 1 — портативный баллонный воздушный насос с двумя насадками IDAODAN

    Награда: ЛУЧШИЙ ВЫБОР

    ПОЧЕМУ НАМ ЭТО НРАВИТСЯ: Он ультракомпактный (7,87”x6,29”x5,11”), легкий ( 2 фунта), а резиновые нижние ручки делают его прочным, сохраняя при этом максимальную производительность и веселый праздничный вид.

    Читать Полный обзор : портативные электрические декорации электрического надувания Идаодана

    Pros

    • может надувать два с только
    • резиновые захваты на дне. Минусы

      • Не поставляется с воздушными шарами или другими аксессуарами

      Портативный воздушный насос для воздушных шаров Idaodan представляет собой портативный насос с двумя насадками для латексных негелиевых воздушных шаров. Он весит 2 фунта и имеет размеры 7,87 «x 6,29».«x5.11», что делает его одной из самых компактных и легких доступных моделей. Он оснащен двумя обычными и двумя маленькими соплами, которые рассчитаны на 18000–22000 Па, а в дополнение к стандартной кнопке питания одна большая насадка работает как кнопка питания для дополнительного удобства. Кроме того, он оснащен резиновыми захватами на дне, чтобы насос не соскальзывал с поверхностей и не мог быть легко опрокинут, а стандартный двухконтактный блок питания имеет отсек для хранения с защелкивающейся крышкой, встроенной в устройство.

      Легкий и компактный размер делает его очень портативным и удобным для хранения, а также удобным для детей, а резиновые накладки позволяют свести к минимуму несчастные случаи в оживленной комнате, полной детей. Он не поставляется с воздушными шарами или какими-либо другими аксессуарами, чтобы сделать его готовым к использованию, но у него достаточно мощности для большинства ваших потребностей, и он одновременно защищен от детей и удобен для детей, что делает его лучшим. выбор для любой вечеринки или мероприятия. Если вы хотите накачать шины своего автомобиля, вы можете вместо этого прочитать наше руководство по накачке шин.

       #2  Yofit Портативный баллонный воздушный насос с двумя насадками

      Распродажа

      2 799 отзывов

      Наш выбор № 2 — портативный баллонный воздушный насос Yofit с двумя насадками

      Награда: ПОЧЕТНОЕ УПОМИНАНИЕ

      ПОЧЕМУ НАМ ЭТО НРАВИТСЯ: Предлагает большую мощность и производительность, а также легкое переключение в автоматическом или ручном режиме. режимы надувания и запасная насадка делают его щедрым.

      Читать весь обзор . почти 2,9 фунта

    Портативный баллонный воздушный насос Yofit с двумя насадками оснащен двумя насадками для баллонов с большим горлом и двумя для баллонов с малым горлом и предназначен для латексных шаров стандартного размера с номинальным давлением воздуха от 18 000 до 22 000 Па. . Это несколько более тяжелый насос на 2,9фунтов с размерами 8,2 x 6,5 x 5,6 дюймов. Он оснащен переключателем питания двойного действия: одно короткое нажатие включает автоматический режим, а нажатие и удержание переключает его в ручной режим, что позволяет вам контролировать степень надувания воздушного шара, что может быть полезно, например, для другие вещи, слегка недораздутые воздушные шары, чтобы они не лопнули. Если лопание воздушных шаров вызывает у вас и ваших детей большой страх, то мы рекомендуем что-то менее вероятное, что лопнет, что также отлично подходит для творчества ваших детей, лучшую бумагу для оригами.

    Его вес делает его немного менее удобным для путешествий, чем некоторые модели. Тем не менее, его высокопроизводительная мощность, дополнительные функции управления, которые могут помочь сделать воздушные шары менее склонными к лопанию, и входящая в комплект запасная насадка делают его отличным вариантом для более надежной помпы для детей и несчастных случаев, которая по-прежнему имеет веселый и праздничный вид, и это все еще легкий и достаточно компактный, чтобы быть достаточно портативным. Когда вы заправляете шины, вы также можете подумать о лучшем манометре.

     #3  Ручной двухходовой баллонный воздушный насос двойного действия Tota

    8 715 отзывов

    Наш выбор № 3 — ручной двухходовой баллонный воздушный насос двойного действия Tota

    Награда: ЛУЧШЕЕ РУКОВОДСТВО

    ПОЧЕМУ НАМ ЭТО НРАВИТСЯ: Недорогой карманный ручной насос, которым легко и весело пользоваться. используйте, продолжая выполнять свою работу, и это отлично подходит для раздачи гостям, которые хотят принять участие в надувании.

    Читать весь обзор : Двухходовой воздушный насос Tota для воздушных шаров

    Pros

    • Идеально подходит для вечеринки
    • Портативный, легкий и не требует питания
    • Надувается при одновременном накачивании и выкачивании, поэтому вы не тратите энергию

    Минусы

    • Не так эффективен, как электрический насос
    • Может быть более долговечным

    Ручной двухходовой баллонный воздушный насос двойного действия Tota представляет собой ручной пластиковый ручной насос, предназначенный для большинства латексов стандартного размера. надувные шарики. 11 дюймов x 1,97″x1,18″ и сверхлегкий 3,2 унции, его легко брать с собой куда угодно и он не требует питания, что делает его более безопасным для детей и отлично подходит для использования на открытом воздухе. Его конструкция двойного действия означает, что он нагнетает воздух, одновременно толкая и вытягивая, что делает его более эффективным, чем большинство ручных насосов.

    Это отличный насос для раздачи на вечеринках гостям и детям, которые хотят развлечься, надувая собственные воздушные шары, что делает его отличным подарком для вечеринки. Его конструкция двойного действия и тот факт, что он не требует питания, также делают его универсальным насосом, но его тонкая пластиковая конструкция делает его менее долговечным, чем электрический насос. Это также означает, что он гораздо менее эффективен для большого количества воздушных шаров. Тем не менее, с точки зрения портативности, развлечения и простоты использования, это отличный экономичный вариант, который может добавить дополнительное измерение вечеринкам и мероприятиям. Однако, если вам нужно немного больше мощности воздушного потока, вам понадобится насос для накачки шин и лучший набор механических инструментов.

     #4  Электрический портативный баллонный воздушный насос с двумя насадками NuLink

    Распродажа

    8 478 отзывов

    Наш выбор №4 — электрический портативный баллонный воздушный насос с двойным соплом NuLink

    Награда: САМЫЙ ПОРТАТИВНЫЙ

    ПОЧЕМУ НАМ ЭТО НРАВИТСЯ: Он очень легкий (1,2 фунта), компактный, но прочный и полностью функциональный. с дополнительными вариантами надувания, включая выключатель, встроенный в само сопло.

    Читать полный обзор : декорация электрической инфляции Nulink

    PROS

    • СОБЛЮДАЕТСЯ АВТО и РУКОВОДСТВО.

      • Немного слабее при 13 000 Па

      Электрический портативный баллонный воздушный насос с двумя насадками NuLink оснащен двумя большими и двумя маленькими насадками. Одно из больших сопел можно нажать, когда основная кнопка питания находится в положении OFF, чтобы активировать режим ручного накачивания, что позволяет легко контролировать желаемую степень надувания. Это сверхлегкий 1,2 фунта с размерами 7 3/4″x5″x6″, а шнур питания легко хранится во встроенном отсеке, когда он не используется.

      NuLink значительно менее мощный, чем многие модели, рассчитанный только на 13 000 Па, что означает, что он не будет выполнять большие объемы работ так же быстро и эффективно, как некоторые. Тем не менее, он также значительно легче и меньше, чем большинство электрических насосов, что позволяет детям легко брать его с собой на вечеринки. Добавленная возможность ручного надувания также означает, что он немного более универсален, что делает его отличным ультрапортативным выбором для детей и небольших вечеринок. Однако вы, вероятно, не сможете использовать это для шин на своем лучшем электрическом велосипеде.

       #5  Баллонный воздушный насос Kosbon

      10 280 отзывов

      Наш выбор № 5 — воздушный насос для баллонов Kosbon. различные варианты, галстуки из воздушных шаров, инструменты для завязывания и многое другое, чтобы вы могли сразу начать вечеринку.

      Плюсы

      • Fast and consistent motor for high-volume jobs
      • Removable small-tip nozzles
      • ETL approved safe design

      Cons

      • Heavier than many models, at nearly 3.4 lb

      The Kosbon Balloon Air Насос имеет две большие насадки (одна гибкая) и две съемные маленькие насадки. Он имеет номинальное давление воздуха от 18 000 до 22 000 Па и предназначен для сверхбыстрого и последовательного надувания латексных или аналогичных воздушных шаров стандартного размера и имеет переключаемые автоматический и ручной режимы надувания. При весе 3,44 фунта это один из самых тяжелых электрических насосов на рынке, и он менее компактен, чем некоторые модели с размерами 8,3 x 6,7 x 5,9 дюйма. ”, но все еще достаточно портативный для взрослых.

      В комплект входит множество дополнительных принадлежностей, которые делают его максимально удобным в использовании, в том числе 90 цветных стандартных и 13 воздушных шаров «С днем ​​рождения», 20 зажимов для цветов, 3 цветных ленты для воздушных шаров, 2 инструмента для завязывания. , 2 рулона декоративной ленты для соединения воздушных шаров и рулон декоративных точек. Это отличное соотношение цены и качества для полнофункционального, мощного насоса с достаточным количеством аксессуаров, чтобы начать вечеринку прямо из коробки. Вскоре это станет одним из ваших лучших инструментов для организации вечеринки.

       #6  ​​ Воздушный насос Mesha Ball

      3 775 отзывов

      Наш выбор № 6 — воздушный насос Mesha Balloon. , Этот баллонный воздушный насос является экономичным выбором, который идеально подходит как для новичков, так и для ветеранов вечеринок.

      Читать полный обзор : Электрический инфлятор MESHA Портативный декоративный воздушный шар

      Pros

      • Работа как для стандартного латекса, так и для декоратистов
      • Safe для детей
      • Excure Light для дополнительной переносимости

      Cons

    Cons

    Cons

    Cons

    Cons

      Cons

        . более 2 часов подряд

        Воздушный насос Mesha Balloon оснащен двумя большими (одна гибкая, которая также служит переключателем режима ручного надувания) и двумя маленькими соплами и имеет номинальное давление воздуха 18000-22000 Па. Он достаточно легкий, весит 2,6 фунта и имеет размеры 8,1×6,5×5,2 дюйма. Кабель питания этого баллонного воздушного насоса помещается во встроенный отсек, когда он не используется, и предназначен для быстрого и последовательного надувания латексных и других подобных воздушных шаров стандартного размера. Он предлагает как автоматический режим, когда основная кнопка питания находится в положении «ВКЛ», так и ручной режим накачивания путем нажатия на большую синюю насадку, когда основное питание отключено.

        Это превосходный универсальный баллонный воздушный насос, достаточно портативный, простой в использовании, надежный и ярко окрашенный для праздничного вида. Несмотря на то, что в нем отсутствуют какие-либо прилагаемые аксессуары или уникальные функции, это отличная цена для высококачественного насоса, который удовлетворит большинство ваших потребностей.

         #7  Воздушный насос для воздушных шаров Party Zealot

        238 отзывов

        Наш выбор № 7 — Воздушный насос для воздушных шаров Party Zealot

        Награда: САМЫЙ БЫСТРЫЙ

        ПОЧЕМУ НАМ ЭТО НРАВИТСЯ: Простой в использовании, с множеством вариантов мощности и размера для большинства работ, его красочный внешний вид и прилагаемые аксессуары, такие как 100 воздушных шаров, позволяют легко начать праздник.

        Прочитать полный обзор : Украшение для электрического надувного устройства Party Zealot

        Плюсы

        • Надувает десятки баллонов за считанные минуты
        • Включает 100 стяжек для воздушных шаров и другие аксессуары0164

        Минусы

        • Немного тяжелее, чем многие модели

        Воздушный насос для воздушных шаров Party Zealot оснащен двумя насадками для латексных шаров с большой горловиной и двумя для латексных шаров с маленькой горловиной. Он весит 2,25 фунта и имеет размеры 8,5 x 7,1 x 5,8 дюйма, что делает его немного более громоздким и тяжелым, чем многие модели. Он имеет номинальное давление воздуха 18000–22000 Па и может заполнить примерно 100 латексных шаров стандартного размера менее чем за 30 минут, что делает его одним из самых быстрых насосов на рынке, а стандартный кабель питания помещается в собственный встроенный отсек. для беспрепятственного хранения.

        Несмотря на то, что его размер и вес немного увеличились, что делает его немного менее портативным для детей, он по-прежнему безопасен и прост в использовании для детей и взрослых, а его повышенная скорость делает его более эффективным и экономит время для больших вечеринок и мероприятий, в то же время быть красочным и забавным в использовании.

        Как мы решили

        Воздушные насосы для воздушных шаров значительно экономят время для небольших мероприятий и вечеринок, так как у вас будет больше времени, чтобы насладиться праздником. Если у вас много мероприятий и вечеринок, хорошей идеей будет покупка собственной, и на рынке есть множество моделей, которые отлично работают, но при этом недороги.

        Мы ограничили наши испытания автоматическими надувными баллонами и ручными баллонными насосами, которые перекачивают воздух, а не гелий, отдав предпочтение легким и простым в использовании насосам. Что касается электрических баллонных насосов, нам, как правило, нравились насосы, которые были рассчитаны на надувание латексных шаров при давлении 18000–22000 Па, имели размеры не более 8,2 x 6,5 x 5,6 дюймов, весили менее трех фунтов и имели как минимум два уровня надувания. сопла.

        Мы также предпочли помпы с удобными дополнительными функциями, такими как встроенный механизм завязывания баллонов, переключаемые кнопки питания для автоматического и полуавтоматического наполнения, а также шнуры питания, которые складываются в устройство для удобного хранения без помех.

        Мы также предпочли насосы, которые поставлялись с набором воздушных шаров, чтобы вы могли начать. Для наших целей мы остановились на насосах, которые были разработаны для надувания стандартных круглых латексных шаров, а не фольгированных шаров или воздушных шаров для магических шоу, а также исключили профессиональные баллонные насосы, специальные воздушные шаровые насосы для животных, отдав предпочтение более экономичным потребительским моделям

        .

        Наиболее важные функции, которые следует учитывать

        1. Простота и безопасность использования для детей
          Хотя обычно воздушные шары надувают взрослые, рекомендуется найти насос, который будет легким и достаточно компактным, чтобы его можно было носить и перемещать, и достаточно простым в использовании для детей. Дети любят надувать воздушные шары на вечеринках, и нет причин, по которым они не могут этого сделать, потому что насос слишком громоздкий и сложный в использовании.
        2. Красочный, праздничный вид
          Так как это будет заметная часть вашей вечеринки или мероприятия, лучше, чтобы воздушный насос, который вы выберете, не был унылой серой коробкой, подключенной к стене. К счастью, большинство насосов, доступных на рынке, представлены в забавных ярких цветах, идеально подходящих для вечеринок, которые понравятся детям.
        3. Гелий или O2?
          Баллонные насосы, которые перекачивают воздух, обычно не перекачивают гелий и наоборот, и некоторые описания продуктов могут сбивать с толку, поэтому убедитесь, что вы покупаете правильный инструмент для правильной работы. Большинство бытовых воздушных насосов для воздушных шаров предназначены для перекачки воздуха — чаще всего можно пойти в магазин товаров для вечеринок или в аналогичный бизнес, чтобы надуть гелиевые воздушные шары, — хотя доступны потребительские насосы, которые качают гелий. Тем не менее, поиск в Google по запросу «насосы для баллонов с гелием» обычно выдает много насосов только для воздуха, поэтому потребитель должен проявлять должную осмотрительность.
        4. Номинальное давление воздуха
          Мощность насоса измеряется в атмосферном давлении или в Па, что аналогично тому, как шины оцениваются в PSI или в фунтах на квадратный дюйм давления воздуха. Вообще говоря, для электрического насоса вам нужен рейтинг PA не менее 18 000 Па и не более 22 000 Па. Слишком большое давление воздуха будет надувать воздушный шар так быстро, что он рискует лопнуть, и, очевидно, что слишком малое давление не будет надувать его достаточно быстро, чтобы использовать воздушный насос. Как правило, рейтинги негелиевых воздушных шаров, предназначенных для вечеринок и мероприятий, предназначены для латексных и других стандартных воздушных шаров, а не для фольгированных или других, для которых обычно требуется гелий.
