Виды насосных станций водоснабжения

Главная – Насосные станции водоснабжения – Виды насосных станций водоснабжения

Виды насосных станций водоснабжения классифицируются по нескольким параметрам в соответствии с выполняемыми функциями и характером установки. Общее назначение всех насосных станций – это увеличение давления воды, подающейся в системы водоснабжения частных потребителей и промышленных объектов. Существует пять категорий насосных станций:

Станции первого подъема НС 1;
Станции второго подъема НС 2;
Станции последующих подъемов НС 3 и далее, в зависимости от необходимого уровня подъема воды;
Станции подкачки НСП;
Станции циркуляционные ЦНС;

Принципы работы насосных станций водоснабжения

Принципиальная схема подключения элементов водопроводных насосных станций выглядит как последовательное соединение конструктивных модулей, каждый из которых является важным звеном цепи водоснабжения:

насосные станции разного уровня подъема;
насосная станция подкачки;
водозаборное устройство;
накопительные емкости;
очистные сооружения;
водонапорная башня;
водопроводная сеть.

Насосные станции первого подъема

Насосные станции первого подъема подключаются к водозаборному устройству и перекачивают воду в сооружения, предназначенные для очистки воды. В некоторых случаях очистка не требуется, и вода поступает непосредственно в накопительные емкости, коими могут являться как водные резервуары РЧВ, так и водонапорные башни и гидропневмобаки. Случаи, когда вода со станции первого подъема поступает в водоснабжающую систему, достаточно редки, но тем не менее встречаются. В течение суток такие станции работают в равномерном режиме, без перерывов.

Насосные станции второго подъема

Насосные станции второго подъема забирают воду из резервуаров чистой воды и перекачивают ее либо непосредственно в водообеспечивающие системы, либо в водонапорные башни. Основная функция башен – обеспечение бесперебойной подачи воды потребителям при неравномерной нагрузке. Станции второго подъема функционируют в прерывистом режиме, максимально приближенном к режимам потребления объектов водоснабжения.

Насосные станции подкачки и циркуляционные станции

При необходимости обеспечения повышенного уровня давления воды, как правило, требуемого на промышленных предприятиях и в зданиях большой этажности, используются станции подкачки. Режим работы таких станций неразрывно связан с графиком водопотребления объектов.

Насосные станции циркуляционного типа устанавливаются на промышленных объектах и являются звеном замкнутой системы водоснабжения.

Подобные станции имеют в составе три типа насосов, разделяющихся по назначению:

Перекачивающие отработанный носитель в охладительные емкости;
Подающие воду в очистительные модули;
Обеспечивающие подачу воды к оборудованию либо для техпроцессов.

Циркуляционные насосы функционируют по расписанию, утвержденному на производстве.

Классификация насосных станций

Область применения насосных станций, их конструкция и способ монтажа лежат в основе классификации оборудования. Существуют варианты монтажа насосов в вертикальном и горизонтальном исполнении, с положительной и отрицательной высотой забора воды.

Помещения, предназначенные для организации машинных залов, могут быть заглубленными, полузаглубленными и незаглубленными. Машинный зал полузаглубленных станций разделяется на два уровня, наземный и подземный, а заглубленные станции совсем не имеют поверхностной части. По типу управления оборудованием разделяют ручные, автоматические, полуавтоматические и дистанционные системы.

Категорирование насосных станций по уровню подачи воды

Насосные станции водоснабжения подразделяются на три типа по уровню обеспеченности водоснабжения. Отличия заключаются в максимальном времени перерыва подачи воды, количестве обслуживаемого населения и длительностью снижения уровня подачи воды.

	Максимальный перерыв в подаче воды.	Категория обслуживаемых населенных пунктов.	Максимальный период уменьшения подачи воды на 30 процентов.
Категория 1	10 минут	Свыше 50 тысяч человек	3 суток
Категория 2	6 часов	От 5 до 50 тысяч человек	10 суток
Категория 3	24 часа	До 5 тысяч человек	15 суток

Перерыв в функционировании станций необходим для проведения планового ремонта либо замены оборудования и переключения на резервный комплект. Соответственно, чем выше категория насосной станции, тем выше предъявляемые к ней требования. Промышленные предприятия, как правило, используют в работе насосные станции первой категории.

Насосные станции первой и второй категории должны иметь не менее двух источников электроснабжения, не зависящих друг от друга. Кроме того, к станциям каждого типа предъявляются определенные требования по надежности, наличию резервных модулей и капитальности помещений, предназначенных для машинных залов.

Виды насосных станций: типы, выбор

Виды насосных станций

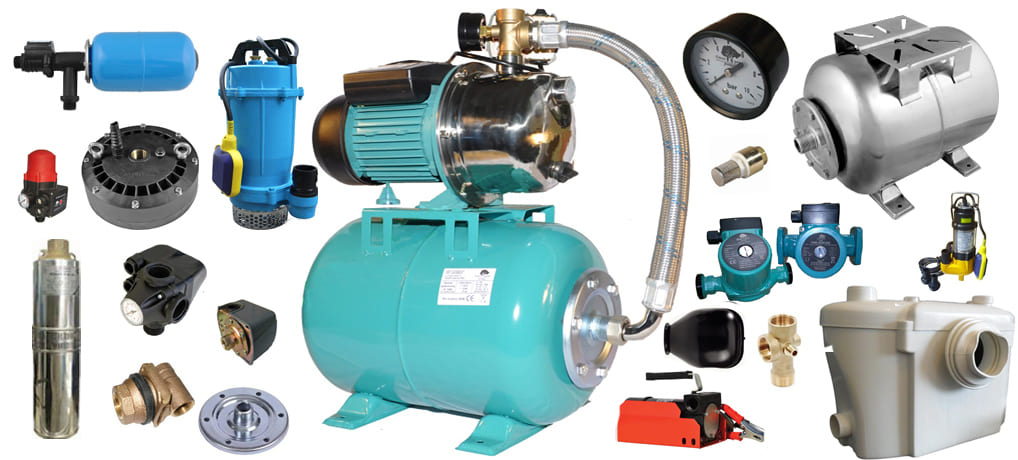

Насосной станцией называют комплексную автоматическую систему для перекачивания жидкости из одной емкости в другую. Состав такой станции могут, включены резервные и рабочие насосные агрегаты, трубопроводы, трубопроводная арматура и вспомогательная автоматика, устройства. Насосные станции применяются как в различных сферах промышленности, так и широкое применение находят в быту.

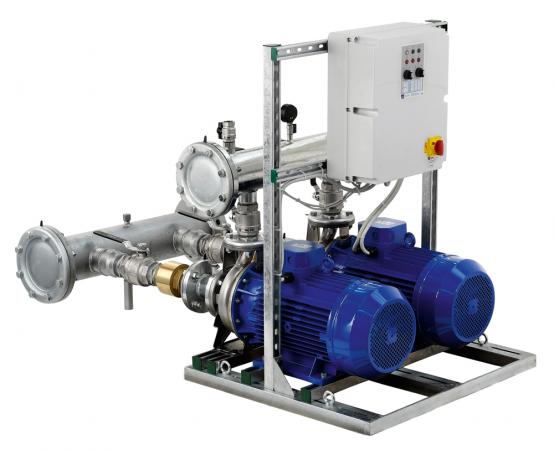

Промышленные насосные станции

Основными потребителями насосных станции являются предприятии, обеспечивающие водоснабжение, отопление, отвод канализационных, сточных вод в больших объемах крупных объектов, районов, городов и сельского хозяйства практически без вмешательства оператора, в автоматическом режиме, создавая бесперебойное водоснабжение при равномерном постоянном давлении (без скачков), своевременный отвод канализационных нечистот, равномерное распределение тепла. Не маловажную роль играет в противопожарной системах безопасности разных промышленных объектах, насосные станции пожаротушения. В последнее годы стало очень популярно, с началом строительного бума, канализационные, дренажные насосные станции, где требуются новые технологии канализации и водоотведения. Такая станция представляет собой оборудование, которое предназначена для того, чтобы отвести отходы в сооружение для очистки.

Данная насосная станция есть незаменима, когда отсутствует возможность выполнить сброс сточных вод самотеком. Такие системы исправно работают в абсолютно любом климате. Промышленные насосные станции собираются на основе разных видов насосов, в зависимости от требуемых задач. Это может быть консольно-моноблочные, циркуляционные, скважинные, многоступенчатые, дренажные, канализационные насосы и т.д. В зависимости из поставленных задач и алгоритма работы насосная станция комплектуются, определенной данной задач, автоматикой (шкафами управления).
Стоимость промышленных насосных станции варьируется в зависимости от производителя комплектующих. В основном цена зависит от производителя насосов. Многообразие велико: насосные станции собираются на основе отечественных, китайских насосов до именитых брендовых насосов фирм Grundfos Willo Calpeda Lowara Pedrollo и т.д. Компания Контракт Мотор сотрудничает со многими инженерно-конструкторскими бюро, где можно проектировать насосную станцию под определенную задачу и разместить заявку на производстве, далее возможно установка на объекте заказчика.

Все работы строго сертифицированы и имеют гос. разрешении, и будут реализованы в кратчайшие сроки.

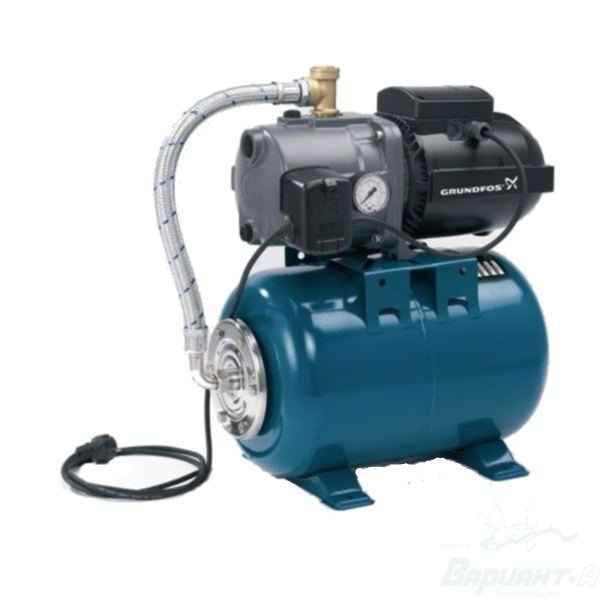

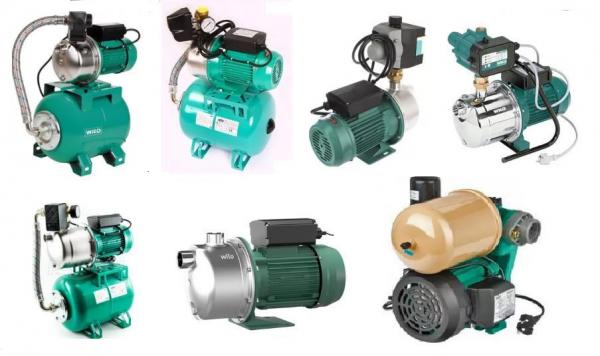

Бытовые насосные станции

Такие установки можно сказать, как частное инфраструктура для того, чтобы удовлетворить все нужды населению по водоснабжению и канализации. Максимально часто бытовые насосные станции используют владельцы собственных домов, дач и коттеджей. Сегодня очень актуально иметь установку собственной станции водоснабжения в частном доме. Имея на своем придомовом участке колодец или скважину, Вы можете обеспечить свой дом не только автономным водоснабжением с равномерно постоянным давлением (напором) в системе, создав себе комфортные условия идентичные квартире в многоквартирного дома, но и обеспечить орошение вашего садового участка и заполнения водой бассейна или небольшого пруда.

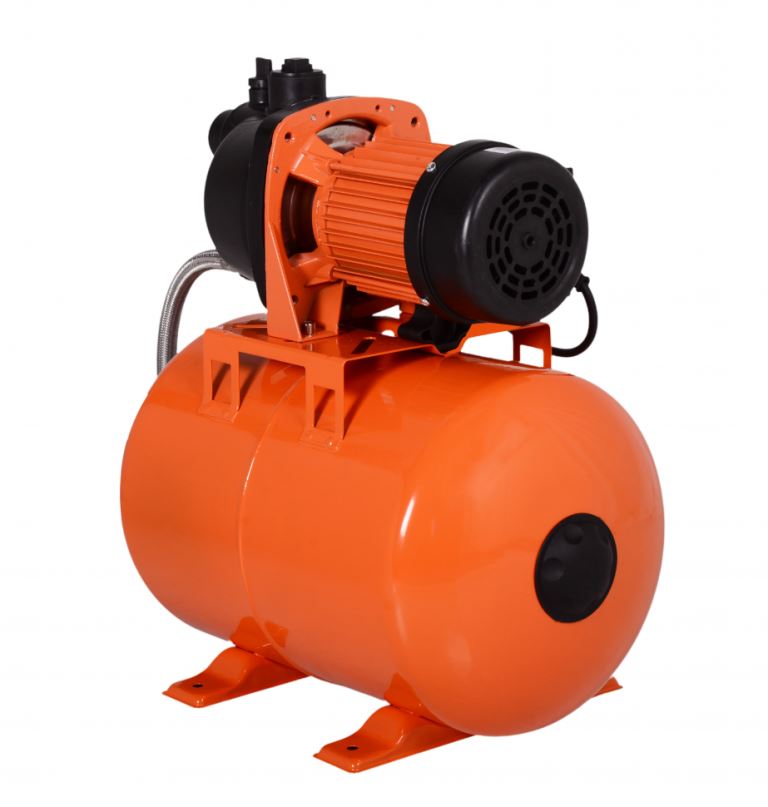

Какие основные элементы конструкции бытовой станции
Самым главными частями этой насосной станции мы можем отнести – сам насос (или насосы: рабочий и резервный) и накопитель (гидроаккумулятор).

Накопитель представляет собой вытянутый металлический шар, внутри которого емкость разделена специальной резиновой мембранной на две полости. В одном копится вода, а в другом под давлением находится воздух. Кстати, такая конструкция дает возможность на некоторое время обходиться без электричества, обеспечив небольшим запасом воды на первое время. Воздух в баке под давлением выталкивает воду из второй половины полости гидробака. Предназначение мембранного бака – это использование стандартного давления в водопроводе, гидроаккумулятор занимается предохранением водяного насоса от износа со временем из-за его частого включения и выключения. Еще он предохраняет систему от всевозможных гидроударов. Можно рассматривать три типа станции: с встроенным эжектором (самовсасывающие), с выносным эжектором и абсолютно без присутствия эжектора. Насосная станция с эжектором дает возможность забора воды с большой глубины (до 10м). Связующим звеном во всей конструкции станции служит управляющий элемент, блок автоматики с датчиками давления в мембранном баке, предохраняя насос от холостого хода (без воды) и температурной защитой электродвигателя.

Он полностью регулирует, как работу насоса, так и наполнение бака.

Принцип работы бытовой насосной станции
После включения насоса в электросеть и подключения его к системе водоснабжения, насос подает воду в гидробак и систему водоснабжения дома. Создается давление воздуха, находящийся снаружи резиновой полости мембранного бака по мере поступления воды сжимается, давление в гидроаккумуляторе растет. Как только давление воды достигает верхнего уровня выставленного на реле, реле отключает насос. Когда начинается разбор воды из гидроаккумулятора, за счет давящего воздуха вода подается в систему и давление внутри понижается. Как только давление воды достигает нижнего уровня выставленного на реле, оно включает насос.

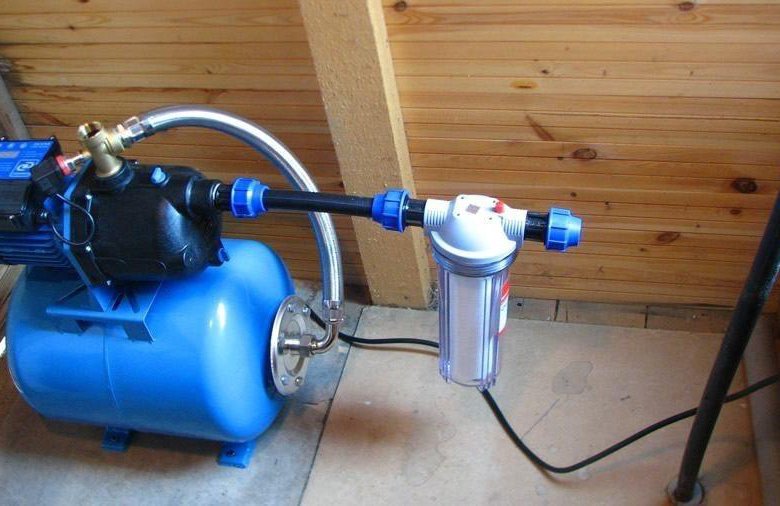

Установка насосной станции.

Устанавливать насосную станцию можно практически везде, где удобно (соответственно ближе к источнику воды), если дом предназначен только для летнего эксплуатирования. Обычно станцию устанавливают под навесом (летний вариант) или самое лучшее для него соорудить «домик» или внутри технологической помещении, с плюсовой температурой воздуха (для предотвращения замерзании воды). Трубопровод от источника воды должен быть проведен ниже уровня промерзания земли и по возможности утеплен. Для насосных станции без самовсасывания, чтоб вода при автоматическом отключении не стекла обратно в источник через трубопровод, необходим снабдить насос обратным клапаном, желательно защитить сеточкой от попадании мелкой частиц грязи, типа листьев и веток. Если вы долго намеренны не пользоваться насосной станцией, например в зимний период, то необходимо полностью освободить систему от воду. Иначе лопнут все трубы, и это приведет к большому затратному ремонту. Система устанавливается на полу или другой устойчивой поверхности и жестко закрепляется во избежание вибрации. Для уменьшения шума насосная станция устанавливается на мягкую основу. К корпусу электронасоса монтируются всасывающий и напорный (для подачи воды) трубы (шланги).
Рекомендуется установить вентиль на напорном трубопроводе. Необходимо утеплить станцию и трубы, если рассчитываете эксплуатировать насосную станцию в зимний период времени. При монтаже насосной станции, должно обязательно обеспечена полная герметичность всех стыков и соединений. Вы всегда можете обратиться к специалистам Контракт Мотора, где Вам проконсультируют, подскажут, какая необходима насосная станция под Ваши задачи и подберут именно под Ваш бюджет.

Возможные поломки насосной станции

Хотелось бы отметить что ни одно устройство, каким надежным оно бы не было, не сможет работать вечно. К сожалению, данный факт не обошел и насосные станции. Самые распространенные проблемы насоса бывают: насос не включается и насос не качает воду. Если насос не включается, то причиной этому может быть несколько вариантов. Вы сможете с невероятной легкостью устранить данную проблему посредством двух шагов:

Необходимо посмотреть все контакты, которые можно проверить тестером, на то есть ли в них электропитание. Если вы заметите, что контакты немного подгорели, то вам стоит их почистить (например, надфилем или мелкая наждачка)
Проверить состояние двигателя насоса, обмотку и ее целостность, годность пускового конденсатора.

Вторая очень распространенная причина состоит в том, что насос абсолютно не качает воду, но при этом работает. Чтобы устранить данную возникшую проблему вам необходимо будет провести следующие шаги:

Вам необходимо будет провести проверку обратного клапана, который находится в колодце, или же скважине. Очень часто происходит такая ситуация, что в клапан попадает мусор, виде песка, листьев и клапан не может закрыться. По этой причине вода не поднимается по насосу и по трубопроводу.
Проверить на наличие воды в трубопроводе, которая расположилась между насосом и колодцем (источником воды). Он должен быть обязательно заполнен водой, если воды нет, то ее необходимо залить в отверстие.

Вы всегда можете обратиться к специалистам компании Контракт Мотор, где Ваc проконсультируют, подскажут, какая необходима насосная станция, именно под Ваши требования и подберут автоматическую насосную станцию под Ваш бюджет.

Насосная станция водоснабжения

Из чего же состоит самая простая насосная станция водоснабжения? Это непосредственно сам насос: двигатель и насосная часть, реле давления, гидроаккумулятор, и шланг соединяющий…

насосных станций | SSWM — Найдите инструменты для устойчивой санитарии и управления водными ресурсами!

14 мая 2019 г.

Автор/составитель:

Beat Stauffer (seecon international gmbh)

Dorothee Spuhler (seecon international gmbh)

Краткое изложение

Насосные станции в системе распределения воды необходимы там, где вода перекачивается непосредственно в систему (например, из озере) или там, где давление должно быть увеличено из-за недостаточной разницы уровней воды в системах самотечного распределения. Существует два основных типа насосов: вертикальные турбинные насосы и центробежные насосы. Капитальные затраты высоки, но самая дорогая часть — это энергоснабжение насосов (в основном электрическое). Поэтому очень важно, чтобы насосы имели высокую степень эффективности и правильно обслуживались. Чтобы гарантировать безопасное качество воды, необходимо избегать перекрестного соединения систем питьевой воды и удаления отходов.

Преимущества

Позволяет транспортировать воду по водопроводу

Повышает давление воды там, где это необходимо

Недостатки

Высокие капитальные и энергетические затраты

Требует экспертных знаний и технической поддержки

Выход
Пресная вода, питьевая вода, энергия	Пресная вода, питьевая вода

Введение

Информационный бюллетень Корпус блока

Насосы — это устройства, используемые для перекачки воды из точки А в точку Б с давлением для преодоления сопротивления на ее пути. Важно понимать различные типы насосов, их применение, конструктивные различия и процедуры, используемые для их эксплуатации и технического обслуживания (ВСЕМИРНЫЙ БАНК, 2012 г.). Насосные станции используются для надежной и эффективной транспортировки и распределения пресной воды, чтобы гарантировать доступность для людей, промышленности и сельского хозяйства (ABB 2012) (см. также использование воды).

Основные принципы проектирования

Информационный бюллетень Корпус блока

По материалам GUYER (2012)

Главные насосные станции, подающие воду в распределительную систему, расположены рядом с водоочистными сооружениями или хранилищем питьевой воды и перекачивают непосредственно в систему трубопроводов. Насосы, которые перекачивают непосредственно в линии электропередачи и распределительные системы, иногда называют насосами с высоким подъемом.

Бустерные насосы — это дополнительные насосы, используемые для локального или временного повышения давления. Бустерные насосные станции обычно располагаются удаленно от основной насосной станции, например, в холмистой местности, где требуются зоны высокого давления, или для обработки пиковых потоков в распределительной системе, которая в противном случае может справиться с нормальными требованиями к потоку.

Если к существующей установке добавляется насосная станция, перед проектированием добавления необходимо ознакомиться с предыдущим планированием и проектом, основанным на общем гидравлическом анализе системы (см. также проект сети и размеры).

Основной целью проекта Мелен (Стамбул, Турция) является обеспечение питьевой водой 15-миллионного города Стамбула до 2040 года. Речная вода из Мелена у Черного моря перекачивается по трубопроводу на 200 км. и две насосные станции производительностью макс. 720 000 м3/сутки на водоочистные сооружения в Джумхуриете. Затем очищенная вода перекачивается через подводный туннель под проливом Босфор в Стамбул. Источник: АББ (2012 г.)

The sizing of each component in the distribution system will depend upon the effective combination of the major system elements:

Supply source
Storage (e. g. in reservoirs)
Distribution piping
Pumping

Расположение насосной станции и водозаборного сооружения (см. также забор воды из озер и рек), а также предполагаемый напор и производительность являются основными факторами при выборе насосов. Функция насосной станции в общей работе распределительной системы также может влиять на определение пропускной способности.

Типы насосов

По материалам GUYER (2012)

Обычно для перекачки питьевой воды используются два типа насосов.

Насос турбинный вертикальный (линейный и погружной)
Насос центробежный горизонтальный или вертикальный с разъемным корпусом, предназначенный для обслуживания гидротехнических сооружений.

Более подробную информацию о насосах можно найти в: ВСЕМИРНЫЙ БАНК (2012 г.) (см. главу 14).

Производительность насоса

Адаптировано из THE WORLD BANK (2012)

Если насос используется непосредственно для подачи воды без резервуара, производительность должна быть равна потребности в часы пик.
Если в системе водораспределения имеется резервуар, производительность насоса должна соответствовать максимальной суточной потребности.

Выбор насоса

По материалам THE WORLD BANK (2012)

Если уровень перекачиваемой воды менее 6 метров, используйте центробежный насос (максимальная высота всасывания = 6 метров).
Если уровень откачиваемой воды от 6 до 20 метров, используйте струйные насосы или погружные насосы.
Если PWL превышает 20 метров, используйте погружной или турбинный насос с вертикальным валом.

Источник питания для насосов

Адаптировано из THE WORLD BANK (2012)

Электрические, бензиновые или дизельные двигатели обычно используются в качестве источников питания для насосов. Однако электродвигатель является наиболее предпочтительным источником энергии из-за его надежности, относительно низкой стоимости электроэнергии и экологических соображений, таких как чистота, относительно низкий уровень шума и низкий уровень выбросов загрязняющих веществ. Электрический насос также может работать от солнечной энергии. Тепловые датчики, устанавливаемые в обмотки при изготовлении, должны защищать электродвигатели. Эти датчики отключают двигатель в случае низкого напряжения или изменения фазы до того, как может быть нанесен ущерб.

Соображения стоимости

Информационный бюллетень Корпус блока

Насосная станция имеет смысл только при наличии правильно спланированной распределительной сети. Это требует большого количества строительных материалов, электричества, технического обслуживания и, конечно же, профессионального проектирования. Кроме того, стоимость строительства и монтажа высока. Следовательно, вся система является довольно дорогой и устойчивой только в том случае, если можно обеспечить эксплуатацию и техническое обслуживание (см. также эксплуатация и техническое обслуживание или обеспечение устойчивости).

Стоимость энергии является одним из крупнейших компонентов затрат в системе водоснабжения. Поскольку для перекачивания, транспортировки и подачи воды требуется большое количество электроэнергии, рентабельность некоторых предприятий, таких как ирригационные районы или рыбоводческие фермы, которые используют воду в качестве производственного ресурса, в значительной степени зависит от затрат на энергию (PULIDO-CALVO & GUTIERREZ). -ESTRADA 2011). Поэтому очень важно, чтобы степень эффективности насосов была очень высокой. В Швейцарии, например, высокоразвитая система водоснабжения требует 1/5 потребляемой населением электроэнергии (SCHNEEMANN 2011).

Аспекты здоровья

Информационный бюллетень Корпус блока

Следует избегать перекрестного соединения системы распределения питьевой воды и удаления отходов. Этот риск обычно выше в общественных, промышленных и коммерческих помещениях, где необходимо управлять двойными системами водоснабжения, циркуляционными насосами, токсичными отходами и другими факторами. Также существуют риски в многоэтажных зданиях, где используются бустерные насосы для повышения давления в сети, и в специальных системах, используемых в больницах, стоматологических и ветеринарных кабинетах. Однако даже стандартные односемейные жилые дома представляют опасность для здоровья как жильцов, так и соседей, если установлена неисправная сантехника или если сантехника не обслуживается (ВОЗ, 2006 г.). Дополнительную информацию см. в разделе Предотвращение повторного загрязнения.

Эксплуатация и обслуживание

Информационный бюллетень Корпус блока

Управление насосом может быть ручным или автоматическим. Для небольших систем ручное управление может работать очень хорошо. Операторы могут запустить насос утром и, имея некоторый опыт эксплуатации, смогут оценить время, необходимое для удовлетворения утреннего пикового спроса и заполнения резервуара. Когда бак наполняется, насос отключается. Насос снова запускается, когда уровень воды в баке снижается до минимального уровня воды. При автоматическом управлении запуск и отключение насоса запускается либо поплавком, либо давлением, при этом оператору не требуется принимать или оценивать графики циклов откачки (ВСЕМИРНЫЙ БАНК, 2012 г. ). Насосы нуждаются в механическом обслуживании (например, смазке) по требованию производителя.

Принцип действия	Главные насосные станции перекачивают воду непосредственно в распределительную систему. Бустерные насосы помогают повысить давление в системе, т.е. перекачка воды с земли на крышу.
Мощность/достаточность	Необходимо для трубопроводных распределительных систем.
Производительность	Высокая, если насосы эффективны.
Затраты	Высокие (особенно питание).
Совместимость с самопомощью	Требуется экспертный надзор за проектированием и строительством.
O&M	Ручное (для небольших распределительных систем) или автоматическое управление насосом.
Надежность	Если в хорошем состоянии и построен, высокий.
Основная прочность	Обеспечивает постоянное давление в трубопроводной распределительной системе даже при пиковом расходе.
Основная слабость	Высокие капитальные и электрические затраты.

Применимость

Насосные станции необходимы там, где необходимо перекачивать большие объемы воды по трубопроводной системе распределения. Бустерные насосы необходимы там, где необходимо увеличить давление воды в распределительной системе (например, перекачка из наземного или подвального безнапорного резервуара в безнапорный резервуар на крыше) (ВОЗ, 2006 г.).

Ссылки на библиотеку

Продукты и решения для насосных станций. Повышение производительности, эффективности и надежности предприятия

Краткий документ о продуктах и решениях АББ для насосных станций и некоторых крупномасштабных примерах.

АББ (2012): Продукты и решения для насосных станций. Повышение производительности, эффективности и надежности предприятия. Швейцария: АББ Швейцария URL-адрес [Дата обращения: 04.08.2012]

Знакомство с насосными станциями для систем водоснабжения

В этом документе представлены рекомендации и критерии проектирования насосных станций высокого подъема и повышения давления в системах распределения питьевой воды.

ГАЙЕР (2012): Введение в насосные станции для систем водоснабжения. Стоуни-Пойнт (Нью-Йорк): Непрерывное образование и развитие (CED), Inc. URL-адрес [Дата обращения: 07.05.2012]

Выбор и эксплуатация насосных станций систем водоснабжения

Стоимость энергии является одной из важнейших составляющих затрат в системах водоснабжения. Поскольку для перекачки, транспортировки и подачи воды требуется большое количество электроэнергии, прибыльность некоторых предприятий, таких как ирригационные районы или рыбоводческие фермы, которые используют воду в качестве производственного ресурса, в значительной степени зависит от затрат на энергию. Для проектирования и управления системами распределения воды следует искать методологии, которые могут максимизировать экономию затрат на энергию, удовлетворяя при этом критериям производительности системы. Некоторыми из этих методов могут быть: (а) улучшение выбора и/или эксплуатации насосных станций; и (b) включить регулирующий резервуар между источником водоснабжения и системой доставки. В этой главе представлена одна модель, включающая обе альтернативы.

ПУЛИДО-КАЛЬВО, И. ; ГУТЬЕРРЕС-ЭСТРАДА, Х.К. (2011): Выбор и эксплуатация насосных станций систем водоснабжения. В: Журнал экологических исследований: Том 5 , 1-20. URL-адрес [Дата обращения: 07.05.2012]

Руководство по проектированию сельского водоснабжения. Том I

Настоящее РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ СЕЛЬСКОГО ВОДОСНАБЖЕНИЯ является первым из трех связанных томов, подготовленных для использования потенциальными и фактическими владельцами, операторами, руководством, техническим персоналом, консультантами, государственными планировщиками и подрядчиками малых систем водоснабжения Уровня III и Уровня II на Филиппинах. .

ВСЕМИРНЫЙ БАНК (2012): Руководство по проектированию сельского водоснабжения. Том I. Манила: Офис Всемирного банка в Маниле URL-адрес [Проверено: 11.03.2019] ПДФ

Effiziente Trinkwasserpumpenhelfen Strom und Geld Sparen

SCHNEEMANN, L. (2011): Effiziente Trinkwasserpumpenhelfen Strom und Geld Sparen. Уртенен-Шенбюль: Schweizerischer Gemeindeverband URL-адрес [Дата обращения: 07.05.2012]

Аспекты сантехники для здоровья

В этой публикации описываются процессы, связанные с проектированием, установкой и обслуживанием эффективных сантехнических систем. Он рекомендует ряд конструкций сантехнических систем и спецификаций по установке.

ВОЗ (2006): Аспекты здоровья сантехники. Женева: Всемирная организация здравоохранения (ВОЗ) URL-адрес [Дата обращения: 24.03.2011]

Дополнительная литература

Проектирование систем водоснабжения

В этом руководстве приведены рекомендации и критерии, которые инженеры-проектировщики должны использовать при подготовке планов и спецификаций для систем водоснабжения группы А, чтобы они соответствовали требованиям систем общественного водоснабжения группы А. Системы водоснабжения группы А обычно подают питьевую воду к 15 и более соединениям. В этом руководстве также разъясняются требования к представлению и рассмотрению инженерной документации.

Министерство здравоохранения (2009 г.): Проектирование системы водоснабжения. Тамуотер: Департамент здравоохранения штата Вашингтон (DOH) URL-адрес [Дата обращения: 09. 10.2012]

Знакомство с насосными станциями для систем водоснабжения

Выбор и эксплуатация насосных станций систем водоснабжения

Стоимость энергии является одним из наиболее важных компонентов затрат в системах водоснабжения. Поскольку для перекачки, транспортировки и подачи воды требуется большое количество электроэнергии, прибыльность некоторых предприятий, таких как ирригационные районы или рыбоводческие фермы, которые используют воду в качестве производственного ресурса, в значительной степени зависит от затрат на энергию. Для проектирования и управления системами распределения воды следует искать методологии, которые могут максимизировать экономию затрат на энергию, удовлетворяя при этом критериям производительности системы. Некоторыми из этих методов могут быть: (а) улучшение выбора и/или эксплуатации насосных станций; и (b) включить регулирующий резервуар между источником водоснабжения и системой доставки. В этой главе представлена одна модель, включающая обе альтернативы.

Руководство по проектированию сельского водоснабжения. Том I

Health Aspects of Plumbing

Тематические исследования

Краткий документ о продуктах и решениях АББ для насосных станций и некоторых крупномасштабных примерах.

Материал для повышения осведомленности

Вода — наш самый важный ресурс

Безопасная, надежная и обильная вода была в центре успеха Виннипега на протяжении более 80 лет. Узнайте больше об истории водопроводной сети большого города.

ОТДЕЛ ВОДЫ И ОТХОДОВ (2002): Вода – наш самый важный ресурс. Виннипег: Департамент водоснабжения и водоотведения URL-адрес [Дата обращения: 07.05.2012]

Альтернативные версии

Насосные станции в системе распределения воды

🕑 Время чтения: 1 минута

Насосная станция используется в системе распределения воды для эффективной и надежной транспортировки и распределения воды с одного участка на другой. На станции вода закачивается в систему и давление регулируется в зависимости от уклона. Такое расположение сделано для компенсации разницы уровней воды под действием силы тяжести.

Устройства насосной станции способны подавать воду в каналы, циркулировать воду в очистных сооружениях и отводить воду из низменных земель. Капитальные затраты на эксплуатацию насосной станции высоки, а для работы насосов требуется огромное количество электроэнергии. Таким образом, становится очень важным обеспечить окончательную доработку наиболее целесообразного проекта на этапе планирования, уделяя должное внимание эффективности насосов и техническому обслуживанию.

Комплектация:

1. Площадка насосной станции
2. Установка насосов
3. Трубопроводы и клапаны
- 3.1 Задвижки или шлюзовые клапаны
- 3.2 Обратный клапан
- 3.3 Воздушный клапан и клапан сброса давления
2

2 7029 Размеры агрегатов и резервная мощность

Часто задаваемые вопросы

1.

Место расположения насосной станции

Место расположения насосной станции в первую очередь зависит от расположения источника воды и места ее подачи. В дополнение к этому следует учитывать следующие факторы:

Площадка насосной станции должна находиться вдали от любых источников загрязнения и заражения.
Высота площадки должна быть выше наивысшего уровня паводка реки или источника воды.
Если источником является река, расположение насосной станции должно быть таким, чтобы установка оборудования была способна подавать достаточное количество воды для удовлетворения пикового спроса в самое загруженное время дня. Это требует исчерпывающего изучения таких параметров, как изменение русла реки, течение в сухую погоду и т. д.
Участок должен допускать дальнейшее расширение и рост.
Вероятность и риск возникновения пожара на объекте должны быть сведены к минимуму.
Следует учитывать близость расположения к ближайшей электростанции, железнодорожной станции и т. д.

Помещения насосной станции должны содержаться в чистоте и порядке. Установка должна быть спроектирована таким образом, чтобы обеспечить надлежащую вентиляцию и освещение. Двигатель и насосные агрегаты должны быть разнесены, чтобы было достаточно места для эксплуатации, технического обслуживания, ремонта и очистки.

Рисунок-1: Схема насосной станции

2. Установка насосов

Уровень насосов в насосной станции может быть выше или ниже отстойника. В последнем случае никаких трудностей при заливке не возникнет, но насосы следует разместить в соседнем сухом приямке. Затем его можно подключить к общей всасывающей трубе с помощью шлюзовых клапанов.

Этот тип установки легко обеспечивает положительный напор на всасывании и служит дополнительным преимуществом для центробежных насосов (если они используются). Электродвигатели и машины следует размещать в сухом месте на возвышенности.

Если насосы должны быть размещены над отстойником, высота зависит от высоты всасывания насоса и таких факторов, как атмосферное давление, скорость воды во всасывающих трубах, потери и т. д. Высота обычно ограничена до 5 метров.

Всасывающая труба должна быть как можно короче, чтобы избежать потерь, а участок от нижнего клапана до насоса должен иметь восходящий уклон во избежание образования воздушных карманов. Электродвигатели (приводные машины) могут быть размещены на той же высоте, что и насосы.

3. Трубопроводы и клапаны

Схема обычной насосной станции представлена на рис.-1. Обычно используются чугунные трубы с фланцевыми соединениями. Скорость воды в трубе колеблется примерно от 0,6 до 1,2 м/с.

В системе используется несколько клапанов, а именно:

3.1 Задвижки или шлюзовые клапаны

Шлюзовые клапаны предусмотрены на стороне всасывания и нагнетания.

3.2 Обратный клапан

Обратный клапан устанавливается между насосом и задвижкой на стороне подачи.

3.3 Воздушный клапан и клапан сброса давления

Воздушный клапан и клапан сброса давления должны располагаться на стороне подачи.

4.

Расчет агрегатов и резервная мощность

На практике насосная станция не всегда работает с максимальной производительностью. КПД варьируется в зависимости от нагрузки на насосный агрегат, и, таким образом, обычной практикой является проектирование станции таким образом, чтобы некоторые агрегаты насоса могли постоянно работать на полную мощность. По этой причине два или более насосов устанавливаются в качестве резервных. Такие атрибуты, как доступное хранилище, спрос и т. д., способствуют окончательному выбору размера насоса.

Некоторые насосы могут удовлетворять максимальным требованиям, в то время как другие могут удовлетворять минимальным требованиям. Резервная мощность всегда будет предоставлена для устранения поломок, ремонта и т. д. Обычно резервная мощность составляет от 33% до 50% по сравнению с пиковым спросом, а 100% резервная мощность обеспечивается по сравнению со средним спросом на любой водонасосной станции.

Часто задаваемые вопросы

Что такое насосная станция?

Насосная станция используется для эффективной и надежной транспортировки и распределения воды с одного объекта на другой.

РубрикаРазное
