Область применения цифровых мультиметров: n видов работ, где применяется мультиметр

Содержание

n видов работ, где применяется мультиметр

Все способы применения мультиметров

Какие же существуют способы применения мультиметров? Таким вопросом могут задаваться не только обыватели, а и радиолюбители. Ведь данные измерительные приборы имеют довольно много полезных и разнообразных функций, что позволяет довольно сильно расширять их область применения. В этой статье мы постарались рассмотреть самые разные варианты.

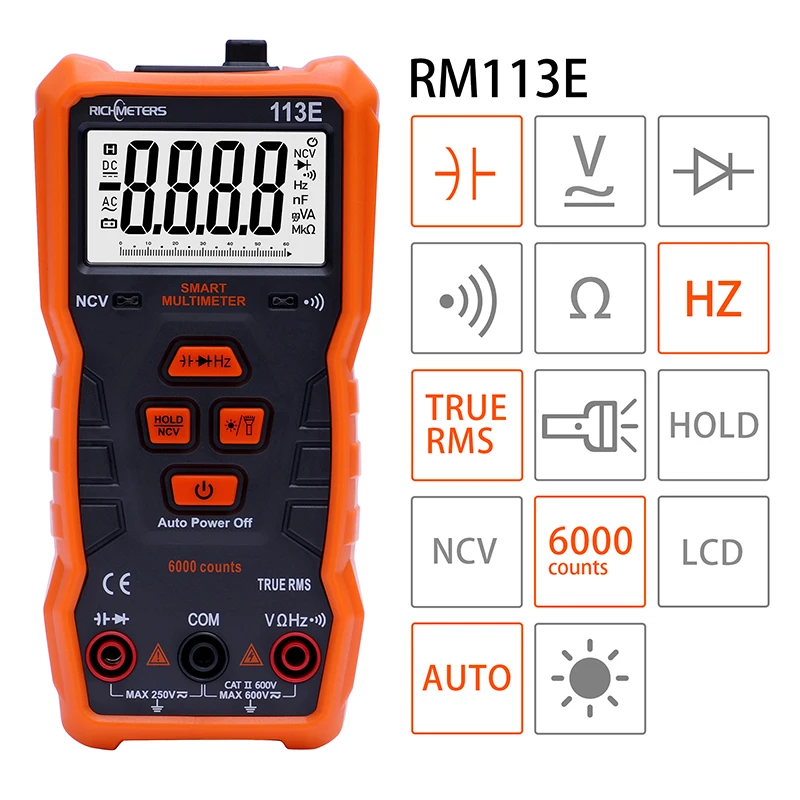

Мультиметры могут измерять не только электрические величины. Так, некоторые устройства могут измерить температуру, а другие могут искать скрытую проводку. Есть приборы, которые могут замерять яркость и силу излучения света. В общем, у разных моделей самые разнообразные функции. Так где же можно использовать различные виды измерителей?

Очевидные области применения

Начнем с самых очевидных областей применения. Мультиметр — прибор который применяется в радиоэлектронике, а это значит, что он будет активно применяться в отраслях, связанных с радиоэлектроникой:

Без него невозможно ремонтировать и проводить диагностику электронных устройств и гаджетов. С помощью мультиметра можно тестировать целостность дорожек плат, проверять исправность компонентов, замерять их сопротивление, и так далее.
Чуть реже чем всегда, прибор применяется в конструировании электронных устройств. С его помощью устройства тестируют и проводят диагностику всех систем, чтобы провести настройку, калибровку и многое другое. Правда для таких целей чаще всего применяются не обычные, а лабораторные модели.
Не столь часто, применяются для диагностики и контроля параметров различных производственных агрегатов. На крупных предприятиях, обязательно, присутствуют различного рода производственные инспекторы, которые собственно и используют данные измерители для диагностики агрегатов.

Собственно, мультиметры и были разработаны для вышеперечисленных целей. Так что нет ничего удивительного в том, что в данных областях этот инструмент является самыми используемым оборудованием.

Менее очевидные области применения

Выше мы рассмотрели наиболее очевидные области применения мультиметров.

Но существуют и другие области, менее очевидные.

Например, прибор применяется в строительстве. С его помощью проверяют целостность и проводимость проводов, проверяют напряжение в сети. А у некоторых моделей есть специальные детекторы скрытой проводки, с помощью которых можно обнаружить провод в толще стены. А вот другие позволяют даже замерять сопротивление изоляции проводов. Эта функция также применяется в строительстве и ремонте.
Некоторые измерители могут измерять уровень шума, что также иногда применяется в строительстве и ремонте.

Мультиметры часто используют на СТО. Вот только не обычные, а специальные, автомобильные, которые имеют набор специализированных функций для проверки двигателя. Впрочем, с помощью автомобильных устройств так же успешно проверяется и проводка автомобиля и ток утечки аккумулятора.

Вряд-ли вы замечали, но данные приборы часто используются в образовательных целях. В последнее время недорогие модели применяются в школах, так как они используются при изучении курса физики.

Измерители с функциями тестирования сетевых и телефонных кабелей используют специалисты и мастера телекоммуникационных компаний.

В данных областях человеческой деятельности мультиметры применяются несколько реже, чем в областях, перечисленных в предыдущей группе. Да и большинство людей порой и не догадываются, что прибор можно применять в строительстве или на СТО.

Нестандартные способы применения мультиметров

Благодаря обилию функций и человеческой смекалке, мультиметрам находят самые невероятные применения:

У некоторых моделей есть функция измерения интенсивности и яркости света. Иногда ею пользуются специалисты, занимающиеся установкой осветительного оборудования. Также, приборами с люксметром пользуются и специалисты, которые занимаются установкой и подключением солнечных панелей.

Недорогие аппараты с возможностью измерения температуры иногда используют как термометры. Почему? Да потому что они гораздо дешевле, и функций побольше, чем собственно у цифровых термометров. Устанавливаете термопару там, где необходимо измерить температуру, подключаете к измерителю и меряйте.
Иногда прибором пользуются шарлатаны. Вам когда-нибудь предлагали взять в руки две непонятные железки и измерить «силу биополя», «плотность ауры», «духовную силу» и тому подобное? Так вот, шарлатаны используют обычные мультиметры и просто измеряют сопротивление тела.
Бывали случаи, когда модели со встроенными фонариками использовали… исключительно в качестве фонариков!

Как видим, область применения ограничиваются только человеческой фантазией. А если вы знаете другие нестандартные способы применения мультиметров, поделитесь ими в комментариях.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Мультиметры. Виды и работа. Применение и измерение

Измерительные приборы с электронной начинкой и ручным управлением, применяемые в электронике и электротехнике для измерения свойств цепи электрического тока называются мультиметры. Приборы могут измерять различные параметры, включая напряжение, ток, сопротивление, емкость, определять полярность выводов, а также цоколевку транзисторов и многие другие параметры.

Мультиметры состоят из пластмассового корпуса, в котором располагается электронная начинка, блока питания, экрана, или стрелочной шкалы, регулятора, которым можно выбирать вид и интервал измерений.

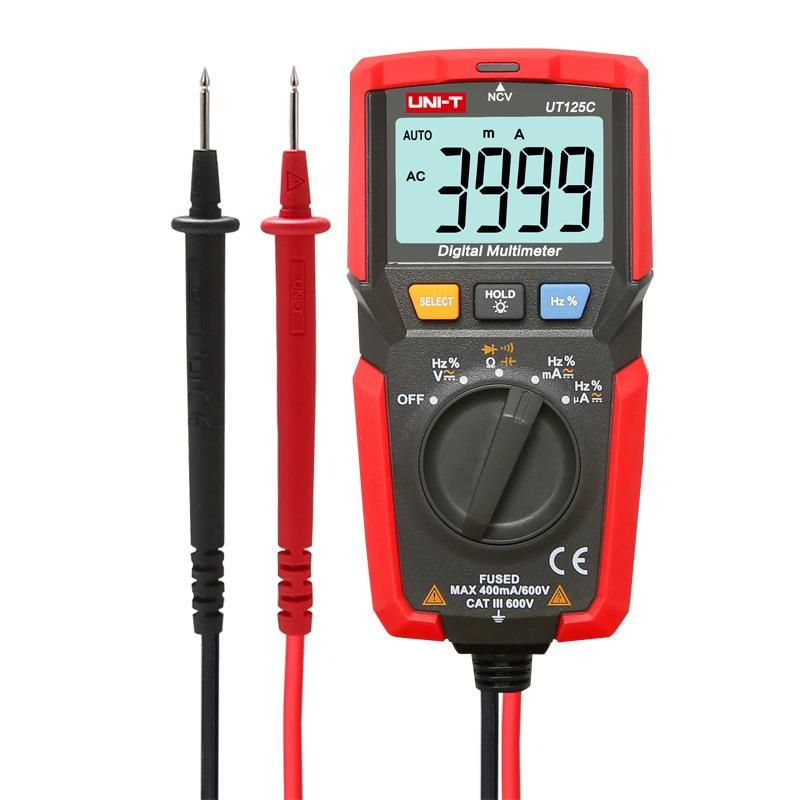

Чтобы было удобно измерять параметры цепи, устройство снабжено специальными щупами, которые выполнены в виде заостренных металлических стержней с изолированными ручками. Эти щупы присоединяются к мультиметру штекерами через гибкие проводники.

Классификация и особенности

Все мультиметры, или как их еще называют, тестеры, делятся на два класса:

Аналоговые.
Цифровые.

Аналоговые мультиметры

Тестеры классического типа, которые используются давно, имеющие стрелочную шкалу показаний, относятся к аналоговому классу приборов. Они уже практически вытеснены цифровыми приборами.

В корпусе имеется встроенный экран с градуированной шкалой и стрелкой. Измерения осуществляются с применением электронных блоков.

Такие приборы не обладают высокой точностью замеров, но достаточно надежны в работе. С помощью них можно измерить параметры при сильных помехах от радиоволн, в отличие от современных цифровых устройств.

Цифровые мультиметры

Цифровые тестеры относятся к приборам высокой точности. Они оснащены электронными компонентами компактных размеров, удобным цифровым жидкокристаллическим дисплеем.

В основе конструкции цифрового прибора имеется контроллер с аналого-цифровым преобразователем. В микросхеме находится блок, который производит анализ напряжения.

С помощью таких устройств можно измерить параметры с наименьшей погрешностью, они удобны в эксплуатации и имеют небольшие размеры. Основным их недостатком является повышенная чувствительность к радиопомехам и другим электромагнитным излучениям.

Классификация по точности

Мультиметры имеют различную точность измерений в зависимости от исполнения прибора. Наиболее простыми являются тестеры с разрядностью 2,5. Это эквивалентно точности измерений 10%. Наиболее применяемыми моделями стали мультитестеры с точностью 1%. Также такие приборы могут иметь более низкую точность. Их стоимость зависит от точности. Чем выше точность измерений, тем прибор дороже.

Сфера применения

Эти универсальные приборы позволяют измерять несколько параметров постоянного и переменного тока: напряжение, ток, сопротивление, в то время как специализированные приборы, такие как омметры, амперметры и вольтметры, могут измерить только один определенный параметр цепи.

Мультиметры широко используются в промышленной сфере, электротехнике, электронике, в инженерных расчетах, при проведении ремонтных и эксплуатационных работ. Вместе с контрольными лампами мультитестеры применяют при отделочных работах, во время монтажа и подключения электрической сети. Использование мультиметров дает возможность обеспечения качественной установки электрооборудования.

Подготовка прибора к работе

Для начала необходимо прочитать инструкцию к прибору и убедиться в том, что он может функционировать в той цепи напряжения, которую вы хотите измерять.

Перед началом измерений прибор нужно подготовить к работе, собрать все элементы, подсоединить к клеммам корпуса гибкие проводники со щупами. Чаще всего при осуществлении многих измерений, например, при контроле внутренних электрических систем здания, примеряется определенный алгоритм подключения мультитестера:

Черный нулевой проводник вставляется в гнездо «СОМ».
Красный провод (фазный) вставляется в гнездо, расположенное выше черного, для замера напряжения, силы тока (не более 200 мА) и сопротивления.

Необходимо убедиться в том, что у гнезда для красного провода есть маркировка со знаком «V». Красный штекер нельзя вставлять в третье гнездо (оно служит для замера постоянного тока до 10 ампер), при измерении переменного тока бытовой сети, так как это опасно для жизни.

Проверка цепи цифровым мультиметром

Тестирование параметров цепи осуществляется для контроля состояния изоляции проводов, их целостности, качества соединений. Прозвонка цепи производится двумя методами.

Метод замера сопротивления цепи

Установите регулятор в режим замера сопротивлений на любое значение показаний.

Приложите щупы к проводам проверяемой цепи. Если на экране появилась «1», то провода не имеют между собой контакта, то есть, сопротивление между ними наибольшее. Также это может говорить о том, что цепь разорвана, либо о правильности сборки, отсутствии замыканий и неисправности изоляции проводов.

Если же на дисплее отобразилось некоторое значение, то по цепи протекает ток. Это говорит о том, что имеется замыкание проводов, либо свидетельствует о хорошей сборке. В этом случае, чем ниже значение сопротивления на дисплее, тем качественнее сборка.

Порядок прозвона 3-жильного кабеля на наличие замыкания проводов.

Метод измерения проводимости

Установите регулятор в режим проверки цепи (есть не во всех приборах).

Далее проводите измерения по алгоритму, описанному выше.

Определение напряжения и прозвон заземления

Для измерения напряжения и контроля контура заземления, при помощи ручки переключения установите режим для напряжения переменного вида, на значение интервала, превышающего измеряемое напряжение.

1. Определение напряжения

Вставьте наконечники щупов в гнезда розетки сети.

На экране появится величина напряжения. Полярность щупов для подключения не важна, так как при подключении щупов с обратной полярностью на экране также будет отображаться измеряемая величина, только со знаком минуса.

Величина напряжения в сети постоянно изменяется, и чаще всего отличается от 220 вольт, но это не является поломкой или неисправностью.

2. Прозвон заземления

Для проверки заземляющего контура один щуп прикладывают к заземлению, другой к фазе. Показания прибора будут равны или немого выше выше чем при измерении напряжения между нулем и фазой. Если прибор показывает ноль то это значит, заземление в розетке отсутствует.

При прозвонке заземления, часто возникают трудности. Цепь (заземление – фаза и нейтраль – фаза) прозваниваются практически с равными значениями напряжения. Поэтому их трудно отличить. Если самостоятельно не было установки электрической проводки, то скорее всего провод заземления окажется нулевым проводом.

Наиболее сложным является определить контуры заземления в старых домах с отсутствующим заземлением. Если заземление было соединено с нулевым проводом, то возникнут проблемы с измерительными приборами и безопасностью бытовых устройств.

Для предотвращения особых сложностей, перед монтажными работами нужно убедиться, есть ли заземление на входе в здание в распределительном щите, а потом осуществлять соединения по цветовой маркировке проводов.

Если нужно выяснить, есть ли заземляющий контур в проводке, то следуйте некоторым советам:

Во вновь построенных домах значение напряжения в цепи фаза-заземление больше, чем в цепи фаза-нейтраль.
Между нулевым проводом и заземлением возможно появление напряжения, вследствие наличия слабого потенциала на проводе ноля.

Проверка транзисторов

Подобным образом проверяются транзисторы. Инновационные мультитестеры оснащены функцией измерения коэффициента усиления. Это значение обозначают одной из греческих букв, или буквой «h» с дополнительной буквой, например, «э». Это значит, что величина была измерена для полупроводника, подключенного с общим эмиттером. Для измерения усиления транзистора имеется два отдельных гнезда для разных структур полупроводников. Величины полевых типов транзисторов определяют по-другому, более сложному варианту, и не может быть определена таким измерительным прибором.

Измерение емкости

Ножки конденсатора вставляются в специальные гнезда, подается импульс напряжения, делается оценка времени разряда. Разность потенциалов на конденсаторе уменьшается по экспоненциальному закону, по которому дается оценка этого параметра. Этот метод применяется в технике для различных целей.

Измерение температуры

Дополнительной функцией некоторых цифровых устройств является измерение температуры, которое основано на действии термопары. Современная электронная техника может определить температуру по изменению сопротивления термопары. Напряжение также определяется аналого-цифровым преобразователем и выдается на дисплей.

Для измерения температуры контроллер имеет дело с напряжением. На корпусе мультиметра имеется специальное гнездо для подключения проводов термопары.

Чтобы измерить температуру выполняют следующие шаги:

Вставляют провода термопары в соответствующее гнездо.
Размещают термопару в измеряемую среду.
На дисплее выдается величина температуры.

Работа аналогового мультиметра

Этот прибор работает с током, в отличие от цифрового устройства, который в работе использует напряжение. В индуктивной катушке поле витков усиливается и отклоняет стрелку в сторону. Такой прибор служит для:

Измерения сопротивлений и емкостей.
Измерения напряжения.
Определение силы тока.

Показания всех параметров выдается на стрелочный экран с градуированной шкалой. Для переключения интервалов измерения имеется ручка управления. Так же, как и в цифровом приборе, есть специальные гнезда для подключения проводов щупов.

Стрелочные аналоговые мультиметры в настоящее время потеряли свою актуальность из-за популярности цифровых приборов.

Что такое цифровой мультиметр?

Для чего используются цифровые мультиметры?

Типы цифровых мультиметров
Как выбрать цифровой мультиметр
Как пользоваться цифровым мультиметром
Ресурсы цифрового мультиметра

Цифровой мультиметр, или цифровой мультиметр, измеряет и проверяет несколько электрических сигналов, включая напряжение, ток и сопротивление. Это повседневный диагностический инструмент, используемый техниками и инженерами-электриками, сочетающий в себе функции вольтметра, амперметра и омметра. Цифровой мультиметр обычно включает в себя щупы, зажимы или провода, которые вставляются во входы на приборе, а затем подключаются к тестируемому устройству для выполнения измерения.

Для чего используются цифровые мультиметры?

Цифровой мультиметр в основном используется для проверки одного из трех факторов закона Ома: напряжения (вольт), силы тока (ампер) и сопротивления (ом). Это простое уравнение, приведенное ниже, обычно используется инженерами-электриками во время диагностических испытаний.

В = I x R

В = напряжение

I = ток

R = сопротивление

Инженеры в лаборатории и в полевых условиях также используют цифровые мультиметры для проверки состояния системы или цепи в целях безопасности. Например, напряжение свыше 42 В или ток свыше 10 мА могут вызывать болезненные удары током, а в некоторых случаях даже летальный исход. Сопротивления также рассчитаны на определенную мощность (ватты) и могут нагреваться при работе с более высокими токами и напряжениями. Цифровые мультиметры, по сути, помогают инженерам убедиться, что тестируемое устройство безопасно для работы.

Типы цифровых мультиметров

Цифровой мультиметр общего назначения

Мультиметр общего назначения	Используется	Используется до	Форм-фактор	Обзор
	Новички и любители	Устранение неполадок в простых цепях и общее представление о том, что работает, а что нет.	Портативный	Они не обеспечивают высокой степени точности, но показания надежны.

Часто используемые любителями, эти цифровые мультиметры измеряют напряжение, сопротивление, непрерывность и ток для устранения неполадок в простых цепях. Они не обеспечивают высокой степени точности — только общее представление о том, что работает. Простота является ключевым моментом, а показания надежны.

Ручной цифровой мультиметр

Ручные цифровые мультиметры

Ручной цифровой мультиметр	Используется	Используется до	Форм-фактор	Обзор
	Электрики, электрики и специалисты по ОВиК	Проведите измерения и устраните неполадки потенциально опасной системы в полевых условиях.	Портативный	следует использовать, когда требуется мобильность.

Портативные цифровые мультиметры, также известные как цифровые вольтметры, используются электриками, подрядчиками по электротехнике и специалистами по ОВКВ для проведения измерений и устранения неполадок в потенциально опасных системах в полевых условиях. Ручные цифровые мультиметры следует использовать, когда требуется мобильность.

Усовершенствованный цифровой мультиметр

Усовершенствованный цифровой мультиметр	Используется	Используется до	Форм-фактор	Обзор
	Инженеры-электрики и электронщики	Выполняйте более сложные измерения и получайте уверенность в своих проектах.	Столешница	Эти цифровые мультиметры чрезвычайно точны и обладают разнообразными расширенными функциями

Эти приборы, также известные как настольные цифровые мультиметры или коммерческие цифровые мультиметры, используются инженерами-электриками и электронщиками для выполнения более сложных измерений и получения уверенности в своих конструкциях. Эти приборы чрезвычайно точны и обладают множеством расширенных функций, включая возможность программирования автоматизации, замедления или ускорения измерений для наблюдения за низкоуровневым или переходным поведением сигнала, а также взаимодействие с другими приборами.

Компактный цифровой мультиметр

Компактный цифровой мультиметр	Используется	Используется до	Форм-фактор	Обзор
	Инженеры-электрики и электронщики	Выполняйте более сложные измерения и получайте уверенность в своих проектах.	Установка в стойку	Используется, когда необходимы точные измерения, но место ограничено.

Эти многоканальные мультиметры используются в производстве, когда необходимы точные измерения, но пространство для оборудования ограничено. Они встраивают карты с переключателями и мультиплексорами, чтобы «втиснуть» десятки или даже сотни каналов в один мейнфрейм.

Цифровой мультиметр в сравнении с осциллографом

Цифровой мультиметр позволяет считывать напряжение в любой момент времени, а осциллографы показывают, как напряжение изменяется во времени, графически отображая форму волны. Осциллографы часто используются вместо цифровых мультиметров при поиске и устранении неисправностей в более сложных цепях.

Цифровой мультиметр	Используется для:	Тип цепи:
	Считать напряжение в любой момент времени.	Простые схемы

Осциллограф	Используется для:	Тип цепи:
	Измерьте изменение напряжения во времени.	Сложные схемы

Как выбрать цифровой мультиметр

Когда дело доходит до выбора правильного цифрового мультиметра для вашего приложения, необходимо учитывать ряд соображений, начиная с того, где вы будете его использовать. Вы также захотите оценить точность, скорость и количество каналов, необходимых для того, чтобы инструмент соответствовал требованиям вашей работы.

Как найти лучший цифровой мультиметр для ваших нужд

Не сломайте банк: DMM6500, серии 2100, серии 2110
Самое точное показание: DMM7510, 2002 Performance DMM
Потребность в скорости: DMM6500, DAQ6510, DMM7510
Дайте мне больше каналов: DAQ6510, DAQ2750, 3700A
Я хочу все это: DMM7512

Как пользоваться цифровым мультиметром

Цифровой мультиметр очень легко настроить и использовать для проведения тестов в лаборатории. Просто выполните шесть шагов ниже, чтобы настроить цифровой мультиметр и начать измерение тестируемого устройства (ИУ).

1. Осмотрите цифровой мультиметр и тестируемое устройство на наличие признаков физического повреждения.

2. Вставьте соответствующие датчики во входы цифрового мультиметра (для простоты использования датчики и входы обычно имеют цветовую маркировку).

3. Установите цифровой мультиметр в режим сопротивления, напряжения или тока в зависимости от того, что вы измеряете.

4. Проверьте правильность работы цифрового мультиметра с известным источником напряжения.

5. Поднесите кончики щупов или зажимов к положительным и отрицательным клеммам тестируемого устройства, чтобы выполнить измерения.

6. Во время работы следите за предупреждениями по безопасности на экране цифрового мультиметра.

Примечание. Приведенные выше шаги охватывают основы использования цифрового мультиметра, но инженерам всегда следует обращаться к руководству по эксплуатации для конкретной модели, прежде чем приступать к работе с цифровым мультиметром, чтобы обеспечить безопасность и точность измерений.

Ресурсы цифровых мультиметров

Готовы поднять свои знания в области цифровых мультиметров на новый уровень? Узнайте больше о цифровых мультиметрах и о том, как их использовать, в учебном центре Tektronix, где вы можете найти эти и многие другие ресурсы:

Руководство по выбору цифрового мультиметра
Образовательный центр IDEAS Hub University Temple
Пять основных вопросов пользователей цифровых мультиметров (и наши ответы)
Возвращение к основам электрических измерений
Если вы подумываете о покупке усовершенствованного цифрового мультиметра, просмотрите нашу сравнительную таблицу цифровых мультиметров, просмотрите нашу коллекцию цифровых мультиметров или запросите демонстрацию продукта.
