Инфракрасный обогреватель с терморегулятором для дома и дачи: подключение, отзывы

Потолочный и настенный инфракрасный обогреватель с терморегулятором

4.5 (90%) голосов: 2

Каждый владелец частного дома или квартиры желает обеспечить в своем жилище максимально комфортные условия, а как известно, главным залогом комфорта и уюта в доме, является — тепло. В настоящее время широкой популярностью пользуются инфракрасные обогреватели с терморегулятором. Именно о таких отопительных приборах пойдет речь в данной статье.

  • Принцип работы
  • Достоинства и недостатки
  • Виды
  • По месту расположения
  • org/ListItem»> По типу конструкции
  • По интенсивности излучения
  • По типу энергоносителя
  • Подключение терморегулятора к инфракрасному обогревателю

Инфракрасный обогреватель с терморегулятором

Принцип работы

Для того, чтобы понять как функционирует ИК-обогреватель, обратимся к схеме работы классической системы отопления.

В первом случае, помещение снабжается теплом благодаря теплоотдаче самого устройства. В процессе нагрева его стенки отдают тепло, за счет которого комната и прогревается. Такой принцип обогрева — несложный, но и высокой эффективностью он не отличается, поскольку ограничен размером самого прибора.

В другом случае, обогрев осуществляется по принципу конвекции.

При таком способе обогрева теплообмен осуществляется благодаря принудительной циркуляции теплых воздушных масс. В комплект подобных устройств могут также входить специальные вентиляторы, которые образуют конвекционные потоки. Такой способ обогрева гораздо эффективнее, чем у приборов со стандартным теплообменником, но и у него есть ряд недочетов: не всегда тепло размещается равномерно по помещению, тому же подобные отопительные приборы достаточно шумные, в процессе их функционирования может наблюдаться выделение пыли и образование сквозняков.

Более подробно про виды ИК электрических обогревателей можно прочить здесь.

Принцип действия инфракрасного обогревателя с терморегулятором совершенно отличный от двух вышеописанных.

Принцип обогрева ИК обогревателем

Помещение прогревается за счет электромагнитных волн, которые распространяются по комнате. Эти волны находятся в заданном диапазоне: между красной границей спектра видимого света (длина волны — 0,74 мкм) и областью микроволнового радиоизлучения (от 1000 до 2000 мкм).

Если сравнить ИК-обогреватель и обычную отопительную систему, то эффективность первого намного выше. Это отмечают и владельцы подобных обогревателей.

Инфракрасные обогреватели с терморегулятором — современные отопительные приборы. Несмотря на своё, относительно недавнее появление на рынке отопительного оборудования, они смогли завоевать широкую популярность у пользователей.

Большой спрос на подобные изделия обусловлен рядом плюсов, выделяемых в их эксплуатации:

  1. Установив подобный прибор в помещении, вы будете обеспечены быстрым и равномерным прогревом, даже в помещениях, больших по размеру, тепло поступает в очень короткие сроки.
  2. Высокая экономичность, поскольку установленный терморегулятор обеспечивает заданный температурный режим, то в среднем, в сутки ИК-обогреватель функционирует 11-12 часов. Это значит, что затрат на электричество будет производиться меньше как минимум в два раза.
  3. Высокий коэффициент полезного действия, достигает 95-100 %.
  4. Прибор достаточно прост в управлении, ведь очень удобно выбрать нужный температурный режим и заниматься своими делами. Когда температура достигнет предельного уровня, инфракрасный обогреватель сам отключится, а после того, как воздух в комнате охладится, он вновь начнет работать.

Панельный потолочно-настенный инфракрасный обогреватель Royal Clima RIH-R800G с терморегулятором

  1. Высокий уровень безопасности. Установив такое оборудование, вы будете застрахованы от возможного перегрева, т.к. автоматический датчик сам поддерживает нужный уровень температуры.
  2. Инфракрасный обогреватель в процессе функционирования не издает никаких отвлекающих звуков.
  3. Когда прибор работает — кислород не сжигается и сохраняется естественный уровень влажности.
  4. Мобильность. Такие устройства вы можете переместить в любое место.
  5. Широкий выбор дизайна и цветовой гаммы позволяет подобрать подходящий вариант ИК-обогревателя, который впишется в любой интерьер.

Несмотря на обилие достоинств, подобных обогревателям присущи и некоторые недостатки:

  1. Прогревается помещение зонально. С одной стороны, такой фактор является плюсом, но, с другой стороны, зона комфорта значительно ограничивается.
  2. Многие говорят о вреде инфракрасного обогревателя для здоровья человека. Согласно всем заключениям специалистов, негативного влияния подобные приборы не оказывают, но риск возникновения индивидуальной аллергической реакции нельзя исключать.

Нельзя на протяжении долгого времени находиться вблизи обогревателя. Поскольку длительное прямое воздействие ИК-лучей на глаза чревато ожогом роговицы.

Учитывая возможные негативные последствия, которые могут оказывать инфракрасные обогреватели, следует строго соблюдать все рекомендации и требования, касаемые монтажа и эксплуатации. В качестве месторасположения прибора ни в коем случае нельзя выбирать места прямого воздействия на человека, например, над кроватью.

Виды

Сегодня на рынке отопительного оборудования большое разнообразие инфракрасных обогревателей с терморегулятором, которые различаются по размеру, дизайну, техническим и эксплуатационным характеристикам и способу монтажа.

По месту расположения

Исходя из того, где устанавливается ИК-обогреватель, выделяют несколько видов.

Инфракрасный обогреватель с терморегулятором потолочный. Такой вид приборов пользуется наибольшим спросом. Обогреватели крепятся на потолке, что позволяет сэкономить значительную часть пространства.

Выбирая агрегат потолочного исполнения, следует учитывать высоту потолка. Чем выше потолок в комнате, тем больше мощность должна быть у обогревателя.

Потолочный ИК-обогреватель с терморегулятором характеризуется следующими отличительными особенностями:

  • тепло равномерно распространяется по всей комнате;
  • монтаж прибора не требует особых усилий и не отнимает много времени, крепление осуществляется при помощи саморезов с дюбелями;
  • разнообразие дизайнерских решений, выпускаются модели, которые внешне напоминают светильники.

Инфракрасный обогреватель с терморегулятором настенный. Внешне такой вид отопительных приборов напоминает обычные радиаторы отопления. Существенно отличие заключается в том, что обычные батареи привязаны к отопительной системе и монтируются на определенном расстоянии от пола, а ИК-обогреватель можно установить на любом участке стены.

Также как и потолочные, настенные агрегаты крепятся посредством саморезов с дюбелями. Современный дизайн ИК-обогревателей с терморегулятором настенного исполнения, позволяет с легкостью подобрать прибор, который станет не только источником обогрева, но и отличным декором в интерьере. На выборе и расположении приборов никак не сказывается высота потолка.

Если вы хотите получить максимальный эффект обогрева, то можно установить в комнате и настенный, и потолочный инфракрасный обогреватель.

Инфракрасный обогреватель с терморегулятором напольный. Этот вид обогревателей также пользуется большим спросом у пользователей, т.к. установить его можно в любой части помещения и при желании переносить из одного места в другое.

Напольный галогеновый ИК обогреватель Ballu BHH/M-09

Многие напольные модели функционируют от сжиженного газа, а это значит, что приборы не нужно подключать к электрической сети.

Отличительные особенности напольных моделей инфракрасных обогревателей:

  • характеризуются высокой эффективностью и производительностью, КПД достигает до 95-98%. В качестве топлива для большинства моделей выступает газ-бутан, который стоит недорого. В итоге вы получите эффективное и бюджетное отопление;
  • снабжены датчиками, которые отвечают за отключение прибора в случае опрокидывания или при недостатке кислорода в помещении.

По типу конструкции

По типу конструкции инфракрасные обогреватели бывают:

  1. Панельные. Подобные приборы выполнены в виде тонкой панели прямоугольной или квадратной формы. Внутри такой панели размещены нагревательные элементы;
  2. В виде ламп. В качестве нагревательного элемента у таких приборов выступают спиральные отражатели.
  3. Пленочные. Это тонкая полимерная пленка, на которой расположены нагревательные элементы, излучающие электромагнитные волны. Принцип функционирования у таких приборов идентичен тому, на основе которого функционирует инфракрасный теплый пол.

По интенсивности излучения

Выделяются три типа ИК-обогревателе по длине излучаемой волны:

  1. В первую группу входят коротковолновые модели, диапазон излучения в них составляет 0,74-2,5 мкм. Данные обогреватели признаны самыми мощными. Они непригодны для установки в жилых помещениях, чаще всего их обустраивают в промышленных зданиях.
  2. Диапазон у средневолновых моделей — 2,5-50 мкм. Такие приборы часто приобретают для установки в жилых домах и квартирах.
  3. Обогреватели с длинноволновым излучением — самые безопасные, диапазон волн — 50 -1000 мкм, они положительно влияют на человека, часто монтируются в больницах и детских учреждениях.

Если в доме есть маленькие дети, то рекомендуется обратить внимание на приборы без отражателя. Температура нагрева таких панелей достигает 90 °С, не более. При таком температурном режиме исключены ожоги при случайном касании.

По типу энергоносителя

Каждый инфракрасный обогреватель с терморегулятором функционирует от определенного энергоносителя:

  1. Дизельные устройства. Процесс функционирования осуществляется благодаря сжиганию жидкого топлива (солярки). Такие приборы использовать для обогрева дачи или дома не рекомендуется, т.к. они небезопасны, помимо этого выделяется неприятный запах топлива.
  2. Газовые инфракрасные обогреватели работают в автономном режиме от баллонного или природного газа. Чаще всего подобные обогреватели устанавливают в производственных помещениях, т.к. использование газовые ИК-приборов дома небезопасно. Важно все время контролировать работу устройства и следить за тем, чтобы был постоянный поток свежего воздуха.
  3. Электрические инфракрасные обогреватели получили наиболее широкое распространение, благодаря своей безопасности, практичности и надежности. В таких приборах обязательно находится ТЭН, от которого идет электромагнитное излучение. Передача потока лучевой энергии осуществляется с помощью специальных отражателей.

Карбоновый ИК обогреватель Zenet NS-1200D

В свою очередь электрические ИК-обогреватели различаются по используемому нагревательному элементу:

  1. Керамика. Внутри прибора расположены керамические пластины, по которым происходит процесс равномерного распределения тепла. Такие приборы характеризуются высокой эффективностью и производительностью. К тому же они достаточно экономичны. Инфракрасные обогреватели с ТЭНом из керамики устойчивы к всевозможным механическим повреждениям.
  2. Галоген. В качестве нагревательного элемента в таких приборах выступает трубка, которая заполнена инертным газом.
  3. Карбон. Функционируют обогреватели на углеродном (карбоновом) волокне, помещенном в кварцевую трубу. Приборы очень экономичны. Инфракрасные обогреватели с таким нагревательным элементом оказывают полезное воздействие на человеческий организм: прогревают тело, стимулируя кровообращение. Такие приборы можно найти в физиотерапевтических кабинетах.
  4. Кварц. Источником излучения является вольфрамовая нить, помещенная в кварцевую трубку.

Подключение терморегулятора к инфракрасному обогревателю

Термостат предназначен для контроля и регулировки температурных режимов обогревателя.

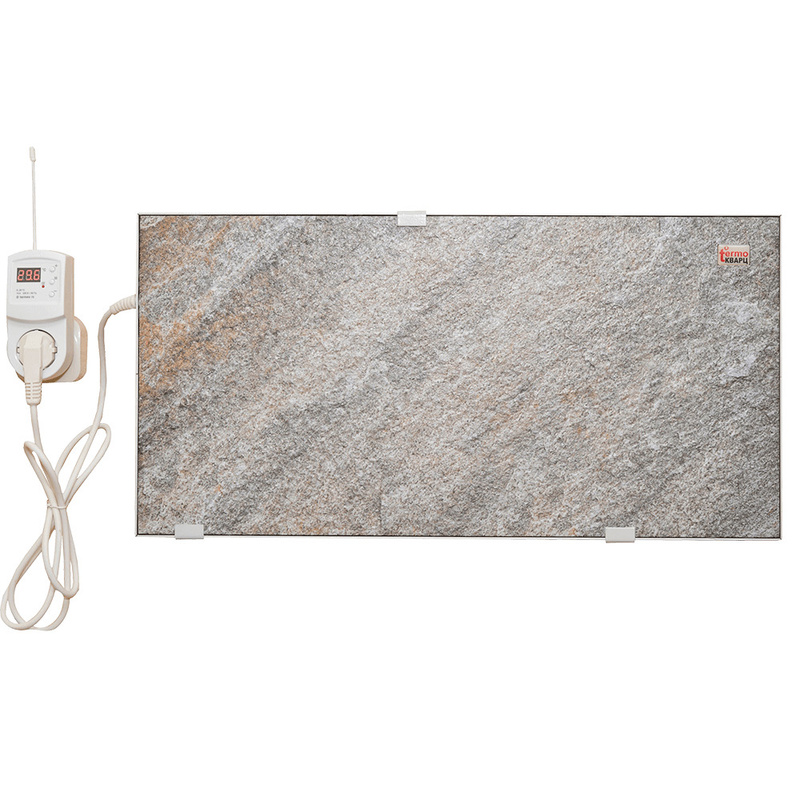

Некоторые модели ИК-обогревателей сразу оборудованы встроенным терморегулятором. Если же он отсутствует, необходимо подключить его самостоятельно.

Выделяется две разновидности:

  1. Механические термостаты. С ними температура задается вручную, посредством нажатия кнопки или поворачивания рычага.

Механический терморегулятор Ballu BMT 2

  1. Электронные терморегуляторы. Такие модели отличается большей точностью и в них предусмотрена функция программирования. Рабочие режимы меняются на сенсорном дисплее или кнопками. Электронные терморегуляторы стоят дороже механических.

Электронный терморегулятор

По способу установки выделяются термостаты открытого и закрытого типа.

Cхема подключения терморегулятора к инфракрасному обогревателю

Схема подключения терморегулятора к инфракрасному обогревателю, предусматривает соблюдение нескольких правил:

  • термостат должен располагаться на высоте от пола — не более 1,5 м;
  • чтобы показания были более точными, под терморегулятор нужно поместить теплоизолятор;
  • к терморегулятору разрешается подключать только один обогреватель;
  • мощность термостата должна соответствовать показателям отопительного прибора;
  • следите за тем, чтобы терморегулятор не соприкасался ни с какими предметами.

Выбираем регулятор температуры для обогревателя |

ObogrevDomNews / 14.08.2015

Примитивные электрические обогреватели, не оборудованные терморегулятором, неудобны в эксплуатации — их приходится постоянно включать и выключать в зависимости от температуры в комнате, а также они не способны поддерживать заданную температуру или включиться заблаговременно.

Кроме того, некоторые типы обогревателей не приспособлены к постоянному режиму работы, и от продолжительного нагрева могут вызвать пожар или просто выйти из строя. Эта проблема решается подключением обогревателя через терморегулятор. Терморегулятор, в который встроен термодатчик, включает обогреватель, если температура низкая, и выключает, если уже достаточно тепло. Благодаря этому обогреватель не работает постоянно, экономится его ресурс и не сжигается кислород в помещении. Также переменный режим работы обогревателя позволяет неплохо сэкономить, так как не происходит нагрева воздуха свыше желаемого значения. Сейчас многим стали доступны услуги электрика москва дает низкую цену на подключение и гарантию!

Терморегулятор решает задачу поддержания определенной температуры в различных помещениях, например, в детской комнате или на складе, где по условиям хранения должна быть постоянная температура. Также обогреватель с терморегулятором поддерживает температуру в неотапливаемых помещениях (вагончики, производственные мастерские), которые остывают на ночь и в которых поутру холодно работать.

Что же такое терморегулятор? Это прибор, который производит включение и выключение обогревателя в зависимости от настроек. Настроить его можно на определенную температуру в помещении, интенсивность нагрева теплоэлементов или периодичность работы. В большинстве нагревательных приборов уже встроен терморегулятор. По конструкции терморегуляторы бывают электронные, механические и электромеханические.

В электронном терморегуляторе есть три основных элемента: датчик, определяющий температуру воздуха, микросхема, которая обрабатывает полученный сигнал, и устройство, замыкающее и размыкающее электрическую цепь питания нагревательных элементов. Такая система устанавливается в сплит-системах, электронной системе отопления дома и других устройствах, где требуется точное определение температуры и легкость в управлении

Электромеханические терморегуляторы

Это более простые устройства, собранные на базе теплового реле. Реле состоит из особой металлической пластины и контактов. При нагревании пластина изгибается и размыкает контакты, в результате чего нагрев останавливается. Когда пластина остывает, она возвращается в исходное положение, контакты замыкаются и начинается нагрев.

Таким образом, температура поддерживается на одном уровне. Такие терморегуляторы устанавливаются в утюгах, чайниках, недорогих электроплитах. Характерной их особенностью является легкий щелчок при включении и выключении реле.

Другие модели терморегуляторов работают от теплового расширения особого элемента. Их устанавливают в накопительные водонагреватели и масляные радиаторы. Специальное вещество при нагреве увеличивается в объеме (подобно ртути в стеклянном градуснике) и в какой-то момент замыкает контакты прибора. При остывании контакты размыкаются. Это устройство позволяет предотвратить закипание жидкости в нагревателе и поддерживает заданную температуру.

Также используются регуляторы-термостаты. Они часто устанавливаются на батареи центрального отопления, перекрывая поток горячего теплоносителя при достижении заданной температуры.

14.08.2015 в рубрике Обзор. Метки: регулятор температуры, тепловое реле, терморегулятор, терморегулятор для обогревателя, термостат, электронный терморегулятор

Контакты для связи [email protected]

Search

Как выбрать Обогреватели Обогреватель выбор. выбрать выбрать обогреватель дача двери дизайн дом интерьер инфракрасные обогреватели инфракрасный инфракрасный обогреватель качество квартира конвектор кондиционер котел купить обогреватель кухня масляный радиатор материал мебель монтаж мощность недвижимость обогрев окна отделка отопление покупка. пол помещение преимущества радиатор ремонт система. система отопления строительство температура тепло тепловентилятор трубы тёплый пол

  • Получить готовый отчет по технологической практике за один день
  • Преимущества накрутки зрителей на Твич
  • Где выгодно заказать светодиодные светильники для агрессивных сред?
  • Ограждение из нержавеющей стали для лестниц, крыш, террас, балконов
  • Монеты 3 Рейха (нацистской Германии): рейхсмарки и пфеннинги
  • Как найти клад в старой копилке: 5 дорогие копеек СССР
  • Покупка качественной метизной продукции и крепежа
  • Как выбрать мебель для детской комнаты
  • Кварцевый ламинат — сочетание лучших качеств популярных напольных материалов
  • Что следует знать про кварцевый ламинат и его ключевые характеристики?
  • В чем преимущества АСРО «Межрегиональное объединение проектировщиков»
  • Организация АСРО «Межрегиональное объединение проектировщиков»
  • Газовые колонки: особенности технического обслуживания
  • В каких случаях стоит выбрать механизированную штукатурку стен?
  • Для чего нужна проверка контрагента и каким образом ее можно провести
  • Проверка подрядчиков онлайн с использованием специализированного сервиса
  • К вопросу об актуальности газовых котлов
  • Шкафы с распашными дверями: причины популярности
  • Зачем нужны перила для лестниц, их виды и особенности
  • Где выгодно купить водонагреватели?
  • Сауна в квартире: где разместить и как подобрать
  • Строительство CLT-домов – выбор компании
  • Почему многие заказывают отделку частного дома – поиск ответа на вопрос
  • Что делать со старинными вещами?
  • Какие характеристики обусловили широкую популярность кварцевого ламината?
  • Базовые вещи в гардеробе школьников: обзор
  • Масло и герметик для дерева – основные характеристики и причины в пользу выбора
  • Что такое частные прокси, для чего они нужны?
  • 13306
  • К вопросу об особенностях наращивания дымоходной трубы

Выбираем инфракрасные обогреватели с терморегулятором для дачи


Инфракрасные обогреватели с терморегулятором для дачи

Очень многие из нас имеют дачные дома или не большие по размеру домики, где так приятно провести время, наслаждаясь живописными окрестностями, подышать свежим воздухом и просто отдохнуть от городской суеты. К сожалению, делать это большинство из дачников могут только в теплое время года и не потому, что не хотели бы продолжать общение с природой независимо от погодных условий, а потому, что дачный домик не оснащен системой отопления.

Если кто-то проживает в доме постоянно, он позаботился об оснащении своего загородного жилища современным котлом или каким то иным способом обогрева дома, тут все понятно. А если хозяева дачи приезжают за город нечасто и ненадолго, как быть в этом случае?

Приобретать дорогостоящий котел или устанавливать дровяной камин — слишком трудоемкая и недешевая задача. Помню, как в 90-х годах прошедшего столетия на рынке появились так называемые электрические конвекторы, которые тут же снискали себе необычайную популярность.

Но время не стоит на месте, и вот уже примерно пять лет назад в продаже появились первые инфракрасные обогреватели с терморегулятором для дачи и дома. Пять лет — небольшой срок, но дачники, пользующиеся этим новым видом обогревателей в один голос утверждают, что именно эти приборы являются самым оптимальным вариантом временного обогрева дома и создания в нем атмосферы необходимого нам комфорта и уюта.

Инфракрасный обогреватель: вреден для здоровья или нет ?

Самый главный вопрос, которым интересуются потенциальные покупатели ИК обогревателей, существует ли опасность для здоровья человека при использовании этих приборов. Для того, чтобы ответить на этот вопрос, давайте вместе рассмотрим принцип работы приборов инфракрасного излучения.

Инфракрасный обогреватель с терморегулятором для дачи

Что такое инфракрасное излучение? Это один из видов электромагнитного излучения. Любой отопительный прибор в вашем доме, даже примитивный радиатор, обладает какой-то долей этого излучения, но оно различается по длине волн и по их интенсивности.

Количество пользы или вреда от такого излучения можно сравнить с воздействием на человека солнечных лучей: хорошо понежиться в теплый летний денек под этими лучиками, но если переборщить со временем пребывания под ними, то реакция организма может оказаться негативной.

Преимущества и недостатки инфракрасных обогревателей

Преимущество ИК обогревателей заключается в том, что их энергия доставляется нам быстро, точно и эффективно, практически без потерь.

Нагревательный элемент ИК приборов излучает волны разной длины и соответственно разной интенсивности действия.

Длинные волны (не более 200 микрон) едва затрагивают поверхность человеческой кожи и поглощаются клетками практически полностью. ИК обогреватели, излучающие длинные волны, способны прогреваться до температуры примерно 300 градусов по Цельсию.

Средние волны обладают средним уровнем воздействия на поверхность кожи. Приборы, излучающие средние волны, разогреваются до 600 градусов. Короткие волны имеют способность проникать в глубокие слои кожи, ИК обогреватели, излучающие короткие волны, разогреваются до температуры 800 градусов и выше.

Именно действием средних и коротких волн обусловлена высочайшая эффективность ИК обогревателей, т.е. быстрая и точная доставка энергии. Чем больше спектр действия коротких волн, тем сильней разогреется прибор и, соответственно, воздух в вашем доме.

Какими неприятностями грозит нам долгое воздействие на организм инфракрасного излучения ?

Ваша кожа может стать суше, теряя определенную долю влаги. При неправильной установке прибора вполне реально получить даже легкий ожог. Заметьте, только при неправильной установке обогревателя.

Если же вы будете действовать согласно инструкции, выполняя рекомендации производителей, то доля вашего ущерба будет просто минимальной при огромных преимуществах такого прибора, как ИК обогреватель.

Потолочный инфракрасный обогреватель

В чем же заключается преимущество ИК обогревателей по сравнению, например с теми же приборами конвекторного типа? ИК приборы нагревают не воздух, а поверхности предметов, находящихся в спектре воздействия инфракрасных лучей. Затем, уже от этих поверхностей прогревается все помещение, очень быстро и равномерно.

Если, например, при использовании обычным радиатором, пол в комнате остается холодным, ИК обогреватель обеспечит его быстрый прогрев до 90 процентов энергии тратится на обогрев предметов и только около 10 процентов на обогрев воздуха.

ИК обогреватели очень просто прикрепить к потолку или к стене дома, не нужно платить какие-то невероятные суммы за монтаж и установку оборудования, что в итоге сберегает ваши средства. ИК приборы разнообразны по дизайну, и вам не составит труда выбрать оборудование, соответствующее интерьеру вашего дома.

ИК обогреватели не отличаются высокими ценами при отличном качестве работы. Когда мне приходиться слышать не совсем лестные отзывы об этих приборах, я призываю обратившихся посмотреть, в каких условиях работает прибор, нет ли сильных сквозняков, плотно ли прикрыты двери. Если все необходимые условия соблюдены, качество работы ИК обогревателя можно гарантировать.

Виды инфракрасных обогревателей

ИК обогреватели бывают трех видов:

— потолочные
— настенные
— стационарные или мобильные

Потолочные приборы монтируются к потолку и здесь единственным условием для их установки является высота потолков. При низких потолках от данного вида обогревателей лучше отказаться.

Настенные обогреватели устанавливаются на стены помещения, они могут располагаться как горизонтальною так и вертикально. Мобильные обогреватели работают на газе и устанавливаются там, где они в данный момент нужнее.

Если учитывать недостаточную газификацию нашей сельской местности, то самыми привлекательными для дачи являются потолочные и настенные приборы. Хотя установка обогревателей не представляет какой-то особенной сложности, и приборы крепятся к потолку и к стенам основательно, лучше не устанавливать их, например, над кроватью, во избежания непредвиденного случая.

Использование терморегулятора для инфракрасных обогревателей

Очень, на мой взгляд, существенным преимуществом ИК приборов служит оснащенность их терморегулятором. Об этом поговорим отдельно.Терморегулятор чаще всего прилагается к обогревателю и идет с ним в комплекте.

Терморегуляторы для ИК-обогревателей

Терморегулятор удерживает комфортную для вас температуру воздуха в помещении, не допуская его перегрева или переохлаждения, что в результате ведет к значительной финансовой экономии (до 30 процентов средств).

Терморегуляторы для ИК оборудования бывают:

— механическими

— электронными

Механические приборы врезаются или накладываются прямо на стену. В них установлен чувствительный элемент, отвечающий за регуляцию температурного режима.

Особенности и принцип действия

Для регулятора механического вида не нужно питание от сети в 220 Вольт, он работает механически и способен регулировать температуру от 5 до 30 градусов по Цельсию. По мере повышения или понижения температуры воздуха механический регулятор смыкает или замыкает имеющиеся в нем контакты входа и выхода.

Это очень напоминает работу обычного реле. Электронный терморегулятор работает автоматически, он оснащен жидкокристаллическим дисплеем, на котором отображаются все параметры его работы. Электронный регулятор можно заранее запрограммировать на день или неделю, а, бывает и на более продолжительный срок.

Представьте себе, что вы возвращаетесь домой после длительного отсутствия, а ваш обогреватель, благодаря электронному терморегулятору все это время работавший в минимальной загрузке, встречает вас, как гостеприимный хозяин, теплом и уютом.

Приобретая ИК обогреватель и терморегулятор его действий, внимательно изучайте инструкцию, прилагаемую к прибору и неукоснительно следуйте ей. Помните, что главной характеристикой терморегулятора является только его мощность. Вы можете приобрести сразу несколько регуляторов тепла или всего один терморегулятор, которым будет управляться несколько обогревателей, все зависит от мощности прибора.

Инфракрасные обогреватели

Обратите ваше внимание на следующие цифры: если у вас работают 3 ИК обогревателя общей мощностью 2,5 кВт, то для их терморегулирования понадобится терморегулятор мощностью в 3 кВт. Мощность одного терморегулятора должна быть приблизительно на 15 процентов выше, чем суммарная мощность всех ваших обогревательных приборов.

При подключении терморегулятора не забудьте, что он устанавливается на высоте не менее 1,5 метра от пола, а между прибором и стеной желательно проложить теплоизоляционный материал для точности работы прибора.

Когда терморегулятор установлен в помещении, к нему подводятся провода ИК обогревателя. Подключение может быть как последовательным, так параллельным. Учтите, что соединительные провода не входят в комплект обогревателя и вам придется приобретать их самостоятельно.

Производители и цены

Теперь несколько слов о ценах на ИК обогреватели в зависимости от фирмы производителя и других данных. Разнообразие самого товара и, соответственно, ценовая разница настолько велики, что в рамках одной статьи уложиться просто не возможно, да и не нужно.

Даже учитывая тот факт, что

инфракрасных обогревателей с терморегулятором для дачи вам покупать придется не один, а несколько, экономия ваших средств будет вполне ощутима, а затраты на современное обогревательное оборудование в скором времени себя окупят.

nomortogelku.xyz

Читайте также:

Обзор регуляторов температуры | Промышленная автоматизация OMRON

Ведущий контент

Эти контроллеры получают сигналы датчиков и управляют нагревателями или другими устройствами для поддержания заданной температуры. Их также можно использовать для контроля влажности, давления и расхода. OMRON также предлагает датчики температуры и влажности.

Основное содержание



Что такое регулятор температуры?

Контроллер температуры — это устройство, которое используется для управления нагревателем или другим оборудованием путем сравнения сигнала датчика с заданным значением и выполнения расчетов в соответствии с отклонением между этими значениями. Устройства, которые могут обрабатывать сигналы датчиков, отличные от температуры, такие как влажность, давление и скорость потока, называются контроллерами. Электронные контроллеры специально называются цифровыми контроллерами.

  • Верх страницы

Контроль температуры

Контроллеры температуры контролируют температуру таким образом, чтобы значение процесса было таким же, как уставка, но реакция будет отличаться из-за характеристик контролируемого объекта и метода управления контроллером температуры. Как правило, от регулятора температуры требуется реакция, показанная на рис. (2), при которой уставка достигается как можно быстрее без перерегулирования. Существуют также случаи, такие как показанный на рисунке (1), где реакция быстро увеличивает температуру, даже если требуется ее превышение, и случай, показанный на рисунке (3), где требуется реакция на медленное увеличение температуры.

(1) Реакция, при которой значение процесса стабилизируется на заданном значении, при этом постоянно выходит за пределы допустимого диапазона

(2) Правильная реакция

(3) Реакция, при которой значение процесса медленно достигает заданного значения

  • Верх страницы

Пример конфигурации контроля температуры

В следующем примере описывается базовая конфигурация для контроля температуры.

  • Верх страницы

Принцип работы регулятора температуры

На следующем рисунке показан пример системы управления с обратной связью, используемой для регулирования температуры.
Основные части системы управления с обратной связью встроены в контроллер температуры. Можно построить систему управления с обратной связью и контролировать температуру, комбинируя контроллер температуры с контроллером и датчиком температуры, которые подходят для контролируемого объекта.

Конфигурация системы управления с обратной связью

  • Верх страницы

Характеристики объекта управления

Перед выбором регулятора температуры или датчика температуры необходимо понять тепловые характеристики контролируемого объекта для правильного контроля температуры.

  • Верх страницы

Методы управления

[Действие управления ВКЛ/ВЫКЛ]

Как показано на графике ниже, если значение процесса ниже уставки, выход будет включен, и на нагреватель будет подаваться питание. Если технологическое значение выше уставки, выход будет отключен, и питание нагревателя будет отключено. Этот метод управления, при котором выход включается и выключается в зависимости от уставки для поддержания постоянной температуры, называется действием управления ВКЛ/ВЫКЛ. При этом действии температура регулируется двумя значениями (т. е. 0 % и 100 % заданного значения). Поэтому операцию еще называют двухпозиционным регулирующим действием.

[Действие P (Пропорциональное управление)]

Р-действие (или действие пропорционального управления) используется для вывода управляемой переменной (выходной управляющей переменной), которая пропорциональна отклонению, чтобы уменьшить отклонение между значением процесса и заданным значением. Зона пропорциональности устанавливается в центре уставки, а выход определяется по следующим правилам.

Управляемая переменная, пропорциональная отклонению, выводится, когда значение процесса находится в пределах пропорционального диапазона.

100% управляющая переменная выводится, когда значение процесса ниже зоны пропорциональности.

Регулируемая переменная 0% выводится, когда значение процесса выше пропорционального диапазона.

Более плавное управление, чем управление ВКЛ/ВЫКЛ, возможно, поскольку выход постепенно изменяется вблизи заданного значения в соответствии с отклонением. Однако, если температура регулируется только пропорциональным действием, она стабилизируется на температуре, которая отличается от уставки (смещения).

Примечание. Если регулятор температуры с диапазоном температур от 0°C до 400°C имеет зону пропорциональности 5%, ширина зоны пропорциональности будет преобразована в диапазон температур 20°C. В этом случае полный выход остается включенным до тех пор, пока значение процесса не достигнет 90°C, и выход периодически выключается, когда значение процесса превышает 90°C, при условии, что уставка равна 100°C. Когда значение процесса равно 100°C, не будет разницы во времени между периодом ВКЛ и периодом ВЫКЛ (т. е. выход включается и выключается 50% времени).

[И-действие (интегральное управляющее действие)]

Действие I (или интегральное действие) увеличивает или уменьшает регулируемую переменную в зависимости от размера и продолжительности отклонения.
Температура стабилизируется на уровне температуры, отличной от уставки (смещения) только за счет пропорционального действия, но отклонение с течением времени будет уменьшаться, а значение процесса будет таким же, как уставка, за счет сочетания пропорционального и целостные действия.

[Действие D (Действие производного управления)]

D-действие (или производное действие) обеспечивает управляемую переменную в ответ на резкие изменения значения процесса из-за таких факторов, как внешнее возмущение, так что управление быстро возвращается к исходному состоянию. Пропорциональное и интегральное действия корректируют результаты контроля, поэтому реакция на резкие изменения задерживается. Действие производной компенсирует этот недостаток и обеспечивает большую управляемую переменную для быстрых внешних возмущений.

[ПИД-регулятор]

ПИД-регулирование представляет собой комбинацию пропорционального, интегрального и дифференциального регулирования. Здесь температура регулируется плавно за счет пропорционального регулирования без скачков, автоматическая регулировка смещения осуществляется за счет интегрального управления, а быстрая реакция на внешнее возмущение становится возможной за счет дифференциального управления.

[Два ПИД-регулятора]

Обычное ПИД-регулирование использует один блок управления для управления реакцией контроллера температуры на заданное значение и на внешние помехи. Следовательно, реакция на уставку будет колебаться из-за перерегулирования, если большое значение придается реагированию на внешние возмущения с параметрами P и I, установленными на малые значения, и параметром D, установленным на большое значение в блоке управления. С другой стороны, контроллер температуры не сможет быстро реагировать на внешние возмущения, если большое значение придается реагированию на уставку (т. е. параметры P и I установлены на большие значения). Это делает невозможным удовлетворение обоих типов ответа в данном случае.
Два ПИД-регулятора обеспечивают хорошую реакцию как на заданное значение, так и на внешнее возмущение.

ПИД-регулятор

(1)

Реакция на уставку будет медленной, если реакция на внешнее возмущение улучшена.

(2)

Реакция на внешнее возмущение будет медленной, если реакция на уставку улучшена.

Два ПИД-регулятора

(3)

Управляет как уставкой, так и реакцией на внешнее возмущение.

  • Верх страницы

Что такое датчик температуры?

Датчик температуры измеряет температуру в месте, где требуется контроль температуры. Он преобразует температуру в физическую величину напряжения или сопротивления и выводит ее.

  • Верх страницы

Категории измерения температуры

Существует две категории измерения температуры, как описано ниже.

  • Верх страницы

Термопара

Принцип

Термопара представляет собой датчик температуры, в котором используется явление (например, эффект Зеебека), создающее термоэлектродвижущую силу в соответствии с разницей температур между соединенным концом и открытым концом различных типов металлов, соединенных друг с другом на одном конце . Сочетание металлов с высокой и стабильной термоэлектродвижущей силой называется термопарой.
Термопары широко используются в промышленности.

Закон промежуточных температур и закон промежуточных металлов

Величина разности потенциалов определяется двумя разными материалами металлических проводов и разницей температур между спаем термопары (т. е. горячим спаем) и эталонным спаем (т. е. холодным спаем). Любая разница в температуре между ними не имеет значения (закон промежуточных температур). Также не будет эффекта, если между ними будут разные типы металлов, если нет разницы в температуре (Закон промежуточных металлов).

Типы термопар

Среди термопар типы K, E, J и T используют неблагородные металлы, а типы B, R и S используют благородные металлы.
Тип термопары выбирается в зависимости от температуры измерения, окружающей среды и точности. Однако обычно используются типы K, J и R.

Характеристики разности потенциалов термопары

Компенсационный провод

Если провод датчика температуры термопары не достигает контроллера температуры, а кабель между датчиком и контроллером температуры удлиняется медным проводом, возникает большая ошибка температуры.
Подводящие провода датчика температуры термопары должны быть дополнены компенсационными проводниками.
Компенсирующий проводник представляет собой кабель, который создает почти такую ​​же термоэлектродвижущую силу, что и термопара. Существуют кабели общего назначения (от -20 до 90°C) и термостойкие кабели (от 0 до 150°C), в зависимости от рабочей температуры окружающей среды. Характеристики этих кабелей определяются JIS. Компенсационные проводники доступны для каждого типа термопары. Необходимо использовать компенсирующий проводник, подходящий для термопары.

  • Верх страницы

Платиновый термометр сопротивления

Термометр сопротивления

В этом устройстве используется постоянная зависимость сопротивления металла от температуры.
Условия, необходимые для материала металлической проволоки:

(1) Высокий температурный коэффициент электрического сопротивления и хорошая линейность

(2) Стабильность

(3) Возможность использования в широком диапазоне температур

Материал, который лучше всего соответствует этим условия — платина.
JIS предписывает только платиновый термометр сопротивления.

Платиновый термометр сопротивления

В этом устройстве используется характеристика платины (Pt), которая вызывает увеличение ее электрического сопротивления пропорционально температуре.
В соответствии с редакцией стандартов JIS 1989 г. платиновые термометры сопротивления, которые соответствовали предыдущим стандартам, назывались JPt, а те, которые соответствовали стандартам 1989 г. и более поздним, назывались Pt, но JPt был отменен в редакции 1997 г. Однако все еще существуют системы, использующие JPt, поэтому контроллеры температуры также поддерживают JPt. Характеристики Pt и JPt разные, поэтому необходимо правильно настроить тип входа терморегулятора.

Типы компенсационных выводов

Сопротивление платинового термометра сопротивления Pt 100 составляет 100 Ом при 0°C, а стандартное отношение сопротивлений (значение R100/R0) 1,3851 низкое, поэтому на него сильно влияет сопротивление компенсирующего подводящего провода.
Как правило, проводка с трехпроводным термометром сопротивления используется для исключения влияния сопротивления компенсирующего провода.

Трехпроводной термометр сопротивления

Один провод сопротивления соединяется с двумя проводами, а другой — с другим проводом, чтобы исключить влияние сопротивления при удлинении подводящих проводов. Все трехпроводные платиновые термометры сопротивления OMRON имеют такую ​​конфигурацию.

Подключение трехпроводных платиновых термометров сопротивления

  • Скачать PDF (5308 КБ)

Локальная навигация

  • Компоненты управления
    • Таймеры
    • Регуляторы температуры
    • Счетчики
    • Кулачковые позиционеры
    • Индикаторы цифровой панели
    • Преобразователи сигналов
  • Часто задаваемые вопросы
  • Техническое руководство
  • Модели с сертификацией стандартов
  • Библиотека СИСТЕМА
  • Электронное обучение
  • Глоссарий по промышленной автоматизации

Что такое регуляторы температуры? Типы контроллеров процесса

Как следует из названия, контроллер температуры представляет собой прибор, используемый для контроля температуры, в основном без участия оператора. Контроллер в системе контроля температуры принимает датчик температуры, такой как термопара или RTD, в качестве входных данных и сравнивает фактическую температуру с желаемой контрольной температурой или заданным значением. Затем он предоставит вывод элементу управления.

Хорошим примером может служить приложение, в котором контроллер получает входные данные от датчика температуры и имеет выход, подключенный к элементу управления, такому как нагреватель или вентилятор. Контроллер обычно является лишь частью системы контроля температуры, и при выборе подходящего контроллера следует анализировать и учитывать всю систему.

Узнайте больше о цифровых контроллерах

Какие существуют типы регуляторов процесса или температуры и как они работают?
Существует три основных типа регуляторов процесса: двухпозиционный, пропорциональный и ПИД-регулятор. В зависимости от управляемой системы оператор сможет использовать тот или иной тип для управления процессом.

Двухпозиционный регулятор температуры
Двухпозиционный регулятор температуры представляет собой простейшее устройство управления. Выход устройства либо включен, либо выключен, без промежуточного состояния. Двухпозиционный контроллер переключает выход только тогда, когда температура пересекает заданное значение. Для управления обогревом выход включается, когда температура ниже уставки, и выключается выше уставки.

Поскольку температура пересекает заданное значение, чтобы изменить состояние выхода, температура процесса будет постоянно циклически изменяться, переходя от значения ниже заданного значения к значению выше и обратно. В тех случаях, когда это циклирование происходит быстро, и для предотвращения повреждения контакторов и клапанов, к операциям контроллера добавляется дифференциал включения-выключения или «гистерезис».

Этот дифференциал требует, чтобы температура превышала уставку на определенную величину, прежде чем выход выключится или снова включится. Дифференциал включения-выключения предотвращает «дребезжание» выхода или быстрые непрерывные переключения, если циклическое переключение выше и ниже уставки происходит очень быстро. Двухпозиционное управление обычно используется там, где нет необходимости в точном контроле, в системах, которые не могут справиться с частым включением и выключением энергии, когда масса системы настолько велика, что температура меняется очень медленно, или для температурной сигнализации. Одним из специальных типов управления включением-выключением, используемым для аварийной сигнализации, является контроллер предельных значений. В этом контроллере используется реле с фиксацией, которое необходимо сбросить вручную, и оно используется для отключения процесса при достижении определенной температуры.

Пропорциональное управление
Пропорциональное управление предназначено для устранения циклов, связанных с двухпозиционным регулированием. Пропорциональный регулятор уменьшает среднюю мощность, подаваемую на нагреватель, когда температура приближается к заданному значению.

Это приводит к замедлению нагревателя, чтобы он не превышал заданное значение, а приближался к заданному значению и поддерживал стабильную температуру. Это пропорциональное действие может быть выполнено путем включения и выключения выхода на короткие промежутки времени. Это «пропорциональное распределение времени» изменяет отношение времени «включено» к времени «выключено» для контроля температуры. Пропорциональное действие происходит в «зоне пропорциональности» вокруг заданной температуры.

Вне этого диапазона регулятор температуры работает как двухпозиционный блок с выходом либо полностью включенным (ниже диапазона), либо полностью выключенным (выше диапазона). Однако внутри диапазона выход включается и выключается пропорционально разнице измерения от уставки. В заданном значении (средняя точка пропорционального диапазона) коэффициент включения/выключения выхода составляет 1:1; то есть время включения и время выключения равны. Если температура отличается от уставки, время включения и выключения изменяется пропорционально разнице температур. Если температура ниже заданного значения, выход будет активен дольше; если температура слишком высока, выход будет выключен дольше.

ПИД-регулятор
Третий тип регулятора обеспечивает пропорционально-интегральное и дифференциальное регулирование или ПИД-регулятор. Этот контроллер сочетает в себе пропорциональное управление с двумя дополнительными регулировками, что помогает блоку автоматически компенсировать изменения в системе.

Эти корректировки, интегральные и производные, выражаются в единицах времени; на них также ссылаются их обратные значения RESET и RATE соответственно. Пропорциональные, интегральные и производные члены должны быть индивидуально скорректированы или «настроены» на конкретную систему методом проб и ошибок. Он обеспечивает наиболее точное и стабильное управление из трех типов регуляторов и лучше всего используется в системах с относительно небольшой массой, которые быстро реагируют на изменения энергии, подводимой к процессу.

В этой другой статье более подробно описано, как настроить ПИД-регулятор.

Рекомендуется в системах, где нагрузка часто меняется, и ожидается, что контроллер будет автоматически компенсировать частые изменения уставки, количества доступной энергии или управляемой массы. OMEGA предлагает ряд контроллеров, которые автоматически настраиваются. Они известны как контроллеры автонастройки.

Стандартные размеры
Поскольку регуляторы температуры обычно устанавливаются внутри приборной панели, панель необходимо разрезать для размещения регулятора температуры. Чтобы обеспечить взаимозаменяемость между контроллерами температуры, большинство контроллеров температуры разработаны в соответствии со стандартными размерами DIN. Наиболее распространенные размеры DIN показаны ниже.

Выберите регулятор температуры для вашего применения

Двухпозиционные контроллеры
Двухпозиционные контроллеры процесса представляют собой простейший тип контроллеров с двухпозиционным управлением, предназначенный для обеспечения функциональности ПИД-регуляторов общего назначения, но по цене, подходящей для двухпозиционных приложений.

Автонастройка ПИД-регуляторов
ПИД-регуляторы обеспечивают очень точное управление, но алгоритм ПИД требует настройки. Контроллеры автонастройки обеспечивают эту функцию.

Многоконтурные контроллеры
Каждый контур управления обычно состоит из одного входа и как минимум одного выхода. OMEGA предлагает множество многоконтурных контроллеров, которые могут управлять более чем одним контуром управления. CS8DPT от OMEGA поддерживает до 6 контуров управления.

Контроллеры ограничения безопасности
Контроллер ограничения безопасности представляет собой двухпозиционный контроллер с выходом с фиксацией. Когда состояние выхода изменяется, требуется ручной сброс, чтобы вернуть его обратно. Контроллеры пределов безопасности обычно используются в качестве резервных контроллеров для остановки процесса при достижении нежелательных пределов.

Реле температуры
Регулируемое реле температуры подходит для применений, требующих экономичного решения для контроля температуры. Температурные переключатели обычно менее сложны и проще в настройке, чем более сложные электронные элементы управления.

Часто задаваемые вопросы

Как выбрать контроллер процесса или температуры?
Контроллер является частью всей системы управления, и при выборе подходящего контроллера необходимо проанализировать всю систему. При выборе контроллера следует учитывать следующие моменты:

1. Тип входного датчика (термопара, RTD) и диапазон температур
2. Требуемый тип выхода (электромеханическое реле, твердотельное реле, аналоговый выход)
3. Необходимый алгоритм управления (вкл/выкл, пропорциональный, ПИД)
4. Количество и тип выходов (нагрев, охлаждение, тревога, ограничение)

Сравнение стилей регуляторов температуры

В выборе правильного регулятора температуры для данного приложения нет особого волшебства, поскольку на самом деле существует только два типа. Вообще говоря, у вас есть элементы управления ON-OFF (также известные как ON/OFF, Bang-Bang, Snap-Bang и т. д.) и ваши PID-регуляторы. Кроме того, вопрос в том, какое у вас электронное или электромеханическое управление. Как только вы выберете из возможных комбинаций, у вас все еще есть много вариантов. Эта страница предназначена для того, чтобы помочь вам узнать, какой тип наиболее подходит для вашего конкретного приложения.

Управление ON-OFF

Регуляторы ON-OFF в своей простейшей форме представляют собой термостаты. Они используются в ситуациях, когда точность не является главным приоритетом (± 10°F, ± 6°C) и когда температура рабочей нагрузки медленно меняется с течением времени. Температура устанавливается с помощью циферблата или винта, который определяет, когда нагреватель будет включен или выключен.

Например, в биметаллическом термостате два разных металла соединены вместе и будут расширяться с разной скоростью при нагревании. Когда металлы расширятся, электрические контакты разойдутся и электрический ток к нагревателю перестанет поступать. Когда температура понизится, биметаллическая полоска отогнется, контакты замкнутся, и ток снова пойдет на нагреватель.

ВКЛ-ВЫКЛ Управление также может осуществляться с помощью электронного регулятора температуры. Вместо механического датчика используется электрический датчик температуры. Этот датчик, например термопара, посылает сигнал напряжения, который интерпретируется контроллером как температура. Уставка вводится в контроллер, и когда датчик достигает этой температуры, реле, подключенное к контроллеру, отключает питание нагревателя. Когда температура падает ниже заданного значения, реле включает нагреватель для поддержания температуры. Отчет о тенденциях электронного регулятора температуры ВКЛ-ВЫКЛ показан на рисунке 1 ниже.



Рисунок 1



Разница между уставкой и температурой включения называется гистерезисом переключения. Поскольку в этих контроллерах обычно используется электромеханическое реле для включения и выключения питания нагревателя, гистерезис переключения предотвращает слишком быстрое срабатывание реле, что часто называют «дребезжанием». Когда это происходит, реле может очень быстро изнашиваться, и его необходимо часто заменять.

Так почему выбирают управление ON-OFF? Если для вашего приложения требуется недорогой, но эффективный метод контроля температуры, а нагреваемый материал не требует высокой точности, вам следует использовать двухпозиционный контроллер.

ПИД-регулирование — широко используемый метод контроля температуры в промышленности. PID расшифровывается как Proportional-Integral-Derivative , который описывает математические расчеты, применяемые для расчета ошибки между текущей температурой и желаемой уставкой. В результате алгоритм ПИД-регулирования можно использовать для устранения колебаний температуры, возникающих при использовании двухпозиционного регулятора. Чтобы лучше понять, как работает ПИД-регулятор, лучше отдельно описать каждую часть расчета.

Уравнение для алгоритма ПИД-регулирования показано выше, где каждой из трех частей уравнения задана константа K . Однако большинство ПИД-регуляторов имеют интегральные и производные константы, представленные ниже:

Переменные T i и T d называются значением времени. T i определяется как время, необходимое интегральной составляющей для создания выходного сигнала, эквивалентного пропорциональной составляющей. T d определяется как время, необходимое пропорциональному члену для повторения выходного сигнала, обеспечиваемого производным членом. С этими заменами наше уравнение теперь принимает вид:

В этом уравнении вы можете видеть, что пропорциональный член K p оказывает усиливающее воздействие на весь алгоритм. Теперь мы рассмотрим несколько примеров каждой части алгоритма, чтобы точно увидеть, как каждая часть меняет способ работы системы.

Пропорциональное управление

Роль пропорционального регулирования заключается в стабилизации температуры рабочей нагрузки. Пропорциональная константа будет введена пользователем в контроллер, и это значение будет определять, насколько велика «полоса пропорциональности». Когда температура процесса находится в пределах диапазона пропорциональности, выход контроллера будет изменять мощность, подаваемую на нагреватель, чтобы уменьшить превышение уставки. Как показано ниже, строго пропорциональный контроллер также будет испытывать «падение». Поскольку на нагреватель подается мощность 0 %, когда температура процесса и уставка равны, процесс обычно стабилизируется ниже уставки. Величина спада увеличивается с увеличением полосы пропорциональности.

Интегральное регулирование

Роль интегрального регулирования заключается в устранении «падения», наблюдаемого при пропорциональном регулировании. Интеграл также называется «сбросом» и автоматически подталкивает значение процесса к желаемой уставке, как только происходит снижение. Даже когда уставка изменена, интегральное управление будет работать, чтобы устранить статизм. Иллюстрация как пропорционального, так и интегрального управления показана ниже.

Дифференциальное управление

Роль дифференциального регулирования заключается в уменьшении или устранении перерегулирования и недорегулирования. Производное управление, также называемое «скоростью», измеряет скорость изменения температуры в значении процесса. Если температура поднимается слишком быстро, он выключит нагреватель, чтобы предотвратить перегрев. Если температура падает слишком быстро, на нагреватель будет подаваться больше мощности, чтобы уменьшить недогрев. Производное действие предвосхищает перерегулирование и недорегулирование и регулирует мощность, подаваемую на нагреватель, чтобы предотвратить их. Результат дифференциального воздействия, добавленного к пропорциональному и интегральному управлению, показан ниже.

Автонастройка

Многие ПИД-регуляторы имеют возможность «автонастройки», которая устраняет длительный процесс ручной настройки контроллера. Ручная настройка может занять от нескольких часов до нескольких дней, а автоматическая настройка устраняет необходимость мониторинга и настройки поведения контроллера. При включении автонастройки контроллер начинает работать как выход ВКЛ-ВЫКЛ на нагреватель. Он помещает заданное значение автонастройки ниже фактического заданного значения, чтобы выполнить расчеты и избежать перерегулирования во время процесса. По мере увеличения значения процесса контроллер отслеживает поведение значения процесса для расчета соответствующих значений переменных. Контроллер позволяет пользователю вносить коррективы в переменные после автонастройки, если желаемое управление не было достигнуто с первоначальными значениями.

Какой продукт лучше всего подходит для моего применения?

ON-OFF лучше всего подходит для использования, когда нет необходимости в точном управлении. Лучше всего он работает в условиях, когда масса процесса велика, а изменения температуры происходят в течение длительных периодов времени.

РубрикаРазное
