Обогрев трубопровода внутри трубы — Спец-Альянс

В холодное время года актуальной проблемой является – защита водопровода от замерзания, а также возможной поломки при обледенении. Во избежание дорогостоящих мероприятий по замене коммуникаций, используют греющие кабели, чтобы отогреть водопровод.

Обогрев трубопровода внутри трубы эффективнее внешнего защищает его от замерзания. Внутренний обогрев поддерживает нужный температурный режим водопроводной трубы при колебаниях погодных условий и сильных морозах.

Купить обогревающий кабель можно длиной от 2 – 30 м, в зависимости от того, нужно ли прогреть часть водопроводной трубы, или полностью магистраль, находящуюся в зоне промерзания.

Внешний слой изоляции устойчив к влиянию влаги и высоких температур, не боится агрессивной химической среды и подходит для установки в трубопроводе с питьевой водой.

Греющий кабель внутрь трубы – основные назначения

Внутренний греющий кабель для обогрева труб – незаменимый инструмент для тех, кто заботится о поддержании оптимальных температурных режимов в трубопроводах малого диаметра. Изготовленный из высококачественных материалов, он защищен фторполимерной оболочкой, что обеспечивает ему устойчивость к поражениям различных химических веществ. Поставляется в различных модификациях и настраивается под конкретные условия эксплуатации. Установка греющего кабеля осуществляется внутри трубы, поэтому надежно защищает трубопроводы, расположенные в земле от термических потерь.

Саморегулирующийся кабель для внутреннего размещения в трубе бывает как пищевым, так и непищевым, что позволяет использовать его в различных сферах. Однако, если рассматривать применение кабеля в трубопроводной системе с питьевой водой, то важно учитывать меньшее сечение пищевого кабеля, что позволит избежать перегрузки пространства внутри трубы, а следовательно, не уменьшить напор воды. Для монтажа кабеля необходимо использовать специальную латунную втулку, которая защитит уплотнитель от повреждений.

Выбор греющего кабеля внутрь трубы

Важным фактором при выборе обогревательного кабеля в трубу является его мощность и, в зависимости от диаметра трубы, потребуется различная мощность кабеля – 16 Вт/м для труб диаметром до 32 мм, 24 Вт/м для труб диаметром от 50 до 110 мм и 30 Вт/м для труб без утепления. Однако при температуре от 0 до -5 градусов для предотвращения замерзания воды в трубах малого диаметра достаточно кабеля мощностью 16 Вт/м.

Выбирая греющий кабель для водопровода, обратите внимание на маркировку. Некоторые кабели иностранного производства имеют обозначение “F” или “T”, что указывает на фторполимер, тогда как в России буква “Т” обозначает оболочку, выполненную из термопласта. Также при выборе греющего кабеля внутрь трубы помните о пусковых токах, которые могут повлиять на подбор автоматики и питания.
Не допускайте превышения длины кабеля, чтобы избежать износа и непредвиденных проблем с работой нагревательного провода. Учтите эти нюансы и греющий кабель станет незаменимым помощником в поддержании комфортной температуры внутри водопровода.
Функция саморегуляции позволяет самостоятельно поддерживать нужную температуру.

Эффективен ли греющий кабель?

Что может быть лучше морозным зимним вечером, чем горячая ванна с пеной и ароматическими маслами? Как ни странно, но этой возможности зачастую лишены владельцы частных домов. И виной тому – промёрзшие водопроводные трубы.

Как же сделать так, чтобы загородные жители могли с утра умыться, не опоздав на работу, а вечером без проблем смыть с себя трудовой пот? Вас спасут два слова – греющие кабели.

ЗИМОЙ ДАЖЕ ТРУБАМ ХОЧЕТСЯ ТЕПЛА

Что такое греющий кабель?


Греющий кабель – это изолированный элемент с высоким сопротивлением, при нагревании электротоком выделяющий тепло. В качестве изоляции используется многослойная оболочка из полимера, алюминия и ПВХ. Греющие кабели широко используются в обогреве водопровода, а также в системах «тёплый пол».

Какие бывают греющие кабели?


Существует два вида греющих кабелей – резистивные и саморегулирующиеся. Давайте познакомимся с их особенностями поближе.

Резистивные греющие кабели

В резистивном кабеле нагревание происходит вы металле-проводнике при прохождении через него электрического тока. В связи с этим такие кабели всегда выделяют одинаковое количество тепла, вне зависимости от температуры на улице. Потребление электроэнергии резистивным кабелем также будет всегда одинаковым, что не очень выгодно.

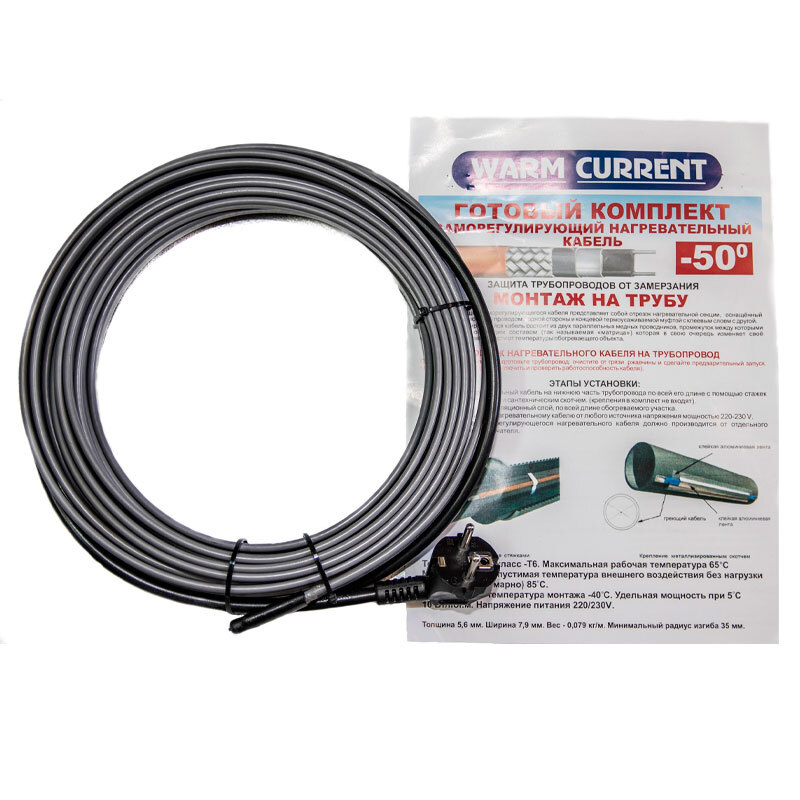

РЕЗИСТИВНЫЙ ГРЕЮЩИЙ КАБЕЛЬ

Что нужно помнить, устанавливая резистивный кабель?

  • Никогда не режьте кабель, если он оказался длиннее, чем нужно! Работать он после этого не будет, а решить проблему можно, просто уложив его более компактно;
  • Кабели бывают одножильными и двужильными: первые подключаются к электросети обоими концами, вторые – одним концом к розетке, а на втором имеют заглушку;
  • Для оптимизации расходов на электроэнергию можно установить датчик температуры терморегулятор.

Помните, что резистивные провода не должны пересекаться или располагаться слишком близко друг к другу – в противном случае произойдёт перегревание и система выйдет из строя.

Саморегулирующиеся греющие кабели

Основой саморегулирующегося кабеля является металлополимерная матрица. Полимер здесь находится между двух проводников, которые при нагревании передают ему температуру. Интересное свойство полимера – чем больше его температура, тем меньше тепла он отдаёт, и наоборот.

Плюсов у такого кабеля – масса:

  • Провода могут пересекаться, находиться рядом, и не перегорят;
  • Их можно разрезать, чтобы убрать лишнюю часть, но после этого стоит делать оконечную муфту;
  • Срок службы составляет около 10 лет.

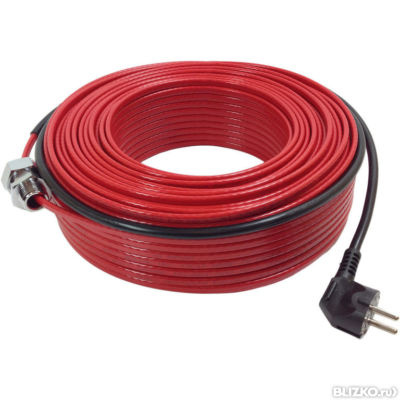

САМОРЕГУЛИРУЮЩИЙСЯ ГРЕЮЩИЙ КАБЕЛЬ

Единственным минусом здесь, конечно же, является цена – так уж повелось, что всё удобное и современное стоит хороших денег. Однако кто откажется от десятка комфортных зим, в течение которых он не будет думать о проблемах с водопроводом?

Как происходит монтаж греющего кабеля?


Греющий кабель может быть уложен как снаружи, так и внутри трубы – о способе монтажа нужно подумать заранее, чтобы выбрать подходящий тип провода. Есть некоторые пункты в процессе монтажа, которые указывают на то, что это дело лучше доверить профессионалам, тем более что стоимость их услуг в этом деле не так высока.

Установка греющего кабеля внутри трубы

Обязательно нужно проследить за соблюдением правил безопасности и оценить соответствие оборудования нормам:

  • Степень герметичности защиты провода должна быть не ниже IP68;
  • Должна обязательно присутствовать герметичная оконечная муфта;
  • Кроме того, оболочка не должна выделять при нагревании вредных веществ.

На конце трубопровода устанавливается тройник, в один из его отводов заправляется провод. Тройник для кабеля может иметь разную величину угла – 90°, 120°, 180°.

Соединительная муфта, находящаяся между греющим проводом и электрическим кабелем, не предназначена для влажной среды и должна оказаться за пределами трубы!

ТРИ СПОСОБА УСТАНОВКИ КАБЕЛЯ ВНУТРЬ ТРУБЫ – ПРЯМОЙ (180°), ПОД УГЛОМ 90° И ПОД УГЛОМ 120°

Установка греющего кабеля снаружи трубы

Греющий кабель закрепляется на наружной поверхности трубы так, чтобы максимально прилегать к ней всей площадью. Перед установкой на металлические трубы, их необходимо очистить – удалить ржавчину, грязь и т.п. Проследите, чтобы на поверхности трубы не было элементов, способных повредить провод.

Фиксировать провод на трубе нужно через каждые 30 см – это расстояние можно варьировать в сторону уменьшения, но превышать не стоит. Для фиксации используются металлизированная лента или пластиковые стяжки.

Вариант укладки выбирайте исходя из имеющихся у вас материалов:

  1. Один-два провода – укладываются в нижней, самой холодной части трубы;
  2. Несколько проводов укладываются так, чтобы большая их часть оказалась снизу, но при этом выдерживается расстояние между ними, что особенно важно при использовании резистивного провода;
  3. Спиральный способ – провод постепенно разматывается вокруг трубы, укладываясь вокруг неё спиралью. Не стоит слишком гнуть его при разматывании – провода не любят резких изгибов;
  4. Укладка «змейкой» — закрепите части провода с провисаниями, которые затем можно будет намотать на трубу.

Если труба пластиковая, перед укладкой кабеля её стоит обмотать металлизированной лентой – это позволит улучшить теплопроводность и сократить теплопотери.

ДВА ВИДА УКЛАДКИ ГРЕЮЩЕГО КАБЕЛЯ – СНИЗУ И ЗМЕЙКОЙ

Все узлы трубопровода требуют больше тепла, потому на них стоит сделать несколько петель

Нужно ли утеплять водопровод при использовании греющего кабеля?


Зимы в некоторых регионах нашей страны бывают достаточно суровыми, и без утепления водопровода там не обойтись. Впрочем, даже в Центральном регионе случаются такие дни, когда кажется, что даже воздух на улице скован морозом. В такие зимние деньки греющий кабель не справится с задачей в одиночку, а если и справится, на это уйдёт много дорогостоящей электроэнергии.
Гораздо выгоднее заранее позаботиться о дополнительном утеплении трубопровода.

УТЕПЛЁННАЯ ТРУБА С ГРЕЮЩИМ КАБЕЛЕМ

Чем утеплить трубы?

Для начала перечислим материалы, от которых стоит отказаться:

  • Минеральная вата любого происхождения – она быстро намокает и теряет изолирующие свойства, а после замерзания мокрая вата просто разваливается;
  • Утеплители, сжимающиеся под тяжестью, тоже не слишком хороши, но они подойдут для труб, проложенных в специальной канализации. В такой ситуации можно использовать поролон. Однако если вы планируете закапывать трубу, используйте более прочную изоляцию, либо надевайте поверх поролона или вспененного полиэтилена жёсткую трубу большего диаметра.

Пенополистирол, часто именуемый скорлупой, как нельзя лучше подойдёт для утепления водопровода. Он водостойкий, выносливый и формируется в виде труб различного диаметра.

ПЕНОПОЛИСТИРОЛ В КАЧЕСТВЕ УТЕПЛИТЕЛЯ ДЛЯ ТРУБ

И ещё немного о том, как выбрать греющий кабель:

Как выбрать мощность греющего кабеля?

Мощность кабеля зависит от нескольких пунктов:

  • Регион, где вы проживаете.
  • Способ прокладки трубопровода.
  • Наличие утеплителя.
  • Вариант прокладывания греющего кабеля – внутри или снаружи.

Практически каждый производитель сможет по имеющимся у него таблицам высчитать необходимую вам мощность. У каждого производителя такая таблица своя, и универсальных нет.

Впрочем, в среднем высчитать мощность можно по следующей схеме:

При наличии среднего утепления (пенополистирольная труба толщиной 30 мм) в Московской области обогрев 1 м трубы изнутри потребует 10 Вт/м. Снаружи эта цифра составит 17 Вт/м.

    Нужен ли терморегулятор?

    Если вы любите и умеете экономить – конечно, с терморегулятором! Причём терморегулятор будет полезен даже если вы выбрали саморегулирующийся кабель.
    Терморегулятор включается в работу при температуре на улице +3°C и выключается при 13°C. Чем полезен терморегулятор? К примеру, если вода в ваш дом поступает из скважины, температура её будет ниже 13°C даже летом. Так что при отсутствии умного датчика обогрев будет работать круглый год. И если летом можно просто выключить кабель, то в межсезонье, когда наступают первые заморозки, сделать это будет проблематично.

    ТЕРМОРЕГУЛЯТОР, ЗАКРЕПЛЁННЫЙ НА ТРУБЕ

    Терморегулятор помогает не только в разы сэкономить электричество, потраченное на обогрев трубопровода, но и продлить срок службы греющих проводов.

    Терморегулятор потребует установки датчика температуры, который следует монтировать так, чтобы изолировать от воздействия нагревателей. Изоляция датчика от трубы при этом не нужна.

      Как подключаются греющий кабель и терморегулятор?

      Терморегулятор устанавливается в помещении и подключается к домовому щитку с использованием УЗО.

      Греющий кабель подключают к соответствующим местам на корпусе терморегулятора. В случае с несколькими ветками используется параллельное подключение. Датчик температуры подключается на соседние контакты. Следуйте маркировке, а в случае возникновения проблем или вопросов обращайтесь к профессионалам.

        БЕСПЕРЕБОЙНОЕ ВОДОСНАБЖЕНИЕ – ЗАЛОГ КОМФОРТНОЙ ЗАГОРОДНОЙ ЖИЗНИ

        Итак, теперь вы знаете, как обогреть водопровод даже в самую холодную зиму, и сможете сделать свою загородную жизнь более комфортной. Если вы решили воспользоваться помощью специалистов, компания «Адмирал» рада будет предложить вам свои услуги.

          Остались вопросы?

          Закажите консультацию,
          и мы подберем для вас идеальное решение!

          Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

          EasyHeat, встроенный в трубчатый нагреватель

          EasyHeat, встроенный в трубный нагреватель

          HeatersPlus.com

          Вопросы? 1-800-442-2581
          8:00–17:00 с понедельника по пятницу (восточное время)

          Корзина для покупок

          Наш безопасный сайт для онлайн-заказов: www.MorElectricHeating.com.
          O           Другие веб-сайты: www.InfraredHeaters. com и www.Fans-Plus.com.

          Главная | Заказ | Свяжитесь с нами | Обогреватели | Управление | Аксессуары | Поиск

          EASYHEAT In-Line Внутри Нагреватель труб


          Мы являемся авторизованным дистрибьютором Easy Heat, Inc.

          Соединения с другим нагревательным кабелем для труб:
          EasyHeat PSR Саморегулирующийся кабель с предварительной заделкой для труб.
          Danfoss Ice Guard Саморегулирующийся обогреватель для труб
          EasyHeat AHB Постоянная мощность Предварительно подключенная длина Кабель предотвращает замерзание труб до -40 при 120 В переменного тока, подходит для использования на пластиковые и металлические водопроводные трубы
          Wrap-On Pipe Heating Кабель. Предотвращает замерзание водопроводных труб до 50F. Просто оберните, изолируйте и подключите. Для использования на металлических и жестких пластиковых трубах. Встроенный термостат включает кабель при температуре 38F.

          ВНУТРИ ТРУБЫ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ… ПОДДЕРЖИВАЕТ ПОДАЧУ ВОДЫ ВСЮ ЗИМУ В ВАШЕМ ДОМЕ, ДАЧЕ ИЛИ САМЕРЕ.

          ПРОТОЧНЫЙ НАГРЕВАТЕЛЬ EASY HEAT обеспечивает экономичное и эффективное внутритрубная защита от замерзания водопроводных сетей. Кабель состоит из двух проволока сопротивления проводника с P.V.C. изоляция, непрерывная заземляющая оплетка и прозрачный пищевой наружный ПВХ куртка. Энергосберегающий термостат на 12 А в комплекте с Розетка прерывателя цепи замыкания на землю (G.F.C.I.) также включена.

          ХАРАКТЕРИСТИКИ:

          • ** Примечание **: Для воды из полиэтилена диаметром 1 или 1,25 дюйма. только трубы.

          • Предназначен для стандартного полиэтилена 1-1/4 дюйма, одобренного CSA.

            трубы. Доступны комплекты переходников (арт. № 10561-001) для труб диаметром 1 дюйм.

          • Энергосберегающий термостат с 10-футовым Датчик измеряет температуру трубы и включает и выключает кабель, когда требуется

          • Защищено прерывателем цепи замыкания на землю GFCI с тестом/сбросом и контрольной лампочкой для обеспечения безопасной эксплуатации

          • Сертификат CSA для питьевого водоснабжения

          • Широкий выбор размеров от 10 футов до 270 футов.

          • Неограничивающий фитинг (без поворота на 90°) Т-образная сборка использует фитинг Philmac для устранения возможных проблем. переходные фитинги можно создать

          • Не прожигает трубу в случае высыхания (см. инструкции)

          • Удобный подключаемый модуль Работа от 120 В (5 Вт/фут) для подключения системы к любой розетке 120 вольт

          • Максимальный потребляемый ток составляет 11,3 А (270 футов). модель)

          • Внутритрубный нагревательный кабель, обеспечивающий экономичная альтернатива поддержанию водопровода в течение всей зимы

          • Может использоваться в изолированных трубах

          • Упаковка может использоваться как катушка-дозатор обеспечивает плавный переход с катушки на трубу, а гибкость кабеля обеспечивает простая установка, кабель можно легко протянуть вокруг острых изгибов и кривые

          • Только для линий подачи воды (не предназначен для дренажных линий или других применений)

          Термостат SL-2G GFCI (в комплекте)

          SL-2G Регулятор термостата Предназначен для использовать в пределах 12 ампер, SL-2G оснащен капиллярный датчик длиной 6 футов (1,8 м) для обнаружения и контроля изменений температуры. Регулируемые настройки температуры в диапазоне от 34-95F (1-35C), контролируя Дуплексная розетка GFCI с общей мощностью 1440 Вт/12 ампер. В комплекте 4 фута (1,2 м) трехжильный шнур и вилка.

          Безопасный онлайн-заказ
          Время доставки: обычно отправляется в 5-7 рабочих дней или менее, а также дополнительное время для выбранного вами способа доставки UPS или FedEx.  Стоимость доставки будет отображается в вашей корзине.

          Идентификатор предмета

          Каталог #

          		Вт Длина (футы) Ампер Сопротивление Нажмите «Выбрать» ниже, чтобы увидеть нашу цену и фактическое количество на складе в режиме реального времени
          EASY10198 ИЛх5010 50 10 0,4 288
          EASY10156 ИЛх5020 100 20 0,8 144
          EASY10234 ИЛх5030 150 30 1,3 96
          EASY10183 ИЛх5040 200 40 1,7 72
          EASY10182 ИЛх5050 250 50 2. 1 58
          EASY10157 ИЛх5060 300 60 2,5 48
          EASY10253 ИЛх5070 350 70 2,9 41
          EASY10244 ИЛх5090 450 90 3,8 32
          EASY10160 ИЛх5100 500 100 4,2 29
          EASY10195 ИЛх5120 600 120 5,0 24
          EASY10162 ИЛх5140 700 140 5,8 21
          EASY10232 ИЛх5160 800 160 6,7 18
          EASY10434 ИЛх5180 900 180 7,5 16
          EASY10235 ИЛх5200 1000 200 8,3 14
          EASY10435 ИЛх5225 1125 225 9,4 13
          EASY10436 ИЛх5250 1250 250 10,4 12
          EASY10194 ИЛх5270 1350 270 11,3 11
          Аксессуары:
          EASY10201 СЛ-2Г

          120В Т-Стат (входит в комплект поставки ILH, см.

          здесь)

          EasyHeat является зарегистрированной торговой маркой EasyHeat, Inc.
