Обратный клапан для воды беспружинный: Обратный клапан полнопроходной GENEBRE, корпус-латунь, уплотнение-NBR, Tmax=110°C ВР/ВР 3122P 04
Клапана обратные — бытовая и промышленная сантехника
Обратные клапаны относятся к типу защитной трубопроводной арматуры. В зависимости от конструкции, обратные клапаны относят к предохранительному типу.
Обратный клапан это вид запорной арматуры, который монтируется на трубопроводе с целью предотвращения движения среды в обратном направлении.
Обратное движение потока рабочей среды может возникнуть, как правило, при аварии на трубопроводе или отключении насоса. При эксплуатации трубопроводов не исключена вероятность возникновения чрезвычайных ситуаций, например, разрыв трубопровода, остановка насоса, уменьшение давления на одном из участков трубопровода или при изменении на обратное потока рабочей среды.
Для предотвращения таких ситуаций и применяются обратные клапаны. Они предназначены для пропускания потока только в заданном положении.
При обратном движении потока они закрываются, тем самым перекрывая движение потока.
Виды обратных клапанов:
Обратные клапаны по конструкции подразделяются на: подъемные, шаровые, поворотные, плунжерные и т.д.

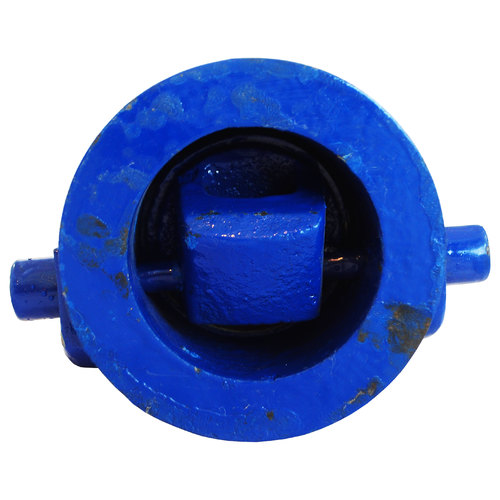

- Клапаны поворотного типа. Такие элементы оснащены специальными запорами, которые вращаются вокруг горизонтальной оси, находящейся выше клапанного седла. В свою очередь, клапаны поворотного типа подразделяют на простые и безударные. В последних устройствах поворотная ось располагается выше центра проходного отверстия, пересекая его. В простых ось находится непосредственно за проходным отверстием.
- Обратные клапаны подъемного типа. В таком случае элементы совершают возвратно-поступательные движения в направлении, которое перпендикулярно подаче водного потока в трубопроводе. В свою очередь, обратные клапаны подъемного типа подразделяют на пружинные и беспружинные.
Установка всех видов обратных клапанов производится только в одном направлении, с учетом направления движения рабочей среды при открытом положении клапана.
Чтобы повысить чувствительность обратного клапана к изменению направления движения потока и ускорить его срабатывание, тарелку оборудуют пружиной или дополнительным грузом, но это ведет к увеличению расхода энергии при движении рабочей среды и потери напора в трубопроводе. В некоторых случаях, как например, в трубопроводах атомных электростанций, обратные клапана устанавливаются в закрытом положении, для обеспечения естественной циркуляции теплоносителя. При такой установке клапана полное закрытие происходит при обратном движении потока, но и при циркуляции не прекращается, т.к. на диске обратного клапана есть небольшое отверстие, обеспечивающее циркуляцию среды.
Подъемный
Подъемные обратные клапаны делятся на беспружинные и пружинные.
Преимуществом муфтового пружинного обратного клапана является возможность его установки в любом положении. Он более износоустойчив, т.к. не имеет трущихся.
В пружинном клапане в качестве рабочего органа используется подпружиненная золотниковая тарелка, от качества исполнения которой зависит долговечность и надежность клапана. Идеальным материалом для изготовления таких деталей является стеклонаполненный полиамид – это нейлон, с добавлением стеклянных волокон.
Муфтовые обратные клапаны применяются в трубопроводах различного сечения. Их универсальность позволяет применять их для канализации, вентиляции и насосов.
Широкий диапазон температур, с верхней границей в 216 градусов, позволяет применять такие клапаны в водонагревательных системах, а так же в других системах с применением горячей воды.
Обратные клапаны изготавливаются из различных материалов: нержавеющей стали, углеродистой стали, чугуна, бронзы и т.
д.
Область применения обратных клапанов
Большое разнообразие исполнений и конструкций дает возможность применения обратных клапанов в различных системах: водо-, тепло-, газоснабжения, вентиляции, канализации, кондиционирования, пожаротушения, др.
Arrowhead PK2016 Беспружинный запорный узел серии 420
Сейчас: $8,12
Рекомендуемая производителем розничная цена: 10,82 доллара США
(Вы сэкономили 2,70 доллара США )
(пока отзывов нет) Написать обзор
Наконечник стрелы
Наконечник стрелы PK2016 Беспружинный запорный узел серии 420
Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя Обязательно
Тема отзыва Обязательно
комментариев Обязательно
- СКП:
- 6.
- E+11
- Наличие:
- Обычно отправляется в тот же день
- Номер детали производителя:
- ПК2016
Текущий запас:
Количество:
Добавление в корзину… Товар добавлен
- Описание
Оригинальная беспружинная защелка Arrowhead PK2016 серии 420.
Компания Quality Plumbing Supply гордится тем, что является дистрибьютором продукции Arrowhead.
Этот беспружинный обратный узел Arrowhead PK2016 серии 420 является прямой заменой, произведенной Arrowhead. Закажите этот беспружинный чековый узел Arrowhead PK2016 серии 420 сегодня. Большинство заказов обычно отправляются в тот же день, и мы предлагаем бесплатную доставку для заказов на сумму более 9 долларов США.9!
- сопутствующие товары
WAFER — Запорные клапаны из нержавеющей стали
МЕЖФЛАНЦЕВЫЙ ОБРАТНЫЙ КЛАПАН
Единственный беспружинный межфланцевый обратный клапан
Беспружинный межфланцевый обратный клапан для очистки воды, вакуума и газа
Не требует технического обслуживания. Подходит для горизонтальной, вертикальной установки вверх и вниз (даже в вертикальных трубах с потоком вниз). До +220°С.
Ygros запатентованная технология устанавливает новые стандарты в мире проектирования установок благодаря запатентованному магнитному принципу, заменяющему обычную пружину в обратных клапанах.
- Больше нет пружин, которые могут сломаться или дать осечку.
- Нет компонентов, препятствующих потоку.
- Нет мерцания.
- Точки застоя отсутствуют.
- Техническое обслуживание не требуется.
Краткий обзор преимуществ
- Отсутствие вибрации: магнитный принцип особенно подходит для сжимаемых сред (таких как газ) или процессов низкого давления. Для полного открытия диска требуется очень низкий перепад давления.
- Высокая химическая стойкость / увеличенный срок службы клапана: благодаря конструкции из стали 1.4404 (AISI 316 L) / 1.4462 (дуплекс)
- Безопасное закрытие: обеспечивается встроенными магнитами.
- Возможно любое положение установки: В отличие от других беспружинных обратных клапанов, YGROS WAFER может быть установлен в горизонтальном, вертикальном положении вверх и вниз.
- Энергосбережение (ламинарный поток): инновационный принцип работы и конструкция обеспечивают плавный поток, сводя к минимуму турбулентность и падение давления
- Необслуживаемый
Технические характеристики
Материалы, контактирующие с продуктом | Корпус: нержавеющая сталь 1.4404 (AISI 316L) |
Материалы, не контактирующие с продуктом | Магнит: неодимовый |
Варианты материалов уплотнений | EPDM, NBR, HNBR, VMQ (силикон), FKM (витон) |
Отделка поверхности | Внутренний: Ra ≤1,6 мкм |
Диапазон температур | -40°C/+150°C (стандарт). |
Рабочее давление | PN16 (стандарт). Другие рабочие давления по запросу |
СМИ | Газ, пар, жидкости |
Сертификаты (по запросу) | Материал (EN10204-3.1) / Уплотнения (FDA) / Шероховатость поверхности |
До +220°C (опционально)Все контактирующие с продуктом материалы и уплотнения полностью отслеживаемы
ПЛИТКА YGROS: СТАНДАРТНОЕ ДАВЛЕНИЕ ОТКРЫТИЯ | ||
Установка | Направление потока | Давление открытия |
ГОРИЗОНТАЛЬНЫЕ линии | 10/30 мбар | |
ВЕРТИКАЛЬНЫЕ линии | Поток вниз | 7/27 мбар |
ВЕРТИКАЛЬНЫЕ линии | Поток вверх | 13/33 мбар |
После открытия необходимое давление для полного открытия затвора составляет около 10 мбар | ||
Альтернативные варианты давления открытия доступны по запросу.
