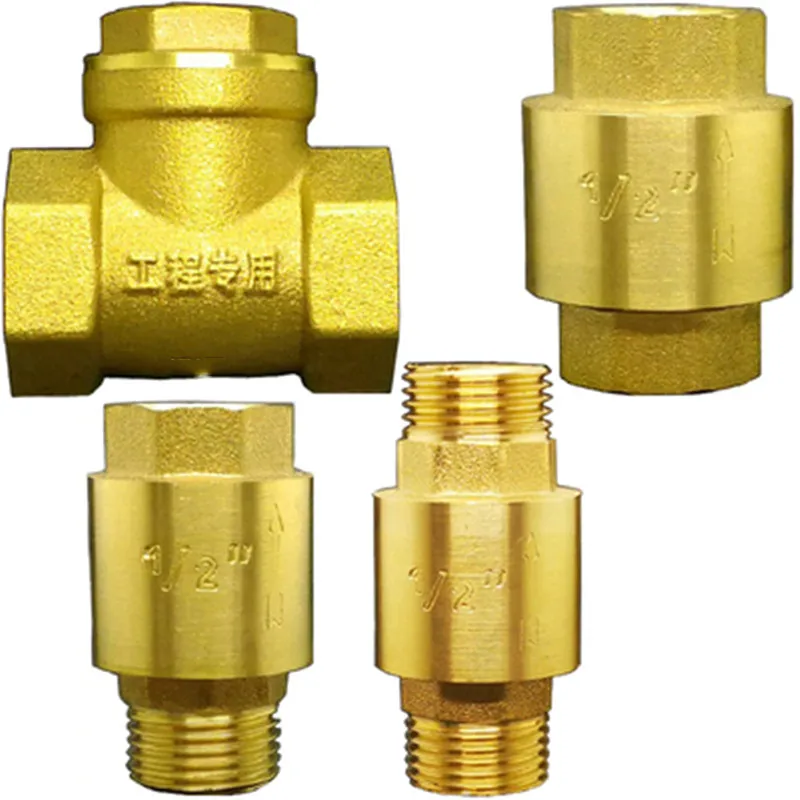

Обратный клапан горизонтальный: Клапан обратный горизонтальный с проверочным отверстием

Обратный клапан Itap Clapet 130 3/4″ горизонтальный (1300034M)

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? — присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

Обратный клапан Itap Clapet 130 3/4″ дисковый, горизонтальный

  • Описание
  • Документация
  • Отзывы
  • Доставка
Характеристики

Товар Обратный клапан
Страна Италия
Высота, мм 58
Бренд Itap
Серия clapet
Модель 130
Длина, мм 52
Тип дисковый
Монтаж Горизонтальный
Макс. температура, °C 90
Цвет Золотистый
Назначение Для систем отопления/водоснабжения
Гарантия 2 года
Бренд (рус. ) Итап
Макс. рабочее давление, бар 16
Материал корпуса Латунь
Резьба Внутренняя
Мин. температура, °c 0
Материал затвора Латунь
Пропускная способность (kv), м³/ч 9,5
Диаметр 3/4″
Наличие Есть
Упаковка, шт. 12/96
материал диска латунь

Брошюра

Каталог продукции 2020

Декларация о соответствии

Сертификат соответствия

Технический паспорт

Техническая информация

+ Добавить комментарий


//»ProductVideo»

Бренд:

Итап

Серия:

clapet

Модель:

130

Страна:

Италия

Артикул:

1300034M

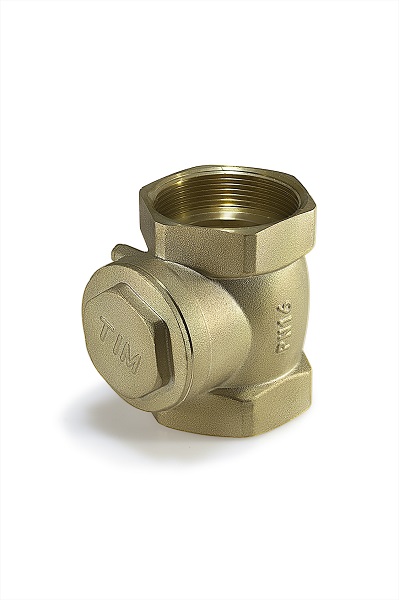

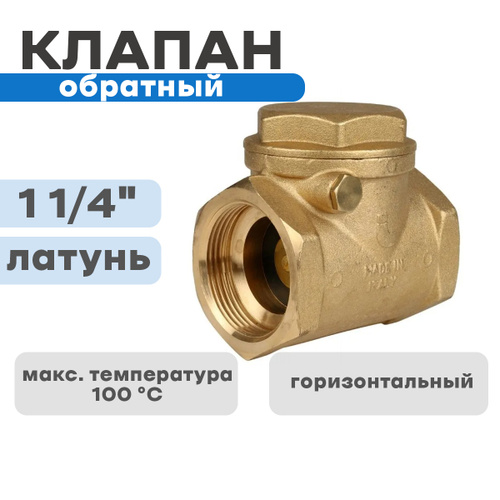

Обратный клапан горизонтальный лепестковый 3/4″г/г

Обратный клапан горизонтальный лепестковый 3/4″г/г
  • Валюта: рубль
    • Валюта: доллар
    • Валюта: евро
    • Валюта: рубль

Товар добавлен в корзину

Главная / Каталог / Трубы и фитинги / Латунные фитинги / Обратный клапан / Обратный клапан горизонтальный лепестковый 3/4″г/г

Цена: 124,21 р.

Под заказ

Артикул: JH-1011C

Купить

  • Описание
  • Характеристики
  • Отзывы
  • Инструкции
  • Гарантия и возврат товара

Описание товара:

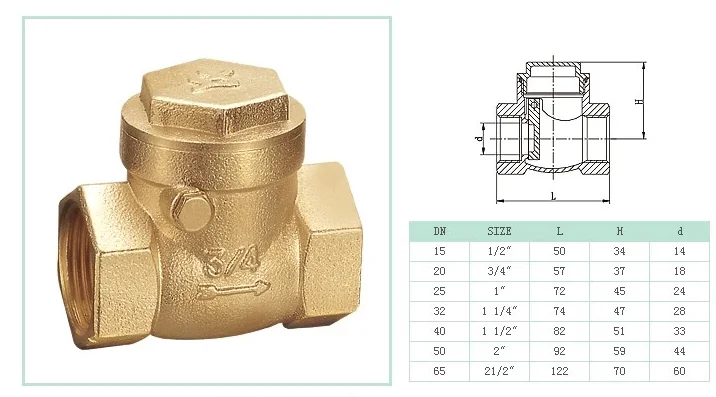

Обратный клапан лепестковый (обратный клапан хлопушка), представляет собой клапан обратного хода воды, где затвором для препятствия обратного хода воды, служит горизонтальная заслонка. Данный лепестковый клапан, предназначен для монтажа в  гравитационных системах отопления, без насоса принудительной циркуляции. Огромным преимуществом данных типов лепестковых клапанов, является их работа при минимальном рабочем давлении. В отличии от клапанов с пружинным типом заслонки, клапан хлопушка не создает значимого сопротивления ходу воды и прекрасно обеспечивает циркуляцию без дополнительных циркуляционных насосов.

Обратные лепестковые клапаны, ставят так же в энергонезависимых системах отопления, где наличие тока не является обязательным условием работы отопительной системы.

Сам клапан выполнен из сантехнической латуни усиленного типа. Затвор с резиновым уплотнением, препятствует обратному ходу жидкости.

В продаже у компании АкваМир большой ассортимент товаров — радиаторы (батареи) для отопления чугунные, алюминиевые, биметаллические, газовые и электрические котлы отопления фирм  Kentatsu, Navien, Haier, химия для бассейнов, автоматический полив, трубы, запорная и регулирующая арматура, фитинги, проточные и накопительные водонагреватели и многое другое.

Характеристики:

Отзывы о товаре:

Пока отзывов об этом товаре нет, но они обязательно появятся!

Добавить отзыв:


Инструкции:

Гарантия и возврат товара:

Ваше имя

Ваш телефон

^
Вверх

Обратные клапаны

DFT® могут быть установлены горизонтально, с вертикальным потоком вверх или вертикальным потоком вниз

Существует множество различных требований при проектировании систем потока жидкости и установке правильных обратных клапанов для конкретного применения. Не все типы обратных клапанов работают должным образом или подходят для вертикальных направлений потока. При установке обратного клапана всегда предпочтительнее использовать горизонтальную линию, поскольку она исключает гравитацию из уравнения.

Однако в реальных приложениях идеальная ситуация не всегда возможна. Существует множество применений, где необходимы вертикальные каналы для перемещения жидкостей вертикально вверх или вниз, например, внутри зданий, шахтных стволов, башен и т. д., для таких применений, как осушение шахты, дренажные насосы и многие другие.

Почему поворотные обратные клапаны не работают на вертикальных участках трубопровода

Если поток в вертикальной линии движется вверх (против силы тяжести), под действием силы тяжести диск ударяется о седло при остановке потока или отключении насоса, что может привести к серьезному гидравлическому удару. Всего этого удара можно избежать с помощью бесшумного обратного клапана DFT.

Наиболее трудным направлением потока является вертикальный поток вниз. Это направление потока чаще всего встречается в линиях подачи котлов и в горнодобывающей промышленности, где пространство ограничено. Поворотный обратный клапан не будет работать в этом положении, так как он всегда будет открыт и не будет выполнять свою работу.

Нажмите, чтобы получить доступ к нашему руководству по установке

Подпружиненные бесшумные обратные клапаны для вертикального потока вверх или вниз

Вместо этого идеальным выбором является бесшумный обратный клапан с пружинным приводом. В вертикальных трубопроводах проще всего заменить поворотный обратный клапан или двухстворчатый клапан встроенным обратным клапаном с осевым потоком. Только бесшумные обратные клапаны с осевым потоком хорошо работают в вертикальных трубопроводах, поскольку для закрытия этих клапанов используется потенциальная энергия пружины, а не давление воды. Это означает, что клапан закроется сам по себе до того, как скопившаяся жидкость сможет вернуться обратно в трубопровод.

Более мощная пружина осевого клапана обеспечивает закрытие клапана до возникновения обратного потока. Закрытие клапана до реверса потока также устранит большую часть гидравлических ударов, что является основным преимуществом обратных клапанов с осевым потоком.

Обратные клапаны

DFT® бывают самых разных типов, таких как бесфланцевые, фланцевые, сварные встык и NPT. Они также доступны во множестве сплавов и могут быть адаптированы для большинства применений. Свяжитесь с DFT для получения дополнительной информации о том, какой клапан подходит для вашей конкретной конструкции трубопровода.

Индивидуальный размер для вашего конкретного применения

Независимо от того, используется ли он вертикально или горизонтально, DFT® может изготовить обратный клапан по индивидуальному заказу в соответствии с уникальными требованиями вашего приложения. Учитывая известные характеристики типа жидкости, удельного веса, давления, расхода, температуры и т. д., мы можем изготовить обратный клапан по индивидуальному заказу в соответствии с вашими требованиями.

Чтобы узнать больше о том, как клапаны DFT® могут улучшить поток жидкости в вашей работе, запросите предложение или свяжитесь с нами.

Руководство по резьбовым обратным клапанам

Опубликовано DFT Valves

Резьбовые обратные клапаны — это тип клапана, который имеет концевые соединения с внутренней или внешней резьбой. Термин «резьбовой» относится к концевому соединению клапана, которое является компонентом клапана, соединяющимся с системой трубопроводов. Этот тип клапана обычно прост в установке и очень хорошо работает в приложениях с… Подробнее

Межфланцевые обратные клапаны ALC® и WLC® DFT®

Опубликовано DFT Valves в

Гидравлический удар — это проблема, которая может возникнуть в трубопроводных системах, в которых для управления используются насосы или клапаны. течет жидкость или пар. Обычно это вызвано внезапным закрытием клапана или отключением насоса и проявляется в виде громкого удара или стука в трубах. Если проблема серьезная… Подробнее

Поворотный обратный клапан — схема, типы и области применения

Поворотный обратный клапан пропускает прямой поток и блокирует обратный. Он представляет собой надежный вариант для приложений с однородным однородным потоком. В этой статье вы рассмотрите схему поворотного обратного клапана, принципы работы, типы, значения k, вопросы установки и области применения.

Схема поворотного обратного клапана

Поворотный обратный клапан состоит из корпуса клапана, седла и диска, соединенных с шарниром. При достижении заданной скорости потока диск поворачивается в горизонтальное положение, обеспечивая прямой поток. Он возвращается к седлу клапана, когда поток останавливается, чтобы предотвратить обратный поток.

Существует множество конструкций дисков и седел, чтобы обеспечить соответствие характеристикам технологической среды и удовлетворить требования различных областей применения. Как правило, для работы обратного клапана требуется заданное давление на входе. Инженеры часто называют это минимальное давление давлением открытия. В зависимости от размера клапана обратные клапаны требуют определенной скорости потока для достижения стабильной работы. Поэтому их размеры должны соответствовать условиям эксплуатации.

Принципы работы

Диск поворотного обратного клапана и коромысло соединяются, позволяя им вращаться под углом вокруг штифта. Когда входное давление на диск превышает давление сопротивления, жидкость течет в заданном направлении. Когда клапан открывается, диск отделяется от своего седла и вращается вокруг штифта до полностью открытого положения.

Когда расход падает, диск клапана поворачивается обратно в закрытое положение. Это предотвращает обратный поток жидкости.

Типы поворотных обратных клапанов

Существует несколько основных типов поворотных обратных клапанов. В широком смысле их можно разделить на шарнирные и с наклонным диском. В каждом из них используются аналогичные рабочие процедуры, основное отличие которых заключается в способе развертывания диска клапана.

Верхний шарнир Поворотный затвор – шарнирный тип

Вариант с верхним шарниром является наиболее распространенным. Диск шарнирно крепится к внутренней верхней части клапана в этой форме поворотного обратного клапана, что позволяет диску открываться и закрываться. Когда диск открывается, он располагается на краю полностью сформировавшегося профиля турбулентного потока.

Наклонный диск Поворотный обратный клапан – наклонный тип

Эта конструкция поворотного обратного клапана позволяет ему полностью открываться при более низких расходах и закрываться быстрее, чем стандартный поворотный клапан. Его куполообразный диск с центральной точкой поворота позволяет клапану закрываться быстрее, чем клапан с верхним шарниром. Это более быстрое закрытие помогает уменьшить гидравлический удар в условиях обратного потока. Диск клапана остается на пути потока после открытия.

Значение K для проверки колебания

Значение К, определяемое контрольным значением, также известное как коэффициент К или коэффициент потерь, позволяет рассчитать потери давления через клапан. Это относится к конкретной жидкости, текущей с определенной скоростью. На практике значение K позволяет инженерам, занимающимся расчетами технологического процесса, рассчитать потери давления.

Одним из наиболее распространенных способов расчета потерь давления является метод эквивалентных потерь по следующей формуле:

h = K x v² / 2g

где:

h = потеря давления относительно гидравлического напора

K = опубликованный изготовителем К-фактор для клапана

v = скорость жидкости

g = ускорение свободного падения

предоставить значение K для своих продуктов. Если нет, это безразмерное число может быть сгенерировано эмпирически из значения Cv. Число Cv, известное как коэффициент текучести, может быть получено из диаграммы, таблицы или предоставлено производителем. 92 (D в метрах)

Вопросы установки

Установка обратных клапанов требует особого внимания к направлению потока. Неправильная установка поворотного обратного клапана может привести к катастрофическим последствиям.

Из-за требований к давлению для надлежащего функционирования чаще всего запорный клапан устанавливается в горизонтальном положении. Горизонтальное положение обеспечивает простую установку, так как устраняет гравитацию как дополнительный фактор.

Установка вертикального затвора

Техники могут установить затвор в вертикальном положении, но поток должен идти вверх. Инженерам, как правило, следует избегать установки в вертикальном положении, если это возможно из-за гравитационных воздействий.

Иногда условия процесса могут диктовать нисходящий поток жидкости. В таких ситуациях не следует использовать поворотный обратный клапан. Сила тяжести будет держать клапан постоянно открытым, и произойдет непреднамеренное прохождение.

Поворотные обратные клапаны обычно требуют минимального обслуживания. Визуальные осмотры должны проводиться на регулярной основе, при этом ответственный технический специалист должен проверять наличие утечек, ржавчины и мусора.

Области применения

Поворотные обратные клапаны могут регулировать и транспортировать воду, пар, масло, азотную кислоту, уксусную кислоту, твердые окисляющие среды и другие агрессивные среды. Обычно они устанавливаются в трубопроводах для нефтяных, химических и технологических потоков на водной основе. Они подходят для чистой жидкости, а не для среды с высоким содержанием твердых частиц или высокой вязкости.

Поворотные обратные клапаны являются стандартным решением в различных отраслях промышленности. Электростанции, газотранспортные и нефтеперерабатывающие заводы часто используют поворотные обратные клапаны. Поворотные обратные клапаны помогают предотвратить неправильный поток газа, который может привести к опасным утечкам или возгоранию. Эти клапаны находят широкое применение в газопроводах – как при очистке, распределении, так и при компримировании природного газа.

Поскольку поворотные обратные клапаны хорошо работают с большим предсказуемым потоком, они часто используются для очистки сточных вод и перекачивания воды.

Как правило, для чистых технологических сред хорошо подходят поворотные обратные клапаны.

Для транспортировки более тяжелой нефти, дистиллятов, вязких и неоднородных материалов пружинный обратный клапан обеспечивает лучшую работу, чем поворотные обратные клапаны. Кроме того, прерывистый поток может привести к потенциальному гидравлическому удару в поворотном обратном клапане. В результате инженеры обычно предпочитают пружинные обратные клапаны для этих применений.
