Обратный клапан на вентиляцию

Обратный клапан на вентиляцию — это распространенный и экономичный способ решения проблемы с посторонними запахами в жилых помещениях без глобальной перепланировки системы вентиляции. Элемент устанавливается в системах вентиляции приточно-вытяжного типа и обеспечивает оптимальный воздухообмен.

Часто жильцы многоквартирных жилых домов сталкиваются с невозможностью проветривать помещения. Дело в том, что в момент проветривания возвращается воздух из вентиляционных каналов, а вместе с ним и неприятные запахи, от которых вентиляция и должна избавлять.

Причина такой проблемы кроется в нарушении баланса объема поступающих и выходящих воздушных масс. Это может происходить по причине засорения или сужения общего клапана вентиляционной системы.

Кроме того, в соседних квартирах могут быть установлены вентиляторы повышенной мощности, вследствие чего вытяжные воздушные массы просто не успевают выводиться и возвращаются в пространство жилых помещений.

В многоквартирных домах чаще такой проблемой страдают жильцы квартир, расположенных на верхних ярусах этажей.

Проблема обратной тяги также может встречаться в домах старой постройки. Вентиляционные шахты, проектируемые в то время на были рассчитаны на большую пропускную способность, соответственно не подготовлены к мому чтобы справляться с большим объемом воздушных масс, которые поступают из мощного вытяжного оборудования.

Скорректировать данную ситуацию помогает как раз установка обратного вентиляционного клапана. Он позволяет контролировать количество воздуха, подлежащего выведению, и задает направления воздушным массам, не позволяя поступать обратно. Такое решение позволяет избавиться от посторонних запахов в квартире, а также предотвратить попадание в жилые помещения частиц пыли и мелких насекомых.

Внешне обратный вентиляционный клапан выглядит как отрезок трубы. Сечение может быть как круглым, так и квадратным. Внутри отрезка находятся створки (створка) из металла или пластика. В закрытом состоянии створка полноценно перекрывает сечение трубы.

Принцип устройства и работы обратных клапанов различных типов

По своему конструктивному решению обратные вентиляционные клапаны могут относиться к одной из трех распространенных групп:

  • Одностворчатые клапаны;
  • Двустворчатые клапаны;
  • Многостворчатые клапаны;
  • Обратный клапан мембранного типа.

Вне зависимости от конструктивного решения, обратный клапан на вентиляцию предназначен для регулироваки воздушных масс. Принцип работы очень простой: на центральной или нескольких параллельных осях располагаются створки, которые под напором воздуха поднимаются строго в одну сторону. Выпустив необходимый объем воздуха, створки возвращаются в исходное положение под силой собственного веса или посредством пружин, благодаря чему для воздушных масс отрезан путь обратно.

Помимо направления движения воздуха, обратный клапан обладает возможностью регулировать и объем воздушных масс.

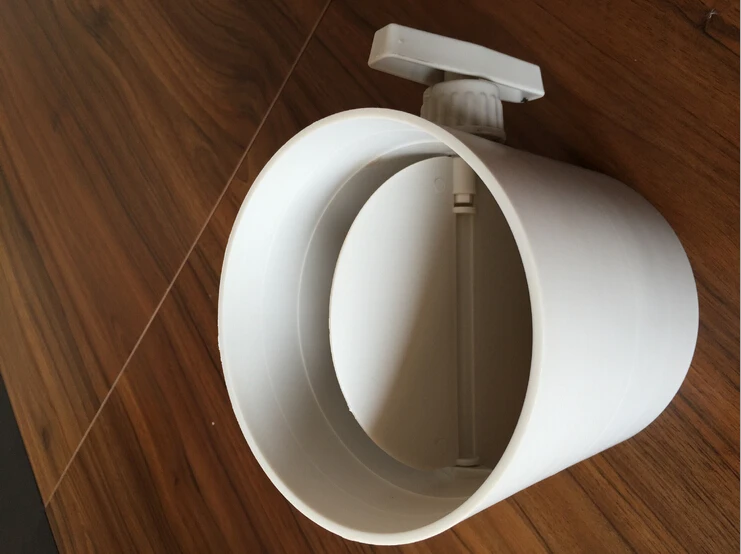

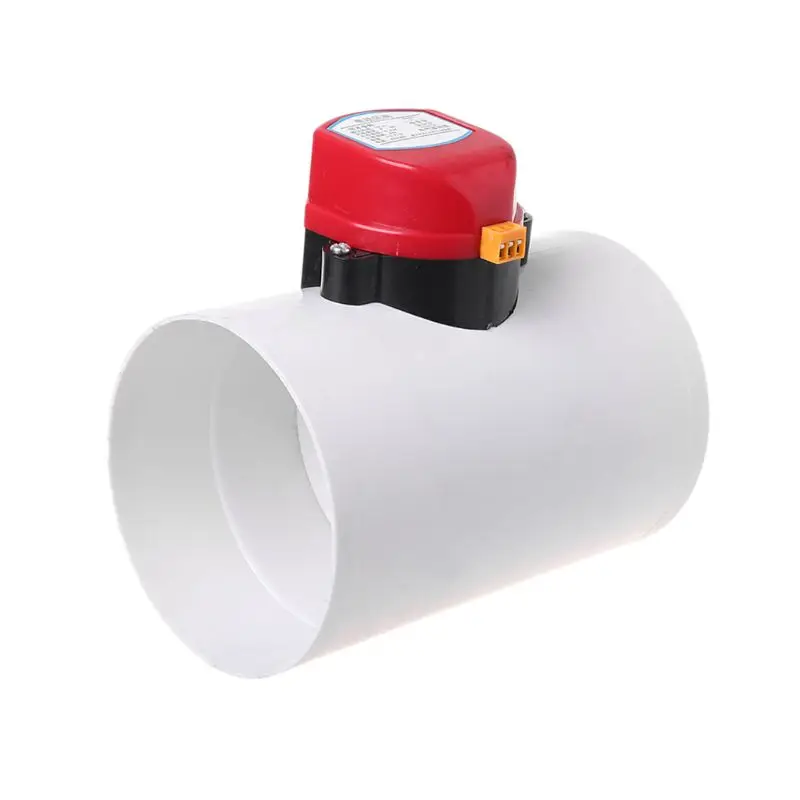

Это достигается посредством заслонки, поворачивая которую на определенный угол можно менять сечение воздуховода, тем самым управляя пропускной способностью.

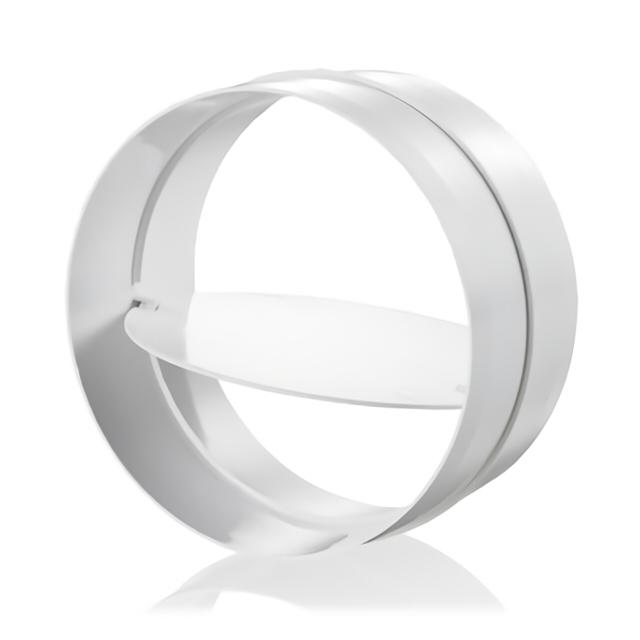

Одностворчатый обратный клапан

Такой тип также может встречаться под названием гравитационный обратный клапан. Чаще всего он имеет цилиндрические очертания. Внутри расположена одна створка, которая полностью перекрывает вентиляционный канал. Створка приводится в движение порывами воздуха. Когда воздушные массы выводятся — створка приводится в открытое положение. В случае обратной тяги давления не возникает, соответственно и клапан остается в закрытом положении. При грамотном монтаже такая разновидность клапана может использоваться в том числе и в системах естественной вентиляции.

В некоторых конструкциях центр тяжести расположен по центру, в других — смещен в одну из сторон.

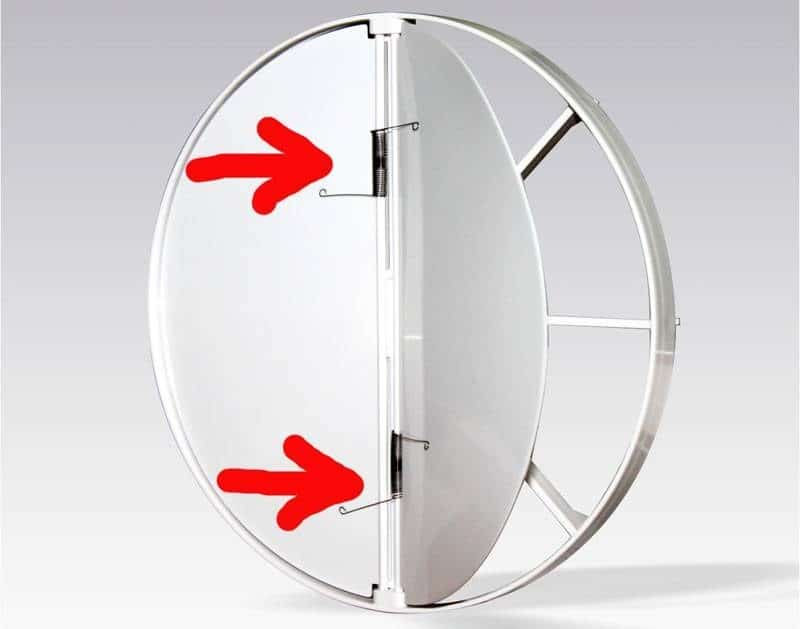

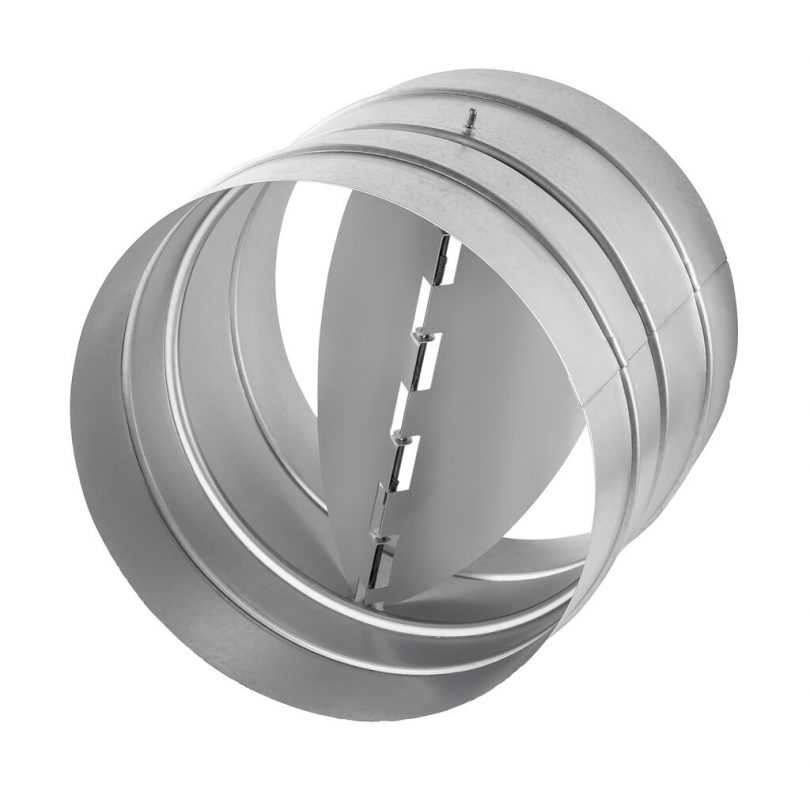

Двустворчатые обратные клапаны

Двустворчатые обратные клапаны считаются наиболее распространенной моделью. Альтернативное название — клапан «бабочка». Назван он так потому, что в своей конструкции имеет две шторки, напоминающие крыло бабочки.

Как только воздушный поток устремляется в вентиляцию, шторки открываются. Если движения воздушных масс нет — шторки остаются в закрытом положении. Распрямляются они под действием пружинного механизма, который не позволяет воздуху возвращаться в обратном направлении. Главным преимуществом такой разновидности клапана можно считать независимость от монтажного расположения. Клапан будет одинаково хорошо выполнять свои функции как в вертикальном, так и в горизонтальном положении. Вся работа происходит автоматически, без необходимости вмешательства со стороны.

Работа пружин зависит от интенсивности воздушного потока. Если давление слабое, устройство может не срабатывать. Поэтому клапан типа «бабочка» предпочтителен в системах принудительной вентиляции с механическим побуждением. В системах естественной вентиляции двустворчатый клапан ставить нецелесообразно.

Рекомендуемые товары

Ошибка получения цены товара «Плавкая вставка ППН-33 100/ 2А габарит 00С EKF PROxima»

В некоторых конструкциях возможно регулировать усилие пружины. Слишком слабое усилие выставлять не стоит, потому как с течением времени механизм поворота створок загрязняется частицами жира и пыли и не может корректно работать. Рано или поздно это приведет к поломке устройства.

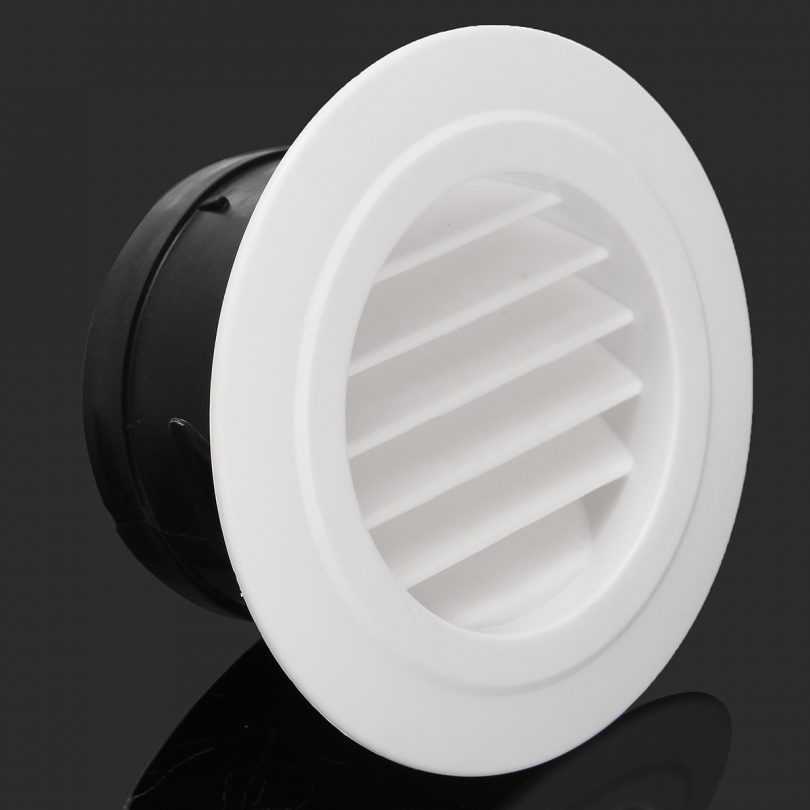

Многостворчатый обратный клапан

Конструкция многостворчатого клапана напоминает жалюзи и работает на принципе гравитации. Многостворчатый клапан чаще всего монтируется на выходе из вентиляционного канала и подходит для труб больших диаметров. Воздух, направляемый в правильную сторону приподнимает створки и свободно выходит за пределы помещения. В случае возникновения обратной тяги створки самостоятельно закроются. Величина давления непосредственно влияет на характер прилегания створок: чем больше величина давления, тем плотнее створки прилегают друг к другу.

Многостворчатый клапан довольно компактный в открытом положении, что делает его удобным для устройств, располагающихся в уличных условиях. Широкая линейка габаритных размеров позволяет монтировать клапан на проем для естественной вентиляции.

Многостворчатый клапан считается оптимальным вариантом для наружной установки, потому как такой вид может обеспечить надежную работу в широком температурном диапазоне.

Обратные клапаны мембранного типа

Подобная разновидность преимущественно устанавливается в системах естественной вентиляции. Принцип работы заключается в следующем: под действием воздушного потока меняется положение гибкой пластины. Двигаясь в одном направлении воздух открывает движение воздушному потоку, а в другом направлении — плотно закрывает его по всему периметру канала.

Чтобы привести мембранный клапан в рабочее положение, достаточно небольшой силы воздушного потока, чем и обосновано применения такого типа клапанов в системах вентиляции естественного характера.

Чтобы сильная обратная тяга не привела к деформации мембраны, необходима установка дополнительных ребер жесткости, которые будут служить для нее опорой в момент закрытия вентиляционного отверстия. В противном случае обратного хода потока воздуха не избежать.

Где и как устанавливается обратный клапан

В случае если в вытяжной системе предусмотрено единое место для забора воздуха, и оно через вентиляционный канал выводится на улицу или в вентиляционную шахту, для исключения риска обратной тяги достаточно смонтировать в воздуховоде оно устройство.

В случае если в системе предусмотрено несколько отверстий для естественной вентиляции, руководствуются следующими правилами монтажа обратного клапана:

  • Обратные клапана устанавливаются на всех ветках, объединяющих центральный воздуховод и точку забора воздуха. Такое решение позволяет избежать изменения направления воздушных масс в сторону вытяжки, если она находится в нерабочем положении;
  • Обычно на выходе системы вентиляции устанавливаются дополнительные устройства. Если канал абсолютно герметичен, в монтаже нет необходимости. Однако на практике доказано, что установка клапана именно в этой точке обоснована.

Если речь идет о системе вентиляции естественного типа, обратный клапан целесообразно размещать в тех точках, где доступ к нему будет максимально удобным и простым.

Такой подход вызван необходимостью периодически выполнять очистку клапана от жира, частиц пыли и грязи. Если этой процедурой пренебрегать, устройство просто не сможет полноценно работать.

На этапе проектирования воздуховода стоит брать во внимание, что в некоторых случаях предусмотрено расположение обратного клапана непосредственно на вытяжке или вентиляторе. В таком случае монтаж вспомогательной защиты от возникновения обратной тяги не требуется.

Установка обратного вентиляционного клапана имеет некоторые важные нюансы. К примеру, если требуется монтаж устройства в отверстии, выходящем на улицу, необходимо выполнить теплоизоляционные работы. В противном случае при выходе теплого воздуха на улице будет происходит его охлаждение, что приведет к появлению конденсата.

Монтажное отверстие можно располагать в середине вентиляционной трубы. В случае вертикального размещения такое положение позволит создать декоративный короб и спрятать трубу, оставляя при этом доступ к вентиляционному отверстию.

Работу по установке обратного вентиляционного клапана можно отнести к ряду простых. Поэтому в большинстве случаев справиться можно своими силами, без привлечения специалистов.

Заключение

Прежде чем принять решение об использовании обратного вентиляционного клапана, нужно продумать как должна работать вентиляция в конкретном жилом пространстве. Чаще всего достаточно приобрести стандартное устройство типовых размеров и смонтировать его. В редких случаях потребуется оборудовать воздуховоды и и оборудовать выходы к ним из помещений.


Обратный клапан на вытяжку в системе вентиляции: основные типы, устройство

Система вентиляции — одна из основных составляющих в общей системе инженерного обеспечения жизнедеятельности зданий. Ее основное назначение заложено в самом термине, в переводе с латинского означающего «проветривание». Нормальная работа вентиляции должна обеспечить комфортные и отвечающие санитарно-гигиеническим требованиям условия проживания для населения, а для промышленных предприятий — соответствие нормативным и проектным показателям по содержанию вредных веществ, загазованности, допустимым выбросам, безопасности.

  • Классификация систем вентиляции
  • Проблема обратной тяги
    • Система защиты
  • Проблемы вентиляции жилых помещений

В функции вентиляционных систем входит обеспечение баланса объемов поступающего и отводимого воздуха с соблюдением требуемого показателя воздухообмена, обеспечение необходимой температуры, влажности, чистоты воздушной среды.

Классификация систем вентиляции

Системы вентиляции классифицируются как по назначению, так и по способу организации воздухообмена.

По назначению существуют следующие типы вентиляции:

  1. Приточная, которая обеспечивает подачу в здание или помещение определенного количества воздуха.
  2. Вытяжная, обеспечивающая удаление отработанного воздуха.
  3. Приточно-вытяжная — комбинированная система, в состав которой входят элементы обоих типов.

По способу организации воздухообмена вентиляция подразделяется на:

  • Естественную, в которой степень воздухообмена определяет разница давлений воздуха снаружи и внутри здания. При этом естественная вентиляция может быть неорганизованной, при которой воздухообмен производится через неплотности или открытые двери, окна, форточки, или организованной — через систему вентиляционных шахт, каналов, проемов.
  • Механическую, в которой разность давлений создается вентилятором, а работоспособность обеспечивается различными приборами и оборудованием — фильтрами, шумогасителями, регуляторами.

Проблема обратной тяги

Характерное для последних десятилетий развитие новых строительных технологий, появление новых строительных материалов и изделий, продвинутой и сложной бытовой техники заставили население расширить свои познания в теоретическом и практическом плане организации вентиляции своего жизненного пространства. Актуальной для владельцев квартир и частных домов стала борьба с «обратной тягой».

Обратная тяга — нарушение нормального режима воздухообмена, при котором происходит снижение скорости удаления воздуха вплоть до обратного поступления через вытяжные каналы в помещение. Причинами могут быть проектные просчеты, естественные причины (перепады давления как в сторону разрежения, так и в сторону ураганных порывов), различные дефекты строительных элементов (засорения, промерзания, разрушение каналов), а также самопроизвольное внесение изменений в конструкцию и проектный режим работы системы.

Примером последней причины является стандартная многоэтажка, для которой проектом установлен организованный естественный тип вентиляции. Не одному поколению знакомы деревянные двери и оконные рамы с форточками, сезонные акции по их утеплению, шпаклеванию и заклеиванию. Расчет воздухообмена подъездов и стояков выполнялся с учетом конструктивной неплотности этих элементов. Массовая установки герметичных пластиковых окон и более плотных по сравнению с деревянными металлических дверей внесла свои коррективы в установленный баланс.

Еще одним фактором стала активная установка вытяжных вентиляторов — на вентиляционных окнах в санузлах или в составе вытяжек над газовой плитой, последствием которой стал взаимный обмен букетом запахов между соседями, также свидетельствующий о нарушенном балансе воздухообмена.

Система защиты

Одним из наиболее эффективных методов борьбы с обратной тягой является установка обратного клапана., который пропускает среду в одном направлении и не допускает ее движения в обратном. Эти устройства по технической терминологии относятся к защитной арматуре, применяются в гидравлических и пневматических системах, к которым можно отнести и системы вентиляции.

Обратными клапанами в обязательном порядке оснащаются промышленные системы вентиляции, поэтому, чтобы удовлетворить возникшие потребности населения в этой продукции, не пришлось заново изобретать колесо. За основу были взяты существующие типы конструкций и адаптированы под бытовые нужды с учетом требуемых расходов, габаритов и требований дизайна. Применимыми для бытовой сферы оказались основные конструктивные исполнения, применяемые в промышленности:

  • Лепестковые, в которых рабочим органом является закрепленный на оси диск. Вес диска рассчитан на его открывание потоком воздуха в нормальном режиме и захлапывание при возникновении обратной тяги.
  • Решетки, устроенные по принципу жалюзи. Рабочие пластинчатые створки крепятся на осях, открытие и закрытие происходит от движения воздуха в прямом или обратном направлении.
  • Мембранные клапаны работают по принципу решетки, створками служат одна или две мембраны из мягкого материала (пленка, пластикат, резина), закрепленные по одной из сторон.

Перечисленные конструкции могут применяться в системах и с естественной, и с приточно-вытяжной вентиляцией, а по механизму действия относятся к пассивным, в отличие от следующей, содержащей в своем составе активный элемент.

  • Обратный клапан типа «бабочка» (тип «баттерфляй» для клапанов промышленного исполнения) — двухдисковый (равнозначно двухлепестковый, двустворчатый) с пружинами, обеспечивающими плотность закрытия створок. Для открытия пружины рассчитаны на определенный напор воздушного потока, как правило, создаваемый вентилятором, поэтому клапаны «бабочка» практически не применяются при естественной вентиляции.

Основными характеристиками обратного клапана, определяющими возможность его применения, являются проходное сечение, пропускная способность и плотность затвора при срабатывании.

Первые два параметра должны обеспечивать нормативные показатели воздухообмена, определенные санитарными и строительными правилами. Для жилых комнат этот показатель составляет 3 м. куб./час на 1 м. кв. площади или 30 м. куб./час на 1 человека, для стандартной кухни с 4-х конфорочной газовой плитой не менее 90 м. куб./час. Для бытовых систем вентиляции в основном применяются обратные клапаны диаметром от 50 до 150 мм (или соответствующего размера для квадратного или прямоугольного исполнения).

К сожалению, пропускную способность или коэффициент пропускной способности Ksv производители клапанов, выпускаемых для населения, в паспортах практически не указывают, в отличие от производителей промышленного назначения. Остается или довериться их профессионализму и ответственности, или самостоятельно проверить работоспособность клапана.

Стандартным индикатором для проверки нормальной тяги в вентиляционном канале является пламя спички или зажигалки или тетрадный листок. Горящий факел должен отклониться по направлению тяги, листок должен удерживаться силой разрежения. Если прислонить к вентиляционному проему обратный клапан любого типа, кроме «бабочки», его створки (жалюзи, мембрана) должны открыться. Если повторить операцию, развернув клапан на 180°, тяги должно хватить для его закрытия, а плотность можно проверить той же зажигалкой.

Указанный метод пригоден только для проверки обратного вытяжного клапана вентиляции как самостоятельного изделия. Для удобства и облегчения монтажа все чаще предлагаются модульные варианты — вентиляционная решетка с обратным клапаном, они же с вентилятором, блок воздуховода с ними же со встроенными фильтром, термодатчиком и так далее.

Проблемы вентиляции жилых помещений

Как правило, обратные клапаны устанавливаются на вытяжных воздуховодах или вентиляционных отверстиях и гораздо реже в качестве приточных. Это вполне объяснимо, так как изначально подразумевается поступление в дом или квартиру чистого и свежего воздуха, а устройства защиты необходимо устанавливать со стороны удаления загрязненного или отработанного воздуха.

Вообще, к устройству вентиляции или решению возникших проблем нужно подходить комплексно. Проблема обратной тяги чаще всего является следствием ошибок или нарушений в процессе монтажа или эксплуатации. Отсутствие комплексного подхода опять-таки характерно для ранее упомянутых многоэтажек. В отличие от систем электропитания, водоснабжения и отопления, система вентиляции неподконтрольна никаким коммунальным службам или инспекциям и не контролируется управляющими компаниями. В результате жильцы каждый по-своему решает проблемы, наслаивая свои ошибки на чужие, в том числе «запирая» с помощью вентиляторов и клапанов движение воздуха как соседям, так и себе.

Именно по этой причине для этих работ просто необходимо привлечение специалистов, начиная с расчетов и проектирования и заканчивая вводом систем и устройств в работу.

Мембранные обратные клапаны

— Пластиковые обратные клапаны

Обратные клапаны с пластиковой диафрагмой с прямым валом, с одинарным штуцером, с тройным штуцером, миниатюрные, прецизионно формованные, акриловые и высокопроизводительные обратные клапаны. Доступны несколько вариантов диафрагмы и корпуса.

  • Эти обратные клапаны низкого давления с пластиковой диафрагмой с прямым валом или портом (без зазубрин) обеспечивают защиту от обратного потока для потоков жидкости, воздуха, газа и вакуума в очень широком диапазоне применений.

    Материал корпуса: нейлон, полипропилен или ПВДФ (Kynar®). Варианты материала мембраны: EPDM, фторсиликон (FVMQ), силикон или Viton™ (FKM или FPM). Гибкие трубки с внутренним диаметром 1/8 дюйма.

    • Высокая надежность
    • Может быть установлен в любом положении для максимальной гибкости
    • Свободно плавающие мембраны реагируют на малейшее изменение давления
    • Очень быстрое время отклика между условиями свободного потока и отсутствия потока
    • Предназначен для работы в соответствии с высокими (автомобильными) отраслевыми стандартами, но очень экономичен

  • Эти обратные клапаны низкого давления с пластиковой диафрагмой и одним штуцером обеспечивают защиту от обратного потока жидкости, воздуха, газа и вакуума в очень широком диапазоне применений.

    Материал корпуса: нейлон, полипропилен или ПВДФ (Kynar®). Варианты материала мембраны: EPDM, эпихлоргидрин (ECO), фторсиликон (FVMQ) или Viton™ (FKM или FPM). 3/16″, 1/4″, 5/16″ или 3/8″ соединения гибкой трубки с внутренним диаметром (ID).

    • Высокая надежность
    • Может быть установлен в любом положении для максимальной гибкости
    • Свободно плавающие мембраны реагируют на малейшее изменение давления
    • Очень быстрое время отклика между условиями свободного потока и отсутствия потока
    • Предназначен для работы в соответствии с высокими (автомобильными) отраслевыми стандартами, но очень экономичен

  • Эти обратные клапаны низкого давления с тройным шлангом и пластмассовой диафрагмой обеспечивают защиту от обратного потока для потоков жидкости, воздуха, газа и вакуума в очень широком диапазоне применений.

    Материал корпуса: нейлон или ПВДФ (Kynar®). Варианты материала диафрагмы из эпихлоргидрина (ECO) или Viton™ (FKM или FPM). Внутренний диаметр гибких трубок 3/8″.

    • Высоконадежная работа
    • Может быть установлен в любом положении для максимальной гибкости
    • Свободно плавающие мембраны реагируют на малейшее изменение давления
    • Очень быстрое время отклика между условиями свободного потока и отсутствия потока
    • Предназначен для работы в соответствии с высокими (автомобильными) отраслевыми стандартами, но очень экономичен

    • Доступны штуцер для шланга 1/16”, 1/8” и внутренняя резьба 10-32
    • Материалы корпуса включают полипропилен и полисульфон
    • Запорные клапаны с пластмассовой мембраной миниатюрного размера с низким давлением открытия

    Миниатюрные обратные клапаны предотвращают поток в одном направлении и способствуют потоку в противоположном направлении. Обратные клапаны иногда называют обратными клапанами. Обратные клапаны с плавающим диском имеют диск, который меняет положение внутри корпуса в зависимости от потока среды. В прямом направлении носитель может обтекать диск. В обратном направлении диск прижимается к седлу и препятствует потоку.

    • Вход: штуцер для шланга от 1/8″ до 3/8″, наружная резьба 1/8″ NPT
    • Выход: штуцер для шланга от 1/8″ до 3/8″
    • Доступен с диафрагмой из силикона, витона и неопрена
    • Материалы корпуса включают нейлон, поликарбонат, кинар и полипропилен
    • Устранены все линии разъема на критических уплотняющих поверхностях
    • После формования обратные клапаны собираются нетоксичной техникой без использования посторонних материалов

    Рабочие характеристики

    • Трещина: 1/2 фунта на кв. дюйм
    • Уплотнение: 1,9 фунт/кв. дюйм
    • Максимальное давление: 50 psi

    • Штуцер для шланга от 1/8” до 3/8”
    • Акриловый корпус с силиконовым уплотнением

    • Резьбовые соединения с наружной резьбой Luer Lock, с наружной резьбой Luer и с внутренней резьбой Luer
    • Корпус из поликарбоната с силиконовым уплотнением

    • Обратные клапаны с зазубринами
    • оснащены штуцерами для шлангов 3/32 дюйма и 1/8 дюйма, доступными в одинаковой, переходной и зазубренной конфигурациях Люэра с наружной или внутренней резьбой
    • Эти обратные клапаны оснащены диафрагмами из DEHP и безлатексного силикона и предлагаются в корпусах MABS и SAN
    • Все материалы соответствуют классу VI USP и ISO 109. 93 критерия

    • Доступные материалы: MABS, акрил или поликарбонат
    • Без латекса, с диафрагмой из силиконового каучука

Как работают мембранные обратные клапаны?

Последнее обновление: 19 декабря 2019 г.

Малопроходные обратные клапаны с пластиковой диафрагмой низкого давления — рабочие лошадки для применения

Обратные клапаны: введение 902 в широком диапазоне размеров и материалов. Они обеспечивают автоматическое регулирование расхода жидкостей и газов с помощью различных механизмов. В системах низкого давления и вакуумных системах малого диаметра широко используются диафрагменные обратные клапаны. Они используются для предотвращения обратного потока и проблем, которые могут возникнуть в результате этого. В этом посте кратко описывается, как работает большинство малогабаритных мембранных обратных клапанов низкого давления.

Трубки или трубопроводы диаметром около двух дюймов или меньше часто называют малогабаритными. Обычно считается, что системы низкого давления имеют давление около 50 фунтов на квадратный дюйм (345 кПа) или меньше.

Посмотрите короткое видео о том, как работают мембранные обратные клапаны >>
В нем есть кадры испытаний мембранного обратного клапана в реальном времени.


Что такое обратный клапан?
Обратные клапаны также называются обратными клапанами и односторонними клапанами. Они пропускают поток в одном направлении, но препятствуют ему в противоположном направлении. Этот нежелательный обратный поток обычно называют обратным потоком. Это может привести к загрязнению, беспорядку или неисправностям. Обратные клапаны приводятся в действие потоком и перепадом давления между их входным и выходным портами.

Узнайте больше об основах миниатюрных, компактных обратных клапанов и обратных клапанов малого диаметра из нашей серии сообщений в блоге по обратным клапанам, начиная с « Проверка обратных клапанов — введение ».

Покомпонентный вид типичного обратного клапана с миниатюрной диафрагмой
(слева направо): входное отверстие, свободно плавающий диск диафрагмы из эластомера, выходное отверстие.





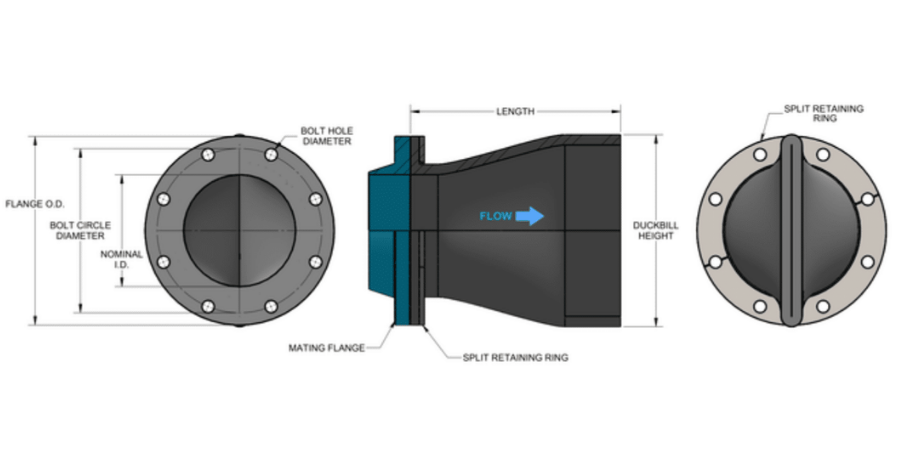

Что такое мембранный обратный клапан?
В мембранных обратных клапанах используются резиновые гибкие мембраны или самоцентрирующиеся диски для контроля обратного потока.

Узнайте больше об эластомерных полимерах и каучуках в нашем блоге «Эластомеры и каучуки: в чем разница?».



Как работает мембранный обратный клапан?

Свободно плавающие мембраны из эластомера
Мембранные обратные клапаны этого типа почти всегда нормально открыты. Самоцентрирующийся гибкий диск из эластомера является рабочей частью мембранного обратного клапана этого типа. Корпус клапана удерживает диск по центру седла или уплотняющей поверхности клапана.

Поверхность уплотнения находится на входной стороне корпуса обратного клапана. Он имеет тонкую гладкую поверхность, которая обычно вогнута или изогнута назад к входному отверстию. В его центре есть отверстие. Обратный поток заставляет гибкий резиновый диск ложиться на изогнутую уплотняющую поверхность. Это закрывает входное отверстие. Закрытый обратный клапан предотвращает обратный поток вверх по течению через входное отверстие.

Обратный клапан с плавающей диафрагмой имеет особую конструкцию на выпускной стороне корпуса клапана. Здесь обычно есть какое-то двухуровневое седло клапана со встроенными каналами. Положительный поток к выпускному отверстию или выходному отверстию приводит к тому, что диск прилегает к этому седлу. Затем среда обтекает диск, проходит по каналам и выходит через выходное отверстие обратного клапана.



Типичные рабочие состояния обратного клапана с миниатюрной диафрагмой (слева направо):
в состоянии покоя (нормально открытый), согнутый диск мембраны обеспечивает
прямой поток (открыт полный поток) и обратный поток (клапан закрыт).



Три совета о том, как работают обратные клапаны со свободно плавающей диафрагмой из эластомерного диска

  • Для закрытия этих обратных клапанов требуется противодавление
  • Они зависят от силы тяжести, чтобы помочь закрыть их в некоторых приложениях с низким расходом
  • Жидкости с высокой вязкостью или высоким удельным весом могут привести к их неисправности















































Анимация, показывающая открытое и закрытое
рабочий указывает обратный клапан с фиксированной гибкой мембраной
. Это обратный клапан
серии ISM CVRT.


Узнайте больше о типах промышленных обратных клапанов и о том, как они работают: « Как работают обратные клапаны и почему их следует выбирать по сравнению с другими типами клапанов? ” в Empowering Pumps.

Если вам нравится то, что вы читаете… сообщите нам об этом, подписавшись на наш блог . Вы будете получать уведомления по электронной почте всякий раз, когда мы публикуем новую статью.

Подпишитесь на наш блог


Фиксированные гибкие диафрагмы из эластомера

Фиксированные гибкие диафрагмы имеют гофрированные или шарнирные соединения. Эти типы мембранных обратных клапанов обычно нормально закрыты. При использовании положительное давление создает прямой или нисходящий поток. Этот поток и давление за ним давит на диафрагму. Если давление достаточно высокое, диафрагма открывается.

При снижении расхода перепад давления на клапане уменьшается. Если давление падает достаточно низко, диафрагма может вернуться в исходное закрытое положение. Это происходит, когда эластичность диафрагмы становится больше, чем положительное давление на выходе.

Что такое давление открытия?
Давление срабатывания — это давление, при котором нормально закрытый обратный клапан только начинает открываться. Достаточно пропустить через клапан первую струйку жидкости или газа. Как правило, это минимальное давление, необходимое для открытия клапана.


Нормально открытые обратные клапаны с мембраной
Для закрытия большинства нормально открытых обратных клапанов с мембраной требуется противодавление. До тех пор, пока это не произойдет, свободно плавающий гибкий диск из эластомера пропускает поток через обратный клапан. Таким образом, большинство обратных клапанов со свободно плавающей дисковой диафрагмой следует рассматривать как нормально открытые обратные клапаны.


Нормально закрытые мембранные обратные клапаны
Нормально закрытый обратный клапан открывается при наличии достаточно большой разницы давлений между впускным и выпускным концами клапана. Когда это давление становится достаточно низким, клапан закрывается. Давление на входе должно преодолеть эластичность диафрагмы, чтобы открыть обратные клапаны с гибкой диафрагмой. Диафрагма остается закрытой до тех пор, пока входное давление не превысит давление открытия.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Смешивайте и подбирайте дюймовые и метрические соединения. Посмотреть видео.


Заключение
Мембранные обратные клапаны обеспечивают долговечное и надежное автоматическое управление потоком. Обратные клапаны с пластиковой диафрагмой особенно полезны при низком давлении и вакууме. Это связано с тем, что они очень экономичны и могут быть спроектированы с очень низким давлением открытия. Они также изготавливаются из различных материалов корпуса клапана и диафрагмы, что обеспечивает широкую химическую совместимость. В сочетании с соответствующей защитной фильтрацией обратные клапаны с пластиковой диафрагмой адаптируются и полезны.

Как всегда, ISM предлагает своим клиентам образцы, чтобы помочь им в тестировании и принятии решений. Их можно запросить при просмотре нашего каталога.

Узнайте больше о типах промышленных обратных клапанов и о том, как они работают.

Возникли проблемы с определением того, подходит ли мембранный обратный клапан для требований вашей системы? Помогите нам, рассказывая другим о том, что вы узнали.

Есть еще вопросы о том, как работают мембранные обратные клапаны или мембранные эластомеры? Если да, напишите мне по электронной почте: [email protected] . Вы также можете задавать вопросы, используя раздел комментариев ниже.
