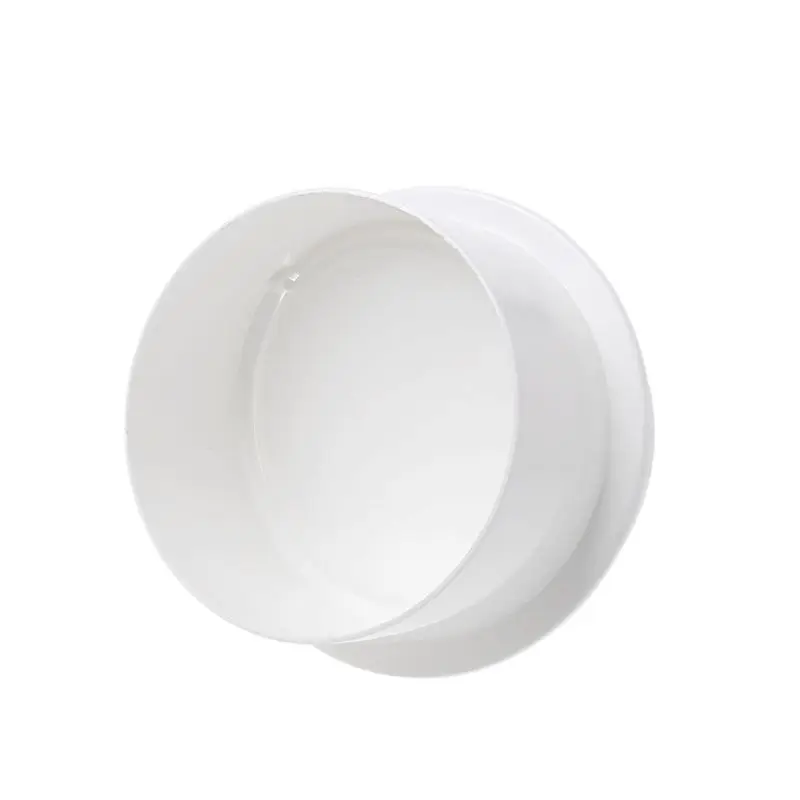

Обратный клапан вентиляции: Обратный клапан вентиляционный Вентс КО 100, диаметр 100 мм купите по низкой цене в интернет-магазине Castorama
Статья Обратный клапан в системе домашней вентиляции
Обратный клапан в системе домашней вентиляции https://lufter-ekb.ru/statya/obratnyy-klapan-v-sisteme-domashney-ventilyacii Обратный клапан в системе домашней вентиляции Lufter-ekb.ru
https://lufter-ekb.ru Lufter
ул. Волгоградская 193, оф. 201 620102 Екатеринбург, Россия
+73433451301 [email protected]
Любая кухня в многоэтажном доме оснащена вентиляционной решёткой, которая выводит непригодный для дыхания воздух и служит для удаления неприятных запахов из помещения. Сегодня на рынке существует немало устройств и приспособлений, позволяющие повысить эффективность вентиляционной системы в конкретной комнате. Рассмотрим такое незамысловатое устройство как обратный клапан для вентиляции, основной задачей которого является не пропускать неприятные запахи из других квартир.
е. он может попадать в другие квартиры. Для таких случаев и предусмотрены обратные клапаны вентиляции. Помимо этого, они повышают шумоизоляцию помещения, предотвращают проникновение пуха, пыли и вредных насекомых (например, тараканов), которые распространяются главным образом через вертикальные полости здания. Кроме того, в закрытом положении они сохраняют тепло.Принцип работы такого устройства предельно прост: клапан позволяет проходить воздуху только в одном направлении (из комнаты в вентиляционную шахту), при возникновении обратного тока воздуха или недостаточно расходе воздуха он захлопывается. Такие клапаны часто встречаются в вытяжных вентиляторах и кухонных вытяжках – в них открытие клапан происходит только при включённом вентиляторе. По форме обратный клапан может быть круглого или квадратного профиля. Первый применяет чаще и имеет рабочую часть типа «бабочка»: два идентичных по форме лепестка из лёгкого материала (пластик, плотная бумага, фольга) закреплённых на оси и подпружиненных с обратной стороны.
Любая кухня в многоэтажном доме оснащена вентиляционной решёткой, которая выводит непригодный для дыхания воздух и служит для удаления неприятных запахов из помещения. Сегодня на рынке существует немало устройств и приспособлений, позволяющие повысить эффективность вентиляционной системы в конкретной комнате. Рассмотрим такое незамысловатое устройство как обратный клапан для вентиляции, основной задачей которого является не пропускать неприятные запахи из других квартир. Однако перед этим стоит немного рассказать о вентиляционной системе здания в целом.
Любой многоэтажный дом имеет независимую систему вентиляции, которая состоит главным образом из вентиляционных шахт и ходов. Первые (через каждую квартиру их проходит минимум две) проходят сквозь всё сооружение по вертикали и имеют выходные отверстия на крыше. Шахты, высотой больше восьми этажей чаще всего имеют дополнительные вытяжки. Главным их предназначением является вывод за пределы здания угарного газа, дыма, пара и неприятных запахов.
Каждая шахта связана с квартирами с помощью вентиляционных ходов или каналов, которые в первую очередь связаны с кухней, туалетом и ванной. Также они могут проходить и через другие комнаты. Каналы с кухонь имеют вертикальный участок непосредственно в шахте, которые направлен вверх, это не даёт запахам с нижних квартир проникать в вентиляционные каналы и ходы верхних этажей.
Принцип работы такого устройства предельно прост: клапан позволяет проходить воздуху только в одном направлении (из комнаты в вентиляционную шахту), при возникновении обратного тока воздуха или недостаточно расходе воздуха он захлопывается.
Такие клапаны часто встречаются в вытяжных вентиляторах и кухонных вытяжках – в них открытие клапан происходит только при включённом вентиляторе. По форме обратный клапан может быть круглого или квадратного профиля. Первый применяет чаще и имеет рабочую часть типа «бабочка»: два идентичных по форме лепестка из лёгкого материала (пластик, плотная бумага, фольга) закреплённых на оси и подпружиненных с обратной стороны. Поток воздуха, имеющий достаточную скорость течения для преодоления усилия пружин или специальных металлический пластин, распахивает эти лепестки в определённом направлении. Недостатком такой конструкции является возможность обледенения и последующее заклинивание всего механизма в произвольном положении, поэтому применять обратный клапан в комнатах, где температура может опускать ниже нуля, нецелесообразно.
Обратный клапан для вентиляции прямоугольного сечения нашёл широкое применение в так называемых инерционных решётках, которые часто устанавливают в санузлах и ванных.
При выборе обратного клапана для системы вентиляции следует руководствоваться его размерами, формой и усилием, которые нужно приложить для открытия створок. При покупке вытяжных вентиляторов и кухонных вытяжек об этом позаботился сам производитель.
Теги новостей/статей:
Вентиляторы EbmPapst
Для начинающих
Советы
Похожие статьи
Особенности крышных вентиляторов
Что такое шумоглушитель?
Осевые вентиляторы в промышленности
Особенности и достоинства веерной (лучевой) системы отопления
Обратный клапан вентиляционный 250 мм
- Обзор
- Характеристики
- Файлы
ПРИМЕНЕНИЕ МОНТАЖ
Обратный клапан с подпружиненными пластинами предназначен для перекрытия воздушного потока в круглых воздуховодах и предотвращения движения воздуха в обратном направлении при выключенной системе вентиляции.
Пластины клапана открываются давлением, создаваемым потоком воздуха и закрываются пружиной.
МОНТАЖ
Клапан предназначен для соединения с круглыми воздуховодами вентиляционных систем и закрепления при помощи хомутов. Поворотная ось клапана должна быть расположена вертикально. При размещении клапана в вентиляционной системе необходимо учитывать направление потока воздуха.
КОНСТРУКЦИЯ
Корпус клапана изготовлен из оцинкованной стали, две подпружиненные пластины изготовлены из листового алюминия.
| Материал | Сталь |
| Установочный диаметр | 250 мм |
Покупатели, которые приобрели Обратный клапан вентиляционный 250 мм, также купили
Шумоглушитель круглый ГТК 250 мм (900)
В наличии
Шумоглушитель круглый ГТК 315 мм (900)
В наличии
Фильтр вентиляционный ФВК-250
В наличии
Фильтр вентиляционный ФВК-315
В наличии
Водяной канальный нагреватель НКВ-315-4
В наличии
Анемостат приточно-вытяжной с фланцем 150 ВРФ
В наличии
Обратный клапан вентиляционный 315 мм
В наличии
Регулятор скорости Blauberg SGS E2.
5 сенсорный
Электропитание, В/Гц: 220/50
Нет в наличии
Возможна
доп. скидка
Вентилятор канальный Blauberg Iso-B 250 (тепло-шумоизолированный)
Электропитание, В/Гц: 220/50
Производительность, м3/час: — 1300
Уровень шума, дБ(А): — 41
Нет в наличии
Возможна
доп. скидка
Вентилятор канальный Blauberg Iso-B 315 (тепло-шумоизолированный)
Электропитание, В/Гц: 220/50
Производительность, м3/час: — 2150
Уровень шума, дБ(А): — 43
Нет в наличии
Обратные клапаны вентиляции бака — Winel
Обратные клапаны вентиляции танков используются на всех судах для вентиляции балластных и пустых танков, предотвращая при этом любое загрязнение танков водой во время волнения на море.
В соответствии с Международной конвенцией о грузовой марке от 1966 года все танки на борту судов должны быть защищены от проникновения морской воды.
Компания Winel производит TVCV более 50 лет и имеет типовые одобрения всех основных классификационных обществ. Наша последняя разработка, новый алюминиевый CM, был сертифицирован в соответствии с сертификатом взаимного признания типа. Изготовленный из легкого алюминиевого сплава, стойкого к морской воде, этот TVCV выделяется своим дизайном и характеристиками. Воспользуйтесь лучшими TVCV на Winel.
TVCV RM
Стальной обратный клапан вентиляции резервуара – тип RM
Размеры: DN40 – DN450
Стандарт фланцевого соединения: DIN 2576 PN10
Горячеоцинкованный и окрашенный изнутри.
Утверждение типа.
Опции:
– Другие фланцевые соединения
– Другая схема отверстий фланцев
TVCV CM
Алюминиевый вентиляционный обратный клапан – тип CM
Размеры: DN40 – DN450
Стандарт фланцевого соединения: DIN 2576 PN10
В объем поставки входят изолирующие втулки
TVCV CMO
Обратный клапан вентиляции бака из алюминия – тип CMO
Размеры: DN40 – DN450
Стандарт фланцевого соединения: DIN 2576 PN10
В объем поставки входят изолирующие втулки
Сертификация типа
Опции:
– Другие фланцевые соединения
TVCV RMO
Стальной обратный клапан вентиляции резервуара – тип RMO
Размеры: DN40 – DN300
Стандарт фланцевого соединения: DIN 2576 PN10
Горячеоцинкованное погружением, а также окрашенное изнутри.
Утверждение типа.
Опции:
– Другие фланцевые соединения
– Другая схема отверстий фланца
TVCV BOLERO
Стальной обратный клапан вентиляции резервуара – тип Bolero
Размеры: DN40 – DN350
Стандарт фланцевого соединения: DIN 2576 PN10
Горячеоцинкованное погружением, а также окрашенное изнутри.
Утверждение типа.
Опции:
– Другие фланцевые соединения
– Другая схема отверстий фланцев
Контактная информация по обратным клапанам вентиляции бака
Для получения дополнительной информации о клапанах
обращайтесь по адресу: [email protected]Отпечаток фотографии
