Обратный клапан воздушный своими руками: делаем самодельный обратный клапан (воздушный и для воды)

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.

Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

В вентиляционных каналах порой наблюдается и вот такая «красота»…

На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

«Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.

Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

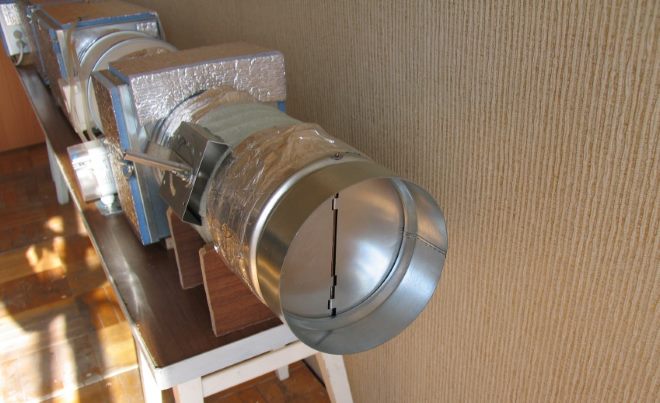

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео: Вытяжка, обратный клапан, естественная вентиляция

Видео: вытяжка и обратный клапан , принцип работы и установка

Обратный клапан для вентиляции своими руками

Зачастую, взяться за воспроизведение этого элемента вентиляции, хозяина вынуждает не только желание сэкономить, но и то, что трудно найти промышленную модель, с которой может справиться естественная тяга.

Самодельный же вариант очень чувствителен, даже к малейшему движению воздуха. А делается всё очень просто.

Для изготовления мембранного клапана для вентиляции понадобится:

Гибкий пластик или плёнка.
Лавсановый скотч.
Канцелярский нож и линейка.

Изготовление вентиляционного клапана по шагам

Требования к плёнке:

Размер должен быть немного больше, чем отверстие вентиляционного канала.
Толщина зависит от размера ячеек – чем больше, тем толще. И от силы потока – его должно хватать, чтобы отогнуть шторку.
Не подойдёт плёнка с шероховатой поверхностью.
Нельзя использовать для мембраны мятый материал.

Инструкция по шагам:

На решётке делается разметка – расположение будущих половинок мембраны.
При помощи скотча, к решётке крепится кусок плёнки больших размеров (ещё не разрезанный). Скотч не должен натягиваться, при креплении.
Ножом вырезаются контуры створок (правая и левая, как ставни на окнах).
Конструкция должна быть герметичной. Это значит, что в закрытом виде мембрана должна полностью покрывать отверстия решётки, не иметь дефектов и неровностей. А места крепления створок проклеиваются очень тщательно.

Для большей комфортности можно снабдить самодельный клапан фильтром из сетки или капрона. Он предотвратит попадание в дом насекомых.

Мембранный клапан

Мембранный клапан работает по принципу лепесткового устройства, но створка имеет очень малую толщину и очень чувствительна к небольшому потоку воздуха. Такой вид обратного клапана наиболее часто используется в помещениях с естественной вентиляцией.

Довольно тонкая мембрана пропускает в прямом направлении даже совсем небольшой поток воздушных масс, при этом очень плотно прилегает к плоскости отверстия, закрывая его при малейшем изменении направления потока. Наиболее распространенный размер обратного клапана для вентиляции – 100 мм.

Обратный клапан на вентиляцию: 120 фото применения, устройство прибора и виды моделей

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Также рекомендуем посетить:

Источник: mojdominfo. ru

Обратный клапан – функции устройства

Достаточно часто квартирная система вентиляции начинает функционировать неэффективно. Заметить это несложно по появлению в жилище неприятных запахов. Возникают подобные ситуации из-за того, что в вентсистеме образуется обратная тяга. Под таковой понимают явление возврата части воздуха из вентиляционного канала в жилые помещения.

Обратная тяга может образоваться по следующим причинам:

Неправильная установка на крыше вытяжной трубы.Малое количество приточного воздуха, поступающего в систему естественной вентиляции.В одной из квартир многоэтажки смонтировали мощную принудительную вытяжку, что привело к нарушениям в работе общедомовой системы проветривания.

Мощная принудительная вытяжка

Чаще же всего проблемы с естественной вентиляцией возникают тогда, когда обратный клапан выходит из строя. Устроено это приспособление очень просто. Его главным конструктивным элементом является затвор. Он может открываться воздушным потоком лишь в одну сторону. А когда движение воздуха изменяет свое направление, происходит захлопывание затвора. За счет этого и останавливается обратная тяга. Затвор для устройств, функционирующих в системах естественной вентиляции, изготавливается в форме захлопки либо диска. Такие приспособления могут иметь разную величину и конфигурацию (прямоугольную, круглую) сечения.

Обратный клапан, кроме того, может быть подогреваемым и работать без подогрева. Первый вид устройств устанавливается на вентсистемы, оснащенные электрическим приводом. Подогреваемые клапаны исключают риск образования конденсата в вентиляции и формирования на ее внутренних частях наледи во время сильных холодов. Ключевой параметр описываемых устройств – их пропускной потенциал. Для обеспечения эффективного проветривания стандартного по площади жилища величина последнего должна находиться на уровне 4–6 м/сек.

Приспособления для предупреждения образования обратной тяги производятся из пластика и металла. Более долговечными считаются металлические устройства. Но при работе они издают достаточно громкие звуки (хлопки), на таких клапанах часто оседает конденсат. Кроме всего прочего, они подвержены ржавлению. По этим причинам сейчас многие решают приобрести пластиковый обратный клапан. Он функционирует практически беззвучно и стоит недорого. Правда, срок его службы по сравнению с изделиями из металла намного ниже. Добавим, что интересующие нас приспособления не только предотвращают обратную тягу, но еще и не дают попадать в вентиляцию пыли и мелким насекомым.

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Иллюстрация	Краткое описание выполняемых операций
	В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах. Решено устранить эту «беду» установкой обратного клапана на отдушину.
	Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
	Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка. Открылась отдушина во всей своей красе.
	В качестве основы для клапана будет вырезана картонная рамка. Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней. Картон взят от коробки для офисной бумаги.
	Решетка укладывается на картонный лист и очерчивается по периметру.
	Затем по линии разметки врезается прямоугольник. При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
	Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна. Поэтому проводится замер ширины и высоты отдушины.
	Переходим к разметке картонного основания клапана. На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали. Ну а затем – наметить окошки самих клапанов.
	Просто для удобства объяснения на иллюстрации линии разметки выделены цветом. Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам. С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов. Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины. Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
	Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя. Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
	По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток. Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
	Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой). По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
	Лепестки вырезаны…
	…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону. Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой. При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
	Вот что получилось в итоге (правда, пленочные мембраны практически незаметны). Это сторона клапана будет обращена в сторону вытяжной отдушины.
	А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой. Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
	Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным. Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки. Всё, можно считать, что обратный клапан готов.
	Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность. Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка. После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
	На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран. В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины. Этот наплыв был сколот – мембрана получила необходимую степень свободы.
	Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину. Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось. Все пока работает так, как надо.
	А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту. Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах. Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Для чего нужен на вентиляции обратный клапан

Содержание статьи

1 Для чего нужен на вентиляции обратный клапан2 Устройство и принцип работы3 Неприятности, которые могут возникнуть4 Виды4. 1 Способ открывания4.2 Формы механических клапанов5 Клапан на вентиляцию: где и как поставить5.1 Установка на кухне с вытяжкой5.2 Для ванной и туалета

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Для чего нужен обратный клапан

Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Назначение обратного клапана в вентиляции

Обратный клапан на вентиляцию нужен, чтобы предотвратить опрокидывание тяги. Почему такое может происходить:

Отсутствует достаточное количество приточного воздуха (нет приточной вентиляции, или она забита, не функционирует).
Неверное расположение вытяжной трубы на крыше (в зоне ветровой тени).
Если в квартире есть несколько вытяжных отверстий, и в одном из них по каким-то причинам тяга усиливается (например, время отключения одного вентилятора совпало с интенсивной работой другого).
Похожая ситуация бывает в домах с печным отоплением. В печной трубе, во время горения, тяга усиливается, а в канале с естественной вентиляцией получается обратный ток.
Роль мощной вытяжки может играть и лестница в двухэтажном коттедже.
В многоэтажных домах интенсивная принудительная вытяжка в одной квартире, может нарушить ход потоков в других квартирах.
Обратная тяга может приводить не только к проникновению посторонних запахов, но и отравлению газом, попаданию в дом мороза, в те периоды, когда вентиляция выключена.

Проверяют наличие правильной тяги при помощи пламени свечи, или листа бумаги. Нужно открыть окно, и поднести листок к вентиляционному отверстию. Если поток «правильный», бумага не упадёт, а останется висеть на стене.

Вентиляция картера двигателя

Применение обратного клапана не ограничивается только системой вентиляции помещения квартиры. Для примера можно рассмотреть действие обратного клапана вентиляции картера, двигателя внутреннего сгорания.

Во время работы двигателя в картер поступают отработавшие газы, а также пары бензина, масла и воды. Скопление таких газов вызывает разрушение металлических деталей двигателя.

Работа системы вентиляции картера использует принцип разрежения. А клапан необходим для регулировки давления картерных газов. Если разрежение незначительное – клапан открыт. При большом разрежении клапан закрывается.

Помните, что обратный клапан не только защищает от проникновения в жилище загрязненного воздуха и пыли, но и сохраняет оптимальный микроклимат в помещении, не позволяя проникнуть в комнату холодному воздуху. Таким образом, можно обеспечить комфорт и отсутствие посторонних запахов.

Источники:

• https://derevyannie-doma.com/poleznoe/obratnyy-klapan-dlya-ventilyacii-ustanovka-vidy.html
• https://remoskop.ru/obratnyiy-klapan-ventilyatsii-svoimi-rukami.html
• https://stroyday.ru/remont-kvartiry/ventilyaciya/obratnyj-klapan-na-ventilyaciyu.html
• https://stroychik. ru/ventilyaciya/obratnyj-klapan-na-ventilyaciyu
• http://sdelalremont.ru/obratnyj-klapan-dlya-ventilyacii-ustrojstvo-tipy-ustanovka.html
• https://microklimat.pro/sistemy-ventilyacii/obratnyj-klapan-svoimi-rukami.html
• http://fb.ru/article/416671/obratnyiy-klapan-dlya-ventilyatsii-svoimi-rukami-tehnika-vyipolneniya-neobhodimyie-materialyi-i-instrumentyi-poshagovaya-instruktsiya-rabotyi-i-sovetyi-spetsialistov

Обратный клапан для компрессора своими руками в Уфе: 657-товаров: бесплатная доставка, скидка-74% [перейти]

Партнерская программаПомощь

Уфа

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Электротехника

Электротехника

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

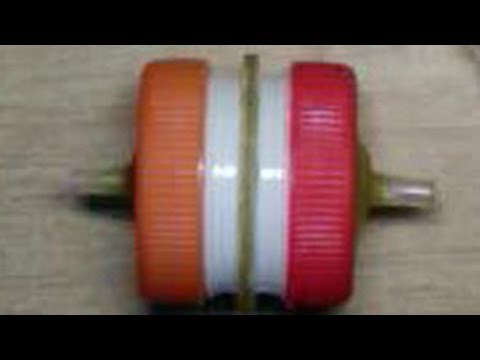

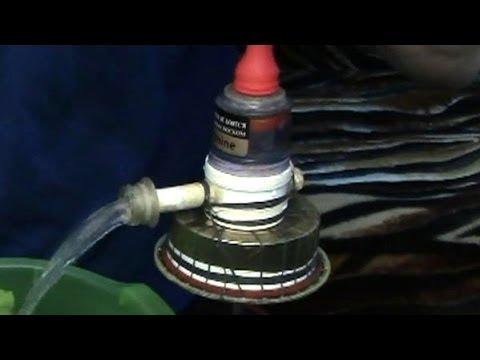

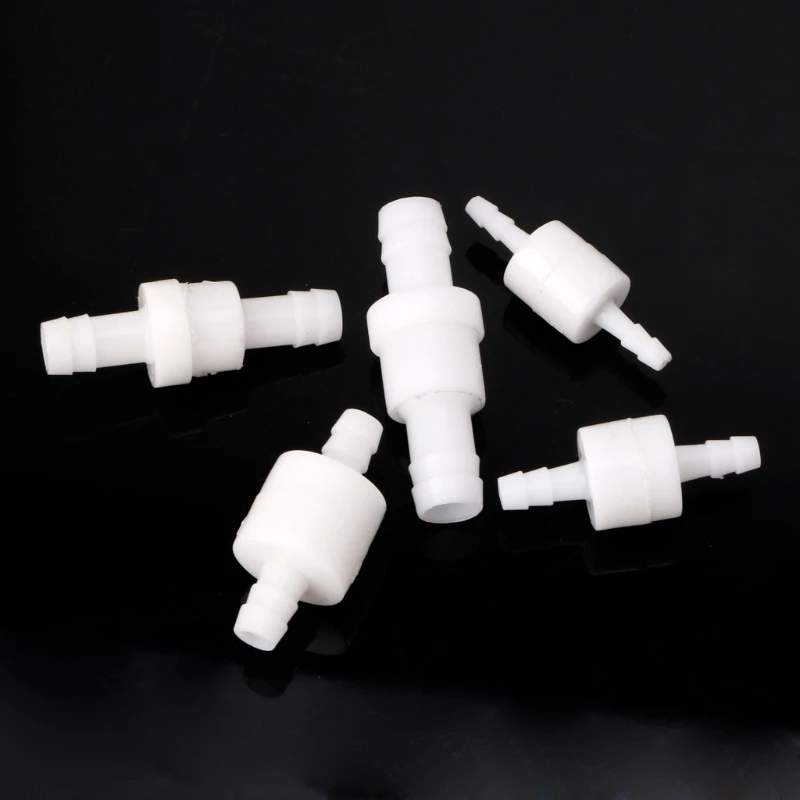

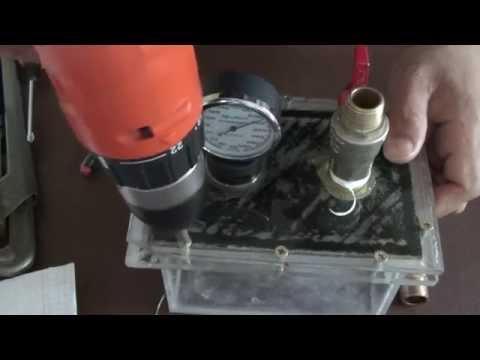

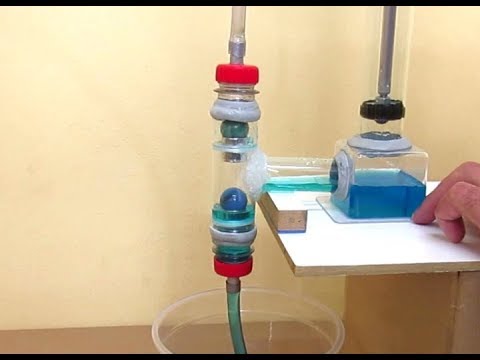

Обратный клапан для компрессора своими руками

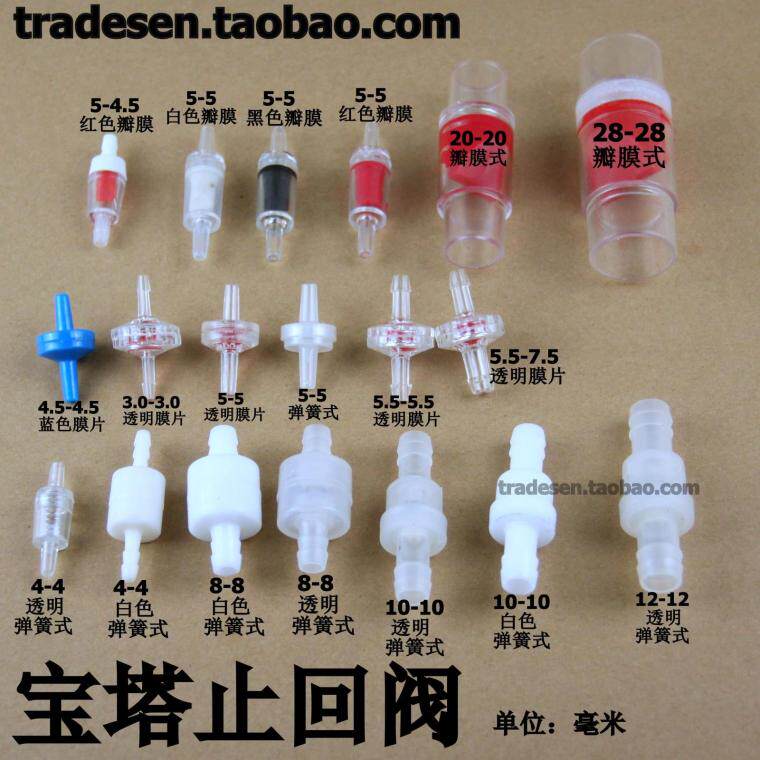

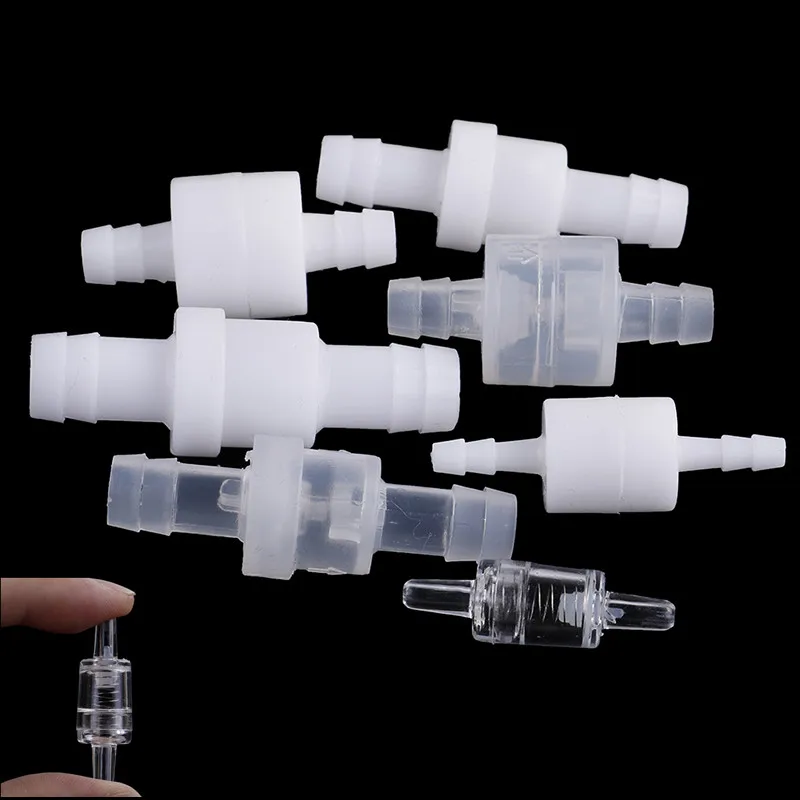

Обратный клапан Europet Bernina для компрессоров универсальный, металлический, 2шт

В МАГАЗИНЕще цены и похожие товары

Обратный клапан Sera Non-return valve для компрессоров, высококачественный, 2шт

В МАГАЗИНЕще цены и похожие товары

Обратный клапан для компрессора Aquael Check Valve

В МАГАЗИНЕще цены и похожие товары

Обратный клапан Tetra CV4 для компрессоров универсальный

В МАГАЗИНЕще цены и похожие товары

Обратный клапан Europet Bernina для компрессоров универсальный, 4/6мм

В МАГАЗИНЕще цены и похожие товары

Обратный клапан Ista I-577 для компрессоров универсальный, пластиковый

В МАГАЗИНЕще цены и похожие товары

Обратный клапан Laguna 2008CW для компрессоров универсальный, 4мм

В МАГАЗИНЕще цены и похожие товары

Обратный клапан Ferplast BLU-9097 для компрессоров универсальный

В МАГАЗИНЕще цены и похожие товары

Обратный клапан Sera Non-Return Valve для компрессоров универсальный, простой, 2шт

В МАГАЗИНЕще цены и похожие товары

608

973

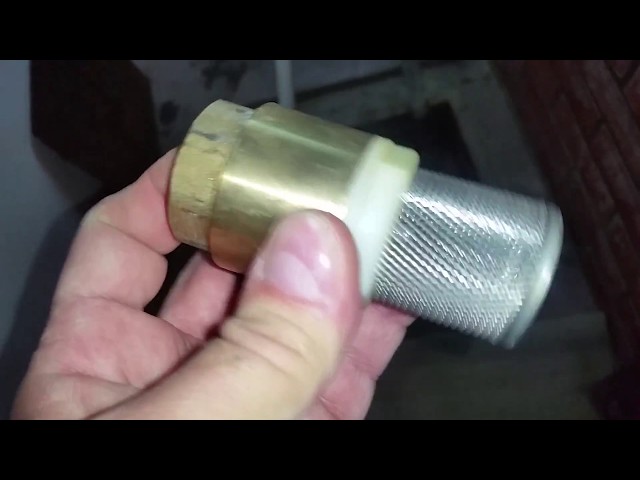

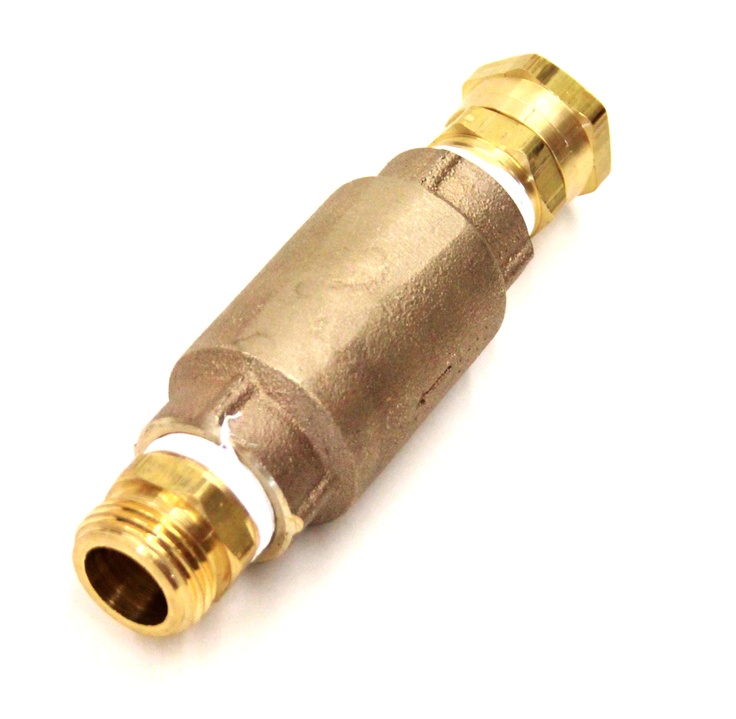

Обратный клапан с металлическим седлом 1″ вн./вн. Эконом VIEIR для скважины / насоса компрессора водопровода

В МАГАЗИНЕще цены и похожие товары

930

1200

Обратный клапан двухцилиндрового компрессора Тип: Ремкомплект для электроинструмента, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

663

796

Клапан обратный компрессора Remeza (разъем мама — 8,5 мм, разъемы папа 20×21 мм) Тип: Ремкомплект

В МАГАЗИНЕще цены и похожие товары

712

1139

Обратный клапан с металлическим седлом 1″ нар/вн. VIEIR для скважины / насоса компрессора водопровода

В МАГАЗИНЕще цены и похожие товары

501

802

Обратный клапан с металлическим седлом 3/4″ вн./вн. Усиленный VIEIR для скважины / насоса компрессора водопровода

В МАГАЗИНЕще цены и похожие товары

3 490

4013

EHEIM AIR PUMP 100 Компрессор (100л.ч) (одноканальный с трубкой, 1 обратным клапаном и распылителем)

В МАГАЗИНЕще цены и похожие товары

Обратный клапан Barbus Accessory 104 для компрессоров универсальный, синий, 4мм

В МАГАЗИНЕще цены и похожие товары

Tetra CV-4 обратный клапан для компрессора

В МАГАЗИНЕще цены и похожие товары

Обратный клапан для компрессора Pegas pneumatic 4312 Вес нетто: 0.1, Вид: клапан обратный

В МАГАЗИНЕще цены и похожие товары

Обратный клапан для компрессора Pegas pneumatic 4301 Вид: клапан обратный

В МАГАЗИНЕще цены и похожие товары

Обратный клапан для компрессора Pegas pneumatic 4314 Вид: клапан обратный

В МАГАЗИНЕще цены и похожие товары

Обратный клапан для компрессоров серии ND

ПОДРОБНЕЕЕще цены и похожие товары

Обратный клапан двухцилиндрового компрессора, резьба d=10*19*21

ПОДРОБНЕЕЕще цены и похожие товары

Клапан обратный ZG1/2-G3/8-M10x1 для компрессора воздушного ЗУБР ЗКП-190-24-1. 5-Н4 Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Клапан обратный ZG1/2-G3/8-M10x1 для компрессора воздушного ЗУБР ЗКП-230-50-2.5 Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Клапан обратный ZG1/2-G3/8-M10x1 для компрессора воздушного ЗУБР ЗКПМ-220-50-1.5 Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Клапан обратный для компрессора пластиковый NARIBO (1 шт) Бренд: Naribo

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Автоматический воздушный клапан для вентиляции своими руками

Самодельный воздушный мембранный клапан (вентиль) для квартирной вентиляции

В этой статье описана простая конструкция самодельного воздушного клапана для квартирной вентиляции, которую несложно повторить в домашних условиях.

Если Вы живёте на последнем этаже многоэтажного дома. Если «выхлоп» вашей вентиляционной системы выходит на технический этаж, а ваше обоняние ещё не уничтожено сигаретами, то эта статья должна Вас заинтересовать.

Самые интересные ролики на Youtube

Близкие темы.

Собери простой регулятор мощности для паяльника за час.

Как восстановить разбитый подшипник скольжения двигателя вентилятора?

Как отремонтировать мягкую кровлю, не вылезая на крышу?

Причины возникновения внешнего избыточного давления в системе квартирной вентиляции.

Когда каналы вентиляционных шахт выходят не прямо на крышу здания, а на технический этаж, то при определённых погодных условиях может возникнуть приток воздуха с технического этажа в вентиляционные отдушины квартир, расположенных на последних этажах здания.

Обычно, на таких технических этажах оборудуют одну огромную трубу, рассчитанную на весь подъезд. Под трубой устанавливают большой поддон, соединённый с канализацией. Если при этом закрыть все остальные проёмы, соединяющие технический этаж с внешней средой, то возможно система вентиляции станет вполне работоспособной.

Но, в результате всевозможных перепланировок, связанных с постройкой на тех. этаже сараев или даже жилых комнат, работа вентиляционной системы нарушается. Этому способствуют и выломанные оригинальные или, напротив, дополнительно установленные двери.

Кроме этого, в высотных домах на тех. этаже существует ещё одна параллельная система вентиляции, это система дымоудаления. Если двери, ведущие в служебные помещения системы дымоудаления, негерметичны, то это тоже может стать причиной нарушения работы квартирной вентиляции.

Ну, и последнее. Для правильной работы пассивной системы вентиляции требуется, чтобы воздух в квартирах был теплее, чем на тех. этаже, но жарким летом это условие может не выполняться.

Причиной проникновения посторонних запахов в квартиру является избыточное давление воздуха в помещениях технического этажа. Возникает это давление при сильных порывах ветра, которые способны нагнетать воздух через имеющиеся на техническом этаже проёмы, такие как технологические окна, проёмы с отсутствующими дверьми и пр. Величина этого давления также зависит от розы ветров, поэтому появление неприятных запахов может носить сезонный характер.

Именно это явление я обнаружил сразу после того, как вселился в новую квартиру на последнем этаже шестнадцатиэтажного дома. Кстати, в то время, оригинальная схема нашей домовой вентиляции ещё не была нарушена, но всё равно давала сбои при сильном ветре определённого направления.

Было это 26-ть лет назад, и тогда, я даже не пытался искать готовое решение для устранения этого безобразия. Но, и в последующие годы, во время моих немногочисленных походов в местные строительные магазины, я так ни разу и не увидел ничего подобного тому, что удалось изготовить всего за один день.

Воздушный мембранный клапан.

Устройство представляет собой мембранный клапан (вентиль) с функцией принудительного открытия.

1. Когда воздух самопроизвольно двигается из квартиры в вентиляционную шахту, створки клапана открываются под напором воздуха.

2. Когда воздух из вентиляционной шахты начинает двигаться в квартиру, створки клапана захлопываются, и клапан герметично запирается.

3. Для того чтобы, при избыточном давлении в вентиляционной шахте, обеспечить проветривание помещения, используется вытяжной вентилятор.

По этой незамысловатой схеме я и пострил первый воздушный клапан. В качестве двигателя для самодельного вентилятора был использован мотор «ЭДГ-2К» мощностью всего 5 Ватт от старинного магнитофона.

Первая модель вентилятора выявила ряд недостатков. При высоком давлении воздуха в шахте, 5-ваттный двигатель не мог обеспечить нормальную вентиляцию. Да и сальники у этого двигателя были не очень удачной конструкции, из-за чего подшипники приходилось слишком часто смазывать. К сожалению, этот самодельный вентилятор не сохранился, поэтому я его предъявить не могу.

При первой же возможности, я заменил самодельный вентилятор фабричным приборным вентилятором ВН-2 мощностью 20 Ватт. В те времена, как раз их приходилось ремонтировать, и кое что попадало в «сухой остаток».

По счастливой случайности, диаметр самодельного вентилятора почти совпал с диаметром ВН-2, и клапан не пришлось переделывать. Я только просверлил четыре новых крепёжных отверстия, а старые заклеил скотчем.

Всё бы так и работало, да однажды супруга пошла к соседям, живущим этажом ниже как раз тогда, когда работал вентилятор. Вернувшись, она доложила, что шум от нашего пропеллера у соседей слышен в несколько раз громче, чем у нас, хотя их квартира располагалась даже не под нами, и общей вентиляционной трубы у нас с ними не было. Вот такой акустический парадокс.

Предполагаю, что отчасти это было связано с тем, что вал вентилятора ВН-2 вращался в шарикоподшипниках, а сам вентилятор не был изолирован амортизаторами, а отчасти, возможно, с какими-то неведомыми резонансными явлениями в вентиляционной системе.

Так или иначе, решено было серьёзно усовершенствовать эту конструкцию.

Вот, что получилось в результате.

Конструкция и детали.

На местном радиорынке я купил импортный б/у-шный вентилятор, но на этот раз, конечно, на подшипниках скольжения. Подшипники люфта не имели и я изготовил новый клапан под этот девайс.

Вентилятор оказался условно неразборным (на заклёпках), поэтому, чтобы добраться до сальников, пришлось просверлить два отверстия для смазки. Заодно уже нарезал в них резьбу М1,6.

Через эти отверстия залил в сальники масло при помощи медицинской иглы.

Основание клапана изготовил из стеклотекстолита толщиной 4мм. Сначала я разметил решётку со стороны вентилятора, потом высверлил что мог, а в самом конце обработал отверстия напильником. Все операции делал так, чтобы не повредить гладкую поверхность стеклотекстолита со стороны будущих створок клапана.

Для уплотнения стыка между вентилятором и корпусом клапана, я использовал прокладку из пористой резины, которую свернул в кольцо и приклеил прямо к корпусу вентилятора.

Другое кольцо я изготовил из стеклотекстолита толщиной 0,5мм. Оно позволило закрепить на корпусе вентилятора капроновый фильтр, изготовленный из дамских колготок.

Уплотнитель из пористой резины и капроновый фильтр должны защитить квартиру от проникновения мелких насекомых, если таковые заведутся в шахте.

Чтобы вибрация от двигателя не передалась через корпус клапана стене, я установил двигатель на резиновые амортизаторы.

Изготовление створок клапана.

Особое внимание следует уделить полиэтиленовой плёнке, из которой изготовлены створки клапана. Я использовал полиэтилен толщиной 0,1мм. Чем крупнее ячейки в корпусе клапана, тем толще должна быть плёнка.

За плёнкой на рынок лучше пойти со своими ножницами. Нужно также выбрать самый крупный рулон с гладкой плёнкой. Волнистая плёнка не годится. Прямо от рулона нужно отрезать несколько кусков плёнки и сразу же сложить их в жёсткую папку для бумаг, чтобы плёнка случайно не помялась.

Для крепления створок к корпусу клапана, я использовал скотч на лавсановой основе. Раньше подобный скотч использовали для склеивания магнитофонной плёнки.

В видеоролике показан процесс изготовления створок клапана. Разверните плеер на весь экран, чтобы увидеть ролик в HD качестве.

Изготавливаются створки в следующем порядке.

Сначала к основанию, при помощи клейкой ленты (скотча), приклеивается кусок плёнки необходимого размера.

Затем, острым ножом по линейке прорезается контур створок клапана. И только в самом конце створки клапана отделяются друг от друга.

Если при приклеивании или сборке плёнка случайно помялась, можно смело её менять. При малом избыточном давлении в вентиляционной шахте, мятая плёнка будет «сифонить» и пропускать миазмы в квартиру.

Для герметизации стыка между клапаном и стеной помещения удобно использовать самоклеящуюся герметизирующую трубку. Я купил на строительном рынке метр трубки, которую обычно используют для герметизации окон и дверей.

Установка клапана.

Для установки клапана, я просверлил в стене четыре отверстия диаметром 8мм и забил туда фабричные капроновые пробки (дюбеля). Корпус клапана закрепил четырьмя шурупами с шайбами, предварительно проложив под шайбы резиновые прокладки.

Чтобы при установке не повредить створки клапана, я прижал их куском картона и удалил картон только тогда, когда клапан был закреплён на стене двумя верхними шурупами.

На фотографии не видна правая часть клапана, так как отверстие отдушины находится как раз за чугунной канализационной трубой.

Так как вентилятор был приобретён с некоторым запасом по мощности, я подключил его к сети через самый простой симисторный регулятор.

Эксплуатация клапана.

Эксплуатация сводится к периодической чистке капронового фильтра. Примерно раз в месяц или два фильтр нужно простирнуть в воде с мылом.

Клапан последней модификации, со времени последней ревизии, проработал уже более 11 лет и был демонтирован для оформления этой статьи фотографиями. Надеюсь, что я доживу до следующей ревизии.

Может возникнуть вопрос, как узнать, в каком положении находятся створки клапана, ведь из помещения их не видно.

Если резко приоткрыть дверь помещения, в котором установлен клапан, и клапан издаст хлопок, то его створки открыты, если клапан хлопнет при закрытии двери, то створки закрыты. Но, это если дверь открывается наружу помещения. Если дверь открывается внутрь, то всё будет ровно наоборот.

Известные проблемы.

За все 26 лет эксплуатации произошёл всего один отказ этого клапана, когда местная несоюзная молодежь, собравшаяся на тех. этаже, закидала шахту горящей бумагой. Тогда створки клапана оплавились и их пришлось заменить.

2 Февраль, 2012 (17:17) в Сделай сам

Интернет живёт ссылками. Только от Вас зависит, на какую ссылку кликнуть. Все ссылки на этом сайте я проверяю сам, и по ним Вы можете кликать без опаски. Если конечно, вас интересует что-то за пределами темы «Сделай сам». И в завершение новостей о погоде: в Сан-Франциско предательски тепло, в деревне Гадюкино дожди.

инструкция по наращиванию самоделки

Основное назначение вентиляционной системы — обеспечить приток свежего воздуха в помещение, одновременно отводя отработанные воздушные массы. Однако довольно часто случается так, что система вентиляции не справляется со своей прямой обязанностью, из-за чего вместо чистого воздуха в жилье проникают запахи из соседних квартир и подъезда.

Единственным решением является установка обратного клапана для обеспечения надлежащей вентиляции. Согласитесь, несколько нецелесообразно тратиться на покупку конструкции, которую можно построить своими руками. Опираясь на пошаговую инструкцию, вы сможете сделать обратный клапан для вентиляции своими руками, используя подручные средства.

Далее в статье будут представлены самые распространенные виды обратных клапанов, особенности их установки и подбора подходящей конструкции для квартиры. Разобравшись в принципе работы и конструктивных особенностях обратного клапана, вы сможете самостоятельно сконструировать конструкцию и установить ее.

Содержание статьи:

• Принцип работы обратного клапана
• Особенности конструкции обратного клапана
  • Вариант №1 — одностворчатое исполнение
  • Вариант №2 — клапан дисковый
  • Вариант №3 — клапан инерционный
  • Вариант №4 — клапан мембранного типа
• Самоклапан Инструкция
• Выводы и полезное видео по теме3
Принцип действия
• Клапан обратный

  Конструкция клапана представляет собой защитное устройство, предотвращающее появление вентиляционной обратной тяги в квартире. Пропуская поток свежего воздуха в нужном направлении, клапан препятствует обратному потоку.

  Основным преимуществом конструкции является ее автоматическая работа.

  Отсутствие обратного клапана не только приведет к загрязнению помещения отработанным воздухом, внутрь попадет пыль и насекомые, но и приведет к сквознякам

  В вентиляционных системах препятствует поступлению воздуха из общего вентиляционного канала в отдельные помещения. Такие конструкции работают в системах как с естественной, так и с механической тягой.

  Аналогичные ситуации могут возникнуть из-за следующих проблем:

  • неправильная установка выхлопной трубы;
  • недостаточное поступление свежего воздуха в систему;
  • Установка принудительной вентиляции в одной из квартир;
  • Неисправность обратного клапана.

  Основным конструктивным элементом обратного клапана является затвор. Если клапан установлен правильно, клапан должен открываться только в одном направлении под давлением воздуха.

  При движении воздуха не из помещения, а внутри него, заслонка автоматически закрывается.

  Особенности конструкции обратного клапана

  Часто обратные клапаны изготавливаются в виде диска, при этом они могут быть разных размеров и конфигурации поперечного сечения.

  При необходимости устройство может быть оснащено подогревом, однако оно подходит только для системы вентиляции с электроприводом. Основное преимущество вентиля с подогревом – предотвращение образования наледи, а значит, и льда в холодное время года.

  Идеальный вариант для жилого помещения – пластиковый вентиль, ведь он, в отличие от металла, не ржавеет при воздействии влаги и не издает резких звуков при работе

  На современном рынке существует только четыре основных типа конструкции обратного клапана. Каждый из них имеет свои плюсы и минусы, которые следует учитывать при выборе той или иной конструкции своей вентиляционной системы.

  Вариант №1 — одностворчатая конструкция

  Конструкция представляет собой установленную на горизонтальной оси заслонку, которая под действием воздушного потока открывает и закрывает проход. Таким образом, отработанный воздух удаляется в вытяжную часть системы.

  Если в помещении нет движения воздуха или есть обратная тяга, заслонка клапана не открывается.

  Одностворчатый клапан наиболее удобен для использования в естественной вентиляции помещения, так как для открытия клапана достаточно даже минимального расхода воздуха.

  Такая конструкция, в свою очередь, может быть двух видов. В первом случае ось, на которой установлена ​​заслонка, установлена ​​со смещением относительно центра воздушного канала, а в другом внутри и снаружи размещен противовес.

  Поскольку обратный клапан закрывается под действием силы тяжести, его эффективная работа напрямую зависит от идеально ровной установки в системе

  При вертикальной или горизонтальной установке рекомендуется использовать уровень. При неправильной установке клапан не будет закрываться должным образом, что не позволит ему защитить помещение от обратной тяги.

  Если установить одностворчатый клапан возле батареи отопления, воздух, поступающий с улицы, сразу будет нагреваться. Это значительно повысит уровень температуры в помещении, а значит, снизит расходы на отопление.

  Вариант № 2 — дроссельная заслонка

  По принципу действия такой клапан называется дроссельным. В центре круглого отверстия находится ось с двумя створками, которые возвращаются в исходное положение с помощью небольших пружин.

  Установка «бабочки» не требует специальной подготовки, так как такую ​​конструкцию можно установить под любым углом.

  Часто такие устройства используются в системе принудительной вентиляции с вытяжкой. При выключении механической вытяжки клапаны, снабженные пружинами, возвращаются в исходное положение, плотно перекрывая все сечение канала.

  Многие современные модели двустворчатых конструкций оснащены пружинами, которые могут самостоятельно регулироваться в зависимости от силы тяги в системе

  Единственное, что нужно сделать перед установкой дроссельной заслонки, это проверить чувствительность шторки. Если давления воздуха в вентиляционном канале недостаточно для данной конструкции, лучше выбрать другой тип клапана.

  Этот тип обратного клапана часто устанавливается в зданиях с большой системой вентиляции.

  Вариант №3 — инерционный клапан

  Этот тип клапана представляет собой специальные жалюзи, которые размещаются на вентиляционной решетке. Как и одностворчатый клапан, инерционная конструкция работает по гравитационному принципу. Разница между этими двумя конструкциями только в количестве и размере крыльев.

  Они свободно поднимаются и меняют свой угол в зависимости от силы напора воздуха. Жалюзи опускаются только под собственным весом, что возможно только при остановке работы вентилятора.

  Такая гравитационная решетка устанавливается с горизонтальным движением воздуха. Как и дроссельная заслонка, инерционный клапан монтируется только в системе принудительной вентиляции.

  Благодаря большому количеству створок инерционные клапаны можно использовать как внутри жилого помещения, так и снаружи здания

  В основном на рынке доступны стандартные размеры жалюзи, полностью соответствующие размеру вытяжки для вытяжек и отверстий для естественной вентиляции.

  При необходимости такой выпускной клапан можно соорудить своими руками, улучшив функциональность устройства с помощью пружины или мембраны.

  Вариант №4 — Клапан мембранного типа

  Устройство представляет собой гибкую пластину, которая изгибается под действием воздушного потока. Для открытия и закрытия клапана достаточно даже небольшого притока, но и в этом случае многое зависит от правильности монтажа конструкции.

  По принципу действия мембранный клапан напоминает «бабочку», но с более скромными характеристиками.

  Прежде чем устанавливать гибкую мембрану, учитывайте в вентиляционном канале, так как велика вероятность деформации клапана.

  При наличии сильной тяги лучше выбрать любой другой тип конструкции, чтобы обезопасить себя от дополнительных затрат сил и средств. В данном случае все зависит от размеров помещения и силы воздушного потока.

  Перед покупкой мембранного клапана важно измерить тягу внутри вентиляционного канала, что можно сделать, наблюдая за направлением пламени спички

  Обратный клапан мембранного типа — идеально подходит для небольших домов и подъездов. В отличие от трех предыдущих клапанов, клапан мембранного типа можно построить самостоятельно, без помощи мастера.

  В следующем разделе приведены подробные инструкции, которые помогут вам самостоятельно изготовить обратный клапан.

  Самоклапан Инструкция

  Как вы уже поняли, для создания системы вентиляции с защитой от обратной тяги не обязательно покупать готовую конструкцию. Конечно, совсем без затрат не обойтись, так как приходится покупать. Он станет основой для обратного клапана.

  Перед началом работы следует подготовить все необходимые инструменты и материалы. Итак, чтобы построить мембранный клапан, вам понадобится кусок пластика и толстая полиэтиленовая пленка. Также важно сразу подготовить дрель, шурупы, резиновые прокладки и клей.

  Чтобы понять, как сделать обратный клапан для вентиляции своими руками, важно прочитать следующую инструкцию.

  Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентканала в частных и многоквартирных домах

  Пластину вырезаем из плотного пластика строго по форме отверстия вентканала . Собственно, это будет основа будущего клапана.

  Затем по краям сверлим несколько отверстий для крепления панели к стене и фиксации вентилятора. Количество отверстий можно регулировать самостоятельно.

  В центре плиты также просверливаем несколько отверстий, через которые будет выходить отработанный воздух. Их количество вам также придется определять самостоятельно, исходя из личных потребностей. Чем больше отверстий в центре пластины, тем больше пропускная способность клапана.

  Далее крепим вытяжку к готовой основе. Для начала потребуется установить резиновую прокладку в месте стыка, и только после этого можно будет закрепить вентилятор. Это обеспечит необходимую герметичность, а значит, улучшит качество клапана.

  Во избежание раздражающего шума, исходящего от вентилятора во время работы, рекомендуется подложить под крепление устройства небольшие кусочки резины.

  Толщина пластика для конструкции мембранного клапана должна быть не менее 4-5 мм, чтобы под давлением даже небольшого потока воздуха гибкие мембраны легко гнулись

  Створки для клапана изготавливаем из плотная полиэтиленовая пленка. В первую очередь нужно вырезать пленку по размеру основы, и только после этого наклеивать на основу клапана. Обратите внимание, створки должны полностью закрываться. .

  Следующим этапом является разрез створки на две одинаковые части, при этом важно, чтобы разрез был максимально ровным. В этом случае рекомендуется использовать канцелярский нож с острым лезвием.

  Готовый клапан устанавливаем в вентиляционный канал, крепя его к стене несколькими шурупами. Так как между стеной и клапаном есть щели, желательно избавиться от них сразу герметиком.

  На этом процесс создания и установки мембранного клапана завершен. При последовательном выполнении всех вышеперечисленных действий у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.

  Выводы и полезное видео по теме

  В этом видео представлена ​​пошаговая инструкция по самостоятельному изготовлению мембранного клапана для вентиляции в квартире:

  Самостоятельно соорудить обратный клапан для вентиляции и сэкономить на покупка готового продукта сейчас вполне реальна. В этом случае важно заранее определиться с типом клапана, приобрести вытяжной вентилятор и приступить к изготовлению самодельной конструкции.

  Обязательным условием является сохранение последовательности действий, представленной в приведенной выше инструкции.

  Если вы уже знакомы с процессом конструирования обратного клапана, или знаете более простой способ, позволяющий изготовить конструкцию с минимальными затратами, то поделитесь, пожалуйста, своим опытом с нашими читателями.

  Оставьте свой отзыв в специальном поле под статьей, а при желании задайте вопросы нашим специалистам.

  Как заменить обратный клапан воздушного насоса

  Как заменить обратный клапан воздушного насоса | Совет вашего механика

  Задайте вопрос, получите ответ как можно скорее!

  ЗАПРОСИТЬ ЦЕНУ

  Стоимость замены обратного клапана автомобильного воздушного насоса

  Место обслуживания

  $119,38 — $578,67

  Диапазон цен для всех автомобилей

  Система впрыска воздуха используется для снижения выбросов углеводородов и угарного газа. Система делает это путем подачи кислорода в выпускные коллекторы при работе холодного двигателя и в каталитический нейтрализатор при нормальной работе.

  Воздушный насос используется для нагнетания воздуха в выхлопную систему. Модуль управления силовым агрегатом (PCM) направляет нагнетаемый воздух в нужное место, управляя регулирующим клапаном. Односторонний обратный клапан также используется для предотвращения обратного проталкивания выхлопных газов через систему в случае обратного воспламенения или отказа системы.

  Если вы заметили какие-либо признаки неисправности обратного клапана воздушного насоса, вам необходимо заменить его.

  Часть 1 из 2. Найдите и снимите старый обратный клапан подачи воздуха

  Для безопасной и эффективной замены обратного клапана подачи воздуха вам понадобится несколько основных инструментов.

  Необходимые материалы

  • Бесплатные руководства по ремонту — Autozone
  • Защитные перчатки
  • Руководства по ремонту (дополнительно) — Chilton
  • Замена обратного клапана воздушного насоса
  • Защитные очки
  • Ключ

  Шаг 1: Найдите обратный клапан подачи воздуха . Обратный клапан обычно находится рядом с выпускным коллектором.

  На некоторых автомобилях, как в приведенном выше примере, может быть более одного обратного клапана.

  Шаг 2: Отсоедините выпускной шланг . Ослабьте хомут с помощью отвертки и осторожно стяните выпускной шланг с клапана подачи воздуха.

  Шаг 3: Снимите обратный клапан с узла трубы . С помощью гаечного ключа осторожно снимите клапан с узла трубы.

  • Примечание : В некоторых случаях клапан может удерживаться на месте парой болтов, которые необходимо снять.

  Часть 2 из 2: Установите новый обратный клапан подачи воздуха

  Шаг 1: Установите новый обратный клапан подачи воздуха . Установите новый обратный клапан подачи воздуха на узел трубы и затяните его гаечным ключом.

  Шаг 2: Установите на место выпускной шланг . Установите выпускной шланг на клапан и затяните хомут.

  Если вы предпочитаете доверить эту задачу профессионалам, сертифицированный специалист компании YourMechanic может заменить вам обратный клапан подачи воздуха.

  ---

  Следующий шаг

  График замены обратного клапана автомобильного воздушного насоса

  Самая популярная услуга, которую заказывают читатели этой статьи, — замена обратного клапана автомобильного воздушного насоса. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

  СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

  ---

  клапаны

  воздушный насос

  Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

  Отличные рейтинги авторемонта.



  4.2 Средняя оценка

  Часы работы

  7:00–21:00

  7 дней в неделю

  Номер телефона

  1 (855) 347-2779

  Часы работы телефона

  Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

  Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

  Адрес

  Мы приедем к вам без дополнительной оплаты

  Гарантия

  Гарантия 12 месяцев/12 000 миль

  Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

  Получите честное и прозрачное предложение непосредственно перед бронированием.

  Excellent Rating

  ---

  Rating Summary

  SEE REVIEWS NEAR ME

  Vladimir

  10 years of experience

  214 reviews

  Request Vladimir

  Vladimir

  10 years of experience

  Request Vladimir

  by Garth

  Chevrolet Silverado 1500 V8-5. 3L — Обратный клапан воздушного насоса — Сакраменто, Калифорния

  Хороший парень.. сразу понял, спасибо

  DAN

  39 лет опыта

  975 Обзоры

  Запрос DAN

  DAN

  39 лет опыта

  Запрос DAN

  Отличная ваклада Antoine

  Pontiac Grand Prix V6-3,8L — CAR Air Suppercecle. — Lawrenceville, Georgia

  Дэн отличный механик, приехал вовремя и сразу приступил к работе. Мне было очень приятно, когда он работал над моей машиной.

  Андрей

  11 лет опыта

  337 отзывов

  Запрос Эндрю

  Эндрю

  11 лет опыта

  Запрос Эндрю

  Бен Быстро и эффективно

  Брайан

  21 год опыта

  109 отзывов

  Запрос Брайан

  Брайан

  21 год опыта

  Запрос Брайан

  Дарла0003

  Chevrolet Corvette V8-5.7L — Обратный клапан воздушного насоса — Толлесон, Аризона

  Брайан был вовремя, очень честен, выполнил работу своевременно и любезно. Мне повезло обнаружить его.

  Нужна помощь с вашим автомобилем?

  Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

  ПОЛУЧИТЬ ЦЕНУ

  ПОЛУЧИТЬ ЦЕНУ

  Статьи по Теме

  Как заменить предохранительный клапан высокого давления

  Предохранительные клапаны высокого давления обеспечивают бесперебойную работу двигателя автомобиля. Корпуса масляных фильтров могут лопнуть, если предохранительные клапаны высокого давления заедают в закрытом состоянии.

  Как заменить клапан рециркуляции отработавших газов (EGR)

  Неисправность клапана рециркуляции отработавших газов (EGR) может вызвать проблемы с управляемостью, и его следует заменить, чтобы избежать проблем с работой двигателя.

  Как заменить расширительный клапан кондиционера (дроссельную трубку)

  В автомобильных кондиционерах необходимо заменить расширительный клапан или дроссельную трубку, если кондиционер дует теплым воздухом или система переменного тока неисправна.

  Похожие вопросы

  Двигатель тикает на Acura TL 2006 года

  Единственные тикающие звуки, которые вы обычно слышите, это либо клапаны не отрегулированы, либо сами толкатели неисправны, либо тикают топливные форсунки. Так что возьми себе маленький стетоскоп и послушай. Может дело в…

  Можно ли поставить продувочный клапан без турбонагнетателя?

  Здравствуйте. Фактический выпускной клапан изготавливается только для автомобилей с турбонаддувом. Это функциональная часть турбонагнетателя, предотвращающая чрезмерный наддув автомобиля. Если вы хотите получить звук продувочного клапана, то есть…

  Клапан модулятора коробки передач не работает.

  Привет. Клапан модулятора расположен сзади коробки передач со стороны пассажира. Клапан управляется вакуумом. Так что перед заменой клапана обязательно проверьте вакуумную магистраль от двигателя к…

  Просмотрите другой контент

  Смета

  Техническое обслуживание

  Услуги

  Города

  Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

  1 (855) 347-2779 · [email protected]

  Читать часто задаваемые вопросы

  ЗАПРОСИТЬ ЦЕНУ

  ---

  Что такое давление открытия? | ISM

  Последнее обновление 4 июня 2019 г.

  Что такое давление открытия обратного клапана? Давление открытия — это минимальное давление на входе, необходимое для открытия обратного клапана, достаточного для обнаружения потока. Обнаруживаемый поток — это когда обратный клапан позволяет небольшому, но постоянному потоку жидкости или газа проходить через корпус клапана и выходить через его выходное отверстие.

  Давление срабатывания обратного клапана является технической спецификацией и обычно указывается в фунтах на квадратный дюйм или фунтах на квадратный дюйм (манометрическое давление в фунтах на квадратный дюйм или фунтах на квадратный дюйм) или в барах (метрический эквивалент фунтов на квадратный дюйм и фунтов на квадратный дюйм изб.) или в обоих значениях.

  Более точный способ описать давление срабатывания обратного клапана состоит в том, чтобы сказать, что это мера перепада давления между входным и выходным портами клапана при первом обнаружении потока.


  Неточный, но информативный способ определения давления открытия Простое испытание давлением воздуха — это простой способ оценить давление срабатывания подпружиненного обратного клапана. Он включает в себя присоединение линии сжатого воздуха с регулирующим клапаном и манометром к входной стороне обратного клапана. Затем обратный клапан помещается в емкость, наполненную водой. Давление воздуха, поступающего в обратный клапан, можно постепенно увеличивать с помощью регулирующего клапана.

  Давление срабатывания клапана будет примерно таким же, как и показания манометра, когда через обратный клапан будет обнаружен поток. Обнаруживаемым потоком будет первый небольшой, но устойчивый поток пузырьков, выходящий через выходное отверстие обратного клапана.

  Очевидно, что это очень грубый подход, а испытательные стенды для контроля качества давления открытия гораздо более строгие и тщательно продуманные.

  Одна вещь, которую ясно демонстрирует простое испытание давлением воздуха, это то, что это означает, что давление открытия обратного клапана было достигнуто, потому что есть определяемый поток.

  В связи с этим, это также полезно для понимания того, откуда взялись фразы «герметичное уплотнение» и «его отсечка герметична».


  Что такое газонепроницаемое уплотнение или герметичное отсечение? Описать уплотнение обратного клапана как непроницаемое для пузырьков означает описать герметизирующую способность клапана. Если закрытый обратный клапан испытывается под давлением воздуха на наличие обратного потока, любая утечка вокруг уплотнений клапана вызовет образование пузырьков через воду, как в случае выше. Пузырьковое уплотнение не дает пузырьков.

  Ключевым выводом из этого является понимание того, что существует значительная разница между расходом обратного клапана при определяемом расходе и его расходом при полностью открытом клапане. Это важное различие, о котором следует помнить при выборе размера обратного клапана для конкретного применения.

  Модульные обратные клапаны

  Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Смешивайте и подбирайте дюймовые и метрические соединения. Посмотреть видео.


  Выбор размера обратного клапана для области применения Правильный выбор размера обратного клапана для области применения помогает предотвратить преждевременный износ и выход из строя обратного клапана. Это также помогает гарантировать, что обратный клапан и приложение работают должным образом.

  Размеры обратных клапанов отличаются от размеров многих других типов регулирующих и запорных клапанов. Наилучшие рабочие результаты, как правило, достигаются, когда размер обратного клапана соответствует применению, а не размеру трубы или шланга.

  В большинстве установок с обратными клапанами нормальные рабочие условия обеспечивают достаточно устойчивый поток. В этой ситуации обратный клапан обычно считается подходящим по размеру, если этот поток удерживает клапан открытым примерно на 80% и полностью открытым.

  Определение размеров обратных клапанов становится более сложным, когда приложение имеет диапазон нормальных рабочих расходов. В этом случае наилучший выбор размера обратного клапана, вероятно, будет таким, когда при наименьшем рабочем расходе обратный клапан открывается примерно на 80% и полностью открыт.

  Определить правильный обратный клапан и особенно выбрать его размер может быть непросто. Вероятно, это будет связано с получением и испытанием образцов в реальных условиях эксплуатации. Хорошей новостью является то, что подпружиненные обратные клапаны или обратные клапаны с пружинным усилием рассчитаны на широкий диапазон очень специфических давлений срабатывания.

  Узнайте больше об оценке расхода клапана и размеров клапана в Расход клапана и размеры от IEEE GlobalSpec Engineering360.


  ---


  Нужны образцы продукции? Заполните форму на этой странице , и член нашей команды свяжется с вами, чтобы найти подходящие образцы продукции для ваших уникальных потребностей.

  Коробки с образцами продукции ISM

  ---



  Обзор основ обратного клапана Обратные клапаны позволяют жидкости или газу течь в одном направлении, предотвращая поток в обратном направлении. Поток в обратном направлении называется обратным потоком или восходящим потоком.

  Поскольку обратные клапаны обеспечивают автоматическое управление потоком при относительно простой и надежной конструкции, они широко используются во всех областях применения.


  Давление срабатывания является ключевой характеристикой Давление срабатывания упоминается всякий раз, когда вы говорите об обратных клапанах, потому что это очень важная спецификация обратного клапана.


  Что такое давление закрытия и как давление закрытия связано с давлением открытия? Давление повторной герметизации, повторной герметизации или повторной герметизации — это давление обратного потока, необходимое для достаточно плотного закрытия обратного клапана, чтобы не было больше никакого обнаруживаемого потока. Его также называют мерой давления обратного потока, когда обратный клапан плотно закрывается.

  Подпружиненные (подпружиненные) обратные клапаны закрываются под действием силы пружины. Это означает, что чем ниже давление открытия, тем выше давление повторного запечатывания, необходимое для герметичного уплотнения.



  Что это означает практически (два случая)?

  Само по себе давление пружины обеспечивает герметичное уплотнение. Подпружиненные обратные клапаны, давление срабатывания которых выше примерно от 3 фунтов на кв. дюйм (0,21 бар) до 5 фунтов на кв. весна одна.

  В этих случаях, если указана спецификация номинального давления повторного закрытия обратного клапана, оно обычно будет ниже его давления открытия.


  Давление пружины плюс противодавление обеспечивают герметичное уплотнение Подпружиненные обратные клапаны, давление срабатывания которых составляет от 0,21 бар (0,21 бар) до 0,34 бар (5 фунтов/кв. только усилие, обеспечиваемое пружиной. Обычно им требуется небольшое дополнительное противодавление от системы, чтобы образовать непроницаемое для пузырьков уплотнение.

  Эти обратные клапаны с низким давлением срабатывания имеют давление повторного закрытия, превышающее их давление срабатывания, а иногда даже значительно выше.

  Другие факторы, которые могут повлиять на давление закрытия обратного клапана

  • Конструкция обратного клапана
  • Скорость нарастания противодавления
  • Давление и температура окружающей среды, окружающей обратный клапан
  • Давление и температура воздуха, газа или жидкости, проходящей через клапан


  Что такое противодавление? Обратное давление — это когда в системе есть давление потока выше по потоку. Другими словами, давление на выходе обратного клапана выше, чем на входе. Обратные клапаны без пружин требуют обратного потока и результирующего давления обратного потока, чтобы закрыться. Сюда входят как свободно плавающие обратные клапаны с эластомерной диафрагмой, так и беспружинные (без пружины) шаровые, тарельчатые, картриджные и поршневые обратные клапаны.

  Наша таблица преобразования единиц измерения вакуума и давления является удобным справочником для сравнения и преобразования наиболее часто используемых единиц измерения вакуума и давления.


  Факторы, влияющие на давление открытия:

  • Конструкция обратного клапана
  • Состояние клапана
  • Ориентация клапана
  • Загрязнение сжатого воздуха, газа или жидкости, проходящей через клапан

  Конструкция обратного клапана имеет значение

  Более подробно рассмотрим мембранные обратные клапаны и обратные клапаны с жесткими уплотнительными элементами (шар, тарелка, патрон, поршень и т. д.).

  Мембранные обратные клапаны

  • Плавающий эластомерный диск или диафрагма
  • Повторное уплотнение с минимальным обратным давлением
  • Как правило, они не обеспечивают герметичность
  • Вероятно, не лучший выбор для густых или вязких жидкостей
  • Обратный клапан низкого давления для систем низкого давления
  • Открывается при минимальном расходе или перепаде давления на выходе

  Свободно плавающие эластомерные диски или диафрагмы не обеспечивают надежного уплотнения, хотя для их закрытия требуется очень низкое давление обратного потока. Это может привести к некоторой утечке вокруг уплотнения, особенно в системах с низким расходом.

  Узнайте больше о мембранных обратных клапанах в нашем блоге Как работают мембранные обратные клапаны?


  Что такое положительное уплотнение? Позитивное уплотнение, также называемое герметичным или пузырьковым уплотнением, является именно этим. Для обратного клапана это означает, что когда обратный клапан закрывается, он также повторно уплотняется, так что обратный поток не протекает через уплотнительные поверхности. Как я упоминал ранее, некоторые подпружиненные обратные клапаны с очень низким давлением срабатывания могут потребовать обратного давления в дополнение к давлению пружины для создания надежного, непроницаемого для пузырьков уплотнения.

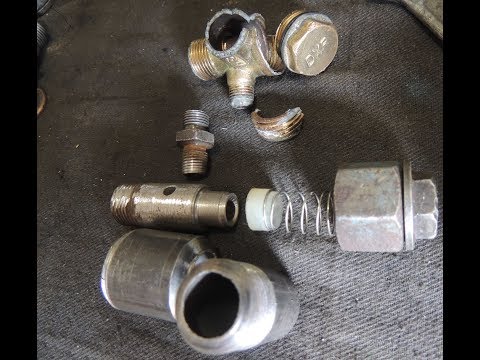

  Обратные клапаны, в которых используются беспружинные или подпружиненные жесткие уплотнительные элементы

  Во многих типах беспружинных (без пружины или плавающих) и подпружиненных обратных клапанов используется жесткая внутренняя часть, которая перемещается либо для пропуска потока вниз по течению, либо для предотвращения обратного потока. Эту жесткую внутреннюю часть обычно называют уплотнительным элементом.

  Форма уплотнительного элемента обратного клапана обычно используется для описания его типа. Например, шаровой, тарельчатый, картриджный или поршневой:

  • Тарельчатые обратные клапаны обычно имеют более высокие скорости потока

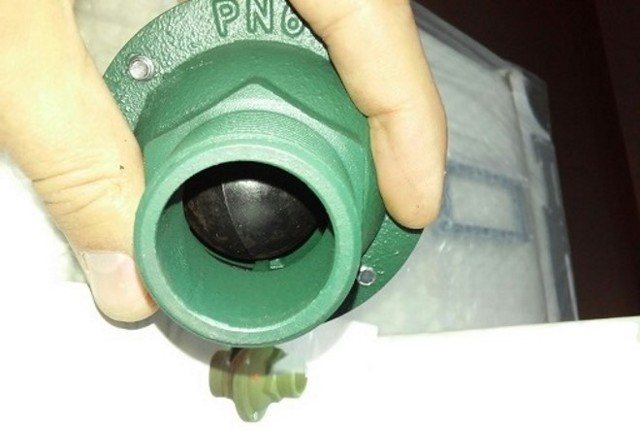

  • Шаровые обратные клапаны относительно просты и дешевы в изготовлении
  • Поршневые и патронные обратные клапаны обеспечивают особенно хорошую герметичность

  В общем, внутренняя конструкция деталей клапана и уплотнительного механизма определяет его давление срабатывания, насколько хорошо он повторно герметизируется, его пропускную способность и максимальный расход.

  Важные аспекты давления открытия

  Подпружиненные и беспружинные обратные клапаны

  Беспружинные обратные клапаны

  • Очень низкое давление открытия
  • Очень низкое давление на выходе открывает беспружинные обратные клапаны
  • Обратный поток и только давление обратного потока закрывают беспружинные обратные клапаны

  Беспружинные (без пружины) обратные клапаны обеспечивают практически нулевой перепад давления, что обеспечивает свободный поток. Беспружинные обратные клапаны также требуют достаточного обратного потока для закрытия и не могут обеспечить надежное уплотнение в большинстве приложений с низким давлением и низким расходом.

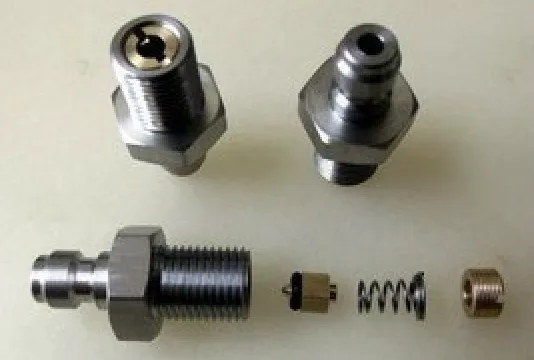

  Подпружиненные обратные клапаны

  • Положительное уплотнение
  • Повышенная устойчивость к протечкам

  Подпружиненные обратные клапаны обеспечивают надежное уплотнение при закрытии и более устойчивы к утечкам, чем беспружинные (без пружины) обратные клапаны.

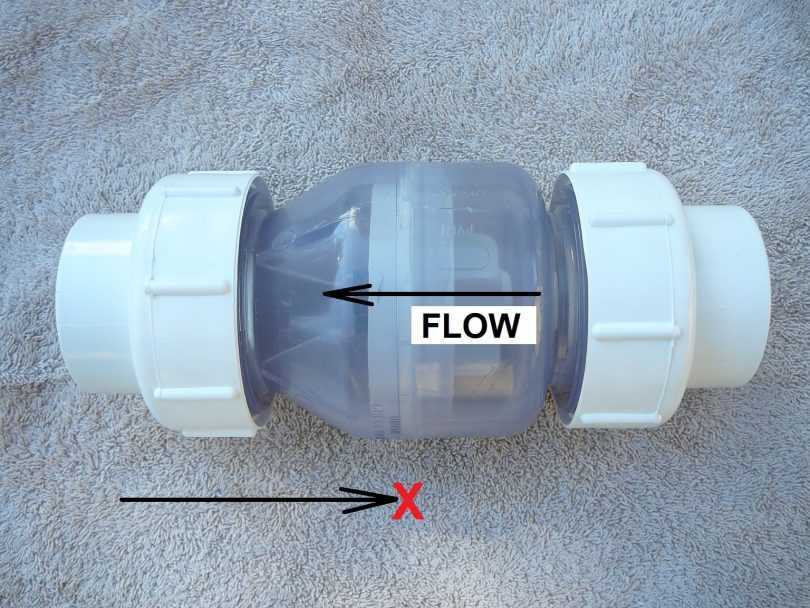

  Ориентация обратного клапана имеет значение

  Правильная установка важна Поскольку обратные клапаны являются односторонними клапанами, для правильной работы их необходимо устанавливать в правильном направлении или ориентации потока.

  Впускное отверстие или соединение впускного клапана находится на входной стороне клапана. Выходное отверстие находится на стороне выхода клапана. Поскольку обратные клапаны должны устанавливаться по направлению потока, они обычно имеют маркировку направления потока на корпусах клапанов. Эта маркировка представляет собой либо символ обратного клапана, либо стрелку, указывающую направление потока.


  Что делать, если на обратном клапане нет маркировки, указывающей направление потока? Для некоторых нестандартных компонентов обратного клапана направление потока может не указываться на корпусе обратного клапана. В этой ситуации есть два способа узнать правильное направление потока при установке обратного клапана:

  • Производитель или служба проектирования и изготовления деталей предоставляет документацию, указывающую направление потока. Это довольно просто, когда есть четко наблюдаемая разница между типами соединений на входе и выходе.
  • Простое испытание давлением воздуха может определить, какое соединение является впускным портом обратного клапана.


  Горизонтальный, вертикальный поток вверх или вертикальный поток вниз Сила тяжести может играть важную роль в функционировании обратного клапана и влиять на его давление открытия. Это справедливо как для беспружинных, так и для пружинных конструкций.

  Удельный вес или плотность жидкости в приложении определяет вес трубы, заполненной жидкостью.


  Горизонтальная установка Обратные клапаны в горизонтальных линиях являются наиболее распространенным типом установки обратных клапанов. В этом случае важно помнить только одно: правильно сориентировать обратный клапан по направлению потока.


  Вертикальная установка — направление потока вверх Когда подпружиненный обратный клапан установлен вертикально, с направлением потока вверх, вес жидкости над клапаном увеличивает усилие, необходимое для открытия клапана. Этот тип установки увеличивает давление срабатывания обратного клапана.

  Беспружинный обратный клапан, установленный таким же образом, будет иметь давление срабатывания, определяемое весом жидкости над ним.


  Вертикальная установка — направление потока вниз Если направление потока клапана направлено вниз, вес среды давит на пружину клапана. Это означает, что давление срабатывания клапана должно быть выбрано таким образом, чтобы оно было достаточно высоким, чтобы нейтрализовать вес жидкости в трубе или трубке над клапаном. Как правило, беспружинные (без пружины) обратные клапаны не будут работать должным образом, если они установлены вертикально с нисходящим потоком.

  Узнайте больше об ориентации потока обратного клапана в A 360° Посмотрите на ориентацию потока обратного клапана от Triangle Fluid Controls.


  Почему важно, какие химические вещества проходят через обратный клапан Конструкции обратных клапанов часто включают более одного материала. Сюда входят также варианты материалов для всех внутренних компонентов обратного клапана. Вероятно, будет выбран материал для корпуса обратного клапана, уплотнительного элемента (мембрана, шар, поршень, тарелка, картридж и т. д.), уплотнения или уплотнений из эластомера и металлической пружины.

  Одним из примеров того, как химическое воздействие может вызвать проблемы, является случай пластмасс и эластомеров. Химические вещества потенциально могут вызвать набухание этих материалов или липкость уплотняющих поверхностей. Чтобы избежать этого, оцените, какие химические вещества будут проходить через обратный клапан. Используйте руководства по химической совместимости, чтобы сделать лучший выбор материалов.

  Узнайте больше о химической совместимости материалов и получите копию нашей таблицы химической совместимости.


  Что такое смачиваемые поверхности? Смачиваемые поверхности или смачиваемые части клапана — это внутренние поверхности и компоненты, которые будут подвергаться воздействию газов или жидкостей, проходящих через клапан. При выборе обратного клапана для применения все материалы компонентов, используемых в клапане, должны быть оценены на предмет их совместимости с химическими веществами, с которыми они будут контактировать.

  Узнайте больше о значении смачиваемых частей в Смачиваемые детали датчиков давления – определение и обзор от WIKA.


  Почему вес и плотность жидкостей, проходящих через обратный клапан, имеют значение Жидкости, проходящие через устройство, имеют массу или вес. Масса жидкости в системе зависит от ее объема и плотности. Тяжелая жидкость будет иметь относительно большую массу на единицу объема жидкости, чем более легкая жидкость.

  Масса жидкости в приложении влияет на то, насколько быстро обратный клапан сможет реагировать на изменения давления, открываясь или закрываясь. Как правило, для плотной жидкости с низким объемом потока требуется больше времени как для полного открытия, так и для повторного закрытия.


  Вязкость жидкостей, проходящих через клапан Вязкая или густая жидкость оказывает сопротивление движению уплотнительных элементов обратного клапана, таких как свободно плавающий диск из эластомера, шарик, тарелка, картридж или поршень. В системах с малым расходом вязкость может влиять как на давление срабатывания обратного клапана, так и на его способность повторно герметизироваться при наличии обратного потока. Простой способ подумать об этом в разнице между медом и алкоголем в холодный день.


  Несколько советов по выбору обратных клапанов Используйте руководство по химической совместимости материалов, чтобы убедиться, что материалы компонентов обратного клапана совместимы с проходящей через него средой.

  В большом количестве миниатюрных и компактных обратных клапанов малого диаметра используются уплотнения из эластомера. Как правило, температурный диапазон конкретного эластомерного уплотнительного материала обычно ограничивает диапазон рабочих температур обратного клапана.

  Получите таблицу химической совместимости ISM.

  Обратные клапаны часто используются последовательно. Использование двух последовательных обратных клапанов может снизить величину давления повторного закрытия, необходимого для герметичного уплотнения.

  Установка фильтра перед обратным клапаном для улучшения его работы. Фильтры улавливают частицы и мусор, которые могут помешать уплотняющим поверхностям обратного клапана и механизмам повторного уплотнения. Имейте в виду, что замена компонентов, а также ремонт и техническое обслуживание системы могут привести к попаданию в систему грязи, стружки, накипи и других загрязнений.

  Узнайте больше о важности защиты клапанов с помощью фильтров в нашем блоге Встроенные фильтры для защиты миниатюрных компонентов управления потоком.


  Некоторые родственные посты

  Проверка. III

  Как работают мембранные обратные клапаны?

  Возникли проблемы с определением того, является ли определенный тип обратного клапана правильным решением для требований вашей системы? Помогите нам, рассказывая другим о том, что вы узнали.

  Есть еще вопросы о том, как работают миниатюрные обратные клапаны? Если да, пришлите мне письмо по адресу [email protected]. Вы также можете задать вопросы, используя раздел комментариев ниже

  О авторитете СТВЕЙСА C. Компания Specialties Manufacturing (ISM), сертифицированная по стандарту ISO 9001-2015, поставщик миниатюрных пневматических, вакуумных и гидравлических компонентов для OEM-производителей и дистрибьюторов по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.



  Мембранные обратные клапаны – Пружинные обратные клапаны – Утконосые обратные клапаны – Пластиковые вставные обратные клапаны – Шаровые обратные клапаны – Поршневые обратные клапаны – Тарельчатые обратные клапаны – Модульные обратные клапаны


  Вы разрабатываете конструкцию для или поддержания низкого давления (менее 125 фунтов на кв. дюйм, 8,6 бар) воздушной, газовой или жидкостной системы малого диаметра? Тогда у ISM есть клапан. Получите каталог и узнайте больше обо всех типах клапанов из нержавеющей стали, которые мы предлагаем.




• Фотографии и визуализированные CAD-изображения клапанов
• Ссылки на страницы продуктов в нашем каталоге электронной коммерции


Получить каталог

Ознакомьтесь с нашей полной линейкой миниатюрных регулирующих клапанов. Имейте в виду, что у нас есть тысячи миниатюрных регулирующих клапанов. Кроме того, тысячи сопутствующих товаров, таких как соединители, адаптеры, датчики и так далее. 9

« Вернуться на главную страницу блога Что такое обратный клапан? Обратный клапан — это односторонний клапан, пропускающий поток только в одном направлении.

В чем разница между обратными клапанами, промывочными клапанами, обратными клапанами и предохранительными клапанами? У каждого из этих предметов есть определенная цель, и поскольку у них много разных названий, мы склонны запутаться в том, какова цель каждого из них.

Слово «клапан» должно наводить нас на мысль об остановке и/или запуске потока чего-либо (жидкости или газа). Обратные клапаны используются во многих областях, но мы сосредоточимся на том, что мы используем в ирригации. Для работы обратного клапана не требуется вмешательства человека, он управляется потоком и перепадом давления. Некоторые области применения включают: защиту оборудования, такого как насосы и фильтры, от повреждения обратным потоком; остановка низконапорного дренажа в спринклерной системе при перепаде высот; предотвращение загрязнения источника воды от обратного перекачивания в оросительную систему; даже обеспечение сброса давления в жидкостных или воздушных (газовых) приложениях. Как и в случае с любым клапаном или компонентом, чувствительным к давлению, вам необходимо, чтобы характеристики изделия соответствовали конструкции вашей системы, особенно скорости потока и давления открытия и закрытия.

Проточные обратные клапаны используются везде, где требуется, чтобы вода текла только в одном направлении. Это может быть верхний полив в теплице или низкий спринклер во дворе, где вы не хотите, чтобы вся вода стекала в самую нижнюю точку системы. Чаще всего в ирригационных системах обратный клапан открыт в системах с положительным давлением и закрывается, когда давление в системе падает, чтобы предотвратить обратный поток.

Линейный обратный клапан ½”, артикул № 9394

Линейные обратные клапаны из ПВХ № 1743

Промывочный клапан — это устройство, используемое на концах ирригационных линий или в нишах капельных линий. Его цель — выполнить «быструю промывку» в начале цикла полива. Когда ваша система запускается, прежде чем она полностью нагнетается, клапан открывается, и несколько хороших струй воды выбрасываются из клапана, смывая весь мусор, который мог попасть через эмиттеры при отключении последнего цикла. Дополнительным преимуществом является то, что клапан снова открывается, когда ваша система сбрасывает давление (выключается), и помогает слить воду, если он установлен в нижних точках. Смотрите наш выбор промывочных клапанов. Аналогичным элементом для спринклерных систем является автоматический дренажный клапан.

Вот видео, показывающее, как работает промывочный клапан Perma-Loc
