Обрешётка под профнастил для крыши

Очень удобным способом покрытия крыши является профилированный настил. Использовать этот универсальный строительный материал можно при сооружении жилых домов и дач, хозяйственных построек и гаражей, навесов и беседок. Он станет надёжной защитой для дома или другого сооружения. Но чтобы крыша из профнастила служила дольше, нужно подобрать обрешётку, а также её шаг.

Надо выбрать материал, это может быть как дерево для частных домов и дач, так и металлические сооружения для промышленных зданий и высотных многоэтажек.

Применение профилированного листа


Профилированный лист нашёл своё применение в сооружении:

  • «Сэндвич-панелей»;
  • Металлических заборов;
  • Отделки стен;
  • Кровля крыш;
  • Сооружение опалубки.

Часто можно заметить, что заборы вокруг строек возводят из профилированных листов. Объяснить такое решение можно тем, что профнастил

лёгок в установке, нетребователен в уходе, а также долговечен.

Владельцы частных домов довольно часто огораживают территорию своего участка металлическими листами с рельефом.

На это влияет цена и надёжность при использовании забора как постоянной ограды.

Оцинкованные или с полимерным покрытием листы могут быть использованы при перекрытии крыш и их ремонта.

Способы крепления обрешётки под профилированный настил

Варианты крыши: односкатная и двускатная.

  • Основной составляющей частью обрешётки являются брусья, что укладываются под прямым углом к стропам.
  • Выбрав нужный шаг, брусья крепят болтами, скобами либо, наиболее часто, гвоздями. Правильно рассчитанная обрешётка продержит вашу кровлю очень долго.
  • Вдоль карниза должна быть расположена доска, которая толще основных обрешеточных брусьев.
  • Дополнительного укрепления требуют и особенности крыши, например, дымоход, окно, пожарный люд и другое. В этом случае стоит укрепить периметр выходов дополнительными досками.
  • Крепление профилированного настила происходит только после того, как было застелено изоляционное полотно и установлена вентиляционная система.
  • Толщину стоит рассчитать, беря во внимание высоту профнастила и длину креплений снаружи, что держат профиль.

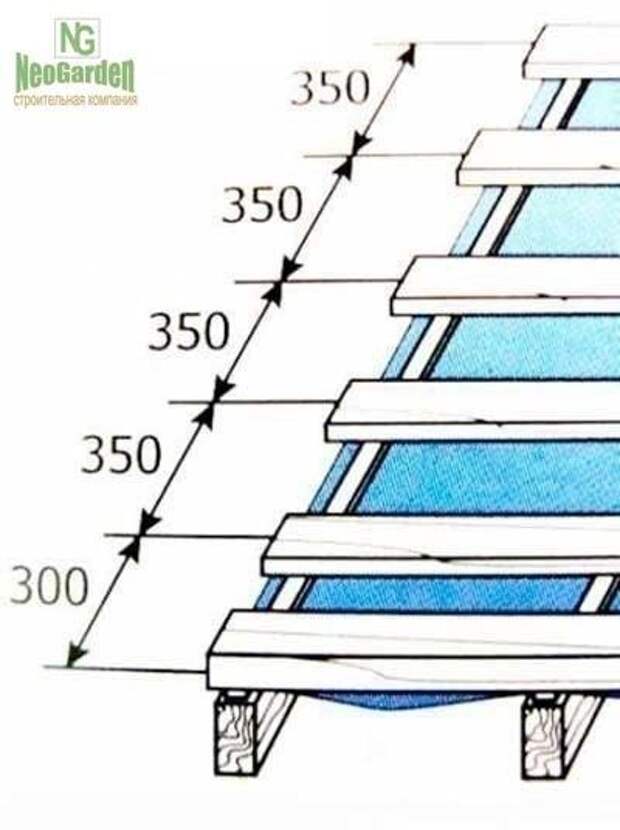

  • Рекомендовано выбирать расстояние между шагами не более тридцати сантиметров. А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться.
  • Берётся во внимание и то
    , насколько прочен и толст материал, в какой мере лёгок профнастил и при каких условиях погоды он должен держаться.
  • Стоит установить на торцах крыши ветровые доски. Они должны возвышаться над каркасом настолько, чтобы закрывать профнастил.
  • Длина шага во многом зависит от высоты крыши, града, снега и прочих осадков, что делают дополнительную нагрузку на крышу.
  • Чем длиннее была выбрана высота профиля, тем более высокая нагрузка на крышу может быть допущена.
  • Если крыша имеет скат не более пятнадцати градусов, то используют тип профнастила С20 (использование сплошной обрешётки и укладка профилированных листов производится внахлёст, двумя волнами).
  • При использовании листов типа С35, шаг обрешётки увеличивают до тридцати сантиметров, и укладка листов производится одной волной. Если при этом типе монтажа использовать шаг в 55 – 65 сантиметров, то надо готовиться к уменьшению критической нагрузки.
  • Тип профнастила С44 кладут при шаге обрешётки в шестьдесят пять сантиметров. При данном шаге можно использовать и высшие категории профилированного настила.
  • Использование антисептиков и других веществ, что могут защитить дерево от вредителей и неблагоприятных условий желательно, но необязательно. Они помогут вашей крыше простоять очень долго и не требовать дополнительного ремонта.
  • Для наиболее удобного монтажа следует использовать специализированные саморезы. Они имеют сверло на конце и обрезиненную основу под шляпкой. Выпускают данные саморезы всех цветов и окрасок, для того, чтобы подходить под ваш тип крыши.
  • Крепят профилированные листы на саморезы, гвозди или V-образные крепления. Использование гвоздей оправдано при облицовке стен и сооружении щитов защиты.
  • Укладка профилированного листа производится от нижних рядов к верхним.
  • Крепят листы к деревянной основе в углублениях между волнами.
  • Края нижнего ряда профилированного листа должны выступать, создавая карниз, на 15 – 20 сантиметров от стен здания. Это убережёт последние от повреждений и порчи облицовки.
  • Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам.

Совет. Обработать края брусьев от заноз и сколов легче на земле, ещё до сбора конструкции. Также пропитка антисептиком легче осуществляется по разобранному каркасу, чем по смонтированному.

Выбор материалов для настила профилированного листа

В промышленных и высотных зданиях используются металлические брусья и перекрытия.

Для частных домов стоит выбирать пиломатериалы.

  • Размеры среза деревянного бруса не должн быть меньше 50 на 50 миллиметров.
  • Стоит подсчитать количество материалов в местах выхода дымохода, окон или пожарных люков. Там расход дерева увеличивается в два раза. На краях крыши используется не одна, а сразу две доски, что придаёт покрытию дополнительной прочности.
  • Кроме брусьев можно пользоваться толстой доской с толщиной не менее пятидесяти миллиметров.
  • Материал должен быть сухой, без признаков деформации, а также не иметь дефектов.
  • Деревья можно выбирать такие как ель, сосна, бук, ольха.
  • Можно приобрести уже готовые материалы с пропиткой антисептиком и противопожарной смесью. Однако, уже готовые непропитанные брусья можно обработать покупными составами, которые обеспечат полную защиту за одну обработку.

Виды каркаса для обрешётки и особенности его конструкции

При выборе конструкции обрешётки важно учитывать угол наклона ската крыши, высоту гофры профилированных листов, и количество скатов (односкатная или двускатная крыша).

В следующей классификации будут приведены типы обрешётки от самого малого шага до самого большого шага между брусьями.

  • Сплошная обшивка из фанеры или OSB. При этом крышу полностью устилают деревянными листами, что будет служить основой для настила. Такой тип используется для настила мягких кровельных материалов типа рубероида.
  • Сплошная контробрешётка. Если обрешётка с большим шагом, то рейки, что идут по диагонали крыши, создают почти сплошной настил. Подходит для кровли многими кровельными материалами.
  • Сплошная обрешётка под полужесткие крупные настилы. Здесь доски настилают параллельно друг другу и вдоль крыши. Подходит для ровных листов металла или не гофрированного профнастила.
  • Разреженная обрешётка под малоразмерные, жёсткие кровельные материалы. Шаг обрешётки немного меньше листа материала. Подходит для малогабаритных гофрированных профнастилов.
  • Разреженная обрешётка под крупноразмерные жёсткие кровельные материалы. Шаг этого каркаса позволяет класть на два пролёта один лист материала.

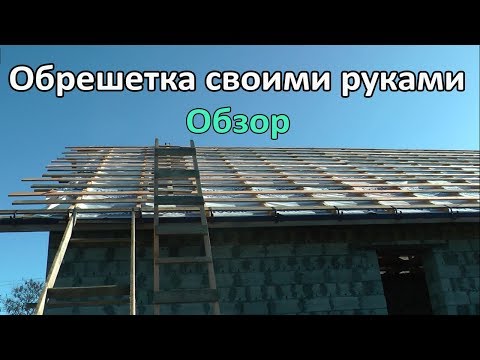

[youtube id=»VO_XRw_Fb1k» align=»center» mode=»normal»]

Этапы монтажа обрешётки под профилированный настил

  1. Расчёт затрат материала. Создав чертёж на бумаге, обмеряв метраж с учётом коньков, выступов и прочих особенностей крыши, можно рассчитать количество пиломатериалов, что уйдут на устройство обрешётки.
  2. Подготовительный этап, выбор и закупка дерева.Убрав из предлагаемого ассортимента дефектные доски и брусья, стоит обратить внимание на ценовую категорию и качество. Оптимальными в этом плане станут хвойные породы (ель, сосна, кедр).
  3. Обработка материалов противокоррозионными и противопожарными средствами. Так как обрешётка часто используется в тёплых помещениях, стоит задуматься о защите дерева от гноения и грибка. А ещё противопожарная безопасность требует обработки дерева противопожарным составом. Можно заказать как отдельно жидкость для обработки, так и уже заранее пропитанные элементы каркаса.
    Продаются составы, что комбинируют в себе как гидрозащитные  свойства, так противопожарные. Такой вариант сэкономит вам не только силы, но и деньги. Можно обработать обрешётку уже после установки или ещё до монтажа. В последнем случае намного легче проводить работы.
  4. Монтаж и устройство каркаса. Перед монтажом каркаса кладут гидроизоляционный слой:
    1. нанесите разметку под предполагаемое местоположение брусьев, и нижних коньков;
    2. при крепеже брусков к деревянной основе, нужно пользоваться строительными гвоздями;
    3. при крепеже брусков на бетонную основу или основу из цемента, используйте дюбеля;
    4. для крепежа металлических составляющих, стоит использовать саморезы.
  1. Все последующие элементы монтируйте снизу вверх. А для соблюдения параллельности досок, натягивайте шнур по разметке с разных сторон крыши.

Шаг обрешетки под профнастил С-8, П-18, МП-20, п-20, С-20, НС-35, Н-60, Н-75, С-44.

Крепление профилированного листа к обрешётке

Укладка профилированного настила довольно простой процесс. Укладывают его параллельно ходу карниза. Настилают только вдоль крыши и снизу вверх.

  1. Для начала надо гидроизолировать и утеплить кровлю. Этим целям хорошо послужат ПВХ-мембраны, а также как утеплители – пенопласт и стекловата.
  2. Укладка листов происходит внахлёст, что напрямую зависит от угла наклона крыши.
  3. Все зазоры, что образовались при монтаже, следует хорошо пропитать битумной мастикой.
  4. К дереву профилированные листы крепятся саморезами со сверлом на конце, под шляпками имеется обрезиненный участок. Сами шляпки окрашиваются в различные цвета, для соответствия окраске настила крыши.
  5. Чтобы слой гидроизоляции работал исправно, стоит предусмотреть зазор между этим слоем и настилом профилированных листов. Он должен составлять 20 – 40 миллиметров. Достичь этого можно наложением реек из соответствующей толщиной прямо на слой изоляции.

Виды профилированного настила

Маркировки по ГОСТ 24045-94:

  • Кровельный. Высота волны будет разная, от 35 до 44 миллиметров. На этой разновидности профнастила будет нанесена маркировка «CH». Кровельный настил подойдёт для сооружения новой крыши и капитального ремонта старой. Поскольку он очень прочный, то выдерживает большие снежные нагрузки даже на горизонтальной крыше.
  • Стеновой. Волна будет высотой 35 – 44 миллиметра. Используется для обшивки стен, установки заборов и постройки малых конструкций. Хотя и допускается настил такого материала на крышу, но её уклон должен быть большим и обрешётка иметь сплошной вариант перекрытия. Но не стоит экономить, лучше выбрать тип накрытия «CH».

Разновидности профнастилов:

  • Комбинированный профнастил. Его используют как один из составляющих элементов для различных конструкций. Как несущий материал, его тоже можно использовать.
  • Профнастил оцинкованный. Не имея полимерного слоя, его нельзя использовать для сложных условий. Однако из-за прочности и небольшой цены, можно использовать как накрытие на крышу.
  • Крашеный профнастил. Это не только повышенная эстетичность, но и дополнительная защита от внешних воздействий. Можно использовать в любом типе сооружений, от отделки стен до покрытия крыши.
  • Профнастил из алюминия. Отличается повышенной устойчивостью к разрушительным факторам. Это было достигнуто покрытием оксидной плёнкой, она защищает крышу от повышенной влажности.
  • Опорный (несущий) профнастил. Из-за особой конструкции, эти виды настила выдерживают наибольшую нагрузку.
  • Кровельный профнастил. Можно использовать как накрытие, так и для облицовочных работ. Удобен в настиле крыши, так как его можно класть по методу укладки шифера.
  • Облицовочный (стеновой) профнастил. Используется как защита для стен и прочих конструкций, где используется обрешётка.

Выбирая тип обрешётки, стоит учесть не только желаемую форму крыши, но и тип накрытия, условия при которых она будет использоваться, а также вид материала, что будет ложиться на каркас. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

Обрешетка под профнастил: шаг, расчет, сборка

Вид листаУгол скатаШаг обрешетки
НС-35До 15 гр50см
НС-35Более 15 гр100см
С-8При любом наклонесплошная
Н-60При наклоне больше 8 грНе более 3м
Н-75При наклоне больше 8 грНе более 4м
