Обустройство крыши из металлочерепицы: Кровля из металлочерепицы своими руками: устройство и монтаж

Содержание

Устройство крыши из металлочерепицы: конструкция и монтаж

Металлочерепицу можно назвать универсальным материалом для покрытия крыш. Использовать ее можно в любых климатических условиях, форма крыши, также, может быть любой. Единственным исключением являются плоские крыши, у которых углы наклона скатом менее 14 градусов. Кроме того, материал имеет доступную цену, а устройство крыши из металлочерепицы вполне можно произвести самостоятельно, сэкономив на оплате услуг кровельщиков-профессионалов.

Среди современных кровельных материалов металлочерепица занимает одно из ведущих мест. Дело в том, что именно этот вариант покрытия для кровли чаще всего выбирают владельцы коттеджей и застройщики, планирующие постройку зданий небольшой этажности.

Популярности материала способствует и то, что технология его укладки несложная, поэтому для проведения кровельных работ не обязательно нанимать профессионалов. Провести монтаж вполне можно и самостоятельно, но для этого, конечно, следует изучить инструкции и посмотреть, как проходит устройство крыши под металлочерепицу – видео материалы обучающего характера легко найти на сайтах строительной тематики.

Содержание

Как следует обращаться с металлочерепицей?
Основные правила транспортировки
Основные правила хранения
Основные правила обращения с материалом при монтаже
Состав пирога кровли
Правила строительства обрешетки
Установка внутренних доборов
Установка карнизных планок
Устройство ендов
Обход вертикальных надстроек
Правила укладки листов

Как следует обращаться с металлочерепицей?

Металлочерепица – материал достаточно прочный, но при работе с ним нужно соблюдать ряд правил. Важно, чтобы в процессе перевозки, хранения и монтажа материала не было повреждено защитное покрытие стальной основы.

Так как такие повреждения становятся очагом распространения коррозии, разрушающей материал. Кроме того, очень важно, чтобы листы не были деформированы, иначе их не удастся хорошо состыковать при укладке.

Основные правила транспортировки

Перевозить пачки металлочерепицы рекомендуется в заводской упаковке.

При погрузке используются механизированные средства с мягкими стропами.
Важно, чтобы при перевозке пачки металлочерепицы не свешивались за пределы кузова автомашины.

При переноске отдельных листов необходимо брать их за кромки по длинной стороне. Запрещается переноска листов длиной более 1,5 метров в одиночку.

Совет! Кромки листов металлочерепицы достаточно острые, поэтому для переноски листов обязательно нужно использовать защитные перчатки.

Основные правила хранения

Хранить материал следует в сухих помещениях с хорошей вентиляцией.
При хранении материала менее месяца пачки можно не распаковывать. Для более длительного хранения листы вынимают из пачек и складывают штабелями на решетчатом настиле, перекладывая листы деревянными рейками.

При невозможности хранить материал в помещении можно организовать временный склад на улице. Для этого строят настил в виде решетки и навес. Пачки с металлочерепицей устанавливают на настил в наклонном состоянии.

Основные правила обращения с материалом при монтаже

Перед началом монтажа следует распаковать материал и разложить стопками отдельно для каждого ската крыши.
Незакрепленные на кровле листы могут быть сорваны порывом ветра, поэтому в процессе сборки блоков из листов на кровле нужно следить за этим.

Для подъема листов на кровлю следует использовать простейшее приспособление – сходни из двух досок.
Для резки металлочерепицы следует использовать инструмент, который в процессе работы не разрушает защитное покрытие материала. Обычно применяют ножницы по металлу – ручные или с электроприводом, можно использовать ножовки или циркулярную электропилу. Запрещается применять для резки болгарку.

Совет! Одним из наиболее удобных инструментов для резки металлочерепицы следует признать высечные ножницы с электроприводом. Этим инструментом можно работать и на земле, и по месту, подрезая уже уложенные листы на крыше.

При необходимости передвижения по уже уложенной кровле нужно использовать обувь с гибкой и мягкой подошвой. Наступать следует в прогиб волны.

Крепить листы металлочерепицы следует при помощи специальных метизов – кровельных саморезов. Это винты с самонарезающей резьбой, шестигранной шляпкой и эластичной прокладкой. При креплении листов к основанию их вкручивают строго перпендикулярно в местах понижения профиля, отступив около 10 мм от линии штамповки.
Если саморез закручен правильно, то эластичная прокладка под шляпкой будет слегка сжата. Пережимать прокладку нельзя, но и недокручивать саморезы запрещено.

В процессе крепления и резки материала образуются опилки и стружки, их рекомендуется сразу же убирать, сметая мягкой щеткой. В противном случае, на местах, где осталась лежать стружка, вскоре появятся ржавые пятна.

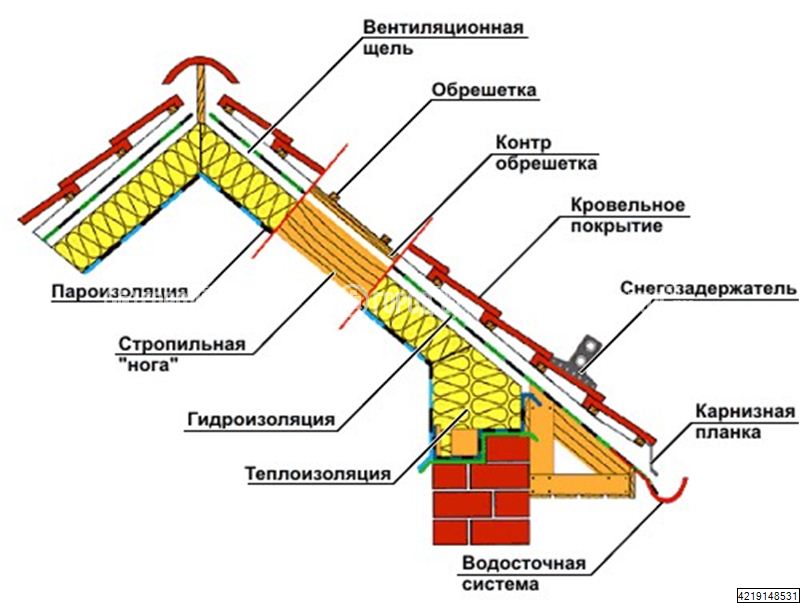

Состав пирога кровли

Кровля – это всегда многослойная конструкция. В ее состав входят слои утеплительного, пароизолирущего, гидроизоляционного материала. Как правило, конструкция крыши под металлочерепицу состоит из следующих слоев (по направлению из дома наружу):

Обшивка внутренняя;
Пароизоляция;
Теплоизоляция;
Зазор вентиляционный;
Гидроизоляция;
Зазор вентиляционный;
Обрешетка;
Металлочерепица.

Гидроизоляция кровли должна быть выполнена из современных мембранных материалов, которые расстилаются по брусьям обрешетки с провисом. Для того чтобы пространство под кровлей проветривалось обязательно предусматривают устройство вентиляционного зазора, путем строительства контробрешетки.

Правила строительства обрешетки

Правильная конструкция крыши из металлочерепицы предусматривает грамотное сооружение обрешетки. Настил, на который укладывается металлочерепица, должен быть максимально ровным и плоским. Поэтому для изготовления этой конструкции крыши необходимо использовать калиброванную доску.

Совет! Обычно, для сооружения обрешетки под укладку металлочерепицы рекомендуется брать доски толщиной 32 мм. Важным моментом является правильное определение шага обрешетки. Этот показатель определяется в зависимости от типа материала и должен быть равен шагу волны профиля металлочерепицы.

Чтобы вода, стекающая с кровельного покрытия, не затекала в подкровельное пространство, а поступала сразу в желоб водосточной системы крыши, при укладке листов металлочерепицы формируется карнизный свес. Чтобы выступающая часть листа со временем не провисла, необходимо при сооружении обрешетки вдоль карниза уложить доску с большим сечением, обычно, используется доска толщиной 50 мм.

Кроме того, нужно будет сократить расстояние между первыми двумя элементами обрешетки на ширину карнизного свеса, обычно, это 5 см. В самых сложных участках кровли необходимо собирать сплошной настил обрешетки.

К таким сложным узлам относят:

Углы внутренние – ендовы;
Места у вертикальных надстроек крыши, например, у дымоходных труб;
Места вокруг мансардных окон, если их установка предусмотрена проектом.

Установка внутренних доборов

Прежде чем начинать укладку основного покрытия, необходимо выполнить установку внутренних доборов.

Установка карнизных планок

Карнизная планка – это металлическая деталь с полимерным покрытием, которая устанавливается на карнизные торцы крыши. Назначение этих планок – защита торцов от попадания влаги, стекающей с кровли, поэтому эти детали иногда называют капельниками.

Устанавливают планки по всей длине карниза, крепят саморезами, размещая винты с шагом 30 см. Одна планка имеет длину 2 метра, монтируют их с нахлестом шириной 10 см.

Совет! Важно следить, чтобы планки были прикреплены к торцам плотно, чтобы в веретенную погоду они не создавали дополнительного шума.

Устройство ендов

Внутренние углы на кровле – это одно из наиболее уязвимых мест, поэтому устройство ендовы крыши из металлочерепицы необходимо производить с соблюдением всех правил технологии.

Внутренние планки ендовы представляют собой фасонные элементы, выполненные из металла с полимерным покрытием.
Элементы начинают устанавливать от угла карнизной планки по направлению верх. Нахлест между отдельными элементами должен составлять 20-30 см.
По боковые стороны внутренних планок ендовы устанавливается специальный уплотнитель.

Крепят внутренние планки саморезами, располагая их с шагом 30 см.
При выполнении укладки основного покрытия из металлочерепицы листы обрезаются на расстоянии 6-10 см от осевой линии внутренней планки ендовы.
При прикручивании листов металлочерепицы саморезы вкручивают на расстоянии 1,5 см от линии реза.
После укладки листов в ендовы устанавливают наружные планки, которые перекрывают места крепления.

Обход вертикальных надстроек

При укладке листов металлочерепицы вокруг труб прямоугольного сечения и других вертикальных надстроек используют планки примыкания и покрывающие фартуки – внутренние и наружные.

На вертикальные поверхности заводится гидроизоляция на высоту около 30 см.
В вертикальной стене выполнят штробы для установки внутренних планок примыкания.

Совет! При установке планок рекомендуется использовать герметик.

Далее производится установка внутреннего покрывающего фартука.
При укладке листов, металлочерепицу обрезают над линией штамповки так, чтобы расстояние до стены вертикальной надстройки было не более 15 см.
После завершения укладки покрытия устанавливают наружные планки примыкания (без штробления) и наружные фартуки.

Правила укладки листов

Схема укладки листов зависит от формы и размеров крыши. На прямоугольных скатах длиной до 4,5 метров используется однорядная укладка, на скатах большей длины листы укладывают в два ряда по горизонтали.

На скатах треугольной формы монтаж начинают от верхнего угла (от конька).

Перед тем, как закреплять листы на обрешетке, рекомендуется собрать блок из 3-4 листов, соединяя их между собой. Выровняв собранный блок, производят крепление листов к обрешетке.
Закончив укладку основного покрытия, нужно будет установить наружные доборы. К их числу относят коньковые элементы и ветровые планки.
Коньковые элементы устанавливают поверх покрытия, их назначение – замыкание верхних кромок основного покрытия на обоих скатах. Ширина полок коньковых элементов должна быть не менее 15 см, в противном случае, во время метели под покрытие может попадать снег.
При установке коньков под полки следует укладывать специальный уплотнитель. Фиксируются коньковые элементы длинными саморезами.
Фронтонные планки монтируются по торцам крыши. Они не только придают покрытию более эстетичный вид, закрывая края покрытия, но и защищает листы металлочерепицы от заворачивания ветром.

Итак, устройство металочерепичной кровли – задача далеко непростая, но вполне решаемая. Изучив инструкции по работе с этим материалом, произвести монтаж покрытия кровли можно и самостоятельно, сэкономив средства на оплату труда профессиональных кровельщиков.

обустройство, конструкция.

Закрыть крышу металлочерепицей

Особенности металлочерепичной крыши
Как правильно закрыть крышу: основные этапы

Подготовительный этап
Гидроизоляция и утепление
Монтаж

Монтаж металлочерепицы на разные кровли

Крыши из металлочерепицы – это удивительный синтез красоты, надежности и долговечности. Какие еще могут похвастаться огромным для кровли ассортиментом цветов – свыше 40. Прибавьте к этому еще волнистую форму металлической черепицы, полностью напоминающую изгибы керамической.

Cложные крыши из металлочерепицы никого не могут оставить равнодушным. Видимо, поэтому так часто задается вопрос, возможно ли обустройство своими руками. На этот вопрос вы ответите, пожалуй, сами, разобравшись, что представляет собой конструкция под металлочерепицу.

Особенности металлочерепичной крыши ↑

Посмотрим какие особенности имеет конструкция.

Итак, прежде чем вы остановите свой выбор на этом кровельном материале, сначала определите, а подходит она для вашей крыши или нет. Необходимо прояснить два момента:

угол наклона – уклон крыши из металлочерепицы должен равняться как минимум 12–14⁰;
форма кровли, иначе конструкция может получиться чересчур дорогой.

Прямоугольные листы металлической черепицы имеют выраженные стороны верх-низ, вот почему переворачивать их при укладке нельзя. Отсюда следствие – диагональная обрезка осложняется большим количеством отходов.

Любой тип кровли, образованный из прямоугольников, идеален для этого кровельного материала. В случае любой другой отходы неизбежны. Наибольшее их количество по отношению к основному материалу – у шатровых, вальмовых – меньше, поэтому сложные крыши из металлочерепицы этого типа совсем не редкость. Для многощипцовых – однозначного ответа нет: в каком-то случае отходы могут превысить даже максимальные значения для шатровой, а другом – отходов может не быть вовсе. Надо сказать, что это самые красивые крыши.

Чтобы прикинуть количество необходимого материала, полную поверхность кровли разбивают на простейшие геометрические фигуры.

Разберем, как крыть металлочерепицей: инструкция касается всех основных типов кровель.

Как правильно закрыть крышу: основные этапы ↑

Подготовительный этап ↑

Стропильная система, остов кровельной конструкции должен быть в идеальном состоянии, без даже незначительных дефектов. В частности, это касается перекосов стропильной конструкции. Для этого выполняется замер диагоналей скатов. Они должны быть равны, в противном случае даже при незначительных отклонениях явно потребуется вмешательство. Самым простым считается устранение торцевого смещения – его устраняют при помощи доборных материалов. В других случаях, вполне возможно, придется сначала снять обрешетку. После устранения дефектов на кровлю выводятся коммуникационные сети, к примеру, вентиляция, дымоход и т. д.

Гидроизоляция и утепление ↑

Гидроизоляционный материал укладывают на стропила. Желательно для этих целей использовать специальную гидроизоляционную мембрану, которую натягивают с нахлестом абсорбирующей стороной по направлению к чердаку, продвигаясь вверх к коньку. Это позволит исключить образование конденсата под кровлей из металлической черепицы. Для крепления изоляции используют степлер и оцинкованные скобы. Следующим слоем пирога будет теплоизоляция, которую снова накрывают слоем гидроизоляции, теперь уже чтобы защитить от попадания воды утеплитель. Дело остается за малым – установить контробрешетку. Это такие же доски, как у обрешетки, которые укладывают поверх элементов нижней конструкции.

Монтаж ↑

Прежде, чем описать процесс монтажа металлической черепицы, отметим, что начиная с этого момента есть определенные отличия, как накрыть четырехскатную крышу и, скажем, двухскатную. В первом случае сначала закрепляют внутренние ендовы и, начиная процесс снизу, накладывают следующий элемент с нахлестом в 15–20 см. Вдоль кромки наклеивают специальный уплотнитель. Это – саморасширяющаяся пористая полоска, проходящая по всей длине. До начала монтажа закрепляют также карнизную планку. Монтаж металлической черепицы двухскатной кровли начинают с правого угла, нижнего.

Для удобства к концам стропил прибивают доску таким образом чтобы она ненамного, примерно на 4–5 см выступила вверх над обрешеткой. Тогда первый ряд полностью будет опираться на нее нижним краем. Этого поможет добиться идеальной ровности кромки. В конце эту доску просто убирают.

Выровненный по горизонтали и вертикали первый лист фиксируют в одной точке первой или второй сверху, в зависимости от уклона, правой волны. Крепление выполняют кровельными саморезами с резиновой шайбой. Следом поднимают второй лист и накладывают на предыдущий, закрепляя саморезом в месте нахлеста. После чего окончательно закрепляют первый, используя саморезы по 6–8 шт/м². Переходят к следующему листу – лучше если это будет первый лист второго ряда, чтобы не нарушить геометрию ската, и так дальше.

После установки металлической черепицы монтируют коньковые элементы и торцевые планки. Завершаются работы, в случае необходимости, установкой внешних ендова и снегоотводящих планок.

Монтаж металлочерепицы на разные кровли ↑

Вальмовая крыша. Укладку черепицы на такую кровлю, в отличие от двухскатной, начинают сверху, постепенно продвигаясь вниз.

Первый лист крепится к обрешетке у коньковой планки.
Дальше следующий, при этом нужно проследить, чтобы нижняя кромка оказалась абсолютно ровной, после чего ее фиксируют в нахлест с наружной стороны волны. Крепление выполняют под нижнюю часть по отношению к первой выгнутости.
Далее необходимо убедиться, что стыки между листами получились качественные. В случае необходимости их подправляют и фиксируют по волне, точнее, по ее верхней части, саморезами.
Окончательно закрепляют материал после укладки 3–4 листов, тщательно выровняв нижнюю кромку относительно карниза.
Монтаж продолжают в той же последовательности.

Ломаная крыша из металлочерепицы. При устройстве подобной кровли особое внимание необходимо для обустройства ендова.

Кровельный материал сначала фиксируют на нижнем скате, затем покрывают верхний.
При укладке на верхнем скате черепицу можно выпускать от края последней обрешетины самое большее на 4 см, в противном случае она может обломаться или деформироваться под нагрузкой снега или наледи.

Укладывать материал нужно осторожно, чтобы он не царапался и не гнулся. Монтажные работы лучше выполнять в мягкой обуви и в защитных рукавицах. Дефектные места следует обработать специальной краской.
