Устройство крыши: что нужно знать
Крыша является одним из важнейших элементов архитектурного дизайна именно поэтому устройство крыши во многом определяет общее восприятие здания. Поэтому архитекторы придумывают все новые варианты конструкций и стараются использовать новейшие материалы.
Тем не менее, самым распространенным вариантом до сих пор остается двухскатная крыша на основе деревянного каркаса. Рассмотрим основные элементы такой конструкции, тем более что и устройство крыши более сложной конфигурации (многоскатной или мансардной) или вальмовой кровли подразумевает использование тех же элементов.
Итак, любая скатная крыша состоит из мауэрлата, стропильных ферм, обрешетки и кровли.
Рисунок 1. Устройство крыши и ее основные компаненты
Мауэрлат – это опорная элементы в конструкции устройства кровли для стропильных ферм, изготавливаемая из деревянного бруса или бревна, стесанного с одной стороны. Он воспринимает на себя все силовые нагрузки крыши и передает их на стены. По этой причине в случае, если стены выполнены из облегченных материалов, типа пенобетонных или газобетонных блоков, следует использовать мауэрлат в виде жесткой рамы, уложенной по периметру внешних стен. В случае монолитных стен допускается использовать в качестве мауэрлата отдельные куски бруса длиной не менее 0,5 м под каждую стропильную ногу. В рубленых деревянных домах в качестве мауэрлата используется верхний венец сруба, а в каркасных – верхний обвязочный брус.
Мауэрлат укладывается вдоль внутренней поверхности стены и крепится к ней с помощью анкеров или закладных шпилек. С внешней стороны стена должна иметь бортик, не допускающий соскальзывание мауэрлата наружу. Необходимо обеспечить надежную гидроизоляцию древесины от материала стен.
Стропила – это главный силовой элемент несущей конструкции крыши, поэтому для их изготовления нужно использовать только высококачественную древесину хвойных пород без дефектов, с уровнем влажности не более 18-22%. Требуемое сечение определяется расчетом, при этом учитываются величина пролета, угол наклона, шаг стропил, вес кровли, ветровая и снеговая нагрузка.
Рисунок 2. Возможные виды стропил – висячие и наслонные
Существует два типа стропил – висячие и наслонные. Наслонные стропила в двухскатных крышах используются, когда помимо внешних несущих стен имеется и промежуточная опорная конструкция – внутренняя несущая стена или колонны. При этом оба конца стропильной ноги лежат на опорах. Такие конструкции используются для перекрытия небольших, до 6 м, пролетов.
Висячие стропила опираются только на мауэрлат, закрепленный на внешних несущих стенах. В этом случае при устройстве крыши, для придания жесткости конструкции и разгрузки стен, от горизонтальных нагрузок используются дополнительные элементы, такие как затяжки, стойки, подкосы, которые совместно со стропильными ногами образуют стропильную ферму.
Затяжки не дают стропильным ногам разъезжаться и воспринимают на себя горизонтальные нагрузки. Стойки распределяют вертикальные составляющие нагрузки, а подкосы разгружают стропила и уменьшают их изгиб. В целом получается геометрическая форма, составленная из треугольников, которая обеспечивает максимальную жесткость.
Рисунок 3. Варианты крепления основания стропил на мауэрлат при устройстве крыши
В устройстве крыши очень важно правильно выбрать конструкцию соединительных узлов. Особенно это касается узлов стропильных ферм, которые воспринимают весьма значительные нагрузки и при этом обеспечивают устойчивость всей крыши в целом. Приходится применять сложные соединения с использованием шипов, одинарных и двойных зубов, дополнительно усиливая их хомутами или стяжными болтами. В последнее время широко используются для усиления соединений стальные перфорированные накладки и уголки, закрепляемые с помощью саморезов.
Рисунок 4. Варианты крепления конькового прогона
Нижние углы стропильной фермы закрепляются на мауэрлате, а верхние на коньковом прогоне.
Такое устройство крыши считается очень надежным. Для устойчивости конструкции в направлении перпендикулярном плоскости стропильных ферм необходимо обеспечить диагональные связи между соседними стропилами. Для этого используют доски, соединяющие низ одной стропильной ноги с серединой следующей.
Рисунок 5. Варианты сплошной обрешетки при устройстве крыши
После установки стропильных конструкций приступают к изготовлению обрешетки. В зависимости от типа кровельного материала делают сплошные или разреженные обрешетки. Но во всех случаях рекомендуется делать двухслойную обрешетку. Непосредственно на стропилах закрепляется гидробарьерный материал. Лучше всего использовать в этом качестве диффузионную мембранную пленку, которая не пропускает воду внутрь чердака, но пропускает водяные пары изнутри наружу. Поверх этой пленки вдоль стропил набиваются бруски, образующие так называемую контробрешетку. И уже на ней монтируется собственно обрешетка. Такая конструкция обеспечивает гидроизоляцию нижележащего слоя утеплителя, а зазор, образуемый контробрешеткой, позволяет свободно вентилироваться пространству между утеплителем и кровлей.
Рисунок 6. Варианты разреженной обрешетки при устройстве крыши
При устройстве крыши обрешетка изготавливается из брусьев или досок, укладываемых перпендикулярно стропилам с шагом, определяемым в зависимости от применяемого кровельного материала. В случае использования мягких рулонных материалов применяется сплошная обрешетка. В последнее время для изготовления сплошной обрешетки чаще используют не доски, а влагостойкую фанеру или ориентированно-стружечную плиту (ОСП).
Следует помнить, что обрешетка служит не только основанием для укладки кровельного материала, но она еще и придает дополнительную устойчивость стропильным конструкциям, поэтому ее крепление к стропилам должно быть надежным. Прибивать ее следуют гвоздями, длина которых втрое превышает ее толщину.
Рисунок 7. Схема «кровельного пирога» при утепления кровли в процессе ее устройства
По статистике в среднем 25% тепловых потерь в доме приходится на крышу. Чтобы уменьшить эти потери
Но дело не только в экономии тепла. Неправильный температурный режим приводит к тому, что в холодное время года деревянные конструкции крыши подвергаются активному воздействию конденсата, что отрицательно сказывается на их долговечности.
Теплоизоляция крыши обеспечивается установкой матов из теплоизоляционного материала изнутри между стропилами. Самым распространенным, и одним из самых лучших теплоизоляционных материалов для этой цели является минеральная базальтовая вата. Она не впитывает влагу, а сделанные из нее маты отлично держат форму.
Рисунок 8. Пример монтажа обрешетки и гидроизоляции
Благодаря использованию двухслойной обрешетки и мембранной пленки мы уже обеспечили необходимые условия вентиляции и гидроизоляции утеплителя с внешней стороны. Теперь необходимо еще организовать пароизоляцию изнутри. Для этого всю внутреннюю поверхность нужно покрыть пароизоляционной пленкой, закрепив ее степлером к стропилам. Швы закрепляются специальной герметизирующей лентой.
Ну и наконец, для завершения темы «Устройства крыши» нам осталось разобраться с кровельным материалов и способом его укладки. У каждого кровельного материала своя технология укладки, поэтому просто рассмотрим, какие их виды сейчас пользуются наибольшей популярностью.
Еще недавно самыми популярными кровельными материалами были асбоцементный шифер и листовая оцинкованная сталь, но сейчас оба этих материала сдают свои позиции. Асбоцемент перестают применять, потому что это экологически грязный материал. А листовая оцинкованная сталь, не смотря на массу своих преимуществ, теряет популярность из-за того, что изготовление кровли из этого материала требует много квалифицированного ручного труда и потому обходится недешево.
Сейчас из кровельных материалов наиболее популярны металлочерепица и профнастил. Металлочерепица изготавливается из оцинкованной стали с многослойным полимерным покрытием.
Она легкая, проста в монтаже, выпускается в самых разнообразных цветах. Срок службы – 25-50 лет. Профнастил выпускается как из обычной оцинкованной стали, так и из стали с покрытием как у металлочерепицы и, соответственно, имеет такие же характеристики.
Популярны и их неметаллические аналоги – мягкая черепица и ондулин или еврошифер. И тот и другой материал изготавливаются на битумной основе, гарантийный срок эксплуатации – 15 лет.
Устройство крыши дома: элементы и технология монтажа
Знать устройство крыши поможет правильно провести ее монтаж, а значит и надежно защитить все строение от атмосферных явлений. А из каких основных элементов и систем состоит эта конструкция? Какие существуют нюансы монтажа? Давайте разберемся.
Содержание
- Деревянные конструкции крыши
- Устройство крыши — кровельный «пирог»
Деревянные конструкции крыши
Любая конструкция для прочности должна быть оснащена каркасом. Именно он будет выдерживать все нагрузки.
Устройство крыши дома также не обходится без создания каркаса. Для этого используются различные деревянные элементы и крепежные приспособления. Среди основных составляющих каркаса кровли можно назвать следующее:
- Верхняя обвязка или мауэрлат;
- Стропильная система;
- Обрешетка.
Мауэрлат – это основа любого крова. В качестве материала для этого элемента используется мощные деревянные брусья. Если дом выполнен из бревен, то мауэрлатом может служить их верхний ряд. Изредка используется армированный бетон.
При строительстве важно надежно закрепить мауэрлат на стене, ведь имен она нем будут держаться все остальные элементы крыши. Также очень важно, чтобы этот элемент был выровнен по горизонтали. Если эти два требования не будут выполнены, то монтаж кровли пройдет некачественно, и в скором времени придется заново браться за инструменты.

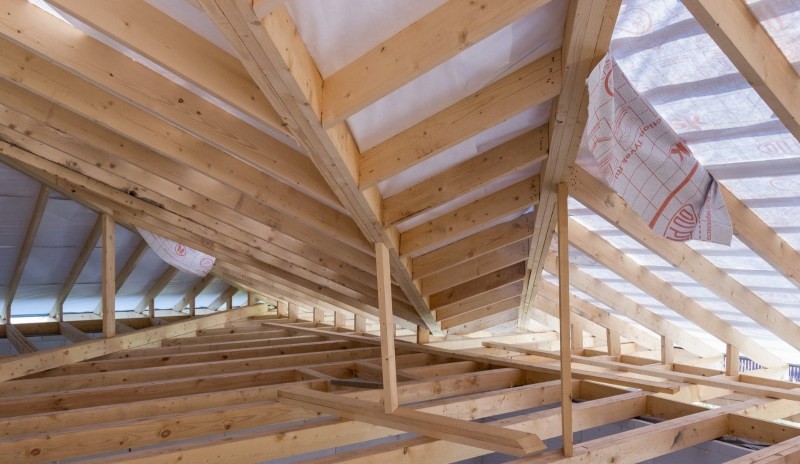

Следующим важным элементом крыши является стропильная система. Для ее создания используются деревянные брусья.
Система состоит из стропил, установленных на мауэрлат или непосредственно на стены дома. Кроме этого, в ее состав входят опорные балки, которые поддерживают всю конструкцию.
Стропильная система полностью повторяет форму будущей крыши. Она имеет столько же скатов, сколько и кровля. Но кроме придания формы стропильная система играет другую, более важную роль. На вашу крышу всегда будут оказывать влияние различные факторы. Ветер, дождь, снег, вес самой кровли и других материалов – все это должна выдержать система стропил. Поэтому ее расчет – эта одна из важнейших задач при строительстве.
Но на стропильную систему трудно настелить кровельный материал. Поэтому используется обрешетка. Такая система представляет собой доски, в определенном порядке закрепленные на стропилах. В результате получается поверхность, на которую можно легко закрепить и кровельный материал, и другие элементы.
Не стоит забывать о том, что дерево может подвергаться опасности со стороны плесени, насекомых и огня.
Чтобы ваша кровля прослужила достаточно долго, все деревянные конструкции крыши нуждаются в защите. Для этого используют различные пропитки, которыми необходимо предварительно обработать все элементы.
Крыша дома – это важный и довольно сложный элемент. В ее состав входят различные системы. Но в первую очередь – это каркас. Именно он будет выдерживать все нагрузки, и поддерживать саму крышу. Каркас состоит из мауэрлата (но в некоторых случаях можно обойтись и без него), стропильной системы и обрешетки. Для их строительства используются деревянные брусья и доски. При этом важно четко просчитать и сконструировать все системы, в противном случае о прочности крыши говорить не приходиться.
Устройство крыши — кровельный «пирог»
Перечисленные выше элементы считаются основой крыши, которая должна поддерживать всю конструкцию и придавать ей прочность. Но стропильная система и обрешетка не сможет защитить ваш дом от атмосферных явлений.
Для этого необходимо монтировать так называемый кровельный «пирог». Именно он будет предохранять вас от дождя и снега.
Это тоже важно знать: Способы крепления мауэрлата для крыши
В первую очередь стоит узнать основные составляющие такого «пирога». Сюда входят следующие слои:
- Пароизоляция;
- Утеплитель;
- Гидроизоляция;
- Кровельный материал.
Каждый из этих слоев «пирога» выполняет свою важную роль. Но тут стоит учитывать, какое чердачное помещение вы будете строить. Если оно будет «холодным», то делать утепление нет необходимости. Но при теплом чердаке, все эти элементы обязательны.
Первым на обрешетку стропил укладывается пароизоляция. Этот барьер не даст влаги из воздуха чердака проникнуть в утеплитель. Следом монтируется теплоизоляционный слой. Тут стоит выбирать легкий материал, чтобы снизить нагрузки на стропила. Как правило, для утепления выбирают минеральную вату.
Очень важным слоем является гидроизоляция.
Ее укладывают как при холодном, так и при теплом чердачном помещении. Гидроизоляция служит дополнительной защитой от проникновения внутрь атмосферных осадков.
Стоит помнить, что между теплоизоляционным материалом и гидробарьером необходимо оставлять пространство в 20-30 мм. Такая воздушная прослойка необходимо для вентиляции крыши. Если ее не предусмотреть, то материалы кровли начнут гнить и вся конструкция быстро придет в негодность.
Заключительным слоем такого «Пирога» служит кровельный материал. Сложность его монтажа зависит от характеристик. Можно украсить свою кровлю керамической черепицей. Такой кров придаст дому респектабельный вид, но вот ее монтаж обойдется вам весьма дорого.
Самым популярным на сегодняшний день вариантом кровельного материала является профилированный лист и металлочерепица.
Такой распространенность есть свои объяснения. Во-первых, эти материалы стоят недорого. Во-вторых, их монтаж не займет много времени. Кроме того, и профилированный лист и металлочерепица служат довольно долго.
Очень часто в кровельный «пирог» добавляется еще один слой. Многие специалисты для улучшения проветривания крыши рекомендуют устанавливать контробрешетку. Поверх слоя гидроизоляции набивается рейки. При этом их направленность должна быть поперек, направлению основной обрешетки. На такое основание монтировать металлочерепицу и профнастил гораздо удобней и надежней.
После установки стропильной системы и других основных элементов каркаса крыши наступает время покрыть все это кровельным «пирогом». Слои паро- и гидроизоляции, утеплителя и самой кровли служит основной защитой от атмосферных явлений. Если сделать все правильно, с соблюдением всех рекомендаций специалистов, то ваша кровля будет надежно защищать вас от любой непогоды.
28 типов конструкций и стилей крыш (с иллюстрациями)
При проектировании здания часто можно считать само собой разумеющимся, что крыша представляет собой единую форму, подходящую для всех, но это определенно не так.
Нужны специалисты по кровельным работам для вашего домашнего или коммерческого проекта? Позвоните нам по телефону 0808 196 7606 .
Узнать, какая крыша и какая из них больше всего подходит для ваших нужд, может оказаться непростой задачей, JTC Roofing собрала 28 типов конструкций крыш, доступных для различных стилей зданий, здесь:
- Крыша капота
- Коробчатая двускатная крыша
- Фонарь Крыша
- Комбинированная крыша
- Крестовая двускатная крыша
- Шатровая крыша
- Изогнутая крыша
- Купольная крыша
- Мансардное окно
- Голландская двускатная крыша
- Плоская крыша
- Передний фронтон
- Двускатная крыша с односкатной крышей
- Гэмбрел Крыша
- Полушатровая крыша
- Шестиугольная крыша беседки
- Шатровая и ендовная крыша
- Джеркинхед Крыша
- Мансардная крыша
- М-образная крыша
- Открытая двускатная крыша
- Парапет крыши
- Шатровая крыша пирамиды
- Крыша солончака
- Односкатная крыша или Skillion
- Простая вальмовая крыша
- Skillion и Lean to Roof
Крыша фонаря
Крыша фонаря имеет внутреннюю стену, построенную над одной секцией крыши, причем эта часть стены часто имеет несколько окон или одно длинное окно.
Секции крыши по обе стороны от вертикальной стены обычно имеют наклон, что позволяет проникать в окна большому количеству естественного света.
