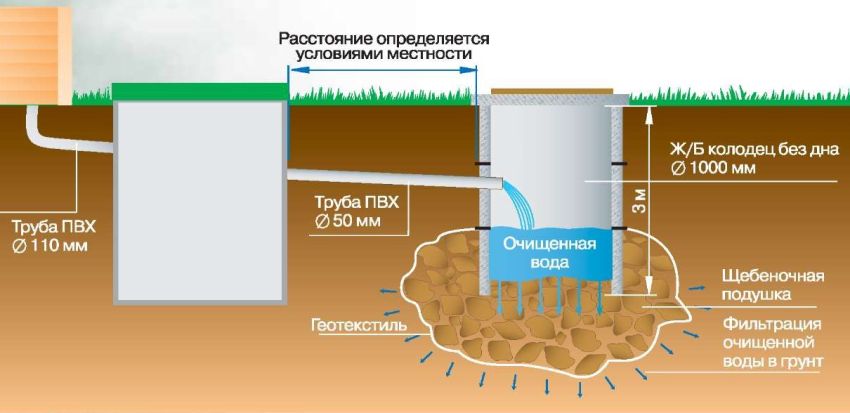

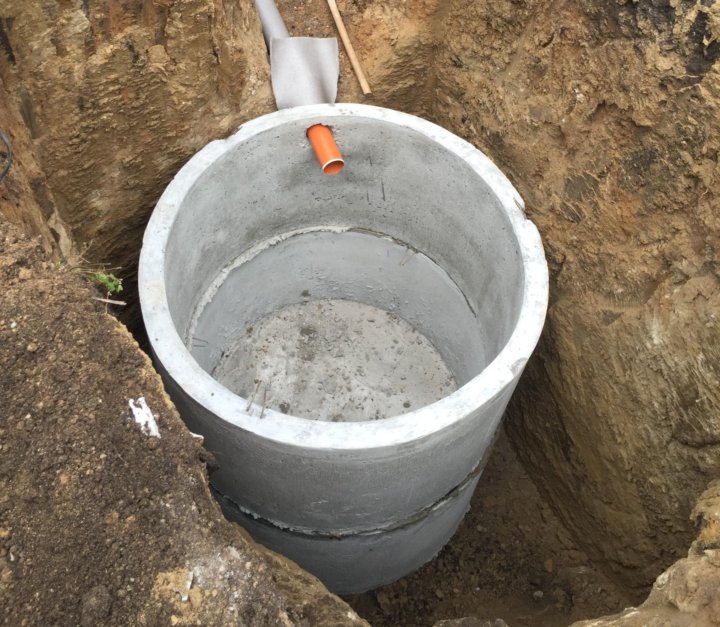

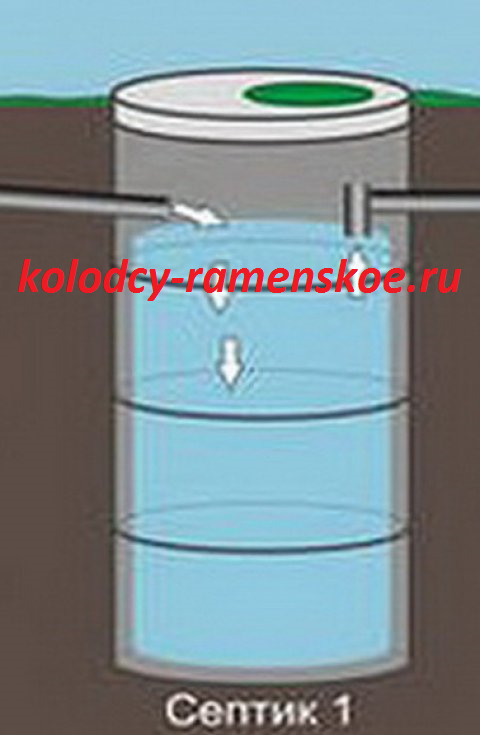

Однокамерный септик без дна из бетонных колец: Однокамерный септик из бетонных колец без дна Московская область

§ 73.31 (b) (i) и (ii) требует, чтобы стенки сборного резервуара имели толщину не менее 2,5 дюймов и были надлежащим образом укреплены. Если резервуар покрыт плитой, она должна быть толщиной 3 дюйма и должным образом армирована.

5.2.2 Сооруженные на месте септиктенки из каменной кладки

Учитывая популярность больших резервуаров из пластика и стекловолокна, SEO-специалисты вряд ли столкнутся с большими септиками, построенными на месте. Тем не менее, SEO-специалисты должны знать правила их использования. § 73.31 (b) (iv) ограничивает использование этих резервуаров, если резервуар превысит 5000 галлонов и будет построен на месте. Когда предлагается такой резервуар, SEO должен убедиться, что резервуар соответствует стандартам Национальной ассоциации бетонщиков в отношении армирования и гидроизоляции. Стандарты можно найти в их публикации, Бетонная кладка фундаментных стен.

5.2.3 Стальные септики

Еще один тип септиков, который становится все более редким с появлением пластиковых и стекловолоконных резервуаров, – это стальные. Стальные резервуары должны соответствовать стандарту Министерства торговли США № 177-62. Таким образом, стальные септики не могут быть построены из резервуаров, созданных для другой цели.

редко используются в наши дни.

5.2.4 Септики из пластика/стекловолокна

Септики также могут быть изготовлены из различных типов пластика, стекловолокна и подобных материалов. Для упрощения в этом руководстве резервуары, изготовленные из таких материалов, будут называться «пластиковыми» резервуарами, независимо от фактического материала, использованного при их изготовлении.

Стальные емкости должны соответствовать федеральному стандарту. Резервуары из сборного железобетона тяжелые и, как правило, продаются только в ограниченном регионе, поэтому в интересах производителя резервуаров спроектировать резервуар в соответствии с государственными нормами. Но, будучи относительно легкими, пластиковые баки могут производиться в других штатах или даже зарубежных странах. Также было обнаружено, что установщики превращают пластиковые резервуары, которые были сконструированы для других целей, в септики. Очень важно, чтобы оптимизатор внимательно осматривал пластиковые баки в процессе проверки.

Правила обращения с сточными водами не касаются пластиковых баков. В § 73.31 (b) (1) говорится: « Резервуары должны быть водонепроницаемыми и изготовлены из прочного и прочного материала, не подверженного чрезмерной коррозии или гниению».   Пластиковые резервуары можно сделать водонепроницаемыми, а пластиковые материалы не подвержены коррозии. Тем не менее, «надежный и долговечный» может создать проблему. В отличие от резервуаров из сборного железобетона, для которых указана минимальная толщина стенки и плиты, для пластиковых резервуаров не существует нормативных требований. Таким образом, специалисту по поисковой оптимизации необходимо проявлять некоторую осмотрительность при одобрении или неодобрении использования конкретного резервуара. Остерегайтесь, однако, при использовании этого усмотрения от SEO может потребоваться защита определения в апелляционном слушании или суде.

Производители пластиковых баков обычно предъявляют ряд требований, которых необходимо придерживаться при установке их баков. Некоторые из требований могут включать:

• Максимальная глубина ниже конечного уровня, на которой может быть установлен резервуар.

• Необходимое использование и минимальное количество определенного материала подстилки (например, песка) под резервуаром.

• Спецификации для типа обратной засыпки, которая может использоваться вокруг или над резервуаром.

• Требование добавления воды в бак при его засыпке.

• Требование, чтобы дно резервуара располагалось выше уровня сезонных высоких вод.

Неправильная установка резервуара может привести к обрушению септика или его всплыванию из-под земли во время периодов или в сырую погоду. Кроме того, неправильная установка обычно приводит к аннулированию гарантии на резервуар. Специалист по поисковой оптимизации может получить требования к установке конкретного септика, посетив поставщика, который продает резервуар, или посетив веб-сайт производителя резервуара.

5.2.5 Неконструктивные требования к септиктенкам

§ 73.31 (c) устанавливает стандарты для неконструктивной конструкции резервуара.

§ 73.31 (c) говорится, что обратная сторона (дно) впускной трубы септиктенка должна быть как минимум на 3 дюйма выше, чем обратная сторона выпускной трубы резервуара.

Впускная труба должна иметь перегородку, выступающую ниже уровня жидкости не менее чем на 6 дюймов, но не превышающую глубину выпускной перегородки. Над входной перегородкой требуется смотровое окно диаметром не более 4 дюймов. Смотровое окно должно быть поднято выше конечного уровня и закрыто заглушкой. Это требование не является обязательным во всех штатах, поэтому специалист по поисковой оптимизации должен с особой тщательностью проверить это, если установщик использует пластиковый септик или если септик импортирован из другого штата.

Выпускная перегородка каждого резервуара или отсека должна иметь глубину не менее 40 % от глубины жидкости. Если резервуар цилиндрической формы и установлен горизонтально, перегородка должна проходить только на 35%.

Как впускная, так и выпускная перегородка должны выступать не менее чем на 1 дюйм над уровнем жидкости.

Газоотвод должен быть обеспечен между каждым танком или отсеком.

Выпускная перегородка каждого резервуара должна быть оборудована фиксатором твердых частиц. Улавливатель твердых частиц представляет собой устройство, предназначенное для предотвращения выхода твердых частиц из резервуара, когда они находятся во взвешенном состоянии из-за турбулентности, вызванной газами разложения, поднимающимися со дна резервуара. Из-за этого удерживатели твердых частиц иногда называют газоотражателями.

Улавливатель твердых частиц может быть простым в виде пластиковой пластины под перегородкой или сложным в виде фильтра для сточных вод.

Должен быть обеспечен доступ к каждому баку/отсеку. Если отверстие для доступа квадратное, минимальные размеры должны составлять 20 дюймов на 20 дюймов. Если отверстие для доступа круглое, оно должно быть не менее 20 дюймов в диаметре. Если отверстие для доступа будет находиться под землей, его нельзя закапывать глубже, чем на 12 дюймов. Доступ может быть расширен до класса. В этом случае крышка должна иметь достаточный вес или быть надежно запертой от несанкционированного доступа. Крышки, находящиеся над поверхностью, должны иметь ровную поверхность для отвода дождевых стоков от доступа.

5.2.6 Септики, используемые для альтернативных систем

Ссылаясь на исследования, которые показывают, что резервуары прямоугольной формы могут работать лучше, чем резервуары цилиндрической формы, DEP обычно запрещает использование резервуаров цилиндрической формы для установок, классифицируемых как альтернативные или экспериментальные системы. Специалисты по поисковой оптимизации должны обеспечить, чтобы в выдаваемых ими альтернативных или экспериментальных разрешениях указывалось, что можно использовать только септики прямоугольной формы, и следить за этим во время проверок установки.

5.2.7 Фильтры сточных вод в качестве перегородок септиктенка

§ 73.31 (c) (v) требует использования удерживателя твердых частиц на выпускной перегородке последнего септиктенка/отсека. Фильтр для сточных вод может заменить улавливатель твердых частиц. Некоторые производители систем могут зайти так далеко, что требуют использования фильтров для сточных вод определенных марок и моделей. Не все фильтры для сточных вод одинаковы, поскольку качество фильтрации может различаться. СЭО должен знать требования к конкретному типу канализационной системы, которая будет установлена.

Фильтры сточных вод необходимо периодически очищать. Поэтому над фильтром должен быть обеспечен доступ соответствующего размера. Не допускайте установки фильтра, который нельзя снять снаружи септика.

5.2.8 Монтаж трубопровода

После установки септика необходимо установить трубопровод. В § 73.21 (j) говорится, что «канализационные трубы здания должны быть соединены с очистными резервуарами с помощью водонепроницаемых механических уплотнений или гидравлического цементирования. [] Использование портландцемента для цементного раствора не допускается». Надлежащая герметизация резервуара необходима для предотвращения утечки сточных вод из резервуара или просачивания грунтовых вод.

6.0   Обязанности сотрудника по контролю за очисткой сточных вод

Ответственный за проверку септика должен проверить септик, чтобы убедиться, что он соответствует требованиям плана и нормативным спецификациям. Кроме того, специалист по поисковой оптимизации должен:

• Проверить, установлен ли уровень в баке. Резервуары, установленные неравномерно, могут привести к короткому замыканию (твердые частицы или накипь выходят из резервуара) или стокам обратно в канализацию здания.

• Проверьте внутреннюю часть септиктенка на наличие трещин, которые могли образоваться при транспортировке или установке резервуара. (Примечание: смотрите снаружи резервуара. Никогда не входите в резервуар.)

7.0   Как это сделать лучше

Правила устанавливают минимальные стандарты для установки септика. Есть и другие вещи, которые установщик может сделать, чтобы улучшить качество работы. Помните, что если этого не требует местное постановление, SEO может только предложить установщику сделать следующее:

• Засыпка резервуара: SEO должен рекомендовать установщикам засыпать в отверстие слой песка или гравия толщиной от 6 до 12 дюймов перед установкой септика. Эта подстилка облегчит выравнивание резервуара. Песок или гравий также амортизируют резервуар и уменьшают вероятность его растрескивания.

• Уплотнение перекопа: обычно засыпка вокруг септика со временем оседает. Когда почва под трубами оседает, вес почвы над трубой, а также посторонний вес, например люди, идущие по трубе, могут вызвать ее изгиб. Это может привести к провисанию трубы и/или растрескиванию раствора в септике. Провисания трубы можно избежать, утрамбовав засыпку на концах резервуара, чтобы уменьшить схватывание. Трубы, входящие и выходящие из резервуара, должны быть уложены в утрамбованный грунт.

• Проверка резервуара водой: септики могут протечь. Утечки могут быть результатом неправильной конструкции, трещин при транспортировке или установке резервуара, недостаточной герметизации уплотнений или неправильной герметизации впускных и выпускных труб. Негерметичный резервуар может привести к просачиванию сточных вод в почву без надлежащей очистки. Это также может привести к попаданию грунтовых вод в резервуар и нарушению процесса очистки. Таким образом, DEP предложил следующий процесс проверки резервуаров после того, как они были настроены и были установлены впускные и выпускные трубы:

1. Установить бак.

2. Установите впускную и выпускную трубы. Закройте концы.

3. Установите все стояки.

4. Наполните водой до уровня не менее 2 дюймов выше самого высокого соединения на стояках.

5. Оставить на 24 часа.

6. Наполните водой до исходного уровня.

7. Оставить на 1 час.

8. Если уровень воды понизился, бак не является должным образом герметичным.

Опять же, эти предложения не должны применяться, если они не требуются местными постановлениями по очистке сточных вод.

8.0 Формулы для определения размеров резервуаров

8.1 Расчет внутренней емкости прямоугольного септического бака на дюйм глубины

1. Измерьте длину и ширину задних задних. толщина стенок бака.

3. Используйте таблицу для определения количества галлонов на дюйм.

4. Измерьте глубину бака ниже начальной точки (нижняя часть выпускной трубы).

5. Умножьте количество галлонов на дюйм на количество дюймов ниже выпускного отверстия.

6. Результатом будет внутренняя емкость бака в галлонах. . Ширина бака составляет 66 дюймов.

2. Вычтите толщину стенок резервуара.

Стены толщиной 3 дюйма. На каждую длину приходится две стены. Длина резервуара составляет 78 дюймов минус 6 дюймов стенок резервуара = внутренняя длина 72 дюйма.

Стены толщиной 3 дюйма. Две стены по ширине. Ширина резервуара составляет 66 дюймов минус 6 дюймов стенок резервуара = внутренняя ширина 60 дюймов.

3. Используйте таблицу для определения количества галлонов на дюйм.

Внутренняя ширина 60 дюймов и внутренняя длина 72 дюйма дают 18,7 галлона на дюйм.

4. Измерьте глубину резервуара ниже начальной точки (нижняя часть выпускной трубы).

Глубина от выходного инвертора составляет 48 дюймов.

5. Умножьте количество галлонов на дюйм на количество дюймов ниже выпускного отверстия.

48 дюймов (внутренняя глубина) умножить на 18,7 (галлонов на дюйм) = 897,6 галлонов

6. Результатом будет внутренняя емкость бака в галлонах 897,6 галлона.

8.2 Формула для расчета внутренней емкости цилиндрического септиктенка на дюйм глубины

1. Измерьте внешний диаметр бака.

2. Вычтите толщину стенок резервуара, чтобы получить внутренний диаметр резервуара. Разделите это на 2, чтобы получить внутренний радиус.

3.  Измерьте глубину резервуара ниже выпускного отверстия.

4. Переведите все измерения в футы.

5. Используйте следующие формулы для определения объема резервуара в кубических футах:

кубических футов = p x (внутренний радиус в квадрате)

кубических футов x 7,48 = галлонов

3-дюймовая боковая стенка, бак будет иметь внутренний диаметр 60 дюймов или 5 футов . Он имеет глубину ниже выходного инвертора 48 дюймов или 4 фута . р = 3,14 .

5 ÷ 2 = 2.5                         (internal radius x internal radius)

2.5   x 2. 5   = 6.25 . (внутренний радиус x внутренний радиус)

3,14   x 6,25 = 19,62              ( p x internal radius)

19.62  x 4 = 78.48            (times height = cubic feet)

78.48 x 7.48 = 587                (умножить на 7,48 = галлоны

Объем бака приблизительно равен 587 галлонам.

0161 9.0  Полевые диаграммы SEO

Ваше время для оптимизатора ценно. Таким образом, PASEO подготовила диаграммы, чтобы SEO-специалисты могли быстро проводить полевые расчеты. Схемы можно скачать по ссылке. Распечатайте их для использования в полевых условиях

9. 1 Полевая таблица для определения минимального размера септиктенка на основе количества спален

9.2  Таблица для определения емкости прямоугольного резервуара в галлонах на дюйм

9.3  Таблица для определения внутренней емкости Цилиндрический резервуар в галлонах

10.0 Правила, касающиеся строительства и размещения септиков

Правила DEP по строительству и размещению септиков можно найти в главе 73, и они перепечатаны здесь.

§ 73.31. Стандарты для септиков.

 (a)  Емкость.

   (1)  Минимальная емкость септика для жидкости для любой установки составляет 900 галлонов.

   (2)  Для жилых единиц на одну семью, не обслуживаемых системой на территории сообщества, для определения требуемой емкости септиктенка должен использоваться минимальный дневной расход 400 галлонов в день. Эта цифра должна быть увеличена на 100 галлонов за каждую дополнительную спальню сверх трех. Указанный суточный расход предусматривает использование измельчителей мусора, автоматических стиральных машин, посудомоечных машин и умягчителей воды.

   (3)  Минимальная вместимость септиктенка рассчитывается по следующей таблице с использованием расчетных потоков сточных вод из параграфа (2) или § 73.17(a)–(c) (относительно потоков сточных вод):

Расчетный расход, галлон в сутки Емкость бака в галлонах

0 — 500 (3,5 x поток, превышающий 400 г. Превышение 5000 г.п.н.) + 8000

7500 — 10000 (1,35 x Поток, превышающий 7500 г.п.н.) + 11625

10000 + (1,5 x ежедневно) 0174

    Примечание. Септики могут быть соединены последовательно для достижения требуемой емкости.

 (b)    Строительство.

    (1)  Емкости должны быть водонепроницаемыми и изготовлены из прочного и прочного материала, не подверженного чрезмерной коррозии или гниению.

     (i)   Сборные железобетонные резервуары должны иметь минимальную толщину стенок 2 1/2 дюйма и должным образом армированы.

     (ii)   Сборные плиты, используемые в качестве покрытия, должны иметь толщину не менее 3 дюймов и должным образом армироваться.

  (iii)   Резервуары вместимостью 5000 галлонов или меньше не могут быть построены из блоков, кирпичей или аналогичных каменных конструкций.

     (iv)   Резервуары вместимостью более 5000 галлонов могут быть изготовлены на месте в соответствии со стандартами Национальной ассоциации бетонщиков по армированию и гидроизоляции, как указано в последнем издании ее публикации «Бетонная кладка фундаментных стен». , » авторское право 1957 NCMA .

     (v)   Стальные резервуары должны соответствовать стандартам Министерства торговли США 177-62.

   (2)  Глубина жидкости в любой цистерне или ее отсеках должна быть:

     (i)   Не менее 2 1/2 и не более 5 футов для цистерн вместимостью 600 галлонов или менее .

     (ii)   Не менее 3 футов и не более 7 футов для резервуаров вместимостью более 600 галлонов.

   (3)  Ни один резервуар или отсек не может иметь внутренний горизонтальный размер менее 36 дюймов.

    (4)  Септики должны состоять из резервуаров с несколькими отсеками или из нескольких резервуаров. Вместимость первого отсека или цистерны должна быть по крайней мере такой же, как и у второго, но не должна превышать вдвое вместимость второго. Резервуары или отсеки должны быть соединены последовательно, и их количество не может превышать четырех в любой установке.

 (c)  Впускные и выпускные соединения.

   (1)  Дно впускного отверстия должно быть как минимум на 3 дюйма выше дна выпускного отверстия.

   (2)  Впускные перегородки или вентилируемые тройники должны выступать ниже уровня жидкости не менее чем на 6 дюймов. Проникновение впускного устройства не должно превышать проникновение выпускного устройства.

   (3)  Выпускные перегородки или вентилируемые тройники каждого резервуара или отсека должны проходить ниже поверхности жидкости на расстояние, равное 40% глубины жидкости. Заглубление выпускных перегородок или тройников в горизонтальных цилиндрических резервуарах должно быть равно 35 % глубины жидкости.

(4) Впускные и выпускные перегородки или вентилируемые тройники должны выступать над уровнем жидкости примерно на 1 дюйм от верха резервуара. Между отсеками и каждым баком должна быть предусмотрена вентиляция.

   (5)  Выпускные перегородки или вентилируемые тройники последнего отсека или резервуара должны быть оборудованы фиксатором твердых частиц.

 (d)  Доступ к резервуару для обработки.

   (1)  Доступ к каждому резервуару или отсеку резервуара должен быть обеспечен люком с внутренним размером не менее 20 квадратных дюймов (20 x 20) или в диаметре со съемной крышкой. Верхняя часть резервуара, содержащего люк, или верхняя часть удлинителя люка не должна быть более чем на 12 дюймов ниже уровня грунта.
