Можно ли подключить трехфазный счетчик к однофазной сети, как он будет работать

Александр Георгиевич Кондратьев

По образованию инженер-электрик, работал электронщиком, главным инженером на пищевом предприятии, генеральным директором строительной организации.

В жизни возникают ситуации, которые требуют быстрого решения. К таким случаям относится подключение частного дома, дачи, гаража, коттеджа к электросети. По ряду причин бывает необходимо использовать трехфазные устройства. Поэтому хозяину необходимо знать, можно ли подключить трехфазный счетчик к однофазной сети.

Содержание

  1. В каких случаях разрешено подключать трехфазный счетчик к однофазной сети
  2. Основные правила подключения
  3. Предварительный этап
  4. Схема подключения
  5. Возможные проблемы

В каких случаях разрешено подключать трехфазный счетчик к однофазной сети

В технической документации на трехфазный счетчик сказано, что его можно применять только в трехфазной сети переменного тока. Но это рекомендации завода изготовителя.

Если посмотреть устройство прибора, то станет понятно, что он состоит из трех самостоятельных блоков, объединенных одним блоком учета потребленной электроэнергии.

Это значит, что нет никаких противоречий для использования его в сети 220 вольт. Но стоимость однофазного счетчика меньше.

Поэтому необходимо разобраться, когда возможно подключение трехфазного счетчика к однофазной сети:

  • У собственника нет однофазного прибора, но имеется трехфазный счетчик, и он хочет его использовать. Например. если нужен счетчик электроэнергии в гараж;
  • Владельцу выданы технические условия на подключение трехфазного напряжения, но энергосистема в настоящее время не имеет таких технических возможностей. А собственник приобрел необходимые комплектующие согласно проекту;
  • Требуется подключить нагрузку более 10 Квт к однофазной сети.

Также можно установить прибор учета в гараже или садовом домике. То есть там, где оплата происходит по общему счетчику, а индивидуальные служат для расчета между собственниками и правлением.

Основные правила подключения

Подключение однофазных и трехфазных приборов учета не сильно отличается. Прежде всего, необходимо изучить инструкцию по эксплуатации обоих электросчетчиков. И знать, чем отличается трехфазное напряжение от однофазного. Для подключения последнего применяются два провода — ноль и фаза.

При подключении дома к сети трехфазного напряжения подводятся четыре провода: три фазные и один нулевой. Подключать должны электромонтажники, имеющие допуск к обслуживанию электросетей. Однако подсоединение к линии не представляет большой сложности. С ней справится любой человек, умеющий читать схемы и разбирающийся в электрике.

Предварительный этап

Прежде чем приступить к монтажу, требуется подготовить место работы и комплектующие. Ничего не должно мешать.

Прежде всего, собирается щиток, где на DIN-рейку устанавливают счетчик и автоматы. Количество которых зависит от величины нагрузки.

Для бесперебойной работы рекомендуется установить резервные автоматы — не менее одного.

Чтобы выполнить монтаж, необходимо иметь инструменты:

  • Плоскогубцы с изолированными ручками;
  • Тестер или мультиметр;
  • Набор отверток и ключей.

Надо изучить схемы подключения счетчиков. Принять меры для обеспечения техники безопасности.

Схема подключения

Перед подключением следует разобраться, в чем состоит разница в схемах подключения электросчетчиков.

Однофазный счетчик. Для подсоединения к сети используются два провода, фазный и нулевой, напряжением 220 вольт. Этого достаточно для нормальной работы прибора.

К трехфазному подходят четыре провода. Три фазных и один нулевой. Напряжение между фазой и нулем составляет 220 вольт, а между фазами 380 вольт.

Как уже говорилось, электросчетчики на три фазы конструктивно представляют собой три однофазных. А это значит, что допускается подключение трехфазного счетчика в однофазную сеть. Отсутствие двух фазных проводов не должно служить препятствием включения прибора в работу.

Для этого необходимо собрать схему:

  • Фазный провод подключить к клемме А или первому контакту;
  • Со второго контакта снимается напряжение после электросчетчика и подключается к автомату. Далее к нагрузке;
  • Нулевой провод соединяют с контактом №7. С восьмого контакта провод подсоединяется к гребенке. Откуда разводится к потребителям;
  • Контакты 3, 4, 5, 6 остаются не задействованными.

Общая схема имеет вид:

  • Вводной автомат перед счетчиком, защищающий счетчик от бросков подходящей сети;
  • Электросчетчик;
  • Автоматы нагрузки, защищают линию от перегрузки.

Возможные проблемы

Технических проблем с подключением возникнуть не должно. При этом показания счетчика будут отображаться корректно на табло прибора учета.

Разберем различные ситуации и возможные проблемы:

  • Подключения дома с нормальной нагрузкой, не превышающей 10 Квт. В этом случае возникает проблема с регистрацией прибора. Сбытовая организация вправе не поставить его на учет и опломбировать. Аргументируя тем, что электросчетчик используется не по назначению. Хотя строгих правил не существует, инспектор формально будет прав. Все будет завесить от инспектора;
  • Выданы технические условия на подключение дома к трехфазной сети, но технические возможности отсутствуют. В этом случае инспектор вправе зарегистрировать прибор и опломбировать. Но он даст временное разрешение, которое длится годами, пока электросети не исправят положение;
  • Выдано разрешение на подключение к однофазной сети мощности 15 Квт. Электросети на это идут крайне редко, но в жизни такое случается. Однофазные счетчики рассчитаны на токи, не превышающие 60А. А нагрузка 15 Квт потребляет ток 75 А. Трехфазный счетчик прямого включения рассчитан на 100 А. Поэтому, в качестве исключения, энергосбыт даст разрешение на монтаж трехфазного счетчика;
  • Установка прибора учета в гараже или садоводческом товариществе. Здесь все просто. Местному электрику абсолютно все равно, какой прибор учета установлен в боксе или домике. Главное, чтобы он показывал расход электроэнергии правильно.

Из вышесказанного можно сделать вывод, что трехфазные приборы учета электроэнергии использовать в однофазной сети можно. Показания расхода электроэнергии отображаются верно. Однако при регистрации возникают проблемы, решение которых зависит от инспектора обслуживающей организации.

Полезная статья? Оцените и поделитесь с друзьями!

Вопрос №39 — Чем трехфазный счетчик отличается от однофазного?

Last Updated on 17.11.2017 by Sia

По окончании строительства своего одноэтажного дома, возникла необходимость вести учет расхода электроэнергии, так как в здании установлен мощный водонагревательный котел. При выборе прибора учета появился такой вопрос, чем отличается однофазный счетчик от трехфазного?

Наш специалист отвечает:

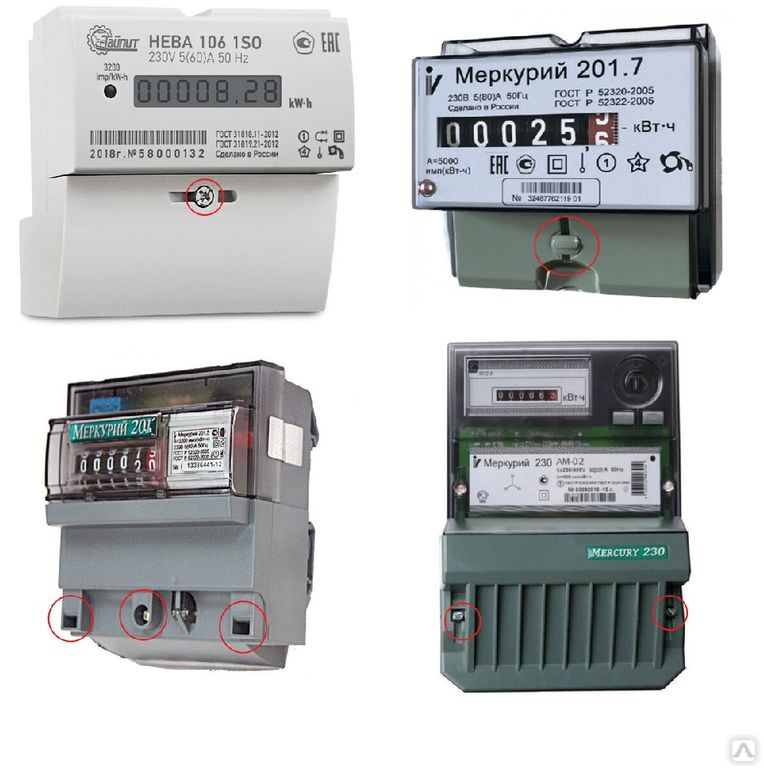

Однофазный счетчик – это прибор, применяемый для учета электроэнергии и контроля над ее расходом. Устанавливается данный агрегат в двухпроводных сетях, при стандартном напряжении 220 V. Трехфазный же прибор производит учет электричества в трех и четырехпроводных сетях с переменным током частотой 50 Гц, напряжение в данном случае составляет 380 вольт. В этом и состоит главное отличие 3-фазного счетчика от однофазного.

Следует понимать, в каких помещениях устанавливается тот или иной агрегат. Прибор с одной фазой целесообразно размещать в жилых домах, офисных зданиях, магазинах, а также в гаражах или на дачах. Однофазные электросчетчики устроены незамысловато и достаточно просты в эксплуатации. Снимать с них показания не составляет труда. Электросчетчики с одной фазой имеют маркировку «СТ».

Схема подключения трехфазного счетчика

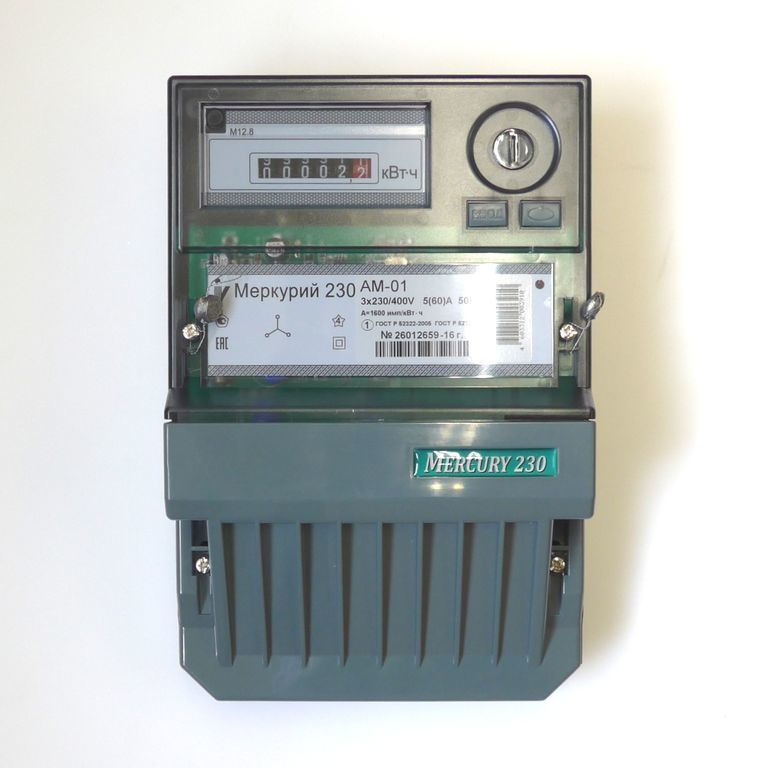

Более сложно устроены трехфазные датчики (маркировка «СТ»). Их применяют на предприятиях и промышленных объектах, требующих значительно большего количества электроэнергии. Данные приспособления обладают возможностью точно измерять электричество. Питание для них требуется соответственно трехфазное. Устанавливают, если в помещении отсутствует нулевой провод. Но если нулевой провод имеется, используют четырехпроводной счетчик.

Для трехфазной цепи подходит только соответствующий счетчик. Но если по каким-либо причинам, для жилого помещения был приобретен трехфазный счетчик, ничего страшного в этом нет. Ведь более мощные агрегаты вполне можно подключать к сети и с одной фазой.

Стоит учитывать, что ток, распределяемый для 3-фазного счетчика, обладает большей мощностью, чем у противоположного прибора. В жилых помещениях, площадью менее ста квадратных метров это попросту неоправданно, возрастают риски перенапряжения, а вследствие, короткого замыкания. Для установки трехфазного агрегата необходимо получить соответствующее разрешение и документы в энергосбытовой конторе. Это требует дополнительного времени и сил.

Но если в большом доме имеются водонагревательные котлы и другие мощные приборы, имеет смысл установить мощный счетчик, обеспечивающий подачу большего количества электроэнергии.

Видео: Обзор однофазного однотарифного электросчетчика

Поделиться с друзьями:

Рубрики

Cтатьи

  • Новые
  •  /
  • Популярные

[block]

Рубрики

[block]

Cтатьи

  • Новые
  •  /
  • Популярные

Рубрики

Cтатьи

  • Новые
  •  /
  • Популярные

Adblock
detector

Китайский производитель автоматических переключателей, счетчик электроэнергии, поставщик счетчиков электроэнергии

Дом Производители/Поставщики

Подробнее

Список продуктов

Выбранные поставщики, которые могут вам понравиться

Meurosurgery Power Device Цифровой монитор артериального давления Измеритель уровня глюкозы

Свяжитесь сейчас

Тестер качества воды Солемер воды Измеритель солености Тестер 0-50 Ppt Диапазон измерения Измерение для воды Вино Спа Аквариумы

Свяжитесь сейчас

Портативный солемер пищевой пресноводный аквариум измеритель солености тестер анализатор качества воды цифровой измеритель солености

Свяжитесь сейчас

Солемер Тестер Цифровой Солемер для аквариума Тестер качества воды Измеритель температуры

Свяжитесь сейчас

Geya 96*96 мм Gy8e-3s9 AC 220 В с RS485 многофункциональный умный цифровой дисплей измеритель мощности 3 фазы

Рекомендуемый продукт

Свяжитесь сейчас

Стандартный коробчатый генератор Geya для жилого дома с автоматическим переключателем

Свяжитесь сейчас

Стандартный коробчатый генератор Geya для жилого дома с автоматическим переключателем

Свяжитесь сейчас

Jetshark 4 переплетения 100 м сильная силовая леска PE плетеная многоцветная леска черная этикетка 10 метров в одном цвете

Свяжитесь сейчас

Интеллектуальный автоматический переключатель генератора ATS с ЧПУ, электрическое руководство

Рекомендуемый продукт

Свяжитесь сейчас

ЧПУ Ycs1 Ga Type2p/3p/4p ATS 100A 160A 250A 400A 630A 1000A 1250A 1600A 2000A 2500A 3200A Двойной автоматический переключатель питания ATS

Рекомендуемый продукт

Свяжитесь сейчас

CNC Ddsy726 DIN-рейка Однофазный электронный ЖК-дисплей Мощность Счетчик энергии

Рекомендуемый продукт

Свяжитесь сейчас

Счетчики электроэнергии и тарифы | CLOU GLOBAL

Опубликовано 17 декабря 2019 г. автором LaoRen
Последнее обновление 30 сентября 2022 г.
Время чтения: 5 мин, 4 изображения, 1,5 тыс. просмотров

Счетчики энергии и тарифы

прилавок. Этот счетчик был напрямую связан с потребляемой энергией. Ежемесячный счет был выставлен на основе разницы показаний между прошлым месяцем и фактическим месяцем (плюс, в конечном итоге, некоторые сборы за обслуживание).
Ставка за единицу была установлена ​​коммунальным предприятием исходя из их затрат на производство или покупку электроэнергии.

однотарифный счетчик

Усовершенствованные электромеханические счетчики имели два счетчика (дневной/ночной тариф).
Инкремент счетчика был переключен в определенное время либо внешними часами, либо регулировкой пульсаций (низкочастотный сигнал линии электропередач). Ночной тариф за единицу обычно был дешевле.

Таким образом, клиент знал, что он экономит деньги, используя определенные приборы в ночное время (например, бойлер, стиральную машину).

Преимущество коммунальных предприятий заключалось в снижении потребления в дневное время и в улучшении контроля за выработкой электроэнергии.

Затем мы получили электронные счетчики энергии

Эти счетчики все еще регистрируют фактическую мощность в течение определенного времени. Но микропроцессор внутри этих счетчиков позволяет использовать всевозможные дополнительные регистры и методы расчета. Поэтому коммунальщики вводят различные тарифы и структуры.
Если ваша вырабатываемая мощность всегда соответствует потребляемой мощности, то от оперативного управления сетью нет необходимости вводить тарифы.

Объяснение некоторых тарифов

Обратите внимание, что это очень краткий обзор, вам, как конечному потребителю, необходимо проконсультироваться со своим поставщиком электроэнергии. Все диаграммы в этом посте качественные. Данные значения приведены для примера. Целевая аудитория – энергетические компании, коммунальные службы и энергораспределители.

Единый тариф

Цена за единицу всегда одинаковая. (За исключением обновления цен на коммунальные услуги.)

Структура тарифов на время использования (TOU)

Поставщик электроэнергии предлагает более дешевую электроэнергию в периоды, когда в сети наблюдается более низкий спрос (в непиковый период). В основном, в разное время суток за электроэнергию взимаются разные тарифы. Все идет нормально.
Но не стоит недооценивать сложность всей структуры УИ. Вы должны иметь дело с днями, выходными, сезонами, особыми днями…
Без поддерживающей системы AMI невозможно правильно обрабатывать тарифы TOU.
Ознакомьтесь со структурой тарифов TOU здесь.

Преимущества очевидны. В зависимости от фактического наличия электроэнергии тариф меняется. Это хороший способ позволить клиентам получить выгоду от перепроизводства.
Но сложно объяснить этот тариф своим клиентам.

хороший пример неправильного использования TOU

На приведенной выше диаграмме показаны часы дня по оси x и цена за кВтч по оси y. Определены восемь тарифов TOU (от 15 центов до 50 центов с шагом 5 центов).
Энергетическая компания имеет солнечную электростанцию, поэтому днем ​​есть слив, но это вы уже видели.
Ключевой вопрос: Как объяснить этот тариф конечному пользователю? Цена за единицу часто меняется.
На самом деле приведенная выше диаграмма действительна только для каждого второго четверга лета, кроме выходных и религиозных праздников. (Видите проблему в том, чтобы научить своего клиента?)

Практически никто этого делать не будет, но при времени использования тарифа это возможно.

Ступенчатый тариф

Цена за единицу ступенчато увеличивается вместе с потребляемыми единицами. В примере показан ступенчатый тариф с тремя ступенями. В начале каждого расчетного периода потребитель будет начинать с 0 кВтч на учете. Расчетным периодом для ступенчатого тарифа обычно является конец месяца.

пример для ступенчатого тарифа

При использовании ступенчатого тарифа коммунальное предприятие может снизить общую требуемую энергию. Клиент адаптирует свое потребление за счет стоимости.

Блочный тариф

Цена за единицу уменьшается по блокам вместе с потребленными единицами. В примере показан блочный тариф с тремя блоками. В начале каждого расчетного периода потребитель будет начинать с 0 кВтч на учете. Расчетным периодом для блочного тарифа обычно является конец месяца.

пример блочного тарифа

Преимущество блочного тарифа в том, что коммунальное предприятие покрывает первоначальную стоимость поставки энергии с первыми блоками.

Тариф до востребования

Тариф по требованию применяется в основном к промышленному потребителю. Счет-фактура может состоять из нескольких частей:
– потребление в месяц в кВтч
– стоимость за кВт согласно регистру максимального потребления
Большинство коммунальных служб предоставляют таблицу с разной стоимостью потребления для разных диапазонов мощности
– штраф за сверхнормативное использование реактивная энергия (кварч)

Зеленый тариф

Этот тариф не имеет отношения к учету, он носит рекламный характер.
