Однотрубная система: Однотрубная система отопления частного дома своими руками
Однотрубная система отопления
Пик популярности однотрубной системы отопления (также известной под названием Ленинградка) пришёлся на времена Советского Союза. Это было вызвано тем, что в условиях активного строительства многоэтажек государство стремилось экономить на каждой мелочи. А при монтаже однотрубных отопительных систем экономия на протяжённости инженерных коммуникаций и объёмах используемого материала (собственно, трубах отопления, а также перемычках, обратных стояках и т.д.) получается значительной. Плюс ко всему, такие конструкции относительно просто и быстро монтируются. Но использовать данную схему можно не только в многоэтажках типовой застройки, но и в небольших частных домах индивидуальных проектов, а также же в загородных коттеджах большой площади. Принцип действия системы в этих случаях не меняется.
Устройство однотрубной системы отопления
Если попытаться объяснить устройство ленинградки образно, то её конструкцию можно сравнить с кольцом, украшенным с одной стороны драгоценным камнем.
Виды однотрубных отопительных систем
В зависимости от способа монтажа, существуют горизонтальные и вертикальные однотрубные отопительные системы.
Горизонтальные конструкции.
В горизонтальной конструкции трубы располагаются параллельно полу — на небольшом расстоянии над ним, или внутри него. Обязательно использование теплоизоляции для уменьшения потерь тепла. Монтировать горизонтальную магистраль труб необходимо с лёгким наклоном вниз по направлению движения теплоносителя, где наивысшая точка должна быть на выходе их нагревательного котла, а низшая — на входе в него. Батареи можно располагать равномерно. Горизонтальная конструкция в одноэтажном доме, особенно в строениях с невысокими потолками (ниже 220 см) для лучшей работы требует установки специального разгонного коллектора, который будет ускорять циркуляцию энергоносителя в трубах.
Вертикальной конструкции.
Вертикальные однотрубные конструкции бывают двух видов: с естественной и принудительной циркуляцией. Конструкция с циркуляцией естественного типа монтируется без циркуляционного насоса. Теплоноситель поднимается на верхние этажи благодаря физическому процессу — изменению его плотности в результате нагрева и последующего охлаждения. Обязательными условиями монтажа такой системы является размещение магистрали под уклоном. Конструкция с принудительной циркуляцией работает при помощи циркуляционного насоса. Это ускоряет процессы нагрева элементов системы.
Преимущества однотрубных отопительных конструкций
Перечислим положительные качества однотрубной системы отопления:
- Простота, удобство и скорость монтажа конструкции. Если сравнивать с двухтрубными системами, то для оборудования однотрубной ленинградки требуется практически вдвое меньшее количество материала.
В итоге — экономия финансовых вложений и трудовых затрат. Безусловной положительной характеристикой является эстетичность конструкции. При грамотном проектировании можно аккуратно замаскировать конструкцию, сделав её максимально незаметной в интерьере помещения. - гидравлическая устойчивость — количество теплоносителя во всех элементах системы изменяется одинаково.
Недостатки однотрубных систем — это обратная сторона их достоинств. Понятно, что по прохождении определённого расстояния по трубам теплоноситель теряет некоторую часть своей энергии, отдавая её по цепочке в каждом радиаторе, начиная с первого. Поэтому целесообразно устанавливать в отдалённой части системы радиаторы с большим количеством секций, чем в её начале. Обязательно наличие высокого давления в системе. Это требует увеличения мощности насосов и нагревательных котлов, и, как следствие, увеличивается стоимость эксплуатации.
- Неэффективно использование совместно с отоплением за счёт тёплых полов. Важным условием успешного использования однотрубной системы отопления является правильный расчёт всех необходимых отопительных элементов на стадии проектирования. Применение современных технологических решений позволяет значительно упростить и усовершенствовать эксплуатацию классической ленинградки.
Однотрубная система отопления многоэтажного дома
» Трубы для отопления
Невозможно помыслить быт человека в РФ без отопительного комплекса дома. Каждый россиянин знает, что источники тепла перманентно дорожают. Абсолютно в любом месте РФ необходимо зимой, иногда осенью и весной обогревать коттедж. Любой нормальный человек хочет получить информацию: как усовершенствовать систему дома. На интернет портале представлено много разных обогревательных систем квартиры, которые используют абсолютно уникальные приемы производства обогрева. Перечисленные комплексы обогрева рекомендуется использовать гибридно или самостоятельно.
Однотрубная система отопления — это одна из классических и самых популярных систем, применяемых при выполнении монтажа с незапамятных времен.

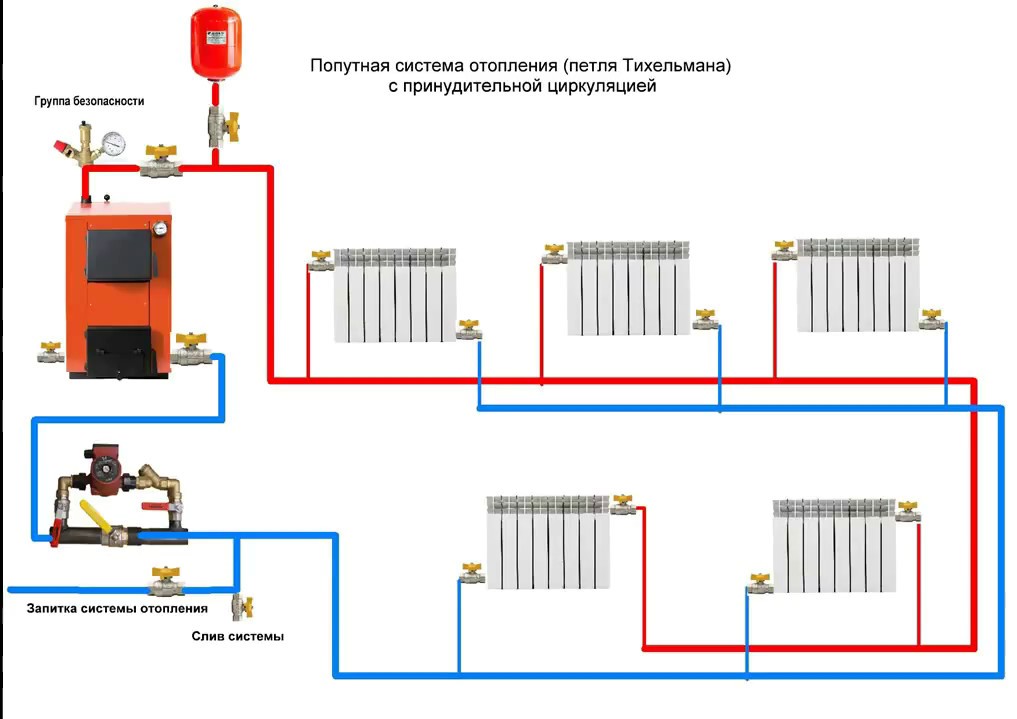

Если говорить о том, какие системы отопления бывают, то существует несколько классических вариантов, разработанных уже многие десятки и даже сотни лет назад, зарекомендовавших себя как лидеров — это однотрубные, двухтрубные, горизонтальные, вертикальные и системы с попутным движением воды.
Одним из лидеров, применяемых еще с прошлого столетия, стали однотрубные системы отопления. Лидерами они стали из-за простоты и удобства монтажа, минимальных затрат на используемые материалы и за простоту в дальнейшей эксплуатации.
Применяют монтаж однотрубной системы отопления в зданиях различного назначения, таких как многоэтажные жилые дома, административные здания, здания общественного питания, кафе и рестораны, гостиницы и загородные дома. Для того чтобы система работала и не огорчала Вас постоянными поломками и неисправностями необходим грамотный, комплексный подход в решении задачи в целом, а без проекта отопления здесь не обойтись.
В многоэтажных зданиях монтажные работы проводятся, как правило, из стального трубопровода, в загородных домах в зависимости от источника тепла возможно применение полимерных труб, таких как полипропилен, метало-пластик. Такие системы выглядят более эстетично, красиво и аккуратно в отличии от стального трубопровода.
В любых системах, в том числе и однотрубных системах отопления необходимо применять жесткие требования СНиП по прокладке трубопроводов, соблюдению уклонов. Правильная установка воздушных отводчиков или сборников воздуха, гарантированно спасет систему от скопления воздуха и образованию воздушных пробок. Скопившийся воздух в трубах и радиаторах образует воздушные пробки, которые закупоривают проход к отопительным приборам и снижает теплоотдачу отопительных приборов на 50-70%. а кроме этого приводит к шуму в трубах при движении теплоносителя.
Открытые участки трубопровода или участки труб, проложенные в подпольном пространстве, необходимо обязательно изолировать, во избежание замерзания и большой отдачи тепла в подпольное пространство.
В случае невыполнения условий по изоляции трубопроводов теплоноситель, движущийся по трубам, значительное количество тепла будет отдавать в некуда. Значит, к радиаторам придет очень остывший теплоноситель, что снизит запланированную отдачу от радиатора.
Как видите, существует ряд необходимых требований СНиП, выполнение которых, при монтаже отопления и теплого водяного пола приведет к правильной сборке отопления, которое прослужит Вам долго верой и правдой.
Когда при обсуждении с заказчиком мы видим, что технические условия здания позволяют выполнить монтаж однотрубной системы отопления. то мы всегда советуем и рекомендуем ее заказчику. Это надежная система, проверенная в эксплуатации много лет.
Звоните, всегда готовы обсудить с заказчиком все вопросы и помочь в выборе и принятии правильного решения 8(495)787-17-43.
Дополнительно читать статьи :
Источник: http://rssrv.ru/odnotrubnaya-sistema-otopleniya—r
ГК «СВЭМ» внедряет систему отопления многоэтажного дома различного уровня сложности.
По телефону +7 (495) 766-16-09 Вы можете задать вопросы, и договорится о встрече в нашем офисе со специалистом, который даст подробную консультацию, подготовит необходимые документы для заключения договора, а также сам договор.
Система отопления многоэтажного дома
Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.
Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:
- Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
- Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
- Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.
Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома.
В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.
Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.
Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.
Для получения коммерческого предложения, а также по вопросам заключения договора на комплекс работ связывайтесь с нашими специалистами по телефону +7 (495) 766-16-09 или присылайте запрос нам через форму обратной связи или на e-mail: info@swem-company.
ru .
Источник: http://www.swem-company.ru/statyi/sistema-otopleniya-mnogoetazhnogo-doma/
Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.
Схема отопления двухэтажного дома.
В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.
В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.
Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи.
Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.
Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.
Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.
Принцип работы элеваторного узла
Схема подключения котла отопления.
Вода, которая приходит и обладает высокими температурами, поступает в элеваторный узел. Он функционирует по принципу инжектора, только вместо воздуха в нем используется вода. Через сопло элеватора проходит теплоноситель с высоким давлением и температурой, потом вода из обратки поступает на рециркуляцию в отопительной системе. Таким образом, температура смешанного потока воды получается такой, какая имеется в батареях, а что касается избытков воды, которая поступила, но уже остыла, то они уходят в обратную магистраль. По мнению специалистов, именно такая система отопления является наиболее эффективной.
В тепловом узле есть задвижки на отопление многоквартирного дома (схема бывает разной, может быть задействован только подъезд). Возможна такая система, когда установлен коллектор, на нем имеется несколько задвижек. А еще на вводе в дом возможно расположение теплосчетчика, он может быть на дом или на отдельный подъезд.
О системе отопления многоэтажного дома
Система отопления дома. как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома ).
Система отопления.
Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).
Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе. В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении.
Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:
- трубный (газовый) ключ;
- разводной ключ;
- трубогиб;
- обжимные клещи.
Источник: http://1poteply.ru/otoplenie/sxema-otopleniya-mnogoetazhnogo-doma.html
От правильного планирования и выбора системы отопления зависит комфорт жильцов в многоквартирном доме. Сложность отопления в многоэтажном доме заключается в том, чтобы прогреть каждую квартиру в доме практически одинаково с минимальной разницей в температуре. Чтобы понять каким образом работают системы отопления многоэтажных домов, давайте рассмотрим это на примере стандартного девятиэтажного дома, с центральной системой отопления.
При помощи задвижек такой дом подключен к центральной системе теплоснабжения.
Сразу же за задвижками установлены фильтры грубой очистки, так называемые грязевики. Они улавливают крупные и средние фракции грязи из подаваемой горячей воды для отопления дома. После грязевиков устанавливаются еще одни задвижки, через которые подается горячая вода для нужд жильцов дома. Получается, что в открытой системе отопления вода нагревается сразу для двух целей для отопления и подачи горячей воды (системы горячего водоснабжения ГВС). Однако для того чтобы жилец дома мог спокойно пользоваться горячей водой задвижки устанавливают с подачи и обратки системы отопления многоэтажного дома.
При нормальных условиях температура подачи горячей воды в систему отопления достигает 150 градусов. Чтобы появилась возможность использовать горячую воду ее подают жильцам после того как она прошла сквозь отопительные приборы всех квартир и отдала тепло .
Горячая вода вернувшаяся через обратку отопления будет не больше 60-70 градусов. Если температура горячей воды подающейся в системы отопления низкая (так бывает в начале отопительного сезона и при небольших заморозках) вода берется с подачи.
После ГВС устанавливаются еще одни задвижки при помощи, которых возможно перекрыть отопление дома, а в некоторых случаях устанавливается коллектор.
В домах больше пяти этажей устанавливается однотрубная система отопления многоэтажного дома.
Отличаться может только подача горячей воды в систему отопления. Подача может быть с верхним (подается с чердака) либо нижним разливом (подается с подвала).
Так как давление горячей воды в системах отопления довольно высокое возможно достичь практически одного уровня прогрева каждой квартиры в доме. Недостатком такой системы отопления является то,что при необходимости слить и заполнить воду в системе, в отопительной системе может оставаться воздух. Кран Маевского на радиаторах может помочь решить данную проблему.
Альтернативным вариантом центрального может быть индивидуальное отопление квартиры.
Источник: http://stroi-x.com/santexnika/otoplenie/208-sistemy-otopleniya-mnogojetazhnyx-domov.html
Смотрите также:
- Однотрубная система отопления частного дома
- Опрессовка труб отопления
30 декабря 2022 года
Сантехнические системы – однотрубная, двухтрубная и т. д.
Сантехнические системы
В здании имеется четыре системы водопроводно-канализационных работ, такие как однотрубная система, однотрубная система, двухтрубная система, одна трубная частично вентилируемая система.
1. Однотрубная система
В этой системе используется только одна вертикальная канализационная труба. В ту же трубу сбрасываются отходы от всех санитарных и почвенных приборов. Сифоны унитазов, умывальников и т. д. напрямую подсоединяются к единой дымовой трубе.
В этой системе нет отдельной трубы для вентиляции.
Эта система оказывается экономичной, поскольку должна быть предусмотрена только одна труба.
Эффективность этой системы полностью зависит от глубины гидрозатвора. Глубина водяного затвора не должна быть менее 75 мм.
2. Однотрубная система
В этой системе водопровода сливные соединения от раковин, ванн, умывальников и канализационная труба, которая подключается непосредственно к дренажной системе.
Полностью исключены ловушки для оврагов и канализационные трубы. Но все трапы унитазов и т.п. полностью вентилируются для сохранения гидрозатвора отдельной вентиляционной трубой.
В этой водопроводной системе необходимо соблюдать следующие меры предосторожности.
а) Все соединения канализационных труб должны быть герметичными.
b) Каждая канализационная труба должна быть подсоединена непосредственно к общей трубе.
c) Диаметр вентиляционной трубы должен быть не менее 50 мм.
d) Сточная труба должна присоединяться к дымовой трубе над отводом грунта на каждом этаже.
д) Все ловушки должны быть снабжены гидрозатвором глубиной не менее 7,5см.
3. Двухтрубная система
В этой водопроводной системе установлены две трубы. Туалеты и писсуары подключены к вертикальной канализационной трубе, ванны, кухни, раковины и т. д. подключены к другой отдельной вертикальной канализационной трубе. Канализационные трубы и канализационные трубы снабжены отдельными вентиляционными трубами.
Таким образом, для этой системы требуется четыре трубы, что делает ее очень дорогостоящей. Канализационная труба подключается к дренажу напрямую, а канализационная труба должна быть подключена через желоб.
4. Однотрубная частично вентилируемая система
Данная система является промежуточной между первой и второй. Есть только одна канализационная труба, в которую сливаются все туалеты, ванны, раковины и умывальники. Кроме того, имеется разгрузочная вентиляционная труба, которая вентилирует только сифоны унитазов и писсуаров.
Меры предосторожности для водопроводной системы
При использовании этой водопроводной системы необходимо принять следующие меры предосторожности:
a) Она должна быть снабжена гидроизоляционными прокладками глубиной не менее 75 мм.
б) Диаметр вентиляционной трубы должен быть не менее 5 см.
c) Сточная труба должна присоединяться к дымовой трубе над отводом грунта на каждом этаже.
d) Падение или сливная труба должны быть непрерывными и постепенными. Уклон канализационной трубы должен составлять от 1 к 12 до 1 к 48.
В Индии чаще всего используются трубопроводные системы, а иногда и частично вентилируемые однотрубные системы. Сантехническую систему можно сделать более экономичной, компактно сгруппировав арматуру как в горизонтальном, так и в вертикальном направлениях.
Это означает, что если проявить осторожность и проявить изобретательность при проектировании исходного здания или здания, подлежащего дренажу, можно сгруппировать санитарно-техническое оборудование и другое оборудование, требующее дренажа, как в вертикальной, так и в горизонтальной плоскостях, чтобы упростить дренаж систему и сделать ее наиболее экономичной.
Итак, это была система водопровода в зданиях. Надеюсь, теперь у вас достаточно знаний об этом. Если у вас есть какие-либо вопросы, дайте мне знать в комментариях.
Типы соединений труб, используемых в сантехнике
Форма, размеры и размеры септика
Типы труб, используемые в сантехнике
Чтобы узнать больше, нажмите «Нравится» на нашей странице в Facebook и присоединяйтесь к нашему каналу
3
в Telegram.Сантехнические системы | Одностековая система, однотрубная система и многое другое
Содержание
В этой статье мы обсудим системы сантехники. 1. Введение В сантехнике используются трубы, клапаны, сантехническое оборудование, резервуары и другие инструменты и материалы для подачи жидкостей.
2. Сантехнические системы
Существуют следующие четыре основные системы водопровода:
(i) Одностоечная система
(ii) Однотрубная система
(iii) Частично вентилируемая однотрубная система и
(iv) Двухтрубная система
2.
1. Однотрубная система Это самая простая система, в которой отходы от ванн, раковин и т. д., а также грязь из унитаза удаляются. сбрасывается в одну единственную трубу, называемую почвенно-сточной трубой (S.W.P.). Эта труба заканчивается вентиляционной трубой вверху, и отдельной вентиляционной трубы не предусмотрено.
Однотрубная система эффективна, только если полностью отказаться от труб. Водосточные и канализационные ловушки заполняются гидрозатворами глубиной не менее 75 мм. Система проста и экономична, так как используется только одна труба.
2.2. Однотрубная система
В этой системе предусмотрена отдельная вентиляционная труба, полностью вентилируются сифоны всех унитазов, бассейнов и т.д. В многоэтажном доме санузлы разных этажей располагаются один над другим, так что сточные воды, отводимые от разных санузлов разных этажей, могут отводиться по общему грунтово-сточному трубопроводу (С.
К.В.). Система дороже, чем система с одним стеком.
2.3. Однотрубная система с частичной вентиляцией
Это модифицированная форма однотрубной системы и однотрубной системы. В этой системе стоки из унитазов, раковин, раковин и т. д. сбрасываются в одну общую канализационно-канализационную трубу (S.W.P.). Однако дополнительно предусмотрена и разгрузочная вентиляционная труба, обеспечивающая вентиляцию сифонов унитазов. Сифоны бассейнов и т. д. не связаны напрямую с вентиляционной трубой.
2.4. Двухтрубная система
В этой системе предусмотрены отдельные канализационная труба (S.P.) и канализационная труба (WP). Выписка из W.C. подключается к канализационной трубе (КЗ), а слив из ванн, раковин, унитазов и т. д. подключается к канализационной трубе (КК). Все ловушки полностью вентилируются за счет отдельных вентиляционных труб. Требуется четыре трубы. Слив из канализационной трубы отсоединен от стока с помощью желобной ловушки.
