Как сделать колпак на трубу дымохода своими руками: чертежи и виды приспособлений

Колпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

  • Выбор формы и материала
  • Архитектурная форма
  • Зонт для дымохода
  • Установка колпака
  • Изготовление козырька
  • Создание простого круглого зонтика
  • Двускатная модель
  • Европейский колпак
  • С искрогасителем
  • Установка дефлектора

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

  • защищает дымоход от внешней факторов: дождя, снега и ветра;
  • выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

  • типом канала;
  • диаметром отверстия.

Основываясь на этих показателях, подбирают:

  • выполненный из хрома и никеля колпак, если дом отапливается газом;
  • съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши.

Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

  • он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
  • дымник не даёт попадать внутри мелкому мусору;
  • сетчатая конструкция обеспечивает защиту от гнездования птиц;
  • такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
  • флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

  1. Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
  2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
  3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

  • вращающийся флюгер;
  • дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок.

Как только определены размеры грибка, выполняют работу в следующем порядке:

  1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
  2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
  3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
  4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла, толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

  1. Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
  2. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
  3. Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
  4. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Как сделать колпак на трубу дымохода своими руками. Чертежи

Содержание

  • 1 Разновидности колпаков
  • 2 Схемы для колпака
  • 3 Изготовление дымника на трубы без станка и профессиональных инструментов
    • 3.1 Вариант 1
    • 3.2 Вариант 2
  • 4 Монтаж защитного фартука вокруг трубы
  • защитить и обеспечить максимально долгое функционирование отопительного сооружения,
  • обеспечить более мощную тягу в дымоотводе (увеличивает почти на 20 %),
  • обеспечить эстетическую завершенность всей отопительной системе и строению.

Наиболее распространенными для изготовления дымника на трубу являются такие материалы, как медь, оцинкованное железо, нержавеющая сталь. Именно эти материалы обеспечат высокую стойкость к коррозии в такой агрессивной среде, как крыша.

Нередко используют и алюминиевую пластину, сталь с полимерным покрытием, латунь. Учитывая тот факт, что колпак на дымоход находится в труднодоступном месте, следует подобрать максимально качественный материал, чтобы продлить срок службы на долгие годы. Качественную защиту трубы обеспечат вместе с зонтом юбка и фартук.

Разновидности колпаков

Время и умелые руки мастеров создали несколько типов козырьков:

  • Стандартная флюгарка с четырьмя скатами.
  • Флюгарка с флюгером для крыши дома.
  • Колпак с полукруглым навершием.
  • Колпак с плоским односторонним навершием.
  • Флюгарка с открывающейся крышкой.
  • Флюгарка с щипцовой или многощипцовой крышей.

Можно в общий список внести ещё один вид. Несколько десятилетий назад, когда было достаточно трудно найти материал для зонта для дымохода, находчивые хозяева делали оберег для труб из обыкновенного ведра или большой, отслужившей свой век, кастрюли, которые приспосабливали к трубе верх дном, ставя их на металлические ножки. Некоторые деревенские бани до сих пор функционируют с самодельными колпаками такого порядка. Кстати, и фартук для трубы круглого сечения тоже создавался из нескольких старых ведер.

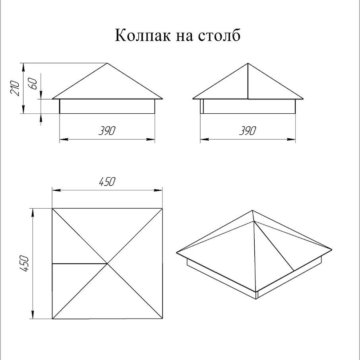

Схемы для колпака

Чтобы сделать колпак на дымоход своими руками, необходимо произвести измерения и нарисовать чертеж. Во-первых, зонт для дымохода должен закрыть всю горизонтальную поверхность трубы, поэтому при измерении и составлении чертежа необходимо добавить ко всей площади по 0,5 см со всех сторон. Это нужно для того, чтобы конструкция легко вошла на трубу. Некоторые трубы имеют выступ (оголовок) на полкирпича, он так же должен быть под колпаком. Именно на него и будет опираться всё создаваемое своими руками сооружение. Тело или 4 стороны зонта могут быть в виде решетки, могут иметь другие отверстия, чтобы отводить дым. Но вот стойки угловые должны присутствовать целиком в обязательном порядке. Именно на них ляжет все давление, которое будет на крышке от скопления снега, от дождя.

Затем следует сделать схему для навершия. Оно может быть круглым. Такое навершие будет уместно, если труба в сечении имеет квадрат или круг. Если же труба прямоугольная с разными парами противоположных сторон, то лучше подойдет навершие четырёхскатное. Теперь необходимо определить высоту верхней части. Нужно учесть пропорции: слишком большая и высокая верхняя часть может сгубить всю конструкцию, низкий верх не обеспечит полноценный сброс дыма.

Флюгарка может исправить некоторые недоделки или ошибки в устройстве всей отопительной системы. Так, если дымоход по какой-то причине оказался низким, то монтаж дымников на трубы – это решение проблемы. Он удлинит вашу трубу не только визуально, но и реально. На флюгарках возможно применение различных кованых элементов. Кованый зонт на дымоход – это вечное изделие, он прослужит вам и вашим детям.

Изготовление дымника на трубы без станка и профессиональных инструментов

Вариант 1

Самостоятельно колпак на трубу дымохода вырезать и собрать может практически любой человек, который держал в руках молоток и знает, чем отличается он от киянки. Для работы понадобится киянка, небольшой молоток, гибы, ножницы по металлу. Гибы – инструмент, который похож по конструкции на клещи, плоскогубцы; отличается наконечниками, с помощью которых сгибают листовой металл. Кроме этого понадобится линейка, карандаш, маркер, металлический брусок.

После того, как вырезали из металла 4 заготовки для стенок, можно начать процесс монтажа. Сначала необходимо загнуть по 0,5 мм плоскогубцами те края металла, которые будут соединением для двух частей. Край одной детали загибается на внешнюю сторону, а у другой – на внутреннюю.

Их следует совместить, гибами ещё раз загнуть, чтобы спрятать острые края, получится на месте соединения 4 слоя. Поставить на твёрдую основу и с помощью небольшого молотка соединить. Для верха можно использовать прокат с полимерным покрытием. Легче всего сделать односкатное покрытие. Соединить с основой.

Вариант 2

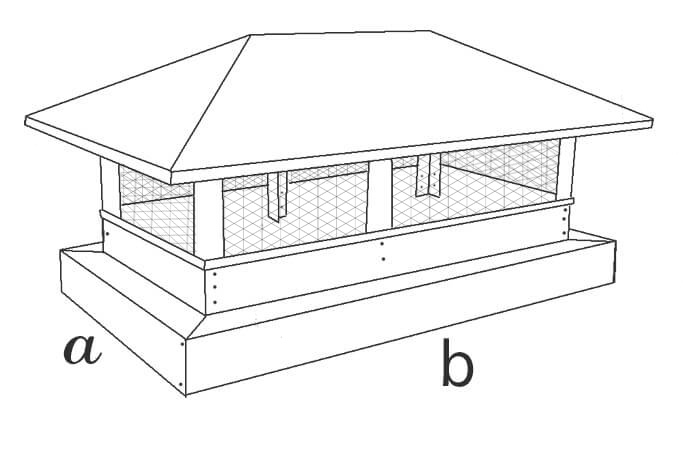

Вырезать для основания прямоугольный лист из металла. Он должен быть больше, чем площадь верха трубы. Вырезать отверстие, соответствующее отверстию трубы.

  • Отрезать 4 стойки из стального уголка. На концах просверлить отверстия для крепежа. Соединить с помощью крепежных деталей.
  • Согнуть в дугу металлический лист, соединить получившуюся крышку с основной конструкцией.

Монтаж защитного фартука вокруг трубы

Чтобы примыкание крышного настила к системе дымоотвода было герметичным, на скате кровли устанавливается фартук. Вернее устанавливается два: внутренний и внешний. Внутренний находится под финишным крышным настилом, а внешний – над. Гидроизоляционный оклад необходим для того, чтобы талая вода не попала на чердак и в дом.

Необходим металлический листовой прокат высотой 40-45 см. Подойдет гибкая свинцовая или алюминиевая лента, которая легко режется ножницами по металлу. На трубе на высоте 20 – 25 см от стропил отмечается линия со всех четырёх сторон, которая будет параллельна настилу стропил. По этой линии прокладывается штроба глубиной 1,5 см по всему периметру. Её можно пропилить болгаркой, затем вымыть пропил или сдуть опилки.

Обустройство металлического фартука начинается с нижней стенки трубы. Взять кусок листа на 15 см длиннее ширины стенки трубы. Для ввода в штробу загнуть жесть по краю на 1 см под углом 90º в одну сторону и через 20 — 25 см загнуть оставшуюся часть под углом 90º в другую сторону, оставшиеся 20 см используйте для нахлёста под крышное покрытие. Таким образом, будет исключена протечка. Обработать так со всех четырех сторон. Края доборных элементов, вставленные в штробу, залейте теплостойким герметиком.


После того, как будет установлено финишное покрытие крыши, можно обустроить внешний фартук. Он более необходим как эстетический элемент. Поэтому подбирается для него такой материал, который будет гармоничен с крышей. Прокат с полимерным покрытием легко подобрать и по цвету и по качеству. Фартук на печную трубу круглого сечения можно приобрести в магазине, он бывает металлический с регулируемыми размерами и силиконовый (резиновый), который легко регулируется благодаря эластичности материала. Сделать вручную кровельный проход ещё проще, чем колпак на дымоход.

Крепить такую конструкцию можно только к крышной системе, поскольку усадка дома может сыграть злую шутку и преждевременно вывести из строя либо трубу, либо фартук. На трубу необходимо надеть хомут с эластичной термостойкой прокладкой.
