Размеры пластиковых окон для дома и квартиры
ГлавнаяБлогРазмеры пластиковых окон в таблицах
Стандартные размеры окон из ПВХ имеют диапазон высот, которые увеличиваются в эквиваленте двух рядов кирпича (с шагом 150 мм). Стандартная высота: 450 мм, 600 мм, 1050 мм, 1200 мм, 1350 мм и 1500 мм. Ширина более разнообразна. Рамы из ПВХ изначально предназначались для кирпичей длиной 215 мм. Несмотря на то, что мы, как правило, используем кирпичи меньшего размера, размеры окон из ПВХ также были подобраны таким образом, чтобы соответствовать кирпичам длиной 300 мм. Стандартная ширина окна из ПВХ: 488 мм, 630 мм, 915 мм, 1200 мм и 1770 мм. Далее рассмотрим, как подобрать размер пластиковых окон согласно нормативной документации.
Нормативы
В типовых многоэтажных домах стандартные размеры окон могут быть совершенно разные. Существует более 20 видов стандартных окон. После завершения советского периода истории государственные органы начали переписывать нормативные документы.
Но большая доля жилого фонда была построена по нормативам того времени. Поэтому при выборе размеров пластиковых окон для дома придётся учитывать два стандарта: старый и новый.

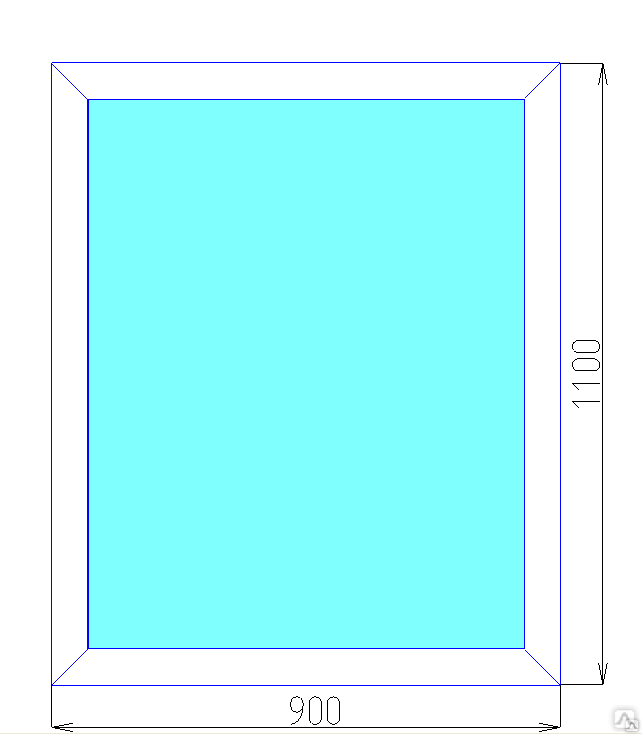

Размеры окон
Типовые размеры пластиковых окон зависят от видов рам и распространяются на оконные блоки с одинарным, двойным, тройным остеклением. Измеряются в миллиметрах от проема кирпичной кладки снаружи дома. В идеале замеры должен проводить профессиональный мастер, если требуется выполнить это самостоятельно, измерьте ширину от кирпичной кладки в трех местах — вверху, в середине, внизу и отнимите 10 мм от наименьшего размера. Затем измерьте высоту проема в нескольких местах и ??минус 10 мм от самого маленького значения, исключая любые металлические перемычки.
Старый ГОСТ
Размеры оконных конструкций в советский период регулировались требованиями ГОСТ от 11214-86. Он распространялся на остекление общественных и жилых зданий и предполагал зазор для точно установки конструкции. В ходу были три типовые группы размеров: одностворчатые, двустворчатые, трехстворчатые.
Типоразмеры проемов приведены в нижеследующей таблице.
| Для одностворчатых окон | Для двустворчатых | Для трёхстворчатых | |||
| Высота, мм | Ширина, мм | Высота, мм | Ширина, мм | Высота, мм | Ширина, мм |
| 500 | 60 | 1200 | 1200 | 1800 | |
| 600 | 600 | 900 | 1200 | 1200 | 2100 |
| 600 | 900 | 900 | 1350 | 1350 | 1800 |
| 900 | 600 | 900 | 1500 | 1350 | 2100 |
| 900 | 900 | 1000 | 1000 | 1500 | 1800 |
| 1200 | 600 | 1200 | 900 | 1500 | 2100 |
| 1200 | 900 | 1200 | 1000 | — | — |
| 1350 | 600 | 1200 | 1200 | — | — |
| 1350 | 900 | 1200 | 1350 | — | — |
| 1500 | 600 | 1500 | — | — | |
| 1500 | 900 | 1350 | 1000 | — | — |
| — | — | 1350 | 1200 | — | — |
| — | — | 1350 | 1350 | — | — |
| — | — | 1500 | 1500 | — | — |
| — | — | 1500 | 1200 | — | — |
| — | — | 1500 | 1350 | — | — |
Размеры готовых пластиковых окон можно подобрать по следующим данным.
| Для одностворчатых окон | Для двустворчатых | Для трёхстворчатых | |||
| Высота, мм | Ширина, мм | Высота, мм | Ширина, мм | Ширина, мм | |
| 470 | 470 | 570 | 1170 | 1170 | 1770 |
| 570 | 570 | 870 | 1170 | 1170 | 2070 |
| 570 | 870 | 870 | 1320 | 1320 | 1770 |
| 870 | 570 | 870 | 1470 | 1320 | 2070 |
| 870 | 870 | 970 | 970 | 1470 | 1770 |
| 1170 | 570 | 1170 | 870 | 1470 | 2070 |
| 1170 | 870 | 1170 | 970 | — | — |
| 1320 | 570 | 1170 | 1170 | — | — |
| 1320 | 870 | 1170 | 1320 | — | — |
| 1470 | 570 | 1170 | 1470 | — | — |
| 1470 | 870 | 1320 | 970 | — | — |
| — | — | 1320 | 1170 | — | — |
| — | — | 1320 | 1320 | — | — |
| — | — | 1320 | 1470 | — | — |
| — | — | 1470 | 1170 | — | — |
| — | — | 1470 | 1320 | — | — |
| — | — | 1470 | 1470 | — | — |
Новый ГОСТ
Сегодня действует ГОСТ 23166-99.
В нем за единицу измерения принят строительный модуль М=100 мм. Стандартные размеры пластиковых окон приведены в нижеследующей таблице.
| Тип изделия | Ширина, мм | Высота, мм | Тип изделия | Ширина, мм | Высота, мм |
| 6-6 | 570 | 580 | 15-21 | 2070 | 1460 |
| 6-7 | 720 | 580 | 15-24 | 2370 | 1460 |
| 6-9 | 870 | 580 | 15-27 | 2670 | 1460 |
| 6-12 | 1170 | 580 | 18-7 | 720 | 1760 |
| 6-13 | 1320 | 580 | 18-9 | 870 | 1760 |
| 6-15 | 1470 | 580 | 18-12 | 1170 | 1760 |
| 9-6 | 570 | 860 | 18-13 | 1320 | 1760 |
| 9-7 | 720 | 860 | 18-15 | 1470 | |
| 9-9 | 870 | 860 | 18-18 | 1770 | 1760 |
| 9-12 | 1170 | 860 | 18-21 | 2070 | 1760 |
| 9-13 | 1320 | 860 | 18-24 | 2370 | 1760 |
| 9-15 | 1470 | 860 | 18-27 | 2670 | 1760 |
| 12-6 | 570 | 1160 | 21-7 | 720 | 2060 |
| 12-7 | 720 | 1160 | 21-9 | 870 | 2060 |
| 12-9 | 870 | 1160 | 21-12 | 1170 | 2060 |
| 12-12 | 1170 | 1160 | 21-13 | 1320 | 2060 |
| 12-13 | 1320 | 1160 | 21-15 | 1470 | 2060 |
| 12-15 | 1470 | 1160 | 21-18 | 1770 | 2060 |
| 12-18 | 1770 | 1160 | 21-21 | 2070 | 2060 |
| 12-21 | 2070 | 1160 | 21-24 | 2370 | 2060 |
| 12-24 | 2370 | 1160 | 21-27 | 2670 | 2060 |
| 12-27 | 2670 | 1160 | 22-7 | 720 | 2175 |
| 13-6 | 570 | 1320 | 22-9 | 870 | 2175 |
| 13-7 | 720 | 1320 | 22-12 | 1170 | 2175 |
| 13-9 | 870 | 1320 | 22-13 | 1320 | 2175 |
| 13-12 | 1170 | 1320 | 22-15 | 1470 | 2175 |
| 13-13 | 1320 | 1320 | 22-18 | 1770 | 2175 |
| 13-15 | 1470 | 1320 | 24-7 | 720 | 2375 |
| 13-18 | 1770 | 1320 | 24-9 | 870 | 2375 |
| 13-21 | 2070 | 1320 | 24-12 | 1170 | 2375 |
| 13-24 | 2370 | 1320 | 24-13 | 1320 | 2375 |
| 13-27 | 2670 | 1320 | 24-15 | 1470 | 2375 |
| 15-6 | 570 | 1460 | 24-18 | 1770 | 2375 |
| 15-7 | 720 | 1460 | 28-9 | 870 | 2755 |
| 15-9 | 870 | 1460 | 28-12 | 1170 | 2755 |
| 15-12 | 1170 | 1460 | 28-13 | 1320 | 2755 |
| 15-13 | 1320 | 1460 | 28-15 | 1470 | 2755 |
| 15-15 | 1470 | 1460 | 28-18 | 1770 | 2755 |
| 15-18 | 1770 | 1460 | — | — | — |
Брежневки
Сомой массовой застройкой периода с 1965 по 1991 год были «брежневки».
Это дома эконом-класса с высотой потолка порядка 2,6 м и толщиной стен 51 см. В квартирах был предусмотрен раздельный санузел и балкон. Двустворчатые окна в домах данного типа имеют размеры 1520х1280 мм. Трехстворчатые – 1520х2080 мм. Балконные блоки имеют высоту 2070мм и ширину окна 2030 мм, а двери – 680 мм.
Хрущёвки
Во времена правления Хрущева было распространено панельное домостроение. В основном это здания в 5 или 9 этажей. Нормы того времени предусматривали окна с двумя створками размером 1340х1280 мм. Трехстворчатые – 1340х2030 мм. Балконные блоки имеют высоту 2030мм и ширину окна 2070 мм, а двери – 680 мм.
Сталинки
Сталинская жилая архитектура возводилась до конца 1960-х. Это были кирпичные здания с высокими потолками и большой площадью остекления. Двустворчатые пластиковые окна в домах данного типа имеют размеры 1950х1150 и 1950х1400 мм. Трехстворчатые – 1950х1700 мм. Балконные блоки имеют высоту 2700мм и ширину окна 1400 мм, а двери – 680 мм.
Корабли
Дома начали возводить в 1969 году, а закончили в 1989 году.
Проектную документацию разрабатывали в Ленинграде. Там же было построено большинство домов. Двустворчатые окна в домах данного типа не предусмотрены. Трехстворчатые – 1420х2690 и 1130х2380 мм. Балконные блоки имеют высоту 2200мм и ширину окна 1800 мм, а двери – 700 мм.

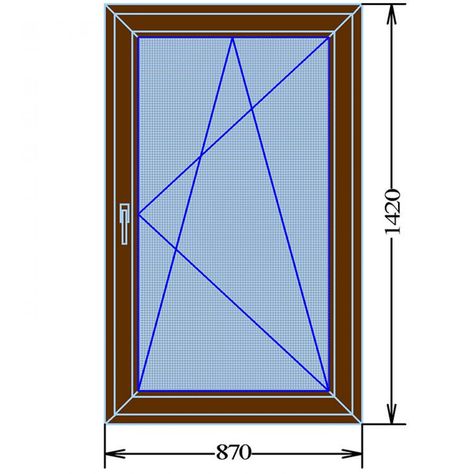

Маркировка
Разберемся как правильно выбрать размер пластикового окна по маркировке производителя. Данное цифровое и буквенное обозначение проставляется согласно ГОСТ 23166-99 и позволяет определить основные характеристики изделия. Для примера расшифруем следующую марку окна: О П ОСП 15-18 Ф.
Первая буква обозначает тип изделия, в нашем случае О – окно. Буква «Б» обозначит балконный блок. Далее следует указание материла П – пластик. Встречаются также Д – дерево, Спл — стеклопластик, Ст — сталь, П — поливинилхлорид, А — алюминий, ДА — дерево и алюминий. Далее указана конструкция окна и вариант остекления, в нашем случае ОСП – одинарное + стеклопакет. Существуют и другие виды:
- РС3 — три листовые стекла + раздельно-спаренное.
- Р2СП — два стеклопакета + раздельное.
- РСП — раздельное + листовое стекло и стеклопакет.
- Р — РСП без стеклопакета.
- ССП — спаренное + стекло + стеклопакет.
- С — спаренное + стекло.
- О — одинарное + стекло.
Цифры описывают габаритные размеры изделия в строительных модулях (М) или в дециметрах. Последняя аббревиатура характеризует возможные варианты проветривания:
- СБ — система безопасности.
- СВ — самовентиляция.
- КК — климатические клапаны.
- ПВ — параллельно-выдвижное открытие.
- ПО — поворотно-откидное открытие.
- ВК — вентиляционные клапаны.
- Фр — фрамуги.
- Ф — форточки.
Несмотря на использование стандартных типоразмеров оконных проемов в типовой советской и современной застройке, реальнее параметры окна могут немного отличаться. Так же встречается масса нетиповых проектов и частных случаев.
Лучше всегда вызывать замерщика, чтобы изделие имело идеальное примыкание к откосам. Мастер не только грамотно замерит поем, но и даст рекомендации по выбору профиля, количеству камер стеклопакета и другим техническим характеристикам.
Другие статьи
Стандартные размеры окон в квартире – Виды и типы размеров пластиковых окон
Оконные конструкции могут изготавливаться по типовым или предоставленным клиентом чертежам. Зная стандартные размеры окон можно запланировать бюджет на остекление всего дома или квартиры. А вот в коттеджах, которые строят по персональным проектам, часто устанавливают модели нестандартного размера и сложной формы.
Какие бывают конструктивные особенности пластиковых рам
Характеристики ПВХ-профиля позволяют изготавливать из него любые конструкции, с разным способом открывания:

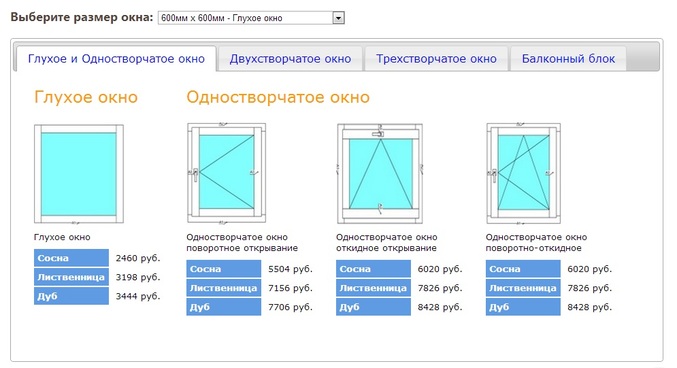

Основные параметры пластиковых окон в зависимости от видов: одностворчатые, двустворчатые, трехстворчатые

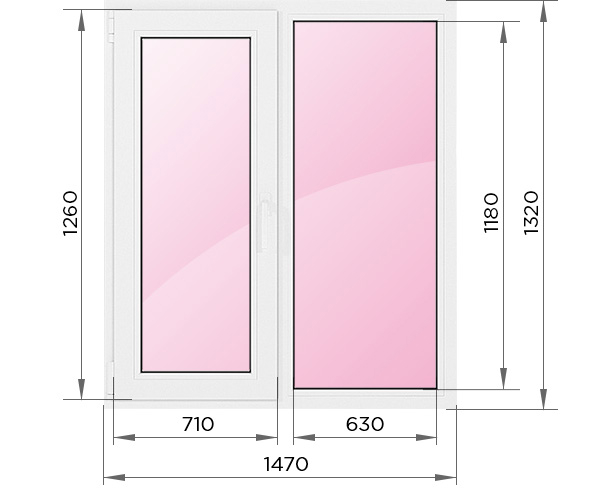

Стандартные параметры ПВХ-окон для жилых домов:

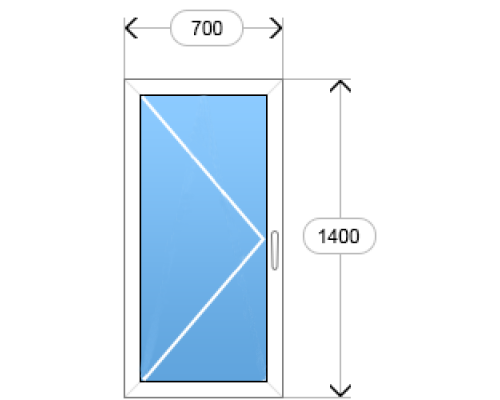

- Одностворчатые – 70*135 см.
- С двумя створками – 140*140 см.
- С тремя – 205*140 мм.

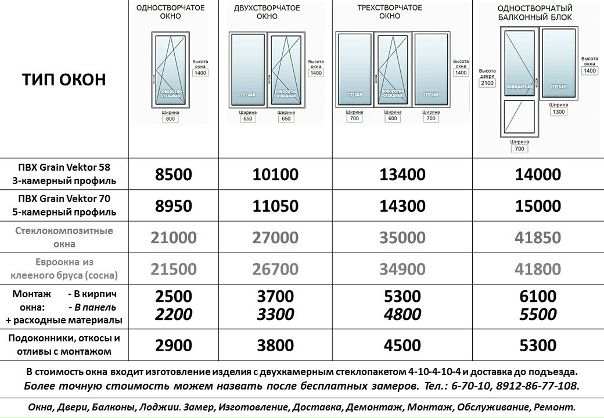

Общие нормы по ГОСТу для размеров окон
Параметры изделия могут варьироваться в зависимости от типа рамы, стройматериала стен, особенностей постройки. Действующие ГОСТы соответствуют характеристикам большинства зданий и приведены в таблице:
При необходимости, указанные параметры могут изменяться.
В домах хрущевского формата параметры зависят от подоконника:
- Для широкого – размер двустворчатого составляет 145*150 см, на три створки — 204*150 см.
- Для узкого – 130*135 и 204*135 см соответственно.
В современных высотных зданиях с панорамным остеклением, в загородных особняках часто устанавливают светопрозрачные конструкции с большой площадью. При таком остеклении следует устанавливать стеклопакеты с высокими показателями шумо- и теплоизоляции.
ГОСТ для пластиковых окон
Требования к характеристикам светопрозрачных конструкций и дверей регламентируются нормативами государственных стандартов.
ГОСТ 30674-99 разработан для ПВХ-конструкций, которые производят и устанавливают на территории России. Его действие распространяется на конструкции, изготовленные из следующих видов профильных систем:
- Белого цвета.
- Окрашенного в массе.
- С покрытием ламинированной пленкой.
- Полученного по коэкструзионной технологии.
Максимальные габариты ПВХ-окон варьируются с учетом высоты и ширины конструкции. Поскольку соединение профильных элементов проводится путем сварки, действующим стандартом определены параметры канавки, которая остается после сварочных работ:
- Ширина – до 5 мм.
- Глубина – от 0,5 до 1,0 мм.
Преимущества использования пластиковых окон стандартных размеров
Изделия, параметры которых отвечают действующим стандартам, имеют следующие «плюсы»:
- Выдерживают ветровую и другие нагрузки.
- Пропускают достаточное количество естественного света.
- Обеспечивают безопасную и удобную эксплуатацию.
- Стоят дешевле нестандартных изделий.
Какому варианту окна отдать предпочтение: стандартному или нестандартному?
В многоэтажных кирпичных, панельных, блочных или монолитных домах типовой постройки устанавливают стандартные изделия. В особняках и усадьбах, которые строят по индивидуальным проектам, чаще всего планируется установка нестандартных моделей:
- Квадратные – устанавливают в технических или жилых помещениях, на кухне или в комнате, могут быть глухими или с открыванием.
- Круглые – со сплошным остеклением, вертикальной и горизонтальной перемычкой.
- В виде арки – пропускают много света, зрительно поднимают потолок, подходят для установки в зале загородного дома, построенного в классическом стиле.
- Трапециевидные – могут иметь любой размер, устанавливаются в гостиной, спальнях, на мансардах, террасах.
Изготовление нестандартных конструкций требует больше времени, стоят они относительно дорого, но при этом являются обязательным элементом эксклюзивных особняков.
Контроль качества
Вы можете быть уверены в корректности комплектации и идеальном внешнем виде изделий.
Европейские технологии
При монтаже нами используются специальные мембранные ленты, улучшающие свойства ваших окон.
Бесплатный замер
Умный инженер приедет в удобное для вас время и поможет со всеми интересующими вас вопросами.
Гарантия до 10 лет
Вы получаете гарантию до 10 лет на продукцию и все виды монтажных работ.
Умный сервис
По вашему желанию бесплатно отрегулируем ваши окна в течение года после установки.
частей окна: Схема окна | Марвин
How-To
Вы покупаете новые окна или в вашем доме есть окно, которое нужно отремонтировать? Этот всеобъемлющий глоссарий оконных деталей — отличное место для начала.
13 июля 2022 г.
Замена изношенных, протекающих окон в вашем доме высокоэффективными окнами Marvin может снизить ваши счета за электроэнергию и сделать ваши любимые помещения более комфортными.
Новые окна Marvin могут идеально дополнять текущий архитектурный стиль вашего дома или способствовать амбициозному изменению дизайна. Чтобы помочь вам при покупке или ремонте окон, вот полезное руководство, в котором описываются различные компоненты окна и объясняются их функции.
Компоненты окон
Остекление
Остекление — это просто другое слово для стекла в двери или окне. Остекление современных окон состоит как минимум из двух слоев стекла, а иногда и из трех. Инертный газ, обычно аргон, вводят между слоями стекла для обеспечения дополнительной изоляции. К стеклу добавляются почти невидимые покрытия, помогающие контролировать количество света и тепла, проходящих через окно или отражающихся от него. Остекление можно улучшить с помощью оттенков и ламинирования, чтобы добавить конфиденциальности, предоставить декоративные возможности и повысить прочность. Узнайте больше об остеклении.
Открытие на дневной свет
Проем дневного света (DLO) относится к общему количеству стекла в окне, не включая перекладины створки и перила или оконную раму.
Створка
Часть окна, которая удерживает стекло, открывается и закрывается, называется створкой. Оконные створки и рамы могут быть изготовлены из нескольких различных материалов, включая дерево, алюминий, стекловолокно, композит и винил.
Стайлз
Стойки — это вертикальные оконные компоненты створки.
Рельсы
Направляющие – это горизонтальные оконные элементы створки. Две рейки, которые встречаются в середине двойных и одинарных окон, называются контрольными рейками.
Штормовой пояс
Штормовая створка представляет собой отдельную створку, состоящую из очень маленьких стоек и реек. Штормовые створки обычно не устанавливаются на заводе, а добавляются к существующим окнам, обычно однокамерным, чтобы повысить энергоэффективность и уровень комфорта, особенно в холодные зимние месяцы. Некоторые штормовые створки открываются и закрываются, в то время как другие стационарны, и их можно снимать сезонно или оставлять на месте круглый год.
Использование штормовых створок на современных высокоэффективных окнах не требуется (не показано)Прямое остекление
Некоторые панорамные или нерабочие окна вообще не имеют створки. Это так называемые окна с прямым остеклением. Стекло на прямом стеклопакете закреплено прямо в раме. Отсутствие перекладин и поручней создает больший проем для дневного света и беспрепятственный обзор. Узкая и гладкая эстетика окон с прямым остеклением делает их более популярными в современных архитектурных стилях и в коммерческих целях (не показано).
Штифт для наклона створки
Механизм, который позволяет наклонять створки на двустворчатых и одинарных окнах для облегчения очистки, называется штифтом наклона створки или иногда называется кулачковым шарниром.
Весы
Оконные противовесы — это механизмы в одинарном или двойном окне, которые уравновешивают створки, облегчая подъем створки и предотвращая ее захлопывание.
Весы расположены по обеим сторонам окна и скрыты от глаз внутри боковых косяков. Несколько лет назад вес и балансировка шкивов были наиболее распространены. Эти простые устройства были сконструированы путем прикрепления шнура к свинцовому грузу, затем наматывания шнура на шкив и прикрепления оконной створки к другому концу. Современные блоки и полиспасты работают по тому же принципу, но натяжение обеспечивается пружинами, а не весами. Marvin предлагает новейшие технологии балансировки, позволяющие плавно работать даже самым большим створкам.Части оконной рамы
Неподвижные элементы окна, которые охватывают либо створку на рабочем окне, либо стекло на прямом стеклопакете, называют рамой. Косяки, подоконники и молдинги являются основными компонентами оконной рамы. Окна с узкой рамой доступны для более современной эстетики и являются популярным выбором при замене существующих окон.Головной косяк
Головной косяк является верхней частью рамы.
Боковой косяк
Боковые косяки — это вертикальные элементы рамы.
Порог
Подоконник – это нижняя часть рамы. Внешний край внешней части подоконника сужается, чтобы помочь слить воду.
Подкладка косяка
Накладки на косяки охватывают расстояние и закрывают пространство между оконной рамой и готовой внутренней стеной. Накладки на косяки обычно изготавливаются из дерева и могут быть установлены на заводе или на месте. Штукатурка или гипсокартон иногда наносятся непосредственно до оконной рамы, что устраняет необходимость в облицовке откосов (не показано).
Удлинитель косяка
Удлинители косяка представляют собой тонкие деревянные планки, устанавливаемые на край облицовки косяка в тех случаях, когда облицовка косяка недостаточно широка, чтобы выровняться с готовой поверхностью стены (не показано).Ручка управления
Ручка управления на створке или навесном окне — это механизм, используемый для открывания и закрывания створки.
Показанный здесь тип рабочей рукоятки называется кривошипной рукояткой. Поворот рукоятки в одном направлении выдвигает рабочий рычаг и открывает створку, а поворот рукоятки в другом направлении втягивает рычаг и закрывает створку. Эта ручка складывается, когда не используется. Некоторые створки, навесы и окна бункера имеют ручки без кривошипа, которые используются для простого открытия и закрытия окна вручную. Рабочий рычаг
Приводной рычаг крепится как к оконной раме, так и к створке на створчатых, маркизных и мансардных окнах. Это механизм, который работает вместе с рукояткой управления, чтобы открывать и закрывать створку. Он также удерживает створку в открытом положении.
Фиксирующая ручка
Ручка или замок с рычажным приводом, который можно найти на различных типах окон, называется запорной ручкой. При закрытии запорные ручки предназначены для плотного стягивания двух створок вместе для повышения безопасности и энергоэффективности.
Кулачковый замок
Кулачковый замок представляет собой замок поворотного типа, который можно найти на различных типах окон. При закрытии кулачковые замки предназначены для плотного стягивания двух створок вместе для повышения безопасности и энергоэффективности. Lift Lock — это современная альтернатива традиционной системе кулачкового запирания для двустворчатых и одностворчатых окон.
Хранитель
Хранитель — это неподвижная половина кулачкового замка.
Мунтин Барс
Вплоть до середины 19 века большие стеклянные панели были хрупкими и дорогими в изготовлении, поэтому стержни обвязки соединялись вместе, чтобы создавать большие стеклянные поверхности из отдельных меньших оконных стекол. Когда важна историческая точность, окна по-прежнему могут быть сделаны с решетчатыми решетками или иногда называются аутентичными разделенными облегченными (ADL) (не показано).
Бары Lite с имитацией разделения
Поскольку большие оконные стекла теперь прочнее, дешевле в производстве и более энергоэффективны, стержни для опалубки в значительной степени были заменены стержнями Simulated Divided Lite (SDL), которые опираются на поверхность стекла.
Распорки
Распорные планки можно установить между двумя кусками стекла в том же месте, что и смоделированные разделенные световые панели. Распорки помогают воспроизвести внешний вид настоящего разделенного облегченного материала.
Решетки
Решетки представляют собой стержни, создающие эффект разделенных стекол, но съемные для легкой очистки стекла. Также доступны решетки между стеклом (GBG). Как следует из названия, GBG представляют собой декоративные планки, постоянно устанавливаемые между стеклянными панелями для легкой очистки и минимального обслуживания (не показаны).
Корпус
Наличники окон и дверей предназначены для скрытия зазоров между оконной или дверной рамой и поверхностью внутренней стены. Устанавливается на облицовку косяка и на чистую поверхность стены. Корпус обычно устанавливается плотником на месте.
Корпус кирпичной формы
Корпус кирпичной формы или кирпичная лепнина — это внешняя отделка, предназначенная для скрытия зазора между оконной или дверной рамой и внешней поверхностью стены. Форма для кирпича толще, чем большинство профилей внутренней отделки кожуха, и обеспечивает буфер между окном/дверью и кирпичом или другой облицовкой, окружающей их. Кирпичная лепнина часто, но не всегда, устанавливается на заводе (не показано).
Экраны
Экраны представляют собой прозрачную плотно сплетенную сетку, чаще всего из металла или стекловолокна. Экраны блокируют насекомых и мусор, такие как летающие семена и падающие листья, но при этом пропускают свет и воздух в дом.
Некоторые экраны установлены в узкую рамку, которую можно снять для чистки. Устройство контроля открытия окна
Устройство контроля открытия окна (WOCD) предназначены для предотвращения травм при падении детей младшего возраста, не позволяя им открыть окно достаточно широко, чтобы вылезти наружу. WOCD могут быть требованием строительных норм и правил* для окон, расположенных вблизи внутреннего этажа и высоко над внешним уровнем. Чтобы соответствовать этим требованиям, WOCD должны:
- Ограничить чистое отверстие до 4 дюймов или менее
- Иметь возможность отключиться, чтобы сохранить существующие возможности эвакуации
- Требуются два независимых действия для отключения
- Автоматический сброс при закрытии окна после выпуска
- Устанавливается на заводе и интегрируется в оконную конструкцию
*Строительные нормы различаются в зависимости от региона. Обратитесь к местному строительному чиновнику, чтобы узнать точные требования правил в вашем регионе.
Ограничитель створки
Ограничитель створки — это дополнительное устройство, которое можно настроить для ограничения расстояния, на которое будет открываться оконная створка, но эти устройства не предназначены для удовлетворения требований кодекса, в отличие от устройств управления открыванием окна (не показаны).
Тройное стекло
Многие окна могут быть построены с тремя стеклами вместо двух. Как и в стандартном двойном остеклении, пространство между стеклами изолировано аргоном, а на стеклянные поверхности можно наносить различные покрытия Low E для достижения различных требований к производительности. Тройное остекление иногда выбирают для повышения энергоэффективности в чрезвычайно суровых климатических условиях или в качестве решения по снижению шума.
Стеклянная прокладка
Отдельные стекла разделены стеклянными прокладками. Эти распорки также предотвращают утечку газовой изоляции.
Остановить формование
Глухой упор, разделительный упор и упор створки — это распространенные типы упорных молдингов, которые можно найти на окне. Функция большинства упорных молдингов состоит в том, чтобы удерживать створки в безопасности и выравнивать их в оконной раме.
Обшивка
Для продуктов Marvin под облицовкой понимается цветной экструдированный алюминий, используемый для покрытия внешних частей деревянных створок и рам. Облицовка окон и дверей сочетает в себе неприхотливость и долговечность отделки алюминия со стабильностью и изоляционными свойствами дерева.
Штапик остекления
Полоски из профилированного дерева, винила или алюминия, используемые для удержания стекла внутри створки, называются штапиком. Штапик на внутренней стороне створки часто называют заклейкой. Штапик Ogee и Ovolo предлагает более традиционный профиль, а квадратные штапики доступны для чистого, более современного вида (показан Ogee).
Защита от атмосферных воздействий
Герметизирующая прокладка помогает герметизировать зазоры между различными компонентами оконной створки и рамы. В прошлом защитная изоляция могла изготавливаться из ковкого металла, такого как латунь, но современная защитная изоляция обычно изготавливается из упругого и гибкого материала, такого как силикон, резина, винил или пена.
Стойка
Когда два или более окон соединены друг с другом, область, где встречаются два боковых косяка, называется импостом (не показан).
Капельница для окна
Капельница, также называемая головным фартуком, представляет собой сформированный металлический или виниловый фартук, который устанавливается в верхней части окон и дверей. Капельница предназначена для отвода воды из окна или двери и предотвращения ее проникновения в дом.
Плавник для гвоздей
Ребра гвоздя, иногда называемые монтажными фланцами, представляют собой тонкие полоски, установленные по периметру окна.
Цель прибивания ребер – прикрепить окно к обшивке стены и удерживать его на месте во время установки прокладок и винтов. Плавники также работают в сочетании с гидроизоляцией и атмосферостойким барьером (WRB), чтобы предотвратить проникновение ветра и воды.
Грубое отверстие
Отверстие в стене, в котором установлено окно или дверь, называется черновым проемом (РО). Окна сделаны немного меньше, чем грубые проемы, чтобы оставить место для незначительных корректировок и обеспечить пространство для изоляции по периметру окна и обрамления стены, которая его окружает.
Эксплуатация
Буквы OX или XO обозначают работу оконных блоков, если смотреть с внешней стороны здания и смотреть внутрь. Буква O означает стационарное, а буква X означает работающее.
Передача/качание
Направление, которое открывается створчатым окном, называется направлением. Створчатые окна имеют маркировку FCL (от бордюра слева) или FCR (от бордюра справа).
Если вы смотрите на окно, стоя снаружи, у окна FCL петли будут слева, а у окна FCR — справа. На чертежах и в оконных каталогах передача часто обозначается двумя наклонными линиями. Сторона, где две линии сходятся, указывает сторону окна с петлями. Эта информация относится только к поворотно-откидным окнам. Доступны распашные створчатые окна, но они не так распространены, как распашные.Сопутствующее содержание
Узнать больше
Узнать больше Marvin Windows
От классических двустворчатых окон до створчатых окон лучших в отрасли размеров — Marvin предлагает варианты стилей окон и выбор высококачественных материалов для любого проекта.
Узнать больше
Узнать больше
Варианты дизайна окон и дверей
Marvin предлагает множество вариантов дизайна для персонализации ваших окон и дверей, отражающих уникальную архитектуру, характер и индивидуальность вашего дома.
Узнать больше
Узнать больше
Приступить к замене окон и дверей
Замена окон и дверей не должна вызывать стресса.
Марвин может помочь вам понять каждый шаг и сделать ваш проект замены успешным.
Узнать больше
Krieger Acoustical & STC Двери и окна со звукоизоляцией
Акустика и SCIF
Характеристики продукта
Готовые модели
Акустические дверные панели с
Оценка пули
Акустическая дверная и окно
Сборка стены
Акустическое скольжение. Характеристики продукта
Готовые модели
Взрыв и давление
Характеристики продукта
Готовые модели
Двери Tornado и Hurricane
705 Комплект дверей и замков
Характеристики продукта
Заказ онлайн
Варианты отделки
Krieger предлагает полный спектр вариантов отделки дверей и окон по индивидуальному заказу — все они идеально сочетаются друг с другом, чтобы дополнить уникальные характеристики и эстетику потребности вашего проекта. Узнать больше
Галерея проектов
Посмотреть окна и двери, разработанные Кригером по индивидуальному заказу в лучших зданиях по всему миру.
Посмотреть галерею
Вопросы по продукту
Руководства по установке
Участвующие установщики
Общие ошибки установки
Установки видео
CAD Drawing Library
Информация LEED
ПРЕМЕНАНИЕ ПРИВЕТЫ
Гарантия производства
Акустическая гарантия
Политика возврата
Начало начало. Особые требования к дверям и окнам специального назначения могут потребовать индивидуального проектирования
для удовлетворения ваших требований к производительности. Благодаря многолетнему опыту и знаниям компании Krieger, наш инженерный отдел
может создать продукт, отвечающий вашим требованиям.
Новый запрос коммерческого предложения
Штаб-квартира
Телефон: 562-695-0645
Факс: 562-692-0146
4880 Gregg Road
Pico Rivera, CA
Дополнительная контактная информация
Торговые представители
Добро пожаловать
Войти или создать учетную запись
×
Двери и Windows
Acoustical
и SCIF
Пуля и
принудительный вход
BLAST и
Давление
Радио
.
Акустика
и SCIF
Пуля и
Принудительный вход
Взрыв и
Давление
Радио
Частота
Торнадо и
Ураган
705 дверная и
пакет блокировки
Двери и окна
Acoustical & SCIF
Bullet & Вынужденный вход
BLAST & DAME
Радиочастота
Tornado & Hurican ПОДДЕРЖИВАТЬ ЗАПРОС КВОТЫ КОНТАКТ ВАШ СЧЕТ
О KRIEGER КАРЬЕРА
Характеристики продукта
Готовые модели
Акустические дверные панели с рейтингом пули
Акустическая дверь и оконная стена в сборе
Акустическое раздвижное окно диспетчерской
Акустическая фурнитура
KriegerSonic
Акустика и SCIF
Акустические дверные и оконные изделия Krieger используются на ведущих концертных площадках, в школах и университетах, государственных учреждениях, а также в коммерческих и промышленных целях, где первостепенное значение имеют контроль звука, улучшение звука и снижение шума.
Наша продукция, соответствующая требованиям SCIF, разработана и изготовлена в соответствии с правилами Национального центра контрразведки и безопасности.
Рейтинги STC
Дверные узлы
До СТС 55
Windows
До СТС 56
Tests and Certifications
ASTM E90
ASTM E336
ASTM E1408
ASTM E413
ASTM A 1008
JUIAF
JAFAN
DCID 6/9
ICPM 2006-700-7
(Cold-rolled steel sheet, коммерческое качество)
Изготовление на заказ в соответствии с вашими спецификациями
Конфигурация двери
Акустические двери Krieger доступны в виде одинарных или парных навесных дверей. Все узлы могут быть сконфигурированы с ручным или механическим управлением, а также с смотровыми люками, боковыми люками и фрамугами или без них.
Мы предлагаем стандартные конструкции рам, а также специально разработанные профили рам, которые дополнят любую конструкцию стены или архитектурный стиль.
Вы также можете добавить декоративные стойки и молдинги в соответствии с дизайном вашего проекта.
Национальный закон о сохранении исторических памятников соответствует требованиям
Двери Krieger могут быть изготовлены таким образом, чтобы обеспечить визуальную совместимость с архитектурными особенностями исторических зданий в соответствии с рекомендациями Национального закона о сохранении исторических памятников.
Полная сборка
Звукоизолирующие двери Krieger поставляются в виде полных сборок, которые гарантированно будут работать в соответствии с вашими спецификациями.
На акустические сборки Krieger распространяется наша акустическая гарантия и лучшие в отрасли
10-летняя гарантия производителя.
Готовые модели
Образец акустических дверей и окон Krieger.
Посмотреть готовые модели
Vision Lites • Боковые панели • Ригельные коробки
Испытанное и сертифицированное звукоизоляционное стекло или огнестойкое стекло и материалы для остекления доступны для звукоизоляционных дверных конструкций с смотровыми окнами, боковыми окнами или фрамугами.
Регулируемые жалюзи между стеклами позволяют контролировать количество света и обеспечивают дополнительную конфиденциальность и безопасность.
Примечание. Зона Vision lite может повлиять на рейтинг STC двери. См. сравнительную таблицу ниже для рекомендаций. Для получения дополнительной информации свяжитесь с нами, чтобы обсудить ваш проект.
Противопожарные этикетки и избыточное давление
Металлические двери до 3 часов:
Сертифицирован в соответствии с UL 10C, UBC 7-2, UBC 7-4. 250º, 450º, 650º повышение температуры, до 3 часов
Двери с деревянным шпоном До 60 минут:
Этикетки UL: дым, 20, 45 и 60 минут.
Петля кулачкового подъема
Лучшая в отрасли кулачковая подъемная петля Krieger входит в состав узлов с более высоким рейтингом STC (двери с классом STC 45 или ниже поставляются со стандартной или стыковой петлей).
Уникальная конструкция кулачкового подъемного шарнира обеспечивает повышенную радиальную прочность, более длительный срок службы и простоту обслуживания.
Петли кулачкового подъема поставляются в стандартных или электрифицированных моделях.
Дополнительная информация о кулачковых подъемных петлях
Оборудование для строителей
Акустические дверные блоки Krieger предназначены для сопряжения с фурнитурой, которую вы выбрали для своего проекта.
Сюда входят замки и комплекты замков, пороги, петли и другие аксессуары.
Посмотреть рекомендуемое оборудование Krieger
Соответствует требованиям ADA
Акустические дверные узлы Krieger соответствуют пороговым требованиям Закона об американцах с ограниченными возможностями (ADA) ½ дюйма без переносных пандусов, что позволяет использовать их в любом месте.
Кроме того, лабораторные испытания нашей кулачковой подъемной петли показали, что она полностью соответствует требованиям ADA в отношении максимального усилия, необходимого для открывания двери (менее 5 фунтов для дверных полотен весом менее 500 фунтов), что означает, что ее можно использовать.
в любом месте, даже для тяжелых дверей.
Размеры дверей
Krieger может спроектировать и изготовить двери стандартных и нестандартных размеров. Без ограничений.
Большие двери
Независимо от того, перемещаете ли вы очень большие предметы, такие как машины, сценический реквизит или спортивное оборудование, или вам требуются акустические уплотнения для охлаждения систем отопления, вентиляции и кондиционирования воздуха или просто блокирования шума, большие двери Krieger помогут вам.
Дополнительная информация о больших дверях
Двери, соответствующие стандарту SCIF
Акустические дверные блоки Krieger, соответствующие стандарту SCIF, изготавливаются по индивидуальному заказу в соответствии с положениями Национального центра контрразведки и безопасности.
Просмотр готовых моделей, совместимых с SCIF
705 Пакет дверей и замков SCIF
Наш комплект дверей и замков 705 SCIF представляет собой комплексное решение, на 100 % сертифицированное по ICD 705 и отвечающее стандартам SCIF Sound Group 3 и 4.
Полный комплект включает в себя дверь, раму, петли, доводчик, порог, нижнюю часть двери, систему уплотнений и запорное устройство Sargent & Greenleaf или Lockmasters — и поставляется как единое целое с установленным замком. Посмотреть полную информацию о пакете
Комбинированный рейтинг пули
Звукоизоляционные двери Krieger могут быть оснащены встроенной пуленепробиваемостью UL 752 до уровня 3 для дополнительного уровня безопасности во время активного стрелкового мероприятия. Свяжитесь с торговым представителем для получения дополнительной информации.
| Акустический класс | Пуленепробиваемость |
|---|---|
| СТЦ 45 — 48 | UL уровень 1 и 2 |
| СТЦ 49 — 55 | Уровень 3 UL |
Более высокие рейтинги пуль доступны до 10-го уровня. Дополнительная информация о пуленепробиваемых дверях
Specialized Hybrid Performance
Звукоизоляционные двери Krieger доступны в любой комбинации специальных требований к эксплуатационным характеристикам, которые вам нужны.
Взрыв и давление
UFC • ATFP • PIP
Пуля и принудительное проникновение
UL 752 • МИЛ-САМИТ
Радиочастота
IEEE 299 • ТЕМПЕСТ
Торнадо и ураган
ФЕМА Р-361-2015
Сравнение акустических характеристик дверейРейтинг STC от 36 до 40 | Рейтинг STC от 41 до 44 | Рейтинг STC от 45 до 48 | Рейтинг STC от 49 до 53 | Рейтинг STC 55 | |
|---|---|---|---|---|---|
Дверная панель | |||||
Рама | |||||
Порог | |||||
Уплотнение | |||||
Петля кулачкового подъема | STC 46 — STC 48 | ||||
Стандартная петля | До STC 45 | ||||
Одноместный | |||||
Пары | |||||
Вижен Лайт | Макс. | Макс. 1200 кв. Дюйм | Макс. 900 кв. Дюйм | Макс. 300 кв. Дюйм | |
Пожарная маркировка | До 3 часов | До 3 часов | До 3 часов | До 3 часов | До 90 минут |
Транец и боковина Lite | |||||
Соответствует требованиям ADA | Свяжитесь с нами | ||||
Встроенный рейтинг пули | Уровень 1 UL | Уровень 1 UL | UL, уровень 1 и 2 | Уровень 3 UL | Уровень 3 UL |
Толщина двери | 1 ¾» | 1 ¾» | 1 ¾» | 1 ¾» | 3 дюйма |
Негабаритный Доступно | |||||
Громкая речь слышна | Громкая речь | Громкая речь | Музыка и тяжелая музыка | Слышны только очень громкие звуки |
1400 кв. ДюймТолщина двери
Толщина двери зависит от размера дверной панели.
Рекомендации Кригера для среднего размера (36 дюймов x 97″ и более) акустическая дверь 2 ⅛» толщиной, в то время как акустическая дверь большого размера имеет толщину 3 дюйма. Свяжитесь с нами для получения более подробной информации.
Грунтовка
Деревянный шпон
Нержавеющая сталь
Молдинги и многое другое
Исторический дизайн
Наш полный спектр индивидуальных вариантов отделки включает в себя грунтовку, деревянный шпон, пластиковый ламинат, нержавеющую сталь, специальную отделку и многое другое — все идеально подобрано, чтобы дополнить ваш проект.
Заполните нашу онлайн-форму, чтобы запросить расценки, и торговый представитель Krieger свяжется с вами.
Запрос коммерческого предложения
«Я хотел сообщить вам, что комната была сертифицирована, а дверь прошла испытания на рейтинг STC 53, как раз то, что она должна иметь. Выражаю благодарность вам и Кригеру за хорошо сделанный продукт».
— Гэри Хендрикс, менеджер по продажам/проектам, ТКП
Готовые модели
Образец комбинации производительности для акустических дверей и окон.
