Установка окон по ГОСТу, правильный монтаж окна, инструкция

Содержание

  1. Особенности профиля
  2. ГОСТы
  3. Особенности створок
  4. Особенности стеклопакетов
  5. Замер
  6. Подготовка
  7. Демонтаж старых окон
  8. Установка оконной рамы: 1-й этап
  9. Установка отлива
  10. Установка оконной рамы: 2-й этап
  11. Установка подоконника
  12. Завершающий этап

Для того, чтобы обеспечить в частном доме или квартире комфортные условия проживания, включающие энергосбережение как зимой, так и летом, защиту от шума, взлома, пыли, влаги, жильцы устанавливают надёжные и качественные немецкие окна ПВХ. Известные производители, такие как Rehau и KBE, гарантируют соответствие всем требованиям ГОСТов и европейским стандартам.

Особенности профиля

Важнейшей частью окна является металлопластиковый профиль. При его выборе, прежде всего следует обращать внимание на количество камер и монтажную глубину. Чем больше камер в оконном профиле, тем выше показатели тепло- и звукоизоляции. Монтажная глубина также влияет на шумо- и теплоизоляцию, помимо этого от неё зависит, какой стеклопакет возможно будет установить в дальнейшем.

Для регионов с относительно мягким климатом, таких как Юг России, и непритязательных жильцов будет достаточно 3-х камерного профиля ПВХ, который отвечает минимальным требованиям ГОСТа. Сюда относят Rehau 60(Blitz) и KBE 58.

Толщина стенок профиля строго регламентирована. В загородных домах и квартирах используются исключительно профили класса A и B, имеющие толщину внешних стенок 2,8 и 2,5 мм соответственно. Класс C из-за отсутствия строгих требований по толщине стенок используется только для нежилых помещений. Стоимость профилей класса A значительно выше, но оправдана их лучшими показателями долговечности и стойкости к деформациям. К ним относят Rehau Intelio 80 и Kömmerling 76 AD.

Также они способны выдерживать большие нагрузки, что в сочетании с монтажной глубиной 76-80 мм позволяет установить тяжёлые стеклопакеты с максимальным количеством камер.

Окно из немецкого профиля Rehau и KBE со скидкой до 35%

Оставьте ваш телефон и наш менеджер свяжется с вами, поможет выбрать оконный профиль, оформит заказ.

При установке окон учитывают следующие утверждённые стандарты и нормы:

  • ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей» — распространяется на оконные и балконные дверные блоки из ПВХ одинарной конструкции со стеклопакетами для зданий и сооружений различного назначения, область применения конкретных марок изделий устанавливают в зависимости от условий эксплуатации;

  • ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами» — разработан с целью обеспечения высококачественного монтажа светопрозрачных конструкций и наружных дверных блоков, применяемых в различных зданиях и сооружениях во всех климатических районах Российской Федерации;

  • ГОСТ 34378-2018 «Конструкции ограждающие светопрозрачные. Окна и двери. Производство монтажных работ, контроль и требования к результатам работ» — устанавливает общие требования, порядок организации и производства монтажных работ по заполнению стеновых (световых) проемов оконными и балконными дверными блоками при устройстве окон и балконных дверей в наружных стенах отапливаемых помещений жилых и общественных зданий, устанавливает методы и средства контроля технологии производства монтажных работ и устройства окон и балконных дверей, контроля качества исполнения этих работ, а также требования к результатам работ;

  • ГОСТ 23166-2021 «Конструкции оконные и балконные светопрозрачные ограждающие» — распространяется на оконные и балконные блоки различного функционального назначения, балконное остекление и устанавливает общие требования к их изготовлению и применению;

  • ГОСТ Р 59599-2021 «Пена монтажная однокомпонентная полиуретановая в аэрозольной упаковке» — распространяется на выпускаемую промышленным способом однокомпонентную полиуретановую монтажную пену, в аэрозольной упаковке, применяемую для заполнения и теплоизоляции зазоров в примыканиях строительных конструкций (швов, щелей, пустот), для заполнения отверстий и полостей в местах прокладки инженерных коммуникаций зданий и сооружений, локальной теплоизоляции строительных конструкций зданий и сооружений (для утепления поверхностей примыканий к оконным, дверным конструкциям, а также для ремонта), монтажа (приклеивания) строительных изделий и деталей при выполнении строительных и отделочных работ;

  • ГОСТ 24866-2014 «Стеклопакеты клееные» — распространяется на стеклопакеты клееные, предназначенные для остекления светопрозрачных конструкций: оконных и дверных блоков, перегородок, зенитных фонарей, стеклянных крыш, фасадных систем в зданиях и сооружениях различного назначения;

  • СНиП 23-02-2003 «Тепловая защита зданий» — устанавливают требования к тепловой защите зданий в целях экономии энергии при обеспечении санитарно-гигиенических и оптимальных параметров микроклимата помещений и долговечности ограждающих конструкций зданий и сооружений.

Особенности створок

Важно сразу спланировать конфигурацию створок окна. Как правило, в стандартные проёмы устанавливают одностворчатые, двухстворчатые и трёхстворчатые окна. При остеклении балконов и лоджий типовых планировок, окна состоят из 4-6 створок. При этом, створки могут быть:

  • глухими,
  • поворотными,
  • откидными,
  • поворотно-откидными.

Глухое окно — самый бюджетный вариант, но оно не позволяет проветривать помещение и мыть стёкла. Многие люди выбирают комплектации с чередующимися глухими и поворотно-откидными створками.

Особенности стеклопакетов

Проконсультироваться о видах стеклопакетов тоже лучше заранее. Для южных регионов России комфортные условия можно получить и с начальным вариантом — однокамерным стеклопакетом, но при условии отсутствия внешних интенсивных шумовых воздействий, таких как близкорасположенная оживлённая дорога. Чем суровее зима и сильнее шум за окном, тем должно быть больше камер в стеклопакете, максимальное количество — 3.

При этом, надо обращать внимание и на сами стёкла, которые могут изготавливаться по особым технологиям, подвергаться специальной обработке и напылению. Существуют решения для:

  • улучшенной теплоизоляции,
  • дополнительной защиты от шума,
  • повышенной ударостойкости (триплекс).

Воздушные камеры в стеклопакете могут быть заполнены аргоном, криптоном и осушенным воздухом, лучшее соотношение цена/характеристики у первого газа, обычный воздух хуже справляется с теплоизоляцией, а криптон стоит дороже. При планировании установки окон, нужно помнить, что чем больше количество стёкол в стеклопакете, тем больше должна быть монтажная глубина профиля.

Окна с энергосберегающим стеклопакетом Guardian со скидкой до 35%

Оставьте ваш телефон и наш менеджер свяжется с вами, поможет сделать выбор, оформит заказ.

После того, как вы проконсультировались и определились с комплектацией и конфигурацией, нужно произвести замер оконных проёмов.

Сверху и снизу окна обязательно должен быть предусмотрен зазор около

12 мм для компенсации возможной просадки здания. Размер оконной рамы должен быть меньше проёма примерно на 50 мм с каждой стороны.

Для избежания ошибок рекомендуется пригласить специалиста, который заодно подскажет, нужно ли что-то изменить в выбранной комплектации в связи с особенностями вашего дома или квартиры. Многие оконные компании предоставляют услугу замера бесплатно.

Играет роль и то, насколько в проёме стеклопакет будет расположен ближе к улице или помещению. Оптимальным будет расположение в две трети со стороны комнаты.

Монтаж

Подготовка

После согласования даты доставки окон, следует осуществить подготовку помещение к этой дате. К оконному проёму должен быть свободный доступ, проход также надо освободить, для этого уберите мешающую мебель, шторы, если вы собираетесь заменить окна на пластиковые.

Для дополнительной защиты от пыли можно застелить полы и накрыть оставшиеся в комнате предметы интерьера. Сейчас в магазинах легко найти специальную защитную плёнку как для пола, так и для мебели.

Демонтаж старых окон

Следующим после изготовления и доставки окон этапом будет демонтаж старых светопрозрачных конструкций (при их наличии). Если старые окна вы планируете в дальнейшем использовать, например для дачи, то это надо учитывать и проводить демонтаж аккуратно. Снимаются створки или изымают стеклопакеты (в случае глухого окна), убирают пластиковые откосы или сбивают с них штукатурку, потом демонтируют подоконник, отлив и оконную раму.

Затем приступают к подготовке проёма. Его очищают от остатков штукатурки, монтажной пены, утеплителя, других плохо держащихся частей и строительной пыли. Может потребоваться выравнивание или укрепление проёма. Глубокие сколы и трещины в обязательном порядке устраняются цементным раствором.

Установка оконной рамы: 1-й этап

Установку нового окна начинают с крепления рамы. Она выравнивается с использованием лазерного уровня и отвеса, отклонения корректируются технологическими клиньями, ведь и незначительный перекос не позволяет окну полноценно функционировать.

В металлопластиковой оконной раме просверливаются сквозные отверстия, через которые она надёжно прикручивается к торцевой части проёма анкерами. В некоторых случаях, чтобы избежать небольшого снижения теплоизоляционных качеств окна в результате сверления, крепление рамы производится с помощью специальных металлических пластин, но этот вариант не рассчитан на значительные ветровые нагрузки и не рекомендуется специалистами, особенно для многоквартирных домов, но такой вариант лучше использовать при монтаже внутреннего балконного блока (дверь с окном), когда балкон уже застеклён.

После закрепления рамы, зазоры между окном и стеной предварительно заполняют небольшим количеством монтажной пены. Пена выполняет сразу 2-е функции: дополняет теплоизоляцию и фиксацию окон.

Установка отлива

На следующем этапе приступают к установке отлива, который должен быть длиннее проёма на 1 см справа и слева. На эти лишние сантиметры края отлива загибаются вверх. Нижний откос герметизируется пароизоляционной лентой, лента клеится таким образом, чтобы закрыть нижний зазор между окном и откосом. Затем отлив вставляется в специальный паз под окном, под водоотлив задувается монтажная пена для создания подушки. На место стыка откосов с отливом по бокам наносится герметик. Окончательная фиксация отлива проводится путём прикручивания его саморезами к подоконной планке. После удаляются излишки герметика и пены.

Установка оконной рамы: 2-й этап

Теперь самое время навешивать в соответствующие секции поворотные, откидные и поворотно-откидные створки окон на петли и вставлять стеклопакеты. Сборка окна продолжается фиксацией стёкол в раме с помощью штапиков. В обязательном порядке проверяется, чтобы окно было установлено ровно, а все механизмы исправно функционировали во всех режимах.

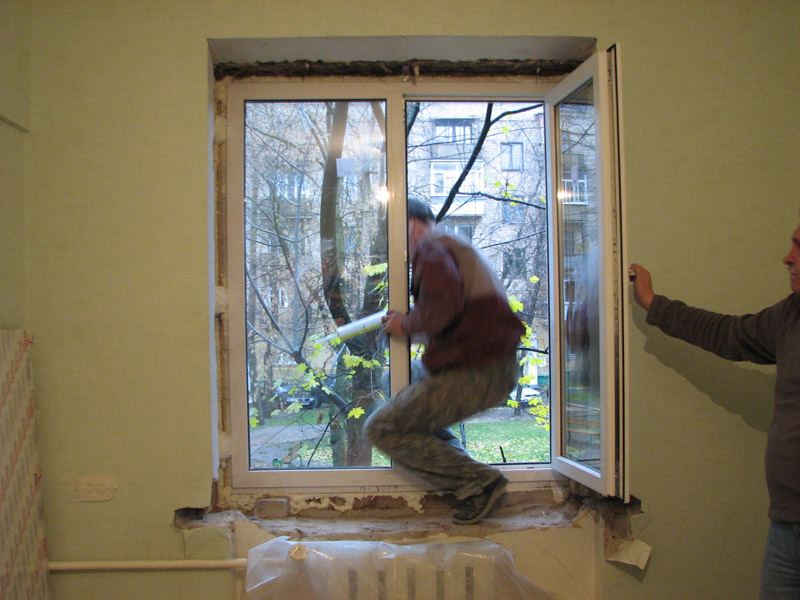

После этого происходит окончательное запенивание рамы. Если щели слишком глубокие и широкие, то может потребоваться задувать монтажную пену в несколько этапов. Пена будет расширяться, поэтому треть зазора нужно оставить. При работе в несколько этапов, после каждого нужны выждать 20 минут до полного высыхания пены. Зазор между рамой и стеной с внутренней стороны закрывают пароизоляционной лентой из алюминиевой фольги, которая помогает сохранять благоприятный уровень влажности в помещении, а снаружи, для защиты монтажного шва и предотвращения быстрого разрушения пены, зазор заполняют с помощью самоклеящейся пенополиуретановой ленты (ПСУЛ), которая отвечает за гидроизоляцию.

Установка подоконника

Затем приступают к монтажу подоконника. В нижней части проёма, как и в случае с отливом, укладывается пароизоляционная лента. Заготовку нужно укоротить до размеров проёма и прикрепить к подставочному профилю на окне. При расчёте глубины подоконника, нужно учитывать, что он будет утапливаться под оконную раму, поэтому рекомендуется предусмотреть, чтобы его глубина равнялась толщине стены плюс 5 см, чтобы сохранилась необходимая полезная площадь. Желательно монтировать подоконник так, чтобы он был наклонён на несколько градусов в сторону помещения. Пространство под подоконником нужно запенить. Чтобы подоконник не поднялся при расширении пены, распределите на нём нагрузку примерно в 10-15 кг до её полного высыхания. Усилить подоконник можно закрутив под него кронштейны.

Завершающий этап

Завершающий этап установки пластиковых окон — выравнивание и отделка откосов, которые выполняют не только декоративную функцию, но играют роль в тепло- и звукоизоляции. Откосы в большинстве домов и квартир выполнены из пластиковых панелей или отштукатурены.

Сразу после установки не забудьте удалить с профиля окна защитную ленту, иначе, после длительного воздействия солнечных лучей на защитную плёнку, это будет проблематично сделать.

Существуют также и необязательные опции, которые могут расширить возможности окна. Сюда можно отнести детские замки, ограничители, москитные сетки, декоративные накладки и т.д.

Обращайтесь к специалистам

Залогом долгосрочной беспроблемной работы окон является их профессиональная установка и использование качественных комплектующих от проверенных производителей. Только в этом случае у вас будет гарантия. Рекомендуется обращаться к компаниям, долго работающим на оконном рынке, имеющим в штате опытных монтажников и сотрудничающим с надёжными поставщиками. Такие поставщики предлагают компаниям выгодные цены при оптовых поставках, а значит компания в свою очередь сможет предложить доступные цены и вам.

Поделиться страницей:

Другая информация

12 советов о том, как выбрать пластиковые окна

Если вы задумались о том, чтобы заменить старые деревянные или пластиковые окна, а также в случае установки оконных систем в новом доме или квартире, то правильный выбор вам помогут сделать несколько советов от специалистов компании «Немецкие Окна».

Часто задаваемые вопросы

Специалисты компании «Немецкие Окна» подготовили ответы на часто задаваемые вопросы, которые возникают у людей при покупке, установке и использовании пластиковых окон.

Регулировка оконной фурнитуры

После установки пластиковых окон, независимо от их цены, время от времени требуется регулирование фурнитуры.

Установка окна по ГОСТ — описание работ по правильной установке, этапы и материалы.

При установке пластикового окна, каждый человек желает, чтобы оно прослужило долгие годы и бесперебойно работало весь срок службы. Для этого нужно соблюдать правила установки согласно всем требованиям ГОСТ. Установка окна очень важный этап т.к. преобретая даже самые качественные окна, неправильный монтаж может свести все усилия на нет и доставить вместо комфорта, только одни проблемы.



Схема монтажа по ГОСТу







Итак рассмотрим поэтапную установку окон

 Отсутствует крепеж низа окна  Крепеж на анкерные пластины



Отсутствие крепежа приведет к перекосам рамы под тяжестью окна

1. Крепеж окна должен быть по всему периметру конструкции

2. Расстояние крепежа от края рамы должно быть не более 180 мм

3. Установка крепежных элементов должно быть не более 500мм — 600мм друг от друга

4. Крепление окна допускается только на анкерные пластины, анкера или нагель



 Установка окна на деревянный клин  Установка окна на пластиковые клинья



Установка окна на деревянные подложки нежелательна т.к. дерево подвержено гниению поэтому лучше установку осуществлять на специальные пластиковые клинья.



 Неправильный монтаж  Монтаж по ГОСТ с лентой ПСУЛ



Монтажная пена с уличной стороны должна обязательно закрываться т.к. под воздействием ультро-фиолетовых лучей и осадков подвержена разрушению, отлично подходит для защиты монтажного шва специальная лента ПСУЛ, она сохранит утеплитель от разрушения на долгие годы и компенсирует монтажный зазор в перепадах температур зима-лето.



ПСУЛ — Предварительно сжатая саморасширяющаяся лента



 Отсутствие пароизоляции  Монтаж окна с пароизоляционной лентой



ГОСТ Р 52749-2007 пункт 5.4

5.4 Требования к внутреннему слою

5.4.1 Внутренний изоляционный слой должен обеспечивать надежную пароизоляцию материалов среднего слоя монтажного шва со стороны помещения.

5.4.2 В любом случае значение сопротивления паропроницанию внутреннего слоя должно быть не менее 2,0 м2·ч·Па/мг.

5.4.3 В качестве материалов внутреннего слоя монтажного шва применяют, как правило, паронепроницаемые самоклеящиеся ленты. Допускается применение пароизоляционных мастичных герметиков, которые рекомендуется наносить по бутовочному шнуру из эластомерных материалов. Для герметизации мест сопряжений элементов узлов примыканий (включая элементы облицовки и подоконную доску) допускается применение силиконовых, акриловых и других герметизирующих материалов, соответствующих условиям эксплуатации монтажных швов.

5.4.4 Пароизоляционные материалы внутреннего слоя монтажного шва должны иметь сопротивление отслаиванию (прочность сцепления) от бетонного основания не менее 0,3 кгс/см для лент (0,1 МПа — для герметиков).

5.4.5 Пароизоляционные материалы по внутреннему контуру монтажного зазора должны быть уложены непрерывно, без пропусков, разрывов и непроклеенных участков.



Установка отлива

 Неправильная установка отлива  Установка отлива с бортиком



Установка отлива с бортиком гарантия того, что вода не будет попадать под окно, а будет стекать по отливу под уклон на улицу. Отлив простой формы не обеспечит нужного эффекта и вода которая будет попадать под отлив, будет протекать в помещение, что в дальнейшем приведет к образованию плесени и вреду здоровью.



Итак вывод из этого такой, что лучше обратиться к профессионалам своего дела которые грамотно проведут работы замены окон по всей технологии, чем пытаться установить окно самостоятельно или заказав в непроверенном месте.

Тел. профессионалов +7(495)648-65-99

Как установить новые окна и прошить их

Полное руководство по установке окон от эксперта Marvin по Windows

1 / 26

Советы Construction Pro

Раньше большинство окон устанавливалось примерно так: установить, выровнять, подровнять, прибить гвоздем, распылить пену, промыть, повторить. Но в наши дни есть еще несколько шагов, и не все они связаны с предотвращением попадания воды внутрь. На самом деле, многие этапы установки современных окон рассчитаны на то, чтобы пропускать воду 9.0011 из , если он когда-нибудь найдет способ войти.

Чтобы убедиться, что мы все сделали правильно, мы попросили нашего местного представителя Tyvek Лори Гундерсон и гуру установки Marvin Window Эрика Кляйна провести нас через этот процесс. В дополнение к правильным процедурам, Эрик поделился кучей советов, подсказок и рекомендаций по установке.

В этой статье мы покажем, как установить двустворчатое окно Marvin. Многие из этих шагов распространены среди производителей окон, но не все. При установке окна всегда следуйте специальной инструкции, предназначенной для той марки, с которой вы работаете.

2 / 26

Вырезание проема

  • Накройте весь оконный проем пленкой WRB (атмосферостойкий барьер).
  • Затем срежьте центр WRB и разрежьте его заподлицо вверху и внизу отверстия.

3 / 26

Срежьте углы под углом

  • Срежьте под углом около 6 дюймов. вверх и в сторону от всех четырех углов.
  • Примечание: Нижние угловые вырезы требуются не всем производителям окон.

4 / 26

Отогните клапаны

  • Отогните боковые клапаны и временно закрепите их на месте с помощью герметика для швов или домашней липкой ленты, а не скоб.
    • Совет для профессионалов: Используйте небольшой кусок ленты, чтобы он не порвал WRB при удалении.
  • Заделайте все разрывы герметизирующей лентой. Если на пути нет креплений, сложите WRB обратно под себя.

5 / 26

Наклон подоконника с сайдингом

Даже при идеальной установке вода все равно может попасть в проем. Хорошей идеей будет наклон подоконника в неровном отверстии, чтобы помочь нежелательной воде снова найти выход. Достигните уклона, сорвав и установив скошенный кусок атмосферостойкого сайдинга.

  • Планируйте заранее и сделайте черновые отверстия размером около 1/2 дюйма. выше, чтобы учесть ширину сайдинга.
  • Подложите прокладку под сайдинг, если проем находится слишком далеко от уровня, но не поднимайте окно выше, чем другие соседние окна. Разница в росте будет заметна и некрасива.

6 / 26

Установка оклада подоконника

Мы устанавливаем Dupont FlexWrap на это окно. На рынке есть и другие приемлемые продукты, но у FlexWrap отличный послужной список, и его рекомендуют сотрудники Marvin.

  • Разорвать 6-дюймовый. отклейте ленту и положите ее на подоконник вровень с внутренней рамой.
  • Протяните ленту не менее чем на шесть дюймов вверх по сторонам отверстия.
    • Совет профессионала : Эрик плотно прижимает ленту к углам с помощью скорости или стропильного угольника.

7 / 26

Разверните оклад

  • Снимите меньшую полосу подложки и прижмите ленту к стене. Этот оклад чувствителен к давлению, и его необходимо прижать роликом.
      • Совет профессионала : В очень холодные дни растянутые углы FlexWrap могут немного загибаться. Закрепите их полоской герметизирующей ленты.

8 / 26

Установка прокладок на порог

    • Установите нижние прокладки (предпочтительно составные) на место перед установкой окна.
      • Совет профессионала : Эрик наносит немного герметика под прокладки. Это помогает удерживать их на месте при установке окна, но оставляет их достаточно свободными, чтобы их можно было перемещать для незначительной корректировки позже.
    • Располагайте прокладки по краям, в центре, а для больших окон — не более 14 дюймов. раздельно.

9 / 26

Сложите стороны

  • Оберните два боковых клапана WRB внутрь, вокруг и на внутреннюю раму.
  • Прикрепите его скобами или скотчем.

10 / 26

Запечатайте боковые и верхние стороны перед установкой окна

    • Спуск на 3/8 дюйма. валик герметика примерно на полдюйма от края отверстия.
    • Оставьте 3/4-дюйм. зазор с каждой стороны всех четырех углов. Оставляя углы свободными от герметика, угловые прокладки имеют чистую, гладкую поверхность, к которой можно приклеиться.
    • Не наносите герметик под нижний фланец для гвоздей. Подойдет большинство наружных герметиков для окон, дверей и сайдинга.

11 / 26

Выравнивание внутренней части окна

Нет смысла отвешивать окно, потому что если стена не отвесна, то и окно тоже. Но сделайте одолжение плотникам по отделке и дважды проверьте, чтобы оконные косяки были как можно более ровными с рамой. Если одна сторона окна выступает дальше другой, установка наличника может оказаться сложной задачей. Вносите только незначительные коррективы. Чрезмерное скручивание окна может привести к заклиниванию или залипанию створок вместо того, чтобы работать плавно.

12 / 26

Выровняйте и закрепите дно

  • Попросите помощника внутри центрировать окно в проеме.
  • Отрегулируйте прокладки так, чтобы нижняя часть окна была ровной и чтобы каждая из них соприкасалась с окном.
  • Установите два 2-дюймовых внешние крепежные детали с каждой стороны у нижней части окна, а затем снова проверьте нижнюю часть с помощью уровня.
    • Совет от профессионала: Эрик предпочитает шурупы гвоздям, потому что легче отрегулировать окно, если что-то выйдет из строя. Шурупы GRK — его любимые.

13 / 26

Подровняйте и закрепите верхнюю часть

  • Убедитесь, что окно прямоугольное, измерив по диагонали в обоих направлениях.
  • Отрегулируйте верхнюю часть окна так или иначе, пока размеры не будут одинаковыми.
    • Совет для профессионалов:   Чтобы обеспечить точное измерение, всегда подвешивайте ленту под виниловым капельным колпачком. Капельница также помогает удерживать рулетку на месте.
  • Установите два фиксатора вверху рядом с углом, а затем снова проверьте квадратность.
  • Не устанавливайте крепежные детали до тех пор, пока окно не будет закрыто и загерметизировано изнутри.

14 / 26

Герметизация внутри

В следующем разделе описан процесс герметизации вокруг окна. На картинке выше показано, как это должно выглядеть, когда вы все сделали. Примечание. Опять же, это утвержденный метод установки окон Marvin. Методы других производителей будут отличаться.

15 / 26

Установите опорный стержень по бокам и сверху

    • Перед установкой дополнительных прокладок вставьте опорный стержень с обеих сторон и сверху, но не снизу.
    • Плотно прижмите опорный стержень к задней части крепежного фланца.
      • Совет профессионала:   Эрик использует свой квадрат скорости/стропила, чтобы сделать несколько проходов, вдавливая всего пару дюймов за раз.
    • Идея этого поддерживающего стержня состоит в том, чтобы устранить тепловые мосты и проникновение воды. Это предотвращает соприкосновение боковых прокладок с крепежным фланцем, что может привести к отводу тепла и воды.

16 / 26

Выпрямление косяков

Существует три способа проверить прямолинейность косяков перед установкой боковых прокладок:

  • Осмотрите выступы (пространство) между косяками и створками. Они должны быть ровными.
  • Расстояние между двумя боковыми косяками должно быть одинаковым сверху, по центру и снизу. Это можно проверить простым измерением. СОВЕТ ПРОФЕССИОНАЛА: Вместо измерения Эрик использует верхний упор в качестве опоры и сравнивает зазоры между упором и косяком сверху, снизу и в центре. Создайте свой собственный этажный столб, если окно, которое вы устанавливаете, не имеет верхнего упора, а вам нужно установить их несколько.
  • Откройте и закройте обе створки, чтобы убедиться, что они работают плавно.

17 / 26

Установите боковые прокладки

  • Установите прокладки по бокам окна в центре и примерно на 4 дюйма сверху и снизу вверх.
  • Некоторые окна имеют специальные отверстия для крепления косяков к раме (см. следующую страницу). Поместите прокладки в эти места.
  • Часто приходится немного вдавливать центр боковых косяков.
    • Наконечник Pro : Эрик подталкивает косяки с помощью мешка Air Shim точно в нужное ему положение, а затем устанавливает прокладки.
  • Не подкладывайте верхнюю часть окна. Если здание осядет, окно может сжаться, что, вероятно, приведет к тому, что окно перестанет работать должным образом и может даже привести к разбитию оконных стекол.

18 / 26

Установка внутренних винтов

В дополнение к крепежным элементам фланца, это окно удерживается на месте с помощью винтов, проходящих через скобу, называемую приемным блоком. Он расположен в решетке, и доступ к нему можно получить, сняв нижнюю створку. Прокладки должны располагаться в этих местах.

    • Наконечник Pro : Длинный держатель поможет избежать царапания окна сверлильным патроном.

19 / 26

Пена по бокам и сверху

  • Нанесите полоску малорасширяющейся пены в зазор вдоль опорного стержня. Не переусердствуйте. Просто выдавите достаточно пены, чтобы создать 1 или 1-1/2 дюйма. штапик, перекрывающий весь зазор между окном и рамой.
  • Немного вытяните буртик вдоль каждой стороны прокладки. Не заполняйте все пространство, потому что даже низкорасширяющаяся пена может достаточно расшириться, чтобы деформировать косяки.
    • Совет для профессионалов:  Наклейте тренировочную бусину на кусок картона, чтобы вы могли регулировать пистолет и измерять скорость перемещения наконечника внутри зазора.

20 / 26

Установите нижний опорный стержень

  • Начиная с одной из нижних прокладок, вставьте опорный стержень вокруг днища и до другой прокладки.
  • Не вставляйте его полностью, как в случае с другим стержнем. Просто нажмите почти до места, где косяк соединяется с оконным блоком.

21 / 26

Создание задней перемычки

  • Заполните зазор от нижнего опорного стержня почти до внутреннего края рамы.
  • Вдавите герметик пальцем или небольшим куском опорного стержня, чтобы убедиться, что весь зазор заполнен. Эта задняя дамба предотвратит попадание внутрь дома любой воды, прошедшей через другие линии защиты.
  • Если окно установлено правильно, ничто не должно препятствовать выходу воды обратно на улицу.

22 / 26

Добавление изоляции

  • Заполните остальные зазоры по бокам (над нижними прокладками) и сверху изоляцией из стекловолокна или минеральной ваты.
  • Заполните весь зазор, но оставьте его свободным и пушистым. Изоляция теряет свою эффективность, чем плотнее она уложена.

23 / 26

Добавить угловые прокладки

  • Если для окна, которое вы устанавливаете, требуются угловые прокладки, самое время их установить.

24 / 26

Обклейте фланцы лентой

Некоторые окна имеют фланцы для гвоздей, которые являются неотъемлемой частью окна (обычно виниловые окна), но это окно не имеет. Таким образом, чтобы герметизировать область, где фланец соединяется с окном, гидроизоляционная лента должна быть натянута на сторону окна не менее чем на 1/4 дюйма.

  • Сначала наклейте ленту по бокам, примерно на четыре дюйма ниже нижней части окна и примерно на дюйм выше верхнего фланца для гвоздей.
  • Проложите гидроизоляционную ленту в верхней части не менее чем на шесть дюймов за окном с каждой стороны.

25 / 26

Обклейте верхний клапан скотчем

  • Отогните верхний клапан WRB и заклейте два угловых разреза лентой для герметизации швов.
  • Не приклеивайте лентой всю нижнюю часть клапана. Вместо этого просто используйте несколько небольших полосок скотча, чтобы закрепить его на месте. Промежутки между лентой предназначены для создания путей эвакуации любой воды, которая попадает за WRB над оконным проемом.

26 / 26

ГОТОВО!

Вот и все! Хорошо, мы признаем, что установка окон не так проста и легка, как раньше… но также как и повреждения водой и обратные вызовы. Мы хотим поблагодарить двух наших экспертов за то, что они остановились и провели нас через весь процесс:

Познакомьтесь с экспертами

Лори Гундерсон

Лори работает специалистом Tyvek более 12 лет. Она тесно сотрудничает с архитекторами, генеральными подрядчиками, строителями и монтажниками, чтобы помочь построить качественное и энергоэффективное здание. Прежде чем стать специалистом по Tyvek, она более 10 лет проработала в национальной строительной компании, где руководила проектами для одной и нескольких семей.

Эрик Кляйн, старший инструктор по установке и обслуживанию

Эрик работает в Marvin Windows and Doors с марта 1984 года и обучил тысячи установщиков на предприятиях в Уорроуд, Миннесота, а также во время своих путешествий по всему миру. Он является аккредитованным инструктором и сертифицирует установщиков по установке окон и дверей в жилых, небольших коммерческих и коммерческих помещениях. Эрик также работает с несколькими партнерами и поставщиками над тем, как лучше обслуживать установщиков, подрядчиков и техников по обслуживанию, предлагая лучшие советы и рекомендации, а также ноу-хау по установке.

Дополнительные ресурсы:

http://www.dupont.com/products-and-services/fabrics-fibers-nonwovens/protective-fabrics/brands/tyvek.html

https://www.marvin.com/

Как установить окно

Детали проекта

Навыки

3 из 5 Умеренный

Стоимость

Стоимость окна плюс от 30 до 50 долларов США на другие материалы

Расчетное время

От 2 до 4 часов на окно, в зависимости от размера

Инструменты и материалы

  • финишный молоток — 20 унций

  • уровень — 4-футовый

  • Молотковый степлер

  • Универсальный нож

  • Рулетка

  • Пистолет для герметика

  • Дополнительно: дрель и винты из нержавеющей стали 1 5/8 дюйма для крепления удлинителя подоконника к нижней части узкого алюминиевого подоконника

Окна делают многое: помогают определить визуальный характер дома, пропускают свет и воздух, обрамляют вид изнутри. Но если они установлены неправильно, они могут стать нежелательными путями для воды. «Гниль вокруг окон, даже в относительно новых домах, является одной из самых больших проблем, с которыми я сталкиваюсь», — говорит генеральный подрядчик This Old House Том Сильва. «Вы не можете полагаться только на отделку и домашнюю пленку, чтобы остановить воду».

Вот почему всякий раз, когда Том вставляет окно, он обязательно герметизирует периметр проема липкими листами самоклеящейся водонепроницаемой мембраны, полосками металлического фартука и достаточным количеством герметика. Любой дождь, прошедший через один из этих слоев, будет остановлен другим.

Последним шагом после того, как проем станет водонепроницаемым, а окно будет установлено отвесно и прямо, нужно закрыть зазор между окном и рамой пенопластовой изоляцией.

Шаг 1

Установка Windows

Иллюстрация Дж. Тейлора
Шаг 2

Проверка чернового отверстия

Фото Дэвида Кармака

Измерьте ширину чернового отверстия сверху, посередине и снизу, а также высоту с обеих сторон и посередине.

Если разница между тремя измерениями ширины или тремя измерениями высоты чернового проема составляет более 1 дюйма, вырежьте конические полоски-заполнители из шпилек и прибейте их гвоздями к сторонам проема, которые находятся не по уровню или не по отвесу .

Убедитесь, что внешние размеры окна по крайней мере на ¾ дюйма уже и на ½ дюйма короче наименьших значений ширины и высоты соответственно. Если их нет, придется либо переделывать проем, либо заказывать новое окно.

Этап 3

Защита от проникновения воды

Фото Дэвида Кармака

Отрежьте полосу самоклеящейся водонепроницаемой мембраны шириной 6 дюймов (или полосу 15-фунтового строительного войлока шириной от 9 до 12 дюймов) на длину от 18 до 24 дюймов, чем ширина окна. Отцентрируйте мембрану под грубым отверстием и приклейте ее к существующему строительному войлоку или домашней пленке. Убедитесь, что его верхний край не выходит за край отверстия.

Отрежьте еще две полоски мембраны (или войлока) на 1 фут длиннее, чем высота отверстия. Отцентрируйте и прикрепите их вдоль каждой стороны проема, перекрывая полосу под окном.

Отрежьте еще одну полосу мембраны (или войлока) на 1 фут длиннее ширины окна; по центру и прикрепите его поверх грубого отверстия так, чтобы он перекрывал две боковые полосы.

СОВЕТ: При нанесении гидроизоляции накладывайте материал так, чтобы вода, стекающая по стене, была направлена ​​наружу: швы никогда не должны быть обращены вверх.

Шаг 4

Установка окна

Отогните фиксирующие ребра оконного блока так, чтобы они были перпендикулярны сторонам оконной рамы. Затем установите подоконник на дно чернового проема и наклоните раму в проем, пока все ребра гвоздя не будут плотно прижаты к стене.

Попросите помощника встать внутри и сообщить вам, когда зазоры между боковыми сторонами окна и распорками домкрата равны с обеих сторон. Прикрепите ребро гвоздя к обшивке в одном верхнем углу кровельным гвоздем диаметром 1 ½ дюйма, но не вбивайте его до конца.

Шаг 5

Выровняйте окно

Фото Дэвида Кармака

Поместите 2-футовый уровень на подоконник и обратите внимание на его высокую сторону. Затем приложите 4-футовый уровень к оконному косяку с этой стороны и сдвиньте подоконник влево или вправо, пока уровень не покажет, что косяк стоит вертикально. Вбейте гвоздь в плавник в нижнем углу с той же стороны, что и первый гвоздь.

Затем положите 2-футовый уровень на подоконник и отрегулируйте свободный нижний угол вверх, пока подоконник не станет ровным. Прикрепите плавник в этом нижнем углу к стене.

Шаг 6

Проверьте окно на квадратность

Фото Дэвида Кармака

Дважды проверьте квадратность окна, измерив раму по диагонали от угла к углу. Измерения должны быть в пределах 1/16 дюйма. Если нет, перепроверьте сторону рамы по отвесу и подоконнику по уровню. Возможно, вам придется вытащить два последних временных гвоздя и отрегулировать рамку.

Когда подоконник выровнен, а рама ровная, забейте гвозди в каждом углу. Если подоконник ровный, а размеры по диагонали от угла к углу одинаковые, стороны окна вертикальные.

Держа рулетку горизонтально, измерьте ширину окна в нескольких местах, чтобы убедиться, что боковые косяки не изогнуты. Если это так, вставьте или выдвиньте раму из центра носовой части и прибейте плавник в этой точке. Затем прибейте боковые стороны, верх и низ ребра или кожуха, вбивая по одному гвоздю в каждое предварительно пробитое отверстие.

Шаг 7

Уплотнение по периметру

Отрежьте полосу водонепроницаемой мембраны шириной 6 дюймов на 1 фут длиннее ширины окна. Отцентрируйте его под окном и прикрепите к стене так, чтобы он закрывал нижний стержень для гвоздей.

Отрежьте еще две полоски мембраны на 1 фут длиннее, чем высота окна, и повторите вышеуказанный процесс с обеих сторон окна. Убедитесь, что нижний конец каждой полосы перекрывает полосу под устройством.

Шаг 8

Установка окна

Фото Дэвида Кармака

Если производитель поставил защелкивающийся металлический отлив для покрытия верхней части оконной рамы, нанесите каплю герметика на верхний край оконного наличника, затем прижмите отлив на место.

Если гидроизоляция не поставляется, отрежьте и согните кусок металлической гидроизоляции так, чтобы он выступал над передней и боковыми сторонами корпуса на 1/4 дюйма и выступал на 3 дюйма вверх по стене. Прикрепите верхний край гидроизоляции к стене 1 ½-дюймовыми кровельными гвоздями и покройте его полосой водонепроницаемой мембраны, достаточно длинной, чтобы закрыть верхние концы двух боковых полос.

Шаг 9

Изоляция от сквозняков

Фото Дэвида Кармака

Вставьте створку в оконную раму.

Внутри дома нанесите один тонкий слой пенополиуретана с минимальным расширением на зазор между окном и рамой. Дайте шарику расшириться и вылечить в течение одного часа, прежде чем добавлять больше.

РубрикаРазное
