Комплектующие для металлочерепицы в Ростове-на-Дону

Планка конька круглого

Планка конька круглого закрывает внешний угол мест стыков скатов кровли. Защищает от влаги и грязи подкровельное пространство. Нахлест между коньками  8-10 см. Имеет форму полукруга. Используется для металлочерепицы.


Планка конька плоского с полкой

Планка конька плоского с полкой закрывает внешний угол мест стыков скатов кровли. Защищает от влаги и грязи подкровельное пространство. Нахлест между коньками  8-10 см. Имеет плоскую форму с шапкой. Используется для металлочерепицы, профнастила и ондулина.


Планка конька плоского

Планка конька плоского закрывает внешний угол мест стыков скатов кровли. Защищает от влаги и грязи подкровельное пространство. Нахлест между коньками  8-10 см. Имеет плоскую форму. Используется для металлочерепицы, профнастила, ондулина и шифера.


Заглушка конька круглого конусная

Заглушка конька круглого конусная закрывает края полукруглого конька, предотвращает попадание влаги и грязи в подкровельное пространство.


Заглушка конька круглого простая

Заглушка конька круглого простая закрывает края полукруглого конька, предотвращает попадание влаги и грязи в подкровельное пространство.

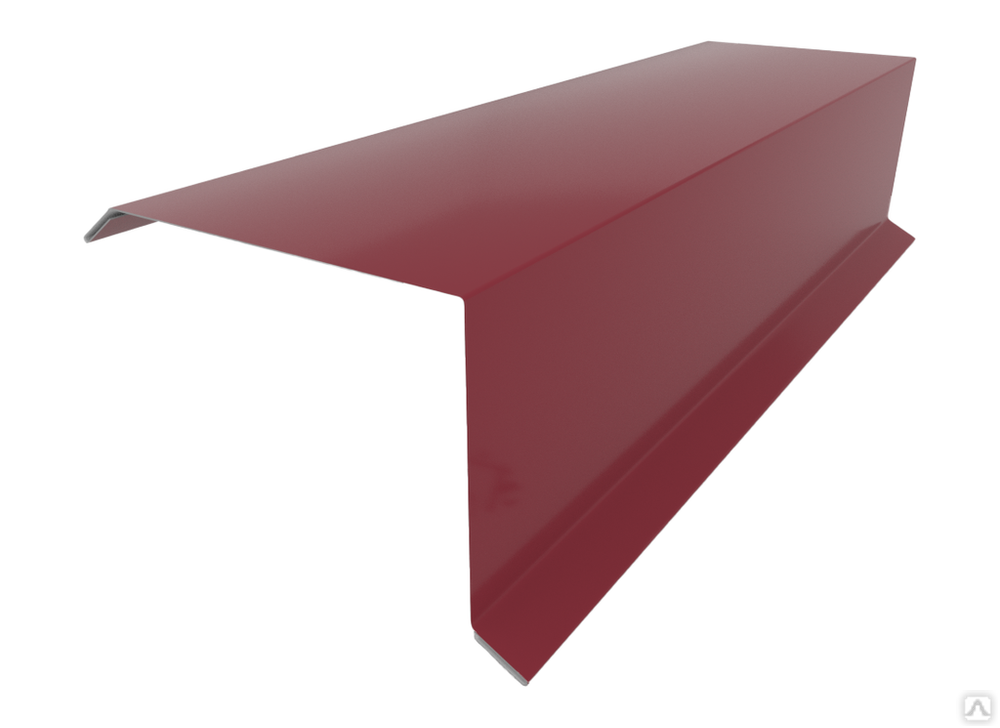

Планка торцевая

Планка торцевая защищает от влаги торцевую часть основания кровли, отводит воду с края крыши и защищает от попадания под кровельное покрытие атмосферных осадков при сильном боковом ветре. Используется для монтажа металлочерепицы, профнастила и ондулина.

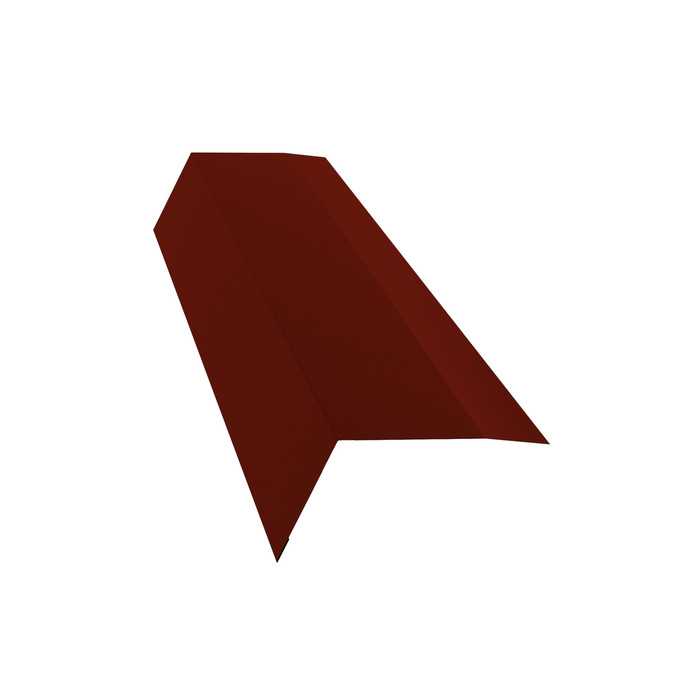

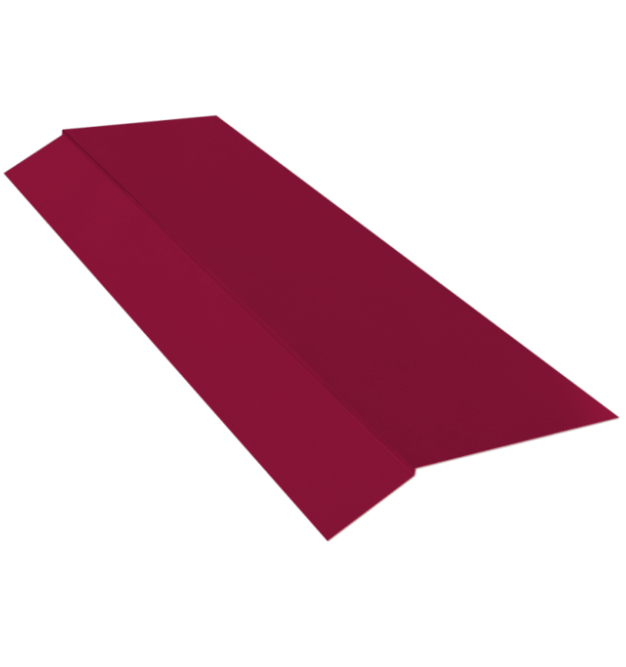

Планка карнизная

Планка карнизная направляет сток воды в водосточный желоб и не дает воде попасть на карнизные доски и короб. Используется для монтажа черепицы, профнастила, ондулина, гибкой черепицы Шинглас и Катепал.


Планка ендовы верхней

Планка ендовы верхней препятствует засорению внутреннего стыка кровли листвой и грязью. Крепится сверху металлочерепицы, ондулина или профлиста.


Планка ендовы нижней

Планка ендовы нижней предназначена для отвода воды с примыкающих к друг другу стыков скатов. Устанавливается до укладки листов металлочерепицы, ондулина или профнастила.


Планка примыкания верхняя

Планка примыкания верхняя используется для заделки в местах примыкания листов кровли к стене или печным трубам. Монтируется на профлист, шифер, ондулин, металлочерепицу и гибкую черепицу.


Планка примыкания нижняя

Планка примыкания нижняя используется для заделки в местах примыкания листов кровли к стене. Монтируется под профлист, шифер, ондулин, металлочерепицу и гибкую черепицу.


Планка угла внутреннего

Планку угла внутреннего можно использовать по аналогии планок примыкания для крепления поверх или под низ металлочерепицы, гибкой черепицы, ондулина, профнастила, а также для сайдинга металлического или винилового.


Планка угла наружного

Планку угла наружнего можно использовать по аналогии планок примыкания для крепления поверх листов металлочерепицы, гибкой черепицы, ондулина, профнастила, а также для монтажа сайдинга металлического или винилового.

Планка снегозадержателя

Планка снегозадержателя распределяет снеговую нагрузку выше карнизного свеса и препятствует обрушению желобов и водосточной системы из-за чрезмерных наледей.. Устанавливается по всему периметру кровли в одном метре от карниза и коробов кровли. Используется для металлочерепицы, профлиста, ондулина и гибкой черепицы Shinglas или Katepal (Ruflex).

Все комплектующие для кровли изготовляются из листа плоского оцинкованного или с полимерным покрытием: полиэстер, пурал, призма, викинг, норман, антикато 2-х метровой длины.

Купить комплектующие для металлочерепицы (кровли) в офисе продаж по адресу г. Ростов-на-Дону, ул. Таганрогская, 181 или заказать отделку для черепицы по телефону в Ростове +7(863) 270-26-98.

Карнизная планка для металлочерепицы: советы по монтажу

Главная » Черепица » Металлочерепица

Металлочерепица уже несколько лет находится на самых высоких позициях в рейтинге популярности кровельных материалов. Монтаж металлочерепицы не слишком сложен, однако, он требует знания нюансов работы с материалом и выполнение принятой технологии монтажа. Важным элементом обрешетки под металлочерепицу является карнизная планка для металлочерепицы – размеры этой детали невелики, однако, от того, насколько грамотно она устроена, зависит, насколько надежным получится покрытие.

При проведении кровельных работ нет несущественных мелочей. Каждый слой, составляющий кровельный пирог, выполняет свою важную функцию. Точно так же, каждый элемент конструкции крыши несет определенную нагрузку.

Если на крышу укладывается металлочерепица – карнизная планка является важным элементом обрешетки. Не менее существенную нагрузку несет карнизная планка. Оба эти элемента выполняют защитные функции, они устанавливаются для сохранения целостности покрытия и защиты конструкции от повреждения.

Содержание

  1. Назначение планок, устанавливаемых на карнизные свесы и торцы кровли
  2. Функциональное назначение карнизных и торцовых планок
  3. Монтажные работы
  4. Как установить карнизную планку?
  5. Как установить торцовые планки?

Назначение планок, устанавливаемых на карнизные свесы и торцы кровли

Планки для защиты карнизных и фронтовых свесов кровли изготавливаются из металлического профиля по той же технологии, что и листы металлочерепицы. Таким образом, основой планок является оцинкованная сталь толщиной 0,4 -0,5 мм. На основу будущих планок наносят слой покрытия, повышающего адгезию, а затем на наружную часть планки наносят защитно-декоративный слой полимера.

Совет! Покрытие карнизных планок может быть полиэстеровым или пластизоловым, то есть, таким же, как и на основном материале.

Функциональное назначение карнизных и торцовых планок

Для чего же нужно устанавливать планки на карнизы и торцовые части кровли?

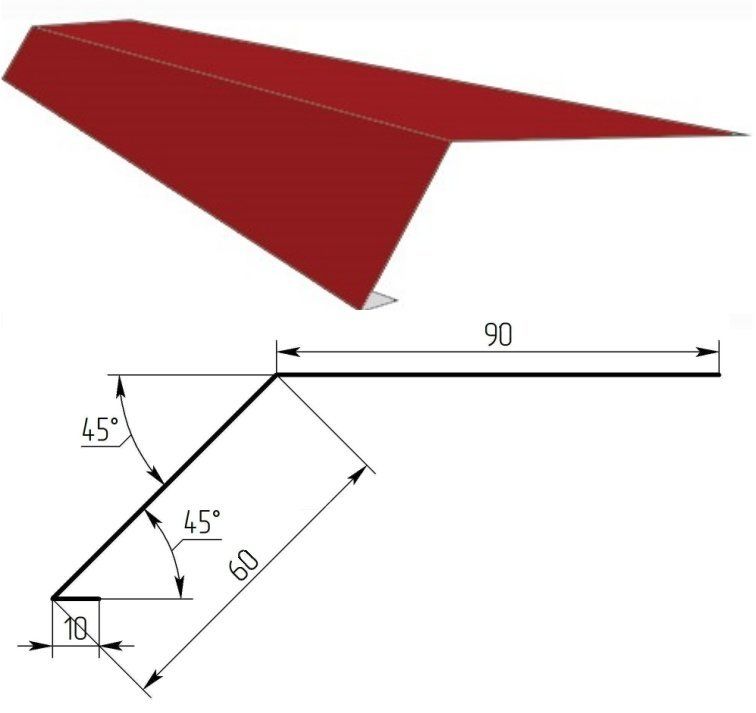

  • Планка карнизная – это металлическая деталь с антикоррозийным покрытием и слоем полимера, устанавливается элемент для защиты от влаги лобовой и карнизной доски.
    Наличие планок защищает от атмосферных воздействий саму карнизную доску и предупреждает попадание воды в подкровельное пространство.

  • Торцевые планки имеют аналогичную конструкцию, но крепится не на карнизные свесы, а на фронтонные торцы кровли. Установка данной планки предотвращает обрешетку от попадания туда влаги. Кроме того, карнизные планки защищают покрытие от ветровой нагрузки. Закрепленное планками кровельное покрытие не может быть сорвано с крыши даже при сильном ветре.

Совет! Поскольку торцовая планка используется для защиты покрытия от ветра, то этот элемент называют еще ветровой планкой.

Монтажные работы

Рассмотрим, как производится установка защитных планок на карниз и фронтонные части кровли. Понять, как проходит процесс, можно рассматривая фото, иллюстрирующие монтажные работы.

Как установить карнизную планку?

  • Производят установку лобовой доски обрешетки. Крепится доска к торцовой части стропильной системы при помощи гвоздей из оцинкованной стали.
  • Иногда вместо лобовой доски устанавливают карнизную, она закрепляется путем установки в специальных пазах в элементах стропильной системы.

  • Следующий шаг – выполнение подшивки карниза. Выполняется эта операция при помощи шпунтованной доски. Предварительно на стене дома устанавливается опорный брус, к которому будет прикрепляться подшивка свеса.
  • Теперь нужно закрепить крюки, в который будет устанавливаться желоб водоотводной системы. Крюки крепятся на карнизную доску или на стропила, если доска не устанавливалась.
  • Пришло время устанавливать сами карнизные планки. Их следует установить до того, как металлочерепица будет уложена на крышу.
  • Планки укладываются поверх крюков для крепления желоба, в противном случае, крепления водоотводной системы будут дребезжать в ветряную погоду.
  • Карнизные планки крепятся к лобовой или карнизной доске при помощи саморезов. Устанавливают планки с нахлестом, его ширина должна составлять 10 см. Шаг расположения саморезов при монтаже карнизной планки – 30 см.

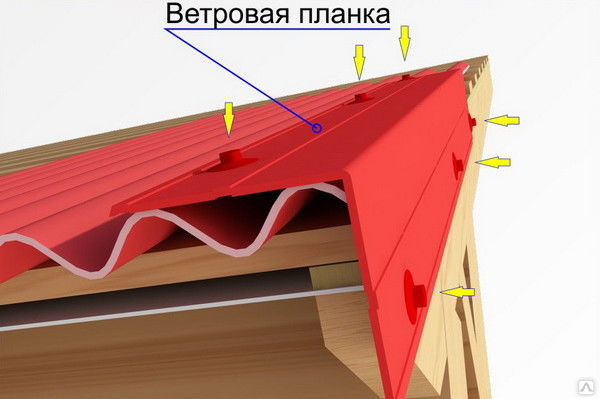

Как установить торцовые планки?

  • Торцовые планки монтируются уже после того, как будет уложена металлочерепица.
  • Планка устанавливается так, чтобы угол торца был полностью перекрыт.

  • Фиксируется планка сверху и с боковой стороны. Верхний саморез должен фиксировать планку к листу металлочерепицы и к обрешетке.
  • Место стыка торцовой планки с металлочерепичным покрытием рекомендуется дополнительно уплотнить установкой специального эластичного шнура.
  • Планки устанавливают с нахлестом, ширина нахлеста – 5 см.

Итак, карнизные и торцовые планки – это достаточно важные элементы металочерепичной кровли. Они выполняют защитные функции, предохраняя кровлю от проникновения внутрь влаги и защищая от действия ветра. Правильно установленные планки продлят срок службы покрытия.

Оцените автора

Кровельное покрытие, волнистые листы Onduline® Easyfix — 2022

Содержание статьи:

  • Уложить плиты: материал
  • Подготовить позу
  • Обеспечить безопасность
  • Установить линию
  • Установить плиты на место
  • Выровнять свес крыши
  • Уложить плиты 9000
  • Продолжить укладку плит
  • Вырезать плиты
  • Ставка на восстановление
  • Пломба
  • Закрепить плиты
  • Соблюдайте порядок фиксации
  • Закрепите банки
  • Устраните любые несоответствия
  • Установите гребень
  • Заделайте гребень
  • Закрепите гребень

Современный дизайн и легкость пластин Easyfix. как эстетический. Особенно подходят для небольших построек, укрытий или садовых домиков, они крепятся винтами или точками с хомутами. Гарантированное водонепроницаемое покрытие, эти гофрированные листы Onduline® изготовлены из переработанных волокон. От подготовки площадки до правильной установки: все советы по установке этих накладок.

  • Блеск и цвет пластин гарантируется УФ-обработкой.
  • Плиты Onduline® Easyfix можно укладывать на:
    • сплошную опору
    • прерывистую опору
    • старую черепицу в случае ремонта (при соблюдении расстояния внахлест)
  • Крепление к дереву и металлу обеспечивается универсальная система Onduline®.

В партнерстве с Ондулин

Укладка пластин: материал

Для покрытия садового навеса вам понадобятся:
— Банки
— Вагоны
— Универсальные гвозди или шурупы Onduline®
— Плиты Easyfix Onduline® (81 x 200 см или 1,32 м 2 полезная площадь)

Подготовьте позу

Определите количество пластин для установки. Расчет уклона по опоре крыши. Если доски укладываются на щиты или доски (сплошная опора) уклон составляет 15%. На обрешетках (прерывистая опора) она должна быть больше.

Обеспечение безопасности

Установите передвижные подмости на нужной высоте для стабильной стоячей работы.
Разместите тарелки в направлении, противоположном преобладающим ветрам. Таким же образом действуйте для берегов и хребта.

Установка троса

Протяните трос параллельно крыше на расстоянии около 7 см друг от друга. Чтобы установить его на место, вдавите длинный гвоздь с каждой стороны кронштейна крышки в край.

Установите пластины на место

Установите пластины, сдвинув их снизу опоры к скату крыши.

Выравнивание свеса крыши

Проверьте соосность пластин и отрегулируйте мелом. Перелив должен быть прямым.

Укладка и фиксация пластин

Начните с первой строки. Поместите и прикрутите пластины в верхней части волн.

Продолжить укладку плит

Поместите полупластины для смещения второго ряда.

Отрежьте пластины

Чтобы сделать прямой разрез, используйте другую пластину в качестве направляющей.

Ставка на рекавери

Если не хотите резать, накройте пластины друг другом.

Уплотнитель

Чтобы гарантировать водонепроницаемость крыши, направляющие внахлест должны быть выровнены.

Закрепите пластины

Закрепите установку, вставив универсальные крепления Onduline, винты или точки. Сажайте их высоко на волны, не раздавливая их.

Соблюдать порядок крепления

Крепежи не должны быть закрыты. Закрепите пластины в частях, оставаясь голыми.

Закрепить банки

Прикрутить банки с помощью универсальной системы крепления Onduline®.

Устранение несоответствий

Асимметричные борта адаптируются к пластинам. Таким образом, можно компенсировать зазоры плиты/крыши в 5 см.

Установка конька

Установите конек вверху крыши, балансируя с обеих сторон. далее

Уплотнение конька

Для идеального уплотнения элементы конька должны перекрывать каждую сторону крыши на 12 см.

Закрепить конек

В верхней части волн прикрутить с помощью универсальной системы крепления Onduline®,

Часто задаваемые вопросы — 💬

❓ Как укладывать черные гофрированные битумные листы ONDULINE?

👉 4:536:31Простая установка битумных кровельных листов ОндулинНачало предложенного роликаКонец предложенного роликаНачните монтаж листов с противоположного конца крыши от преобладающей. Ветры. Разрежьте лист побольше, начните монтаж листов с противоположного конца крыши от преобладающей. Ветры. Для второго этапа разрежьте лист пополам по вертикали и уложите листы в ломаном порядке.

❓ Сколько нужно нахлеста для кровли ONDULINE?

👉 На карнизе 50 см свеса листа при установке первого прогона от карниза . Прогоны должны быть закреплены на максимальном расстоянии между центрами 61 см. На карнизе оставьте 50-сантиметровый выступ листа при установке первого прогона от карниза.

❓ Сколько у вас нахлест листов ONDULINE?

👉 При уклоне кровли от 10 до 15 градусов лист ONDULINE должен поддерживаться прогонами с максимальным расстоянием по ширине 45 см. Для торцевого нахлеста используйте минимум 30 см. Для бокового нахлеста используйте минимум 2 гофра. Для торцевого нахлеста используйте минимум 20 см .

❓ Как укладывать кровлю ONDULINE?

👉 3:018:27[Сделано мной] Как укладывать кровельный материал Ондулин шаг за шагомНачало предложенного клипаКонец предложенного клипаЗатем листы укладываются с 20-сантиметровым торцевым нахлестом и одним боковым гофром4 RusseПодробнееЗатем листы укладываются с 20-сантиметровый торцевой нахлест и один гофр сбоку lab4 Russe с уклоном от 5 до 10 градусов, листы должны опираться на настил крыши.

❓ Сколько шурупов нужно для листа ONDULINE?

👉 20 креплений Приблизительно 20 креплений, гвоздей или шурупов, необходимо закрепить на один лист в зависимости от уклона крыши . Важно использовать крепежные детали Onduline, поскольку они специально спроектированы, разработаны и изготовлены в соответствии с требованиями кровельных работ с листами ONDULINE.

❓ Можно ли ходить по ONDULINE?

👉 Не ходите прямо по гофрам или между двумя поддерживающими рейками или прогонами . В случае крыши с большим уклоном обязательна страховочная привязь для обеспечения безопасности рабочих.

❓ Можно ли ходить по кровельным листам ONDULINE?

👉 Работа на крышах может быть опасной операцией. Персонал должен ходить по крышам только в случае крайней необходимости , и должен использовать доски или лестницы, уложенные горизонтально и поддерживаемые прогонами крыши, для проведения технического обслуживания и связанных с ним работ.

❓ Можно ли ходить по кровле ONDULINE?

👉 Работа на крышах может быть опасной операцией. Персонал должен ходить по крышам только в случае крайней необходимости , и должен использовать доски или лестницы, уложенные горизонтально и поддерживаемые прогонами крыши, для проведения технического обслуживания и сопутствующих работ.

❓ Сколько действует ONDULINE?

👉 пятнадцать лет Энтузиасты и профессионалы часто выбирают кровельный материал из ондулина в первую очередь из-за его погодостойких свойств – ожидается, что правильно подогнанный лист прослужит пятнадцать лет !

❓ Сколько служит ондулин?

👉 пятнадцать лет Энтузиасты и профессионалы часто выбирают кровельный материал из ондулина в первую очередь из-за его атмосферостойкости – ожидается, что правильно подогнанный лист прослужит пятнадцать лет !

❓ Сколько шурупов нужно для листа ондулина?

👉 20 креплений Приблизительно 20 креплений, гвоздей или шурупов, необходимо закрепить на один лист в зависимости от уклона крыши . Важно использовать крепежные детали Onduline, поскольку они специально спроектированы, разработаны и изготовлены в соответствии с требованиями кровельных работ с листами ONDULINE.

❓ Почему стоит выбрать листы Onduline EasyFix?

👉 Листы ONDULINE EASYFIX легко и быстро монтируются. Установка интуитивно понятна благодаря новым перекрывающимся направляющим, которые обеспечивают гидроизоляцию и позволяют избежать каких-либо измерений во время работы. Кровельные листы ONDULINE EASYFIX разработаны как кровельное решение «Сделай сам» для покрытия крыш жилых домов для отдыха и садовых навесов.

❓ Что такое кровельный лист EasyFix?

👉 Кровельные листы ONDULINE EASYFIX предназначены для садовых пристроек и построек для отдыха, таких как садовый сарай, деревянный навес, навес для машины, небольшое деревянное здание, гараж, игровой домик или беседка. Эти кровельные листы имеют эксклюзивный дизайн и яркие модные цвета. Листы ONDULINE EASYFIX легко и быстро монтируются.

❓ Как установить профнастил на крышу?

👉 Начните укладывать листы поверх желоба с максимальным выступом 7 см. Установка может быть осуществлена ​​либо на полной палубе (рекомендуется), либо на прерывистой опоре (37 см между прогонами). 2. Гофрированные кровельные листы EASYFIX | ONDULINE

❓ Какие инструменты мне потребуются для установки кровли из Ондулина?

👉 Также рекомендуется использовать фирменные крепления Onduline — они были разработаны специально для кровельных работ Onduline — и они доступны в цвете, соответствующем выбранному вами цвету кровли. Вы, вероятно, также захотите обрезать пленку по размеру — для этого предпочтительнее использовать электроинструменты, такие как циркулярная пила (с грубым лезвием).

Видеоинструкция:

Сколько тепла может выдержать кровельный слой?

спросил

Изменено 2 года, 4 месяца назад

Просмотрено 53 раза

Мне нужно подрезать несколько гвоздей, торчащих из нижней части настила крыши. Это гвозди с круглым стержнем хорошего размера, которыми кровельщики не могли забить стропила, когда клали новую фанеру поверх старой дощатой обшивки. Мне нужно, чтобы они были вровень. Наиболее эффективный способ – сделать это дремелем. Однако ногти нагреваются от трения. Не настолько горячим, чтобы подпалить дерево или бумагу, но достаточно горячим, чтобы на коже образовались волдыри.

Прямо над шляпками этих гвоздей находится синтетическая кровельная подложка (должна быть Tri-Flex). Могут ли горячие гвозди повредить подложку? Сколько тепла может выдержать синтетическая кровельная подложка?

  • кровля

1

Я подрезал немного подложки, чтобы поэкспериментировать. При резке гвоздя отрезным кругом дремель на средней скорости выделяется достаточно тепла, чтобы расплавить подложку. Спилил гвоздь на малой скорости с перерывами, подложка вроде в порядке.

Это был консервативный эксперимент. У меня не было целого ногтя, поэтому я использовал обрезку. Разрез был над образцом подстилающего слоя, на расстоянии не более 1-1/4 дюйма, но тепло быстро распространяется по металлу.

Раньше я резал ногти болгаркой: ногти раскаляются докрасна, так что не лучше. Я использую торцевые кусачки, за исключением тех случаев, когда мне нужно, чтобы они были действительно заподлицо, и в этом случае я использую ножовочное полотно.

Веб-сайт triflex, на который вы ссылаетесь, говорит:

Не устанавливайте под кровлей из меди, Cor-Ten® или оцинкованного металла на больших высотах или в юго-западной части пустыни. Эти крыши могут достигать чрезвычайно высоких температур из-за низкой отражательной способности, высокого поглощения и высокой проводимости металлов.

Похоже, материал не любит жару.

Вероятно, вам придется найти другой метод,

Поэкспериментируйте с угловой шлифовальной машиной с отрезным кругом толщиной 1 мм, у них более мощные двигатели, чем у Дремеля, поэтому они должны резать быстрее, чем Дремель. это должно означать, что меньше тепла попадает в работу.

Поэкспериментируйте с частичными надрезами и отдыхом, чтобы ноготь остыл.

Возможно, вам придется прибегнуть к ручным инструментам, таким как односторонняя ножовка.

Я обычно использую концевые кусачки для кровельных гвоздей, которые не попадают в стропила («финишеры»), потому что это быстро и легко; бонус для вас без нагрева:

1

Вы говорите об обрезке стержней гвоздей, которые не попали в стропила? Кольцевые стержни используются для обшивки и настила, и если вы считаете, что могли бы сделать лучше промежуточный слой, или любой подрядчик может, я с радостью предоставлю бонус в 100 баллов на этом сайте любому, кто думает, что может сделать лучше!! !

Если какая-либо шляпка гвоздя под подкладкой будет проблемой, я бы не хотел иметь ничего общего с этим материалом, так как в высокогорной пустыне нормальная температура 120 градусов С температурой поверхности от +40 до 60 градусов или близкой к 200f в некоторых областях, да с более низкими градусами все равно будут проблемы с вашими цифрами, поэтому я сомневаюсь в них.
