Онлайн калькулятор лестницы на второй этаж с поворотом на 90: 3D Расчет лестницы с поворотом 90 градусов — онлайн калькулятор

Содержание

Расчет лестницы с поворотом на 90 градусов на второй этаж с площадкой — калькулятор

Поворотная лестница удобна и практична в эксплуатации. Обеспечивает комфорт от перемещений, при этом экономит пространство. Но конструкция обладает некоторыми особенностями, требует точных расчетов. Независимо от материалов и конфигурации системы важно проводить их правильно.

Расчет лестниц с поворотом на 90 градусов – сложная задача и справиться с ней поможет наш калькулятор. Минимальная ошибка в чертеже приводит к серьезным последствиям. Пользоваться системой становится неудобно и даже опасно. При установке возможно исправить лишь мелкие неточности. Поэтому при создании проекта важна внимательность и точность. Избежать ошибок Вам поможет наш онлайн калькулятор расчета лестницы с поворотом на 90 градусов с площадкой и поворотными ступенями.

Параметры для расчета лестницы с поворотом на 90°


Масштаб чертежа 1: 0.511.52345678910

Укажите размеры в миллиметрах

Высота проема Y

Длина проема X

Ширина лестницы E


Количество ступеней всего C 123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100

Нижние ступени P 123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100

Толщина ступеней Z

Выступ края ступеней F

Верхняя ступень по уровню 2 этажа SP

Верхняя ступень ниже пола 2 этажа SP

Показать в цвете

Показать черно-белый чертеж

Особенности расчета лестницы онлайн с поворотом

Поворотная конструкция состоит из двух маршей или прямых участков со ступенями, расположенными под углом в 90 градусов.

Они объединяются специальной площадкой или имеют плавный забежный разворот. При расчете системы нужны следующие параметры:

  • Высота проема – измеряется длина между полом первого и перекрытием второго этажей.
  • Измерения ступеней и подступенков – высота, ширина, глубина.
  • Общие размеры лестницы.

Оптимальные параметры для расчета поворотной лестницы

Г-образная лестница на второй этаж удобна и комфорта в том случае, если расчеты проведены правильно. Есть специальные строительные нормы. Параметры будущей конструкции должны входить в диапазон значений. Соблюдение правил и стандартов обеспечивает долговечную и безопасную эксплуатацию.

Оптимальные значения основных характеристик:

  • Ширина пролета. Для коттеджей и особняков с двумя этажами – от 90 до 110 см. При отсутствии свободной площади возможно сокращение до 80. Но пользоваться такой системой не совсем удобно.
  • Высота/ширина ступеней. Нормальная высота – от 15 до 17 см, ширина – 30 см.
  • Наклонный угол. Для комфортного подъема параметр должен составлять от 29 до 35 градусов.
  • Толщина ступени. Должна быть на уровне 4 см. Меньший размер приводит к скрипу.
  • Высота и надежность перил. Для безопасности использования конструкции минимальное значение — 90 сантиметров.

Как рассчитать лестницу под углом 90 градусов?

Есть разные способы для расчета поворотной конструкции с площадкой или забежными ступенями (деревянная, металлическая, комбинированная):

  • Пропорциональный.
  • Датский.
  • Перенос линий вверх.
  • Метод развертки.

Использовать их при создании чертежей могут профессионалы. Нужен опыт и специальные навыки. Для самостоятельного проектирования подойдут электронные программы. Воспользуйтесь калькулятором онлайн, который рассчитает размеры вашей деревянной лестницы на второй этаж, количество ступеней и размер площадки.

В простую форму вбиваются данные будущей конструкции. Расчет лестницы с поворотом на 90 градусов с размерами и чертежами будет готов через несколько мгновений и полностью соответствует строительным нормам.

Оставьте заявку прямо сейчас и наш замерщик приедет в любое удобное для Вас время.

  •  Выезд замерщика в течении двух дней.
  •  Ответ специалиста в течении 15 минут.

Рассчитать лестницу на второй этаж, лестницы своими руками расчеты

Укажите размеры вашей лестницы в мм

Высота проема Y

Длина проема X

Ширина лестницы E

Количество ступеней

Нижние ступени P

Толщина ступеней Z

Выступ края ступеней F

Определите положение первой ступени относительно уровня пола второго этажа

Верхняя ступень по уровню 2 этажа

Верхняя ступень ниже пола 2 этажа

*Параметры лестницы

Поделитесь с друзьями бесплатным онлайн калькулятором!

Простой онлайн калькулятор рассчитает точное количество требуемых стройматериалов для поворотной лестницы на 90° . Начните расчет деревянной лестницы сейчас!

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.
Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

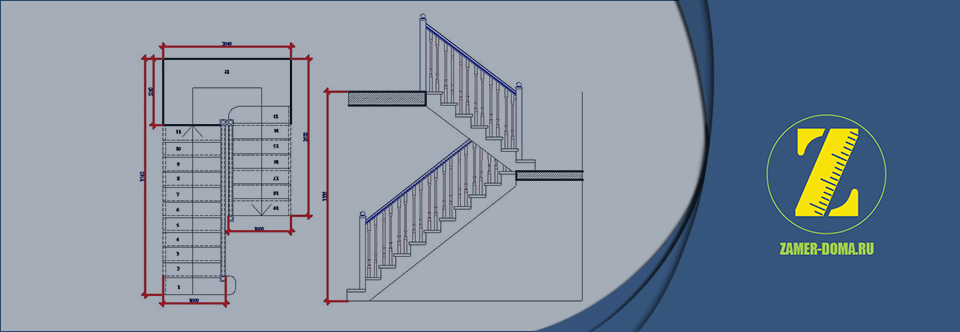

 Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Калькулятор рампы

. Стандарты пандуса ADA и многое другое🦽

Если вам трудно поднять свою коляску🚼 или инвалидную коляску♿ на несколько ступеней, мы подготовили для вас отличный инструмент — калькулятор пандуса . Вы можете не только проверить соответствующий уклон пандуса , но мы также дадим вам подсказки о конструкции пандуса в целом. Не нужно беспокоиться о таких вещах, как размер пандуса, размер площадки или поручни! Если вы хотите знать, как построить пандус, соответствующий требованиям Требования к рампе ADA , мы включили советы. Кроме того, мы рекомендуем прочитать подробный параграф расчета наклона рампы ADA ниже. Вы готовы?🔨

Как рассчитать уклон пандуса?

Прежде чем мы покажем вам, как рассчитать уклон пандуса, нам сначала нужно объяснить принятые единицы измерения уклона. Вы можете выразить наклон разными способами, но давайте сосредоточимся на трех самых популярных формах:

  1. Коэффициент нарастания

    Это отношение одной части подъема к соответствующей части пробега. Его можно выразить в нескольких различных обозначениях: 1:81:81:8, 1/81/81/8, 111 в 888, например, с соотношением 1:121:121:12, для каждой единицы вертикального подъема, вам нужно иметь 121212 единиц горизонтального хода, поэтому подъем 111 дюймов означает, что необходимо 121212 дюймов (111 футов) горизонтального пространства. Общие уклоны: 1: 121: 121: 12, 1: 201: 201: 20 и 1: 81: 81: 8.

уклон [соотношение]=подъем : пробег\mathrm{наклон}\ [\mathrm{отношение}] = \mathrm{подъем}\ :\ \mathrm{пробег}наклон [отношение]=подъем : прогон

  1. Уголок

    Угол между пандусом и прогоном (или, другими словами, угол наклона к горизонтали). Этот угол обычно выражается в градусах, хотя, как вы можете видеть в нашем инструменте преобразования углов, возможны

    других угловых единиц . Чтобы вычислить угол наклона, используйте арктангенс:

уклон [угол]=arctan⁡(подступенок)\mathrm{наклон}\ [\mathrm{угол}] = \arctan\left(\frac{\mathrm{rise}}{\mathrm{run}}\right) уклон [угол]=арктангенс(подъем)

🙋 Узнайте больше о функции арктангенса в нашем калькуляторе арктангенса!

  1. Проценты

    Указание уровня (уклона) в процентах является наиболее распространенным способом описания уклонов в США и Европе. Будьте осторожны — 100% наклон эквивалентен не 90 градусам, а 45 градусам. Рассчитывается от тангенса угла наклона:

уклон [%]=100 %⋅riserun=100 %⋅tan⁡(угол)\begin{split} \mathrm{наклон}\ [\%] &= 100\% \cdot \frac{\mathrm{подъем}}{\mathrm{run}}\\ & = 100\% \cdot \tan(\mathrm{угол}) \end{split}slope [%]​=100%⋅runrise​=100%⋅tan(угол)​

Наклон в дробях, процентах и ​​градусах. Атрибуция: M. W. Toews, CC BY-SA 4.0, через Wikimedia Commons

Посетите наш калькулятор тангенса, если вы хотите узнать, как вычислить функцию tan⁡\tantan.

После введения в единицы уклона давайте вернемся к сути дела: как рассчитать уклон пандуса?

Ну, это зависит от того, какая информация у вас есть — если вы знаете подъем и бег (самый простой случай), то вы можете использовать формулы, упомянутые выше. Однако вы можете знать подъем и гипотенузу прямоугольного треугольника, который образует пандус. В этом случае можно рассчитать пробег прямо по формуле гипотенузы: 92} \end{split}​run2+rise2=hypotenuse2run=hypotenuse2−rise2

(подробнее об этой формуле в нашем калькуляторе теоремы Пифагора)

, это будет длина косоура, а для кровли – длина стропила.

Кроме того, вы можете найти наклон, используя обратные (дуговые) функции:

  • Обратный синус (вы можете встретить эту функцию в нашем калькуляторе арксинуса), если вы знаете подъем и гипотенузу:

наклон [%] ⁣= ⁣arccos⁡ ⁣(подъем гипотенузы)\mathrm{наклон}\ [\%]\! = \!\arccos\!\left(\frac{\mathrm{rise}}{\mathrm{hypotenuse}}\right)slope [%]=arccos(hypotenuserise​)

  • Арккосинус (arccos), если вы знаете пробег и гипотенузу:

наклон [%] ⁣= ⁣arccos⁡ ⁣(runhypotenuse)\mathrm{наклон}\ [\%]\! = \!\arccos\!\left(\frac{\mathrm{run}}{\mathrm{hypotenuse}}\right)slope [%]=arccos(hypotenuserun​)

Наклоны рампы ADA

Стандарты ADA 2010 (Закон об американцах-инвалидах) устанавливает некоторые минимальные требования к новым общественным учреждениям. Помимо множества различных стандартов доступности, он содержит рекомендации по строительству пандусов. В этом абзаце мы более подробно рассмотрим уклоны рампы ADA.

В соответствии со стандартами ADA для любого пандуса должен использоваться наименее крутой уклон. Помимо этой информации, что именно говорится в руководстве?

  • 1:121:121:12 максимальный уклон пандуса для новостроек
  • 1:161:161:16 это удобный склон
  • 1:201:201:20 минимальный уклон — ниже этого значения пандус не считается (поэтому, например, поручни не нужны)

В каждом случае максимально допустимый подъем составляет 30 дюйм30\ \mathrm{дюйм}30 дюйм (760 мм760\ \mathrm{мм}760 мм). Эти три значения наклона рампы ADA предустановлены в нашем калькуляторе рампы.

Если существующих площадок, зданий и сооружений имеют ограничения по площади, могут быть разрешены более крутые уклоны пандуса ADA. Однако действуют более строгие ограничения максимального подъема:

матрм {мм}150 мм

Уклон

Максимальный подъем

дюйма

миллиметра

1:81:81:8 до <1:10:1939 0<1:10<1:10

333 дюйма

75 мм75\ \mathrm{мм}75 мм

1:101:101:10 до <1:12<1:12<1:12

666 дюймов

Помните, что ADA запрещает уклоны более 1:8.

Другие требования к пандусу ADA

При строительстве пандуса, будь то для вашего дома, общественного места или временного использования, помимо уклона и подъема пандуса необходимо учитывать еще несколько вещей:

1. Ширина в свету

Минимальная ширина пандуса в свету составляет 36 дюймов36\ \mathrm{in}36 дюймов (91,5 см91,5\\mathrm{см}91,5 см). Не забудьте учесть монтаж поручней при проектировании пандуса.

2. Площадки

Каждая рампа должна иметь ровные площадки вверху и внизу каждой секции, особенно если ваша рампа состоит из нескольких секций (поворотов). Важны следующие особенности посадки:

  • Минимальная длина площадки составляет 60 дюймов60\ \mathrm{in}60 дюйма (1525 мм1525\\mathrm{мм}1525 мм), а ширина площадки должна быть не менее ширины рампы. .
  • Необходимо предусмотреть достаточно места для маневров: если конструкция рампы меняет направление (поворот на 90 градусов), то минимальный размер площадки 60 дюймов × 60 дюймов 60\ \mathrm{in}\times60\ \mathrm{ дюйм} 60 дюймов × 60 дюймов
    :

Не забудьте добавить еще больше места для рамп обратного хода.

3. Поручни

Каждый раз, когда пандус имеет:

Поручни необходимы с обеих сторон, чтобы соответствовать стандартам ADA. Вы найдете более подробную информацию в параграфе 4.8.5 документа ADA Ramp

4. Другими важными факторами являются:

  • Поперечный уклон (изгиб) пандусов не может превышать 1:501:501:50 ;
  • Пандус должен быть изготовлен из соответствующего материала для предотвращения скольжения и подскальзывания ;
  • Защита кромок и удлинители поручней; и
  • С учетом погодных условий, если это открытый пандус ( надлежащий дренаж ).

Если вам интересно, как построить пандус, наш калькулятор пандуса станет отличным подспорьем в его проектировании и строительстве. Используйте его либо в качестве калькулятора наклона пандуса ADA, чтобы соответствовать государственным стандартам, либо как инструмент для расчета пандуса, точно адаптированного к вашим потребностям.

Теперь, как использовать этот калькулятор наклона пандуса для инвалидных колясок?

  1. Выберите приложение рампы . Давайте предположим, что мы хотим соответствовать требованиям рампы ADA и хотим сделать удобную рампу. Выберите вариант 1:161:161:16 из выпадающего списка.

  2. Выберите тип рампы . Вы можете выбрать прямой пандус, пандус с одним поворотом или пандус с обратным ходом. Выберите последний для нашего примера.

  3. Введите вертикальный подъем . В нашем случае нам нужно преодолеть пять 777-дюймовых ступенек. Введите 353535 в поле повышения (или просто 5∗75*75∗7).

  4. И это все — наш калькулятор уклона пандуса ADA покажет вам ваши результаты :

  • наклон : 3,58°3,58\градус 3,58° (6,25%6,25 \%6,25%)

  • пробег : 46,67 фута46,67\ \mathrm{фут}46,67 фута;

  • длина рампы : 46,67 фута46,67\ \mathrm{фут}46,67 фута;

  • Полезная информация для строительства двух рамп :

    Для двух пандусов одинаковой длины каждая должна быть 23,38 фута23,38\ \mathrm{фут}23,38 фута в длину. Конечно, вы можете разделить его по-разному, в зависимости от доступного места. Только помните, что для такого уклона максимальное расстояние между посадочными площадками составляет 4 фута4\ \mathrm{ft}4 фута.

Кроме того, вы получите несколько советов о размере площадки и ширине пандуса.

Это было не так уж сложно, не так ли?

Более того, наш инструмент еще более универсален, так как вам не нужно выбирать из предустановленных приложений . Например, если вам нужен пандус с определенным углом, просто введите это значение в соответствующее поле (например, 5°5\градус5°), заполните поле подъема, и длина марша и пандуса будет рассчитана для вас. Кроме того, вы можете перейти в расширенный режим 9.0321, чтобы отобразить уклон в виде коэффициента, а затем вы можете ввести значение коэффициента уклона (например, если вам нужен коэффициент 1:81:81:8 для старых зданий).

Надеемся, что наш калькулятор рампы будет вам полезен. Оцените этот калькулятор и расскажите нам, что вы о нем думаете и можно ли его как-то улучшить.

Часто задаваемые вопросы

Как рассчитать угол пандуса?

Для расчета угла пандуса:

  1. Представьте пандус в виде прямоугольного треугольника. Назовем высоту по вертикали «b», расстояние по горизонтали «a» и траекторию наклона «c». Вам нужно будет найти как минимум два из трех значений.
  2. Если у вас есть "a" и "b", разделите арктангенс "b" на "a".
  3. Если у вас есть 'c' и либо 'a', либо 'b', вы можете найти арккосинус (a/c) или арксинус (b/c) соответственно. Мы рекомендуем использовать онлайн-калькулятор для решения этого шага.

Что такое 100% уклон?

Наклон 100 % — это наклон на 45 градусов выше горизонтали. Он также имеет одинаковую длину по горизонтали (разбег) и по вертикали (подъем). Это объясняется следующей формулой:

  • Процент уклона = 100% × тангенс (угол наклона)

Ввод наших значений и перестановка углов наклона дает:

  • угол наклона = arctan(1)
  • Угол наклона = 45°

Какие минимальные и максимальные допустимые уклоны?

Диапазон допустимого уклона пандуса для инвалидных колясок зависит от местных правил. Одним из самых известных является код ADA Ramp Requirement. Он устанавливает следующие ограничения:

  • Минимальный уклон: 1:20, что означает, что у вас будет 20 единиц длины по горизонтали (прогон) на 1 единицу длины по вертикали (подъем).
  • Максимальный уклон: 1:12, то есть у вас будет 12 единиц длины по горизонтали (прогон) на 1 единицу длины по вертикали (подъем).

Как построить пандус?

Чтобы сделать пандус для инвалидной коляски:

  1. Ширина должна быть не менее 91,5 см (36 дюймов).
  2. Измерьте вертикальную длину, которую вы хотите покрыть. Учитывайте требования к соотношению уклонов, которые требуют ваши местные правила. Например, ADA требует минимального наклона 1:20 и максимального 1:12.
  3. Убедитесь, что посадочная площадка имеет длину не менее 1,525 метра (60 дюймов).
  4. Для дальнейшего строительства здания используйте специальный калькулятор уклона пандуса для инвалидных колясок.

Калькулятор цен на плавающие лестницы | Получить оценку

Загрузка вашего проекта…

Диапазон цен:

$ – $

Настройте параметры системы, чтобы изменить цену.

Бесплатная консультация

Это ориентировочная стоимость проекта. Конкретные детали проекта могут повлиять на стоимость. Свяжитесь с дизайнером Viewrail, чтобы получить окончательную консультацию по стоимости.

Изменить детали

Создать ссылку

Скопировать ссылку

Созданная вами ссылка:

Отправить оценку

Конфигурация лестницы:

я

Это направление лестницы, подробнее здесь

Прямой Поворот на 90° Переключение

Высота от пола до пола (дюймы):

я

Вертикальное измерение под углом 90° от нижнего этажа до верхнего этажа в дюймах

Выберите вариант…96″ (8 футов)108″ (9 футов)120″ (10 футов)144″ (12 футов)180″ (15 футов)Пользовательская высотаБока перил:

я

Это нужно для того, чтобы определить, нужна ли вам одна или две стороны перил

2 1 Ширина протектора:

я

Это будет ширина каждого шага в дюймах

Гусеницы 36″ 42-дюймовые гусеницы 48-дюймовые гусеницы Гусеницы 54″

Погонные футы других перил:

я

Любые дополнительные перила, не являющиеся частью лестницы

Отредактируйте свою конфигурацию и выполните повторный расчет, чтобы увидеть свой диапазон

Инструмент ценообразования системы FLIGHT

Узнайте цену на вашу домашнюю лестницу с помощью нашего инструмента оценки стоимости проектирования лестницы. Просто введите эти 5 пунктов информации:

  1. Конфигурация лестницы
  2. Высота от пола до пола
  3. Перила с какой стороны (1 или 2)
  4. Размер ширины ступени лестницы
  5. Линейные футы перил не на лестнице

С помощью этих 5 информационных пунктов мы рассчитываем ориентировочную стоимость лестницы, которую мы полностью проектируем и доставляем прямо к вам!

Чтобы рассчитать стоимость, заполните форму ниже.

Виды протектора:

я

Тип древесины, которая будет использоваться для ступеней, выступов, площадки (при необходимости) и поручней (если деревянная). См. различные типы протектора здесь

Выбор

Выбор породы:
  • Белый дуб (на фото)
  • Американская вишня
Премиум
Премиум-сорт:
  • Сапеле
  • Бразильская вишня (на фото)
Роскошь
Роскошные виды:
  • Тигровое дерево
  • Орех (на фото)
  • Паралам

Тип перил:

Род Перила Перила из оникса Кабельные перила Стеклянные перила

Материал перил:

Алюминий Нержавеющая сталь

Стиль крепления стекла:

Сообщение к сообщению или Когти Штифты стойки или Ведера

Тип поручня:

Дерево (матчевые ступени) Алюминий Нержавеющая сталь

Существующая посадка?

я

Если у вас уже есть посадочная платформа, мы не будем ее строить

Нет Да Готовые изделия из дерева?

я

Выберите «Нет», если вы планируете отделывать все изделия из дерева на стройплощадке

Да Нет

*Ваша цена является приблизительной ценой, которая может меняться в зависимости от многих факторов, это не окончательная цена покупки.

Поговорите с дизайнером

Заполните эту форму, и вы получите информацию о цене по электронной почте, а также ссылку, чтобы назначить встречу с дизайнером Viewrail.

Подробная информация о видах протектора

Американская вишня, ясень, твердый клен, гикори, красный дуб Африканское красное дерево, Бразильская вишня, Белый дуб Тайгервуд, Орех

Ценообразование зависит от вашего выбора

Мы установили системы FLIGHT в самых разных домах — от загородных домов стоимостью 200 000 долларов до мега-особняков стоимостью 20 000 000 долларов. Все зависит от того, какое пространство вам нужно заполнить и какую отделку вы выберете. Если вы надеетесь сократить некоторые расходы и сэкономить деньги, вы можете попробовать использовать прямой стрингер и варианты отделки, которые состоят только из одного знака доллара ($). Это позволит вам приблизить ПОЛЕТ к стартовой цене. Или вы можете строить дом своей мечты и хотите только отделки самого высокого качества.
