Программа для расчета лестницы из металла
Автор stairsekb На чтение 8 мин. Просмотров 852 Опубликовано
Содержание
SP — Определите положение первой ступени относительно уровня пола второго этажа.
LR — Установите направление подъема. Для чертежа лестницы.
¹ Тетива — основная деталь конструкции лестницы, основной несущий элемент, к которому крепятся ступени (параллельные боковые доски).

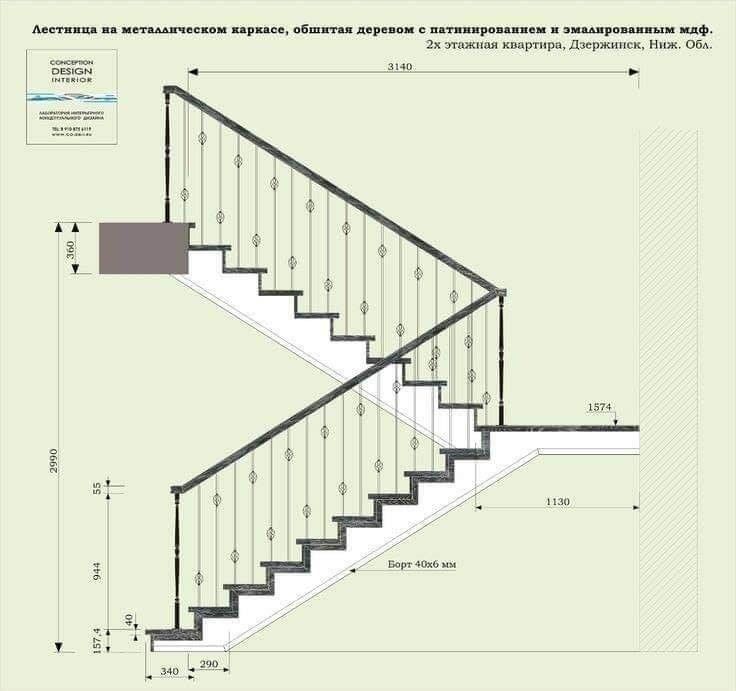

Подробные чертежи и схемы всех элементов лестницы из металла
X — ширина проема лестницы,
Y — высота проема,
W — ширина лестницы,
F — выступ ступеней,
C — количество ступеней,
Z — толщина ступеней,
H — высота ступени над тетивой,
A — толщина тетивы,
B — толщина опоры,
D — расстояние для крепления опоры,
U — угол наклона опоры к вертикали
² Подступёнок — вертикальная плоскость (высота подъёма) лестницы.
Согласно этой информации, выполняется расчёт металлической лестницы 180° с тетивой зигзаг и изготавливаются детали, из которых собирается конструкция.
б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;
Рис.2 Обозначение ступеней
Функция «Изменить направление подъема: LR»
2. Габарит по ширине
а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;
После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.
Рис. 6 Вид лестниц с разными направлениями подъема
Следует условиться, что целью проектирования лестницы может ставиться либо только общее представление о конструкции и основные параметры, либо комплексная визуализация со всеми завитушками и резьбой, формой точения и подробностями скрепления всех элементов в одно красивое цельное изделие.
В последнем случае вы должны иметь практический опыт работы с лестницами, иначе проект может оказаться не реализуемым в принципе.
Главным минусом PRO100 (как, впрочем, и большинства мебельных «конструкторов») можно назвать отсутствие какой-либо автоматизации для работы с лестницами. Нет возможности, например, указать габариты пролёта, шаг и высоту ступеней, поэтому вся работа ведётся с нуля. Впрочем, для большей части любительских проектов оказывается вполне достаточно стандартных средств манипулирования объектами: объединение в группы, копирование, перемещение и иже с ними.
Онлайн-сервисы для получения чертежей
Многих интересует вопрос: как с помощью программ выполнить расчёт лестницы по нагрузке. При более близком знакомстве со Staircon и подобными средствами оказывается, что расчёт технических параметров по нагрузке уже встроен в недра программы, и она попросту не предложит использовать сечения материалов и конструктивное исполнение узлов, которые не соответствуют хотя бы среднему уровню проходной нагрузки.
В итоге пользователь получает конструкторскую документацию, список деталей и материалов, либо рендер визуальной сцены с вполне приемлемым качеством.
И всё же один плюс у таких программ есть: они предоставляют пользователю возможность не устанавливать дополнительное ПО, а провести предварительные расчёты на ходу. Один из популярных сайтов lesenka.com предлагает схематическое отображение лестницы — план и сечение ступеней — согласно введённому вами набору параметров. Есть возможность буквально за пару минут сгенерировать схемы лестниц как простых однопролётных, так и винтовых, и с площадками, и с забежными ступенями.

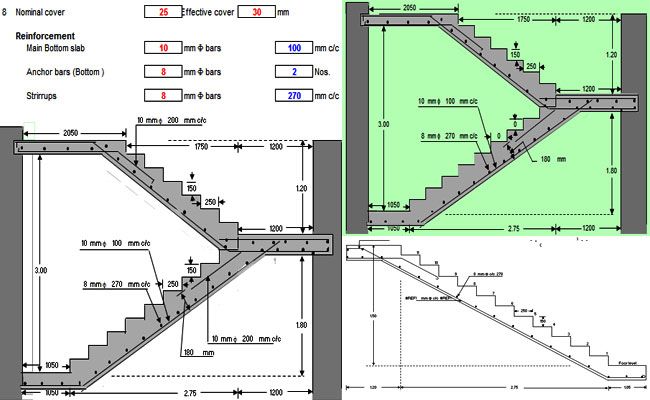

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.
Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.
Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.
Стройматериалы для лестницы
Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.
Для справки:
Сварить металлическую лестницу из уголков необходимо в соответствии с этим чертежом:
Лестница — это конструктивный элемент, обеспечивающий вертикальные связи между технологическими площадками для обслуживания чего-либо или для спуска/подъема с поверхности земли.
Быстро выполнить эту конструкторскую операцию можно с помощью нашей онлайн программы. Для этого необходимо в соответствующее поле ввести исходное значение и нажать кнопку.
Конструктивной деталью металлической лестницы является уголок по ГОСТ 8509-93 (уголок — это балка Г-образного сечения из металла сортового проката).
Масса уголка 50х50х5 по ГОСТ 8509-93 = 3,77 кг / погонный метр.
На этой странице представлен самый простой онлайн калькулятор расчета металлической лестницы, если известна её длина, глубина колодца или спуска.
С помощью этой программы вы в один клик сможете рассчитать объем материалов, необходимых для её монтажа.
Цена включает в себя:
Все зависит от того, какую именно лестницу вы хотите видеть у себя дома. Не обязательно останавливаться на одном материале — можно взять древесину дуба для изготовления ступенек и добавить к конструкции сосновое ограждение. Тогда перила не будут тяжелыми.
Как мы делаем расчет лестницы?
В каждом конкретном случае мы учитываем индивидуальные особенности заказа. Чтобы узнать стоимость изделия, заполните форму на сайте, воспользовавшись калькулятором лестницы онлайн. Если есть возможность, прикрепите чертеж с местом установки конструкции в доме. Мы обработаем вашу заявку в течение ближайших 1-2 рабочих дней (это бесплатно), после чего предоставим вам несколько вариантов исполнения.
Не имеет значения, насколько сложной будет конструкция лестницы, мы работаем и над замысловатыми заказами, не менее кропотливо выполняя свои обязанности.
Например, можем изготовить не стандартную прямую маршевую лестницу, а с 2-3 поворотными площадками, если она высокая либо располагается в комнате со сложной планировкой. Укажите все свои требования в заявке, если примерно знаете, какая вам требуется конструкция.
Нужно сэкономить пространство? Есть отличный вариант — винтовая лестница. Особенность ее в том, что она имеет центральный столб, на него и опираются внутренние части ступенек. Мы делаем такие лестницы из дерева, и это не случайно, ведь металлические конструкции могут быть травмоопасными. Особенно это актуально, если лестница достаточно крутая. Если вам нужна именно деревянная винтовая лестница, ждем вашей заявки, укажите все свои требования и пожелания, чтобы мы могли подобрать для вас лучший вариант.

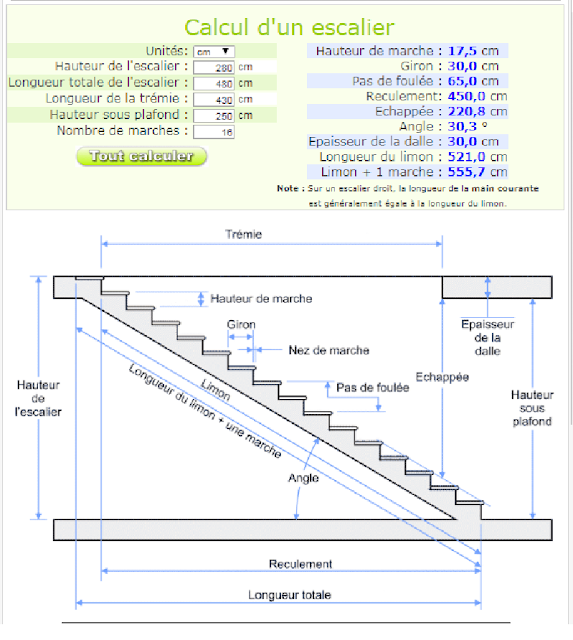

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для П-образной лестницы на 180° с поворотными ступенями. Начните расчет лестницы!
Знаменитый французский архитектор Франсуа Блонделя написал формулу удобства ступеней лестницы, в основе этой формулы расчета лестниц лежит длина взрослого человеческого шага в 63 см.
s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенник)
Эти 3 магические формулы дают возможность вычислить удобство и безопасность маршевой лестницы с поворотом на 180°
Обратите внимание, что ширина проступи (величина a) должна быть в пределах 25–30 см. А высота ступени (величина h) лежать в пределах 15–20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая, даже опасной.
2) Расчет шага подъема
Делим общую высоту на количество ступеней 3100/20=155, шаг подъема будет 155мм., что вполне подходит для хорошей и удобной лестнице.
Расчет лестницы
1) Расчет количества ступеней в лестнице
Берем общую высоту и делим её на рекомендуемый шаг подъема 3100/150=20.666666666 округляем полученное расчетное значение округляем до 20, по расчетам в нашей лестнице должно быть 20 ступеней.
Исходные значения
Исходные значения
3) Расчет ширины ступеней
Ширину ступеней расчитываем по формуле удобства:2*a+b=600мм., где а — шаг подъема, b — ширина ступени, длина шага человека на плоскости(600-640)мм., меньше шаг у женщин, больше у мужчин. Преобразуем формулу: b=600-2*a для нашего примера получаем b=600-2*155=290мм. при спуске. Из за напуска ступени над ступенью примерно 25мм, расчетная ширина нашей ступени будет 315мм.
Самое главное в монтаже лестницы, это её расчет. Бывает по хорошо сделанной лестнице неудобно подниматься, причина кроется в неточностях проектирования лестницы. Спустя лишь некоторое время после постройки лестницы, когда понимаеш, что добавив всего пару ступене или сменив площадку на забежные ступени подниматься по лестнице стало бы на много удобней и безопасней. Так давайте же будем сначала считать, потом пилить.
Определение удобства лестницы принято рассчитывать по формуле, основанной на размере среднестатистического человеческого шага.
Оптимальным считается угол наклона тетивы от 30 до 40 градусов. Если показатели будут иными, комфорт и безопасность при использовании изделия сильно снижается. Нормальная ширина ступени в пределах 27-32 сантиметров. Если такую ширину невозможно сделать, можно попытаться изменить ее методом свеса края ступеньки до 5 сантиметров.
Интерактивная система скрипта была разработана специалистами в помощь тем, кому сложно самостоятельно определить конструктивное решение для лестницы. Программа реализует такие задачи:
Онлайн-калькулятор также позволит получить необходимый минимум чертежей, покажет 3Д модель для удобного изготовления и дальнейшего монтажа прямой лестницы. Пользоваться программой легко, ведь специальные знания не нужны. Нужно лишь вспомнить простые правила и отталкиваться от них при произведении расчетов.
Возможности онлайн-калькулятора
Онлайн калькулятор расчета прямой лестницы — возможность проверить удобство готового изделия в доме, получить подробную информацию по изготовлению тетивы и ступеней.
Полученные данные позволят изготовить конструктивные детали самой лестницы.
Чтобы получить точный расчет прямой лестницы, сначала нужно выбрать пару-тройку исходных параметров. Нужно знать точную высоту этажа, допустимую длину готового изделия. Следует определиться с узлом примыкания к перекрытию. На сайте компании Лес Массив можно использовать бесплатный калькулятор и заказать услуги специалистов по сборке лестниц из массива и монтажным работам.
Оставьте свой телефон или почту и мы сделаем расчет именно по вашему запросу.
Стоимость лестницы можно уменьшить! Мы можем изготовить ее комбинированным способом (например , ступени из дуба, а поручни — из сосны). Давайте мы сделаем точный расчет именно вашей лестницы! Заполните форму и мы бесплатно сделаем расчет в течение 1-2 рабочих дней и предложим несколько вариантов исполнения.
Мне нужна другая лестница
Москва , г. Зеленоград, Пятницкое шоссе, 18-ый км , ТЦ Стройдвор «Брехово», павильон F-33, павильон F-35
Московская область, Солнечногорский р-н, д.
Юрлово , ул. Пятницкая стр. 2 , Складской комлпекс «Идеальный Дом», пав. В-1/2
Юридический адрес: 129336 , Москва, ул. Стартовая, д.9 , к.1, офис 85
Программы для формирования модели лестницы
Малоэтажное строительство домов – это, прежде всего, грамотное проектирование всего комплекса работ. Помимо фундамента, каркаса, интерьера и прочих направлений очень важно иметь возможность проектировать макеты лестниц – ведь в доме может быть не только межэтажная конструкция, но и чердачная, мансардная, подвальная. Техническая сложность проекта может потребовать применения как профессионального инженерного софта, так и простых приложений.
Соответственно, для полного понимания программа должна быть русифицирована. Большинство вариантов либо не адаптировано, либо ими неудобно пользоваться, а порой можно столкнуться и с тем, и с другим одновременно.
Моделирование и трехмерное отображение осуществляется при помощи целого набора разнообразных инструментов.
При выборе нужного софта необходимо ориентироваться в характеристиках продуктов, знать их основные достоинства и недочеты.
Универсальные программы
Для профессиональных инженеров наиболее эффективной является работа с любым из универсальных приложений. Довольно часто проектные фирмы используют ArchiCad или AutoCad, а также Лиру. Помимо того, что в них можно смоделировать общие конструкции, есть возможность найти оптимальные варианты стройматериалов, включая их объем и стоимость, сделать расчет всех вероятных затрат. Кроме того, при помощи этих программ можно собрать полный объем всей необходимой технической документации. Универсальные продукты идеальны для создания различных вариантов лестниц.
Широкие возможности общестроительных программ помогают рассчитывать конструкции из металла, дерева, бетона. Однако простой пользователь испытывает трудности, попытавшись начать работать с одним из универсальных продуктов. Подобный софт довольно сложен, для него необходимо иметь специфические знания.
Есть более простая в использовании программа – SolidWorks, она была создана специально для разработок на промышленных объектах. В ней можно смоделировать трехмерную конструкцию любой лестницы, даже самой сложной. Проект сопровождается всей конструкторской документацией. Есть анимация, проецирование движения, различные уровни прорисовки. Программа позволяет провести проверку стыковки лестничных элементов.
Для профессиональной работы в освоении подобных инструментов есть непосредственная необходимость. Однако для мастеров, желающих мастерить лестницы для себя, и не планирующих ставить изготовление конструкций на поток, нет смысла в изучении сложного инженерного софта.
Приложения для простых пользователей
Создание простых чертежей целесообразнее производить при помощи простых, но информативных и эффективных приложений. Благодаря русификации подобных программ, их несложно применять. Принципы работы доступны любому пользователю, имеющему знания о графических редакторах.
Программы с узкой направленностью
Их еще называют специализированным софтом – они разрабатываются исключительно для создания лестничных конструкций.
Перечислим наиболее востребованные и простые в управлении продукты:
- Программа StairCon. К основным ее достоинствам стоит отнести возможность быстрой подготовки макета, составление документации, с которой можно проконтролировать все этапы сооружения лестницы, а также смету всех работ. Готовый проект просматривается в 3D, редактирование можно осуществить в любой момент. Чтобы создать модель, нужно указать только некоторые параметры, все остальное рассчитывается автоматически. Кроме того, готовый результат легко выгрузить в какую-либо из универсальных программ, причем это можно сделать и целиком, и отдельными деталями.
- «Компас» – используется для проектирования во всех подробностях типовых лестничных конструкций, а также нестандартных вариантов, имеющих забежные ступени.
- «Лестницы» – это приложение создано специально для AutoCad и содержит 25 типовых модификаций. Благодаря этому существенно сокращаются временные затраты при разработке индивидуальных проектов. В базе нашлось место угловым, винтовым, криволинейным лестницам и прямым маршам.
- Программу Wagemeyer GmbH многие считают удобной и простой. Работа в ней позволяет детально отследить все нюансы. Каждая деталь может быть распечатана отдельно. Изображение можно выводить в трехмерном варианте, также есть полная калькуляция. Предусмотрена разработка винтовых лестниц, стальных и деревянных, с возможностью моделирования любых ступеней и ограждения – бетонных, деревянных, стальных, каменных. Есть ограничение на проектирование марша (до трех этажей). Несомненный плюс – выделение ошибок, связанных с нарушением СНиПов.
- SEMA – в отличие от предыдущего софта, эта программа наиболее сложная для освоения простыми пользователями.
Помимо шаблонов, предусмотрена возможность разработки индивидуального проекта. Все вычисления автоматизированы, достаточно задать определенные параметры. Софт подходит для создания любого проекта, с ним удобно визуализировать макет в разных условиях.
Любая из вышеперечисленных программ отлично подойдет тем, кто изготавливает лестницы по индивидуальным заказам, особенно если используются станки с ЧПУ. Специализированные и инженерные программы лицензированы, бесплатное распространение для них не предусмотрено.
Визуализация идей
Далеко не во всех случаях необходима программа для точного расчета лестничной конструкции. Как показывает практика, большинство пользователей нуждается в программах, с помощью которых можно просто визуализировать собственные идеи при проработке дизайна частного дома.
В таких случаях стоит воспользоваться несложными графическими редакторами типа CorelDraw или PRO 100. Эти названия у всех на слуху, как и ScetchUp, а также Autodesk. Указанные приложения помогают моделировать любые конструкции при помощи множества базовых элементов. Каталоги содержат различные ступени, перила, балясины, правда, декоративные элементы в них отсутствуют. Впрочем, макет создает полное представление о будущей конструкции. Если все параметры задать верно, то можно будет получить детальную раскладку проекта.
К недостаткам можно отнести отсутствие автоматизации, из-за чего все детали приходится прорисовывать вручную, самостоятельно создавая все компоновки.
Калькуляция
Расчеты быстро и эффективно делаются при помощи проектировочных онлайн-программ, которые несложно найти на просторах интернета.
Есть разработки инженеров-проектировщиков (мощные утилиты, мгновенно просчитывающие огромные комплексы задач) и небольшие программы. Их создают пользователи при разработке своих конструкций и выкладывают в сеть для того, чтобы все могли свободно ими пользоваться. Самыми удобными приложениями для произведения расчетов считаются онлайн-конструкторы, где не только происходят все необходимые вычисления, но и визуализируется результат.
Заданные параметры позволяют производить мгновенные вычисления основных конструкционных параметров.
При выборе программы стоит взвесить все «за» и «против», довольно часто приходится использовать несколько приложений, чтобы доработать проект и получить необходимый результат. Избежать подобных действий можно, используя профессиональный софт. Но, как уже говорилось, это целесообразно только в том случае, когда производство или проектирование лестниц является основной работой для специалиста.
Бесплатный калькулятор дизайна лестницы.
Приложение для расчета ступеней и подступенковНасколько хороша бесплатная программа САПР для лестниц?
Является ли демо-версия StairDesigner полезным бесплатным калькулятором проектирования лестниц?
Что реально можно сделать с бесплатной демо-версией StairDesigner?
Вы можете скачать бесплатную демо-версию программы для лестниц StairDesigner здесь.
Но вы наверное спрашиваете себя ну и что?
– Что я могу сделать с демо-версией этой программы для лестниц?
– Могу ли я еще рисовать планы лестниц?
– Является ли демо-версия действительным калькулятором проектирования лестниц?
– Могу ли я получить чертеж лестницы в перспективе?
– Могу ли я использовать StairDesigner в качестве калькулятора косоуров?
– Показывает ли StairDesigner, как рисовать лестницы?
– И наверняка возникнет еще много вопросов.
В этой серии статей мы попытаемся дать вам более четкое представление о возможностях демо-версии этого программного обеспечения для создания ступеней лестницы и о существенных различиях между демо-версией и полной версией DXF.
Прежде всего, большим преимуществом демо-версии этой версии программного обеспечения для лестниц является бесплатный калькулятор лестниц.
Демо-версия делает почти все, что делает полная версия, за исключением печати и экспорта файлов для CAD/CAM. Итак, вы будете спрашивать, если я не могу печатать, какая мне от этого польза?
Демо-версия StairDesigner сделает за вас очень полезную работу бесплатно!
Например: Вы хотите просто рассчитать лестницу. Допустим, вам нужен прямой пролет длиной 3 м 50 м и шириной 800 мм для высоты от пола до пола 2 м 60 м.
Сначала установите рабочие единицы.
Откройте «меню» параметров, затем нажмите «единицы».
Для нашего примера выберите рабочие единицы в мм.
Откройте меню «Файл-Новая лестница-Многомаршевая обмотка», чтобы открыть набор инструментов «Параметры лестничной клетки».
Этот калькулятор лестницы рассчитает за вас.
Для прямых лестниц просто введите длину марша в поле «Длина».
Например, в нашем примере 3500 мм.
Затем введите ширину «ступеньки лестничной площадки» (последняя ступенька заподлицо с 1-м этажом) 100 мм для нашего примера.
Введите высоту пола, в нашем примере 2600 мм.
Вы увидите, что StairDesigner дает количество ступеней по умолчанию, равное 16. Панель инструментов должна выглядеть следующим образом:
Нажмите «обновить», чтобы рассчитать лестницу с вашими параметрами.
StairDesigner указывает «высоту подступенка» как 162,500, ширину проступи как 226,667 и линейку лестницы как 551,667.
Кнопка «ОК» красного цвета говорит о том, что лестница не входит в пределы контроля.
Если вы нажмете кнопку «управление», вы увидите панель инструментов управления, которая определяет пределы управления.
Чтобы спроектировать лестницу в рамках контрольных параметров, нажмите кнопку «Помощь».
StairDesigner показывает фактические параметры и предлагает изменить количество подступенков до 14.
Вы должны увидеть это:
Нажмите «ОК».
StairDesigner заменяет 16 подступенков на 14, а кнопка «ОК» теперь зеленая.
Нажмите «ОК».
StairDesigner рассчитывает лестницы и рисует их, предоставляя всю информацию о высоте, подъеме, ширине и т. д.
Нажмите кнопку 3D, и StairDesigner покажет лестницу в реальном 3D!
Это всего лишь краткий обзор того, как рисовать лестницы в демо-версии. В следующем посте мы добавим новые стойки и изменим поручни.
Чтобы увидеть, насколько быстро и легко можно проектировать лестницы с помощью StairDesigner, посмотрите это видео!
Загрузите бесплатную демо-версию StairDesigner, чтобы приступить к работе.
4 Онлайн-калькуляторы лестниц Бесплатные сайты
Рейтинги редактора:
Рейтинги пользователей:
[Всего: 3 В среднем: 4]
Вот список из 4 бесплатных онлайн-калькуляторов лестниц .
Расчет лестницы используется для расчета различных параметров, связанных со строительством лестницы. Используя эти сайты, вы сможете рассчитать угол лестницы, подъем и длину лестницы, высоту первой ступени, длину косоура, высоту косоура, общий пробег и многое другое.
Некоторые из этих сайтов-калькуляторов лестниц также предоставляют образец графика , где вы можете увидеть общий пробег, длину косоура, высоту косоура и т. д., чтобы понять, как рассчитать лестницу. Вы можете ввести входные данные, а затем получить выходные параметры для расчета лестницы.
Давайте проверим эти бесплатные онлайн-калькуляторы лестниц.
Calculator.net
Calculator.net содержит очень полезный инструмент для расчета лестниц. Используя этот инструмент, вы можете использовать базовую или расширенную версию, а затем выполнить расчет лестницы с одним прогоном и общим подъемом или общим прогоном и общим подъемом. Он также предоставляет примерную диаграмму, чтобы понять различные параметры для расчета лестницы.
Когда вы введете значения и нажмете кнопку «Рассчитать», вы увидите результат. Результат приходит для разных шагов (например, 12 шагов, 13 шагов и т. д.). Вы можете проверить количество подъемов, количество прогонов, подъем (в дюймах или см), прогон (в футах или см), угол лестницы, высоту косоура и длину.
Blocklayer.com
Blocklayer.com предлагает важные параметры для расчета лестницы. Вы можете установить:
- Общий подъем.
- Ширина косоура или толщина бетона (если вы хотите построить лестницу из бетона).
- Идеальный подъем (используя значение с помощью выпадающего меню).
- Возможный подъем.
- Показать/скрыть запас с пользовательским значением.
- Использовать общий угол марша/идеального марша/лестницы.
После добавления этих деталей вы можете использовать кнопку Calculate . Результат показывает разные графики. На графике вы можете проверить ширину стрингера, длину основания, размер перемычки, проем в полу и т.
Mycarpentry.com
На сайте Mycarpentry.com также есть хороший калькулятор лестниц. Интерфейс очень простой, но результат соответствует ожиданиям. Вы можете ввести такие данные, как общий подъем лестницы, толщина проступи, глубина проступи, тип крепления косоура (стандартный или заподлицо), целевая высота ступени, а затем использовать кнопку Calculate .
В результатах будут показаны подробные сведения о количестве ступеней (или подступенков), ступенях на косоурах, высоте первой ступени, типичной ступени, общем пробеге, угле лестницы и т. д. Он также предоставляет диаграмму калькулятора лестницы на основе входных значений и результатов, которые это очень хорошая функция этого веб-сайта калькулятора лестницы.
Spikevm.com
Сайт Spikevm.com имеет очень простой интерфейс и калькулятор лестниц. Просто введите данные своего калькулятора лестницы, такие как общий подъем, количество подъемов, размер выступа, требуемую высоту, длину прогона, толщину пола и т.
