Откатные ворота из профлиста своими руками чертежи и расчет: как сделать расчёт профнастила, чертежи и видео сборки своими руками

Как самостоятельно установить ворота из профнастила — подробная инструкция

Подробнее про откатные и распашные ворота. О монтаже ворот откатного и распашного типа.

Ворота из профнастила своими руками — это один из самых популярных вариантов обустройства въезда на участок. Причины высокого спроса таких ворот: доступность, практичность, надежность, долговечность. При этом ворота из профнастила с калиткой выглядят красиво и аккуратно, закрывают частную территорию от чужих глаз, защищают от уличного шума.

По типу конструкции ворота из профлиста бывают откатными и распашными. Прежде чем выбрать, какие ворота для дачи лучше, нужно узнать о характеристиках, плюсах и минусах каждой конструкции.

Распашные ворота из профнастила

Это ворота, состоящие из двух створок, которые распахиваются наружу или внутрь огороженного участка. Такие ворота устанавливают на садовых и дачных участках, территориях складских помещений. В зависимости от конфигурации забора и размера проема ворота делают с отдельностоящей или с врезной калиткой.

Преимущества распашных ворот:

• Надежность. Простая и надежная конструкция безотказно работает в течение десятков лет в любом климате. Чтобы петли не ржавели, достаточно регулярно смазывать их солидолом, силиконовой аэрозольной или графитной смазкой.
• Отсутствие ограничений по размеру проема. Высота ворот может быть любой, максимальная ширина может достигать 9 м. Однако здесь нужно, чтобы при открывании и закрывании створок, они не встречали препятствий на пути своего движения. Чаще всего распашные ворота для частного дома или дачи делают высотой до 3,5 м и шириной до 4,5 м.
• Возможность установки автоматики. Монтаж автоматического привода сделает ворота более удобными в эксплуатации. Чтобы открыть или закрыть ворота не нужно выходить из машины, достаточно нажать на кнопку пульта.
• Большой выбор вариантов дизайна. Полотно делают сплошным, с ажурными вставками или проектируют кованые ворота с профлистом.
• Доступность. Распашные ворота обойдутся дешевле, чем раздвижные. Общая стоимость зависит от высоты и сечения столбов, размеров створок, наличия автоматики.

Минусы:

• Ворота с распашными створками требуют много места для открывания. Например, каждая створка шириной 3 м «украдет» с прилегающей территории по 30 м2.
• Сплошное полотно имеет высокую парусность. При значительной ветровой нагрузке трехметровую створку трудно сдвинуть с места, а шквальный ветер и вовсе может сорвать ее с петель.
• Нужно постоянно контролировать состояние опор и петель, чтобы исключить провисание створок. Особенно это касается широких тяжелых ворот.

Откатные ворота из профлиста

Ворота откатного типа представляют собой рамную конструкцию с одной створкой, которая сдвигается в одну сторону параллельно забору, открывая проем на всю ширину. При небольшой ширине проема можно сделать откатные ворота с встроенной калиткой. Раздвижные ворота универсальны — они подходят для частных домов, дачных участков, складов, магазинов, объектов промышленного назначения.

Раздвижные ворота бывают:

• Подвесными. Полотно движется с помощью роликовых тележек по горизонтальной направляющей балке, которая располагается на высоте 3,5-5 м. Во время открывания и закрывания ворот створка не соприкасается с наземными элементами и покрытием. Вопрос с ограничением пропускной способности ворот по высоте транспорта решается монтажом съемной направляющей балки.
• Рельсовыми. По ходу движения воротной створки на земле устанавливается рельс заподлицо с покрытием. Створка «ходит» по рельсу на роликах, которые закреплены в ее нижней части. За счет опоры полотно даже большой ширины не провисает, поэтому такие ворота могут иметь ширину до 15 м. Единственный минус такой конструкции — это необходимость постоянно поддерживать чистоту рельса, убирать с него листья и грязь, не допускать его обледенения.
• Консольными. Основу конструкции составляет направляющая балка, расположенная в нижней части полотна. Створка движется по направляющей с помощью роликов. Чтобы уравновесить вес створки, балку делают длиннее ширины проема в 1,5 раза. Консольные ворота не ограничивают высоту въезжающего на участок транспорта. Так как они не контактируют с наземными элементами, под ними не нужно постоянно убирать листву и снег.

Размеры раздвижных ворот ограничиваются возможностями консольных механизмов. Максимальный вес одной створки не должен превышать 1500 кг. Откатные ворота для широкого проема будут состоять из двух полотен, которые двигаются навстречу друг другу. Возможные варианты управления такими воротами — синхронное движение створок или установка независимого автоматического блока на каждую створку.

Плюсы раздвижных ворот:

• Надежность и прочность конструкции. Ворота с откатными створками обладают устойчивостью к механической деформации и ветровой нагрузке. Роликовые и рельсовые механизмы безотказно работают в течение нескольких десятков лет без ремонта и замены.
• Экономия пространства. Раздвижные ворота занимают минимум места, не требуют пространства при открывании и закрывании. Однако нужно учитывать то, что для сдвигания полотна вбок место рядом с забором должно быть свободным.
• Возможно автоматизации. На откатные ворота при желании можно установить автоматику. Установка электропривода сделает откатные ворота еще более удобными. Плюс к этому автоматический привод выполняет функции запора, поэтому на автоматических воротах не нужно устанавливать замок.
• Безопасность. В открытом положении створка не заслоняет обзор водителю, когда он выезжает за двор. Это особенно актуально, если выезд со двора выходит сразу на проезжую часть.
• Разнообразие вариантов дизайна. Очень красиво смотрятся ворота из профнастила с элементами ковки — цветами, листьями, виноградной лозой, монастырской вязью, декоративными накладками, волютами, кольцами, плоскими завитками и пространственными спиралями, пиками, корзинками, чеканными полосами.

К недостатки откатных ворот можно отнести трудоемкость и сложность монтажа, из-за чего монтаж конструкции обойдется минимум на 20% дороже, чем установка распашных ворот.

Но если сделать всю работу самому, то можно сэкономить.

Установка распашных ворот из профнастила

Конструкция распашных ворот для дачи или загородного дома состоит из опорных столбов, двух рам для створок, полотна. Для столбов берут квадратную профтрубу 60х60 мм или 80х80 мм, для каркаса — прямоугольную трубу 40х20 мм. Для наполнения створок используют такой же профлист, что и для забора.— С8, С10, С18 с оцинковкой или с полимерным покрытием, толщиной 0,45-0,5 мм. Перед тем, как сделать ворота из профлиста, нужно нарисовать чертеж и рассчитать количество материала.

Последовательность установки распашных ворот своими руками:

• Подготовка. Проем размечают, бурят две скважины для установки опорных столбов.
• Монтаж опор. В подготовленные ямы опускают столбы, выставляют их строго по центру ямы, проверяют вертикальность уровнем или отвесом, после чего яму заливают бетонным раствором.
• Изготовление рам. Элементы для изготовления каркаса раскладывают на ровной поверхности, прихватывают по углам рамы сваркой, усиливают прямоугольный каркас перемычками, прихватывают сваркой. Затем проверяют точность размеров и ровность конструкции, после чего детали каркаса окончательно сваривают между собой, хорошо проваривая швы.
• Монтаж запирающего устройства. К каркасу ворот приваривают задвижку типа «Гусь», в нижней части полотна приваривают трубки для стопоров.
• Монтаж петель. На установленные столбы приваривают петли, их ответные части привариваются на вертикальных частях рамы с внешней стороны.
• Защита от коррозии. Сварные швы зачищают, каркас и столбы покрывают грунтовкой по металлу, красят.
• Нарезка профлиста. Листы размечают, делают засечки с двух сторон, с помощью линейки или правила проводят через них прямую линию. Несколько раз сгибают-разгибают по линии, после чего аккуратно разрезают по сгибу. Листы должны быть чуть меньшего размера, чем каркас — примерно на 2-3 мм.
• Наполнение секций. Подготовленные листы укладывают на каркас створок и крепят к раме на саморезы. Готовые створки навешивают на столбы.

Монтаж откатных ворот

Рассмотрим монтаж самых популярных раздвижных ворот — консольных. Створка опирается на две роликовых опоры, вынесенные за проем. Сами ролики заводятся внутрь направляющей, расположенной в нижней части створки. Каретки располагаются на максимально большом расстоянии друг от друга, что позволяет им удерживать полотно на весу. Из-за этого ширина ворот будет больше проема в 1,5 раза, поэтому вдоль забора должно быть свободное место для отката полотна.

Для сборки и установки откатных ворот потребуются:

• для столбов — трубы с квадратным сечением 100х100 мм;
• для силового каркаса — прямоугольные трубы 60х30 мм;
• в качестве направляющей балки — стальной рельс;
• ролики с каретками, ловители;
• для наполнения створки — профнастил, саморезы по металлу;
• для заливки фундамента — арматура, цемент, песок, щебень.

Кроме материалов потребуется подготовить инструменты — сварочный аппарат, дрель, шуруповерт, болгарку, ножницы по металлу, уровень, лопату. Перед началом монтажа нужно начертить подробную схему. Это упростит расчет материалов и поможет избежать ошибок при монтаже.

Очередность монтажных работ:

• Фундамент. По ходу движения створки наполовину ширины проема роют траншею глубиной 1,5 м и шириной 0,3-0,4 м. На дне устраивают песчаную подушку толщиной 10 см. На рельс наваривают арматуру с горизонтальной обвязкой. Закладную опускают в траншею, выравнивают по горизонтали и по нулевому уровню, фиксируют распорками, траншею заливают бетоном.
• Установка опор. С помощью ямобура делают скважины глубиной 1,2 м для установки столбов, на их дно насыпают песок. Затем в скважины устанавливают опорные столбы и бетонируют.
• Сварка рамы. Каркас створки должен иметь идеальную геометрию, иначе ворота будут заедать и плохо двигаться. На ровной поверхности собирают и сваривают несущий каркас с противовесом, усиливают каркас ребрами жесткости. Прямые углы проверяют угольником, плоскостность каркаса — пузырьковым уровнем.
• Монтаж направляющей. Профиль выставляют горизонтально на ровную поверхность, сверху, точно посередине, устанавливают готовый каркас рамы и приваривают его к направляющей.
• Установка ворот. На закладную стоят роликовые каретки, таким образом, чтобы они находились на максимальном расстоянии друг от друга в рамках противовеса. Затем их пятки приваривают к закладной и накатывают на них каркас створки.
• Наполнение створки. Профлист крепят на саморезы с нахлестом в одну волну, последний лист обрезают ножницами до нужного размера.

Откатные ворота своими руками, расчет размеров, проектирование и установка

Самостоятельный расчет откатных ворот, последующее изготовление и монтаж конструкции возможны, при наличии определенного опыта, навыков, инструмента. Размеры подобных изделий зависят от длины, ширины, высоты проема. От владельца участка требуется составить подробную схему, выбрать материал, заранее смонтировать фундамент. Для удобства использования ворот используются элементы автоматики.

Разновидности откатных ворот

Выбирая размеры и чертеж откатных ворот, необходимо сравнить доступные для изготовления и монтажа конструкции. Также желательно учитывать вес роликов, рамы, полотна, особенности установки.

Пользуются спросом следующие типы откатных ворот:

• Рельсовые модели можно устанавливать в проемы большого размера, шириной до 6 метров. При изготовлении можно использовать мощные столбы и трубы, вес изделия не является критичным параметром;
• размеры откатных ворот консольного типа меньше рельсовых. Подобные модели обеспечивают свободный ход движущихся элементов, отсутствие ограничений по высоте, простоту установки электропривода;
• расчет ворот подвесного типа также можно выполнить самостоятельно. Подобные модели имеют длительный срок эксплуатации, устойчивы к взломам, устанавливаются на промышленных и складских объектах.

Все работы по расчету и монтаж рельсовых, откатных, подвесных ворот можно выполнить самостоятельно. Такой подход позволяет сэкономить значительные средства. При этом качество готовых изделий находится на высоком уровне.

Особенности проектирования

Основной этап при проектировании — расчет откатных ворот. В первую очередь потребуется подготовить чертеж, а также решить, в ручном режиме планируется открывать створку или будут монтироваться элементы автоматики.

К особенностям проектирования можно отнести:

• в первую очередь рассчитывается ширина проема, расстояние от одного до другого опорного столба. Данный параметр учитывается с запасом, так как въезд транспорта возможен под углом;
• высота конструкций также тщательно выверяется. Стандартные габариты профиля забора – 2 метра. Поэтому высота ворот должна быть несколько ниже за счет подъема изделия после установки автоматики;
• качество и несущая способность роликов, труб основания, каркаса должна соответствует общей массе изделия, вне зависимости от длины проема;
• все размеры тщательно выверяются и повторно рассчитываются. Фундамент также должен соответствовать массе конструкции.

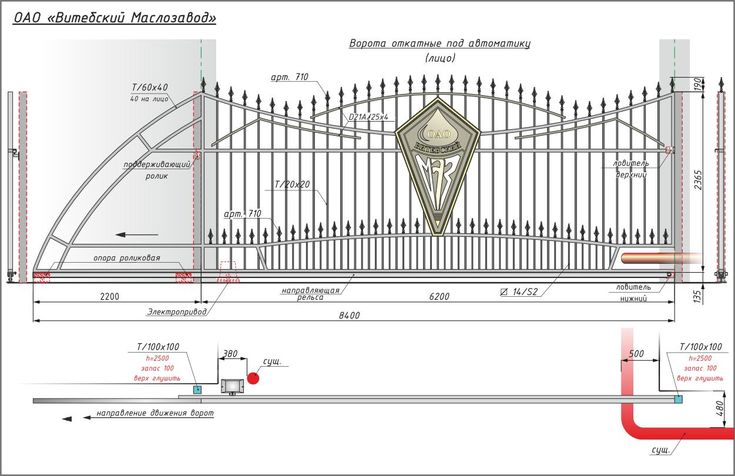

Каждый чертеж откатных ворот прорисовывается на бумаге с учетом всех габаритов в метрах. Материал для изготовления также рассчитывается и заранее приобретается. Для отделки конструкции чаще всего используется полотно. Установка профлиста не вызывает сложностей.

Основные расчеты

Все размеры откатных ворот рассчитываются на этапе проектирования. Длина, ширина, высота определяются параметрами проема, особенностями эксплуатации конструкции. Если размер определен, требуется определить вес изделия, спроектировать противовес, подобрать фурнитуру и элементы автоматики.

Особенности проектирования противовесов

Габариты противовеса обычно составляют треть или половину от размера ворот. Если форма данного элемента квадратная или прямоугольная, то для компенсации массы конструкции достаточно элемента, длиной около трети от основного изделия. Чаще всего используются треугольные противовесы, размеры которых – 50 процентов от длины ворот. Попытки сэкономить и уменьшить габариты приводят к увеличению нагрузок. В результате ролики изнашиваются существенно быстрее.

Особенности расчета массы конструкции

В качестве основного материала для изготовления ворот откатного типа используются профилированные трубы и металлические листы в виде профилированного полотна. После того, как владелец определился с размерами и противовесом, можно легко рассчитать массу составляющих. Полученные данные позволяют определить габариты столбов, величину их заглубления в метрах, спроектировать фундамент.

Как рассчитать прочность фурнитуры

Для поддержки откатных ворот приобретаются ролики, толщина которых не должна быть менее 3 мм. В качестве нижнего рельса устанавливается изделие соответствующей формы, выполненное из стали высокого качества, толщиной от 3,5 мм. От технических показателей фурнитуры зависит общая прочность конструкции, эксплуатационные характеристики ее работы. Желательно выбирать фурнитуру от известных производителей. Установка выполняется в соответствии с рекомендациями поставщика.

Выбор материалов и дополнительных комплектующих

Каждый владелец жилого, коммерческого, складского объекта, решивший смонтировать откатную конструкцию самостоятельно, должен не только рассчитать длину, ширину, высоту и вес изделия, но и подготовить комплект материалов, комплектующих. В большинстве случаев для обшивки изделия применяются следующие материалы:

• в качестве полотна для обшивки каркаса используется профлист. Материал имеет небольшой вес, привлекательный внешний вид, предлагается в нескольких вариантах исполнения и цветах. Заказчику необходимо прибрести необходимый объем полотна в погонных метрах;
• если планируется выполнить установку более легкой и дешевой конструкции, для работ по обшивке можно использовать поликарбонат. Материал недорогой, легкий и практичный, оперативно меняется при необходимости;
• стальные листы также применяются при изготовлении ворот, металл используется как основание под ковку различных элементов;
• допускается обшивка каркаса штакетником, вагонкой, другими элементами, выполненными из натуральной древесины;
• филенка применяется для придания воротам привлекательного внешнего вида. Материал представляет собой штампованные стальные листы разных габаритов.

Если имеется желание сделать ворота более стильными и привлекательными, используются кованые элементы. Проще всего сразу приобрести готовую продукцию с необходимым дизайном.

Как рассчитать материал для производства ворот

Если габариты проема определены и произведен расчет веса, можно покупать автоматику, ролики, фурнитуру. Для этого лучше всего воспользоваться рекомендациями квалифицированных специалистов и не покупать недорогие изделия низкого качества.

Основными материалами для производства откатных ворот являются:

• профилированная труба с минимальной толщиной от 2 мм. Используется для изготовления рамы и силовых элементов;
• внутренний каркас также сваривается из профилированной трубы, например, сечением 40х20 мм;
• расчет профлиста для изготовления обивки ведется в квадратных метрах. Объем материала достаточно просто определить;
• саморезы, заклепки, болты и другие метизы необходимо приобретать с запасом. На практике их расход выше расчетного;
• в качестве закладных элементов используется швеллер. Размер данного элемента не должен быть меньше 50 процентов от длины всей конструкции;
• для монтажа фундамента потребуется цемент, песок или отсев, необходимое для армирования количество металлических прутков.

После расчета материалов, количество которых соответствует размерам конструкции, необходимо определить время, требующееся на проведение работ. Заливка фундамента выполняется в первую очередь, после чего цементный раствор должен набрать необходимую прочность.

Подготовка к монтажу ворот

Если расчет откатных ворот выполнен, длина, ширина, высота и вес конструкции определены, материалы и элементы автоматики подготовлены, можно приступать к работам по монтажу. Стандартными инструментами являются бетономешалка, сварочный аппарат, угло-шлифовальная машинка. Также требуется подготовить лопаты, шуруповерт, рулетку, молоток, другие простые инструменты.

При любых размерах откатных ворот необходимо выровнять площадку. В противном случае откатная часть будет плохо открываться, задевать за грунт. Проем должен быть достаточным для въезда различного транспорта. Монтаж калитки лучше выполнять отдельно от ворот. Такой подход позволяет сделать пользование данным элементом более удобным. Встроенные калитки имеют завышенный порог, что не очень комфортно.

Имея на руках чертеж откатных ворот, можно приступать к подготовительным работам. Стандартными действиями являются:

• подготавливаются ямы, в которые устанавливаются опорные столбы, желательно из профилированной трубы. Между собой основания лучше всего скрепить арматурой;
• производится заливка фундамента из смеси цемента, песка и воды. Армирование основания обязательно для увеличения прочности и несущей способности;
• выполняется подготовка полотна, профилированной трубы, других необходимых элементов. Желательно раскроить металл в нужный размер и обработать торцы, удалить заусенцы.

Если все расчеты выполнены правильно, с установкой откатных ворот не должно быть особых сложностей. Работа достаточно трудоемкая, но вполне выполнимая без привлечения профессионалов. После подготовительных операций можно приступать к сборке каркаса и монтажу всей конструкции.

Сборочные работы

Для сварочных работ и изготовления каркаса необходимо подготовить ровную и гладкую площадку. В противном случае может нарушиться геометрия конструкции, что негативно отразиться на качестве откатных ворот.

В первую очередь выполняется сварка нижних элементов каркаса. Для того, чтобы исключить перегрев металла, работы выполняются в шахматном порядке. После завершения данного этапа к готовой раме привариваются вертикальные стойки и поперечные элементы, а также откосная профилированная труба. Конструкция становится жесткой и устойчивой к деформациям.

Следующий этап – монтаж заполняющих элементов. После завершения данных работ необходимо воспользоваться пульверизатором и обработать металл алкидной краской, защищающей от коррозии и окисления. Обшивка откатных ворот профлистом выполняется с использованием шуруповерта. Необходимо учесть, при наличии декоративных стальных или кованых элементов их монтаж осуществляется до момента обшивки полотном.

Откатные ворота для проема любого размера собираются в следующем порядке:

• ролики привариваются к заранее подготовленному швеллеру. На данном этапе необходимо идеально выровнять конструкцию;
• для выравнивания используется лазерный уровень. Монтаж роликовых тележек осуществляется на пластины и болты;
• для противодействия раскачиванию тяжелой конструкции в верхней части монтируются специальные направляющие. Их фиксация осуществляется на специальные кронштейны. Движение полотна проверяется;
• обязательно устанавливаются заглушки, которые препятствуют снятию ворот с направляющих, увеличивают срок эксплуатации откатных ворот;
• после установки ворота закрываются для монтажа уловителей. Данные элементы исключают провисание конструкции в процессе эксплуатации.

Вне зависимости от размеров откатных ворот, технология монтажа одинаковая. Количество материала в метрах и килограммах может измениться, если расчеты произведены с ошибками.

Как смонтировать автоматику

До монтажа элементов автоматического открытия ворот производится прокладка силовых линий питания. Блоки автоматики приобретаются в специализированных магазинах. На швеллер приваривается специальная пластина, на которую монтируется электропривод и необходимые элементы. В соответствии с приложенной к автоматике инструкцией производится ее настройка и проверка функционирования.

Если расчеты выполнены грамотно, подготовлен материал хорошего качества и в необходимом объеме, к работам отнеслись ответственно, установка откатных ворот выполняется без особых сложностей. Готовая конструкция будет иметь привлекательный внешний вид и длительный срок эксплуатации. На автоматику большинство производителей дает соответствующую гарантию, сертификаты качества.

Ворота из профлиста своими руками: чертежи, расчет, проект

Ограждения на даче выполняют определенные функции. Их изготавливают из различных прочных и надежных материалов. Несмотря на то, что сегодня их на рынке очень много, ворота из профлиста пользуются большой популярностью. Своими руками (фото конструкций можно увидеть в статье) их вполне реально сделать.

Виды ворот из профлиста

На данный момент вы легко можете сделать ворота из профлиста своими руками. Изначально нужно выбрать их внешний вид. Итак, ограждения такого типа могут быть:

• Закрыто;
• Полузакрытый.

У многих возникает вопрос о том, как построить ворота из профилиста своими руками полузакрытого типа. Это довольно просто. Профильный лист частично используется в секциях ограждения. Он может находиться:

• в центре;
• вверх;
• Под каждым воротником.

Также возможно изготовление ворот из профлиста своими руками без сварки или с ее применением. В первом варианте материал собирается с помощью специальных заклепок.

Виды ворот из профлиста по типу конструкции

Чтобы сделать ворота из профлиста своими руками, необходимо предварительно определить тип их конструкции. Она может быть:

• На базе рамы;
• без него.

Примечание. Второй тип ворот подходит в том случае, если одна из половинок глухая и не будет функционировать.

Каркас обычно изготавливается из металла. Используйте для этого трубы разного размера и диаметра. Параметры такой оправы зависят от размера воротника. Часто можно найти деревянный каркас.

Совет. Более практичным является металлический каркас для ворот из профлиста.

Чем это вызвано? Во-первых, материалы наделены схожими характеристиками. Во-вторых, на металлический каркас монтировать профилированные листы будет намного проще.

Дерево в процессе воздействия климатических и погодных условий может давать деформации своей структуры. Из-за этого профилированные листы, закрепленные на таком основании, могут со временем расшататься. Значит, такие ворота надо будет ремонтировать.

Преимущества профлиста в конструкции ворот

Популярность ворот из такого материала обусловлена ​​отличными техническими свойствами самого материала. У него:

• Сила;
• Надежность;
• Влагостойкость;
• Огнестойкость;
• Долговечность;
• Практичность.

Первое свойство зависит от толщины профильного листа. В основном при изготовлении дверей используют материал следующей толщины:

• 2 мм;
• 3 мм.

В некоторых случаях может быть больше.

Надежность обеспечивается стойкостью к различным механическим и физическим воздействиям. Металл не способен впитывать влагу из-за плотной структуры. Не горит и не плавится (из-за температурного режима).

Срок службы материала достигает 20-30 лет. При правильном уходе она может значительно увеличиться. Его поверхность надежно защищена специальными средствами:

• Грунтовка А;
• Краска.

Первое средство наносится на материал при его производстве. Это позволяет в дальнейшем избежать появления коррозии и гниения конструкции от воздействия влаги. Краска может быть:

• Полимерная;
• Порошок.

Второй вариант более практичен, так как редко дает сколы и царапины. Поверхность материала в этом случае шероховатая.

При этом профильный лист может иметь самые разнообразные оттенки. Поверхность матовая и глянцевая. А это сказывается на внешнем виде ворот.

Конструкция ворот из профильного листа

Перед тем, как сделать ворота из профилиста своими руками, нужно четко знать, из чего они сделаны. Итак, основными составляющими данной конструкции являются:

• Несущие столбы;
• Опорные столбы;
• Ошейники;
• ворота;
• Принадлежности.

Каждый из этих компонентов имеет свои специфические функциональные характеристики.

Функции несущих стоек в воротах

Эти конструкции предварительно установлены. Они служат опорой для удержания в одной плоскости Воротиных, обладающих определенной массой. Их размеры зависят от материала, из которого сделан каркас ворот.

Примечание. Для такого элемента выбирают круглые или квадратные трубы с толстой стенкой большого диаметра.

Опорные столбы

Такие столбы являются составной частью самого Воротина. Особенно, если последние большие. Их устанавливают по центру конструкции и закрепляют с помощью сварочного оборудования. По своей сути они являются элементом каркаса воротника.

Примечание. Стойки могут быть в виде профильных труб или простых металлических стержней разных размеров и диаметров.

Воротины

Это самый важный элемент всей конструкции. Их количество может быть разным. Как правило, достаточно двух ворот, чтобы ворота были наделены функциональностью.

Примечание. Ворота могут быть цельными или с элементами ковки и металлическим рисунком.

Ворота

Такой элемент может стоять отдельно или монтироваться внутри. Если в конструкции используется первый вариант, для калитки предварительно устанавливаются дополнительные опорные стойки. При использовании второго варианта калитка монтируется внутри одной из створок и открывается отдельно от основной конструкции.

Фитинги

К ним относятся:

• Петли;
• Заклепки;
• замки;
• ручки;
• Черт, и так далее.

Важно. Они должны быть отличного качества, ведь от них зависит функциональность ворот.

Петли монтируются на столбы и ворота, хомуты. Заклепками закрепляют профильные листы при необходимости. Замки, ручки и прочее устанавливаются как на ворота отдельно, так и на ворота.

Функциональность ворот из профильного листа

Нет ничего сложного в сооружении ворот из профлиста своими руками. Конструкции таких конструкций достаточно разнообразны. Они зависят от того, каким функционалом они наделены. Итак, ворота могут быть:

• Подметальные;
• Раздвижные.

Первый вариант отличается тем, что ворота открываются наружу во двор или внутрь. Вы можете сделать это самостоятельно или автоматически. Для этого существуют специальные устройства, которые подключаются к силовому щиту.

Второй современный тип ворот из профильного листа. Они функционируют только с помощью автоматической системы. Они могут быть любого типа и размера. Их устанавливают не только на столбы, но и на специальные стойки с помощью специальных роликов. В качестве реек используется швеллер необходимого размера.

Важно. Чтобы качественно сделать ворота из профилиста своими руками, чертежи конструкции для этого составляются заранее. Это позволит правильно рассчитать необходимое количество материалов и определить внешний вид будущего забора.

Оптимальные параметры ворот

Ворота в ограждающей конструкции позволяют не только защитить территорию от проникновения «непрошеных гостей», но и обеспечить свободный въезд и выезд со двора.

Оптимальные размеры их ширины:

• 2,5 м;
• 3 м;
• 4 м.

В первом и втором вариантах рациональнее разместить ворота рядом с конструкцией.

Примечание. Чтобы правильно сделать ворота из профилиста своими руками, размеры необходимо задать заранее. Основой для их определения послужит готовый пролет между секциями забора, а место для конструкции можно выбрать самостоятельно.

Этапы строительства ворот из профильного листа

Существует определенный порядок работ, которые необходимо выполнить перед тем, как сделать ворота из профилиста своими руками. Фотоотчет сделан в работах для того, чтобы посмотреть какие усилия и сколько времени было потрачено. Также будет приятно посмотреть, как облагородили внешний вид сайта.

Итак, необходимо:

• Составить проект;
• Расчет количества материалов;
• Для изготовления половинок ворот и калитки;
• Для установки опорных столбов;
• Установить ворота.

Все это нужно делать правильно, чтобы потом не пришлось разбираться с проблемами установки.

Составление и просчет материалов

Первое с чего нужно начать, это сделать ворота из профилиста самостоятельно — чертежи и расчет необходимого количества материалов и средств. В расчет принимаются:

• Габаритные размеры ратотины;
• Расстояние между опорными стойками;
• Наличие калитки;
• Высота конструкции.

Примечание. Если ширина ворот задается самостоятельно, то для определения высоты есть некоторые рекомендации.

Оптимальной высотой ворот считается 1,5-1,7 м. Хотя довольно часто выбирают 2 м. Следует учитывать, что нагрузка на опорные столбы значительно увеличивается. Следовательно, нам необходимо провести их качественную установку и закрепление. В некоторых случаях перевязки делаются в верхней части конструкции.

Изготовление ворот и калиток

Для таких работ Вам потребуется:

• Трубы профильные;
• Прутки металлические;
• Уголки и швеллеры;
• Профильные листы.

Затем выберите изображение. Например, на прямолинейный металлический каркас, имеющий квадратную и прямоугольную формы, можно монтировать профилированные листы, а можно прикрепить к секциям из металлических прутьев. И это реализовано не полностью на всех воротах. Довольно часто вверху и внизу конструкции крепятся различные кованые или литые элементы.

Конструкции сразу грунтуются и окрашиваются.

Установка столбов и крепление

Предварительно на месте будущего строительства выкапываются котлованы глубиной 1 м. При песчаном грунте этот параметр может быть больше. Сваи устанавливаются по бокам ворот. Их нужно забетонировать. Для этого готовят бетонный раствор из:

• Песок;
• Цемент;
• вода;
• Специальные отвердители.

Карьеры выполняются из песка и гравия мелкой фракции. Толщина слоев не должна превышать 20 см. Посты устанавливаются в соответствии с уровнем. Они должны быть в плоской плоскости. Затем их заливают бетонным раствором.

Примечание. Следует отметить, что прямо на них нельзя монтировать ворота. Они должны быть урегулированы. Это займет несколько дней.

Затем на них монтируют ворота, которые также выравнивают и вваривают в петли. Открыть в первый день строительства нельзя. Сварочные швы должны стать прочнее. Затем на поврежденном полотне производят докраску, и ворота можно использовать.

Сделай сам: раздвижная дверь сарая

Если вам нравится внешний вид раздвижной двери сарая, попробуйте сделать ее самостоятельно, используя один из доступных наборов для сборки раздвижной двери сарая. Эти комплекты содержат все необходимое оборудование, а также инструкции по измерению, сборке, установке и подвеске двери. Просто следуйте этим основным шагам, и вы сможете завершить работу примерно за выходные.

Измерение расстояния между дверью и стеной

Если дверь имеет раму, включите раму в свои измерения. Если вы планируете закрыть открытый дверной проем, добавьте к общей ширине как минимум дюйм с каждой стороны. Помните, что дверь будет полностью скользить в ту или иную сторону, поэтому убедитесь, что на стене достаточно места для удвоения ширины двери. Или планируйте разделить ширину пополам и использовать двойные двери, которые раздвигаются. Некоторые комплекты раздвижных дверей сарая можно отрегулировать так, чтобы две двери складывались вместе.



Также следует измерить высоту потолка над дверным проемом, чтобы обеспечить достаточно места для подъема двери и подвесов над направляющей при ее установке на место.

Выберите способ установки на направляющую

Комплекты дверей сарая обычно могут устанавливаться сверху или спереди.

Решите, как прикрепить оборудование к стене

Если стеновая панель на месте, вам нужно будет поддерживать дверную направляющую, прикрутив ее к перемычке, прикрепленной к стойкам, или прикрутив ее непосредственно к самим стойкам. Если сама дверь очень тяжелая, предпочтительнее второй вариант.

Расчет длины прокладки

Различные комплекты для раздвижных дверей сарая подходят к распоркам по-разному. Некоторые из них регулируются, а в некоторые комплекты входят прокладки более чем одной длины. Выбранная длина будет зависеть от толщины двери и от того, обрамлен ли дверной проем.

Расчет высоты ролика

Это будет зависеть от размера ролика, а также от выбранного вами метода крепления гусеницы либо к верхней доске, либо к стойкам. Следуйте инструкциям, чтобы рассчитать и отметить расположение болтов, а затем установить гусеницу и распорки.

Построить дверь

Здесь проявляется ваше творчество. Если у вас нет доступа к старой древесине амбара, создайте свою собственную «состаренную» древесину, обрезав свежие доски по размеру, а затем состарив их и нанеся различные цвета морилки. Вы можете использовать перекрывающиеся доски или попробовать рисунок шеврона, скрепленный дверной рейкой или рамой.
