Изготовление откатных ворот своими руками: с поворотом, сдвижные

Постепенное повышение уровня жизни и развитие промышленного производства привело к тому, что многие изделия перешли из разряда роскоши в категорию доступных каждому….

Ворота такого типа придают частному дому или даче презентабельный внешний вид и позволяют сэкономить пространство внутри двора и снаружи. Эти факторы стали основной причиной нарастающей популярности откатных сдвижных ворот среди жителей Москвы и Подмосковья.

Для приобретения доступны готовые модели и отдельные комплектующие, поэтому у многих возникает оправданное желание сделать откатные ворота своими руками. Чтобы изготовить их самостоятельно, от исполнителя требуется знание основ слесарно-сборочных и строительных работ, а также умение обращаться со сварочным аппаратом и компонентами электронного управления.

Практическое использование откатных моделей для установки в составе ограждения характеризуется следующим набором достоинств:

  • Минимум помех для въезда и выезда автомобилей на участок.
  • Экономия полезной площади во внутреннем пространстве и отсутствие препятствий для заезда с поворотом снаружи.
  • Возможность подъезда непосредственно к воротам, что позволяет не бросать машину на проезжей части, чтобы открыть проём.
  • Дистанционное управление. Покупка и установка комплекта автоматики для откатных ворот позволяет управлять проездом, не выходя из автомобиля.
  • Проём ворот открывается и закрывается без помех даже в условиях обильного снегопада и сугробов.
  • Механизмы и элементы автоматики надёжно защищены от атмосферного воздействия, не подвержены коррозии и устойчивы к низким температурам.
  • Надёжность конструкции подтверждается устойчивыми показателями противодействия ветровой нагрузке, механическим повреждениям и попыткам взлома злоумышленниками.
  • Возможность изготовления откатных ворот с индивидуальными размерами ширины проёма и длины полотна, уникальным дизайном и различным конструктивным исполнением. Каркас ворот из металлической трубы можно обшить любыми материалами, включая металл, дерево или пластик.
  • Отсутствие проблемы с постепенным провисанием петель и перекосом полотна ворот.
  • Продолжительный срок эксплуатации. Сварная рама из металла, обшитая листовым профилем гарантирует долговечность конструкции, а комплект автоматики заводского изготовления — работоспособность на протяжении многих лет.

К недостаткам откатных ворот относится увеличение затрат на приобретение и монтажные работы, что связано с необходимостью заливки дополнительного фундамента и стоимостью оборудования для автоматического управления. В определённых случаях затруднён монтаж калитки, если её требуется расположить с той стороны, в которую откатывается полотно.

Конструктивное устройство и принцип работы

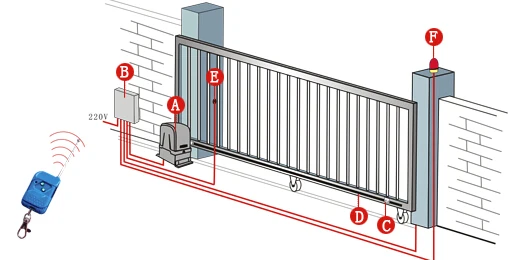

В состав конструкции откатных ворот входят следующие обязательные элементы:

  • створка или полотно — каркасная рама из стального профиля, обшитая профлистом, панелями или деревом;
  • роликовые каретки — несущие тележки с роликами, которые крепятся к направляющей и обеспечивают передвижение створки;
  • направляющий рельс — металлическая балка с сечением в виде швеллера, забетонированная в фундаментном основании, на которую устанавливается привод и тележки с роликами;
  • направляющая балка — устанавливается по нижнему краю створки по всей ширине ворот, определяет перемещение створки по прямой;
  • опорные столбы — не входят в состав ворот, но являются обязательным атрибутом проёма, на них закрепляются вертикальные стойки, удерживающие конструкцию;
  • верхний и нижний уловители — элементы, отвечающие за фиксацию створки в открытом и закрытом состоянии;
  • автоматика — привод и система управления для автоматизации работы механизма.

Принцип работы заключается в перемещении полотна по прикреплённым к направляющему швеллеру роликовым тележкам. Защиту от опрокидывания и перекоса обеспечивают верхние ролики. Прямолинейность перемещения определяет прикреплённый к направляющей балке концевой ролик, который в закрытом положении упирается в нижний уловитель.

Проектирование

Перед началом изготовления нужно определиться с требуемыми размерами готового изделия. Основной исходный параметр — ширина имеющегося проёма, то есть расстояние между опорными столбами. Направление отката определяется по наличию свободного места вдоль забора. Длина секции должна быть в 1,5 раза больше, чем расстояние между столбами.

Ширина проёма — важный аспект, на который нужно обратить внимание владельцам дач и домов, расположенных на узких улицах, где заезжать в откатные ворота нужно с поворотом. Если ширина проёма составляет 4 метра, то габарит полотна принимаем равным 6 м, разница в 2 м обеспечивает фиксацию створки в направляющем рельсе. При таких параметрах для отката необходимо оставить 6 м вдоль ограждения участка.

Высота конструкции подбирается по уровню забора, чтобы конструкция выглядела однородной. Эстетическая составляющая не имеет под собой технического обоснования, но на практике играет существенную роль. Если расстояние от земли до верхнего края забора составляет 2 м, то габарит откатных ворот следует принять как 2 м за вычетом размеров направляющей, роликовых тележек, прочих вспомогательных элементов и зазора между нижним краем полотна и поверхностью.

Для изготовления силового каркаса полотна можно использовать прямоугольную стальную трубу. Для типовых размеров подойдёт профиль с размерами 60х30х2 мм. В качестве альтернативы допускается применять трубы 60х40 или 50х50 мм. Материал заготовок для внутренней обрешётки — труба прямоугольного сечения с размерами 40х20 или 30х20.

Разработка чертежа рамы позволяет раздеталировать проект и подсчитать количество необходимого материала, исходя из заданных размеров. Все соединительные элементы — крепёж и фурнитуру рекомендуется приобрести в готовом виде, их изготовление требует наличия специфического оборудования и навыков работы с ним.

Изготовление и установка откатных ворот

Ворота представляют собой сложное и ответственное устройство, от нормального функционирования которого зависит уровень комфорта и довольства жизнью для владельцев. Этим объясняется повышенное внимание, которое уделяется воротам среди собственников дачных участков и загородных домов. Самостоятельное изготовление — популярный тренд и попытка оценить свои возможности.

Если вы решились сделать откатные ворота своими руками без привлечения наёмной рабочей силы, то подумайте о напарнике. Один человек не справится с задачами, которые приходится решать при индивидуальном проектировании и изготовлении. Даже не надейтесь на качественное решение вопроса без помощи со стороны близких и друзей — в одиночку может справиться только человек с гигантским запасом физического и психологического здоровья.

Монтаж опорных столбов по периметру

Оптимальный вариант конструкции фундамента — устройство единого основания для опорных стоек и направляющего рельса. Такое исполнение будет дороже раздельного бетонирования, но значительно надёжнее. Это объясняется движением грунтовых вод и постепенным размыванием грунта, которые могут сместить фундаменты друг относительно друга, что грозит фатальными последствиями для работоспособности откатных ворот.

Заливка фундамента подразумевает работы в несколько этапов:
  • Выкопать траншею с ровными краями, габариты которой соответствуют ширине опорных столбов, протяжённости проёма и глубине стандартного промерзания почвы. В случае обилия грунтовых вод и плавучести грунта, конструкцию основания необходимо увеличить на 15-20% по каждому показателю.
  • Засыпать дно амортизационными слоями щебня и песка. Толщина каждого слоя должна быть не меньше 12-15 см. Наличие подушки предотвращает попадание влаги в бетонное основание, увеличивая срок его службы. Также слои компенсируют давление веса фундамента и изготовленной конструкции на грунт.
  • После укладки подушки устанавливают армирующий каркас для бетона, который представляет собой воткнутые в землю вертикально стальные прутки диаметром 6-8 мм. Для придания жёсткости основанию, прутки связывают между собой отожжённой стальной проволокой.
  • Поверх металлокаркаса укладывается опорная закладная, в качестве которой применяют швеллер, полки которого погружены в бетон. Верхняя плоскость закладной должна быть выше уровня бетонирования, на неё впоследствии устанавливаются роликовые тележки. Швеллер необходимо выставить в горизонте и отслеживать его положение на протяжении всего монтажа. Это позволяет избежать поворота, уклона и перекоса ворот во время работы.
  • Установка опалубки и столбов. Для изготовления опалубки лучше всего применять дерево — доски укладываются по периметру выкопанной траншеи и скрепляются между собой гвоздями. Стойки выставляются по месту, выравниваются по вертикали и горизонтали.
  • Заливка бетона. После завершения подготовки, внутрь опалубки медленно заливают готовый бетонный раствор таким образом, чтобы не сместить положение закладной и столбов. Забетонированное основание необходимо оставить на несколько дней, в течение которых периодически проливать водой. Это позволяет избежать появления поверхностных трещин.
  • Продолжить работу с застывшим фундаментом можно спустя 15-20 дней после того как установили опорные стойки и закладную.

Сборка и сварка каркаса

Изготовление рамы обязательно требует наличия сварочного аппарата. Альтернативные варианты существуют, но с ними процесс установки сдвижных ворот становится более трудоёмким. В сравнении с любым вариантом, сварка позволяет надёжно и прочно скрепить между собой части каркаса, что в будущем даст преимущество в прочности долговечности конструкции.

Нарезка заготовок. Разметка, отрезка и зачистка торцов профильных труб в соответствии с размерами на предварительно составленной схеме.

Сборка под сварку. Заготовки укладывают на ровную поверхность и стыкуют между собой, закрепляя соединения прихватками. Помимо прямоугольной рамы устанавливают усиливающий раскос, который придаёт конструкции дополнительную жёсткость.

Сварка каркаса. Собранные детали поочерёдно сваривают с соблюдением основных требований качества сварки. Средняя толщина металла, небольшие размеры профиля и марки материалов гарантируют, что сварка пройдёт очень легко, но для гарантии необходимо доверить эту работу специалисту.

Подготовка к монтажу. К нижней части воротной рамы крепится направляющий рельс, вся конструкция покрывается первым слоем грунта.

Сборка ворот

На опорных стойках наносится разметка под установку роликовых тележек и улавливателей. Детали раздвижных ворот устанавливаются в соответствии с нанесённой разметкой. Точность установки проверяется по уровню или нивелиру. Для крепления элементов следует применять анкерные болты наивысшего класса прочности, они способны выдержать большой уровень нагрузки.

Следующий этап — проверка работоспособности ходовой части сдвижных ворот. Убедившись в нормальном функционировании роликов, нужно установить раму на кареточный профиль и закрепить прихватками. Обваривать прихваченные сварные швы можно только после контроля соответствия уровня для обеих составляющих откатных ворот.

После завершения установочных операций необходимо проверить работоспособность конструкции несколько раз прокатив их по рельсовому пути в обе стороны. Эта основная проверка, результаты которой станут ответом на вопрос о том, настолько ли хороши ворота собственного изготовления.

Окрашивание и отделка

Готовое изделие окрашивают под цвет приобретённого для обшивки профилированного листа. Окрашивание определяет итоговый внешний вид конструкции и защищает её на протяжении длительного времени.

Выбор состава должен опираться на технические характеристики, отдельное внимание стоит уделить антикоррозионным свойствам, устойчивости к отрицательным температурам, воздействию влаги и солнечных лучей. Наносить краску следует в два или три слоя, предварительно окрасив кистью сварные швы и болтовые соединения.

После полного высыхания краски приступают к обшивке каркаса профлистом. Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины.

По завершении монтажных работ, на откатные ворота устанавливают необходимые функциональные элементы, монтируют и подключают комплект автоматики, фотоэлементы, замки, защёлки и ручки с возможностью поворота.

Предложения от компании «Заборово»

Самостоятельная сборка-сварка и установка откатных или консольных ворот — трудоёмкий и сложный процесс, который требует немалых финансовых затрат. На практике разработка и реализация проекта своими силами может растянуться на несколько месяцев.

Причины задержек — отсутствие опыта, мастерства и необходимого оборудования. На подбор, приобретение и доставку комплектующих на объект также уходит немало времени. Но основная причина — недостаток опыта. Если с механической частью могут справиться слесари-сборщики и сварщики, то для установки автоматики потребуются навыки электромонтажных работ, которые есть далеко не у всех. Результатом самостоятельных усилий нередко становится напрасно потраченное время и выброшенные на ветер деньги. Разочарование от таких потерь дополняется утратой веры в собственные силы.

Всех перечисленных проблем можно избежать, обратившись за помощью в компанию «Заборово». Мы специализируемся на изготовлении и доставке всех составляющих комплекта, а также установке откатных ворот любых размеров и любой степени сложности для частных лиц и предприятий. Обращение к нам потребует минимальных усилий от владельца участка — необходимо предоставить доступ замерщика и рабочих на объект, а также детально изложить требования при составлении проекта.

Для предварительной оценки стоимости воспользуйтесь формой заявки на расчёт, размещённой в соответствующем разделе нашего сайта. По указанным в заявке координатам с вами свяжется менеджер компании, который огласит результат расчёта и предложит обсудить детали будущего проекта. В отличие от самостоятельного проектирования за дело берутся профессионалы, которые в короткий срок составят и раздеталируют проект откатных ворот на базе типовых моделей или в соответствии с индивидуальными пожеланиями заказчика.

Согласовав проект ворот с заказчиком, мы немедленно приступаем к комплектации изделия материалами, изготовлению деталей и сборочных единиц. Отработанный алгоритм действий сводит срок изготовления к минимуму, параллельно монтажная бригада занимается заливкой фундамента. Непосредственно установка, регулировка, обшивка, отделка и подключение системы автоматизированного управления производится в один день. Слаженные действия монтажников и отработанная технология гарантируют положительный результат — уже к концу дня заказчик принимает пусконаладочные испытания и получает комплект для управления новыми воротами.

Мы предлагаем задуматься о целесообразности траты личного времени и сил на монтаж откатных ворот. Обратитесь в «Заборово» — доверьте дело профессионалам, чтобы избежать риска и лишней нервотрёпки.

Виды и типы откатных ворот. Классификация ворот на подвесные, консольные и откатные ворота по рельсу

Главная страница » Новости » Откатные ворота. Виды и типы

Стоит знать, что:

  • Хорошо выполненные откатные ворота отъезжают в сторону без каких-либо ощутимых усилий;

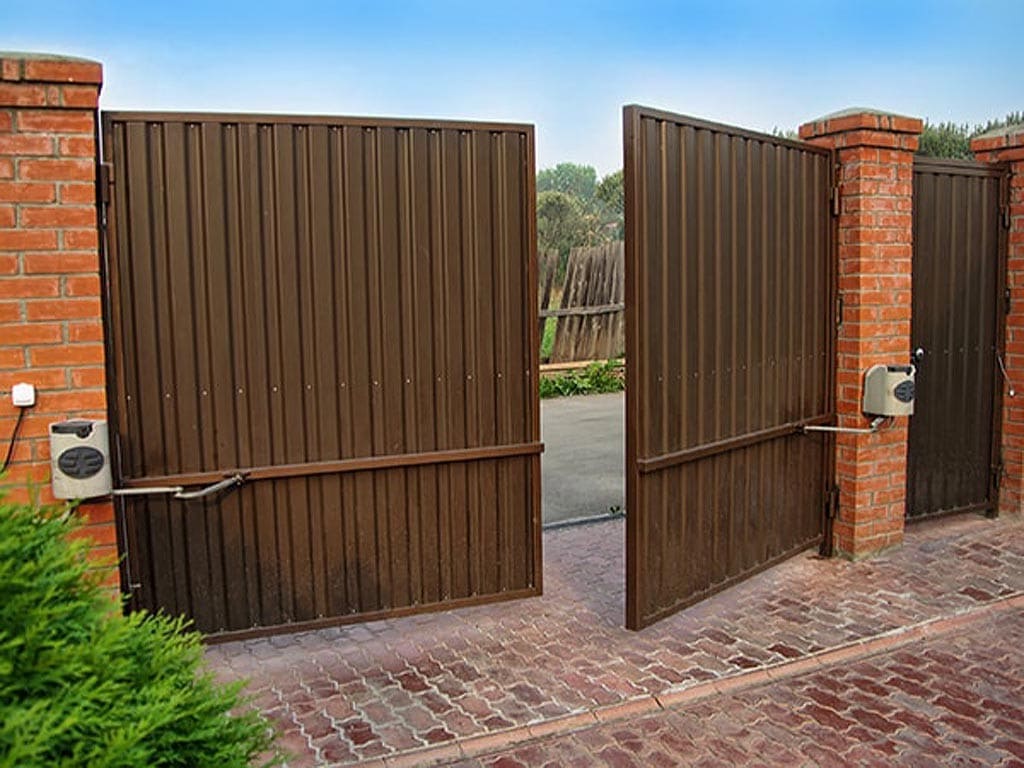

  • Автоматизированные распашные ворота обычно имеют два привода, что сопоставимо по цене с автоматизированными откатными воротами.

Откатные ворота бывают следующих видов:

  • подвесные откатные ворота;
  • консольные откатные ворота;
  • откатные ворота по рельсу.

В советское время подвесные ворота чаще всего использовались на въезде промышленных предприятий. Над проемом ворот, метрах в 4-5 устанавливалась балка. К ней на роликовых тележках подвешивалось полотно ворот. Эта громоздкая конструкция (исполнение-то промышленное), обладающая очень высокой надежностью (отдельные экземпляры работают до сих пор), в данный момент не имеет широкого распространения из-за высокой стоимости и ограничения въезда по высоте.

Откатные по рельсу ворота — это самая простая конструкция. Но в настоящее время, она используется только в европейских странах, т.к. требует чистки проезда и не рассчитана на «сильные» ветра и наличие больших слоев снежного покрова. Наряду с подвесными, такие откатные ворота требуют наименьшего пространства для отката (не больше ширины проезда), и могут закрывать очень большие проемы. Для откатных по рельсу ворот поперек дороги укладывается рельс. Полотно ворот ставится на колеса. Сверху на столбе скоба с роликами удерживает полотно в вертикальном положении. Получается, что ворота катаются в проезде, как вагон по железной дороге.

Подвесные откатные ворота

Ворота откатные по рельсу

Если бы не местные зимы, этот вид ворот, возможно, пользовался бы популярностью. Но в наших условиях маленький рельс «на земле» — это не удачное решение для откатных ворот.

Откатные ворота консольного типа наиболее сложные в исполнении. Но именно такие ворота наиболее подходят для российского климата. Такие ворота не имеют балок над проездом и рельсов под ним. Такие ворота можно установить так, что и соседский пес носа не просунет. Если снег превысит этот зазор, то ворота сохранят свою работоспособность. Полотно консольных ворот нависает над проездом. Полотно ворот крепится к балке, которая посредством роликовых тележек зафиксирована на солидном фундаменте. Фундамент располагается сбоку от проема ворот. Откатные консольные ворота

в свою очередь делятся на виды по месторасположению несущей балки: сверху, в середине, снизу.

Консольные откатные ворота. Балка консоли в верхней части ворот

Консольные откатные ворота. Балка консоли из трубы по середине ворот

Консольные откатные ворота. Балка консоли из разрезанной трубы, в нижней части ворот

Для откатных ворот требуется пространство вдоль забора, куда ворота отъезжают. Это пространство должно быть не меньше ширины вашего проема для подвесных и ворот с рельсом. Для консольных ворот потребуется место, равное 120-200% от ширины проезда. Откатные ворота перемещаются горизонтально, и присутствие возвышения на пути движения ворот недопустимо.

Возвышение рельефа участка в области отката ворот является препятствием для установки этого вида ворот

При самостоятельном изготовлении ворот обратите внимание, что откатные ворота не остановят желающих проехать сквозь них на грузовике. Это значит что повышенная прочность, а соответственно и вес, не дает реальных преимуществ. Для защиты от пеших лазутчиков лучше применить недорогие датчики движения, включающие свет.

Если дорога к дому идет по узкому проезду и заезжать на участок потребуется с поворотом, то при установке столбов для ваших будущих ворот обратите внимание на ширину проема, которая потребуется. Один человек умудрился построить дом, забор, поставить столбы проема — ни разу не заехав на свой участок. А потом выяснилось, что заезд на участок для него превратился в аттракцион!!!

Для заезда на участок из узкого переулка (участка дороги) требуется более широкий проем ворот
