Откатные ворота в Воронеже. Изготовление и монтаж.

Автоматические откатные ворота – это прекрасная возможность решить проблему безопасности входной зоны. Они используются повсеместно на крупных промышленных объектах, складских помещениях, а также в частном секторе. Компания КМК имеет большой опыт производства откатных ворот с ручным и автоматическим приводом.

10 причин почему откатные ворота нужно заказывать у нас!

Варианты зашивки автоматических откатных ворот

Наша компания предлагает разнообразные варианты материала зашивки ворот, среди которых:

Откатные ворота для самостоятельной обшивки	Откатные ворота из профлиста
Откатные ворота из 3D сетки	Откатные ворота под сайдинг

Основные составляющие «правильных» откатных ворот

Конструкция откатных ворот состоит из трех основных составляющих:

Полотно ворот + комплектующие от компании Ролтэк.
Автоматический привод + силовая рейка
Устройство фундамента

Варианты исполнения полотна ворот:

Полотно ворот под самостоятельную обшивку
С односторонней обшивкой профлистом
С двухсторонней обшивкой профлистом
Зашивка металлоштакетником
Решетчатая прозрачная конструкция
Зашивка сэндвич-панелями
Кованое полотно
Комбинированное (ковка + профлист, решетчатая конструкция + ковка)

Уважаемые клиенты! Наши ворота могут быть оснащены системой автоматики ведущих производителей, таких как: Hormann, Doorhan, Alutech, Nice, Came.

	Для получения полной консультации и вызова замерщика:	звоните	(473) 300-31-25
		пишите	kmk.i@yandex. ru

Цены откатные ворота под 3Д Сетку

Внимание! Комплект полностью готов к установке на фундамент. Включает в себя само полотно, все необходимые комплектующие (Ролтэк), силовую раму и ответный столб.

В/Ш	3 м.	3,5 м.	4 м.	4,5 м.	5 м.	5,5 м.	6 м.	6,5 м.	7 м.	> 7 м.*
1,53 м.	55703	58703	68192	74713	87209	94626	103508	105507	120000	по запросу
1,73 м.	57480	60577	70367	77096	89990	97647	106812	108873	123735
2,03 м.	59257	62451	72544	79483	92775	100665	110115	112239	127562
2,23 м	62221	66115	76172	83458	97413	105669	115621	117519	133940
2,4 м	65183	68696	79798	87430	102053	110734	121126	123462	140317

* Если размеры ворот превышают ширину 7 м, то цена рассчитывается индивидуально.

Цены на полотно ворот под самостоятельную обшивку

В/Ш	3 м.	3,5 м.	4 м.	4,5 м.	5 м.	5,5 м.	6 м.	6,5 м.	7 м.	> 7 м.*
2 м.	47879	49402	56042	61301	78084	81440	89774	91390	103120	по запросу
2,25 м.	48458	49976	56667	61570	78784	81930	90292	91754	103635
2,5 м.	49225	50724	57023	62318	79695	82577	90965	92533	104307
>2.5 м*	цена по запросу

* Если размеры ворот превышают высоту 2,5 м или ширину 7 м, то цена рассчитывается индивидуально.

Цены на полотно ворот с односторонней обшивкой профлистом

Внимание!Комплект полностью готов к установке на фундамент. Включает в себя само полотно, все необходимые комплектующие (Ролтэк), силовую раму и ответный столб.

В/Ш	3 м.	3,5 м.	4 м.	4,5 м.	5 м.	5,5 м.	6 м.	6,5 м.	7 м.	> 7 м.*
2 м.	50408	53170	61706	67611	85082	91295	101231	102346	106585	по запросу
2,25 м.	52267	55230	64252	70065	88365	93971	104343	109949	109930
2,5 м.	54280	57433	66892	72747	91829	96870	107596	111216	114284
>2.5 м.*	цена по запросу

* Если размеры ворот превышают высоту 2,5 м или ширину 7 м, то цена рассчитывается индивидуально.

Цены на полотно ворот с двухсторонней обшивкой профлистом

В/Ш	3 м.	3,5 м.	4 м.	4,5 м.	5 м.	5,5 м.	6 м.	6,5 м.	7 м.	> 7 м.*
2 м.	53966	58313	66693	72511	90986	97209	106856	114701	114430	по запросу
2,25 м.	55345	60133	68833	74664	93781	99710	107259	117327	117391
2,5 м.	57368	62079	71102	77027	96727	102226	112502	120378	120446
>2.5 м.*	цена по запросу

* Если размеры ворот превышают высоту 2,5 м или ширину 7 м, то цена рассчитывается индивидуально. Заказать расчет

Цены на откатные ворота с зашивкой под сайдинг (двухсторонняя)

В/Ш	3 м.	3,5 м.	4 м.	4,5 м.	5 м.	5,5 м.	6 м.	6,5 м.	7 м.	> 7 м.*
2 м.	57746	62397	71363	76645	96172	102750	112947	120918	120951	по запросу
2,25 м.	59221	64342	73649	72920	99126	105538	133369	124014	124082
2,5 м.	61386	66427	76079	81416	102239	108052	118815	127238	127312
>2.5 м.*	цена по запросу

	Для получения полной консультации и вызова замерщика:	звоните	(473) 300-31-25
		пишите	[email protected]

Форма точного расчета цены Ваших откатных ворот

Видео-отчет по монтажу откатных ворот

Автоматика для откатных ворот своими руками

Наибольшую популярность среди автоматических ограждающих конструкций приобретают изделия со сдвижными створками. Их популярность обусловлена тем, что автоматика для откатных ворот может быть установлена даже новичком. Главное, аккуратно выполнять работы и четко следовать инструкции. Еще одним неоспоримым преимуществом сдвижного полотна является его компактность при открывании створки. Она попросту сдвигается вдоль забора, освобождая проезд для автомобиля. При этом электропривод обеспечивает дополнительную безопасность, поскольку блокирует створку в закрытом положении, предотвращая возможность вскрытия ворот.

Если у вас уже имеется опыт, и вы своими руками устанавливали откатные ворота без автоматики, то никаких трудностей в работе у вас не возникнет. Более того, у вас уже должны быть все необходимые инструменты, поэтому останется лишь приобрести подходящий набор для автоматизации полотна. Все они имеют одинаковый принцип действия, однако отличаются по мощности. Именно поэтому необходимо тщательно выбирать электропривод, чтобы не допустить в будущем его поломки. Основными критериями для выбора являются:

ширина створки;
масса полотна;
интенсивность эксплуатации;
температурные условия работы.

Чтобы грамотно осуществить монтаж автоматики для откатных ворот своими руками, необходимо понимать принцип работы всего механизма. Ключевую роль занимает электропривод. Именно он приводит в действие шестерню, которая при помощи зубчатой рейки и двигает полотно вдоль направляющих. Очень важно во время установки автоматики следовать всем рекомендациям, которые указаны в инструкции. У каждого производителя существуют свои нормы по установке привода и зубчатой рейки. Выполнение всех требований позволит избежать неполадок и выхода из строя оборудования.

Комплектация наборов для откатных конструкций

Итак, вы приняли решение установить откатные ворота с автоматикой. И теперь необходимо определиться с тем, какую именно продукцию приобрести. На рынке существует множество европейских и китайских производителей. При покупке главное отталкиваться не только от стоимости, но и изучить все характеристики прибора. Немаловажным является и материал, из которого выполняются ключевые элементы электропривода. Нередко выходит, что китайский привод бюджетного уровня будет выполнен из высокопрочных и долговечных материалов.

Но все производители сходятся в одном – комплекты автоматики для откатных ворот состоят из определенных элементов. Стандартная комплектация включает в себя:

привод;
контроллер включения;
устройство дистанционного управления;
систему безопасности.

Но для работы полотна в автоматическом режиме этого недостаточно. Необходимо будет докупить зубчатую рейку, которая будет соответствовать ширине полотна. В продаже имеется рейка длиной в 1 метр, поэтому чаще всего для одного полотна их необходимо несколько. Производитель автоматики для откатных ворот Nice рекомендует дополнительно приобретать набор фотоэлементов, которые предотвращают движение полотна в случае возникновения на пути следования преграды. Это может быть автомобиль, посторонний предмет или человек. Подобная система не только защитит полотно от удара, но и послужит дополнительной системой безопасности для вас и вашей семьи.

Из опыта эксплуатации многих частных лиц и предприятий рекомендуется осуществлять монтаж автоматики для откатных ворот совместно с сигнальной системой. Это специальная лампа и, при желании, звуковой сигнал, которые оповещают об открытии створки и движении транспорта. Лампа должна быть установлена таким образом, чтобы ее было видно и снаружи, и внутри участка. При этом вы должны обеспечить удобный доступ к ней в случае, когда лампочку потребуется заменить.

Подготовительный этап установки автоматики

Любая работа начинается с подготовки. На этой стадии очень важно внимательно отнестись к уже имеющейся ограждающей конструкции. Поскольку, по отзывам, автоматика для откатных ворот может моментально выйти из строя, если ее установка была произведена на неисправное изделие. Полотно должно с легкостью передвигаться вдоль направляющей. Малейший перекос или преграда приведут к тому, что на привод будет оказываться сильнейшее давление, что приведет к его поломке. Поэтому первым делом необходимо проверить работу полотна и исправить недочеты, если они имеются.

С комплектацией набора автоматики мы уже разобрались. Если вы уже приобрели все необходимое, то проверьте наличие следующих инструментов, которые понадобятся вам при монтаже:

сварочный аппарат;
дрель;
сверла по металлу;
рулетка.

Начинать необходимо с чертежа. Однако чертить надо не на бумаге, а прямо на воротах. Вам нужно обозначить ориентировочные места установки привода на швеллере и обозначить точки для вывода проводки. Продумайте заранее, где будут расположены фотоэлементы, которые представляют собой два датчика. Один выпускает луч света, а второй принимает. Если на пути луча появляется препятствие, то автоматика блокирует движение полотна откатных ворот. Убедитесь в том, что во время движения створка не мешает прохождению луча, иначе после установки появятся постоянные ложные срабатывания системы.

В конце подготовительного этапа необходимо своими руками нарисовать схему подключения автоматики откатных ворот, где будут обозначены все детали и фотоэлементы. Работать над схемой необходимо вместе с инструкцией. В ней будут обозначены все необходимые сечения проводов и технические требования. Ведь у каждого производителя они свои.

Схема и порядок подключения

В инструкции у каждой модели будут описаны свои технические требования и порядок подключения. Мы же рассмотрим общие для всех ограждающих конструкций стадии. Вне зависимости от вида и сечения кабелей их необходимо защищать, поэтому их убирают в металлические трубы или гофры. В таком виде кабели подводят ко всем местам, где будет производиться установка автоматики на откатные ворота. В месте подключения питания к электричеству установите автомат отключения, который предотвратит перегорание электрики.

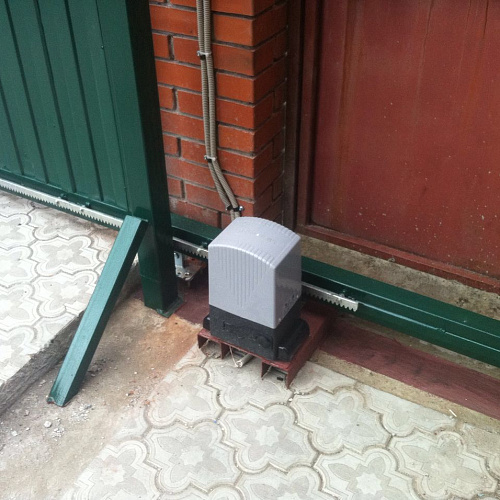

Теперь необходимо установить привод и зубчатую рейку. Этот этап самый кропотливый. Первым делом привод устанавливают на специальное основание, которое поставляется в комплекте автоматики для откатных ворот Дорхан или любой другой компании. После этого его ставят на швеллер между каретками. Наша задача обеспечить сопряжение зубчатой рейки и шестерни привода. При необходимости привод можно приподнять над уровнем земли, установив под основание профильную трубу нужного размера. Выставив привод необходимо наметить место крепления зубчатой рейки. В инструкции будет указан необходимый зазор между рейкой и шестерней. Выставив его можно приступать к временному креплению зубчатой рейки к профильной трубе наружного каркаса полотна.

Вам потребуется несколько метров зубчатой рейки, поэтому следите за тем, чтобы в местах соприкосновения торцевых сторон образовывался полноценный «зуб». Когда все элементы рейки установлены, можно проверить в холостом режиме соприкосновение шестерни с «зубчиками». На этом этапе установки автоматики своими рукамиопределяется высота и правильность горизонтального уровня рейки.

Если все зазоры выставлены, а рейка правильно располагается по отношению к шестерне, то можно закреплять привод. Для этого основание приваривается к швеллеру, а привод на болты крепится к основанию. После этого фиксируются все элементы зубчатой рейки. Проверяйте каждый метр, чтобы не возникало перекосов. Это очень важно для дальнейшего функционирования автоматики. После сборки еще раз проверьте работоспособность всей системы.

Следующими на очереди являются фотоэлементы. Их устанавливают на уже намеченные места и подключают к управляющему блоку привода. На каждом этапе установки необходимо проверять работу системы, поэтому во время движения полотна закройте рукой один из фотоэлементов. В этом случае привод должен немедленно остановить створку. Если все сработало, то двигаемся дальше. Теперь необходимо осуществить монтаж сигнальной лампы и устройства дистанционного управления. Приобрести все необходимые элементы автоматики для откатных ворот в СПб вы можете в любом специализированном магазине. Если же у вас возникли трудности с выбором, то лучше проконсультироваться, чтобы специалисты подобрали подходящие детали.

А вы готовы к самостоятельной установке автоматики для откатных ворот или же предпочтете обратиться к специалистам?

Двигатели для раздвижных ворот — Автоматизированные системы

Что такое автоматические системы для раздвижных ворот?

Автоматические системы для откатных ворот представляют собой интеллектуальные системы для открывания автоматических откатных ворот . Чтобы понять, сколько существует систем автоматизации, ознакомьтесь с описанием на странице автоматизации ворот.

Различия между раздвижными и распашными воротами

Наиболее часто используются ворота 2:

Раздвижные ворота : используются в компаниях. Они больше, тяжелее и открываются много раз в день. Поэтому автоматика раздвижных ворот адаптирована и выбрана пропорционально этим характеристикам;
Распашные ворота : используются в жилых районах (домах и кондоминиумах). Они легче и меньше корпоративных ворот, поэтому требуют менее мощной автоматики для ворот. У нас также есть категория автоматики для распашных ворот.

Как работают автоматические системы для раздвижных ворот?

Если у вас есть бизнес, скорее всего, вы ищете простое и доступное решение для входа. Вам нужны автоматические откатные ворота для непрерывного проезда грузовых автомобилей или для въезда и выезда клиентов, сотрудников и поставщиков. Так работает автоматика для откатных ворот :

Открытие ворот с помощью пульта дистанционного управления (это самый простой способ, но ключ тоже есть).
Затем сигнал отправляется на блок управления , который подключен к воротам. Думайте о блоке управления как о мозге всей системы автоматических раздвижных ворот. Без блока управления не было бы автоматики.
В этот момент блок управления посылает команду двигателю открыть ворота , которые сдвинутся в открытое положение. Таким образом, в отличие от ворот с распашными створками, откатные ворота будут открываться по рельсу (или рельсу).

Вкратце: как устроена автоматика для откатных ворот?

Автоматические раздвижные ворота состоят из нескольких, но необходимых аксессуаров , которые должны работать вместе и которые вы можете купить в нашем интернет-магазине Windowo:

1 Двигатель
1 Электрический блок
Датчики
2 фотоэлемента

Мотор для откатных ворот

Мощность и количество двигателей определяется размером ворот . Может быть два случая:

Одномоторный , если у вас небольшие и легкие ворота. В этом случае мы часто говорим о жилых воротах.
Двойной двигатель для больших и тяжелых ворот. Преимущественно это ворота для компаний, которые имеют более крупные габариты.

Фотоэлементы для откатных ворот

Фотоэлементы для автоматических ворот выполняют важную функцию , потому что они блокируют ворота, когда кто-то проходит. Собственно фотоэлементы посылают сигнал на блок управления, ведь именно туда проходит вся информация. Но достаточно знать, что фотоэлементы используются для повышения безопасности автоматики откатных ворот.

Блок управления откатными воротами

Блок управления автоматических откатных ворот — это мозг, который всем управляет . Что оно делает?

Принимает сигнал от пульта дистанционного управления и фотоэлементов.
Приказывает двигателю открывать и закрывать ворота.
Он также блокирует ворота, когда кто-то проходит.

Сколько есть автоматики для откатных ворот?

Ответ много! Этот зависит от типа проема и прежде всего от того, ворота ли это для дома или для компании . Давайте вместе посмотрим, как мы можем классифицировать откатные ворота.

1. В зависимости от типа открывания:

С дистанционным управлением : это, безусловно, самый простой способ открыть раздвижные ворота, полезный в случае плохой погоды.
С ключом : вставляется в замок.

2. В зависимости от места установки

Автоматические ворота для дома : вставляем, потому что это самая распространенная система, но редко речь идет о раздвижных воротах;
Автоматические ворота для кондоминиумов : они тяжелее ворот для дома и открываются и закрываются несколько раз в день;
Автоматические ворота для компании : здесь мы находим большинство откатных ворот, потому что они подходят для больших площадей и экономят много времени.

Автоматика для откатных ворот для продажи онлайн

Ищете автоматику для откатных ворот? В нашем интернет-магазине вы найдете комплекты и аксессуары самых известных брендов Made in Italy.

Автоматические устройства открывания раздвижных ворот | Раздвижные ворота

DACE Ultima HT

Электродвигатель для ворот

Для жилых помещений с высокой проходимостью

Купить сейчас

Информация о товаре

DACE Ultima RT

Электродвигатель для ворот

Для жилых помещений с постоянным движением транспорта

Купить сейчас

Информация о товаре

DC400

Электродвигатель для ворот

Для жилых помещений с низкой проходимостью

Купить сейчас

Информация о товаре

Сделай сам

Наши низковольтные устройства открывания ворот снабжены простыми и понятными инструкциями для повседневного использования.

Надежность

Все наши приводы для раздвижных ворот изготовлены из высококачественных материалов, что гарантирует их долговечность и надежность.

Доступный

Наш ассортимент устройств для открывания раздвижных ворот предлагает самые доступные цены в Австралии, что гарантирует безопасность и надежность при низких затратах.

Безопасность

Чувство защищенности — один из
наиболее важных аспектов
ощущения счастья в своем доме и сохранения 902:25 Эти нежелательные посетители вон.

Сравнение двигателей для раздвижных ворот

Технические характеристики	DACE Ultima HT18/36	DACE Ultima RT25/50	Двигатель DC400
Максимальный размер ворот	15 м	15 м	5 м
Максимальный вес ворот	600 кг/300 кг	500 кг/300 кг	400 кг
Напряжение двигателя	12 В постоянного тока	12 В постоянного тока	12 В постоянного тока
Мощность двигателя	120 Вт	120 Вт	80 Вт
Число оборотов двигателя	3100об/мин	4500 об/мин	2000 об/мин
Внутренняя шестерня	Сталь	Сталь	Нейлон
Рабочая скорость	18 м/мин* — 36 м/мин*	25 м/мин* — 50 м/мин*	14 м/мин*
Работает от батареи	Да	Да	№
Автоматическое закрытие	0-30мин	0-30мин	0–99 с
Пешеходный режим	Да	Да	Да
Режим вечеринки	Да	Да	№
Ручная разблокировка	Да	Да	Да
Датчик столкновения	Цикл закрытия и открытия	Цикл закрытия и открытия	Закрыть цикл
Макс. КОЛ-ВО Пульты	1024	1024	30

* Обратите внимание, что скорость работы зависит от веса ворот и силы тяги

Автоматика для раздвижных ворот

Превратите имеющиеся откатные ворота в автоматические ворота с помощью одного из приводов для автоматических ворот BMGi. Автоматические раздвижные ворота могут повысить безопасность и ценность вашего имущества, избавляя при этом от необходимости выходить из автомобиля, чтобы вручную открывать и закрывать ворота.

Важные факторы, которые необходимо учитывать

Вес ворот – это особенно важно знать, так как все двигатели имеют ограничение по максимальному весу, которое обычно основано на положении ворот на ровной поверхности. Если ваши ворота находятся на уклоне/падении над подъездной дорожкой, ваши ворота, как правило, будут тяжелее из-за падения.
Подъем или падение на подъездной дорожке.
Вариант питания (солнечная или электрическая).
