Откатные ворота своими силами: Как сделать откатные ворота своими руками, пошаговая инструкция с чертежами и схемами.

Установка откатных ворот своими руками

Монтаж откатных ворот своими руками разделяется на несколько этапов. Сначала надо сделать установку силовой рамы и столба-ловителя. Для этого понадобится устройство ленточного и столбчатого фундаментов. Затем монтируют роликовые опоры, направляющие и полотно. Управление воротами может быть ручное или автоматическое. Во втором случае после монтажа делают установку автоматики.

Вам потребуется:

• полотно на каркасе из профильной трубы (например, 60х40х2 мм с ребрами жесткости 20х20х2 мм)
• монтажный комплект (разделяются по типоразмерам: маленький (проем ворот до 4 м, вес конструкции до 400 кг), средний (проем 4-6 м, вес 400-600), большой (проем более 6 м, вес более 600 кг))
• монтажная карта (схематическое описание габаритов и мест установки элементов конструкции)

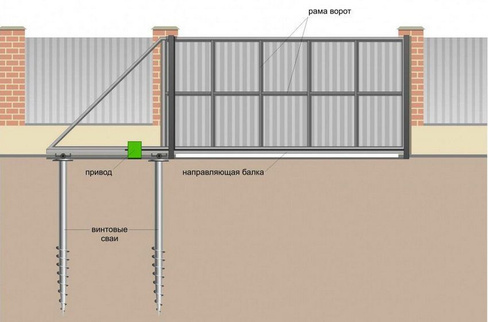

Установка силовой рамы

1. Вырыть котлован в соответствии с габаритами, указанными в монтажной карте.
2. В котлован установить силовую раму. Важно: передний опорный столб рамы должен располагаться заподлицо с опорным столбом ворот. При помощи уровня проверить вертикальность столбов и горизонтальность площадки силовой рамы.
3. Положение рамы на нулевом уровне контролируется по нити, которая натягивается вдоль линии ворот. Она должна касаться столбов силовой рамы и продолжаться далее, ко второму опорному столбу. При этом нить должна проходить от этого столба на расстоянии 0,1 м.
4. Фиксация конструкции в котловане осуществляется при помощи прутьев арматуры (d=10 мм). Вяжется каркас или устанавливаются несколько перпендикулярных прутков. Места пересечений фиксируются вязальной проволокой. Затем котлован заливается бетоном марки М200-М400. Требуется ждать застывания раствора, это занимает не менее 3-х дней.

Монтаж столба-ловителя

1. Возле 2-го опорного столба ворот в предварительно вырытую яму устанавливают столб-ловитель. Расположение и размеры ямы указываются в монтажной карте. Следует контролировать вертикальное положение столба строительным уровнем.
2. В яме устанавливают несъемную опалубку. Затем вокруг столба вяжут каркас из прутьев арматуры d=10 мм. На следующем этапе яма заливается бетоном марки М200-М400. Время застывания не менее 3-х дней.

Установка навесного столба

Заподлицо с опорным столбом проема ворот устанавливается навесной столб из профильной трубы. Крепление осуществляется при помощи кронштейнов (вверху, внизу, посередине) и саморезов по металлу. При помощи анкерных болтов столб крепится к опоре.

Монтаж опорных роликов

На нулевом уровне к силовой раме привариваются болты, на которые устанавливается роликовая конструкция. Между роликовой платформой и рамой необходимо оставить просвет. Его величина указывается в монтажной карте. Он регулируется расположением гаек по высоте. К этой же площадке при помощи болтов опоры прикрепляется привод. Он должен быть в разобранном виде (собирается после установки).

Фиксация направляющих устройств и установка полотна

Две части направляющего устройства прикрепляются саморезами по металлу к передней и задней стойкам. Пластины должны располагаться к этим стойкам заподлицо. На следующем этапе устанавливается и задвигается на ролики полотно ворот. После этого закрепляются кронштейны направляющих устройств.

Установка поддерживающего ролика

В нижний передний край полотна задвигается поддерживающий ролик. Предварительно его винты надо ослабить. После установки они закручиваются и прижимают фиксирующую пластину. Аналогично монтируется задняя крышка.

Монтаж ловителей

Нижний и верхний ловители монтируются так: детали разобрать на составные части. При закрытых воротах закрепить корпуса на столбе-ловителе (заподлицо с его левым краем). Используются саморезы по металлу и болты для кронштейна. К балке полотна в месте соприкосновения с ловителем прикрепляются накладки.

Откатные ворота своими руками – стильно и недорого

Здравствуйте, наши горячее любимые читатели.

А ведь правду говорят, что много места не бывает. И что после тесноты советских квартир, городской житель ценит каждый сантиметр даже, казалось бы,  огромной загородной дачи. Везде стремится построить попроще, покомпактнее. И на этом фоне особенно расточительной выглядит конструкция распашных ворот. Ведь каждая их створка при открытии занимает массу пространства, которое можно было бы использовать более рационально. Согласны?

Если да, то сегодня мы поможем обойти этот конструкционный атавизм и расскажем, как сделать откатные ворота своими руками. Поверьте, не так страшен черт, как его рисуют.

Содержание

1. Почему именно откатные ворота
2. Экономия пространства
3. Устойчивость к ветру
4. Статус
5. Виды откатных ворот
6. Подвесные
7. Рельсовые
8. Консольные
9. Технология изготовления откатных ворот
10. Видео: Откатные ворота своими руками

Почему именно откатные ворота

Ничто так не пугает нашего консервативного соотечественника, как новшества. Вот, три-четыре тысячи лет кряду пользовался народ традиционными распашными воротами и ничего! Зачем же изобретать заново велосипед и строить мало кому известные откатные ворота, которые в советское время  являлись неотъемлемым атрибутом военных баз и промышленных предприятий, но никак не дачных участков?

Но причины отступить от канонов все-таки есть и притом весьма весомые. Пройдемся по порядку.

Экономия пространства

Возьмём классические четырехметровые ворота со створками по два метра. Если бы они пропеллером вращались вокруг своей оси, то занимали бы 13м² каждая.

S=πr²

3.14*2²=12.56 м²

Но и так, для открытия потребуется совершить минимум четверть оборота, то есть потратить на две створки больше шести квадратов драгоценного пространства.

Откатная конструкция при этом уложится в пол квадрата. Особенно ярко вы ощутите эту разницу зимой, когда путь движения створок нужно будет освобождать от снега, в то время как откатные ворота без можно проблем открыть в самый суровый снегопад.

Устойчивость к ветру

Ветер – еще один враг распашной системы. При сильных его порывах створку может вырвать из рук, а там она обязательно  зацепит не успевший отъехать автомобиль, или же откроется наизнанку, повредив при этом свои петли или даже раму. Инерция – страшная штука.

У откатных ворот такой проблемы нет. Их парусность никоим образом не совпадает с траекторией  движения створки, а потому они могут работать даже в самый жестокий шквал.

Статус

Пройдите по улицам. В 99% случаев, вам встретятся классические створчатые ворота, а потому установив откатную конструкцию, вы наверняка выделитесь из толпы, подчеркнув при этом свой социальный статус.

Так уж сложилось, что нищеброды откатными воротами похвастать не могут.

Убедили? Тогда движемся дальше!

Виды откатных ворот

Несмотря на всю свою эксклюзивность, идея откатных ворот ненова, и в разные времена реализовать ее пытались по-разному.

Подвесные

Решение советских инженеров. Створка движется по установленной на некоторой высоте балке, при этом ей не страшны ни снег, ни ветер, ни разного рода загрязнения. Мечта, а не конструкция.

Одна только беда: габариты заезжающего в ворота транспорта строго ограничены высотой опорной балки, на которой установлена направляющая. На заводе она конечно может быть и на шестиметровой отметке, а на даче?

Словом, не прижились подобные системы в индивидуальном строительстве.

Рельсовые

Еще одним не слишком удачным решением проблемы являются рельсовые откатные ворота. В этом случае направляющая вмонтирована в проезжую часть и в ней или вокруг нее скапливается немало грязи, а зимой снега и льда, что в конечном итоге приводит к заклиниванию хода створки.

Нет, если дороги идеально чистые и круглый год греет солнышко, то такая конструкция, конечно, будет иметь право на существование. Но это явно не о нашей родине.

Консольные

Ну и наконец, самой современной и как следствие удачной, следует признать консольную систему откатных ворот. В ней створка движется своей направляющей по приподнятым над землей роликовым шасси. При таком обустройстве вероятность замусоривания направляющей сводится к минимуму, да и по высоте проем никаких ограничений не имеет.

Единственным недостатком следует признать лишь некоторую дороговизну подобных систем, но сегодня и она не слишком уж и значительна. А если руки растут откуда надо, то консольные ворота и вовсе можно изготовить самостоятельно.

А вот о том, как это нужно делать правильно, мы сейчас и поговорим.

Технология изготовления откатных ворот

Как роман следует читать с пролога, так и откатные ворота начинаются с подготовительных работ. И каким бы вы себя супер специалистом не считали, но, не подготовив под ворота площадку и не прикупив соответствующие материалы, поставленную задачу вы никогда не выполните. Это только в сказке, по щучьему велению дворцы из хрусталя возводятся.

Проза жизни же намного жёстче. Тут, дабы добиться задуманного результата, нужно вложить массу ума, труда и капитала. По крайней мере, у меня по-другому не получалось. Вот и в том году, когда родители надумали установить у себя откатные ворота, а я вызвался им помочь, весь процесс начался с подготовки, а именно с демонтажа.

Это только на свободных участках, достаточно выкосить траву и очистить от мусора площадку. На уже обжитых же дачах нужно для начала убрать старые столбы и только потом думать о постройке новых ворот.

Мне повезло. У родителей стоял старйх деревянный забор, на ветхих дубовых опорах, которые, между прочим, были закопаны в землю безо всякого бетонирования.

Мне довелось лишь вытащить эту труху и расширить получившиеся ямы под размер 500×500 мм и заглубить их до метра. Табличная глубина промерзания в нашем регионе около 80 см, так что получилось даже с запасом.

В центр каждой из луз был установлен опорный стержень, в качестве которого выступила трехметровая профильная труба сечением 100×100 мм.

Под конец дня я залил все это бетоном и уехал на неделю домой.

А к следующим выходным папа меня уже ждал с целым поддоном облицовочного кирпича. В принципе, для самих ворот его нужно гораздо меньше, но родители не мелочились, тем более на «сдачу» уже были свои какие-то планы.

Первую закладную я приварил к опоре уже на третьем ряду. В качестве таковой послужил восьми сантиметровый уголок  сечением 50×50 мм  и приваренная к нему восьми миллиметровая арматура.

Аналогичную деталь я установил и на четырнадцатом ряду, и на двадцать пятом. Важно чтобы все они лежали в одной плоскости и находились строго одна над другой, потом же проще будет.

За этой работой как ни странно ушла еще одна суббота, а в воскресение пришлось вновь браться за лопату. Без нее траншею под фундамент для закладной детали выкопать было бы проблематично. Рыл, вновь-таки, ниже глубины промерзания грунта, начиная от внутренней грани столба и на 2250 мм в противоположную от проема сторону.

Саму планку изготовил из толстостенного 160-того швеллера и двенадцатой арматуры. 15 минут возни с электродами и деталь готова. А пойди, купи такую в строймаге – разоришься.

Осталось только установить швеллер в подготовленное углубление, выставить его в горизонтальной плоскости (обязательно вровень с заездом), а потом  залить еще на недельку бетоном. И ура!  Домой!

Родители – люди хорошие, но злоупотреблять их гостеприимством дольше положенного срока совсем не хотелось ☺

А между тем шла уже третья неделя. Затягивать работы с воротами дольше было бы уже и неприлично. Поэтому перед следующими выходными я заказал для откатных ворот фурнитуру.

В комплекте были:

• Направляющие, общей длинной в 6660 мм
• Пара роликовых опор
• Верхние поддерживающие ролики
• Концевой ролик
• Нижний уловитель
• Верхний уловитель
• И пара резиновых заглушек

Все это я заказал под ширину полотна в четыре с половиной метра.

Кроме этого были приобретены профиля сечением 80×80, 60×30 и 40×20, а также профлист марки С18, обрезные круги, электроды, грунт, краска и прочая мелочевка.

Влетел я тогда в копеечку. Но все равно, это было на порядок дешевле, чем заказывать уже готовую консоль на фирме.

Последние выходные начались с изготовления каркаса.

Для начала я распаковал направляющую…

И короткими прихватами приварил к ней плашмя профиль сечением 60×30 мм, а потом, не забывая  делать на торцах запилы (дабы сэкономить на заглушках) изготовил под створку рамку, такую как показано на следующем чертеже.

Варить пришлось на заранее выставленных в одной плоскости козлах, тщательно промеряя все диагонали. Советую и вам, окончательно обваривать швы только когда убедитесь, что прямые углы действительно  получились  в 90°.

Имеющуюся конструкцию разбил еще на дополнительные квадраты, но на этот раз использовал профиль меньшего сечения , 40×20 мм.

Обратите внимание: вваривать его следует строго посредине «шестидесятки». Для этого я использовал двух сантиметровые подставочки, то есть обрезки все того же профиля 40×20. Проще не придумаешь.

Потом были роликовые опоры, без сомнения самые дорогостоящие элементы всей конструкции.

Согласно инженерного замысла, именно по ним должна скользить створка.

Я не стал заморачивался с монтажными планками, а просто приварил опоры к закладной детали, выровняв их направление при помощи двух с половиной метрового уровня. Полезная, кстати, вещь. Так сразу и не подумал бы ☺

Теперь нащельники. Не пугайтесь, это всего лишь профильная труба сечением 80×80 мм приваренная к закладным уголкам.

Правда, в том профиле, что возле роликовых опор пришлось еще болгаркой выпилить небольшие «окошки».

Это для поддерживающих роликов.

Именно они удерживают створку в вертикальном положении и не дают ей упасть.

На другом нащельнике крепятся два улавливателя.

Верхний – в виде скобы. Его задача поймать верхнюю часть створки и обеспечить ей дополнительную фиксацию.

И нижнюю. Последняя отличается от верхней наличием «мини эстакады» на которою при закрытии концевым роликом и заезжает створка.

Запомните, чтобы конструкция работала, ролик концевика должен быть опущен на 3-4 мм ниже нижней грани направляющего профиля.

Когда читаешь подобные описания, все кажется сложным и запутанным, но, на самом деле, если имеешь хоть какой-то опыт в сварочных работах и маломальское воображение, установка у себя на участке или даже в гараже консольных не автоматических ворот не отнимет много времени. Вот и я уже к вечеру поставил их на роликовые опоры (благо день в июне длинный) и даже вскрыл раму краской.

На воскресение мне осталось только облицевать створку профнастилом. Притом ее конструкция позволила мне это проделать не только с лицевой…

… но и с внутренней стороны.

Конечно, не мешало бы потом снабдить ворота автоматикой и врезать туда хороший замок, но это уже тема для следующего обзора.

Видео: Откатные ворота своими руками

Как на практике выглядят такие ворота, какие тонкости нужно учесть при их проектировании и постройке, смотрите в этом видео:





А на этом мы прощаемся с вами. До свидания и до скорых встреч на страницах сайта про дачу.

Василий Молька
