Раствор для отмостки дома — какой выбрать, как сделать, что лучше

Отмостка из бетона является прочным, долговечным и, в тоже время, недорогим решением для защиты фундамента дома от поверхностной влаги. Соорудить бетонную отмостку вокруг дома вполне возможно собственными силами. Отмостка является одним из самых эффективных способов отведения поверхностных вод от фундамента здания. Отмостка будет надежно выполнять функции защиты фундамента здания от внешних воздействий воды в течение долгих лет.

Виды бетонных смесей для возведения отмостки.

Для устройства отмостки рекомендуется применять бетонную смесь марки не ниже В20 (М250).

Хорошим выбором для возведения бетонной отмостки станет готовая бетонная смесь (https://holcimbeton.ru/), изготовленная на надежном заводе. Использование готовой смеси существенно сокращает время устройства отмостки, к тому же бетонная смесь заводского изготовления гораздо надежнее самостоятельного приготовления бетонной смеси, даже если используется бетоносмеситель.

Оптимальным вариантом для устройства отмосток можно использовать пескобетон М300, к которому необходимо будет добавить только щебень. Готовая сухая смесь от надежного производителя существенно облегчает процесс приготовления раствора: точный вес и правильные пропорции цемента и песка, рекомендации по приготовлению раствора на упаковке помогут корректно рассчитать количество сухой смеси для выполнения строительных работ, не требуется добавление цемента или других дорогостоящих добавок. Набор прочности бетона всего за 12 часов.

Функционал бетонной отмостки.

Отмостка представляет собой водонепроницаемую бетонную конструкцию вдоль всего внешнего периметра здания. Для эффективной защиты фундамента от поверхностных вод отмостка имеет уклон от стены здания в сторону придомового участка или дренажную систему.

Обустройство отмостки из бетона предполагает плотное, но подвижное примыкание к цоколю здания, что обеспечивает ее целостность при сезонных пучениях грунта.

Помимо функции горизонтального гидробарьера, отмостка уменьшает промерзание грунта вокруг здания, что уменьшает теплопотери. Защитное устройство также придает зданию эстетически законченный вид и может использоваться в качестве пешеходной дорожки.

Основные правила устройства отмостки.

При возведении отмостки следует руководствоваться несколькими правилами:

  1. Отмостка обязательно должна быть шире карниза здания и выступать за его край на расстояние не менее 30 сантиметров. Это защитит фундамент дома от подмывания водой, стекающей с крыши во время дождя или таяния снега.
  2. Согласно строительным нормам и правилам ширина отмостки на глиняных грунтах должна быть не менее 100 сантиметров, а на песчаных грунтах не менее 70 сантиметров. Если отмостка будет использоваться еще и в качестве дорожки, то ширина может быть увеличена до комфортных для передвижения 130-150 сантиметров.
  3. Уклон отмосток должен быть не менее 1 % и не более 10%. Для отмостки, изготовленной из бетона, уклон от стены, обычно, составляет 3-5%.

Подготовка раствора для устройства отмостки.

Для приготовлений бетонной смеси понадобится:

  • пескобетон М300,
  • вода
  • щебень фракций 5-10 или 5-20 миллиметров.
  • На один мешок необходимо добавить 25-30 кг щебня.

Устройство бетонной отмостки.

Технология и последовательность устройства бетонной отмостки состоит из следующих этапов:

  1. Подготовка траншеи. Территория, выделенная под отмостку, размечается с помощью кольев и веревки. Уровень примыкания отмостки к цоколю отмечается маячками с шагом 1,5-2 метра. Затем вокруг цоколя здания выкапывается ровная траншея необходимой ширины и глубиной от 20 до 30 сантиметров, после чего грунт в траншее утрамбовывается. Для утрамбовки желательно использовать виброплиту.
  2. Гидроизоляционный слой. В качестве материала для гидроизоляционного слоя используется рубероид. Рубероид укладывается в два слоя, таким образом, чтобы один край заворачивался на стену, создавая таким образом компенсационный шов. На стыках гидроизоляционный материал укладывается внахлест.
  3. Отсыпка песчаного основания. Выравнивающий слой песка смачивается и тщательно утрамбовывается, создаётся необходимый уклон. Толщина песчаного основания 5-10 сантиметров. На этом этапе также желательно задействовать виброплиту.

    Важно. В регионах с суровым климатом бетонная отмостка зачастую утепляется. Утепленная отмостка сокращает теплопотери здания. Если утеплённая отмостка заложена в проекте, то это может сократить расчетную глубину промерзания и сократить расходы на возведение фундамента.

  4. Установка опалубки. Из деревянных досок собирается опалубка. Опалубку следует хорошо зафиксировать, установив распорки, во избежание прорыва бетонной смеси. Вытекшая бетонная смесь, в которую попал грунт и строительный мусор, для строительных работ непригодна.
  5. Установка температурных швов. Технология возведения опалубки предполагает наличие поперечных температурных швов, расположенных на расстоянии 2-2,5 метра друг от друга.
    На углах здания температурные швы укладываются по диагонали. В качестве материала используется доски, поставленные на ребро. Доски для температурных швов предварительно пропитывают отработанным маслом и покрывают битумом.

    Важно. Температурные швы смягчают воздействие суточных и сезонных температурных перепадов, предохраняя бетонную отмостку от образования трещин, увеличивая срок ее эксплуатации. Вместо деревянных досок, поставленных на ребро, можно использовать специальную пластичную бентонито-каучуковую или виниловую ленту.

  6. Отсыпка амортизирующего слоя. В качестве амортизирующего слоя используется щебень, засыпанный ровным слоем. Щебень тщательно утрамбовывается и разравнивается. Толщина слоя щебня – 10 сантиметров.
    При утрамбовке щебня желательно использовать виброплиту.
  7. Армирование. Для армирования отмостки используется металлическая сетка с размерами ячеек не менее 50 на 50 миллиметров. Допустимо увязывание арматурной сетки с арматурой, вмонтированной в цоколь здания. При монтаже арматуры в цоколь, просверливаются отверстия нужного диаметра на расстоянии 70-80 сантиметров друг от друга на всём протяжении отмостки, после чего в отверстия вбивается арматура нужной длины. К арматуре крепится арматурная решетка с помощью металлической проволоки. На пучинистых грунтах отмостку не соединяют с цоколем дома.
  8. Укладка бетонной смеси. Бетонную смесь укладывают в секции опалубки до уровня ее верхнего края. В бетоне не должно быть пустот, негативно влияющих на прочность и долговечность отмостки. Толщина слоя бетонной плиты должна быть не менее 10 см. Для удобства укладки бетонной смеси необходимо обеспечить максимальный доступ к опалубке.
  9. Выравнивание и сушка. После укладки поверхность бетонной отмостки тщательно выравнивается, проверяется угол уклона. Сопротивление размыву бетона увеличивается железнением – для этого через 1,5-2 часа после укладки бетонной смеси, поверхность засыпается слоем сухого цемента и тщательно затирается. После железнения поверхность отмостки накрывается плёнкой. Через 14 дней отмостка готова.

Отмостку нужно укрыть от осадков, чтобы смесь не набрала лишней влаги.

Уход за бетонной отмосткой.

За отмосткой необходим уход в процессе твердения бетона: следует проверять ширину и плотность заполнения гидроизоляцией пристенного компенсационного и температурных швов, и при необходимости производить их ремонт.

Для увеличения герметичности поверхность отмостки можно обрабатывать гидрофобизатором, раствором из цемента и жидкого стекла, а также грунтовкой глубокого проникновения.

Для отвода выпадающих осадков вокруг отмостки можно создать ливневую канализацию и систему дренажа, которые будут эффективно отводить воду от фундамента здания

Понравилась статья?

Поделиться в соцсетях:

устройство, технология заливки и защита конструкции

mycreations 19 мая, 2014 Фундамент и цоколь No Comments

Для надежной защиты любого фундамента от грунтовых вод и атмосферных осадков, вокруг жилого строения необходимо возводить отмостку. В общих случаях устройство отмостки выполняется по многослойной технологии с применением 3-4 различных материалов.

Одним из самых распространенных видов, применяемых в частном загородном строительстве, принято считать бетонную отмостку.

Бетонная отмостка

В сравнении с другими видами, отмостка из бетона имеет ряд неоспоримых преимуществ:

  • лучший вариант по соотношению цена/качество;
  • простота заливки;
  • простой и недорогой ремонт.

Из существенных минусов можно выделить лишь пористость бетона и необходимость правильно выполненной гидроизоляции отмостки на этапе ее заливки. Но эти детали свойственны для всех видов и нуждаются в индивидуальном рассмотрении.

Содержание страницы

  • 1 Выбор бетона и сопутствующих материалов
  • 2 Состав бетонной смеси
  • 3 Общие правила возведения конструкции
  • 4 Подготовка основания
  • 5 Технология устройства бетонной конструкции
    • 5.1 Читайте также:

Выбор бетона и сопутствующих материалов

Заливка бетона

Выбирая материал для заливки будущей конструкции следует ориентироваться на марку бетона М200, что соответствует классу В15. В некоторых случаях возможно применения бетона марки М100, класса В7. 5. Если же готовый бетон приобрести не удалось, то можно замесить его самостоятельно взяв за основу марку цемента М400.

Общий состав для бетонной отмостки мало чем отличается от принятых нормативов. Основными компонентами выступают цемент, вода, щебень и песок взятый в разных пропорциях. Единственным нюансом помимо марки цемента, будет выбор правильного размера щебенки. Фракции щебня преимущественно лучше брать меньше 4-5 миллиметров, но и не более 18-20.

Естественно песок для смеси бетона должен быть однородный, рассыпчатый, чистый без примесей глины и других природных компонентов.

При армировании отмостки хорошо подойдет сетка с ячейками 140 x 140 мм.

Состав бетонной смеси

Работы по устройству конструкции

Для качественной смеси рекомендуем взять необходимые компоненты в следующих частях:

  • 1 часть цемента;
  • 3 части песка;
  • 4 части щебня;
  • 1/2 части воды;

Для замешивания 1-го кубического метра бетона потребуется:

  • цемент – 280-300 кг. ;
  • щебень – 1100 кг.;
  • песок – 800 кг.;
  • вода – 190 л.;

При изготовлении бетона, в первую очередь лучше смешать цемент и воду в необходимых вам пропорциях. Желательно это делать хорошо перемешивая компоненты, чтобы в конечной смеси не оставалось не смоченных остатков.

Только после завершения смешивания предыдущих компонентов следует порционально добавлять другие части песка и щебня. Очень важно следить за тем, чтобы получаемая смесь была ровной консистенции, без комков и сухих компонентов. Воду следует добавлять постепенно, по мере впитывания ее цементом.

Общие правила возведения конструкции

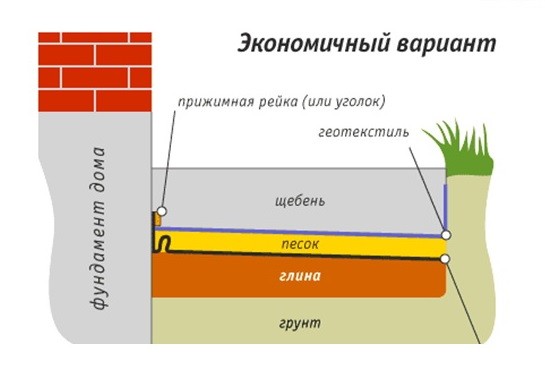

Схема устройства отмостки

Приступать к возведению отмостки стоит только по завершению финишной отделки цоколя и фасадов.

У некоторых домов отмостка вокруг дома может выполнять функцию дорожки. Получается это благодаря тому, что ширина бетонного полотна в силу конструктивных особенностей здания достаточно широкая.

Но даже в таких случаях возведение конструкции подчиняется ряду особых правил:

  1. Отмостка должна быть шире карниза и выходить за его край на расстояние не менее 30 см. Это позволит воде, стекающей с крыши, не подмывать основание дома.
  2. По возможности ширину полотна лучше делать не менее одного метра, а в некоторых случаях и вовсе расширить до 130-150 см.
  3. Угол наклона поверхности должен быть не менее 3-5% для отмостки изготовленной из бетона. Для других типов выполненных из кирпича, угол наклона желательно сделать не менее 7-10%.
  4. Верхний уровень не должен быть выше нижнего слоя горизонтальной изоляции.

Подготовка основания

Вырытая траншея вокруг дома

Во многом качество будущей конструкции уже зависит на этапе подготовки поверхности. Поэтому, выполняя подготовку почвы под заливку можно придерживаться трем простым правилам:

  1. Сначала следует определиться, какой тип отмостки наиболее предпочтителен. Отталкиваясь от этого согласна существующим нормативам выбирается необходимой угол наклона поверхности.
  2. Если тип отмостки уже известен, то согласно необходимой ширине выбирают грунт вокруг цоколя здания на глубину не менее 35-40 см.
  3. Если после выборки грунта внизу траншеи есть глиняная подложка, то ее можно сразу накрывать изоляционным материалом. Если же слой глины отсутствует, то предварительно на низ траншеи выкладывается глиняный слой толщиной 10 см. Глину следует хорошо уплотнить и накрыть изоляционным материалом.

Только после этих работ можно выкладывать слой щебня и тщательно его утрамбовывать. Многие строители в силу особенностей климата и сокращения стоимости пропускают эти работы, но для частного строительства настоятельно рекомендуется их проводить.

Технология устройства бетонной конструкции

Подробная схема отмостки

В данном разделе мы приведем краткую технологию работ. Для получения более развернутой информации рекомендуем прочитать материал о том, как правильно заливать отмостку. В статье мы подробно рассмотрели перечень материалов, их стоимость и последовательность выполняемых работ.

Общая технология устройства отмостки из бетона будет состоять из следующих этапов:

  • отсыпка песчаного основания;
  • монтаж дренажной системы;
  • возведение опалубки;
  • обустройство изоляции;
  • прошивка поверхности арматурой;
  • выставление деревянных прокладок;
  • заливка бетона;
  • финишная отделка;

На первом этапе выполняется отсыпка и утрамбовка песка в подготовленную траншею. Песок насыпается ровным слоем толщиной 10 см, смачивается водой и тщательной утрамбовывается. Процесс обычно повторяют 3-5 раз постепенно выравнивая поверхности их песка до нужного уровня наклона. Угол наклона удобно определять при помощи нивелира или отвеса.

Если в проекте бетонной отмостки предусмотрена дренажная система, то на втором этапе можно приступить к ее монтажу. Для этого неподалеку от дождевых труб вкапываются дождеприемники и слегка бетонируются. После лопатой выкапывается небольшая траншея для труб, которые скрепляются между собой и подсоединяются к дождеприемникам. По периметру траншеи укладывают водостоки.

При укладке дренажа важно помнить об угле наклона и измерять его при помощи приборов. Если укладка системы выполнена правильно, то конструкцию следует снова присыпать слоем песка и аккуратно утрамбовать. По краям устанавливается опалубка из деревянных досок. Опалубку следует хорошо зафиксировать небольшими брусками. Среднее расстояние между брусочками не должно быть более двух метров.

Важно выполнять эти работы очень точно и аккуратно так как от этого будет зависит ровность будущей конструкции.

На утрамбованную поверхность выкладывается изоляционный и ароматизирующий слой. Для этого можно использовать плиточный полистирол длинной до 40 см или слой щебня в 15 см. Поверх изоляционного слоя создается гравийная прослойка толщиной 20 см.

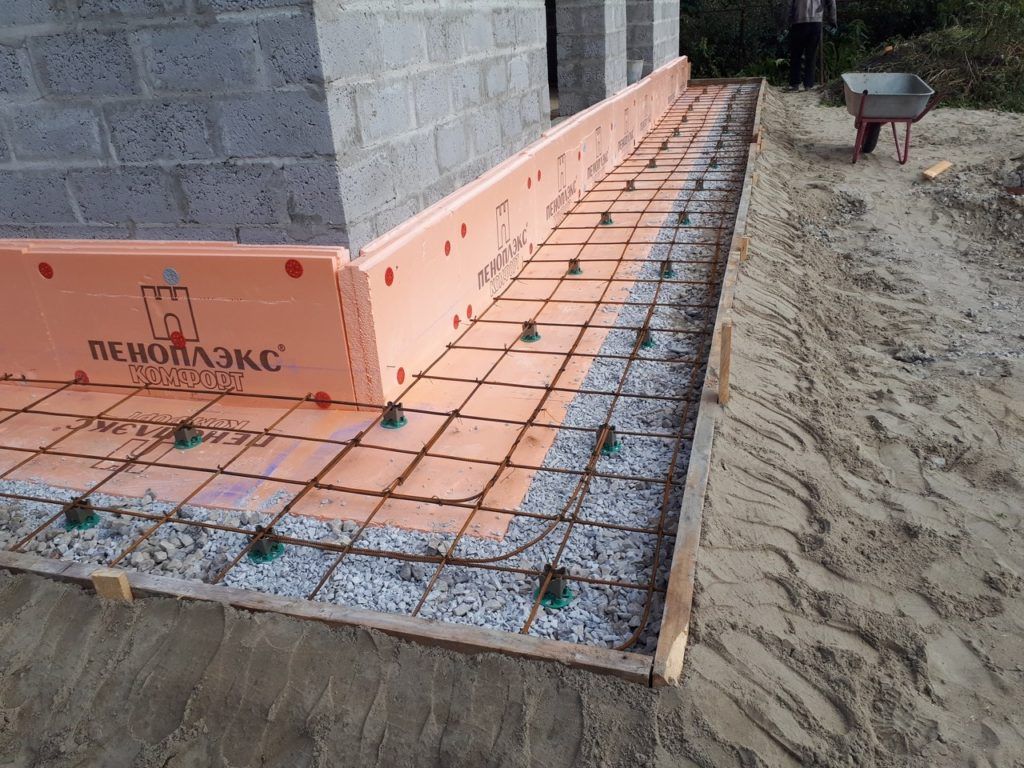

Армирование сеткой

После подготовленного основания следует прошить конструкцию арматурой и закрепить к основанию строения. Для этого в стенах фундамента просверливаются отверстия каждые 70-80см друг от друга и выставляют пруты арматуры на всю ширину отмостки.

Затем следует возвести каркас из арматуры при помощи вязки ячеек от 15 до 20 см. Перед заливкой основной смеси бетона, по углам строения вставляются деревянные прокладки пропитанные битумом или специальным маслом. Для прокладок можно использовать обычную доску размеров в 1 дюйм. Расстояние между прокладками не должно быть более 2 метров.

После можно приступать к заливке бетона и его выравниванию. Для обычный загородных домов вполне будет достаточно слоя в 10-15 см. Для придания более декоративного вида, полученную бетонную отмостку можно покрыть различными материалами под камень или обычной плиткой.

Материал по теме: Утепленная отмостка вокруг дома.
