Паровое отопление своими руками — монтаж парового отопления

Все больше людей убеждаются, что автономный способ обогрева квартиры или дома является более экономичным, чем централизованный. Паровое отопление своими руками – одна из сложных задач, но вполне выполнимая, если иметь элементарные навыки работы с электроинструментом. Еще до работ по монтажу необходимо произвести расчеты и закупку необходимых составляющих.

Содержание

  1. Суть вопроса
  2. Разновидности систем
  3. Выбор котла
  4. Выбор труб
  5. Дополнительные узлы
  6. Подготовительные работы
  7. Последовательность действий
  8. Видео

Суть вопроса

Водяное отопление

Некоторые путаются и считают, что на самом деле правильное название такой системы – водяное отопление, а приставка «паровое» осталась с прошлых времен, когда отопление осуществлялось за счет промышленных котельных, которые производили большие объемы пара. На самом деле и сегодня присутствуют котлы, которые обеспечивают отопление помещений при помощи преобразования жидкости в два агрегатных состояния. Сильными сторонами этого решения являются:

  • двойная передача тепла – путем конвекции, а также инфракрасного излучения;
  • минимальные потери в теплообменнике при передаче энергии от источника;
  • высокая надежность;
  • отсутствует опасность разморозки системы в холодное время года;
  • возможность применения в любое время года;
  • продолжительный срок службы без сбоев.

Некоторыми недостатками являются:

  • относительно высокая температура труб и радиаторов;
  • серьезные последствия при прорыве;
  • некоторые сложности при монтаже;
  • высокая подверженность коррозии.

Суть функционирования и высокого КПД заключается в том, что пар, проходя по магистрали, конденсируется и оседает, при этом выделяется большое количество тепловой энергии. При одинаковых затратах топлива, такая система будет намного эффективнее схожей по протяженности водяной.

Обычно для того чтобы обеспечить безопасность пользователей, в современных котлах действуют определенные ограничения. Например, максимальная температура, до которой нагревается пар, составляет 130º C, а высшая точка, которой достигает давление — 6 атмосфер.

Разновидности систем

Все виды систем разделяют на одноконтурные и двухконтурные. В первом варианте вся мощность котла используется для разогрева носителя, который будет принимать участие в повышении температуры воздуха внутри помещения. Во втором варианте присутствует дополнительный теплообменник, в котором производится нагрев проточной воды, что позволяет использовать ее для бытовых нужд. При реализации второго варианта стоит помнить, что понадобится осуществить подвод дополнительных коммуникаций в котельную и их возврат обратно в жилое помещение.

Разные системы отопления

По способу циркуляции носителя, как и в случае с водяными системами, различают:

  • Естественной циркуляции или закрытые. В этом случае после конденсации вода под влиянием гравитации естественным током без насоса возвращается к котлу, где снова преобразуется в пар и используется.
  • Принудительной циркуляции или разомкнутые. В этом случае вода не сразу попадает обратно в нагреватель. Вначале она собирается в специальный резервуар, из которого при помощи насоса подается для дальнейшего перевода в газообразное состояние.

По уровню давления внутри выделяют:

  1. Атмосферные. В них значение давления в несколько раз превышает атмосферное, что при аварии может стать причиной серьезных травм. Кроме того, в такой системе излучатели разогреваются до высокой температуры, а оседающая пыль пригорает и выделяется неприятный запах.
  2. Вакуумные. Для реализации этого варианта вся магистраль должна быть герметичной. При помощи специального насоса внутри создается вакуум. Результатом этого является перевод воды в газообразное состояние при более низких температурах, что повышает безопасность.

По способу разводки труб выделяют:

  • Однотрубные. Пар непрерывно движется по одной трубе. На первой половине пути он отдает свою энергию радиаторам, постепенно переходя в жидкое состояние. При этом температура излучателей, которые находятся ближе к котлу, будет выше, чем тех, которые находятся в конце контура. В этом случае понадобятся трубы большого диаметра, чтобы не возникало никаких препятствий.

Однотрубная система отопления

  • Двухтрубные. Пар подается по одной трубе, а конденсат возвращается по другой. При этом носитель достигает всех приборов, практически не теряя температуру. Такой вариант будет актуален для больших домов, в которых есть несколько этажей. Если помещения небольшие, в ней нет смысла, это только увеличит общую стоимость проекта.

Двухтрубная система отопления

Вакуумные системы еще находятся на стадии тестирования. При их использовании будет необходимо постоянное наличие электрической энергии, т.к. вакуумный насос функционирует практически непрерывно.

Выбор котла

Выбор котлов

Для того чтобы правильно подобрать отопительный прибор, первым делом необходимо посчитать площадь, которая будет прогреваться. Чтобы сделать это, надо вычислить площадь каждой отдельной комнаты, умножив ширину на длину. После этого все результаты необходимо сложить, конечная цифра и будет искомым значением. Важно помнить, что это справедливо для высоты потолков до 3 м, если она больше, тогда необходимо делать дополнительный запас по мощности.

  • Для общей площади до 200‒300 м2 хватит производительности в 25‒30 кВт.
  • Для 400‒600 м2 — 35‒60 кВт;
  • 600‒1200 м2 — 60‒100 кВт.

Следующим этапом будет выбор топлива. Паровые котлы с легкостью функционируют от таких источников:

  • Жидких. Это может быть, например, дизельное топливо или отработанное масло. При использовании такого варианта обязательным будет размещение агрегата в отдельном помещении. Это поможет избежать вдыхания вредных испарений и их негативного влияния на здоровье.
  • Твердых – дров, угля, торфа и всего, что может гореть с выделением большого количества тепла.
  • Газообразных. Обычно это природный или сжиженный газ.
  • Электрических.

В некоторых случаях твердотопливные решения обходятся значительно дешевле, но стоит учитывать не только затраты на топливо, но также и время, которое будет затрачено на растопку. В этом случае оно может достигать нескольких часов, при этом необходимо постоянно пополнять топку, чтобы поддерживать температуру на должном уровне.

Некоторые производители комбинируют различные виды топлива. Например, они объединяют топку для загрузки твердого топлива и обеспечивают наличие ТЭНа. При этом эффективность не падает, но получается экономить на расходе, а значит, и на оплате.

Выбор труб

Виды труб

При выборе многое будет зависеть от планируемого бюджета. Что можно сказать однозначно – для систем такого типа ни в коем случае не используются трубы из полипропилена. Объясняется это их неустойчивостью к высоким температурным режимам. Выбирать нужно будет из следующих вариантов:

  • Стальные трубы. Для их монтажа потребуется сварочный аппарат. Они устойчивы к высоким значениям давления и температуры. Положительной стороной также является доступная цена и распространенность. Недостаток — высокая подверженность коррозии.

Прямошовная труба из стали

  • Оцинкованные трубы. Включают в себя все преимущества стальных, плюс здесь компенсирован недостаток коррозионной неустойчивости. Сочленение производится при помощи резьбовых соединений, поэтому сварочные работы не требуются.

Оцинкованные трубы

  • Медные. Являются идеальным вариантом. Но они значительно дороже по стоимости, кроме того, для их монтажа потребуются особые навыки по пайке данного материала.

Медные трубы

При монтаже трубы могут быть спрятаны в стены или пол. Но при этом важно учитывать, чтобы строительный материал был устойчив к термическим воздействиям.

Дополнительные узлы

Чугунные батареи

Кроме котла и труб для магистрали потребуются обязательные элементы, без которых не обойтись:

  • Радиаторы. Это могут быть чугунные батареи, стальные изделия или трубы с ребрами. Устанавливать их лучше под окнами. Таким образом образуется тепловая пробка, которая отсекает холодный воздух. Это будет препятствовать и образованию конденсата на стеклах.
  • Фитинги. Различные соединительные элементы: муфты, уголки, отводы, переходники, которые потребуются при монтаже трубопровода.
  • Редукционно-охладительная установка. Осуществляет перевод пара в жидкое состояние.
  • Редуктор. Предназначен для регулировки давления в системе.
  • Расширительный бак. Лучше применять элемент открытого типа. Если есть желание поставить герметичный бачок, тогда его необходимо оборудовать манометром и клапаном сброса давления. Если этого не сделать, то это может привести к его выходу из строя.
  • Емкость для сбора конденсата.
  • Циркуляционный насос. Для систем с принудительным перемещением жидкости.
  • Гидравлический затвор. Будет необходим в случае, когда нужно осушить систему для ее ремонта или замены каких-либо составляющих.
  • Фильтр. Будет необходим для удаления твердых включений перед попаданием воды в котел. Это необходимо, чтобы ничто не уменьшало производительность.
  • Краны Маевского.

В систему парового отопления возможен монтаж бойлера косвенного нагрева. При этом понадобится клапан на три входа. Он подключается к терморегулятору и перенаправляет движение теплоносителя.

Подготовительные работы

Схема системы отопления в доме

Первым делом необходимо будет составить чертеж. На лист бумаги наносится план здания, в котором будет осуществляться монтаж. Определяется местонахождение котла. Желательно для него выделить отдельное помещение. Делается это для того, чтобы обеспечить максимальную безопасность. Если это закрытая система с естественной циркуляцией, тогда он должен находиться в самой нижней точке. Это необходимо, чтобы вода могла беспрепятственно стекать к нему.

Наносится разводка всей системы, а также расположение всех элементов, которые перечислялись в предыдущем подразделе. При выполнении этого шага лучше находиться в конкретном помещении, тогда будет возможность спланировать все наилучшим образом, учитывая необходимость огибания трубопровода вокруг препятствий или выступов. На схеме необходимо отметить все уголки и переходы. После того как чертеж выполнен, можно наиболее точно посчитать материал, который будет необходим для успешного завершения всего проекта.

Некоторые умельцы изготавливают паровой котел самостоятельно. Он либо варится из листового материала, либо из труб изготавливается специальный контур, который закладывается внутрь кирпичной печки. Во втором случае необходимо будет следить за состоянием теплообменника, который лучше всего изготовить из нержавеющей стали, что продлит срок его службы. Также очень важно с большей периодичностью очищать дымовыводящие пути.

Последовательность действий

Паровой твердотопливный котел

Согласно выполненной разметке на схеме:

  • Монтируется котел. В помещении, где он будет находиться, обязательно должно быть бетонное основание. При необходимости изготавливается небольшой фундамент.
  • Производится его соединение с системой вывода отработанных газов.
  • Подвешиваются излучатели. Для этого применяются крюки, которые рассчитаны на то, чтобы выдерживать их вес. О том, в каком месте они должны располагаться, говорилось выше.
  • Каждый радиатор должен быть оборудован краном Маевского для сброса воздушных пробок.
  • На небольшом удалении от котла, в самой высокой точке, врезается расширительный бачок.
  • На выходе из котла устанавливается манометр и сбросной клапан, который сработает в случае, когда давление превысит допустимые границы.
  • Все составляющие связываются между собой при помощи труб из выбранного материала.
  • Если это открытая система, тогда в конце магистрали монтируется специальный резервуар и насос.
  • От насоса к котлу идет подающий патрубок меньшего диаметра, чем все отопление.
  • До входа в котел располагается фильтр, который задерживает крупные частицы.
  • Если в качестве носителя будет использоваться газ, тогда осуществляется жесткий подвод без каких-либо гибких шлангов.
  • Производится заправка жидкости в контур.
  • Осуществляется тестовый запуск системы с постепенным увеличением температуры для проверки целостности.

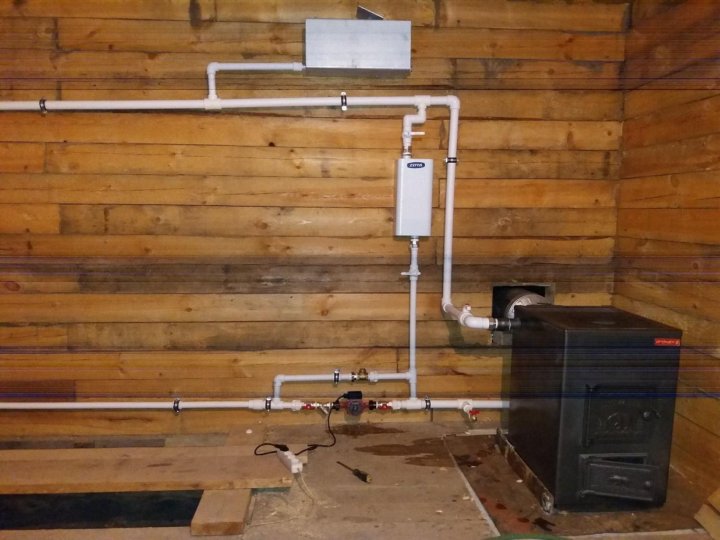

Монтаж отопления

В этой статье мы подробно рассмотрели, как сделать паровое отопление частного дома. Нам очень бы хотелось узнать о готовых и функционирующих проектах. Делитесь своим опытом и наблюдениями в комментариях.

При монтаже отопления в деревянном доме, нужно учитывать специфику такого строения.

Видео

Посмотрите видео о том, как правильно сделать отопление:





Помогла ли вам статья?

монтаж, схема и подробное описание как провести и сделать паровое отопление самому

Источником тепла в данном типе отопления служит паровой котёл.

Наиболее распространенной системой отопления частного дома является система парового отопления, отличающаяся своей доступностью и эффективностью.

Главным отличием подобной системы от водяной либо электрической является тот факт, что в качестве теплоносителя используется, как это вытекает из названия, водяной пар. Источником тепла, как правило, служит паровой котел.

Как качественно и надежно провести своими руками паровое отопление?

В данной статье мы попытаемся развернуто ответить на поставленный вопрос, остановившись на вопросах выбора основного и вспомогательного оборудования (котел, трубопроводы и т.д.).

Для того, чтобы самостоятельно осуществить монтаж парового отопления, не требуются фундаментальные познания, а вот некоторые специфические нюансы знать необходимо.

Содержание

  • 1 Состав и варианты устройства парового отопления

    • 1.1 Преимущества и недостатки системы парового отопления

  • 2 Выбор парового котла

  • 3 Особенности выбора трубопроводов

  • 4 Разработка проектного решения

    • 4. 1 Требования к помещению при устройстве паровой системы отопления

    • 4.2 Последовательность действий при самостоятельном монтаже

    • 4.3 Некоторые правила самостоятельного монтажа

    • 4.4 Заключение

Состав и варианты устройства парового отопления

Состав системы парового отопления. Нажмите для увеличения.

Типовая система парового отопления состоит из следующих элементов:

  1. Паровой котел.
  2. Магистральные трубопроводы.
  3. Ответвления с отопительными приборами.
  4. Стояки.

Приведенные выше элементы характерны для автономной (независимой) системы отопления. Используемый в такой системе в качестве генератора тепла котел может работать на газообразном, жидком, твердом либо комбинированном виде топлива.

При устройстве централизованной системы в качестве генератора тепла выступает индивидуальный тепловой пункт.

В частном доме паровое отопление может быть одноконтурным либо двухконтурным. В первом случае осуществляется только обогрев здания, во втором – функцию отопления дополняет горячее водоснабжение.

Трубопроводная система, включающая в себя вертикальные и горизонтальные трубы, может иметь верхнюю либо нижнюю разводку. Монтаж того или иного вида разводки трубопроводов осуществляется в зависимости от индивидуальных особенностей помещения.

Преимущества и недостатки системы парового отопления

Перед тем, как провести паровое отопление у себя дома, необходимо тщательно взвесить все преимущества и недостатки данной системы.

Основные преимущества:

  1. Компактные размеры и относительно недорогой монтаж.
  2. Высокая скорость прогрева, а также возможность обогрева помещений большого объема и площади.
  3. Высокая теплоотдача и общая экономичность
  4. Отсутствие потерь тепла в теплообменниках.
  5. Меньшая опасность размерзания системы (замерзания воды в трубопроводах).

Некоторые недостатки:

  1. Более сильный прогрев поверхности отопительных приборов, решаемый за счет установки декоративного экрана.
  2. Отсутствие возможности осуществления плавной регулировки температуры внутри помещений.
  3. Коррозийное воздействие пара на трубопроводы.

Таким образом, у парового отопления гораздо больше преимуществ, чем недостатков. Самостоятельная установка системы парового отопления дополняет перечень многочисленных конкурентных преимуществ.

Выбор парового котла

Паровой котел является ключевым элементом всей системы. Для того, чтобы котел функционировал с максимальной эффективностью, необходимо правильно произвести подбор его мощности с учетом обогреваемой площади помещения.

От выбора котла отопления зависит в дальнейшем расход энергии на обогрев дома. Нажмите для увеличения.

При выборе котла можно придерживаться следующей зависимости: мощность 25 кВт соответствует площади от 60 до 200 квадратных метров, мощность 25-30 кВт соответствует площади от 200 до 300 квадратных метров, мощность 35-60 кВт соответствует площади от 300 до 600 квадратных метров, мощность 60-100 кВт соответствует площади от 600 до 1200 квадратных метров.

Схема парового отопления может включать в себя паровой котел, работающий на природном газе, твердом, жидком либо комбинированном виде топлива.

Максимальное давление в котле, как правило, не превышает значения в 6 атмосфер.

В состав парового котла входит горелка, топка, зольник и барабан. Основным конструкционным элементом является барабан.

Именно к нему присоединяются контрольно-измерительные приборы, предохранительные устройства от повышения давления выше допустимого и трубопроводная система с запорной и регулирующей арматурой.

Особенности выбора трубопроводов

При выборе трубопроводов очень многое может зависеть от индивидуальных пожеланий владельца дома.

Монтаж системы парового отопления можно производить из трубопроводов, изготовленных из меди, обыкновенной углеродистой, оцинкованной либо нержавеющей стали.

Стальные трубопроводы

Монтаж стальных трубопроводов подразумевает обязательное применение сварки.

Стальные трубопроводы отличаются высокой прочностью и надежностью.

Единственный недостаток – невысокая коррозийная стойкость.

Оцинкованные и нержавеющие трубопроводы

Монтаж данных трубопроводов производится при помощи резьбовых соединений.

На сегодняшний день на рынке представлен широкий выбор труб для отопления. Нажмите для увеличения.

Они отличаются высокой устойчивостью к коррозийному воздействию, но являются довольно дорогим “удовольствием”.

Медные трубопроводы

Выполненные из меди трубопроводы отличаются высокой надежностью, превосходно себя зарекомендовали при повышенных температурах и высоком давлении.

Монтаж производится методом высокотемпературной пайки.

Медные трубопроводы можно без лишних опасений заделывать в стены.

Недостатком данных трубопроводов является их высокая стоимость.

Их довольно часто можно встретить в дорогостоящих особняках, построенных по эксклюзивному проекту.

Разработка проектного решения

Перед тем, как установить котел и провести трубопроводы, необходимо разработать проект либо схему устройства будущей системы парового отопления.

При разработке проекта необходимо учитывать не только трассу трубопроводов со всеми возможными ответвлениями, поворотами и прочими мелочами, но и материал трубопроводов, расстановку контрольно-измерительных приборов, предохранительной и запорной арматуры.

Подбор схемы парового отопления. Нажмите для увеличения.

В обязательном порядке нужно определиться и с общей длиной трубопроводов, количеством тройников и переходников. В целях обеспечения надежности и безопасности следует использовать только прошедшее обязательную сертификацию оборудование.

В идеальном варианте (при наличии соответствующей квалификации) проект может содержать расчетный температурный график паровой тепловой сети и расчет тепловых потерь.

Требования к помещению при устройстве паровой системы отопления

К помещению, в котором будет располагаться котел, предъявляются некоторые требования:

  1. Высота потолков не менее 2,2 метра.
  2. Расстояние от котла до стены не менее 1 метра.
  3. Огнестойкость стен должна составлять не менее 75 минут, а огнестойкость двери – не менее 30 минут.
  4. Материал изготовления стен – кирпич, материал облицовки – керамика либо минеральная штукатурка.
  5. Исправная система вентиляции, и наличие оконных проемов и ведущего на улицу выхода.

Данные требования соответствуют стандартному паровому котлу с давлением пара не более 0,07 МПа и температурой пара от 120°C до 130°C.

Последовательность действий при самостоятельном монтаже

Паровое отопление своими руками предполагает последовательное выполнение следующих основных этапов и операций:

  1. Разработка проекта либо схематичного плана.
  2. Выполнение подготовительных строительных работ в котельной.
  3. Монтаж котла (ниже уровня радиаторов и трубопровода) и радиаторов отопления и трубопроводов.
  4. Монтаж контрольно-измерительных приборов, предохранительных и обратных клапанов, дренажной арматуры и прочего оборудования.
  5. Тестирование работоспособности системы и проверка исправности автоматических защит.

Прокладка трубопроводов обязательно должна предшествовать их соединению с радиаторами системы отопления. После этого производится присоединение к трубопроводам циркуляционного насоса, перед которым обязательно должен быть установлен фильтр прямой очистки.

Монтаж парового отопления. Нажмите для увеличения.

Монтаж расширительного бачка и подсоединение котла завершают процесс монтажа.

При монтаже отдельных элементов системы парового отопления следует учитывать не только общие требование и стандарты безопасности, но и рекомендации заводов-изготовителей, содержащиеся в паспортах и инструкциях по эксплуатации.

Некоторые правила самостоятельного монтажа

Как сделать паровое отопление своими руками надежным и долговечным? Для этого необходимо соблюдать некоторые основные правила монтажа: используйте трубопроводы заводского изготовления.

При монтаже фланцевых соединений используйте предварительно смоченные в горячей воде паронитовые прокладки (толщиной 3-5 мм).

Используйте качественные конденсатные сифоны. Обязательно оснащайте каждый котел предохранительными клапанами. В обязательном порядке произведите пробный пуск после завершения монтажных работ.

Заключение

Паровое отопление представляет собой универсальный и доступный вариант снабжения дома тепловой энергией для нужд отопления и горячего водоснабжения.

Производительность и простота системы делают возможным ее самостоятельный монтаж и применение практически в любом доме.
