Отрезной станок по металлу своими руками

Для резки металла, в наше время, существует огромное множество всевозможных инструментов. Многие из них ручные и имеют большой ряд неудобств. Остальная часть инструментария, считается автоматизированной и имеет большие габариты, либо большую ценовую категорию.

Чтобы совместить приятное с полезным, а также удобство и ценовую категорию, рукодельные мастера создали дисковый отрезной станок. Ниже мы рассмотрим всё, что касается данного оборудования.

Содержание

  • 1 Применение самодельного отрезного станка
    • 1.1 Классификация отрезных станков
      • 1.1.1 По типу инструментария
      • 1.1.2 По числу режущих кромок
      • 1.1.3 По типу подачи пильного диска
      • 1.1.4 По основному виду
      • 1.1.5 Устройство дискового станка
  • 2 Изготовление дискового отрезного станка
    • 2.1 Изготовление отрезного станка на основе болгарки
    • 2.2 Общие отзывы о станке
  • 3 Видео обзоры

Применение самодельного отрезного станка

Область применения данного станочного оборудования распространяется на промышленную область применения и на бытовое использование. Используется для раскроя различного вида металла (сталь, чугун, медь, алюминий и т.д.).

Так как в быту существует огромное множество различных объектов из металла, требуемых мелкого ремонта, этот станок становится крайне необходимым. Ведь один раз опустить стойку резака с режущим диском будет проще и быстрее, чем вручную пилить ножовкой.

Габаритные характеристики самодельного оборудования позволяют расположить его под навесом, в летнее время, а зимой благополучно расположить в тёплом гараже, либо в мастерской.

Совет: Для установки станины крайне важно выбирать гладкое и прочное место (бетонную плиту, толстые уголки, либо бетонировать опорные ножки станины). Делается это для того, чтобы во время работу снизить возможность появления вибрации к минимуму.

На производстве в основном применяют автоматизированные системы, которыми управляет оператор через ЧПУ. Цель — серийное производство металлопродукции, в виде резки труб заданных размеров и различных сечений, плоского металлопроката и многое другое.

Ниже мы разберём, по каким критериям различают данное станочное оборудование.

Классификация отрезных станков

Все отрезные станки различают по огромному количеству критериев. Мы же разберём самые главные. Итак, основные технологические критерии:

По типу инструментария

Разделение происходит непосредственно по инструменту, осуществляющему резку металлопродукции. В свою очередь они разделяются на следующие подвиды:

Ленточнопильные

В данном случае используется ленточная пила с зубчиками. Изготавливается лента из высококачественной быстрорежущей стали. За счёт того, что режущая лента тонкая, осуществляется экономия в расходе материала, из-за тонкого разреза. Применяются ленточные станки на производствах.

Ножовочные

Используются на небольших производствах, а также в быту. Ножовочный инструмент бывает ручным (всем известная ножовка по металлу) и электромеханическим станочком. В данном случае, ножовочное полотно изготавливается из различных металлов (быстрорежущая сталь, углеродистая сталь, легированная сталь, биметаллическая сталь). Этот вид довольно прост в эксплуатации и считается удобным инструментом.

Дисковые станки

Относятся к категории незаменимых инструментов. Используются во всей металлообрабатывающей промышленности. На таком оборудовании можно осуществлять качественный раскрой металла даже не квалифицированному человеку. Помимо промышленности это станочное оборудование широко применяют и в быту.

По числу режущих кромок
Одноголовочные

В конструкции присутствует один режущий диск. Такой вид станка является малопроизводительным в своём роде и способен выполнять только одну операцию.

Двухголовочные

В их конструкции используют две «головы» для крепления дисков. В данном случае, одна «голова» находится в прочно закреплённом и неподвижном состоянии. Вторая имеет возможность двигаться в независимости в первой. Это оборудование считается высокопроизводительным инструментом.

По типу подачи пильного диска
Фронтальная подача пильного диска

Центр диска осуществляет движение в горизонтальной плоскости.

Нижняя подача

Центр диска движется снизу вверх по вертикальной плоскости.

Маятниковая подача

Центр режущего диска осуществляет движение похожее на дугу, сверху вниз.

Вертикальная подача

Центр диска движется по горизонтальной плоскости сверху вниз.

По основному виду
Отрезные пилы

С помощью этого инструмента производится отрез мерных деталей металлопроката. Хорошо подходит для мелкосерийного производства.

Абразивно — отрезные

При работе с таким оборудованием используются абразивные круги. Осуществляется качественное срезание остатков (заусенцев) металлопроката. Раскрой материала на заготовки, распил профильного металла под необходимым углом от 0 до 45 градусов.

Правильно-отрезные

Такое оборудование осуществляет обработку металла производимого и поставляемого на катушках (арматурная сталь, металлическая полоса, проволока, прутки с профильным сечением). Это оборудование оснащено правильным механизмом и автоматической размоткой металла с бабины. Скрученная проволока попадает в этот механизм, выпрямляется по всей плоскости и подаётся в специальный приёмник для дальнейшей обработки.

Совет: В зависимости от материала, по которому будет осуществляться раскрой, необходимо выбирать подходящие режущие диски. Диски должны подходить по техническим характеристикам.

Устройство дискового станка

Схема расположения деталей станка

Далее рассмотрим устройство дискового инструмента. На рисунке мы увидим расположение основных частей и их расположение:

Рама

Или металлическая конструкция, играющая роль основания агрегата.

Маятниковый узел

Это своеобразная металлическая деталь из металлопрофиля, которая по виду похожа на букву «Т». Подвижная сторона крепится на кронштейн, расположенный на станине. Движение маятника осуществляется посредством подшипников, а возврат в первоначальное положение гибкой деталью (прочный жгут, либо небольшая пружина).

Трубоприжим

Так называемые тиски, закреплённые на станине. Они позволяют прижать заготовку, чтобы придать ей неподвижное положение.

Ось маятникового узла

С помощью этой оси производится движение диска.

Электрический двигатель

Сердце агрегата. Именно он приводит в действие весь механизм. Для этого оборудования используют асинхронный двигатель.

Пускатель

Короб с электроникой, которая подключена к электрической сети. На этом коробе расположены кнопки включить и выключить.

Защитный кожух круга

Стальная защита, которая предотвращает попадания осколков от диска, непосредственно в работающего на агрегате, человека.

Защитный кожух ремня

Расположен там, где совершает своё движение ремень. Предназначен этот кожух для защиты от попадания в работающего человека ремня, при его разрыве.

Рукоять маятникового узла

Та деталь, с помощью которой производят нажим режущим диском на заготовку.

Болт заземления

Как и во всех станках, на корпусе агрегата расположен болт, с помощью которого осуществляется заземление.

Абразивный круг

Непосредственно режущий диск, состоящий из различных материалов.

Строповочные скобы

(4 единицы)

Станина

Это та область, на которой расположен основной узел агрегата.

Регулируемый упор

За счёт него фиксируется нужный размер будущего изделия.

Совет: Если ваш бюджет довольно скромен, то для создания деталей агрегата можно использовать подручные материалы. Если же бюджет позволяет, то желательно приобрести все комплектующие детали в магазине. Это повысит производительность и срок службы.

Изготовление дискового отрезного станка

Станина для станка

Для любого изобретения потребуются те или иные детали, будь то покупные элементы или самодельные детали. Для создания отрезного детища потребуется следующее:

  • Металлический уголок с размерами № 24.
  • Металлический швеллер № 10.
  • Подвижный вал.
  • Трубки для изготовления рукояти.
  • Сварной аппарат.
  • Подшипники для маятникового механизма.
  • Привод электрический.
  • Короб для расположения электроники.
  • Тумблер включения и выключения.
  • Цепь осуществляющая запуск.
  • Обмотка.
  • Электрическая дрель.
  • Крепёжные элементы (болты, винты).

Разберём ход сборки всего оборудования:

Мотор для самодельного отрезного станка

  1. Первым делом, болгаркой нарезаются заготовки на раму размерами 400х600х1200 мм.
  2. С помощью сварки осуществляется сборка рамы из подготовленных деталей.
  3. Поверх всей рамы вваривается швеллер. Он придаст дополнительную прочность станку и будет служить направляющей.
  4. На швеллер прикручиваются несколько вертикальных опор.
  5. Далее производится монтаж следующей рамы, на которой будет располагаться двигатель и вал. Размеры рамы должны составлять 400х600 мм.
  6. На раме крепится плита, предназначенная для двигателя. Лучшим электродвигателем для этих целей является асинхронный движок. Мощность его должна составлять от 1. 5 до 3 кВт. После установки движка, необходимо произвести его подключение к трёхфазной сети.
  7. Вал, фланцы, опоры со шкивом выполняются на токарном станке.
  8. Далее производится установка подшипников и шкива.
  9. Установка короба, в котором располагается схема, осуществляется в нижней части рамы.
  10. Между вертикальных опор вставляется вал с втулкой. Диаметр вала 12 мм. Зазор между втулкой и валом должен быть сведён к минимуму.
  11. С двух сторон на втулке привариваются ограничители из кусочков швеллера.
  12. На длинную опорную балку и на куски швеллера устанавливается электромотор и механизм порезки.
  13. Заключительным шагом является установка ремня, который связывает вал и мотор.

Исходя из вышеизложенных шагов сборки, можно сделать вывод, что собрать такой агрегат своими руками будет намного дешевле. Более того, в процессе сборки, вы сами регулируете весь механизм, как говорится под себя.

Подключение кнопки, которая предназначена для аварийных ситуаций, осуществляется напрямую, а двигатель через короб со схемой и автомат.

Совет: Если вы хотя бы один раз собрали такое сооружение своими руками, вы с лёгкостью сможете заняться ремонтом подобных агрегатов. Всё потому, что весь механизм такого станка вы будете знать наизусть.

Изготовление отрезного станка на основе болгарки

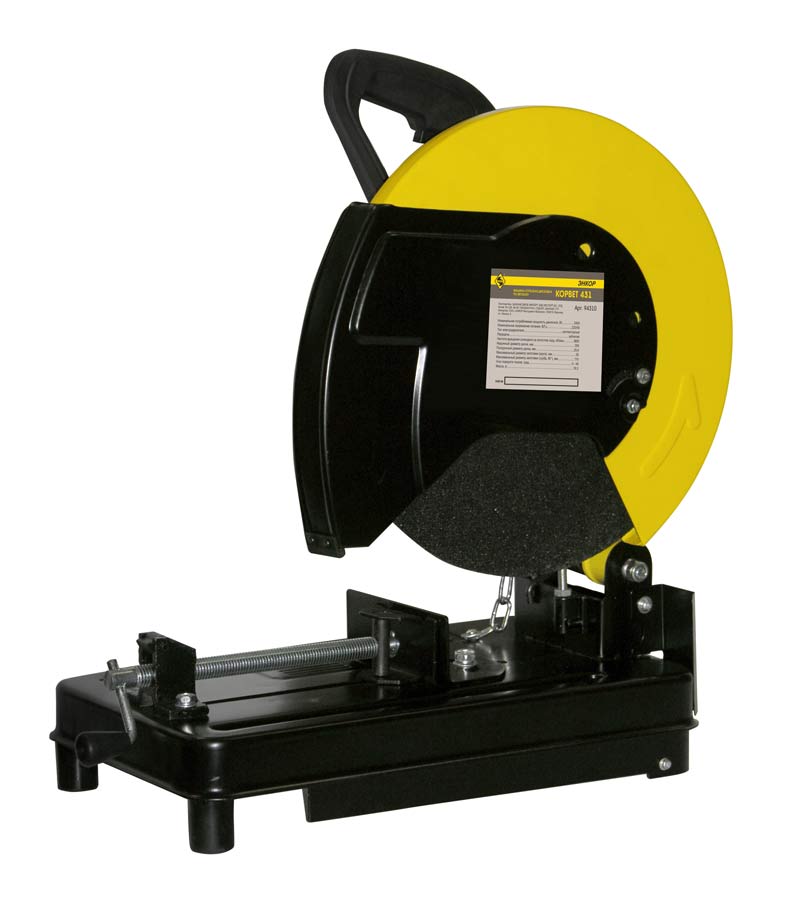

Отрезной станок по металлу с болгаркой

Помимо классической вариации отрезного станка

Существует и упрощённый вариант станка с использованием болгарки (УШМ). В данном случае делается рамка, в которую крепится вторая рамка на втулку. Именно на вторую рамку закрепляется УШМ с помощью металлических креплений.

Для того, чтобы болгарка смогла возвращаться в исходное положение, необходимо закрепить рамку и болгарку тугой резинкой или пружиной. Сама же рама закрепляется на подготовленную станину или же на большой и тяжёлый стол. Тяжесть стола обеспечит минимум вибрации. Если же готовится станина, то её необходимо крепить на подготовленный заранее фундамент. Такое изобретение может послужить хорошим инструментом в домашней мастерской или же отличным приспособлением для совершения раскроя металла.

Общие отзывы о станке

Если вы будете искать отзывы в интернете о данном агрегате, то вы найдёте только положительные отзывы. Ведь действительно, такое изобретение очень удобно в своём роде. С его помощью не нужно мучиться с болгаркой в руках, в изогнутом состоянии. Если и выбирать отрезной инструмент для тех или иных работ, то только дисковый отрезной станок.

Видео обзоры

Видео обзор дискового отрезного станка:

Видео обзор отрезного станка с применением болгарки, вместо диска:

Видео обзор сборки самодельного станка:

Видео обзор работы отрезного станка:

Отрезной дисковый станок по металлу своими руками

Выполнять процесс резки металла и металлоконструкций при помощи станочного оборудования намного проще, безопаснее и более комфортно, чем с применением ручных приспособлений и инструментов. Но приобрести качественный станок может далеко не каждый любитель помастерить.

  1. Зачем нужны отрезные станки?
  2. Устройство отрезной машины
  3. Самодельный отрезной станок по металлу: инструкция изготовления

В этом и кроется причина того, что многие предпочитают конструировать подобные механизмы собственноручно, применяя то, что находится в обиходе, к примеру, пилы или болгарки.

Зачем нужны отрезные станки?

Дачные участки всегда требуют мелких починок: выполнить замену обветшалого от времени стойки парника, сделать оградку для земельного участка из металла, починить садовую тачку или тележку — резка металла под прямым углом или со скосом нужна всегда. Выполнить заготовки для любых металлических изделий проще и более оперативно за счет станка.

С помощью отрезных машин можно сделать распил любых материалов: сталь, чугун, медь. Резка производится под углами 45º и 90º. Собственноручно можно сделать изделия из труб всех диаметров. Как правило, отрезные механизмы применяются для порезки на мерные длины полуфабрикатов.

Оборудование по металлу можно применять и для проведения обработки прочих материалов, исключив при этом работу резака. Станок, сделанный собственными руками, компактный, есть возможность установить его под навесом, а в зимнее время переставить его в рабочее помещение.

Нужна ровная и жесткая поверхность с освещением. Подобный уголок можно отыскать на участке любого сооружения. Применяются цельносварные и разборные конструкции оборудования. Для того, чтобы уменьшить издержки на изготовление, приспособление можно периодически давать соседям на временное использование.

Устройство отрезной машины

Любой труд, который связан будь то с металлом, будь то с деревом, требует выполнения процесса раскроя, для чего применяется специальное отрезное оборудование. Применение этого устройства невероятно обширное: от повседневных нужд и быта, и до больших заводов и фабрик.

Необходимо отметить, что машины этого вида представляют собой механизмы, которые позволят выполнить поперечный раскрой металла.

Отрезные станки могут производить распил деталей из любых типов металла: от меди и ПВХ-профиля, и до крупных стальных заготовок. Полуфабрикаты возможно резать под прямым и острым углами. Применяя отрезной станок, можно применять резку труб больших и средних диаметров.

Наиболее важным механизмом аппарата, его «душой», является электрический мотор и рабочий орган — отрезной круг, которые соединены друг с другом посредством зубчатых или ременных передач. У каждого из этих типов есть свои достоинства. К примеру, ременной присущий легкий ход, стойкая к различным видам нагрузок, менее шумная. Ее можно монтировать даже на массивный отрезной аппарат.

Зубчатая передача негабаритная, и за счет этой особенности подходит для миниатюрного самодельного отрезного агрегата. Следовательно, в процессе покупки отрезного механизма, нужно смотреть на вид используемой передачи.

Почти любой тип станка оснащается абразивными кругами, но, бывает, попадаются механизмы, на которых установлен твердосплавный диск. Более того, все подобные пилы по металлу оборудуются тисками, которые надежно фиксируют изделие или полуфабрикат.

Видео: самодельный отрезной станок с болгарки.

Самодельный отрезной станок по металлу: инструкция изготовления

У станка, который изготовлен собственными руками, есть неоспоримое достоинство: он выполнен под требования конкретного мастера и изделия планируемые в дальнейшем к изготовлению. Для работы потребуется:

  • 24-й уголок;
  • 10-й швеллер;
  • вал;
  • трубы;
  • сварочный агрегат;
  • подшипники качения;
  • электропривод;
  • емкость для монтажа электросхемы;
  • тумблер пуска;
  • пусковая цепь;
  • обмотка;
  • дрель.

Ход выполнения работ по сборке:

  1. Из уголка №24 и при помощи УШМ, собственноручно произведите нарезку заготовок на раму, ее габариты составляют 400х600х1200 мм;
  2. Используя сварочную машину, выполняется сварка между собой заготовок;
  3. Как направляющую, приваривается швеллер №10, который в то же время придаст прочности всей конструкции.
  4. Используя винты, на швеллер закрепляются две вертикальные опоры;
  5. Используя трубы, сделайте раму 400х600 мм для последующего монтажа электропривода и вала под необходимым углом;
  6. На «хвостовой» части рамы расположена плита с закрепленным электродвигателем. Желательно применить асинхронный двигатель, так как он является неприхотливым. Зависимо от будущего назначения, можно отдать предпочтение мотору, мощность которого будет находиться в диапазоне 1,5…3 кВт и выполнить «запитку» от трехфазной сети. Если есть возможность использовать только 1-фазную сеть, подбирайте мотор на 1/3 мощности больше расчетного значения, подключается при помощи конденсаторов;
  7. При помощи токарного станка, сделайте вал и фланцы, шкив и опоры. Фланец обязан выступать на 30,,,32 мм.
  8. Произведите установку опорных подшипников и шкива;
  9. Монтаж коробки с электросхемой выполняется непосредственно в нижней области рамы.
  10. Между стоек крепится 12-миллиметровый вал, на который одевается втулка. Расстояние между валом и втулкой необходимо оставлять минимальным, необходимо обеспечение скользящей посадки.
  11. На втулку, с помощью сварочного аппарата, наваривается коромысло из 10-го швеллера (L=800 мм), соотношение плеч коромысла — 1 к 3. Его ход ограничивается при помощи цепи.
  12. На площадь короткого участка коромысла устанавливается электромотор, на длинную составляющую — механизм для порезки.
  13. От электродвигателя и до вала прокладывается ременная передача.

Цена емкости для электрической схемы, выполненной собственноручно, будет немного ниже сравнительно с купленной в строительном магазине. Чтобы протянуть электропитание к оборудованию, нужен трехполюсный автоматический выключатель, от которого протянуто питание на электродвигатель, кнопка аварийного отключения и пусковая схема.

Подключение аварийной кнопки выполняется напрямую, электродвигатель при помощи коробки и автомата. Это обеспечит полную безопасность и электрозащиту сделанного вами оборудования.

Исходя из вышеизложенного, изготовить отрезной механизм собственными руками не только дешевле, но и практичнее, так как в процессе его изготовления Вы сами регулируете его параметры и производите настройку под будущую его работу.

Также, сделав такую процедуру однажды, можно выполнять ремонт подобного оборудования безо всяких проблем. Более того, при необходимости можно зарабатывать, делая отрезное оборудование собственными руками.

Видео: самодельный отрезной станок по металлу своими руками.

Republished by Blog Post Promoter

Отрезной станок по металлу своими руками: конструкция, схема и порядок сборки самоделки

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете как самостоятельно можно сделать отрезной станок имея 3 фазный двигатель и кучу металлолома.

 Каждый уважающий себя мастер просто обязан иметь в своей мастерской болгарку, но при длительной работе при помощи УШМ начинаются проблемы с спиной, потому как при обработке, распиловке металла приходится нагибаться, что не очень то профессионально. Многие сегодня переделывают болгарки в отрезные станки, что намного повышает производительность труда. А вот наш автор пошел еще дальше и создал станок абсолютно с нуля, имея 3 фазный двигатель еще Советского производства и металл в виде уголка, трубы и листа . Так же из уголка был сварен стол, а столешница имеет толщину равную 5 мм.

Работать подобным станком довольно удобно, уже не придется гнуть спину над металлом, а просто кладется заготовка на стол, зажимается тисами и опускается пилящая часть. При установленном мощном двигателе в 1500 оборотов, метал режется как масло.

И так, давайте же рассмотрим, что конкретно понадобится автору для сборки станка?

Материалы

  1. 3 фазный электродвигатель 1500 оборотов
  2. уголок
  3. проф труба квадратного сечения
  4. краска
  5. подшипники
  6. гайка
  7. болт
  8. пружина
  9. отрезной диск
  10. листовой металл 2 и 5 мм
  11. труба
  12. фанера
  13. автомат выключения
  14. шкив
  15. ремень

Инструменты

  1. токарный станок
  2. болгарка
  3. сварочный аппарат
  4. дрель
  5. молоток
  6. напильник
  7. штангенциркуль
  8. набор гаечных ключей

Процесс создания отрезного станка своими руками.

И так, первым делом автор начинает вытачивать шпиндель на токарном станке, он точится под 306 е подшипники и имеет диаметр 30 мм. С одной стороны посадочное место под шкив, а с другой соответственно для установки отрезного круга и резьба для его крепления.

Схема и чертежи.

   От трубы отрезается 2 куска -это будут посадочные кольца для подшипников. Подшипник вставляется в кольцо и надевается на шпиндель. После отрезается еще один кусок трубы, он будет соединять 2 посадочных кольца.Прихватывает  по краям, главное не приварить сам подшипник))) Как уже было сказано, на одну сторону крепится шкив. А на другой стороне будет установлен отрезной диск.После чего изготавливается рама станка с проделанными отверстиями для регулировки и натяжения ремня.Примерка и установка электромотора. Далее мастер работает над изготовлением защитного кожуха для отрезного диска.Для чего используется металл 2 мм и уголок. Уголок кожуха приваривается к раме станка. Шарнир делается из 2х труб разного диаметра по средству вставки одна в другую.

 Сварен стол из уголка и листа металла 5 мм. К столешнице приваривается шарнир. Ручку мастер делает из проф трубы и стального прута. Вот что получается. Для крепления заготовки необходимы тиски и они будут сделаны из водопроводной задвижки. Один уголок остается неподвижным, а второй ходит и зажимает заготовку. Для защиты ремня так же сделан кожух. Установлен.Подключен автомат. Защита от искр. В нижней части стола добавлены  полочки из фанеры. Покраска. И вот так станок выглядит в завершенном виде. Вот такой замечательный и мощный отрезной станок получился у нашего мастера, теперь он может спокойно и не напрягая спину работать более продолжительное время, а это повышение производительности труда и дохода соответственно. Собранный станок из металлолома смотрится не чуть не хуже заводского аналога, а самое главное достанется такой чудо-станок практически бесплатно (если имеются в наличии необходимые составляющие и запчасти) Если Вам понравился материал, то приглашаем к нам в группу ВКонтакте Приходите, у нас много полезной информации.

  • Tweet

Дисковый отрезной станок по металлу своими руками

Постоянные работы, связанные с резкой металлов и материалов из дерева требуют использования отрезного станка. С помощью электрического инструмента представляется возможность качественно, быстро выполнять обрез металлических конструкций. Дисковый отрезной станок используется для формирования заготовок профильной трубы, швеллера, прута и других деталей металлопроката.

Оборудование используется на крупных производственных предприятиях, для массовых работ применяются ленточные, ножовочные станки. Сложность металлической конструкции специальных станков не представляет возможности применения в ограниченных местах. Отрезной станок возможно использовать при любых условиях, что делает его популярным. За режущие работы отвечает дисковая пила.

Дисковый отрезной станок по металлу своими руками

Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории.

Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами.

Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование.

Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

  1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
  2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Двухголовочный отрезной станок

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Классификация по способу подачи режущего элемента

В продаже имеется большое количество станков, перед приобретением, важно понять, как работает система подачи режущего элемента. Режущий элемент может подаваться следующими способами:

  • фронтальная подача режущего диска;
  • устройство с реализацией нижней подачи режущего элемента;
  • конструкция, основанием которой происходит работа маятниковым способом.

Металлическое основание отрезного станка может быть напольным или настольным при использовании. В первом случае, устанавливается диск большего диаметра, что позволяет резать больший объем деталей. Настольное оборудование более мобильно, имеет сниженный вес.

Разновидности дисковых станков

Кроме подачи инструмента разработаны различные формы, конструкция отрезных пил. Наиболее распространенными являются абразивно — отрезные, правило — режущие и отрезные пилы. Подбор конструкции происходит в зависимости от конкретного типа задач и металлов.

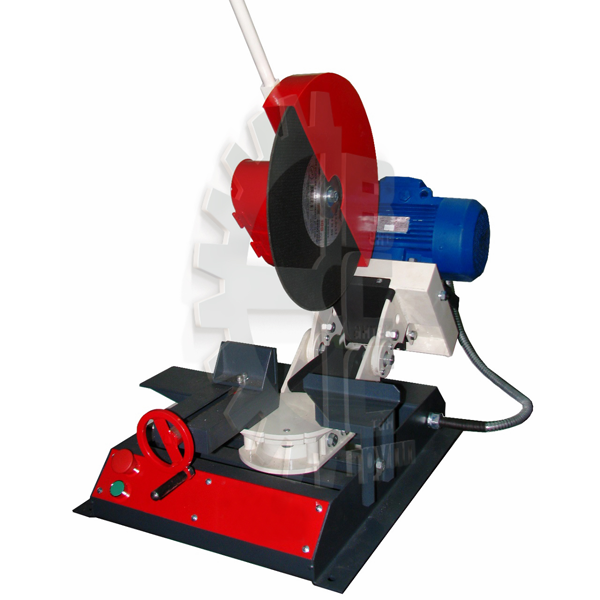

Отрезные дисковые станки по металлу используются при раскрое профилей различного типа, цветных металлов. Металлическая конструкция не обладает характеристиками повышенной производительности, используется на мелкосерийных производствах, при свободных задачах.

Применяется с квадратным, швеллерным металлопрокатом, в зависимости от плотности металла подбирается оптимальное количество оборотов.

Станок экономично расположен к расходникам, это возможно за счёт обработки дисковой металлической конструкцией повышенными оборотами и мощности электропривода.

Абразивно – отрезной станок

Абразивно – отрезной станок способен обрабатывать металлы любого профиля и толщины. Используется для нарезки единичными заготовками под разным углом, до 45 градусов.

Применяется в подготовительных цехах при разрезе длинномерных изделий металлопроката. Модели с пыле отсосом позволяют комфортно производить резку в условиях ограниченного пространства.

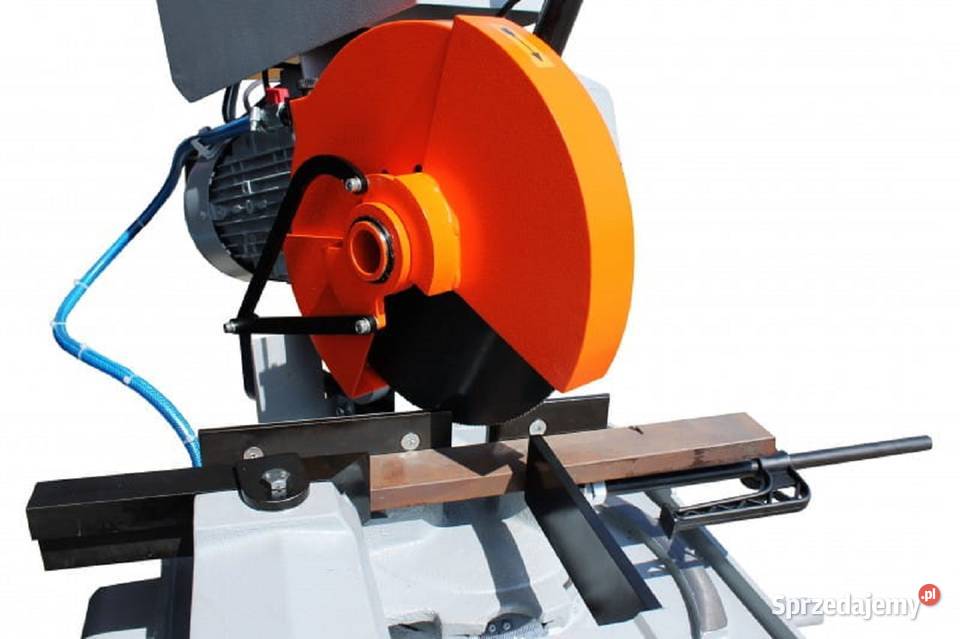

Также более дорогими модификациями предусмотрена подача жидкости для охлаждения дискового элемента, конструкции автоматического снятия фаски.

Нарезку металлов, поставляемых бухтами, производят правило — отрезным типом станков. В упакованном виде или катушке поставляется несколько типов сталей:

  • прутки различного сечения;
  • проволока;
  • полосы трубы;
  • арматурная сталь.

Реализация устройства выполнена таким образом, что механизм захватывает начало материала, прогоняет через правило. Выровненная деталь автоматически отрезается, передается к лотку с готовыми изделиями. Отрезные станки правильного типа, вне зависимости от предназначения и габаритов, комплектуются различными размотчиками:

  • приводными;
  • механизированными;
  • стационарными
  • роликовым воздействием.

Правило-отрезной станок

Основное применение отрезные станки получили в серийном производстве, где требуется высокая точность резки, небольшая шероховатость среза. Разнообразие модификаций позволяет подобрать дисковый отрезной станок при соответствии с потребностями и объемами производства.

Устройство дискового отрезного станка

Металлические детали изготавливается из твердых стальных сплавов, для более равномерной и устойчивой работы. Платформа состоит из жесткого основания, состоящего из металла. Отрезной станок бывает стационарным и съемным, некоторые виды комплектуются тисками для надежного крепления заготовки при резке.

Диск изготавливается из твердосплавной стали или быстрорежущих элементов. В зависимости от типа конструкции применяется круг с абразивной поверхностью, позволяющий обработать фаски, края от заусенцев. На стационарных дисковых устройствах для работы по металлу применяется зубчатая передача, она обеспечивает надежное соединение и долговечную производительность.

Схема дискового отрезного станка

Ременный тип передачи механической энергии устанавливается на переносные устройства, в которых важен вес. Имеющие малую мощность конструкции четвертой категории соединяются напрямую с дисковым механизмом.

Изготовление дискового отрезного станка подготовка инструментов иматериалов

При наличии определенного слесарного опыта и места для проведения работ, любую дисковую пилу по металлу возможно изготовить самостоятельно. Дисковый отрезной станок по металлу подразумевает опасные действия режущим элементом на высоких оборотах. Важно соблюдать все конструктивные особенности дискового устройства, произвести точные расчеты перед сборкой.

Изготавливается самодельный отрезной станок для работ с металлом следующим порядком:

  • Безопасность превыше всего, поэтому подготавливаются защитные кожухи к режущим элементам.
  • Чтобы привести режущий диск в действие, необходимо соединить электродвигатель. Привод выбирается в зависимости от типа станка, может быть ременная или зубчатая передача.
  • Шкив привода устанавливается на заранее подготовленный приводной вал. Покупной или самостоятельно изготовленный отрезной диск монтируется к маятнику. При данном раскладе верхняя часть установки выступает ролью маятника, на котором размещены двигатель и диск.
  • На раме будущего станка подготавливается место для искроуловителя и заготовок.
  • После установки маятника к раме, производится монтаж проводов электродвигателя.
  • В конце работы производится пробный запуск и отладка узлов.

Электрический двигатель – одно из важнейших составляющих металлической дисковой конструкции. Необходимо установить схему отрезного станка кнопки пуска, а также аварийной остановки.

Размещение двигателя производится таким образом, чтобы правильно подключить электрическую цепь через автомат. Фиксация двигателя происходит на раме, наилучшим материалом для соединения являются болты с гайками.

Короб включателя располагается в непосредственной близости к электрической части мотора.

Методика проведения работ

Принципы изготовления станка своими руками состоят из нескольких правил, которые учитываются перед проведением любых действий. Отрезной станок изготавливается из подручных средств и материалов, поэтому важно соблюдать последовательно для получения качественного инструмента:

  1. От правильного выбора передачи зависит давление режущего элемента на металл, крутящий момент двигателя. Перетянутая цепь или ремень может оборваться, застопорить резку по металлу.
  2. Тиски используется во избежание воздействия вибраций, предполагают комфортную работу, безопасные условия труда.
  3. Угол резки подбирается только в необходимых случаях, диапазон составляет от 45 до 90°. В стандартных ситуациях мастерами предпочитается резка металлов под прямым углом.
  4. Диаметр диска отрезного станка побирается в зависимости от типа металла, который необходимо обработать. Увеличенный диаметр легко справится с толстостенными деталями. Следует рассчитывать защиту, работа без кожуха небезопасна, может нанести травмы при деформации диска.

Самодельный отрезной станок по металлу

Использование в качестве режущего инструмента угловой шлифовальной машинки возможно при работе с необъемными заготовками. Исполнение конструкции существует двумя вариациями, когда болгарка закреплена неподвижно, а также креплением заготовки. В первом случае теряется точность, т.к. деталь не крепится к станине, при ручном передвижении инструмента необходимо соблюдать правила безопасности.

Как рассчитать необходимый диаметр шкивов

Диаметр шкива привода рассчитывается при соответствии с номинальной мощностью электродвигателя и скорости. Расположение с одной стороны может привести к откручиванию гайки, поэтому шкив или инструмент станка для резки металла, располагаются на противоположных сторонах конструкции.

Максимально допустимая скорость вращения маркируется изготовителем диска в инструкции по эксплуатации. К примеру, возможно взять двигатель с максимальной скоростью вращения вала 1500 об/мин, диаметр шкива, прикрепленного к валу 6,5 см.

Необходимая задача – получить скорость вращения диска на выходе около 3000 об/мин, для этого рассчитывается:

  • Длинна вала по периметру исчисляется из формулы 3,14 × 6,5, результатом получается 20,41 см.
  • Значение умножается на необходимое количество оборотов, получается 61230 см.
  • Далее результат делится на номинальные обороты электропривода, что равно 40,82, обозначает длину шкива по периметру.
  • Значение делится на число π, результатом чего диаметр шкива равен 13 см.

Чертеж отрезного станка

За количество оборотов можно принять максимально допустимое значение на отрезном диске, при этом случае необходимо подобрать большую мощность электропривода.

Как рассчитать длину ремня привода

Выполнение расчетов длины ремня самодельного станка происходит из следующих параметров:

  • радиус ведущего шкива, закрепляемого на приводе;
  • расстояние от центральных точек двух шкивов;
  • параметры величины шкива к оси.

Вычислить длину ремня не сложно, важно учитывать некоторые факторы. Отрезной станок работает под значительными нагрузками, поэтому важна степень натяжения ремня, иначе привод будет проскальзывать. Следует подбирать качественное изделие, в случае обрыва ремня, возможна порча диска или заготовки.

Рабочий стол

Стол для станка представляет собой раму, изготовленную из металлического швеллера. Существует возможность изготовить каркас из уголка, соединения производится сваркой.

На каркас устанавливается швеллер с верхней части, его предназначение состоит в направлении деталей при процессе резки. Крепление стоек выполняется болтовым соединением, при необходимости швеллер можно заменить в соответствии с работой на отрезном станке.

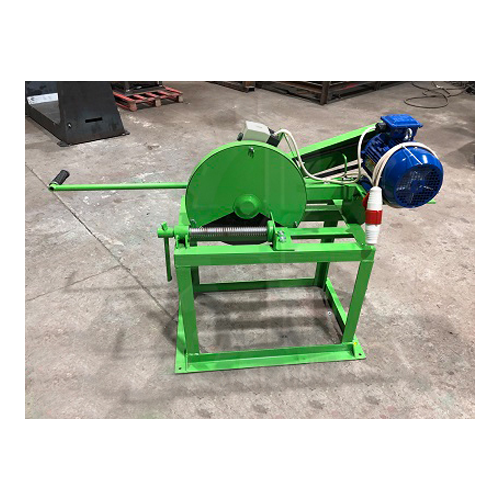

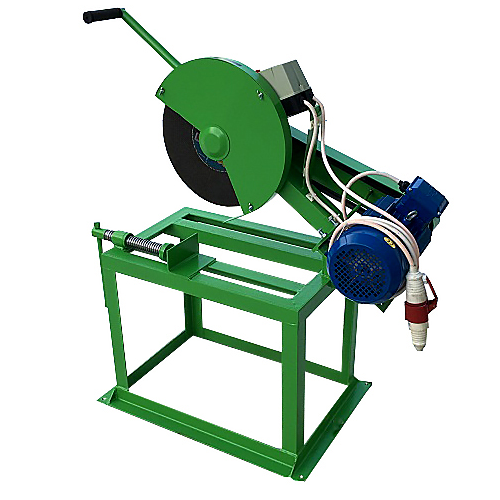

Самодельный отрезной станок с электродвигателем

Отрезной станок по металлу — незаменимый инструмент в домашней мастерской, слесарном цехе, на строительной площадке. Производится немало промышленных моделей этих инструментов, но цена их порой не доступна не только частному мастеру, но и небольшому предприятию.

Выход есть — отрезной станок по металлу своими руками сделать совсем несложно. Для этого необходимы только определенные навыки работы со сварочным аппаратом, слесарным инструментом, и некоторая квалификация электрика.

Из материалов тоже не понадобиться ничего дефицитного, или недоступного в свободной продаже.

Материалы и инструменты

Для работы понадобится:

  • болгарка;
  • сварочный аппарат;
  • дрель;
  • набор плашек, метчиков, гаечных ключей.

Купить придется электрический двигатель мощностью 1,5-2 кВт однофазный или трехфазный. Кроме того понадобятся два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это будет собрано, начинается собственно изготовление станка.

В статье мы рассмотрим изготовление станка на базе электродвигателя

Чертежи можно сделать самому, используя материал из интернета, или воспользоваться готовыми, например этими. Но опыт показывает, что лучше всего адаптировать чертежи под те материалы, которые есть у вас в наличии.

Как правило, конструкции сделанные своими руками, лучше всего работают тогда, когда вы их «подгоняете» под себя.

Естественно, при этом следует соблюдать определенные правила и требования, которые выдвигаются к инструменту повышенной опасности, каким выступают отрезной дисковый станок или маятниковая пила, как самодельные, так и промышленные.

Большинство отрезных станков по металлу, которые изготовляются своими руками, принадлежат к маятниковому типу. Ленточные станки более сложные в изготовлении, но их можно сделать в условиях небольшой мастерской или металлообрабатывающего цеха. Пока что остановимся на наиболее удобной разновидностью отрезного станка — дисковом. Общую конструкцию можно увидеть на видео.

Он состоит из нескольких основных узлов:

  • электродвигателя;
  • маятника;
  • механизма привода;
  • отрезного диска;
  • рабочего стола.

Рассмотрим их по отдельности.

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт.

Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит.

Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для установки на отрезном станке по металлу двигатель должен обладать количеством оборотов равным 2500-3000 в минуту. Это связано с тем, что именно при таких оборотах оптимально работает отрезной диск.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства.

За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель.

Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту.

Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться.

Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Привод

В качестве механизма привода удобнее всего использовать ременную передачу. Для этого придется найти два шкива одинакового диаметра. Один из них насаживается на валу двигателя, второй — на приводной вал отрезного диска.

Вал диска устанавливается на двух подшипниках. Лучше всего использовать схему, когда механизм привода расположен слева облака крепления диска. Так удобнее работать, и соблюдаются правила безопасности.

Прижимная гайка крепления диска не будет подвергаться риску отворачивания.

Чертеж отрезного станка по металлу

Для натяжения приводного ремня двигатель закрепляется у тыльной части маятника на 4 болтах, расположенных в продольных прорезях.

Он может смещаться в направлении центральной оси станка (перпендикулярно оси вращения вала двигателя) на 5-7 сантиметров. Это позволит поддерживать необходимое натяжение ремня и предотвратить его проскальзывание.

Так же легче будет произвести замену ремня, если предыдущий придет в негодность

Консоль (маятник)

Консольная часть отрезного станка по металлу — одна из самых важных. Помимо того, что она должна быть тщательно сбалансирована, надежно сварена с соблюдением всех необходимых размеров, она еще должна двигаться строго перпендикулярно рабочему столу.

Основанием крепления маятника являются две вертикальные стойки с прорезями под маятниковую втулку (диаметр 10-12 мм). Сделать их лучше всего из стального квадрата 40х40 миллиметров. Высота приблизительно 80-100 миллиметров, но можно и рассчитать свой вариант.

В отверстия стоек горизонтально устанавливается вал-втулка к которому приваривается коромысло, состоящее из двух рычагов, соотношение которых один к трем. На коротком плече приваривается площадка под установку электродвигателя. На длинном плече вал привода отрезного круга.

Соотношение длины рычагов приведено примерное, его нужно рассчитать так, чтобы в нерабочем положении вес двигателя перевешивал вес пильной части в собранном виде (с защитными кожухами).

Для приведения диска включенного станка в соприкосновение с металлом необходимо приложить небольшое, но ощутимое усилие.

Для удобства работы к нижней части площадки двигателя прикрепляется возвратная пружина, а угол отклонения маятника вверх регулируется тросом или цепью, закрепленной одним концом к столу, а вторым — к нижней части длинного рычага.

Рабочий стол

Оптимальные размеры 700х1000х900 мм. Он сваривается из уголка 25х25 мм и покрывается стальным листом толщиной 3-4 мм, в котором сделаны прорези в зоне вращения диска.

На столе закрепляется поворотный упор и струбцина с поворотным прижимом. Это позволяет выполнять резку как перпендикулярно, так и под требуемым углом. Очень интересный вариант самодельного станка показан на видео.

Здесь поворачивается не заготовка, а консоль с диском и двигателем.

Смонтировать отрезной станок дискового типа для квалифицированного слесаря не представляет особой сложности. Важно придерживаться некоторых фундаментальных требований:

  • правильно рассчитать скорость вращения диска;
  • отрегулировать угол вращения, он должен быть строго перпендикулярным плоскости рабочего стола;
  • выставить усилие подачи диска в зону реза;
  • установить на рукоятке кнопку аварийной остановки;
  • оснастить отрезной станок защитными кожухами диска и вращающихся частей.

Топ 6 чертежей на отрезной станок из болгарки своими руками: лучшие конструкции с описанием сборки

ТОП 6 чертежей помогут сделать отрезной станок из болгарки своими руками без ошибок и лишних затрат. Ответы на частые вопросы, рекомендации.

Можно ли сделать самодельный торцовочный станок из УШМ: проверочный тест с ответами на основе представленных материалов

  1. Какие устанавливают выключатели для аварийной остановки станка?

а) ручные;

б) ручные и ножные.

  1. Какие УШМ пригодны для создания отрезного станка?

а) пневматические и электрические;

б) аккумуляторные.

  1. Минимальная мощность электродвигателя болгарки для отрезного станка из болгарки:

а) 400 Вт;

б) 900 Вт.

  1. Какие станки можно сделать на основе УШМ?

а) торцовочные, отрезные;

б) шлифовальные, фрезерные, точильные.

  1. Где можно размещать болгарку в отрезном станке?
  • а) над столешницей;
  • б) под столешницей.
  • Ответы:
  1. Правильный вариант – б). Ножные выключатели удобнее, так как приводятся в действие быстро.
  2. Теоретически – хватит мощности во всех трех вариантах. На практике применяют а) – электрические и пневматические модели. Аккумулятор для стационарного станка не нужен. Для пневмопривода придется приобрести компрессор соответствующей производительности.
  3. 900 Вт или более. Коррекцию делают, если предполагается обработка заготовок из относительно мягких материалов, или при высокой скорости.
  4. Оба варианта – правильные. Мощная болгарка пригодна для создания разных станков бытового и полупрофессионального уровня.
  5. Допустимы два варианта крепления. Специалисты предпочитают верхнее.

Болгаркой с электроприводом выполняют много разных рабочих операций. Чтобы снизить трудозатраты с одновременным повышением точности его используют в качестве основы для станка.

«Болгарка» – распространенное название угловой шлифовальной машины (УШМ). Сменой диска этот универсальный аппарат преобразуется для обрезания, выполнения других рабочих операций.

Болгарки

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

  1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
  2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
  3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
  4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

  • уточняют целевое назначение, объем работ;
  • изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
  • составляют комплект конструкторской документации со списком необходимых покупок;
  • выполняют сборку по утвержденному плану с проверкой работоспособности.

Топ 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

  • простое и надежное крепление заготовки;
  • значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
  • при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки

Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

К сведению! В других стойках надо установить винтовые опоры. С их помощью компенсируют неровности напольного покрытия.

Картинка № 4. Маятниковая дисковая пила

Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок.

Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз.

Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками. Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску.

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными ми:

  1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
  2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
  3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
  4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
  5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
  6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
  7. Узлы в сборе закрепляют на оси двух сторон.
  8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
  9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
  10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Укрепление станка и другие средства защиты оператора

Надежный силовой каркас – основа безопасности. Дополнительно закрывают движущиеся узлы, предотвращают доступ посторонних лиц в рабочую зону. В процессе обработки деталей применяют очки, маски, рукавицы, иные средства индивидуальной защиты.

Кроме надежного укрепления станка для защиты оператора служит определенное расположение болгарки. Для безопасности и предотвращения порчи одежды ее устанавливают так, чтобы сноп искр при работе направлялся в обратную от человека сторону.

Все 5 вариантов самодельных станков из болгарки разного назначения

Привод инструментов этой категории отличается высокой мощностью. Качественная болгарка отличается небольшими размерами, долговечностью, устойчивостью к высоким рабочим нагрузкам.

В некоторых моделях предусмотрена регулировка оборотов. Современные УШМ в базовой комплектации оснащены защитой от перегрева.

Такое изделия – хорошая основа для изготовления самодельных станков разного функционального назначения.

Картинка № 9. Такой самодельный торцовочный станок подходит для обработки плит из гранита и мрамора

Токарный станок из болгарки

Картинка № 10. Схема токарного станка по дереву, сделанного из болгарки

Здесь применяется стандартная конструкция. Единственный отличный узел – устройство для передачи усилий на шпиндель. Коробка передач необходима, чтобы регулировать скорость и крутящий момент в соответствующем диапазоне.

Самодельный фрезерный станок своими руками по дереву, другие виды оборудования

Картинка № 11. Для закрепления разных инструментов фрезерный станок своими руками по дереву надо оснастить универсальной головкой

К сведению! Это приспособление можно присоединить к валу электродвигателя после демонтажа штатного редуктора.

Картинка № 12. Быстрое решение проблем

Посмотрите на Картинке № 12 показано, как из подручных средств можно собрать полноценный распиловочный/циркулярный станок за 15-20 минут. С ее помощью проще обеспечить точную обработку деревянных заготовок по сравнению с использованием ручного электроинструмента.

Картинка № 13. По снимку не сложно понять принцип действия и конструкцию шлифовального/плоскошлифовального станка

3 других станка: точильный, для заточки цепей и резки кирпича

Картинка № 14. Точильный станок

Здесь потенциально опасные места защищены от повреждения искрами с помощью полосок фольги. Временное, но недорогое и быстрое решение практической задачи.

Картинка № 15. При оснащении подходящим диском такое оборудование используют для резки кирпича, керамической плитки, натурального/ искусственного камня
Картинка № 16. Жесткое крепление к прочной столешнице превращает обычную болгарку в удобный станок для заточки цепей

ОЧЕНЬ ОПАСНО! В любом случае надо не забывать о целевом назначении оборудования. Если вы делаете самодельный станок по резке металла, следует продумать усиление конструкции. Обработку пластиковых и деревянных заготовок выполняют с меньшими нагрузками.

Еще важно знать: 4 нюанса для правильного выбора болгарки, подходящей для распиловочного или циркуляционного станка

УШМ выпускают с мощностью привода от 340 Вт до 2,5 кВт. Для увеличения крутящего момента на рабочем валу применяют редукторы и увеличение оборотов до 10-12 тыс. за мин. Подбирают модель, подходящую для определенного типа станка. Чтобы исключить быстрый износ, специалисты предлагают делать небольшой запас и использовать технику с двигателем 0,9 кВт и более.

Количество ручек и специальные приспособления для выполнения ручных операций в данном случае не имеют значения. Однако пригодятся следующие компоненты и характеристики:

  • защита мотора от пыли;
  • плавная регулировка оборотов с автоматическим поддержанием заданного уровня;
  • плавный пуск;
  • встроенная защита от перегрузок.

Отрезной станок по металлу и дереву из болгарки своими руками

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

  • Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
  • Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
  • Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Как избежать 4 ошибок в процессе эксплуатации, шлифовальных/плоскошлифовальных и других станков

Чтобы станок длительное время выполнял свои функции необходимо соблюдать следующие простые правила:

  • Не увеличивайте нагрузки более запланированных величин.
  • Пользуйтесь подходящими сменными насадками, которые предусмотрены официальными инструкциями производителей.
  • Своевременно удаляйте загрязнения, чтобы не ухудшить механизм воздушного охлаждения.
  • Поддерживайте идеальное состояние электрической изоляции, функциональность защитных устройств.

Как сделать очень точный с повышенными требованиями к допуску станок и другие ответы на 5 часто задаваемых вопросов

Ниже приведены рекомендации по самым частым тематическим вопросам:

  1. Как сделать станок с повышенными требованиями к допуску?

Демпферы для снижения шума и уменьшения вибраций не используют в узлах крепления УШМ, чтобы не ухудшить точность. Все движущиеся узлы создают с расчетом на сохранение геометрии в течение продолжительного срока службы.

  1. Из какого материала создают платформу?

Обработка древесины проще, чем металла, поэтому стол и многие другие детали можно делать из этого материала.

  1. Обязательно ли применять болгарку 1,5 кВт и более?

Повышение потребляемой мощности не всегда оправдано. Точный расчет делают с учетом необходимого числа оборотов/ крутящего момента.

  1. Какие детали можно испортить, увеличивая частоту рабочего вала?

Слишком высокая скорость обработки способна повредить полимерные и другие заготовки.

  1. Нужно ли применять защитные очки при обработке заготовок с помощью станка?

Для безопасного проведения работ обязательно надо пользоваться средствами индивидуальной защиты даже при направлении потока искр «от себя».

Отрезной станок по металлу: дисковый

Оглавление:

  • Классификация оборудования
  • Самостоятельное изготовление
  • Установка оборудования на раму
  • Изготовление станка на основе обычной болгарки
  • Разборной станок из болгарки
  • Видео: Самодельный отрезной станок с болгарки
Пример самодельного станка для точных работ

Когда, по какой-либо причине, вам приходится часто обрабатывать металл у себя дома – приходит понимание, что работать с болгаркой, как минимум, неудобно. Осуществлять резку металла куда проще, если есть отрезной станок по металлу. С его помощью линия отреза станет идеальной, а налаженный процесс пойдет намного быстрее.

Но если задуматься о покупке такого станка, и полистать цены в магазине, то можно обнаружить, что стоят они очень дорого, не каждый человек может себе позволить его. Выход из этого положения – сделать металлорежущий станок своими руками.

Классификация оборудования

Итак, начнем с общей информации о металлорежущих станках. Конструктивно всех их объединяет наличие электромотора, передачи и отрезного диска. Найти чертеж для изготовления подобного оборудования не проблема. Ознакомившись с тем, как дисковый отрезной станок работает, в процессе его постройки своими руками вносить необходимые вам коррективы не составит труда. Теперь рассмотрим основные принципиальные нюансы:

Чертеж механизма передачи для отрезного станка
  • В зависимости от масштабов производства выбирается мощность устанавливаемого электромотора. Большинство готового оборудования имеет достаточно высокую мощность, но в бытовых нуждах получается даже избыток.
  • Необходимо правильно выбрать и своими руками установить передачу. От нее зависит насколько будет сохраняться и правильно передаваться крутящий момент от мотора к режущему диску.
  • Монтаж тисков. Даже для простейшего отрезного станка по металлу желательно включать в комплект тиски – это не только повысит комфортность работы, но и будет правильным с точки зрения техники безопасности.Отрезные круги
  • Выбор угла резки. Он может быть от 45° до 90°, но чаще мастера выбирают именно прямой угол.
  • Диаметр отрезного диска. От этого параметра зависит, какой толщины кусок металла сможет отрезать дисковый отрезной станок.
  • При проектировании нужно учитывать массу и габариты оборудования. Этот параметр зависит от используемых материалов и того, какой компоновки получится станок. Также в процессе проектирования уделите внимание виброопорам на ножках.
  • Выбираем тип подачи – маятниковый, фронтальный или нижний.

Еще отрезное оборудование классифицируются по типу установки пилы:

  • Ленточный станок.
  • Абразивно-отрезной.

Последний предназначен для резки толстой металлической арматуры, различных прутов, квадратных профилей и труб разного диаметра. Здесь же можно отрезать различные твердые детали и профили под разным углом. Ленточный станок работает на основе замкнутой режущей пилы, поэтому он не дисковый, пила перемещается на шкивах. Сразу стоит сказать, что своими руками проще соорудить именно дисковый вариант.

Самостоятельное изготовление

Для самостоятельной постройки дискового отрезного станка понадобится:

Механическая часть отрезного станка
  • Стальной уголок.
  • Сварочный аппарат.
  • Подшипники.
  • Цепь.
  • Кнопка включения и выключения.
  • Вал.
  • Швеллер.
  • Электрическая дрель.
  • Лист стали для рабочей поверхности.
  • Электродвигатель.
  • Коробка, которая вместит в себя электрическую составляющую.

Собрав все необходимые материалы и инструменты, можно приступать к постройке. В первую очередь необходимо из стального уголка сделать каркас станка. Сначала по чертежу вырезают отдельные элементы, прикидывают как они будут вместе сочетаться, а потом своими руками сваривают в единую конструкцию.

Сверху к раме приваривается направляющий швеллер, который станет основой конструкции для крепления режущего элемента оборудования. С помощью этого швеллера будет осуществляться связь режущего диска с мотором. На следующем этапе к швеллеру крепятся вертикальные стойки, которые закрепляются болтами.

Теперь нужно сварить еще одну раму. Она делается индивидуальной – под конкретный электромотор, который будет использоваться в вашем станке. При выборе электромотора посмотрите в сторону асинхронных двигателей, так как они более надежны и долговечны. Здесь еще один момент: чем больше мощность, тем ровнее будет работать диск.

Установка оборудования на раму

Рама из профильных труб

Теперь нужно своими руками подключить рабочий вал к электромотору. Как это будет сделано – не принципиально, если есть инструкция на чертеже, то следуйте ей. Если установка будет выполнена правильно, то оборудование обязано работать правильно и надежно.

Еще один момент: если какую-либо деталь вы самостоятельно изготовить не можете, то обратитесь за помощью к токарю. Он сможет вам изготовить правильный шкив под ремень или фланцы для закрепления.

Двигатель на раме лучше всего закрепить с помощью обычных болтов с гайками, рядом на раму прикрепите пульт управления и коробку с электросхемой и выключателем.

Швеллер, на котором закрепляется режущий элемент, обязательно должен быть подпружинен, чтобы, как только вы его отпускали, он возвращался в исходное положение. Пружину удобнее всего закрепить с помощью хомута и болтов.

Особенное внимание уделите электрической составляющей. Обязательно должна присутствовать кнопка экстренной остановки станка и цепь для пуска. При этом электродвигатель должен подключаться к электричеству не напрямую, а через коробку и автомат. Включение и запуск электромотора обеспечит трехполюсный пусковой автомат, через него же запитывается и кнопка отключения.

При окончательном монтаже своими руками не забудьте еще и о защитном кожухе, который прикроет ваши глаза от летящих искр.

Изготовление станка на основе обычной болгарки

Построить отрезной станок своими руками можно еще и из обычной болгарки. К примеру, у вас есть хорошая надежная болгарка фирмы Макита, и вам еще полноценный станок не нужен, так как пользоваться им вы будете время от времени. В этом случае вам так же, как и в предыдущем варианте, нужно своими руками сварить раму и станину, из трубы или швеллера сделать подвижную часть для установки болгарки.

Отрезной станок из болгарки

Далее, вам придется под свою конкретную болгарку разработать крепление. Подвижная часть выполняется также подпружиненной, тут технология похожа.

При изготовлении такого станка не забывайте еще и о том, что у болгарки существует такое понятие как обратный удар. Такое происходит, когда абразивный диск заклинивает в заготовке, и болгарка отстреливает назад. При этом осколки диска разлетаются во все стороны – это может серьезно травмировать человека, который работает. Поэтому при построении оборудования уделите внимание защитному кожуху, если его нет на болгарке.

Разборной станок из болгарки

Стационарная рама-стол для крепления болгарки

Теперь рассмотрим еще один способ сделать своими руками отрезной станок по металлу из болгарки. Выгода такой конструкции в том, что станок получиться разборным и переносным. Инструмент здесь понадобится тот же, что и для выполнения полноценного станка, о котором мы говорили выше.

Чертеж будет зависеть от модели конкретной болгарки.

Первое, что нужно знать о таком станке – он выполняется на основе двух рам, расположенных на одной оси. Здесь нижняя рама выполняется в виде подвижной струбцины и уголка, а крепление для болгарки делается перемещающимся по вертикальной линии.

Пружина присутствует и здесь – она нужна для возврата механизма подачи на исходную позицию. С помощью сварочного аппарата можно закрепить линейку со специальным ограничителем.

Запускается подобный станок с пусковой педали, которая включается в сеть с помощью низковольтного реле. Собрав все детали, вместе работоспособность конструкции проверяется на холостом ходу. Если все нормально работает, никакие механизмы не трутся друг о друга, то такой станок достаточно долго вам прослужит.

Учитывая то, что на болгарку можно установить различные диски, не забывайте и об особенностях материалов, которые вы планируете резать. И, главное, никогда не забывайте о технике безопасности при работе с металлорежущим оборудованием.

Видео: Самодельный отрезной станок с болгарки

Похожие статьи

Отрезной станок по металлу своими руками: чертежи, технология создания

Содержание

  1. Классификация отрезных станков
  2. Конструкция отрезных станков
  3. Технология создания отрезного станка из болгарки
  4. Материалы и инструменты
  5. Порядок действий при самостоятельном изготовлении станка
  6. Двигатель
  7. Привод
  8. Консоль маятник
  9. Рабочий стол
  10. Эксплуатация самодельного станка

Для обработки разных материалов необходимо оборудовать помещение, подготовить электроинструменты, оборудование. Многие установки можно собрать самостоятельно, сэкономив деньги. Одним из таких вариантов является отрезной станок по металлу своими руками.

Отрезной станок по металлу своими руками

Классификация отрезных станков

Дисковые станки для резки металла разделяются по разным факторам. Основное разделение — по количеству рабочих частей инструментов (отрезных дисков). К ним относятся:

  1. Установки с одним режущим диском. Отличаются малой мощностью, низким показателем КПД. Используется для нарезания металлических профилей, труб, арматуры, других элементов. Дорогие модели оборудуются регулятором изменения положения режущей части относительно заготовок под углами.
  2. Агрегаты с двумя отрезными дисками. Отличаются высоким показателем производительности. Одна рабочая часть неподвижна, вторая закрепляется на направляющих для передвижения. Используется на крупных предприятиях для скоростного выполнения технологических процессов.

В домашних мастерских лучше использовать электроинструмент с одним режущим диском. Его достаточно для разрезания разных материалов, заготовки строительных расходников. Чтобы было удобнее работать, нужно позаботиться о покупке или изготовлении рабочего стола, на котором будет лежать длинный край заготовки.

Еще один вариант классификации отрезных установок — вариант подачи рабочей части. Среди них выделяются:

  1. Фронтальная подача.
  2. Нижняя подача.
  3. Механизмы с маятниковым ходом диска.

Зависимо от того как подается дисковая пила, изменяется конструкция всего агрегата, появляются особенности его управления.

Конструкция отрезных станков

Перед тем как начинать сборку самодельного оборудования для разрезания металлических заготовок, требуется разобраться с тем, из каких частей состоит станок. К основным элементам относятся:

  1. Станина, рама. Устойчивый каркас, на котором будут закрепляться другие детали.
  2. Рабочий стол.
  3. Тиски для прижима труб, арматуры.
  4. Электродвигатель с защитным кожухом.
  5. Ручка для изменения положения режущего диска.
  6. Панель включения, выключения установки.

Остальные элементы относятся к дополнительным.

Технология создания отрезного станка из болгарки

Простой способ изготовления самодельного отрезного станка по металлу – использование старой болгарки как основы. Нужно создать основание, пластинку рабочего стола с тисками. Электроинструмент закрепить на подвижной направляющей, установить подшипник для возможности передвижения пильного диска по вертикали. Проверить работоспособность самодельного агрегата перед началом работ. Важно оставить на месте защитный щиток на болгарке, чтобы снизить риск получения травмы.

Заранее требуется подготовить инструменты, расходные материалы:

  1. Металлические прутья.
  2. Листовая сталь.
  3. Шариковые подшипники.
  4. Металлические шины.
  5. Болты, гайки, саморезы.
  6. Профилированные трубы.
  7. Маленькая болгарка.
  8. Электродрель со сверлами разного диаметра.
  9. Сварочный аппарат.

Чертежи можно посмотреть в интернете. Сварочное соединение деталей более надежно, однако, если нет возможности работать с этим аппаратом, можно закреплять детали на резьбовые соединения.

Отрезной станок из болгарки

Материалы и инструменты

Чтобы сделать более мощный станок для разрезания металлических деталей, нужно использовать отдельный двигатель. Дополнительно к этому требуется подготовить чертежи устройства в сборке, инструмента для изготовления самодельного отрезного оборудования, расходные материалы. К ним относятся:

  1. Металлические профиля, уголки, пластины для изготовления каркаса с рабочим столом.
  2. Подшипники, вал, два шкива.
  3. Электродрель, болгарка, сварочный аппарат.

Помимо этого, понадобятся крепежные элементы, оснастка на электроинструмент.

Порядок действий при самостоятельном изготовлении станка

Собрать качественный станок своими руками получится, только изучив каждый из ключевых элементов по отдельности.

Двигатель

Мощность электродвигателя зависит от того, насколько твердый вид металла будет обрабатываться, как часто будет использоваться самодельная машина. Оптимальный диапазон мощностей – от 1,5 до 3 кВт. Количество оборотов должно быть не менее 2500 за минуту. Нельзя забывать про требуемую силу тока. Для домашней мастерской лучшим вариантом подключения будет общая сеть 220 вольт. Желательно выбирать двигатель с возможности изменения количества оборотов.

Отдельно нужно поговорить про диаметр отрезных дисков. Оптимальные размеры от 300 до 400 мм. Чем больше диск по размеру, тем больше оборотов он требует для качественной обработки. Однако, на любом расходнике указывается максимальное количество вращений за минуту, которые допустимы во время разрезания. Чаще всего максимум находится на показателе 4400 оборотов за минуту.

Привод

Чтобы сделать привод, нужно использовать ременную передачу. Для ее изготовления необходимо найти два шкива, которые будут равны по диаметру. Один шкив закрепить на валу от электродвигателя. Второй устанавливается на приводном валу абразивного диска. Далее вал оснастки закрепляется на двух подшипниках. Двигатель должен быть установлен с тыльной стороны готового маятника. Для этого используются 4 болта. Крепежные элементы должны устанавливаться в прорезях, с помощью которых двигатель можно будет смещать, на 5 сантиметров. Это позволит выбирать оптимальное натяжение ремня. С передвигающимся двигателем на самодельном станке проще менять расходники, ремни.

Консоль маятник

Консоль является ключевой частью оборудования, от сборки которой зависит точность резов. Для основания маятника понадобится две втулки, которые требуется изготовить из металлического квадрата размерами 4х4 см. Их высота не должна превышать 10 см. В стойках нужно проделать отверстия, которые нужно для закрепления вала-втулки. Далее к нему приваривается коромысло. Устанавливается поверхность для закрепления электродвигателя. Рычаг для опускания диска к заготовке высчитывается зависимо от желания человека.

Рабочий стол

Принципы изготовления рабочего стола:

  1. Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
  2. Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
  3. Дополнительно можно соорудить механизм протяжки.
  4. Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.

Оптимальная толщина листа металла под рабочий стол — около 4 мм.

Самодельный рабочий стол

Эксплуатация самодельного станка

При использовании самодельного отрезного станка нужно соблюдать ряд эксплуатационных правил:

  1. Работать в защитных очках, перчатках, чтобы уберечь себя от попадания металлической стружки.
  2. Периодически смазывать подвижные элементы машинным маслом.
  3. Очищать рабочие поверхности от скапливающегося мусора после проведения работ.
  4. Проверять целостность оснастки перед запуском двигателя. Менять диски зависимо от того, какой металл будет разрезаться.
  5. Если появились посторонние звуки, отключить агрегат от сети, не включать до выяснения причин поломки.
  6. Не забывать про установку защитного кожуха. Важно сделать механизм, которые будет сдвигать его во время перемещения маятника вниз.
  7. Не пытаться разрезать сверхпрочные материалы, работать длительное время на максимальных оборотах.

Самодельное оборудование не предназначено для серийного производства.

Дисковый отрезной станок по металлу в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Автоматический дисковый отрезной станок по металлу с ЧПУ колонного типа Metallkraft MKS 315 VA

Под заказ

Доставка по Украине

Цену уточняйте

Станмастер

CS250 Дисковый отрезной станок по металлу Bernardo, Австрия

Под заказ

Доставка по Украине

89 257 грн

Купить

Станмастер

CS 350 SA ПОЛУАВТОМАТИЧЕСКИЙ ДИСКОВЫЙ ОТРЕЗНОЙ СТАНОК | циркулярная пила по металлу

Под заказ

Доставка по Украине

196 152 грн

Купить

Станмастер

Высокоскоростной станок ручной отрезной по металлу дисковый Lenker HDM 350 CSAD

На складе

Доставка по Украине

Цену уточняйте

ЧП «Интер Плюс»

CS 350 SA ПОЛУАВТОМАТИЧЕСКИЙ ДИСКОВЫЙ ОТРЕЗНОЙ СТАНОК | циркулярная пила по металлу

Под заказ

Доставка по Украине

201 852 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

CS250 Дисковый отрезной станок по металлу Bernardo, Австрия

Под заказ

Доставка по Украине

85 523 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Отрезная дисковая пила по металлу Metallkraft MTS 356

Под заказ

Доставка по Украине

20 573 — 28 295 грн

от 3 продавцов

20 573 грн

Купить

Компания «КВРС»

Отрезной станок по металлу Элпром ЭОС-355-2650 (металлорез)

Доставка по Украине

4 438. 95 грн

Купить

TehProfi

Отрезной станок по металлу (Металлорез) ProCraft АМ 3200

Доставка по Украине

5 142.15 грн

Купить

TehProfi

Отрезной станок по металлу Элпром ЭОС-355-2650

Доставка по Украине

6 430 — 8 028 грн

от 2 продавцов

6 890 грн

Купить

Baza.novik

Шлифовальный станок дисковый по металлу OPTIMUM OPTIgrind TS 305

Доставка по Украине

8 910 — 17 193 грн

от 6 продавцов

16 258 грн

Купить

Магазин инструмента Лес и Сад

Шлифовальный ленточно-дисковый станок по металлу OPTIgrind GU 25S

Доставка по Украине

16 840 — 24 856 грн

от 6 продавцов

23 621 грн

Купить

Магазин инструмента Лес и Сад

«Ручной ленточнопильный станок HDM 180 МО ручные станки отрезной станок, ленточная пила по металлу

На складе

Доставка по Украине

Цену уточняйте

ЧП «Интер Плюс»

Ручной станок по металлу Lenker HDM 250 SAD ленточная пила по металлу, отрезной станок по металлу

На складе

Доставка по Украине

Цену уточняйте

ЧП «Интер Плюс»

Ленточный станок по металлу Lenker HDM 130 МО отрезной станок для резки металла по резке металла

На складе

Доставка по Украине

Цену уточняйте

ЧП «Интер Плюс»

Смотрите также

EBS 115-230 ленточнопильный отрезной станок по металлу| ленточная отрезная пила Bernardo Австрия

Под заказ

Доставка по Украине

24 961 грн

Купить

Станмастер

EBS 115 — 400 Ленточнопильный отрезной станок по металлу| ленточная пила по металлу Bernardo Австрия

Под заказ

Доставка по Украине

23 661 грн

Купить

Станмастер

Монтажная пила по металлу (труборез) Metabo CS 23-355 торцовочная пила по металлу, отрезной станок (602335000)

Доставка по Украине

по 6 190 грн

от 4 продавцов

7 737. 50 грн

6 190 грн

Купить

GoldenTools — интернет-магазин инструмента

Станок отрезной по металлу 2 кВт, 355 мм, MPT (MCOS3557)

На складе

Доставка по Украине

7 832 грн

Купить

askoMart

Дисковый шлифовальный станок по металлу OPTIMUM OPTIgrind TS 305 (230 V)

Доставка по Украине

16 260 грн

Купить

IN-GREEN

Круг отрезной по металлу HAISSER 350×3,0х25,4 для металлорежущего станка

На складе

Доставка по Украине

110 грн

Купить

TOOLDNEPR

Отрезной станок по металлу Элпром ЭОС-355В (ремень)

Доставка по Украине

7 526 грн

Купить

Глобалпром

Труборез, монтажная пила по металлу LEX LXCM295, 2950Вт Гарантия 1 год Качество Машина отрезная дисковая

На складе

Доставка по Украине

3 879 грн

Купить

PowerDrill

Шлифовальный станок по металлу Optimum Opti Grind GU 20S (400В)

Доставка по Украине

12 474 — 20 779 грн

от 6 продавцов

19 717 грн

Купить

Магазин инструмента Лес и Сад

Шлифовальный станок по металлу OPTIgrind GU 20S (400V)

Доставка по Украине

17 745. 3 — 18 431 грн

от 2 продавцов

19 717 грн

17 745.30 грн

Купить

BanKa-ua

Шлифовальный станок по металлу OPTIgrind GU 25S (400V)

Доставка по Украине

23 621 грн

21 258.90 грн

Купить

BanKa-ua

Шлифовальный станок по металлу OPTIgrind GU 20B

Доставка по Украине

7 744 грн

6 969.60 грн

Купить

BanKa-ua

Шлифовальный станок по металлу OPTIgrind TS 305

Доставка по Украине

14 632.2 — 15 198 грн

от 2 продавцов

16 258 грн

14 632.20 грн

Купить

BanKa-ua

Отрезной станок по металлу по Odwerk 2414

Доставка по Украине

7 470 грн

Купить

интернет-магазин «MK»

Резка металла: 6 советов и приемов

Фото: depositphotos.com

Дома вы не часто будете сталкиваться с ситуациями, требующими резки металла, но есть несколько проектов, с которыми вам придется столкнуться это препятствие, и вы должны знать, чего ожидать. Металлические изделия могут появиться при замене или ремонте воздуховодов ОВКВ, восстановлении металлического покрытия на крыше или при подготовке к проекту по изготовлению металлических изделий, например, строительству душа на открытом воздухе или созданию акцентной стены.

Независимо от проекта, инструменты, используемые для резки металла, и сам материал могут представлять значительный риск для безопасности. Чтобы ваш проект был безопасным и успешным, запомните эти шесть полезных советов, предложений и напоминаний.

Фото: depositphotos.com

1. Убедитесь, что вы носите подходящее защитное снаряжение.

Хотя это может показаться здравым смыслом, слишком часто случается так, что профессионал или опытный домашний мастер настолько комфортно работает с материалами, что пренебрегает средствами индивидуальной защиты (СИЗ). При резке металла вы должны носить перчатки, чтобы защитить руки от вибрации и чрезмерного трения, которые могут возникнуть. Вы также должны носить защитные очки, чтобы защитить глаза, обеспечивая при этом четкую видимость, и маску для лица, чтобы защититься от случайных волокон, которые могут развеваться ветром. Обувь со стальным носком никогда не будет плохой идеей, а простой набор берушей спасет вас от повреждения слуха, которое начинает проявляться уже при 85 дБ. Для справки: торцовочная или торцовочная пила может издавать звук до 100 дБ. Не жертвуйте своим слухом ради комфорта, примите меры предосторожности.

2. Выберите правильный диск для правильного материала.

Чтобы качественно разрезать нужный материал и избежать сколов, зазубрин и других опасных поломок, которые могут привести к разлету металлических частей по рабочей станции, важно выбрать правильное лезвие.

Отрезные и шлифовальные круги обозначаются как черные или цветные. Диски из черных металлов идеально подходят для резки металлов, содержащих железо, таких как нержавеющая сталь или чугун. Выбирайте полотно из цветного металла при резке более мягких металлов, таких как алюминий или медь.

Advertisement

Для достижения наилучших результатов используйте алмазный диск, предназначенный для резки металла, с которым вы работаете. Их превосходная прочность и твердость помогут вам делать более аккуратные разрезы, а ваше лезвие прослужит дольше.

3. Отрезная пила – лучший выбор домашнего мастера для резки металла.

Резка металла может быть сложным процессом, но его можно упростить, выбрав правильный инструмент для работы. Хотя отрезная пила не лучший вариант для работы с большими листами металла, в целом это лучший инструмент с точки зрения настройки, времени резки, стабильности, простоты использования, портативности и качества резки. Разработанный для резки под точно выверенными углами, вы можете легко отрегулировать лезвие так, чтобы оно опускалось по прямой линии или под углом 45 градусов или меньше.

Основание позволяет сосредоточиться на укладке материала для идеального реза, вместо того чтобы пытаться правильно расположить руку с циркулярной пилой или шлифовальной машиной, что может легко привести к ошибкам. Благодаря своей универсальности отрезную пилу можно разместить на верстаке или даже на полу, чтобы обеспечить фиксированную зону резки для вашего проекта.

Отрезные пилы можно использовать с абразивным диском, хотя он быстро изнашивается и не обеспечивает такой хорошей отделки, как диски с твердосплавными напайками. Лезвия для резки твердосплавных металлов бывают разных размеров и типов, включая как черные, так и цветные металлы. Они сокращают количество искр и мусора и, как правило, служат дольше, хотя и имеют более высокую цену.



Фото: depositphotos.com

4. Выбирайте технику для качественного результата.

Для каждого типа металла требуется немного другая техника, чтобы гарантировать, что материал удерживается на месте и имеет достаточную поддержку, однако существует базовая формула, которой вы должны следовать, чтобы получить желаемые результаты.

Advertisement

  • Прежде чем начать, определитесь с типом лезвия и типа инструмента, который вы будете использовать. Выберите лезвие из черных или цветных металлов в зависимости от вашего металла и инструмент, соответствующий типу и размеру металла, с которым вы работаете.
  • Не забывайте надевать средства индивидуальной защиты во время установки и очистки, чтобы избежать несчастных случаев, которые могут произойти вне самого разреза. После того, как вы выбрали правильный инструмент для работы, измерьте материал и отметьте область, которую вы хотите вырезать, магазинным карандашом или стираемым маркером.
  • Положите материал на плоскую поверхность и закрепите его одним или несколькими зажимами, чтобы он не двигался. При использовании отрезной пилы или любого другого стационарного электроинструмента металл должен быть выровнен с лезвием, чтобы вы могли начать резку. Если вы используете ручной инструмент, вам нужно будет найти лучшее место для начала резки. Внимательно проверьте, где лезвие вашего инструмента будет резать материал, и если вы уверены, что оно совпадает с отметкой, которую вы сделали ранее, вы можете начать резать металл.
  • Не торопитесь и обратите внимание на точность пилы.  Более толстые материалы режут медленнее, поэтому будьте осторожны, не пытайтесь протолкнуть лезвие через металл слишком быстро. Если вы свободно режете угловой шлифовальной машиной, лобзиком или циркулярной пилой, точность, вероятно, будет вашей самой большой проблемой. При условии, что вы используете правильное лезвие, инструмент и рабочую зону для вашего материала, вы также можете лучше контролировать результат своего проекта, не забывая резать медленно, следя за тем, чтобы материал не двигался.



Фото: depositphotos.com

5. Знайте, когда мобильность предпочтительнее.

Несмотря на то, что отрезная пила лидирует почти во всех категориях, ее использование имеет несколько ограничений. Во-первых, цена, во-вторых, мобильность. Разрезать металлическую трубу или другие длинные узкие куски металла легко с помощью отрезной пилы, но если вы работаете с листовым металлом, вам будет сложно пропустить металл по всей ширине через стационарную отрезную пилу. Тут в дело вступает угловая шлифовальная машина.

Advertisement

Угловые шлифовальные машины дешевле и более портативны, чем отрезные пилы. Их легко держать в руке, и они особенно эффективны, когда используются для вырезания мелких и точных деталей из более крупного материала. Угловые шлифовальные машины могут быть оснащены либо шлифовальным диском для более толстого металла, либо отрезным диском. Просто убедитесь, что вы сопоставили свой диск из железа с материалом из железа, а диск из цветного металла с материалом из цветного металла.



Фото: depositphotos.com

6. Выберите правильный инструмент для ручной резки металла.

Для домашнего мастера, который ищет одноразовую альтернативу, которая не опустошит ваш кошелек, ручная резка металла может быть лучше. Лучшими ручными инструментами для резки металла, которые вы найдете, являются ножницы по металлу (для листового металла) и ножовка (для отрезания труб, труб, уголков и т. д.).

Ножницы по металлу напоминают ножницы и работают почти так же. Они долговечны, недороги и просты в использовании, что делает их идеальным выбором для любого мастера, работающего с листовым металлом. Однако эти удобные инструменты не подходят для резки металлов толще 18-го калибра. Здесь на помощь приходит ножовка.

Ножовки прекрасно подходят для проникновения в труднодоступные места, резки металла под странными углами и работы с уже существующими материалами, которые нельзя уложить на верстак. Когда они оснащены лезвием для резки металла, их можно использовать для стали, алюминия, меди и практически любого другого металла. Они недороги и просты в использовании, но основным недостатком почти любого ручного инструмента является количество усилий, которые вам придется приложить для их использования. Будьте готовы к тренировке, если вы используете ножовку в течение длительного периода времени.

Реклама

10 простых способов быстрой резки металла

Наши лучшие советы по правильному выполнению вашего проекта.

1 / 11

Семейный мастер на все руки

Быстрая резка металла

Нет ничего плохого в использовании старой хорошей ножовки по металлу, но есть более быстрые и простые способы резки металла. Мы покажем вам советы по работе с электроинструментами и способы резки металлов различных типов и толщины, с которыми чаще всего приходится сталкиваться домашним мастерам.

И если вы хотите построить нестандартную машину или просто починить треснувшую палубу газонокосилки, обучение сварке значительно улучшит вашу игру «Сделай сам».

2 / 11

Семейный мастер на все руки

Откажитесь от абразивных шлифовальных дисков

Угловая шлифовальная машина, оснащенная абразивным диском для резки металла, хорошо подходит для резки всех видов металла, включая болты, уголки, арматуру и даже листовой металл. Но диски быстро изнашиваются, медленно режут и уменьшаются в диаметре по мере их использования. Вместо этого мы рекомендуем использовать алмазный диск, предназначенный для резки черного металла. Они прослужат намного дольше, режут быстрее и чище и изнашиваются намного медленнее, чем абразивные диски.

3 / 11

Резка металла циркулярной пилой

Возможно, это не очевидный выбор, но с правильным диском циркулярная пила — отличный инструмент для резки металла. В нашем тесте он прорезал арматуру, как горячий нож сквозь масло. Вы можете резать низкоуглеродистую сталь толщиной примерно до 3/8 дюйма, используя лезвие для резки черных металлов. Однако будьте осторожны! Горячая металлическая стружка будет летать повсюду. Наденьте защитное снаряжение, не допускайте посторонних и покройте металлической стружкой все, что вы не хотите. Существует два типа: недорогие лезвия со стальными зубьями и лезвия с твердосплавными зубьями. Лезвия с твердосплавными зубьями дороже, но служат дольше.

Не имеет значения, являетесь ли вы давним мастером-сделай сам или только начинаете работу над некоторыми проектами, есть несколько инструментов, которые имеют решающее значение для выполнения работы.

4 / 11

Резка алюминия с помощью торцовочной пилы

С помощью торцовочной пилы и лезвия, предназначенного для резки цветных металлов, легко делать точные пропилы на алюминиевых стержнях, трубах и уголках (см. этикетку). Если корпус двигателя вашей пилы открыт и может собирать металлическую стружку, закройте отверстия куском ткани, чтобы защитить обмотки двигателя и подшипники, пока вы режете алюминий. (Не забудьте снять его, когда пила вернется в обычный режим работы, иначе двигатель перегреется.) Захват алюминия деревянной подложкой, как показано, снижает опасность разлета металлических осколков и облегчает удержание металла на месте для резки. Этот совет особенно важен, когда вы режете тонкостенные детали. Без подложки лезвие часто цепляется за металл, деформирует его и делает непригодным для использования.

5 / 11

Семейный мастер на все руки

Советы по безопасной резке металла

При резке или шлифовке металла повсюду остаются крошечные стружки или осколки металла. И они могут быть горячими и острыми. Во избежание травм глаз, порезов, ожогов и других травм при резке металла соблюдайте следующие правила:

  • Прочтите и соблюдайте меры предосторожности, напечатанные на отрезных дисках и дисках по металлу.
  • Носите защитные очки, защитную маску и средства защиты органов слуха.
  • Накройте все открытые участки кожи перчатками, рубашкой с длинными рукавами и брюками.
  • Прежде чем прикасаться к свежесрезанному металлу, дайте ему остыть.
  • Надевайте перчатки при работе с металлом, который может иметь острые края.
  • Надежно зажмите металл перед его резкой.
  • Никогда не позволяйте никому приближаться к вам, пока вы режете металл, если они не используют средства защиты органов слуха и зрения.

6 / 11

Резка нержавеющей стали шлифовальным кругом

Существует множество типов нержавеющей стали, и некоторые твердые сорта трудно резать. Для небольших работ, таких как резка плитки фартука из нержавеющей стали, отлично подойдет вращающийся инструмент, оснащенный абразивным диском для резки металла. Для более крупных работ установите абразивный диск в угловую шлифовальную машину.

7 / 11

Simple Score and Snap

Подрядчики и кровельщики, работающие с сайдингом, регулярно надрезают и защелкивают алюминиевый сайдинг и гидроизоляцию, чтобы получить прямые и точные разрезы. И вы можете использовать ту же технику в любое время, когда вам нужен прямой рез алюминия или другого тонкого листового металла, даже стали. Зажмите или держите линейку или угольник вдоль меток резки и сделайте надрезы кончиком острого лезвия универсального ножа. Затем несколько раз согните лист вперед и назад, чтобы он защелкнулся. Вы можете использовать тот же прием, чтобы разрезать металлические шпильки. Отрежьте две стороны. Затем проведите линию между надрезами и согните шпильку, чтобы сломать ее.

8 / 11

Работа в труднодоступных местах с помощью осциллирующего инструмента

Когда доступ ограничен или вам нужно выполнить пропил заподлицо, осциллирующий инструмент с режущим лезвием по металлу решит эту проблему. Заржавевшие монтажные гайки на унитазах и смесителях легко срезать вибрирующим инструментом. Вы также можете использовать осциллирующий инструмент для резки сантехнических труб, автомобильных болтов, гвоздей и других металлических предметов в местах, где инструмент большего размера не подходит. Просто убедитесь, что лезвие предназначено для резки металла.

9 / 11

Семейный мастер на все руки

Подберите лезвие к металлу

С помощью подходящего лезвия или шлифовального круга вы сможете резать практически любой металл. Главное, чтобы лезвие соответствовало материалу. Металл бывает двух видов: черный и цветной. (Термин «черный» происходит от латинского слова «ferrum», что означает «железо».) Любой металл, содержащий железо, является черным металлом и требует лезвия для резки черных металлов. Стальной уголок, стальная кровля, арматура и стальные болты являются примерами строительных материалов из черных металлов. Большинство лезвий и дисков для резки металла предназначены для резки цветных или черных металлов.

Двумя наиболее распространенными цветными металлами, которые приходится резать домашним мастерам, являются алюминий и медь. Цветные металлы обычно мягче и их легче резать, чем черные металлы.

10 / 11

Режьте умнее: используйте сабельную пилу

В следующий раз, когда вы потянетесь за ножовкой, возьмите сабельную пилу. Установите полотно для резки металла на сабельную пилу, и вы получите мощную ножовку для резки болтов, стержней, труб и уголков. Сабельная пила с лезвием для резки металла также отлично подходит для реконструкции сноса, когда нужно отрезать гвозди и трубы. Вот несколько советов по резке металла сабельной пилой:

  • Установите пилу прямо, а не качайтесь, если есть выбор.
  • Продлите срок службы пилы за счет снижения скорости пилы.
  • Выберите полотно с 20–24 TPI (зубьев на дюйм) для тонкого металла, от 10 до 18 TPI для металла средней толщины и около 8 TPI для толстого металла.
  • Купите диски с биметаллическими или твердосплавными зубьями, чтобы увеличить срок их службы.

11 / 11

Нарезка металлической решетки и сетки с помощью шлифовального станка

Металлическую рейку и металлическую ткань можно резать ножницами по металлу, но есть способ попроще. Установите алмазный диск в угловую шлифовальную машину и используйте его как пилу, чтобы разрезать сетку. Мы рекомендуем использовать алмазный диск, помеченный как диск для резки черных металлов, но многие мастера используют обычный алмазный диск для каменной кладки с хорошими результатами.

Первоначально опубликовано: 18 апреля 2018 г.

Как выбрать металлорежущий станок?

Дисковые фрезы, циркулярные пилы, ленточные пилы по металлу и угловые шлифовальные машины: инструменты, созданные для производства идеальных металлических профилей! Будь то на раме или переносной, для мастерской или строительной площадки, для каждого отличительного разреза есть соответствующий станок для резки металла! Попрощайтесь с ножовкой и поприветствуйте современные инструменты!

Важные характеристики

  • На раме
  • Циркулярные пилы
  • Ленточные пилы по металлу
  • Угловая шлифовальная машина
  • Мощность
  • Глубина пропила
      7
    • Цепи
        Ergonomics!

        В прошлом этот массивный инструмент для мастерских часто был итальянского или немецкого происхождения, состоящий из огромного лезвия , смазанного растворимым маслом, и оснащенного автоматической системой подачи с регулируемыми настройками. Эти функции позволяют пользователю 9с 0011 по сократить большое количество разделов . Профессионал, которому поручена подача металла и регулировка длины, в основном должен только следить за тем, чтобы операция шла гладко!

        Несколько машин могут легко работать вместе одновременно. Еще одним вариантом резки стали является гигантская ленточная пила , которая является важным дополнением к постоянно растущему парку машин. Однако эти внушительные режущие машины начали заменяться более компактными, быстрыми и дешевыми альтернативами. Прогресс! Это может только сделать инструменты, которые мы используем, еще лучше!

        Если вам нужно резать металл в мастерской или на месте, у вас есть выбор между стационарной и переносной пилой или станками для резки.

        Станок для резки металла в мастерской

        Интенсивное использование

        Для частого и интенсивного использования в мастерской:

        • Дисковый резак 350 мм  на раме;
        • Дисковая фреза/фреза A поворотная ;
        • Ленточная пила по металлу на раме.

        Станок для резки металла на объекте

        Интенсивное использование Для частого и интенсивного использования на объекте:

        • A переносной дисковый резак- с диском до 350 мм ;
        • Переносная ленточная пила по металлу ;
        • Шлифовальный станок A 115, 125 или 230 мм .

        Периодическое использование

        Угловая шлифовальная машина 9 для универсального использования, которое может быть как интенсивным, так и эпизодическим на строительных площадках.0011  (диаметром 115 или 230 мм) — идеальный инструмент для резки металлов и различных материалов (различные диски, быстрая сборка) с легкостью и скоростью.

        Ознакомьтесь с каталогом ManoMano
        Ленточная пила по металлу

        Станок для резки металла, установленный на раме, подходит только для мастерской. Он может производить как идеальные  прямые  , так и угловые пропилы, независимо от угла, благодаря поворотному сиденью и градуированному сопротивлению, сегментированному в определенных градусах. переключатель  и аварийный «пробить» кнопку для любых непредвиденных обстоятельств. Основной частью этого инструмента является абразивный диск шириной 350 мм . Эта расходуемая деталь состоит из конгломерата корунда (минерала, почти такого же твердого, как алмаз) и наждака , а также других компонентов, которые наклеены на покрытую поверхность , ограничивающую выброс частиц, особенно если диск когда-нибудь случайно лопнул. Поскольку его основная ответственность заключается в изнашивании в процессе резки, диск следует заменять, когда он используется до такой степени, что он больше не может резать секцию за один раз (средняя толщина от 2 до 4 мм).

        Скорость вращения станка для резки металла обычно составляет около 3800 об/мин . Использование этой машины производит огромные искры и брызги частиц, которые должны быть направлены на безопасную поверхность, такую ​​как стальной лист l, чтобы ограничить риск возгорания. Помимо размеров диска, которые должны быть четко обозначены на самом диске, применимый стандарт , его скорость вращения , гранулометрический состав и руководство по продукту также должно быть видно .

        Основными факторами, на которые следует обратить внимание, являются режущая производительность и ее мощность , выраженная в ваттах. Окончательная конфигурация – это лазерный прицел  , который значительно повышает точность разреза. Целесообразно добавить одну или две тележки типа эстакады, состоящей из прямой или r V-образной рамы , на которую укладываются секции для поддержки их при входе в металлорежущий станок.

        Особенности

        Предназначен для мастерской, он состоит из рамы , на которой расположен  дисковый резак, с элементами управления безопасностью и переключением передач . Тиски оснащены функцией быстрой затяжки. Основание или головка станка  может поворачиваться для резки под углом от 0° до 45° .

        Обычно продается в диапазоне  400 В, мощность может варьироваться от  1800 до 2500 Вт — чем мощнее дисковый резак, тем легче он сможет резать большие участки.

        Его диск, оснащенный зубьями из карбида вольфрама, смазывается растворимым маслом через насос, который часто устанавливается в раму, в которой также есть место для инструментов и запасных частей. Диск защищен съемной крышкой для возможности его замены.

        Опускание режущего механизма осуществляется вручную с помощью рычага, расположенного в верхней части машины.

        Регулируемая настройка глубины обычно также входит в стандартную комплектацию станков для облегчения повторяющихся резов. Станок имеет преимущество за счет скорости резки и чистоты (отсутствие заусенцев).

        Ознакомьтесь с каталогом ManoMano
        Масло

        Ленточные пилы также делятся на две категории: мастерская и переносные .

        Стационарная ленточная пила по металлу

        A Стационарная ленточная пила по металлу — это машина, установленная на раме для работы на возвышении. Оснащен тиски и система прогрессивного опускания с помощью регулируемого цилиндра , ленточная пила может производить пропилы под углом. Увеличенная ширина реза является одной из его сильных сторон. Лезвие также можно смазывать для получения четких и точных разрезов.

        Переносная ленточная пила по металлу

        Переносная ленточная пила по металлу позволяет работать непосредственно на поверхности, которую необходимо разрезать. Аккумуляторные, удобные и легкие. Нередко можно увидеть, как автомастерские используют их для вырезания автомобильных кабин!

        Это, безусловно, наиболее часто используемая модель, поскольку она доступна как в переносном, так и в стационарном вариантах. Фиксированный дисковый резак Фиксированный дисковый резак состоит из основания, на котором установлен дисковый резак, который с помощью ручки опускается на то, что необходимо разрезать. Он оснащен прогрессивным зажиганием , вокруг  2200 Вт мощности , 2200–4000 об/мин и диском шириной 350 мм для глубины резания в диапазоне от 115 до 140 мм . Основание оснащено тисками — исключительно для обслуживания — и может быть закреплено на столешнице. В зависимости от модели они будут иметь более или менее продуманный защитный кожух, защищающий пользователя от любых снарядов во время резки.

        Мобильный дисковый резак Мобильный дисковый резак выглядит точно так же, как шлифовальный станок . Его технические характеристики идентичны стационарной модели, за исключением того, что в его распоряжении имеется несколько различных диаметров дисков ( 125, 180, 230, 355 мм) и его мощность и об/мин могут варьироваться . Некоторые модели могут иметь роликовые корпуса и подключаться к пылесосу. Делая окончательный выбор, помните, что чем мощнее дисковый резак и чем больше оборотов он производит, тем легче он будет резать материалы — при условии, конечно, что у вас качественный диск!

        Ознакомьтесь с каталогом ManoMano
        Дисковый резак

        Угловая шлифовальная машина с режущим диском диаметром 115, 125 или 230 мм очень часто используется на строительной площадке, потому что она универсальна , 1 мощная 1 1 легкая 1 1 .

        Эта машина, доступная в версии 220/230 В и имеющая мощность от 1400 до 2200 Вт , использует диски, назначение которых точно определено, и нельзя использовать каким-либо другим образом . Его малый вес и маневренность делают его незаменимым инструментом.

        Любые доделки или затрудненный доступ к поверхности в основном обеспечивает 125 мм шлифовальная машина, а крупномасштабная резка выполняет роль 230 мм модель . Эти шлифовальные машины также могут быть пневматическими. Среднее потребление воздуха угловой шлифовальной машиной варьируется и зависит от диаметра диска . Использование компрессора с стабильный поток , способный снабжать пневматический шлифовальный станок, оставляя запас безопасности, если вы не хотите, чтобы ваш станок остановился в середине реза!

        Ознакомьтесь с каталогом ManoMano
        Шлифовальный станок

        Использование металлорежущих станков, описанных выше, требует повышенного уровня  фокус  и концентрации .

        Защита людей и окружающей среды от возможных снарядов – это первое, что необходимо обеспечить, затем следует  индивидуальные средства защиты — каски, перчатки, защитные очки, средства защиты органов слуха и фартуки.

        Всегда старайтесь предвидеть, что может произойти. Можете ли вы разобрать, куда упадет кусок после того, как он будет отрезан, прежде чем вы начнете?

        Используйте эстакады и тележки, чтобы упростить задачу.

        Ознакомьтесь с каталогом ManoMano
        Козелки

        Откройте для себя наши цепные пилы по металлу!

        Я прошел обучение на трубщика и трубосварщика, и после 35-летнего путешествия по Великобритании я стал начальником слесарного цеха, затем дизайнером и, наконец, главным инженером. Я спроектировал и построил мастерскую, где делаю скульптуры из металла: мне удалось найти райский уголок, где я могу дать волю своему воображению. Аукционы и гаражные распродажи для меня не секрет. Я нахожу там необычные предметы и старые инструменты, которые собираю или превращаю в произведения искусства. Я также люблю украшения, живопись на холсте и садоводство. Я разрабатываю новые технологии, касающиеся инструментов. Разделить мою страсть и посоветовать вам в выборе материалов – настоящее удовольствие.

        Продукты, относящиеся к данному руководству

        Резак для винила VEVOR, плоттер для винила 34 дюйма / 870 мм, автономный режущий станок с ЖК-дисплеем, настольный дизайн, регулируемое усилие и скорость для плоттера для изготовления вывесок, доступны с COM, USB и U -Диск Windows

        34-дюймовый ручной USB-плоттер для резки винила в автономном режиме

        Поддержка USB в автономном режиме для работы, точной резки и компактной конструкции Программное обеспечение SIGNMASTER. Оно позволяет вам вырезать профессиональные индивидуальные дизайны и вывески с помощью режущих машин, давая вам возможность использовать ваши шрифты, импортировать пользовательские изображения и рисовать свои формы! НЕ совместимо с системой IOS.

      • U-Disk Offline Operation

      • Точная резка

      • Эффективная ЖК-панель

      • Интегрированный конструкция каретки

      • Мощный конструкция для множества использования

      • 9007
      • .

        VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

        Почему выбирают ВЕВОР?

        • Высокое качество Tough
        • Невероятно низкие цены
        • Быстрая и безопасная доставка
        • 30-дневный бесплатный возврат
        • Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

          Почему выбирают ВЕВОР?

          • Premium Tough Quality
          • Невероятно низкие цены
          • Быстрая и безопасная доставка
          • 30-дневный бесплатный возврат
          • Внимательное обслуживание 24 часа в сутки 7 дней в неделю

          Три порта через соединительный плоттер2 для замены 900 винил3 900 , COM, USB и U-диск. Высокая совместимость и гибкий ввод поддерживают автономную обработку с U-диском и прямую печать без установки драйвера принтера. Прилагаемое программное обеспечение SignMaster совместимо с Windows XP/VISTA/7/8/10. НЕ совместим с системой Mac.

          Не отклоняться на большое расстояние

          Установленные сзади регулируемые прижимные ролики с двойной пружиной, алюминиевая накатная палочка, высокоточные прижимные колеса и шкала встроены для облегчения разрезания виниловых материалов различной толщины. Это обеспечивает устойчивую подачу бумаги виниловым плоттером без замятия бумаги.

          Цифровой ЖК-дисплей

          Машина для резки винила оснащена ЖК-экраном с подсветкой для повышения четкости и удобства. Оснащенный интуитивно понятной цифровой панелью для периодического контроля качества резки, он дает пользователям полный контроль над всем процессом.

          Превосходная каретка

          Превосходная каретка способна уравновешивать усилия на двух концах, помогая легко менять бумагу, даже более широкие материалы можно резать без усилий. Можно установить как держатель лезвия, так и держатель ручки. Долгий срок службы и хорошая применимость.

          Desktop Design

          Каждый угол нашего винилового плоттера скруглен во избежание случайных царапин. Небольшой размер, его можно легко поставить на стол и легко носить с собой. Улучшенный внешний вид больше соответствует эстетике.

          Широкое применение

          Резак для винила способен безупречно резать стандартный винил, термотрансферный винил, бумагу, картон и маски для краски. Обеспечивает превосходный контроль в области рекламы, различных украшений, ручной работы, дополнительных материалов и т. д.

          Технические характеристики

          • Максимальная подача бумаги: 34,3 дюйма / 870 мм

          • Макс. ширина резака: 30,7 дюйма / 780 мм

            03

            3

          • Давление резца: 10–500 г

          • Скорость резания: 10–800 мм/с

          • Точность повторения: 0,0004 «/0,01 мм

          • Количество зажимающих роликов: 3

          • Память: 16 МБ

          • .

          • Валовый вес: 49 фунтов / 22,22 кг

          • Размер продукта: 40 «x 20,4″ x 41 » / 101,6 x 51,8 x 104,1 См

          Содержание пакета

          Жесткое оборудование и инструменты, заплатить меньше

        .

        VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

        Почему выбирают ВЕВОР?

        • Высокое качество
        • Невероятно низкие цены
        • Быстрая и безопасная доставка
        • 30-дневный бесплатный возврат
        • Круглосуточный внимательный сервис

        Прочное оборудование и инструменты, платите меньше

        VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

        Почему выбирают ВЕВОР?

        • Премиальное прочное качество
        • Невероятно низкие цены
        • Быстрая и безопасная доставка
        • Бесплатный возврат в течение 30 дней
        • Внимательное обслуживание 24/7

        34-дюймовый ручной USB-плоттер для резки винила

        Поддержка USB Компактная и точная резка9 0 0 03

      • Этот 34-дюймовый профессиональный плоттерный плоттер с напольной подставкой отличается простой в использовании конструкцией и программным обеспечением SIGNMASTER. Он позволяет вам вырезать профессиональные индивидуальные дизайны и вывески с помощью режущих машин, предоставляя вам возможность использовать свои шрифты, импортировать пользовательские художественное произведение и рисуйте свои фигуры! НЕ совместимо с системой IOS.
      • Автономная работа U-Disk
      • Precise Cutting
      • Эффективная ЖК-панель
      • Интегрированная конструкция каретки
      • Мощная конструкция для многократного использования

      Три порта для замены

      Подключение через COM-плоттер USB и U-диск. Высокая совместимость и гибкий ввод поддерживают автономную обработку с U-диском и прямую печать без установки драйвера принтера. Прилагаемое программное обеспечение SignMaster совместимо с Windows XP/VISTA/7/8/10. НЕ совместим с системой Mac.

      Не отклоняться на большое расстояние

      Установленные сзади регулируемые прижимные ролики с двойной пружиной, алюминиевая накатная палочка, высокоточные прижимные колеса и шкала встроены для облегчения разрезания виниловых материалов различной толщины. Это обеспечивает устойчивую подачу бумаги виниловым плоттером без замятия бумаги.

      Цифровой ЖК-дисплей

      Машина для резки винила оснащена ЖК-экраном с подсветкой для повышения четкости и удобства. Оснащенный интуитивно понятной цифровой панелью для периодического контроля качества резки, он дает пользователям полный контроль над всем процессом.

      Превосходная каретка

      Превосходная каретка способна уравновешивать усилия на двух концах, помогая легко менять бумагу, даже более широкие материалы можно резать без усилий. Можно установить как держатель лезвия, так и держатель ручки. Долгий срок службы и хорошая применимость.

      Desktop Design

      Каждый угол нашего винилового плоттера скруглен во избежание случайных царапин. Небольшой размер, его можно легко поставить на стол и легко носить с собой. Улучшенный внешний вид больше соответствует эстетике.

      Широкое применение

      Резак для винила способен безупречно резать стандартный винил, термотрансферный винил, бумагу, картон и маски для краски. Дает вам превосходный контроль в области рекламы, различных украшений, ручной работы, дополнительных материалов и т. д.

      Содержимое упаковки

      • 1 x 34-дюймовый плоттер для резки винила
      • 1 x Программное обеспечение SignMaster
      • 1 x Держатель лезвий
      • 3 x Лезвия
      • 1 держатель ручки
      • 3 кабеля (USB/последовательный/кабель питания)
      • 1 X USB Flash Disk
      • 1 x Руководство пользователя
      • 1 x Комплект подставки для пола

      Спецификации

      • Макс. Подавка бумаги: 34,3 в / 870 мм
      • MAX WIWET: 30.7 In / 780 MM
      • MAX. Давление: 10–500 г
      • Скорость резания: 10–800 мм/с
      • Точность повторения: 0,0004″/0,01 мм
      • Количество прижимных роликов: 3
      • Память: 16 МБ
      • Память: 16 МБ
      • 0 Позиционирование: 5 ДМ/ПЛ, ХП/ГЛ
      • Вес брутто: 49 фунтов / 22,22 кг
      • Размер продукта: 40″ x 20,4″ x 41″ / 101,6 x 51,8 x 104,1 см

      Все, что нужно знать о высечке

      резки, вам нужны разъяснения или у вас есть конкретный вопрос в области высечки, мы здесь, чтобы дать вам несколько ответов!

      Кроме того, см. внизу этой страницы дополнительные ресурсы по высечке, включая советы, рекомендации и многое другое! Ищете машины, инструменты и расходные материалы для высечки? Здесь вы найдете тысячи расходных материалов для высечки.

      Что такое высечка?

      Высечка – это широкое понятие, но в ремесленном деле высечка относится к процессу, в котором вы используете машину для массового производства вырезанных фигур. Вы можете создавать одну и ту же форму с одинаковыми размерами снова и снова, не используя ножницы, трафареты или канцелярский нож. Это экономит время и делает вырезанные формы профессиональными и последовательными каждый раз .

      Что такое высекальная машина?

      Машины для высечки или машины для изготовления карт — это машины, которые вырезают формы из бумаги, ДСП (подобной картону, но более толстой и плотной), ткани и других материалов. Большинство людей, которые регулярно высекают, имеют личные высекальные машины размером с небольшую тостерную печь. Эти машины могут стоять на вашем верстаке или рабочем месте или храниться на небольшом участке и выдвигаться при необходимости. Существуют даже крошечные настольные версии, такие как Sidekick или Mini Evolution, и компактные складные версии, такие как Sizzix Big Shot Foldaway.

      Как и любой другой прибор или инструмент, существует множество марок высекальных машин, каждая из которых немного отличается от другой. Вы также можете проверить этот ресурс для высекальных машин. Он даст вам обзор различных стилей, чтобы вы могли выбрать машину, соответствующую вашим потребностям.

      Что такое ручная высекальная машина?

      Ручные высекальные машины приводятся в действие легко поворачиваемой рукояткой или рычагом и используют специальные металлические формы для резки бумаги и других материалов. Иногда эти машины также будут иметь компонент с питанием, который поможет управлять машиной с помощью электричества. Когда материал и металлическая матрица проходят через ролики машины, они оказывают давление, и матрица вырезает бумагу или другой материал по форме матрицы.

      Самые популярные ручные машины производятся компаниями Sizzix, We R Memory Keepers и Spellbinders.

      Что такое цифровая высекальная машина?

      Цифровые высекальные машины питаются от электричества и управляются компьютерным программным обеспечением или картриджами. Цифровые резаки не требуют стальных штампов, потому что они имеют внутри машины лезвие, которое режет бумагу или другие материалы. Вы можете выбрать форму, которую хотите создать, с помощью программы на компьютере, телефоне, планшете или специального картриджа для машины.

      Самые популярные цифровые высекальные машины производятся компаниями Silhouette и Cricut компании ProvoCraft. Цифровые высекальные прессы выглядят как бытовые принтеры и подключаются к вашей машине через порт USB или технологию Bluetooth, подобно принтеру или другому аксессуару. Вы можете приобрести цифровые файлы , которые нужно вырезать, или картриджи с предварительно загруженными изображениями!

      Что такое кубик?

      При высечке штампы представляют собой металлические предметы с приподнятой острой площадкой для резки. По внешнему виду и действию они похожи на формочки для печенья — форма штампа — это форма, которая будет вырезана на вашей бумаге.

      Есть несколько разных типов штампов. Матрицы со стальными линейками острые и защищены пеной или пластиком (для вашей безопасности). Они, как правило, более долговечны, так как предназначены для резки более толстых материалов или нескольких разрезов одновременно. Тонкие металлические штампы не такие острые и не могут резать такие толстые материалы, как штампы со стальными линейками. Они больше похожи на ваши традиционные формочки для печенья — металлическая форма, без пены или пластика вокруг, они легче и их легче хранить.

      Штампы бывают самых разных размеров и стилей. Есть основные формы, слова, чувства, замысловатые цветы, тонкое кружево, животные, формы еды и почти все, что вы можете придумать. С таким большим выбором штампов найдется штамп для любой цели и случая!

      Для чего используются высекальные машины?

      Несмотря на то, что высекальные машины различаются (вам следует ознакомиться с техническими характеристиками перед покупкой), все высекальные машины режут бумагу. Большинство из них также режет войлок, пенопласт, тонкую ткань и винил, хотя следует отметить, что только штампы со стальной линейкой могут резать ДСП. Некоторые могут даже резать пробковый картон, кожу, резину и губку!

      Машины для высечки можно использовать для изготовления наклеек, конвертов, открыток, подарочных ярлыков, пакетов для угощений, сувениров для вечеринок, открыток-шейкеров, коробок-подушек и многого другого. Они используются производителями карт, скрапбукерами, мастерами по изготовлению бумаги, квилтерами и обычными мастерами. Они даже используются в классах для облегчения обучения и создания проектов.

      Какая высекальная машина лучше?

      Это действительно зависит от ваших потребностей и того, что вы ищете. Sizzix Big Shot — самая популярная ручная высекальная машина. Тем не менее, есть много разных машин с множеством разных функций, плюсов и минусов. При покупке высекальной машины важно прочитать описания продуктов и обзоры, чтобы увидеть, для чего каждая машина лучше всего, и что другие люди могут сказать о них и своем опыте.

      Если вы думаете о покупке высекальной машины, эта статья поможет вам принять правильное решение.

      Откуда произошло название высечки? Почему это называется вырубкой?

      Происхождение слова восходит к 1300-50, среднеанглийский де . На латыни слово «дано» равно datum . Слово «умереть», как оно есть сегодня, в этом контексте, предположительно, происходит от этого происхождения, «данный, положенный, помещенный», следовательно, также означающий «сыгранный или отлитый».

      В то время штампы относились к процессам штамповки, таким как создание монет или литье предметов, обычно из металла, изготовленных из штампов. В 1800-х годах было создано новое изобретение для массового производства – высечка. Старый термин «штамп» (создание путем механического воздействия) был объединен с «вырезать» (акт вырезания формы), чтобы создать термин «вырубка». Неизвестно, кто первым ввел термин «высечка», появившийся в английском лексиконе в середине 1800-х годов.

      Кто изобрел высечку?

      Высечка была изобретена в середине 1800-х годов, чтобы упростить производство обуви. Поскольку подошвы обуви раньше вырезались вручную, как правило, из кожи, этот процесс был трудоемким, трудоемким и дорогим. Изобретение высекальной машины произвело революцию в работе сапожников и сделало обувь намного более стабильной, поскольку формы всегда вырезались одного размера и одним и тем же способом, а не вручную. Это означало, что обувь теперь могла иметь стандартный размер.

      В начале 1900-х годов по мере развития технологий развивались и высекальные машины. Изобретение ручного кривошипно-высекального станка позволило использовать штампы разных размеров и форм, а это означало, что сапожники могли создавать любую часть обуви, которая им была нужна, с помощью машины, причем одной и той же машины. Обувь стало легче делать, а также она стала намного доступнее для всех людей.

      Только в 1977 году Боб и ЛаДорна Эйхенберг, создатели Ellison, изобрели первую ручную высекальную машину для потребителей. С тех пор машины для высечки росли и трансформировались вместе с процветающей ремесленной промышленностью! Круто, правда?

      Кто использует высечку?

      Высечка используется при производстве различных изделий, таких как обувь и другие изделия, путем быстрой и эффективной резки компонентов с идеальным вырезом каждый раз. В производственных процессах, подобных этому, обычно используются большие промышленные высекальные машины, чтобы ускорить процесс и выдерживать постоянное давление большой рабочей нагрузки.

      Ремесленники также используют высечку, как правило, с помощью личных машин для высечки, купленных в магазинах скрапбукинга или ремесленных магазинах. Ремесленники могут использовать эти машины для вырезания элементов для открыток, страниц альбомов, домашнего декора, сувениров для вечеринок, баннеров для вечеринок, проектов «сделай сам», подарков и многого другого быстро и легко без использования ножниц.

      Что нужно, чтобы начать высечку?

      Для высечки требуется всего несколько предметов первой необходимости. Большинство станков поставляются со всем необходимым для того, чтобы сразу приступить к высечке (кроме штампов). Для ручных машин это означает машину, платформу и режущие пластины. Для цифровых машин это означает, что настоящая машина и программное обеспечение для начала работы.

      Машины обычно поставляются с подробными инструкциями, объясняющими, как использовать машину и принадлежности. Матрицы, картриджи и напильники продаются отдельно. И если вам все еще нужна помощь, есть видео и онлайн-курсы, которые помогут вам. Когда вы покупаете ручную машину, вам также понадобится по крайней мере одна матрица, чтобы начать высечку. Здесь вы можете найти штампы различных стилей и размеров. И, конечно же, вам понадобится бумага или картон, из которых можно вырезать форму. Это единственные предметы, которые вам понадобятся, чтобы начать высечку.

      Где я могу купить высекальную машину?

      Если вы ищете, где купить высекальные машины, их обычно можно купить в магазине для рукоделия или в Интернете. У нас есть все самые продаваемые ручные высекальные машины здесь, на Scrapbook.com. Вы можете прочитать сотни отзывов о машинах для высечки от проверенных владельцев, просмотреть вопросы и ответы о машинах и определить, какая машина подходит именно вам.

      Если вы новичок в высечке, хотите познакомить с ней кого-то еще или остро нуждаетесь в обновлении, приобретите недорогой комплект для высечки, в котором вы найдете все необходимое для высечки, включая машину и ваш выбор формы штампа.

      Как работает высечка?

      Для ручных высекальных машин лист бумаги кладется на платформу машины. Затем поверх листа бумаги кладется кубик той формы, которую вы хотите вырезать. Когда штамп расположен там, где вы хотите сделать разрез, поверх бумаги и штампа кладется пластиковый коврик, чтобы удерживать их на месте и действовать как «бутерброд».

      Когда все на месте, вручную поворачивается рычаг, который пропускает платформу через машину. Когда платформа проходит через машину, на мат оказывается равномерное давление, вдавливающее металлическую матрицу в бумагу. Острые края штампа разрезают бумагу, создавая нужную форму. Затем платформа выходит с другой стороны машины, и вы можете снять верхнюю прозрачную подкладку, чтобы получить доступ к штампу, бумаге и идеально вырезанной форме!

      Сколько стоит высечка?

      Высечка – это первоначальная инвестиция. Думайте об этом как о шитье. Впереди есть несколько расходов на необходимое для начала работы, но как только вы приобретете предметы первой необходимости, следующие расходы — это все дополнения, такие как модные штампы из новых коллекций, бумага и другие материалы, которые нужно разрезать по мере необходимости.

      Персональные высекальные машины могут стоить от 30 долларов за небольшие ручные машины до нескольких сотен долларов за модные электронные машины. Однако, как правило, ручные высекальные машины обычно находятся в ценовом диапазоне от 50 до 200 долларов, тогда как электронные или цифровые стоят немного дороже.

      Когда вы покупаете машину для высечки, в нее входят все необходимые элементы, но почти всегда можно купить дополнительные аксессуары, которые облегчат высечку или сделают вашу машину более универсальной. Инструменты и надстройки начинаются всего с нескольких долларов и растут оттуда.

      Единственные другие расходы могут быть заложены в бюджет очень субъективно. Штампы могут стоить по разным ценам: от 2,00 долларов или меньше за маленькие простые штампы до более 100 долларов за богато украшенные наборы из нескольких штампов. В целом, однако, наборы штампов обычно находятся в ценовом диапазоне от 10 до 30 долларов и обычно поставляются с несколькими штампами.

      Здесь вы можете ознакомиться с различными вариантами и ценами.

      Можете ли вы сделать режущий штамп?

      Хотя технически возможно изготовить собственные штампы из металла с помощью сварки, делать это не рекомендуется. Матрицы часто изготавливаются специально для определенных машин и изготавливаются в соответствии с определенными спецификациями, чтобы гарантировать их правильную работу. Создание собственных штампов и запуск их через вашу машину может привести к непоправимому повреждению машины, и аннулированию гарантии.

      Популярные ремесленные бренды тщательно изготавливают свои металлические штампы из высококачественных материалов, чтобы они не погнулись, не сломались и не прорезали бумагу.

      Что такое штампованные формы?

      Формы, вырезанные штампом, представляют собой куски бумаги, пробкового картона, ткани или любого другого материала, которые были вырезаны штампом в форму. Иногда люди также называют вырезанные формы бумажными украшениями, вырезами и однодневками.

      Что такое режущие пластины или пластины?

      Режущие подушки или режущие пластины создают высечку в виде «сэндвича» — подходящее наслоение всех компонентов и материалов для вашей машины. Сборка сэндвича гарантирует, что у вас есть нужные расходные материалы, материалы и давление для прохождения через вашу машину. Думайте об этом как о своей руке над формочкой для печенья, когда вы нажимаете. Если вы не вдавите формочку в тесто, у вас не получится печенье!

      Машина давит на подушку и вдавливает штамп в бумагу, создавая идеальный разрез! Подушечки бывают разных размеров и цветов (хотя варианты цвета действительно просто для удовольствия!). Со временем ваши колодки нужно будет заменить из-за деформации. Это нормально и ожидаемо. Чтобы ваши подушечки служили дольше, замените подушечку для резки, в которую врезались штампы, на Magic Mat Scrapbook.com. Он изготовлен из мягкого самовосстанавливающегося материала, который каждый раз обеспечивает красивые порезы.

      Что такое вырубной сэндвич?

      Сэндвич для высечки — так называется комбинация платформ и матов. Различные комбинации разных размеров будут выполнять разные задачи и функции для ваших нужд. Есть книги и руководства, которые дают идеи и подробные инструкции о том, как делать сэндвичи с различными платформами и ковриками. Sizzix делает замечательный буклет для сэндвичей, в котором показано множество различных способов их приготовления, и книга даже имеет форму сэндвича!

      Например, при использовании тонких металлических штампов вы будете использовать другой бутерброд, чем при использовании папки для тиснения. Вам не следует никогда не проталкивать сэндвич через машину для высечки. Если вы чувствуете, что его слишком сложно резать, попробуйте перевернуть сэндвич, повернув рычаг в другую сторону, чтобы вынуть сэндвич из машины. Попытка протолкнуть бутерброды или жесткие нарезки может повредить вашу машину. Очень важно полностью прочитать руководство по эксплуатации для правильного использования.

      Нормально ли слышен треск при высечке?

      Совершенно нормально слышать треск, когда вы прокатываете кубик через машину. Этот звук — штамп, врезающийся в вашу бумагу. Это совершенно нормально, и нет, вы ничего не сломали! Но если звук вас беспокоит, выберите Magic Mat вместо пластиковой подушки для резки, которую вы режете, чтобы сделать проход более приятным для ушей.

      Вам нужно заменить высекальные пластины?

      Со временем вам придется заменить колодки. Со временем ваши подушечки деформируются и травятся — это нормально и ожидаемо. Тем не менее, есть несколько вещей, которые вы можете сделать, чтобы свести к минимуму чрезмерную деформацию и максимально продлить срок службы ваших колодок!

      1. Используйте всю поверхность подушечки при резке
      2. Не режьте каждый раз в одном и том же месте на подушечке (используйте середину и края)
      3.  Переключайтесь вперед и назад, используя обе стороны подушки, но переворачивая ее вверх ногами или назад — подкладку можно пропускать через машину в любом направлении (с учетом размера)
      4. Выберите Magic Mat вместо одной пластиковой подставки для резки, чтобы избежать деформации, травления и растрескивания

      Изображение выше представляет собой фотографию колодки, которая начинает деформироваться и имеет много вмятин от долгого срока службы порезов!

      Что такое папки для тиснения?

      Высечка включает в себя разрезание бумаги и других материалов, а тиснение представляет собой придание материалу особого рисунка, который изменяет его размеры. Папки для тиснения и высечки идут рука об руку, потому что вам нужна ручная машина для высечки, чтобы использовать специальные папки для тиснения.

      Давление высекальной машины вдавливает рисунки в ваш картон, так что вы получаете рельефные (выпуклые) и рельефные (утопленные) узоры.

      Некоторые папки для тиснения от Sizzix, Spellbinders и других ведущих брендов даже сочетают тиснение и высечку в одной папке, которая выполняет оба действия во время прохождения через машину. Это означает, что папка для тиснения будет выдавливать узор или рисунок  , а вырезать определенные фрагменты для действительно уникального рисунка на бумаге.

      Как изготавливаются вырубные наклейки?

      Изготовление наклеек в домашних условиях — одно из многих преимуществ наличия собственного высекального станка. Вместо того, чтобы использовать картон сам по себе, вы наклеиваете клейкие листы на обратную сторону картона, а затем продолжаете вырезать фигуру. Пропустите бумагу через машину с выбранной вами матрицей, как обычно, и вуаля! Вы сделали свою собственную форму высечки на клейкой основе — наклейку!

      Снимите с платформы только что вырезанную форму и снимите заднюю часть липкого листа, чтобы открыть липкую сторону. Покупка соответствующих штампов и штампов может быть очень полезна для изготовления наклеек. Многие компании, такие как Lawn Fawn, Sizzix, Concord и 9th, создают штампы с соответствующими штампами, что позволяет каждый раз штамповать, раскрашивать и вырезать идеальное изображение.

      Можно ли высечь ткань?

      Да! Ткань абсолютно точно можно вырезать, однако некоторые штампы и машины недостаточно прочны, чтобы прорезать тяжелые ткани. Пара лучших высекальных машин для резки ткани — это Sizzix Big Shot Plus и Sizzix Big Shot Pro.

      Перед покупкой обязательно ознакомьтесь с техническими характеристиками и деталями станка, если вы собираетесь регулярно резать более тяжелые материалы. Кроме того, важно отметить, что штампы со стальными линейками лучше всего прорезают ткань, так как они являются наиболее прочными вариантами штампов.

      Что такое прокладка при высечке?

      Прокладка — это элемент, предназначенный для заполнения дополнительного пространства и увеличения давления при необходимости. При высечке прокладка обычно представляет собой один или два куска картона, которые могут помочь предотвратить движение матрицы и обеспечить дополнительное давление на матрицу, когда она проходит через машину. Это помогает получить более чистый срез (см. следующий вопрос о том, когда вам может понадобиться прокладка).

      Что мне делать, если мои детализированные штампы не режут правильно?

      Сложные штампы часто требуют немного больше усилий, чтобы правильно их вырезать. Особенно, если вы режете толстый картон или специальную бумагу. Вот несколько советов, которые помогут вам добиться лучших результатов при использовании очень детализированных штампов.

      1. Попробуйте оставить штамп на месте и пропустить его через машину во второй раз (возможно, даже три раза, если необходимо). Это действительно легко, если вы запустите его в одну сторону, а затем обратно в другую!
      2. Если это не сработает, добавьте один лист картона в качестве прокладки под вырезанный «сэндвич» и пропустите штамп через машину, как обычно. Это придаст матрице немного больше давления и поможет с труднообрабатываемыми областями внутри матрицы.
      3. Если прокладка из картона не работает, вы можете приобрести тонкую металлическую прокладку, чтобы поместить ее под вырезанный «сэндвич» и пропустить штамп через машину. Если у вас по-прежнему возникают проблемы, возможно, у вас бракованная матрица, и вам необходимо обратиться к производителю для ее замены.

      Дополнительные ресурсы по высечке

      Полное руководство по высечке

      Еще больше полезной информации об огромном мире высечки.

      Покупайте высекальные машины, штампы, инструменты и многое другое!

      Готовы к покупкам? На Scrapbook.com есть все, что вам нужно, чтобы начать или продолжить высечку!

      Необходимые аксессуары для ручной высечки

      У вас есть основные материалы и вы знаете, как высечь, но что дальше? Посмотрите, как начинается настоящее волшебство, когда вы приобретаете аксессуары для улучшения своей игры!

      Не покупайте машину для высечки, пока не прочитаете это

      Все еще не уверены, какая машина для высечки подходит именно вам? Вот еще один отличный ресурс, который поможет вам решить!


      11 лучших способов резки металла с помощью электроинструментов или без них

      Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылка на amazon. com.

      В периодической таблице насчитывается более 100 элементов, которые считаются «металлами». По большей части производители и строительный персонал работают только с некоторыми из наиболее распространенных из них, а также с их сплавами, а именно со сталью, железом и медью.

      В то же время профессионалы сегодня имеют множество возможностей для резки этих материалов как с использованием электроинструмента, так и без него.

      Если вы новичок в этом деле или любители делать что-то своими руками, возможно, вы не знакомы со всеми этими методами резки. Это руководство поможет исправить это, познакомив вас с различными методами резки металла, начиная от самых простых с использованием ручных инструментов и заканчивая более продвинутыми методами с использованием электроинструментов.

      4 лучших способа резки металла без электроинструментов

      Начнем с методов, которые идеально подходят для небольших разовых проектов и в других ситуациях, когда использование электроинструментов может быть излишним или недостаточным.

      Использование ножниц по металлу

      Ваш первый ручной инструмент для резки металла также является одним из самых доступных и доступных – ножницы по металлу.

      Этот инструмент выглядит и работает как ножницы, но его острые губки позволяют обжимать и прокалывать листовой металл одним плавным движением. На этом фронте ножницы по металлу обеспечивают большую универсальность, оставаясь при этом полностью точными и управляемыми во время резки.

      Что касается их универсальности, одной пары ножниц по металлу не всегда достаточно.

      Это потому, что многие работы по резке листового металла требуют кривых. Для этого вам понадобится набор левых и правых ножниц по металлу. К счастью, эти ножницы и их пряморежущие аналоги часто идут в наборе. Таким образом, вы можете начать с основных работ по резке металла без необходимости вкладывать значительные средства в инструменты.

      Как бы то ни было, ножницы по металлу имеют один существенный недостаток. Как только эти инструменты притупляются (что может произойти быстро, если вы их часто используете), они практически бесполезны. Таким образом, вы можете часто заменять их, если они являются вашим единственным доступным методом резки большого количества листового металла.

      Использование ножовки по металлу

      Между тем, если вы занимаетесь своими руками и не хотите сейчас вкладывать средства в новые инструменты, вы всегда можете подобрать инструмент, который, скорее всего, уже есть в вашем арсенале. В частности, ножовка часто может без особых проблем выполнять основные работы по резке металла.

      Ножовки по металлу также отлично подходят для любителей резки металла, поскольку для их использования не требуется специальной техники. Тем не менее, вам нужно будет приложить немного усилий, чтобы ножовка работала на вас.

      Как и многие типы пил, функция ножовки напрямую зависит от типа полотна, которым она оснащена.

      Ножовки, разумеется, имеют сменный комплект лезвий. Таким образом, очень важно, чтобы вы включили специально изготовленное лезвие для резки металла, прежде чем пытаться разрезать любой болт или листовой металл. В противном случае вы обнаружите, что просто рвете и изнашиваете свои режущие лезвия по дереву.

      Также не забывайте, почему ножовка получила такое название. Рез ножовкой имеет тенденцию быть довольно грязным и грубым, даже при разрезании металла. Обязательно спланируйте это соответствующим образом, когда дело доходит до сглаживания обрезанных краев после завершения разреза.

      Использование универсального ножа

      Как и следовало ожидать, профессионалы в области производства и строительства имеют множество методов, которые они используют для резки металлических заготовок в крайнем случае. Один из их более быстрых методов на этом фронте включает в себя выхватывание универсального ножа и надрезание поверхности ложи из тонкого металла.

      При правильном выполнении (т. е. по прямой линии с использованием направляющей) сильный человек может аккуратно отломить ложу, не прибегая к пиле или ножницам.

      Этот метод чаще всего используется в проектах, в которых используется металлический сайдинг. С этой целью подрядчики часто используют эту технику для быстрого создания индивидуальных вырезов в тонких алюминиевых панелях сайдинга без необходимости запуска каких-либо электроинструментов. Некоторые подрядчики также утверждают, что могут использовать этот метод для обрезки металлических шпилек, хотя такая реализация встречается гораздо реже.

      Имейте в виду, однако, что этот метод сопряжен с некоторыми очевидными рисками для безопасности. Как и следовало ожидать, использование металлического универсального ножа на металлической поверхности сопряжено с явным риском соскальзывания лезвия. Таким образом, эту технику следует использовать только в перчатках и при работе в зоне, где ваши коллеги не находятся в пределах досягаемости руки от лезвия.

      Использование настольных ножниц

      Все ручные инструменты для резки металла, упомянутые до этого момента, были портативными по своей природе. Таким образом, все они имели ограниченные возможности, когда дело доходит до резки и формовки больших металлических заготовок. Для этой цели вы можете обратиться к скамье.

      По сути, этот стационарный настольный инструмент предназначен для точной резки металла без потери рычага.

      Для этого в настольных ножницах используется длинная обращенная вверх ручка, за которую пользователь тянет вниз, чтобы переместить лезвие устройства. При этом лезвие агрегата опускается вниз к основанию, таким образом передавая усилие, прилагаемое к рычагу, на край лезвия. Это позволяет лезвию без проблем резать металл толщиной до 10 калибра.

      В целом, это действие приводит к небольшому перемещению металлических заготовок во время резки. Таким образом, вы всегда должны держаться за металлическую заготовку, помещая ее в настольные ножницы. Однако держите пальцы подальше от лезвия ножниц, так как они очень острые и прорежут даже рабочие перчатки.

      7 лучших способов резки металла с помощью электроинструментов

      Далее давайте рассмотрим лучшие способы резки металла, если у вас есть электроинструменты.

      Использование ножниц

      Если бы существовал какой-либо электроинструмент, который действовал бы как простая модернизация знакомого ручного инструмента для резки металла, это, вероятно, был бы высечный инструмент. Многие непрофессионалы не знакомы с высечными ножницами, что очень плохо, учитывая их способность делать длинные разрезы в тонколистовой стали.

      В этом качестве этот компактный электроинструмент в форме пистолета способен выполнять чистые высокоскоростные пропилы, не вызывая большого шума или деформации обрабатываемой металлической заготовки.

      Настоящая функция щипцов не так уж фантастична, если разобраться.

      В действии кусачки пробивают металлическую полосу, проходящую под его головой. Таким образом, повторное использование высечки приведет к тому, что ваше рабочее место будет завалено кудрявыми металлическими опилками. Вы должны быть уверены, что очистите их как можно скорее, так как их небольшой размер может вызвать неприятные порезы, если они случайно пройдут по непокрытой коже.

      Кроме того, прежде чем приобретать высечный инструмент, обязательно оцените максимальную толщину стали, которую вы или ваша команда регулярно режете. Это связано с тем, что высечки бывают разных размеров (и цен), вплоть до режущей способности стали 14 калибра.

      Если вы считаете, что это инструмент для вас, посмотрите мои рекомендуемые модели здесь. Вы также можете подумать о ножницах, прежде чем браться за кусачки.

      Использование угловой шлифовальной машины

      Угловые шлифовальные машины являются одним из наиболее очевидных вариантов, когда речь идет о резке металла как профессионалом, так и домашним мастером. Это связано с тем, что эти ручные электроинструменты довольно просты в использовании и достаточно доступны для непрофессионала, чтобы инвестировать в них деньги. более толстая ложа (включая болты) без сильной отдачи.

      В связи с этим отдача на угловых шлифовальных машинах является обычным явлением. Вот почему часто важно установить устройство с боковой опорной ручкой. Это может гарантировать, что ваши разрезы останутся ровными, даже если ваше лезвие немного раскачивается во время разреза.

      Угловые шлифовальные машины также хорошо известны своей универсальностью. В конце концов, большинство устройств совместимы с различными типами лезвий. Таким образом, вы, вероятно, сможете использовать свою новую угловую шлифовальную машину для резки не только металла, если ваша сфера деятельности требует от вас работы с различными материалами в ходе проекта.

      Использование циркулярной пилы

      Опытные строители знают, что циркулярные пилы часто можно использовать не только для резки дерева.

      На практике эти пилы часто можно использовать и для резки металла, если у вас есть соответствующий диск. В частности, вы часто захотите использовать лезвие, которое является сверхабразивным и способным выполнять разрез без особого сопротивления. В большинстве случаев для этой цели лучше всего подходит лезвие с твердосплавным наконечником.

      С правильным набором лезвий в вашем инструменте вы будете удивлены тем, какие металлы может резать циркулярная пила.

      Например, многие профессионалы используют циркулярную пилу для быстрой резки арматуры. Точно так же циркулярная пила может без особых проблем разрезать заготовку диаметром 3/8 дюйма. Это значительное увеличение производительности по сравнению со многими другими металлорежущими электроинструментами.

      Однако не все циркулярные пилы могут резать металл, даже если они позволяют использовать полотно для резки металла. Обязательно всегда проверяйте руководство пользователя вашего устройства, прежде чем приступать к проекту по резке металла с помощью циркулярной пилы, которая у вас уже есть.

      Использование торцовочной пилы

      Если вы хорошо разбираетесь в торцовочных пилах, то знаете, что их функции очень похожи на функции циркулярной пилы. Тем не менее, их уникальная система крепления на основе руки позволяет им успешно резать под углом, не требуя от пользователя удержания веса устройства.

      Многие торцовочные пилы могут выполнять аналогичные функции при резке металлов. Тем не менее, вам все равно понадобится полотно, предназначенное для резки цветных металлов, поэтому обязательно проверьте возможности вашего устройства, прежде чем использовать торцовочную пилу на проекте по резке металла.

      При резке металла торцовочной пилой необходимо учитывать несколько факторов.

      Во-первых, эти узлы очень прочные и потенциально могут погнуть более тонкий материал в процессе резки. Таким образом, вы захотите использовать деревянную подложку, когда это возможно, чтобы предотвратить деформацию. Кроме того, имейте в виду, что торцовочные пилы, как правило, отбрасывают много мусора, когда они активны.

      Во избежание травм при резке металла торцовочной пилой необходимо надевать надлежащее защитное снаряжение.

      Использование вибрационной пилы

      Выполнение пропила заподлицо в металлических приспособлениях (например, в трубах) может оказаться сложной задачей при использовании большинства других электроинструментов для резки металла.

      Для этой цели вам, скорее всего, понадобится вибрационная пила с установленной насадкой для резки металла. Эти инструменты могут медленно, но верно врезаться в металлические приспособления под прямым углом из-за их горизонтальной формы. Таким образом, болты и гвозди часто не подходят для этого электроинструмента.

      Имейте в виду, однако, что этот электроинструмент на самом деле не предназначен для выполнения чистых пропилов в куске металла.

      Хотя этот инструмент может выполнить эту задачу, вам, вероятно, придется зажать эту заготовку, чтобы предотвратить ее смещение при движении этого инструмента. Этот тип пилы также может быть хорошим вариантом, если вы работаете на объекте сноса, где этот инструмент уже является частью стандартного арсенала.

      Мои рекомендации можно найти в этой статье.

      Использование сабельной пилы

      Среди всех вариантов электроинструмента для резки металла это один из самых доступных и универсальных вариантов, который, возможно, захочет рассмотреть домашний мастер. Это связано с тем, что сабельная пила часто способна резать металлические заготовки и предметы, с которыми могут столкнуться домашние мастера.

      С этой целью сабельные пилы обычно используются для обрезки старых гвоздей и разрезания тонкого материала. Конечно, для этого требуется подходящее лезвие, большинство из которых имеют твердосплавные наконечники.

      Сабельные пилы широко используются при сносе зданий, как вы, возможно, уже знаете. Таким образом, не должно быть сюрпризом узнать, что срезы металла, сделанные этим инструментом, довольно грубые. Таким образом, он не рекомендуется для работ по резке металла, требующих точности.

      Если вы считаете, что вам нужна сабельная пила, обязательно ознакомьтесь с моими рекомендациями.

      Использование ленточной пилы

      Наконец, вы будете удивлены, узнав, что некоторые ленточные пилы могут резать металл.

      Как и другие пилы из этой коллекции, эта способность резать металл обеспечивается специальными лезвиями. Они, как правило, биметаллические по своей природе, хотя лезвия из углеродистой стали также успешно используются на этом фронте. В любом случае, в некоторых случаях этот инструмент можно использовать для резки более толстого материала.
