Характеристики светодиодных ламп. Технические характеристики светодиодных ламп – понятно о сложном, интересно о важном

ГлавнаяРазноеХарактеристики светодиодных ламп

Технические характеристики светодиодных ламп и их значение

Абсолютное большинство людей при покупке светодиодной лампы обращают внимание на два параметра – цена и яркость (световой поток).  На самом деле существует еще десяток критериев выбора, которым следует уделить внимание.

Основные критерии выбора: производитель, световой поток (яркость), мощность, напряжение питания, цветовая температура, тип цоколя, угол рассеивания, размеры.

Дополнительные критерии: возможность диммирования, диапазон рабочих температур, пульсация светового потока.

Давайте разбирать каждый пункт технических характеристик подробно.

Производитель

При выборе светодиодов желательно отдать предпочтения хорошо известным маркам. Возможно Osram и Philips будут дороже Superledstar, но и уверенности в том, что характеристики будут соответствовать заявленным на упаковке больше.

Если стоимость готового изделия не является первостепенным фактором при покупке, выбор нужно делать в пользу именитых производителей.

Световой поток

Для большинства светодиодных лам световой поток 80-100 лм/Вт. Существуют светодиоды на СОВ технологии, у которых световой поток достигает 180 лм/Вт, но в изделиях бытового назначения их не используют. В китайских лампочках нормальная яркость – 70-80 лм/Вт.

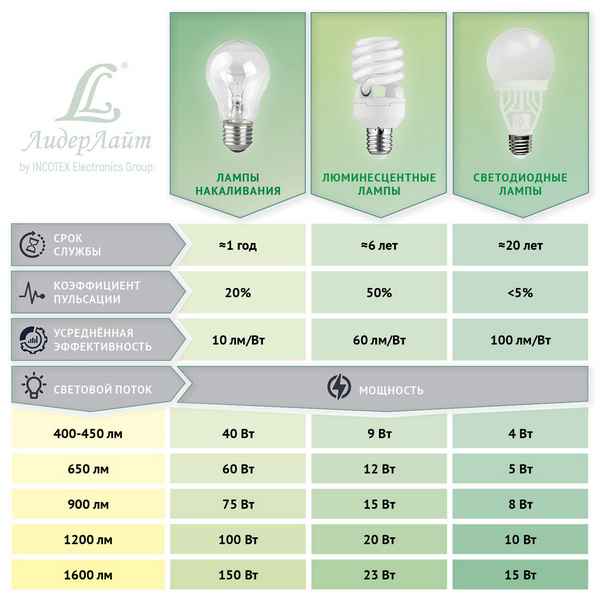

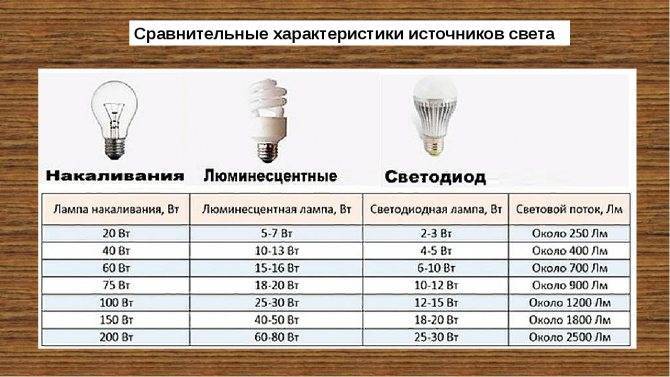

Сравнительная таблица светоотдачи различных типов ламп

Подробный разбор: Что такое световой поток диодных ламп.

Мощность

Мощность светодиодной лампы – производное от светового потока, либо наоборот. Следует учесть, что в параметрах светодиодов указывается суммарная мощность лампы и драйвера.

Напряжение питания

В наших магазинах все лампочки рассчитаны на 12В или 220В. В некоторых странах сетевое напряжение 110В, соответственно и источники света такого типа у них на 110В.

Все цоколи с маркировкой E рассчитаны на 220В, с маркировкой G как на 220В, так и на 12В.

Цветовая температура

Цветовая температура очень важный критерий при выборе LED.

Теплый белый свет (2700-3200К). Теплый свет по спектру соответствует обыкновенной лампочке накаливания.

Нейтральный белый свет (3200-4500К). Лампочки с нейтральным белым светом максимально близки к дневному солнечному свету. Идеальное решение для освещения рабочей зоны.

Холодный белый свет (более 4500К). У этих светодиодных ламп бело-голубой цвет свечения. Оптимальный вариант для рабочих помещений, где требуется повышенная концентрация внимания.

Подробный разбор: температура свечения светодиодных ламп.

Тип цоколя

Самый распространённый тип цоколя E27. В сети большинство технических характеристик именно под эти светодиодные лампы. Это классический размер цоколя под обыкновенные лампочки накаливания.

Угол рассеивания

Для цоколя E27 производители выпускают лампы всевозможных форм и размеров. В зависимости от дизайна и конструктивных особенностей угол рассеивания может быть от 300 до 3200. В зависимости от угла рассеивания отличается и освещаемая площадь. Наглядно это можно понять по рисунку ниже.

Для общего освещения, например, люстры в гостиной требуется модель с максимальным углом рассеивания, для настольной лампы, напротив, с минимальным.

Понять примерный угол рассеивания светового потока можно по формфактору диодной лампочки.

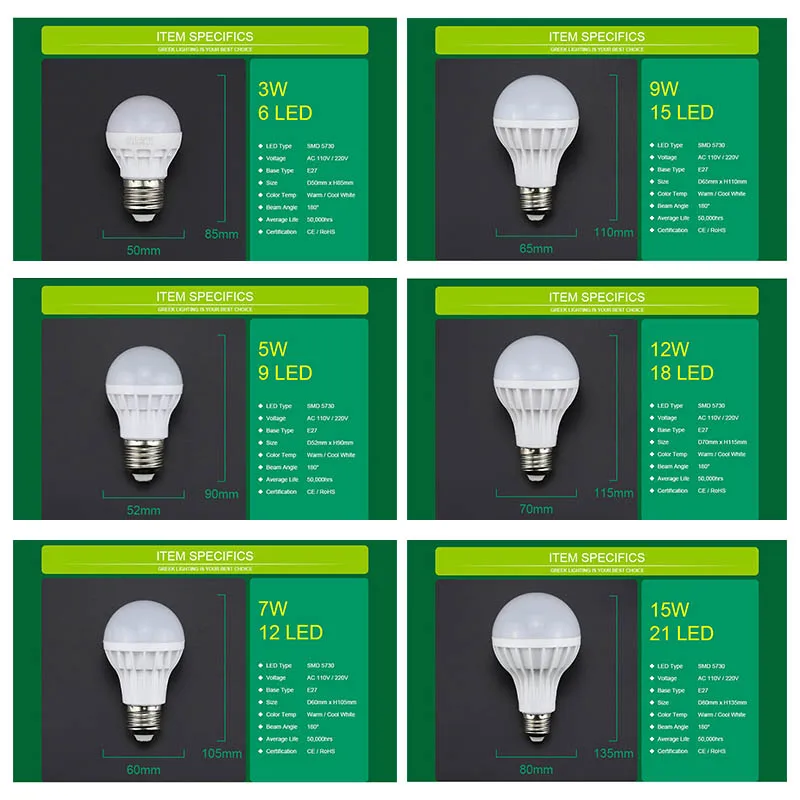

Размеры светодиодных ламп

Следует учесть, что LED лампочка при сопоставимой яркости может быть больше по размерам, чем обыкновенная лампа накаливания.

Диммирование

Диммеры позволяют произвольно изменять яркость свечения светодиодной лампочки. Если вы планируете делать освещение регулируемым по яркости, следует учесть, что не все драйверы для светодиодов поддерживают такую возможность.

Описание светодиодных светильников, размещенное на упаковке, зачастую не содержит информации о возможности диммирования. Уточнить можно у официального продавца или на сайте производителя.

Диапазон рабочих температур

По умолчанию нормальная рабочая температура светодиодов от -30С0 до +60С0. В некоторых регионах температура на улице в зимний период может опускаться ниже указанных пределов.

Так же такие лампы не рекомендуется устанавливать в помещения с высокой температурой, например, парилка сауны, и вблизи мощных источников тепловыделения.

Работа в условиях экстремальных температур

Для светодиодов верхняя граница температуры окружающей среды соответствует падению светового потока на 30%.

Работа светодиодных ламп при низких температурах существенно уменьшает нагрев полупроводникового кристалла, что увеличивает время его бесперебойной работы.

Пульсация светового потока

Этот параметр редко указывается в паспортных данных. Тем не менее особо добросовестные производители не упускают и этот параметр.

Для бытовых целей допустим коэффициент пульсации до 40%. А для зрительных работ он не должен превышать 20%.

Фактические параметры светодиодных ламп

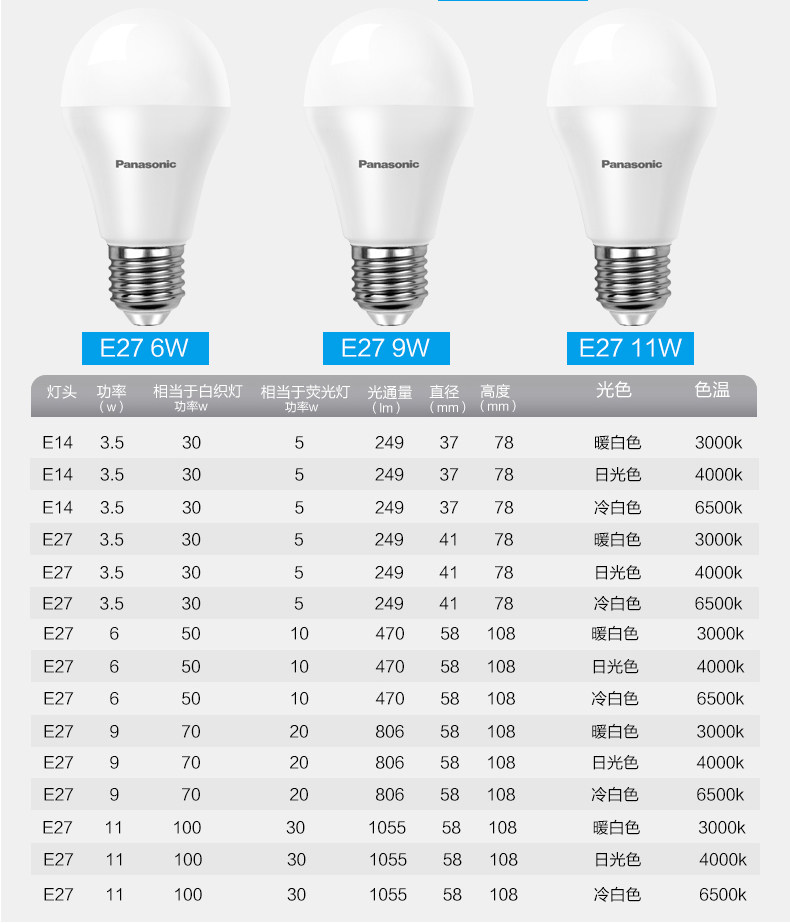

В таблице ниже приведены результаты тестирования двадцати шести светодиодных лампочек различных производителей. У именитых брендов Osram, Philips паспортные данные всегда соответствуют реальным параметрам. У других световой поток изделия может быть на четверть ниже заявленных параметров.

Таблица соответствия номиналов различных производителей

Обратите внимание на нижнюю позицию. Светодиоды Bellight, производимые в Польше, имеют значительные несоответствия по паспортным параметрам. Такие диоды покупать однозначно не стоит. Мало того, что вы вдвойне переплатите за «виртуальные» люмены, при таком коэффициенте пульсации устанавливать их в жилых помещениях опасно для здоровья.

Для наглядности приведём данные тестирования китайских лампочек.

Выводы

При всей своей привлекательности покупка светодиодной лампы имеет много подводных камней.

Покупка изделий от брендов с мировым именем исключает возникновение «сюрпризов» в процессе эксплуатации. Только такая лампа обойдётся 2-3 раза дороже. Самые известные производители светодиодов – Philips, Osram, Bosh, Ikea.

К среднему ценовому диапазону, когда снижение цены не сказывается на качестве можно отнести таких производителей: Jazzway, Feron, Navigator, Unitel, Lexman, Wolta. Среди их ассортимента встречаются не совсем удачные модели, но в основном сталкиваются с небольшими несоответствиями между реальным и паспортным световым потоком.

Супер бюджетные LED. Периодически на рынке появляются очень недорогие светодиодные лампы преимущественно китайского происхождения. В этих изделиях гарантированно завышен световой поток и стоят простейшие стабилизаторы тока. Время жизни таких лапочек не на много больше энергосберегающих.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Все про технические характеристики светодиодных ламп и светильников

Уже сегодня светодиодные светильники и лампы широко применяются для искусственного освещения помещений в доме, квартире, офисах и гаражах. За последние годы благодаря развитию технологий значительно снизились цены на светодиоды и продукцию, в которых они применяются. Светодиодные лампы  сегодня лучший вариант для организации освещения,  благодаря высокой экономичности и самым продолжительным срокам службы по сравнению с другими видами ламп.

Да, Вам придется заметно раскошелится и купить дорогостоящую светодиодную лампу и светильник, но за то Вы экономите в будущем при расчетах за потребленную электроэнергию, а так же на отсутствии необходимости в последующем обслуживании  и ремонте, благодаря их высокой надежности работы, в том числе и в жестких условиях их использования (перепадов температур и электрического напряжения, механических воздействий, частого включения- выключения и т. п.).

Светодиодные лампы отличаются по размерам и типам цоколя, температуры свечения и, главное по рабочему напряжению от 12 Вольт до 220 В. Повторятся не буду об этих характеристиках Я подробно рассказывал в своей статье “общие характеристики разных видов ламп”!

Сегодня Я расскажу об технических характеристиках, которые касаются только светодиодной продукции, что поможет Вам сделать правильный выбор при покупке.

Внимание! Аббревиатура LED является сокращением от английских слов «light-emitting diode», которые дословно переводятся на русский язык, как  «светоизлучающий диод», т. е. это второе название светодиода.

Основные технические характеристики светодиодных ламп.

1. Мощность лампы, которая указывается в Ваттах (W  или Watt).
2. Тип цоколя. Обращайте внимание при покупке, а иначе лампа не подойдет к вашему светильнику.
3. Световой оттенок от 2700К (теплый) до 4500К (холодный).
4. Рабочее напряжение от 12 Вольт постоянного тока (требуется подключение через блок питания) до 220 В переменного тока электросети вашего дома!
5. Срок службы  в часах , который зависит от типа применяемых светодиодов.

Подробно не буду останавливаться на основных характеристиках- при желании более подробно с ними Вы можете ознакомится на этой странице.Главное помните, что на первые четыре пункта обязательно следует обращать внимание при покупке.

Второстепенные технические характеристики светодиодных ламп.

1. Эффективность, которая измеряется в Лм/Вт. Этот параметр показывает уровень светоотдачи на потребляемую мощность, которая благодаря новым технологиям и разработкам сегодня достигает отметки  130 – 160 лм/Вт, но большинство LED продукции все еще производится с более низкой почти на половину эффективностью равной 100 лм/Вт. Давайте сравним этот параметр с таким же, как и у обычной лампы накаливания, у которой он равен в среднем около 15 Лм/Вт. Расчет делается просто делением соответствующих величин. После деления Мы видим десятикратное превосходство новейших светодиодов по экономии электроэнергии при одинаковом световом потоке.
2. Температура рабочей среды для большинства светодиодов варьируется в широких пределах от — 60 до +40 С°.
3. Обращайте внимание на направление светового потока. В люстру или светильник покупайте светодиодные лампы, излучающие свет равномерно во все стороны, как и лампочки накаливания и с большим углом излучения, а вот для настольного или настенного- подойдет лампа с узконаправленным световым потоком.
4. Количество светодиодов. В одной лампе может быть один или десятки светодиодов, которые суммарно и обеспечивают общий световой поток.
5. Если необходима возможность регулировки уровня яркости для совместной работы со специальным выключателем-регулятором подойдут только специальные диммерные модели.
6. Они бывают как накладного типа, так и встраиваемые.
7. Будьте внимательны с моделями светодиодных ламп с радиаторами охлаждения.  Их следует устанавливать в хорошо вентилируемых местах или светильниках.
8. Иногда, указывается рабочий диапазон напряжений. Нередко он равняется от 100 до 265 В. Это означает, что скачки напряжения никак не отразятся на работе светоприбора, в отличии от лампы накаливания, которая при это будет то тускнеть, то наоборот ярко светить.

Технические характеристики светодиодных  светильников.

При покупке светодиодных светильников и люстр следует уделять внимание электротехническим характеристикам изложенным выше, а так же непосредственно  особенностям самих конструкций светильников от которых зависит тип установки (накладной или встраиваемый). Еще один важный параметр- это класс защищенности IP: так например, Ip 44- брызгозащищенные, а IP 65-67- можно устанавливать на улице и да же в воде.

Опять же ознакомитесь с инструкцией и соблюдайте рекомендации производителя  по выбору места для установки для обеспечения достаточного уровня отвода тепла!

Светодиодные светильники могут обладать дополнительными функциями такими, как противовандальными, с датчиком движения или звука.

Ну и главное, конечно это выбирайте светильник исходя из его предназначения- для подсветки, декоративного или общего освещения, уличного, ландшафтного или фасадного и т. д.

Характеристики светодиодных прожекторов.

При выборе прожекторов на светодиодах следует руководствоваться рекомендациями выше изложенными, а так же из своего опыта рекомендую для улицы использовать модели с прочными корпусами из алюминия и закаленным стеклом. Рекомендую прочесть нашу статью с рекомендациями по выбору разнотипных прожекторов.

Я постарался доступно изложить все о характеристиках светодиодной продукции. Дополнительно советую прочитать нашу статью об устройстве и подключении  светодиодных светильников.

jelektro.ru

использование в прожекторах и светильниках, схема устройства

Светодиодные лампы – это самые экономичные, безопасные и долговечные источники света.

По сравнению с люминесцентными лампами и лампами накаливания они потребляют меньше электроэнергии и абсолютно безопасны для здоровья.

Широкий спектр и гамма цветов диодных ламп позволяют создавать эксклюзивные варианты освещения, а цвет свечения комфортно воспринимается человеческим глазом.

Область применения

Сегодня светодиодные лампы применяются во всех сферах нашей жизни:

• в быту;
• на работе;
• на рекламных вывесках;
• на улице;
• в электроприборах, в автомобилях и пр.

Для дома

Дизайнеры активно используют светодиодные лампочки для создания ярких и стильных интерьерных решений. Диоды ценят за простоту монтажа, широкий вариативный ряд моделей (различных по форме и цвету), а также длительный срок эксплуатации.

Согласитесь, мало толку от прекрасного интерьерного решения, если им можно любоваться только при дневном свете, а как только наступают сумерки и включается искусственное освещение, то всё очарование вашего дома исчезает под равнодушным светом ламп накаливания.

Другое дело, когда ваш дом днем, вечером и ночью выглядит совершенно по-разному. И этот эффект создают именно светодиодные светильники с их бесконечным разнообразием форм, расцветок и размеров.

Если маленький ребёнок капризничает и засыпает только при включенном свете, тогда лучшим выходом станет обустройство в детской комнате светодиодного светильника с дистанционным радиоуправляемым диммером для ламп. Когда ребенок только засыпает, можно установить максимальную яркость, чтобы ему не было страшно. А когда заснёт, вы сможете убрать яркость до минимума, даже не заходя к нему в комнату.

Фото домашнего интерьера с использованием диодного освещения

В офисах и на промышленных объектах

Западные корпорации уже давно в освещении офисных помещений отдают предпочтение светодиодным лампам дневного света. Да, они стоят дороже традиционных ламп накаливания, но зато у диодов низкий уровень потребления электричества и ресурс эксплуатации, исчисляющийся 80-100 тыс. часами работы. Лучше один раз переплатить, чтобы потом десять лет подряд экономить – вот главный довод приобретения светодиодных ламп.

Широкое применение светодиодных светильников на производстве обусловлено их высокой надежностью и невосприимчивостью к негативным воздействиям окружающей среды. Лампы со светодиодами не восприимчивы к вибрациям и небольшим динамическим ударам, к резким перепадам температуры, к воздействию пыли и слабоагрессивных химических веществ.

Рекомендуем Вам также более подробно ознакомиться с ультрафиолетовыми лампочками.

Склад, освещенный светодиодными лампамиДиодные лампы активно используют для лабораторий, где свет должен быть стабильным и ярким

Для рекламных вывесок

Рекламщики одни из первых уяснили всю выгодность применения светодиодов для создания световой наружной рекламы и освещения вывесок и логотипов. Длительный срок службы светодиодов, низкий уровень электропотребления и широкая цветовая гамма позволяли снизить себестоимость эксплуатации наружной рекламы и значительно расширить её визуальные возможности.

Применение точечных и узконаправленных светильников при освещении витрин магазинов позволило концентрировать взгляды прохожих точно на выставленных товарах и манекенах. Это позволило преподносить рекламируемый на витринах товар целевой аудитории максимально эффективно и точно, увеличивая процент отдачи от рекламы.

Так как светодиоды не нагреваются при работе, то их можно использовать при подсветке витрин и лотков с охлажденными и замороженными продуктами.

Этим вы добьётесь двойной экономии электроэнергии: меньше электричества расходуется на освещение и на поддержание низкой температуры в витрине или лотке.

На улице

Последний модный тренд европейских, российских и американских городских муниципалитетов – это применение светодиодных ламп для освещения улиц и площадей. Выгода очевидна – одна лампа, даже очень яркая, прослужит порядка десяти лет, а расходы на оплату счетов за электричество – снизятся.

Если лампы накаливания при сильных морозах работать отказываются – они попросту из-за разницы температур трескаются, то светодиоды, не выделяющие тепла при работе, могут спокойно работать даже при очень низкой температуре.

Использование датчиков освещения позволяет исключить напрасное расходование электроэнергии на освещение в светлое время суток. Прибор будет включаться и выключаться автоматически, в зависимости от уровня освещенности.

Прожектор светодиодный – это наиболее простой, эффективный и экономичный способ освещения в ночное время, при неблагоприятных погодных условиях производственных, погрузочно-разгрузочных и иных открытых площадках на промышленных объектах.

В технических устройствах

Все световые индикаторы в любой технике бытового и промышленного назначения – это светодиоды. Более того, сегодня светодиодные лампы стали все активнее применять производители автомобилей. Габаритные огни, передняя и задняя оптика – всё это, в первую очередь, на автомобилях премиум-класса, теперь изготавливается из светодиодных ламп.

Технические характеристики

Технические параметры светодиодных ламп оцениваются аналогично, например, с характеристиками энергосберегающих ламп. Свойства и характеристики светодиодов определили основные сферы их использования.

По технико-эксплуатационным критериям светодиоды для бытового и промышленного предназначения серьёзно различаются между собой. Рассмотрим основные технические параметры светодиодных светильников.

Внутреннее устройство LED лампыУстройство LED ламп малой и высокой мощности

Потребляемая мощность и рабочее напряжение

Потребляемая мощность бытовых светодиодных ламп варьируется от 1 до 10 Вт. А мощность светодиодных лент обычно составляет 12 Вт или 24 Вт, хотя в продаже можно встретить и ленты с другими показателями по мощности. Количество светодиодов в 12-ваттной ленте варьируется от 30 до 120 штук, в 24-ваттной ленте – от 120 до 240 штук.

Потребляемая мощность светодиодных вывесок и наружной рекламы также будет зависеть от количества используемых в них светодиодов. У уличных светодиодных ламп потребляемая мощность варьируется от 80 до 200 Вт, причем, последний показатель характерен для светодиодных прожекторов. Наконец, мощность светодиодных ламп дальнего и ближнего света у автомобилей составляет, как правило, 25 Вт.

Мощность светодиодных ламп вовсе не указывает на яркость их светимости. Величина светимости – это люмен. Ватт – это величина скорости расходования электричества из сети.

Рабочее напряжение светодиодных ламп определяется их предназначением. Бытовые светильники запитываются переменным током из сети 220В, светодиодные промышленные светильники могут подключаться к 380-вольтной трёхфазной сети, наконец, светодиодная лампа с аккумулятором станет незаменимой в автомобиле.

Возможность подключения светодиодной лампы к той или иной сети определяется характеристиками блока питания. Сами светодиоды функционируют от постоянного тока.

Основные характеристики светодиодных ламп, на примере изделия от компании Odeon

Типы цоколей

Е14/Е27 – это наиболее распространённый цоколь, предложенный ещё самим Эдисоном, о чём литера «Е» как бы намекает. Цифры – это диаметр в миллиметрах. Цоколи Е14 устанавливаются в настольных лампах, торшерах и в бра. Лампочки в этом цоколе имеют, как правило, вытянутую форму.

Диодная лампа с цоколем E27 может быть легко вкручена в стандартный патрон

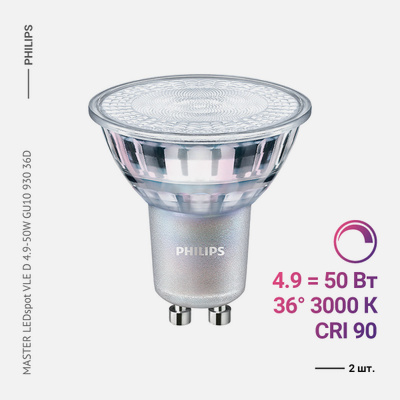

GU10 обладает двухштырьковым разъёмом с утолщением на конце. Ранее он использовался для газоразрядных ламп. Литера «G» в наименовании цоколя свидетельствует о наличие штырьков, а литера «»U – о наличие утолщений на конце, цифра 10 указывает, что штырьки расставлены друг от друга на 10 мм. Чаще всего данный цоколь используется в светодиодных рефлекторных лампах, устанавливаемых встраиваемых в потолок лампах.

Цоколь GU10 считается наиболее безопасным, поэтому именно ему следует отдавать предпочтение, если в вашей сети часто случаются перепады напряжения.

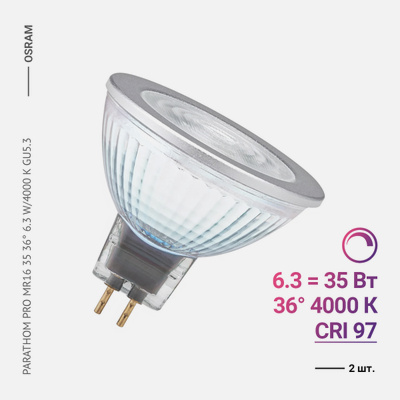

GU5.3 – еще один штырьковый цоколь без утолщения на конце, хотя в его обозначении и имеется литера U. Дело в том, что светильники с данным цоколем пришли на замену галогенных лампам. А вот у их цоколей как раз и были утолщения на концах. Светодиоды с этим цоколем чаще всего используют для точечных светильников в гипсокартоне.

G13 – штырьковый цоколь применяется в линейных светодиодных лампах типа ST8, освещающих большие площади с высокими потолками.

При покупке цоколя G13 обратите внимание на расположение патрона. Если он в светильнике расположен под прямым углом, тогда свет будет распространяться параллельно полу, а не сверху вниз.

Лампу Т10, как и Н4 и Р27 в основном применяют для автомобильного освещения. При подсветке номерного знака, для габаритных, противотуманных и поворотных огней, а также для салона. Т8 предназначена для освещения офисных помещений.

Автомобильная светодиодная лампа h47Лампа Т8 для использования в коммерческих помещенияхLED лампа с цоколем T10

Цветовая температура

Оптимальным для человека считается освещение, имитирующее дневной свет. Следовательно, для настольных ламп необходимо выбирать светодиоды с температурой свечения 4200-5500 К. Такие светодиоды подойдут практически для любого помещения жилого и производственного назначения. Хотя бывают и исключения

Так, для освещения спален лучше выбирать светодиоды с цветовой температурой 2700-4200 К. Они светят мягким белым светом, который будет способствовать созданию атмосферы уюта в спальне.

Светодиоды с цветовой температурой 5000-6500 К генерируют ярко-белый, «зимний» свет. При таком освещении человек чувствует прилив энергии, и поэтому устанавливают такие светильники в гараж, в ванные комнаты на кухне. Правда, в последнем случае лучше обустроить комбинированное освещение. Ярко-белые светодиодные лампы включать за завтраком для получения дополнительной бодрости, а за ужином включать светодиоды с мягким расслабляющим белым светом, который бы помог снять напряжение прошедшего рабочего дня.

Нельзя использовать светодиодные лампы для чтения с цветовой температурой больше 6500 К. Слишком яркий свет нанесет вред вашему зрению.

Диапазон рабочих температур окружающей среды и световой поток

Полупроводниковая природа светодиодов обуславливает широкий температурный диапазон их работы. Они способны светить и при 50-градусном морозе, и при 60-градусной жаре.

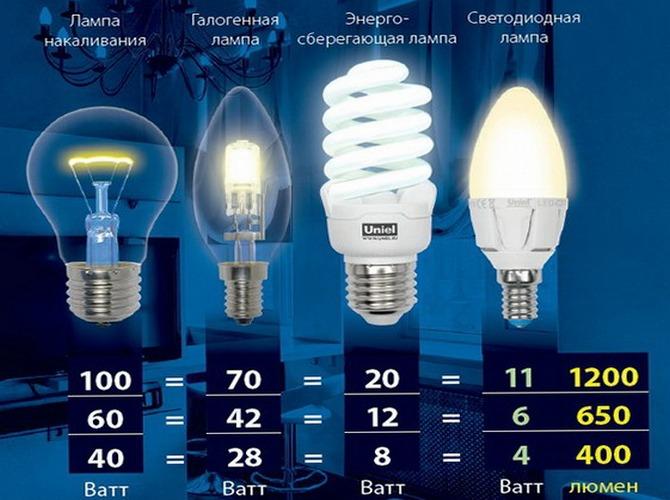

Для сравнения, 60-ваттная лампа накаливания испускает световой поток равный 710 люменам.

Рекомендуем также более подробно ознакомиться с таблицей светового потока светодиодных ламп.

Лампы с диммером

Диммер – это регулятор мощности светодиодных ламп. С их помощью корректируется яркость свечения.

Существуют различные типы диммеров под светодиодные лампы:

1. Встраиваемые в стену. Достоинства: всегда находятся на одном месте, простота управления. Недостатки: недостаточный функционал, хотя для простых точечных светильников большого разнообразия и не требуется.
2. Дистанционные. Достоинства: возможность управления освещением из любой комнаты дома (только радиоуправляемые диммеры), широкие функциональные возможности для создания цветовых инсталляций (некоторые модели обладают до 256 уровней регулировки).

Чаще всего диммеры используются для регулировки мощности светодиодных лент, применяемых для подсветки и световых инсталляций. Они и продаются уже с диммерами в комплекте.

Схемы подключения светодиодных ламп

Светодиоды работают только от постоянного тока. Однако, если при покупке бытовой светодиодной лампы, на ней указано рабочее напряжение в 220 В, значит, блок питания уже встроен в светильник, и его можно подключать к сети точно так же, как и обычную люстру.

Схема подключения лампы с диодами, на примере T8Схема подключения лампы диодной (220В)

Если вы приобрели 12- или 24-вольтную лампу, то для её подключения к сети необходим преобразователь переменного тока в постоянный с уменьшением до необходимой величины. Его можно сделать самостоятельно из диодного мостика, подсоединив к нему емкость и гасящий резистор. Но лучше просто купить заводской блок питания, он и надёжнее, и безопаснее, и долговечнее.

При покупке блока питания, чтобы величина выходного напряжения совпадала с напряжением светодиодной лампы (12 или 24 В). Аналогично и с максимально допустимой величиной тока – 350 или 700 мА.

Светодиодные лампы к одному блоку питания подключаются параллельно.

Суммарная мощность подключённых светодиодных ламп не должна превышать мощность блока питания. Сечение же подключаемой к блоку питания проводки должно быть достаточным про проведения соответствующей силы тока.

Видео

finelighting.ru

Характеристики и особенности светодиодных ламп для дома — Remontami.ru

Светодиодные элементы освещения, в том числе лампа светодиодная е27, помогают снизить затраты на оплату электричества, ведь их энергопотребление в несколько раз ниже. Разовая затрата на покупку ламп окупается примерно через полгода и далее хозяева дома получают чистый профит – это ли не прямая выгода?

Такая простота осложняется тем, что осветительные элементы надо правильно выбрать по характеристикам. Это поможет максимально экономить и не сидеть в полутьме с надеждой на небольшой счёт по оплате услуг энергосетей.

На какие характеристики обратить внимание

Перед покупкой приборов обратите внимание на характеристики светодиодных ламп для дома. Они указываются на упаковке, также подсказать основные характеристики поможет продавец. Итак, советуем обратить внимание на:

1. Тип цоколя.
2. Мощность.
3. Силу светового потока.
4. Диапазон рабочей и цветовой температуры.
5. Уровень защиты.
6. Напряжение питания.
7. Срок службы.

Некоторые технические характеристики светодиодных ламп, например, срок службы, могут меняться в зависимости от особенностей использования элемента освещения, то есть частоты его включения и длительности работы.

Выбираем цоколь и мощность

Начнём выбор с цоколя, ведь он должен совпадать с патроном и если этого не будет, то и толку от лампочки также не предвидится. Стандартный цоколь – это E27, он подходит для обычных (больших) патронов, которые были наиболее распространены до недавнего времени. В последнее время многие люстры и бра имеют по умолчанию маленький патрон, под него подойдёт E14. Есть ещё и цоколь E40, но он редко используется для помещения в жилом доме.

Резюмируя – стандартный размер, всем известный с детства – это E27, маленький цоколь для новых люстр, бра и светильников – это E14.

Мощность – это соотношение потребляемой и преобразованной в свет энергии. Мы привыкли видеть на старых лампах цифры 40, 60, 100 Вт. На новых светодиодных элементах таких значений вы не увидите, ведь они потребляют мало электричества, но преобразовывают его в большое количество световой энергии.

Вот таблица, в которой показана мощность старых ламп накаливания (ЛН) и равная им по преобразованию электричества в свет мощность светодиодных элементов + общая сила светового потока. При покупке обратите внимание на силу светового потока, некоторые производители указывают худшие значения. Т.е. покупая 8 ваттную лампочку, она может соответствовать 500 Лм, а это не является эквивалентом 60 Вт.

Световой поток и диапазон температур

Со световым потоком всё понятно, он измеряется в Люменах и характеризует силу светового потока. Рядовому потребителю проще ориентироваться на мощность приборов, чем он мощнее, тем больше сила выделяемой световой энергии. Таблица выше это полностью доказывает, избавляя от необходимости углубления в дебри физики.

Нет ничего сложного и с параметрами рабочей температуры. Эта характеристика указывает, при какой температуре можно использовать светодиодные светильники. Для дома тут проблем нет, можно на этот пункт не обращать внимания, а если выбираете прибор для улицы или не отапливаемого помещения, то посмотрите, что рекомендует производитель.

Результаты тестов светодиодных лампочек известных производителей

Сложнее разобрать с пунктом цветовая температура (ЦТ), который показывает цвет свечения светодиода. Измеряется величина в Кельвинах. Если коротко, то чем больше цветовая температура, тем свет более «холодный» и наоборот.

Пример. ЦТ голубого неба в 12 дня равняется примерно 7000 К, а свет солнца в это же время около 4000 К. Объясняется это просто – небо голубое, в голубой цвет относится к холодным.

Старые лампы имеют ЦТ от 2200 до 2900, у светодиодов этот показатель имеет более широкие границы – это также его достоинства. В жилых комнатах лучше использовать светодиоды теплого света (2600-3500), в кабинете холодного (от 4200), так как он повышает работоспособность. Указана маркировка ЦТ на упаковке.

Напряжение питания и срок службы

Начнём со срока службы (СС), так как на него часто обращают внимание в первую очередь. Первое – не путайте срок службы с гарантийным периодом, второе ─ измеряется он не в днях, месяцах или годах, а в часах работы. У светодиода срок службы 30-50 тысяч часов, отсюда и делайте выводы.

Сравнение экономии ламп накаливания, энергосберегающих и светодиодных

Пример. Лампочка включается на 4 часа в день, значит, в среднем она прослужит 1000 дней или около 3 лет. На СС также влияет количество включений и выключений электроприбора, желательно не включать/выключать его каждые 5 минут – это продлит срок работы светильника. Добиваться у продавца конкретного ответа, сколько лет проработает лампочка не нужно, он его просто физически не сможет дать. Минимальный срок работы по времени можно теоретически узнать, разделив количество часов срока службы на 24. Так получится цифра, соответствующая сроку работы прибора без выключения. Грубо и не нужно.

Напряжение питания в элементах, которые предлагает торговля в РФ, 220 В при частоте 50 Гц. Тут тоже всё понятно и проблем при покупке нет, лампы светодиодные с цоколем E27 и E14 можно использовать в любой домашней электросети. Учтите лишь, что заграницей напряжение питания в сети может быть другим, поэтому наши лампочки для их сети, и их светодиоды для нашей, скорее всего, не подойдут.

Взяв на вооружение эти сравнительные характеристики ламп накаливания и светодиодных элементов, вы купите светодиоды для дома с оптимальными параметрами, а они прослужат долго и позволят в полной мере почувствовать на себе силу электрификации.

remontami.ru

Изучаем характеристики светодиодных светильников

04.07.2016

При выборе и покупке светодиодного (LED) светильника важно понимать, что означает указанная производителем информация. Рассмотрим основные группы характеристик светодиодных осветителей.

Электрические характеристики светодиодов

Напряжение питания, В

Вольт-амперная характеристика светодиодов графически выглядит как сильноизогнутая кривая. То есть при повышении напряжения сила тока резко возрастает. Это может привести к перегреву и сгоранию светодиода, поэтому напрямую к сети 220 В эти светоисточники не подключают. Для их питания используют специальные трансформаторы или драйверы, которые стабилизируют силу тока и понижают напряжение до 12-24 В.

Поскольку светодиоды работают от отдельного блока питания, они не зависят от скачков напряжения в сети и, в отличие от остальных осветительных приборов, сохраняют стабильность светового потока при перепадах тока и скачках входного питающего напряжения (АС) от 176 В до 264 В.

Для сравнения: лампа накаливания при падении напряжения до 198 В начинает светить в 2 раза тусклее.

Источники питания

От типа и качества источника питания зависит рабочий ресурс и некоторые оптические характеристики светодиодных осветителей. С этой целью используют трансформаторные и импульсные блоки питания. Первые дешевле, но они больше весят и отличаются более низким КПД. Вторые компактны, эффективны, дольше служат. Один из известных отечественных производителей источников питания для светодиодов – завод «Аргос-Электрон».

Потребляемая мощность, Вт

Качественный уличный LED-светильник с хорошим драйвером преобразует в свет 95-97 % электрической энергии. КПД лампы накаливания составляет всего 15 %, то есть большая часть потребляемой электроэнергии уходит в тепло. Именно поэтому при одинаковой интенсивности производимого света диодные приборы освещения потребляют в 7,5-8,5 раз меньше электроэнергии по сравнению с традиционными лампами накаливания. Так, один LED-светильник мощностью 10 Вт заменяет собой стандартную 75-ваттную лампу. В быту используют светодиодные лампы мощностью от 3 Вт до 15 Вт. Промышленные светильники более яркие, но даже они потребляют в среднем не более 100 Вт.

Коэффициент мощности, cos ф

Показатель отражает процентное соотношение потребляемой электроприбором активной мощности к полной. Последняя представляет собой сумму активной и реактивной мощностей. Для нормальной работы LED-светильников без нежелательных потерь мощности необходимо поддерживать высокий cos ф, до 0,97. Для этого в импульсных драйверах применяется ККМ – коррекция коэффициента мощности.

Оптические характеристики

Световой поток, лм

Эта величина дает возможность зрительно оценить световую энергию. О яркости свечения лампы можно судить по ее светоотдаче, которая исчисляется как частное между световым потоком и потребляемой мощностью. У качественных светодиодных светильников этот параметр составляет 100 лм/Вт и выше.

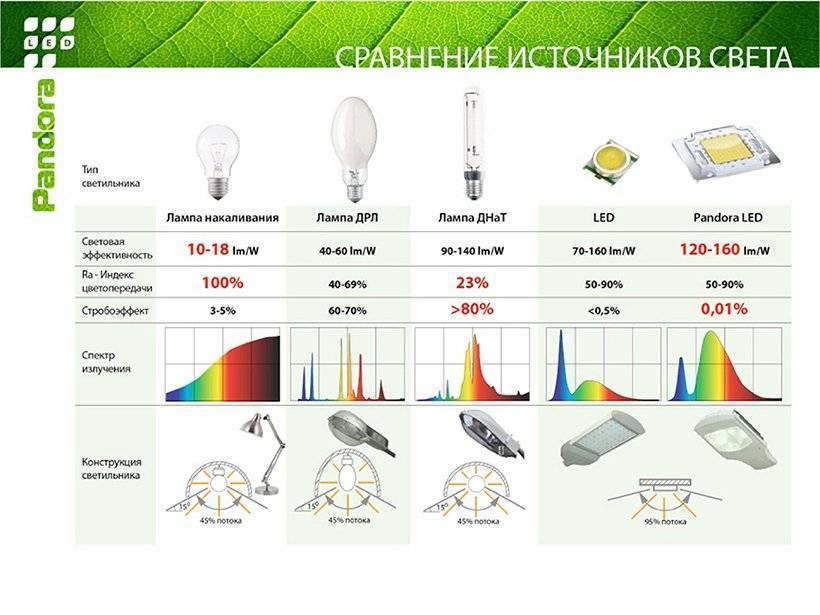

Для сравнения: светоотдача лампы накаливания – всего 11-12 лм/Вт, люминесцентной – 60-65 лм/Вт.

Коэффициент пульсации, %

LED-светильники с качественными импульсными драйверами производят ровное свечение с коэффициентом пульсации менее 1 %. Лампы с более простыми блоками питания пульсируют в пределах 5-10 %. К слову, СанПин и СНиП ограничивают пульсацию внутреннего освещения до 5-20 %.

Для сравнения: глубина пульсации люминесцентных ламп с электромагнитными ПРА может достигать 40-60 %, что чрезвычайно вредно для зрения и здоровья в целом.

Цветовая температура, К

Дает информацию об оттенке свечения лампы, измеряется в Кельвинах. Фактически этот параметр соответствует температуре, при которой черное тело начинает излучать свечение того же оттенка, что и данный светодиодный светильник. Чем выше цветовая температура, тем более холодным кажется белое свечение светодиодов.

Индекс цветопередачи CRI

Эта характеристика дает представление о том, насколько естественно выглядят цветовые оттенки предметов при освещении конкретным осветительным прибором. Нормальной считается CRI выше 75-80. У многих светодиодных светильников этот индекс составляет 80-90.

Кривая силы света (КСС)

При покупке диодного осветительного прибора важно правильно выбрать КСС, которая определяет угол рассеивания его светового потока. При ошибочном выборе могут возникать аварийные ситуации на дорогах, появляться дефекты подсветки зданий. Основные типы КСС:

• концентрированная;
• глубокая;
• косинусная;
• широкая.

Конструктивные характеристики

Вид климатического исполнения

Эта характеристика обозначается буквами, которые указывают на климатическую зону, и цифрами, означающими категорию размещения светильника. К примеру, маркировка УХЛ-1 значит, что светильник можно эксплуатировать в зоне умеренного и холодного климата на открытом воздухе при любой погоде.

Рассеиватель

Светодиоды создают точечное свечение, для рассеивания которого применяют специальные оптические системы. Рассеиватели изготавливают из поликарбоната, полипропилена, полистирола, сверхпрочного стекла. Они могут иметь вид колбы, плоской панели, купола.

Корпус

Корпус светодиодного светильника изготавливают из пластика или алюминия. Во втором случае он выполняет также функцию радиатора, способствуя отведению тепла от светодиодных чипов.

Форма

Производители выпускают светодиодные светильники в виде:

• шара;
• круглых, прямоугольных и квадратных панелей;
• куполов;
• лент и шнуров;
• бытовых ламп с колбой в виде груши, свечи, гриба, шара.

Типы крепления

Светодиодные светильники фиксируют на монтажной поверхности разными способами:

• встраивают;
• применяют накладной монтаж;
• подвешивают на тросах;
• устанавливают в трековые системы;
• закрепляют на кронштейнах и консолях.

Эксплуатационные характеристики

Степени защиты и функциональность

Эта характеристика обозначается в виде букв IP и двух цифр к ним. Первая показывает степень пылезащиты светильника, вторая – способность работать под воздействием влаги и воды. Самая высокая степень защиты у приборов, маркированных IP68. Они могут работать в условиях большой запыленности и длительное время находиться под водой.

Температура эксплуатации

Светодиоды сохраняют все функции при температуре наружного воздуха от -40 °С до +50 °С. Причем низкие температуры не только не вредят, но и продлевают рабочий ресурс светодиодного кристалла.

Класс защиты от поражения электрическим током

Характеристика определяет особенности конструкции электрооборудования и условия его эксплуатации. Самый низкий класс защиты маркируется «0», для таких приборов не предусмотрены дополнительная изоляция и заземление. Наиболее защищены приборы с классом защиты III, которые питаются низким напряжением, поэтому их безопасно эксплуатировать в любых условиях.

Рабочий ресурс, ч

Срок службы светодиодных ламп составляет 50000-100000 ч. Это 15-17 и более лет работы. По истечении заявленного производителем срока эксплуатации светодиод теряет 30 % своего рабочего ресурса, то есть снижает интенсивность свечения почти на треть.

Для сравнения: лампа накаливания работает в среднем 1000 ч, после чего перегорает.

Умение расшифровывать маркировку и разбираться в различных видах характеристик поможет вам сделать правильный выбор светильника, который прослужит максимальный срок при полном сохранении всех функций.

led-svetilniki.ru

Основные характеристики светодиодных ламп для дома

Технические характеристики светодиодных ламп

Диодные лампы для дома имеют широкий спектр использования в декоративном светодиодном освещении, в освещении помещений и улиц. Светодиодные лампы по своим обширным характеристикам превосходят все другие типы осветительных приборов.

Характеристики светодиодных ламп

Виды цоколей. Светодиодные лампы имеют все типы распространенных типоразмеров цоколей, как у других осветительных приборах. Основная линейка видов цоколей — это E27 и E14, G5 и G13, GU4 и GU5,3. Типоразмер E27 — это аналог цоколя накальной лампы диаметром 27 мм, а размер E14 имеет цоколь диаметром 14 мм, уменьшенного размера для люстр, бра.

Типы цоколей светодиодных ламп

Вместо люминесцентных ламп используют светодиодные трубчатые приборы с цоколем G5 из G13. Двух выводные цоколи типа GU4 и GU5,3, GU10 и GU13 используют на подвесных потолках.

Потребляемая мощность позволяет только определить потребление электроэнергии прибором, вычислить по мощности яркость светового потока не получится. Мощность диодных ламп для дома находится в пределах 3 -25 Вт. Для уличного освещения и прожекторов мощность этих устройств может быть значительно больше.

Световой поток светодиодных лампочек имеет обозначение в люменах (Лм, а эффективность в  Лм/Вт). Параметр Лм/Вт показывает отношение мощности светового потока к мощности потребления электроэнергии лампой. Для ламп накаливания эффективность светового потока имеет значение 10 — 15 Лм/Вт, для  светодиодных приборов эффективность достигает 70 — 100 Лм/Вт и выше.

Эффективность светового потока зависит от качества изделия и добросовестности производителя. Качественные световые приборы могут иметь эффективность до 110 Лм/Вт, а неизвестные китайские 70 — 80 Лм/Вт. Сверх яркие диоды могут показать эффективность до 180 Лм/Вт. Производитель может указать на упаковке значение светового потока, эффективность или простое сравнение светодиодных ламп и устаревших ламп накаливания.

Цветовая температура светодиодного излучения или цвет светового потока может быть от желтого теплого до белого холодного свечения. Такая шкала цветовой температуры выбрана на сравнении с цветом раскаленного металла для разной температуры. Эта шкала может простираться от теплого желтого свечения 2700К до 6500К голубого холодного цвета излучения.

Цветовая температура светового потока

Более благоприятная для глаз цветовая температура светодиодов находится в пределах 2700К и 3600К. Этот цвет светового потока наиболее ближе к цвету естественного освещения. Хотя здесь учитывается вкус потребителя и многие выбирают цвет свечения белый холодный 6000К.

Диммируемые диодные лампы могут менять яркость свечения в широких пределах, если их подключить к специальному регулятору яркости для светодиодных ламп (диммеру).  У люминесцентных ламп такой возможности нет. Этот диммер для диодов формирует импульсы с изменяемой частотой и постоянной амплитудой 3В (на один светодиод).

В зависимости от частоты импульсов 200 — 300 кгц, свечение меняется от слабого (тусклого) до максимального значения. На зрение эта частота моргания светодиодов не влияет. Например, частота кадров телевизора составляет 25 или 100 кадров в секунду, или частоту 25 — 100 герц. Для человека, в силу инерционности глаз, смена кадров не заметна.

А в светодиодном диммере частота включения — выключения светодиода составляет 200 кГц, что в 2000 раз быстрее, человек эти импульсы никак не воспринимает. Для диммера подходят только диммерные светодиодные лампы, которые подключаются к этому регулятор яркости и только. Цокольные осветительные приборы подключается к сети 220 В, постоянному напряжению или к специальному устройству.

Направление светового потока тоже может быть различным у диодных ламп, которое зависит от их конструкции. Это может быть узконаправленное излучение или круговое свечение. Для кругового свечения используют рассеиватели или несколько светодиодов, направленных в разные стороны.

Диапазон температур окружающей среды для диодов довольно широк, от — 40° С — + 40° С. Для сравнения лампы люминесцентные и энергосберегающие работают при температуре плюс 5°С плюс 45° С. Большой диапазон температур диодных приборов значительно расширяет их возможности.

Радиаторы светодиодных ламп. Не вся электроэнергия идет на излучение светового потока, даже для диодных приборов, а часть электроэнергии переходит в тепло. Поэтому эти лампы тоже нагреваются, хотя значительно меньше. Чтобы увеличить их срок эксплуатации нужно отводить тепло.

Виды радиаторов для светодиодных ламп

Для этих целей служит радиатор. Размер радиатора зависит от мощности лампы. По размеру и весу радиатора можно оценить ее качество. Радиатор из тонкой жести не может достаточно отвести тепла, что ставит качество изготовления лампы под сомнение.

Срок службы светодиодных ламп для дома также зависит от их качества, и может быть от 50000 до 100000 часов.

Тоже интересные статьи

electricavdome.ru

Технические характеристики светодиодных ламп | Компания «LeaderLight» г. Москва

На привычным источникам света приходят светодиодные лампы. Их технические характеристики ставят эти источники света вне конкуренции с остальными светильниками.

Характеристики светодиодных ламп

Основные технические параметры светодиодных ламп:

• Мощность. Это электрическая мощность, потребляемая из сети светодиодной лампой. Для сравнения мощности на упаковке всегда указывается эквивалентная лампа накаливания.
• Тип цоколя. Самые распространенные – E27 «Стандарт» и E14 «Миньон», применяемые в домашних светильниках. Для улиц используются лампы с патроном E40. LED-светильники с цоколями G4, GU5.3, GU10 заменяют галогенные лампы. Поворотный цоколь G13 устанавливается на линейных светодиодных лампах, служащих заменой электролюминесцентных ламп.
• Рабочее напряжение. Самим светодиодам требуется постоянное напряжение 12 или 24 вольта. Питание от сети переменного тока 220 В обеспечивается преобразователем, который может быть отдельным устройством либо встроен в саму лампу.
• Световой поток. Для сравнения светового потока светодиодных ламп используется параметр, характеризующий энергоэффективность источника света. Он измеряется в Люменах на Ватт (Лм/Вт). Лампа накаливания имеет эффективность 12-15 Лм/Вт, светодиодная — 80-90 Лм/Вт. Это значит, что каждый ватт потребленной LED-лампой мощности порождает десятикратный световой поток. Энергоэффективность светодиодных ламп по сравнению другими лампами – главное их преимущество.
• Цветовая температура. Этот параметр характеризует цвет свечения источника. У ламп накаливания цветовая температура 2600 К, у дневного света и электролюминесцентных ламп – 4500-6000 К. У светодиодных ламп может быть с разная цветовая температура. Их значение указывается на упаковке.
• Возможность регулировки (диммирования) яркости светодиодных ламп в сравнении с остальными источниками света гораздо шире. Присутствует не у всех светодиодных ламп, что тоже указывается на упаковке.
• Теплоотвод. Покупатели часто спрашивают: «Нагреваются или нет светодиодные лампы?». Свет излучается светодиодом в одну сторону. В противоположном направлении идет поток тепла. В LED-лампах малой мощности охлаждающий радиатор спрятан внутри корпуса. Мощные прожекторы оборудуются ребристыми алюминиевыми радиаторами. Ответ на вопрос «Нагреваются ли светодиодные лампы» впрямую зависит от мощности лампы.

Параметры и характеристики светодиодных ламп подтверждают их высокую экономичность. КПД светодиодной лампы в сравнении с лампой накаливания превосходит ее в 4-5 раза. Выбирая светодиодные лампы необходимо учитывать их виды и характеристики. Большинство из них указаны на маркировке светодиодной лампы.Смотрите также:

 Будем рады видеть Вас в числе наших партнеров!

leadlight.ru

• Шкаф купе внутренние схемы
• Вольер для немецкой овчарки своими руками чертежи и размеры
• Трансформатор с 220 на 12 вольт
• Вода в батарее журчит
• Прокладка контрольного кабеля
• Низ батареи горячий а верх холодный
• Низ батареи горячий а верх холодный
• Установка жалюзи на пластиковое окно
• Утеплить мансарду
• Утеплить мансарду
• Утеплить мансарду

Важные параметры + характеристики светодиодных ламп

Светодиодные лампы привлекают двумя параметрами — ценой и яркостью (световой поток). Но существует еще десяток критериев выбора, которым следует уделить внимание: производитель, мощность, напряжение питания, цветовая температура, тип цоколя, угол рассеивания, размеры и пульсация светового потока.

LED-светильники пришли на смену лампам накаливания, они энергоэффективны, долговечны. В статье разберемся в маркировке, характеристиках светодиодных ламп.

Основные характеристики

Характеристики светодиодных ламп более разнообразны, чтобы подобрать нужный вариант, надо учесть целый ряд параметров. В статье разберемся в характеристиках Led-светильников, объясним значение маркировки, дадим практические советы по выбору ламп для разных помещений. Данная информация поможет при организации комфортного освещения квартиры, дома или офиса.

Световой поток

Во времена, когда лампа накаливания была источником света №1, понятие светового потока мало кого интересовало. Яркость свечения определялась номинальной мощностью лампочки. С появлением светодиодов мощность потребления источников света снизилась в разы, а КПД вырос. За счет этого появилась экономия, о которой так часто напоминают рекламные ролики.

Световой поток (Ф, лм или lm) — величина, которая указывает на количество световой энергии, отдаваемой осветительным прибором. Опираясь на значение светового потока можно легко подобрать замену существующей лампочке со спиралью. Для этого можно воспользоваться нижеприведенной таблицей соответствия.

Наравне со световым потоком часто можно встретить понятие «световая отдача». Её определяют как отношение светового потока к потребляемой мощности и измеряют в лм/Вт. Данная характеристика более полно отражает эффективность источника излучения. Например, светодиодная лампа нейтрального света мощностью 10 Вт излучает световой поток примерно в 900-950 лм. Значит, её светоотдача будет равна 90-95 лм/Вт. Это примерно в 7,5 раз больше, чем у аналога со спиралью в 75 Вт с таким же световым потоком.

Бывает, что после замены лампы накаливания на светодиодную её яркость оказывается ниже заявленной. Первая причина такого явления — установка дешёвых китайских светодиодов. Вторая — заниженная мощность потребления. Эти обе причины говорят о товаре низкого качества.

Также величина светового потока зависит от цветовой температуры. В случае со светодиодами принято указывать световой поток для нейтрального света (4500 °K). Чем выше цветовая температура, тем больше световой поток и наоборот. Разница в светоотдаче между однотипными светодиодными лампами теплого (2700 °K) и холодного (5300 °K) свечения может достигать 20%.

Мощность

Мощность потребления светодиодной лампы (P, Вт) — вторая по важности техническая характеристика, которая показывает на то, сколько электроэнергии потребляет светодиодная лампа за 1 час. Суммарное энергопотребление складывается из мощности светодиодов и мощности драйвера. Наиболее востребованы в наше время led осветительные приборы мощностью 5-13 Вт, что соответствует 40-100 ваттным лампам с нитью накала.

Качественные драйвера импульсного типа потребляют не более 10% энергии от общей мощности.

В качестве рекламы производители часто пользуются понятием «Эквивалентная мощность», которая выражается в надписи на упаковке наподобие 10 Вт=75 Вт. Это означает, что светодиодную лампу в 10 Вт можно вкрутить вместо обычной «груши» в 75 Вт, не потеряв при этом в яркости. Разнице в 7-8 раз можно верить. Но если на коробке красуется надпись вроде 6 Вт=60 Вт, то зачастую это не более чем рекламный трюк, рассчитанный на рядового покупателя. Это не значит, что изделие плохого качества, но реальная светоотдача будет, скорее всего, совпадать с лампой накаливания не в 60, а гораздо меньше.

Напряжение и частота питания

Напряжение питания (U, В) принято указывать на коробке в виде диапазона, в пределах которого производитель гарантирует нормальную работу изделия. Например, параметр 176-264В свидетельствует о том, что лампочка уверенно справится с любыми перепадами сетевого напряжения без существенной потери яркости.

Как правило, светодиодная лампа со встроенным токовым драйвером имеет широкий диапазон входных напряжений.

Если источник питания не содержит качественного стабилизатора, то перепады напряжения в сети питания будут сильно сказываться на светоотдаче и влиять на качество освещения. В России наибольшее распространение имеют led-лампы с питанием от сети переменного тока 230В частотой 50/60 Гц и от сети постоянного тока 12В.

Тип цоколя

Размер цоколя необходимо знать для того, чтобы подобрать лампочку в соответствии с существующим патроном в светильнике. Основная масса светодиодных ламп выпускается под резьбовой цоколь Е14 и Е27, которые являются стандартом для настенных, настольных и потолочных светильников советского образца. Не редкость светодиодные лампы с цоколем GU4, GU5.3, которые пришли на смену галогенным лампочкам, установленным в точечных светильниках и китайских люстрах с пультом дистанционного управления.Основные виды цоколей

Цветовая температура

Цветовая температура (TC, °K) указывает на оттенок излучаемого света. Применительно к светодиодным лампам белого свечения всю шкалу условно делят на три части: с тёплым, нейтральным и холодным светом. При выборе следует учесть, что тёплые тона (2700-3500 °K) успокаивают и располагают к уюту, а холодные (от 5300 °K) бодрят и возбуждают нервную систему.
График световых температур

В связи с этим для дома рекомендуется использовать тёплого свечения, а на кухне, в ванной и для работы — нейтрального. Светильники на светодиодах с TC≥5300 °K пригодны только для выполнения специфической работы и в качестве аварийного освещения.

Угол рассеивания

По углу рассеивания можно судить о распространении светового потока в пространстве. Данный показатель зависит от конструкции рассеивателя и расположения светодиодов. Нормой для современных ламп широкого применения является значение ≥210°. Для эффективной работы с мелкими деталями лучше купить лампу с углом рассеивания 120° и установить её в настольный светильник.

Возможность диммирования

Возможность диммирования (управление яркостью освещения) светодиодной лампы подразумевает её корректную работу от светорегулятора (диммера). Диммируемые лампы стоят дороже, так как их электронный блок имеет более сложное устройство. Обычная led-лампочка при подключении к регулятору света не станет работать или будет моргать.

Коэффициент пульсации

Коэффициент пульсации (Кп) не всегда приводится в перечне характеристик, несмотря на то, что имеет первостепенное значение и оказывает влияние на здоровье. Необходимость в измерении данного параметра возникла ввиду наличия в лампе электронного блока и высокого отклика светодиодов. Низкокачественные источники питания не способны идеально сгладить пульсации выходного сигнала, в результате чего светодиоды начинают мерцать с некоторой частотой.

Коэффициент пульсации светодиодных ламп с питанием от сети стабильного постоянного тока равен нулю.

Наиболее качественными принято считать светодиодные лампы с Кп ниже 20%. В моделях с драйвером тока коэффициент пульсаций не превышает 1%. Определить данный параметр на практике несложно с помощью осциллографа. Для этого нужно измерить амплитуду переменной составляющей сигнала на светодиодах и разделить её на напряжение, измеренное на выходе блока питания.

По частоте переменного сигнала в нагрузке можно определить тип применённого драйвера.

Диапазон рабочих температур

Следует внимательно отнестись к данной характеристике, если предполагается эксплуатировать светодиодную лампочку в нестандартных условиях: на улице, в производственных цехах. Некоторые модели способны корректно работать только в узком диапазоне температур.

Индекс цветопередачи

С помощью индекса цветопередачи (CRI или Ra) можно оценить, насколько естественным виден цвет предметов, освещённых светодиодной лампой. Хорошим считается Ra≥70.

Степень защиты от влаги и пыли

Этот параметр выражается в виде обозначения IPXX, где ХХ — две цифры, указывающие на степень защиты от твёрдых предметов и воды. Его можно не обнаружить в перечне характеристик, если лампа предназначена исключительно для использования внутри помещений. Степень защиты

Дополнительные параметры

Срок службы изделия

Срок службы — весьма абстрактная характеристика светодиодной лампы. Дело в том, что под сроком службы производитель понимает общее время работы светодиодов, а не лампы. При этом наработка на отказ остальных деталей схемы остаётся под большим сомнением. Кроме того, на время работы влияет качество сборки корпуса и пайки радиоэлементов. К тому же не один производитель, в связи с долгим сроком службы, не проводит полноценных тестов по деградации светодиодов в лампе. Так что заявленные 30 тыс. часов и более — это теоретический показатель, а не реальный параметр.

Тип колбы

Несмотря на то что тип колбы для многих не является критичным техническим параметром, во многих моделях его указывают в первой строчке. Обычно тип и маркировка колбы выражается в цифробуквенном коде.

Масса

Весом изделия редко кто интересуется в момент покупки, но для некоторых облегчённых светильников он имеет значение.

Габариты

Сколько производителей — столько и корпусов, отличающихся внешним видом и габаритами. Например, светодиодные лампы мощностью 10 Вт от разных изготовителей могут отличаться в длину и ширину более чем на 1 см. Выбирая новую led лампу для освещения, не стоит забывать о том, что она должна поместиться в уже имеющийся светильник.

Рынок светодиодной продукции продолжает динамично развиваться, вследствие чего характеристики ламп изменяются и совершенствуются. Надеемся, что в ближайшее время применительно к светодиодным лампам будут выработаны стандарты качества, которые упростят покупателю задачу с выбором.

Технические характеристики светодиодных ламп для светильников дома

Устройства на основе диодов успешно теснят с рынка другие типы осветительных приборов для дома. Причем довольно изрядная стоимость и чувствительность устройств к высоким температурам их не останавливает. Причиной служат превосходные качества светильников.

Технические характеристики светодиодных ламп включают несколько наиболее важных для потребителя параметров.

Светоотдача

Главное назначение осветительного прибора – обеспечивать хорошее освещение. Эту цель выполняет генерируемый источником световой поток той или иной интенсивности. Измеряется он в единицах света – люменах, или, что более показательно, в соотношении люмена к единице мощности – Ватту.

Чем выше светоотдача источника света, но при этом меньше потребление тока, тем более эффективным прибором стоит его считать.  Лампы на светодиодах относят к эргономичным, а по величине светоотдачи уступают только люминесцентным.

Мощность

По сути, эти параметры стоит рассматривать вместе. Ведь мощность указывает на количество потребляемой электроэнергии, а светоотдача – на количество света, которое генерирует прибор. Именно это соотношение и определяет экономичность и эффективность устройства.

При замене обычной лампочки диодом или другим источником стоит обратить внимание на сравнительные технические характеристики, приведенные в таблице, с тем, чтобы найти надлежащий аналог.

Таблица предоставляет лишь некоторые сравнительные данные. Однако легко понять, что для замены лампы накаливания мощностью в 75 Вт подойдет светодиодная мощностью в 10–12 Вт, поскольку излучает такой же световой поток. И при этом освещение никоим образом не ухудшится, а может даже улучшиться.

Цветовая температура

Эта величина указывает на оттенок излучаемого света. И если для лампочки накаливания выбора здесь нет – цвет определяется только светофильтром, как и для люминесцентной, то такая характеристика светодиодных ламп LED, как цветовая температура света, может колебаться в очень широких пределах.

Дело здесь в том, что основой прибора является диод – кристалл полупроводников, генерирующий свет при прохождении электрического тока. Цвет излучения зависит от примесей в кристалле и может быть любым – желтым, красным, белым. Причем интенсивность и соответствие какому-то определенному оттенку солнечного света определяется еще и градусом цветовой шкалы.

Полупроводник может генерировать белое теплое, белое холодное, белое дневное излучение. Цветовая температура при этом колеблется от 3500 до 6500. К, в то время как температура желтого обычного света составляет 2700–3000 К. Любой вариант светодиодного светильника оказывается более ярким, просто потому что имеет более высокую цветовую температуру.

При этом белый свет LED-устройства имеет прекрасные характеристики по цветовой передаче и совершенно не изменяет оттенков.

Тип цоколя

Это качество определяет применение устройства. Так, Е27 указывает на возможность размещения лампы в обычных бытовых светильниках и люстрах самого разного вида. Е14, например – параметр цоколя для устройства, используемого для холодильника или автомобильных салонов. А Е40 – самый крупный цоколь, он используется не для дома, а в больших промышленных помещениях, для уличного освещения и так далее.

Остальные сравнительные технические характеристики светодиодной лампы Е27 не отличаются от других моделей. Цоколь Е27 разработан специально для возможности замены устаревших осветительных устройств в доме новыми LED-светильниками. На фото – прибор с цоколем Е27.

Рабочая среда

Лампы на светодиодах отличаются хорошей стойкостью к низким температурам. Сама природа полупроводника такова, что для его нормальной работы необходим отвод тепла. В результате устройство работает при самых низких температурах – до -40, а, как утверждают отдельные отзывы, и до -55 С. В доме, конечно, такой температуры не бывает, но на улице в условиях Крайнего Севера – вполне.

А вот верхняя температура моделей ограничена +40 С. Мощный электронный драйвер светильника, помимо всего прочего, отводит тепло, но при высокой температуре корпус будет нагреваться сам, что приводит к сбоям в работе полупроводника и к его разрушению.

Пульсация

Любому искусственному освещению в той или иной мере свойственно мерцание. Увы, лампы на светодиодах не исключение. На эту характеристику необходимо обращать внимание при выборе.

К сожалению, разобраться в этом вопросе нелегко. Мерцание определяется устройством драйвера и зависит от его качества. В бюджетных моделях LED очень часто можно встретить конденсатор, вместо драйвера, а последний стабилизировать ток, как полагается, не может.

Условия работы

Характеристика светодиодных ламп Е27 или автомобильных лампочек Е14 включает и такой параметр, как напряжение. Все светодиодные устройства потребляют постоянный ток напряжением в 12 В, а поэтому напрямую к розетке не подключаются, чего не скажешь об автомобильном аккумуляторе. Способность работать с переменным током напряжением в 220 В обуславливает тот же драйвер в светильнике или преобразователь, включенный в цепь.

Характеристики светодиодных ламп: цветовая температура, мощность

Светодиодные лампы привлекают двумя параметрами — ценой и яркостью (световой поток). Но существует еще десяток критериев выбора, которым следует уделить внимание: производитель, мощность, напряжение питания, цветовая температура, тип цоколя, угол рассеивания, размеры и пульсация светового потока.

LED-светильники пришли на смену лампам накаливания, они энергоэффективны, долговечны. В статье разберемся в маркировке, характеристиках светодиодных ламп.

Основные характеристики

Характеристики светодиодных ламп более разнообразны, чтобы подобрать нужный вариант, надо учесть целый ряд параметров. В статье разберемся в характеристиках Led-светильников, объясним значение маркировки, дадим практические советы по выбору ламп для разных помещений. Данная информация поможет при организации комфортного освещения квартиры, дома или офиса.

Световой поток

Во времена, когда лампа накаливания была источником света №1, понятие светового потока мало кого интересовало. Яркость свечения определялась номинальной мощностью лампочки. С появлением светодиодов мощность потребления источников света снизилась в разы, а КПД вырос. За счет этого появилась экономия, о которой так часто напоминают рекламные ролики.

Световой поток (Ф, лм или lm) — величина, которая указывает на количество световой энергии, отдаваемой осветительным прибором. Опираясь на значение светового потока можно легко подобрать замену существующей лампочке со спиралью. Для этого можно воспользоваться нижеприведенной таблицей соответствия.

Классификация светодиодных ламп

Наравне со световым потоком часто можно встретить понятие «световая отдача». Её определяют как отношение светового потока к потребляемой мощности и измеряют в лм/Вт. Данная характеристика более полно отражает эффективность источника излучения.

Например, светодиодная лампа нейтрального света мощностью 10 Вт излучает световой поток примерно в 900-950 лм. Значит, её светоотдача будет равна 90-95 лм/Вт.

Это примерно в 7,5 раз больше, чем у аналога со спиралью в 75 Вт с таким же световым потоком.

Бывает, что после замены лампы накаливания на светодиодную её яркость оказывается ниже заявленной. Первая причина такого явления — установка дешёвых китайских светодиодов. Вторая — заниженная мощность потребления. Эти обе причины говорят о товаре низкого качества.

Также величина светового потока зависит от цветовой температуры. В случае со светодиодами принято указывать световой поток для нейтрального света (4500 °K). Чем выше цветовая температура, тем больше световой поток и наоборот. Разница в светоотдаче между однотипными светодиодными лампами теплого (2700 °K) и холодного (5300 °K) свечения может достигать 20%.

Цветовая температура

Мощность потребления светодиодной лампы (P, Вт) — вторая по важности техническая характеристика, которая показывает на то, сколько электроэнергии потребляет светодиодная лампа за 1 час.

Суммарное энергопотребление складывается из мощности светодиодов и мощности драйвера.

Наиболее востребованы в наше время led осветительные приборы мощностью 5-13 Вт, что соответствует 40-100 ваттным лампам с нитью накала.

Качественные драйвера импульсного типа потребляют не более 10% энергии от общей мощности.

В качестве рекламы производители часто пользуются понятием «Эквивалентная мощность», которая выражается в надписи на упаковке наподобие 10 Вт=75 Вт. Это означает, что светодиодную лампу в 10 Вт можно вкрутить вместо обычной «груши» в 75 Вт, не потеряв при этом в яркости.

Разнице в 7-8 раз можно верить. Но если на коробке красуется надпись вроде 6 Вт=60 Вт, то зачастую это не более чем рекламный трюк, рассчитанный на рядового покупателя.

Это не значит, что изделие плохого качества, но реальная светоотдача будет, скорее всего, совпадать с лампой накаливания не в 60, а гораздо меньше.

Напряжение и частота питания

Напряжение питания (U, В) принято указывать на коробке в виде диапазона, в пределах которого производитель гарантирует нормальную работу изделия. Например, параметр 176-264В свидетельствует о том, что лампочка уверенно справится с любыми перепадами сетевого напряжения без существенной потери яркости.

Как правило, светодиодная лампа со встроенным токовым драйвером имеет широкий диапазон входных напряжений.

Если источник питания не содержит качественного стабилизатора, то перепады напряжения в сети питания будут сильно сказываться на светоотдаче и влиять на качество освещения. В России наибольшее распространение имеют led-лампы с питанием от сети переменного тока 230В частотой 50/60 Гц и от сети постоянного тока 12В.

Тип цоколя

Размер цоколя необходимо знать для того, чтобы подобрать лампочку в соответствии с существующим патроном в светильнике.

Основная масса светодиодных ламп выпускается под резьбовой цоколь Е14 и Е27, которые являются стандартом для настенных, настольных и потолочных светильников советского образца. Не редкость светодиодные лампы с цоколем GU4, GU5.

3, которые пришли на смену галогенным лампочкам, установленным в точечных светильниках и китайских люстрах с пультом дистанционного управления.

Основные виды цоколей

Цветовая температура

Цветовая температура (TC, °K) указывает на оттенок излучаемого света. Применительно к светодиодным лампам белого свечения всю шкалу условно делят на три части: с тёплым, нейтральным и холодным светом. При выборе следует учесть, что тёплые тона (2700-3500 °K) успокаивают и располагают к уюту, а холодные (от 5300 °K) бодрят и возбуждают нервную систему.

График световых температур

В связи с этим для дома рекомендуется использовать тёплого свечения, а на кухне, в ванной и для работы — нейтрального. Светильники на светодиодах с TC≥5300 °K пригодны только для выполнения специфической работы и в качестве аварийного освещения.

Таблица цветовой температуры

По углу рассеивания можно судить о распространении светового потока в пространстве. Данный показатель зависит от конструкции рассеивателя и расположения светодиодов. Нормой для современных ламп широкого применения является значение ≥210°. Для эффективной работы с мелкими деталями лучше купить лампу с углом рассеивания 120° и установить её в настольный светильник.

Угол рассеивания

Возможность диммирования

Возможность диммирования (управление яркостью освещения) светодиодной лампы подразумевает её корректную работу от светорегулятора (диммера). Диммируемые лампы стоят дороже, так как их электронный блок имеет более сложное устройство. Обычная led-лампочка при подключении к регулятору света не станет работать или будет моргать.

Коэффициент пульсации (Кп) не всегда приводится в перечне характеристик, несмотря на то, что имеет первостепенное значение и оказывает влияние на здоровье.

Необходимость в измерении данного параметра возникла ввиду наличия в лампе электронного блока и высокого отклика светодиодов.

Низкокачественные источники питания не способны идеально сгладить пульсации выходного сигнала, в результате чего светодиоды начинают мерцать с некоторой частотой.

Формула коэффициента пульсации

Коэффициент пульсации светодиодных ламп с питанием от сети стабильного постоянного тока равен нулю.

Наиболее качественными принято считать светодиодные лампы с Кп ниже 20%. В моделях с драйвером тока коэффициент пульсаций не превышает 1%. Определить данный параметр на практике несложно с помощью осциллографа. Для этого нужно измерить амплитуду переменной составляющей сигнала на светодиодах и разделить её на напряжение, измеренное на выходе блока питания.

По частоте переменного сигнала в нагрузке можно определить тип применённого драйвера.

Диапазон рабочих температур

Следует внимательно отнестись к данной характеристике, если предполагается эксплуатировать светодиодную лампочку в нестандартных условиях: на улице, в производственных цехах. Некоторые модели способны корректно работать только в узком диапазоне температур.

Индекс цветопередачи

С помощью индекса цветопередачи (CRI или Ra) можно оценить, насколько естественным виден цвет предметов, освещённых светодиодной лампой. Хорошим считается Ra≥70.

Этот параметр выражается в виде обозначения IPXX, где ХХ — две цифры, указывающие на степень защиты от твёрдых предметов и воды. Его можно не обнаружить в перечне характеристик, если лампа предназначена исключительно для использования внутри помещений.

Степень защиты

Дополнительные параметры

Срок службы изделия

Срок службы — весьма абстрактная характеристика светодиодной лампы. Дело в том, что под сроком службы производитель понимает общее время работы светодиодов, а не лампы. При этом наработка на отказ остальных деталей схемы остаётся под большим сомнением.

Кроме того, на время работы влияет качество сборки корпуса и пайки радиоэлементов. К тому же не один производитель, в связи с долгим сроком службы, не проводит полноценных тестов по деградации светодиодов в лампе. Так что заявленные 30 тыс.

часов и более — это теоретический показатель, а не реальный параметр.

Тип колбы

Несмотря на то что тип колбы для многих не является критичным техническим параметром, во многих моделях его указывают в первой строчке. Обычно тип и маркировка колбы выражается в цифробуквенном коде.

Тип колб

Масса

Весом изделия редко кто интересуется в момент покупки, но для некоторых облегчённых светильников он имеет значение.

Габариты

Сколько производителей — столько и корпусов, отличающихся внешним видом и габаритами. Например, светодиодные лампы мощностью 10 Вт от разных изготовителей могут отличаться в длину и ширину более чем на 1 см. Выбирая новую led лампу для освещения, не стоит забывать о том, что она должна поместиться в уже имеющийся светильник.

Рынок светодиодной продукции продолжает динамично развиваться, вследствие чего характеристики ламп изменяются и совершенствуются. Надеемся, что в ближайшее время применительно к светодиодным лампам будут выработаны стандарты качества, которые упростят покупателю задачу с выбором.

Характеристика светодиодных ламп

• К основным характеристикам светодиодных ламп, которые вы можете увидеть на упаковке, относятся:
• — Тип используемого цоколя
• — Потребляемая мощность
• — Световой поток
• — Диапазон рабочих температур
• — Степень защиты
• — Цветовая температура
• — Срок службы
• — Рабочее напряжение питания
• — Габаритные размеры
• — Вес

Тип используемого цоколя

В светильниках разных типов, в зависимости от поставленной задачи, используется большое количество разнообразных разъемов и лампы для подключения к ним, имеют соответствующие цоколи. Для ламп накаливания, основных цоколя всего три – E40, E27 и E14.

При этом E27 «большой цоколь» – самый распространенный, встречается практически везде и должен быть знаком каждому. У люминесцентных или галогенных ламп, разновидностей цоколей гораздо больше, разобраться и запомнить их все очень тяжело.

Поэтому если вы решили заменить лампу другого типа на светодиодную, проще всего, взять с собой в магазин экземпляр и консультанты подберут вам аналог, с нужным цоколем.

Потребляемая мощность

Мощность – это величина характеризующая скорость потребления или преобразования энергии т.е. сколько лампа потребляет энергии в единицу времени.

У светодиодных ламп очень высокая энергоэффективность, поэтому не пугайтесь, когда встретите на упаковке такие показатели мощности как 3 — 7Вт и т.д.

Привыкшие, за долгое время, к лампам накаливания и, соответственно, к их мощности, людям трудно представить, что светодиодная лампа в десять раз меньшей мощности, может давать столько же света, но это правда! Подробнее это описано, в статье «Замена ламп на светодиодные», в разделе «Яркость ламп». Ниже приведена небольшая таблица соответствия ламп разного типа.

Световой поток

Световой поток – это физическая величина, которая характеризует количество излучаемой световой мощности. Измеряется она в Люменах, обозначатся как «лм» или «lm».

Эта общая характеристика для ламп любых типов, опираясь на нее, легко можно подобрать необходимые аналоги.

В представленной выше таблице, в последнем столбце указана эта характеристика и если вы решили заменить лампы накаливания мощностью 60 Вт, то необходимо приобрести светодиодные лампы, световой поток которых около 700лм, в зависимости от производителя и модели, обычно это светодиодные лампы мощностью 6-10 Вт.

Диапазон рабочих температур

Эта характеристика показывает, стандартные температурные режимы ламп, при которых производитель гарантирует их безотказную работу.Обращайте внимание на эту характеристику, особенно при покупке светодиодных ламп, предназначенных для работы вне отапливаемых помещений.

Степень защиты

Характеристика показывающая степень защиты лампы от попадания пыли и влаги. Подробнее можно почитать здесь.

Цветовая температура светодиодных ламп

Важной характеристикой светодиодных ламп, как и ламп любого другого типа, является так называемая «цветовая температура». Если сказать просто, эта характеристика показывает какого цвета свечение излучает лампа.

Появление этой характеристики, связано с тем, что при различной степени нагрева, материалы излучают свет разных цветов и оттенков. Так, например, если вольфрамовая спираль лампы накаливания нагревается до 1200 Кельвинов она начинает излучать свет красного спектра и с увеличением температуры, цвет излучения будет меняться.

Для удобства, приведу цветовую температуру некоторых источников света. Так например солнечный свет в 12 часов дня соответствует цветовой температуре примерно 4000К, свет неба, т.к. оно голубое, соответствует температуре около 7000К. Очень часто, в повседневной жизни, мы встречаемся с понятием «дневной свет», его цветовая температура 5500К, это среднее между солнечным и цветом неба.

Лампы накаливания, в зависимости от мощности, имеют цветовую температуру в диапазоне 2200К – 2800К.При выборе цветовой температуры светодиодной лампы, учитывайте следующие моменты -лампы тёплого света располагают к релаксации и уюту, а более холодные повышают работоспособность.

В жилых помещениях лучше всего использовать лампы с температурой 2700..3300K — ровный, спокойный, тёплый свет располагает к отдыху и наиболее естественен для  глаз, а на рабочем месте, а так же в ванной комнате лучше повесить лампы дневного света (4200..5400K).

Стандартная цветовая температура светодиодных ламп

Срок службы

Срок службы — это период, в течение которого производитель светодиодных ламп обязуется обеспечивать потребителю (п. 1 ст.

5 Закона РФ N 2300-1) — возможность использования ламп по назначению и несет ответственность за существенные недостатки, возникшие по его вине. Не путайте этот показатель с гарантийным периодом. Срок службы, это величина характеризующая ресурс изделия.

Обычно для светодиодных ламп этот показатель 30000-50000 часов. А вот гарантийный период, производители дают в среднем 2-3 года, что тоже немало.

Рабочее напряжение питания

Характеристика, показывающая какое напряжение требуется лампе для работы. Чаще всего это 220В при 50Гц. Это стандартный показатель напряжения, принятый в нашей стране. Именно такое напряжение в наших розетках. Чуть подробнее, это описано в статье «Замена ламп на светодиодные» в разделе «Питание светодиодных ламп»

Габаритные размеры

Габаритные размеры – это размеры ламп, указанные в формате – ДхШхВ (длинна — ширина — высота). Обращайте внимание на эту характеристику, так как плафоны в светильниках бывают разных размеров и не любого типа светодиодная лампа может подойти.

Вес

Характеристика показывающая сколько весит светодиодная лампа.

Часто на упаковке, для удобства потребителя, так же указывается соответствие данной светодиодной лампы, лампе накаливания определенной мощности.

Еще несколько лет назад, светодиодные лампы были большой редкостью и не воспринимались потребителями, как достойная замена ламп накаливания. Тем более первые экземпляры были очень дорогими, подходили для замены далеко не всех других типов ламп и имели ограниченную цветовую температуру.

Но это уже в прошлом, развитие светодиодных ламп идет очень динамично, сейчас на рынке присутствуют лампы практически любого формата и вида, широкого диапазона цветовой температуры и по приемлемой цене. Которые подходят для замены большинства ламп другого типа в светильниках любого уровня.

Более того, производители постоянно совершенствуют свои продукты, появляются новые светодиоды, улучшаются драйверы для них и не исключено, что в будущем, светодиодные лампы полностью вытеснят другие типы ламп.

На свой объекты, я, чаще всего, заказываю светодиодные лампы через интернет — ВОТ ЗДЕСЬ.

Эти магазины предлагают большой выбор разнообразных светодиодных ламп, с разными цоколями, разной конфигурации, а главное можно выбрать и недорогие модели и качественные, в зависимости от ситуации.

К сожалению, такое разнообразие встречается лишь в крупных сетях, походы в которые съедают слишком много времени. Поэтому я выбираю и заказываю сразу все необходимые позиции через интернет, а затем или просто забираю их в офисе компании, либо заказываю доставку прямо на объект — очень удобно!

Цветовая температура светодиодных ламп

4 ноября 2019

В данной статье мы подробно поговорим о цветовой температуре светодиодных ламп, расшифруем многие значения, покажем таблицу, а также реальные примеры с фотографиями. Сразу отметим, что это относится не только к светодиодным источникам освещения, но и к другим: цветовая температура одинаково относится ко всему, будь то свет от обычной лампочки или от звезды.

Что такое цветовая температура?

Цветовая температура никак не относится к яркости или к теплу, которые излучают источники освещения, она относится лишь к восприятию света. Если говорить научными терминами, то она характеризует функцию длины волны в оптическом диапазоне. Обычно измеряется в К (Кельвины), может иметь значение от 0К.

Максимальное значение теоретически не ограничено, практически огромные значения не имеют смысла – мы не сможем их воспринимать. Также мы не сможем увидеть гипотетическое тело с температурой 0 К, ведь оно будет поглощать весь свет.

В качестве примера можно привести черные дыры, которые поглощают весь свет, правда там это происходит из-за огромной гравитации.

На практике, обычному человеку все эти научные выкладки знать не обязательно, однако каждый человек, так или иначе, сталкивается с цветовой температурой.

Например, среднестатистическому человеку больше приятны теплые цвета или нейтральные, чем холодные.

Есть даже определенные рекомендации, например, для спальни или комнаты отдыха однозначно лучше теплые цвета а вот для ванной или кухни подойдут более холодные.

Давно доказано, что температура света влияет на состояние человека и способна создавать определенную атмосферу. Если теплая расслабляет, то более холодная наоборот, мобилизует. Именно поэтому в офисах, больницах и т.д.

чаще всего используют освещение холодного спектра. Но и здесь важно не переборщить, так как слишком яркий и холодный свет приводит к дискомфорту, устают глаза и появляются другие негативные последствия.

Одним словом, цветовая температура света очень важна и недооценивать ее значение не стоит.

Цветовые температуры светодиодов

Ниже мы приведем таблицу, в которой рассмотрим светодиодные светильники разных цветовых температур и рекомендации, где их можно использовать.

Температура	Как выглядит	Применение
2700К	Называется «теплый белый», имеет ярко выраженный теплый свет с преобладанием желтого.	Это обычная температура ламп накаливания, но есть и подобные светодиодные светильники. Рекомендуется использовать такой свет в спальнях, комнатах отдыха, там, где человек должен отдыхать.
3000К	В данном случае чуть более выражен белый цвет, но все равно считается теплым.	Рекомендации по использованию аналогичны предыдущему, разница не слишком велика.
3500К	Обычный дневной свет, данное значение считается близким к нейтральному.	Данный спектр используется чаще всего, как в квартирах или домах, так и в офисах. Данную цветовую температуру можно считать стандартной, которая подойдет для освещения почти любых помещений.
4000К	Данная температура уже считается холодной, хотя она наиболее близка к естественному.	Также допустимо использовать в жилых помещениях, но вот в комнатах для отдыха это уже будет не лучший выбор. Также используется в офисах.
4700К – 6000К	А вот это уже действительно холодный цвет.	Уличное освещение, рабочие места, производственные помещения, теплицы. Для жилых помещений это уже будет не лучший выбор.
Выше 6000К	Холодный цвет	Уличное освещение, лаборатории и другие рабочие места (не офисы). Использование в жилых помещениях крайне не рекомендуется, такой цвет не даст отдохнуть, а будет держать в напряжении.

Раньше выбирали соответствующий тип ламп (например, если был нужен холодный свет, то выбирали люминесцентные), но сегодня светодиодные источники освещения выпускаются во всех основных спектрах и позволяют решать любые задачи по освещению помещений или улицы. Например, есть теплые светодиодные прожекторы (3000К), а есть и холодные (6500К), или теплые белые светодиодные ленты.

В больницах чаще всего используется холодный свет

Индекс цветопередачи светодиодных ламп

Интересно, что нужно учитывать еще и такой параметр как индекс цветопередачи. Если говорить простым языком, то этот параметр характеризует то, насколько точно передаются цвета освещаемых объектов.

Обозначается как CRI (или Ra) и имеет значение от 1 (худшая цветопередача) до 100 (лучшая).

Смысл в том, что лампы одной температуры могут освещать объекты совершенно по-разному, искажая их цвета, как это видно на картинке ниже.

Разумеется, такое крайне нежелательно. Например, вы разрабатывали интерьер комнаты в определенных цветах, но источники освещения имеют низкий индекс цветопередачи и серьезно искажают цвета.

Эффект получается уже совсем не тот. Сам показатель определяется на основе утвержденных и стандартизированных методик.

Для светодиодов приняты следующие обозначения, которые характеризуют индекс цветопередачи:

• Категория 1А – значение выше 90;
• Категория 1В – в промежутке от 80 до 89;
• Категория 2А – 70-79;
• Категория 2В – 60-69;
• Категория 3 – 40-59;
• Категория 4 – ниже 39.

Подобную маркировку можно найти в карточках товаров (если говорить об интернет-магазинах), либо на самих лампах (упаковка).

Что данные показатели означают на практике? На самом деле, хорошей считается категория 1В и выше, все, что ниже, допустимо, но не там, где очень важна правильная передача цвета.

Категория 3 и ниже это относится к местам, где правильная цветопередача является совсем необязательной.

Однако, современные качественные светодиоды обычно имеют индекс цветопередачи от 80 и выше, что является допустимым значением практически для любых ситуаций. Конечно, если говорить о музей и других подобных объектах, то там выбирают освещение с показателем CRI близким к 100, ведь в данных случаях точная передача цвета является совершенно необходимой.

Пример искажения цвета из-за слишком теплого освещения

Какая цветовая температура лучше?

Выше мы отмечали, что каждая цветовая температура света оптимальна для различных ситуаций и помещений.

Поэтому вопрос «Какая цветовая температура лучше: теплая или холодная?» большого смысла не имеет, так как в нем недостаточно вводных данных.

Правильный вопрос, например, может звучать так: «Какая цветовая температура света лучше всего подходит для офиса/дома/загородного участка и т.д.?».

В принципе, можно руководствоваться следующими соображениями: теплый для отдыха, холодный для работы. При этом, в крайности впадать также не стоит, слишком холодный свет используется при определенных условиях и сфера его применения ограничена, так же и слишком теплый, который очень сильно отдает желтым не всегда будет приятен для восприятия человеком.

3700К – это примерная середина, обычно более чем на 1000К в ту или иную сторону отклоняются редко. Грубо говоря, выбирая светодиодное освещение с температурой света от 2700К до 4700К, вероятность ошибки будет минимальной. Под ошибкой мы понимаем выбор такого освещения, при котором будет очень не комфортно работать или отдыхать.

Также отметим, что современные решения позволяют комбинировать холодный и теплый свет, создавая необходимую атмосферу в конкретный момент времени.

Простой пример: в комнате отдыха основные источники имеют теплый свет, тогда как небольшой светильник имеет более холодный, при свете которого будет гораздо проще и приятнее читать книгу, ведь ее страницы сохранят свой истинный белый цвет, а не станут желтыми.

Подробно о характеристиках светодиодных ламп

Все чаще led-светильники находят применение в качестве главного источника освещения.

Они настолько разнообразны, что различаются между собой по более чем десяти признакам.

Сферы их применения существенно разнятся. Рассмотрим, какие основные характеристики имеют светодиодные лампы, и как они могут повлиять на выбор.

Что такое светодиодная лампа: описание, главнейшие особенности

Светодиодная лампа – это аналог обычной лампочки (накаливания, люминесцентной, галогенной), применяемой в бытовых светильниках.

Она обладает характеристиками как и у аналогов – величиной цоколя, мощностью, так и собственными параметрами – температура цвета, угол рассеивания, тип радиатора и другими.

Среди главнейших ее особенностей выделяются:

1. Мощность потребления, выраженная в ваттах.
2. Световой поток.
3. Температура цвета.
4. Разновидность цоколя.
5. Рабочий температурный диапазон.
6. Уровень защиты от пыли и влаги.
7. Коэффициент пульсации.
8. Период эксплуатации.
9. Напряжение для питания.
10. Габариты, масса, форма и тип колбы.

Мощность и световой поток

Одним из первых параметров любой светодиодной лампы является мощность. Именно по этой характеристике большинство потребителей выбирают лампочку, а потом уже смотрят на все остальные. При рассмотрении этого параметра нужно учесть, что его значение в описании указывается как суммарное – для лампы и драйвера.

При этом энергопотребление и показатель светового потока находятся в прямой зависимости друг от друга. Это особенно наглядно показано в ниже приведенной таблице.

Внимание! Обычная лампа накаливания на 150Вт имеет такие же параметры светового потока, как светодиодная всего на 20-25Вт. При подобных характеристиках последняя дает яркость не хуже первой, при этом срок эксплуатации ее значительно больше, а затраты по энергопотреблению в 7 раз меньше!

Цветовая температура

По такой важной характеристике как цветовая температура led-лампы делятся на три вида:

1. Естественный белый. Ему соответствует 4000-4500К.
2. Теплый белый. Создается при 2500-3000К.
3. Холодный белый. Светодиодный источник продуцирует 6000-7000К.

Интересно! Цветовой нагрев и соответствующий ему оттенок освещения очень важен при подборе led-элемента для конкретного вида помещения.

Например, теплые оттенки идеально подойдут для комнат отдыха, спальни, детской, естественный – для места интеллектуального или несложного труда – в кабинет, на кухню, гостиную.

Холодный цвет лучше использовать там, где необходима крайняя концентрация внимания и силы – в мастерской, гараже, цехе.

Угол рассеивания

В отличие от стандартной и всем привычной лампы накаливания у светодиодной угол светового потока может быть весьма ограничен. Led-источник светит целенаправленным широким или узким пучком от 30 до 320 градусов.

При выборе лампы для конкретного места применения крайне важно учитывать эту характеристику.

Например, в гостиной или на кухне лучше использовать источник света с максимальным светорассеянием, а в ограниченной рабочей зоне (настольной лампе), напротив, узконаправленный.

  Как выбрать лучшую светодиодную лампочку для дома

Для обозначения этой характеристики существует специальная техническая маркировка:

Тип цоколя и наличие радиатора

Стандартным и наиболее распространенным в бытовых условиях типом цоколя является E27 и E14, называемый «миньон». Однако для светодиодных ламп существуют и другие модификации. Каждая из них имеет свой размер цоколя, форму и характеристики:

1. E40 – диаметр резьбы цоколя достигает 40 мм. Применяется под мощные лампы для освещения больших площадей.
2. GU4, GU5.3, GU10 – поперечник крепления 4, 5,3 и 10 мм, соответственно. Стандарт распространен в галогеновых светильниках.
3. G5, G13, G23, G24 – используются для люминесцентных ламп соответствующего диаметра.
4. GX53 – формат встраиваемых и накладных приборов освещения. Часто с их помощью монтируют источники света в навесные потолки и мебельные конструкции.
5. G13 – трубчато-поворотный цокольный механизм для ламп типа Т8.

Чем мощнее светодиодная лампа, тем сильнее она нагревается. Для отвода тепла применяется радиатор. Как правило, его конструкция имеет ребристую или спиралеобразную структуру в зависимости от геометрических характеристик основы, а материалом служит металлический сплав, чаще алюминий.

Совет! Некоторые производители идут на хитрость, удешевляющую себестоимость продукции. Вместо металлического радиатора устанавливают пластиковый. Однако определить его достаточно просто – нужно легонько постучать о его корпус металлическим предметом, например, ключом. Алюминиевый сплав будет издавать при этом характерный звонкий звук.

Диммирование

Наличие диммира в драйвере лампы позволяет менять характеристики ее яркости. Однако далеко не все светодиодные светильники оснащаются такой функцией. Подробную информацию перед покупкой можно узнать у продавца или у производителя.

Индекс цветоотдачи

Характеристика, обозначаемая в технической маркировке лэд-ламп, как CRI, показывает, насколько естественно отображается цвет предметов, совещенный данным источником света. Светодиодные светильники разделяются на 4 основных группы:

1. 100 – отображение как при полноценном солнечном свете.
2. Выше 90 – максимально возможная передача цвета при искусственном освещении.
3. Выше 80 – стандартная яркость в бытовых условиях.
4. Ниже 80 – обычное ночное освещение, когда точность в оттенках цвета не имеет значения.

Коэффициент светопередачи

Помимо параметра мощности любая лампа, используемая для освещения, имеет характеристику индекса светопередачи, выражаемую в люменах. Для его определения необходимо знать ее световой поток.

Например, если лампочка светит с силой в 10 лм/Вт и имеет энергопотребление в 100 Вт, умножив эти величины, получим 1000 лм – уровень светоотдачи. Это очень важный параметр, не учитывать который при выборе светодиодного источника нельзя.

Иначе, можно купить недоброкачественный товар.

Интересно! Китайские диоды подпольного изготовления обеспечивают порядка 60-80 лм/Вт, в то время как фирменные – порядка 100-120, а очень яркие, произведенные по СОВ-стандарту, не менее 170-190 лм/Вт.

Степень защиты от влаги и пыли

Уровень защиты светодиодных лам от воды, повышенной влажности и проникающих пылевых частиц должен соответствовать условиям эксплуатации. От этого будет зависеть качество и долговечность работы светильника. Характеристика всегда указывается в описании или на упаковке.

  Что такое и где применяется RGB-подсветка

Коэффициент пульсации

Пульсация, иначе мерцание, источника света – весьма важный параметр. Его значение для помещений не должно превышать диапазона 20-40%. Вызвано это явление наличием переменного тока в сети.

Поэтому минимизировать его можно, применяя специальные драйверы. Для определения этой характеристики существуют специальные приборы. Однако в бытовых условиях его можно проверить цифровой камерой.

На изображении сильно пульсирующей светодиодной лампы будут появляться размытие и темные полосы.

Ресурс и гарантийный срок

Бюджетные версии лед-светильников гарантированно работают от 20 до 55 тысяч часов непрерывного свечения. Более надежные производители дают гарантию на 100000 и более часов работы. При этом заверяется, что диоды не перестанут функционировать, а просто потеряют треть своей яркости, но еще продолжат светить долгое время.

Дополнительные параметры

Светодиодные лампы для бытовых светильников имеют еще как минимум три важных характеристики – тип колбы, массу и габариты. Рассмотрим их подробно.

Тип колбы

По форме колбы светодиодные лампы могут иметь несколько разновидностей:

1. Грушевидная. Применяется в крупных плафонах, имеет форму стандартной лампочки накаливания.

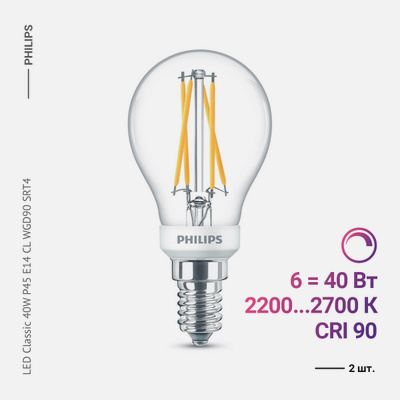

2. Шарообразная. Меньшие размеры позволяют устанавливать ее в плоски плафоны.

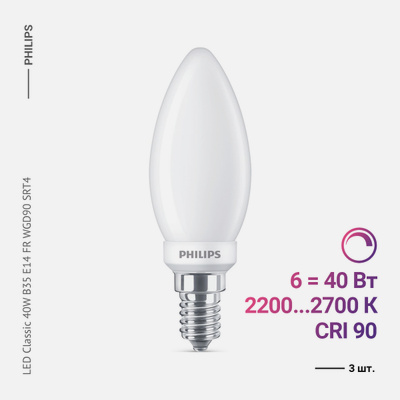

3. Свечеобразная. Хорошо подходит для малогабаритных зауженных люстр.
4. В форме свечи на ветру. Как правило, оснащается диммером, что в сочетании с фигурной формой дает возможность устанавливать ее в качестве декоративной подсветки.
5. Рефлекторная. Применяется для направленного освещения, например, в двухконтурных подвесных потолках.

Форма колбы светодиодной лампы может имеет любой – от классической до эксклюзивной. Главное при ее выборе обращать внимание на характеристики и рекомендуемую сферу применения.

Масса

В отличие от стандартной лампочки, имеющей в структуре легкую систему для обслуживания нити накаливания, светодиодная лампа включает множество дополнений.

Это и драйвер, и корпус с лед-элементами, и алюминиевый радиатор. Поэтому вес такого прибора существенно больше, что нельзя не учитывать при выборе способа монтажа светильника, на которую он устанавливается.

Однако преимуществом такого корпуса является большой запас прочности.

Габариты

По внешним размерам светодиодные лампы могут существенно варьироваться – от сверхкомпактных до огромных. Эта характеристика определяется в первую очередь мощностью и назначением.

Даже при одинаковых со стандартной лампочкой размерах, она может не подойти из разницы и специфичности самой колбы.

Это значит, что перед ее выбором нужно обязательно измерить параметры самого плафона или люстры.

Основные выводы

• Светодиодная лампа – хорошая альтернатива стандартной лампочке накаливания.
• Однако прежде чем купить ее для замены в бытовой светильник, настенный плафон или люстру, необходимо изучить ее главные характеристики.
• Среди них наиболее важны:

1. Мощность.
2. Сила светового потока.
3. Температура цвета.
4. Угол рассеивания.
5. Форма цоколя и вид колбы.
6. Наличие функции диммирования и радиатора.

Также важно обратить внимание на производителя, заявленный ресурс, гарантии, срок службы и степень защиты от влажности и пыли.

ПредыдущаяСледующая

Каковы важные параметры светодиодных ламп

Есть много параметров светодиодных ламп. Из-за разного характера освещения фокус индикаторов будет разным. Трудно сказать, что эти показатели абсолютно важны, и уж точно не важны эти показатели.

В качестве общего освещения наиболее распространены мощность, световой поток, цветовая температура и так далее. В качестве профессионального освещения: такого как дорожное освещение и газовое автомобильное освещение, необходимо обратить внимание на кривую распределения света и цветовую температуру. Освещение производственной линии должно обращать внимание на индекс цветопередачи. На коэффициент мощности следует обращать внимание при установке мощных светильников на большой площади. Ниже приводится краткое введение в эти индикаторы:

Содержание

• 1. Power
• 2. Световой поток
• 3. Индекс цветовой температуры и цветовой рендеринга
• 4. Кривая распределения света
• 5. Коэффициент мощности
  • Соответствующие посты

1. Power.

Мощность самый примитивный и общий параметр для всех бытовых приборов. В качестве индикатора мощности он мог отображать только то, сколько электричества может потреблять лампа, но теперь он стал практически единственным индикатором, кроме типа лампы. Когда люди говорят о лампах и фонарях, они всегда упоминают «лампочку на 15 Вт», «уличный фонарь на 120 Вт» и т. д. Мало кто упоминает другие показатели. В основном это связано с тем, что параметр мощности всем легко понятен и принят, а в одной и той же серии ламп мощность и световой эффект в основном пропорциональны. Таким образом, мощность стала всеобъемлющим показателем в сознании каждого, а не просто показателем того, сколько энергии потребляется.

2. Световой поток

Световой поток является основным показателем источника света, который показывает, сколько световой энергии излучает источник света. Первоначальное определение светового потока означает: поместив стандартную свечу в круглое пространство диаметром два метра, свет, проходящий через эту сферу, составляет один люмен на квадратный метр, записываемый как лм.

В качестве индекса светового потока, как правило, существует два метода маркировки: один заключается в маркировке абсолютного значения. Например, если световой поток уличного фонаря мощностью 120 Вт составляет 12000 лм, то на нем можно прямо указать 12000 лм. Однако он не отражает, сколько электроэнергии потребляется для вывода этой световой энергии, поэтому многие лампы используют форму лм/Вт для отражения эффективности использования электроэнергии.

Эта форма маркировки называется индикатором «светового эффекта». Световая отдача уличного фонаря в приведенном выше примере может быть выражена как 100 лм/Вт. Это относительный параметр, чем больше значение, тем выше коэффициент использования мощности.

Существует также показатель, называемый «эффективностью лампы», который относится к коэффициенту использования источника света лампой. Например, если световой поток светодиодного источника света составляет 1000 люмен, установите его в уличный фонарь, а затем проведите общий тест. Световой поток всего 900, то КПД лампы 90%. Этот показатель обычно мало используется, и его легко сравнить с лм/Вт. Показатели светоотдачи перепутаны.

Некоторые производители намеренно игнорируют КПД лампы, а прямо отмечают световой эффект источника света как целостный световой эффект.

3. Цветовая температура и индекс цветопередачи

Значение цветовой температуры в более популярном смысле относится к цвету объекта при высокой температуре. Например, температура после сжигания железа докрасна — это цветовая температура, соответствующая этому цвету. По мере повышения температуры цвет железа постепенно становится желтым, беловатым и голубоватым. Цвет с высокой температурой называется высокой цветовой температурой, обычно выше 5000K, а красноватый цвет ниже 3000K называется низкой цветовой температурой. Упомянутая здесь температура — это не наш обычно используемый градус Цельсия ℃, а градус Кельвина К. Ее абсолютное значение равно градусу Цельсия, но общая координата сдвинута вниз на 273,15 °C, что означает, что ноль Цельсия эквивалентен 273,15 Кельвина.

Кельвин не ниже нуля, а его нулевой градус является пределом низкой температуры во Вселенной.

Поговорим о индексе цветопередачи. Это относится к степени воспроизведения цвета освещаемого объекта, когда поверхность объекта освещается определенным светом. Цветовая температура полуденного солнечного света составляет 5500～6000К. Цвет объектов, видимых под солнцем, считается естественным цветом, поэтому люди определяют индекс цветопередачи солнечного света как 100.

Многие думают, что пока цветовая температура источника света поддерживается на уровне 5500～6000K, индекс цветопередачи может достигать 100. На самом деле это неправильное понимание. Международный институт освещения составил «диаграмму цветности» в 1931 году. Фактическая ситуация такова, что при цветовой температуре бусины лампы 5564 К ее индекс цветопередачи может быть только 75. Это связано с проблемой состава легкий.

Из спектра видно, что шарики светодиодных ламп имеют ярко выраженные синие пики. На диаграмме цветности положение белой области другое, что приведет к изменению индекса цветопередачи. Проще говоря, даже если источник света имеет одинаковую цветовую температуру, большее или меньшее количество света определенного цвета также будет влиять на индекс цветопередачи.

Нет необходимости гнаться за чрезмерно высоким индексом цветопередачи в условиях общего освещения. Например, автомобильные и уличные фонари должны ориентироваться на цветовую температуру, в то время как производственные цеха или малярные помещения должны больше ориентироваться на индекс цветопередачи.

4. Кривая светораспределения

Свет, излучаемый источником света, является «свободным и рассеянным» и в большинстве случаев не может удовлетворить требования людей к световым эффектам. Это требует доработки и регулировки этих огней, чтобы они работали лучше. Такого рода ограничение и доводка света представляет собой так называемое «светораспределение» (светораспределение неизбежно приведет к потере светового потока).

Например, фонарик концентрирует свет вперед, а старая лампа накаливания добавляет абажур, чтобы свет падал вниз, и т. д., что является наиболее распространенным примером применения распределения света. На приведенном выше рисунке представлена ​​кривая светораспределения двух ламп. Прожектор слева похож на фонарик, свет сосредоточен в небольшом ракурсе. Уличный фонарь справа регулирует свет в обе стороны (широко известный как плоская кривая распределения света в форме летучей мыши), чтобы усилить свет в положении немного дальше от головки лампы по прямой линии, чтобы избежать чрезмерного света под лампой. . Это очень важно для специальных мест освещения, таких как уличные фонари и автомобильные фонари.

5. Коэффициент мощности

Коэффициент мощности — важный показатель, уникальный для устройств переменного тока. Из-за наличия емкостных и индуктивных нагрузок в цепи будет генерироваться большое количество реактивного тока. Это как пустой грузовик на дороге. Хотя груза нет, дорога занимает дюйм. Даже если энергетическая компания не будет взимать дополнительную плату за электроэнергию по этой причине (поощрения и штрафы все еще доступны), последствия увеличения инвестиций в диаметр провода или нагрева и падения напряжения провода должны нести сама. В настоящее время в стране нет жестких требований к коэффициенту мощности маломощных электроприборов, но на него следует обращать внимание при массовом использовании на локальной территории.

Помимо вышеперечисленных показателей, есть такие показатели, как яркость и освещенность. Однако он связан с расстоянием освещения и отражающими характеристиками освещаемого объекта и будет использоваться только при проектировании или оценке светового эффекта в конкретном случае и не имеет практического значения как сама лампа.

Каковы важные параметры светодиодных светильников

Светодиодные светильники имеют множество параметров. Из-за разного характера освещения направленность этих параметров будет разной.

Мощность самый примитивный и общий параметр для всех устройств. Индикатор мощности лишь показывал, сколько электричества могла потреблять лампа, но теперь он стал чуть ли не единственным показателем, кроме типа лампы. Когда люди говорят о лампах и фонарях, они всегда говорят о «лампочке на 15 Вт», «уличном фонаре на 120 Вт» и т. д. Мало кто говорит о других показателях. Основная причина этого в том, что параметр мощности всем понятен и приемлем, а мощность и световой эффект в основном пропорциональны в одной серии ламп.

Световой поток (световой поток)

Световой поток является основным показателем источника света, который показывает, сколько световой энергии излучает источник света. Первоначальное определение светового потока означает, что если стандартную свечу поместить в круглую площадку диаметром два метра, свет, проходящий через эту сферу, составляет один люмен на квадратный метр и записывается в лм.

Что касается индекса светового потока, обычно существует два метода маркировки: один представляет собой маркировку абсолютного значения. Например, если световой поток уличного фонаря мощностью 120 Вт составляет 12000 лм, то на нем можно прямо указать 12000 лм. Однако это не отражает того, сколько электроэнергии потребляется для извлечения световой энергии, поэтому многие лампы используют формат лм/Вт для отражения эффективности использования электроэнергии.

Также имеется показатель под названием «КПД лампы», который выражает скорость использования лампы от источника света. Например, если световой поток светодиодного источника света составляет 1000 люмен, установите его в уличный фонарь, а затем проведите общий тест. Световой поток всего 900, то КПД лампы 90%. Этот показатель обычно мало используется, и его легко сравнить с лм/Вт.

Некоторые производители намеренно игнорируют КПД лампы и отмечают световой эффект источника света сразу как полный световой эффект.

Soli Lighting AK Series 1200 Вт 150000 лм

Более популярное значение цветовой температуры относится к высокотемпературному цвету объекта.

Кельвин не ниже нуля, а ноль градусов — предел низкой температуры во Вселенной.

Поговорим о индексе цветопередачи. Это относится к степени цвета освещенного объекта, когда поверхность объекта освещается определенным светом. Цветовая температура полуденного солнечного света составляет 5500～6000К. Цвет объектов, видимых под солнцем, считается естественным цветом, поэтому люди определяют индекс цветопередачи солнечного света как 100.

Многие люди думают, что до тех пор, пока цветовая температура источника света находится на уровне индекс рендеринга может достигать 100. На самом деле это недоразумение. Международный институт освещения составил «диаграмму цветности» в 1931. Фактическая ситуация такова, что когда цветовая температура бусинок лампы составляет 5564К, индекс цветопередачи может быть только 75. Это потому, что есть проблема с ее составом. легкий.

Из спектра видно, что шарики светодиодных ламп имеют ярко выраженные синие пики. Положение белой области на диаграмме цветности различно, что приводит к изменению индекса цветопередачи. Проще говоря, даже если источник света имеет одинаковую цветовую температуру, большее или меньшее количество света определенного цвета также будет влиять на индекс цветопередачи.

Нет необходимости гнаться за чрезмерно высоким индексом цветопередачи в условиях общего освещения. Например, автомобильные лампы и уличные фонари должны ориентироваться на цветовую температуру, а производственные цеха или окрасочные цеха должны больше ориентироваться на индекс цветопередачи.

Свет, излучаемый источником света, является «свободным и рассеянным» и в большинстве случаев не может удовлетворить требования людей к световым эффектам. Это требует доработки и регулировки этих огней, чтобы они работали лучше. Такое удержание и прекращение света называется «светорассеянием» (светорассеяние неизбежно приведет к потере светового потока).

Например, фонарик концентрирует свет вперед, и наиболее распространенные примеры применения распределения света, старая лампа накаливания, добавляет абажур, чтобы свет сиял и т. д. На рисунке выше представлена ​​кривая распределения света двух ламп. . Пятно слева похоже на фонарик, свет сосредоточен под небольшим углом. Уличный фонарь справа регулирует свет с обеих сторон (широко известный как плоская кривая распределения света в форме летучей мыши), чтобы усилить свет немного дальше от головки лампы по прямой линии, чтобы избежать чрезмерного света под лампой. Это очень важно для специальных мест освещения, таких как уличные фонари и автомобильные фонари.

Коэффициент мощности — это важный показатель, относящийся к устройствам переменного тока. Из-за наличия емкостной и индуктивной нагрузок в цепи будет вырабатываться большое количество реактивного тока. Даже если коммунальные предприятия не будут взимать дополнительную плату за электроэнергию по этой причине, они должны нести последствия увеличения вложений в диаметр провода или самого нагревания провода и падения напряжения. В настоящее время в стране нет строгих требований к коэффициенту мощности маломощных электроприборов, но следует уделить внимание масштабному использованию на локальной территории.

Помимо вышеперечисленных индикаторов, есть еще такие индикаторы, как яркость и освещенность. Однако эти показатели относятся к дальности освещения и отражательным свойствам освещаемого объекта и будут использоваться только при проектировании или оценке светового эффекта в конкретной ситуации и не имеют практического значения как сам светильник.

Восемь параметров для сравнения световых решений

Lighting Europe выпустила руководство по теме: «Оценка характеристик светодиодных светильников». В этой статье подытожен консенсус индустрии освещения в отношении параметров, которые вы должны найти в технических характеристиках производителя качественного освещения. Мы предоставляем обзор этих параметров ниже.

Шесть начальных критериев эффективности

Lighting Europe рекомендует сравнивать следующие параметры.

1. Номинальная входная мощность (P в ваттах)
2. Номинальный световой поток (поток Φ в люменах)
3. Номинальная световая отдача (η в люменах на ватт)
4. Распределение номинальной силы света (в канделах или канделах на килолюмен)
5. Номинальная коррелированная цветовая температура (CCT в Кельвинах)
6. Номинальный индекс цветопередачи (CRI)

Особые интересы

Осторожно: указанная мощность включает в себя полную мощность, потребляемую светильником, включая драйвер или потенциальный внешний механизм управления. Слишком часто указывается мощность светодиодного модуля, а потери в драйвере не учитываются.

Световой поток и КПД относятся ко всему светильнику, и их не следует путать со световым потоком и КПД светодиодных модулей. Здесь также на практике не учитываются оптические потери во вторичной оптике. Кроме того, важно, чтобы световой поток обеспечивался при фактической рабочей температуре светодиодов в светильнике, а не при стандартных 25°С!

Для поглощаемой мощности, КПД и светового потока рекомендуется также явно указать соответствующую рабочую температуру (Tq), даже если она составляет 25°C (стандарт), поскольку заявленные значения зависят от конкретной температуры окружающей среды. . При отклонении температуры значения для предоставленной публикации могут отличаться (подумайте только о встраиваемых светильниках в потолке с температурой, достигающей 35°C).

Два параметра срока службы

Качественные светодиодные светильники потенциально имеют очень долгий срок службы. Тем не менее в этот период световой поток несколько ухудшится. Чтобы иметь возможность объективно сравнивать световые решения, рекомендуется сравнивать остаточный световой поток для одного и того же количества часов горения, а не сравнивать продолжительность с предполагаемым ухудшением освещенности.

Следующие два фактора важны для определения срока службы:

1. Постепенное ухудшение светоотдачи. Срок полезного использования описывается значением LxBy светильника. Lighting Europe предлагает использовать только значения «B50», которые являются средними значениями. Последние считаются достаточно точными для практических расчетов и, кроме того, являются единственными значениями, которые могут быть подтверждены стандартизированными измерениями. Здесь B50 не должен упоминаться явно, а должно быть опубликовано только значение Lx для предполагаемого количества часов горения. Это процент исходного светового потока, который в среднем все еще излучается светильником после указанного количества часов горения. ETAP представляет эту цифру как значение LLMF (коэффициент поддержания светового потока лампы) для заданной рабочей температуры.
2. Внезапный отказ устройства. Внезапный выход из строя светодиодного светильника может быть вызван различными причинами: выход из строя драйвера, выход из строя светодиодного модуля, плохой контакт, коррозия и т. д. Однако в настоящее время имеется мало фактических данных по этому вопросу, а также отсутствуют применимые стандарты. Поскольку на практике часто оказывается, что для внутренних помещений драйвер является наиболее важным компонентом, компания Lighting Europe предлагает сегодня использовать ожидаемый процент отказов драйвера, выраженный как Cx, где x представляет собой ожидаемый отказ (в %) в течение полезного Lx. срок жизни.

Сколько часов горения вам действительно нужно?

Lighting Europe рекомендует ограничить расчетный срок службы до 100 000 часов горения, если только это не требуется в особо специфических проектах и ​​не может быть подтверждено более обширными испытаниями. Надежность заявления о сроке службы быстро становится неточным в любом случае выше 36 000 или 50 000 часов горения, в зависимости от количества часов испытаний, доступных производителям. Если уж на то пошло, то из практики следует, что срок службы более 50 000 часов горения редко требуется для большинства применений внутри помещений.

Поскольку требуемый срок службы проекта и соответствующее количество часов горения могут значительно различаться в зависимости от приложения, Lighting Europe также предлагает указать вышеуказанные коэффициенты срока службы (Lx – Cx) для разных часов горения, например, 35 000, 50 000, 75 000 и/или 100 000 часов. .

У вас есть вопросы или сомнения относительно правильного чтения и интерпретации опубликованных данных? Пожалуйста, свяжитесь с нами по адресу export@etaplighting. com.

Загрузить полную версию Lighting Europe

Узнать больше новостей

Будьте в курсе важных новостей

Что следует знать перед покупкой светодиодных ламп (Часть: 1)

• Рынок светодиодных ламп очень быстро развивается. Многие компании поставляют светодиодные лампы своим клиентам, и покупателю нелегко выбрать среди них лучшую светодиодную лампочку.
• Клиент не знает технических параметров светодиодов, поэтому становится все труднее определить лучшее качество светодиодных ламп.
• С традиционными лампами накаливания было просто подобрать подходящую лампочку. Если лампочка на 60 ватт сломалась или перегорела, вы просто получаете еще 60 ватт. Что касается светодиодного освещения, то тут все по-другому. Поскольку светодиодные лампы не потребляют столько же энергии, сколько лампы накаливания.
Светодиод
• описывается с точки зрения эквивалентности лампы накаливания, поэтому мы можем увидеть светодиодную лампу, описываемую как эквивалентную 60 Вт, когда на самом деле она потребляет всего около 9 Вт. .5 Вт. Это связано с тем, что светодиоды измеряются в люменах (общее количество видимого света, излучаемого лампочкой). Не существует прямого математического сравнения между показателями светового потока, используемого в светодиодах, и мощностью, потребляемой лампой накаливания.
• Чтобы выбрать лучшие светодиодные лампы, мы должны учитывать следующие технические параметры.

 При выборе подходящей сменной светодиодной лампы необходимо учитывать различные факторы

Основные технические параметры:

• Люмен (интенсивность освещения)
• Вт (Потребляемая мощность)
• Коррелированная цветовая температура (светлый цвет)
• Индекс цветопередачи (CRI)
• Угол луча (распространение света)
• Эффективность (люмен/ватт)
• Коэффициент мощности

Другие параметры:

• Мгновенный свет
• Мощность диммирования
• Светодиодный драйвер
• Светодиодный чип
• Вес
• Отопление

  Основные технические параметры:

• Когда мы имеем дело с яркостью светодиодной лампы, мы должны знать люмены, а не ватты.
• Количество света, излучаемого лампочкой, измеряется в люменах.
• Когда мы заменяем лампу накаливания или компактную люминесцентную лампу на светодиодную, мы должны убедиться, что светодиодная лампа производит такое же количество люменов, как и старая лампа.
• Для сравнения, стандартная лампа накаливания мощностью 60 Вт излучает около 800 люмен света. Для сравнения, лампа CFL производит те же 800 люмен, потребляя менее 15 Вт
.
• Не используйте ватты в качестве меры яркости.
• люмен представляют собой количество света, излучаемого источником света, и являются более точной мерой яркости лампы.
• Больше люменов означает более яркий свет, меньше люменов означает более тусклый свет
• 1 фут-свеча: 1 фут-свеча света — это количество света (люмен), которое генерируется в радиусе одного фута от источника света, поэтому 1 фут-свеча = 1 люмен на квадратный фут
• 1 люкс: 1 люкс света — это количество света (люмен), которое генерируется в радиусе одного метра от источника света, поэтому 1 люкс = 1 люмен/кв. метр

• Это бессмысленно, если мы сравниваем люмены между светодиодной лампой и КЛЛ с лампой накаливания. Пока мы измеряем люмены, мы также должны учитывать полезные люмены.
Светодиод
• дает направленный свет, в отличие от ламп накаливания, галогенных или компактных люминесцентных ламп, которые излучают всенаправленный свет (или освещают все вокруг лампы). Если лампочка излучает свет во всех направлениях одинаково сверху и снизу, то свет, который идет вверх, может попасть в осветительную арматуру и полностью исчезнуть.
• 50% света, излучаемого компактными люминесцентными лампами или лампами накаливания, задерживается внутри светильника и никогда не достигает объектов. Этот захваченный свет просто поглощается и теряется в виде тепла.
• Полезными люменами называют количество люменов, реально достигаемых объектами Комнаты, излучаемыми лампочкой.

• Требуемое количество люменов не регламентируется. Это будет зависеть от размера и формы помещения, высоты потолков, цветовой гаммы, типа ламп и монтажа.

• Количество энергии, потребляемой лампочкой, указывается в ваттах.
• Ватты относятся к количеству энергии, потребляемой лампочкой .
• Чем меньше ватт, тем меньше счет за электричество. КЛЛ и светодиоды имеют меньшую мощность, чем лампы накаливания, но излучают такой же световой поток
.
• Ватт измеряет потребляемую мощность, тогда как люмены измеряют реальную яркость света.
• Мощность больше не является надежным способом измерения яркости лампочки .
• В старые времена, когда был доступен только один основной тип лампы накаливания. Потребители могли купить лампу накаливания на срок «ватт».
• Лампы накаливания используют материал нити, нагретый до той же температуры, единственный способ увеличить их светоотдачу — увеличить мощность. Мы действительно чувствуем разницу в яркости между 60-ваттными, 100-ваттными или 150-ваттными лампами накаливания.
• Когда внедряются новые технологии Энергосберегающие лампы CFL мощностью 15 Вт дают такой же свет, как и лампа накаливания мощностью 60 Вт. Световой поток 25-ваттной КЛЛ был сравним со 100-ваттной лампой накаливания.
• Как правило, светодиоды производят такое же количество света, как и лампа накаливания, мощность которой в пять-шесть раз выше.
Светодиодные источники
• намного эффективнее преобразовывают ватты в люмены. В светодиодных источниках могут использоваться разные материалы с разной светоотдачей, поэтому два разных светодиодных источника могут потреблять одинаковое количество ватт, но иметь разный световой поток.

Оценить:

Нравится:

Нравится Загрузка. ..

Рубрика: Без рубрики

О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), BE (электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications). Он является внештатным программистом Advance Excel и разрабатывает полезные электрические программы на основе Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знаком с английским, хинди, гуджарати и французским языками. Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить себя по различным инженерным темам.

Технические параметры | Greenie-world.com

Учитывая, что на рынке есть много продуктов, внешне очень похожих, и покупателям сложно выбрать, какой из них лучше, мы хотели сделать краткий справочник по наиболее важным параметрам ламп и светильников.

Понимание технических параметров светодиодного освещения поможет вам выбрать правильный источник света

Световая отдача – отношение светового потока (люмен [лм]) конкретного источника света к мощности (ватт [Вт]), потребляемой при работе. Это энергоэффективность источника света, чем она выше, тем больше света мы получаем с 1 Вт. Он не учитывает качество света, а только его количество.

Теоретическое максимальное значение светоотдачи составляет 683 лм/Вт для света одного цвета (монохромного) – в данном случае это зеленый свет с длиной электромагнитной волны 555 нм.

Световая отдача выражается в Люменах / Вт – лм / Вт.
Примерная светоотдача обычных источников света (вместе с методом получения света):

Светодиоды:
• Белый светодиод (электролюминесценция) – 80 – 300 лм/Вт

Источники температуры:
• Традиционная лампа (накаливания) – 8 – 12 лм/Вт
• Галогенная лампа (накаливания) – 12 – 16 лм/Вт

Люминесцентные источники:
• линейная люминесцентная лампа (фотолюминесцентная) – 45 – 100 лм/Вт
• Компактная люминесцентная лампа (фотолюминесцентная) – 50 – 70 лм/Вт
• Индукционная лампа (фотолюминесцентная) – 60 – 90 лм/Вт

Источники разряда:
• Металлогалогенная лампа (электролюминесцентная) – 65 – 115 лм/Вт
• Натриевая лампа высокого давления (электролюминесценция) – 85 – 150 лм/Вт
• Натриевая лампа низкого давления (электролюминесцентная) – 100 – 200 лм/Вт

Имеются также другие источники света, например, декоративные лампочки или дуговые лампы в кинопроекторах, а также ртутные лампы, использовавшиеся ранее на складах и в производственных цехах, и на железных дорогах.

Важно отметить, что вся система розетки и светодиодной лампы будет иметь гораздо меньший КПД, чем светодиодный диод, который является лишь частью такого устройства. Светодиодные источники света хорошего качества имеют КПД более 80лм/Вт. В случае промышленных решений они должны иметь КПД более 85-90лм/Вт.

Индекс цветопередачи CRI – определяет, насколько хорошо источник света воспроизводит цвета, представляет собой число от 0 до 100. Аббревиатура «CRI» означает индекс цветопередачи. Значение 0 относится к одноцветному свету (монохромному), т.е. одной длине электромагнитной волны видимого диапазона (380 – 760 нм), максимально возможное значение индекса цветопередачи – 100 – относится к белому свету с непрерывным спектром.

Наряду с увеличением значения индекса цвет предметов стал лучше и естественнее. Низкие значения индекса CRI конкретного источника света делают цвета блеклыми, а в исключительных случаях они воспринимаются черными. Например, если мы осветим стену, построенную из красного кирпича, только голубым цветом, то эту стену будет очень трудно увидеть, не говоря уже о невозможности определить цвет самой стены.

Натриевые лампы низкого давления имеют самый низкий индекс цветопередачи среди общеизвестных и используемых источников света, тогда как наиболее распространенные в уличном освещении натриевые лампы высокого давления обеспечивают цветопередачу 20-30. Светодиодные лампы, используемые снаружи, обеспечивают индекс цветопередачи 70 и более.

В случае офисного применения мы можем найти его для люминесцентных ламп с кодом 740 или 840, они обеспечивают свет с индексом цветопередачи 70+ и 80+. В таких применениях светодиода наименьшее значение индекса цветопередачи 80+, также встречаются светодиоды с цветопередачей 9.0+ и даже специальные модули с CRI 95+.

Рекомендации, связанные с индексом цветопередачи:

Очень высокий индекс цветопередачи – 90+ рекомендуется для работ, в которых важно распознавать определенные цвета, напр. магазины, полиграфия, контроль цветных шаблонов, художественные студии.

Высокий индекс цветопередачи – от 80 до 90, рекомендуется для офисной работы в аудиториях и лекционных залах, а также в текстильной промышленности и других работах, требующих точности. Это самая распространенная рекомендация, она касается большинства работ, выполняемых внутри помещений и мест длительного проживания людей.

Средний и низкий индекс цветопередачи – ниже 80, однако выше или равен 40, используемый для промышленных работ, в которых различение цветов не имеет существенного значения.

Цветовая температура света – определяет цвет белого света, однако не включает яркость, правильная единица измерения – Кельвин [K].

Цветовая температура тесно связана с теорией совершенного черного тела, несуществующего в реальности физического тела, поглощающего все направленное на него электромагнитное излучение. В случае нагревания такого тела выше определенной температуры, выраженной в кельвинах, оно будет генерировать электромагнитное излучение в видимом диапазоне с максимумом, возрастающим с ростом температуры.

Например, источник света, дающий белый свет с цветовой температурой 4000К, светит так же, как идеально черное тело, нагретое до такой температуры. Однако в случае светодиода это не означает, что такой источник света достигает такой высокой температуры в любой точке конструкции.

Для источников белого цвета света можно выделить три группы:

Теплый белый цвет – Согласно стандарту PN-EN 12464-1 по освещению внутренних рабочих мест, это цветовая температура ниже 3300 K. Светодиоды этого цвета имеют цветовую температуру, аналогичную свету классической лампочки. Светодиодные лампы могут прекрасно заменить старые энергоемкие источники света.

Нейтральный белый цвет – согласно стандарту PN-EN 12464-1 это цветовая температура в диапазоне от 3300 К до 5300 К. Этот цвет чаще всего используется для люминесцентных ламп. В случае светодиодов диапазон цветовых температур обычно более узкий и составляет 3800-4200 или 4000-4500 К. Свет нейтрального цвета наиболее близок к чистому белому свету, идеален для всех типов магазинов и торговых помещений.

Холодный белый цвет – стандарт PN-EN 12464-1 определяет его как цветовую температуру выше 5300 K. Это холодный белый свет, но в случае светодиодов он дает больше света, чем более теплый цвет , поэтому он особенно подходит для наружного применения и мест, где наиболее важным является обеспечение максимально возможного количества света при минимальном потреблении энергии.

Кроме того, стандарт PN-EN 12464-1 (Свет и освещение, освещение рабочих мест Часть 1: Рабочие места внутри помещений) содержит требования к цветовой температуре в зависимости от значения средней освещенности. Вместе с увеличением средней освещенности должна увеличиваться и цветовая температура источника.

Средняя освещенность рабочей поверхности:
• Ниже 300 лк -> Цветовая температура должна быть ниже 3300 К – это теплый белый цвет
• 300 ÷ 750 лк -> Цветовая температура в пределах 3300 ÷ 5300 К – рекомендуется нейтральный белый цвет
• Выше 750 люкс -> Цветовая температура должна быть выше 5300 К – холодный белый цвет

Измерение светодиодов — LED professional

Введение

Разрабатываются и внедряются различные новые типы светоизлучающих диодов (СИД) для общего освещения и других применений, и растет потребность в точных измерениях различных оптических параметров светодиодов. . Традиционные стандартные лампы не отвечают требованиям калибровки для измерений светодиодов, поскольку светодиоды существенно отличаются от традиционных ламп с точки зрения физических размеров, уровней потока, спектров и пространственного распределения интенсивности. Температурно-зависимые характеристики и большая изменчивость оптических конструкций светодиодов еще больше усложняют воспроизведение измерений. Для обеспечения высокой точности светодиодных измерений большой спрос на эталонные стандартные светодиоды и услуги по калибровке [1]. Национальный институт стандартов и технологий (NIST) недавно разработал и расширил возможности калибровки светодиодов для фотометрических, радиометрических и колориметрических величин и предоставляет различные услуги по калибровке светодиодов. В этой статье обсуждается измерение силы света, общего светового потока, полного спектрального лучистого потока и количества цветов светодиодов, а также средства измерения NIST и услуги по калибровке светодиодов.

Сила света

Сила света (единица измерения: кандела) светодиодов может быть измерена с помощью обычного фотометрического стенда и стандартных фотометров [2] в условиях дальнего поля на расстоянии, достаточном для того, чтобы испытательный светодиод мог следует рассматривать как точечный источник (обычно 2 м или более). Однако общепринятой практикой в ​​светодиодной промышленности является измерение светодиодов на гораздо более коротких расстояниях, например, от 10 см до 50 см. Предположительно, эта традиция пришла из тех времен, когда светодиоды были очень тусклыми, а фотометры не очень чувствительными. Эта практика все еще преобладает, хотя светодиоды намного ярче. Измерение силы света светодиодов на коротких расстояниях проблематично, потому что многие светодиоды имеют линзы из эпоксидной смолы, и они не ведут себя как точечные источники, а закон обратных квадратов не соблюдается. Эффективный центр излучения светодиода может смещаться от физического центра светодиода. Это вызывает различия в измеренной силе света при измерении на разных расстояниях, особенно на коротких расстояниях. Было установлено, что это является одной из основных причин отклонений в измерении силы света.

Для решения этой проблемы Международная комиссия по освещению (CIE) стандартизировала расстояния измерения (100 мм и 316 мм) для измерения интенсивности светодиодов, как это было первоначально опубликовано в CIE 127 (1997) и в последней редакции CIE 127:2007 [ 3]. В этой публикации также стандартизировано, что апертура фотометра должна быть круглой с площадью 1 см2, расстояние должно измеряться от кончика корпуса светодиода, а направление измерения должно совпадать с механической осью светодиода. Эта геометрия CIE показана на рисунке 1.9.0003

Сила света, измеренная в этих стандартизированных условиях, называется усредненной силой света светодиода CIE, поскольку это значение может незначительно отличаться от реальной (дальней зоны) силы света светодиода. Два расстояния различаются условиями A и условиями B для 316 мм и 100 мм соответственно. Эту рекомендацию CIE следует использовать для спецификации интенсивности отдельных светодиодов. Эта рекомендация не распространяется на светодиодные кластеры, массивы и светильники, изготовленные из светодиодов. Тестовые светодиоды измеряются в сравнении с калиброванными стандартными светодиодами или калиброванной стандартной головкой фотометра, при необходимости применяется коррекция спектрального несоответствия.

NIST разработал стандартные фотометры в соответствии с этой рекомендацией CIE и создал службу калибровки для усредненной силы света светодиодов в условиях A и B. Погрешность (расширенная неопределенность, k = 2) для этих калибровок обычно составляет от 1 % до 3. % в зависимости от тестовых светодиодов. Подробности см. в ссылках [4-7].

Суммарный световой поток

Суммарный световой поток (единица измерения: люмен), вероятно, является самой важной величиной для светодиодов, используемых для освещения. Световая отдача, люмен на ватт, имеет решающее значение для разрабатываемых белых светодиодов. По сравнению с измерениями традиционных ламп накаливания, погрешности измерений светодиодов, как правило, намного больше, в первую очередь из-за узкополосного спектрального распределения и разнообразия диаграмм направленности светодиодов. Общий световой поток светодиодов можно измерить либо с помощью системы интегрирующих сфер, либо с помощью гониофотометра. При использовании интегрирующих сфер в светодиодной промышленности принято монтировать светодиоды на стенке сферы. Этот метод во многих случаях неприемлем, так как исключается обратное излучение тестируемого светодиода и некорректно измеряется полный световой поток. В новой рекомендации CIE 127:2007 [3] рекомендуется геометрия интегрирующей сферы, как показано на рисунке 2. В тех случаях, когда важен только прямой поток, частичный поток светодиодов определяется также в новой публикации CIE.

Геометрия (а) на рисунке 2 рекомендуется для всех типов светодиодов, включая светодиоды с узким профилем луча или с широким и обратным излучением. Эта геометрия должна использоваться для большинства 5-миллиметровых светодиодов эпоксидного типа, которые имеют обратное излучение. Геометрия (b) приемлема для светодиодов, не имеющих обратного излучения. Например, мощный светодиод с большим радиатором и отсутствием обратного излучения можно измерить с помощью геометрии (b), в которой только головка светодиода вставлена ​​в сферу, а большой радиатор остается снаружи сферы. Интегрирующие сферы с любой геометрией должны быть откалиброваны с помощью стандартного светодиода полного светового потока, имеющего такое же угловое распределение интенсивности и спектральное распределение, что и тестируемые светодиоды, с применением поправок на спектральное несоответствие, если это необходимо. Для светодиодов обычно используются интегрирующие сферы размером от 20 см до 50 см.

Общий световой поток светодиодов откалиброван в NIST с использованием системы 2,5-метровых интегрирующих сфер, которая также используется для определения светового потока и калибровки традиционных ламп. Даже при очень большом размере сферы система сфер имеет достаточную чувствительность для измерения светового потока светодиодов. В системе сфер диаметром 2,5 м используется метод абсолютной сферы, как показано на рис. 3. Спектральная пропускная способность сферы NIST была точно определена, и применена коррекция спектрального несоответствия. Ошибки из-за пространственной неравномерности чувствительности сферы, связанные с различиями в угловых распределениях интенсивности светодиодов, также были проанализированы для коррекции или определения неопределенности. Неопределенность (расширенная неопределенность, k=2) для калибровки светового потока светодиодов в NIST обычно составляет 0,7 % для белых светодиодов и от 1 % до 3 % для одноцветных светодиодов. Подробная информация о 2,5-метровой сфере NIST [8] и процедурах калибровки светодиодов для светового потока доступны в справочных материалах [4,9].]. Геометрия (а) рекомендуется для всех типов светодиодов, включая светодиоды с узким профилем луча или с широким и обратным излучением. Эта геометрия должна использоваться для большинства 5-миллиметровых светодиодов эпоксидного типа, которые имеют обратное излучение. Геометрия (b) приемлема для светодиодов, не имеющих обратного излучения. Например, мощный светодиод с большим радиатором и отсутствием обратного излучения можно измерить с помощью геометрии (b), в которой только головка светодиода вставлена ​​в сферу, а большой радиатор остается снаружи сферы. Интегрирующие сферы с любой геометрией должны быть откалиброваны с помощью стандартного светодиода полного светового потока, имеющего такое же угловое распределение интенсивности и спектральное распределение, что и тестируемые светодиоды, с применением поправок на спектральное несоответствие, если это необходимо. Для светодиодов обычно используются интегрирующие сферы размером от 20 см до 50 см.

Общий световой поток светодиодов откалиброван в NIST с использованием системы 2,5-метровых интегрирующих сфер, которая также используется для определения светового потока и калибровки традиционных ламп. Даже при очень большом размере сферы система сфер имеет достаточную чувствительность для измерения светового потока светодиодов. В системе сфер диаметром 2,5 м используется метод абсолютной сферы, как показано на рис. 3. Спектральная пропускная способность сферы NIST была точно определена, и применена коррекция спектрального несоответствия. Ошибки из-за пространственной неравномерности чувствительности сферы, связанные с различиями в угловых распределениях интенсивности светодиодов, также были проанализированы для коррекции или определения неопределенности. Неопределенность (расширенная неопределенность, k=2) для калибровки светового потока светодиодов в NIST обычно составляет 0,7 % для белых светодиодов и от 1 % до 3 % для одноцветных светодиодов. Подробная информация о 2,5-метровой сфере NIST [8] и процедурах калибровки светодиодов для светового потока доступны в справочных материалах [4,9].].

Полный спектральный лучистый поток

Интегрирующие сферы, оснащенные спектрорадиометром в качестве детектора сферы, как показано на рис. 4 (см. журнал LpR), называемые сферическими спектрорадиометрами, все чаще используются для измерения светодиодов. Это удобный способ одновременного измерения фотометрических и цветовых величин. Этот тип прибора измеряет общий спектральный лучистый поток (единица измерения: Вт/нм), из которого получают общий световой поток, общий лучистый поток и цветовые величины (интегрированные по пространству). Еще одним преимуществом является то, что общий световой поток может быть измерен теоретически без ошибки спектрального несоответствия. При использовании матричного спектрорадиометра измерение может быть таким же быстрым, как система сферический фотометр. Такие системы сфер-спектрорадиометров необходимо калибровать по эталону полного спектрального лучистого потока.

NIST недавно установил шкалу полного спектрального потока излучения для диапазона от 360 до 830 нм с использованием системы гонио-спектрорадиометра, как показано на рис. 5, и предлагает услуги по калибровке [10]. Шкала распространяется путем выдачи калиброванных эталонных ламп полного спектра лучистого потока (кварцевые галогенные лампы мощностью 75 Вт) и путем обеспечения калибровки ламп, представленных заказчиками.

См. рис. 5 (см. журнал LpR)

Общий лучистый поток

Полный лучистый поток (единица измерения: ватт) – спектрально и пространственно интегрированный полный лучистый поток источника. Мощность излучения и оптическая мощность также часто используются для того же значения для светодиодов. Эта величина необходима для спецификации светодиодов в УФ- и ИК-областях, а также полезна для одноцветных светодиодов, поскольку значения светового потока резко меняются в зависимости от пиковой длины волны даже в пределах одного и того же цветового диапазона, что затрудняет сравнение значений светового потока. Для светодиодов в видимой области общий лучистый поток может быть преобразован из значения светового потока и относительного спектрального распределения светодиода. Однако неопределенность возрастает, особенно вблизи крыльев функции V( ). NIST предоставляет услуги по калибровке общего лучистого потока светодиодов в диапазоне от 360 до 830 нм с использованием системы абсолютной сферы NIST 2,5 м, сконфигурированной для режима полного спектрального лучистого потока, как показано на рисунке 6. Калибровка основана на спектральной освещенности NIST. шкала. Спектрорадиометр представляет собой ПЗС-матрицу и скорректирован на спектральное рассеяние света [11]. Для получения подробной информации о калибровке полного лучистого потока см. ссылку [12].

См. рисунок 6 (см. журнал LpR)

Количество цветов

Количество цветов, такое как координаты цветности, доминирующая длина волны, коррелированная цветовая температура (для белых светодиодов) и индекс цветопередачи (для белых светодиодов). используется для определения цветовых характеристик светодиодов. Даже если используется спектрорадиометр, откалиброванный в соответствии с национальными стандартами, неопределенность в измеренном цвете светодиодов часто неизвестна или неожиданно велика, и поэтому пользователям часто требуются эталонные светодиоды, откалиброванные национальными лабораториями, для проверки точности измерений цвета светодиодов.

См. рисунок 7 (см. журнал LpR)

Национальный институт стандартов и технологий США разработал эталонный спектрорадиометр для измерения цвета светодиодов (геометрия CIE Condition B) с использованием монохроматора с двойной решеткой и входной оптической освещенностью. Этот спектрорадиометр настроен на треугольную полосу пропускания шириной 2,5 нм (FWHM) и сканирование с интервалом 2,5 нм. Погрешности калибровки светодиодов для любого цвета находятся в пределах 0,001 в цветности CIE (u’, v’). На рис. 7 показана оптическая схема спектрорадиометрической системы NIST. Более подробную информацию об эталонном спектрорадиометре можно найти в ссылке [13].

В дополнение к калибровке направленного цвета, пространственно усредненные параметры цвета светодиодов, интегрированные по всем углам излучения, доступны из измерения полного спектрального лучистого потока, как описано выше. Рекомендуется измерять белые светодиоды по пространственно усредненным значениям, поскольку цвет имеет тенденцию смещаться при изменении угла обзора. Пространственно усредненные величины цвета измеряются в NIST с использованием описанного выше оборудования для полного лучистого потока. Калибровка либо направленного, либо пространственно усредненного количества цветов светодиодов доступна в NIST.

Стратегия использования стандартных светодиодов в калибровке NIST услуги

Некоторые службы калибровки NIST выдают откалиброванные артефакты, а другие калибруют артефакты, предоставленные клиентами. Мы решили не подготавливать и не выпускать «стандартные светодиоды», потому что существует очень много типов светодиодов и постоянно внедряются новые типы светодиодов, и поэтому любой стандартный светодиод, который мы могли бы разработать, не удовлетворил бы многих клиентов и быстро устарел бы. Мы стремимся обеспечить калибровку для любого типа светодиодов, предоставленных нашими клиентами, которые затем могут использоваться в качестве эталонных стандартных светодиодов того типа, который необходим в лаборатории клиента.
